GEBRUIKSAANWIJZING HHV97SLX WIFI HOOVER

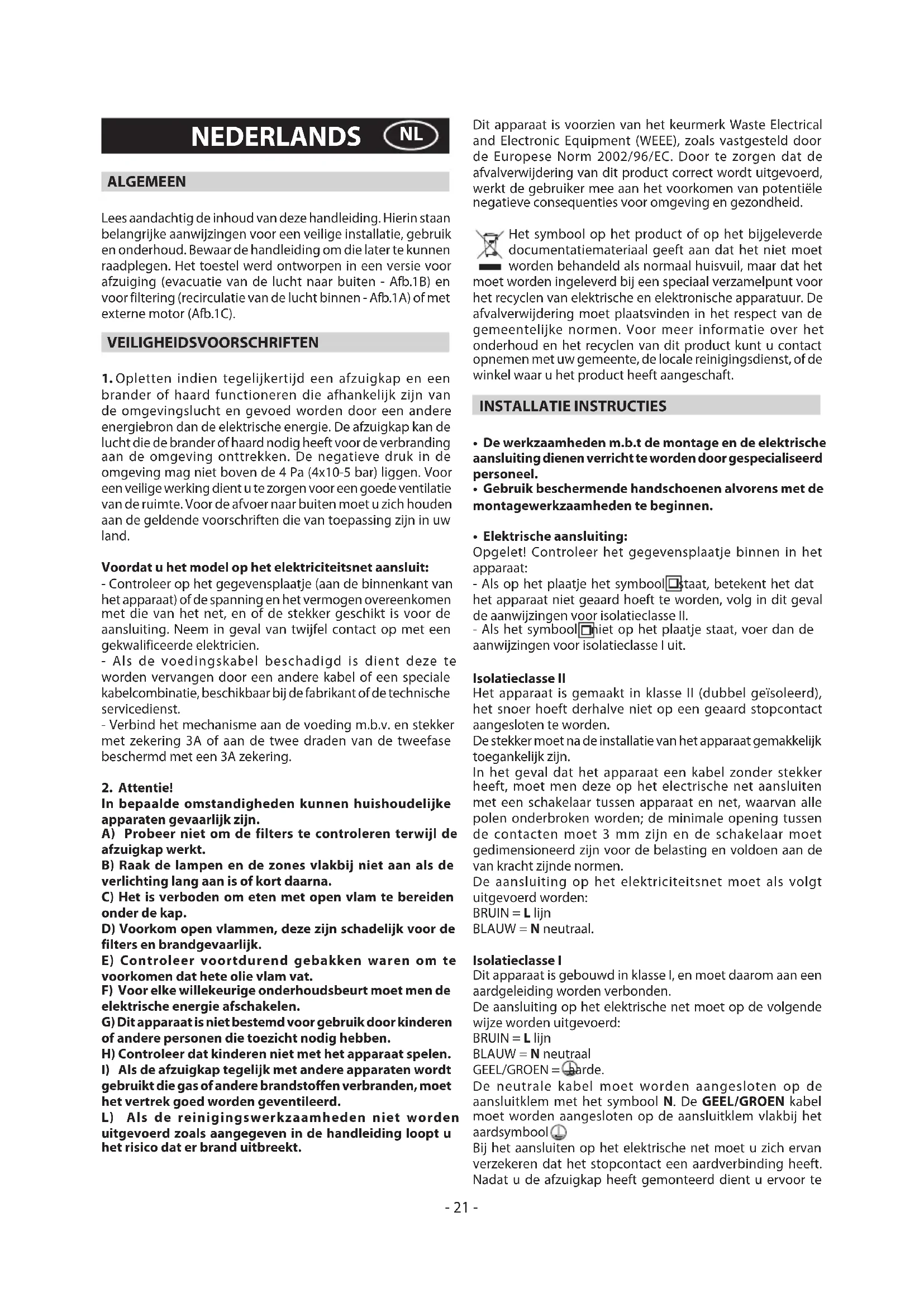

ALGEMEEN Lees aandachtig de inhoud van deze handleiding. Hierin staan belangrijke aanwijzingen voor een veilige installatie, gebruik en onderhoud. Bewaar de handleiding om die later te kunnen raadplegen. Het toestel werd ontworpen in een versie voor afzuiging (evacuatie van de lucht naar buiten - Afb.1B) en voor filtering (recirculatie van de lucht binnen - Afb.1A) of met externe motor (Afb.1C). VEILIGHEIDSVOORSCHRIFTEN

1. Opletten indien tegelijkertijd een afzuigkap en een

brander of haard functioneren die afhankelijk zijn van de omgevingslucht en gevoed worden door een andere energiebron dan de elektrische energie. De afzuigkap kan de lucht die de brander of haard nodig heeft voor de verbranding aan de omgeving onttrekken. De negatieve druk in de omgeving mag niet boven de 4 Pa (4x10-5 bar) liggen. Voor een veilige werking dient u te zorgen voor een goede ventilatie van de ruimte. Voor de afvoer naar buiten moet u zich houden aan de geldende voorschriften die van toepassing zijn in uw land. Voordat u het model op het elektriciteitsnet aansluit: - Controleer op het gegevensplaatje (aan de binnenkant van het apparaat) of de spanning en het vermogen overeenkomen met die van het net, en of de stekker geschikt is voor de aansluiting. Neem in geval van twijfel contact op met een gekwalificeerde elektricien. - Als de voedingskabel beschadigd is dient deze te worden vervangen door een andere kabel of een speciale kabelcombinatie, beschikbaar bij de fabrikant of de technische servicedienst. - Verbind het mechanisme aan de voeding m.b.v. en stekker met zekering 3A of aan de twee draden van de tweefase beschermd met een 3A zekering.

In bepaalde omstandigheden kunnen huishoudelijke apparaten gevaarlijk zijn. A) Probeer niet om de filters te controleren terwijl de afzuigkap werkt. B) Raak de lampen en de zones vlakbij niet aan als de verlichting lang aan is of kort daarna. C) Het is verboden om eten met open vlam te bereiden onder de kap. D) Voorkom open vlammen, deze zijn schadelijk voor de filters en brandgevaarlijk. E) Controleer voortdurend gebakken waren om te voorkomen dat hete olie vlam vat. F) Voor elke willekeurige onderhoudsbeurt moet men de elektrische energie afschakelen. G) Dit apparaat is niet bestemd voor gebruik door kinderen of andere personen die toezicht nodig hebben. H) Controleer dat kinderen niet met het apparaat spelen.

I) Als de afzuigkap tegelijk met andere apparaten wordt

gebruikt die gas of andere brandstoffen verbranden, moet het vertrek goed worden geventileerd. L) Als de reinigingswerkzaamheden niet worden uitgevoerd zoals aangegeven in de handleiding loopt u het risico dat er brand uitbreekt. Dit apparaat is voorzien van het keurmerk Waste Electrical and Electronic Equipment (WEEE), zoals vastgesteld door de Europese Norm 2002/96/EC. Door te zorgen dat de afvalverwijdering van dit product correct wordt uitgevoerd, werkt de gebruiker mee aan het voorkomen van potentiële negatieve consequenties voor omgeving en gezondheid. Het symbool op het product of op het bijgeleverde documentatiemateriaal geeft aan dat het niet moet worden behandeld als normaal huisvuil, maar dat het moet worden ingeleverd bij een speciaal verzamelpunt voor het recyclen van elektrische en elektronische apparatuur. De afvalverwijdering moet plaatsvinden in het respect van de gemeentelijke normen. Voor meer informatie over het onderhoud en het recyclen van dit product kunt u contact opnemen met uw gemeente, de locale reinigingsdienst, of de winkel waar u het product heeft aangeschaft. INSTALLATIE INSTRUCTIES

• Dewerkzaamhedenm.b.tdemontageendeelektrische aansluiting dienen verricht te worden door gespecialiseerd personeel.

• Gebruikbeschermendehandschoenenalvorensmetde montagewerkzaamheden te beginnen.

• Elektrischeaansluiting: Opgelet! Controleer het gegevensplaatje binnen in het apparaat: - Als op het plaatje het symbool staat, betekent het dat het apparaat niet geaard hoeft te worden, volg in dit geval de aanwijzingen voor isolatieclasse II. - Als het symbool niet op het plaatje staat, voer dan de aanwijzingen voor isolatieclasse I uit. Isolatieclasse II Het apparaat is gemaakt in klasse II (dubbel geïsoleerd), het snoer hoeft derhalve niet op een geaard stopcontact aangesloten te worden. De stekker moet na de installatie van het apparaat gemakkelijk toegankelijk zijn. In het geval dat het apparaat een kabel zonder stekker heeft, moet men deze op het electrische net aansluiten met een schakelaar tussen apparaat en net, waarvan alle polen onderbroken worden; de minimale opening tussen de contacten moet 3 mm zijn en de schakelaar moet gedimensioneerd zijn voor de belasting en voldoen aan de van kracht zijnde normen. De aansluiting op het elektriciteitsnet moet als volgt uitgevoerd worden: BRUIN = L lijn BLAUW = N neutraal. Isolatieclasse I Dit apparaat is gebouwd in klasse I, en moet daarom aan een aardgeleiding worden verbonden. De aansluiting op het elektrische net moet op de volgende wijze worden uitgevoerd: BRUIN = L lijn BLAUW = N neutraal GEEL/GROEN = aarde. De neutrale kabel moet worden aangesloten op de aansluitklem met het symbool N. De GEEL/GROEN kabel moet worden aangesloten op de aansluitklem vlakbij het aardsymbool . Bij het aansluiten op het elektrische net moet u zich ervan verzekeren dat het stopcontact een aardverbinding heeft. Nadat u de afzuigkap heeft gemonteerd dient u ervoor te- 22 - zorgen dat het stopcontact makkelijk te bereiken is. In het geval van een directe aansluiting op het elektrische net is het noodzakelijk tussen het apparaat en het net een meerpolige schakelaar aan te brengen met een minimum afstand van 3 mm tussen de contacten. Deze moet aangepast zijn aan het elektrische vermogen en voldoen aan de geldende normen.

• Indien het gebruikte fornuis electrisch, op gas of met inductie werkt, dan moet de minimale afstand hiertussen en het laagste deel van de kap tenminste 65 cm bedragen. Sluit de afvoer van de afzuigkap niet aan op een leiding waardoor warme lucht circuleert of die gebruikt wordt voor de afvoer van rook van apparaten die door een andere energiebron dan elektrische energie gevoed worden. Voordat u verder gaat met de montage dient u, om het apparaat makkelijker te kunnen verplaatsen, de anti-vetfilter(s) te verwijderen (Afb.5A). - Bij montage van het apparaat in de afzuigversie dient u voor een gat voor de luchtafvoer te zorgen.

• We raden u aan een luchtafvoerbuis te gebruiken met eenzelfde diameter als die van de luchtafvoeropening. Het gebruik van een reduceerelement zou de prestaties van het product kunnen beperken en het lawaai kunnen doen toenemen.

• Bevestigingaandemuur: - Maak de gaten A en neem daarbij de aangegeven maten in acht (Afb.2). - Bevestig het apparaat aan de muur op één horizontale lijn met de keukenkastjes. - Na de instelling bevestigt u de kap definitief met de 2 schroeven A (Afb.4). Voor de verschillende montages maakt u gebruik van geschikte schroeven en expansiepluggen afhankelijk van het type muur (bv. gewapend beton, gipsplaat, enz.). Mochten de schroeven en de pluggen bij het product geleverd zijn, dan dient u te controleren of ze geschikt zijn voor het type muur waaraan de kap bevestigd wordt.

• Bevestigingvandedecoratievetelescoopverbindingen: - Zorg ervoor dat de elektrische voeding zich in de ruimte bevindt die door de decoratieve verbinding in beslag genomen wordt. Indien de afzuigversie of de versie met externe motor geïnstalleerd moet worden, dan maakt u een gat voor de luchtafvoer. - Regel de breedte van de steunbeugel van het bovenste verbindingsstuk (Afb.3). - Vervolgens bevestigt u deze met de schroeven A (Afb.3) zo aan het plafond dat het in lijn staat met uw kap. - Neem hierbij de afstand vanaf het plafond in acht die aangegeven wordt in Afb.2. - Bevestig, met behulp van een verbindingsbuis, flens C op het gat van de luchtafvoer (Afb.4). - Plaats het bovenste verbindingsstuk in het onderste. - Bevestig het onderste verbindingsstuk met de bijgeleverde schroeven B (Afb.4) aan de kap, trek het bovenste verbindingsstuk naar buiten tot aan de beugel en zet het vast met de schroeven B (Afb.3). - Om de afzuigversie in de filterversie te veranderen dient u uw verkoper om de actieve koolstoffilters te vragen en de montageinstructies te volgen.

• Filterversie: Attentie! - Om de kap te veranderen van de AFZUIG- naar de FILTER- versie, moet men de koolfilters bij de eigen dealer als toebehoren bestellen. Er zijn twee verschillende typen kits verkrijgbaar, een met koolstoffilterdozen (Afb.5B) en de andere met herbruikbare koolstoffilters (wasbaar) (Afb.5C). - Om de koolstoffilterdozen X te vervangen, moet men de hendel naar buiten trekken, zoals aangegeven in Afb.5B.

GEBRUIK EN ONDERHOUD

• We raden aan het apparaat aan te zetten voordat u met de bereiding begint van elke willekeurige maaltijd. We raden u aan het apparaat 15 minuten aan te laten nadat het eten bereid is, voor een optimale luchtverversing. De goede werking van de afzuigkap hangt af van een regelmatig en correct onderhoud; in het bijzonder moet men aandacht besteden aan het vetfilter en aan het filter met actieve koolstof.

• Devetfilter heeft als doel de vetdeeltjes die in de lucht hangen tegen te houden, bijgevolg is deze filter onderhevig aan verstoppen na een bepaalde tijd, afhankelijk van het gebruik van het apparaat. - Om brandgevaar te voorkomen, moeten de vetfilters hoogstens iedere 2 maanden met de hand gewassen worden met neutrale vloeibare reinigingsmiddelen die niet schuren ofwel in de vaatwasser op lage temperatuur met korte cycli. - Na enkele wasbeurten kunnen er kleurveranderingen optreden. Dit feit geeft u geen recht op een klacht voor eventuele vervanging.

• Deactievekoolstoffilters dienen om de lucht te zuiveren die in het milieu wordt uitgestoten, en heeft als functie de onaangename geuren die bij het koken vrijkomen op te vangen. - De actieve koolstoffilters die niet regenereerbaar zijn, moeten hoogstens iedere 4 maanden worden vervangen. De verzadiging van de actieve koolstof hangt af van een min of meer langdurig gebruik van het apparaat, van het type keuken en van de regelmaat waarmee de schoonmaak van de vetfilter wordt uitgevoerd. - De regenereerbare actieve koolstoffilters moeten met de hand worden gewassen met neutrale detergenten die niet schuren, of in de vaatwasser bij een maximumtemperatuur van 65°C (de wascyclus moet gebeuren zonder vaat). Neem het overtollige water weg zonder de filter te beschadigen, verwijder de plastic delen en laat het matrasje in de oven drogen gedurende minstens 15 minuten bij een maximumtemperatuur van 100°C. Om de werking van de regenereerbare koolstoffilter efficiënt te houden, moet deze handeling iedere 2 maanden worden herhaald. Ze moeten worden vervangen na hoogstens 3 jaar ofwel wanneer het matrasje beschadigd geraakt is.

• Hetisbelangrijkdatdevetfiltersenderegenereerbare actieve koolstoffilters goed droog zijn vooraleer ze opnieuw te monteren.

• Maak de kap zowelvan binnen als van buiten regelmatig schoon met behulp van een doek gedrenkt in gedenatureerde alcohol of neutrale vloeibare schoonmaakmiddelen die niet schuren.

• De verlichtingsinstallatie is ontworpen voor het gebruik tijdens het koken en niet voor langdurig gebruik als algemene verlichting van het vertrek. Langdurig gebruik van de verlichting vermindert gevoelig de gemiddelde levensduur van de lampen.

• Als het apparaat uitgerust is met de serviceverlichting dan kan deze gebruikt worden voor langdurig gebruik van de algemene verlichting van het vertrek.

• Attentie: het niet naleven van de waarschuwingen voor schoonmaak van de kap en de vervanging en schoonmaak van de filters brengt brandgevaar met zich mee. Het is daarom aangeraden om zich te houden aan de voorgestelde instructies.

• Vervangingvandehalogeenlampen(Afb.7): Om de halogeenlampen B te vervangen moet men het- 23 - glaasje C verwijderen door een voorwerp als hefboom in de daarvoor bestemde spleten te steken. Vervang met lampen van hetzelfde type. Opgelet: raak de lampen niet met de blote handen aan.

• VervangingvandeLED-lampen(Afb.6): Als de versie van het apparaat met LED-lampen is, dan is voor de vervanging daarvan de tussenkomst van een gespecialiseerd technicus nodig.

• Kontroller(Afb.9): Toets A = Schakelt de lichten in/uit. Door de toets enkele seconden in te drukken, wordt de signalering “alarm lters” gereset. Toets B = Schakelt het apparaat in/verlaagt het afzuigvermo- gen van de motor. Als de kap op de 1e snelheid staat, schakelt het de kap uit. Automatische afzuigfunctie: Deze functie stelt het apparaat in staat om het afzuigvermogen van de motor automatisch te wijzigen, afhankelijk van de kwaliteit van de eronder aanwezige lucht. Dit gebeurt dankzij de sensor die zich op de onderzijde van de kap bevindt (Afb.8). Om de functie te actveren, enkele seconden op toets “B” drukken. Het display zal de letter “S“ tonen. Wanneer u de kap inschakelt, moet u een zekere tijd wachten, afhankelijk van het type instelling van de sensor, vooraleer de functie voor automatisch aanzuigen geactiveerd is. Zolang die nog niet actief is, knippert het decimale punt op het display. Wanneer de functie actief is, kunt u het aanzuigvermogen van de motor niet handmatig wijzigen. Wanneer de automatische functie op het einde van de wer- kingscyclus van de motor actief is en als de kap niet binnen 10 minuten opnieuw gestart wordt, blijft de functie denitief gedeactiveerd. Dezelfde situatie doet zich voor als de functie geactiveerd wordt en de motor niet binnen 10 minuten in werking treedt. Instelling van de sensor: Op grond van het type kookvlak dat men bezit (gas of elektrisch), is het mogelijk om de doeltref- fende werking van de sensor te verhogen door een correcte combinatie van kap/kookvlak tot stand te brengen. Druk, om dit te doen, enkele seconden gelijktijdig op de toetsen “B” en “D” als de motor uit is. - Als men een kookvlak op gas met de kap wilt combineren, druk dan op toets “B“. Het display zal afwisselend een “P” en een “0” tonen. - Als men een elektrisch kookvlak met de kap wilt combineren, druk dan op toets “D“. Het display zal afwisselend een “P” en een “1” tonen. Druk, om de instelling te eindigen, enkele seconden op de toetsen “B+D”. Het apparaat is door de fabrikant reeds voor het elektrische kookvlak ingesteld. Intensief: Met deze functie kan het afzuigvermogen van de motor gedurende circa 6 minuten tijdelijk verhoogd worden. Druk, om deze functie te activeren, op toets “D“ nadat men niveau 3 van het afzuigvermogen ingesteld heeft. Na het verstrijken van de 6 minuten keert het apparaat terug naar niveau 3 van het afzuigvermogen. Tijdens de werking wordt de letter "P" op het display weergegeven. Timer: Via deze functie kunt u de werkingstijd van het toestel instellen op circa 15 minuten, ook indien daarna de snelheid wordt gewijzigd; na deze ingestelde tijd wordt de kap uitge- schakeld. Druk, om deze functie te activeren, op toets “E”. Het display toont de knipperende decimale punt. Het is niet mogelijk om de timer gelijktijdig met de intensieve functie te activeren. De timer is niet van invloed op de werking van de lampen. Om de functie uit te schakelen, moet het niveau van het afzuigvermogen op “0” gezet worden. Koolstolter: De koolstolters dienen voor het zuiveren van de lucht die opnieuw in het vertrek gevoerd wordt. De lters zijn niet wasbaar of regenereerbaar en moeten minstens om de vier maanden vervangen worden. De verzadiging van de koolstolters is afhankelijk van het al dan niet langdurig gebruik van het apparaat, het type keuken en de regelmaat waarmee het vetlter gereinigd wordt. Druk, om de alarmfunctie van de koolstolters in te schakelen, gelijktijdig op de toetsen “A+E“. - Als men het alarm van de koolstolters wilt inschakelen, druk dan op toets “D“. Het display zal afwisselend een “A” en een “1” tonen. - Als men het alarm van de koolstolters wilt uitschakelen, druk dan op toets “B“. Het display toont afwisselend een “A” en een “0”. Om deze handeling uit te schakelen, druk dan enkele se- conden gelijktijdig op de toetsen “A+E” terwijl de motor uitgeschakeld is. Toets C = Het display toont het afzuigvermogen van de motor en alle functies die aan de eerder opgesomde toetsen toegekend zijn. Toets D = Met deze knop kan een hogere stand gekozen worden. Activering/deactivering WiFi: U kunt het toestel via externe voorzieningen van op afstand bedienen. Houd de toetsen "D+E" gedurende 3 seconden ingedrukt om de functie te activeren. Op het display verschijnt "0" en de functie "Read only" is actief. Indien de toetsen "D+E" gedurende 6 seconden worden ingedrukt, wordt de functie "write" geactiveerd en verschijnt "1" op het display. Indien u de WiFi-module wilt resetten, houdt u "D+E" ge- durende minstens 10 seconden ingedrukt, op het display verschijnt "R". Waakfunctie: Via deze functie kunt u het toestel de omgeving gedurende een onbepaalde tijd laten bewaken. In geval van onverhoedse veanderingen in de status van de lucht of plotse verbrandingen zal de kap naar de aangesloten externe voorzie- ningen een alarm versturen en er verschijnt een knipperende "A" op het display. Houd de toets "E" ingedrukt om de functie te activeren, op het display verschijnen drie horizontale lijnen. Een decimaal punt knippert tot de sensor gestabiliseerd is. Druk op een willekeurige toets om de functie te deactiveren. Afweerfunctie: Deze functie simuleert de aanwezigheid van personen in de woning. Het toestel doet de lichten volgens cyclische herhalingen aan en uit (lichten 25 minuten aan en lichten 5 minuten uit). Houd de toets "D" gedurende 5 seconden ingedrukt terwijl de kap uit staat om de functie te activeren. Op het display verschijnen twee verticale lijnen. Druk op een willekeurige toets om de functie te deactiveren. Alarm Filters:

• Verzadigingvetlters: Deze functie wordt na circa 30 uur werking van het apparaat ingeschakeld. Het display zal afwisselend de letter “F” en het niveau van het afzuigvermogen tonen dat op dat moment werkzaam is. De vetlters moeten dan gewassen worden. Door enkele seconden op toets “A” te drukken, wordt de functie gereset.

• Verzadigingkoolstolters: Deze functie wordt na circa 120 uur werking van het apparaat ingeschakeld. Het display zal afwisselend de letter “A” en het niveau van het afzuigvermogen tonen dat op dat moment werkzaam is. De koolstolters moeten dan vervangen. Door enkele seconden op toets “A” te drukken, wordt de- 24 - functie gereset. TECHNISCHE SERVICEDIENST Voor u de technische servicedienst inschakelt. Indien u product niet juist functioneert, raden wij u aan: - Te controleren of de stekker goed in het stopcontact zit. Indien u de oorzaak van de onjuiste werking niet kunt vinden: schakel het apparaat uit, sleutel niet aan het apparaat, en schakel de Technische Servicedienst in. REGISTRATIENUMMER PRODUCT. Waar bevindt het zich? Het is van groot belang dat u de code van het product en het registratienummer (16 nummers, die beginnen met het cijfer

3) doorgeeft aan de Technische Servicedienst dat u op het

garantiecerticaat terugvindt, of op het typeplaatje aan de binnenkant van het apparaat. Op deze wijze kunt u voorkomen dat de monteur onnodig langskomt en bespaart u de voorrijkosten. DE FABRIKANT IS NIET AANSPRAKELIJK VOOR SCHADE DIE VOORTVLOEIT UIT HET NIET IN ACHT NEMEN VAN DE BOVENSTAANDE VOORSCHRIFTEN. PORTUGUÊS
