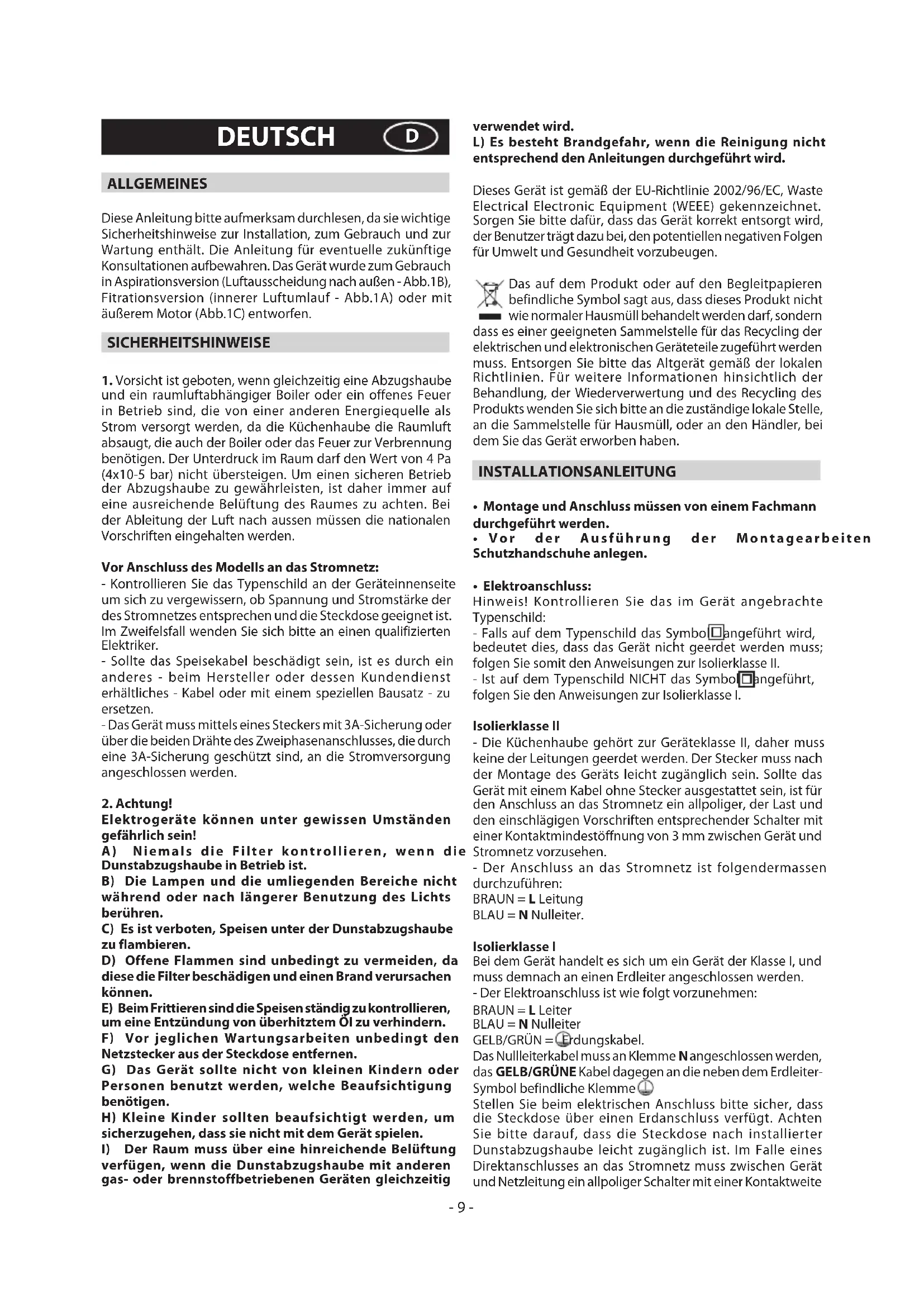

BEDIENUNGSANLEITUNG HHV97SLX WIFI HOOVER

These Anleitungmente aufmerksam durchlen, da sie wichtige Sicherheitshinweise zur Installation, zum Gebrauch und zur Wartung enthalt. Die Anleitung fur eventuelle zukünftige Konsultationen aufbewahren. Das Gerät wurde zum Gebrauch in Aspirationsversion (Luftausscheidung nach außen - Abb.1B), Fitrationsversion (innerer Luftumlauf - Abb.1A) oder mit außerem Motor (Abb.1C) entwicken.

SICHERHEITSHINWEISE

1. Vorsicht ist geboten, wenn gleichzeitig eine Abzugshaube und ein raumluftabhängiger Boiler oder ein offenes Feuer in Betrieb sind, die von einer anderen Energiequelle als Strom versorgt werden, da die Kuchenhaube die Raumluft absaugt, die auch der Boiler oder das Feuer zur Verbrennung benötigen. Der Unterdruck im Raum darf den Wert von 4 Pa (4x10-5 bar) nicht übersteigen. Um einen sicheren Betrieb der Abzugshaube zu gewährleisten, ist darauf immer auf eine ausreichende Belüftung des Raumes zu achten. Bei der Ableitung der Luft nach aussen müssen die nationalen Vorschriften eingehalten werden.

Vor Anschluss des Modells an das Stromnetz:

• Kontrollieren Sie das Typenschild an der Geräteinnenseite um sich zu vergewissern, ob Spannung und Stromstärke der des Stromnetzes entsprechen und die Steckdose geeignet ist. Im Zweifelfall wenden Sie sichitte an einen qualifizierten Elektriker.

• Sollte das Speisekabel beschädigt sein, ist es durch ein anderes - beim Hersteller oder dessen Kundendienst erhältliches - Kabel oder mit einem speziellen Bausatz - zu ersetzen.

• Das Gerät muss mittels eines Steckers mit 3A-Sicherung oder über die beiden Drahte des Zweiphasenanschlusses, die durch eine 3A-Sicherung geschützt sind, an die Stromversorgung angeschlossen werden.

2. Achtung!

Elektrogeräte können unter gewissen Umständen gefährlich sein!

A) Niemals die Filter kontrollieren, wenn die Dunstabzugshaube in Betrieb ist.
B) Die Lampen und die umliegenden Bereiche nicht während oder nach längerer Benutzung des Lichts berühren.
C) Es ist verboten, Speisen unter der Dunstabzugshaube zu flambieren.
D) Offene Flammen sind unbedingt zu vermeiden, da diese die Filter beschädigen und einen Brand verursachen können.
E) Beim Frittieren sind die Speisen ständig zu kontrollieren, um eine Entzündung von überhitztem Öl zu verhindern.
F) Vor jeglichen Wartungsarbeiten unbedingt den Netzstecker aus der Steckdose entfern.
G) Das Gerät sollte nicht von klainen Kindern oder Personen benutzt werden, welche Beaufsichtigung besteht.
H) Kleine Kinder sollen den beaufsichtigt werden, um sicherzugehen, dass sie nicht mit dem Gerät speiten.
I) Der Raum muss über eine hinreichende Belüftung verfügen, wenn die Dunstabzugshaube mit anderen gas- oder brennstoffbetriebenen Geräten gleichzeitig

verwendet wird.

L) Es besteht Brandgebung, wenn die Reinigung nicht entsprechend den Anleitungen durchgeführt wird.

Dieses Gerät ist gemäß der EU-Richtlinie 2002/96/EC, Waste Electrical Electronic Equipment (WEEE) gekennzeichnet. Sorgen Sieitte darauf, dass das Gerät korrekt entsorgt wird, der Benutzerträgt dazu bei, den potentiellen negativen Folgen für Umwelt und Gesundheit vorzubeugen.

Das auf dem Produkt oder auf den Begleitpapieren befindliche Symbol sagt aus, dass these Product nicht wie normaler Hausmull behaved werden darf, sondern dass es einer geeigneten Sammelstelle für das Recycling der elektrischen und elektronischen Geräteile zugeführrt werden muss. Entsorgen Sieitte das Altgerät gemäß der lokalen Richtlinien. Für weitere Informationen hinsichtlich der Behandlung, der Wiederverwertung und des Recycling des Produkts wenden Sie sichitte an die zuständige lokale Stelle, an die Sammelstelle für Hausmull, oder an den Handler, bei dem Sie das Gerät erworben haben.

INSTALLATIONSANLEITUNG

• Montage und Anschluss müssen von einem Fachmann durchgeführt werden.

Vor der Ausführung der Montagearbeiten Schutzhandschuhe anlagen.

Elektroanschluss:
Hinweis! Kontrollieren Sie das im Gerät angebrachte Typenschild:
- Falls auf dem Typenschild das Symbol angeführrt wird, bedetet dies, dass das Gerät nicht geerdet werden muss; folgen Sie somit den Anweisungen zur Isolierklasse II.
- Ist auf dem Typenschild NICHT das Symbolangeführrt, folgen Sie den Anweisungen zur Isolierklasse I.

Isolierklasse II

• Die Kuchenhaube besteht zur Geräteklasse II, davon muss keine der Leitungen geerdet werden. Der Stecker muss nach der Montage des Geräts leicht zugänglich sein. Sollte das Gerät mit einem Kabel ohne Stecker ausgestattet sein, ist für den Anschluss an das Stromnetz ein allpoliger, der Last und den einschlädigen Vorschriften entsprechender Schalter mit einer Kontaktmindestöffnung von 3 mm zwischen Gerät und Stromnetz vorzusehen.

• Der Anschluss an das Stromnetz ist folgendermassen durchzufahren:

BRAUN = L Leitung

BLAU = N Nulleiter.

Isolierklasse I

Bei dem Gerät handelt es sich um ein Gerät der Klasse I, und muss demnach an einen Erdleiter angeschlossen werden.

• Der Elektroanschluss ist wie folgt vorzunehmen:

BRAUN = L Leiter

BLAU = N Nulleiter

GELB/GRUN = Erdungskabel.

Das Nulleiterkabel muss an Klemme N angeschlossen werden, das GELB/GRÜNE Kabel dagegen an die kein dem Erdleiter-Symbol befindliche Klemme

Stellen Sie beim elektrischen Anschlussitte sichere, dass die Steckdose uber einen Erdanschluss verfugt. Achten Sieitte daraufuf, dass die Steckdose nach installierter Dunstabzugshaube leicht zuganglich ist. Im Falle eines Direktanschlusses an das Stromnetz muss zwischen Gerät und Netzleitung ein allpoliger Schalter mit einer Kontaktweite

von mindestens 3mm , der der Belastung und den geltenden Richtlinien entspricht, installiert werden.

• Der Mindestabstand zwischen der Stellfläche für Kochbehälter auf der Kochvorrichtung und dem unteren Teil der Abzugshaube muss mindestens 65~cm betragen. Falls ein Verbindungsrohr verwendet wird, das aus zwei oder mehr Teilen zusammen gesetzt ist, muss der obere Teil über den unteren gestulpt werden. Auf keinen Fallarf das Abluftrohr der Kuchenhaube an ein Rohr angeschlossen werden, in dem Warmluft zirkuliert oder das zur Entlüfung von Geräten verwendet wird, die an eine andere Energiequelle als an Strom angeschlossen sind. Vor der Durchführung der Montagevorgänge, den/die Fettfilter entfernen, damit sich das Gerät leichter handhaben laßt (Abb.5A).

• Sollte das Gerät mit Abzugsvorrichtung montiert werden, bereits Sie eine Luftabzugsöffnung vor.

• Es empfeihlt sich der Einsatz eines Lufttableitungsroh das denselben Durchmesser aufweist, wie der der Luftabzugsoffnung. Die Verwendung eines Reduzierstucks konnte die Leistungen des Erzeugnisses beeinträchtigen und das Betriebsgeräusch erhöhen.

- Befestigung an der wand:

• Unter Einhaltung der angegebenen Maße die LÖcher A bohren (Abb.2).
• Das Gerät an der Wand befestigen und waagrecht mit den Hangeschranken ausrichten.
• Wenn die Abzugshaube justiert ist, anhand der 2 Schrauben A (Abb.4) befestigen.
  Für die verschiedene Montagen dem Mauertyp (z. B. Eisenbeton, Gipskarton, usw.) entsprechende Schrauben und Dubel verwenden. Falls die Schrauben und Dubel mit dem Produkt mitgeliefert wurden, sich vergewissern, daß sie für die Art der Wand, an der die Abzugshaube befestigt werden soll, geeignet sind.

- Befestigung der teleskopischen, schmückenden anschlusstücke:

• Die Stromzuleitung innerhalb des Raumbedarfs des schmückenden Anschlußstücks verlegen. Falls Ihr Gerät in Aspirationsversion oder Version mit äußerem Motor zu installieren ist, das LuftastrittslochVBoreiten.

• Die Breite des Haltebügels des oberen Anschlußstücks einstellen (Abb.3).

• Dann anhand der Schrauben A (Abb.3) so an der Decke befestigen, daß er mit der Abzugshaube ausgerichtet ist und die in Abb.2 angegebene Entfernung von der Decke einhalten.

• Mittels eines Anschlußrohrs den Flansch C mit dem Luftastrittsloch verbinden (Abb.4).
• Das obere Anschlußstück in das untere Anschlußstück stecken.
• Das untere Anschlußstück anhand der mitgelieferten Schrauben B an der Abzugshaube (Abb.4) befestigen, das obere Anschlußstück bis zum Bugel ausziehen und anhand der Schrauben B (Abb.3) befestigen.
  -ZurVerhandlung der Abzugshaube vonder Aspirationsversion in die Filtrationsversion, beim Handler die Aktivkohlenfilter besorgen und die Montageanleitung befolgen.

Umluft-version:

Achtung!

• Mocht den Sie das Gerät von ABLUFTVERSION auf UMLUFT-VERSION umrusteden, sind Kohlefilter erforderlich, die Sie bei ihrer Handlager als Zubehörteil bestellen können. Es stehen zwei verzischendene Sets zur Verfügung, eines mit einem Filtereinsatz mit Kohlefiltern (Abb.5B) und das andere mit regenerierbaren

(waschbaren) Kohlefiltern (Abb.5C).

-Zum Austausch des Filtrereinsatzes X mit den Aktivkohlefiltern den Hebel nach außenziehen (siehe Abbildung) (Fig.5B).

BENUTZUNG UND WARTUNG

• Es wird empfohlen, die Dunstabzugshaube schon vor Kochbeginn der Speisen einszuschalten. Es wird weiterhin empfohlen, das Gerät nach Beendigung des Kochvorgangs noch 15 Minuten weiterlaufen zu halten, um den vollständigen Abzug der Kochdünste zu gewährleisten. Die Leistungsfähigkeit der Dunstabzugshaube hangt entscheidend von der Sorgfalt und Regelmaßigkeit der Wartung ab, insbesondere die des Fettfilters und die des Aktivkohlefilters.
• Der Antifett-Filter hat die Aufgabe, die in der Luft schwendbenden Fettpartikel zu fangen, davon kann er in entsprechenden Zeitspannen verstopfen, je nach Gebrauch des Geräts.

^S- Um der Brandgefahr vorzubeugen, müssen mindestens alle 2 Monate die Antifett-Filter per Hand gereinigt werden; davon verwendet man neutrale, nicht scheuernde Reinigungsmittel oder man gibtihn in die Spulmaschine bei niedriger Temperatur und kurzem Zyklus.

• Nach der Reinigung kann die Farbe etwas verändert sein.
  These Tatsache ist kein Grund für eine Beschwerde, damit er ausgewechselt wird.
  Die Aktivkohlefilter dieren dazu, die Luft, die in die Umgebung zurückgeleitet wird zu reinigen; sie haben die Aufgabe, die unangenehmen Gerüche, die während des Garvorgangs entstehen, zu beseitigen.

• Die nicht regeneribaren Aktivkohlefilter mussen mindestens alle 4 Monate ausgewechselt werden. Die Sattigung der Aktivkohle hängt davon ab, wie oft das Gerät benutzt wird, vom Gotyp und von der Häufigkeit, mit der die Reinigung des Antifett-Filters durchgeführt wird.

• Die regenerierbaren Aktivkohlefilter müssen per Hand mit neutralen, nicht scheuernden Reinigungsmitteln gewaschen werden oder man gibtihn in die Spulmaschine bei einer Temperatur, die 65^ nicht uberschreiben darf (der Waschzyklus muss ohne Geschirr vollendet werden). Das uberschüssige Wasser entfernen ohne den Filter damit zu beschädigen, die Bauteile aus Kunststoff entfernen und das Vlies im Ofen mindestens 15 Minuten lang circa bei einer Temperatur von max. 100^ trockenen. Um den regenerierbaren Aktivkohlefilter wirkungsvoll zu erhalten, muss diese Operation alle 2 Monate wiederholt werden. Max. alle drei Monate muss ein Auswechseln vorgenommen werden bzw. jeges Mal, wenn das Vlies beschädigt ist.

• Vor der Montage des Antifett-Filters und des regenerierbaren Aktivkohlefilters ist es unbedingt nötig sicherzustellen, dass diese gut getrocknet sind.

Die Haube muss halten sowohl Innen als auch Außen gereinigt werden; dazu verwendet man ein mit denaturiertem Alkohol befeuchtetes Tuch oder ein neutrales nicht scheuerndes Reinigungsmittel.

Die Beleuchtungsanlage ist für den Gebrauch während des Kochvorgangs realisiert worden und nicht für eine langere Beleuchtung der Umgebung im Allgemeinen. Wir die Beleuchtung lange Zeit angelassen, wird die durchschnittliche Lebensdauer der Gluhbirne erheblich verringgert.
- Wenn das Gerät mit einer serviceleuchte ausgestattet ist, kann diese für die allgemeine anhaltende Beleuchtung der Umgebung benutzt werden.
- Achtung: das Nichteinhalten dieser Hinweise für die Reinigung der Haube und deren Auswechseln und die Reinigung der Filter, führen zu Brandgefahr. Es wird davon empfohlen, die hier gegebenen Ratschlage zu befolgen.

Austausch der Halogenlampen (Abb.7):

Nehmen Sie zum Austausch der Halogenlampe B die Glasabdeckung C (an den kleinen Schlitzen anheiten) ab.

Tauschen Sie die Lampe durch eine desselben Typs aus.

Achtung: fassen Sie die Halogenlampe nicht mit bloßen Händen an.

Auswechseln der LED-Lampen (Abb.6):

Wenn die Geräteversion eine LED Lampe vorsieht, muss diese von einem spezialisiertem Techniker ausgewechselt werden.

Bedienung (Abb.9):

Taste A = Ein-/Ausschalten der Lichter. Indem das Bedienelement für eineugekunden gedrückt wird, wird die Anzeige "allarme filtri" (Filteralarm) zurückgestellt.

Taste B = Einschaltung des Geräts/Verringerung der Motorsaugleistung. Wenn die Dunstabzugshaube mit der 1. Geschwindigkeit betrieben wird, wird diese ausgeschaltet.

Automatische Absaugfungk: Mit dieser Funktion kann das Gerät die Absaugleistung des Motors je nach Qualität der sich darunter befindlichen Luft automatischändern. Dies geschieht mittels des Sensors, der sich im unteren Teil der Dunstabzugshaube befindet (Abb.8).

Für deren Aktivierung einige Sekunden die Taste "B" drücken. Auf dem Display erscheidt der Buchstabe "S".

Beim Einschalten der Abzugshaube muss ein Zeitinterval abgewartet werden, der von der jeweiligen Einstellung des Sensors abhängig ist, bevor sich die automatische Absaugfunktion als aktiviert erweist. Sollte dieser Sensor noch nicht aktiviert sein, wird der Dezimalpunkt auf dem Display blinken.

Sobald die Funktion aktiviert ist, kann die Saugleistung des Motors nicht manuell geändert werden.

Sollte die Abzugshaube 10 Minuten nach Ende des Betriebszyklus des Motors mit aktivierter automatischer Funktion nicht wieder starten, so wird diese definitiv deaktiviert.

Dieselbe Situation wird eintrten, wenn sich die Funktion aktiviert, und der Motor nicht innerhalb 10 Minuten startet.

Einstellung des Sensors: Je nach vorhandenem Kochfeld (mit Gas oder Elektrizität) kann die Sensorleistung durch eine korrekte Kombination von Dunstabzugshaube und Kochfeld vergroßert werden.

Dazu für eineuge Sekunden gleichzeitig die Tasten "B" und "D" bei abgestelltem Motor drücken.

• Wenn der Abzugshaube ein mit Gas betriebenes Kochfeld zugeordnet werden soll, die Taste "B" drücken. Auf dem Display werden abwechselnd ein "P" und eine "0" angezeigt.

• Wenn der Abzugshaube ein mit Strom betriebenes Kochfeld zugeordnet werden soll, die Taste "D" drücken. Auf dem Display werden abwechselnd ein "P" und eine "1" angezeigt. Zum Beenden der Einstellung für eine Sekunden die Tasten "B+D" drücken.

Das Gerät ist werkseitig bereits für ein mit Strom betriebenes Kochfeld eingestellt.

Intensivbetrieb: These Funktion ermittelungen zeitweiligen Anstieg der Motorsaugleistung für circa 6 Minuten. Zu dessen Aktivierung die Taste "D" drucken, nachdem eine Saugleistung der Stufe 3 eingestellt wurde. Nach diesen 6 Minuten nimmt das Gerät die Saugleistung der Stufe 3 wieder auf. Während der Funktion zeigt das Display den Buchstaben "P" an.

Timer: These Funktion ermoiglich, die Betriebszeit des Gerätes von etwa 15 Minuten einzustellen. Die Geschwindigkeit kann nachher noch geändert werden. Nach Ablauf dieser Zeit schaltet es sich aus. Zur Aktivierung der Funktion die Taste "E" drucken; auf dem Display blinkt der Dezimalpunkt. Eine gemeinschaftige Aktivierung des Timers mit dem Intensivbetrieb

ist nicht möglich. Der Timer hat keinen Einfluss auf den Betrieb der Lichter. Zum Abschalten der Funktion muss die Saugleistungsstufe auf "0" gestellt werden.

Kohlefilter: Die Kohlefilter dienen der Reinigung der wieder an die Umwelt abgegebenen Luft. Die Filter sind weder waschbar noch regenerbar und müssen mindestens alle vier Monate gewechselt werden. Die Sattigung der Kohlefilter hangt von der Häufigkeit der Verwendung des Geräts, von der Art des Herds und der Regelfähigkeit, mit der der Entfettungsfilter gereinigt wird, ab.

Zur Aktivierung der Alarmfunktion für Kohlefilter gleichzeitig die Tasten "A+E" drücken.

• Wenn der Kohlefilter aktiviert werden soll, die Taste "D" drücken. Auf dem Display werden abwechselnd ein "A" und eine "1" angezeigt.

• Wenn der Kohlefilter deaktiviert werden soll, die Taste "B" drücken. Auf dem Display werden abwechselnd ein "A" und eine "0" angezeigt.

Für eine Deaktivierung these Engriffs einige Sekunden gleichzeitig die Tasten ^A + E^ bei abgestelltem Motor drucken.

Taste C = Das Display zeit die Motorsaugleistung und alle Funktionen der zuvor aufgeführten Tasten an.

Taste D = Erhöht die Geschwindigkeit des Motors.

Aktivierung/Deaktivierung WiFi: Es ist möglich, das Gerät durch externe Vorrichtungen fernzusteuern. Um diese Funktion zu aktivieren, müssen die Tasten "D+E" für 3 Sekunden gedrückt bleiben. Das Display zeigt "0" an, und die Funktion "Read only" ist aktiviert. Wenn die Tasten "D+E" 6 Sekunden lang gedrückt werden, aktiviert sich die Funktion "write" und das Display zeigt "1" an.

Sollte ein Reset des WiFi Moduls durchgefuhrt werden, muss man mindestens 10 Sekunden lang die Taste "D+E" gedrück halten. Auf dem Display erscheidt für "R".

Überwachungsfunktion: Diese Funktion erlaubt dem Gerät, die Umgebung für eine unbestimmte Zeit zu überwachen. Im Falle platzlicher Veränderungen des Luftzustands oder unerwarteter Verbrennungen sendet die Abzugshaube einen Alarm an die verbundenen Außenvorrichtungen, und am Display erscheint ein blinkendes "A". Um die Funktion zu aktivieren, muss die Taste "E" gedrück bleiben. Auf dem Display werden drei horizontale Linien angezeigt. Ein Dezimalpunkt blinking bis zur Stabilisierung des Sensors. Um die Funktion zu deaktivieren, kann eine beliebige Taste gedrück werden.

Funktion Poller: These Funktion simuliert die Anwesenheit von Personen in der Wohnung. Das Gerät wird die Lampen mit zyklischen Wiederholungen ein- und ausschalten (Lampen für 25 Minuten eingeschaltet und für 5 Minuten ausgeschaltet) Um die Funktion zu aktivieren, die Taste "D" bei ausgeschalteter Abzugshaube für 5 Sekunden gedrückt halten. Das Display wird zwei vertikale Linien anzeigen. Um die Funktion zu deaktivieren, kann eine beliebige Taste gedrückt werden.

Filteralarm:

Sattigung Entfettungsfilter:

These Funktion wird nach circa 30 Betriebsstunden des Geräts angezeigt.

Auf dem Display wird abwechselnd der Buchstabe "F" und die gegenwärte Saugleistung angezeigt; die Entfettungsfilter,müssen gewaschen werden.

Bei Drücken der Taste "A" für eineuge Sekunden wird die Funktion zurückgestellt.

Sattigung Kohlefilter:

These Funktion wird nach circa 120 Betriebsstunden des Geräts angezeigt.

Auf dem Display wird abwechselnd der Buchstabe "A" und die gegenwärte Saugleistung angezeigt; die Kohlefilter mussen ausgewechselt werden.

Bei Drücken der Taste "A" für eine Minute wird die Funktion zurückgestellt.

KUNDENDIENST

Vor dem Verständigen des Kundendienstes.

Bei Nichtfunktionieren des Gerätes gehen Sieitte wie folgt vor:

• Überprüfen Sie, ob der Netzstecker korrekt mit der Steckdose verbunden ist.

Sollte der Grund für die Betriebsstörung nicht ermittelt werden können: Schalten Sie das Gerät aus und beschädigen Sie es nicht. Verständigen Sie den Kundendienst.

PRODUKNUMBER Wo finde ich sie?

Bitte denken Sie daran, für den Kundendienst die Produktkennung und Seriennummer (16 Zeichen beginnend mit der Ziffer 3) bereizuhalten, die Sie auf dem Garantieschein oder aber auf dem Typenschild im Geräteinneren finden.

Auf diese Weise konnen Sie dazu beitragen, unnötige Einsätze des Technikers zu vermeiden, und außerdem die damit verbundenen Kosten sparen.

FÜR SCHÄDEN, DIE AUF DIE NICTBEACHTUNG DER OBEN GENANNTEN ANWEISUNGEN ZURUCKZUHFHREN SIND, WIRD KEINERLEI VERANTWORTUNG ÜBERNOMMEN.
