ME 455 - Grasmaaier VIKING - Gratis gebruiksaanwijzing en handleiding

Producttype	Elektrische grasmaaier
Merk	Viking
Model	ME 455
Snee breedte	43 cm
Sneehoogte	24 tot 75 mm (7 standen)
Opvangbak capaciteit	60 L
Snelheid vooruit	3,2 km/u (voorwielaandrijving)
Mes toerental	2800 tpm
Mes aandraaimoment	22 Nm
Gegarandeerd geluidsvermogen	94 dB(A)
Geluidsdrukniveau	79 dB(A)
Trillingen op het stuur	1,6 m/s²
Voeding	Elektrisch met snoer, 230 V, 50 Hz
Bescherming	Klasse II, IPX4
Aanbevolen zekering	10 A
Gewicht (met/zonder bak)	27 / 28 kg
Afmetingen (L × H × D)	140 × 47 × 104 cm
Mestype	Standaard mes (ref. 6122 702 0101)
Onderhoud	Reiniging na elk gebruik, mes slijpen elke 25 uur
Veiligheid	Motorstopbeugel, thermische beveiliging, uitwerpklep
Maximale helling	25°

Veelgestelde vragen - ME 455 VIKING

Hoe stel ik de maaihoogte in op de Viking ME 455?

De maaihoogte wordt ingesteld met de centrale hendel op het linker achterwiel. Het biedt 7 standen van 24 tot 75 mm. Trek de hendel iets naar het wiel en zet hem vast in de gewenste stand. Voer deze instelling uit met uitgeschakelde motor.

Hoe start ik de grasmaaier Viking ME 455?

Druk op de veiligheidsknop (A) en houd deze ingedrukt. Trek vervolgens de motorstopbeugel (B) naar het stuur. Laat de veiligheidsknop los. De grasmaaier start. Om vooruit te rijden, trek de bedieningshendel (C) op het stuur.

Waarom stopt de motor van mijn Viking ME 455 plotseling?

Dit komt door de ingebouwde thermische beveiliging die uitschakelt bij overbelasting (te hoog gras, te lage maaihoogte, te snelle vooruitgang, te lang snoer of geblokkeerde ventilatiesleuven). Laat het apparaat ongeveer 10 minuten afkoelen en reset de beveiliging door op de aan/uit-knop te drukken.

Hoe reinig ik de grasmaaier Viking ME 455?

Reinig het apparaat na elk gebruik met een borstel en water. Reinig de ventilatiesleuven tussen de motorkap en de behuizing. Gebruik nooit een waterstraal op elektrische onderdelen, afdichtingen of lagers. Verwijder grassprieten uit de behuizing en het uitwerpkanaal met een stuk hout.

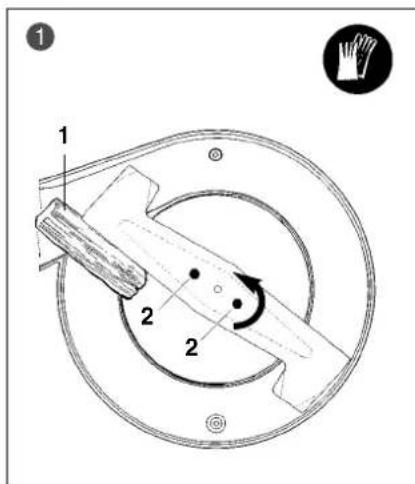

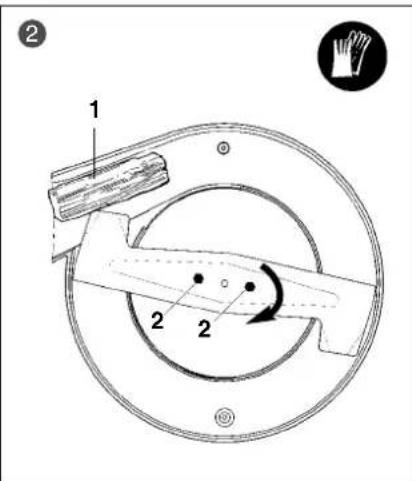

Hoe vervang ik het mes van de Viking ME 455?

Trek de stekker uit het stopcontact. Gebruik een houten blok (ongeveer 60x60 mm) om het mes te blokkeren. Draai de twee messchroeven los (aandraaimoment 22 Nm). Vervang het mes door een nieuw (ref. 6122 702 0101). Monteer het mes met de opstaande randen naar boven en draai vast met 22 Nm.

Welk type voedingskabel gebruiken met de Viking ME 455?

Gebruik een buitenverlengkabel met een minimale doorsnede van 3×1,5 mm² (type H07 RN-F) en een maximale lengte van 25 meter. De kabel moet voorzien zijn van een trekontlastingskabel. Rol de verlengkabel volledig af om vermogensverlies te voorkomen.

Hoe bewaar ik de grasmaaier Viking ME 455 voor de winter?

Bewaar de grasmaaier op een droge, stofvrije plaats, buiten bereik van kinderen. Maak hem voor opslag grondig schoon en voer de nodige reparaties uit. Berg hem op in een niet-vochtige ruimte om corrosie te voorkomen.

Wat zijn de essentiële veiligheidsmaatregelen met de Viking ME 455?

Draag gesloten schoenen en een lange broek. Maai nooit op blote voeten of met sandalen. Controleer het terrein voor het maaien (verwijder stenen, takken). Open nooit de uitwerpklep of raak het mes aan terwijl de motor draait. Trek de stekker uit het stopcontact voor onderhoud. Gebruik een aardlekschakelaar van 30 mA.

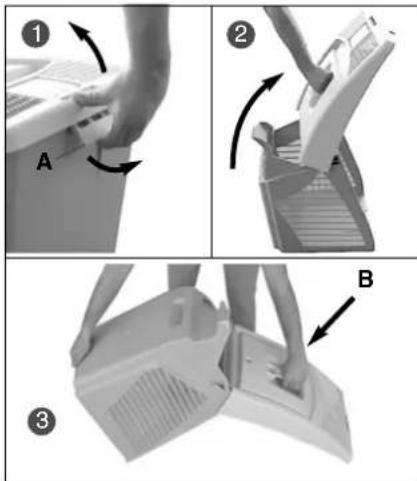

Hoe leeg ik de opvangbak van de Viking ME 455?

Wanneer de vullingsindicator sluit (STOP-stand), is de bak vol. Open de bak met de vergrendelingslip en kantel het bovenste gedeelte naar achteren. Het ingebouwde handvat maakt legen eenvoudig. Sluit en vergrendel het bovenste gedeelte opnieuw. Voer deze handeling uit met uitgeschakelde motor.

Wat te doen als het maaien onregelmatig wordt of het gazon geel wordt?

Dit kan komen door een bot of versleten mes: slijp het of vervang het. Controleer ook de rijsnelheid in verhouding tot de maaihoogte: verlaag de snelheid of kies een hogere maaihoogte. Als het gras te hoog is, maai dan in twee stappen met verschillende hoogtes.

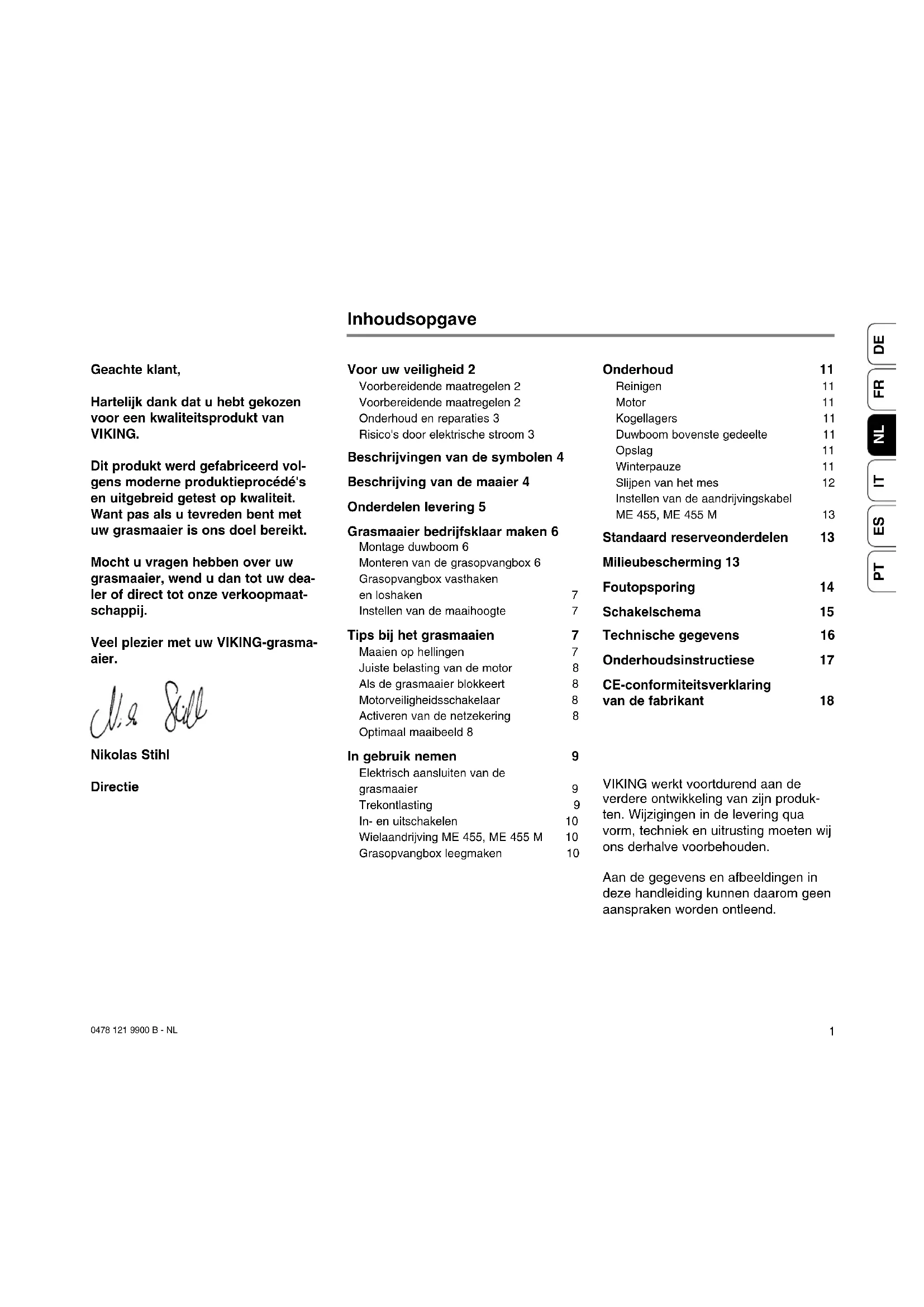

GEBRUIKSAANWIJZING ME 455 VIKING

Hartelijk dank dat u hebte gekozen voor een kwaliteitsv��ukt van VIKING.

Dit produit werd gefabriceerd volgens moderne produktieprocedes en uitgebraid getest op kwaliteit. Want pas als u tevreden bent met uw grasmaaier is ons doel bereikt.

Mocht u vragen hebben over uw grasmaier, fend u dan tot uw dealer of direct tot once verkoopmaatschappij.

Veel plezier met uw VIKING-grasmaaier.

Nikolas Stihl

Directie

Voor uw veiligheid 2 Onderhoud 11

Voorbereidende maatregelen 2 Reinigen 11

Voorbereidende maatregelen 2 Motor 11

Onderhoud en reparations 3 Kogellagers 11

Risico's door elektrische stroom 3 Duwboom bovenste gedeelte 11

Geschrijvigen van de symbolen 4 Opslag 11

Fer 11

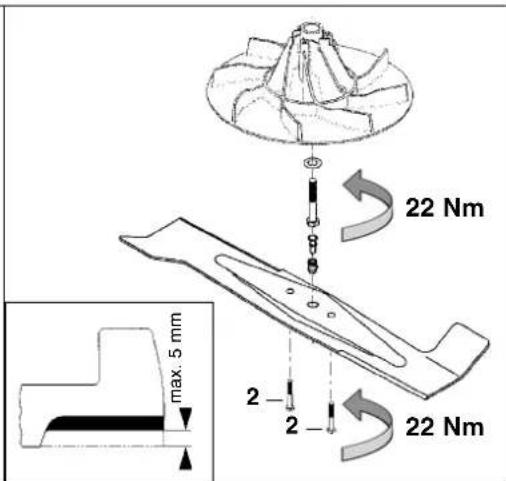

Sijpen van het mes 12

Indordolen lerying 5 Instellen van de aandrijingskabel

Underdenfer 5 ME 455,ME 455 M 130

Grasmaier bedrijfsklaar make 6 Standaard reserveonderdelen 13

Montage duwboom 6

Monteren van de grasopvangbox 6 Milieubescherming 13

Grasopvangbox vasthaken en loshaken Foutopsoring 14

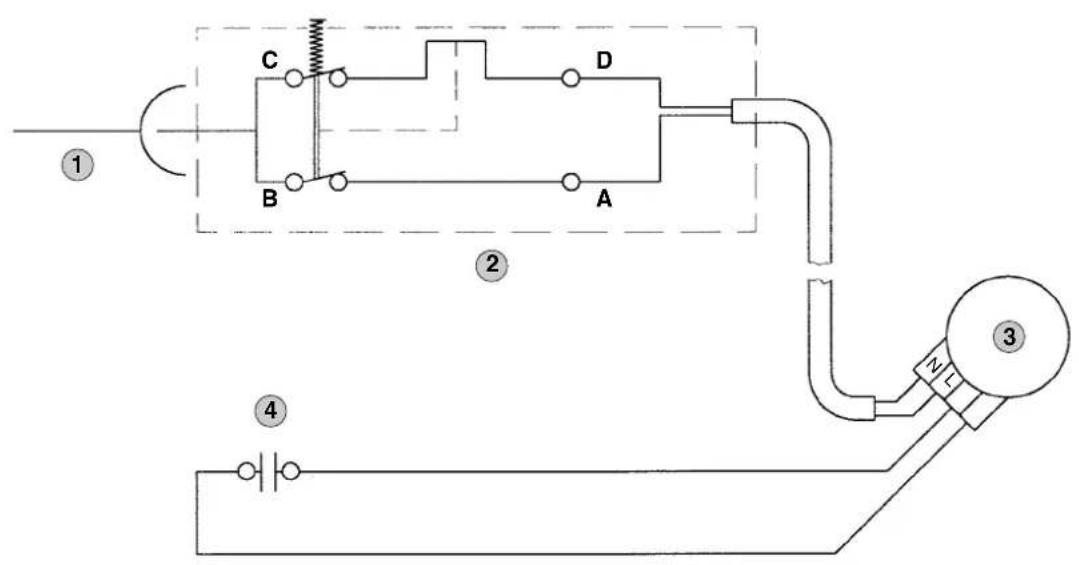

Instellen van de maaihoogte 7 Schakelschema 15

Tips bij het grasmaaien 7 Technische gegevens 16

Maaien op hellingen 7 Onderhaudeinetructione 17

Juiste belasting van de motor 8 Underwood's instructions

Als de grasmaaier blokkeert 8 CE-conformiteitsverklaring

Motorveiligheidsschakelaar 8 van de fabrikant 18

Activeren van de netzekering 8

Elektrisch aansluien van de graismaaier 9 VIKING werkt voortdurend aan de

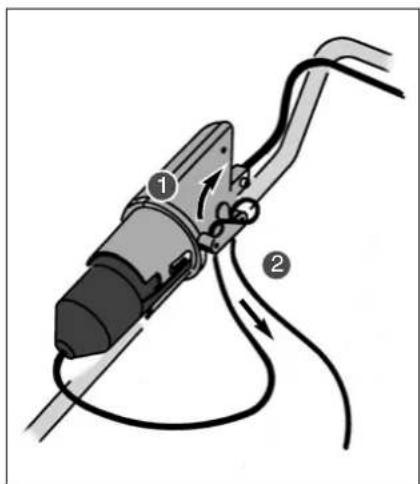

Trekontlasting 9 verdere ontwikkeling van zijn produk- ten. Wijzigingen in de levering qua

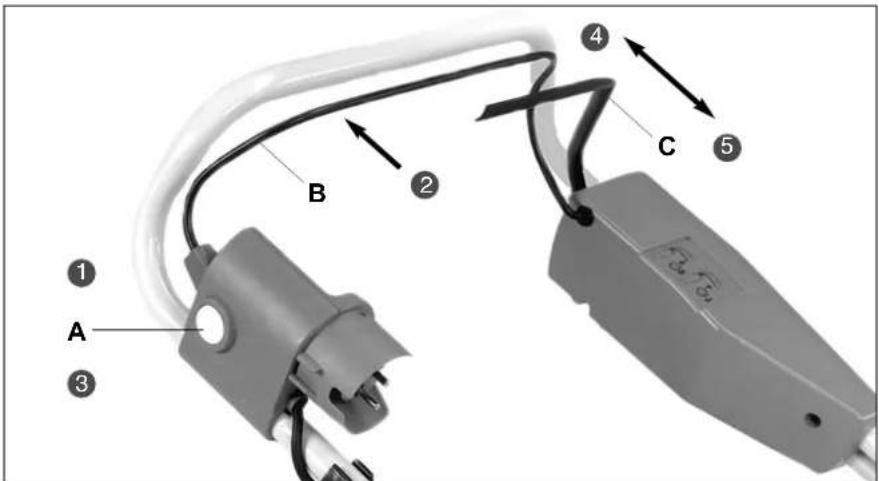

Wielaandrijving ME 455, ME 455 M 10 vorm, techniek en ultrusting要去en wij Grasopvangbox Jeegmaken 10 ons derhalve voorbehonden.

Aan de gegevens en afbeeldingen in\ deze handleiding+kennen aanrom geen\ aanspraken worden ontleend.

Bij het werken met de grasmaier dienen deze voorschriften ter voorkoming van ongevallen absolut in acht te worden genomen. Lees de gehele gebruik-saanwijzing zorgvuldig door alvorens het apparaat in gebruik te nemen. Bewaar de gebruiksaanwij-zing goed.

Maak u vertrouwd met de bedieningselementen en het gebruik van de machine. Sta nooit toe dat kinderen of andere Personen, die de bedieningshandleiding Niet kennen, de maaier gebruiken. Jongeren onder de 16一年多ogen de grasmaaier Niet gebruiken. Maai nooit verwij er Personen, met name kinderen, of dieren in de buurt zich.

Denk eraan dat degene die de machine bedient of de gebruiker verantwoordelijk is voor ongevallen met andere Personen of hun eigendommen.

Na het gebruik van alcohol, drugs of medicijnen die de reactiesnelheid nudelig beinvloeden mag Niet met het apparatusaat worden gewerkt.

Voor de eerste ingebruikname要去 instructies door de verkoper of een andere vakkundige worden gegeben.

De grasmaier is alleen voor het maaien van gras bestemd. Een andere toepassing is Niet toegestaan.

Wegens gevaar voor lichamelijk letsel van de gebruiker mag de grasmaaier Niet worden gebruikt voor het schoonmakers (afzuien, schoonblazen, sneeuwruimen) van voetpenen of als versnipperaar voor het Kleinmaken van snoeiafval van bomen en struiken.

Voorbereidende maatregelen

Tijdens het maaien moet altijd vast schoeisel en een lange broek worden gedragen. Maai Niet blootsvoets of op lichte sandalen.

• Controller het hele terrein waarop de grasmaier worden gebruikt en verwijder alle stenen, stokken, draden, botten van de hond en andere zaken die het mes kunnen beschadigen.
  Voor het gebruik moet altijd even op het oog worden gecontroleerd of het mes, de bevestigingschroef en de totale maaiunit zich in goede staat bevinden.
• Leen het apparatusaat alleen uit aan personen die met dit model en de bediening ervan vertrouwd zich en geef altijd de gebruiksaanwijzing mee.
• Neem de voorgeschreveen tijden voor het gebruik van tuinapparatuur met motoraandrijving inucht.

Voorbereidende maatregelen

Maai het gris Niet als het nat is.
- De door de fabrikant op de machine geinstalleerde schakelinrichtingen mogen nicht worden verwijderd of overbrugd, bijv. vastmaken van een schakelhendel aan de duwboom.
- Maai alleen bij daglicht of bij goede verlichting.
- Let.altijd op een goede stand bij het maaien op hellingen. Vermijd het maaien op erg steile hellingen.
Maai alleen stapvoets.
- Maai dwarfs op de helling, nooit maar boven of maar beneden.
- Wees bijzonder voorzichtig bij het veranderen van richting op de helling.

• Wees bijzonder voorlichtig bij het maarachten verplaatsen en bij het trekken van de grasmaier. Gevaar voor struikelen!
• Wees bijzonder voorzichtig als u de maaier要去ken of deze maar u toe trekt.
  Zet de motor af als de maaier bij het transport over andere oppervlakken dan gras omhoog moet worden gekanteld en als u de maaier van enaar het te maaien graveld transporteert.
• Gebruik de maaier nooit met beschadigde veiligheidsinrichtingen of beschemroosters of zonder gemonteerde veiligheidsinrichtingen, bijv. zonder keerplaat resp. zonder grasopvangbak.
• Schakel de motor volgens de voorschriften in en doe dit alleen als uw voeten zich op een veilige afstand van het snijgereed-schap bevinden.
  Bij het starten van de motor mag de maaier nicht worden gekanteld.
• Open de keerplaat of verwijder de grasopvangbak nooit zolang de motor loopt. Het ronddraaiende mes kan letseiverozaken.
• Herhaaldelijke inschakelingen binnen korteijd, in het bijzonder "spelen" met de schakelaar, dienen te worden vermeden.
• De door dit apparaat veroorzaakte spanningsschommelingen bij het starten kuren bij ontunjstige omstandigheden op het net storingen veroorzaken bij andere inrichtingen die opdezelfde groep+zijn aangesloten. In dit geval moeten passende maatregelen worden genomen (bijv. aansluiting op een andere groep dan de betroffen inrichting,gebruik van het apparaat op een stroomkring met een lagere impedantie).

Kans op letset! Houd handen of voeten nooit in de buurt van het draaiende snijgereedschap. Raak het ronddraaiende mes nooit aan. Blij aftijd uit de buurt van de uitwerpopening. Houd u steeds aan de door de duwstang bepalde veiligheidsafstand.
- Til of draag nooit een maaier met lopende motor.
- Zet de motor af en trek de stekker UIT het stopcontact:

• alvorens blokkeringen los temaken of verstoppingen in het grasuitworpkanaal te verhelpen,
• als het mes ergens op is gestoten.
  Het mes要去 worden gecontroleerd op eventuele beschadigingen,
• alvorens de maaier te controlleren, schoon te maken of werkzaamheden eraan uit te voeren zoals bijv. het verstellen van de maaihoogte,
• als de maiaer ongewoon sterk begint te vibreren. Onmiddelijke controle is geboden,
• als u bij de maaier wegloopt,

• alvorens bij te tanken.

• Let op het nalopen van het mes; tot stilstand duurt dit enkele seconden.

• Plaatselijke bepalingen können de minimumleeftijd van de gebruiker vastleggen.
• Om veiligheidsredenen mag de grasmaaier uitsluitend bij hellingen tot max. 25^ worden gebruikt.

0478 121 9900 B - NL

Onderhoud en reparations

Schakel de motor uit en trek de netstekker eruit, voordat u werkzaamheden aan het snijgereedschap verricht, voordat u onderhouds- en reinigingswerkzaamheden verricht, voordat u controleert of de voedingskabel verstrendgold of beschadigd is en voordat u het apparaat onbeheerd hinterlaat.

Verricht alleen onderhoudswerkzaamheden die in de gebruiksaanwijzing worden beschreiben. Neem voor alle andere werkzaamheden contact op met de klantenservice van VKING.

Gebruik alleen originele onderdelen. Dit geldt in het bijzonder voor snijgereedschap. Let bij het verrangen van het snijgereedschap op het juiste type snijgereedschap.

Zorg ervoor dat alle moeren, pennen en bouteu altijd goed vast zitten zodat de maaier zich in een veilige bedrijfstoestand bevindt.
- Mochten het mes of de grasmaaier op een hindernis of op een steen o.i.d. zijn gestoten, dan要去 deMAAier worden afgezet en moet er een deskundig onderzoek worden uitgevoerd.
- Controller regelmatig de grasopvang-inrichting op slijtage of verminding van de werkinq.
- Vervang om veiligheidsreden versleten of beschadigde onderdelen.

Onleesbaar geworden bevaren- en waarschuwingsbordjes op de maaier要去en worden vernieuwd. Uw VKINGvakhandel heeft reservestickers in vooraad.

Risico's door elektrische stroom

Bijzonder belangrijk voor de elektrische veiligheid+zijn stroomkabels, stekkers, de in- en uitschakelaar en het aansluitsnoor. Beschadigde kabels, koppelingen en stekkers of aansluitsnoren die nicht voldoen aan de voorschriften mogen nicht worden gebruikt om Niet het risico van een elektrische schok te lopen. Controlleraaroram de aansluitsnoren regelmatig op tekenen van beschadiging of veroudering (breekbaarheid).
- Het snoer moet bij het maaien van het mes weg worden gehonden.
- Gebruik buiten uitsluitend gegen vocht geisoleerde verlangkabels (zie ook onder: in bedrijf stellen).
Hoewel de aandrijfmotor is beschermd gegen spatwater, mag met de grasmaaier nicht bij regen en ook nicht in een natte omgeving worden gewerkt.
- Laat de grasmaier nicht onbeschermd in de regen staan.
- Verwijder de stekkeruit de contactdoosen trek waar bij Niet aan het snoer.
- Wonneer de grasmaaier buiten worden gebruikt,要去 de contactdoos voorzien zijn van een aardlekschakelaar (afschakelstroom max. 30mA ) of要去 bij de aansluiting een dergelijk schakelaar worden tussengevoegd. Voor nadere informatie(Intkunt u terecht bij de elektricien.

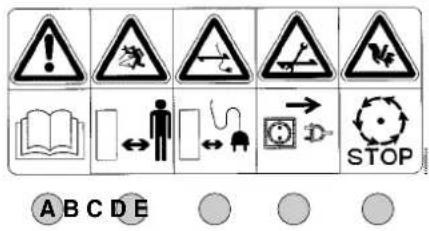

Beschrijvingen van de symbolen

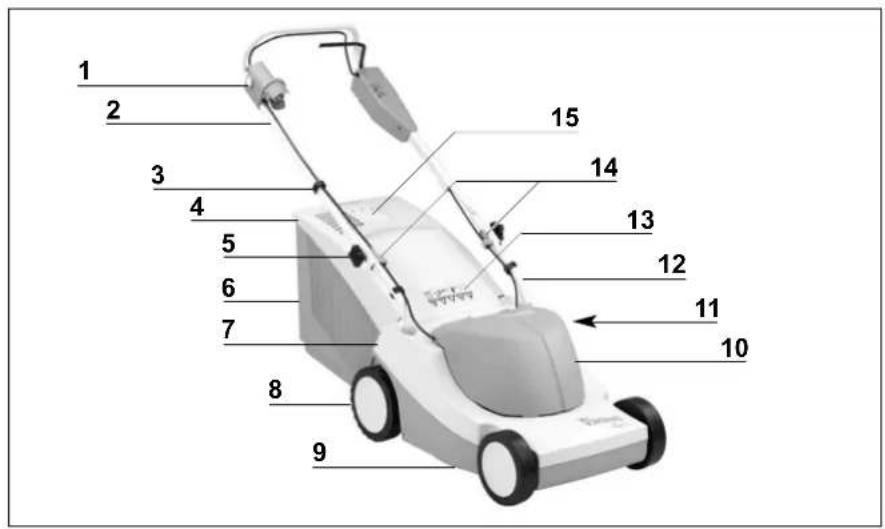

Beschrijving van de maaier

A Lees voor het in gebruik nemen van de machine de gebruiksaanwijzing.
B Houd derden uit de buurt van de gevarenzone.
C Houd het aansluitsnoer veg van het mes.
Schakel de motor uit en trek de netstekker eruit, voordat u werkzaamheden aan het snijgereedschap verricht, voordat u onderhouds- en reinigingswerkzaamheden verricht, voordat u controleert of de voedingskabel verstrendgel of beschadigd is en voordat u het apparaat onbeheerd中断laat.
E ATTENTIE - Messen lopen na.

1 In- en uitschakelaar
2 Duwboom bovenste gedeelte
3 Kabelclip
4 Bovenstuk grasopvangbox
5 Draaiknop
6 Onderstuk grasopvangbox
7 Bovenste gedeelte huis
8 Wielen

9 Onderste gedeelte huis
10 Motor
11 Centrale hoogteverstelling
12 Duwboom onderste gedeelte
13 Grasuitworpklep
14 Kabelgeleiding
15 Vulhoogte-indicator

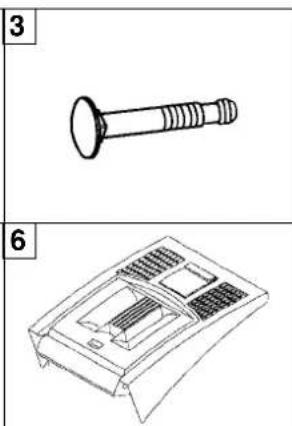

Pos.	Benaming Aant.
1 Frame 1
2 Draaiknop 2
3 Bout 2
4	Kabelclip Kabelclip (ME 455/ M) 3
5 Onderstuk grasopvangbox 1
6 Bovenstuk grasopvangbox 1
7	Pene	2
8 Kabelgeleiding 1 Kabelgeleiding (ME 455/ M)		2
9 Mulch-hulpstuk (ME 450 M, ME 455 M)		1
10	Gebruikershandleiding 1

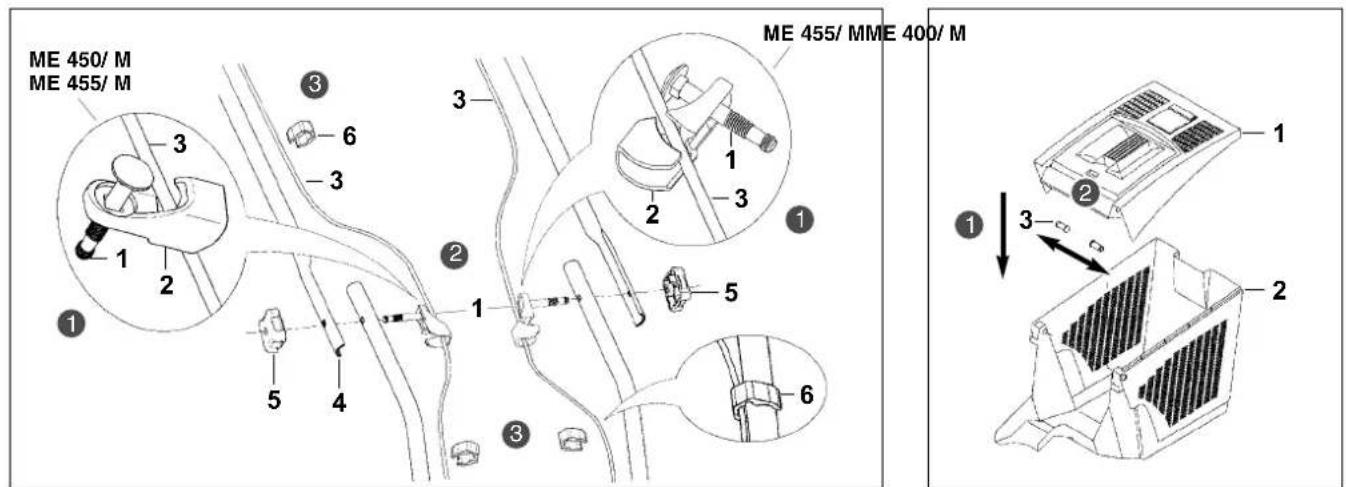

Montage duwboom Monteren van de grasopvangbox

Steekebdout1doordeopening in de kabelgeleiding 2 en haak de kabel 3 in de kabelgeleiding.
2 Monteer het bovenstuk van de duwstang 4 op de beiden onderstukken van de duwstang. Steek de bouten 1 (met kabelgeleiding) van binnen maar buiten door de boringen en schroef deze met de draaiknop 5 vast.

De speciale constructie van de schroefdraden voorkomt dat de draaiknopen vanzelf helemaal van de bouten+kunnen draaien (bescheming gegen verlies).

3 Bevestig de kabels zoals aufgebeeld door middel van kabelclips 6 aan het onderstuk van de duwstang.

1 Plaats het bovenste gedeelte 1 van de grasopvangbak op het onderste gedeelte 2.
Druk pen 3 van binnen door de hiervoor bedoelde gaten.

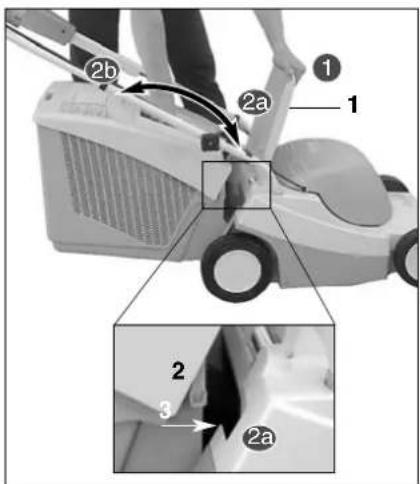

Grasopvangbox vasthaken en loshaken

Instellen van de maaihoogte

Tips bij het grasmaaien

ATTENTIE

Een Mooi en zichs graves wordt verkrogen door vaak maaien en kort houden van het gras. Niet te kort maaien bij een heet en droog klimaat omdat het gras anders door de zon verbranden onooglijk worden!

Met een scherp mes is het maaibeeld mooier dan met een stomp mes.

Laat messen.daarom regelmatig slijpen (vakhandel).

Maai geen nat gras of bij regen!

Gebruik om veiligheidsredenen aftijd een onbeschadigde grasopvangbak.

Attentie: Voor het vasthaken en los-haken van de grasopvangbox moet de grasmaier worden uitgeschakeld.

Trek de uitwerpklep 1aar boven.

Vastaken:

Haak de grasopvangbox met de haak 2 in de betreffende openings 3 aan het apparaat. Sluit de uitwerpklep 1 wee.

Loshaken:

Maak de grasopvangbox van de haak los en verwijder deze maarachten uit de grasmaier. Sluit de uitwerpklep 1 wee

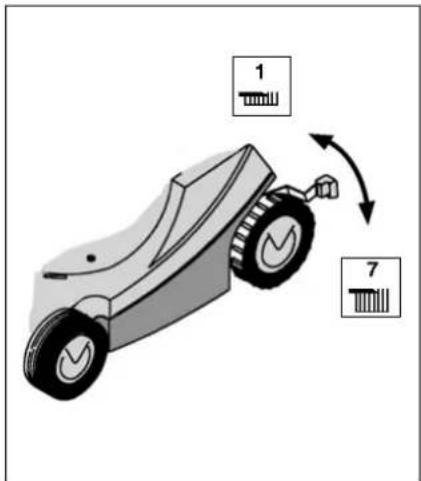

Centrale maaihoogteverstelling

Er kuren 7 verschilende snijhoogtes tussen 24 en 75~mm worden ingesteld. De verstelhendel voor de centrale hoogteverstelling bevindt zich bij het linker anschterwiel. Gebruikelijk zijn de snijstanden 2 t/m 6 Druk de verstelhendel eerstlicht in derichting van het wieI en klik de hendel daarna in de gewenste stand (= snijhoogte) vast.

Stand 1 = laagste snijhoogte Stand 7 = hoogste snijhoogte

Attentie! Stel de snijhoogte alleen bijuitgeschakelde motor in.

Maien op hellingen

Om veiligheidsredenen mag de grasmaaieruitsluitend bij hellingen tot max. 25^ worden gebruikt.

Geleid het aansluitsnoor bij het maaien. Aansluitsnoren kannen bij het maaien per ongeluk worden doorgesneden en bergen derhalve een hoog ongevalsrisico in zich. Maaiaarom alleen zo dat het aansluitsnoor algijd zichtaar in het al gemaaide gravveld ligt.

Attentie:

• Haal onmiddelijk eventuele knopenuit de kabel.
  Bij gebruik van een kabeltrommel moet het snoer helemaal zich aufgerold, anders kan er door elektrische waarstand vermogensverlies en oververhitting ontstaan.

Juiste belasting van de motor

Schakel de grasmaier Niet in hoog gras of met de laagste snijhoogte in.

De grasmaier mag slechts zo zwaar worden belast dat het motortoerental waar bij Niet wezenlijk terugloopt.

Stel bij een dalend toerental een hogere snijhoogte in en/of redueer de snelheid vooruit.

Als de grasmaier blokkeert

Onmiddelijk de motor afzetten en de stekker eruit trekken. Daarna deoorzaak van de storing verhelpen.

Motorveiligheidsschakelaar

Treedtijdens de werkzaamheden een overbelasting op, dan schakelt de thermische overbelastingsbeveiliging de motor automatisch uit en springt de rode motorveiligheidsschakelaar in de buurt van de aan/uit-knop waar buiten.

Oorzaken van overbelasting:

• maaien van te hoog gras of bij te laat ingestelde snijhoogte
• te große snelheid vooruit
• nicht geschikte of te lange aansluitkabel (spanningsverlies) (zie hoofdstuk "Apparaat aansluten")
• slechte reiniging van de koelluchttoevoer (ventilatiesleuven)

Opnieuw in gebruik nemen:

Na een afkoelingsperiode van ca. 10 minutes (afhankelijk van de omgev-ingsttemperatuur) cunt u de motorveiligheidsschakelaar bij de aan/uit-knop indrukken en kan het apparaat weeer worden ingeschakeld (zie hoofdstuk "In gebruik nemen").

Activeren van de netzekering

Wordt de veiligheidsschakelaar vaak geactiveerd, dan kan dit de volgende oorzaken hebben:

-Aansluitsnoer nicht geschikt, zie "elektrische aansluiting"
- Lichtnet overbelast: Sluit het apparaat op een andere stroomkring aan.

Optimaal maaibeeld

Voor een optimaal maairesultaat moet afwisselend in twee richtingen en metdezelfde snijhoogte worden gemaad.

Bij zeer hoog gras is het beter om twee keer met verschillende snijhoogtes te maaien.

ATTENTIE

• Controller het hele terrein waarop de grasmaaier worden gebruikt en verwijder alle stenen, stokken, draden, botten van de hond en andere zaken die het mes konnen beschadigen.
• Schakel de motor volgens de voorschriften in en doe dit alleen als uw voeten zich op een veilige afstand van het snijgereedschap bevinden.
• Wees bijzonder voorzichtig als u de maaier要去keren ofdeze aan u toe trekt.
  Kans op letse! Houd handen of voeten nooit in de buurt van het draaiende snijgereedschap. Raak het ronddraaiende mes nooit aan. Blij aktijd uit de buurt van deuitwerpopening. Houd u steeds aan de door de duwstang bepaalde veiligheidsafstand.
  Tijdens het maaien moet algid vast schoeisel en een lange broek worden gedragen. Maai Niet blootsvoets of op lichte sandalen.
  Maai nooit verwijl er Personen, met name kinderen, of dieren in de buurt zich.

Elektrisch aansluiten van de grasmaier

De spanning in het voedingsnet要去 met de aangegeven nominale spanning van het apparaat overeenkomen. Het snoer voor de aansluiting op het lichtnet要去 voldoende+zijn beveiligd (zekeringen;zie technische gegevens).

Als aansluitsnoer mogen alleen kabels
worden gebruikt die nicht Lichter zich dan
rubbergecoate leidingen H07 RN-F
DIN/VDE 0282 en een minimale
diameter hebben van 3× 1,5mm^2 De koppelingen van de aansluitsnoeren
moeten van rubber zich onf met rubber
zijn overtrokken en voldoen aan de
norm DIN/VDE 0620.

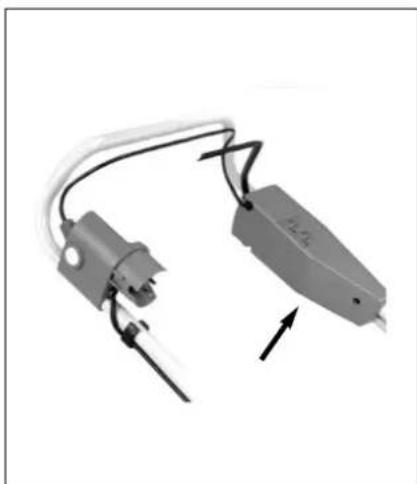

Trekontlasting

Om veiligheidsredenen moet de elektrische kabel altijd door trekontlasting worden geleid.

Bevestigen:

Vorm een Ius van de kabel en steek deze door het sleufgat
Leg dan de lus over de haak en trek deze vast.

In- en uitschakelen

Wielandrijving ME 455, ME 455 M

Grasopvangbox leegmaken

Grasmaier inschakelen

1 Druk de veiligheidsknop A in en houd deze ingedrukt.
Trek aan de hendel motorstop B en houd deze vast.
3 Laat veiligheidsknop A los.

Schakel de grasmaier Niet in hoog gras of met de laagste snijhoogte in.

Grasmaier uitschakelen

Laat de hendel motorstop B los.

Het mes kommt na een korte uitlooptijd tot stilstand.

Trek de aandrijvingshendel C aan, de aandrijving van de maaier start.

Snelheid: 3,2 km/h

Laat de aandrijvingshendel C los, de aandrijving van de maaier schakeltuit

Attentie: hierbij loopt de motor nog zolang u de motorstop-hendel B aangetrokken houdt.

Trek bij het verlaten van de grasmaaier de netstekker eruit.

Let op de afbeeldingen op de weergave van het vulpeil.

Als de weergave van het vulpeil (stand STOP) is gesloten, dan is de opvangbox vol en moet deze worden leeggemaakt

Open de grasopvangbox met behulp van clip A en klap het bovenstuk van de grasopvangbox maar boven open.
Klap de gevulde grasopvangbox.
haar achteren om.
3 Door de geintegreerde grep B kan de grasopvangbox gemakkelijk worden leeggemakt.

Klap het bovenstuk na het leegmaken dicht en klik het wee vast.

Attentie: Trek bij alle onderhoudswerkzaamheden en werkzaamheden aan de messen de

netstekker eruit.

Raak het mes nooit aan voordat het stilstaat.

Attentie:
Kans op letsel! Werk alleen met handschoenen.

Flindien u niedzakelijkhe hulpmiddelen beschikt, kan uw dealer u zeker behulpzaam zich.

Gebruik om veiligheidsredenen alleen originele onderdelen van VIKING.

Reinigen

Onderhoudsinterval: Na elk gebruik

Maak het apparaat na het maaien grondig schoon. Een zorgvuldige behandeling beschermt uw apparaat gegen beschadigingen en verlangt de levensduur. Verwijder verontreinigingen van de koelluchttoevoer (ventilatiesleuf)CUSSENDAUR. Verwijder verontreinigingen van de voelluchttoevoer (ventilatiesleuf) tussen de motorkap en het bovenstuk van de behuizing om voldoende koeling van de motor te konnen garanderen. Reinig de onderkant van de grasmaaier met een borstel en water. Haal eerst de aangekoeke til grasresten aan de behuizing en in het uitwerpkanaal met een houten staaf los.

04781219900B-NL

Richt waterstralen nooit op motor- ronderdelen, pakkingen, lagers en elektrische onderdelen zoals schake- laers. Dit kan leiden tot dure reparaties.

Motor

De elektromotor is onderhoudsvrij.

Kogellagers

De kogellagers van de wielen zijn onderhoudsvrij.

Duwboom bovenste gedeelte

Onderhoudsinterval: Voor elk gebruik

Het bovenstuk van de duwstang is voorzien van een isolatielaag. Bij beschadiging van deze isolatielaag要去 het bovenstuk van de duwstang worden verrangen.

Opslag

De ruimte waar de maaier worden opgeborgen, moet droog en schoon zijn. Bovendien要去 de maaier buiten bereik van kinderen worden opgeborgen.

Eventuale storingen aan de maai er van dieren aktijd voor het opbergen ervan te worden verholpen, zodat deze zich aktijd in een bedrijfszekere toestand bevindt.

Winterpauze

De ruimte waar de maaier opgeborgen wordt, moet droog, stofarm en buiten het bereik van kinderen zich.

Slijpen van het mes

om de 25 bedrijfsuren

Als het maairesultaat met de tijd verslechtert, is waarschijnlijk het mes stomp geworden.

Maaimedesemonteren:

Gebruik voor de demontage een houtblok 1 (ca. 60 × 60 ~mm ) om het maai-mes gegen te houden. (zie afb.) Draai de mesbout 2 (2x) los.

Het maaimes moet met inachtneming van de volgende punten worden bijgeslepen:

• Koel het mes bij het slijpen, bijv. met water. Het mag Niet blauw verkleuren,ondat anders het vermogen tot scherp blijven vermindert.
  Slijp het mes gelijkmatig om vibrationes door onbalans te voorkomen.
• Controleer het mes voor de inbouw op beschadigingen. Het mes moet worden vernieuwd als er kerven of scheuren zichtaar zijn of als de snijkanten 5 mm teruggeslepenংn (slijtagegrens).

Maaimes monteren:Onderhoudsinterval:

Monteer het maaimes met de omhooggebogen randen maar boven.

Gebruik voor de montage een houtblok 1 (ca. 60x60 mm) om het maaimes gegen te houden (zie afb.).

Draai de bout 2 (2x) met een aanhaal-koppel van 22 Nm vast.

ATTENTIE

De voorgeschreveen aantrekkoppels van de messchroeven dienen nauwkeurig te worden nageleefd odomat de veilige bevestiging van het mes ervan afhangt

Standaard reserveonderdelen

Milieubescherming

Instellen van de aandrijvingskabel ME 455,ME 455 M

Messen ME 400

61187020100

Messen ME 400 M

61187020110

Messen ME 450

61037020102

Messen ME 450 M

61037020111

Messen ME 455

61227020101

Messen ME 455 M

61037020111

Grasresten horen nicht in de vuilnisbak, maar moeten worden gecomposteerd.

De verpakkingen, het apparaat en de accessoires zijn van recyclebaar materiaaal en要去en overeenkomstig worden afgevoerd.

Door materiaalresten gescheiden en milieuubewust af te voeren, levert u een belangrijke bijdrage aan de recycling van waardevolle stoffen.

Bij een neue maaier is de kabel correct ingesteld.

Het kan voorkomen dat er door slijtage van de koppeling moet worden bijgesteld.

Hiervoor is op het paneel een stelschroef aangebracht.

De instelling dient zodenig te geschieden dat bij het aantrekken van de aandrijvingshendel de aandrijving begint. Wordt de hendel losgelaten, dan moet de aandrijving stoppen (bij de vakhandel za men u graag behulpzaam zich).

Foutopsoring

Storing Mogelijk oorzaak Oplossing
Motor start nicht	- Geen spanning-Aansluitkabel/stekker stekkeraansluiting defect	- Zekering controleren- Controleren (elektromonteur) verrangen
Sterke vibraties tijdens gelebruik	- De messenbouteen+zijn los- De motorbevestiging is los-Het mes is ongebalanceerd door verkeerd slijpen of breuk	- Messenbouteen vastdraaien (evt. contact opnemen met de klantenservice)- Bouten motorbevestiging vastdraai-en (contact opnemen met de klantenservice)- Mes slijpen (balanceren) of verrangen
Slecht gemaaid, grat worden geel	- Maaiames is stomp of versleten- De snelheid vooruit is in verhoud ing met de snijhoogte te hoog	- Maaiames slijpen of verrangen- Snelheid vooruit verminderen en/of juiste snijhoogte selecteren
Start slecht of het vermogen van motor worden minder	- Maaien van te hoog of te vochtig gras-Maaierhuis is verstopt	- De snijhoogte en de maaiselheid aan de te maaien oppervlakte aan-passen-Maaierhuis reinigen (voort het reini-gen netstekker eruit trekken)
Uitwerpkanaal verstopt - Maaiames is versleten	- Maaien van te hoog of te vochtig gras	- Maaiames verrangen- De snijhoogte en de maaiselheid aan de te maaien oppervlakte aanpassen

Netkabel met stekker en koppeling
A Blauw B Blauw
2 Veiligheidschakelaar
C Bruin D Bruin
3 Motor
4 Condensator

Eenheid ME 400/ M ME 450/ M ME 455/ M

Serienummer 6117 6101 6101Motor, Bouwwijze Elektromotor ElektromotorFabrikant Austria AntriebstechnikType BSRBF 0,75/2
Spanning V 230 230 230Opgenomen vermogen W 1200 1600 1600Zekeringen	A 10	10	10
Frequentie	Hz	50	50	50
Veiligheitsklasse		II	II	II
Beveiligingstype		IPX 4	IPX 4	IPX 4
Soort maai-inrichting		messenbalk	messenbalk	messenbalk
Maaibreedte	cm	38	43	43
Testtoerental	omdr./min	2800 2800 2800
Conform richtlijn 2000/14/EG:Gegarandeerdgeluidsvermogensniveau LWA	dB	90	94	94
Conform EN 836:Geluidsdrukniveau op de werkplek LpA	dB	77	79	79
Acceleratie op de bovenste leistang avhw	m/s2	1,6	1,6	1,6
Wielaandrijving		---	---	1 Gang
AantrekkoppelAansluitbusschroeven	Nm	22	22	22
Messenschroeven	Nm	22	22	22
Maaihoogte	mm	24 - 75	24 - 75	24 - 75
Grasopvangbak	I	40	60	60
L/ B/ H	cm	135/ 44/ 104	140/ 47/ 104	140/ 47/ 104
Gewicht	kg	19/ 20	25/ 26	27/ 28

Belangrijke aanwijzingen voor het onderhoud, voor de productgroep

Grasmaiers met elektromotor

Neem de volgende belangrijke aanwijzingen in ache om schade of overmatige slijtage aan uw VIKING-apparaat te vermijden:

1. Slijtageonderdelen

Sommige onderdelen van het VIKINGapparaat zich ook bij reglementair gebruik aan normale slijtage onderhevig en moeten afhankelijk van de gebruikswijze en gebruiksduurijdig worden verrangen.

Hieroe behoren o.a.:

• Messen
  -Opvangbox
  -V-riem

2. Inachtneming van de voorschriften in deze gebruiksaanwijzing

Het VIKING-apparaat moet zo z orgvuldig möglichk worden gebruikt, onderhonden en opgeslagen, zoals omschreiben in deze gebruiksaanwijz. Voor alle beschadigingen die door nicht inachtneming van veiligheids-, bedienings- en onderhoudsaanwijzin gen worden voroorzaakt, is de gebruiker zich verantwoordelijk.

Dit geldt met name voor:

• foutieve aansluiting (spanning)
• te dunne voedingskabel (diameter)
• Niet reglementair gebruik van het product
• het gebruik van Niet door VIKING toegelaten onderdelen, aanbouwap-. paraten of snijgereedschappen (zie VIKING-verkoopcontract)
• Niet door VIKING toegelaten wijzigingen aan het product
• het gebruik van het product bij sport- of wedstrijdevenementen
• gevolgschade door een product met defecte onderdelen verder te gebruiken

3. Onderhoudswerkzaamheden

Alle in het hoofdstuk "Onderhoud" vermelde werkzaamheden要去 regelmatin worden uitgevoerd. Voor zover deze onderhoudswerkzaamheden Niet door de gebruiker zich hun worden uitgevoerd,要去 deze aan een erkende dealer worden overgedragen. Worden deze werkzaamheden verzuiimt, dan kan schade ontstaan waarvoorde gebruiker verantwoordelijk is.

Hieroe behoren onder andere:

• beschadigingen aan de aandrijfmotor door Nietijdig of ondeskundiguitgevoerd onderhoud of onvoldoende reiniging van de koelluchttoevoer (ventilatiesleuven)
• corrosie- en andere gevolgschade door oneskundige opslag
• beschadigingen en gevolgschade door het gebruik van onderdelen die geen originele onderdelen van VIKING zichn
• beschadigingen door onderhoudsen reparatiewerkzaamheden die nicht in werkplaatsen van erkende dealerswerden uitgevoerd

Wij,

VIKING GmbH

verklaren, dat het toestel

Grasmaier, handgeduwd en met netvoeding

Fabrieksmerk:VIKING

Type: ME 400 ME 450

ME 400 M ME 450 M

ME 455

ME 455 M

Productie

kenmerk: 6117 6101

overeenstemt met de volgende

EG-richtlijnen:

98/37/EG, 73/23/EEG, 89/336/EEG

2000/14/EG

Het product is in overeenstemming met de volgende normen ontwikkeld en vervaardigd:

Toegepaste conformiteitsbeoordelingsprocedure:

Appendix VI

Naam en adres van de bevoegde instantie:

Director / hoofd Marketing

ME 400 M = ME 400

ME 450 ~M = ME 450+

ME 455 M = ME 455

Lama multiuso, Kit per mulching

#

Gentili clienti,
