GEBRUIKSAANWIJZING MVH-X580BT PIONEER

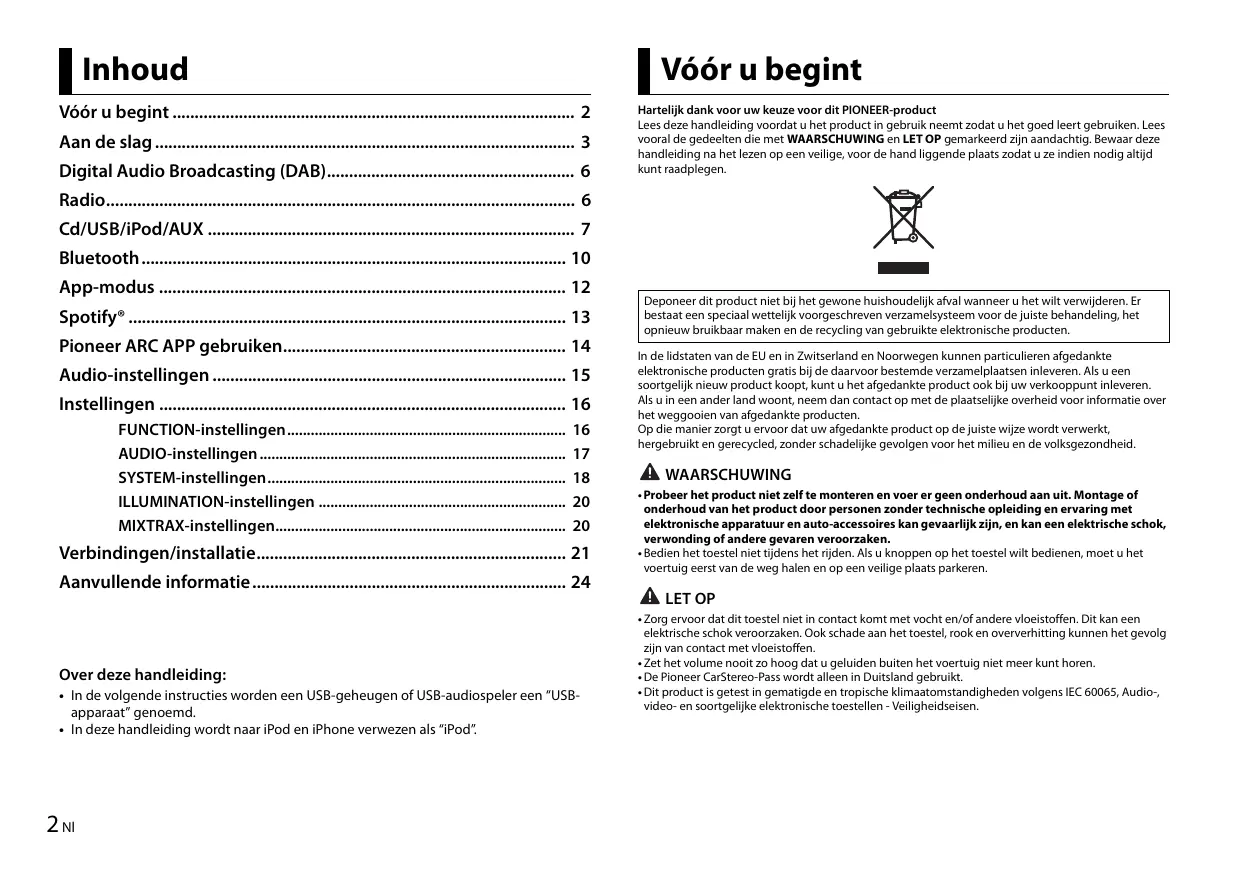

Verbindingen/installatie...................................................................... 21 Aanvullende informatie....................................................................... 24 Over deze handleiding:

• In de volgende instructies worden een USB-geheugen of USB-audiospeler een “USBapparaat” genoemd.
• In deze handleiding wordt naar iPod en iPhone verwezen als “iPod”. 2 Nl Deponeer dit product niet bij het gewone huishoudelijk afval wanneer u het wilt verwijderen. Er bestaat een speciaal wettelijk voorgeschreven verzamelsysteem voor de juiste behandeling, het opnieuw bruikbaar maken en de recycling van gebruikte elektronische producten. In de lidstaten van de EU en in Zwitserland en Noorwegen kunnen particulieren afgedankte elektronische producten gratis bij de daarvoor bestemde verzamelplaatsen inleveren. Als u een soortgelijk nieuw product koopt, kunt u het afgedankte product ook bij uw verkooppunt inleveren. Als u in een ander land woont, neem dan contact op met de plaatselijke overheid voor informatie over het weggooien van afgedankte producten. Op die manier zorgt u ervoor dat uw afgedankte product op de juiste wijze wordt verwerkt, hergebruikt en gerecycled, zonder schadelijke gevolgen voor het milieu en de volksgezondheid. WAARSCHUWING
• Probeer het product niet zelf te monteren en voer er geen onderhoud aan uit. Montage of onderhoud van het product door personen zonder technische opleiding en ervaring met elektronische apparatuur en auto-accessoires kan gevaarlijk zijn, en kan een elektrische schok, verwonding of andere gevaren veroorzaken.
• Bedien het toestel niet tijdens het rijden. Als u knoppen op het toestel wilt bedienen, moet u het voertuig eerst van de weg halen en op een veilige plaats parkeren. LET OP
• Zorg ervoor dat dit toestel niet in contact komt met vocht en/of andere vloeistoffen. Dit kan een elektrische schok veroorzaken. Ook schade aan het toestel, rook en oververhitting kunnen het gevolg zijn van contact met vloeistoffen.
• Zet het volume nooit zo hoog dat u geluiden buiten het voertuig niet meer kunt horen.
• De Pioneer CarStereo-Pass wordt alleen in Duitsland gebruikt.
• Dit product is getest in gematigde en tropische klimaatomstandigheden volgens IEC 60065, Audio-, video- en soortgelijke elektronische toestellen - Veiligheidseisen. LET OP Dit apparaat is geclassificeerd als een klasse 1 laserproduct onder de veiligheidsnormen voor laserproducten, IEC 60825-1:2007.

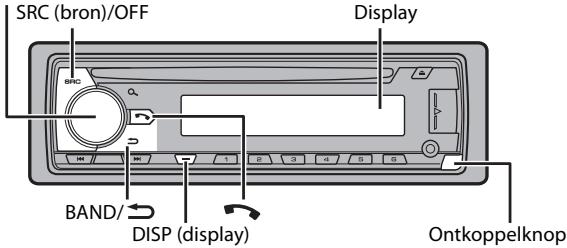

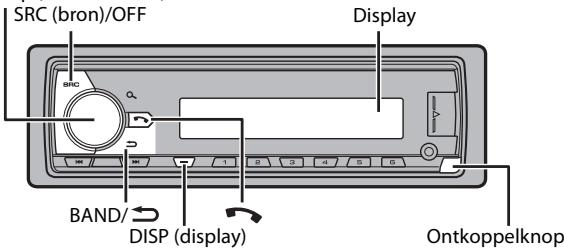

M.C.-knop (multicontrole) SRC (bron)/OFF Display Bij problemen Neem contact op met uw leverancier of het dichtstbijzijnde erkende Pioneer-servicecentrum als het toestel niet naar behoren functioneert. BAND/ Aan de slag DISP (display) Ontkoppelknop Vaak gebruikte functies Basisbediening De beschikbare knoppen zijn afhankelijk van het toestel. DEH-X7800DAB M.C.-knop (multicontrole) SRC (bron)/OFF Bediening Toestel inschakelen* Druk op SRC/OFF om het toestel in te schakelen. Hou SRC/OFF ingedrukt om het toestel uit te schakelen. Het volume regelen Draai de M.C.-knop. Een bron selecteren Druk herhaaldelijk op SRC/OFF. De display-informatie wijzigen Druk herhaaldelijk op DISP. Display BAND/ DISP (display) Actie Ontkoppelknop Terugkeren naar de vorige weergave/lijst Druk op BAND/ Terugkeren naar de normale weergave vanuit het menu Houd BAND/ Een oproep beantwoorden/beëindigen Druk op

• Wanneer de blauw/witte draad van het toestel verbonden is met het relaiscontact voor de automatische antenne van de auto, schuift de antenne uit wanneer de bron van het toestel wordt ingeschakeld. Om de antenne weer in te trekken, schakelt u de bron uit. Display-indicatie De volgende aanduiding kan variëren afhankelijk van het toestel. Indicatie Beschrijving Verschijnt wanneer er een lager niveau van het menu of de map bestaat.

Indicatie Beschrijving De microprocessor opnieuw instellen Verschijnt wanneer er een Bluetooth-telefoon via HFP (Hands Free Profile) (pagina 10) verbonden is met dit toestel en knippert terwijl de wachtstand geactiveerd is op de telefoon. Verschijnt wanneer er een Bluetooth-audiospeler via A2DP (Advanced Audio Distribution Profile) (pagina 10) verbonden is met dit toestel. Verschijnt wanneer de knop wordt ingedrukt. Verschijnt wanneer een verkeersprogramma wordt ontvangen. De microprocessor moet in de volgende situaties opnieuw worden ingesteld: – Vooraleer dit toestel voor het eerst na de installatie wordt gebruikt – Als het toestel niet goed werkt – Wanneer vreemde of foutieve berichten op het display verschijnen

Verwijder het voorpaneel (pagina 4). Druk op de RESET knop met een scherp voorwerp langer dan 8 mm. Verschijnt wanneer de functie TA (verkeersberichten) is ingesteld (pagina 17). Verschijnt wanneer de functie sound retriever ingesteld is (pagina 17). Verschijnt wanneer willekeurige weergave/shuffle is ingesteld (behalve wanneer BT AUDIO is geselecteerd als bron). Verschijnt wanneer weergave herhalen is ingesteld (behalve wanneer BT AUDIO is geselecteerd als bron). Verschijnt wanneer de iPod-bedieningsfunctie is ingesteld (pagina 9). RESET-knop Verschijnt wanneer een Bluetooth-verbinding is gemaakt (pagina 10). Instellingenmenu Het voorpaneel verwijderen Verwijder het voorpaneel om diefstal te voorkomen. Verwijder alle kabels en apparaten die verbonden zijn met het voorpaneel en schakel het toestel uit voor u het voorpaneel verwijdert. Ontkoppelen Bevestigen Wanneer u de contactschakelaar inschakelt na de installatie, verschijnt het instellingenmenu. WAARSCHUWING Gebruik het toestel niet in de standaardmodus wanneer een luidsprekersysteem voor netwerkmodus met het toestel verbonden is. Gebruik het toestel niet in de netwerkmodus wanneer een luidsprekersysteem voor standaardmodus met het toestel verbonden is. Dit kan de luidsprekers beschadigen.

• Stel het voorpaneel niet bloot aan te grote schokken.
• Stel het voorpaneel niet bloot aan direct zonlicht en hoge temperaturen.
• Bewaar het verwijderde voorpaneel altijd in een beschermtas of zak. 4 Nl Draai de M.C.-knop om de opties te selecteren, druk daarna op de knop om te bevestigen. Om naar de volgende menuoptie te gaan, dient u uw selectie te bevestigen. Menu-item Beschrijving LANGUAGE Selecteer de taal om tekstinformatie van een gecomprimeerd audiobestand weer te geven. [ENG](Engels), [РУС](Russisch), [TUR](Turks) Menu-item Beschrijving CLOCK SET Stel de klok in. 1 Draai de M.C.-knop om het uur aan te passen, druk daarna op de knop om te bevestigen. De indicator gaat automatisch naar de instelling voor de minuten. 2 Draai de M.C.-knop om de minuten aan te passen, druk daarna op de knop om te bevestigen. FM STEP Selecteer de FM-afstemstap uit 100 kHz of 50 kHz. [100], [50]

[ON] Voorzie een DAB-antenne van stroom. Selecteer deze optie wanneer u de optionele DAB-antenne (AN-DAB1, afzonderlijk verkocht) met dit toestel gebruikt. [OFF] Er wordt geen stroom naar een DAB-antenne gevoerd. Selecteer deze instelling wanneer u een passieve antenne zonder booster gebruikt. SPEAKER MODE Schakel tussen de twee werkwijzen: de 2-weg netwerkmodus (NETWORK) en de standaardmodus (STANDARD) volgens de verbindingen die u tot stand heeft gebracht. Raadpleeg pagina 15 voor meer informatie over werkwijzen. Nadat u de gewenste modus heeft gekozen, draait u de M.C.knop om [YES] te selecteren, druk daarna op de knop om te bevestigen.

• U kunt het instellingenmenu niet voltooien zonder de [SPEAKER MODE] in te stellen.
• Als de luidsprekermodus ingesteld is, kan deze instelling niet worden gewijzigd zonder de standaardinstellingen van dit product te herstellen. Herstel de standaardinstellingen om de instelling voor de luidsprekermodus te wijzigen (zie SYSTEM RESET of pagina 6). [STANDARD], [NETWORK]

Druk op de M.C.-knop om het hoofdmenu weer te geven. Draai aan de M.C.-knop om [SYSTEM] te selecteren, druk daarna op de knop om te bevestigen. Draai aan de M.C.-knop om [DEMO OFF] te selecteren, druk daarna op de knop om te bevestigen. Draai aan de M.C.-knop om [YES] te selecteren, druk daarna op de knop om te bevestigen. INITIAL-instellingen

Hou SRC/OFF ingedrukt tot het toestel uitschakelt. Hou SRC/OFF ingedrukt om het hoofdmenu weer te geven. Draai aan de M.C.-knop om [INITIAL] te selecteren, druk daarna op de knop om te bevestigen. Draai de M.C.-knop om een optie te selecteren, druk daarna op de knop om te bevestigen. OPMERKING De opties zijn afhankelijk van het toestel. Menu-item Beschrijving FM STEP Selecteer de FM-afstemstap uit 100 kHz of 50 kHz. [100], [50] REAR-SP [QUIT :YES] verschijnt als alle instellingen uitgevoerd zijn. Om terug te keren naar het eerste item van het instellingenmenu, draait u de M.C.knop om [QUIT :NO] te selecteren, druk daarna op de knop om te bevestigen. Druk op de M.C.-knop om de instellingen te bevestigen. Wanneer [DAB ANT PW] is ingesteld op [ON], verschijnt [UPDATING LIST] op het display en wordt de servicelijst bijgewerkt. OPMERKING Andere instellingen dan [SPEAKER MODE] kunt u gelijk wanneer uitvoeren bij de SYSTEM-instellingen (pagina 18) en INITIAL-instellingen (pagina 5). [FUL] [SW] Selecteer deze optie als een fullrange-luidspreker aangesloten is op de draden voor de achterluidspreker. Selecteer deze optie als een subwoofer rechtstreeks en zonder hulpversterker aangesloten is op de draden voor de achterluidspreker. Nederlands

De demonstratieweergave annuleren (DEMO OFF) SYSTEM UPDATE Selecteer [SYSTEM INFO] om de recentste systeeminformatie op [SYSTEM INFO], [S/ het toestel te bevestigen. Selecteer [S/W UPDATE] om het toestel bij te werken naar de W UPDATE] recentste software en de instellingen van het toestel te initialiseren. Voor meer informatie over de recentste software en het updaten van deze software kunt u terecht op onze website.

Menu-item Beschrijving

Voorzie een DAB-antenne van stroom. Selecteer deze optie wanneer u de optionele DAB-antenne (AN-DAB1, afzonderlijk verkocht) met dit toestel gebruikt. [ON] [OFF] Er wordt geen stroom naar een DAB-antenne gevoerd. Selecteer deze instelling wanneer u een passieve antenne zonder booster gebruikt. SYSTEM RESET [YES], [CANCEL] Selecteer [YES] om de instellingen van het toestel te initialiseren. Het toestel wordt automatisch opnieuw gestart. (Sommige instellingen blijven behouden zelfs nadat een reset van het toestel werd uitgevoerd.) Servicecomponenten vooraf instellen Servicecomponenten opslaan 1 Terwijl u de servicecomponent ontvangt die u wilt opslaan, houdt u een van de cijfertoetsen (1/ tot 6/ ) ingedrukt tot deze niet meer knippert. Opgeslagen servicecomponenten ontvangen 1 Selecteer de band, druk vervolgens op een cijfertoets (1/ tot 6/

Pauze-/tijdverschuivingsfuncties Digital Audio Broadcasting (DAB) Het toestel slaat recente uitzendingen automatisch op in het geheugen. De geheugencapaciteit van dit toestel is afhankelijk van de bitsnelheid van de gebruikte servicecomponent. De geheugencapaciteit bedraagt ca. vijf minuten voor 192 kbps. (Alleen voor de DEH-X7800DAB/MVH-X580DAB) Om DAB-signalen te ontvangen, sluit u een DAB-antenne (AN-DAB1) (afzonderlijk verkocht) aan op het toestel. Een servicecomponent zoeken

Druk op SRC/OFF om [DIGITAL RADIO] te selecteren. Druk op BAND/ om de band te selecteren uit [D1], [D2] of [D3]. Druk op om een servicecomponent te selecteren.

Pauzeren/hervatten 1 Houd DISP ingedrukt terwijl u de servicecomponent ontvangt. De tijdverschuivingsfunctie gebruiken 1 Houd BAND/ ingedrukt terwijl u de servicecomponent ontvangt. 2 Druk op (één minuut achteruit gaan)/ (één minuut vooruit gaan) om het weergavepunt aan te passen. OPMERKING Radio Hou ingedrukt en laat dan los om een beschikbare service te zoeken. Het scannen stopt wanneer het toestel een service ontvangt. Een servicecomponent uit servicelijsten selecteren 1 Druk tijdens DAB-ontvangst op .

Toont de lijst met alle servicecomponenten. Druk nogmaals op om alfabetisch een servicecomponent te zoeken. Selecteer een servicecomponent in de geselecteerde lijst, druk vervolgens op de M.C.-knop om te bevestigen. OPMERKING U kunt de servicelijst bijwerken door nogmaals op

6 Nl ingedrukt te houden. Om het bijwerken te annuleren, drukt u De tunerfrequenties van dit toestel zijn bedoeld voor gebruik in West-Europa, Azië, het Midden-Oosten, Afrika en Oceanië. Bij gebruik in andere regio's kan de ontvangst zwak zijn. De functie RDS (Radio Data System) werkt alleen in regio's die RDS-signalen voor FM-zenders uitzenden. Voorkeuzezenders ontvangen

Druk op een cijfertoets (1/ tot 6/

PTY-functies gebruiken OPMERKING U kunt een voorgeprogrammeerd kanaal selecteren door op draaien. Het toestel zoekt naar een zender op basis van de PTY (programmatype)-informatie. te drukken en de M.C.-knop te

-knoppen kunnen ook worden gebruikt om een voorkeuzezender te selecteren wanneer [SEEK] is ingesteld op [PCH] in de FUNCTION-instellingen (pagina 17).

Best stations memory (BSM) De zes sterkste zenders worden opgeslagen onder de cijfertoetsen (1/

Druk, nadat u een band heeft geselecteerd, op de M.C.-knop om het hoofdmenu weer te geven. Draai aan de M.C.-knop om [FUNCTION] te selecteren, druk daarna op de knop om te bevestigen. ingedrukt tijdens FM-ontvangst. Draai de M.C.-knop om een programmatype te selecteren uit [NEWS/INFO], [POPULAR], [CLASSICS] of [OTHERS]. Druk op de M.C.-knop. Het toestel begint naar een zender te zoeken. Als een zender gevonden is, wordt de servicenaam van het programma weergegeven. OPMERKINGEN

• Om het zoeken te annuleren, drukt u op de M.C.-knop.
• Het programma van bepaalde zenders kan afwijken van de doorgestuurde PTY.
• Als geen enkele zender het gewenste programmatype uitzendt, wordt gedurende ongeveer twee seconden [NOT FOUND] weergegeven en keert de tuner terug naar de oorspronkelijke zender. PTY-lijst Draai aan de M.C.-knop om [BSM] te selecteren, druk daarna op de knop om te bevestigen. Voor meer informatie over de PTY-lijst gaat u naar de volgende website: http://www.pioneer.eu/eur/products/25/121/tech/CarAudio/PTY.html Een zender handmatig zoeken 1 Als u de band heeft geselecteerd, drukt u op

om een zender te selecteren. Hou vervolgens ingedrukt en laat los om een beschikbare zender te zoeken. Het scannen stopt wanneer het toestel een zender ontvangt. Druk op om de zoekafstemming te annuleren. Houd Cd/USB/iPod/AUX OPMERKING

De CD-functie is niet beschikbaar voor de MVH-X580DAB/X580BT. Weergave OPMERKING [SEEK] moet ingesteld zijn op [MAN] in de FUNCTION-instellingen (pagina 17). Koppel de hoofdtelefoon los van het apparaat voor u het aansluit op het toestel. (1/ tot 6/ Nederlands Zenders handmatig opslaan 1 Terwijl u de zender ontvangt die u wilt opslaan, houdt u een van de cijfertoetsen ) ingedrukt tot hij niet meer knippert. OPMERKING U kunt een voorgeprogrammeerd kanaal selecteren door op te drukken en de M.C.-knop te draaien. Nadat u een kanaal heeft geselecteerd, houdt u de M.C.-knop ingedrukt om een station op te slaan.

Laadsleuf voor disc* bestandsindelingen en FLAC-bestandsindelingen en niet kan worden gebruikt met de MIXTRAXfunctie. (uitwerpen)* OPMERKING Als u een MTP-verbinding gebruikt, moet [ANDROID WIRED] ingesteld zijn op [MEMORY] in de SYSTEMinstellingen (pagina 19). AUX 1 Steek de stereo-miniplug in de AUX-ingangsaansluiting. 2 Druk op SRC/OFF om [AUX] als bron te selecteren. M.C.-knop (multicontrole) SRC (bron)/OFF OPMERKING USB-poort AUX-ingang (3,5mm-stereoaansluiting) Als [AUX] is ingesteld op [OFF] in de SYSTEM-instellingen, kan [AUX] niet worden geselecteerd als bron (pagina 19).

• Niet uitgerust voor MVH-X580DAB/X580BT Bedieningen 1 Plaats een disc met het etiket omhoog in de laadsleuf. Om een disc uit te werpen, dient u eerst de weergave te stoppen en vervolgens op drukken.

USB-apparaten (inclusief Android™)/iPod 1 Open het deksel van de USB-poort. 2 Sluit het USB-apparaat/de iPod aan met behulp van een geschikte kabel. U kunt diverse instellingen uitvoeren in de FUNCTION-instellingen (pagina 16). Merk op dat de volgende bedieningen niet werken voor een AUX-apparaat. Om een AUX-apparaat te bedienen, dient u het apparaat zelf te gebruiken. Actie Bediening Een map/album selecteren*1 Druk op 1/ of 2/ Een fragment/song (hoofdstuk) selecteren Druk op

Snel vooruit- of achteruitspoelen*2 Houd Een bestand in een lijst zoeken 1 Druk op om de lijst weer te geven. 2 Draai de M.C.-knop om de naam van het gewenste bestand (de gewenste map) of categorie te selecteren, druk daarna op de knop om te bevestigen. 3 Draai de M.C.-knop om het gewenste bestand te selecteren, druk daarna op de knop om te bevestigen. De weergave start. OPMERKING Om automatisch over te schakelen naar de bron [USB] wanneer er een USB-apparaat/iPod verbonden wordt met het toestel, stelt u [USB AUTO] in op [ON] bij de SYSTEM-instellingen (pagina 20). LET OP Gebruik een optionele Pioneer USB-kabel (CD-U50E) om het USB-apparaat te verbinden, want elk apparaat dat rechtstreeks op het toestel aangesloten is, steekt uit uit het toestel, wat gevaarlijk kan zijn. Voor u het apparaat loskoppelt, dient u de weergave te stoppen. AOA-verbindingen Raapleeg pagina 14 voor meer informatie over AOA-verbindingen. MTP-verbinding Een apparaat waarop Android OS 4.0 of recenter geïnstalleerd is, kan via MTP worden verbonden met het toestel met behulp van de bij het apparaat geleverde kabel. Afhankelijk van het aangesloten apparaat en het aantal bestanden op het apparaat kunnen audiobestanden/songs echter mogelijk niet via MTP worden afgespeeld. Merk op dat de MTP-verbinding niet compatibel is met WAV- 8 Nl

ingedrukt. Een lijst met bestanden in de geselecteerde Druk op de M.C.-knop wanneer een map/ categorie geselecteerd is. map/categorie weergeven*1 Een song in de geselecteerde map/ categorie weergeven*1 Hou de M.C.-knop ingedrukt wanneer een map/categorie geselecteerd is. Actie Bediening OPMERKING Alfabetisch zoeken (alleen voor een iPod) 1 Druk op om de lijst weer te geven. 2 Draai aan de M.C.-knop om de gewenste categorielijst te selecteren en druk vervolgens op om de alfabetische zoekmodus te activeren. (U kunt de alfabetische zoekmodus ook activeren door de M.C.-knop twee keer te verdraaien.) 3 Draai aan de M.C.-knop om een letter te selecteren en druk vervolgens op de knop om de alfabetische lijst weer te geven. Om alfabetisch zoeken te annuleren, drukt u op BAND/ De geselecteerde song/het geselecteerde album kan worden geannuleerd als u andere functies gebruikt dan functies uit de link-weergavemodus (bijv. snel vooruit en achteruit). Weergave herhalen Druk op 6/ Willekeurige weergave/shuffle Druk op 5/

Alles in shuffle weergeven (alleen iPod) Hou 5/ Weergave pauzeren/hervatten Druk op 4/PAUSE. Terug naar de rootmap (alleen voor cd/ USB)*1 Houd Schakelen tussen gecomprimeerde audio en CD-DA (alleen voor cd) Druk op BAND/

iPod-bediening U kunt het toestel bedienen via een aangesloten iPod. De volgende iPod-modellen zijn niet compatibel met deze functie. – iPod nano 1e generatie, iPod met video 1 Druk op BAND/ tijdens het afspelen en selecteer vervolgens de bedieningsmodus. [CONTROL iPod]: De iPod-functie van het toestel kan bediend worden op de aangesloten iPod. [CONTROL AUDIO]: De iPod-functie van het toestel kan alleen bediend worden met de knoppen op het toestel. In deze modus kan de aangesloten iPod niet worden inof uitgeschakeld. OPMERKINGEN ingedrukt. ingedrukt.

*1 Alleen gecomprimeerde audiobestanden *2 Wanneer u de functie snel vooruit- of achteruitspoelen gebruikt terwijl een VBR-bestand wordt afgespeeld, is de weergaveduur mogelijk niet correct. Nuttige functies voor iPod Link-weergavemodus Over MIXTRAX (alleen USB/iPod) De MIXTRAX-functie creëert een non-stop mix van uw muziekbibliotheek, aangevuld met verlichtingseffecten. Raadpleeg pagina 20 voor meer informatie over MIXTRAXinstellingen. OPMERKINGEN

• Deze functie is niet compatibel met een Android-apparaat dat via MTP is verbonden.
• Afhankelijk van het bestand/de song zijn geluidseffecten mogelijk niet beschikbaar.
• Schakelt de MIXTRAX-functie uit als de verlichtingseffecten hinderlijk zijn om uw wagen te besturen.

Druk op 3/MIX om MIXTRAX in/uit te schakelen. Nederlands U kunt songs oproepen op basis van de momenteel weergegeven artiest, album of genre. 1 Terwijl u naar een song luistert, houdt u ingedrukt om naar de linkweergavemodus te gaan. 2 Draai de M.C.-knop om de modus ([ARTIST], [ALBUM], [GENRE]) te selecteren, druk daarna op de knop om te bevestigen. De geselecteerde song/het geselecteerde album wordt weergegeven na de momenteel weergegeven song.

• Als u overschakelt naar de bedieningsmodus [CONTROL iPod] wordt het afspelen van de song gepauzeerd. Gebruik de aangesloten iPod om het afspelen te hervatten.
• De volgende bedieningen zijn nog steeds mogelijk op het toestel, zelfs als de bedieningsmodus ingesteld is op [CONTROL iPod]. – Pauze, snel vooruit/achteruit, song/hoofdstuk selecteren
• Het volume kan alleen worden geregeld op het toestel.

Bluetooth Bluetooth-verbinding Bluetooth-instellingen Menu-item Beschrijving DEVICELIST Geef de lijst met gekoppelde Bluetooth-apparaten weer. “*” verschijnt bij de apparaatnaam wanneer de Bluetoothverbinding tot stand is gebracht. DEL DEVICE Verwijder de apparaatinformatie. Belangrijk Als er drie of meer Bluetooth-apparaten (bijv. een telefoon en een afzonderlijke audiospeler) verbonden zijn, werken ze mogelijk niet goed.

Schakel de Bluetooth-functie van het apparaat in. ADD DEVICE Registreer een nieuw apparaat. Draai aan de M.C.-knop om [BT SETTING] te selecteren en druk vervolgens op de knop om te bevestigen. A.CONN Selecteer [ON] om automatisch een Bluetooth-apparaat te verbinden. Draai aan de M.C.-knop om [ADD DEVICE] te selecteren, druk daarna op de knop om te bevestigen. Het toestel zoekt naar beschikbare apparaten en geeft ze vervolgens weer in de apparaatlijst.

• Om het zoeken te annuleren, drukt u op de M.C.-knop.
• Als het gewenste apparaat niet in de lijst voorkomt, selecteert u [RE-SEARCH].
• Als er geen apparaat beschikbaar is, verschijnt [NOT FOUND] op het display. VISIBLE Druk op om het telefoonmenu weer te geven. [ON], [OFF] [ON], [OFF] Selecteer [ON] zodat een Bluetooth-apparaat het toestel kan detecteren wanneer het toestel via Bluetooth verbonden is met een ander apparaat. PIN CODE De PIN-code wijzigen. 1 Druk op de M.C.-knop om de instelmodus weer te geven. 2 Draai de M.C.-knop om een cijfer te selecteren. 3 Druk op de M.C.-knop om de cursor naar de volgende positie te brengen. 4 Nadat u de PIN-code heeft ingevoerd, houdt u de M.C.-knop ingedrukt. Als u, nadat u de PIN-code heeft ingevoerd, op de M.C.-knop drukt, keert u terug naar het invoerscherm voor de PIN-code en kunt u de PIN-code wijzigen. Selecteer [Pioneer BT Unit] op het display van het apparaat. DEV. INFO Controleer of hetzelfde getal van 6 cijfers op het toestel en op het apparaat verschijnt, selecteer vervolgens “Yes” op het apparaat. Schakel de apparaatinformatie op het display tussen de apparaatnaam en het Bluetooth-apparaatadres. GUEST MODE Selecteer [ON] om automatisch naar het [DEL DEVICE]-scherm te gaan wanneer het toestel reeds met drie apparaten is gekoppeld. Draai de M.C.-knop om een apparaat in de apparaatlijst te selecteren, druk daarna op de knop om te bevestigen. Hou de M.C.-knop ingedrukt om de weergegeven apparaatinformatie te schakelen tussen het Bluetooth-apparaatadres en de apparaatnaam. OPMERKINGEN
• [DEVICE FULL] verschijnt als het toestel al gekoppeld is met drie andere apparaten. Verwijder in dat geval een van de gekoppelde apparaten. Zie [DEL DEVICE] of [GUEST MODE] bij de Bluetoothinstellingen (pagina 10).
• Afhankelijk van het apparaat moet u een pincode invoeren in stap 7. Voer in dat geval [0000] in. TIP De Bluetooth-verbinding kan ook tot stand worden gebracht door het toestel te detecteren op het Bluetooth-apparaat. Om dit te doen moet [VISIBLE] in de Bluetooth-instellingen ingesteld zijn op [ON]. Voor meer informatie over de bediening van een Bluetooth-apparaat raadpleegt u de bedieningsinstructies bij het Bluetooth-apparaat. 10 Nl [DELETE YES], [DELETE NO] [ON], [OFF] A.PAIRING [ON], [OFF] Selecteer [ON] om het toestel en de iPhone automatisch te koppelen wanneer een iPhone via USB verbonden is met het toestel. (Deze functie is mogelijk niet beschikbaar, afhankelijk van de versie van iOS die u gebruikt.) Bluetooth-telefoon Breng eerst een Bluetooth-verbinding tot stand met de Bluetooth-telefoon (pagina 10). Tot twee Bluetooth-telefoons kunnen tegelijk worden verbonden. Belangrijk
• Als u het toestel in stand-by laat staan om uw telefoon via Bluetooth te verbinden terwijl de motor niet draait, kan de accu leegraken.
• Parkeer uw wagen op een veilige plaats en zet de parkeerrem aan voor u de bediening uitvoert. Telefoneren 1 Druk op

om het telefoonmenu weer te geven. Wanneer twee telefoons verbonden zijn, verschijnt eerst een telefoonnaam en vervolgens een telefoonmenu. Om naar een andere telefoon te schakelen, drukt u nogmaals op Draai aan de M.C.-knop om [RECENTS] of [PHONE BOOK] te selecteren en druk vervolgens op de knop om te bevestigen. Als u [PHONE BOOK] selecteert, gaat u verder met stap 4. Draai aan de M.C.-knop om [MISSED], [DIALLED] of [RECEIVED] te selecteren en druk vervolgens op de knop om te bevestigen. Draai de M.C.-knop om een naam of telefoonnummer te selecteren, druk daarna op de knop om te bevestigen. Het telefoongesprek begint. Actie Bediening De privacymodus in- of uitschakelen Druk tijdens het gesprek op BAND/ Telefoonnummers opslaan 1 Selecteer een telefoonnummer uit een telefoonboek of gesprekslijst. 2 Hou een van de cijfertoetsen (1/ tot 6/ ) ingedrukt. De contactpersoon wordt opgeslagen onder het geselecteerde voorkeuzenummer. Om een oproep tot stand te brengen met behulp van een voorkeuzenummer, drukt u op een van de cijfertoetsen (1/ tot 6/ ), waarna u op de M.C.-knop drukt. Spraakherkenning (alleen voor iPhone) Deze functie is alleen beschikbaar wanneer een iPhone die over spraakherkenning beschikt, via Bluetooth verbonden is met het toestel. 1 Houd ingedrukt om de spraakherkenningsfunctie te activeren. 2 Druk op de M.C.-knop en spreek in de microfoon om spraakopdrachten te geven. Druk op BAND/ Een binnenkomende oproep beantwoorden 1 Druk op wanneer er een oproep binnenkomt.

om de spraakherkenningsfunctie te sluiten. OPMERKING Voor meer informatie over de mogelijkheden van spraakherkenning raadpleegt u de bij uw iPhone geleverde handleiding. TIP Wanneer twee telefoons via Bluetooth op het toestel zijn aangesloten en er een binnenkomende oproep is wanneer een telefoon voor een oproep wordt gebruikt, verschijnt een bericht op het display. Om de binnenkomende oproep te beantwoorden, dient u de lopende oproep te beëindigen. Basisbedieningen Telefoonmenu Menu-item Beschrijving RECENTS De lijst met gemiste oproepen weergeven. [MISSED] [DIALLED] Bediening Een oproep beëindigen Druk op Een binnenkomende oproep weigeren Houd ingedrukt wanneer er een oproep binnenkomt. Tussen de huidige beller en een beller in wacht schakelen Druk op de M.C.-knop. Een beller in wacht annuleren Houd Het stemvolume van de beller aanpassen (als de privémodus ingeschakeld is, is deze functie niet beschikbaar) Draai tijdens het gesprek aan de M.C.-knop.

[RECEIVED] De lijst met gevormde nummers weergeven. De lijst met ontvangen oproepen weergeven. PHONE BOOK*1 De contactpersonen weergeven die vanaf uw telefoon werden overgezet. Stel [VISIBLE] bij de Bluetooth-instellingen in op [ON] om via dit toestel door de contactpersonen te bladeren. PRESET 1-6 Voorgeprogrammeerde telefoonnummers opnieuw bellen. U kunt voorgeprogrammeerde telefoonnummers ook bellen door op een van de cijfertoetsen (1/ tot 6/ ) te drukken. A.ANSR*2 Selecteer [ON] om een binnenkomende oproep automatisch te beantwoorden. ingedrukt. [ON], [OFF]

Menu-item Beschrijving R.TONE Selecteer [ON] als de beltoon niet uit de luidsprekers van de wagen komt. Afhankelijk van de aangesloten telefoon werkt deze functie mogelijk niet. [ON], [OFF] PB INVT Keer de volgorde van de namen in het telefoonboek om (naamweergave).

Selecteer of de contactpersonen op uw telefoon al dan niet automatisch overgezet worden wanneer uw telefoon verbonden wordt met het toestel.

• Wanneer er voor de eerste keer verbinding gemaakt wordt, worden de contactpersonen op uw telefoon automatisch overgezet, ongeacht de instelling van [PB A.SYNC].
• Als u overschakelt van [ON] naar [OFF] wordt de automatische synchronisatie niet uitgevoerd tijdens de volgende verbinding.
• Als u overschakelt van [OFF] naar [ON], wordt de automatische synchronisatie uitgevoerd wanneer u uw telefoon verbindt met het toestel.
• Tijdens de automatische synchronisatie kan de synchronisatie niet geannuleerd worden, zelfs niet als u [OFF] selecteert. [ON], [OFF] BT SETTING Bluetooth-audio Belangrijk
• Afhankelijk van de aangesloten Bluetooth-audiospeler is de functionaliteit tot een van de volgende twee niveaus beperkt: – A2DP (Advanced Audio Distribution Profile); hiermee kunt u muziek op de audiospeler alleen afspelen. – AVRCP (Audio/Video Remote Control Profile); hiermee kunt u muziek afspelen, pauzeren, songs selecteren enz.
• Het geluid van de Bluetooth-audiospeler wordt gedempt wanneer u de telefoon gebruikt.
• Als de Bluetooth-audiospeler in gebruik is, kan niet automatisch verbinding worden gemaakt met een Bluetooth-telefoon.
• Afhankelijk van het aangesloten type Bluetooth-audiospeler kunnen sommige bedienings- of informatiefuncties niet beschikbaar zijn. 12 Nl Druk op SRC/OFF om [BT AUDIO] als bron te selecteren. Druk op BAND/ om het afspelen te starten. Basisbedieningen U kunt diverse instellingen uitvoeren in de FUNCTION-instellingen (pagina 16). Actie Bediening Snel vooruit of achteruit Hou Selecteer een fragment Druk op

Weergave pauzeren/hervatten Druk op 4/PAUSE. Een bestand in een lijst zoeken om een lijst weer te geven. 1 Druk op 2 Draai de M.C.-knop om de gewenste mapnaam te selecteren, druk daarna op de knop om te bevestigen. 3 Draai de M.C.-knop om het gewenste bestand te selecteren, druk daarna op de knop om te bevestigen. De weergave start. U kunt diverse instellingen aanpassen voor Bluetoothverbindingen. Raadpleeg pagina 10 voor meer informatie over Bluetooth-instellingen. *1 De contactpersonen in uw telefoon worden normaal gezien automatisch overgezet wanneer de telefoon wordt aangesloten. Als dit niet het geval is, gebruikt u uw telefoon om de contactpersonen over te zetten. *2 Als twee telefoons verbonden zijn, werkt deze functie niet voor oproepen die binnenkomen terwijl een van de telefoontoestellen voor een oproep wordt gebruikt.

Breng een Bluetooth-verbinding tot stand met de Bluetooth-audiospeler.

• Afhankelijk van het verbonden apparaat zijn deze handelingen mogelijk niet beschikbaar. App-modus U kunt via dit toestel een applicatie op een iPhone-/Android-apparaat gebruiken. In sommige gevallen kunt u een applicatie bedienen met het toestel. Meer informatie over compatibele apparaten vindt u op onze website. Belangrijk Voor gebruik van applicaties van derden worden mogelijk persoonsgegevens gebruikt of moet u zulke gegevens verstrekken, bijvoorbeeld door het opzetten van een gebruikersaccount of op andere wijze, en voor sommige applicaties worden mogelijk geolocatiegegevens gebruikt. ALLE APPLICATIES VAN DERDEN VALLEN UITSLUITEND ONDER VERANTWOORDELIJKHEID VAN HUN UITGEVER, INCLUSIEF MAAR NIET BEPERKT TOT HET VERZAMELEN EN BEVEILIGEN VAN GEBRUIKERSGEGEVENS EN HET PRIVACYBELEID. DOOR EEN APPLICATIE VAN DERDEN TE GEBRUIKEN, GAAT U ERMEE AKKOORD OM U TE INFORMEREN OVER DE GEBRUIKSVOORWAARDEN EN HET PRIVACYBELEID VAN DE UITGEVER ERVAN. ALS U NIET AKKOORD GAAT MET DE GEBRUIKSVOORWAARDEN OF HET BELEID VAN EEN UITGEVER OF GEEN TOESTEMMING GEEFT VOOR HET GEBRUIK VAN GEOLOCATIEGEGEVENS (INDIEN VAN TOEPASSING), MOET U DE APPLICATIE NIET GEBRUIKEN. Voor iPhone-gebruikers Deze functie is compatibel met iPhones en iPod touches waarop iOS 5.0 of later geïnstalleerd is. Voor gebruikers van Android-apparaten Deze functie is compatibel met apparaten waarop Android OS 2.3 of later geïnstalleerd is. OPMERKING Actie Bediening Een track selecteren Druk op Snel vooruit- of achteruitspoelen Houd Het afspelen pauzeren/hervatten Druk op BAND/ PIONEER IS NIET AANSPRAKELIJK VOOR APPLICATIES VAN DERDEN OF HUN INHOUD, INCLUSIEF MAAR NIET BEPERKT TOT HUN NAUWKEURIGHEID OF VOLLEDIGHEID. DE INHOUD EN DE FUNCTIONALITEIT VAN DERGELIJKE APPLICATIES ZIJN UITSLUITEND DE VERANTWOORDELIJKHEID VAN DE LEVERANCIER VAN DE APPLICATIE. Een applicatie weergeven via het toestel

Verbind dit toestel met het mobiele apparaat.

• iPhone via USB (pagina 8)
• iPhone/Android-apparaat via Bluetooth (pagina 10) Druk op de M.C.-knop om het hoofdmenu weer te geven. Draai aan de M.C.-knop om [SYSTEM] te selecteren, druk daarna op de knop om te bevestigen. Draai de M.C.-knop om [PHONE CONNECT] te selecteren en druk daarna op de knop om te bevestigen. Draai de M.C.-knop om een van de volgende mogelijkheden te selecteren en druk daarna op de knop om te bevestigen.
• Selecteer [IPHONE/IPOD] voor iPhone.
• Selecteer [ANDROID] voor een Android-apparaat. Draai aan de M.C.-knop om een van de volgende mogelijkheden te selecteren.
• Select [WIRED] voor de USB-verbinding.
• Select [BLUETOOTH] voor de Bluetooth-verbinding. OPMERKING Druk op SRC/OFF om [APP] te selecteren. U kunt diverse instellingen uitvoeren in de FUNCTION-instellingen (pagina 16).

Spotify® Spotify is een verspreidingsservice voor muziekstreaming die niet aangesloten is bij Pioneer. Meer informatie vindt u op http://www.spotify.com. De Spotify-toepassing is beschikbaar voor iPhone- en Android-telefoons. Raadpleeg https://support.spotify.com/ voor de recentste informatie over compatibiliteit. Om te genieten Spotify als u rijdt, download eerst de Spotify app op uw iPhone of Android toestel. U kunt het downloaden op de iTunes App Store of Google Play™. Kies een gratis account of een betaalde Premium account, ofwel in de app of op spotify.com. Een Premium account geeft u meer functies, zoals offline luisteren. Belangrijk

• Dit product omvat Spotify-software, die onderworpen is aan licenties van derden, die u hier kunt vinden: www.spotify.com/connect/third-party-licenses.
• Voor informatie over de landen en regio's waar Spotify kan worden gebruikt, gaat u naar https:// www.spotify.com/us/select-your-country/. Luisteren naar Spotify Update de firmware van Spotify naar de recentste versie voor u de applicatie gebruikt.

Bedien het mobiele apparaat om de applicatie te starten. Basisbedieningen

Verbind dit toestel met het mobiele apparaat.

• iPhone via USB (pagina 8)
• iPhone/Android-apparaat via Bluetooth (pagina 10) Als u een USB -verbinding kiest, gaat u verder met stap 6. Druk op SRC/OFF om [SPOTIFY] te selecteren. Houd BAND/ Nederlands

Als de verbindingsinstelling wordt gewijzigd, verschijnt op het display een bericht om u te informeren dat de verbindingsinstelling is gewijzigd. Druk op de M.C.-knop en draai de M.C.-knop om [SRC OFF :YES] te selecteren en druk daarna op de knop om te bevestigen. Het toestel wordt automatisch uitgeschakeld en de instelling wordt uitgevoerd.

ingedrukt om [PHONE CONNECT] weer te geven. Draai de M.C.-knop om een van de volgende mogelijkheden te selecteren en druk daarna op de knop om te bevestigen.

• Selecteer [IPHONE/IPOD] voor iPhone.
• Selecteer [ANDROID] voor een Android-apparaat. Draai aan de M.C.-knop om [BLUETOOTH] te selecteren voor een iPhone/Androidapparaat via Bluetooth.

Als de verbindingsinstelling wordt gewijzigd, verschijnt op het display een bericht om u te informeren dat de verbindingsinstelling is gewijzigd. Druk op de M.C.-knop en draai de M.C.-knop om [SRC OFF :YES] te selecteren en druk daarna op de knop om te bevestigen. Het toestel wordt automatisch uitgeschakeld en de instelling wordt uitgevoerd. Druk op SRC/OFF om [SPOTIFY] te selecteren. Open de applicatie Spotify op het mobiele apparaat en start de weergave. Pioneer ARC APP gebruiken U kunt het toestel bedienen via een Pioneer ARC APP die geïnstalleerd is op een iPhone/ Android-apparaat. In sommige gevallen kunt u via het toestel bepaalde functies van de toepassing gebruiken, zoals bronselectie, pauzeren enz. Raadpleeg de helpfunctie van de toepassing voor meer informatie over welke functies er beschikbaar zijn in de toepassing. Basisbedieningen WAARSCHUWING U kunt diverse instellingen uitvoeren in de FUNCTION-instellingen (pagina 16). OPMERKING De beschikbare functies zijn afhankelijk van het soort inhoud (track/album/artiest/afspeellijst/radio) dat u wilt afspelen. Actie Bediening Een fragment overspringen Druk op Een track in een lijst zoeken 1 Druk op (lijst) om de lijst weer te geven. 2 Draai de M.C.-knop om de gewenste categorie te selecteren, druk daarna op de knop om te bevestigen. 3 Draai de M.C.-knop om het gewenste bestand te selecteren, druk daarna op de knop om te bevestigen. De weergave start. Het afspelen pauzeren/hervatten

Druk op 4/PAUSE. Duim omhoog (alleen voor radio) Druk op 1/

Duim omlaag (alleen voor radio) Druk op 2/

Willekeurige weergave (alleen voor track/ album/artiest/afspeellijst) Druk op 5/

Weergave herhalen (alleen voor track/ album/artiest/afspeellijst) Druk op 6/

Start een radiokanaal op basis van de song die momenteel wordt afgespeeld. 1 Houd (lijst) ingedrukt om een radiozender te starten. 2 Druk op de M.C.-knop.

• Deze functie is mogelijk niet beschikbaar, afhankelijk van de geselecteerde song. OPMERKING Sommige functies van Spotify kunnen niet op het toestel worden bediend. 14 Nl Bedien de toepassing niet terwijl u rijdt. Parkeer uw wagen op een veilige plaats voor u de bedieningselementen van de toepassing gebruikt. Voor iPhone-gebruikers Deze functie is compatibel met iPhones (iPhone 5 of later) en iPod touches waarop iOS

8.0 of later geïnstalleerd is.

U kunt Pioneer ARC APP downloaden op iTunes App Store. Voor gebruikers van Android-apparaten Deze functie is compatibel met apparaten waarop Android OS 4.1 of later geïnstalleerd is en die ook AOA (Android Open Accessory) 2.0 ondersteunen. U kunt Pioneer ARC APP downloaden op Google Play. OPMERKING Sommige Android-apparaten die via AOA 2.0 verbonden zijn, werken mogelijk niet goed of produceren geluiden ten gevolge van hun eigen softwareontwerp, ongeacht de OS-versie. Een verbinding tot stand brengen met Pioneer ARC APP

Verbind dit toestel met het mobiele apparaat.

• iPhone/Android-apparaat via USB (pagina 8)
• iPhone/Android-apparaat via Bluetooth (pagina 10) Druk op de M.C.-knop om het hoofdmenu weer te geven. Draai aan de M.C.-knop om [SYSTEM] te selecteren en druk vervolgens op de knop om te bevestigen. Draai de M.C.-knop om [PHONE CONNECT] te selecteren en druk daarna op de knop om te bevestigen. Draai de M.C.-knop om een van de volgende mogelijkheden te selecteren en druk daarna op de knop om te bevestigen.
• Selecteer [IPHONE/IPOD] voor iPhone.

• Selecteer [ANDROID] voor een Android-apparaat. Actie Bediening Draai aan de M.C.-knop om een van de volgende mogelijkheden te selecteren.
• Select [WIRED] voor de USB-verbinding.
• Select [BLUETOOTH] voor de Bluetooth-verbinding. Ga verder met stap 10 als u de USB--verbinding voor iPhone of de Bluetoothverbinding selecteert. Het afspelen pauzeren/hervatten Druk op 4/PAUSE. OPMERKING

Als de verbindingsinstelling wordt gewijzigd, verschijnt op het display een bericht om u te informeren dat de verbindingsinstelling is gewijzigd. Druk op de M.C.-knop en draai de M.C.-knop om [SRC OFF :YES] te selecteren en druk daarna op de knop om te bevestigen. Het toestel wordt automatisch uitgeschakeld en de instelling wordt uitgevoerd. U kunt ook diverse instellingen uitvoeren in de AUDIO-instellingen (pagina 17). Herhaal stappen 2 en 3. Dit toestel heeft twee werkwijzen: netwerkmodus en standaardmodus. U kunt naar wens tussen de modi schakelen (pagina 5). Draai aan de M.C.-knop om [ANDROID WIRED] te selecteren en druk vervolgens op de knop om te bevestigen. Draai aan de M.C.-knop om [APP CONTROL] te selecteren voor een Androidapparaat dat verbonden is via USB. Als [ON] is geselecteerd in [P.APP AUTO ON] (pagina 19), start Pioneer ARC APP op het Android-toestel automatisch en worden alle stappen voltooid. OPMERKING Als Pioneer ARC APP niet op uw Android-toestel werd geïnstalleerd, verschijnt een bericht op uw Android-toestel om u te vragen de applicatie te installeren. Selecteer [OFF] in [P.APP AUTO ON] om het bericht te verwijderen (pagina 19). 10 Druk op SRC/OFF om een bron te selecteren. 11 Start Pioneer ARC APP op het mobiele apparaat. Netwerkmodus U kunt een 2-weg + SW multi-versterker- en multi-luidsprekersysteem creëren met een hogetonenluidspreker, middentonenluidspreker en subwoofer voor de weergave van hoge, midden- en lage frequenties (banden). Standaardmodus U kunt een systeem met 4 luidsprekers creëren, met luidsprekers vooraan en achteraan of luidsprekers vooraan en subwoofers, of een systeem met 6 luidsprekers, met luidsprekers vooraan en achteraan en subwoofers. De kantelfrequentie en de helling aanpassen U kunt de applicatie ook starten door de M.C.-knop ingedrukt te houden als u de USB-verbinding voor iPhone of de Bluetooth-verbinding selecteert. Muziek beluisteren op een Android-apparaat Netwerkmodus: [HIGH] (hogetonenluidspreker HPF), [MID HPF] (middentonenluidsprekerHPF), [MID LPF] (middentonenluidspreker LPF), [SUBWOOFER] Standaardmodus:

[FRONT], [REAR], [SUBWOOFER]

Nederlands Druk op SRC/OFF om [ANDROID] te selecteren. OPMERKING [SUBWOOFER] kan alleen worden geselecteerd wanneer [ON] is geselecteerd in [SUBWOOFER] (pagina 17). Basisbedieningen Actie Werkwijzen U kunt de kantelfrequentie en de helling van elke luidspreker aanpassen. De volgende luidsprekers kunnen worden aangepast. OPMERKING

Audio-instellingen Bediening Een track selecteren Druk op Snel vooruit- of achteruitspoelen Houd

Druk op de M.C.-knop om het hoofdmenu weer te geven. Draai aan de M.C.-knop om [AUDIO] te selecteren en druk vervolgens op de knop om te bevestigen.

Draai aan de M.C.-knop om [CROSSOVER] te selecteren en druk vervolgens op de knop om te bevestigen. Draai de M.C.-knop om de luidsprekereenheid (filter) te selecteren, druk daarna op de knop om te bevestigen. Draai de M.C.-knop om [HPF] of [LPF] te selecteren volgens de luidsprekereenheid (filter), druk daarna op de knop om te bevestigen. Draai de M.C.-knop om een geschikte kantelfrequentie te selecteren voor de luidsprekereenheid (filter) die u heeft geselecteerd in stap 4, druk daarna op de knop om te bevestigen. Netwerkmodus: [1.25K] tot [12.5K] (als u [HIGH] of [MID LPF] kiest) [25] tot [250] (als u [MID HPF] of [SUBWOOFER] kiest) Standaardmodus: [50HZ] tot [200HZ] Draai de M.C.-knop om een geschikte helling te selecteren voor de luidsprekereenheid (filter) die u heeft geselecteerd in stap 4. Netwerkmodus: [–6] tot [–24] (als u [HIGH], [MID HPF] of [MID LPF] kiest) [–12] tot [–36] (als u [SUBWOOFER] kiest) Standaardmodus: [–6] tot [–24] FUNCTION-instellingen De menu-items zijn afhankelijk van de bron. Menu-item Beschrijving S.FOLLOW [ON], [OFF] Zoek naar een ander ensemble dat dezelfde servicecomponent met een betere ontvangst ondersteunt. Als er geen alternatieve servicecomponent kan worden gevonden of als de ontvangst zwak blijft, schakelt het toestel automatisch naar een identieke FM-uitzending. SOFTLINK*1*2 [ON], [OFF] Als de ontvangst van de servicecomponent te slecht wordt, schakelt het toestel automatisch over naar een station met een soortgelijke uitzending. PROGRAM TYPE [NEWS/INFO], [POPULAR], [CLASSICS],[OTHERS] Toont informatie over het programmatype. ENSEMBLE Toont de lijst met relevante ensembles. FM SETTING

[TALK], [STANDARD], [MUSIC]

Instellingen Pas de geluidskwaliteit aan aan het zendsignaal van de FM-band. (Alleen beschikbaar wanneer FM-band is geselecteerd.) BSM U kunt diverse instellingen aanpassen in het hoofdmenu.

16 Nl Sla de zes sterkste zenders automatisch op onder tot 6/ de cijfertoetsen (1/ Druk op de M.C.-knop om het hoofdmenu weer te geven. Draai vervolgens aan de M.C.-knop om een van de volgende categorieën te selecteren, druk daarna op de knop om te bevestigen.

• MIXTRAX-instellingen (pagina 20) Draai de M.C.-knop om de opties te selecteren, druk daarna op de knop om te bevestigen. REGIONAL [ON], [OFF] Beperk de ontvangst tot de specifieke regionale programma's wanneer AF (alternatieve frequenties zoeken) geselecteerd is. (Alleen beschikbaar wanneer FM-band is geselecteerd.) LOCAL FM: [OFF], [LV1], [LV2], [LV3], [LV4] Beperk de zenders automatisch volgens de signaalsterkte.

MW/LW: [OFF], [LV1], [LV2]

Menu-item Beschrijving Menu-item

Ontvang huidige verkeersberichten voor DAB en RDS (DAB heeft voorrang) (indien beschikbaar).

Ontvang huidige verkeersberichten alleen voor RDS (indien beschikbaar). [TA OFF] Schakelt deze functie uit. [ON], [OFF] Laat het toestel opnieuw afstemmen op een andere frequentie van dezelfde zender. (Alleen beschikbaar wanneer FM-band is geselecteerd.) Beschrijving iPod

[FASTER], [NORMAL], [SLOWER]

Wijzig de weergavesnelheid. (Niet beschikbaar wanneer [CONTROL iPod] geselecteerd is in de bedieningsmodus.) PAUSE Pauzeer of hervat de weergave.

PLAY Start de weergave. STOP Stop de weergave. NEWS [ON], [OFF] Onderbreek de momenteel geselecteerde bron met nieuwsberichten. (Alleen beschikbaar wanneer FM-band is geselecteerd.) AUDIO-instellingen SEEK [MAN], [PCH] Wijs de knoppen toe om zenders een voor een te zoeken (handmatige afstemming) of selecteer een zender uit de voorgeprogrammeerde kanalen. SAVE Sla de informatie van de momenteel afgespeelde song op in uw muzieklijst op Spotify. UNSAVE Verwijder de songinformatie die opgeslagen is in [SAVE]. SEL DEVICE iPod Verbind een Bluetooth-apparaat in de lijst. USB [1] (geschikt voor lage compressiewaarden), [2] (geschikt voor hoge compressiewaarden), [OFF] iPod Menu-item [SUPER BASS], [POWERFUL], Selecteer de equalizercurve of pas deze aan. [NATURAL], [VOCAL], [CUSTOM1], • Wanneer u een andere instelling dan [CUSTOM1] en [CUSTOM2] selecteert, kunt u de [CUSTOM2], [FLAT] equalizercurve ook aanpassen door de M.C.Selecteer een equalizerband en knop ingedrukt te houden en vervolgens de niveau voor verdere aanpassing. aangepaste equalizercurve op te slaan in Equalizerband: [50HZ] tot [CUSTOM1]. [12.5kHZ] Equalizerniveau: [–6] tot [+6] FADER*1 (Alleen voor standaardmodus) AUX Verbeter gecomprimeerde audio en zorg voor een rijk geluid. Beschrijving EQ SETTING Nederlands S.RTRV *1 Alleen beschikbaar in gebieden waar de [SOFTLINK]-functie wordt ondersteund. *2 Niet beschikbaar als de [S.FOLLOW]-functie is uitgeschakeld. Pas de balans aan tussen de voor- en achterluidspreker. BALANCE Pas de balans aan tussen de linker en rechter luidspreker. SUBWOOFER [ON], [OFF] Zet op [ON] wanneer een subwoofer-luidspreker wordt gebruikt.

Menu-item Beschrijving SUBWOOFER*2 [NOR], [REV] Menu-item Selecteer de subwooferfase. [YES], [CANCEL] SPEAKER LEVEL Netwerkmodus: [HIGH L], [HIGH Selecteer een luidsprekereenheid (filter) en pas R], [MID L], [MID R], [SUBWOOFER] het uitgangsniveau aan. Standaardmodus: [FRONT L],

• Elke waarde die u heeft aangepast, verandert [FRONT R], [REAR L], [REAR R], wanneer u de [POSITION]-instelling verandert [SUBWOOFER] (pagina 18). Uitgangsniveau: [–24] tot [10] Laad de geluidsinstellingen wanneer u [SAVE SETTINGS] reeds heeft uitgevoerd. BASS BOOST [0] tot [+6] Selecteer een luidsprekereenheid (filter) om de HPF- of LPF-kantelfrequentie en de helling voor elke luidsprekereenheid aan te passen. Raadpleeg pagina 15 voor meer informatie over de [CROSSOVER]-instelling.

[OFF], [LOW], [MID], [HI]

Compenseer voor een helder geluid bij laag volume.

[OFF], [MODE1], [MODE2]

Pas het volumeverschil tussen de bronnen of audiobestanden automatisch aan. [+4] tot [–4] Pas het volume aan voor elke bron behalve FM. Alle hierna vermelde combinaties worden automatisch ingesteld op dezelfde instelling.

• Wanneer u een USB-verbinding tot stand brengt, stelt u USB, iPod, ANDROID, SPOTIFY en APP in.
• Wanneer u een Bluetooth-verbinding tot stand brengt, stelt u BT AUDIO, iPod, ANDROID, SPOTIFY en APP in. SLA TIME ALGNMNT Selecteer of pas de instellingen voor de tijdcorrectie aan overeenkomstig de afstand Selecteer een luidsprekertype en tussen de positie van de luisteraar en elke pas de luidsprekerafstand aan luidspreker. voor verdere aanpassing in
• Selecteer [INITIAL] om de instelwaarde te initialiseren. [CUSTOM]. Netwerkmodus: [HIGH L], [HIGH • Selecteer [OFF] om alle instelwaarden weer op R], [MID L], [MID R], [SUBWOOFER] 0 te zetten. Standaardmodus: [FRONT L],
• De [CUSTOM]-instelling is beschikbaar [FRONT R], [REAR L], [REAR R], wanneer [FRONT LEFT] of [FRONT RIGHT] is [SUBWOOFER] geselecteerd in [POSITION] (pagina 18). Luidsprekerafstand (cm): [350] • De [CUSTOM]-instelling is niet beschikbaar wanneer [OFF] is geselecteerd in [SUBWOOFER] tot [0.0] (pagina 17). Selecteer het bass boost-niveau. LOUDNESS POSITION Selecteer een luisterpositie om het uitgangsniveau van de luidsprekers automatisch aan te passen en een vertragingstijd toe te voegen die overeenkomt met het aantal en de plaats van de bezette stoelen. Sla de volgende geluidsinstellingen op zodat u ze later opnieuw kunt oproepen: [CROSSOVER], [SPEAKER LEVEL], [EQ SETTING], [POSITION], [TIME ALGNMNT], [BASS BOOST], [SUBWOOFER]. LOAD SETTINGS CROSSOVER [OFF], [FRONT LEFT] (stoel linksvoor), [FRONT RIGHT] (stoel rechtsvoor), [FRONT] (stoelen voor), [ALL]*
• Alleen voor standaardmodus Beschrijving SAVE SETTINGS

[INITIAL], [OFF], [CUSTOM]

*1 Niet beschikbaar wanneer [SW] is geselecteerd in [REAR-SP] in de INITIAL-instellingen (pagina 5). *2 Niet beschikbaar wanneer [FUL] is geselecteerd in [REAR-SP] in de INITIAL-instellingen (pagina 5). SYSTEM-instellingen U kunt deze menu's ook oproepen wanneer het toestel uitgeschakeld is. Menu-item Beschrijving LANGUAGE [ENG](Engels), [РУС](Russisch), [TUR](Turks) 18 Nl Selecteer de taal om tekstinformatie van een gecomprimeerd audiobestand weer te geven. Menu-item Beschrijving CLOCK SET Menu-item Stel de klok in (pagina 5). [YES], [CANCEL] 12H/24H [12H], [24H] Selecteer de tijdnotatie. BEEP TONE [ON], [OFF] U kunt een pieptoon horen wanneer een knop wordt ingedrukt. Selecteer [OFF] om deze functie uit te schakelen.

[SOURCE/BTINFO], [SOURCE/

Geef het item weer op het sub-informatiedisplay. SPEANA], [CLOCK/BTINFO],

• Wanneer [SOURCE/SPEANA] of [CLOCK/ SPEANA] geselecteerd is, wordt de antenne in [CLOCK/SPEANA], [LEVEL METER], plaats van de speana weergegeven op de [SPEANA], [OFF] radiobron. DOT DISPLAY Selecteer [SPEANA] of [ICON] voor weergave op de linkerzijde van het display. AUTO PI [ON], [OFF] Zoek naar een andere zender met dezelfde programmering, zelfs als u een voorkeuzezender gebruikt. [ON], [OFF] Stel in op [ON] wanneer een hulpapparaat wordt gebruikt dat verbonden is met het toestel. BT AUDIO [ON], [OFF] Zet het Bluetooth-signaal aan/uit. [ON], [OFF] PW SAVE* [ON], [OFF] Selecteer[ON] om Pioneer ARC APP automatisch te starten wanneer een Android-apparaat wordt verbonden aan het toestel via AOA. (Niet beschikbaar wanneer [MEMORY] is geselecteerd in [ANDROID WIRED].) Verminder het verbruik van batterijvermogen. Het inschakelen van de bron is de enige handeling die met deze functie mogelijk is.

Nederlands Stel in op [ON] wanneer u de Spotify-functie gebruikt. Selecteer de geschikte verbindingsmethode voor een Android-apparaat.

• Deze instelling is niet beschikbaar als [BLUETOOTH] is geselecteerd in [PHONE CONNECT].

[ON], [OFF] SPOTIFY Selecteer het type toestel ([IPHONE/IPOD] of [ANDROID]) en de gepaste verbindingsmethode ([WIRED] of [BLUETOOTH]) overeenkomstig uw toestel.

• Als [BLUETOOTH] is geselecteerd, kunnen er geen USB-verbindingen worden gemaakt ongeacht de huidige Bluetooth-verbinding met het toestel.
• Selecteer [ANDROID] wanneer u het mobiel apparaat niet verbindt met iPhone of Android.
• Wanneer de instelling wordt gewijzigd, dan wordt [USB AUTO] (pagina 20) automatisch uitgevoerd als [USB AUTO] is ingesteld op [ON]. ANDROID WIRED

[MEMORY], [APP CONTROL]

AUX Wis de Bluetooth-apparaatgegevens (apparaatlijst, PIN-code, gesprekslijst, telefoonboek, voorgeprogrammeerde telefoonnummers) die opgeslagen zijn in het toestel. [CLEARED] verschijnt wanneer gegevens met succes werden verwijderd. PHONE CONNECT

Menu-item Beschrijving USB AUTO [ON], [OFF] Menu-item Beschrijving BRIGHTNESS Selecteer [ON] om automatisch over te schakelen naar de bron [USB] wanneer er een USB-apparaat/iPod verbonden wordt met het toestel. Selecteer [OFF] wanneer een USB-apparaat/iPod alleen aangesloten wordt om opgeladen te worden.

• [PW SAVE] wordt geannuleerd als de accu losgekoppeld wordt, en moet weer worden ingeschakeld als de accu weer wordt aangesloten. Wanneer [PW SAVE] uitgeschakeld is, kan het toestel, afhankelijk van de verbindingsmethode, stroom van de accu blijven trekken als de ontsteking van uw wagen geen positie ACC (accessoire) heeft. [1] tot [10] De display-helderheid wijzigen. De beschikbare instelbereiken zijn verschillend afhankelijk van [DIM SETTING]. PHONE COLOUR [FLASHING] Selecteer de knopkleur wanneer een oproep binnenkomt. Pas de kleur toe die werd ingesteld met [KEY COLOUR]. [FLASH FX1] tot [FLASH FX6] Doorloop diverse kleuren automatisch. [OFF] De knopkleur wordt niet gewijzigd. ILLUMI FX ILLUMINATION-instellingen Menu-item [ON], [OFF] Beschrijving COLOUR [KEY COLOUR], [DISP COLOUR], [BOTH COLOUR] Kies de kleur voor de knoppen/het display van het toestel uit 12 voorgeprogrammeerde kleuren, [SCAN] of [CUSTOM]*.
• [SCAN]: Doorloop diverse kleuren automatisch.
• [CUSTOM]*: 1 Houd de M.C.-knop ingedrukt tot het scherm voor het instellen van de kleur verschijnt. 2 Stel de primaire kleur (R (rood)/G (groen)/B (blauw)) en de helderheid ([0] tot [60]) in. Het is niet mogelijk om tegelijk voor R (rood), G (groen) en B (blauw) een niveau onder 10 te selecteren. U kunt ook de voorgeprogrammeerde kleuren aanpassen. Selecteer een van de voorgeprogrammeerde kleuren en houd vervolgens de M.C.-knop ingedrukt tot het scherm voor het instellen van de kleur verschijnt.
• De CUSTOM-instelling is alleen beschikbaar voor [KEY COLOUR] en [DISP COLOUR]. DIM SETTING [SYNC ILLUMI], [SYNC CLOCK], [ON], [OFF] 20 Nl Hiermee kunt u de helderheid van het display wijzigen. Het verlichtingseffect is zichtbaar wanneer: – er een oproep binnenkomt – u een gesprek voert – u een cd plaatst/uitwerpt Het verlichtingseffect wordt geactiveerd wanneer de ACC-schakelaar wordt in-/ uitgeschakeld, ongeacht deze instelling. MIXTRAX-instellingen Menu-item Beschrijving SHORT PLAYBCK [1.0 MIN], [1.5 MIN], [2.0 MIN],

[2.5 MIN], [3.0 MIN], [OFF]

Selecteer de weergaveduur. FLASH AREA

Selecteer het gebied voor het verlichtingseffect. Wanneer [OFF] is geselecteerd, wordt de kleur die ingesteld is bij de ILLUMINATIONinstellingen (pagina 20) gebruikt als displaykleur. Menu-item Beschrijving FLASH PATTERN [SOUND LEVEL 1] tot [SOUND LEVEL 6] Wijzig het verlichtingseffect volgens het geluids- en basniveau. Het flitspatroon wijzigt volgens het geluidsniveau. [LOW PASS 1] tot [LOW PASS 6] Het flitspatroon wijzigt volgens het basniveau. [RANDOM1] Het flitspatroon wijzigt willekeurig volgens de geluidsniveaumodus en de laagdoorlaatmodus. [RANDOM2] Het flitspatroon wijzigt willekeurig volgens de geluidsniveaumodus. [RANDOM3] Het flitspatroon wijzigt willekeurig volgens de laag-doorlaatmodus. DISPLAY FX [ON], [OFF] Zet de speciale MIXTRAX-effecten aan/uit.

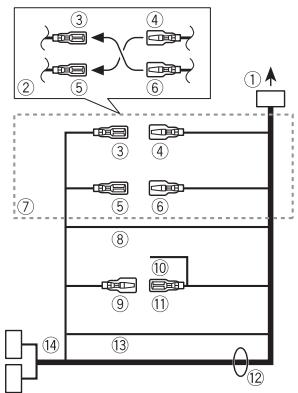

[ON], [OFF] Verbindingen/installatie Verbindingen Hierna staat “NW” voor de netwerkmodus en “STD” voor de standaardmodus. Afhankelijk van de verbindingen die u tot stand heeft gebracht, verandert u de luidsprekermodus in standaardmodus (STD) of netwerkmodus (NW) (pagina 5). Belangrijk

• Wanneer dit toestel wordt geïnstalleerd in een wagen zonder ACC (accessoire)positie van de contactschakelaar en als de rode kabel niet wordt verbonden met de aansluiting die de bediening van de contactschakelaar detecteert, kan de accu leeglopen. Schakel de speciale MIXTRAX-effecten aan/uit terwijl de fragmenten handmatig worden gewijzigd. ACC-positie Geen ACC-positie

• Als dit toestel wordt gebruikt in andere omstandigheden dan hierna vermeld, kan er brand of een storing optreden. – Wagens met een 12 Volt accu en negatieve aarding. – Wanneer de luidsprekeruitgang door 4 kanalen wordt gebruikt, gebruikt u luidsprekers van meer dan 50 W (maximaal ingangsvermogen) en tussen 4 Ω en 8 Ω (impedantiewaarde). Gebruik geen luidsprekers van 1 Ω tot 3 Ω voor dit toestel. – Wanneer de uitgang voor de achterluidspreker wordt gebruikt door 2 Ω van de subwoofer, gebruikt u luidsprekers van meer dan 70 W (maximaal ingangsvermogen).
• Raadpleeg de verbindingen voor een verbindingsmethode.

• Om kortsluiting, oververhitting of storing te voorkomen, dient u de volgende richtlijnen op te volgen. – Koppel de negatieve pool van de accu los voor u met de installatie begint. – Zet de bedrading vast met kabelklemmen of kleefband. Wikkel kleefband rond bedrading die in contact komt met metalen delen om de bedrading te beschermen. – Plaats alle kabels op een veilige afstand van bewegende delen, zoals de schakelhendel en de stoelrails. – Plaats alle kabels op een veilige afstand van hete plaatsen, dus niet nabij de uitgang van de verwarming. – Verbind de gele kabel niet met de accu door deze door het gat naar het motorcompartiment te voeren. – Dek alle losgekoppelde kabelconnectors af met isolatietape. – Sluit kabels nooit kort. – Verwijder de isolatie van de voedingskabel van dit toestel niet om de stroomtoevoer met andere apparaten te delen. De stroomcapaciteit van de kabel is beperkt. – Gebruik een zekering van de voorgeschreven waarde. – Verbind de negatieve luidsprekerkabel nooit rechtstreeks met aarde. – Voeg nooit negatieve kabels van meerdere luidsprekers samen.
• Als het toestel ingeschakeld is, worden stuursignalen via de blauw/witte kabel verstuurd. Verbind deze kabel met de systeemafstandsbediening van een externe eindversterker of met het relaiscontact voor de automatische antenne (max. 300 mA 12 V gelijkstroom). Als de wagen uitgerust is met een

ruitantenne, moet verbinding worden gemaakt met de voedingsaansluiting van de antennebooster.

• Verbind de blauw/witte kabel nooit met de voedingsaansluiting van een externe eindversterker. Verbind deze kabel ook nooit met de voedingsaansluiting van de automatische antenne. Hierdoor zou de accu leeglopen of zou er een storing optreden.
• De zwarte kabel is aarde. Aardingskabels voor dit toestel en andere uitrusting (met name producten die veel stroom trekken zoals eindversterkers) moeten afzonderlijk worden aangesloten. Anders kan er, wanneer ze toevallig loskomen, brand of een storing optreden. op het
• Het grafische symbool product duidt gelijkstroom aan. Een vast bedrade afstandsbedieningsadapter kan worden aangesloten (afzonderlijk verkocht). Subwooferuitgang Stroomkabel Dit toestel Microfoon (3 m) Stroomkabelingang Microfooningang Achteruitgang (STD) of uitgang middelste bereik (NW) Vooruitgang (STD) of uitgang hoog bereik (NW) DAB-antenne-ingang Om DAB-signalen te ontvangen, sluit u een DAB-antenne (AN-DAB1) (afzonderlijk verkocht) aan op het toestel. Antenne-ingang Zekering (10 A) Ingang bekabelde afstandsbediening 22 Nl Naar stroomkabelingang Afhankelijk van het soort wagen kan de functie van verschillend zijn. In dit geval dient u te verbinden met met . Geel Reserve (of accessoire) Geel Verbinden met de constante 12 V voedingsaansluiting. Rood Accessoire (of reserve) Rood Verbinden met de aansluiting die door de contactschakelaar wordt gestuurd (12 V gelijkstroom). Verbind draden van dezelfde kleur met elkaar. Zwart (chassisaarde) Blauw/wit De penpositie van de ISO-connector is afhankelijk van het wagentype. Verbind wanneer pen 5 een antennestuurtype is. In een ander nooit wagentype mag u verbinden. Blauw/wit Verbinden met de systeembedieningsaansluiting van de eindversterker (max. 300 mA 12 V gelijkstroom). Blauw/wit Verbinden met het relaiscontact voor de automatische antenne (max. 300 mA 12 V gelijkstroom). Luidsprekerdraden Wit: links voor (STD) of hoog bereik links (NW) Wit/zwart: links voor (STD) of hoog bereik links (NW) Grijs: rechts voor (STD) of hoog bereik rechts (NW) Grijs/zwart: rechts voor (STD) of hoog bereik rechts (NW) Groen: links achter (STD) of hoog bereik links (NW) Groen/zwart: links achter (STD) of middelste bereik links (NW) Violet: rechts achter (STD) of middelste bereik rechts (NW) Violet/zwart: rechts achter (STD) of middelste bereik rechts (NW) Oranje/wit Verbinden met het verlichtingsignaal van een wagen. ISO-connector In sommige wagens is de ISOconnector in twee gesplitst. In dit geval dient u verbinding te maken met beide connectoren. OPMERKINGEN
• Wijzig het beginmenu van dit toestel. Zie [REAR-SP] (pagina 5). De subwooferuitgang van dit toestel is mono.

• Wanneer u een subwoofer van 2 Ω gebruikt, dient u de subwoofer te verbinden met de violette en violet/ zwarte draden van dit toestel. Sluit niets aan op de groene en groen/zwarte draden. Eindversterker (afzonderlijk verkocht) Voer deze verbindingen uit wanneer u de optionele versterker gebruikt. Systeemafstandsbediening Verbinden met blauw/witte kabel. Eindversterker (afzonderlijk verkocht) Verbinden met RCA-kabels (afzonderlijk verkocht) Naar achteruitgang (STD) of uitgang middelste bereik (NW) Achterluidspreker (STD) of luidspreker middelste bereik (NW) Naar vooruitgang (STD) of uitgang hoog bereik (NW) Voorluidspreker (STD) of luidspreker hoog bereik (NW) Naar subwooferuitgang Subwoofer Installatie Belangrijk
• Controleer alle verbindingen en systemen voor de definitieve installatie.
• Gebruik geen ongeoorloofde onderdelen, want dit kan tot storingen leiden.
• Raadpleeg uw verdeler als u voor de installatie gaten moet boren of andere wijzigingen aan de wagen moet aanbrengen.
• Installeer het toestel niet op de volgende plaatsen: – waar het de goede werking van de wagen kan storen. – waar passagiers gekwetst kunnen geraken bij bruusk afremmen.
• De halfgeleiderlaser raakt beschadigd als hij te warm wordt. Installeer dit toestel op een veilige afstand van hete plaatsen, zoals de uitgang van de verwarming.
• Optimale prestaties zijn verzekerd wanneer het toestel in een hoek van minder dan 60° wordt geïnstalleerd.
• Tijdens de installatie dient u voor een goede warmteafvoer bij het gebruik van het toestel te zorgen. Voorzie daartoe voldoende vrije ruimte achter het achterpaneel en wikkel alle losse kabels op, zodat ze de ventilatieopeningen niet blokkeren.

in het dashboard. Zet de installatiekoker vast door de metalen lippen 90° te plooien met een schroevendraaier. Dashboard Installatiekoker

• Controleer of het toestel degelijk geïnstalleerd is. Een onstabiele installatie kan haperingen of andere storingen veroorzaken. Wanneer u de bijgeleverde installatiekoker niet gebruikt

Bepaal de positie waar de gaten in de beugel en de zijkant van het toestel overeenkomen.

Draai aan elke kant twee schroeven vast. 5 cm 5 cm Tappende schroef (5 mm × 9 mm, niet met het product meegeleverd) Montagebeugel Dashboard of console Het toestel verwijderen (geïnstalleerd met de bijgeleverde installatiekoker)

Verwijder het sierkader. Sierkader Gekeepte lip

• Door het voorpaneel los te maken, kunt u gemakkelijker bij het sierkader komen.
• Wanneer het sierkader wordt teruggezet, moet de kant met de gekeepte lip omlaag wijzen. Steek de meegeleverde uittrekspieën in beide zijden van het toestel tot ze op hun plaats klikken. Trek het toestel uit het dashboard. verkocht) te gebruiken om de draad vast te leggen. OPMERKING Afhankelijk van het voertuigmodel kan de microfoonkabel te kort zijn als u de microfoon op de zonneklep bevestigt. Installeer in dat geval de microfoon op de stuurkolom. Installeren op de zonneklep 1 Plaats de microfoondraad in de groef. Microfoondraad Groef

Installeer de microfoonklem op de zonneklep. Door de zonneklep omlaag te zetten, vermindert de kwaliteit van de spraakherkenning. De microfoon installeren De microfoon moet direct voor de bestuurder worden geplaatst, op een geschikte afstand om de stem duidelijk op te nemen. LET OP Het is uiterst gevaarlijk als de microfoondraad rond de stuurkolom of de schakelhendel gewikkeld raakt. Installeer de microfoon dusdanig, dat het rijden op geen enkele manier wordt gehinderd. Het is aan te bevelen klemmen (afzonderlijk Microfoonklem Installeren op de stuurkolom 1 Verschuif de microfoonvoet om hem Nederlands Voorzie voldoende ruimte DIN-installatie 1 Steek de bijgeleverde installatiekoker los te maken van de microfoonklem.

Aanvullende informatie Problemen verhelpen

Microfoon Microfoonklem Microfoonvoet Installeer de microfoon aan de achterzijde van de stuurkolom. Dubbelzijdige tape Het display keert automatisch terug naar het gewone display.

• U hebt gedurende ongeveer 30 seconden geen handeling uitgevoerd. – Voer een handeling uit. Het bereik voor weergave herhalen wordt onverwacht gewijzigd.
• Afhankelijk van het bereik voor weergave herhalen kan het geselecteerde bereik gewijzigd worden wanneer u een andere map of een ander fragment selecteert of vooruit of achteruit spoelt. – Selecteer het gewenste bereik voor weergave herhalen opnieuw. Een onderliggende map wordt niet afgespeeld.
• Onderliggende mappen worden niet afgespeeld wanneer [FLD] (map herhalen) is geselecteerd. – Selecteer een ander bereik voor weergave herhalen. Het geluid is onderbroken.
• U gebruikt een apparaat, zoals een mobiele telefoon, die hoorbare storingen veroorzaakt. – Plaats elektrische apparaten die de storing kunnen veroorzaken, verder weg van het toestel. Het geluidssignaal van de Bluetoothgeluidsbron wordt niet weergegeven.
• Er wordt op hetzelfde moment getelefoneerd met een via Bluetooth aangesloten mobiele telefoon. 24 Nl – Het geluidssignaal wordt weergegeven nadat het gesprek beëindigd is.
• Er wordt op hetzelfde moment een via Bluetooth aangesloten mobiele telefoon gebruikt. – Gebruik de mobiele telefoon niet op hetzelfde moment.
• De verbinding tussen het toestel en de mobiele telefoon wordt niet correct tot stand gebracht nadat werd getelefoneerd met een via Bluetooth aangesloten mobiele telefoon. – Breng opnieuw een Bluetoothverbinding tot stand tussen het toestel en de mobiele telefoon. Foutmeldingen Algemeen AMP ERROR
• Dit toestel werkt niet of er is een probleem met de luidsprekeraansluiting.
• Het beveiligingscircuit is geactiveerd. – Controleer de luidsprekeraansluiting. – Draai de contactschakelaar naar OFF en weer naar ON. Als het bericht nog wordt weergegeven, neemt u contact op met uw leverancier of een erkend Pioneer Servicecentrum. NO XXXX (bijvoorbeeld NO TITLE)
• Er is geen ingebedde tekstinformatie. – Schakel het display om of speel een ander fragment/bestand af. DAB-tuner ANTENNA ERROR
• De antenne is niet correct aangesloten. – Controleer de antenneaansluiting. – Zet de contactschakelaar UIT en weer AAN. Als het bericht nog wordt weergegeven, neemt u contact op met uw leverancier of een erkend Pioneer Servicecentrum. Cd-speler (alleen voor DEHX7800DAB) ERROR-07, 11, 12, 17, 30
• De disc is vuil. – Reinig de disc.
• De disc is bekrast. – Plaats een andere disc. ERROR-07, 10, 11, 12, 15, 17, 30, A0
• Elektrisch of mechanisch probleem. – Zet de contactschakelaar UIT en weer AAN en dan terug naar de cd-speler. ERROR-15
• De geplaatste disc bevat geen gegevens. – Plaats een andere disc. ERROR-23
• Het cd-formaat wordt niet ondersteund. – Plaats een andere disc. FORMAT READ
• Soms is er een vertraging tussen het begin van de weergave en wanneer u het geluid begint te horen. – Wacht tot het bericht verdwijnt en u het geluid hoort. PROTECT
• Alle bestanden op de geplaatste disc zijn beveiligd met DRM. – Plaats een andere disc. USB-apparaat/iPod FORMAT READ
• Soms is er een vertraging tussen het begin van de weergave en wanneer u het geluid begint te horen. – Wacht tot het bericht verdwijnt en u het geluid hoort. NO AUDIO
• Er zijn geen songs. – Zet de audiobestanden over naar het USB-apparaat en maak verbinding.
• De inhoud van het USB-apparaat is beveiligd. – Raadpleeg de instructies bij het USBapparaat om de beveiliging uit te schakelen. SKIPPED
• Het aangesloten USB-apparaat bevat bestanden die met DRM zijn beveiligd. – Beveiligde bestanden worden overgeslagen. PROTECT
• Alle bestanden op het aangesloten USB-apparaat zijn beveiligd met DRM. – Gebruik een ander USB-apparaat.
• Het aangesloten USB-apparaat wordt niet ondersteund door dit toestel. – Gebruik een apparaat dat compatibel is met USB. SKIPPED
• De geplaatste disc bevat door DRM beveiligde bestanden. – Beveiligde bestanden worden overgeslagen. HUB ERROR
• USB-apparaten die aangesloten zijn via een USB-hub worden niet ondersteund door dit toestel. CHECK USB
• Er is kortsluiting opgetreden in de USBstekker of de USB-kabel. – Controleer of de USB-stekker en de USB-kabel niet ergens ingeklemd of beschadigd zijn.
• Het aangesloten USB-apparaat verbruikt meer stroom dan de maximaal toelaatbare waarde. – Ontkoppel het USB-apparaat en gebruik het niet meer. Zet de contactschakelaar op UIT en daarna op ACC of AAN. Sluit alleen compatibele USB-apparaten aan.
• De iPod functioneert correct maar wordt niet opgeladen. – Controleer of de kabel van de iPod niet is kortgesloten (bijvoorbeeld contact maakt met metalen voorwerpen). Zet daarna de contactschakelaar UIT en weer AAN, of ontkoppel de iPod en sluit hem weer aan. ERROR-19
• Communicatiefout. – Probeer een van de volgende mogelijkheden en keer dan terug naar de USB-bron.
• Zet de contactschakelaar UIT en weer AAN.
• Ontkoppel het USB-apparaat.
• Schakel over naar een andere signaalbron.
• iPod-fout. – Verwijder de kabel uit de iPod. Sluit de kabel weer aan als het hoofdmenu van de iPod wordt weergegeven en stel de iPod opnieuw in. ERROR-23
• Het USB-apparaat was niet goed geformatteerd. – Formatteer het USB-apparaat met FAT12, FAT16 of FAT32. ERROR-16
• De versie van de iPod-firmware is verouderd. – Werk de versie van de iPod bij.
• iPod-fout. – Verwijder de kabel uit de iPod. Sluit de kabel weer aan als het hoofdmenu van de iPod wordt weergegeven en stel de iPod opnieuw in. STOP
• De huidige lijst bevat geen songs. – Selecteer een lijst die wel songs bevat. NOT FOUND
• Geen verwante songs. – Zet songs over naar de iPod. NO BT DEVICE GO TO BT MENU TO REGISTER
• Geen Bluetooth-apparaat gevonden. – Verbind het toestel en iPod via Bluetooth (pagina 10).

CONN. FAILED PRESS BAND KEY TO

• Bluetooth-verbinding met iPod mislukt. – Druk op BAND/ om opnieuw verbinding te maken.

DISCONNECTED PRESS BAND KEY TO

• Bluetooth-verbinding met iPod mislukt. – Druk op BAND/ om opnieuw verbinding te maken. Nederlands NO AUDIO
• De geplaatste disc bevat geen afspeelbare bestanden. – Plaats een andere disc. – Sluit het USB-apparaat rechtstreeks aan op dit toestel met behulp van een USB-kabel. Bluetooth-apparaat ERROR-10
• Fout in de stroomvoorziening van de Bluetooth-module van dit toestel. – Zet de contactschakelaar op UIT en daarna op ACC of AAN.

• Geen Bluetooth-apparaat gevonden. – Verbind het toestel en het apparaat via Bluetooth (pagina 10).

CONN. FAILED PRESS BAND KEY TO

• Bluetooth-verbinding mislukt. om opnieuw – Druk op BAND/ verbinding te maken.

DISCONNECTED PRESS BAND KEY TO

• Bluetooth-verbinding mislukt. om opnieuw – Druk op BAND/ verbinding te maken.

DISCONNECTED PRESS BAND KEY TO

• Bluetooth-verbinding verloren gegaan. – Druk op BAND/ om opnieuw verbinding te maken. CHECK APP
• Verbinding met de applicatie Spotify mislukt. – Volg de instructies op het scherm. Aanwijzingen voor het gebruik Discs en de player
• Gebruik uitsluitend discs die voorzien zijn van een van onderstaande twee logo's. CHECK APP
• Verbinding met de applicatie mislukt. – Volg de instructies op het scherm.
• De applicatie is nog niet gestart. – Bedien het mobiele apparaat om de applicatie te starten. Spotify NO BT DEVICE GO TO BT MENU TO REGISTER
• Geen Bluetooth-apparaat gevonden. – Verbind het toestel en het apparaat via Bluetooth (pagina 10).

CONN. FAILED PRESS BAND KEY TO

• Verbinding met de applicatie Spotify mislukt. om opnieuw – Druk op BAND/ verbinding te maken. 26 Nl

• Gebruik discs van 12 cm.
• Gebruik uitsluitend normale, ronde discs.
• De volgende typen discs kunnen niet op dit toestel worden afgespeeld: – DualDiscs – Discs van 8 cm. Als u deze discs met een adapter probeert af te spelen, kan het toestel defect raken. – Discs in een ongewone vorm – Andere discs dan cd's – Beschadigde discs, inclusief schijven die zijn gebarsten, gebogen of waarvan stukjes zijn afgebroken – Cd-r/rw-discs die niet zijn gefinaliseerd
• Schrijf niet op het oppervlak van de discs en gebruik geen chemicaliën.
• Om een cd te reinigen, veegt u de disc af met een zachte doek, waarbij u van buiten naar binnen gaat.
• Condens kan de goede werking van de speler tijdelijk negatief beïnvloeden. Laat de speler in een warmere omgeving ongeveer een uur op temperatuur komen. Veeg vochtige discs met een zachte doek schoon.
• Bij gebruik van discs met een bedrukbaar labeloppervlak moet u de instructies en waarschuwingen van de discs controleren. Afhankelijk van de disc kan laden of uitwerpen niet mogelijk zijn. Het gebruik van zulke discs kan dit toestel beschadigen.
• Plak geen in de handel verkrijgbare labels of andere materialen op de discs. – De discs kunnen vervormen waardoor ze onafspeelbaar kunnen worden. – De labels kunnen loslaten tijdens het afspelen en de disc blokkeren bij het uitwerpen en het toestel beschadigen. USB-opslagapparaat
• Het maken van verbindingen via een USB-hub wordt niet ondersteund.
• Maak het USB-apparaat stevig vast voordat u gaat rijden. Zorg dat het USBapparaat niet op de vloer valt omdat het dan onder het rem- of gaspedaal terecht kan komen.
• Afhankelijk van het USB-apparaat kunnen de volgende problemen voorkomen. – De bediening kan verschillend zijn. – Het opslagapparaat wordt niet herkend. – Bestanden worden niet correct afgespeeld. – Het apparaat kan hoorbare interferentie veroorzaken wanneer u naar de radio luistert. iPod
• Stel de iPod niet bloot aan hoge temperaturen.
• Maak de iPod stevig vast voordat u gaat rijden. Zorg dat de iPod niet op de vloer kan vallen omdat hij dan onder het remof gaspedaal terecht kan komen.
• De instellingen van de iPod, zoals de equalizer en weergave herhalen, worden automatisch gewijzigd wanneer de iPod wordt aangesloten op het toestel. Als de iPod wordt losgekoppeld, keren deze instellingen terug naar de oorspronkelijke instellingen.
• Tekst op de iPod die niet compatibel is met de specificaties van dit toestel, kan niet worden weergegeven. Compatibiliteit met gecomprimeerde audio
• Alleen de eerste 32 tekens van de bestandsnaam (inclusief de extensie) of mapnaam worden weergegeven.
• Een juiste werking van dit toestel is afhankelijk van de toepassing waarmee de WMA-bestanden zijn gecodeerd.
• Er kan een beetje vertraging optreden bij het beginnen met afspelen van audiobestanden met beeldgegevens of audiobestanden op een USB-apparaat met een uitgebreide mappenstructuur.
• Russische tekst kan alleen op dit toestel worden weergegeven als die met een van de volgende tekensets is gecodeerd: – Unicode (UTF-8, UTF-16) – Andere tekensets dan Unicode die in een Windows-omgeving worden gebruikt en op Russisch zijn ingesteld bij de taalinstellingen LET OP
• Pioneer garandeert geen compatibiliteit met alle USB-opslagapparaten en kan niet verantwoordelijk worden gesteld voor eventueel gegevensverlies op mediaspelers, smartphones of andere apparaten tijdens het gebruik van dit product.
• Laat discs en USB-opslagapparaten niet achter op plaatsen waar de temperatuur hoog kan oplopen. WMA-bestanden Bestandsextensie .wma Bitsnelheid Bemonsteringsfrequentie Windows Media™ Audio Professional, Lossless, Voice/DRM Stream/Stream met video 48 kbps tot 320 kbps (CBR), 48 kbps tot 384 kbps (VBR) 32 kHz, 44,1 kHz, 48 kHz Niet compatibel Bemonsteringsfrequentie Compatibele ID3-tagversie M3u-afspeellijst MP3i (MP3 interactive), mp3 PRO .mp3 8 kbps tot 320 kbps (CBR), VBR 8 kHz tot 48 kHz (32 kHz, 44,1 kHz, 48 kHz voor de beste kwaliteit) 1.0, 1.1, 2.2, 2.3, 2.4 (ID3-tag versie 2.x krijgt prioriteit boven versie 1.x.) Niet compatibel Niet compatibel WAV-bestanden
• WAV-bestandsindelingen kunnen niet worden gebruikt via MTP. Bestandsextensie Kwantisatiebits Bemonsteringsfrequentie Bestandsextensie Bemonsteringsfreque ntie Apple Lossless AAC-bestand gekocht Niet compatibel in de iTunes Store (.m4pbestandsextensie) AAC gecodeerd door iTunes .m4a 11,025 kHz tot 48 kHz

• FLAC-bestandsindelingen kunnen niet worden gebruikt via MTP.
• FLAC-bestanden kunnen, afhankelijk van de codeerinrichting, mogelijk niet worden afgespeeld. Bestandsextensie Bemonsteringsfreque ntie Kwantisatiebitsnelhei Kanaalmodus .flac 8 / 11,025 / 12 / 16 / 22,05 / 24 / 32 / 44,1 / 48 / 96 kHz 16/24 bits 1/2 kanalen Disc (alleen DEH-X7800DAB)
• Ongeacht de tijdsduur tussen de songs op de originele opname wordt bij het afspelen van gecomprimeerde audiodiscs een korte pauze tussen de songs ingelast. Hiërarchie afspeelbare Tot acht niveaus (voor mappen praktisch gebruik kunt u beter niet meer dan twee niveaus gebruiken) Afspeelbare mappen Maximaal 99 Afspeelbare Maximaal 999 bestanden Bestandsysteem ISO 9660 Level 1 en 2, Romeo, Joliet Afspelen van Compatibel multisessie-discs Gegevensoverdracht Niet compatibel pakket schrijven USB-apparaat
• Er kan een beetje vertraging optreden bij het beginnen met afspelen van audiobestanden op een USBopslagapparaat met een uitgebreide mappenstructuur. Hiërarchie afspeelbare Tot acht niveaus (voor mappen praktisch gebruik kunt u beter niet meer dan twee niveaus gebruiken) Afspeelbare mappen Maximaal 1 500 Afspeelbare Tot 15 000 bestanden Afspelen van Niet compatibel auteursrechtelijk beschermde bestanden Gepartitioneerd USB- Alleen de eerste apparaat partitie kan worden afgespeeld. Compatibiliteit met iPod Alleen de volgende iPod-modellen kunnen met dit toestel gebruikt worden. Ondersteunde versies van de iPod-software worden hieronder genoemd. Oudere versies worden wellicht niet ondersteund. Gemaakt voor – iPod touch (1e tot 6e generatie) – iPod classic – iPod met video – iPod nano (1e tot 7e generatie) – iPhone 6s – iPhone 6s Plus – iPhone 6 – iPhone 6 Plus – iPhone 5s – iPhone 5c – iPhone 5 – iPhone 4s – iPhone 4 – iPhone 3GS – iPhone 3G – iPhone
• Afhankelijk van de generatie en de versie van de iPod zijn sommige functies mogelijk niet beschikbaar.
• Gebruikers van een iPod met Lightningaansluiting moeten de Lightning-naarUSB-kabel gebruiken (bij de iPod geleverd).
• Gebruikers van een iPod met Dock Connector moeten CD-IU51 gebruiken. Raadpleeg uw leverancier voor meer informatie.
• Raadpleeg de handleiding van de iPod voor meer informatie over ondersteunde bestandsindelingen.
• Audiobook, Podcast: Compatibel LET OP Pioneer is niet verantwoordelijk voor verlies van gegevens op de iPod, ook niet tijdens het gebruik van dit toestel. Volgorde van audiobestanden De gebruiker kan met dit toestel geen mapnummers toewijzen of de afspeelvolgorde wijzigen. De volgorde van de audiobestanden is afhankelijk van het aangesloten apparaat. Merk op dat verborgen bestanden op een USB-apparaat niet kunnen worden weergegeven. Nederlands .wav 8 en 16 (LPCM), 4 (MS ADPCM) 16 kHz tot 48 kHz (LPCM), 22,05 kHz en 44,1 kHz (MS ADPCM) AAC-bestanden Compatibel formaat 16 kbps tot 320 kbps, VBR Niet compatibel FLAC-bestanden MP3-bestanden Bestandsextensie Bitsnelheid Transmissiesnelheid

Voorbeeld van een boomstructuur Map Gecomprimeerd audiobestand Copyright en handelsmerken Bluetooth Het merk Bluetooth® en de logo’s daarvan zijn gedeponeerde handelsmerken van Bluetooth SIG, Inc. PIONEER CORPORATION gebruikt deze onder licentie. Andere handelsmerken en handelsnamen zijn eigendom van de respectieve eigenaren. 01 tot 05: Mapnummer tot : Afspeelvolgorde Lijst van Russische tekens D: Display C: Teken 28 Nl iTunes Apple en iTunes zijn handelsmerken van Apple Inc., geregistreerd in de V.S. en andere landen. WMA Windows Media is een gedeponeerd handelsmerk of een handelsmerk van Microsoft Corporation in de Verenigde Staten en/of in andere landen. Dit product bevat technologie die het eigendom is van Microsoft Corporation en die niet gebruikt of gedistribueerd mag worden zonder toestemming van Microsoft Licensing, Inc. FLAC Copyright © 2000-2009 Josh Coalson Copyright © 2011-2014 Xiph.Org Foundation Verspreiding en gebruik in bron- en binaire vorm, met of zonder wijziging, is toegestaan mits aan de volgende voorwaarden is voldaan: – Elke verspreiding van broncode moet de hierboven vermelde auteursrechtelijke mededeling omvatten, alsook deze lijst met voorwaarden en de volgende disclaimer. – Verspreidingen in binaire vorm moeten de hierboven vermelde auteursrechtelijke mededeling, alsook deze lijst met voorwaarden en de volgende disclaimer opnemen in de documentatie en/of andere materialen die bij de verspreiding worden geleverd. – De naam van Xiph.org Foundation noch de naam van zijn bijdragers mogen worden gebruikt om producten die van deze software afgeleid zijn, te onderschrijven of te promoten zonder specifieke, voorafgaande en schriftelijke toestemming.

MOGELIJKHEID VAN DEZE SCHADE WERD

GEMELD. iPod & iPhone iPhone, iPod, iPod classic, iPod nano en iPod touch zijn handelsmerken van Apple Inc., gedeponeerd in de VS en andere landen. Lightning is een handelsmerk van Apple Inc. “Gemaakt voor iPod” en “Gemaakt voor iPhone” wil zeggen dat een elektronische accessoire speciaal ontwikkeld is voor verbinding met respectievelijk een iPod of iPhone en door de maker gewaarborgd is als conform de Apple werkingsnormen. Apple is niet verantwoordelijk voor de werking van dit apparaat en voor het voldoen aan de veiligheidsnormen en wettelijke normen. Houd er rekening mee dat het gebruik van dit accessoire met iPod of iPhone invloed kan hebben op de draadloze prestatie. Android & Google Play Android, Google Play en het Google Playlogo zijn handelsmerken van Google Inc. MIXTRAX MIXTRAX is een handelsmerk van de PIONEER CORPORATION. Spotify® SPOTIFY en het Spotify-logo zijn gedeponeerde handelsmerken van Spotify AB. Compatibel mobiel digitaal apparaat en premium-abonnement vereist indien beschikbaar; zie http://pioneer.eu/spotify. T-Kernel 2.0 Dit product maakt gebruik van de broncode van T-Kernel 2.0 onder T-License

2.0 verleend door het T-Engine Forum

(www.tron.org). MP3 Copyright (C) 1998-2009 PacketVideo Gelicentieerd volgens de Apache-Licentie, Versie 2.0 (de “Licentie”); u mag dit bestand alleen gebruiken in naleving van de Licentie. U kunt een exemplaar van de Licentie vinden op http://www.apache.org/licenses/LICENSE2.0 Tenzij voorgeschreven door de relevante wetgeving of schriftelijk overeengekomen, wordt de onder de Licentie verspreide software “ZONDER MEER” verdeeld,

ZONDER ENIGERLEI GARANTIES OF

VOORWAARDEN, zowel expliciet als impliciet. Raadpleeg de Licentie voor de specifieke taal voor toelatingen en beperkingen onder de Licentie. Technische gegevens Algemeen Spanningsbron: 14,4 V gelijkstroom (10,8 V tot 15,1 V toelaatbaar) Aardingsysteem: negatief Maximaal stroomverbruik: 10,0 A Afmetingen (B × H × D): DIN Chassis: 178 mm × 50 mm × 165 mm Voorkant: 188 mm × 58 mm × 16 mm Chassis: 178 mm × 50 mm × 165 mm Voorkant: 170 mm × 46 mm × 16 mm Gewicht: 1 kg (DEH-X7800DAB), 0,7 kg (MVH-X580DAB/X580BT) Audio Luidsprekerniveau (netwerkmodus): +10 dB tot –24 dB (in stappen van 1 dB) Tijdcorrectie (netwerkmodus): 0 cm tot 350 cm (2,5 cm/stap) Bass boost (Netwerkmodus): Gain: +12 dB tot 0 dB Cd-speler (DEH-X7800DAB) Systeem: Compact Disc Audio Bruikbare discs: Compact Discs Signaal-ruisverhouding: 94 dB (1 kHz) (IECA-netwerk) Aantal kanalen: 2 (stereo) MP3-decoderingsformaat: MPEG-1 & 2 Audio Layer 3 WMA-decoderingsformaat: Versie 7, 7.1, 8, 9, 10, 11 (2-kanaalsaudio) (Windows Media Player) AAC-decoderingsformaat: MPEG-4 AAC (alleen iTunes-gecodeerd) (versie 10.6 en vroeger) WAV-signaalformaat: Lineaire PCM & MS ADPCM (niet-gecomprimeerd) USB USB-standaardspecificatie: USB 2.0 volledige snelheid Maximaal stroomverbruik: 1 A USB-protocol: MSC (Mass Storage Class) MTP (Media Transfer Protocol) AOA (Android Open Accessory) 2.0 Bestandsysteem: FAT12, FAT16, FAT32 MP3-decoderingsformaat: MPEG-1 & 2 Audio Layer 3 WMA-decoderingsformaat: Versie 7, 7.1, 8, 9, 10, 11 (2-kanaalsaudio) (Windows Media Player) AAC-decoderingsformaat: MPEG-4 AAC (alleen iTunes-gecodeerd) (versie 10.6 en vroeger) FLAC-decoderingsformaat: v1.3.0 (Free Lossless Audio Codec) WAV-signaalformaat: Lineaire PCM & MS ADPCM (niet-gecomprimeerd) FM-tuner Frequentiebereik: 87,5 MHz tot 108,0 MHz Bruikbare gevoeligheid: 11 dBf (1,0 μV/ 75 Ω, mono, S/R: 30 dB) Signaal-ruisverhouding: 72 dB (IEC-Anetwerk) MW-tuner Frequentiebereik: 531 kHz tot 1 602 kHz Bruikbare gevoeligheid: 25 μV (S/R: 20 dB) Signaal-ruisverhouding: 62 dB (IEC-Anetwerk) LW-tuner Frequentiebereik: 153 kHz tot 281 kHz Bruikbare gevoeligheid: 28 μV (S/R: 20 dB) Signaal-ruisverhouding: 62 dB (IEC-Anetwerk) DAB-tuner Frequentiebereik (band III): 174,928 MHz tot 239,200 MHz (5 A tot 13 F) Frequentiebereik (L-band): 1 452,960 MHz tot 1 490,624 MHz (LA tot LW) Bruikbare gevoeligheid (band III): –100 dBm Bruikbare gevoeligheid (L-band): –100 dBm Signaal-ruisverhouding: 85 dB Bluetooth Versie: Bluetooth 3.0 gecertificeerd Uitgangsvermogen: +4 dBm maximaal (vermogensklasse 2) Frequentieband(en): 2 400 MHz tot 2 483,5 MHz Bluetooth-profielen: GAP (Generic Access Profile) SDAP (Service Discovery Application Profile) HFP (Hands Free Profile) 1.6 PBAP (Phone Book Access Profile)

Nederlands Maximaal uitgangsvermogen:

A2DP (Advanced Audio Distribution Profile) AVRCP (Audio/Video Remote Control Profile) 1.5 SPP (Serial Port Profile) 1.1 OPMERKING Technische gegevens en ontwerp kunnen zonder voorafgaande kennisgeving worden gewijzigd. 30 Nl Nederlands
