BEDIENUNGSANLEITUNG MVH-X580BT PIONEER

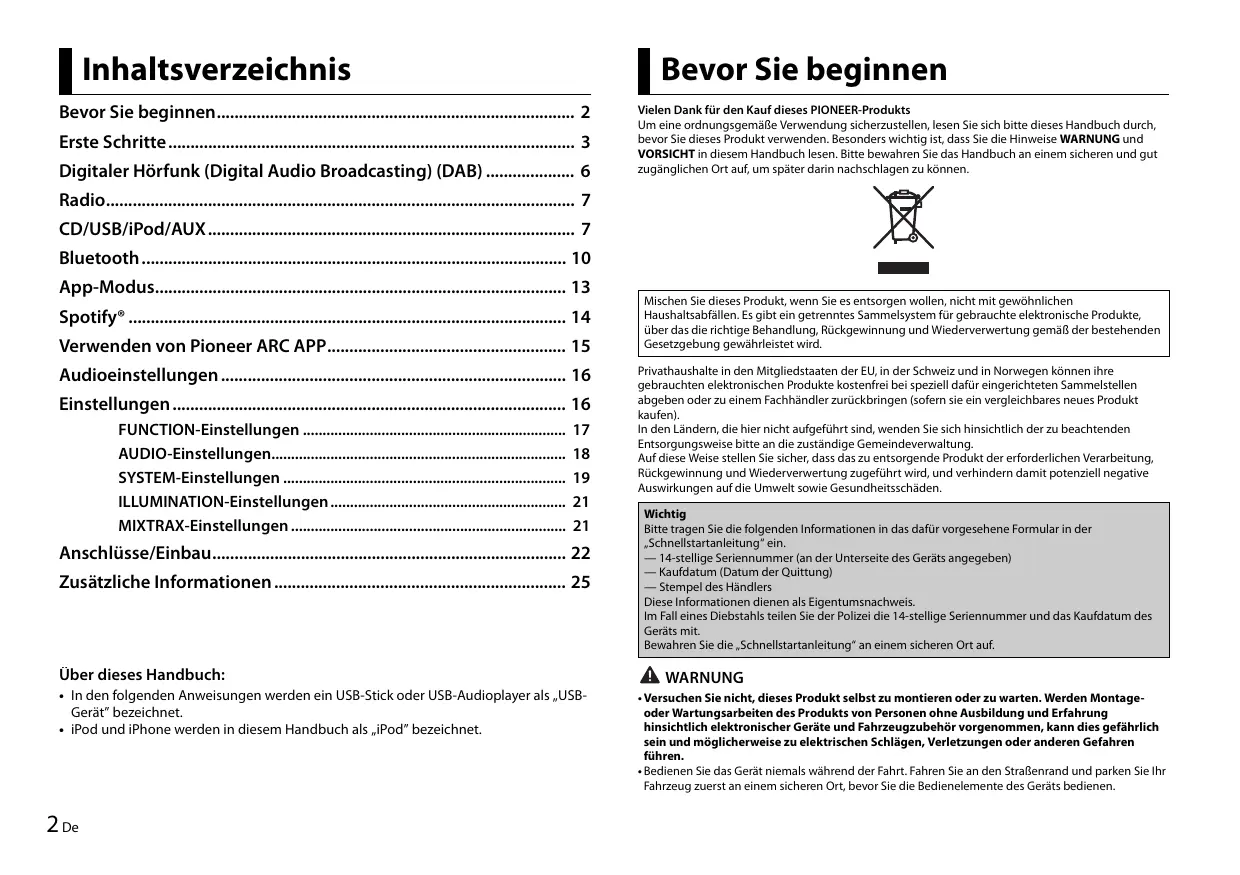

Anschlüsse/Einbau................................................................................ 22 Zusätzliche Informationen .................................................................. 25 Über dieses Handbuch:

• In den folgenden Anweisungen werden ein USB-Stick oder USB-Audioplayer als „USBGerät” bezeichnet.
• iPod und iPhone werden in diesem Handbuch als „iPod” bezeichnet. 2 De Mischen Sie dieses Produkt, wenn Sie es entsorgen wollen, nicht mit gewöhnlichen Haushaltsabfällen. Es gibt ein getrenntes Sammelsystem für gebrauchte elektronische Produkte, über das die richtige Behandlung, Rückgewinnung und Wiederverwertung gemäß der bestehenden Gesetzgebung gewährleistet wird. Privathaushalte in den Mitgliedstaaten der EU, in der Schweiz und in Norwegen können ihre gebrauchten elektronischen Produkte kostenfrei bei speziell dafür eingerichteten Sammelstellen abgeben oder zu einem Fachhändler zurückbringen (sofern sie ein vergleichbares neues Produkt kaufen). In den Ländern, die hier nicht aufgeführt sind, wenden Sie sich hinsichtlich der zu beachtenden Entsorgungsweise bitte an die zuständige Gemeindeverwaltung. Auf diese Weise stellen Sie sicher, dass das zu entsorgende Produkt der erforderlichen Verarbeitung, Rückgewinnung und Wiederverwertung zugeführt wird, und verhindern damit potenziell negative Auswirkungen auf die Umwelt sowie Gesundheitsschäden. Wichtig Bitte tragen Sie die folgenden Informationen in das dafür vorgesehene Formular in der „Schnellstartanleitung“ ein. — 14-stellige Seriennummer (an der Unterseite des Geräts angegeben) — Kaufdatum (Datum der Quittung) — Stempel des Händlers Diese Informationen dienen als Eigentumsnachweis. Im Fall eines Diebstahls teilen Sie der Polizei die 14-stellige Seriennummer und das Kaufdatum des Geräts mit. Bewahren Sie die „Schnellstartanleitung“ an einem sicheren Ort auf. WARNUNG
• Versuchen Sie nicht, dieses Produkt selbst zu montieren oder zu warten. Werden Montageoder Wartungsarbeiten des Produkts von Personen ohne Ausbildung und Erfahrung hinsichtlich elektronischer Geräte und Fahrzeugzubehör vorgenommen, kann dies gefährlich sein und möglicherweise zu elektrischen Schlägen, Verletzungen oder anderen Gefahren führen.
• Bedienen Sie das Gerät niemals während der Fahrt. Fahren Sie an den Straßenrand und parken Sie Ihr Fahrzeug zuerst an einem sicheren Ort, bevor Sie die Bedienelemente des Geräts bedienen. VORSICHT

• Lassen Sie dieses Gerät nicht in Kontakt mit Feuchtigkeit und/oder Flüssigkeiten kommen. Dies könnte zu einem elektrischen Schlag führen. Außerdem könnte es bei Kontakt mit Flüssigkeiten zu Beschädigungen des Geräts, Rauchentwicklung und Überhitzung kommen.
• Wählen Sie stets eine Lautstärke, bei der Sie Umgebungsgeräusche noch deutlich wahrnehmen können.
• Dieses Produkt wurde unter moderaten und tropischen Klimabedingungen entsprechend der Sicherheitsbestimmungen, IEC 60065, für Audio-, Video- und ähnliche Elektrogeräte getestet. M.C.-(Mehrfunktions-)Regler SRC (Quelle)/OFF Anzeigefenster VORSICHT Bei diesem Gerät handelt es sich um ein Laserprodukt der Klasse 1, das entsprechend dem Standard Sicherheit für Laserprodukte IEC 60825-1:2007 klassifiziert ist. BAND/ DISP (Display) Im Problemfall Sollte dieses Gerät nicht ordnungsgemäß funktionieren, dann wenden Sie sich an Ihren Händler oder an die nächstgelegene PIONEER-Kundendienststelle. Erste Schritte Grundlagen der Bedienung DEH-X7800DAB Anzeigefenster Häufig verwendete Bedienvorgänge Welche Tasten verfügbar sind, unterscheidet sich je nach Gerät. Zweck Bedienung Gerät einschalten* Drücken Sie SRC/OFF, um das Gerät einzuschalten. Halten Sie SRC/OFF gedrückt, um das Gerät auszuschalten. Lautstärke einstellen Drehen Sie den M.C.-Regler. Quelle auswählen Drücken Sie mehrmals SRC/OFF. Anzeigeinformationen umschalten Drücken Sie mehrmals DISP. Zur vorhergehenden Anzeige/Liste zurückkehren Drücken Sie BAND/ Vom Menü zur normalen Anzeige zurückkehren Halten Sie BAND/ Gespräch annehmen/beenden Drücken Sie

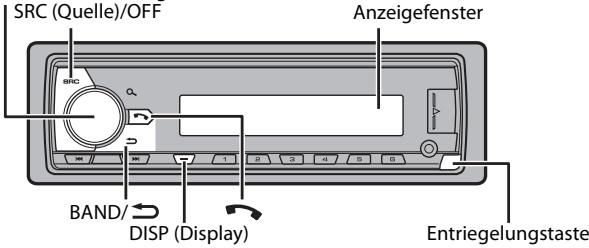

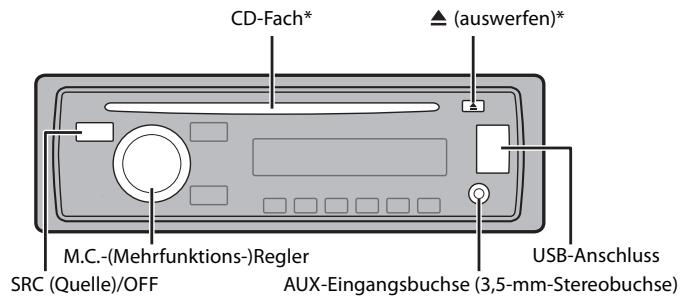

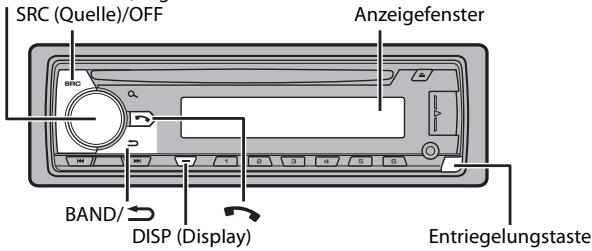

Deutsch M.C.-(Mehrfunktions-)Regler SRC (Quelle)/OFF Entriegelungstaste gedrückt.

• Wenn das blauweiße Kabel dieses Geräts an der Steuerklemme des Automatikantennenrelais des Fahrzeugs angeschlossen ist, fährt die Fahrzeugantenne aus, wenn die Quelle dieses Geräts eingeschaltet wird. Um die Antenne einzuziehen, schalten Sie die Quelle aus. Anzeige im Display BAND/ DISP (Display) Entriegelungstaste Die folgende Anzeige kann sich je nach Gerät unterscheiden. Anzeige Beschreibung Erscheint, wenn eine untere Ebene des Menüs oder Ordners existiert.

Anzeige Beschreibung Zurücksetzen des Mikroprozessors Erscheint, wenn an diesem Gerät ein Bluetooth-Telefon über HFP (Hands Free Profile) (Seite 10) angeschlossen ist, und blinkt, während sich das Telefon in der Warteschleife befindet. Erscheint, wenn an diesem Gerät ein Bluetooth-Audioplayer über A2DP (Advanced Audio Distribution Profile) angeschlossen ist (Seite 10). Erscheint, wenn die -Taste gedrückt wird. Erscheint, wenn ein Verkehrsfunkprogramm empfangen wird. Der Mikroprozessor muss in den folgenden Situationen zurückgesetzt werden: – Bevor Sie das Gerät nach der Installation zum ersten Mal verwenden – Wenn das Gerät nicht ordnungsgemäß funktioniert – Wenn merkwürdige oder falsche Meldungen im Display erscheinen

Erscheint, wenn die TA-Funktion (Verkehrsdurchsagen) eingeschaltet ist (Seite 17). Entfernen Sie das Bedienfeld (Seite 4). Drücken Sie die RESET-Taste mit einem spitzen Gegenstand, der länger als 8 mm ist. Erscheint, wenn die Sound Retriever-Funktion eingeschaltet ist (Seite 18). Erscheint, wenn die Zufalls-/Shuffle-Wiedergabe eingeschaltet ist (außer wenn BT AUDIO als Quelle ausgewählt ist). Erscheint, wenn die Wiedergabewiederholung eingeschaltet ist (außer wenn BT AUDIO als Quelle ausgewählt ist). Erscheint, wenn die iPod-Steuerung eingeschaltet ist (Seite 9). Erscheint, wenn eine Bluetooth-Verbindung hergestellt wird (Seite 10). Abnehmen des Bedienfelds Einrichtungsmenü Nehmen Sie das Bedienfeld ab, um einen Diebstahl zu verhindern. Ziehen Sie am Bedienfeld befestigte Kabel und Geräte ab und schalten Sie das Gerät aus, bevor Sie das Bedienfeld abnehmen. Abnehmen RESET-Taste Wenn Sie nach dem Einbau die Zündung einschalten auf ON, erscheint das Einrichtungsmenü im Display. WARNUNG Anbringen Verwenden Sie das Gerät nicht im Standardmodus, wenn am Gerät ein Lautsprechersystem für den Netzwerkmodus angeschlossen ist. Verwenden Sie das Gerät nicht im Netzwerkmodus, wenn am Gerät ein Lautsprechersystem für den Standardmodus angeschlossen ist. Dadurch können die Lautsprecher beschädigt werden.

• Setzen Sie das Bedienfeld keinen starken Erschütterungen aus.
• Halten Sie das Bedienfeld von direktem Sonnenlicht und hohen Temperaturen fern.
• Bewahren Sie das abgenommene Bedienfeld immer in einer Schutzhülle oder Tasche auf. 4 De Drehen Sie den M.C.-Regler, um die Optionen auszuwählen, und drücken Sie ihn dann, um den Vorgang zu bestätigen. Um mit der nächsten Menüoption fortzufahren, müssen Sie Ihre Auswahl bestätigen. Menüpunkt Beschreibung LANGUAGE Auswahl der Sprache, in der die Textinformationen komprimierter Audiodateien angezeigt werden sollen. [ENG] (Englisch), [РУС] (Russisch), [TUR] (Türkisch) Menüpunkt Beschreibung CLOCK SET Einstellung der Uhr. 1 Drehen Sie den M.C.-Regler, um die Stunde einzustellen, und drücken Sie ihn dann, um den Vorgang zu bestätigen. Die Anzeige schaltet automatisch auf die Einstellung der Minute um. 2 Drehen Sie den M.C.-Regler, um die Minute einzustellen, und drücken Sie ihn dann, um den Vorgang zu bestätigen. FM STEP Auswahl der FM-Schrittweite: 100 kHz oder 50 kHz. [100], [50]

DAB-Antenne nicht mit Strom versorgen. Wählen Sie diese Option, wenn Sie eine passive Antenne ohne Verstärker verwenden. Umschalten zwischen zwei Betriebsmodi: dem 2-WegeNetzwerkmodus (NETWORK) und dem Standardmodus (STANDARD), je nachdem, welche Verbindungen Sie hergestellt haben. Einzelheiten zu den Betriebsmodi finden Sie auf Seite 16. Drehen Sie den M.C.-Regler, um den Modus [YES] auszuwählen, und drücken Sie dann den Regler, um den Vorgang zu bestätigen.

• Sie können das Einstellungsmenü nicht schließen, ohne den [SPEAKER MODE] einzustellen.
• Sobald der Lautsprechermodus eingestellt wurde, kann diese Einstellung nur durch Wiederherstellen der Standardeinstellungen dieses Produkts geändert werden. Stellen Sie die Standardeinstellungen wieder her, um die Lautsprechermodus-Einstellung zu ändern (siehe SYSTEM RESET auf Seite 6). [QUIT :YES] erscheint, wenn sämtliche Einstellungen vorgenommen wurden. Um zum ersten Eintrag des Einrichtungsmenüs zurückzukehren, drehen Sie den M.C.-Regler, um [QUIT :NO] auszuwählen, und drücken Sie ihn dann, um den Vorgang zu bestätigen. Drehen Sie den M.C.-Regler, um die Einstellungen zu bestätigen. Wenn [DAB ANT PW] auf [ON] eingestellt ist, erscheint [UPDATING LIST] im Display und die Dienstliste wird aktualisiert. Mit Ausnahme von [SPEAKER MODE] können diese Einstellungen jederzeit über die SYSTEM- (Seite 19) und die INITIAL-Einstellungen (Seite 5) vorgenommen werden. Abbrechen der Demoanzeige (DEMO OFF)

Drehen Sie den M.C.-Regler, um das Hauptmenü anzuzeigen. Drehen Sie den M.C.-Regler, um [SYSTEM] auszuwählen, und drücken Sie ihn dann, um den Vorgang zu bestätigen. Drehen Sie den M.C.-Regler, um [DEMO OFF] auszuwählen, und drücken Sie ihn dann, um den Vorgang zu bestätigen. Drehen Sie den M.C.-Regler, um [YES] auszuwählen, und drücken Sie ihn dann, um den Vorgang zu bestätigen. INITIAL-Einstellungen

Halten Sie SRC/OFF gedrückt, bis sich das Gerät ausschaltet. Halten Sie SRC/OFF gedrückt, um das Hauptmenü anzuzeigen. Drehen Sie den M.C.-Regler, um [INITIAL] auszuwählen, und drücken Sie ihn dann, um den Vorgang zu bestätigen. Drehen Sie den M.C.-Regler, um eine Option auszuwählen, und drücken Sie ihn dann, um den Vorgang zu bestätigen. HINWEIS Deutsch

DAB-Antenne mit Strom versorgen. Wählen Sie diese Option, wenn Sie die optionale DAB-Antenne (AN-DAB1, separat erhältlich) mit dem Gerät verwenden. HINWEIS Welche Optionen verfügbar sind, unterscheidet sich je nach Gerät. Menüpunkt Beschreibung FM STEP Auswahl der FM-Schrittweite: 100 kHz oder 50 kHz. [100], [50] REAR-SP [FUL] [SW] Wählen Sie diese Option, wenn an den Ausgangsdrähten für die Hecklautsprecher ein Breitbandlautsprecher angeschlossen ist. Wählen Sie diese Option, wenn an den Ausgangsdrähten für die Hecklautsprecher ein Subwoofer direkt angeschlossen ist (ohne Zusatzverstärker).

Menüpunkt Beschreibung SYSTEM UPDATE Wählen Sie [SYSTEM INFO], um die neuesten [SYSTEM INFO], [S/ Systeminformationen des Geräts zu bestätigen. Wählen Sie [S/W UPDATE], um das Gerät auf die neueste W UPDATE] Software zu aktualisieren und die Einstellungen des Geräts zu initialisieren. Einzelheiten zur neuesten Software und zur Aktualisierung finden Sie auf unserer Website.

DAB-Antenne mit Strom versorgen. Wählen Sie diese Option, wenn Sie die optionale DAB-Antenne (AN-DAB1, separat erhältlich) mit dem Gerät verwenden. [ON] [OFF] DAB-Antenne nicht mit Strom versorgen. Wählen Sie diese Option, wenn Sie eine passive Antenne ohne Verstärker verwenden. SYSTEM RESET Wählen Sie [YES], um die Geräteeinstellungen zu initialisieren. Das Gerät wird automatisch neu gestartet. (Einige der Einstellungen können auch nach dem Zurücksetzen des Geräts erhalten bleiben.) [YES], [CANCEL] Digitaler Hörfunk (Digital Audio Broadcasting) (DAB) (Nur für DEH-X7800DAB/MVH-X580DAB) Um DAB-Signale zu empfangen, schließen Sie eine DAB-Antenne (AN-DAB1) (separat erhältlich) am Gerät an. Suchen nach einer Dienstkomponente

Drücken Sie SRC/OFF, um [DIGITAL RADIO] auszuwählen. Drücken Sie BAND/ Drücken Sie

um das Band auszuwählen: [D1], [D2] oder [D3]. , um eine Dienstkomponente auszuwählen. HINWEIS Halten Sie gedrückt und lassen Sie dann die Taste los, um nach einem verfügbaren Dienst zu suchen. Der Suchlauf hält an, wenn das Gerät einen Dienst empfängt. Aus Dienstlisten eine Dienstkomponente auswählen 1 Drücken Sie während des DAB-Empfangs . 6 De

Zeigt die Liste aller Dienstkomponenten an. Drücken Sie noch einmal , um alphabetisch nach einer Dienstkomponente zu suchen. Wählen Sie aus der von Ihnen ausgewählten Liste eine Dienstkomponente aus, und drücken Sie dann den M.C.-Regler, um den Vorgang zu bestätigen. HINWEIS Sie können die Dienstliste durch Gedrückthalten von abzubrechen, drücken Sie noch einmal. aktualisieren. Um die Aktualisierung Voreinstellen von Dienstkomponenten Dienstkomponenten speichern 1 Halten Sie, während Sie die zu speichernde Dienstkomponente empfangen, eine der Zifferntasten (1/ bis 6/ ) gedrückt, bis sie zu blinken aufhört. Gespeicherte Dienstkomponenten empfangen 1 Wählen Sie das Band aus und drücken Sie dann eine der Zifferntasten (1/ bis 6/

Pause-/Zeitsprungfunktion Das Gerät speichert kürzlich gesendete Übertragungen automatisch im Arbeitsspeicher. Die Speicherkapazität dieses Geräts variiert je nach Bitrate der verwendeten Dienstkomponente. Die Speicherkapazität liegt bei etwa fünf Minuten für 192 Kbit/s. Pausieren/Fortsetzen 1 Halten Sie, während Sie die Dienstkomponente empfangen, DISP gedrückt. Zeitsprungfunktion verwenden 1 Halten Sie, während Sie die Dienstkomponente empfangen, BAND/ 2 Drücken Sie (eine Minute zurück)/ (eine Minute vor), um die Wiedergabeposition einzustellen. . gedrückt. Halten Sie gedrückt und lassen Sie dann die Taste los, um nach einem verfügbaren Sender zu suchen. Der Suchlauf hält an, wenn das Gerät einen Sender empfängt. Um den Suchlauf abzubrechen, drücken Sie

Radio Die Empfangsfrequenzen dieses Geräts sind für die Nutzung in Westeuropa, Asien, dem Nahen Osten, Afrika und Ozeanien vorgesehen. Eine Nutzung in anderen Regionen kann zu schlechtem Empfang führen. Die RDS-Funktion (Radio Data System: Datenfunksystem) funktioniert nur in Regionen, die RDS-Signale für FM-Sender übertragen. HINWEIS [SEEK] muss in den FUNCTION-Einstellungen auf [MAN] eingestellt sein (Seite 17). Sender manuell speichern 1 Halten Sie, während Sie den zu speichernden Sender empfangen, eine der Empfangen von voreingestellten Sendern

Zifferntasten (1/ Drücken Sie SRC/OFF, um [RADIO] auszuwählen. Drücken Sie BAND/ oder [LW]. , um das Band auszuwählen: [FM1], [FM2], [FM3], [MW] Drücke Sie eine Zifferntaste (1/ bis 6/ Die -Tasten können auch verwendet werden, um einen voreingestellten Sender auszuwählen, wenn [SEEK] in den FUNCTION-Einstellungen auf [PCH] eingestellt ist (Seite 17). Speicher der besten Sender (BSM: Best Stations Memory)

bis 6/ ) gespeichert. Drücken Sie, nachdem Sie das Band ausgewählt haben, den M.C.-Regler, um das Hauptmenü anzuzeigen. Drehen Sie den M.C.-Regler, um [FUNCTION] auszuwählen, und drücken Sie ihn dann, um den Vorgang zu bestätigen. Drehen Sie den M.C.-Regler, um [BSM] auszuwählen, und drücken Sie ihn dann, um den Vorgang zu bestätigen. Sender manuell suchen 1 Drücken Sie, nachdem Sie das Band ausgewählt haben, Sender auszuwählen.

Halten Sie während des FM-Empfangs gedrückt. Drehen Sie den M.C.-Regler, um einen Programmtyp auszuwählen: [NEWS/INFO], [POPULAR], [CLASSICS] oder [OTHERS]. Drücken Sie den M.C.-Regler. Das Gerät beginnt, nach einem Sender zu suchen. Wenn ein Sender gefunden wurde, wird der Sendername angezeigt. HINWEISE Deutsch Die sechs stärksten Sender werden auf den Zifferntasten (1/

Sie können einen voreingestellten Kanal auswählen, indem Sie drücken und den M.C.-Reger drehen. Halten Sie nach dem Auswählen eines Kanals den M.C.-Regler gedrückt, um einen Sender zu speichern. Das Gerät sucht anhand von PTY-Informationen (Programmtyp) nach einem Sender. drücken und den M.C.-Reger TIPP

) gedrückt, bis sie zu blinken aufhört. Verwenden von PTY-Funktionen

HINWEIS Sie können einen voreingestellten Kanal auswählen, indem Sie drehen. bis 6/ HINWEIS

• Um die Suche abzubrechen, drücken Sie den M.C.-Regler.
• Das Sendeprogramm einiger Sender kann von der übertragenen PTY-Klassifizierung abweichen.
• Wenn kein Sender den Programmtyp überträgt, nach dem Sie suchen, wird etwa zwei Sekunden lang [NOT FOUND] angezeigt, und der Tuner kehrt dann zum ursprünglichen Sender zurück. PTY-Liste Weitere Einzelheiten über die PTY-Liste finden Sie auf der folgenden Site: http://www.pioneer.eu/eur/products/25/121/tech/CarAudio/PTY.html CD/USB/iPod/AUX

, um einen HINWEIS Die CD-Funktion ist für MVH-X580DAB/X580BT nicht verfügbar.

MTP-Verbindung Wiedergabe Ziehen Sie den Kopfhörer des externen Geräts ab, bevor Sie es an dieses Gerät anschließen. CD-Fach* (auswerfen)* Ein Gerät mit Android-Version 4.0 oder höher kann mit Hilfe des mit dem betreffenden Gerät gelieferten Kabels über MTP an diesem Gerät angeschlossen werden. Je nach angeschlossenem Gerät und der Anzahl der Dateien auf dem Gerät kann es sein, dass Audiodateien/Musiktitel nicht über MTP wiedergegeben werden können. Beachten Sie, dass die MTP-Verbindung nicht mit WAV- und FLACDateiformaten kompatibel ist und nicht mit der MIXTRAX-Funktion verwendet werden kann. HINWEIS Wenn Sie eine MTP-Verbindung verwenden, muss [ANDROID WIRED] in den SYSTEM-Einstellungen auf [MEMORY] eingestellt sein (Seite 20). AUX 1 Schließen Sie den Stereo-Mini-Stecker an der AUX-Eingangsbuchse an. 2 Drücken Sie SRC/OFF, um [AUX] als Quelle auszuwählen. HINWEIS USB-Anschluss M.C.-(Mehrfunktions-)Regler AUX-Eingangsbuchse (3,5-mm-Stereobuchse) SRC (Quelle)/OFF

• Nicht im Umfang des MVH-X580DAB/X580BT enthalten

1 Legen Sie eine CD mit der Etikettenseite nach oben in das CD-Fach ein. Um eine Disc auszuwerfen, stoppen Sie als Erstes die Wiedergabe, und drücken Sie dann

Wenn in den SYSTEM-Einstellungen [AUX] auf [OFF] eingestellt ist, lässt sich [AUX] nicht als Quelle auswählen (Seite 20). Bedienvorgänge In den FUNCTION-Einstellungen können Sie verschiedene Anpassungen vornehmen (Seite 17). Beachten Sie, dass die folgenden Bedienvorgänge nicht bei einem AUX-Gerät funktionieren. Um ein AUX-Gerät zu bedienen, führen Sie die Vorgänge an dem Gerät selbst aus. Zweck USB-Geräte (einschließlich Android™)/iPod 1 Öffnen Sie die Abdeckung des USB-Anschlusses. 2 Schließen Sie mit einem geeigneten Kabel das USB-Gerät/den iPod an. HINWEIS Um automatisch zur [USB]-Quelle zu wechseln, wenn ein USB-Gerät/iPod an diesem Gerät angeschlossen ist, stellen Sie [USB AUTO] in den SYSTEM-Einstellungen auf [ON] (Seite 20). VORSICHT Verwenden Sie ein optionales Pioneer-USB-Kabel (CD-U50E), um das USB-Gerät anzuschließen, da jedes direkt am Gerät angeschlossene externe Gerät aus dem Gerät herausragen wird, was gefährlich sein könnte. Beenden Sie, bevor Sie das andere Gerät von diesem Gerät trennen, die Wiedergabe. AOA-Verbindungen Einzelheiten zur AOA-Verbindung finden Sie auf Seite 15. 8 De Bedienung Ordner/Album auswählen*1 Drücken Sie 1/ bzw. 2/ Track/Titel (Kapitel) auswählen Drücken Sie bzw. bzw.

Vor- oder zurückspulen *2 Halten Sie In einer Liste nach einer Datei suchen 1 Drücken Sie , um die Liste anzuzeigen. 2 Drehen Sie den M.C.-Regler, um den Namen oder die Kategorie der/des gewünschten Datei/Ordners auszuwählen, und drücken Sie dann den Regler, um den Vorgang zu bestätigen. 3 Drehen Sie den M.C.-Regler, um die gewünschte Datei auszuwählen, und drücken Sie ihn dann, um den Vorgang zu bestätigen. Die Wiedergabe startet. gedrückt.

Zweck Bedienung Eine Liste der Dateien im ausgewählten Ordner/in der ausgewählten Kategorie ansehen*1 Drücken Sie, wenn ein Ordner/eine Kategorie ausgewählt ist, den M.C.-Regler. Einen Musiktitel aus dem/der ausgewählten Halten Sie, wenn ein Ordner/eine Kategorie Ordner/Kategorie abspielen*1 ausgewählt ist, den M.C.-Regler gedrückt. Alphabetische Suche (nur iPod) 1 Drücken Sie , um die Liste anzuzeigen. 2 Drehen Sie den M.C.-Regler, um die gewünschte Kategorieliste auszuwählen, und drücken Sie dann , um den alphabetischen Suchmodus aufzurufen. (Zweimaliges Drehen des M.C.-Reglers ruft ebenfalls den alphabetischen Suchmodus auf.) 3 Drehen Sie den M.C.-Regler, um einen Buchstaben auszuwählen, und drücken Sie dann den Regler, um die alphabetische Liste anzuzeigen. Um die alphabetische Suche abzubrechen, drücken Sie BAND/ Drücken Sie 6/ Drücken Sie 5/

Shuffle-Wiedergabe aller Titel (nur iPod) Halten Sie 5/ Wiedergabe pausieren/fortsetzen Drücken Sie 4/PAUSE. Rückkehr zum Stammordner (nur CD/ USB)*1 Halten Sie Wechsel zwischen komprimierten Audiodaten und CD-DA (nur CD) Drücken Sie BAND/ HINWEIS Der ausgewählte Titel/das ausgewählte Album kann abgebrochen werden, wenn Sie Funktionen verwenden, die nicht zum Modus der verknüpften Wiedergabe gehören (z. B. Vor- und Zurückspulen). Steuerung über iPod Sie können das Gerät über einen angeschlossenen iPod steuern. Die folgenden iPod-Modelle sind nicht mit dieser Funktion kompatibel. – iPod nano der 1. Generation, iPod mit Videofunktion 1 Drücken Sie während der Wiedergabe BAND/ , und wählen Sie dann den Steuerungsmodus aus. [CONTROL iPod]: Die iPod-Funktion des Geräts kann nur über den angeschlossenen iPod bedient werden. [CONTROL AUDIO]: Die iPod-Funktion des Geräts kann nur mit den Tasten des Geräts bedient werden. In diesem Modus lässt sich der angeschlossene iPod nicht ein- oder ausschalten. HINWEISE

• Wenn Sie den Steuerungsmodus auf [CONTROL iPod] umschalten, pausiert die Musikwiedergabe. Verwenden Sie den angeschlossenen iPod, um die Wiedergabe fortzusetzen.
• Die folgenden Bedienvorgänge sind weiterhin mit dem Gerät möglich, auch wenn der Steuerungsmodus auf [CONTROL iPod] eingestellt ist. – Pause, Vor-/Zurückspulen, Titel-/Kapitelauswahl
• Die Lautstärke kann nur am Gerät eingestellt werden.

*1 Nur komprimierte Audiodateien *2 Wenn Sie während der Wiedergabe einer VBR-Datei die Vor- oder Rückspulfunktion verwenden, kann es sein, dass die Wiedergabezeit nicht richtig angezeigt wird. Nützliche Funktionen für iPods Modus der verknüpften Wiedergabe Sie können auf Musiktitel zugreifen, die einen Bezug zu dem momentan wiedergegebenen Interpreten, Album oder Genre haben. 1 Halten Sie, während Sie einen Titel anhören, gedrückt, um in den Modus der verknüpften Wiedergabe zu wechseln. Deutsch Wiedergabewiederholung Zufalls-/Shuffle-Wiedergabe Drehen Sie den M.C.-Regler, um den Modus auszuwählen ([ARTIST], [ALBUM], [GENRE]), und drücken Sie dann den Regler, um den Vorgang zu bestätigen. Der ausgewählte Titel/das ausgewählte Album wird nach dem momentan wiedergegebenen Titel gespielt. Über MIXTRAX (nur USB/iPod) Die MIXTRAX-Funktion erstellt einen von Beleuchtungseffekten begleiteten NonstopMix Ihrer Musikbibliothek. Einzelheiten zu den MIXTRAX-Einstellungen finden Sie auf Seite 21. HINWEISE

• Diese Funktion ist nicht mit einem über MTP angeschlossenen Android-Gerät kompatibel.
• Je nach Datei/Titel sind möglicherweise keine Klangeffekte verfügbar.
• Schalten Sie die MIXTRAX-Funktion aus, wenn die von ihr erzeugten Beleuchtungseffekte beim Fahren stören.

Drücken Sie 3/MIX, um MIXTRAX ein-/auszuschalten.

Bluetooth Bluetooth-Verbindung Bluetooth-Einstellungen Menüpunkt Beschreibung DEVICELIST Die Liste gekoppelter Bluetooth-Gerät anzeigen. „*” erscheint neben dem Gerätenamen, wenn die Bluetooth-Verbindung hergestellt ist. DEL DEVICE Die Geräteinformationen löschen. Wichtig Wenn drei oder mehr Bluetooth-Geräte (z. B. ein Telefon und ein separater Audioplayer) angeschlossen sind, kann es sein, dass sie nicht richtig funktionieren.

Schalten Sie die Bluetooth-Funktion des externen Geräts ein. ADD DEVICE Ein neues Gerät registrieren. Drehen Sie den M.C.-Regler, um [BT SETTING] auszuwählen, und drücken Sie ihn dann, um den Vorgang zu bestätigen. A.CONN Wählen Sie [ON], um automatisch eine Verbindung zu einem Bluetooth-Gerät herzustellen. Drehen Sie den M.C.-Regler, um [ADD DEVICE] auszuwählen, und drücken Sie ihn dann, um den Vorgang zu bestätigen. Das Gerät beginnt, nach verfügbaren externen Geräten zu suchen, und zeigt sie dann in der Geräteliste an.

• Um die Suche abzubrechen, drücken Sie den M.C.-Regler.
• Wenn sich das gewünschte externe Gerät nicht auf der Liste befindet, wählen Sie [RE-SEARCH].
• Wenn kein externes Gerät verfügbar ist, erscheint, [NOT FOUND] im Display. VISIBLE Drücken Sie , um das Telefonmenü anzuzeigen. [ON], [OFF] [ON], [OFF] Wählen Sie [ON], damit ein Bluetooth-Gerät dieses Gerät erkennen kann, wenn dieses Gerät über Bluetooth mit einem anderen Gerät verbunden ist. PIN CODE PIN-Code ändern. 1 Drehen Sie den M.C.-Regler, um den Einstellungsmodus anzuzeigen. 2 Drehen Sie den M.C.-Regler, um eine Ziffer auszuwählen. 3 Drücken Sie den M.C.-Regler, um den Cursor zur nächsten Position zu bewegen. 4 Halten Sie, nachdem Sie den PIN-Code eingegeben haben, den M.C.-Regler gedrückt. Wenn Sie, nachdem der PIN-Code eingegeben wurde, den M.C.Regler drücken, kehren Sie zum PIN-Code-Eingabedisplay zurück und können den PIN-Code ändern. Wählen Sie die im Display des externen Geräts angezeigte Option [Pioneer BT Unit] aus. DEV. INFO Vergewissern Sie sich, dass auf beiden Geräten dieselbe 6-stellige Zahl angezeigt wird, und wählen Sie dann am externen Gerät die Option „Yes” (Ja). Die Geräteinformationen im Display zwischen dem Gerätenamen und der Adresse des Bluetooth-Geräts umschalten. GUEST MODE Wählen Sie [ON], um automatisch zum [DEL DEVICE]-Bildschirm zu wechseln, wenn das Gerät bereits mit drei Geräten gekoppelt ist. Drehen Sie den M.C.-Regler, um ein Gerät aus der Geräteliste auszuwählen, und drücken Sie ihn dann, um den Vorgang zu bestätigen. Halten Sie den M.C.-Regler gedrückt, um den Anzeigeinhalt zwischen der Adresse und dem Namen des Bluetooth-Geräts umzuschalten. HINWEISE
• [DEVICE FULL] erscheint, wenn das Gerät bereits mit drei anderen Geräten gekoppelt wurde. Löschen Sie in diesem Fall eines der gekoppelten Geräte. Siehe [DEL DEVICE] oder [GUEST MODE] in den Bluetooth-Einstellungen (Seite 10).
• Je nach Gerät wird in Schritt 7 der PIN-Code benötigt. Geben Sie in diesem Fall [0000] ein. TIPP Die Bluetooth-Verbindung kann auch durch Erkennung dieses Geräts vom Bluetooth-Gerät aus hergestellt werden. Hierzu muss [VISIBLE] in den Bluetooth-Einstellungen auf [ON] eingestellt sein. Einzelheiten zur Bedienung eines Bluetooth-Geräts finden Sie in der mit dem Bluetooth-Gerät ausgelieferten Bedienungsanleitung. 10 De [DELETE YES], [DELETE NO] [ON], [OFF] A.PAIRING [ON], [OFF] Wählen Sie [ON], um das Gerät automatisch mit dem iPhone zu paaren, wenn ein iPhone über USB am Gerät angeschlossen ist. (Diese Funktion ist je nach der von Ihnen verwendeten iOSVersion möglicherweise nicht verfügbar.) Bluetooth-Telefon Stellen Sie als Erstes eine Bluetooth-Verbindung zum Bluetooth-Telefon her (Seite 10). Es können bis zu zwei Bluetooth-Telefone gleichzeitig angeschlossen sein. Wichtig
• Wenn Sie das Gerät im Standby-Modus lassen, um Ihr Telefon über Bluetooth anzuschließen, während der Motor ausgeschaltet ist, kann sich die Fahrzeugbatterie entladen.
• Achten Sie darauf, Ihr Fahrzeug an einem sicheren Ort abzustellen und die Feststellbremse einzulegen, bevor Sie das Gerät/Telefon bedienen. Telefonieren 1 Drücken Sie

, um das Telefonmenü anzuzeigen. Wenn zwei Telefone angeschlossen sind, erscheint als Erstes ein Telefonname und danach ein Telefonmenü. Um zu dem anderen Telefon zu wechseln, drücken Sie noch einmal. Drehen Sie den M.C.-Regler, um [RECENTS] oder [PHONE BOOK] auszuwählen, und drücken Sie ihn dann, um den Vorgang zu bestätigen. Wenn Sie [PHONE BOOK] auswählen, fahren Sie mit Schritt 4 fort. Drehen Sie den M.C.-Regler, um [MISSED], [DIALLED] oder [RECEIVED] auszuwählen, und drücken Sie ihn dann, um den Vorgang zu bestätigen. Drehen Sie den M.C.-Regler, um einen Namen oder eine Telefonnummer auszuwählen, und drücken Sie dann den Regler, um den Vorgang zu bestätigen. Der Anruf wird getätigt. TIPP Wenn zwei Telefone über Bluetooth am Gerät angeschlossen sind und ein Anruf eingeht, während ein Telefon zum Telefonieren benutzt wird, erscheint eine Meldung im Display. Um das eingehende Gespräch anzunehmen, müssen Sie das bestehende Gespräch beenden. Bedienung Zwischen dem aktuellen Anrufer und einem wartenden Anrufer umschalten Drücken Sie den M.C.-Regler. Wartenden Anrufer abbrechen Halten Sie Die Lautstärke der Anruferstimme einstellen (Wenn der Privatsphäremodus eingeschaltet ist, ist diese Funktion nicht verfügbar.) Drehen Sie während des Gespräches den M.C.Regler. Privatsphäremodus ein- oder ausschalten Drücken Sie während des Gesprächs BAND/ gedrückt.

Kurzwahlnummern speichern 1 Wählen Sie aus einem Telefonbuch oder einer Anrufhistorie eine Telefonnummer

aus. Halten Sie eine der Zifferntasten (1/ bis 6/ ) gedrückt. Der Eintrag wird auf der ausgewählten Zifferntaste gespeichert. Um eine Kurzwahlnummer für einen Anruf zu verwenden, drücken Sie eine der Zifferntasten (1/ bis 6/ ), und drücken Sie dann den M.C.-Regler. Spracherkennung (Nur für iPhone) Diese Funktion ist nur verfügbar, wenn ein iPhone mit Spracherkennungsfunktion über Bluetooth am Gerät angeschlossen ist. 1 Halten Sie gedrückt, um den Spracherkennungsmodus zu aktivieren. 2 Drücken Sie den M.C.-Regler und sprechen Sie dann in das Mikrofon, um Sprachbefehle einzugeben. Um den Spracherkennungsmodus zu verlassen, drücken Sie BAND/ Deutsch Eingehenden Anruf annehmen 1 Drücken Sie , wenn ein Anruf empfangen wird. Zweck

HINWEIS Einzelheiten zu den Spracherkennungsfunktionen finden Sie im Handbuch Ihres iPhone. Grundlegende Bedienvorgänge Zweck Bedienung Gespräch beenden Drücken Sie Eingehenden Anruf abweisen Halten Sie gedrückt, wenn ein Anruf empfangen wird.

*2 Wenn zwei Telefone angeschlossen sind, wirkt diese Funktion nicht bei eingehenden Anrufen, die empfangen werden, während eines der Telefone zum Telefonieren benutzt wird. Telefonmenü Menüpunkt Beschreibung RECENTS Die Liste der entgangenen Anrufe anzeigen. Bluetooth-Audio [MISSED] [DIALLED] [RECEIVED] Wichtig Die Liste der getätigten Anrufe anzeigen. Die Liste der empfangenen Anrufe anzeigen. PHONE BOOK*1 Die von Ihrem Telefon übertragenen Einträge anzeigen. Stellen Sie [VISIBLE] in den Bluetooth-Einstellungen auf [ON], um mit diesem Gerät in den Einträgen zu blättern. PRESET 1-6 Die Kurzwahlnummern abrufen. Sie können die Kurzwahlnummern auch durch Drücken einer der Zifferntasten (1/ bis 6/ ) abrufen. A.ANSR*2 Wählen Sie [ON], um einen eingehenden Anruf automatisch anzunehmen. [ON], [OFF] R.TONE [ON], [OFF] Wählen Sie [ON], wenn der Klingelton nicht über die Autolautsprecher ausgegeben wird. Je nach angeschlossenem Telefon kann es sein, dass diese Funktion nicht funktioniert. PB INVT Die Reihenfolge der Namen im Telefonbuch umkehren (Namensansicht).

Wählen Sie aus, ob Sie die Einträge von Ihrem Telefon automatisch übertragen wollen, wenn Ihr Telefon am Gerät angeschlossen ist.

• Beim erstmaligen Anschließen werden die Einträge ungeachtet der [PB A.SYNC]-Einstellung automatisch von Ihrem Telefon übertragen.
• Wenn Sie von [ON] auf [OFF] umschalten, wird bei der nächsten Verbindung keine automatische Synchronisierung durchgeführt.
• Wenn Sie von [OFF] auf [ON] umschalten, wird die automatische Synchronisierung durchgeführt, wenn Ihr Telefon am Gerät angeschlossen wird.
• Während der automatischen Synchronisierung können Sie die Synchronisierung nicht abbrechen, auch wenn Sie [OFF] auswählen. [ON], [OFF] BT SETTING Sie können verschiedene Einstellungen für BluetoothVerbindungen vornehmen. Einzelheiten zu den BluetoothEinstellungen finden Sie auf Seite 10. *1 Die Einträge in Ihrem Telefon werden normalerweise automatisch übertragen, wenn das Telefon angeschlossen ist. Ist dies nicht der Fall, verwenden Sie bitte Ihr Telefon, um die Einträge zu übertragen. 12 De

• Abhängig von dem an diesem Gerät angeschlossenen Bluetooth-Audioplayer sind die verfügbaren Bedienvorgänge auf die folgenden zwei Ebenen beschränkt: – A2DP (Advanced Audio Distribution Profile): Kann nur auf Ihrem Audioplayer befindliche Titel wiedergeben. – AVRCP (Audio/Video Remote Control Profile): Kann Funktionen wie Wiedergabe, Pause, Titelauswahl usw. ausführen.
• Der Ton des Bluetooth-Audioplayers wird stummgeschaltet, wenn das Telefon verwendet wird.
• Wenn der Bluetooth-Audioplayer verwendet wird, können Sie keine automatische Verbindung zu einem Bluetooth-Telefon herstellen.
• Abhängig vom Typ des an diesem Gerät angeschlossenen Bluetooth-Audioplayers können die Bedienung und die angezeigten Informationen entsprechend der Verfügbarkeit und Funktionalität variieren.

Stellen Sie eine Bluetooth-Verbindung zum Bluetooth-Audioplayer her. Drücken Sie SRC/OFF, um [BT AUDIO] als Quelle auszuwählen. Drücken Sie BAND/ , um die Wiedergabe zu starten. Grundlegende Bedienvorgänge In den FUNCTION-Einstellungen können Sie verschiedene Anpassungen vornehmen (Seite 17). Zweck Bedienung Vor- oder zurückspulen Halten Sie Track auswählen Drücken Sie bzw. bzw. Wiedergabewiederholung* Drücken Sie 6/

Zufallswiedergabe* Drücken Sie 5/

Wiedergabe pausieren/fortsetzen Drücken Sie 4/PAUSE. gedrückt.

Zweck Bedienung In einer Liste nach einer Datei suchen 1 Drücken Sie , um eine Liste anzuzeigen. 2 Drehen Sie den M.C.-Regler, um den gewünschten Ordnernamen auszuwählen, und drücken Sie dann den Regler, um den Vorgang zu bestätigen. 3 Drehen Sie den M.C.-Regler, um die gewünschte Datei auszuwählen, und drücken Sie ihn dann, um den Vorgang zu bestätigen. Die Wiedergabe startet.

• Je nach angeschlossenem Gerät sind diese Bedienvorgänge möglicherweise nicht verfügbar. App-Modus Sie können sich über dieses Gerät den Ton einer Anwendung auf einem iPhone/AndroidGerät anhören. In einigen Fällen können Sie eine Anwendung mit diesem Gerät steuern. Einzelheiten zu kompatiblen Geräten finden Sie auf unserer Website. Wiedergabe einer Anwendung über das Gerät

Verbinden Sie dieses Gerät mit dem mobilen Gerät.

• iPhone über USB (Seite 8)
• iPhone/Android-Gerät über Bluetooth (Seite 10) Drehen Sie den M.C.-Regler, um das Hauptmenü anzuzeigen. Drehen Sie den M.C.-Regler, um [SYSTEM] auszuwählen, und drücken Sie ihn dann, um den Vorgang zu bestätigen. Drehen Sie den M.C.-Regler, um [PHONE CONNECT] auszuwählen, und drücken Sie ihn dann, um den Vorgang zu bestätigen. Drehen Sie den M.C.-Regler, um eine der nachstehenden Optionen auszuwählen, und drücken Sie dann den Regler, um den Vorgang zu bestätigen.
• Wählen Sie [IPHONE/IPOD] für ein iPhone.
• Wählen Sie [ANDROID] für ein Android-Gerät. Drehen Sie den M.C.-Regler, um eine der nachstehenden Optionen auszuwählen.
• Wählen Sie [WIRED] für die USB-Verbindung.
• Wählen Sie [BLUETOOTH] für die Bluetooth-Verbindung. HINWEIS Wichtig Wenn die Verbindungseinstellung geändert wird, erscheint im Display eine Meldung, die Ihnen die Änderung der Verbindungseinstellung mitteilt. Drücken Sie den M.C.-Regler und drehen Sie den M.C.-Regler, um [SRC OFF :YES] auszuwählen, und drücken Sie dann den Regler, um den Vorgang zu bestätigen. Das Gerät schaltet sich automatisch aus und die Einstellung wird übernommen. Die Verwendung von Apps von Dritten kann eventuell die Angabe personenbezogener Daten nach sich ziehen oder notwendig machen entweder durch das Eröffnen eines Benutzerkontos o. Ä. und für bestimmte Anwendungen die Angabe von Geolokationsdaten. ALLE APPS VON DRITTEN UNTERLIEGEN DER ALLEINIGEN VERANTWORTUNG DER ANBIETER EINSCHLIESSLICH UND OHNE EINSCHRÄNKUNG DEM SAMMELN UND SICHERN DER ANWENDERDATEN UND DATENSCHUTZMASSNAHMEN. DURCH ZUGRIFF AUF APPS VON DRITTEN ERKLÄREN SIE SICH MIT DEN NUTZUNGSBEDINGUNGEN UND DATENSCHUTZRICHTLINIEN DER JEWEILIGEN ANBIETER EINVERSTANDEN. WENN SIE DEN NUTZUNGSBEDINGUNGEN UND RICHTLINIEN EINES ANBIETERS ODER DER VERWENDUNG VON GEOLOKATIONSDATEN, WO ZUTREFFEND, NICHT ZUSTIMMEN, DANN SEHEN SIE VON DER VERWENDUNG VON APPS VON DRITTEN AB.

Für iPhone-Benutzer In den FUNCTION-Einstellungen können Sie verschiedene Anpassungen vornehmen (Seite 17). Bedienen Sie das mobile Gerät, um die Anwendung zu starten. Deutsch Diese Funktion ist mit iPhone- und iPod touch-Geräten mit iOS 5.0 oder höher kompatibel. Drücken Sie SRC/OFF, um [APP] auszuwählen. Grundlegende Bedienvorgänge Für Benutzer von Android-Geräten Zweck Bedienung Diese Funktion ist kompatibel mit Geräten, auf denen Android-Version 2.3 oder höher installiert ist. Track auswählen Drücken Sie HINWEIS Vor- oder zurückspulen Halten Sie PIONEER IST NICHT FÜR DRITTANBIETER-APPS ODER -INHALTE VERANTWORTLICH, EINSCHLIESSLICH OHNE BESCHRÄNKUNG DEREN RICHTIGKEIT ODER VOLLSTÄNDIGKEIT. DIE ALLEINIGE VERANTWORTUNG FÜR INHALT UND FUNKTIONALITÄT SOLCHER APPS TRÄGT DER ANBIETER DER APP. Wiedergabe pausieren/fortsetzen Drücken Sie BAND/ bzw.

Spotify® Spotify ist ein Musikstreaming-Dienst, der nicht mit Pioneer verbunden ist. Weitere Informationen sind unter http://www.spotify.com verfügbar. Die Spotify-Anwendung ist für iPhone- und Android-Telefone verfügbar, bitte besuchen Sie https://support.spotify.com/, um die neuesten Kompatibilitätsinformationen zu erfahren. Um Spotify während der Fahrt zu nutzen, müssen Sie zunächst die Spotify-App auf Ihr iPhone- oder Android-Gerät herunterladen. Sie können sie bei iTunes App Store oder Google Play™ herunterladen. Wählen Sie ein kostenloses Konto oder ein kostenpflichtiges Premium-Konto, entweder in der App oder auf spotify.com. Mit einem Premium-Konto erhalten Sie mehr Funktionen wie beispielsweise Musikhören offline. Wichtig

• Dieses Produkt enthält Spotify-Software, die Drittlizenzen unterliegt, die Sie hier lesen können: www.spotify.com/connect/third-party-licenses.
• Informationen über die Länder und Regionen, in denen Spotify verwendet werden kann, finden Sie unter https://www.spotify.com/us/select-your-country/. Drücken Sie SRC/OFF, um [SPOTIFY] auszuwählen. Starten Sie auf dem mobilen Gerät die Spotify-Anwendung und starten Sie die Wiedergabe. Grundlegende Bedienvorgänge In den FUNCTION-Einstellungen können Sie verschiedene Anpassungen vornehmen (Seite 17). HINWEIS Welche Vorgänge verfügbar sein, kann je nach der Art des abzuspielenden Inhalts (Titel/Album/ Interpret/Playlist/Radio) variieren. Zweck Bedienung Track überspringen Drücken Sie In einer Liste nach einem Titel suchen 1 Drücken Sie (Liste), um die Liste anzuzeigen. 2 Drehen Sie den M.C.-Regler, um die gewünschte Kategorie auszuwählen, und drücken Sie ihn dann, um den Vorgang zu bestätigen. 3 Drehen Sie den M.C.-Regler, um die gewünschte Datei auszuwählen, und drücken Sie ihn dann, um den Vorgang zu bestätigen. Die Wiedergabe startet. Wiedergabe pausieren/fortsetzen Drücken Sie 4/PAUSE. Spotify hören Aktualisieren Sie vor der Verwendung die Firmware der Spotify-Anwendung auf die neueste Version.

Verbinden Sie dieses Gerät mit dem mobilen Gerät.

• iPhone über USB (Seite 8)
• iPhone/Android-Gerät über Bluetooth (Seite 10) Wenn Sie eine USB-Verbindung wählen, fahren Sie mit Schritt 6 fort.

Daumen hoch (Nur für Radio) Drücken Sie 1/

Drücken Sie SRC/OFF, um [SPOTIFY] auszuwählen. Daumen runter (Nur für Radio) Drücken Sie 2/

Halten Sie BAND/ Zufallswiedergabe (Nur für Titel/Album/ Interpret/Playlist) Drücken Sie 5/

Wiedergabewiederholung (Nur für Titel/ Album/Interpret/Playlist) Drücken Sie 6/

Anhand des aktuell wiedergegebenen Songs einen Radiosender starten. 1 Halten Sie (Liste) gedrückt, um einen Radiosender zu starten. 2 Drücken Sie den M.C.-Regler.

• Diese Funktion ist je nach ausgewähltem Song möglicherweise nicht verfügbar. gedrückt, um [PHONE CONNECT] anzuzeigen. Drehen Sie den M.C.-Regler, um eine der nachstehenden Optionen auszuwählen, und drücken Sie dann den Regler, um den Vorgang zu bestätigen.
• Wählen Sie [IPHONE/IPOD] für ein iPhone.
• Wählen Sie [ANDROID] für ein Android-Gerät. Drehen Sie den M.C.-Regler, um [BLUETOOTH] für ein iPhone/Android-Gerät über Bluetooth auszuwählen. HINWEIS Wenn die Verbindungseinstellung geändert wird, erscheint im Display eine Meldung, die Ihnen die Änderung der Verbindungseinstellung mitteilt. Drücken Sie den M.C.-Regler und drehen Sie den M.C.-Regler, um [SRC OFF :YES] auszuwählen, und drücken Sie dann den Regler, um den Vorgang zu bestätigen. Das Gerät schaltet sich automatisch aus und die Einstellung wird übernommen. 14 De bzw. HINWEIS Einige Funktionen von Spotify lassen sich möglicherweise nicht mit dem Gerät bedienen. Verwenden von Pioneer ARC APP

Sie können das Gerät von der auf einem iPhone/Android-Gerät installierten Pioneer ARC APP aus bedienen. In einigen Fällen können Sie mit dem Gerät Aspekte der Anwendung steuern wie beispielsweise Quellenauswahl, Pause usw. Einzelheiten zu den in der Anwendung zur Verfügung stehenden Bedienvorgängen finden Sie im Hilfe-Abschnitt der Anwendung. Für iPhone-Benutzer Diese Funktion ist mit iPhones (iPhone 5 oder höher) und iPod touch-Geräten mit iOS 8.0 oder höher kompatibel. Sie können Pioneer ARC APP von iTunes App Store herunterladen.

Für Benutzer von Android-Geräten Diese Funktion ist mit Geräten mit Android OS 4.1 oder höher kompatibel, die AOA (Android Open Accessory) 2.0 unterstützen. Sie können Pioneer ARC APP von Google Play herunterladen. Herstellen einer Verbindung mit Pioneer ARC APP

Verbinden Sie dieses Gerät mit dem mobilen Gerät.

• iPhone/Android-Gerät über USB (Seite 8)
• iPhone/Android-Gerät über Bluetooth (Seite 10) Drehen Sie den M.C.-Regler, um das Hauptmenü anzuzeigen. Drehen Sie den M.C.-Regler, um [SYSTEM] auszuwählen, und drücken Sie ihn dann, um den Vorgang zu bestätigen. Drehen Sie den M.C.-Regler, um [PHONE CONNECT] auszuwählen, und drücken Sie ihn dann, um den Vorgang zu bestätigen. Drehen Sie den M.C.-Regler, um eine der nachstehenden Optionen auszuwählen, und drücken Sie dann den Regler, um den Vorgang zu bestätigen.
• Wählen Sie [IPHONE/IPOD] für ein iPhone. Wiederholen Sie die Schritte 2 bis 3. Drehen Sie den M.C.-Regler, um [ANDROID WIRED] auszuwählen, und drücken Sie ihn dann, um den Vorgang zu bestätigen. Drehen Sie den M.C.-Regler, um für ein über USB angeschlossenes Android-Gerät [APP CONTROL] auszuwählen. Wenn [ON] unter [P.APP AUTO ON] (Seite 20) ausgewählt wird, startet Pioneer ARC APP am Android-Gerät automatisch und alle Schritte werden durchgeführt. Wenn Pioneer ARC APP noch nicht auf Ihrem Android-Gerät installiert wurde, erscheint eine Meldung, die Sie auffordert, die Anwendung auf Ihrem Android-Gerät zu installieren. Wählen Sie [OFF] unter [P.APP AUTO ON] zum Löschen der Meldung (Seite 20). 10 Drücken Sie SRCOFF, um eine beliebige Quelle auszuwählen. 11 Starten Sie Pioneer ARC APP auf dem Mobilgerät. HINWEIS Sie können die Anwendung auch durch Gedrückthalten des M.C.-Reglers starten, wenn Sie die USB-Verbindung für iPhone oder die Bluetooth-Verbindung auswählen. Deutsch

Wenn die Verbindungseinstellung geändert wird, erscheint im Display eine Meldung, die Ihnen die Änderung der Verbindungseinstellung mitteilt. Drücken Sie den M.C.-Regler und drehen Sie den M.C.-Regler, um [SRC OFF :YES] auszuwählen, und drücken Sie dann den Regler, um den Vorgang zu bestätigen. Das Gerät schaltet sich automatisch aus und die Einstellung wird übernommen. HINWEIS HINWEIS Es kann sein, dass einige über AOA 2.0 angeschlossene Android-Geräte aufgrund ihres eigenen Softwaredesigns unabhängig von der Version des Betriebssystems Geräusche erzeugen oder nicht richtig funktionieren. Drehen Sie den M.C.-Regler, um eine der nachstehenden Optionen auszuwählen.

• Wählen Sie [WIRED] für die USB-Verbindung.
• Wählen Sie [BLUETOOTH] für die Bluetooth-Verbindung. Fahren Sie mit Schritt 10 fort, wenn Sie die USB-Verbindung für iPhone oder die Bluetooth-Verbindung wählen. HINWEIS WARNUNG Versuchen Sie nicht, die Anwendung zu bedienen, während Sie fahren. Achten Sie darauf, die Straße zu verlassen und Ihr Fahrzeug an einem sicheren Ort abzustellen, bevor Sie versuchen, die Bedienelemente der Anwendung zu benutzen.

• Wählen Sie [ANDROID] für ein Android-Gerät. Musik hören auf Android

Drücken Sie SRC/OFF, um [ANDROID] auszuwählen. Grundlegende Bedienvorgänge Zweck Bedienung Track auswählen Drücken Sie Vor- oder zurückspulen Halten Sie bzw. bzw.

Zweck Bedienung Wiedergabe pausieren/fortsetzen Drücken Sie 4/PAUSE. Audioeinstellungen Auch in den AUDIO-Einstellungen können Sie verschiedene Anpassungen vornehmen (Seite 18).

Betriebsmodi Dieses Gerät hat zwei Betriebsmodi: den Netzwerk- und den Standardmodus. Sie können Ihren Anforderungen entsprechend zwischen den Modi umschalten (Seite 5). Netzwerkmodus Sie können ein 2-Wege-SW-System mit mehreren Verstärkern und Lautsprechern erstellen, das einen Hochton- und einen Mitteltonlautsprecher und einen Subwoofer hat, um hohe, mittlere und tiefe Frequenzen (Bänder) wiederzugeben.

Standardmodus Sie können ein aus 4 Lautsprechern bestehendes System mit Front- und Hecklautsprechern oder Frontlautsprechern und Subwoofern erstellen oder ein aus 6 Lautsprechern bestehendes System mit Front- und Hecklautsprechern und Subwoofern. Einstellen von Grenzfrequenz und Steilheit Sie können Grenzfrequenz und Steilheit der einzelnen Lautsprecher einstellen. Die folgenden Lautsprecher können eingestellt werden: Netzwerkmodus: [HIGH] (Hochtöner HPF), [MID HPF] (Mitteltöner HPF), [MID LPF] (Mitteltöner LPF), [SUBWOOFER] Standardmodus:

[FRONT], [REAR], [SUBWOOFER]

HINWEIS [SUBWOOFER] kann nur ausgewählt werden, wenn [ON] bei [SUBWOOFER] ausgewählt ist (Seite 18).

16 De Drehen Sie den M.C.-Regler, um das Hauptmenü anzuzeigen. Drehen Sie den M.C.-Regler, um [AUDIO] auszuwählen, und drücken Sie ihn dann, um den Vorgang zu bestätigen. Drehen Sie den M.C.-Regler, um [CROSSOVER] auszuwählen, und drücken Sie ihn dann, um den Vorgang zu bestätigen. Drehen Sie den M.C.-Regler, um die einzustellende Lautsprechereinheit (den Filter) auszuwählen, und drücken Sie ihn dann, um den Vorgang zu bestätigen. Drehen Sie den M.C.-Regler, um je nach der Lautsprechereinheit (dem Filter) [HPF] oder [LPF] auszuwählen, und drücken Sie ihn dann, um den Vorgang zu bestätigen. Drehen Sie den M.C.-Regler, um eine geeignete Grenzfrequenz für die in Schritt 4 ausgewählte Lautsprechereinheit (den Filter) auszuwählen, und drücken Sie ihn dann, um den Vorgang zu bestätigen. Netzwerkmodus: [1.25K] bis [12.5K] (wenn Sie [HIGH] oder [MID LPF] wählen) [25] bis [250] (wenn Sie [MID HPF] oder [SUBWOOFER] wählen) Standardmodus: [50HZ] bis [200HZ] Drehen Sie den M.C.-Regler, um eine geeignete Steilheit für die in Schritt 4 ausgewählte Lautsprechereinheit (den Filter) auszuwählen. Netzwerkmodus: [–6] bis [–24] (wenn Sie [HIGH], [MID HPF] oder [MID LPF] wählen) [–12] bis [–36] (wenn Sie [SUBWOOFER] wählen) Standardmodus: [–6] bis [–24] Einstellungen Sie können im Hauptmenü verschiedene Einstellungen vornehmen.

Drehen Sie den M.C.-Regler, um das Hauptmenü anzuzeigen. Drehen Sie den M.C.-Regler, um eine der nachstehenden Kategorien auszuwählen, und drücken Sie ihn dann, um den Vorgang zu bestätigen.

• FUNCTION-Einstellungen (Seite 17)
• AUDIO-Einstellungen (Seite 18)
• SYSTEM-Einstellungen (Seite 19)
• ILLUMINATION-Einstellungen (Seite 21)
• MIXTRAX-Einstellungen (Seite 21)

Drehen Sie den M.C.-Regler, um die Optionen auszuwählen, und drücken Sie ihn dann, um den Vorgang zu bestätigen. Menüpunkt [ON], [OFF] FUNCTION-Einstellungen Die Menüpunkte können sich je nach Quelle unterscheiden. Menüpunkt Beschreibung Nach einem anderen Ensemble suchen, das dieselbe Dienstkomponente mit besserem Empfang unterstützt. Wenn keine alternative Dienstkomponente gefunden wird oder der Empfang schlecht bleibt, schaltet das Gerät automatisch auf eine identische FMÜbertragung um. FM: [OFF], [LV1], [LV2], [LV3], [LV4] Die Suche auf Sender mit ausreichender Signalstärke beschränken.

MW/LW: [OFF], [LV1], [LV2]

SOFTLINK*1*2 [ON], [OFF] Wenn der Empfang der momentan empfangenen Servicekomponente zu schlecht wird, wechselt das Gerät automatisch zu einem Sender mit einer ähnlichen Übertragung.

Aktuelle Verkehrsinformationen für DAB und RDS (DAB hat Priorität) empfangen, wenn verfügbar.

Aktuelle Verkehrsinformationen nur für RDS empfangen, wenn verfügbar. [TA OFF] Deaktiviert diese Funktion. [ON], [OFF] Dem Gerät erlauben, auf eine andere Frequenz umzuschalten, die den gleichen Sender überträgt. (Nur verfügbar, wenn das FM-Band ausgewählt ist).

PROGRAM TYPE [NEWS/INFO], [POPULAR], [CLASSICS], [OTHERS] Zeigt die Programmtyp-Informationen an. FM SETTING SEEK [MAN], [PCH] Die Klangqualität auf die Sendesignalbedingungen des FM-Band-Signals abstimmen. (Nur verfügbar, wenn das FM-Band ausgewählt ist). Zuweisung der - bzw. -Taste, um einen Sender nach dem anderen zu suchen (manuelle Abstimmung), oder Auswahl eines Senders aus den voreingestellten Kanälen. SAVE BSM Die sechs stärksten Sender automatisch auf den bis 6/ ) speichern. Zifferntasten (1/ Die momentan ausgewählte Quelle mit Nachrichtenprogrammen unterbrechen. (Nur verfügbar, wenn das FM-Band ausgewählt ist). Deutsch Zeigt die Liste der entsprechenden Ensembles an.

[TALK], [STANDARD], [MUSIC]

NEWS [ON], [OFF] ENSEMBLE Den Empfang auf bestimmte Regionalprogramme beschränken, wenn AF (alternative Frequenzsuche) ausgewählt ist. (Nur verfügbar, wenn das FM-Band ausgewählt ist). LOCAL S.FOLLOW [ON], [OFF] Beschreibung REGIONAL Die Informationen über den aktuell gespielten Song auf Ihrer Musikliste auf Spotify speichern. UNSAVE Die in [SAVE] gespeicherten Song-Informationen löschen.

Menüpunkt SEL DEVICE Beschreibung Menüpunkt Balance der Front- und Hecklautsprecher einstellen. Ein auf der Liste enthaltenes Bluetooth-Gerät anschließen. S.RTRV USB iPod [1] (effektiv bei niedrigen Kompressionsraten) [2] (effektiv bei hohen Kompressionsraten) [OFF] AUDIO BOOK AUX Die Qualität komprimierter Audiosignale verbessern und einen satten Klang wiederherstellen. BALANCE Balance der linken und rechten Lautsprecher einstellen. SUBWOOFER [ON], [OFF] iPod

[FASTER], [NORMAL], [SLOWER]

Wiedergabe pausieren oder fortsetzen. PLAY Wiedergabe starten. STOP Wiedergabe beenden. [NOR], [REV] Netzwerkmodus: [HIGH L], [HIGH R], [MID L], [MID R], [SUBWOOFER] Standardmodus: [FRONT L], [FRONT R], [REAR L], [REAR R], [SUBWOOFER] Ausgabepegel: [–24] bis [10] EQ SETTING [SUPER BASS], [POWERFUL], Equalizer-Kurve auswählen oder anpassen. [NATURAL], [VOCAL], [CUSTOM1], • Wenn Sie eine andere Einstellung als [CUSTOM1] und [CUSTOM2] auswählen, [CUSTOM2], [FLAT] können Sie auch die Equalizer-Kurve anpassen, Wählen Sie ein Equalizer-Band indem Sie den M.C.-Regler gedrückt halten und einen Pegel aus, um weitere und dann die angepasste Equalizer-Kurve bei Anpassungen vorzunehmen. [CUSTOM1] speichern. Equalizer-Band: [50HZ] bis [12.5kHZ] Equalizer-Pegel: [–6] bis [+6] Wählen Sie eine Lautsprechereinheit (einen Filter) aus und stellen Sie den Ausgabepegel ein.

• Jeder von Ihnen eingestellte Wert ändert sich, wenn Sie die [POSITION]-Einstellung ändern (Seite 18). CROSSOVER Wählen Sie eine Lautsprechereinheit (einen Filter) aus, um die HPF- oder LPF-Grenzfrequenz und die Steilheit der einzelnen Lautsprechereinheiten einzustellen. Einzelheiten zur [CROSSOVER]-Einstellung finden Sie auf Seite 16. AUDIO-Einstellungen Beschreibung Auswahl der Subwoofer-Phase. SPEAKER LEVEL *1 Nur in Gebieten verfügbar, in denen die [SOFTLINK]-Funktion unterstützt wird. *2 Nicht verfügbar, wenn die [S.FOLLOW]-Funktion ausgeschaltet ist. 18 De Stellen Sie hier bei Verwendung eines Subwoofer-Lautsprechers [ON] ein. SUBWOOFER*2 Wiedergabegeschwindigkeit ändern. (Nicht verfügbar, wenn im Steuerungsmodus [CONTROL iPod] ausgewählt ist.) PAUSE Menüpunkt Beschreibung FADER*1 (Nur für Standardmodus) iPod POSITION [OFF], [FRONT LEFT] (Fahrersitz), [FRONT RIGHT] (Beifahrersitz), [FRONT] (Vordersitze), [ALL]*
• Nur für Standardmodus Wählen Sie eine Hörposition aus, um die Ausgabepegel der Lautsprecher automatisch einzustellen und eine Verzögerungszeit hinzuzufügen, die der Anzahl und der Position der besetzten Sitze entspricht. Menüpunkt Beschreibung TIME ALGNMNT

[INITIAL], [OFF], [CUSTOM]

Wählen Sie einen Lautsprechertyp aus und stellen Sie zur weiteren Individualisierung bei [CUSTOM] den Lautsprecherabstand ein. Netzwerkmodus: [HIGH L], [HIGH R], [MID L], [MID R], [SUBWOOFER] Standardmodus: [FRONT L], [FRONT R], [REAR L], [REAR R], [SUBWOOFER] Lautsprecherabstand (cm): [350] bis [0.0] Die Laufzeitkorrektureinstellungen so auswählen bzw. anpassen, dass sie den Abstand zwischen der Position des Zuhörers und den einzelnen Lautsprechern widerspiegeln.

• Wählen Sie [INITIAL], um den Einstellungswert zu initialisieren.
• Wählen Sie [OFF], um alle Einstellungswerte auf 0 zu setzen.
• Die [CUSTOM]-Einstellung ist verfügbar, wenn [FRONT LEFT] oder [FRONT RIGHT] bei [POSITION] ausgewählt ist (Seite 18).
• Die [CUSTOM]-Einstellung ist verfügbar, wenn [OFF] bei [SUBWOOFER] ausgewählt ist (Seite 18). Die aktuellen Werte der folgenden Toneinstellungen speichern, um sie später abrufen zu können: [CROSSOVER], [SPEAKER

LEVEL], [EQ SETTING], [POSITION], [TIME

ALGNMNT], [BASS BOOST], [SUBWOOFER]. Die Toneinstellungen laden, wenn Sie [SAVE SETTINGS] bereits durchgeführt haben. BASS BOOST *1 Nicht verfügbar, wenn [SW] bei [REAR-SP] in den INITIAL-Einstellungen ausgewählt ist (Seite 5). *2 Nicht verfügbar, wenn [FUL] bei [REAR-SP] in den INITIAL-Einstellungen ausgewählt ist (Seite 5). Sie können auch bei ausgeschaltetem Gerät auf diese Menüs zugreifen. Menüpunkt Beschreibung LANGUAGE [ENG] (Englisch), [РУС] (Russisch), Auswahl der Sprache, in der die [TUR] (Türkisch) Textinformationen komprimierter Audiodateien angezeigt werden sollen. CLOCK SET Einstellung der Uhr (Seite 5). 12H/24H [12H], [24H] Auswahl des Zeitdarstellungsformats. BEEP TONE Kompensieren, um bei niedriger Lautstärke einen klaren Klang zu erhalten. [ON], [OFF]

[OFF], [MODE1], [MODE2]

Den Lautstärkepegel für alle Quellen außer FM einstellen. Jede der nachstehenden Kombinationen wird automatisch auf dieselbe Einstellung gesetzt.

• Stellen Sie beim Herstellen einer USBVerbindung USB, iPod, ANDROID, SPOTIFY und APP ein.
• Stellen Sie beim Herstellen einer BluetoothVerbindung BT AUDIO, iPod, ANDROID, SPOTIFY und APP ein. Deutsch Auswahl des Bassverstärkungspegels. LOUDNESS

[OFF], [LOW], [MID], [HI]

[+4] bis [–4] SYSTEM-Einstellungen LOAD SETTINGS [0] bis [+6] Beschreibung SLA SAVE SETTINGS [YES], [CANCEL] Menüpunkt Die Lautstärkeunterschiede zwischen Quellen oder Audiodateien automatisch anpassen. Wenn eine Taste gedrückt wird, ertönt ein Piepton. Wählen Sie [OFF], um diese Funktion zu deaktivieren. INFO DISPLAY Den Eintrag im Subinformationsdisplay

[SOURCE/BTINFO], [SOURCE/

anzeigen. SPEANA], [CLOCK/BTINFO], [CLOCK/SPEANA], [LEVEL METER], • Wenn [SOURCE/SPEANA] oder [CLOCK/ SPEANA] ausgewählt ist, zeigen Sie die [SPEANA], [OFF] Antenne anstelle des Spektrumanalysators in der Radioquelle an.

Menüpunkt Beschreibung DOT DISPLAY [SPEANA], [ICON] Menüpunkt Wählen Sie [SPEANA] oder [ICON] zur Anzeige an der linken Display-Seite aus.

[IPHONE/IPOD], [ANDROID]

AUTO PI [ON], [OFF] Auch bei Verwendung eines voreingestellten Senders nach einem anderen Sender mit demselben Programm suchen. [ON], [OFF] Wählen Sie [ON], wenn Sie ein am Gerät angeschlossenes Zusatzgerät verwenden. AUX BT AUDIO [ON], [OFF] Bluetooth-Signal ein-/ausschalten. SPOTIFY [ON], [OFF] Wählen Sie [ON], wenn Sie die Spotify-Funktion verwenden. Batterieverbrauch verringern. Das Einschalten der Quelle ist der einzige Vorgang, der erlaubt ist, wenn diese Funktion eingeschaltet ist.

[MEMORY], [APP CONTROL]

[YES], [CANCEL] Die auf diesem Gerät gespeicherten BluetoothGerätedaten löschen (Geräteliste, PIN-Code, Anrufhistorie, Telefonbuch, Kurzwahlnummern). [CLEARED] erscheint, wenn die Daten erfolgreich gelöscht wurden. Wählen Sie die passende Verbindungsmethode für ein Android-Gerät.

• Diese Einstellung ist nicht verfügbar, wenn [BLUETOOTH] unter [PHONE CONNECT] ausgewählt ist.

Wählen Sie den Gerätetyp ([IPHONE/IPOD] oder [ANDROID]) und die passende Verbindungsmethode ([WIRED] oder [BLUETOOTH]) je nach Gerät.

• Bei Auswahl von [BLUETOOTH] können keine USB-Verbindungen hergestellt werden, ungeachtet der aktuellen BluetoothVerbindung mit dem Gerät.
• Wählen Sie [ANDROID], wenn Sie sich mit einen anderen mobilen Gerät als iPhone oder Androidverbinden.
• Wird die Einstellung geändert, so wird [USB AUTO] (Seite 20) automatisch ausgeführt, falls [USB AUTO] auf [ON] eingestellt ist. ANDROID WIRED PW SAVE* [ON], [OFF] Beschreibung PHONE CONNECT Wählen Sie [ON], um automatisch Pioneer ARC APP zu starten, wenn ein Android-Gerät über AOA mit dem Gerät verbunden ist. (Nicht verfügbar, wenn [MEMORY] unter [ANDROID WIRED] ausgewählt ist .) USB AUTO [ON], [OFF] Wählen Sie [ON], um automatisch auf die [USB]Quelle umzuschalten, wenn ein USB-Gerät/iPod an diesem Gerät angeschlossen ist. Wählen Sie [OFF], wenn ein USB-Gerät/iPod nur zum Aufladen an diesem Gerät angeschlossen wird.

• [PW SAVE] wird abgebrochen, wenn die Fahrzeugbatterie getrennt wird, und muss nach erneutem Anschließen der Batterie wieder eingeschaltet werden. Wenn [PW SAVE] ausgeschaltet ist, kann es abhängig von den Verbindungsmethoden sein, dass das Gerät weiterhin Strom von der Batterie bezieht, wenn die Zündung Ihres Fahrzeugs keine ACC-Stellung (Stromversorgung über Starterbatterie) hat. 20 De ILLUMINATION-Einstellungen Menüpunkt Beschreibung Menüpunkt [ON], [OFF] COLOUR [KEY COLOUR], [DISP COLOUR], [BOTH COLOUR] Auswahl der Farbe für die Tasten/das Display des Geräts aus 12 voreingestellten Farben, [SCAN] oder [CUSTOM]*.
• [SCAN]: Automatischer Durchlauf durch eine Reihe verschiedener Farben.
• [CUSTOM]*: 1 Halten Sie den M.C.-Regler gedrückt, bis die Anzeige zur Farbeinstellung erscheint. 2 Stellen Sie die Hauptfarbe (R (rot)/G (grün)/B (blau)) und die Helligkeitsstufe ([0] bis [60]) ein. Es ist nicht möglich, für alle drei Farben R (rot), G (grün), B (blau) gleichzeitig einen Wert von unter 10 einzustellen. Sie können die voreingestellten Farben auch anpassen. Wählen Sie eine der voreingestellten Farben aus, und halten Sie dann den M.C.-Regler gedrückt, bis die Anzeige zur Farbeinstellung erscheint.
• Die CUSTOM-Einstellung ist nur für [KEY COLOUR] und [DISP COLOUR] verfügbar. DIM SETTING [SYNC ILLUMI], [SYNC CLOCK], [ON], [OFF] Displayhelligkeit ändern. Menüpunkt [1.0 MIN], [1.5 MIN], [2.0 MIN],

[2.5 MIN], [3.0 MIN], [OFF]

Auswahl der Tastenfarbe bei eingehendem Anruf. Es wird die bei [KEY COLOUR] eingestellte Farbe verwendet. [FLASH FX1] bis [FLASH FX6] Automatischer Durchlauf durch eine Reihe verschiedener Farben. [OFF] Keine Änderung der Tastenfarbe. Auswahl der Wiedergabedauer. FLASH AREA

[KEY/DISPLAY], [KEY], [OFF]

Auswahl des Bereichs für den Beleuchtungseffekt. Wenn [OFF] ausgewählt ist, wird die in den ILLUMINATION-Einstellungen (Seite 21) eingestellte Farbe als Displayfarbe verwendet. FLASH PATTERN [SOUND LEVEL 1] bis [SOUND LEVEL 6] Anpassung des Beleuchtungseffekts an den Ton- und Basspegel. Das Blinkmuster ändert sich anhand des Tonpegels. [LOW PASS 1] bis [LOW PASS 6] Das Blinkmuster ändert sich anhand des Basspegels. [RANDOM1] Das Blinkmuster ändert sich zufällig anhand von Tonpegel- und Tiefpassmodus. [RANDOM2] Das Blinkmuster ändert sich anhand des Tonpegelmodus. [RANDOM3] Das Blinkmuster ändert sich anhand des Tiefpassmodus. PHONE COLOUR [FLASHING] Beschreibung SHORT PLAYBCK Deutsch Displayhelligkeit ändern. Welche Einstellbereiche verfügbar sind, richtet sich nach [DIM SETTING]. Der Beleuchtungseffekt ist zu sehen, wenn: – ein Anruf eingeht – Sie telefonieren – eine CD eingelegt/ausgeworfen wird Ungeachtet dieser Einstellung wird der Beleuchtungseffekt beim Ein-/Ausschalten der ACC-Stromversorgung aktiviert. MIXTRAX-Einstellungen BRIGHTNESS [1] bis [10] Beschreibung ILLUMI FX DISPLAY FX [ON], [OFF] Ein-/Ausschalten der MIXTRAX-Spezialeffekte.

Menüpunkt Beschreibung

[ON], [OFF] Ein-/Ausschalten der MIXTRAX-Klangeffekte beim manuellen Umschalten von Tracks. Anschlüsse/Einbau Anschlüsse Im Folgenden steht „NW“ für Netzwerkmodus und „STD“ für Standardmodus. Stellen Sie je nach den von Ihnen hergestellten Verbindungen den Lautsprechermodus auf Standardmodus (STD) oder Netzwerkmodus (NW) ein (Seite 5). Wichtig

• Wenn dieses Gerät in ein Fahrzeug eingebaut wird, das ein Zündschloss ohne ACC-Stellung (Stromversorgung über Starterbatterie) hat, und das rote Kabel nicht mit dem Anschluss verbunden wird, der die Betätigung des Zündschlüssels erkennt, kann dies zur Entladung der Batterie führen. ACC-Stellung Keine ACC-Stellung

• Die Verwendung dieses Geräts in anderen als den folgenden Bedingungen könnte zu einem Brand oder Funktionsstörungen führen. – Fahrzeuge mit 12-Volt-Batterie und negativer Erdung. – Wenn der Lautsprecherausgang von 4 Kanälen genutzt wird, verwenden Sie Lautsprecher mit über 50 W (maximaler Eingabewert) und 4 Ω bis 8 Ω (Impedanzwert). Verwenden Sie für dieses Gerät keine Lautsprecher mit Impedanzen von 1 Ω bis 3 Ω. – Wenn der Hecklautsprecherausgang von einem 2-Ω-Subwoofer genutzt wird, verwenden Sie Lautsprecher mit über 70 W (maximaler Eingabewert). 22 De

• Zur Verbindungsmethode siehe den Abschnitt „Verbindungen“.
• Um Kurzschlüsse, Überhitzung oder Fehlfunktionen zu vermeiden, achten Sie darauf, die nachstehenden Anweisungen zu befolgen. – Unterbrechen Sie vor dem Einbau den Minuspol der Autobatterie. – Sichern Sie Kabel mit Kabelklemmen oder Klebeband. Wickeln Sie Klebeband um Kabel, die mit Metallteilen in Kontakt kommen, um die Kabel zu schützen. – Verlegen Sie alle Kabel mit einem Abstand zu beweglichen Teilen wie Schalthebel und Sitzschiene. – Verlegen Sie alle Kabel mit einem Abstand zu warmen Umgebungen, z. B. der Auslassöffnung der Heizung. – Verbinden Sie das gelbe Kabel nicht mit der Batterie, indem Sie es durch das Loch zum Motorraum führen. – Verkleiden Sie nicht angeschlossene Kabelanschlüsse mit Isolierband. – Kürzen Sie keine Kabel. – Durchschneiden Sie niemals die Isolierung des Stromkabels dieses Geräts, um weitere Geräte mit Strom zu versorgen. Die Strombelastbarkeit des Kabels ist begrenzt. – Verwenden Sie eine Sicherung mit dem vorgeschriebenen Sicherungswert. – Schließen Sie das negative Lautsprecherkabel niemals direkt an Masse an. – Binden Sie niemals die negativen Kabel mehrerer Lautsprecher zusammen.
• Wenn dieses Gerät eingeschaltet ist, werden Steuersignale durch das blauweiße Kabel gesendet. Schließen Sie dieses Kabel an der Systemfernbedienung eines externen Leistungsverstärkers oder an der Steuerklemme des Automatikantennenrelais des Fahrzeugs an (max. 300 mA 12 V Gleichspannung). Wenn das Fahrzeug eine Scheibenantenne besitzt, schließen Sie sie am Stromversorgungsanschluss für den Antennenverstärker an.
• Schließen Sie das blauweiße Kabel niemals am Stromanschluss eines externen Leistungsverstärkers an. Schließen Sie es auch niemals am Stromanschluss der Autoantenne an. Dadurch kann es zu Batterieentladung oder Funktionsstörungen kommen.
• Das schwarze Kabel ist das Massekabel. Massekabel für dieses Gerät und andere Geräte (insbesondere Hochstromprodukte wie Leistungsverstärker) müssen separat verlegt und angeschlossen werden. Andernfalls kann ein versehentliches Abziehen zu einem Brand oder Funktionsstörungen führen.
• Das am Produkt angebrachte grafische Symbol bedeutet Gleichstrom. Um DAB-Signale zu empfangen, schließen Sie eine DAB-Antenne (ANDAB1) (separat erhältlich) am Gerät an. Antenneneingang Sicherung (10 A) Eingang für Kabelfernbedienung Hier kann ein festverdrahteter Fernbedienungsadapter angeschlossen werden (separat erhältlich). Subwoofer-Ausgang Stromkabel Dieses Gerät Verbindung mit beiden Einheiten herzustellen. HINWEISE
• Ändern Sie das Grundeinstellungsmenü dieses Geräts. Siehe [REAR-SP] (Seite 5). Der Subwoofer-Ausgang dieses Geräts ist monaural.
• Achten Sie bei Verwendung eines Subwoofers mit 2 Ω darauf, den Subwoofer am violetten und schwarzvioletten Kabel dieses Geräts anzuschließen. Schließen Sie nichts am grünen und schwarzgrünen Kabel an. Leistungsverstärker (separat erhältlich) Stellen Sie diese Verbindungen her, wenn Sie den optionalen Verstärker verwenden. Systemfernbedienung Am blauweißen Kabel anschließen. Leistungsverstärker (separat erhältlich) Mit Cinch-Kabeln verbinden (separat erhältlich). Zum Ausgang für die Hecklautsprecher (STD) oder Lautsprecherausgang im mittleren Bereich (NW) Hecklautsprecher (STD) oder Lautsprecher im mittleren Bereich (NW) Zum Ausgang für die Frontlautsprecher (STD) oder Lautsprecherausgang im hohen Bereich (NW)

Deutsch Mikrofon (3 m) Stromkabeleingang Mikrofoneingang Hecklautsprecherausgang (STD) oder Lautsprecherausgang im mittleren Bereich (NW) Frontlautsprecherausgang (STD) oder Lautsprecherausgang im hohen Bereich (NW) Eingang für DAB-Antenne Zum Stromkabeleingang Je nach Fahrzeugart kann die Funktion von und abweichen. Achten Sie in diesem Fall darauf, und anzuschließen. Gelb Konstantspannung (oder Zündschlossstrom) Gelb An der 12-V-Konstantspannungsbuchse anschließen. Rot Zündschlossstrom (oder Konstantspannung) Rot An der vom Zündschlüssel gesteuerten Buchse (12 V Gleichspannung) anschließen. Verbinden Sie die jeweils gleichfarbigen Kontakte miteinander. Schwarz (Gehäuseerdung) Blauweiß Die Polanordnung des ISO-Steckers variiert je nach Fahrzeugtyp. Verbinden Sie und , wenn Pol 5 zur Antennensteuerung vorgesehen ist. Bei und anderen Fahrzeugtypen dürfen keinesfalls verbunden werden. Blauweiß An der Systemfernbedienungsbuchse des Leistungsverstärkers anschließen (max. 300 mA 12 V Gleichspannung). Blauweiß An der Steuerklemme des Automatikantennenrelais anschließen (max. 300 mA 12 V Gleichspannung). Lautsprecherkabel Weiß: Vorn links (STD) oder hoher Bereich links (NW) Schwarzweiß: Vorn links (STD) oder hoher Bereich links (NW) Grau: Vorn rechts (STD) oder hoher Bereich rechts (NW) Schwarzgrau: Vorn rechts (STD) oder hoher Bereich rechts (NW) Grün: Hinten links (STD) oder mittlerer Bereich links (NW) Schwarzgrün: Hinten links (STD) oder mittlerer Bereich links (NW) Violett: Hinten rechts (STD) oder mittlerer Bereich rechts (NW) Violettschwarz: Hinten rechts (STD) oder mittlerer Bereich rechts (NW) Orangeweiß Mit dem Beleuchtungssignal eines Autos verbinden. ISO-Stecker Bei einigen Fahrzeugen kann der ISOStecker in zwei Einheiten aufgeteilt sein. Achten Sie in diesem Fall darauf, die

Frontlautsprecher (STD) oder Lautsprecher im hohen Bereich (NW) Zum Subwoofer-Ausgang Subwoofer angebracht werden, um die Stimme klar aufzufangen. Reichlich Platz 5 cm lassen Einbau

Wichtig Prüfen Sie alle Anschlüsse und Systeme vor dem endgültigen Einbau. Verwenden Sie keine nicht autorisierten Teile, da dies Funktionsstörungen verursachen kann. Wenden Sie sich an Ihren Händler, wenn der Einbau das Bohren von Löchern oder andere Modifikationen des Fahrzeugs erfordert. Bauen Sie dieses Gerät nicht dort ein, wo: – es den Betrieb des Fahrzeugs stören kann. – es infolge plötzlichen Anhaltens eine Verletzung von Insassen verursachen kann. Der Halbleiterlaser wird beschädigt, wenn er sich überhitzt. Bauen Sie dieses Gerät mit einem Abstand zu warmen Umgebungen, z. B. der Auslassöffnung der Heizung, ein. Eine optimale Leistung wird erzielt, wenn das Gerät in einem Winkel von weniger als 60 ° eingebaut wird. Achten Sie, um eine ordnungsgemäße Wärmeableitung des Geräts sicherzustellen, beim Einbau darauf, reichlich Platz hinter der Rückwand des Geräts zu lassen und lose Kabel so aufzuwickeln, dass sie nicht die Lüftungsschlitze blockieren. Schneidschraube (5 mm × 9 mm, nicht im Lieferumfang des Produkts) Befestigungswinkel Armaturenbrett oder Konsole 5 cm Einbau in einer DIN-Halterung 1 Schieben Sie den mitgelieferten

Montagerahmen in das Armaturenbrett. Sichern Sie den Montagerahmen mit Hilfe eines Schraubendrehers, indem Sie die Metallzungen (90 °) an ihren richtigen Platz biegen. Armaturenbrett Montagerahmen

• Stellen Sie sicher, dass das Gerät sicher an seinem Platz eingebaut ist. Ein instabiler Einbau kann Aussetzer oder andere Funktionsstörungen verursachen. Wenn Sie nicht den mitgelieferten Montagerahmen verwenden

Ermitteln Sie die passende Position, bei der die Löcher des Befestigungswinkels und die Löcher an der Geräteseite aufeinandertreffen.

Ziehen Sie auf jeder Seite zwei Schrauben an. Entfernen des (mit dem mitgelieferten Montagerahmen eingebauten) Geräts

Entfernen Sie den Klemmflansch. Klemmflansch Kerbzunge

• Durch Entriegeln des Bedienfelds wird der Klemmflansch leichter zugänglich.
• Beim Wiederanbringen des Klemmflanschs muss die gekerbte Seite nach unten zeigen. Schieben Sie die mitgelieferten Entnahmeschlüssel in beide Seiten des Geräts, bis sie mit einem Klicken einrasten. Ziehen Sie das Gerät aus dem Armaturenbrett. Anbringen des Mikrofons 24 De Das Mikrofon sollte direkt vor dem Fahrer in einer geeigneten Entfernung VORSICHT Es ist äußerst gefährlich, dem Mikrofonkabel zu erlauben, sich um die Lenksäule oder den Schalthebel zu wickeln. Achten Sie darauf, das Mikrofon so anzubringen, dass es das Fahren nicht behindert. Es wird empfohlen, zum Ordnen des Kabels die Klammern (separat erhältlich) zu verwenden. HINWEIS Je nach Fahrzeugmodell ist das Mikrofonkabel eventuell zu kurz, wenn Sie dieses an der Sonnenblende montieren. Montieren Sie das Mikrofon in diesem Fall am Lenkrad. Anbringen an der Sonnenblende 1 Passen Sie das Mikrofonkabel in die Rille ein. Mikrofonkabel Rille

Bringen Sie die Mikrofonklemme an der Sonnenblende an. Das Herunterklappen der Sonnenblende verringert die Spracherkennungsrate. Zusätzliche Informationen Fehlerbehebung Mikrofonklemme Anbringen an der Lenksäule 1 Schieben Sie den Mikrofonsockel, um ihn von der Mikrofonklemme zu lösen.

Doppelseitiges Klebeband Der Wiederholbereich ändert sich unerwartet.

• Je nach Wiederholbereich kann sich der ausgewählte Bereich bei Auswahl eines anderen Ordners oder Tracks oder während des Vor-/Zurückspulens ändern. – Wählen Sie den Wiederholbereich erneut aus. Ein Unterordner wird nicht wiedergegeben.
• Unterordner können nicht wiedergegeben werden, wenn [FLD] (Ordnerwiederholung) ausgewählt ist. – Wählen Sie einen anderen Wiederholbereich aus. Der Ton wird unterbrochen.
• Sie verwenden ein Gerät wie z. B. ein Mobiltelefon, das hörbare Störungen verursachen kann. – Vergrößern Sie den Abstand elektrischer Geräten, die möglicherweise die Störung verursachen, zum Gerät. Der Ton von der Bluetooth-Audioquelle wird nicht wiedergegeben.
• Auf einem über Bluetooth verbundenen Mobiltelefon wird ein Anruf getätigt. – Nach Beenden des Anrufs wird der Ton wiedergegeben. Fehlermeldungen Allgemeines AMP ERROR
• Betriebsstörung des Geräts oder falsche Lautsprecherverbindung.
• Die Schutzschaltung ist aktiviert. – Überprüfen Sie die Lautsprecherverbindung. – Schalten Sie die Zündung OFF und dann wieder ON. Sollte die Meldung weiter angezeigt werden, wenden Sie sich zur Unterstützung an Ihren Händler oder eine PioneerKundendienststelle. Deutsch Mikrofon Mikrofonklemme Mikrofonsockel Bringen Sie das Mikrofon an der Rückseite der Lenksäule an. Das Display kehrt automatisch zur normalen Anzeige zurück.
• Es wurden etwa 30 Sekunden lang keine Bedienvorgänge ausgeführt. – Führen Sie einen Bedienvorgang aus.

• Es wird gerade ein über Bluetooth verbundenes Mobiltelefon bedient. – Stellen Sie die Nutzung des Mobiltelefons ein.
• Nach einem mit einem über Bluetooth verbundenen Mobiltelefon getätigten Anruf wird die Verbindung zwischen dem Gerät und dem Mobiltelefon nicht korrekt hergestellt. – Stellen Sie erneut eine BluetoothVerbindung zwischen dem Gerät und dem Mobiltelefon her. NO XXXX (beispielsweise NO TITLE)
• Es gibt keine eingebetteten Textinformationen. – Schalten Sie die Anzeige um oder spielen Sie einen anderen Track/eine andere Datei. DAB-Tuner ANTENNA ERROR
• Falsche Antennenverbindung. – Überprüfen Sie die Antennenverbindung.

– Schalten Sie die Zündung AUS und dann wieder EIN. Sollte die Meldung weiter angezeigt werden, wenden Sie sich zur Unterstützung an Ihren Händler oder eine PioneerKundendienststelle. CD-Player (nur für DEHX7800DAB) ERROR-07, 11, 12, 17, 30

• Die Disc ist verschmutzt. – Reinigen Sie die Disc.
• Die Disc ist verkratzt. – Wechseln Sie die Disc aus. ERROR-07, 10, 11, 12, 15, 17, 30, A0
• Es liegt ein elektrischer oder mechanischer Fehler vor. – Schalten Sie die Zündung AUS und wieder EIN und dann wieder zum CDPlayer zurück. ERROR-15
• Die eingelegte Disc ist leer. – Wechseln Sie die Disc aus. ERROR-23
• Nicht unterstütztes CD-Format. – Wechseln Sie die Disc aus. FORMAT READ
• Nach dem Wiedergabestart ist der Ton manchmal erst nach einer Verzögerung zu hören. – Warten Sie, bis die Meldung erlischt und Sie den Ton hören. NO AUDIO
• Die eingelegte Disc enthält keine abspielbaren Dateien. – Wechseln Sie die Disc aus. SKIPPED
• Die eingelegte Disc enthält DRMgeschützte Dateien (digitale Rechteverwaltung). 26 De – Die geschützten Dateien werden übersprungen. PROTECT
• Sämtliche Dateien auf der eingelegten Disc sind DRM-geschützt (digitale Rechteverwaltung). – Wechseln Sie die Disc aus. USB-Gerät/iPod FORMAT READ
• Nach dem Wiedergabestart ist der Ton manchmal erst nach einer Verzögerung zu hören. – Warten Sie, bis die Meldung erlischt und Sie den Ton hören. NO AUDIO
• Es sind keine Musiktitel vorhanden. – Übertragen Sie die Audiodateien an das USB-Gerät und schließen Sie es an.
• Auf dem angeschlossenen USB-Gerät ist die Sicherheitsfunktion aktiviert. – Folgen Sie den Anweisungen des USBGeräts, um die Sicherheitsfunktion zu deaktivieren. SKIPPED
• Das angeschlossene USB-Gerät enthält DRM-geschützte Dateien (digitale Rechteverwaltung). – Die geschützten Dateien werden übersprungen. PROTECT
• Sämtliche Dateien auf dem angeschlossenen USB-Gerät sind DRMgeschützt (digitale Rechteverwaltung). – Wechseln Sie das USB-Gerät aus.
• Das angeschlossene USB-Gerät wird von diesem Gerät nicht unterstützt. – Trennen Sie Ihr Gerät ab und ersetzen Sie es durch ein kompatibles USBGerät. HUB ERROR
• Das über einen USB-Hub angeschlossene USB-Gerät wird von diesem Gerät nicht unterstützt. – Schließen Sie das USBGerät über ein USB-Kabel an diesem Gerät an. CHECK USB
• Der USB-Anschluss oder das USB-Kabel wurde kurzgeschlossen. – Vergewissern Sie sich, dass der USBAnschluss oder das USB-Kabel nicht eingeklemmt oder beschädigt ist.
• Das angeschlossene USB-Gerät hat einen höheren als den maximal zulässigen Stromverbrauch. – Trennen Sie das USB-Gerät ab und verwenden Sie es nicht. Schalten Sie die Zündung AUS und dann wieder auf ACC oder EIN. Schließen Sie nur kompatible USB-Geräte an.
• Der iPod funktioniert ordnungsgemäß, wird aber nicht geladen. – Vergewissern Sie sich, dass kein Kurzschluss des iPod-Kabels vorliegt (z. B. durch Einklemmen zwischen Metallgegenständen). Schalten Sie nach dem Überprüfen die Zündung AUS und wieder EIN, oder trennen Sie den iPod ab und schließen Sie ihn wieder an. ERROR-19
• Kommunikation fehlgeschlagen. – Führen Sie einen der folgenden Bedienvorgänge aus, und kehren Sie dann zur USB-Quelle zurück.
• Schalten Sie die Zündung AUS und wieder EIN.
• Trennen Sie das USB-Gerät ab.
• Schalten Sie auf eine andere Quelle um.
• iPod-Störung. – Trennen Sie das Kabel vom iPod. Schließen Sie, sobald auf dem iPod das Hauptmenü angezeigt wird, den iPod erneut an und setzen Sie ihn zurück. ERROR-23
• Das USB-Gerät wurde nicht ordnungsgemäß formatiert. – Formatieren Sie das USB-Gerät mit FAT12, FAT16 oder FAT32. ERROR-16
• Die iPod-Firmware ist veraltet. – Aktualisieren Sie die iPod-Version.
• iPod-Störung. – Trennen Sie das Kabel vom iPod. Schließen Sie, sobald auf dem iPod das Hauptmenü angezeigt wird, den iPod erneut an und setzen Sie ihn zurück. STOP
• Auf der aktuellen Liste befinden sich keine Musiktitel. – Wählen Sie eine Liste aus, die Musiktitel enthält. NOT FOUND
• Keine entsprechenden Musiktitel gefunden. – Übertragen Sie Musiktitel an den iPod. NO BT DEVICE GO TO BT MENU TO REGISTER
• Es wurde kein Bluetooth-Gerät gefunden. – Verbinden Sie dieses Gerät und iPod über Bluetooth (Seite 10).

CONN. FAILED PRESS BAND KEY TO

• Die Bluetooth-Verbindung mit iPod ist fehlgeschlagen. , um erneut – Drücken Sie BAND/ eine Verbindung herzustellen.

DISCONNECTED PRESS BAND KEY TO

• Die Bluetooth-Verbindung mit iPod ist fehlgeschlagen. – Drücken Sie BAND/ , um erneut eine Verbindung herzustellen. Bluetooth-Gerät ERROR-10
• Ausfall der Spannungsversorgung des Bluetooth-Moduls des Geräts. – Schalten Sie die Zündung AUS und dann wieder auf ACC oder EIN. Apps NO BT DEVICE GO TO BT MENU TO REGISTER
• Es wurde kein Bluetooth-Gerät gefunden. – Verbinden Sie dieses Gerät und das andere Gerät über Bluetooth (Seite 10).

CONN. FAILED PRESS BAND KEY TO

• Die Bluetooth-Verbindung ist fehlgeschlagen. , um erneut – Drücken Sie BAND/ eine Verbindung herzustellen. CHECK APP
• Die Verbindung mit der Anwendung ist fehlgeschlagen. – Folgen Sie den auf dem Bildschirm gezeigten Anweisungen.
• Die Anwendung wird noch nicht ausgeführt. – Bedienen Sie das mobile Gerät, um die Anwendung zu starten. NO BT DEVICE GO TO BT MENU TO REGISTER
• Es wurde kein Bluetooth-Gerät gefunden. – Verbinden Sie dieses Gerät und das andere Gerät über Bluetooth (Seite 10).

CONN. FAILED PRESS BAND KEY TO

• Die Bluetooth-Verbindung ist fehlgeschlagen. – Drücken Sie BAND/ , um erneut eine Verbindung herzustellen. CHECK APP PRESS BAND KEY TO RETRY
• Die Verbindung mit der SpotifyAnwendung ist fehlgeschlagen. – Drücken Sie BAND/ , um erneut eine Verbindung herzustellen.

DISCONNECTED PRESS BAND KEY TO

• Die Bluetooth-Verbindung wurde unterbrochen. – Drücken Sie BAND/ , um erneut eine Verbindung herzustellen. CHECK APP
• Die Verbindung mit der SpotifyAnwendung ist fehlgeschlagen. – Folgen Sie den auf dem Bildschirm gezeigten Anweisungen. Handhabungsrichtlinien Discs und Player
• Verwenden Sie ausschließlich Discs, die eines der beiden folgenden Logos tragen.

• Verwenden Sie ausschließlich herkömmliche, runde Discs.
• Die folgenden Disc-Typen können nicht mit diesem Gerät verwendet werden: – DualDiscs – 8-cm-Discs: Versuche, solche Discs mit einem Adapter zu verwenden, können zu Funktionsstörungen des Geräts führen. – Ungewöhnlich geformte Discs – Andere Discs als CDs – Beschädigte Discs, darunter solche mit Rissen, Abplatzern oder Verwellungen – CD-R/RW-Discs mit nicht abgeschlossener Aufzeichnung
• Beschreiben Sie die Oberfläche der Discs nicht und behandeln Sie sie nicht mit Chemikalien.
• Wischen Sie CDs zum Reinigen mit einem weichen Tuch von der Mitte nach außen hin ab.
• Kondensation kann die Leistung des Players vorübergehend beeinträchtigen. Warten Sie ungefähr eine Stunde, bis die Anpassung an eine wärmere Temperatur erfolgt ist. Wischen Sie außerdem feuchte Discs mit einem weichen Tuch ab.
• Bei Verwendung von bedruckbaren Discs beachten Sie die Anleitung und die Warnhinweise der Discs. Je nach Disc kann es sein, dass sie sich nicht einlegen und auswerfen lässt. Die Verwendung solcher Discs kann zu einer Beschädigung dieses Geräts führen.
• Bringen Sie auf den Discs keine handelsüblichen Etiketten oder anderen Materialien an. – Die Discs können sich verformen und dadurch nicht mehr abspielbar sein. – Die Etiketten können sich während der Wiedergabe lösen und das Auswerfen der Discs verhindern, was zu einer Beschädigung des Geräts führen kann. USB-Speichergerät
• Verbindungen über USB-Hubs werden nicht unterstützt.
• Sorgen Sie vor der Fahrt für eine sichere Befestigung des USB-Speichergeräts. Lassen Sie das USB-Speichergerät nicht auf den Boden fallen, wo es unter dem Brems- oder Gaspedal eingeklemmt werden könnte.
• Je nach USB-Speichergerät können die folgenden Probleme auftreten. – Die Bedienung kann unterschiedlich sein. – Möglicherweise wird das Speichergerät nicht erkannt. – Möglicherweise werden Dateien nicht richtig wiedergegeben. – Das Gerät kann Störgeräusche verursachen, wenn Sie Radio hören. iPod
• Bewahren Sie den iPod nicht an Orten mit hohen Temperaturen auf.
• Sorgen Sie für eine sichere Befestigung des iPods während er Fahrt. Lassen Sie den iPod nicht auf den Boden fallen, wo er unter dem Brems- oder Gaspedal eingeklemmt werden könnte.
• Die Einstellungen des iPods, z. B. Equalizer und Wiedergabewiederholung, ändern sich beim Anschließen des iPods an das Gerät automatisch. Wenn der iPod vom Gerät getrennt wird, kehren diese Einstellungen wieder in ihren ursprünglichen Zustand zurück.
• Auf dem iPod gespeicherter inkompatibler Text wird vom Gerät nicht angezeigt. Deutsch

DISCONNECTED PRESS BAND KEY TO

• Die Bluetooth-Verbindung ist fehlgeschlagen. , um erneut – Drücken Sie BAND/ eine Verbindung herzustellen. Spotify

• Verwenden Sie 12-cm-Discs.

Kompatibilität komprimierter Audioformate

• Nur die ersten 32 Zeichen können als Dateiname (einschließlich Dateierweiterung) oder Ordnername angezeigt werden.
• Je nach der zur Codierung von WMADateien verwendeten Anwendung kann es sein, dass das Gerät nicht richtig arbeitet.
• Bei Audiodateien mit eingebetteten Bilddaten oder bei auf einem USB-Gerät mit komplexer Ordnerstruktur gespeicherten Audiodateien kann sich geringfügig der Beginn der Wiedergabe verzögern.
• Zur Anzeige auf diesem Gerät sollte russischer Text in einem der folgenden Zeichensätze codiert sein: – Unicode (UTF-8, UTF-16) – Ein anderer Zeichensatz als Unicode, der in einer Windows-Umgebung verwendet wird und in den Sprachoptionen auf Russisch eingestellt ist VORSICHT
• Pioneer kann nicht die Kompatibilität mit allen USB-Massenspeichergeräten gewährleisten und übernimmt keine Verantwortung für eventuelle Datenverluste auf Media-Playern, Smartphones oder anderen Geräten, die zusammen mit diesem Produkt verwendet werden.
• Bewahren Sie Discs oder USBSpeichergeräte nicht an Orten auf, an denen hohe Temperaturen herrschen können. WMA-Dateien Dateierweiterung 28 De .wma Bitrate Abtastfrequenz Windows Media™ Audio Professional, Lossless, Voice/DRM Stream/Stream mit Video 48 Kbit/s bis 320 Kbit/s (CBR), 48 Kbit/s bis 384 Kbit/s (VBR) 32 kHz, 44,1 kHz, 48 kHz Nicht kompatibel FLAC-Dateien
• FLAC-Datenformate können nicht über MTP verbunden werden.
• Je nach Codierer kann es sein, dass FLACDateien nicht abspielbar sind. MP3-Dateien Dateierweiterung Bitrate Abtastfrequenz Apple Lossless Nicht kompatibel Im iTunes Store Nicht kompatibel erworbene AAC-Datei (Dateierweiterung .m4p) .mp3 8 Kbit/s bis 320 Kbit/s (CBR), VBR 8 kHz bis 48 kHz (32 kHz, 44,1 kHz, 48 kHz zur Emphase) Kompatible ID3-TagVersion 1.0, 1.1, 2.2, 2.3, 2.4 (ID3-Tag-Version 2.x erhält Vorrang vor Version 1.x.) M3u-Wiedergabeliste Nicht kompatibel MP3i (MP3 interaktiv), Nicht kompatibel mp3 PRO Dateierweiterung Abtastfrequenz .flac 8/11,025/12/16/22,05/ 24/32/44,1/48/96 kHz Quantisierungsbitrate 16/24-Bit Kanalmodus 1/2-Kanal Disc (nur DEH-X7800DAB)
• Ungeachtet der Länge der Leerstellen, die die Originalaufnahme zwischen den einzelnen Musiktiteln aufweist, wird bei der Wiedergabe von komprimierten Audio-Discs stets eine kurze Pause zwischen den Titeln eingefügt. Abspielbare Ordnerstruktur WAV-Dateien
• WAV-Datenformate können nicht über MTP verbunden werden. Dateierweiterung Quantisierungsbits Abtastfrequenz .wav 8 und 16 (LPCM), 4 (MS ADPCM) 16 kHz bis 48 kHz (LPCM), 22,05 kHz und 44,1 kHz (MS ADPCM) AAC-Dateien Kompatibles Format Dateierweiterung Abtastfrequenz Übertragungsrate AAC codiert von iTunes .m4a 11,025 kHz bis 48 kHz 16Kbit/s bis 320 Kbit/ s, VBR Abspielbare Ordner Abspielbare Dateien Dateisystem Bis zu acht Ebenen (Praktikabel sind weniger als zwei Ebenen.) Bis zu 99 Bis zu 999 ISO 9660 Stufe 1 und 2, Romeo, Joliet Kompatibel Multi-SessionWiedergabe Datenübertragung im Nicht kompatibel Paketverfahren USB-Gerät
• Der Beginn der Wiedergabe von auf einem USB-Gerät mit komplexer Ordnerstruktur gespeicherten Audiodateien kann sich geringfügig verzögern. Abspielbare Ordnerstruktur Abspielbare Ordner Abspielbare Dateien Wiedergabe von urheberrechtlich geschützten Dateien Partitioniertes USBGerät Bis zu acht Ebenen (Praktikabel sind weniger als zwei Ebenen.) Bis zu 1 500 Bis zu 15 000 Nicht kompatibel Es kann nur die erste Partition wiedergegeben werden. iPod-Kompatibilität Dieses Gerät unterstützt nur die folgenden iPodModelle. Die unterstützten iPodSoftwareversionen sind nachstehend aufgelistet. Ältere Versionen werden ggf. nicht unterstützt. Hergestellt für – iPod touch (1. bis 6. Generation) – iPod classic – iPod mit Videofunktion – iPod nano (1. bis 7. Generation) – iPhone 6s – iPhone 6s Plus – iPhone 6 – iPhone 6 Plus – iPhone 5s – iPhone 5c – iPhone 5 – iPhone 4s – iPhone 4 – iPhone 3GS – iPhone 3G – iPhone
• Die Bedienung kann sich je nach Generation und/oder Softwareversion des iPods unterscheiden.
• Benutzer eines iPods mit LightningAnschluss sollten das Lightning-auf-USBKabel verwenden (im Lieferumfang des iPods enthalten).

• Benutzer eines iPods mit Dock-Anschluss sollten das CD-IU51 verwenden. Einzelheiten erfahren Sie bei Ihrem Fachhändler.
• Informationen zur Datei-/ Formatkompatibilität finden Sie in den iPod-Handbüchern.
• Hörbücher, Podcast: Kompatibel Russische Zeichentabelle VORSICHT Pioneer übernimmt keine Haftung für den Verlust von iPod-Daten, auch dann nicht, wenn der Verlust der betreffenden Daten während der Verwendung dieses Geräts aufgetreten ist. Reihenfolge von Audiodateien Der Benutzer kann mit diesem Gerät keine Ordnernummern zuweisen und auch nicht die Wiedergabereihenfolge festlegen. Die Reihenfolge der Audiodateien richtet sich nach dem angeschlossenen Gerät. Beachten Sie, dass sich auf einem USBGerät befindliche versteckte Dateien nicht abspielen lassen. Beispielstruktur 01 bis 05: Ordnernummer bis : Wiedergabereihenfolge Urheberrechte und Marken Bluetooth Die Bluetooth®-Wortmarke und -Logos sind eingetragene Marken der Bluetooth SIG, Inc. Jede Nutzung dieser Marken durch die PIONEER CORPORATION erfolgt unter entsprechender Lizenz. Andere Marken und Markennamen sind das Eigentum ihrer jeweiligen Inhaber. iTunes Apple und iTunes sind Marken von Apple Inc., eingetragen in den USA und anderen Ländern. WMA Windows Media ist eine eingetragene Marke oder eine Marke der Microsoft FLAC Urheberrecht © 2000-2009 Josh Coalson Urheberrecht © 2011-2014 Xiph.Org Foundation Weitergabe und Nutzung in Quell- und Binärform, mit oder ohne Änderungen, sind erlaubt, sofern die folgenden Bedingungen erfüllt sind: – Bei der Weitergabe von Quellcode muss dieser den vorstehenden Urheberrechtshinweis, diese Liste der Bedingungen und den folgenden Haftungsausschluss enthalten. – Bei der Weitergabe in Binärform müssen der vorstehende Urheberrechtshinweis, diese Liste der Bedingungen und der folgende Haftungsausschluss in der Dokumentation und/oder andere mit der Ausgabe zur Verfügung gestellte Materialien angegeben werden. – Ohne besondere schriftliche Genehmigung dürfen weder der Name der Xiph.org Foundation noch die Namen ihrer Mitwirkenden verwendet werden, um von dieser Software abgeleitete Produkte befürwortend zu unterstützen oder zu bewerben.

DIESE SOFTWARE WIRD VON DEN

URHEBERRECHTSINHABERN UND

MITWIRKENDEN IN IHRER VORLIEGENDEN

FORM UND OHNE JEGLICHE

AUSDRÜCKLICHE ODER KONKLUDENTE

GEWÄHRLEISTUNG ZUR VERFÜGUNG

GESTELLT, EINSCHLIESSLICH OHNE

BESCHRÄNKUNG DIE KONKLUDENTE

MARKTGÄNGIGKEIT UND DER

(EINSCHLIESSLICH OHNE BESCHRÄNKUNG

VERSCHAFFEN VON ERSATZGÜTERN ODER

-DIENSTLEISTUNGEN, VERLUST DER

NUTZUNGSFÄHIGKEIT, DATEN- ODER

GEWINNVERLUST ODER BETRIEBSUNTERBRECHUNG),

GLEICHGÜLTIG, WIE DIESE VERURSACHT

HAFTUNGSTHEORIE SIE UNTERLIEGEN, OB

VERSCHULDENSUNABHÄNGIGER

HAFTUNG ODER DURCH UNERLAUBTE

HANDLUNG (EINSCHLIESSLICH

FAHRLÄSSIGKEIT ODER AUF ANDEREM

WEGE), GLEICHGÜLTIG, WIE SIE DURCH DIE

BENUTZUNG DIESER SOFTWARE

AUCH DANN, WENN AUF DIE MÖGLICHKEIT

WURDE. iPod & iPhone iPhone, iPod, iPod classic, iPod nano und iPod touch sind in den USA sowie in anderen Ländern eingetragene Marken von Apple Inc. Lightning ist eine Marke der Apple Inc. Die Kennzeichnungen „Made for iPod” und „Made for iPhone” bedeuten, dass ein elektronisches Zubehörteil spezifisch zum Anschluss an iPod oder iPhone konstruiert wurde und entsprechend vom Entwickler als die Leistungsstandards von Apple erfüllend zertifiziert wurde. Apple übernimmt keine Verantwortung für die richtige Funktion dieses Geräts oder seine Erfüllung von Sicherheitsoder anderen Vorschriften. Bitte beachten Sie, dass der Gebrauch dieses Zubehörteils in Verbindung mit einem iPod oder iPhone die drahtlose Leistung beeinträchtigen kann.

Deutsch Ordner Komprimierte Audiodatei D: Anzeige C: Zeichen Corporation in den USA und/oder anderen Ländern. Dieses Produkt enthält Technologie, die Eigentum der Microsoft Corporation ist und nicht ohne Lizenz von Microsoft Licensing, Inc. vertrieben werden darf.

Android & Google Play Android, Google Play und der Google PlayLogo sind Warenzeichen von Google Inc. MIXTRAX MIXTRAX ist eine Marke der PIONEER CORPORATION. Spotify® SPOTIFY und das Spotify-Logo sind eingetragene Warenzeichen von Spotify AB. Soweit vorhanden, sind kompatible digitale Mobilgeräte und ein PremiumAbonnement erforderlich; Informationen dazu finden Sie unter http://pioneer.eu/ spotify. T-Kernel 2.0 Dieses Produkt verwendet den Quellcode von T-Kernel 2.0 unter T-License 2.0, gewährt vom T-Engine-Forum (www.tron.org). MP3 Copyright (C) 1998-2009 PacketVideo Lizenziert unter der Apache-Lizenz, Version

2.0 (die „Lizenz”); Sie dürfen diese Datei nur

in Übereinstimmung mit der Lizenz nutzen. Eine Kopie der Lizenz erhalten Sie unter http://www.apache.org/licenses/LICENSE2.0 Soweit nicht anders von geltendem Recht vorgeschrieben oder schriftlich vereinbart, wird die unter der Lizenz vertriebene Software im IST-ZUSTAND OHNE

GEWÄHRLEISTUNGEN ODER

BEDINGUNGEN JEDER ART, seien sie ausdrücklich oder stillschweigend, vertrieben. Einzelheiten zu Genehmigungen und Einschränkungen gemäß der Lizenz sind in der Lizenz aufgeführt. 30 De Technische Daten Allgemeines Stromspannung: 14,4 V Gleichspannung (Toleranz 10,8 V bis 15,1 V) Erdungssystem: Negativ Maximale Leistungsaufnahme: 10,0 A Abmessungen (B × H × T): DIN Gehäuse: 178 mm × 50 mm × 165 mm Frontfläche: 188 mm × 58 mm × 16

Gehäuse: 178 mm × 50 mm × 165 mm Frontfläche: 170 mm × 46 mm × 16 Gewicht: 1 kg (DEH-X7800DAB), 0,7 kg (MVH-X580DAB/X580BT) Audio Maximale Ausgangsleistung:

• 50 W × 4 ch/4 Ω (wenn ohne Subwoofer)
• 50 W × 2 ch/4 Ω + 70 W × 1 ch/2 Ω (für Subwoofer) Dauer-Ausgangsleistung: 22 W × 4 (50 Hz bis 15 000 Hz, 5 % THD, bei 4-Ω-Last, beide Kanäle betrieben) Lastimpedanz: 4 Ω (4 Ω bis 8 Ω (2 Ω für 1 Kan.) zulässig) Maximaler Preout-Ausgangspegel: 2,0 V Equalizer (Grafischer 13-Band-Equalizer): Frequenz: 50 Hz/80 Hz/125 Hz/200 Hz/315 Hz/500 Hz/800 Hz/1,25 kHz/2 kHz/3,15 kHz/5 kHz/8 kHz/12,5 kHz Verstärkung: ±12 dB (Inkrement 2 dB) Hochpassfilter (Standardmodus): Frequenz: 50 Hz/63 Hz/80 Hz/100 Hz/ 125 Hz/160 Hz/200 Hz Steilheit: -6 dB/Okt., -12 dB/Okt., -18 dB/Okt., -24 dB/Okt., OFF Subwoofer/Tiefpassfilter (Standardmodus): Frequenz: 50 Hz/63 Hz/80 Hz/100 Hz/ 125 Hz/160 Hz/200 Hz Steilheit: -6 dB/Okt., -12 dB/Okt., -18 dB/Okt., -24 dB/Okt., OFF Verstärkung: +10 dB bis –24 dB (Inkrement 1 dB) Phase: Normal/Gegen Lautsprecherpegel (Standardmodus): +10 dB bis –24 dB (Inkrement 1 dB) Laufzeitkorrektur (Standardmodus): 0 cm bis 350 cm (2,5 cm/Inkrement) Bassverstärkung (Standardmodus): Verstärkung: +12 dB bis 0 dB Hochpassfilter (HIGH) (Standardmodus): Frequenz: 1,25 kHz/1,6 kHz/2 kHz/2,5 kHz/3,15 kHz/4 kHz/5 kHz/6,3 kHz/8 kHz/10 kHz/12,5 kHz Steilheit: -6 dB/Okt., -12 dB/Okt., -18 dB/Okt., -24 dB/Okt. Hochpassfilter (MID) (Netzwerkmodus): Frequenz: 25 Hz/31,5 Hz/40 Hz/50 Hz/ 63 Hz/80 Hz/100 Hz/125 Hz/160 Hz/ 200 Hz/250 Hz Steilheit: -6 dB/Okt., -12 dB/Okt., -18 dB/Okt., -24 dB/Okt., OFF Tiefpassfilter (MID) (Netzwerkmodus): Frequenz: 1,25 kHz/1,6 kHz/2 kHz/2,5 kHz/3,15 kHz/4 kHz/5 kHz/6,3 kHz/8 kHz/10 kHz/12,5 kHz Steilheit: -6 dB/Okt., -12 dB/Okt., -18 dB/Okt., -24 dB/Okt., OFF Subwoofer (Netzwerkmodus): Frequenz: 25 Hz/31,5 Hz/40 Hz/50 Hz/ 63 Hz/80 Hz/100 Hz/125 Hz/160 Hz/ 200 Hz/250 Hz Steilheit: -12 dB/Okt., -18 dB/Okt., -24 dB/Okt., -30 dB/Okt., -36 dB/Okt., OFF Verstärkung: +10 dB bis –24 dB (Inkrement 1 dB) Phase: Normal/Gegen Lautsprecherpegel (Netzwerkmodus): +10 dB bis –24 dB (Inkrement 1 dB) Laufzeitkorrektur (Netzwerkmodus): 0 cm bis 350 cm (2,5 cm/Inkrement) Bassverstärkung (Netzwerkmodus): Verstärkung: +12 dB bis 0 dB CD-Player (DEH-X7800DAB) System: Compact-Disc-Audiosystem Verwendbare Discs: Compact Disc Signal-Rauschabstand: 94 dB (1 kHz) (IECA-Netz) Anzahl der Kanäle: 2 (Stereo) MP3-Decodierformat: MPEG-1 & 2 Audio Layer 3 WMA-Decodierformat: Vers. 7, 7.1, 8, 9, 10, 11 (2-Kanal-Audio) (Windows Media Player) AAC-Decodierformat MPEG-4 AAC (nur iTunes-codiert) (Vers. 10.6 und niedriger) WAV-Signalformat: Lineare PCM & MS ADPCM (nicht komprimiert) USB USB-Standard-Spezifikation: USB 2.0 Full Speed Maximale Leistungsaufnahme: 1 A USB Protokoll: MSC (Massenspeicher-Klasse) MTP (Media Transfer Protocol) AOA (Android Open Accessory) 2.0 Dateisystem: FAT12, FAT16, FAT32 MP3-Decodierformat: MPEG-1 & 2 Audio Layer 3 WMA-Decodierformat: Vers. 7, 7.1, 8, 9, 10, 11 (2-Kanal-Audio) (Windows Media Player) AAC-Decodierformat MPEG-4 AAC (nur iTunes-codiert) (Vers. 10.6 und niedriger) FLAC-Decodierformat: Vers. 1.3.0 (Free Lossless Audio Codec) WAV-Signalformat: Lineare PCM & MS ADPCM (nicht komprimiert) FM-Tuner Frequenzbereich: 87,5 MHz bis 108,0 MHz Nutzempfindlichkeit: 11 dBf (1,0 μV/75 Ω, Mono, Signal-Rauschabstand: 30 dB) Signal-Rauschabstand: 72 dB (IEC-A-Netz) MW-Tuner Frequenzbereich: 531 kHz bis 1 602 kHz Nutzempfindlichkeit: 25 μV (SignalRauschabstand: 20 dB) Signal-Rauschabstand: 62 dB (IEC-A-Netz) LW-Tuner Frequenzbereich: 153 kHz bis 281 kHz Nutzempfindlichkeit: 28 μV (SignalRauschabstand: 20 dB) Signal-Rauschabstand: 62 dB (IEC-A-Netz) DAB-Tuner Frequenzbereich (Band III): 174,928 MHz bis 239,200 MHz (5 A bis 13 F) Frequenzbereich (L-Band): 1 452,960 MHz bis 1 490,624 MHz (LA bis LW) Nutzempfindlichkeit (Band III): –100 dBm Nutzempfindlichkeit (L-Band): –100 dBm Signal-Rauschabstand: 85 dB Bluetooth Deutsch Version: Bluetooth-3.0-zertifiziert Ausgangsleistung: maximal +4 dBm (Leistungsklasse 2) Frequenzband/-bänder: 2 400 MHz bis 2 483,5 MHz Bluetooth-Profile: GAP (Generic Access Profile) SDAP (Service Discovery Application Profile) HFP (Hands Free Profile) 1.6 PBAP (Phone Book Access Profile) A2DP (Advanced Audio Distribution Profile) AVRCP (Audio/Video Remote Control Profile) 1.5 SPP (Serial Port Profile) 1.1 HINWEIS Änderungen der technischen Daten und des Designs vorbehalten.

VERKOOPBAARHEID EN GESCHIKTHEID
