РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ MVH-X580BT PIONEER

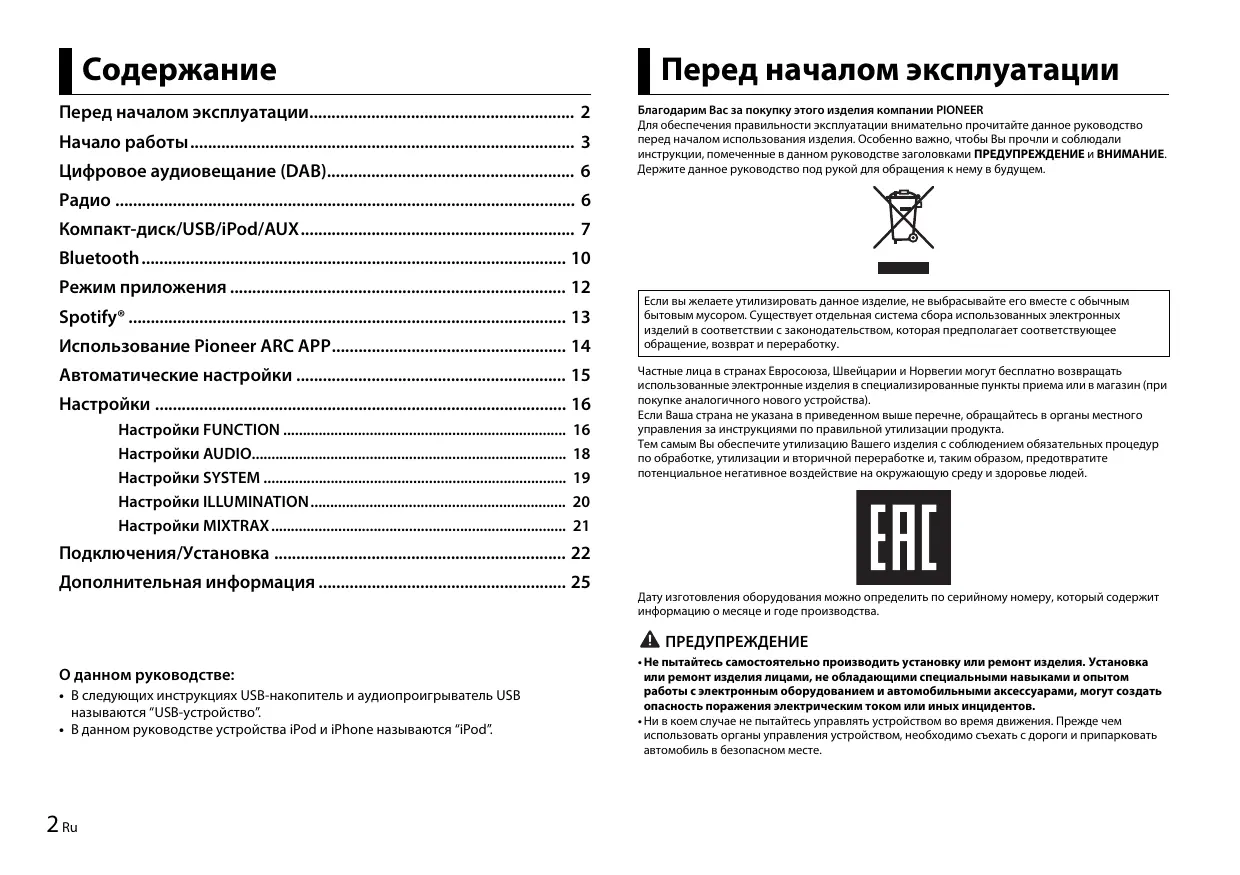

Если вы желаете утилизировать данное изделие, не выбрасывайте его вместе с обычным бытовым мусором. Существует отдельная система сбора использованных электронных изделий в соответствии с законодательством, которая предполагает соответствующее обращение, возврат и переработку. Частные лица в странах Евросоюза, Швейцарии и Норвегии могут бесплатно возвращать использованные электронные изделия в специализированные пункты приема или в магазин (при покупке аналогичного нового устройства). Если Ваша страна не указана в приведенном выше перечне, обращайтесь в органы местного управления за инструкциями по правильной утилизации продукта. Тем самым Вы обеспечите утилизацию Вашего изделия с соблюдением обязательных процедур по обработке, утилизации и вторичной переработке и, таким образом, предотвратите потенциальное негативное воздействие на окружающую среду и здоровье людей. Подключения/Установка .................................................................. 22 Дополнительная информация ........................................................ 25 Дату изготовления оборудования можно определить по серийному номеру, который содержит информацию о месяце и годе производства. ПРЕДУПРЕЖДЕНИЕ О данном руководстве:

• В следующих инструкциях USB-накопитель и аудиопроигрыватель USB называются “USB-устройство”.
• В данном руководстве устройства iPod и iPhone называются “iPod”. 2 Ru

• Не пытайтесь самостоятельно производить установку или ремонт изделия. Установка или ремонт изделия лицами, не обладающими специальными навыками и опытом работы с электронным оборудованием и автомобильными аксессуарами, могут создать опасность поражения электрическим током или иных инцидентов.
• Ни в коем случае не пытайтесь управлять устройством во время движения. Прежде чем использовать органы управления устройством, необходимо съехать с дороги и припарковать автомобиль в безопасном месте.

• Не допускайте попадания жидкости на устройство. Это может повлечь поражение электрическим током. Кроме того, попадание жидкости в устройство может стать причиной его выхода из строя, перегрева и появления дыма.
• Всегда сохраняйте уровень громкости достаточно низким, чтобы были слышны звуки извне.
• Pioneer CarStereo-Pass предназначен для использования только в Германии.
• Данное изделие оценено на соответствие требованиям стандарта IEC 60065, “Аудио-, видео- и аналогичная электронная аппаратура. Требования безопасности” в условиях умеренного и тропического климата. Регулятор M.C. (многозадачное управление) SRC (источник)/OFF Окно дисплея

Данное изделие является лазерным изделием класса 1 согласно классификации по Безопасности лазерных изделий, IEC 60825-1:2007. BAND/ DISP (дисплей) Кнопка отсоединения При возникновении проблем Часто используемые операции При неполадках в работе этого изделия свяжитесь с торговым представителем компаниипроизводителя или с ближайшим сервисным пунктом PIONEER. Доступные кнопки могут отличаться в зависимости от устройства.

Включение питания* Нажмите SRC/OFF для включения Нажмите и удерживайте SRC/OFF для выключения питания. Настройка громкости Поверните регулятор M.C.. Выбор источника Несколько раз нажмите SRC/OFF. Начало работы Основные операции DEH-X7800DAB Регулятор M.C. (многозадачное управление) SRC (источник)/OFF Окно дисплея Изменение информации на дисплее Несколько раз нажмите DISP. Возврат к предыдущему экрану/списку Нажмите BAND/ Возврат к обычному дисплею из меню Нажмите и удерживайте BAND/ Ответ на входящий вызов/Завершение

• Когда голубой/белый провод этого устройства подключен к терминалу релейного управления автоматической антенны, антенна на автомобиле выдвигается при включении источника сигнала этого устройства. Чтобы втянуть антенну, выключите источник сигнала. Индикация на дисплее Следующие индикации могут отличаться в зависимости от устройства. Кнопка отсоединения

Отображается при наличии нижнего уровня меню или папки.

Сброс микропроцессора Отображается, когда телефон Bluetooth подключен к данному устройству с помощью HFP (Hands Free Profile) (стр. 10), и мигает, когда телефон находится в режиме удержания вызова. Отображается, когда аудиопроигрыватель Bluetooth подключен к данному устройству с помощью A2DP (Advanced Audio Distribution Profile) (стр. 10). Отображается при нажатии кнопки

Отображается при получении программы с трафиком. Сброс микропроцессора необходимо выполнить в следующих случаях: – Перед использованием данного устройства в первый раз после установки – При неисправной работе устройства – При отображении на экране странных или неверных сообщений

Снимите переднюю панель (стр. 4). Нажмите кнопку RESET заостренным предметом длиной более 8 мм. Отображается при установке функции TA (уведомления о трафике) (стр. 17). Отображается, если установлена функция преобразования звука (стр. 17). Отображается при выборе произвольного воспроизведения (если в качестве источника не выбрано BT AUDIO). Отображается при выборе повтора воспроизведения (если в качестве источника не выбрано BT AUDIO). Кнопка RESET Отображается, если установлена функция управления iPod (стр. 9). Отображается, если выполнено подключение Bluetooth (стр. 10). После установки устройства поверните ключ зажигания в положение ON; на дисплее отобразится установочное меню. Снятие передней панели Снимите переднюю панель во избежание кражи. Перед снятием панели отсоедините кабели и устройства, подключенные к передней панели, и отключите устройство.

ПРЕДУПРЕЖДЕНИЕ Не используйте устройство в стандартном режиме, когда система динамиков в сетевом режиме подключена к устройству. Не используйте устройство в сетевом режиме, когда система динамиков в стандартном режиме подключена к устройству. Это может привести к повреждению

• Оберегайте переднюю панель от сильных ударов.
• Не подвергайте переднюю панель воздействию прямых солнечных лучей и высоких температур.
• Всегда храните снятую панель в защитном чехле или сумке. 4 Ru Поверните M.C. для выбора параметров, затем нажмите для подтверждения. Для перехода к следующему пункту меню необходимо подтвердить выбор. Элемент меню

LANGUAGE Выбор языка для отображения текстовой информации с сжатого аудиофайла. [ENG] (Английский), [РУС](Русский), [TUR](Турецкий) Элемент меню

CLOCK SET Настройка часов. 1 Поверните регулятор M.C. для настройки часов, затем нажмите для подтверждения. Индикатор автоматически перейдет на значения минут. 2 Поверните M.C. для настройки минут, затем нажмите для подтверждения. FM STEP Выбор шага настройки в FM-диапазоне (100 кГц или 50 кГц). [100], [50]

Подача питания к антенне DAB. Выберите при использовании дополнительной антенны DAB (AN-DAB1, приобретается отдельно) с устройством. Не подается питание к антенне DAB. Выберите при использовании пассивной антенны без усилителя. Выберите один из двух режимов работы: двусторонний сетевой режим (NETWORK) и стандартный режим (STANDARD) в соответствии с установленными подключениями. Для получения дополнительных сведений о режимах работы см. стр. 15. После выбора соответствующего режима поверните регулятор M.C. для выбора [YES], затем нажмите для подтверждения.

• Вы не сможете завершить настройку, не установив [SPEAKER MODE].
• После установки режима динамиков данную настройку будет невозможно изменить без восстановления настроек устройства по умолчанию. Для изменения режима динамиков восстановите настройки по умолчанию (см. SYSTEM RESET на стр. 6). [QUIT :YES] отображается после выполнения всех настроек. Для возврата к первому элементу установочного меню поверните M.C. для выбора [QUIT :NO], затем нажмите для подтверждения. Нажмите M.C. для подтверждения настроек. Если для параметра [DAB ANT PW] установлено значение [ON], на дисплее отобразится [UPDATING LIST] и список служб будет обновлен.

Нажмите M.C. для отображения главного меню. Поверните M.C. для выбора [SYSTEM], затем нажмите для подтверждения. Поверните M.C. для выбора [DEMO OFF], затем нажмите для подтверждения. Поверните M.C. для выбора [YES], затем нажмите для подтверждения. Настройки INITIAL

Нажмите и удерживайте SRC/OFF, пока устройство не отключится. Нажмите и удерживайте SRC/OFF для отображения главного меню. Поверните M.C. для выбора [INITIAL], затем нажмите для подтверждения. Поверните M.C. для выбора параметра, затем нажмите для подтверждения.

Параметры могут отличаться в зависимости от устройства. Элемент меню

FM STEP Выбор шага настройки в FM-диапазоне (100 кГц или 50 кГц). [100], [50] REAR-SP [FUL] [SW] Используется, когда полночастотный динамик подключен к проводам вывода заднего динамика. Используется, когда сабвуфер подключен непосредственно к проводам вывода заднего динамика без дополнительного

SYSTEM UPDATE Выберите [SYSTEM INFO] для просмотра последней [SYSTEM INFO], [S/ системной информации для устройства. Выберите [S/W UPDATE] для обновления программного W UPDATE] обеспечения устройства до последней версии и инициализации настроек устройства. Для просмотра дополнительной информации о последней версии программного обеспечения и обновлении посетите наш

Настройки, отличные от [SPEAKER MODE], можно выполнить в настройках SYSTEM (стр. 19) и настройках INITIAL (стр. 5). Отмена демонстрационного дисплея (DEMO OFF)

Подача питания к антенне DAB. Выберите при использовании дополнительной антенны DAB (AN-DAB1, приобретается отдельно) с устройством. [ON] [OFF] Не подается питание к антенне DAB. Выберите при использовании пассивной антенны без усилителя. SYSTEM RESET [YES], [CANCEL] Выберите [YES] для инициализации настроек устройства. Устройство будет перезагружено автоматически. (Некоторые настройки будут сохранены даже после сброса параметров устройства.) Цифровое аудиовещание (DAB) (Только для DEH-X7800DAB/MVH-X580DAB) Для получения сигналов DAB подключите антенну DAB (AN-DAB1) (приобретается отдельно) к устройству. Поиск компонента службы

Нажмите SRC/OFF для выбора [DIGITAL RADIO]. Нажмите BAND/ для выбора полосы [D1], [D2] или [D3].

для выбора компонента службы.

Предварительная установка компонентов Сохранение компонентов службы 1 Во время приема компонента службы, который требуется сохранить, нажмите и удерживайте одну из числовых кнопок (с 1/ не перестанет мигать. Прием сохраненных компонентов службы 1 Выберите частоту, затем нажмите одну из числовых кнопок (с 1/

Вы можете обновить список служб, нажав и удерживая

6 Ru . Для отмены обновления нажмите по 6/

Функции паузы/временного сдвига Пауза/Продолжение воспроизведения 1 Во время приема компонента службы нажмите и удерживайте DISP. Использование функции временного сдвига 1 Во время приема компонента службы нажмите и удерживайте BAND/ . 2 Нажмите (на одну минуту назад)/ (на одну минуту вперед), чтобы настроить точку воспроизведения. Выбор компонента службы из списка служб 1 Во время приема DAB нажмите .

Устройство автоматически запоминает последние воспроизведенные станции. Емкость памяти зависит от скорости передачи используемого компонента службы. Примерная емкость памяти составляет пять минут при скорости 192 кбит/с. Нажмите и удерживайте , затем отпустите для поиска доступной службы. Поиск остановится, когда устройство найдет службу. Отображает список всех компонентов службы. Нажмите компонентов службы в алфавитном порядке. Выберите компонент службы из выбранного списка, затем нажмите регулятор M.C. для подтверждения. по 6/

Радиочастоты данного устройства предназначены для использования в Западной Европе, Азии, Среднем Востоке, Африке и Океании. В других областях прием может быть неудовлетворительным. Функция RDS (система радиоданных) работает только в областях, где выполняется вещание сигналов RDS для FM-станций. Прием предварительно установленных станций

Нажмите SRC/OFF для выбора [RADIO].

Нажмите BAND/ для выбора полосы [FM1], [FM2], [FM3], [MW] или [LW]. Нажмите числовую кнопку (от 1/ до 6/

Вы можете выбрать предустановленный канал, нажав и поворачивая регулятор M.C..

можно также использовать для выбора предварительно установленной станции, если для параметра [SEEK] установлено значение [PCH] в настройках FUNCTION (стр. 17). Запоминание лучших станций (BSM) За каждой числовой кнопкой сохранена одна из шести радиостанций с наилучшим качеством приема (с 1/ по 6/

Нажмите и удерживайте во время приема FM. Поверните M.C. для выбора типа программы из [NEWS/INFO], [POPULAR], [CLASSICS] или [OTHERS]. Нажмите регулятор M.C.. Устройство начнет поиск станции. После нахождения станции отобразится название программной службы.

• Чтобы отменить поиск, нажмите M.C..
• Программы некоторых радиостанций могут отличаться от программ, указанных в передаваемом коде PTY.
• Если ни одна из станций не передает программы нужного типа, то на дисплее в течение примерно двух секунд будет показано [NOT FOUND], и затем тюнер перейдет в режим приема станции, с которой был начат поиск. После выбора полосы нажмите регулятор M.C. для отображения главного

Список PTY Поверните M.C. для выбора [FUNCTION], затем нажмите для подтверждения. Для получения дополнительной информации о списке PTY посетите следующий http://www.pioneer.eu/eur/products/25/121/tech/CarAudio/PTY.html Поверните M.C. для выбора [BSM], затем нажмите для подтверждения. Поиск станции вручную 1 После выбора полосы нажмите

для выбора станции. Нажмите и удерживайте , затем отпустите для поиска доступной станции. Поиск остановится, когда устройство выполнит прием станции. Для отмены поиска нажмите

Для параметра [SEEK] необходимо установить значение [MAN] в настройках FUNCTION (стр. 17). Компакт-диск/USB/iPod/AUX Функция компакт-диска недоступна для MVH-X580DAB/X580BT. Воспроизведение Отключите от устройства наушники перед подключением к оборудованию. Сохранение станций вручную 1 Во время приема станции, которую требуется сохранить, нажмите и удерживайте одну из числовых кнопок (с 1/ прекратится. по 6/ ), пока мигание не

Вы можете выбрать предустановленный канал, нажав и поворачивая регулятор M.C.. После выбора канала нажмите и удерживайте регулятор M.C. для сохранения станции.

Использование функций PTY Устройство выполняет поиск станции по информации PTY (тип программы).

Щель для загрузки диска* протоколу MTP несовместимо с файловыми форматами WAV и FLAC и не может использоваться с функцией MIXTRAX. (извлечение)*

При использовании подключения MTP для параметра [ANDROID WIRED] необходимо установить значение [MEMORY] в настройках SYSTEM (стр. 20). AUX 1 Вставьте мини-стереоразъем в входной разъем AUX. 2 Нажмите SRC/OFF для выбора [AUX] в качестве источника. USB-порт Регулятор M.C. (многозадачное управление) Вход AUX (стереоразъем 3,5 мм) SRC (источник)/OFF

Если для параметра [AUX] установлено значение [OFF] в настройках SYSTEM, будет невозможно выбрать [AUX] в качестве источника (стр. 19).

• Не установлено для MVH-X580DAB/X580BT

Компакт-диск 1 Вставьте диск в щель загрузки диска маркированной стороной вверх. Чтобы извлечь диск, остановите воспроизведение, затем нажмите

Устройства USB (включая Android™)/iPod 1 Откройте крышку порта USB. 2 Подключите устройство USB/iPod с помощью соответствующего кабеля.

Вы можете настроить различные параметры в настройках FUNCTION (стр. 16). Обратите внимание, что следующие операции не работают на устройстве AUX. Для работы с устройством AUX используйте устройство непосредственно.

Выбор папки/альбома*1 Нажмите 1/ или 2/ Выбор дорожки/композиции (раздела)

Быстрая перемотка вперед и назад*2 Нажмите и удерживайте Поиск файла из списка 1 Нажмите для отображения списка. 2 Поверните M.C. для выбора необходимого имени файла (папки) или категории, затем нажмите регулятор для подтверждения. 3 Поверните M.C. для выбора необходимого файла, затем нажмите для подтверждения. Начнется воспроизведение. Просмотр списка файлов в выбранной папке/категории*1 Нажмите M.C. после выбора папки/

Воспроизведение композиции в выбранной папке/категории*1 Нажмите и удерживайте M.C. после выбора папки/категории. Для автоматического переключения на источник [USB], когда устройство USB/iPod подключено к главному устройству, установите для [USB AUTO] значение [ON] в настройках SYSTEM (стр. 20).

Используйте дополнительный кабель Pioneer USB (CD-U50E) для подключения устройства USB, поскольку любое устройство, подключенное непосредственно к главному устройству, будет выступать, что может представлять опасность. Перед извлечением устройства остановите воспроизведение. Подключения AOA Для получения дополнительных сведений о подключении AOA см. стр. 14. Подключение по MTP Устройство с операционной системой Android 4.0 или более поздней можно подключить по протоколу MTP с помощью кабеля, прилагаемого к устройству. Однако в зависимости от подключенного устройства и количества файлов аудиофайлы/композиции могут быть недоступны для воспроизведения через MTP. Обратите внимание, что подключение по 8 Ru

Поиск по алфавиту (только для iPod) 1 Нажмите для отображения списка. 2 Поверните регулятор M.C. для выбора необходимого списка категорий, затем для входа в режим поиска по алфавиту. (Если повернуть M.C. два раза, также осуществляется переход в режим поиска по алфавиту.) 3 Поверните M.C. для выбора буквы, затем нажмите, чтобы отобразить алфавитный список. Для отмены поиска по алфавиту нажмите BAND/ Выбранную композицию/альбом можно отменить при использовании функций, отличных от функций режима ссылочного воспроизведения (например, быстрая перемотка вперед и назад). Повтор воспроизведения Нажмите 6/

Произвольное воспроизведение Нажмите 5/

Произвольное воспроизведение всех элементов (только для iPod) Нажмите и удерживайте 5/ Пауза/Возобновление воспроизведения Нажмите 4/PAUSE. Возврат к корневой папке (только для компакт-дисков/USB)*1 Нажмите и удерживайте Переключение между сжатым аудио и CD-DA (только для компакт-дисков) Нажмите BAND/

*1 Только сжатые аудиофайлы *2 При использовании быстрой перемотки или обратной перемотки во время воспроизведения файла VBR время воспроизведения может быть неверным. Полезные функции для iPod Управление iPod Вы можете управлять устройством с помощью подключенного iPod. Следующие модели iPod несовместимы с данной функцией. – iPod nano 1-го поколения, iPod с видео 1 Во время воспроизведения нажмите BAND/ , затем выберите режим управления. [CONTROL iPod]: Функцией iPod устройства можно управлять с подключенного iPod. [CONTROL AUDIO]: Функцией iPod устройства можно управлять с помощью кнопок на устройстве. В данном режиме подключенное устройство iPod нельзя включить или выключить.

• При переключении режима управления на [CONTROL iPod] выполняется приостановка воспроизведения композиции. Используйте подключенный iPod для возобновления воспроизведения.
• Следующие операции будут доступны для выполнения с устройства, даже если установлен режим управления [CONTROL iPod]. – Пауза, быстрая перемотка назад/вперед, выбор композиции/раздела
• Громкость можно настроить только на устройстве. Информация о MIXTRAX (только для USB/iPod) Функция MIXTRAX используется для вставки стереоэффектов между композициями, позволяя слушать музыку нон-стоп в сочетании с визуальными эффектами. Дополнительные сведения о настройках MIXTRAX см. стр. 21.

Режим ссылочного воспроизведения

Нажмите 3/MIX для включения/отключения MIXTRAX.

Вы можете осуществить доступ к композициям на основе текущего исполнителя, альбома или жанра. 1 Во время воспроизведения композиции нажмите и удерживайте для перехода в режим ссылочного воспроизведения. 2 Поверните M.C. для выбора режима ([ARTIST], [ALBUM], [GENRE]), затем нажмите для подтверждения. Выбранная композиция/альбом будут воспроизведены после текущей композиции.

• Данная функция несовместима с устройством Android, подключенным с помощью MTP.
• В зависимости от файла/композиции звуковые эффекты могут быть недоступны.
• Выключите функцию MIXTRAX, если визуальные эффекты отвлекают вас от вождения.

Bluetooth Подключение по Bluetooth Настройки Bluetooth Элемент меню

DEVICELIST Отображение списка сопряженных устройств Bluetooth. “*” отображается в имени устройства, если установлено подключение Bluetooth. DEL DEVICE Удаление информации об устройстве.

Если подключено три или более устройств Bluetooth (например, телефон и отдельный аудиоплеер), они могут работать неисправно.

Включите функцию Bluetooth устройства. ADD DEVICE Регистрация нового устройства. Поверните M.C. для выбора [BT SETTING], затем нажмите для подтверждения. A.CONN Выберите [ON] для автоматического подключения к устройству Bluetooth. Поверните M.C. для выбора [ADD DEVICE], затем нажмите для подтверждения. Устройство начнет поиск доступных устройств, после чего отобразит их в списке устройств.

• Чтобы отменить поиск, нажмите M.C..
• Если необходимого устройства нет в списке, выберите [RE-SEARCH].
• Если нет доступных устройств, на экране отобразится [NOT FOUND]. VISIBLE

, чтобы отобразить меню телефона. [ON], [OFF] [ON], [OFF] Выберите [Pioneer BT Unit] на экране устройства. Убедитесь, что это же 6-значное число отображается на основном и на подключенном устройстве, затем нажмите “Да” на подключенном устройстве.

• Если уже образована пара с тремя устройствами, отобразится сообщение [DEVICE FULL]. В этом случае необходимо сначала удалить одно из зарегистрированных устройств из памяти. См. [DEL DEVICE] или [GUEST MODE] в настройках Bluetooth (стр. 10).
• В зависимости от устройства в шаге 7 может потребоваться ввод PIN-кода. В этом случае введите [0000].

Подключение Bluetooth можно также установить путем обнаружения устройства на устройстве Bluetooth. Для этого для параметра [VISIBLE] в настройках Bluetooth необходимо установить значение [ON]. Для получения сведений о работе устройства Bluetooth см. инструкции по эксплуатации, прилагаемые к устройству Bluetooth. Выберите [ON], чтобы устройство Bluetooth могло обнаружить оборудование, когда оно подключено по Bluetooth к другому устройству. PIN CODE Изменение PIN-кода. 1 Нажмите M.C. для отображения режима настройки. 2 Поверните M.C. для выбора номера. 3 Нажмите M.C., чтобы переместить курсор в следующее 4 После ввода PIN-кода, нажмите и удерживайте M.C.. После ввода PIN-кода при нажатии M.C. будет выполнен возврат на экран ввода PIN-кода, где вы сможете изменить PIN-код. DEV. INFO Переключение на дисплее имени устройства и адреса устройства Bluetooth. GUEST MODE Выберите [ON] для автоматического перехода к экрану [DEL DEVICE], когда уже образована пара между оборудованием и тремя другими устройствами. Поверните M.C. для выбора устройства из списка устройств, затем нажмите для подтверждения. Нажмите и удерживайте M.C. для переключения информации об устройстве между адресом устройства Bluetooth и именем устройства.

10 Ru [DELETE YES], [DELETE NO] [ON], [OFF] A.PAIRING [ON], [OFF] Выберите [ON], чтобы автоматически образовать пару между оборудованием и iPhone при подключении iPhone к оборудованию через USB. (Данная функция может быть недоступна в зависимости от используемой версии ОС.) Телефон Bluetooth Сначала установите подключение Bluetooth с телефоном Bluetooth (стр. 10). Одновременно можно подключить до двух телефонов Bluetooth.

• Если оставить устройство в режиме ожидания подключения телефона по Bluetooth, когда двигатель не работает, аккумулятор может разрядиться.
• Перед использованием устройства остановите автомобиль в безопасном месте и задействуйте стояночный тормоз.

При подключении двух телефонов сначала отобразится название телефона, а затем его меню. Для переключения на другой телефон нажмите Поверните регулятор M.C. для выбора [RECENTS] или [PHONE BOOK], затем нажмите для подтверждения. При выборе [PHONE BOOK] перейдите к шагу 4. Поверните M.C. для выбора [MISSED], [DIALLED] или [RECEIVED], затем нажмите для подтверждения. Поверните M.C. для выбора имени или номера телефона, затем нажмите для подтверждения. Начнется телефонный вызов. Ответ на входящий вызов 1 При получении вызова нажмите Во время вызова нажмите BAND/

Нажмите и удерживайте одну из числовых кнопок (от 1/ Контакт будет назначен выбранной числовой кнопке.

Чтобы выполнить вызов с помощью предустановленного номера, нажмите одну из числовых кнопок (от 1/ до 6/ ), затем нажмите M.C.. Распознавание голоса (только для iPhone) Данная функция доступна только если устройство iPhone, оснащенное функцией распознавания голоса, подключено к устройству с помощью Bluetooth. 1 Нажмите и удерживайте , чтобы активировать режим распознавания 2 Нажмите M.C. и говорите в микрофон для ввода голосовых команд. Для выхода из режима распознавания голоса нажмите BAND/

Если к устройству подключено два телефона по Bluetooth и поступает входящий вызов в то время, когда один телефон используется для вызова, на экране отобразится сообщение. Для ответа на входящий вызов необходимо завершить текущий. Основные операции

Включение и отключение режима приватности Предустановка телефонных номеров 1 Выберите номер телефона из телефонного справочника или журнала Совершение телефонных вызовов 1 Нажмите , чтобы отобразить меню телефона.

Для получения дополнительной информации о функциях распознавания голоса см. руководство, прилагаемое к iPhone. Меню телефона Элемент меню

RECENTS Отображение пропущенных вызовов. [MISSED] Завершение вызова

Отклонение входящего вызова При получении вызова нажмите и удерживайте

Переключение между текущим Нажмите регулятор M.C.. вызовом и ожидающим вызовом Нажмите и удерживайте Поверните M.C. во время вызова. [RECEIVED] Отображение исходящих вызовов. Отображение входящих вызовов. PHONE BOOK*1 Отображение контактов, переданных с телефона. Установите для параметра [VISIBLE] в настройках Bluetooth значение [ON] для просмотра контактов с данного устройства. PRESET 1-6 Вызов предварительно заданных номеров. Вы также можете вызвать предварительно заданные номера, нажав одну из числовых кнопок (с 1/ по 6/

Отмена ожидающего вызова Настройка громкости звука абонента (при включении режима приватности данная функция недоступна.) [DIALLED]

A.ANSR*2 Выберите [ON] для автоматического ответа на входящие

[ON], [OFF] R.TONE [ON], [OFF] Выберите [ON], если из динамиков автомобиля не раздается звук вызова. В зависимости от подключенного телефона данная функция может не работать. PB INVT Обратный порядок имен в телефонном справочнике (вид

Укажите, следует ли выполнить автоматическую передачу контактов с телефона при подключении телефона к устройству.

• При первом подключении контакты с телефона будут переданы автоматически вне зависимости от настройки [PB A.SYNC].
• При переключении с [ON] на [OFF] автоматическая синхронизация не будет выполнена при следующем подключении.
• При переключении с [OFF] на [ON] автоматическая синхронизация будет выполнена при подключении телефона к устройству.
• Во время автоматической синхронизации вы не сможете отменить синхронизацию даже при выборе [OFF]. [ON], [OFF] BT SETTING

Настройте подключение Bluetooth с аудиопроигрывателем Bluetooth. Нажмите SRC/OFF для выбора [BT AUDIO] в качестве источника. Нажмите BAND/ Bluetooth-аудио

• В зависимости от модели Bluetooth-аудиопроигрывателя, подключенного к данному устройству, доступны различные операции, которые подразделяются на два уровня: – Профиль A2DP (Advanced Audio Distribution Profile): на аудиопроигрывателе возможно только воспроизведение композиций. – Профиль AVRCP (Audio/Video Remote Control Profile): устройство позволяет воспроизводить композиции, включать режим паузы, выбирать композиции и т.п.
• Звук аудиопроигрывателя Bluetooth будет приглушен, если используется телефон.
• Во время использования аудиопроигрывателя Bluetooth невозможно автоматически подключиться к Bluetooth-телефону. для начала воспроизведения. Основные операции Вы можете настроить различные параметры в настройках FUNCTION (стр. 16).

Быстрая перемотка назад и вперед Нажмите и удерживайте Выбор дорожки

Повтор воспроизведения* Нажмите 6/

Произвольное воспроизведение* Нажмите 5/

Пауза/Возобновление воспроизведения Нажмите 4/PAUSE. Поиск файла из списка 1 Нажмите для отображения списка. 2 Поверните M.C. для выбора необходимого имени папки, затем нажмите для подтверждения. 3 Поверните M.C. для выбора необходимого файла, затем нажмите для подтверждения. Начнется воспроизведение. Вы можете настроить различные параметры подключений Bluetooth. Для получения дополнительных сведений о настройках Bluetooth см стр. 10. *1 Передачу контактов вашего телефона можно выполнить автоматически при подключении телефона. Если передача не выполняется, используйте телефон для передачи контактов. *2 Если подключено два телефона, данная функция не будет работать для входящих вызовов, поступающих во время использования одного телефона для звонка. 12 Ru

• В зависимости от типа аудиопроигрывателя Bluetooth, подключенного к этому устройству, для некоторых функций может отсутствовать возможность отображения информации и элементов управления.

• В зависимости от подключенного устройства данные операции могут быть недоступны. Режим приложения Вы можете использовать данное приложение на устройстве iPhone/Android с помощью данного устройства. В некоторых случаях вы можете управлять приложением с помощью устройства. Для просмотра сведений о совместимых устройствах посетите наш веб-сайт. Использование приложений сторонних разработчиков может включать в себя или требовать предоставления личных данных (создание профиля пользователя или другие способы), а для некоторых приложений - предоставления данных о местонахождении. ВСЕ ПРИЛОЖЕНИЯ СТОРОННИХ РАЗРАБОТЧИКОВ НАХОДЯТСЯ В СФЕРЕ ОТВЕТСТВЕННОСТИ ЭТИХ РАЗРАБОТЧИКОВ, ЧТО БЕЗ ОГРАНИЧЕНИЙ ВКЛЮЧАЕТ В СЕБЯ СБОР И БЕЗОПАСНОСТЬ ПОЛЬЗОВАТЕЛЬСКИХ ДАННЫХ И ОБРАЩЕНИЕ С ЧАСТНОЙ ИНФОРМАЦИЕЙ. ПРИ ИСПОЛЬЗОВАНИИ ПРИЛОЖЕНИЙ СТОРОННИХ РАЗРАБОТЧИКОВ ВЫ СОГЛАШАЕТЕСЬ С УСЛОВИЯМИ ПРЕДОСТАВЛЕНИЯ СЕРВИСА И ПОЛИТИКОЙ КОНФИДЕНЦИАЛЬНОСТИ РАЗРАБОТЧИКОВ. ЕСЛИ ВЫ НЕ СОГЛАСНЫ С УСЛОВИЯМИ ИЛИ ПОЛИТИКОЙ РАЗРАБОТЧИКА ИЛИ НЕ ЖЕЛАЕТЕ ПРЕДОСТАВЛЯТЬ ДАННЫЕ О СВОЕМ МЕСТОНАХОЖДЕНИИ, КОГДА ЭТО ТРЕБУЕТСЯ, НЕ ИСПОЛЬЗУЙТЕ ТАКОЕ ПРИЛОЖЕНИЕ. Для пользователей iPhone Данная функция поддерживается iPhone и iPod touch с iOS 5.0 или более поздней версией. Для пользователей Android Основные операции Вы можете настроить различные параметры в настройках FUNCTION (стр. 16).

Быстрая перемотка назад и вперед Нажмите и удерживайте Пауза/Возобновление воспроизведения Нажмите BAND/

Данная функция совместима с устройствами с ОС Android 2.3 или более поздней версией.

КОМПАНИЯ PIONEER НЕ НЕСЕТ ОТВЕТСТВЕННОСТИ ЗА ПРИЛОЖЕНИЯ ИЛИ СОДЕРЖИМОЕ, ПРЕДОСТАВЛЕННОЕ СТОРОННИМИ РАЗРАБОТЧИКАМИ, ВКЛЮЧАЯ ИХ ДОСТОВЕРНОСТЬ И ПОЛНОТУ. ЗА СОДЕРЖИМОЕ И ФУНКЦИОНАЛЬНОСТЬ ТАКИХ ПРИЛОЖЕНИЙ НЕСУТ ОТВЕТСТВЕННОСТЬ РАЗРАБОТЧИКИ ПРИЛОЖЕНИЙ. Использование приложения на устройстве

Подключите данное устройство к мобильному устройству.

• iPhone через USB (стр. 8)
• Устройство iPhone/Android через Bluetooth (стр. 10) Нажмите M.C. для отображения главного меню. Поверните M.C. для выбора [SYSTEM], затем нажмите для подтверждения. Поверните регулятор M.C. для выбора [PHONE CONNECT], затем нажмите для подтверждения. Поверните регулятор M.C. для выбора одного из следующих параметров, затем нажмите для подтверждения.
• Выберите [IPHONE/IPOD] для iPhone.
• Выберите [ANDROID] для устройства Android. Поверните регулятор M.C. для выбора одного из следующих параметров.
• Выберите [WIRED] для подключения USB.
• Выберите [BLUETOOTH] для подключения Bluetooth. Spotify® Spotify — это служба потоковой передачи музыки, не принадлежащая Pioneer. Дополнительную информацию см. на веб-сайте http://www.spotify.com. Приложение Spotify должно быть доступно для телефонов iPhone и Android; посетите https://support.spotify.com/ для получения последней информации о совместимости. Для использования Spotify во время вождения сначала загрузите приложение Spotify на устройство iPhone или Android. Приложение можно загрузить из iTunes App Store или Google Play™. Выберите бесплатную учетную запись или платную учетную запись Premium в приложении или на spotify.com. Учетная запись Premium предоставляет вам ряд дополнительных возможностей, например прослушивание в автономном режиме.

• Данный продукт имеет программное обеспечение Spotify, регулирующееся лицензиями сторонних поставщиков: www.spotify.com/connect/third-party-licenses.
• Для получения информации о странах и регионах, где поддерживается Spotify, см. https:// www.spotify.com/us/select-your-country/. Прослушивание Spotify Перед использованием обновите микропрограммное обеспечение приложения Spotify.

Нажмите SRC/OFF для выбора [APP].

Нажмите SRC/OFF для выбора [SPOTIFY]. Нажмите и удерживайте BAND/

При изменении параметров подключения на экране отобразится сообщение с уведомлением об изменении параметров. Нажмите регулятор M.C. и поверните M.C. для выбора [SRC OFF :YES], затем нажмите для подтверждения. Устройство автоматически выключится и будет выполнена настройка. Подключите данное устройство к мобильному устройству.

• iPhone через USB (стр. 8)
• Устройство iPhone/Android через Bluetooth (стр. 10) При выборе подключения USB перейдите к шагу 6. , чтобы отобразить [PHONE CONNECT]. Используйте мобильное устройство для запуска приложения.

Поверните регулятор M.C. для выбора одного из следующих параметров, затем нажмите для подтверждения.

• Выберите [IPHONE/IPOD] для iPhone.
• Выберите [ANDROID] для устройства Android.

Повтор воспроизведения (только для дорожки/альбома/исполнителя/списка воспроизведения) Нажмите 6/ Поверните регулятор M.C. для выбора [BLUETOOTH] для устройства iPhone/ Android с помощью Bluetooth. Включение радиоканала на основе воспроизводимой композиции. 1 Нажмите и удерживайте для включения радио. 2 Нажмите регулятор M.C..

• Данная функция может быть недоступна в зависимости от выбранной композиции.

При изменении параметров подключения на экране отобразится сообщение с уведомлением об изменении параметров. Нажмите регулятор M.C. и поверните M.C. для выбора [SRC OFF :YES], затем нажмите для подтверждения. Устройство автоматически выключится и будет выполнена настройка. Запустите приложение Spotify на мобильном устройстве и начните воспроизведение. Основные операции Вы можете настроить различные параметры в настройках FUNCTION (стр. 16). Доступные операции могут отличаться в зависимости от типа содержимого (дорожка/альбом/ исполнитель/список воспроизведения/радио), которое вы хотите воспроизвести.

Поиск дорожки из списка 1 Нажмите (список) для отображения 2 Поверните регулятор M.C. для выбора необходимой категории, затем нажмите для подтверждения. 3 Поверните регулятор M.C. для выбора необходимого файла, затем нажмите для подтверждения. Начнется воспроизведение.

Нажмите 4/PAUSE. Переход вперед (только для радио) Нажмите 1/

Переход назад (только для радио) Нажмите 2/

Произвольное воспроизведение (только для дорожки/альбома/исполнителя/ списка воспроизведения) Нажмите 5/ 14 Ru Использование Pioneer ARC APP Вы можете управлять устройством с помощью приложения Pioneer ARC APP, установленного на устройстве iPhone/Android. В некоторых случаях вы можете управлять такими аспектами приложения, как выбор источника, пауза и др. с помощью данного устройства. Для получения информации о доступных в приложении операциях см. раздел

Пропуск дорожки Пауза/Возобновление воспроизведения

Некоторыми функциями Spotify невозможно управлять с устройства. Нажмите SRC/OFF для выбора [SPOTIFY].

ПРЕДУПРЕЖДЕНИЕ Не используйте данное приложение во время вождения автомобиля. Прежде чем использовать элементы управления приложением сверните на обочину и припаркуйте транспортное средство. Для пользователей iPhone Данная функция поддерживается iPhone (iPhone 5 или более поздней версией) и iPod touch с iOS 8.0 или более поздней версией. Вы можете загрузить Pioneer ARC APP в iTunes App Store. Для пользователей Android Данная функция совместима с устройствами, на которых установлена ОС Android

4.1 или более поздней версии и которые поддерживают AOA (Android Open

Accessory) 2.0. Вы можете загрузить Pioneer ARC APP в Google Play.

Некоторые устройства Android, подключенные с помощью AOA 2.0, могут функционировать неисправно или издавать посторонние звуки из-за особенностей их программного обеспечения, вне зависимости от версии ОС. Подключение к Pioneer ARC APP

Подключите данное устройство к мобильному устройству.

• Устройство iPhone/Android через USB (стр. 8)
• Устройство iPhone/Android через Bluetooth (стр. 10) Нажмите M.C. для отображения главного меню. Поверните M.C. для выбора [SYSTEM], затем нажмите для подтверждения. Поверните регулятор M.C. для выбора [PHONE CONNECT], затем нажмите для подтверждения. Поверните регулятор M.C. для выбора одного из следующих параметров, затем нажмите для подтверждения.
• Выберите [IPHONE/IPOD] для iPhone.
• Выберите [ANDROID] для устройства Android. Поверните регулятор M.C. для выбора одного из следующих параметров.
• Выберите [WIRED] для подключения USB.
• Выберите [BLUETOOTH] для подключения Bluetooth. Перейдите к шагу 10 при выборе подключения USB для iPhone или подключения Bluetooth.

11 Запустите Pioneer ARC APP на мобильном устройстве. При изменении параметров подключения на экране отобразится сообщение с уведомлением об изменении параметров. Нажмите регулятор M.C. и поверните M.C. для выбора [SRC OFF :YES], затем нажмите для подтверждения. Устройство автоматически выключится и будет выполнена настройка. Повторите шаги 2-3. Поверните M.C. для выбора [ANDROID WIRED], затем нажмите для подтверждения. Поверните регулятор M.C., чтобы выбрать [APP CONTROL] для устройства Android, подключенного по USB. Если выбрано [ON] в пункте [P.APP AUTO ON] (стр. 20), приложение Pioneer ARC APP на устройстве Android запустится автоматически и все действия будут

Прослушивание музыки на Android

Нажмите SRC/OFF для выбора [ANDROID]. Основные операции

Быстрая перемотка назад и вперед Нажмите и удерживайте Пауза/Возобновление воспроизведения Нажмите 4/PAUSE.

Автоматические настройки Вы также можете настроить различные параметры в настройках AUDIO (стр. 18). Режимы работы Данное устройство поддерживает два режима работы: сетевой режим и стандартный режим. Вы можете переключать эти режимы необходимым образом (стр. 5). Сетевой режим Вы можете создать двустороннюю и программную систему из нескольких усилителей и систему из динамиков высоких частот, средних частот и сабвуфера для воспроизведения высоких, средних и низких частот (полос). Стандартный режим Вы можете создать систему из 4 динамиков с передними и задними динамиками или передними динамиками и сабвуферами, либо систему из 6 динамиков с передними и задними динамиками и сабвуферами.

Если приложение Pioneer ARC APP не установлено на устройстве Android, на экране устройства Android отобразится напоминание об установке приложения. Выберите [OFF] в [P.APP AUTO ON], чтобы удалить сообщение (стр. 20). Вы также можете запустить приложение, нажав и удерживая регулятор M.C., если выбрано подключение USB для iPhone или подключение Bluetooth. 10 Нажмите SRC/OFF для выбора любого источника.

от [–6] до [–24] Настройка значения частоты среза и значения Вы можете настроить значение частоты среза и значение крутизны каждого Для настройки доступны следующие динамики. Сетевой режим: [HIGH] (динамик высоких частот HPF), [MID HPF] (динамик средних частот HPF), [MID LPF] (динамик низких частот LPF), [SUBWOOFER]

В главном меню можно настроить различные параметры.

[SUBWOOFER] доступен для выбора только если установлен параметр [ON] в пункте [SUBWOOFER] (стр. 18).

16 Ru Нажмите M.C. для отображения главного меню.

Нажмите M.C. для отображения главного меню. Поверните M.C. для выбора одной из следующих категорий, затем нажмите для подтверждения.

• Настройки FUNCTION (стр. 16)
• Настройки AUDIO (стр. 18)
• Настройки SYSTEM (стр. 19)
• Настройки ILLUMINATION (стр. 20)
• Настройки MIXTRAX (стр. 21) Поверните M.C. для выбора параметров, затем нажмите для подтверждения. Поверните M.C. для выбора [AUDIO], затем нажмите для подтверждения. Поверните M.C. для выбора [CROSSOVER], затем нажмите для подтверждения. Поверните регулятор M.C. для выбора динамика (фильтра) для настройки, затем нажмите для подтверждения. Поверните регулятор M.C. для выбора [HPF] или [LPF] в соответствии с выбранным динамиком (фильтром), затем нажмите для подтверждения. Поверните регулятор M.C. для выбора соответствующей частоты среза динамика (фильтра), выбранного в шаге 4, затем нажмите для подтверждения. Сетевой режим: от [1.25K] до [12.5K] (при выборе [HIGH] или [MID LPF]) от [25] до [250] (при выборе [MID HPF] или [SUBWOOFER]) Стандартный режим: от [50HZ] до [200HZ] Поверните регулятор M.C. для выбора соответствующей крутизны динамика (фильтра), выбранного в шаге 4. Сетевой режим: от [–6] до [–24] (при выборе [HIGH], [MID HPF] или [MID LPF]) от [–12] до [–36] (при выборе [SUBWOOFER]) Стандартный режим: Настройки FUNCTION Элементы меню отличаются в зависимости от источника. Элемент меню

S.FOLLOW [ON], [OFF] Поиск другой группы, которая поддерживает этот же компонент службы с лучшим приемом. Если другой компонент службы не найден или прием остается неудовлетворительным, устройство автоматически переключится на идентичное вещание FM. SOFTLINK*1*2 [ON], [OFF] Если прием компонентов службы становится неудовлетворительным, устройство автоматически переключится на станцию со схожим вещанием. PROGRAM TYPE [NEWS/INFO], [POPULAR], [CLASSICS], [OTHERS] Отображает информацию о типе программы. ENSEMBLE Отображает список всех групп. Элемент меню

SEEK Настройка уровня качества сигнала в соответствии с условиями сигнала вещания полосы FM. (Доступно только при выборе полосы FM.) [MAN], [PCH] Назначение кнопок

поочередного поиска станций (настройка вручную) или выбор станций из списка предустановленных каналов. SAVE BSM Автоматическое сохранение шести радиостанций с наилучшим качеством приема под числовыми кнопками (с 1/ по 6/

Сохранение информации о воспроизводимой композиции в музыкальном списке на Spotify. UNSAVE REGIONAL [ON], [OFF] Ограничение приема определенными региональными программами, если выбрано AF (поиск альтернативных частот). (Доступно только при выборе полосы FM.) LOCAL Удаление информации о композиции, сохраненной в [SAVE]. SEL DEVICE Подключение устройства Bluetooth в списке. S.RTRV FM: [OFF], [LV1], [LV2], [LV3], [LV4] Ограничение настройки станции в соответствии с мощностью сигнала.

Получение информации о текущем трафике для DAB и RDS (DAB имеет приоритет), если

Получение информации о текущем трафике только для RDS, если доступно. [TA OFF] Отключение данной функции. iPod USB iPod [1]: (Предназначено для низких скоростей сжатия), [2]: (Предназначено для высоких скоростей сжатия), [OFF] AUDIO BOOK AUX Улучшение качества сжатого аудио и восстановление насыщенности звука. iPod

[FASTER], [NORMAL], [SLOWER]

Изменение скорости воспроизведения. (Недоступно, если выбран параметр [CONTROL iPod] в режиме управления.) PAUSE

Пауза или возобновление воспроизведения. [ON], [OFF] Перенастройка на другую частоту, на которой вещается эта же станция. (Доступно только при выборе полосы FM.) NEWS [ON], [OFF] PLAY Начало воспроизведения. STOP Прерывание выбранного источника программами новостей. (Доступно только при выборе полосы FM.) Остановка воспроизведения. *1 Доступно только в областях, где поддерживается функция [SOFTLINK]. *2 Недоступно, если функция [S.FOLLOW] отключена.

Элемент меню Настройки AUDIO Элемент меню

Выберите динамик (фильтр) для настройки частоты среза HPF или LPF и крутизны для каждого динамика. Для получения дополнительной информации о настройке [CROSSOVER] см. стр. 16. EQ SETTING [SUPER BASS], [POWERFUL], Выберите или настройте кривую эквалайзера. [NATURAL], [VOCAL], [CUSTOM1], • При выборе параметра, отличного от [CUSTOM1] и [CUSTOM2], вы также можете [CUSTOM2], [FLAT] настроить кривую эквалайзера, нажав и удерживая регулятор M.C., а затем сохранить Выбор полосы и уровня настроенную кривую в [CUSTOM1]. эквалайзера для дальнейшей Полоса эквалайзера: от [50HZ] до [12.5kHZ] Уровень эквалайзера: от [–6] до [+6] FADER*1 (только для стандартного

BALANCE Настройка баланса левого и правого SUBWOOFER Установите параметр [ON] при использовании

SUBWOOFER*2 [NOR], [REV] POSITION [OFF], [FRONT LEFT] (спереди слева), [FRONT RIGHT] (спереди справа), [FRONT] (спереди посередине), [ALL]*

• Только для стандартного

Выберите положение прослушивания для автоматической регулировки уровня выхода динамиков и добавления задержки в соответствии с количеством и расположением занятых мест. TIME ALGNMNT

[INITIAL], [OFF], [CUSTOM]

Настройка баланса переднего и заднего

CROSSOVER Выбор фазы сабвуфера. SPEAKER LEVEL Сетевой режим: [HIGH L], [HIGH Выберите динамик (фильтр) и настройте R], [MID L], [MID R], [SUBWOOFER] уровень выхода. Стандартный режим: [FRONT • Каждое значение, которое вы изменяете при L], [FRONT R], [REAR L], [REAR R], изменении параметра [POSITION] (стр. 18). [SUBWOOFER] Уровень выходного сигнала: от [–24] до [10] Выберите или сконфигурируйте настройки выравнивания времени в соответствии с расстоянием между слушателем и динамиком. Выберите тип динамика и

• Выберите [INITIAL] для инициализации настройте расстояние до него значения настройки. для дальнейшей настройки в
• Выберите [OFF] для сброса всех значений [CUSTOM]. настроек до 0. Сетевой режим: [HIGH L], [HIGH R], [MID L], [MID R], [SUBWOOFER] • Настройка [CUSTOM] доступна, если [FRONT LEFT] или [FRONT RIGHT] выбрано в Стандартный режим: [FRONT L], [FRONT R], [REAR L], [REAR R], [POSITION] (стр. 18). [SUBWOOFER]
• Настройка [CUSTOM] недоступна, если [OFF] выбрано в [SUBWOOFER] (стр. 18). Расстояние до динамика (см): от [350] до [0.0] SAVE SETTINGS [YES], [CANCEL] Сохраните следующие настройки звука для их вызова в будущем: [CROSSOVER], [SPEAKER

LEVEL], [EQ SETTING], [POSITION], [TIME

ALGNMNT], [BASS BOOST], [SUBWOOFER]. LOAD SETTINGS Загрузите настройки звука после выполнения [SAVE SETTINGS]. BASS BOOST от [0] до [+6] 18 Ru Выбор усиления нижних звуковых частот. Элемент меню

Отображение элемента на экране SPEANA], [CLOCK/BTINFO], дополнительной информации. [CLOCK/SPEANA], [LEVEL METER], • При выборе [SOURCE/SPEANA] или [CLOCK/ SPEANA] отображается антенна вместо [SPEANA], [OFF] спеаны на радиоисточнике. Компенсация для четкого звучания при низком уровне громкости.

Автоматическая настройка разницы громкости между источниками и аудиофайлами. DOT DISPLAY [SPEANA], [ICON] SLA от [+4] до [–4] Настройка уровня громкости для каждого источника кроме FM. Для любых комбинаций, указанных ниже, автоматически устанавливаются одинаковые

• При выполнении подключения USB установите USB, iPod, ANDROID, SPOTIFY и APP.
• При выполнении подключения Bluetooth установите BT AUDIO, iPod, ANDROID, SPOTIFY и APP. *1 Недоступно, если выбран параметр [SW] в [REAR-SP] в настройках INITIAL (стр. 5). *2 Недоступно, если выбран параметр [FUL] в [REAR-SP] в настройках INITIAL (стр. 5). Настройки SYSTEM [ON], [OFF] Поиск другой станции с такой же программой даже во время вызова предварительной

[ON], [OFF] Выберите [ON] при подключении к данному устройству вспомогательного устройства. AUX BT AUDIO [ON], [OFF] Включение/отключение сигнала Bluetooth. SPOTIFY [ON], [OFF] Установите значение [ON] при использовании функции Spotify. [ON], [OFF] Режим энергосбережения. При включении функции будет доступно только включение источника.

Выбор языка для отображения текстовой информации с сжатого аудиофайла. CLOCK SET Настройка часов (стр. 5). 12H/24H [12H], [24H] AUTO PI

LANGUAGE [ENG](Английский), [РУС] (Русский), [TUR](Турецкий) Выберите [SPEANA] или [ICON] для отображения в левой части дисплея. PW SAVE* Вы можете получить доступ к этим меню даже если устройство выключено. Элемент меню

INFO DISPLAY LOUDNESS [YES], [CANCEL] Удаление данных с устройства Bluetooth (списка устройства, PIN-кода, журнала вызовов, телефонного справочника, предустановленных телефонных номеров). [CLEARED] отображается при успешном удалении данных. Выбор формата времени. BEEP TONE

[ON], [OFF] При нажатии любой кнопки раздастся звуковой сигнал. Выберите [OFF] для отключения данной функции.

Настройки ILLUMINATION Выберите тип устройства ([IPHONE/IPOD] или [ANDROID]) и соответствующий способ подключения ([WIRED] или [BLUETOOTH]) в соответствии с вашим устройством.

• При выборе [BLUETOOTH] подключение по USB будет недоступно вне зависимости от текущего подключения Bluetooth к устройству.
• Выберите [ANDROID] при подключении мобильного устройства, отличного от iPhone или Android.
• При изменении настройки [USB AUTO] (стр. 20) выполняется автоматически, если для [USB AUTO] установлено значение [ON]. Элемент меню PHONE CONNECT

[IPHONE/IPOD], [ANDROID]

[KEY COLOUR], [DISP COLOUR], [BOTH COLOUR] ANDROID WIRED

[MEMORY], [APP CONTROL]

Выбор необходимого способа подключения для устройства Android.

• Данный параметр недоступен, если выбрано [BLUETOOTH] в пункте [PHONE CONNECT].

[ON], [OFF] Выберите [ON], чтобы автоматически запустить приложение Pioneer ARC APP при подключении устройства Android к устройству с помощью AOA. (Недоступно, если выбран параметр [MEMORY] в [ANDROID WIRED].) USB AUTO [ON], [OFF] Выберите [ON] для автоматического переключения на источник [USB], когда устройство USB/iPod подключено к устройству. Выберите [OFF], когда устройство USB/iPod подключается к устройству для зарядки.

• Режим [PW SAVE] отключается при отсоединении аккумуляторной батареи автомобиля; при подсоединении батареи его потребуется включить снова. При выключенном режиме [PW SAVE] возможно, что, в зависимости от метода подключения, устройство будет потреблять энергию аккумулятора, если зажигание автомобиля не имеет положения ACC (аксессуар). 20 Ru

COLOUR Выберите цвет для кнопок/дисплея устройства из 12 предварительно установленных цветов, [SCAN] или [CUSTOM]*.

• [SCAN]: Автоматическое циклическое переключение цветов.
• [CUSTOM]*: 1 Нажмите и удерживайте регулятор M.C., пока не отобразится дисплей настройки 2 Настройте основной цвет (R (красный)/G (зеленый)/B (синий)) и яркость ([0] на [60]). Вы не можете выбрать уровень ниже 10 для всех трех цветов: R (красный), G (зеленый), B (синий) одновременно. Вы также можете настроить предварительно установленные цвета. Выберите один из предварительно установленных цветов, затем нажмите и удерживайте регулятор M.C., пока не отобразится окно настройки цвета.
• Параметр CUSTOM доступен только для [KEY COLOUR] и [DISP COLOUR]. DIM SETTING [SYNC ILLUMI], [SYNC CLOCK], [ON], [OFF] Изменение яркости дисплея. BRIGHTNESS от [1] до [10] Изменение яркости дисплея. Набор настроек зависит от того, включена ли функция [DIM SETTING]. PHONE COLOUR [FLASHING] Выбор подсветки кнопок при входящем Использование цвета, установленного с помощью [KEY COLOUR]. от [FLASH FX1] до [FLASH FX6] Автоматическое циклическое переключение

[OFF] Изменение цвета кнопок не выполнено. Элемент меню

Подсветка активируется в следующих случаях: – при поступлении входящего вызова – выполнении телефонного вызова – при установке или извлечении компактдиска Подсветка активируется при включении и отключении питания ACC независимо от данной настройки. [ON], [OFF] Включение/отключение звуковых эффектов MIXTRAX при изменении дорожек вручную. Настройки MIXTRAX Элемент меню

Выбор продолжительности воспроизведения. FLASH AREA

[KEY/DISPLAY], [KEY], [OFF]

Выбор области для применения световых При выборе параметра [OFF] цвет в настройках ILLUMINATION (стр. 20) будет использоваться в качестве цвета дисплея. FLASH PATTERN Изменение светового эффекта в соответствии с уровнем звука и низких Цветовая заставка меняется в зависимости от уровня громкости. от [LOW PASS 1] до [LOW PASS 6] Цветовая заставка меняется в зависимости от низких частот. [RANDOM1] Цветовая заставка меняется произвольно в зависимости от уровня громкости и уровня низких частот. [RANDOM2] Цветовая заставка меняется произвольно в зависимости от уровня громкости. [RANDOM3] Цветовая заставка меняется произвольно в зависимости от уровня низких частот.

Подключения/Установка Подключения Далее “NW” обозначает сетевой режим, а “STD” — стандартный режим. В соответствии с установленными подключениями измените режим динамика на стандартный (STD) или сетевой (NW) (стр. 5).

• При установке данного устройства в автомобиле, когда ключ зажигания не находится в положении ACC (аксессуар), отсутствие подключения красного кабеля к терминалу, который фиксирует положение ключа зажигания, может привести к разрядке аккумулятора. В положении ACC Вне положения ACC

• Использование данного устройства в условиях, отличных от указанных, может привести к пожару или неисправности. – Автомобили с аккумуляторной батареей 12 В и отрицательным заземлением. – Если выход динамика используется 4 каналами, используйте динамики мощностью более 50 Вт (максимальная входная мощность) и сопротивлением от 4 Ω до 8 Ω (значение сопротивления). Не используйте для данного устройства динамики с сопротивлением 1-3 Ω. – Когда выход заднего динамика используется сабвуфером с сопротивлением 2 Ω, используйте 22 Ru динамики более 70 Вт (максимальная входная мощность).
• См. подключения для выбора соответствующего способа подключения.
• Во избежание короткого замыкания, перегрева или неисправности соблюдайте следующие указания. – Перед установкой отключите отрицательную клемму батареи. – Закрепите провода с помощью зажимов для кабелей или клейкой ленты. Оберните клейкую ленту вокруг проводов, которые касаются металлических частей, для защиты – Уберите все кабели подальше от движущихся частей, таких как рычаг переключения передач и направляющие сидений. – Уберите кабели подальше от мест с повышенной температурой, например печки. – Не подключайте желтый кабель к батареи путем просовывания его через отверстие в двигательный – Заклейте неподключенные разъемы кабеля изолентой. – Не укорачивайте кабели. – Не нарушайте изоляцию кабеля питания данного устройства для питания других устройств. Емкость кабеля является ограниченной. – Используйте плавкий предохранитель соответствующего – Не замыкайте отрицательный кабель динамиков непосредственно на – Не связывайте вместе отрицательные кабели нескольких динамиков.

• Когда устройство включено, сигналы управления отправляются по синему/ белому кабелю. Подключите данный кабель к удаленному управлению системой внешнего усилителя или терминалу релейного управления автоматической антенны автомобиля (макс. 300 мА, 12 В пост. тока). Если автомобиль оснащен антенной, встроенной в лобовое стекло, подключите ее к терминалу питания антенного усилителя.
• Никогда не подключайте синий/белый провод к терминалу питания внешнего усилителя. Также никогда не подключайте его к терминалу питания автоматической антенны. В противном случае это может привести к протеканию батареи или ее неисправности.
• Черный кабель заземлен. Кабели заземления для данного устройства и другое оборудование (особенно устройства высокого напряжения, например усилители) необходимо подключать отдельно. В противном случае случайное отключение может привести к пожару или неисправности.

• Графический символ означает постоянный ток. Передний выход (STD) или выход верхних частот (NW) Выход для антенны DAB Для получения сигналов DAB подключите антенну DAB (AN-DAB1) (приобретается отдельно) к устройству. Вход для антенны Предохранитель (10 A) Вход для проводного пульта ДУ Сюда можно подключить проводной адаптер ДУ (приобретается Выход сабвуфера Шнур питания Данное устройство Микрофон (3 м) Вход шнура питания Вход для микрофона Задний выход (STD) или выход средних частот (NW) Во вход шнура питания В зависимости от типа автомобиля

могут отличаться. В этом случае подключите

Резервный (или опция) Выполняйте подключение к терминалу с постоянным напряжением 12 В. Фиолетовый/черный: Задний правый (STD) или правый средних частот (NW) Оранжевый/белый Выполняйте подключение к сигналу подсветки автомобиля. Разъем ISO В некоторый автомобилях разъем ISO может быть разделен на два. В этом случае выполняйте подключение к обоим разъемам.

• Измените исходное меню данного устройства. См. [REAR-SP] (стр. 5). Выход сабвуфера данного устройства является монофоническим.
• При использовании сабвуфера сопротивлением 2 Ω подключайте сабвуфер к фиолетовому и фиолетовому/черному проводам устройства. Не подключайте ничего к зеленому или зеленому/черному

Усилитель (приобретается Выполните данные подключения при использовании дополнительного

Пульт ДУ системой Выполните подключение к синему/ белому кабелю. Усилитель (приобретается отдельно) Выполните подключение с помощью RCA (приобретается отдельно) К заднему выходу (STD) или выходу средних частот (NW) Задний динамик (STD) или динамик средних частот (NW) К переднему выходу (STD) или выходу верхних частот (NW) Передний динамик (STD) или динамик верхних частот (NW) К выходу сабвуфера

• Перед установкой проверьте все подключения и системы.
• Не используйте неоригинальные запчасти, так как это может привести к неисправностям.
• Обратитесь к дилеру, если для установки требуются дополнительные отверстия или модификации в автомобиле.
• Не устанавливайте данное устройство в следующих случаях: – если оно может нарушить работу автомобиля. – если оно может причинить травму пассажиру в случае резкой

• Полупроводниковый лазер будет поврежден в случае перегрева. Выполняйте установку данного устройства вдали от мест с повышенной температурой, например

• Оптимальная производительность достигается при установке устройства под углом менее 60°.

• Чтобы обеспечить необходимое распределение тепла при использовании устройства, при установке оставьте свободное место за задней панелью и скрутите кабели, чтобы они не блокировали вентиляционные отверстия.

5 см 5 см Установка крепления DIN 1 Установите на приборную панель

входящую в комплект установочную Закрепите установочную шахту, отогнув с помощью отвертки металлические лапки (90°). Приборная панель Установочная шахта

• Убедитесь, что устройство установлено прочно. Непрочная установка может привести к возникновению пропусков при воспроизведении и других неисправностей. Если входящая в комплект установочная шахта не используется

Опция (или резервный) Выполняйте подключение к терминалу, управляемому ключом зажигания (12 В пост. тока). Выполняйте подключение проводов друг к другу одного цвета. Черный (“масса”) Синий/белый Положение контакта разъема ISO будет отличаться в зависимости от типа автомобиля. Подключите , если 5 контакт отвечает за управление антенной. Если используется автомобиль другого типа, никогда не подключайте

Синий/белый Выполняйте подключение к терминалу управления системой усилителя (макс. 300 мА, 12 В пост. Синий/белый Выполняйте подключение к терминалу релейного управления автоматической антенны (макс. 300 мА, 12 В пост. тока). Провода динамика Белый: Передний левый (STD) или левый верхних частот (NW) Белый/черный: Передний левый (STD) или левый верхних частот (NW) Серый: Передний правый (STD) или правый верхних частот (NW) Серый/черный: Передний правый (STD) или правый верхних частот (NW) Зеленый: Задний левый (STD) или левый средних частот (NW) Зеленый/черный: Задний левый (STD) или левый средних частот (NW) Фиолетовый: Задний правый (STD) или правый средних частот (NW) Определите положение, при котором совпадают отверстия в

кронштейне с отверстиями сбоку устройства.

Затяните по бокам два винта. Установите зажим микрофона на солнцезащитный козырек. При опускании солнцезащитного козырька распознавание голоса ухудшается. Установка микрофона Микрофон необходимо устанавливать непосредственно напротив водителя на соответствующем расстоянии для правильного фиксирования голоса. Саморез (5 мм × 9 мм, не прилагается к устройству) Крепежный кронштейн Приборная панель или консоль Извлечение устройства (установленного с помощью прилагаемой установочной

• При снятии передней панели облегчается доступ к окантовке.
• При повторной установке окантовки поверните панель стороной с зазубренной лапкой Вставьте прилагаемые ключи извлечения по обеим сторонам устройства до щелчка. Потяните устройство из приборной

Запутывание провода микрофона вокруг рулевой колонки или рычага переключения передач может привести к возникновению чрезвычайно опасной ситуации. Устанавливайте микрофон таким образом, чтобы он не мешал управлять автомобилем. Рекомендуется использовать зажимы (приобретаются отдельно) для фиксации провода. Двусторонняя лента Зажим микрофона Установка на рулевую 1 Передвиньте основу микрофона, чтобы отсоединить его от зажима для микрофона.

В некоторых моделях автомобилей длина кабеля микрофона может оказаться недостаточной для установки микрофона на солнцезащитный козырек. В этом случае установите микрофон на рулевую стойку. Установка на солнцезащитный козырек 1 Вставьте провод микрофона в

Зажим микрофона Основа микрофона Установите микрофон на заднюю часть рулевой колонки. Дополнительная информация неисправностей Дисплей автоматически возвращается в исходный режим.

• В течение 30 секунд не было выполнено никаких операций. – Выполните операцию. Диапазон повторного воспроизведения самопроизвольно изменяется.
• В зависимости от выбранного диапазона повторного воспроизведения он может изменяться при выборе другой папки или дорожки, а также при перемотке вперед/назад. – Выберите диапазон повторного воспроизведения еще раз. Вложенная папка не воспроизводится.
• Вложенные папки не воспроизводятся, если выбран диапазон [FLD] (повторное воспроизведение папки). – Выберите другой диапазон повторного воспроизведения. Имеются помехи звука.
• Используется устройство, например, сотовый телефон, которое может вызывать шумовые помехи. – Уберите приборы, вызывающие помехи, от этого устройства. Сообщения об ошибках AMP ERROR
• Устройство не работает или неправильно подсоединен динамик.
• Сработала цепь защиты. – Проверьте, подключен ли динамик. – Поверните ключ зажигания в положение OFF и верните в положение ON. Если сообщение не исчезает, свяжитесь с дилерским центром или авторизованным сервисным пунктом Pioneer. NO XXXX (NO TITLE, например)
• Нет встроенной текстовой информации. – Переключите дисплей или воспроизведите другую дорожку/

• Антенна подключена неверно. – Проверьте подключение антенны. – Поверните ключ зажигания в положение OFF и верните в положение ON. Если сообщение не исчезает, свяжитесь с дилерским центром или авторизованным сервисным пунктом Pioneer. Проигрыватель компактдисков (только для DEHX7800DAB) ERROR-07, 11, 12, 17, 30
• Диск загрязнен. – Очистите диск.
• Диск поцарапан. – Замените диск. ERROR-07, 10, 11, 12, 15, 17, 30, A0
• Электрическая или механическая неисправность. – Установите ключ зажигания в положение OFF, а затем – в положение ON а затем переключитесь обратно на проигрыватель компакт-дисков. ERROR-15
• Вставлен пустой диск. – Замените диск. NO AUDIO
• На диске отсутствуют файлы, которые можно воспроизвести. – Замените диск. SKIPPED
• Диск содержит файлы, защищенные технологией DRM. – Защищенные файлы пропускаются. PROTECT
• Все файлы на диске защищены технологией DRM. – Замените диск. USB-устройство/iPod FORMAT READ
• Иногда происходит задержка между началом воспроизведения и появлением звука. – Звук появится после того как с дисплея исчезнет сообщение. NO AUDIO
• Композиции отсутствуют. – Перенесите аудиофайлы на запоминающее устройство USB и подключите его.
• На подключенном устройстве USB включена защита. – Следуйте инструкциям устройства USB для снятия защиты. ERROR-23
• Формат диска не поддерживается. – Замените диск. SKIPPED
• Подключенное устройство USB содержит файлы, защищенные технологией DRM. – Защищенные файлы пропускаются. FORMAT READ
• Иногда происходит задержка между началом воспроизведения и появлением звука. – Звук появится после того как с дисплея исчезнет сообщение. PROTECT
• Все файлы на подключенном устройстве USB защищены по технологии DRM. – Замените устройство USB.

Не воспроизводится звук с устройства Bluetooth, используемого в качестве источника сигнала.

• Подключенный через Bluetooth телефон занят звонком. – Воспроизведение звука возобновится после завершения

• Подключенный через Bluetooth телефон в данный момент используется. – Не используйте в это время

• С помощью подключенного через Bluetooth телефона был произведен и сразу сброшен звонок. В результате этого соединение между данным устройством и мобильным телефоном было завершено неправильно. – Восстановите соединение между устройством Bluetooth и мобильным

• Подключенное устройство USB не поддерживается данным устройством. – Отключите устройство и замените его совместимым устройством USB. HUB ERROR
• Устройство USB, подключенное с помощью концентратора USB, не поддерживается данным устройством. – Подключите устройство USB непосредственно к данному устройств с помощью кабеля USB. CHECK USB
• Короткое замыкание на разъеме USB или кабеле USB. – Убедитесь, что разъем USB или кабель USB не защемлен и не

• Подключенное запоминающее устройство USB потребляет больше максимально допустимой силы тока. – Отсоедините запоминающее устройство USB и не используйте его. Установите ключ зажигания в положение OFF, затем – в положение ACC или ON. Подключайте только совместимые запоминающие устройства USB.
• iPod работает, но не подзаряжается. – Убедитесь в отсутствии короткого замыкания в кабеле iPod (например, что кабель не зажат между металлическими предметами). После проверки кабеля установите ключ зажигания в положение OFF, а затем – в положение ON, либо отключите и заново подключите iPod. ERROR-19
• Сбой связи. 26 Ru – Выполните следующие операции, затем снова выберите USB в качестве источника.
• Поверните ключ зажигания в положение OFF и верните в положение ON.
• Отключите устройство USB.
• Выполните переключение на другой источник.
• Сбой iPod. – Отключите кабель от iPod. При отображении главного меню iPod переподключите iPod и выполните сброс настроек. ERROR-23
• Устройство USB отформатировано – Отформатируйте устройство USB в FAT12, FAT16 или FAT32. ERROR-16
• Устаревшая версия прошивки iPod. – Обновите версию iPod.
• Сбой iPod. – Отключите кабель от iPod. При отображении главного меню iPod переподключите iPod и выполните сброс настроек. STOP
• В текущем списке отсутствуют композиции. – Выберите список, содержащий музыкальные композиции. NOT FOUND
• Композиций не найдено. – Загрузите композиции на iPod. NO BT DEVICE GO TO BT MENU TO REGISTER
• Устройство Bluetooth не найдено. – Подключите устройство и iPod с помощью Bluetooth (стр. 10).

CONN. FAILED PRESS BAND KEY TO

• Сбой подключения Bluetooth с iPod. , чтобы снова – Нажмите BAND/ выполнить соединение.

DISCONNECTED PRESS BAND KEY TO

• Сбой подключения Bluetooth с iPod. , чтобы снова – Нажмите BAND/ выполнить соединение. Bluetooth-устройство ERROR-10
• Сбой питания модуля Bluetooth данного устройства. – Установите ключ зажигания в положение OFF, затем – в положение ACC или ON.

NO BT DEVICE GO TO BT MENU TO REGISTER

• Устройство Bluetooth не найдено. – Подключите основное и подключаемое устройство по Bluetooth (стр. 10).

CONN. FAILED PRESS BAND KEY TO

• Сбой подключения Bluetooth. , чтобы снова – Нажмите BAND/ выполнить соединение.

DISCONNECTED PRESS BAND KEY TO

• Сбой подключения Bluetooth. , чтобы снова – Нажмите BAND/ выполнить соединение. CHECK APP
• Сбой подключения к приложению. – Следуйте инструкциям на экране.

• Приложение еще не запущено. – Используйте мобильное устройство для запуска приложения. Spotify NO BT DEVICE GO TO BT MENU TO REGISTER
• Устройство Bluetooth не найдено. – Подключите основное и подключаемое устройство по Bluetooth (стр. 10).

CONN. FAILED PRESS BAND KEY TO

• Сбой подключения Bluetooth. , чтобы снова – Нажмите BAND/ выполнить соединение. CHECK APP PRESS BAND KEY TO RETRY
• Сбой подключения к приложению Spotify. , чтобы снова – Нажмите BAND/ выполнить соединение.

DISCONNECTED PRESS BAND KEY TO

• Потеря подключения Bluetooth. , чтобы снова – Нажмите BAND/ выполнить соединение. CHECK APP
• Сбой подключения к приложению Spotify. – Следуйте инструкциям на экране. Рекомендации по обращению с изделием Диски и проигрыватель
• Используйте только диски, имеющие один из следующих логотипов. – Этикетки могут отклеиться во время воспроизведения и затруднить извлечение дисков, а также повредить оборудование. Запоминающее устройство USB
• Подключение через USB-концентратор не поддерживается.
• Не подключайте другие устройства, кроме запоминающих устройств USB. Не допускайте падения устройства USB на пол, где оно может застрять под педалью газа или тормоза.
• В зависимости от типа запоминающего устройства USB могут возникнуть следующие проблемы. – Управление функциями может отличаться. – Запоминающее устройство может не распознаваться. – Файлы могут не воспроизводиться – Устройство может создавать шумовые помехи во время прослушивания радио. iPod
• Не оставляйте iPod в местах с высокой температурой воздуха.
• При движении автомобиля надежно закрепите iPod. Не допускайте падения устройства iPod на пол, где оно может застрять под педалью газа или

• Настройки iPod, такие как эквалайзер и повторное воспроизведение, изменяются автоматически при подключении iPod к устройству. После отключения iPod настройки будут возвращены к исходным.
• Текст несовместимого формата, сохраненный на iPod, не будет отображаться устройством.

• В качестве названия файла или папки могут отображаться только первые 32 символа (включая расширение).
• Это устройство может работать некорректно в зависимости от приложений, использованных для кодирования WMA.
• При начале воспроизведения аудиофайлов, содержащих изображения, и файлов с запоминающего устройства USB, содержащего разветвленные иерархии папок, может происходить небольшая

• Русский текст для отображения на данном устройстве должен быть зашифрован в одном из следующих – Unicode (UTF-8, UTF-16) – Другой формат, отличный от Unicode, который используется в среде Windows и настроен на русский язык.

• Pioneer не гарантирует совместимость со всеми устройствами USB и не несет ответственности за любую потерю данных на медиапроигрывателях, смартфонах и других устройствах при использовании этого изделия.
• Не оставляйте диски или запоминающее устройство USB в местах с высокой температурой

Файлы WMA Скорость передачи

.wma от 48 Кбит/с до 320 Кбит/с (CBR), от 48 Кбит/с до 384 Кбит/с (VBR)

дискретизации Windows Media™ Audio Professional, Lossless, Voice/DRM Stream/Stream с поддержкой видео 32 кГц, 44,1 кГц, 48 кГц Не поддерживается Файлы MP3 Скорость передачи

дискретизации .mp3 от 8 Кбит/с до 320 Кбит/с (CBR), VBR от 8 кГц до 48 кГц (32 кГц, 44,1 кГц, 48 кГц пиковая) Совместимая версия 1.0, 1.1, 2.2, 2.3, 2.4 тегов ID3 (Версия тегов ID3 2.x имеет приоритет перед версией 1.x.) Не поддерживается воспроизведения M3u MP3i (интерактивный Не поддерживается MP3), mp3 PRO Файлы WAV

• Файлы формата WAV невозможно подключить через MTP. Разрядность квантования дискретизации .wav 8 и 16 (LPCM), 4 (MSADPCM) от 16 кГц до 48 кГц (LPCM), 22,05 кГц и 44,1 кГц (MS ADPCM) Файлы AAC Совместимый

дискретизации Скорость передачи AAC зашифровано iTunes .m4a от 11,025 кГц до 48 от 16 Кбит/с до 320 Кбит/с, VBR

• Используйте 12-см диски.
• Используйте только обычные круглые

• Следующие типы дисков нельзя использовать на данном устройстве: – Диски формата DualDisc – 8-см диски: попытки использовать такие диски с помощью адаптера могут привести к неисправности устройства. – Диски необычных форм – Диски других форматов, кроме CD – Поврежденные диски, в т.ч. с трещинами, с отколотыми краями или деформированные – Диски CD-R/RW, запись на которых не была завершена
• Не пишите и не используйте химические вещества на поверхности

• Для очистки компакт-диска протрите диск мягкой тканью от центра к краю.
• Конденсация может временно ухудшить работу проигрывателя. Оставьте его для адаптации к более высокой температуре примерно на час. Также удалите влагу с дисков с помощью мягкой ткани.
• При использовании дисков, на поверхность которых могут наноситься этикетки, изучите инструкции и предупреждения для этих дисков. Установка и извлечение некоторых дисков могут быть невозможны. Использование таких дисков может привести к повреждению оборудования.
• Не приклеивайте на диски этикетки и другие материалы. – Это может деформировать диски, в результате чего их воспроизведение будет невозможным. Поддержка сжатых аудиофайлов

Apple Lossless Не поддерживается AAC, приобретенный Не поддерживается в iTunes Store (расширение .m4p) Файлы FLAC

• Файлы формата FLAC невозможно подключить через MTP.
• Файлы FLAC могут не воспроизводиться в зависимости от кодировщика.

дискретизации квантования Режим каналов .flac 8/11,025/12/16/22,05/ 24/32/44,1/48/96 кГц 16/24 бита 1/2 кн Диск (только DEH-X7800DAB)

• Независимо от продолжительности паузы между композициями в изначальной записи, при воспроизведении дисков со сжатыми аудиофайлами между композициями будут короткие паузы. иерархия папок

воспроизводимых Файловая система Воспроизведение нескольких сессий Пакетный формат

28 Ru До восьми уровней (реальная иерархия папок составляет менее двух уровней) Не более 99 Не более 999 ISO 9660 уровень 1 и 2, Romeo, Joliet Поддерживается Не поддерживается USB-устройство

• При начале воспроизведения аудиофайлов на запоминающем устройстве USB, содержащем разветвленные иерархии папок, может возникать небольшая задержка. иерархия папок

воспроизводимых Воспроизведение файлов, защищенных авторским правом Устройство USB с несколькими

До восьми уровней (реальная иерархия папок составляет менее двух уровней) Не более 1 500 До 15 000 Не поддерживается

воспроизведения доступен только первый раздел. Поддержка iPod Данное устройство поддерживает только перечисленные ниже модели iPod. Совместимые версии ПО для iPod также указаны ниже. Более старые версии могут не поддерживаться. Сделано для – iPod touch (с 1 по 6 поколение) – iPod classic – iPod с видео – iPod nano (с 1 по 7 поколение) – iPhone 6s – iPhone 6s Plus – iPhone 6 – iPhone 6 Plus – iPhone 5s – iPhone 5c – iPhone 5 – iPhone 4s – iPhone 4 – iPhone 3GS – iPhone 3G – iPhone

• Доступные функции могут отличаться в зависимости от поколения и/или версии программного обеспечения iPod.
• Пользователям iPod с разъемом Lightning потребуется кабель Lightning - USB (входит в комплект поставки iPod).
• Пользователям iPod с интерфейсом Dock Connector потребуется кабель CD-IU51. Подробную информацию можно получить по месту покупки.
• О совместимости файлов/форматов см. в руководствах к iPod.
• Аудиокниги, подкасты: поддерживаются

Компания Pioneer не несет ответственности за потерю данных на iPod, даже если эти данные будут потеряны во время использования данного устройства. Пример иерархии

от 01 до 05: Номер папки до : Последовательность воспроизведения Таблица символов для русского языка Последовательность воспроизведения аудиофайлов Пользователь не может назначать номера папок и устанавливать последовательность воспроизведения с помощью данного устройства. Последовательность аудиофайлов зависит от подключенного устройства. Обратите внимание, что скрытые файлы на устройстве USB воспроизвести невозможно. D: Дисплей C: Буква Авторское право и товарные знаки Bluetooth Bluetooth® (слово и логотипы) является зарегистрированным товарным знаком и принадлежит компании Bluetooth SIG, Inc.; использование PIONEER CORPORATION этих товарных знаков разрешено соответствующей лицензией. Прочие товарные знаки и торговые наименования принадлежат соответствующим владельцам. iTunes Apple и iTunes являются торговыми знаками компании Apple Inc., зарегистрированными в США и других WMA Windows Media – это зарегистрированная торговая марка или торговая марка Microsoft Corporation в США и/или других странах. В данном изделии используются технологии, принадлежащие корпорации Microsoft, которые не разрешается использовать или распространять без лицензии от Microsoft Licensing, Inc. Lightning является торговым знаком компании Apple Inc. “Made for iPod” и “Made for iPhone” означает, что электронный прибор был разработан с целью подключения определенно к iPod или iPhone соответственно, и имеется сертифицикация разработчика о соответствии с техническими характеристиками Apple. Apple не несет ответственности за работу данного устройства или его соответствие со стандартами по технике безопасности или регулятивными нормами. Пожалуйста, обратите внимание, что использование данного прибора с iPod или iPhone может отрицательно сказываться на качестве беспроводной Android & Google Play Android, Google Play и логотип Google Play являются товарными знаками Google Inc. MIXTRAX MIXTRAX является торговой маркой PIONEER CORPORATION. Spotify® SPOTIFY и логотип Spotify являются зарегистрированными торговыми марками Spotify AB. Для получения списка совместимых мобильных устройств и сведений о премиумподписке, если применимо, см. http:// pioneer.eu/spotify. iPod & iPhone iPhone, iPod, iPod classic, iPod nano и iPod touch являются товарными знаками компании Apple Inc., зарегистрированными в США и других

FLAC © 2000-2009 Josh Coalson © 2011-2014 Xiph.Org Foundation Распространение и использование в виде исходных кодов или бинарных файлов, с модификациями или без, разрешается при соблюдении следующих условий: – В распространяемом исходном коде должно быть сохранено уведомление об авторском праве, настоящий список условий и условия об ограничении ответственности. – При распространении бинарных файлов обязательно воспроизведение вышеупомянутого уведомления об авторском праве, настоящего списка условий и приведенных ниже условий об ограничении ответственности в документации и/или других сопроводительных материалах. – Наименование Xiph.org Foundation и имена участников не должны использоваться для поддержки или продвижения товаров, созданных с применением данного программного обеспечения, без предварительного письменного разрешения правообладателя. ДАННОЕ ПО ПРЕДОСТАВЛЯЕТСЯ ПРАВООБЛАДАТЕЛЯМИ И СОАВТОРАМИ “КАК ЕСТЬ” И НЕ ПРЕДОСТАВЛЯЕТ НИКАКИХ ЯВНЫХ ИЛИ ПОДРАЗУМЕВАЕМЫХ ГАРАНТИЙ ПРИГОДНОСТИ ДЛЯ ПРОДАЖИ ИЛИ КОНКРЕТНОГО ИСПОЛЬЗОВАНИЯ. НИ ПРИ КАКИХ ОБСТОЯТЕЛЬСТВАХ УПРАВЛЯЮЩИЕ И СОАВТОРЫ НЕ НЕСУТ ОТВЕТСТВЕННОСТИ ЗА ПРЯМЫЕ, КОСВЕННЫЕ, СЛУЧАЙНЫЕ, ШТРАФНЫЕ ИЛИ ПОСЛЕДУЮЩИЕ УБЫТКИ (ВКЛЮЧАЯ, НО НЕ ОГРАНИЧИВАЯСЬ ЗАТРАТАМИ НА ПРИОБРЕТЕНИЕ ЗАМЕНЯЮЩИХ ТОВАРОВ И УСЛУГ, УТРАТОЙ ВОЗМОЖНОСТИ ИСПОЛЬЗОВАНИЯ, ПОТЕРЕЙ ДАННЫХ, УПУЩЕННОЙ ВЫГОДЫ И ЛЮБЫМИ УБЫТКАМИ В РЕЗУЛЬТАТЕ ПРИОСТАНОВКИ ДЕЯТЕЛЬНОСТИ), ВОЗНИКАЮЩИЕ НА ОСНОВЕ СОГЛАШЕНИЯ, НЕСЕНИЯ ОТВЕТСТВЕННОСТИ ИЛИ НАРУШЕНИЯ ОБЯЗАТЕЛЬСТВ (ВКЛЮЧАЯ НЕБРЕЖНОСТЬ) ПРИ ИСПОЛЬЗОВАНИИ ДАННОГО ПРОГРАММНОГО ОБЕСПЕЧЕНИЯ, ДАЖЕ ЕСЛИ КОМПАНИЯ БЫЛА ПРЕДУПРЕЖДЕНА О ВОЗМОЖНОСТИ ТАКОГО УЩЕРБА.

Серийный номер Передняя панель: 188 мм × 58 мм × 16 мм Шасси: 178 мм × 50 мм × 165 мм Передняя панель: 170 мм × 46 мм × 16 мм Вес: 1 кг (DEH-X7800DAB), 0,7 кг (MVHX580DAB/X580BT) На этом рисунке показана информация о месяце и годе изготовления устройства.

P1 - Год изготовления

P2 - Месяц изготовления

T-Kernel 2.0 Данный продукт использует код источника T-Kernel 2.0 по лицензии TLicense 2.0, предоставленной форумом TEngine (www.tron.org). MP3 (C) 1998-2009 PacketVideo Лицензировано по лицензии Apache, версия 2.0 (“Лицензия”); запрещено использовать данный файл, если он не соответствует условиям Лицензии. Копию лицензии можно получить по http://www.apache.org/licenses/LICENSE2.0 Кроме случаев, предусмотренных законом или письменным разрешением, программное обеспечение предоставляется по Лицензии “КАК ЕСТЬ” БЕЗ КАКИХ-ЛИБО ГАРАНТИЙ 30 Ru

СОСТОЯНИЯ ЛЮБОГО РОДА, явных или подразумеваемых. См. Лицензию для получения конкретных разрешений в отношении языков и ограничений в рамках данной

Технические характеристики Источник питания: 14,4 В пост. тока (допустимый диапазон от 10,8 В до 15,1 В) Система заземления: Заземление отрицательного полюса Максимальный потребляемый ток: 10,0 A Размеры (Ш × В × Г): DIN Шасси: 178 мм × 50 мм × 165 мм Максимальная выходная мощность:

• 50 Вт × 4 канала/4 Ω (без

• 50 Вт × 2 канала/4 Ω + 70 Вт × 1 канал/2 Ω (для сабвуфера) Номинальная выходная мощность: 22 Вт × 4 (от 50 Гц до 15 000 Гц, суммарное значение коэффициента нелинейных искажений 5%, нагрузка 4 Ω для обоих каналов) Сопротивление нагрузки: 4 Ω (допустимо - от 4 Ω до 8 Ω (2 Ω на 1 Сопротивление нагрузки: 2,0 В Эквалайзер (13-полосный графический эквалайзер): Частота: 50 Гц/80 Гц/125 Гц/200 Гц/ 315 Гц/500 Гц/800 Гц/1,25 кГц/2 кГц/ 3,15 кГц/5 кГц/8 кГц/12,5 кГц Усиление: ±12 дБ (с шагом 2 дБ) Фильтр верхних частот (стандартный Частота: 50 Гц/63 Гц/80 Гц/100 Гц/ 125 Гц/160 Гц/200 Гц Крутизна: -6 дБ/окт, -12 дБ/окт, -18 дБ/окт, -24 дБ/окт, ВЫКЛ Сабвуфер/фильтр низких частот (стандартный режим): Частота: 50 Гц/63 Гц/80 Гц/100 Гц/ 125 Гц/160 Гц/200 Гц Крутизна: -6 дБ/окт, -12 дБ/окт, -18 дБ/окт, -24 дБ/окт, ВЫКЛ Усиление: от +10 дБ до –24 дБ (шаг 1 Фаза: Нормальная/Обратная Уровень динамика (стандартный от +10 дБ до –24 дБ (шаг 1 дБ) Выравнивание времени (стандартный от 0 см до 350 см (2,5 см/шаг) Усиление низких частот (стандартный Усиление: от +12 дБ до 0 дБ Фильтр верхних частот (HIGH) (сетевой Частота: 1,25 кГц/1,6 кГц/2 кГц/2,5 кГц/3,15 кГц/4 кГц/5 кГц/6,3 кГц/8 кГц/10 кГц/12,5 кГц Крутизна: -6 дБ/окт, -12 дБ/окт, -18 дБ/окт, -24 дБ/окт Фильтр верхних частот (MID) (сетевой Частота: 25 Гц/31,5 Гц/40 Гц/50 Гц/63 Гц/80 Гц/100 Гц/125 Гц/160 Гц/200 Гц/250 Гц Крутизна: -6 дБ/окт, -12 дБ/окт, -18 дБ/окт, -24 дБ/окт, ВЫКЛ Фильтр низких частот (MID) (сетевой Частота: 1,25 кГц/1,6 кГц/2 кГц/2,5 кГц/3,15 кГц/4 кГц/5 кГц/6,3 кГц/8 кГц/10 кГц/12,5 кГц Крутизна: -6 дБ/окт, -12 дБ/окт, -18 дБ/окт, -24 дБ/окт, ВЫКЛ Сабвуфер (сетевой режим): Частота: 25 Гц/31,5 Гц/40 Гц/50 Гц/63 Гц/80 Гц/100 Гц/125 Гц/160 Гц/200 Гц/250 Гц Крутизна: -12 дБ/окт, -18 дБ/окт, -24 дБ/окт, -30 дБ/окт, -36 дБ/окт, ВЫКЛ Усиление: от +10 дБ до –24 дБ (шаг 1 Фаза: Нормальная/Обратная Уровень динамика (сетевой режим): от +10 дБ до –24 дБ (шаг 1 дБ) Выравнивание времени (сетевой от 0 см до 350 см (2,5 см/шаг) Усиление низких частот (сетевой

Усиление: от +12 дБ до 0 дБ Проигрыватель компактдисков (DEH-X7800DAB) Система: Аудиосистема с компактдиском Используемые диски: Компакт-диск Отношение сигнал/шум: 94 дБ (1 кГц) (сеть IEC-A) Число каналов: 2 (стерео) Формат декодирования файлов MP3: MPEG-1 и 2 Audio Layer 3 Формат декодирования файлов WMA: версия 7, 7.1, 8, 9, 10, 11 (2 кн аудио) (Проигрыватель Windows Media) Формат декодирования файлов AAC: MPEG-4 AAC (только в кодировке iTunes) (Версия 10.6 и более ранняя) Формат сигнала WAV: Linear PCM и MS ADPCM (без компрессии) USB Диапазон частот: от 87,5 МГц до 108,0 МГц Полезная чувствительность: 11 дБф (1,0 мкВ/75 Ω, моно, отношение сигнал/шум: 30 дБ) Отношение сигнал/шум: 72 дБ (сеть IEC-A) Тюнер MW Диапазон частот: от 531 кГц до 1 602 кГц Полезная чувствительность: 25 мкВ (отношение сигнал/шум: 20 дБ) Отношение сигнал/шум: 62 дБ (сеть IEC-A) Тюнер LW Диапазон частот: от 153 кГц до 281 кГц Полезная чувствительность: 28 мкВ (отношение сигнал/шум: 20 дБ) Отношение сигнал/шум: 62 дБ (сеть IEC-A) Тюнер DAB Диапазон частот (Полоса III): от 174,928 МГц до 239,200 МГц (от 5 A до 13 F) Диапазон частот (Полоса L): от 1 452,960 МГц до 1 490,624 МГц (от LA до LW) Полезная чувствительность (Полоса III): –100 дБм Полезная чувствительность (Полоса L): –100 дБм Соотношение сигнал-шум: 85 дБ HFP (Hands Free Profile) 1.6 PBAP (Phone Book Access Profile) A2DP (Advanced Audio Distribution Profile) AVRCP (Audio/Video Remote Control Profile) 1.5 SPP (Serial Port Profile) 1.1 Примечание: В соответствии со статьей 5 закона Российской Федерации «О защите прав потребителей» и постановлением правительства Российской Федерации № 720 от 16.06.97 компания Pioneer Europe NV оговаривает следующий срок службы изделий, официально поставляемых на российский рынок. Автомобильная электроника: 6 лет Прочие изделия (наушники, микрофоны и т.п.): 5 лет

• Характеристики и конструкция могут быть изменены без предварительного уведомления.
• Данное устройство произведено в

Bluetooth Версия: Bluetooth 3.0 certified Выходная мощность: +4 дБм макс. (Класс мощности 2) Диапазон частоты: от 2 400 МГц до 2 483, 5 МГц Профили Bluetooth: GAP (Generic Access Profile) SDAP (Service Discovery Application Profile)

Стандартная спецификация USB: USB 2.0 полноскоростной Максимальная сила тока: 1 A Протокол USB: MSC (Mass Storage Class) MTP (Media Transfer Protocol) AOA (Android Open Accessory) 2.0 Файловая система: FAT12, FAT16, FAT32 Формат декодирования файлов MP3: MPEG-1 и 2 Audio Layer 3 Формат декодирования файлов WMA: версия 7, 7.1, 8, 9, 10, 11 (2 кн аудио) (Проигрыватель Windows Media) Формат декодирования файлов AAC: MPEG-4 AAC (только в кодировке iTunes) (Версия 10.6 и более ранняя) Формат декодирования FLAC: v1.3.0 (Free Lossless Audio Codec) Формат сигнала WAV: Linear PCM и MS ADPCM (без компрессии) Тюнер FM
