Productsoort	Afzuigkap
Merk	Whirlpool
Model	AKR 5593 IX
Kleur	Roestvrij staal
Hoogte (min-max)	61,9 - 114,7 cm
Breedte	89,8 cm
Diepte	45 cm
Afvoerdiameter	15 cm
Aantal snelheden	3
Verlichting	LED, max. 2,5 W, E14
Installatietype	Inbouw of schouw
Gebruiksversie	Afvoer of recirculatie (koolstoffilterkit optioneel)
Vetfilter	Metaal, vaatwasmachinebestendig
Koolstoffilter	Vervanging elke 4 maanden
Aanbevolen reiniging	Een keer per maand
Minimale afstand tot kookplaat (elektrisch)	50 cm
Minimale afstand tot kookplaat (gas)	65 cm
Kinderveiligheid	Laat kinderen niet spelen
Voeding	230 V ~ 50 Hz
Beschermingsklasse	Klasse I
Motorvermogen	Niet gespecificeerd

Veelgestelde vragen - AKR 5593 IX WHIRLPOOL

Wat is de minimale afstand tussen de afzuigkap en de kookplaat?

Voor een elektrische kookplaat is de minimale afstand 50 cm. Voor een gas- of gemengde kookplaat is dit 65 cm. Houd altijd de afstanden aan die in de handleiding staan.

Hoe reinig ik de vetfilters?

De vetfilters moeten minstens één keer per maand worden gereinigd met een niet-agressief reinigingsmiddel, met de hand of in de vaatwasser op lage temperatuur en kort programma. Vaatwasmachinewas kan verkleuring veroorzaken maar beïnvloedt de prestaties niet.

Wanneer moet ik het koolstoffilter vervangen?

Het koolstoffilter moet elke 4 maanden worden vervangen, of eerder als verzadiging wordt gedetecteerd. Het kan niet worden gereinigd of geregenereerd.

Hoe vervang ik de lamp van de afzuigkap?

Koppel het apparaat los en zorg dat de lamp koud is. Vervang deze door een LED-lamp van max. 2,5 W, fitting E14. Raadpleeg de handleiding voor meer details.

Kan ik de afzuigkap in recirculatiemodus gebruiken?

Ja, de afzuigkap kan in recirculatiemodus worden gebruikt. U moet een actieve koolstoffilterkit installeren (niet meegeleverd). De lucht wordt dan terug de kamer in geblazen.

Welke diameter van de afvoerleiding moet ik gebruiken?

De diameter van de afvoerleiding moet gelijk zijn aan die van de aansluitflens, namelijk 15 cm. Een kleinere diameter vermindert de prestaties en verhoogt het geluid.

Wat te doen als de afzuigkap niet werkt?

Controleer eerst of de stroom niet is uitgevallen en of er een snelheid is geselecteerd. Als hij tijdens het gebruik uitschakelt, haal dan de stekker 5 seconden uit het stopcontact en steek hem er weer in. Als het probleem aanhoudt, neem dan contact op met de klantenservice.

Kan ik de afzuigkap boven een gasfornuis installeren?

Ja, maar de minimale afstand tussen de afzuigkap en het fornuis moet 65 cm zijn. Zorg voor goede ventilatie in de ruimte en houd u aan de lokale voorschriften.

Hoe schakel ik de verlichting van de afzuigkap in?

Gebruik de knop T1 (lichtschakelaar AAN/UIT) op het bedieningspaneel.

Wordt de afzuigkap geleverd met een koolstoffilter?

Nee, de afzuigkap wordt geleverd klaar voor gebruik in afvoermodus. Het koolstoffilter is niet inbegrepen; het moet apart worden aangeschaft als accessoirekit.

GEBRUIKSAANWIJZING AKR 5593 IX WHIRLPOOL

NL Gebruiksaanwijzingen

Fl Kayttoohje

FR Mode d'emploi

• Zorg voordat u de afzuigkap schoonmaakt of onderhoudt eerst dat hij geen stroom heeft door de stekkeruit het stopcontact te halen, de tweepolige schakelaaruit te zetten of debetreffende elektriciteitsgroep geheeluit te schakelen.
• Draagijdens installment en onderhoud.altijd werkhandschoenen.
• Dit apparaat is geschikt voor bediening door kinderen vanaf 8aar, Personen met lichamelijke, zintuiglijke of verstandelijk beperkingen, onervaren Personen en degenen die over onvoldoende kennis beschikken, onder voorwaarde dat ze hierbij eerst worden begeleid en geinstrueerd over veilig gebruik en bediening van het apparaat, en voldoendeinzicht hebben in de bijbehorende gezaren.
• Laat kinderen nicht aan de knappen zitten of met het apparaat spelen.
• Schoonmaken en onderhoud door kinderen van voor de gebruiker toegankelijkke onderdelen mag alleen onder toezicht van een volwassen.
• Wanner de afzuigkap worden gebrukt voor apparaten die op gas of een andere brandstof werkken,要去 de ruimte waar de apparaten zich geinstalleerd voldoende worden geventileerd.
• De afzuigkap要去 regelmatig van binnen en van buiten worden schoongemaakt (MINSTENS 1 KEER PER MAAND).
• Hierbij要去 de verstekte onderhoudsinstructies worden opgevolgd. Als de verstekte instructies voor het reinigen van de afzuigkap en de filters Niet worden opgevolgd, ontstaat de kans op brand.
• U mag niets flamberen onder de afzuigkap.
• Vervang de lampen uitsluitend door het type dat staat aangegeven onder "Onderhoud > Lampjes verrangen" van deze gids.
  Blootstellen aan vlammen is slecht voor de filters en kan tot brand leiden. Dit moet dus onder alle omstandigheden worden vermeden. Werk bij bakken en braden dus extra zorgvuldig en zorg dat vet of olie Niet oververhit raakt en in brand vliegt.
  LET OP: het is möglich dat toegankelijke onderdelen van de afzuigkap heet wordenijdens het afvoeren van kookdampen.
• Sluit het apparaat Niet op het Lichtnet aan voordat de installmentie is voltooid.
• Bij technische maatregelen en veiligheidsmaatregelen voor installations die kookdampen afvoeren, is het belangrijk dat de lokale wet- en regelgeving nauwkeurig worden gevolgd.
• De afgezogen lucht mag nicht worden afgevoerd maar een uitvoer voor dampen van apparaten die op gas of andere brandstoffen werken.
• Zorg dat de lamp op de juiste manier is geplaatst onder anders de kans ontstaat op elektrische schokken, zichs als de kap nicht worden gezruikt.
• Gebruik de afzuigkap nooit zonder op de juiste manier geplaatste roosters.
• Laat NOOIT andere zaken op de afzuigkap rusten, tenzij specifiek aangegeven.
• Gebruik voor de installmentatie alleen de meegeleverde schroeven, of koop schroeven van het juiste type.
• Raadpleeg de installmentegids voor de correcte afmetingen van de schroeven.
• Raadpleeg bij twijfel een geauthoriseerd service center of iemand met vergelijkbare kwalificaties.

WAARSCHUWING!

• Wanneer Niet de in deze instructies vermelde schroeven worden gebruikt of als het apparaat Niet volgens.Deze instructies wordt bevestigd,

kunnen elektrische risico's ontstaan.

• Sluit het product Niet aan op een (programmeerbare) timer, externe afstandsbediening of ander apparaat waardoor het product automatisch wordt ingeschakeld.

Houd kinderenjonger dan 3aar uit de buurt van het apparaat. Zonder het voortdurende toezicht van een volwassene moeten kinderenjonger dan 8aar uit de buurt van het apparaat gehonden worden.

OPGELET: het apparaat is Niet bedoel om in werkig te worden gesteld door middel van een extern apparaat of een afzonderlijk afstandsbedieningsystem.
Dit apparatus is niet bedoeld voor een professioneel gebruik. Gebruik het apparatus nat in de open lucht.
Om het risico op persoonlijk letsel te voorkomen, moet het apparaat verplaatst en geinstalleerd worden door twee ofeer personen.
De installation, waaronder ook de eventuele aansluiting op de watervoorzieening (indien voorzien) en de elektrische aansluitingen, evenals de reparatie-ingrepen要去en worden uitgevoerd door gekwalificeerd personeel.

Na het voltooien van de installmentie要去 het verpakkingsmateriaal (plastic, polystyreen, enz.) buiten het bereik van kinderen bewaard worden om verstikkingsgevaar te voorkomen.

Gebruik het apparaat Niet wanner u nat bent of op blote voeten.

Gebruik voor de reiniging nooit stoornreinigers - gevaar voor elektrische schokken.

Het verpakkingsmateriaal is 100% recycleerbaar en is gemarkeerd met het betreffende symbol

De afzuigkap kan er anders uitzien dan de afbeeldingen in dit boekje. De instructies voor bediening, onderhoud en installmentie blijven城县 hetzelfde.

Houd u alkijd aan de instructies in deze gids. Wij aanvaarden geen enkele aansprakelijkheid voor problemen, schade of brand die voortvloeien uit nalatigheid, zoals het nicht opvolgen van de instructies in deze gids. Dit apparaat is bedoeld voor huishoudelijk gebruik en vergelijkbare toepassingen zoals: - personelskeukens in winkels, kantoen en andere werkomgevingen; - boerderijen; - gebruik door klanten in hotels, motels en andere verblifsomgevingen zoals bed and breakfast.

• Het is belangrijk om dit boekje goed te bewaren zodat u er allijd dingen in kan opzoeken. Zorg dat het boekje bij verhuizing, verkoop of overdracht met het apparaat meegaat.
  Lees de instructies zorgvuldig: het gaat hier om belangrijke informatie over installment, bediening, onderhoud en veiligheid.
• Voer nooit zich elektrische of mechanische veränderingen uit op het product of de afvoerbuizen.
• Controller alle onderdelen op beschadigingen voordat u verder gaat met de installmentie van het apparaat. Neem bij beschadiging contact op met uw leverancier, en begin Niet aan de installmentie.

De minimale afstandussen het kookoppervlak en de onderkant van de afzuiigkap is 50cm bij een elektrische kookplaat en 65 cm, in geval van een gas- of gemengd fornuis.

Als in de installmente-instructions van een gaskookplaat een grotere afstand wordt genoemd, moet de grotere afstand worden gebruikt.

De aansluiting op het lichtnet moet overeenkomen met de waarde op het plaatje aan de binnenkant van de afzugkap. Als de afzugkap een stekker hebft, moet deze in een stopcontact dat aan de niewste regelgeving voldoet en ook na de installmentie bereikbaar blijft. Als het product geen stekker heeft (rechtstreekse aansluiting op lichtnet), of als de stekker na de installmentie Niet meer bereikbaar is, moet gebruik worden gemaakt van een tweepolige aan/uitschakelaar, zatat het product (bijvoorbeeld bij een te hoge stroomsterkte, categorie I) geheel kan worden losgekoppeld van het lichtnet.

WAARSCHUWING!

Controleer erst of het netsnoer correct is gemonteerd voordat de afzugkap op het lichtnet worden aangesloten om de juiste werking te controeren.

Als de kabel nicht is voorzien van een stekker,sluit u de kabels aan overeenkomstig de volgende tabel:

Spanning en frequente net

Verwijs maar de waarde aangegeven op het typeplaatje dat is aangebracht in de afzuigkap.

Aansluiting draden

N:blauw

L:bruin

Vervanging van de voeding

De afzugkap worden geleverd met een special netsnoer. Als dit snoer beschadigd is, moet u een新产品 aanvragen bij de technische Dienst.

LUCHTAFVOER

(afzuideng apparaat)

Sluit de afzigkap aan op een buis met bezelfde doorsnede als de luchtafvoer van de kap (aansluitflens). Deze diameter geldt ook voor eventuale doorvoeropeningen voor de afvoerbuis.

Een doorvoeropening en/of buis met een Kleinere doorsnede verlaagt de zuigkracht en leidt tot een enorme toename van de geluidsproductie.

Wij aanvaarden in dit verband dan ook geen enkele verantwoordelijkheid.

• Houd de buis zo kort möglichk.
• Gebruik zo weinig möglich elleboogkoppelingen (maximale hoek hiervan: 90^ ).
• Vermijd grote variaties in de doorsnede van de afvoerbuis.

Het bedrijf wijst iedere aansprakelijkheid af indien deze voorschriften Niet in acht worden genomen.

FILTEREND OF AFZUIGEND APPARAAT?

! Uw afzuigkap is ingesteld om als afzigend apparaat te worden gebruikt.

Om de kap als filterend apparaat te gebruiken dient de betreffende TOEBEHOREN SET gemonteerd te worden.

Controleer op de eerste pagina's van deze handleiding of de TOEBEHOREN SET wordt meegeleverd of gekocht moet worden.

Opmerking: Indien de set meegeleverd worden, kan, in enkele gevallen, het extra actieve koolstofffilter reeds op de kap gemonteerd zich.

De inlichtingen om de kap van afzuiigend apparaat in filterend apparaat om te zetten zich in deze handleiding te vinden.

Uitvoering als afzuiigend apparatus

Hierbij worden de afgevoerde lucht uit het pand gevoerd via een speciaal hiervoar geconstrueerde buis die gekoppeld is aan de aansluitring aan de bovenkant van de afzuiqkap.

LET OPI!

De afvoerbuis worden nicht meegeleverd en moet afzonderlijk worden aangeschaft. De afvoerbuis要去 bezelfde doorsnede hebben als de aansluitring.

LET OPI!

Als de afzigkap is geleverd met een actief kooffilter, moet dit worden verwijderd.

Filtrerende versie

De verwijderde lustcht wordt ontvet en ontgeurd en vervolgens weer teruggeleid naar de betreffende ruimte.

Om de afzigkap in deze vorm te gebruiken, moet een extra filtersystem op basis van geactiveerde kool zich geinstalleerd.

BEDIENINGSELEMENTEN

De kap is voorzien van een bedieningspaneel met een schakelaar voor de snelheid van afzuiging en een schakelaar voor de verlichting van het formuis.

T1. Lichtschakelaar ON/OFF.
T2. Schakelaar OFF/snelheid 1
T3. Selectieknop snelheid 2
T4. Selectieknop snelheid 3

ONDERHOUD

Schoonmaak

ALLEEN reinigen met een doek die is bevochtig met een neutraal vloeijaar schoonmaakmiddel. GEBRIK BIJ HET REINIGEN GEEN GEREEDSCHAPPEN OF ANDERE VOORWERPEN. Gebruik geen schuirmiddelen. GEBRIK GEEN ALCOHOL!

Onderhoud van de vetfilters

Vangt vetdeeltjes op uit de kookdampen.

Moetënkeerpmaandwordengereinigd(ofalsdeaanwijzer verzadigdefilters-indienaanwezigophetmodinelUwbezit -dezeoodzaakaangeeft)metneutraleerinigungsmiddelen,met de handof in devaatwasmachine oplage temperatureen en met een kortprogramma.Doorhemindevaatwasmachine te wassen kan het metalenvetfilterontkleuren，maar ditisnet vaninvloedopde eigenschappen，diebeslistnietveranderen.

Trek aan de verende hendel om het vetfilter te verwijdersen.

Onderhoud van het koolstofffilter

Absorbeert ongewenste kookgeurtjes. De verzadiging van de koolstofffilter vindtplaats na een min of meer geprolongeerd gebruik en hangt af van het soort koken en de regelmaat waarmee de vetfilter worden gewassen. In ieder geval moet de filter minstens om de 4 maanden (of als de aanwijzer verzadigde filters - indien aanwezig op het model in Uw bezit -.Deze moodzaak aangeeft) verrangen worden. Het kan NIET gewassen of opnieuw gebruikt worden

Montage

Haak eerst het kooffilter aan de achterkant van de metalen lip van de afzigkap, en zet het daama vast met de twee knoppen aan de voorkant.

Demontage

Verwijder het kooffilter door de bevestigingsknoppen op de afzuigkap een kwartslag te draaien.

Vervanging lampjes

Sluit de stroom af.

Attentie! Alvorens de lampjes aan te raken controllerer eerst of zekoud+zijn.

Vervang de beschadigde lamp.

Gebruik alleen ledlampen van max 2,5W-E14. Raadpleeg voormeer informatie de bijgevoegde folder "ILCOS D" (alfanumerieke positie "1e").

VERWIJDERING

Dit toestel is gemarkeerd in overeenstemming met Europese richtlijn 2012/19/EC betreffende afgedankte elektrische en elektronische apparatuur (AEEA).

Zorg aan het einde van de levensduur van het apparaat dat het op de juiste manier wordt afgevoerd en verwerkt. Zo voorkomt u negatie gevolgen voor volksgezondheid en milieu.

Het pictogram op het product en/of in de bijbehorende documenten geeft aan dat dit apparaat Niet als normal haishoudelijk afval mag worden behandeld. Het product dient te worden afgeveven bij een officiel innamepunt voor elektrische en elektronische apparatuur om gerecycled te worden. Afvoer en verworking moet worden uitgevoerd volgens plaatselijke milieu-regelgeving.

Neem voor nadere informatie over inzamelen, verwerken en recyclen van dit product contact op met de betreffende afdeling van de lokale overheid, of de afdeling van uw leverancier die verantwoordelijkheid draagt voor afvalverwerking.

Toestel ontworpen, getest en gefabricieerd volgens:

Veiligheid: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
- Prestaties: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
- EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Suggesties voor correct gebruik om impact op het milieu te verkleinen: zet de afzuigkap aan op de laagste slelheid wonneer u gaat koken en LAST hem na afloop nog een paar minutes doorlopen. Kies alleen een hogere slelheid bij groeveelheden damp of rook en gebruik de hoge slelheid/snelheden (Boost) alleen voor extreme omstandigheden. Vervang tijdig de koolfilter(s) om de afzuiging van kookgeurtjes zo efectief möglich te houden. Vervang tijdig vetfilter(s) om de gevolgen van vetafzetting zo efectief möglich gegen te gaan. Gebruik buizen van de maximale doorsnede Zoals vermeld in deze gids, voor optimale efficientre en minimale geluidsproductie.

STORINGEN

Bij een storing van de afzuiqkap, voer de volgende controlesuit alvorens de Technische Dienst te raadplegen:

• Als de afzuigkap Niet functioneert:

Controlee of: Controller dat:
- er geen stroomonderbreking is.
- er een slelheid is geseleerd.

Bij een laag rendement van de afzuiigkap:

Controller of: Controller dat:
- de ingestelde snelheid volstaat voor de afgegeven hoeveelheid rook en dampen.
- de keuken is voldoende geventileerd voor een correcte luchttoevoer.
- de koolstofffilter nicht is verzadigd (i.g.v. recirculatie).

• het uittallen van de afzuigkapijdens de normale werkking heeftplaatsgevonden.

• er geen stroomonderbreking is.
• de omnipolare schakelaar Niet is opgetreden.

In geval van storingen, voordat U zich tot de assistentie service wendl, minstens 5 seconden het apparaat van de elektrische voeding doe, door de stekker uit te trekken, en daarna weein invoeren. In het geval dat de storing blijft voorbestaan, wendl U zich tot de assistentie service.

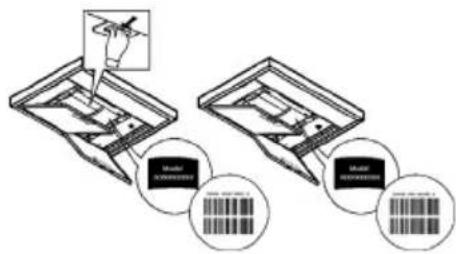

TECHNISCHE GEGEVENS

Niet meegeleverde onderdelen

U kurz de Veiligheidsinstructies, de Handleiding, de Productfiche en de Energiegegevens downloaden:

Op onze website docs.whirlpool.eu
- Gebruik makend van de QR-code
- Anders, contacteerijke Klantenservice (Het telefonnummer staat in het garantieboekje). Wanner u contact neemt met de Klantenservice, gelieve de codes te vermelden die op het identificatieplaatje van het apparaat staan.
