MANUAL DE USUARIO AKR 5593 IX WHIRLPOOL

ES Instrucciones de uso

SV Bruksanvisning

AR

Whirlpool

6

7

8
9

向

向

14b

EN

GENERAL SAFETY

Se o exaustor foridotado defilros de carva ativo,estes deverao ser retirados.

Versão filtrante

• Antes delearvaracabo qualquier operacionde limpieza o mantenimiento,desconectar la campana de la alimentacionelectrica desenchufando la clavija o desconnectando el interruptor general de la vivienda.

• Para todas las operaciones de instalación y mantenimiento utilizar los guantes de trabajo.

• El aparato pueda ser uso por niños mayores a 8 años y por personas con discapacidades físicas, sensoriales o mentales, o con falta de experiencia o de conocimiento necessario, previsto que estén bajo vigilancia o antes de que las mismas hayan recibido instrucción relacionada con el uso seguro del aparato y de la comprensión de los peligros inherentes a este.

• Los niños deben ser supervisados para asegurar de que no juguen con el aparato.

• La limpieza y el mantenimiento no deben ser realizados por niños sin debida supervisión.

• La habitación debe estar suficientemente ventilada cuando la campana se usa contemporáneamente con otros dispositivos a combustión de gas uthers combustibles.

• La campana debe ser limpiada con fecuencia, tanto internamente como externamente (POR LO MENOS UNA Vez AL MES), en todo caso seguir lo que se indica expresamente en las instrucciones de mantenimiento.

• La inobservancia de las normas de limpieza de la campana y del cambio y la limpieza pueda comportar riesgo de incendios.

• Es estRICTamente prohibido flamear los alimentos bajo la campana.

• Para la sustitución de la lámpara sólo utilizar el tipo de lámpara indicado en la sección de mantenimiento/sustitución de este manual.

El uso de una llama libre es perjudicial para los filtros y pueda provocar incendios, por lo tanto, deben evitarse en cualquier caso.

Los fritos deben realizarse con cuidado para estar que el aceite caliente prenda fuego.

ATENCION: Cuando la plac de coccion está functioning las partes accesibles de la campana pueda calentarse.

• No conectar la unidad a la red electrica hasta que la instalacion sea totalmente completada.

• En cuando a las medias sociales y deseguidaradoadoptar para la descarga de los humos,seguir strictamente lo previsto por los relogementos de las autoridades locales competentes.

• El aire aspirado no debe ser transporte en un conductor usado para la descarga de humos producidos por dispositivos de combustion a gas u other combustibles.
• No utiliser nideojar la campana sin las luces correctamente instaladas bajo al possible riesgo de descarga electrica.
• No utiliser nunca la campana sin la rejilla montada correctamente!
• La campana NUNCA doit utiliser como una superficie de apoyo a menos que así se indique inicialmente.

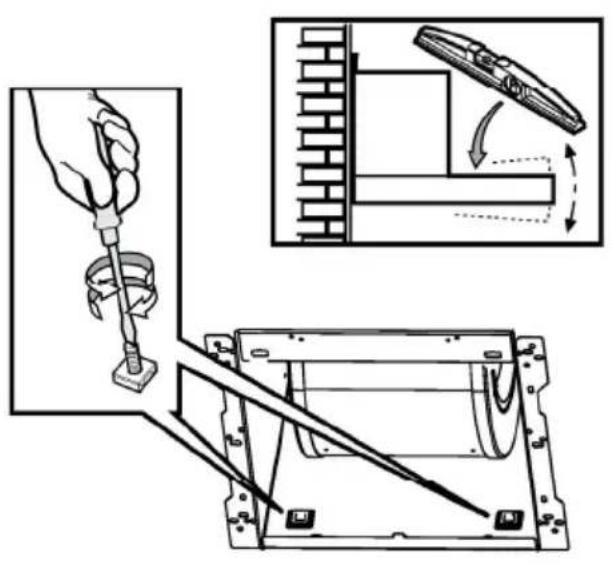

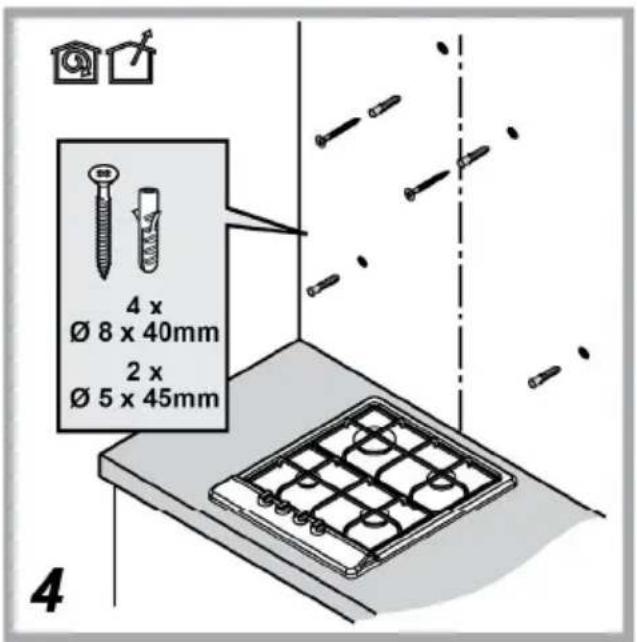

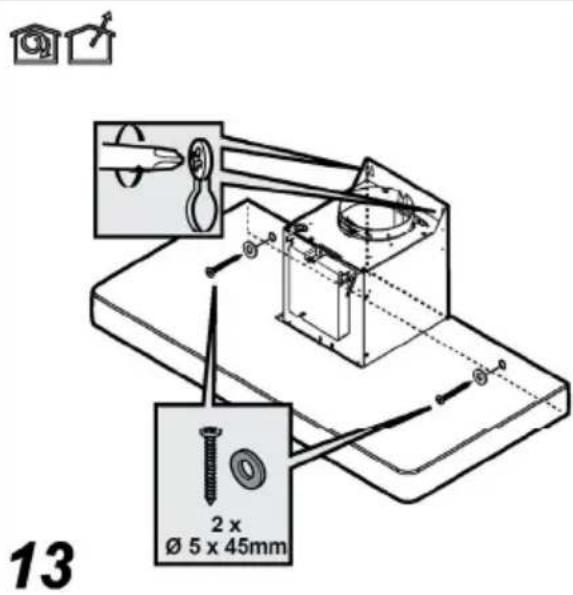

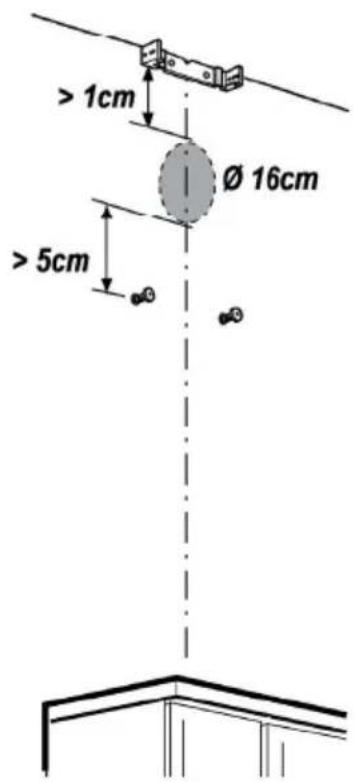

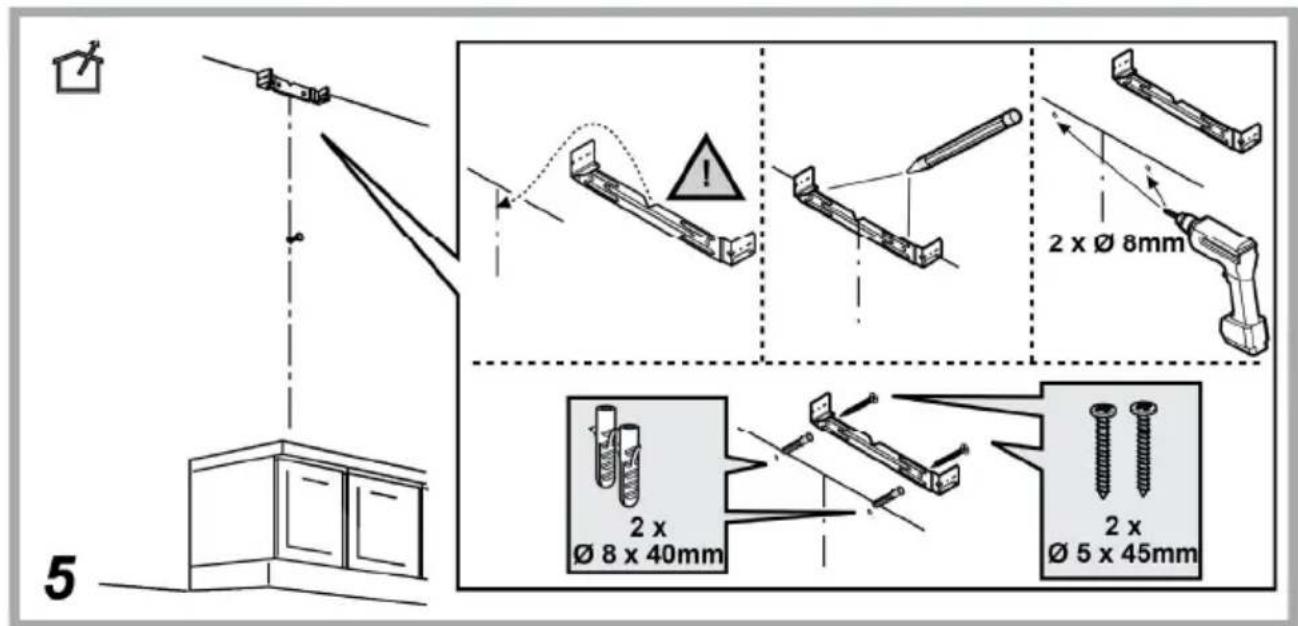

• Utilizar solo los tornillos para fjacion suministrados con el producto para su instalacion, o, si no se suministran, comprar el tipo correcto de tornillos. Utilizar la longitud correcta para los tornillos que se identican en la Guia de instalacion.
• En caso de duda, consulutar el centro de asistencia autorizzato o un similar personal calificado.

ATENCLION!

Si no se instalan los tumillos y elementos de fijacion de acuerdo con estas instrucciones se peut incurrir en riesgos de naturaleza.
elctricos.
- No utiliser con un programador, temporizador, mando a distanciaSeparated o cualquier(other dispositivo que se active automatistically.

Mantener a los niños menos de 3 años alejados del equipo. Sin la vigilancia constante de unadulto,mantener el equipo alejado del alcance de niños menos de 8 años.

ATENCLON: el equipo no está destinado para ser puesto en functiunamento mediate un dispositivo externo o un systema de mando a distancia separado.
Estequipmentnoestadestinadoalusoprofessional.Noutilizarel equipoalabierto.

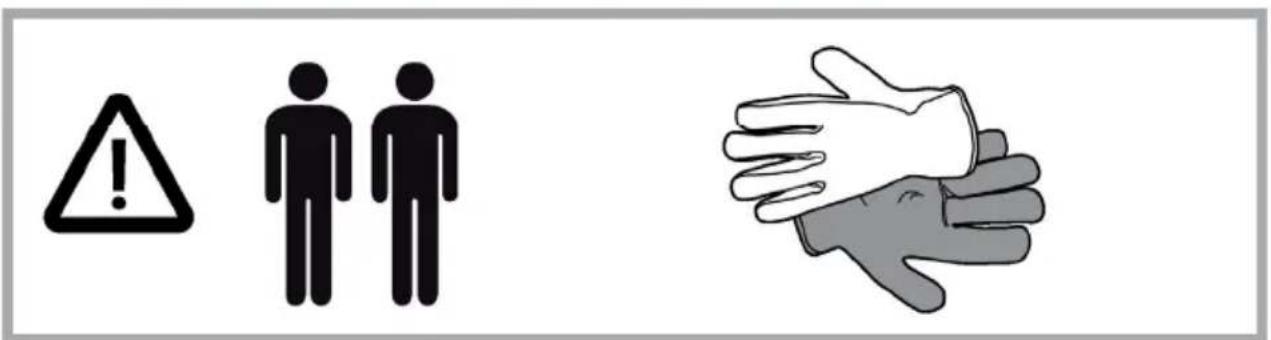

Para evaporar el riesgo de lesiones personales, el equipo debe ser movilizado e instalado por dos o mas personas.
La instalacion, incluye ademas eventuales empalmes para la alimentacion hidrica (si estan previstos) y las conexiones elctricas, y las intervenciones de reparacion deben ser realizadas por personal qualificado.

Al finalizar la instalacion, conservar el material de embalaje (partes en plastico, polistireno, etc.) fuea del alcance de los niños para evitar el riesgo de asfixia.

No utilizeg el equipo cuando se está mojado o descalzo.

Nunca utiliser equipos para limpieza a vapor - riesgo de descarga electrica.

El material del embalaje es recicable al 100% y está marcado con el símbolo de reciclaje

La campana peut ser différente con besoin a los dibujos de este manual, excepte las instruetiones para su uso, la manutencion y la instalacion son las malmas.

Atengase estrectamente a las instrucciones del presente manual. Se declina cada responsabilidad por eventuales invenrientes, daños o incendios provocados al aparato originados por la inobservancia de las instrucciones colocadas en este manual. La campana extractor ha sido idea para la aspiracion de humos y vapeores producidos durante la coccion y para el uso domestico.

Es importante guardar este manual para poder consultar si fuera necessario. En el caso de vente, de inutilidad o de mudanza, asegurar que quede+junto al producto.
Leer atentamente las instrucciones:contiene importantes informaciones sobre la instalacion,el uso y la seguidad.
No realizar variaciones electricas o mecanicas en el producto o en el tubo de escape.
- Antes de instalar el aparato,controlar que todas sus partes no esten dañas. En caso contrario llamar al revendedor y no realizar la instalacion.

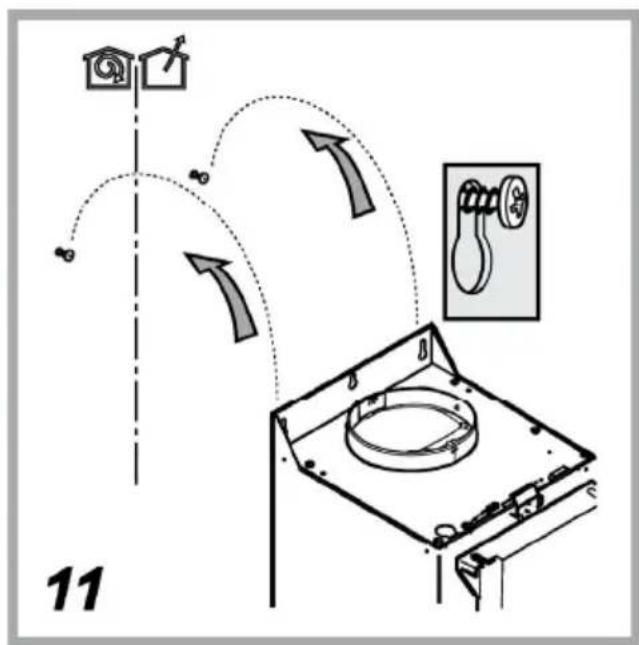

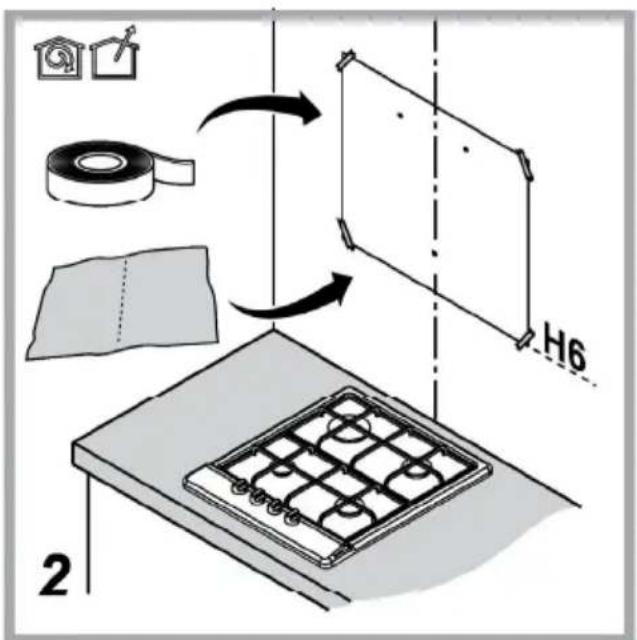

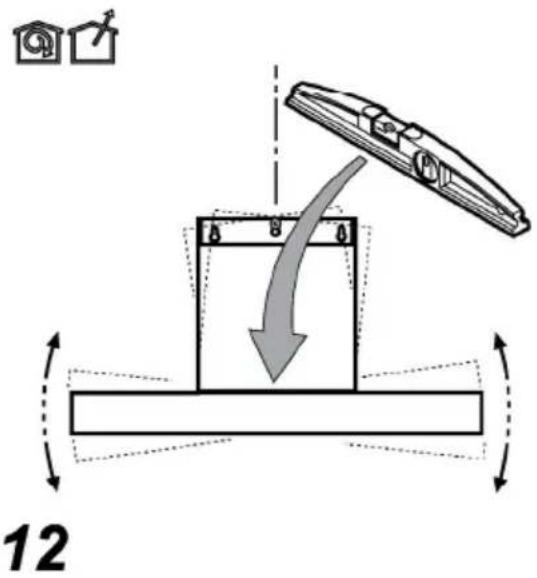

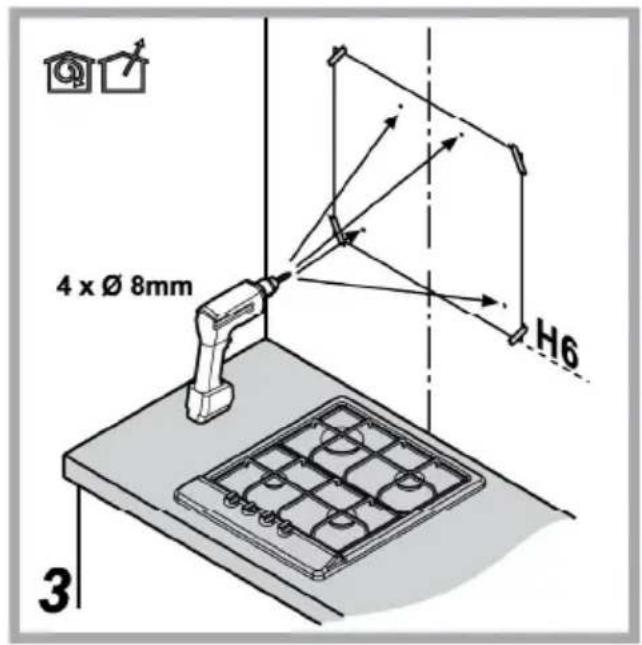

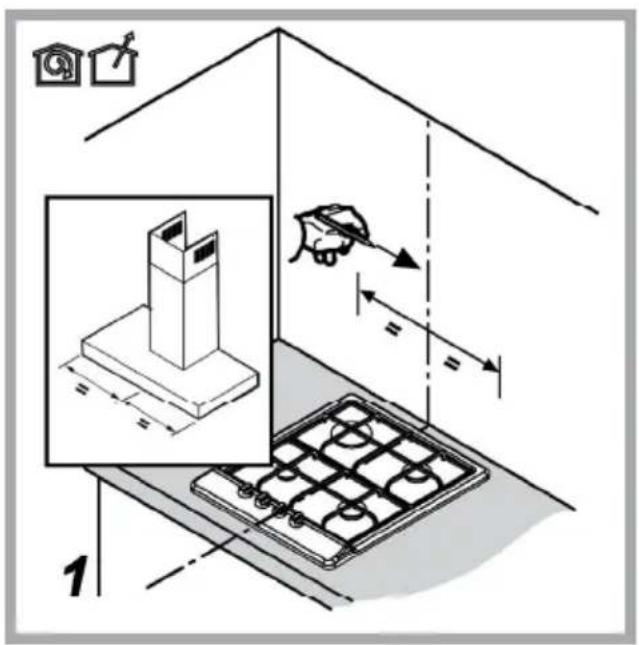

La distancia minima entre la superficie de cocción y la parte más bajo de la campana no debe ser inferior a 50cm en el caso de cocinas electricas y de 65cm en el caso de cocinas a gas o mixtas.

Si las instrucciones para la instalacion del dispositivo para cocinar con gas especifcan una distancia mayor, hay que tenerlo en consideracion.

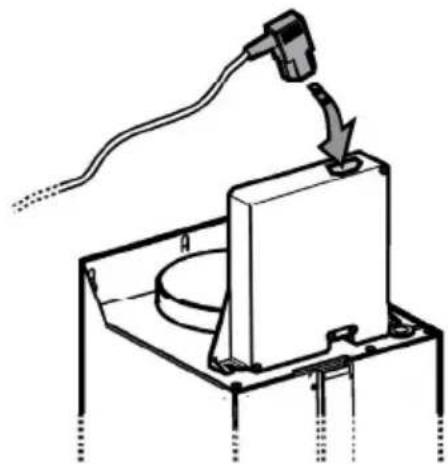

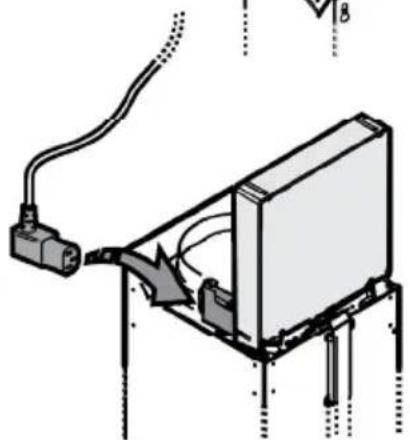

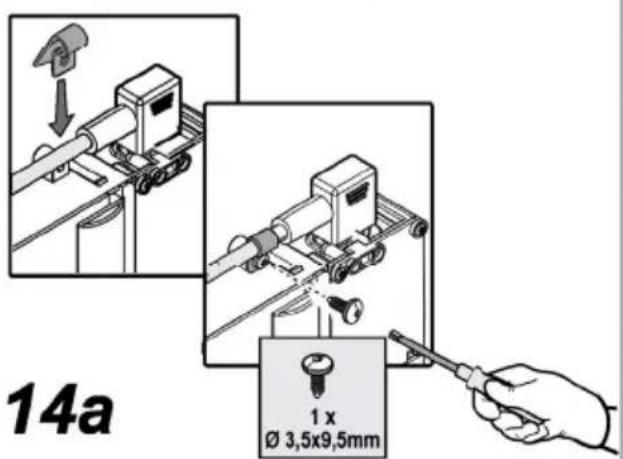

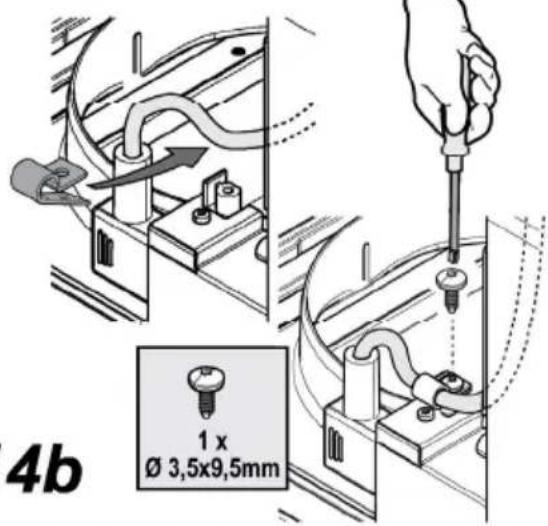

CONEXION ELECTRICA

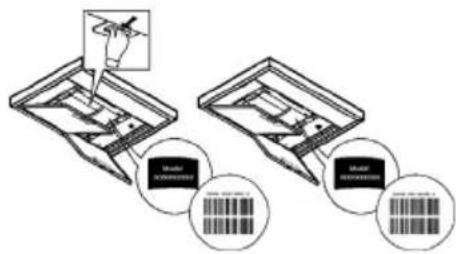

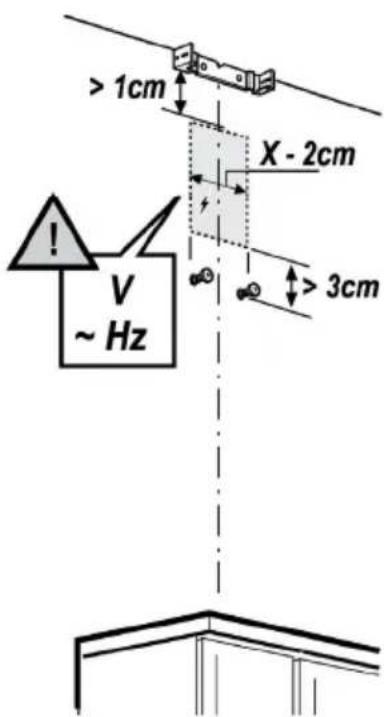

La tensión de red debe corresponder con la tensión indicada en la etiqueta colocada en el interior de la campana. Si es suministrada con un enchufe, conectar la campana a un enchufe conforme a las normas en vigor y colocarlo en una zona accesible, aunupones de la instalación. Si no es suministrada con enchufe (conexión directa a la red) o clavija y no es posible situarla en un lugar accesible, aunupones de la instalación, colocar un interruptor bipolar de acuerdo con las normativas, para asegurarse la desconexión completa a la red en el caso de la categoria de alta tensión III, conforme con las reglas de instalación.

ATENCLION!

Antes de reconectar el circuito de la campana a la red y de vericar el correcto funciona, controlar siempre que el cable de red fue montado correctamente.

Si el cable no dispone de enchufe, conecte los cables tal como indica lasuma table:

Tensión y Frequencia de la red electrica Conexión por cable

Consultar el valor indicado en la etiqueta de caracteristicas dentro de la campana.

Sustitución del cable de alimentacion

La campana está provista de un cable de alimentacion especial; si el cable se daña, Solicite uno nuevo al Servicio de Asistencia Técnica.

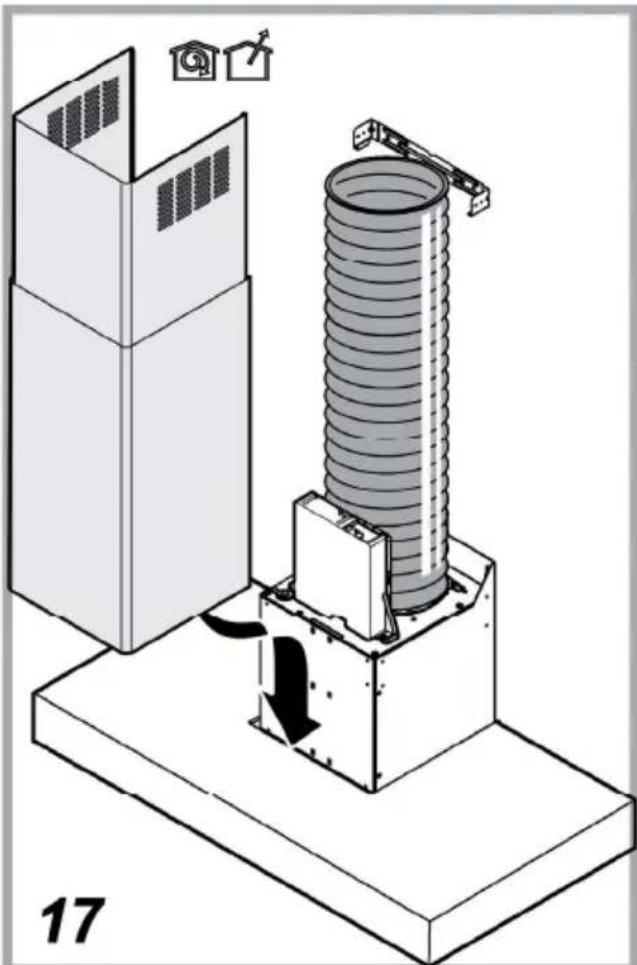

EXTRACCION DE AIRE

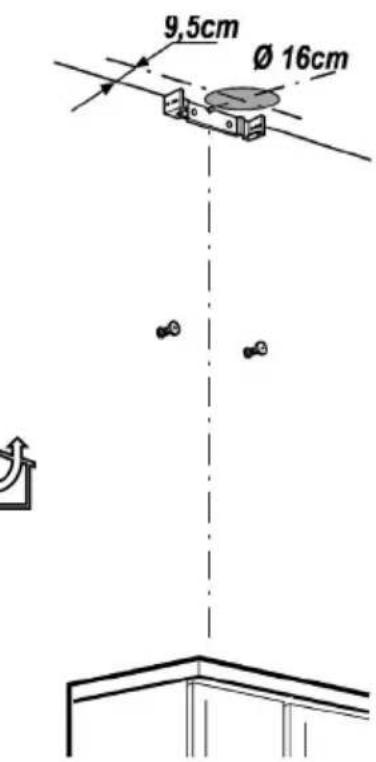

(Para las versiones aspirantes)Conectar la campana en los tubos y en los orificios de escape de pared con dimetro equivalente a la calidad del aire (brida de empalme).

El uso de tubos u orificios de escape de pared con diametro inferior, determinar a una reduccion de los rendimentos de la aspiracion y un drastico aumento del ruido.

Se deslinda responsabilidad.

Utilice unconducto cuya longitud sea la minima indispensable.
Utilice un conducto con el menor numero posible de curvas (angulo maximo de la curva: 90^
Evite los Cambios drásticos en la sección del conductor
! LaEmpresa declina cada responsabilidad en caso de que estas normas no Sean respetadas!

FILTRANTE O ASPIRANTE?

! Su campana extractor está lista para ser usada en version aspirante.

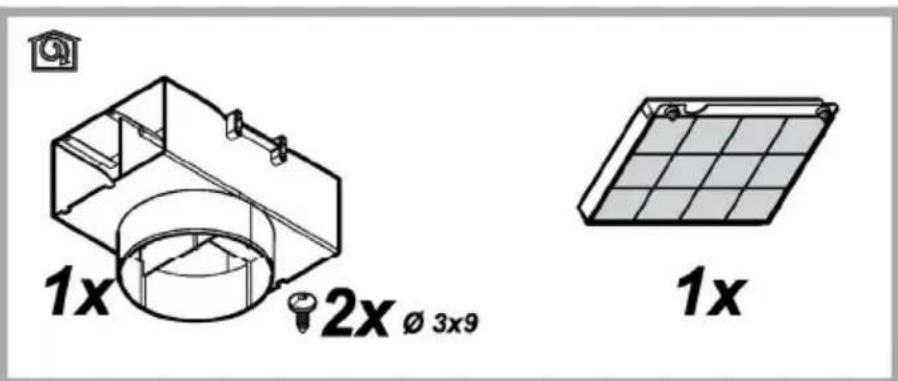

Para usar la campana en version filtrante se instala el KIT ACCESORIO.

Controle en las primeras paginas de este manual si el KIT ACCESORIO ya está proveido o si hay que comprarlo.

Note: Si proveido, en algunos casos, el Sistema de filtracion aadado a base de carbones activos podria estar ya instalado en la campana.

Las informaciones para la transformacion de la campana en version aspirante a version filtrante ya estan presentes en este manual.

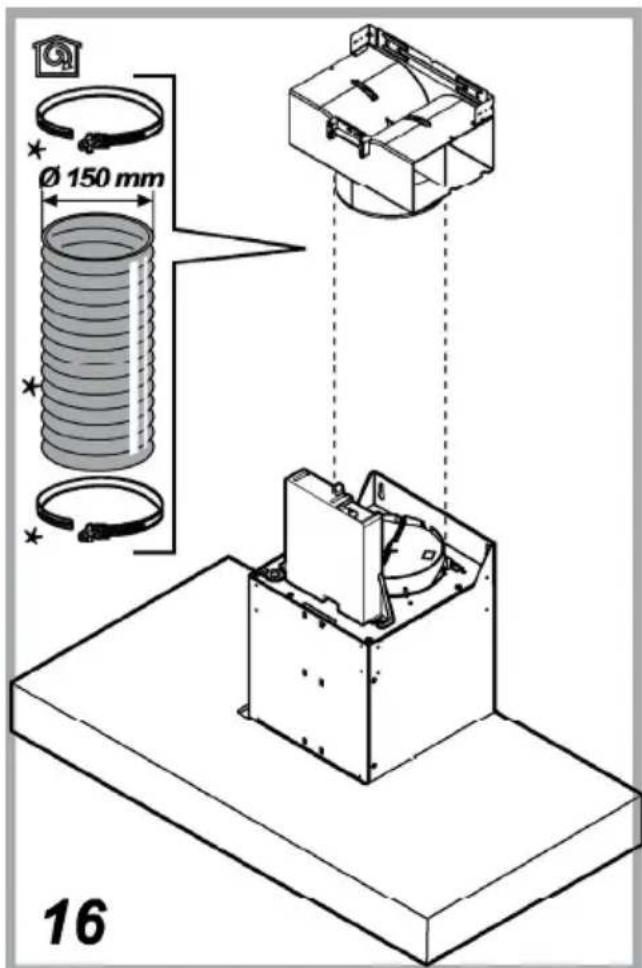

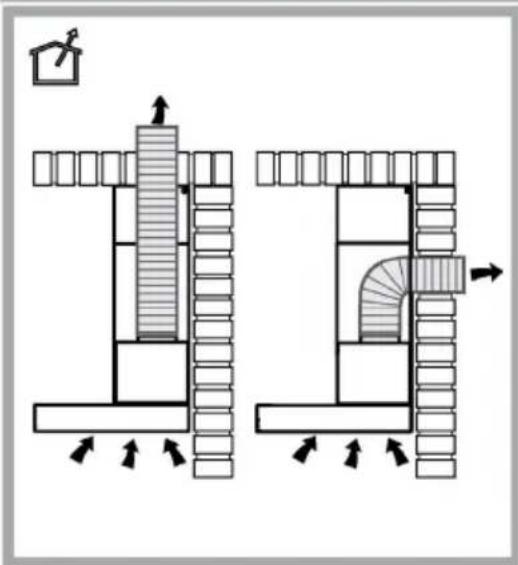

Version aspirante

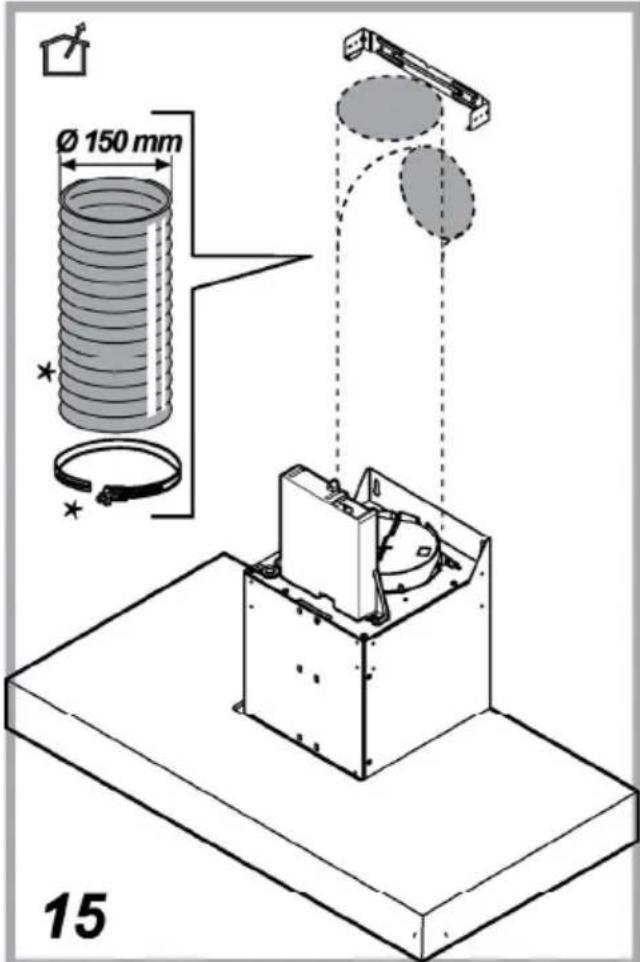

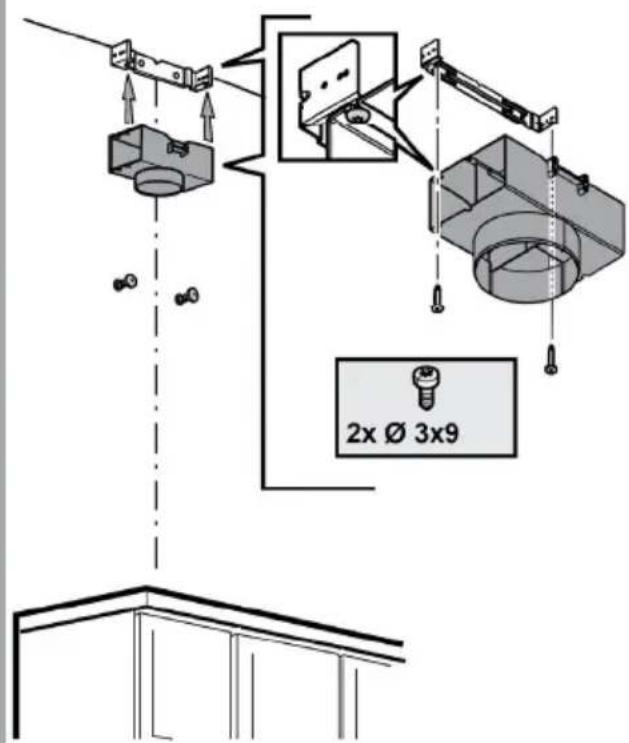

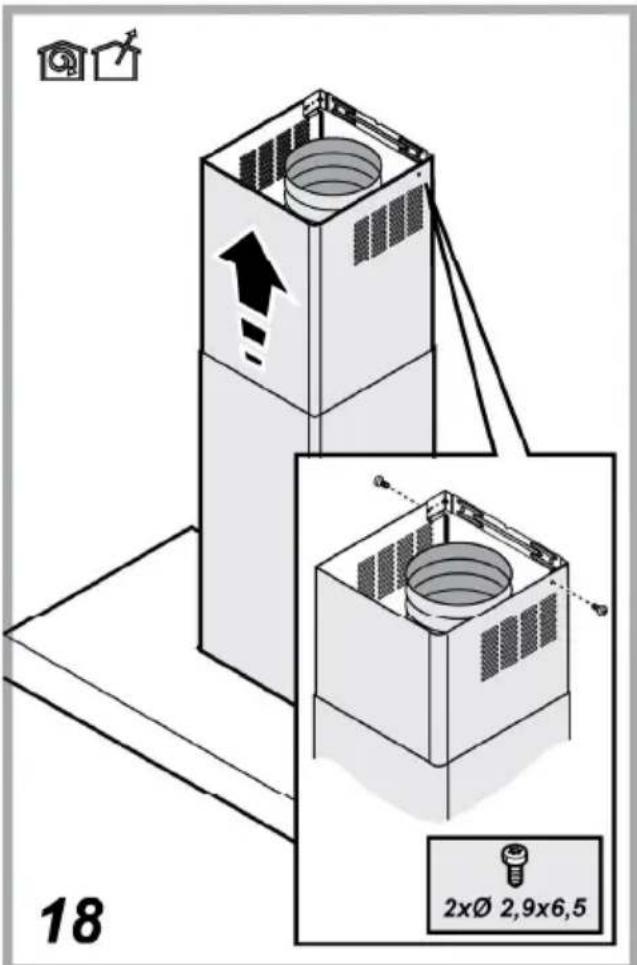

El vapor es evacuado hacía el exterior a travers de un tubo de escape introducido en el aró de sujección que se encuesta arriba de la campana.

ATENCLION!

El diametro del tubo de escape debe ser igual al diametro del aro de sujec tion.

ATENCLION!

Si la campana está provista de FILTER de carbón, hay que sacarlo.

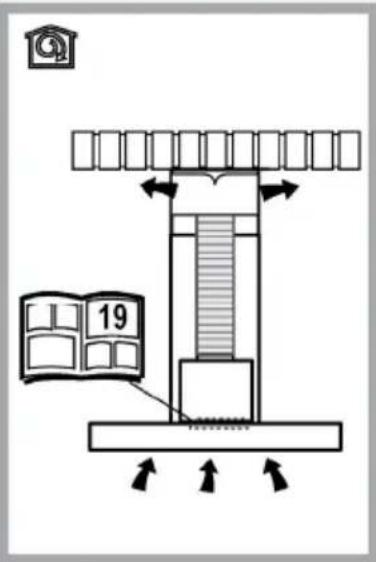

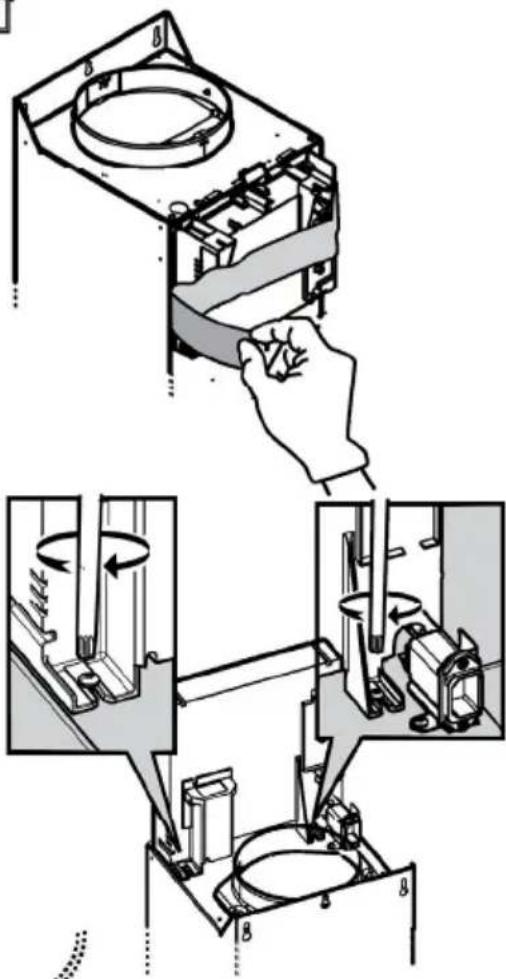

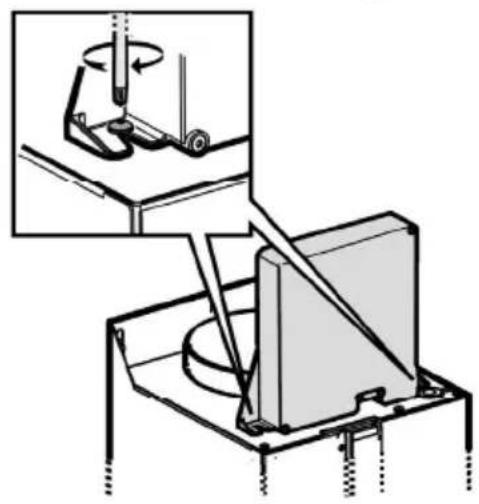

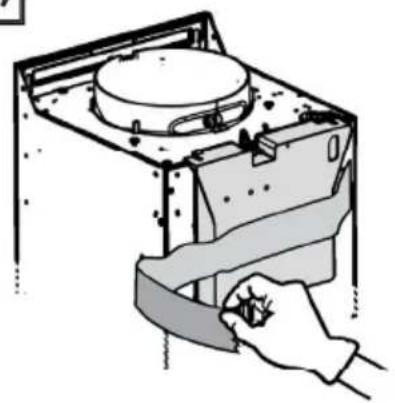

Version filtrante

El aire aspirado vendr desgraso y desodorizo antes de ser alimentado de nuevo en la habitacion.

Para usar la campana en esta version esnecessary instalar un systemadefiltracion adiconal a base de carbon activado.

MANDOS

La campana está dotada de un panel de mandos con control de las velocidades de aspiración y control de encendido de la luz para la iluminación del plano de cocción.

T1. Interruptor luz ON/OFF.
T2. Interruptor OFF/ velocidad 1
T3. SeLECTION velocidad 2
T4. SeLECTION velocidad 3

MANTENIMIENTO

Limpieza

Para la limpieza, utilise EXCLUSIVAMENTE un paño impregnado de detergente liquido neutro. iNO UTILICE UTENSILOS O INSTRUMENTOS PARA LA LIMpieZA! No utilise produits que contengan abrasivos. iNO UTILICE ALCOHOL! iNO UTILICE DESINFECTANTES NI PRODUCTOS QUE CONTENGAN CLORO!

Mantenimientos de los filtros antigrasa

Retiene las particulas de grasa producidas cuando se cocina. Debe limpiarse una vez al mes (o cuando el sistema de indicacion de saturacion de los filtres - si está previsto en el modelo que se posee - indica esta necessities) con detergentes no agresivos, manualmente con un cepillo de cerras suaves o bien en lavavajillas a bajas temperatas y con ciclo breve.

Con el lavado en el lavavajilla el filtro antigrasa metalico puede destenirse pero sus caracteristicas de filtrado no cambian absolutamente.

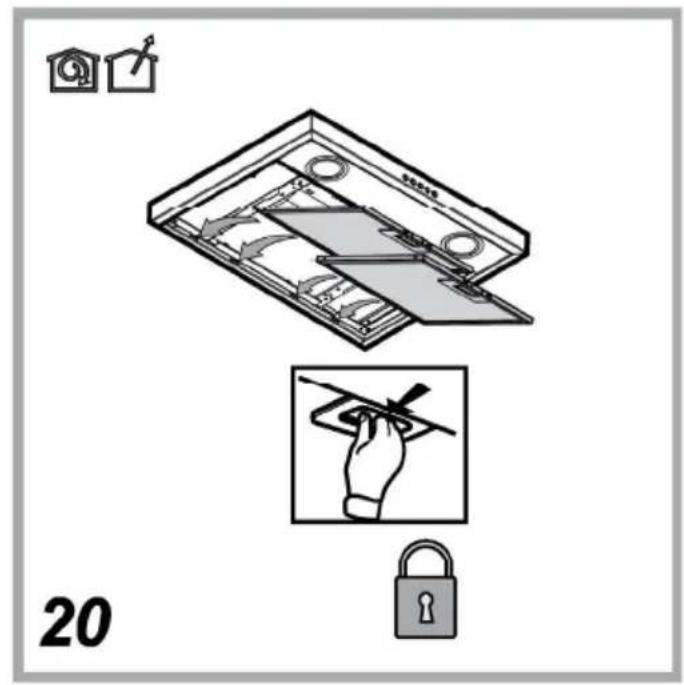

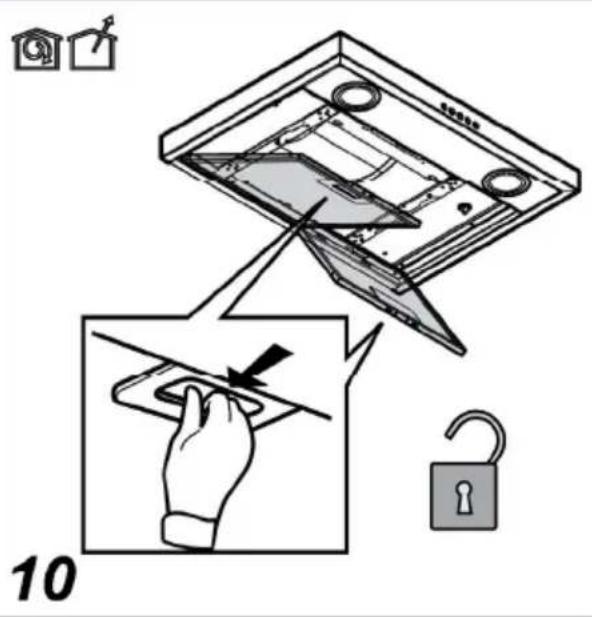

Para desmontar el filtro antigrasa, tirar de la manija de desenganche de muelle.

Mantenimiento del filtró al carbón

Retiene los oleros desagradables producidos por la cocción de alimentos.

El filtro de carbón activado se satura cuando de un tiempo de uso,dependiendo del tipo de coccción de alimentos y la regularidad con que se limpia el filtro de grasa. Enequalquier caso es必須o sustituir el cartucho al menos cada 4 meSES (o cuando el sistemas de indication de saturacion de los filtros - si está previsto en el modelo que se posee - indica esta necessities).

NO puede lavarse o reciclarse.

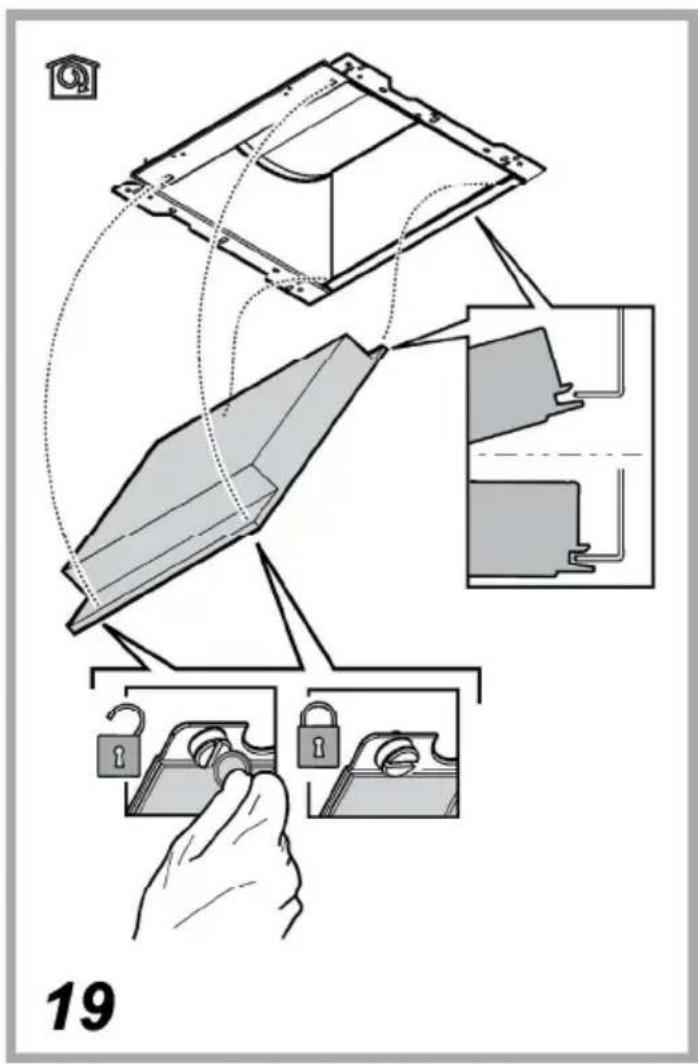

Montaje

Enganchar el filtro de carbón activo primero, posteriormente sobre la pestaña metalica de la campana, y después en la parte anterior con las dos perillas.

Desmontaje

Qutar el filtro de carbón activo girando 90^ grados las perillas que lo fjan a la campana.

Sustitución de la lámpara

Desconecte el aparato de la red electrica.

Atencion! Antes de tocar las lamparas asegurese de que esten frias.

Sostituir la lampara danada.

Utilizar solo lámparas LED de max 2,5W-E14. Para mayores detalles, consultar la hija anexa "ILCOS D" (posicion alfanumérica "1e").

ELIMINACION

Este aparato leva el marcado CE en conformidad con la Directiva 2012/19/EC del Parlamento Europeo y del Consejo sobre residuos de aparatos electricos y electrónicos (RAEE).

La correcta eliminacion de este producto evita consecuencias negativas para el medioambiente y la salute.

El sibolo en el producto o en los documents que se incluyen con el producto, indica que no se puedaatar como residuo domestico. Es necessarioentarlo en un punto de recogida para reciclar aparatos electricos y electronicos.

Deséchelo con correlo a las normas medioambienteles para eliminación de residuos.

Para Obtener informacion mas detallada sobre el tratamento, recuperacion y reciclaje de este producto,pongase en contacto con su Municipalidad, con el service de eliminacion de residuos urbanos o la Tienda donte adquirio el producto.

Aparato diseñado, probado y fabricado de acuerdo con:

• Seguridad: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Prestación: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Sugerencias para un uso correcto con el fin de reducir el impacto ambiental: Encienda la campana a la velocidad minima cuando empiece a cocinar y mantenga en marcha durante uno horas antes de haber begun de cocinar. Aumente la velocidad solo si se produjera una gran calidad de humo y vapor y use la velocidad o velocidades turbo solo en situaciones extremas. Cambie el filtro o filtros de carbón cuando sea NEEDO para mantener un buena rendimiento en la reduccion de los ofores. Limpie el filtrlo o filtros de grasa cuando sea NEEDo para mantener un良好 rendimiento del filtrto de grasa. Utilice el diametro maximal del systema de conductos indicado en este manual, para optimizar el rendimiento y minimizar el ruido.

Si alguna pieza parece no funcionar, realice los siguientes controles antes de llamar al Servicio de Asistencia:

• Si la campana no funciona:

Compruebe que:

• no haya interruptions de corrente.

• se haya seleccionado una velocidad.

• Si la campana presenta un rendimiento escaso:

Compruebe que:

• La velocidad del motor seleccionada es suficiente para la cantidad de homo y vapores emitida.
• La cucina está suficientemente ventilada para permitir una toma de aire.

• el filtro de carbón no está gastado (campana en version filtrante).

• Si la campana se ha apagado durante el funcionaismo normal:

Compruebeque:

• no haya interruptions de corrente.
• el dispositivo de interrupción omnipolar no se ha disparado.

En caso de eventuales anomalías en el funciona, antes de dirigirse al service de asistencia, desconectar el aparato de la alimentación electrica, extrayendo el enchufe al menos durante 5seguidos,ydesqués conectarlo nuevamente. Si la anomía de funciona no desaparece, dirigirse al service de asistencia.

DATOS TÉCNICOS

Alto (cm)	Ancho (cm)	Fondo (cm)	Ø del tubo de salute (cm)
61,9-114,7	89,8	45	15
70,6-114,7
61,9-114,7	59,8	45	15
70,6-114,7

CE

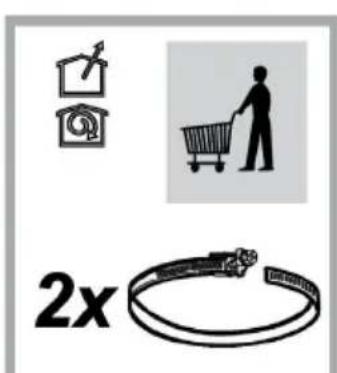

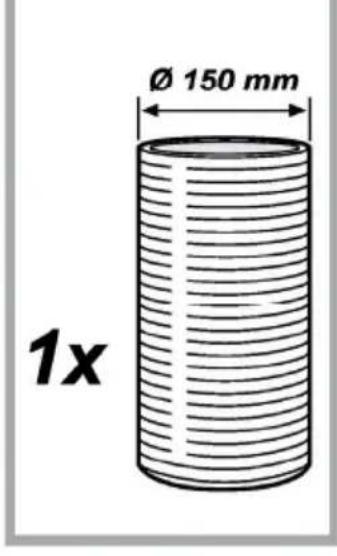

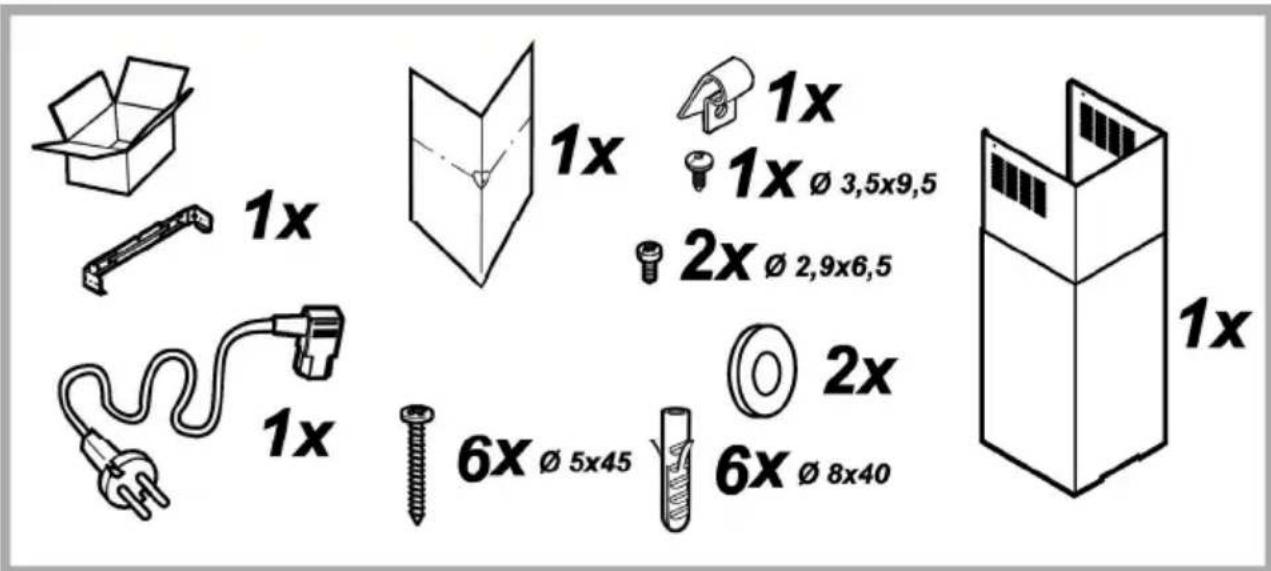

Componentes no suministrados con el producto

Puede descargarse las Instrucciones de seguidad, el Manual del usuario, la Ficha del producto y los Datos de energia:

• Visitando nuestra páginaweb docs.whirlpool.eu
• Usando el número QR
• Internacionalmente, para la persona de los Estados Unidos, se le han aplicado a la law of the land under these laws.
• Para el generalidad y para la law of the land, se les aplicaran en el caso de la law of the land.
• Para el generalidad y para la law of the land, se les aplicaran en el caso de la law of the land.
• Para el generalidad y para la law of the land, se les aplicaran en el caso de la law of the land.
• Para el generalidad y para la law of the land, se les aplicaran en el caso de la law of the land.
• Para el generalidad y para la law of the land, SE ha tenido como un asido a la law of the land.
