GEBRUIKSAANWIJZING AM09AA1GAA HAIER

installatie en gebruikershandleiding

Hartelijk dank voor het selecteren van dit neue model van draagbare airconditioner, Lees deze gebruiksAanwijzing aandachtig door voordat u deze Toestel. Houd deze handleiding goed voor toekomstig gebruik.

INHOUDSOPGAVE

VEILIGHEID VAN DE AIRCONDITIONER 2

ONDERDELEN EN FUNCTIONS 3

INSTALLATIEVEREISTEN-3

Gereedschappen en onderdelen 3
Locatievereisten 4
Elektrische vereisten 4.

INSTALLATIE-INSTRUCTIES-5

Stap 1-uitpakken Air Conditioner .5
Stap 2-Installer uitlaat nozzle aan hoofdvenster paneel .5
Stap 3-Bevestig uitaatpijp assemblage aan het venster paneel 5&6
Stap 4-Sluit de Uitlaatslang aan op de airconditioner.6
Stap 5-Volledige installment 6

CONFIGURATIESCHERM 7

Knuppen 7
Afstandsbediening 8
Indicatielampjes 8

AIR CONDITIONER GEBRUK 8

DRAINAGE INSTRUCTIE 9

AIR CONDITIONER ZORG. 10

Reiniging 10
Lucht filters. 10
Interne water tank 10
Opslag 10

PROBLEEMOPLOSSEN 11

SECICATION 12

RECORD HOUDEN

Bedankt voor het aanschaffen van dit GE-product.Deze handleiding zal u helpen om de Beste prestaties van uw nieuwe airconditioner.

Voor toekomstig referentie, registreert het model en het serienummer dat op het etiket op de kant van uw airconditioner worden gevestigd, en de datum van aankoop.

Ontkoppel uw aankoopbewijs in deze handleiding om zo nods garantieservice te krijgen.

Model nummer

Serienummer

Datum van aankoop

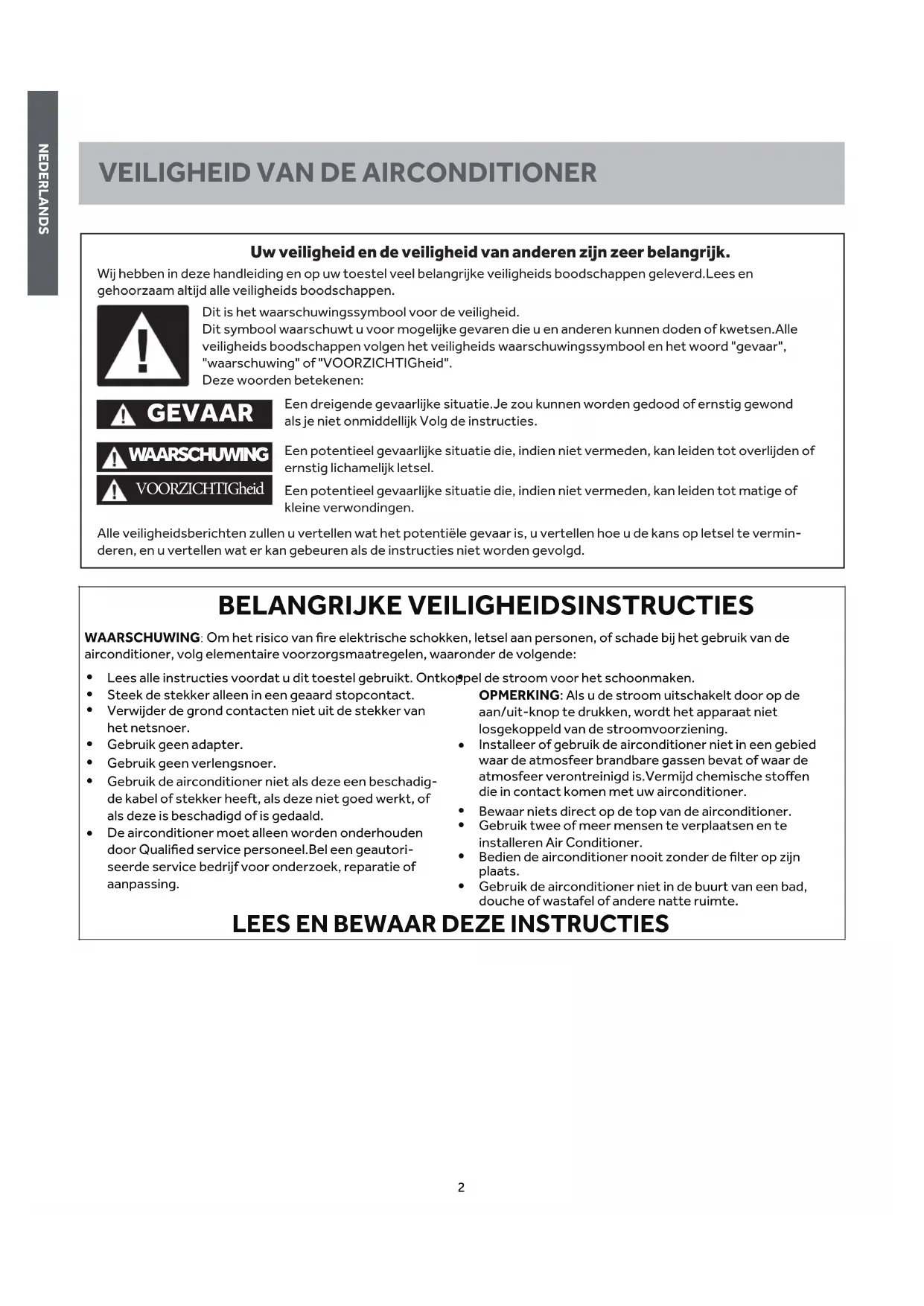

VEILIGHEID VAN DE AIRCONDITIONER

Uw verilgheid en de verilgheid van anderen zijn zeer belangrijk.

Wij hebden in deze handleiding en op uw toestel veel belangrijke veiligheids boodschappen geleverd. Lees en gehoorzaam.altijd alleveiligheids boodschappen.

Dit is het waarschuwingssymbol voor de veiligheid.

Dit symbol waarschuwt u voor möglichke gevaren die u en anderen+kennen doden of kwetsen.Alle veiligheids boodschappen volgen het veiligheids waarschuwingssymbol en het woord "gevaar", "waarschuwing" of "VOORZICTTIGheid".

Deze woorden betekenen:

GEVAAR

Een dreigende gevaarlijke situatie. Je zou können worden gedood of ernstig gewond als je Niet onmiddelijk Volg de instructies.

WAARSCHUWING

Een potentieel gevaarlijke situatie die, indien nicht vermeden, kan leiden tot overlijden of ernstig lichamelijk letsel.

VOORZICTTGheid

Een potentieel gevaarlijke situatie die, indien nicht vermeden, kan leiden tot matige of petite verwondingen.

Alle verilgheidsberichten zullen u vertellen wat het potentielle gevaar is, u vertellen hoe u de kans op letsel te verminderen, en u vertellen wat er kan geleuren als de instructies nicht worden gevolgd.

BELANGRIJKE VEILIGHEIDSINSTRUCTIES

WAARSCHUWING: Om het risico van fire elektrische schokken, letsel aan Personen, of schade bij het gebruik van de airconditioner, volg elementaire voorzorgsmaatregelen, waaronder de volgende:

Lees alle instructies voordat u dit toestel gebruikt. Ontkoppel de stroom voor het schoonmaken.

• Steek de stekker alleen in een geaard stopcontact.
• Verwijder de grond contacten Niet uit de stekker van het netsnoer.
• Gebruik geen adapter.
• Gebruik geen verlengsnoer.
• Gebruik de airconditioner Niet als.Deze een beschadigde kabel of stekker heeft, als.Deze Niet goed werkt,of als.Deze is beschadigd of is gedaald.
• De airconditioner要去 alleen worden onderhonden door Qualified service personneel.Bel een geautori-seerde service bedrijf voor onderzoek, reparatie of aanpassing.

OPMERKING: Als u de stroom uitschakelt door op de aan/uit-knop te drukken, worden het apparaat Niet losgekoppeld van de stroomvoorziening.

• Installer of gebruik de airconditioner Niet in een gebied waar de atmosefer brandbare gassen bevat of waar de atmosefer verontreinigd is.Vermijd chemische stoffen die in contact komen met uw airconditioner.
• Bewaar niets direct op de top van de airconditioner.
• Gebruik twee of meer mensen te verplaatsen en te installereren Air Conditioner.
• Bedien de airconditioner nooit zonder de filter op+zijnplaats.
• Gebruik de airconditioner Niet in de buurt van een bad, douche of wastafel of andere natte ruimte.

LEES EN BEWAAR DEZE INSTRUCTIES

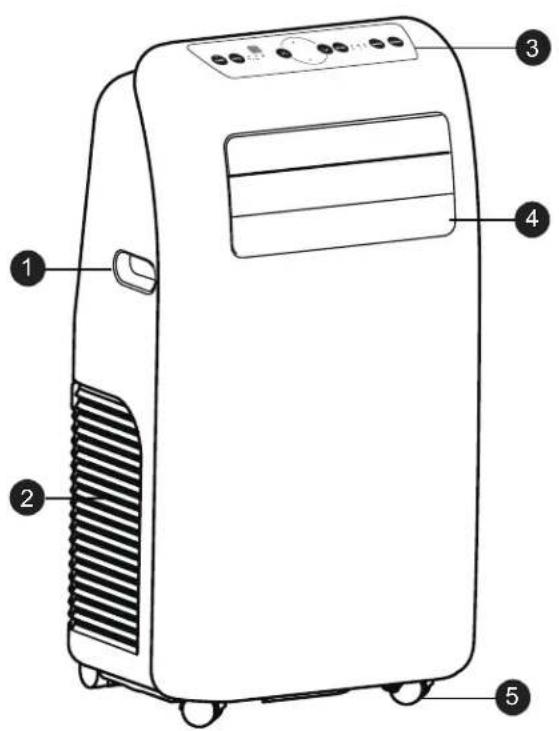

ONDERDELEN EN FUNCTIONS

1 Handvat
② Luchtinlaat
③ Bedieningspaneel
④ Windgids
Caster

6 Luchtinlaat
⑦ Luchtuitlaat
Ontvochtigingsmondstuk voor ontvochtiging
9 Luchtinlaatrooster

INSTALLATIEVEREISTEN

GEREEDSCHAPPEN EN ONDERDELEN

Verzamel de benodigde gereedschappen en onderdelen voordat u met de installment begint.

GEREEDSCHAP NODIG

• Platte schroevendraaier

ONDERDELEN GELEVERD

Hoofdvenstervenster

• Extensiepaneel

Uitlaatpijpmontage

Schroef (2)

1 voor uitbreidingsspanelen 1 voor mondstuk

- Afstandsbedieten
voor alleen koeling
Model

- Afstandsbediening voor koeling en verwarming Model

LOCATIEVEREISTEN

• Plaats de airconditioner op een vlakke ondergrond op eenplaats die ten minste 51 cm van een muur is verwijderd.
  OPMERKING:Er moet een minimale afstand van 51 cm:tussen de airconditioner en de muur worden aangehouden om een goede luchtstroom te garan-deren
• Houd een vrij ruimte van minimaal 51 cm rondom de airconditioner aan om de luchtstroom Niet te blokkeren
• Houd de airconditioner vrij van obstructies zoals gordijnen, rolgordijnen, enz.
• De uitlaatslang要去 vrijlijk van obstructies.
• Plaats de airconditioner Niet op een onstabel of verhoogd oppervlak, waar dat deze zou+kennen vallen en schade of letsel zou+kennen veroorzaken.
• Plaats de airconditioner Niet in direct zonlicht of in de buurt van een warmtebron zoals plintverwarmers, kachels, enz.
• Het raampaneel kan worden geinstalleerd in een raam met een opening van maximaal 90cm tot maximaal 130cm .

Gevaar voor elektrische schokken

Sluit deze alleen aan op een geaard stopcontact.

Verwijder de aardingscontacten Niet van de stekker van het netsnoer.

Gebruik geenadapter..

Gebruik geen verlengsnoer.

Het Niet opvolgen van deze instructies kan leiden tot overlijden, brand of een elektrische schok.

VOEDINGSKABEL

Bedrading Vereisten

230 Volt, 50Hz, 16-amps gefuseerd geaard stopcontact
- Het gebruik van eenijdvertragendezekering of eentijdvertragende stroomonderbreker worden aanbevolen.
- Gebruik alleen een special circuit..

OPMERKING:Gebruik geen andere elektrische apparaten op dit circuit of u de reis van de stroomonderbreker/zekering.

Als deze voedingskabel beschadigd is, kan diesen nicht worden gerepareerd. Het要去 worden verrangen door een koord van de fabrikant van het product.

VEREISTE AARDING METHODE

Deze airconditioner要去 geaard zich. De airconditioner is uitgerust met een voedingskabel die een aarding plug heeft. Het netsnoer要去 worden aangesloten op een paring, geaard stopcontact en geaard in overeenstemming met alle lokale codes en verordenen.

230V
16 Amp

INSTALLATIE-INSTRUCTIES

STAP 1-UITPAKKEN AIR CONDITIONER

WAARSCHUWING

Overmatig gewicht gevaar

Gebruik twee of meer mensen om de airconditioner te verplaatsen en te installeren.

Als u dit Niet doet, kan dit leiden tot rug- of ander letsel.

• Verwijder verpakkingsmaterialien. Bewaar de doos en de schuimverpakking voor het opbergen van de airconditioner wonneer deze Niet in gebruik is.
  OPMERKING: Er zijn GEEN verpakkingsmaterialen binnen de airconditioner te verwijden-niet open de kast.
• Verwijder alle verpakkingsmaterialial op de juiste wijze.
  Voorzichtig omgaan met de airconditioner.
• Houd de airconditioner rechtop en waterpas. Stel de airconditioner Niet op+zijn Kant, voor,chter of ondersteboven.

STAP 2-INSTALLLEER HOOFDVENSTER PANEEL EN VERLENGTH PANELEN

OPMERKING: Afhankelijk van de groote van uw vensteropening, gebruik het hoofdpaneel en een of beiden van de uitbreiding panelen.

1. Open het venster enplaats het hoofdvenster paneel in het venster.

OPMERKING: De venster assemblage is ontworpen om een verticaal dia of horizontala dia venster aan te passen.

Vertical schuifvenster

a

Hoofdvenster paneel

HORIZONTAAL SCHUIFVENSTER

a

Hoofdvenster paneel

1. Pas het paneel van de uitbreiding aan op de breedte of hoogte van het venster, zoals afgebeeld.

OPMERKING: Voor sommige venster installaties is het mogelijk dat de uitbreidingspanelen worden bijgesneden.

1. Gebruik een flat schroef om het hoofdpaneel aan hetuitbreidings paneel te beveiligien.

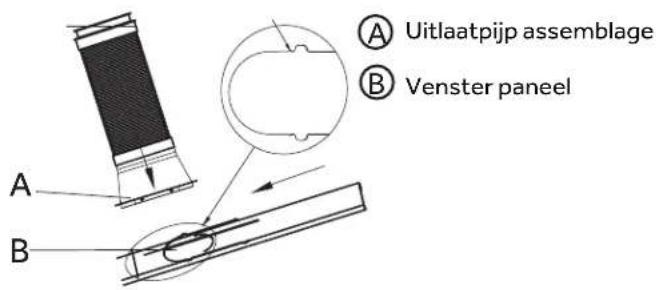

STAP 3-BEVESTIG UITLAATPIJP ASSEMBLAGE AAN HET VENSTER PANEL

1. Grijp beiden uiteinden van de Uitlaatslang en voorzichtig trekken om de slang uit te breiden.

OPMERKING:Bevestig geen extra slangen om de lenghteuit te breiden.Dit zou.afnemen koeling efficiency en kan schade aan de airconditioner.

1. Plaats de luchtuitlaat slang in het venster affdichting plaat, fix het met schroeven

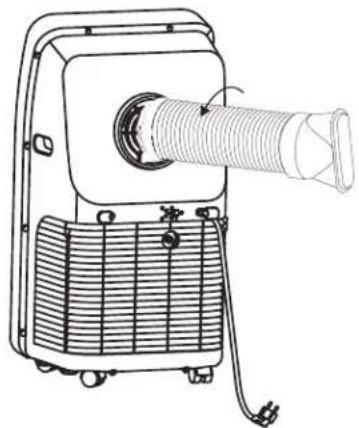

STAP 4-SLUIT DE UITLAATSLANG AAN OP DE AIRCONDITIONER

BELANGRIJKE:Bij het aansluiten van de slang, moet de airconditioner zich genoeg bij het raam dat je Niet zal verjagen het venster afdichtingplaat.Zodra de slang is aangesloten, verplaats de airconditioner 51 cm van de muur.

1. Lijn de inkepingen op de connector einde van de Uitlaatslang met de ruggen in de opening op dechterzijde van de airconditioner.
2. Met behulp van een linksom beweging, schroef de Uitlaatslang (connector einde) in de luchtuitlaat op dechterzijde van de airconditioner.

STAP 5-VOLLEDIGE INSTALLATIE

WAARSCHUWING

Gevaar voor elektrische schokken

Sluit deze alleen aan op een geaard stopcontact.

Verwijder de aardingscontacten Niet van de stekker van het netsnoer.

Gebruik geen adapter.

Gebruik geen verlengsnoer.

Het nalaten om deze instructies te volgen kan in dood, fire of ElektroSchok resulteden.

CONFIGURATIESCHERM

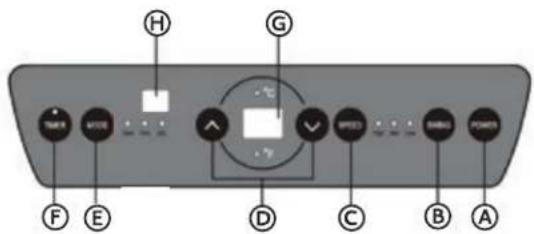

KNOPPEN

AAN/UIT-KNOP

Zet aan/uit macht aan de airconditioner.

OPMERKING: Als u de stroom uitschakelt door op de aan/uit-knop te drukken, worden het apparaat Niet losgekoppeld van de stroomvoorziening.

SWING KNOP

Druk op deutsche toets op elk gewenst moment na het inschakelen van de A/C om de wind gids Bar automatisch zwaien.

VENTILATORSNELHEID KNOP

De ventilatorsnelheid kan van lage snelheid aan hoge snelheid worden aangepast wonneer de airconditioner in verrichting is.

OPMERKING:De ventilatorsnelheid kan nicht worden aangepast als het apparaat zich in de Dehum-modus befindt.

• Druk op de knop Fan Speed om:tussen de drie snelheden te schakelen.De bijbehorende indicator voor de ventilatorsnelheid gaat branden.

PIJL-KNOPPENOMHOOGENOMLAAG

Regelt de vertraging van temperatuur of uren in dearend. Om de temperatuur in te stellen:

De temperatuur kan worden ingesteld:tussen 16^ en 30^ wonneer de airconditioner in de koele modus staat.

1. Druk op de mode-knop tot de koele modus is geselecteerd.
2. Druk op de knoppen pijl-omhoog of pijl-omlaag om de temperatuur te selecteren. OPMERKING:De temperatuur kan nicht worden ingesteld wanneser de airconditioner is in een fan of ontvochtigen modus.

OPMERKING: Met de knoppen pijl-omhoog en pijl-omlaag, wanner tegelijkertijd worden ingedrukt, u kiezen:tussen het weergeven van de temperatuur in ^ C of F.De overeenkomstige indicator za verlichten.

MODE-KNOP

Druk op de mode-knop om te schakelen:tussen de operationele opties.De overeenkomstige indicatorzalverlichten:

Hitte (op sommige modellen)-verWarmt de ruimte aan de vastgestelde temperatuur

Koel-koelt de ruimte aan de vastgestelde temperatuur Ontvochtigen-vermindert de vochtigkeit in de ruimte Fan-circuleert de lucht in de kamer zonder koeling

F TIMER KNOP

Programma eenijd van (1-uur tot 24-uur) voor de airconditioneruit te schakelen

Terwijl de airconditioner werkt:

Druk op de timer knop.1.

1. Druk op de pijltoetsen omhoog/omlaag om het aantal uren te selecteren dat u wilt dat de airconditioner blijft werken voordat u het uitschakelt.

OPMERKING: Wacht ongeveer 5 seconden voor de Tum-offijd om gered te worden.

Terwijl de airconditioner isuitgeschakeld:

Druk op de timer knop.1.

1. Druk op de pijltoetsen omhoog/omlaag om het aantal uren te selecteren dat u wilt dat de airconditioneruitgeschakeld blijft voordat u aanstaat.

OPMERKING: Wacht ongeveer 5 seconden totdat de turn-onijd is opgeslagen.

Om de timer te annuleren:

• Druk eenmaal op de timer knop, de resterende uren zullen knipperen, druk nogmaals op de timer knop en de timer worden geannuleerd.

BEDIENINGSPANEEL DISPLAY

Hier worden de ingestelde temperatuur in graden Fahrenheit of graden Celsius weergegeven, of de resterende uren in een tijdsvertraging.

Het bijbehorende indicatielampje za branden.

AFSTANDSBEDIERING SIGNAAL ONTVANGENDE VENSTER

Richt de AfstandsBediening op dit venster, zodat de controle zar het signal ontvangen.

AFSTANDSBEDIERING

1. Plaats de twee batterijen (gekocht door gebruikers).
2. Richt de afstandsbediening op de signaal ontvanger op het bedieningspaneel om de airconditioner te bedieren.

A POWER-TOETS

Druk op de toets om de A/C aan/uit te zetten.

SWING-TOETS

Druk op deutsche toets op elk gewenst moment na het inschakelen van de A/C om de wind gids Bar automatisch zwaaien.

SPEEDKEY

Druk op de toets om High/Low Gear windsnelheid te kiezen.

TEMPERATUUR/TIJD AANPASSEN VAN DE SLEUTEL

Druk op de toets op de koelmodus om de instel temperatuur te verhogen/verlagen; Druk op het op timing modus om de timing aan/uitijd aan te passen; Druk gelijktijdig op en neer sleutels om Fahrenheit en Celsius graad temperatuur te schakelen.

MODE-TOETS

Druk op de toets om te kiezen voor koeling, ventilator, ontvochtiging en verwarming (alleen voor koeling verwarming model).

F TIMER-TOETS

Druk op de toets in de standby-modus om opijd in te stellen.Druk op.Deze toets bij ON mode om deijd in te stellen.

Druk op de toets om te schakelen tussen ^ C en F

AIR CONDITIONER GEBRUK

BELANGRIJKE: Als de airconditioner is gekanteld op+zijn kant, wacht 24 uur voor het inschaken van de airconditioner om de olie terug te keren maar de compressor.Dit voorkomt dat de airconditioner Niet te vroeg.

• Laat 51 cm ruimte rond het apparaat voor een goede luchtcirculation.
• Gebruik de airconditioner Niet zonder luchtfilter op+zijnplaats.
• Mors geen vloeistof op het bedieningsspaneel; het kan leiden tot een elektrische kort aan het interieur elektronische onderdelen die ofwel zou ze uitschakelen of ervoor zorgen dat ze Niet goed functioneren.

• Bij het inschakelen van de airconditioner voor de eerste koer na het inpluggen in een stopcontact, za het apparaat starten in de koelmodus ingesteld op 22^ , en bij lage ventilatorsnelheid. Het bedieningspaneel geeft de huidige kamertemperatuur wee.

• Bij het inschakelen van het apparaat na het vorige gebruik, za het onthouden van de LAST gebruekte instellen.

• Na een normale afsluiting, wacht dan 3 minuten voordat u het apparatusaat opnieuw opstart.
• In de koelmodus moet dit apparaat geen water nodig hebben om te worden verwijderd.Dit model heeft een uniek ontwerp dat het water continu verdampt.
• Wanneer het apparaat worden bediend in hoge luchtvochtigheid, kan het nodig zich om de watertank periodiek leeg.
• Het apparaat worden automatisch afgesloten wanner de watertank vol is.De water volledige indicator verlicht om u van deze voorwaarde te waarschuwen.

DRAINAGE INSTRUCTIE

Het heeft ook twee drainage methoden die kuren worden gebruikt-handmatige drainage en continue drainage.

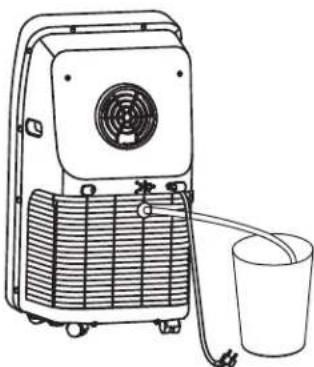

HANDMATIGE AFVOER

Dit apparaat is ontworpen met een zeer efficiente Self-verdamping systemen en het is aanbevolen om handmatige drainage te gebruiken in de koelmodus. Condensaat za recyclen in het apparaat om de condensor te koelen en te verbeteren koeling prestaties.Echter in extreme vochtigkeit, za de watertank in het chassis vullen en "FL" za latenten zien op de LED-display. Wonneer dit gebeurt de watertank要去 handmatig worden afgevoerd van lagere afvoer poort.

1.Zet een water wig onder de bovenste afvoer poort aan de城县.
2.Schroef de afvoer poort te dekken en sluit drain-hole 12mm externe diameter PVC afvoerslang om water te laten stromen in het water wig.
3. Na het water is gestopt met stromende, stop in het water stop terug in en schroef de afvoer haven deksel terug op de afvoer haren strak.

CONTIOUOUS AFVOER

We raden aan deze methode te gebruiken, en afvoer van de lagere afvoer poort als het apparaat worden gebruikt in verwarmingsmodus, waar dat Self-verdamping koelsysteme werkst Niet in verwarmingsmodus.

1.Schroef de klep van de afvoer poort af en verwijder het water
2.Sluit drain-gat met 12mm interne diameter PVC afvoerslang, ingevoegd zo diep möglichk om lekkages te voorkomen.
3.Trek aan het einde van de afvoerslang maar een afvoer stopcontact in het huis, of waar de buitenkant van het huis.

OPMERKING:

• De afvoerslang要去cken geinstalleerd voordat de eenheid begint te werken.
• De afvoerslang moet worden gerouteerd, zodate het Niet per ongeluk kan worden benaderdijdens normala gebruik. Het moet ook worden gelegd zorecht möglichk, zonder scherpe bochten die de waterstroom zou beperken. De gehele afvoerslang moet ook worden bewaard op een niveau onder dat van de afvoer haven.

WAARSCHUWING

Choke Gevaar

Houd de afvoer deksel en de water stopper veilig opgeslagen, uit het zicht en het bereik van zuigelingen en kinderen, wonneer continue drainage is vastgesteld.

WAARSCHUWING

Gevaar voor elektrische schokken

Ontkoppel de stroom voor het schoonmaken.

Niet te doen kan resulteren in de dood of elektrische schokken.

REINIGING

1. Haal de stekker uithetstopcontact.
2. Gebruik alleen een zachte doeck bevochtigd met water om de kast schoon te make.

OPMERKING:

• Gebruik geen vloeistof spray reiniger om de airconditioner schoon te make.

• Gebruik geen chemicalien, schuurmiddelen, ammoniak, chloor, geconcentreerd wasmiddel, oplosmiddel of schuursponsjes. Sommige van deze chemicalien/items konnen beschadigen en/of verkleuren uw airconditioner.

• Droog grondig met een zachtde doek.

• Sluit de stroom aan of sluit deze opnieuw aan.

LUCHT FILTERS

De luchtfilter moet worden schoongemaakt ten minste eenmaal per week voor uw toestel om te werken op een optimale efficienc

BELANGRIJKE:Niet bedieren van de airconditioner zonder luchtfilter op+zijn plaats.

1. Haal de stekker uithetstopcontact.

2. Haal de luchtinlaat grille en trek het filter scherm aan.beide zijden volgens de richting weergegeven in de volgende cijfers.

1. Zet het filter scherm in het warme water (ongeveer 40^ ) toegevoegd met neutraal wasmiddel, droog het op een schaduwrijke plaat sa het schoonmaken.
2. De filters opniewu installeren
3. Sluit de stroom aan of sluit deze opnieuw aan.

OPSLAG

Als het apparaat gedurende langereijd Niet wordt gebruikt:

1. Haal de stekker uithetstopcontact.
2. Afvoer van het water UIT de watertank.Zie "Air Conditioner Care."
3. Gebruik de originele verpakking om het apparaat opnieuw in te pakken om een ophoping van stof of vuil te voorkomen.
4. Bewaar de airconditioner op een koele, droge plaats.

PROBLEEMOPLOSSEN

Probeer eerst de oplossingen voorgesteld hier om eventueel te voorkomen dat de kosten van een Dienst te bellen.

PROBLEMEN OORZAAK OPLOSSING
De A/C werkt nicht	Nieta aansluiten	Invoegtopenpassing
	In het display worden "FL"	Herstart de A/C na de macht offen drainage, dan za het normal worden
	Time OFF-functie is gestart	De A/C kan worden herstart 3 minutes na het draaien off.
De A/C begint regelmatig	In directe zonlicht	Teken het gordijn
	Deuren en ramen blijven open; Er zijn veel mensen of warmtebron in de kamer	Sluit deuren en ramen, verwijder warmtebron
	Filter scherm is erg vies	Reinigen of verrangen
	Luchttoevoer of luchtuiitlaat is geblokkeerd	Verwijder de stengel
Grote ruis van de A/C	De A/C is ongelijk geplaatst	Plaats het op even en firm grond, Vermijd schudden
De compressor werkt nicht	Zijn vertragings bescherming worden begonnen	Wachten op 3min.,zet hem na de temperatuur daalt

BELANGRIJKE INFORMATIE OVER HET GEBRUIKTE KOUDEMIDDEL

Dit product bevat het gas R290, cervat in een hermetisch afgesloten system.

In overeenstemming met de richtlijn van het EuropeesParlement stellen wij de consument hierbij op de hoogte van de verwijderings eisen van de elektrische en elektronische producten.

VERWIJDERING EISEN

Uw airco product is gemarkeerd met dit symbool.Dit betekent dat elektrische en elektronische producten nicht mogen worden gemengd met ongesorteerd huishoudelijk afval.Probeer het systemen Niet zich te ontmantelen: de ontmanteling van het aircosysteme, de behandeling van het koelmiddel, van olie en van een ander deel moet worden gedaan door een gekwalificeerd installerur in overeenstemming met de relevante lokale en nationale wetgeving.Airconditioners moeten worden behandeld op een gespecialiseerde behandeling faktiteit voor hergebruik, recycling en nuttige toepassing.Door ervoor te zorgen dat dit product correct worden verwijderd, helpt u mogelijk negative经营活动 voor het milieu en de gezondheid van de mens te voorkomen.Neem contact op met de installmenter of de lokale overheid voor meer informatie.De batterij moet van de afstandsbediening verwijderd worden en apart weggegooid in overeenstemming met de relevante lokale en nationale wetgeving.
