MANUALE UTENTE AM09AA1GAA HAIER

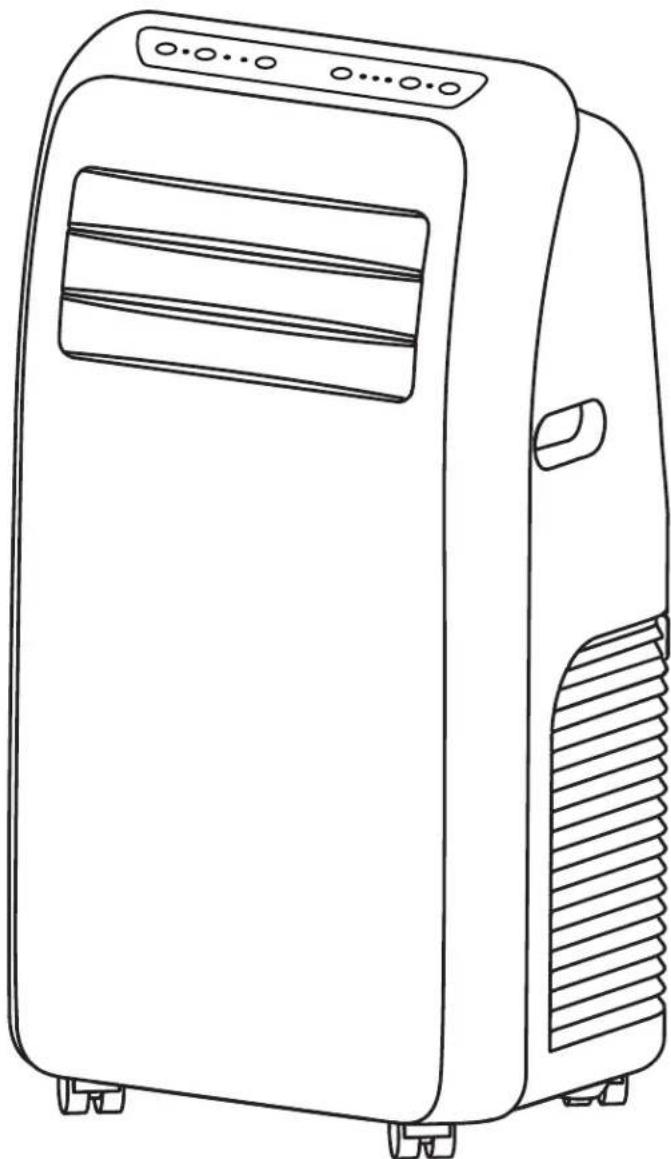

Condizionatore D'aria Portatile

installazione e manuale d'uso

Modello:

AM09AA1TAA

AM12AA1TAA

AM09AA1GAA

AM12AA1GAA

La ringrazio molto per la selezione di questo nuovo modello di condizionatore d'aria portatile, leggere attendamente questo manuale di istruzioni prima di installare e utilizzato questo Apparecchio. Conservare correttamente questo manuale di istruzioni per eventuali riferimenti futuri.

TABELLA DEI CONTENUTI

SICUREZZA DELL'ARIA CONDIZIONATA 2

PARTIE CARATTERISTICHE.

REquisiti DI INSTALLAZIONE-3

Strumenti e Parti 3
Requisiti di Posizione 4
Requisiti Elettrici 4.

ISTRUZIONI PER L'INSTALLAZIONE

Passo 1: Disimballare il Condizonatore d'Aria 5.
Passo 2: Installare l'Ugello Di Scarico Sul Pannello Della Finestra Principale 5.
Passo 3: Collegare Il Gruppo Del Tubo Di Scarico Al Pannello Della Finestra.5&6
Passo 4: Collegare Il Tubo Di Scarico Al Condizonatore d'Aria.6
Passo 5: Installazione Completa 6

PANNELLO DI CONTROLLO 7

Pulsanti 7
Controlo Remoto 8
Spia 8

USO DEL CONDIZIONATORE D'ARIA 8

ISTRUZIONE DI DRENAGGIO 9

CURA DEL CONDIZIONATORE D'ARIA 10

Pulizia 10
Filtri dell'Aria. 10
Serbatoio Dell'Acqua Interna 10
Conservazione 10

RISOLUZIONE DEI PROBLEMI 11

SPECIFICHE 12

MANTENIMENTO DI REGISTRAZIONE

Grazie per acquistare quello prodotto del Dispositivi GE. Questo manuale utente ti aiuterà a ottenere le migliorari prestazioni dal loro nuovo climatizzatore.

Per riferimento futuro, registrarare il modello e il numero di seriereportati sull'etichetta sul lato del condizionatore d'aria e la data diacquisto.

Mettere la prova di acquireo in quello manuale per aiutare a ottenerile servizio di garanzia, se necessario.

Numero di modello

Numero Di Serie

Data di acquisito

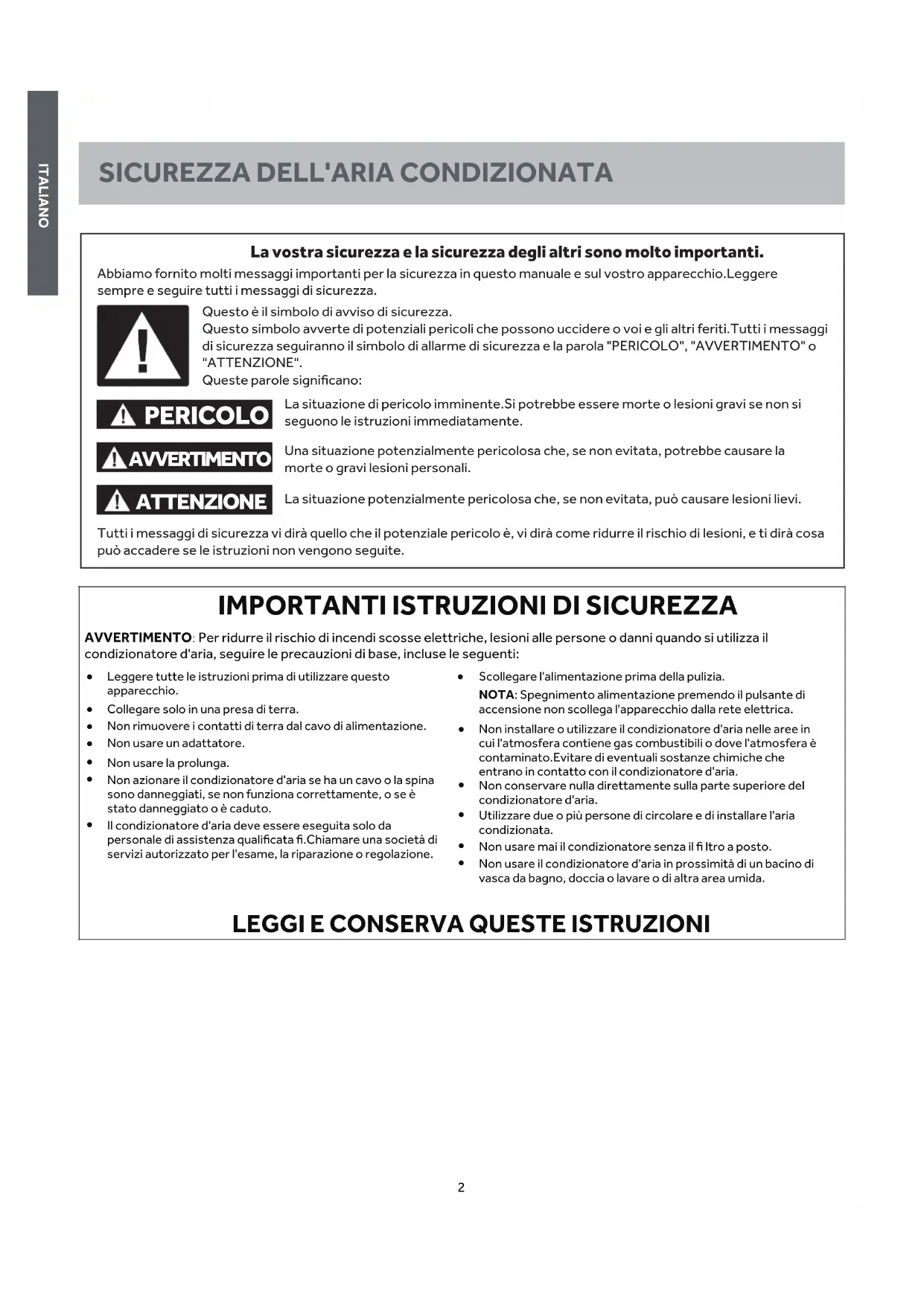

SICUREZZA DELL'ARIA CONDIZIONATA

La vostra sicurezza e la sicurezza degli altri sono molto importanti.

Abbiamo fornito molti messaggi importanti per la sicurezza in quello manuale e sul vostro appearecchio. Leggere sempre e seguire tutti i messaggi di sicurezza.

Questo è il symbolo di avviso di sicurezza.

Questo symbolo avverte di potenziali pericoli che possono uddicare o voi e gli altri feriti. Tutti i messaggi di sicurezza seguiranno il symbolo di allarme di sicurezza e la parola "PERICOLO", "AVVERTIMENTO" o "ATTENZIONE".

Queste parole significano:

PERICOLO

La situazione di pericololo imminente. Si potrebbe essere morte o lesioni gravi se non si seguono le istruzioni immediatamente.

AVERTIMENO

Una situazione potenzialmente pericolosa che, se non evitata, potrebbe causare la morte o gravi lesioni personali.

ATTENZIONE

La situazione potenzialmente pericolosa che, se non evitata, cui causare lesioni lievi.

Tutti i messaggi di sicurezza vi dirà quello che il potenziale pericolò è, vi dirà come ridurre il rischio di lesioni, e ti dirà casa.
può accadere se le istruzioni non vengono seguite.

IMPORTANT ISTRUZIONI DISICUREZZA

AVVERTIMENTO: Per ridurre il rischio di incendi scosse elettriche, lesioni alle persono o uomini quando si utilizza il condizionatore d'aria, seguire le precauzioni di base, incluse le seguenti:

• Leggere tutte le istruzioni prima diutilizzare quello apparecchio.

• Collegare solo in una presa di terra.
  Non rimuovere i contatti di terra dal cavo di alimentazione.
  Non usare un adattatore.
  Non usare la prolunga.
  Non azionare il condizionatore d'aria se ha un cavo o la spina sono danneggiati, se non funziona correttamente, o se è stato danneggiato o è caduto.
  Il condizionatore d'aria deve essere eseguita solo da personale di assistenza qualificata fi. Chiamare una società di servizi autorizzato per l'esame, la riparazione o regolazione.

• Scollegare l'alimentazione prima della pulizia.
  NOTA: Spegnimento alimentazione premendo il pulsante di accensione non scollega l'apparecchio alla rete elettrica.
  Non installare o utilizzato il condizionatore d'aria nelle aree in cui l'atmosfera contiene gas combustibili o dove l'atmosfera è contaminato. Evitare di eventuali sostanze chimiche che entrano in contatto con il condizionatore d'aria.
  Non conservare nella direttamente sulla parte superiore del condizionatore d'aria.

• Utilizzato due o più personne di circolare e di installare l'aria condizionata.
  Non usare mai il condizionatoreswana il filtro a posto.
  Non usare il condizionatore d'aria in prossimità di un bacino di vasca da bagno, doccia o lavare o di altre area umida.

LEGGIE CONSERVAAQUESTE ISTRUZIONI

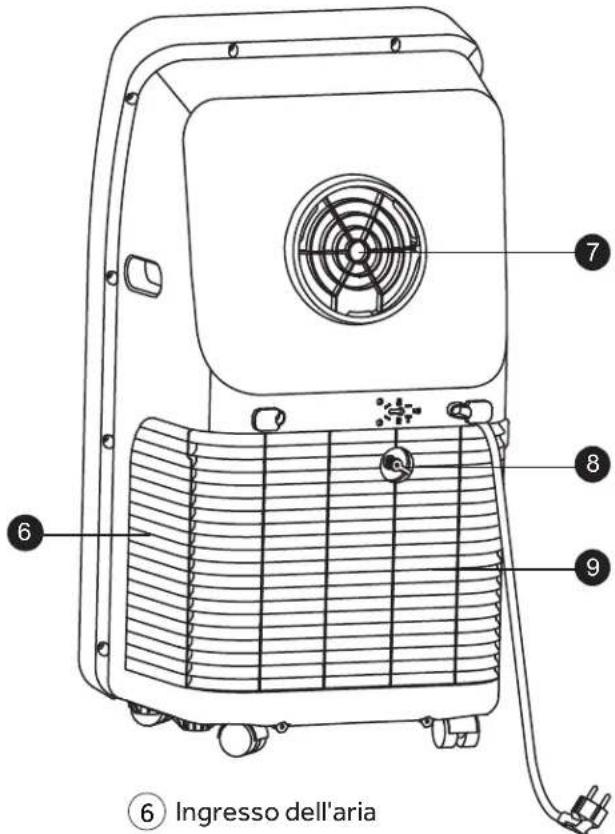

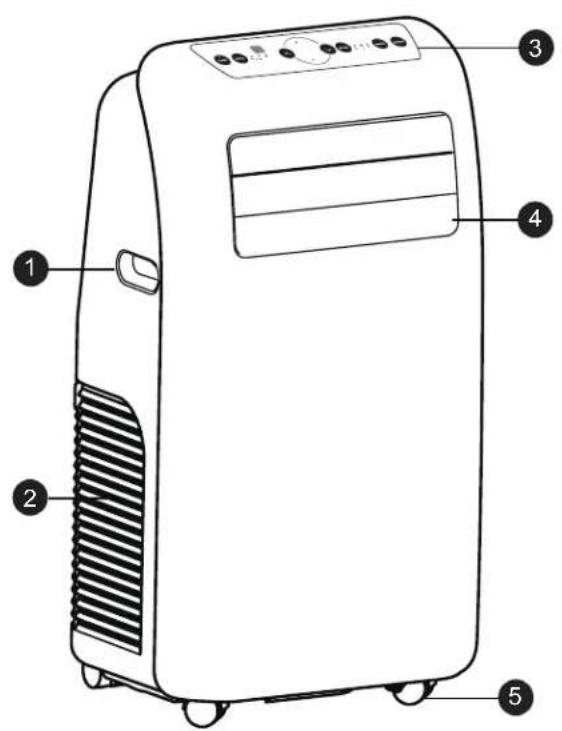

PARTICARATTERISTICHE

1 Maniglia
② Ingressodell'aria
Pannello di controlo
4 Barra di guida del vento
Fonditore

7 Presa daria
Ugello di drenaggio della deumidificazione
9 Griglia di entrata dell'aria

REquisiti DI INSTALLAZIONE

STRUMENTIPEPARTI

Raccogliere gli strumenti e le parti necessari prima di iniziare l'installazione.

STRUMENTI NECESSARY

Cacciavite a lampiatta

PARTI FORNITE

• Pannello della finesta principale

Pannello di estensione

- Assemblaggio del tubo di scarico

Vite (2) 1 per pannelli di estensione 1 per ugello

Telecomando per solo modello di raffreddamento

Telecommando per modello di raffreddamento e riscalamento

REQUISITI DI POSIZIONE

• Collocare il condizionatore d'aria su una superficie pianaa in un luogo distante almeno 51 cm da qualsiapi parete.
  NOTA:Per garantire un flusso d'aria adeguato, è necessario Maintainere uno spazio libero di 51 cm dal condizionatore alla parete
• Mantenere uno spazio minimo di 51 cm attorno al condizionatore per non ostruire il flusso d'aria
• Tenere il condizionatore d'aria libero da ostacoli quali tende, tende, tapparelle, ecc.
  Il tubo di scarico deve essere libero da qualsiasi ostruzione.
  Non posizionare il condizionatore d'aria su una superficie instabile o sollevata perché potrebbe cadere e causare danni o lesions.
  Non posizionare il condizionatore d'aria alla luce diretta del sole o vicino a fonti di calore come stufe, lavabi, ecc.
  Il pannello della finestra può essere installato in una finestra con un minimo di 90 cm forn ad un'apertura massima di 130 cm.

REQUISITIE ELETTRICI

AVVERTIMENTO

Pericolo di scosse elettriche

Collegare solo a una presa con messa a terra.

Non rimuovere i contatti di messa a terra alla spina del cavo di alimentazione.

Non usare un adattatore..

Non usare la prolonga.

La mancata osservanza di queste istruzioni cui provocare morte, incendio o scossa elettrica.

CAVO DI ALIMENTAZIONE

Requisiti di cablaggio

Presa con messa a terra con fusibile da 230 Volt, 50 Hz, 16 amp
- Si consiglia l'utilizzo di un fusabile ritardato o di un interrottore di ritardo.
Utilizzare solo un circuito dedicato..

NOTA:Non azionare altri apparetti elettrici su quello ciruito o è possibile far scattare l'interruttore / il fusibile.

Se questo cavo di alimentazione è danneggiato, non può essere riparato. Deve essere sostituito con un cavo dal produttore del prodotto.

METODO DI MESSA A TERRA RICHIESTO

Questo condizionatore d'aria deve essere collegato a terra. Il condizionatore d'aria è dotato di un cavo di alimentazione con spina di messa a terra. Il cavo di alimentazione deve essere collegato a una presa con messa a terra e collegato a terra in conformità con tutti i codici e le ordinanze locali.

230V
16 Amp

ISTRUZIONI PER L'INSTALLAZIONE

PASSO 1: DISIMBALLARE IL CONDIZIONATORE D'ARIA

AVERTIMENO

Pericolo eccessivo di peso

Utilizzato due o più personne per spostare e installare il condizionatore d'aria.

In caso contrario, si possono causare danni alla schiena o altri.

• Rimuovere i materiali di imballaggio. Conservare il cartone e l'imballaggio in schiuma per conservare il condizionatore d'aria quando non in uso.

NOTA: Non ci sono materiali di imballaggio all'interno del condizionatore per rimuovere: non aprire il cabinet.

Smaltire / riciclare correttamente tutto il materiale di imballaggio.
- Maneggiare il condizionatore d'aria delicatamente.
- Mantenere il condizionatore d'aria in posizione verticale e livellato. Non posizzonare il condizionatore d'aria su un lato, davanti, dietro o capovolto.

PASSO 2: INSTALLAZIONE DEL PANELLO DELLA FINESTRA PRINCIPALE E DEI PANNELLI DI ESTENSIONE

NOTA:A seconda delle dimensioni dell'apertura della finestra, utilizes il pannello principale e uno o entrambi i pannelli di estensione.

1. Aprire la finestra e posizione il pannello della finestra principale nella finestra.

NOTA: Il gruppo finestra è progettato per ospitare una guida verticale o una finestra di scorrimento orizzontale.

Finestra Scorrimento Verticale

a

Pannello della finesta principale

Finestra di diaposita orizzontale

a

Pannello della finesta principale

1. Regolare il pannello di estensione per adattarlo alla larghezza o all'altezza della finestra come migliorato.

NOTA: Alcune installazioni di finestre potrebbero richiedere che i pannelli di estensione vengano tagliati.

1. Utilizzare una vite piatta per fissare il pannello principale al pannello di estensione.

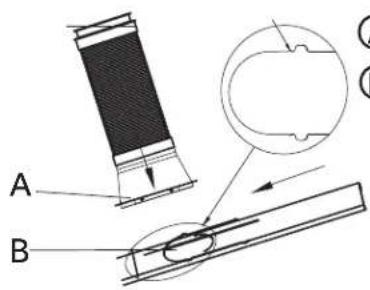

PASSO 3: COLLEGARE IL GRUPPO DEL TUBO DISCARICO AL PANNELLO DELLA FINESTRA

1. Afferrare entramble le estremita del tubo di scarico et tirare delicatamente per espandere il tubo.

NOTA:Non applicare tubi aggiantivi per allungare la lunghezza.Ciò diminuirebbe l'efficienza di raffreddamento e potrebbe danneggiare il condizionatore d'aria.

1. Inserire il tubo di scarico dell'aria nella piastra di tenuta della finestra, fissarlo con le viti

Assemblaggio del tubo di scarico

Pannello Finestra

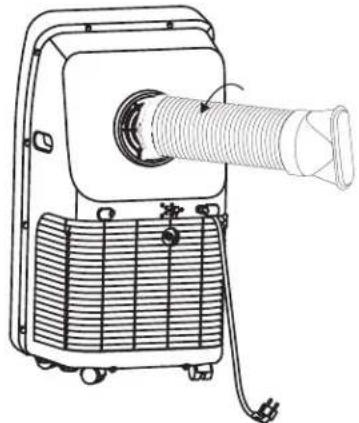

PASSO 4: COLLEGARE IL TUBO DI SCARICO AL CONDIZIONATORE D'ARIA

IMPORTANTE: Quando si collega il tubo, il condizionatore d'aria deve essere abbastanza vicino alla finestra da non staccare la piastra di tenuta della finestra. Una volta collegato il tubo, spostare il condizionatore d'aria a 51 cm alla parete.

1. Align the notches on the connector end of the exhaust hose with the ridges in the opening on the back of the air conditioner.
2. Usando un movimento in senso antiorario, avvitare il tubo di scarico (estremità del connettore) nell'uscita dell'aria situata sul retro del condizionatore d'aria.

PASSO 5: INSTALLAZIONE COMPLETA

AVERTIMENO

Pericolo di scosse elettriche

Collegare solo a una presa con messa a terra.

Non rimuovere i contatti di messa a terra alla spina del cavo di alimentazione.

Non usare un adattatore.

Non usare la prolonga.

La mancata osservanza di queste istruzioni cui provocare morte, incendio o scossa elettrica.

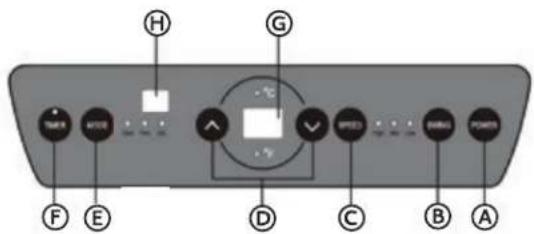

PANNELLO DICONTROLLO

PULSANTI:

PULSANTE DI ACCENSIONE

Accende / spegne l'alimentazione del condizionatore d'aria.

NOTA: Spegnimento alimentazione premendo il pulsante di accensione non scollega l'apparecchio alla rete elettrica.

PULSANTE ALTALENA

Premere quello tasto in qualsiasi momento后期 aver acceso l'A / C per oscillare automaticamente la barra di guida del vento.

PULSANTE DELLA VENTOLA

La velocità della ventola può essere regolata da Bassa velocità a Alta velocità quando il condizionatore d'aria è in funzione.

NOTA:La velocità della ventola non più essere regolata quando l'unità è in modalità Deum.

• Premere il pulsante Velocità ventilata per alternare tra le due velocità. Il corrispondente indicatore della velocità del ventilatore si illuminerà.

TASTIFRECCIA SU E GIU

Regola la temperatura o le ore nel tempo.

Per impostare la temperatura:

La temperatura può essere impostata tra 16 C e 30 C quando il condizionatore d'aria è in modalità Freddo.

1. Premere il pulsante Mode fino a selezionare la modalità Freddo.
2. Premere i pulsanti Freccia su o Freccia giu per selezionare la temperatura.

NOTA:La temperatura non può essere impostata quando il condizionatore d'aria è in modalità Ventola o Deum.

NOTA: I pulsanti Freccia su e Freccia giù, se premuti allo stesso tempo, consentono di selezione tra la visualizzazione della temperature in °C o°F. L'indicatore correpondente si illuminerà.

E PULSANTE DI MODALITA

Premere il pulsante Modalità per alternare tra le opzioni operative. L'indicatore correspondente si illuminerà.

Calore (su alcuni modelli) - Riscalda la stanza alla temperatura impostata

Freddo- raffredda la stanza alla temperatura impostata

Deum - Riduce l'umidità nella stanza

Ventola - Circola l'aria nella stanzaenza raffreddamento

F PULSANTE DEL TIMER

Programmare un orario da (1 ora a 24 ore) affinché il condizionatore si spenga

Mentre il condizionatore è in funzione:

1. Premere il tasto Cronometro.
2. Premere i tasti freccia Su / Giu per selezionare il numero massimo di ore che il condizionatore d'aria di continuare ad operare prima dello spegnimento.

NOTA: Attendere circa 5 secondi per risparmiare tempo.

Quando il condizionatore è spento:

Premere il tasto Cronometro.1.

1. Premere i pulsanti freccia su / giù per selezionare il numero di ore in cui il condizionatore deve rimanere spento prima dell'accensione.

NOTA: Attendere circa 5 secondi per il tempo di accensione da salvare.

Per annullare il timer:

• Premere una volta il tasto del timer, le restanti ore lampeggia, premere nuovamente il pulsante del timer e il timer viene annullato.

DISPLAY DEL PANNELLO DI CONTROLLO

Consente di visualizzare la temperatura impostata in gradi Fahrenheit o Celsius gradi, o le ore rimanenti in un tempo di ritardo.

La spia corrispondente si accende.

SEGNALE RICEZIONE SEGNALE CONTROLLO REMOTO

Puntare il telecomando verso la finestra in modo che il controlo riceve il segnale.

CONTROLLO REMOTO

1. Inserire le due batterie (acquistate dagli utenti).
2. Puntare il telecomando verso il ricevitore di segnale sul pannello di controllo per azionare il condizionatore d'aria.

A PULSANTE DI ACCENSIONE

Premere l tasto per accendere / spgnere I'A/C.

B TASTO ALTALENA

Premere quello tasto in qualsiasi momento dopo aver acceso l'A / C per oscillare automaticamente la barra di guida del vento.

TASTO VELOCITA

Premere il tasto per scegliere ad alta bassa velocità del vento / marcia.

D TASTODIREGOLAZIONETEMPERATUREA/TEMPO

Premere il tasto al modo per aumentare / diminuire la temperatura impostata di raffreddamento; premere in modalità di temporizzazione per regolare i tempi ON / OFF tempo; Premere SU e, contemporaneamente, per passare Fahrenheit e centigradi gradi di temperatura.

TASTOMODALITA

Premere il tasto per scegliere di raffreddamento, ventilatore, deumidificazione e riscaldamento (solo per il raffreddamento e il modello di riscaldamento).

F TATOTIMER

Premere il tasting in modalità standby per impostare l'ora ON.Premere quello tasting in modalità ON per impostare il tempo di spegnimento.

^ C / ^ TASTODI COMMUTAZIONE

Premere itasto per cambiare ^ C eF.

USO DEL CONDIZIONATORE D'ARIA

IMPORTANTE: Se il condizionatore d'aria è stato inclinato su un lato, attendere 24 ore prima di accendere il condizionatore per consentire all'olio di tornare al compressore. Cio impeditorà il malfunzionamento del condizionatore d'aria prematuramente.

• Lasciare 51 cm di spazio intorno all'unità per una corretta circolazione dell'aria.
  Non utilizzato il condizionatore d'ariaenza filtering dell'aria in posizione.
• Non versare liquidi sul pannello di controllo; potrebbe causare un cortocircuito alle parti elettroniche interne che potrebbero disabilitarle o farle funzionare in modo improprio.

• Quando si accende il condizionatore d'aria per la prima volta durante averlo collegato a una presa elettrica, l'unità si avvia in modalità di raffreddamento impostata a 22 ° c e a velocità di ventilazione Bassa. Il pannello di controllo visualizzerà la temperature corrente della stanza.

• Quando si accende l'unità après l'uso precedente, si ricorderanno le ultimate impostazioni utilizzate.

• Dopo un normale spegnimento, attendere 3 minuti prima di riavviare l'unità.
• In modalità di raffreddamento, questa unità non dovrebbe richiedere la rimozione dell'acqua. Questo modello ha un design unico che evapora continuamente l'acqua.
• Quando l'apparecchio viene fatto funzionare in condizioni di elevata umidità, più essere necessario svuotare periodicamente il serbatoio dell'acqua.
• L'unità si spegne automaticamente quando il serbatoio è pieno.L'indicatore completa acqua si illumina per avvisare l'utente di esta condizione.

ISTRUZIONEDI DRENAGGIO

Ha due metodi di drenaggio che possono essere utilizzati: drenaggio manuale e drenaggio continuo.

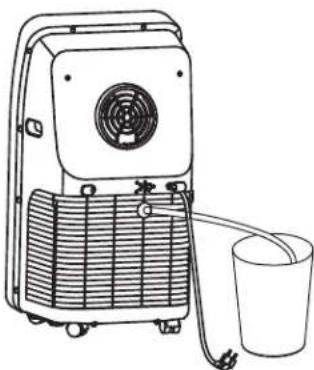

SCARICO MANUALE

Questa unità è progettata con un efficente sistema di auto-evaporazione e si suggerisce di utilizzato drenaggio manuale in raffreddamento. Condensa riciclerà nell'unità per raffreddare il condensatore e migliorare le prestazioni di raffreddamento. Il serbatoio dell'acqua nel telaio si riempirà e "FL" apparirà sul display a LED. Quando ciò accade, il serbatoio dell'acqua deve essere scarcato manualmente alla porta di scarico inferiore.

1.Mettere un vassoio poco profondo sotto la porta di scarico inferiore sul retro dell'unità.
2.Avvitare il coperchio luce di scarico e poi collegare diametro esterno del tubo di scarico in PVC 12 millimetri scarico fori per consentire il flusso dell'acqua nel cuneo acqua.
3.Dopo che l'acqua ha smesso di scorrere, reinserire il tappo dell'acqua e avvitare saldamente il coperchio della porta di scarico sulla porta di drenaggio.

SCARICO CONTINUO

Si raccomanda di utilizzato questo metod, e drenare dal porto scarico inferiore se l'unità viene utilizzata in modalità di riscaldamento, poiche il systema di raffreddamento autonomo evaporativo non funziona in modalità di riscaldamento.

1. Svitare il coperchio della porta di drenaggio e rimuovere il tappo dell'acqua.
   2.Collegare il foro di scarico con un tubo di scarico in PVC di diametro esterno da 12mm , inserto il più profundamente possibile per evitare perdite.
2. Tirare l'estremita del tubo di scarico in una presa di scarico all'interno della casa o all'esterno della casa.

NOTA:

• Il tubo di scarico deve essere installato prima unità inizia a lavorare.
• Il tubo di scarico deve essere disposto in modo che non possa essere accidentalmente accedere durante il normale utilizzato. Dovrebbeanche essere posto il più diritta possibile, alla curve strette che potrebbero limitare la portata d'acqua. L'intero tubo di scarico deve essere mantenuta ad un livello inferiore a quello della luce di scarico.

AVVERTIMENTO

Azzardo Soffoco

Mantenere il coperchio di scarico e il tappo dell'acqua immagazzinati in modo sicuro, fuori alla vista e alla portata di neonati e bambini, quando è stato adottato un drenaggio continuo.

CURA DEL CONDIZIONATORE D'ARIA

AVVERTIMENTO

Pericolo discosse elettriche

Scollegare l'alimentazione prima di pulirla.
In caso contrario, possono verificarsi morte o scosse elettriche.

PULIZIA

1. Scollegare o scollegare l'alimentazione.
2. Utilizzare solo un panno morbido inumidito con acqua per pulire l'armadio.

NOTA:

Non utilizzato un liquido o spruzzare il detergente per pulire il condizionatore d'aria.
- NON usare prodotti chimici, abrasivi, ammoniaca, candeggina, detersivi concentrati, solventi o spugnette abrasive. Alcune di queste sostane chimiche / articoli possono danneggiare e / o scolorire il condizionatore d'aria.

1. Asciugare accuramente con un panno morbido.
2. Collegare o ricollegare l'alimentazione.

FILTRIDELL'ARIA

Ilhetto dell'aria deve essere pulito almeno una volta alla settimana affinché l'unità funzioni in modo ottimale

IMPORTANTE:Non utilizzato il condizionatore d'aria alla suafrica dell'aria in posizione.
1. Scollegare o scollegare l'alimentazione.

1. Estrarre la griglia di ingresso dell'aria ed estrarre il filtrò schemo su entrambi i lati secondo la direzione indicata nelle figure seguenti.

1. Mettere schermata di filtering in acqua calda (circa 40^ ) addzionata di detersivo neutro, asciugarlo in un luogo ombreggiato dopo la pulizia.
2. Reinstallare i filtri
3. Collegare o ricollegare l'alimentazione.

CONSERVAZIONE

Se l'unità non viene'utilizzata per un lungo periodo di tempo:

1. Scollegare o scollegare l'alimentazione.
2. Scaricare l'acqua dal serbatoio dell'acqua.Vedi "Cura del condizionatore d'aria".
3. Utilizzare l'imballaggio originale per reimballare l'unita per evitare l'accumulo di polvere o sporcizia.
4. Conservare il condizionatore d'aria in un luogo fresco e asciutto.

RISOLUZIONE DEI PROBLEMI

Prima prova le soluzioni suggerite qui per evitare eventualmente il costo di una chiamata di servizio.

PROBLEMA CAUSA SOLUZIONE
L'A / C non funziona	Non collegare	Collegare
	Il display在哪 "FL"	Riavviare l'A / C dopo l'accensione o ff e drenante, poi diventerà normale
	La funzione Time OFF è iniziata	L'A / C più essere riavviato 3 minuti dopo essere svolta o ff.
L'A / C inizia frequentemente	Alla luce diretta del sole	Tira su la tenda.
	Porte e finestre rimangono aperte; ci sono molto persono o fonti di calore nella stanza	Chiudere porte e finestre, rimuovere fonte di calore
	La schermata del filtrò è molto sporca	Pulirlo o sostituirlo
	La presa d'aria o l'uscita dell'aria sono bloccate	Rimuovere lo stelo
Grande rumore dell'A / C	L'A / C è posizionato in modo non uniforme	Posizionale su un terreno uniforme e stabile, evitando di scuotere
Il compressore non funziona	La sua protezione del ritardo è iniziata	Attendere 3 minuti, accenderlo dopo che la temperatura è diminuita

SPECIFICHE

INFORMAZIONI IMPORTANTI REGDING DEL REFRIGERANTE USATO

Questo prodotto contiene il gas fluorurato a effetto serra R290, contento in un sistema ermeticamente sigillato.

In conformità con la direttiva 2012/19 / UE del Parlamento Europeo, con la presente si informa il consumatore sulle dis requisiti posal dei prodotti elettrici ed elettronici.

REQUISITIDI SMALTIMENTO:

Il climatizzatore è contrassegnato con quello significato che i prodotti elettrici ed elettronici non devono essere mescolati con i rifiuti domestici non differenziati. Non cercare di smontare il systema da soli: lo smantellamento delsystema di aria condizionata, il recupero del refrigerante, di petrolio e di altre parti delve essere eseguita da un installmenter qualificato in conformità alla legislazione locale e nazionale in materia. Condizionatori d'aria devono essere trattati in un impianto di trattamento specializzato per il riutilizzo, il riciclaggio e il recupero.Assicurandosi che questo prodotto sia smaltito correttamente, si contribuisce a prevenir potenziali consequences negative per l'ambiente e la salute umana.Si prega di contattare l'inistaltore o l'autorità locale per ulteriori informazioni.Batteria deve essere rimossa dal telecomando e di raccolta separata in conformità alla legislazione locale e nazionale vigente.

Haier
