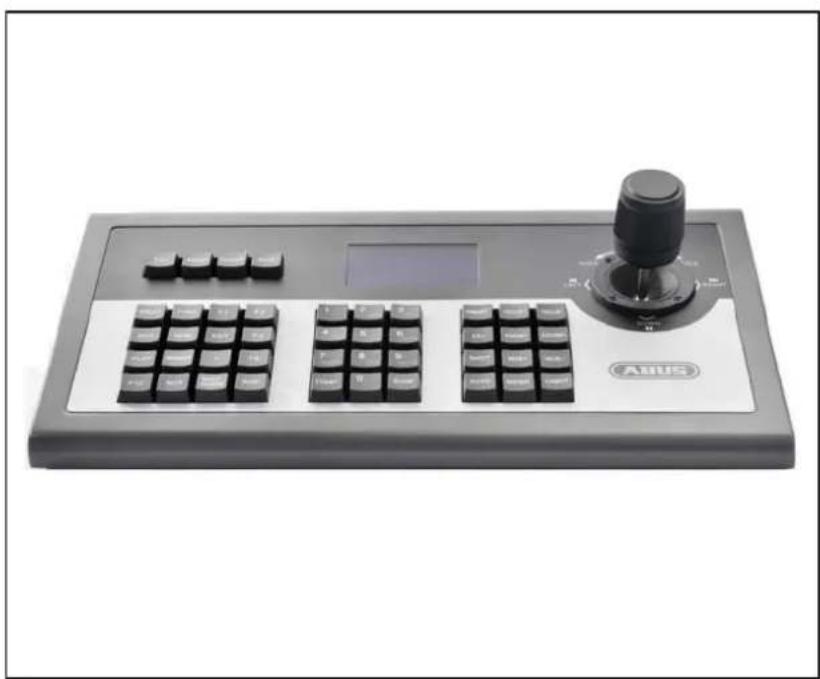

Producttype	Bedieningspaneel voor PTZ-camera's en DVR's
Merk	ABUS
Model	TVAC26000
Afmetingen (B x D x H)	360 x 200 x 108 mm
Gewicht	3,3 kg
Voeding	12 V DC (via netadapter 100-240 V AC)
Ondersteund protocol	Pelco D/P
Communicatie-interface	RS-485
Maximaal aantal bestuurbare PTZ's	255
Maximaal aantal bestuurbare DVR's	31
Joysticktype	3D (omhoog, omlaag, links, rechts, zoom in/uit)
Maximale lengte RS-485 kabel	1.200 m
Bedrijfstemperatuur	-10 °C tot 55 °C
Display	LCD-scherm met achtergrondverlichting, energiebesparing na 30 s
Hoofdfuncties	PTZ-besturing (pan, tilt, zoom), presets, tours, DVR-besturing (weergave, opname, zoeken), OSD-menu
Leveringsinhoud	Bedieningspaneel, 12 V DC netadapter, 2 x 5-polige aansluitklemmen, gebruiksaanwijzing
Onderhoud en reiniging	Reinigen met een droge of licht vochtige doek (lauw water). Geen chemicaliën gebruiken. Behuizing niet openen.
Veiligheid	Voor reiniging loskoppelen. Niet blootstellen aan vocht, extreme hitte of direct zonlicht. Gebruik uitsluitend de meegeleverde voeding.
Repareerbaarheid en reserveonderdelen	Geen door gebruiker te repareren onderdelen. Neem bij storing contact op met een professionele installateur.
Recycling	Niet bij het huisvuil gooien. Volg lokale regelgeving.
Algemene informatie	Vervaardigd door ABUS Security-Center GmbH & Co. KG, Duitsland. Gebruiksaanwijzing bewaren voor later gebruik.

Veelgestelde vragen - TVAC26000 ABUS

Hoe sluit ik het bedieningspaneel TVAC26000 aan op een PTZ-camera?

Sluit de PTZ-CON-uitgang (RS-485) aan op de overeenkomstige ingang van de camera. Gebruik de klemmen Ta (RS485+) en Tb (RS485-). Zorg ervoor dat het protocol en de baudrate identiek zijn.

Hoe stel ik het Pelco-D-protocol in op het bedieningspaneel?

Houd de Setup-toets 3 seconden ingedrukt, voer het wachtwoord in (standaard 8888), ga naar PTZ SETUP, selecteer het adres, en vervolgens het protocol en de baudrate met de joystick.

Wat te doen als het LCD-scherm niet oplicht?

Controleer of de 12 V DC-netadapter correct is aangesloten en of het stopcontact werkt. De PW-LED moet rood branden. Als het probleem aanhoudt, neem contact op met een professional.

Kan ik meerdere DVR's met één bedieningspaneel bedienen?

Ja, de TVAC26000 kan tot 31 DVR's aan. Gebruik de Addr-toets om de ID van de te bedienen DVR te selecteren.

Hoe sla ik een vooraf ingestelde positie (preset) op?

Plaats de camera met de joystick op de gewenste positie, druk vervolgens op PRESET en voer een presetnummer in (0-9). Bevestig met Enter.

Het bedieningspaneel reageert niet meer, wat te doen?

Koppel de voeding een paar seconden los, sluit deze daarna weer aan. Als het probleem aanhoudt, controleer de RS-485-aansluitingen. Er zijn geen interne reparaties door de gebruiker mogelijk.

Wat is het standaardwachtwoord om toegang te krijgen tot het configuratiemenu?

Het standaardwachtwoord is 8888. U kunt het later wijzigen (wijzigingswachtwoord: 1111).

Hoe reinig ik het bedieningspaneel?

Koppel het apparaat los. Gebruik een droge of licht vochtige doek (lauw water). Gebruik nooit oplosmiddelen of chemicaliën. Voorkom dat vloeistof in het apparaat binnendringt.

Wat is de maximale kabellengte tussen het bedieningspaneel en de camera?

De aanbevolen maximale lengte voor de RS-485-kabel is 1.200 meter. Daarboven kunnen repeaters nodig zijn.

Kan ik het bedieningspaneel gebruiken met andere merken dan ABUS?

Het bedieningspaneel is compatibel met PTZ-camera's en DVR's die het Pelco D/P-protocol via RS-485 gebruiken. Controleer de compatibiliteit van uw apparaat. ABUS DVR's uit de series TVVR4xxx, TVVR50xxx en TVVR60xxx worden ondersteund.

GEBRUIKSAANWIJZING TVAC26000 ABUS

Deze gelebruiksaanwijzing hoort bij dit product. Er staan belagrijke aanwijzingen in betreffende de ingebruikname en gelebruik, ook als u dit product doorgeeft aan derden. Bewaar deze hendleiding zorgvuldig, zodat u deze later nog eens=kunt nalezen!

U vindt een opsomming van de inhoud in de inhoudsopgave met aanduiding van de paginanummers op pagina 40.

Dansk

Gebruikershandleiding

Versie 11/2011

Inleiding

Geachte klant,

hartelijk dank voor de aanschaf van dit product.

Dit product voldoet aan alle geldende Europese en nationale richtlijnen. De overeenstemming met deze richtlijnen is gecontroleerd, de bijbehorende verklaringen en documenten zijn bij de fabrikant (www.abus-sc.com) beschikbaar.

Om deze status te behouden en gebruik zonder gevaar te garanderen moet u als gebruiker.Deze handleiding in alot nemen!

Lees de gebruiksaaanwijzing voor gebruik van dit product volledig door en neem alle aanwijzingen voor gebruik en veiligheid in acht!

Alle genoemde bedrijfsnamen en productaanduidingen zijn handelsmerken van de resp. eigenaaren. Alle rechten voorbehonden

Als u vragen heeft=kunt u contact opnemen met uw installateur of leverancier.

Uitsluiting van aansprakelijkheid

Deze installmentiehandleiding is met de grootste zorg samengesteld. Wanner u desondanks omissies of onnauwkeurigheden vaststelt, verzoeken wij u, ons via het adres op dechterzijde van deze handleiding hiervan op de hoogte te stellen.

ABUS Security-Center aanvaardt geen enkele aansprakelijkheid voor technische of typografische fouten en behoudt zich hetrecht voor, zonder mededeling vooraf, wijzigingen aan te brengen aan het product en/of de gebruiksaanwijzingen.

ABUS Security-Center aanvaardt geen aansprakelijkheid voor directe of indirecte schade die ontstaat op grond van uitvoering, prestaties en gebruik van dit product, Er worden geen enkele garantie gegeven voor de inhoud van dit document.

Uitleg van de symbolen

	Eenblinkswenschicht in een driehoek geeft een gevaar voor de gezondheid aan, bv. gevaar voor een elektrische schok.
	Een uitroepteken in de driehoek wijst in deze handleiding op een belangrijke opmerking die in alot moet worden genomen.
	Dit symbol vindt u bij de tips en informatie over gebruik en bediening.

Belangrijke veiligheidswaarschuwing

3	In geval van schade als gevolg van het Niet in acht nemen van deze bedieningsinstrumenties komt de garantie te verrallen. ABUS is Niet aansprakelijk voor eventuele gevolgschade!
4	ABUS aanvaardt geen aansprakelijkheid voor persoonlijk letsel of schade aan eigendommen voor zover deze het gevolg is van onjuiste handelingen of het Niet in acht nemen van de veiligheidsinstrumenties. In dergelijkke geallen komt de garantie te verrallen.

Dit apparaat is gefabriceerd in overeenstemming met de geldende internationale veiligheidsnormen. Lees\ deze veiligheidsinstrumentes s.v.p. zorgvuldig door.

Veiligheidswaarschuwing

1. Voedingsspanning

100 - 240 V AC wisselspanning, 50 - 60 Hz (via netadapter op 12 V DC)

Gebruik dit apparaat uitsluitend met het type netvoeding dat op het etiket is aangegeven. Wanner u Niet zeker bent van de netspanning die aan uw woning worden geleverd,kest u contact opnemen met uwplaatselijke energieleverancier. Koppel het apparaat los van het lichtnet voordat u onderhouds- of installmentieprocedures uitvoert.

2. Overbelasting

Voorkom overbelasting ven een stopcontact, verlengkabel of adapter. Door overbelasting kan brand of een elektrische schok wordenveroorzaakt.

3. Vloeistoffen

Beschem het apparaat gegen indringen van vloeistoffen.

4. Reiniging

Koppel het apparaat voor reiniging los van het lichtnet. Gebruik een vochtige doek (geen oplosmiddelen) om stof van het apparaat te verwijderen.

5. Accessoires

Gebruik geen accessoires die nicht worden ondersteund. Hierdoor können gevaarlijke situatuies ontstaan of kan het apparaat worden beschadigd.

Waarschuwingen

Neem alle veiligheids- en bedieningsinstructies in acht voordat u het apparaat inschakelt!

1. Neem de volgende aanwijzingen in acht om schade aan netsnoeren en netstekkers te vermiijden:

2. Wijzig of manipuleer netsnoeren en netstekkers Niet.

3. Wanner u het apparaat van het stroomnet scheidt, trek dan Niet aan het snoer, maar aan de stekker.

4. Let op dat het netsnoer zo ver möglichk van verwarmingsapparatuur verwijderd is om teverhinderen dat het kunststof omhulsel smelt.

5. Neem deze aanwijzingen inucht. Niet inucht nemen van een of alle aanwijzingen kan een elektrische schok veroorzaken.

6. De behuizing mag uitsluitend worden geopend voor hetplaatsen van een harde schijf. Koppel dit apparaat los van hetlichtnet voordat u hiermee begint.

7. Plaats geen metalen of brandbare voorwerpen in het apparaat.
   Maak tijdens onweer gebruik van een blikksembeveiliging om schade te voorkomen.

8. Gebruik het apparaat Niet wanner het gebreken vertoont. Er kan ernstige schade ontstaan wanner u een defect apparaat blijft gebruiken. Neem contact op met uw leverancier wanner het apparaat defect is.


Bij installmentie in een bestaand videobewakingsysteme dient u er voor te zorgen dat alle apparatuur is losgekoppeld van hetlichtnet en de laagspanningsvoedingen.


Bij twijfel worden geadviseerd om de installmentie en de aanleg van de bedrading te lately uitvoeren door een vakkundige elektricien. Onjuiste elektrische aansluitingen op hetlichtnet vormen nicht alleen een gevaar voor u maar ook voor anderen. Zorg er bij het aansluiten van het volledige systeme voor dat hetlichtnet en het laagspanningscircuit gezcheidieren blijven enijdens normala gebruik of bij storing Niet met elkaar in contact+kunnen+komen.

Gelieve de volgende ongunstige omstandighedenijdens het gebruik te vermiiden:

Nattigheid of te hoge luchtvochtigheid
Extreme koude of warmte
- Direct zonlicht
Stof of brandbare gassen, dampen of oplosmiddelen
- Sterke vibraties
- Sterke magnetische velden, zoals in de nabijheid van machines of luidsprekers

Uitpakken

Behandel het apparaat tijdens het uitpakken zeer voorzichtig.

i	Wanner de verpakking is beschadigd, moet u als eerste het apparaat controeren. Wanner u beschadigingen aan het apparaat vaststelt, stuart u dit met verpakking retour en stelt u de vervoerder op de hoogte.

Inhoudsopgave

1. Gebruik volgens voorschrift 41
2. Leveringsomvang 41
3. Kenmerken en functies 41
4. Beschrijving van het toestel 41

4.1 Achteraanzicht van het bedieningspaneel 41
4.2 Vooranzicht van het bedieningspaneel 42
4.3 Joystickbesturing 43
4.4 LCD-display 43

1. Configuratie bedieningspaneel 43

5.1 Menu bedieningspaneel 43
5.2 Protocol en baudsnelheid wizigen 44

1. Onderhoud en reiniging 46

7.1 Onderhoud 46
7.2 Reiniging 46

1. Verwijdersen 46
2. Technische gegevens 46

1. Gebruik volgens voorschrift

Het bedieningspaneel TVAC26000 dient voor de centrale besturing van PTZ camera's en DVR's met RS485-interface.

De volgende DVR's zijn compatibel: TVVR4xxxx, TVVR50xxx en TVVR60xxx.

2. Leveringsomvang

Nr.	Post	Aantal
1	Bedieningspaneel	1
2	12 V DC netadapter	1
3	5PIN aansluitklem	2
4	Handleiding	1

3. Kenmerken en functies

• Besturing van PTZ Speed Dome
• Besturing van DVR's
  Bedieningspaneel kan tot 31 DVR's beheren
  Bedieningspaneel kan tot 255 PTZ toestellen beheren

4. Beschrijving van het toestel

4.1 Achteraanzicht van het bedieningspaneel

Nr.	Aansluiting	Toelichting
1	Uitgang voor PTZ besturing PTZ-CON	RS485 aansluiting voor verbinding van bedieningspaneel en PTZ Speed Dome. Ta is voor RS485+, en Tb is voor RS485-.
2	Ingang voor extra bedieningspaneel voor de PTZ besturing PTZ-AUX	Verbindingussen bedieningspaneel en extra bedieningspaneel voor de PTZ besturing tot stand brengen. Bedieningspaneel PIN8 (Ra) met extra bedieningspaneel PIN10 (Ta) verbinden en bedieningspaneel PIN7 (Rb) met extra bedieningspaneel PIN9 (Tb) verbinden. Het extra bedieningspaneel kan nu eveneens de PTZ Speed Dome sturen.
3	Ground	Massa-aansluiting
4	Ingang voor extra bedieningspaneel voor de DVR besturing DVR-AUX	Verbindingussen bedieningspaneel en extra bedieningspaneel voor de DVR besturing tot stand brengen. Bedieningspaneel PIN4 (Ra) met extra bedieningspaneel PIN2 (Ta) verbinden en bedieningspaneel PIN3 (Rb) met extra bedieningspaneel PIN1 (Tb) verbinden. Het extra bedieningspaneel kan nu een DVR sturen.
5	Uitgang voor DVR besturing DVR-CON	Verbind bedieningspaneel PIN2 (Ta) met DVR KB PIN D+ en verbind bedieningspaneel PIN1 (Tb) met DVR KB PIN D-.
6	PTZ controleampje	In de PTZ bedrijfsmodus brandt en knippert de LED groen.
7	DVR controleampje	In de DVR bedrijfsmodus brandt en knippert de LED groen.
8	Power LED PW	De Power LED brandt rood zodia de spanningsvoeding tot stand is gebracht.
9	Spanningsvoeding DC-12 V	Aansluiting van de spanningsvoeding

4.2 Vooranzicht van het bedieningspaneel

Toets	Toelichting
ESC	Terug maar het vorige menu
Setup	Drie seconden ingedrukt honden om�het configuratiemenu te gaan (standaard password: 8888, hoofd-password: 1111)
Search	Een seconde indrukken om de PTZ configuratie te zien
Shift	BedrijfsmodusCUSussen DVR en PTZ wisselen
MENU	Roept het hoofdmenu op
PREV	Kiesuit het voorbeeld voor 1, 4, 9, 12 en 16 aanzachten bij uw DVR
F1	Reserve
F2	Reserve
REC	U Gaat�n het menu van de aangesloten recorder
MON	Reserve
EDIT	Wijzigingen in het menu van de recorder aanbrengen
F3	Programmering van een toer
PLAY	Roept de weergave in de recorder op
MAIN/AUX	Weergave tussen twee aangesloten monitoren kiezen (2 seconden indrukken)
A	Kies tussen hoofdletters enkleine letters of getallen
F4	Starten van een toer
PTZ	Roept het PTZ menu op
AUX	Reserve
Shut Down	Recorder uitschakelen
Addr	ID voor PTZ Speed Dome of DVR wijdigen
Clear	Actuele invoor wissen
ENTER	Actuele invoor bevestigen
0 - 9	Getallen: 0, 1, 2, 3, 4, 5, 6, 7, 8, 9
A - Z	A - Z (26 tekens)
PRESENT	Presetpositie opslaan
FOCUS+	Dichtbij focusseren
FOCUS-	Ver focusseren
DEL	Presetpositie wissen
ZOOM+	Zoomfactor vergroten
ZOOM-	Zoomfactor verkleinen
SHOT	Opgeslagen presetpositie oproepen
IRIS+	Iris openen
IRIS-	Iris sluiten
Auto	Voert een autoscan UIT
WIPER	Reserve
Light	Reserve

4.3 Joystickbesturing

Beeld	Commando	Toelichting
	Hoog	In de PTZ bedrijfsmodus: cameraaar boven sturen
		In de DVR bedrijfsmodus: weergave snel afspelen
	Omlaag	In de PTZ bedrijfsmodus: cameraaar onderen sturen
		In de DVR bedrijfsmodus: weergave langzaam afspelen
	Links	In de PTZ bedrijfsmodus: cameraaar links sturen
		In de DVR bedrijfsmodus: weergave achefteruit starten
	Rechts	In de PTZ bedrijfsmodus: camera'saar rechts sturen
		In de DVR bedrijfsmodus: weergave vooruit starten
	Links draaien	Zoomfactor vergroten
	Rechts draaien	Zoomfactor verkleinen

4.4 LCD-display

Elke bediening worden door het LCD-display herkend en weergegeven. Het LCD-display gaat in de energiespaarmodus (minimaliseert de verlichting) zodra 30 seconden lang geen bediening gebeurt.

i	Met de toets "F4" is bij de PTZ camera's TV7600-05 geen toenarst möglich. Met de toetscombinaties 71~78 + preset kan toenar 1~8 gestart worden. Met de menutoets is bij de PTZ camera's TV7600-05 geen OSD menu-oproep möglich. Met de toetscombinatie 95 + preset worden het OSD-menu opgeroepen.

5. Configuratie bedieningspaneel

5.1 Menu bedieningspaneel

Alle taken van de bedieningspaneelconfiguratie en opvragen können via de joystick en enkele belangrijke toetsen uitgevoerd worden.

Controller Setup

PTZ Setup SYS Setup

TOKEN SETUP

5.2 Protocol en baudsnelheid wijzigen

Hierna vindt u een voorbeeld hoe u voor de Speeddome 002 het protocol in Pelco-D en de baudsnelheid in 4800 wijzigt:

1. Als u zich in de stand-bymodus befindt (afb. 1), houd dan de toets "Setup" gedurende drie seconden ingedrukt (afb. 2).
2. Voer het paswoord in (afb. 3, standard pasword: 8888).
3. Druk op "Enter" om maar het setupmenu te gaan. Navigeer met de joystick waar PTZ SETUP (afb. 4).
4. Druk op "Enter" om maar het PTZ-menu te gaan.
5. Beweeg de joystick waar links of rechts om het adres van de Speed Dome te kiezen (afb. 5). Druk daarna op "Enter" om de wijziging over te nemen (afb. 6).
6. Beweeg de joystick op en neer om het protocol te kiezen (afb. 7).
7. Beweeg de joystick maar echts om de baudsnelheid te wijzigen (afb. 8). Beweeg daarna de joystick om de baudsnelheid te kiezen (afb. 9).
8. Druk op "Enter", daarna op "ESC" tot u zich in de stand-bymodus bevindt. (afb. 1).
9. De configuratie is nu afgesloten.

DVR:01

DVR:01

DVR : 01

ENTER PW:

ENTER PW :

Afb. 1 Afb. 2 Afb. 3

SYS SETUP

Afb. 4

P:PELCOP

BR:096

CAM

002

P:PELCOP

BR:096

Afb. 5

Afb. 6

CAM

002

P:PELCOD

BR:096

CAM

P:PELCOD

002

BR:096

CAM

P:PELCOD

12/14

BR:048

Afb. 7

Afb. 8

Afb. 9

7. Onderhoud en reiniging

7.1 Onderhoud

Controleer de staat van het product regelmatig bv. op beschadiging van de behuizing.

Wanner het vermoeden bestaat dat veilig gebruik van het product nicht langer gegardeerd kan worden, moet het product worden afgekoppeld en moet er voor worden gezorgd dat het nicht per abuis kan worden gebruikt. Verwijder de accu.

U kunt ervan uitgaan dat veilig gebruik Niet meer möglichk is wanneer

• het apparaat zichtaar is beschadigd of
• het apparaat zicheer functioneert.

Let op:

Dit product is voor de gebruiker onderhoudsvrij. Binnenin het apparaat bevinden zich geen onderdelen die kuren worden gecontroleerd of gerepareerd. Het apparaat hoeft dus nooit te worden geopend.

7.2 Reiniging

Veeg het product af met een schone, droge doek. Wanner het apparaat sterk verruild is, kunt u de doek bevochtigen met lauw water.

Let er op dat er geen vloeistoffen in het apparaat verechtkomen, hierdoor kan het apparaat onherstelbaar worden beschadigd. Gebruik geen chemische reinigingsmiddelen. Hierdoor kan het oppervlak van de behuizing worden aangetast.

8. Verwijdersen

Apparaten met dit teken mogen nicht met huishoudelijk vuil worden afgevoerd. Voer dit product aan het einde van de levensduur af in overeenstemming met deplaatselijk geldende wet- en regelgeving.

Typenummer TVAC26000
Ondersteund aantal DVR's	31
Ondersteund aantal PTZ's	255
Protocol	Pelco D/P
Aansluiting	RS-485
Joystick	3D
Maximale kabellengte	1 200 m
Stroomvoorziening	12 V DC
Bedrijfstemperatuur	-10 °C – 55 °C
Afmetingen (I x b x h)	360 x 200 x 108
Gewicht	3,3 kg

TVAC26000

Brugerhandbog

Version 11/2011

CE

Original betjeningsmanual på svenska. Opbevares til fremtidige formål!

Indforing

Kaere kunde,

Deze gebruiksaaanwijzing is een publicatie van ABUS Security-Center GmbH & Co. KG, Linker Kreuthweg 5, 86444 Affing, Germany.

Alle rechten, inclusief de vertaling, voorbehonden. Reproductions van welke aard dan ook, fotokopie, microfilm of opgeslagen in een geautomatiserd gegevensbestand, alleen met schriftelijke toestemming van de uitgever.

Nadruuk, ook in uittreksen, verboden.

Deze gebruiksaanwijzing voldoet aan de technische eisen bij het ter perse gaan.

Wijzigingen in techniek en uitrusting voorbehonden.
