TVAC26000 - Videoüberwachungsfernbedienung ABUS - Kostenlose Bedienungsanleitung

Produkttyp	Bedienpult für PTZ-Kameras und DVR
Marke	ABUS
Modell	TVAC26000
Abmessungen (L x B x H)	360 x 200 x 108 mm
Gewicht	3,3 kg
Stromversorgung	12 V DC (über Netzteil 100-240 V AC)
Unterstütztes Protokoll	Pelco D/P
Kommunikationsschnittstelle	RS-485
Maximale Anzahl steuerbarer PTZs	255
Maximale Anzahl steuerbarer DVRs	31
Joystick-Typ	3D (oben, unten, links, rechts, Zoom vor/zurück)
Maximale RS-485-Kabellänge	1 200 m
Betriebstemperatur	-10 °C bis 55 °C
Anzeige	LCD-Bildschirm mit Hintergrundbeleuchtung, Energiesparmodus nach 30 s
Hauptfunktionen	PTZ-Steuerung (Schwenken, Neigen, Zoomen), Voreinstellungen, Touren, DVR-Steuerung (Wiedergabe, Aufnahme, Suche), OSD-Menü
Lieferumfang	Bedienpult, Netzteil 12 V DC, 2 Klemmenblöcke 5-polig, Bedienungsanleitung
Pflege und Reinigung	Mit einem trockenen oder leicht feuchten Tuch (lauwarmes Wasser) reinigen. Keine chemischen Reinigungsmittel verwenden. Gehäuse nicht öffnen.
Sicherheit	Vor Reinigung Netzstecker ziehen. Nicht Feuchtigkeit, extremer Hitze oder direkter Sonneneinstrahlung aussetzen. Nur das mitgelieferte Netzteil verwenden.
Reparierbarkeit und Ersatzteile	Keine vom Benutzer reparierbaren Teile. Bei Störung einen professionellen Installateur kontaktieren.
Entsorgung	Nicht in den Hausmüll geben. Örtliche Vorschriften beachten.
Allgemeine Informationen	Hergestellt von ABUS Security-Center GmbH & Co. KG, Deutschland. Bedienungsanleitung für späteren Gebrauch aufbewahren.

Häufig gestellte Fragen - TVAC26000 ABUS

Wie verbinde ich das Bedienpult TVAC26000 mit einer PTZ-Kamera?

Verbinden Sie den PTZ-CON-Ausgang (RS-485) mit dem entsprechenden Eingang der Kamera. Verwenden Sie die Klemmen Ta (RS485+) und Tb (RS485-). Stellen Sie sicher, dass Protokoll und Baudrate übereinstimmen.

Wie konfiguriere ich das Pelco-D-Protokoll am Bedienpult?

Halten Sie die Setup-Taste 3 Sekunden gedrückt, geben Sie das Passwort ein (Standard 8888), gehen Sie zu PTZ SETUP, wählen Sie die Adresse, dann mit dem Joystick das Protokoll und die Baudrate.

Was tun, wenn das LCD-Display nicht leuchtet?

Überprüfen Sie, ob das 12-V-DC-Netzteil richtig angeschlossen ist und die Steckdose funktioniert. Die PW-LED sollte rot leuchten. Wenn das Problem bestehen bleibt, wenden Sie sich an einen Fachmann.

Kann ich mehrere DVR mit einem einzigen Bedienpult steuern?

Ja, das TVAC26000 kann bis zu 31 DVR verwalten. Verwenden Sie die Addr-Taste, um die ID des zu steuernden DVR auszuwählen.

Wie speichere ich eine Voreinstellung (Preset)?

Positionieren Sie die Kamera mit dem Joystick an die gewünschte Position, drücken Sie dann PRESET und geben Sie eine Voreinstellungsnummer (0-9) ein. Bestätigen Sie mit Enter.

Das Bedienpult reagiert nicht mehr, was tun?

Trennen Sie die Stromversorgung für einige Sekunden und schließen Sie sie wieder an. Wenn das Problem weiterhin besteht, überprüfen Sie die RS-485-Verbindungen. Keine internen Reparaturen durch den Benutzer möglich.

Wie lautet das Standardpasswort für den Zugang zum Konfigurationsmenü?

Das Standardpasswort ist 8888. Sie können es später ändern (Änderungspasswort: 1111).

Wie reinige ich das Bedienpult?

Trennen Sie das Gerät vom Netz. Verwenden Sie ein trockenes oder leicht feuchtes Tuch (lauwarmes Wasser). Verwenden Sie niemals Lösungsmittel oder chemische Reinigungsmittel. Vermeiden Sie das Eindringen von Flüssigkeit.

Wie lang darf das Kabel zwischen Bedienpult und Kamera maximal sein?

Die empfohlene maximale Länge des RS-485-Kabels beträgt 1.200 Meter. Bei größeren Entfernungen können Repeater erforderlich sein.

Kann ich das Bedienpult mit anderen Marken als ABUS verwenden?

Das Bedienpult ist kompatibel mit PTZ-Kameras und DVRs, die das Pelco D/P-Protokoll über RS-485 verwenden. Überprüfen Sie die Kompatibilität Ihres Geräts. ABUS DVR der Serien TVVR4xxx, TVVR50xxx und TVVR60xxx werden unterstützt.

BEDIENUNGSANLEITUNG TVAC26000 ABUS

These Bedienungsanleitung enthalt wichtige Hinweise zur Inbetriebnahme und Handhabung.

Achten Sie hierauf, auch wenn Sie diesen Produkt an Dritte weitergeben.

Heben Sie deshalb diese Bedienungsanleitung zum Nachlesen auf!

Eine Auflistung der Inhalte finden Sie im Inhaltsverzeichnis mit Angabe der entsprechenden Seitenzahlen auf Seite 7.

English

Sehr geehrte Kundin, sehr geehrter Kunde,

wir bedanken uns für den Kauf these Products.

Dieses Produkt erfüllt die Anforderungen der geltenden europäischen und nationalen Richtlinien. Die Konformität wurde nachgewiesen, die entsprechenden Erklärungen und Unterlagen sind beim Hersteller (www.abus-sc.com) hinterlegt.

Um diesen Zustand zu erhalten und einen gefahrenlosen Betrieb saferzustellen, müssen Sie als Anwender diese Bedienungsanleitung beachten!

Lesen Sie sich vor Inbetriebnahme des Produkts die komplette Bedienungsanleitung durch, beachten Sie alle Bedienungs- und Sicherheitshinweise!

Alle enthaltenen Firmennamen und Produktbezeichnungen sind Warenzeichen der jeweiligen Inhaber. Alle Rechte vorbehalten.

Bei Fragen wenden Sie sich an ihren Facherrichter oder Fachhandelspartner!

Haftungsausschluss

These Bedienungsanleitung wurde mit groBter Sorgfalt erstellt. Solten Ihnen dennoch Auslassungen oder Ungenaugkeiten auffallen, so teilen Sie uns dieseitte auf der Rückseite des Handbuchs angegebener Adresse mit. Die ABUS Security-Center GmbH übernimmt keinerlei Haftung fur technische und typographische Fehler und behalt sich das Recht vor, jederzeit ohne vorherige Ankundigung Änderungen am Produkt und an den Bedienungsanleitungen vorzunehmen. ABUS Security-Center ist nicht fur direkte und indirekte Folgeschaden haftbar oder verantwortlich, die in Verbindung mit der Ausstattung, der Leistung und dem Einsatz desses Produkte entstehen. Es wird keinerlei Garantie fur den Inhalt these Dokuments ubernommen.

Symbolerklarung

Das Symbol mit dem Blitz im Dreieck wird verwendet, wenn Gefahr für die Gesundheit besteht, z.B. durch elektrischen Schlag.

Ein im Dreieck befindliches Ausrufezeichen weist auf wichtige Hinweise in dieser Bedienungsanleitung hin, die unbedingt zu beachten sind.

Dieses Symbol ist zu finden, wenn Ihnen besondere Tipps und Hinweise zur Bedienung gegeben werden sollen.

Wichtige Sicherheitshinweise

Bei Schäden die durch Nichtbeachten dieser Bedienungsanleitung verursacht werden, erlischt der Garantieanspruch. Für Folgeschäden übernehmen wir keine Haftung!

Bei Sach- oder Personenschäden, die durch unsachgemäß Handhabung oder Nichtbeachten der Sicherheitshinweise verursacht werden, übernehmen wir keine Haftung. In solchen Fälle erlischt jeder Garantieanspruch!

Dieses Gerät wurde unter Einhaltung internationaler Sicherheitsstandards gefertigt.itte lesen Sie die folgenden Sicherheitshinweise aufmerksam durch.

Sicherheitshinweise

1. Stromversorgung

100-240 VAC Wechselsspannung, 50 - 60 Hz (über Steckernetzteil an 12 VDC)

Betreiben Sie这点 Gerät nur an einer Stromquelle, welche die auf dem Typenschild angegebene Netzspannung liefert. Falls Sie nicht sicheren sind, welche Stromversorgung bei Ihnen vorliegt, wenden Sie sich an Ihr Energieversorgungsunternehmen. Trennen Sie das Gerät von der Netzstromversorgung, bevor Sie Wartungs- oder Installationsarbeiten durchfuhren.

1. Überlastung

Vermeiden Sie die Überlastung von Netzsteckdosen, Verlängerungskabeln und Adaptern, da dies zu einem Brand oder einem Stromschlag führen kann.

1. Flüssigkeiten

Schützen Sie das Gerät vor dem Eindringen von Flüssigkeiten aller Art.

1. Reinigung

Reinigen Sie das Gerät nur mit einem feuchten Tuch ohne scharfe Reinigungsmittel. Das Gerät ist damit vom Netz zu trennen.

1. Zubehör

Schlieben Sie nur ausdrücklich dafür vorgesehene Geräte an. Andernfalls kann es zu Gefahrensituationen oder Schäden am Gerätkommen.

Warningen

Vor der ersten Inbetriebnahme sind alle Sicherheits- und Bedienhinweisung zu beachten!

1. Beachten Sie die folgende Hinweise, um Schäden an Netzkabel und Netzstecker zu vermeiden:

2. Verändern oder manipulieren Sie Netzkabel und Netzstecker nicht.

3. Wenn Sie das Gerät vom Netz trennen,ziehen Sie nicht am Netzkabel,sondern fassen Sie den Stecker an.

4. Achten Sie darauf, dass das Netzkabel so welt wie möglich von Heizgeräten entfernt ist, um zuverhindern, dass die Kunststoffummantelung schmilzt.

5. Befolgen Sie diese Anweisungen. Bei Nichtbeachtung kann es zu einem elektrischen Schlag kommt:

6. Offnen Sie niemals das Gehäuse oder das Netzteil.

7. Stecken Sie keine metallischen oder feuergeführlichen Gegenstände in das Geräteinnere.
8. Um Beschädigungen durch Überspannungen (z. B. Gewitter) zu vermeiden, verwenden Sieitte einen Überspannungsschutz.

3.itte trennen Sie defekte Gerate sofort vom Stromnetz und informieren ihren Fachhanderl.

1

Vergewissern Sie sich bei Installation in einer vorhandenen Videoüberwachungsanlage, dass alle Geräte von Netz- und Niederspanningsstromkreis getrennt sind.

2

Nehmen Sie im Zweifelsfall die Montage, Installation und Verkabelung nicht selbst vor, sondern überlassen Sie dies einem Fachmann. Unsachgemäß und laienhafte Arbeiten am Stromnetz oder an den Hausinstallationen stellen nicht nur Gefahr für Sie selbst dar, sondern auch für andere Personen. Verkabeln Sie die Installationen so, dass Netz- und Niederspannungskreise stets getrennt verlaufen und an keiner Stelle miteinander verbunden sind oder durch einen Defekt verbunden werden können.

Vermeiden Sie folgende widrige Umgebungsbedingungen bei Betrieb:

• Nasse oder zu hohe Luftfeuchtigkeit
  Extreme Kälte oder Hitze.
• Direkte Sonneneinstrahlung
• Staub oder brennbare Gase, Dämpfe oder Lösungsmittel
• starke Vibrationen
• starke Magnetfelder, wie in der Höhe von Maschinen oder Laufsprechem.

Auspacken

Während Sie das Gerät auspacken, handhaben sie theses mit äußerster Sorgfalt.

i	Bei einer eventuellen Beschädigung der Originalverpackung, prufen Sie zunachst das Gerät. Falls das Gerät Beschädigungen aufweist, senden Sie these mit Verpackung darüber und informieren Sie den Lieferdienst.

Inhaltsverzeichnis

1. Bestimmungsgemäß Verwendung 8
2. Lieferumfang 8
3. Merkmale und Funktionen 8
4. Gerätebeschreibung 8

4.1 Ruckansicht des Bedienpuls 8
4.2 Vorderansicht des Bedienpults 9
4.3 Joystick Steuerung 10
4.4 LCD Display 10

1. Bedienpult Konfiguration 10

5.1 Bedienpult Menu 10
5.2 Protokoll und Baudrate andern 11

1. Typischer Schaltplan 12

6.1 Steuerung Speed Dome 12
6.2 Steuerung DVR 12

1. Wartung 13

7.1 Wartung 13
7.2 Reinigung 13

1. Entsorgung 13
2. Technische Daten 13

1. Bestimmungsgemäß Verwendung

Das Bedienpult TVAC26000 dient zurzentralen Steuerung von PTZ Kameras und DVRs mit RS-485-Schnittstelle.

FolgendederVsindkompatibel:TVVRR4xxxx,TVVRR50xxxundTVVR60xxx.

2. Lieferumfang

Nr.	Posten	Anzahl
1	Bedienpult	1
2	12V DC Netzteil	1
3	5PIN Anschlussklemme	2
4	Bedienungsanleitung	1

3. Merkmale und Funktionen

• Steuerung von PTZ Speed Dome
• Steuerung von DVRs
  Bedienpult kann bis zu 31 DVRs verwalten
  Bedienpult kann bis zu 255 PTZ Geräte verwalten

4. Gerätebeschreibung

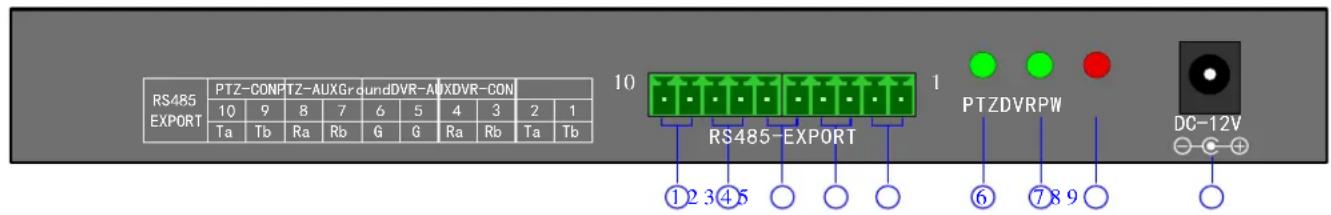

4.1 Rückansicht des Bedienpults

Nr.	Anschluss	Erklärung
1	Ausgang für PTZ Steuerung PTZ-CON	RS485 Anschluss zur Verbindung von Bedienpult und PTZ Speed Dome. Ta ist für RS485+, und Tb ist für RS485-.
2	Eingang für zusätzliches Bedienpult zur PTZ Steuerung PTZ-AUX	Verbindung zwischen Bedienpult und zusätzlichem Bedienpult zur PTZ Steuerung herstellen. Bedienpult PIN8 (Ra) mit zusätzlichem Bedienpult PIN10 (Ta) verbinden, und Bedienpult PIN7 (Rb) mit zusätzlichem Bedienpult PIN9 (Tb) verbinden. Das zusätzliche Bedienpult kann nun eben falls den PTZ Speed Dome steuern.
3	Ground	Masseanschluss
4	Eingang für zusätzliches Bedienpult zur DVR Steuerung DVR-AUX	Verbindung zwischen Bedienpult und zusätzlichem Bedienpult zur DVR Steuerung herstellen. Bedienpult PIN4 (Ra) mit zusätzlichem Bedienpult PIN2 (Ta) verbinden, und Bedienpult PIN3 (Rb) mit zusätzlichem Bedienpult PIN1 (Tb) verbinden. Das zusätzliche Bedienpult kann nun einen DVR steuern.
5	Ausgang für DVR Steuerung DVR-CON	Verbisnde Bedienpult PIN2 (Ta) mit DVR KB PIN D+, und verbisnde Bedienpult PIN1 (Tb) mit DVR KB PIN D-.
6	PTZ Kontrollleuche	Im PTZ Betriebsmodus leuchtet und blinkt die LED grün.
7	DVR Kontrollleuche	Im DVR Betriebsmodus leuchtet und blinkt die LED grün.
8	Power LED PW	Die Power LED leuchtet rot, sobald die Spanningsversorgung hergestellt ist.
9	Spanningsversorgung DC-12V	Anschluss der Spanningsversorgung

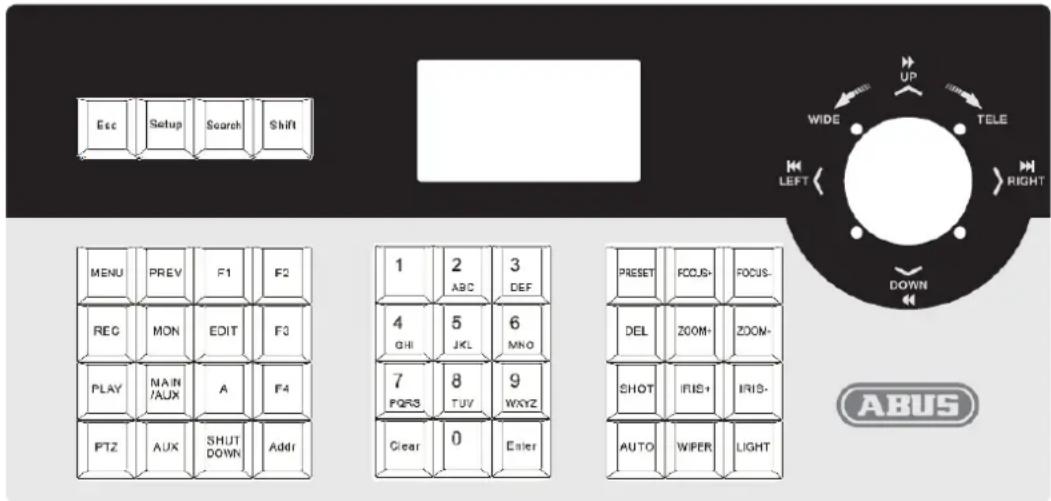

4.2 Vorderansicht des Bedienpults

Taste	Erklärung
ESC	Zurück zum vorherigen Menu
Setup	Für drei Sekunden gedrück htten, um in das Konfigurationsmenü zu gelangen(Standard Password: 8888, Master Password: 1111)
Search	Drücken Sie eine Sekunde, um die PTZ Konfiguration zu sehen
Shift	Betriebsmodus zwischen DVR oder PTZändern
MENU	Ruft das Hauptmenü auf
PREV	Wahlen Sie zwischen der Vorschau für 1er, 4er, 9er, 12er und 16er Ansicht bei ihrerDVR
F1	Reserve
F2	Reserve
REC	Sie gelangen in das Menu des angeschlossenen Rekorders
MON	Reserve
EDIT	Änderungen im Menu des Rekorders vornehmen
F3	Progammierung einer Tour
PLAY	Ruft die Wiedergabe im Rekorder auf
MAIN/AUX	Ausgabe zwischen zwei angeschlossenen Monitoren wahren (2 Sekunden drücken)
A	Wahlen Sie zwischen Groß- und Kleinbuchstaben oder Zahlen
F4	Starten einer Tour
PTZ	Ruft das PTZ Menü auf.
AUX	Reserve
Shut Down	Rekorder herunterfahren
Addr	ID für PTZ Speed Dome oder DVRändern
Clear	Aktuelle Eingabelöschen
ENTER	Aktuelle Eingabe bestätigten
0-9	Zahlen: 0, 1, 2, 3, 4, 5, 6, 7, 8, 9
A-Z	A-Z (26 Zeichen)
PRESENT	Preset-Position speichern
FOCUS+	Nah fokussieren
FOCUS-	Fern fokussieren
DEL	Preset-Positionlöschen
ZOOM+	Zoomfaktor vergroßern
ZOOM-	Zoomfaktor verkleinern
SHOT	Gespeicherte Preset-Position aufrufen
IRIS+	Iris öffnen
IRIS-	Iris schließen
Auto	Führt einen Auto-Scan aus
WIPER	Reserve
Light	Reserve

4.3 Joystick Steuerung

Bild	Befehl	Erklärung
	Hoch	Im PTZ Betriebsmodus: Kamera nach oben steuern
		Im DVR Betriebsmodus: Wiedergabe schnell abspielen
	Runter	Im PTZ Betriebsmodus: Kamera nach unten steuern
		Im DVR Betriebsmodus: Wiedergabe langsam abspielen
	Links	Im PTZ Betriebsmodus: Kamera nach links steuern
		Im DVR Betriebsmodus: Wiedergabe rückwärts starten
	Rechts	Im PTZ Betriebsmodus: Kameras nach rechts steuern
		Im DVR Betriebsmodus: Wiedergabe vorwärts starten
	Links drehen	Zoomfaktor vergroßern
	Rechts drehen	Zoomfaktor verkleinern

4.4 LCD Display

Jede Bedienung wird vom LCD Display erkannt und angezeigt. Das LCD Display goes in den Energiesparmodus (minimiert die Beleuchtung), sobald 30 Sekunden keine Bedienung erfolgt.

i	Mit der Taste „F4" ist bei den PTZ Kameras TV7600-05 kein Tourstart möglich. Über die Tastenkombination 71~78 + Preset{lüssen sich Tour 1~8 starten. Mit der Menutaste ist bei den PTZ Kameras TV7600-05 kein OSD Menu Aufruf möglich. Über die Tastenkombination 95 + Preset wird das OSD Menu aufgerufen.

5. Bedienpult Konfiguration

5.1 Bedienpult Menu

Alle Aufgaben der Bedienpult Konfiguration und Abfragen konnen über den Joystick und eine wichtige Tasten vorgenommen werden.

Controller Setup

PTZ Setup SYS Setup

5.2 Protokoll und Baudrateändern

Nachfolgend finden Sie ein Beispiel, wie Sie für den Speeddome 002 das Protokoll in Pelco-D und die Baudrate auf 4800ändern:

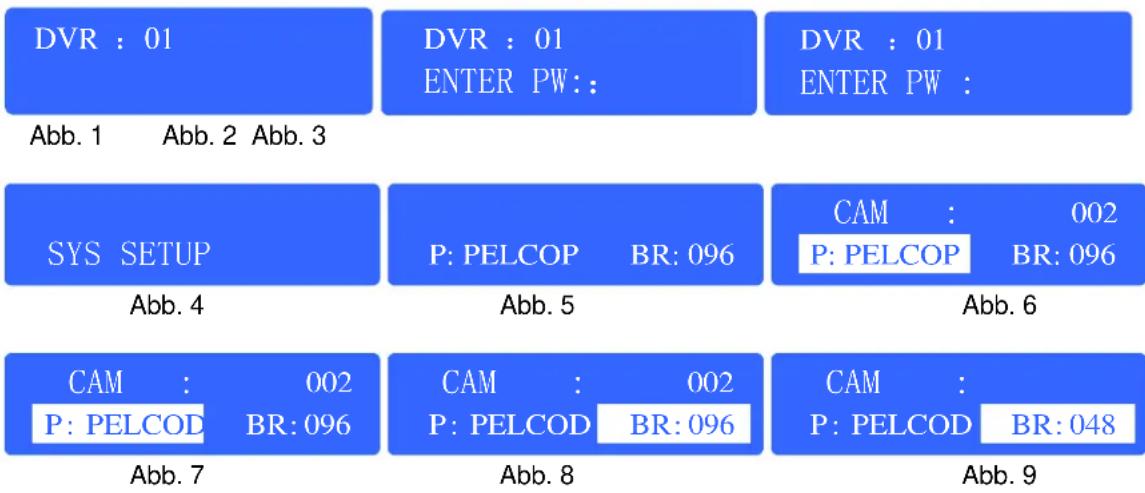

1. Wenn Sie sich im Standby Modus befinden (Abb. 1), halten Sie die „Setup" Taste für drei Sekunden gedrückt (Abb. 2).
2. Geben Sie das Password ein (Abb. 3, Standardpassword: 8888).
3. Drucken Sie „Enter“, damit Sie in das Setup Menu gelangen. Navigieren Sie mit dem Joystick zu PTZ SETUP (Abb. 4).
4. Drücken Sie „Enter“, damit Sie in das PTZ Menu gelangen.
5. Bewegen Sie den Joystick links oder rechts um die Adresse des Speed Domes zu wahlen (Abb. 5). Drücken Sie anschließend „Enter" um die Änderung zu übernehmen (Abb. 6).
6. Bewegen Sie den Joystick hoch und runter um das Protokoll zu wahlen (Abb. 7).
7. Bewegen Sie den Joystick nach rechts, um die Baudrate zu ändern (Abb. 8). Bewegen Sie anschließend den Joystick um die Baudrate zu wahlen (Abb 9).
8. Drücken Sie „Enter“, anschließend „ESC“ bis Sie sich im Standby Modus befinden (Abb 1).
9. Die Konfiguration ist nun abgeschlossen.

6. Typischer Schaltplan

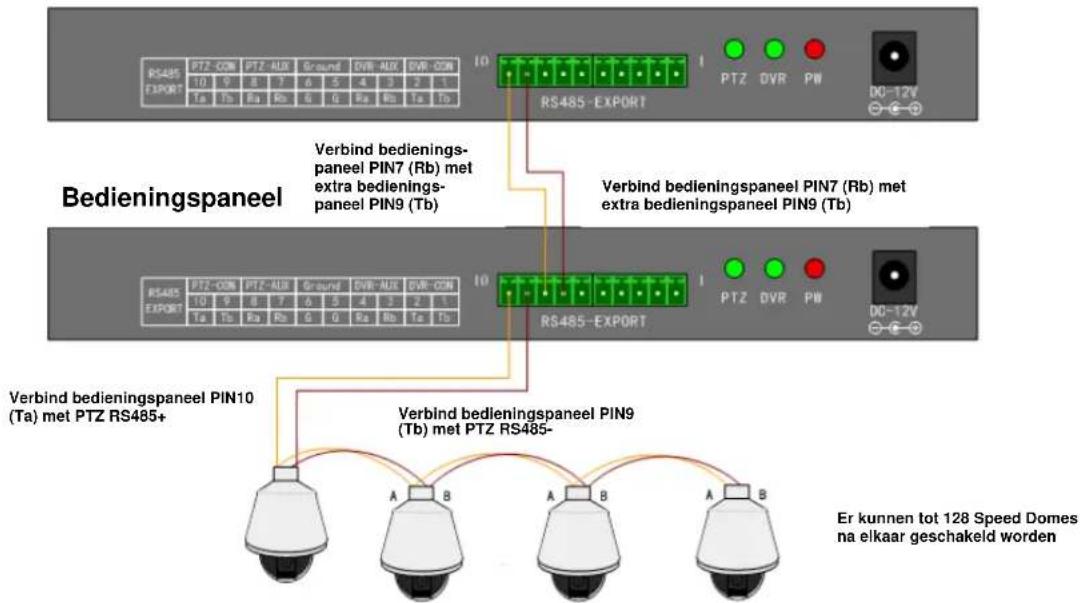

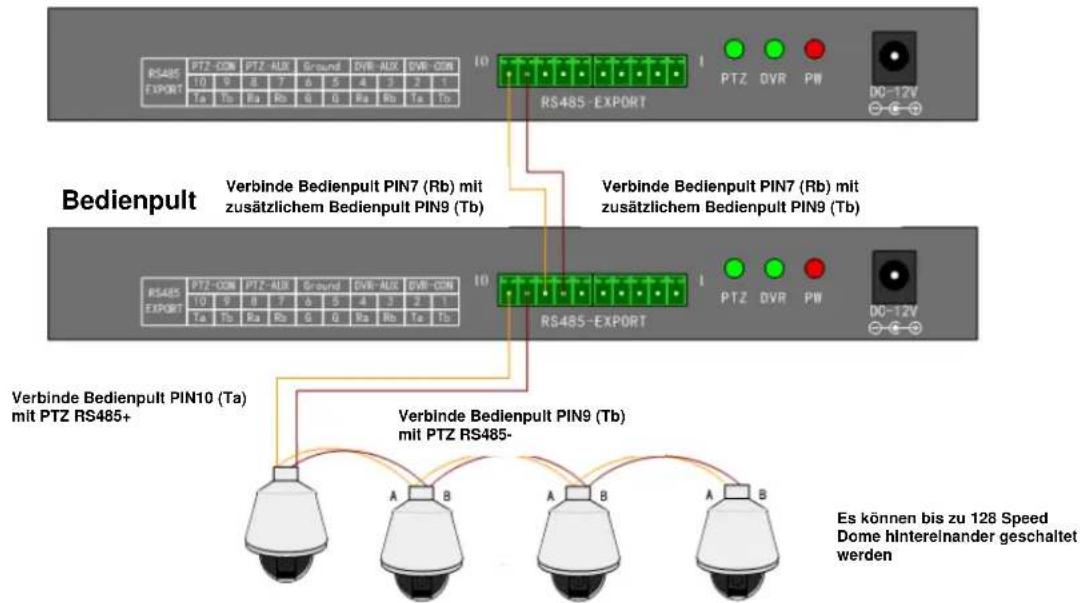

6.1 Steuerung Speed Dome

Zusätzliches Bedienpult

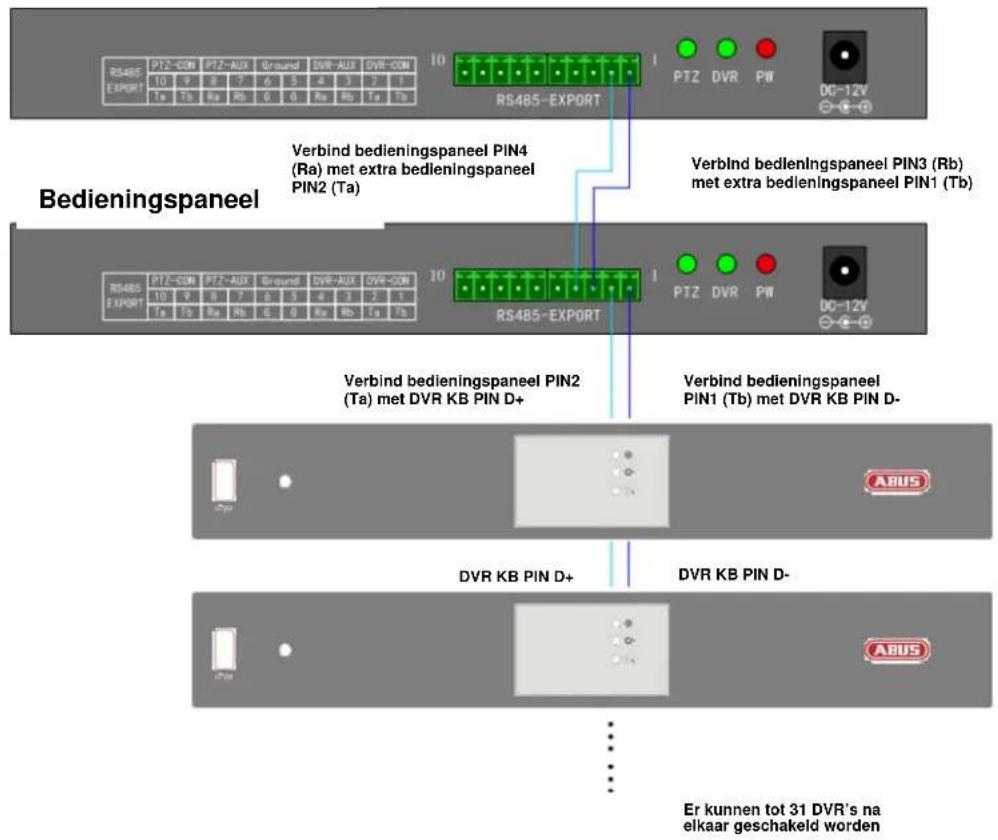

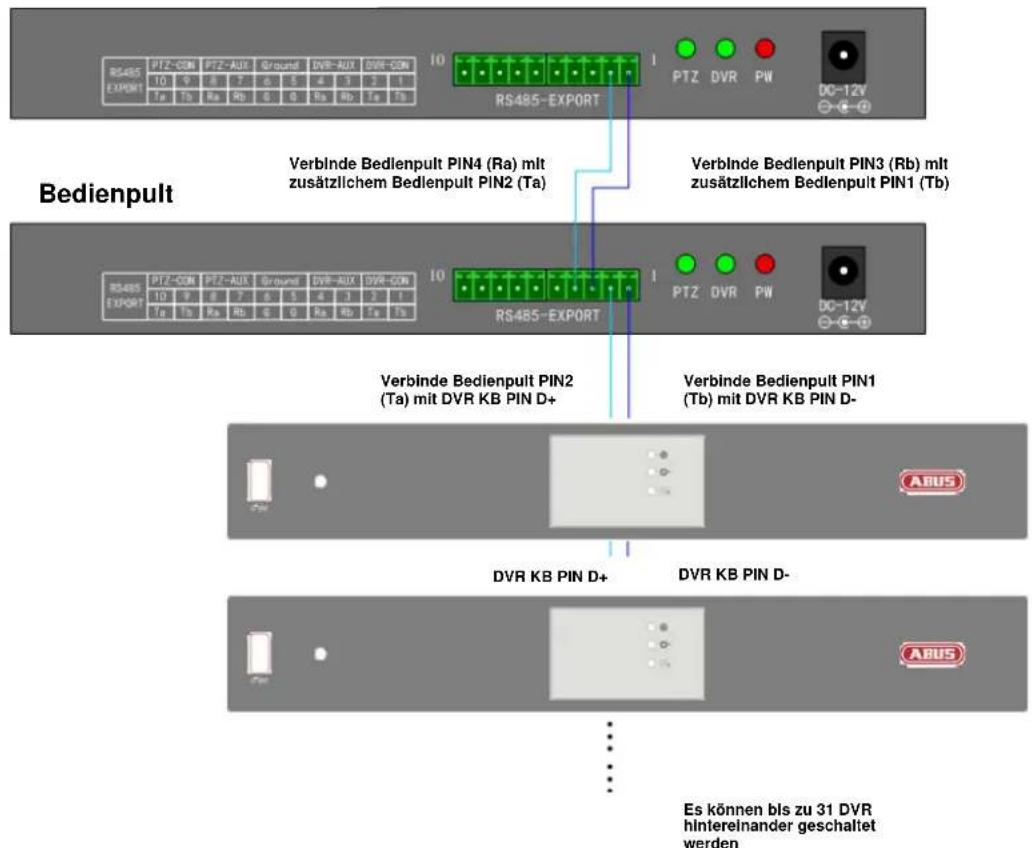

6.2 Steuerung DVR

Zusätzliches Bedienpult

7. Wartung

7.1 Wartung

Überprüfen Sie regelmäßige technische Sicherheit des Produkts, z.B. Beschädigung des Gehäuses.

Wenn anzunehmen ist, dass ein gefahrloser Betrieb nicht mehr möglich ist, so ist das Produkt außer Betrieb zu setzen und gegen unbeabsichtigten Betrieb zu sichern.

Es ist anzunehmen, dass ein gefahrloser Betrieb nicht mehr möglich ist, wenn:

das Gerät sightbare Beschädigungen aufweist,
das Gerät nicht mehr Funktioniert

Bitte beachten Sie:

Das Produkt ist für Sie wartungsfrei. Es sind keinerlei für Sie überprüfende oder zu wartende Bestandteile im Inneren des Produkts, öffnen Sie es niemals.

7.2 Reinigung

Reinigen Sie das Produkt mit einem sauberen trockenen Tuch. Bei stärkeren Verschmutzungen kann das Tuch kein mit lauwarmem Wasser angefeucht werden.

Achten Sie darauf, dass keine Flüssigkeiten in das Gerät gelangen.

Verwenden Sie keine chemischen Reiniger, dadurch konnte die Oberfläche des Gehäuses (Verfarbungen).

8. Entsorgung

Geräte die so gekennzeichnet sind, dürfen nicht über den Hausmüll entsorgt werden. Entsorgen Sie das Produkt am Ende seiner Lebensdauer gemäß den geltenden gesetzlichen Bestimmungen.

Bitte wenden Sie sich an ihren Handler bzw. entsorgen Sie die Produkte über dieCOMMUNALE Sammelstelle fur Elektroschrott.

9. Technische Daten

Typennummer TVAC26000
Unterstützte Anzahl DVR	31
Unterstützte Anzahl PTZ	255
Protokoll	Pelco D/P
Anschluss	RS-485
Joystick	3D
Maximale Kabellänge	1200m
Spanningsversorgung	12V DC
Betriebstemperatur	-10°C – 55°C
Abmessungen (L x B x H)	360 x 200 x 108
Gewicht	3.3 kg

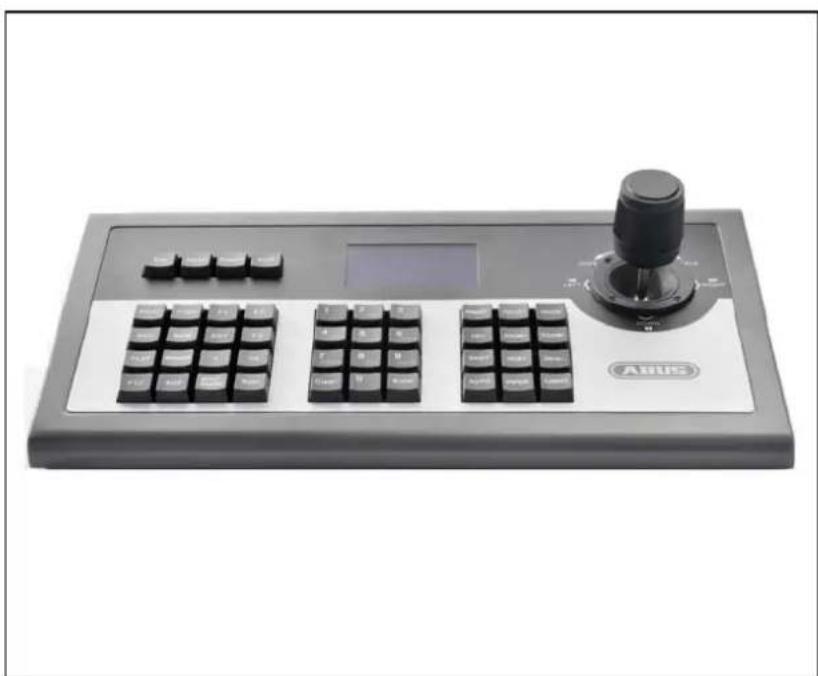

TVAC26000

User manual

Version 11/2011

Introduction

Dear Customer,

1. Typisch schakelschema 45

6.1 Besturing Speed Dome 45
6.2 Besturing DVR 45

6. Typisch schakelschema

6.1 Besturing Speed Dome

Extra bedieningspaneel

6.2 Besturing DVR

Extra bedieningspaneel

9. Technische gegevens

These Bedienungsanleitung ist eine Publikation der ABUS Security-Center GmbH & Co. KG, Linker Kreuthweg 5, 86444 Affing. Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z.B. Fotokopie, Mikroverfilung, oder die Erfassung in elektronischen Datenverarbeitungsanlagen, bedürfen der schriftlichen Genehmigung des Herausgebers.

Nachdruck, auch auszugswise, verboten.

These Bedienungsanleitung entspricht dem technischen Stand bei Drucklegung.

Änderung in Technik und Ausstattung vorbehalten.

Imprint

Redaktionel note
