GEBRUIKSAANWIJZING Floodlight LC1 EZVIZ

• Aanbevolen compatibiliteit: Klasse 10, max. 128 GB.

• Initialiseer de kaart in de EZVIZ-app voordat u deze gebruikt. Resetknop Houd 5 seconden ingedrukt om te herstarten en alle parameters terug te zetten in de standaardwaarden.27 Installatie van de camera met beveiligingslicht Stap 1 Schakel de elektriciteit uit bij de schakelaar die het circuit van de beveiligingslichten bedient. Stap 2 De basisplaat van de camera met beveiligingslicht scheiden.

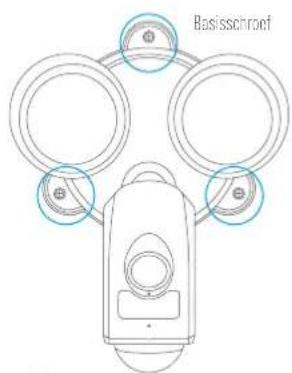

1. Schroef de 3 basisschroeven los.

2. Trek de camera met beveiligingslicht uit de basis en koppel de

3-draads stekker los van de basisplaat. 3-draads stekker

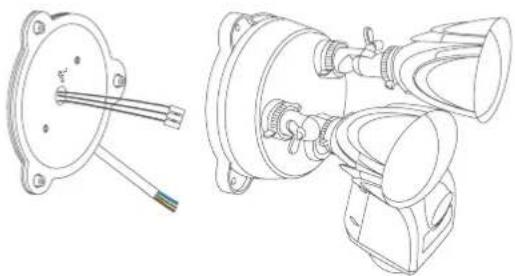

3. Nadat u de basisplaat van de camera hebt gescheiden, moet het resultaat eruit zien

zoals hieronder weergegeven.

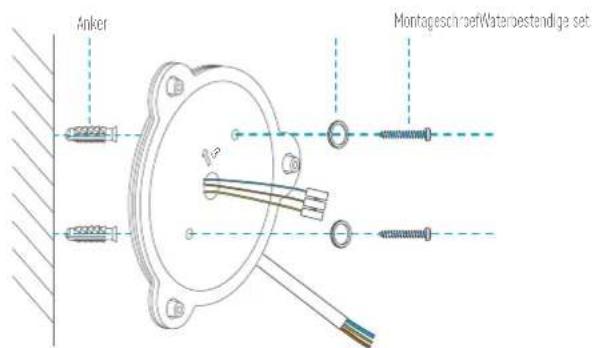

Stap 3 Bevestig de basisplaat aan de wand.

1. Kies een schoon en vlak oppervlak.

2. Boor twee gaten en bevestig de ankers.

3. Bevestig de basisplaat aan de wand met de set O-ringen en montageschroeven.

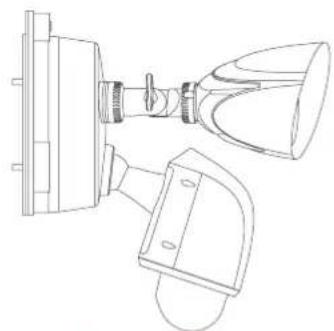

Zorg bij het plaatsen van de basisplaat dat het logo (UP) naar boven gericht is. Aanbevolen installatiehoogte: 10feet (3m) boven de grond. Aanbevolen boor: Ø6 spec. boor. Aanbevolen boordiepte: 0,13feet tot 0,14feet (40 tot 43mm).28 Stap 4 Monteer de camera met beveiligingslicht aan de basisplaat.

1. Sluit de 3-draads stekker weer aan op de camera met beveiligingslicht, zoals weergegeven. Zorg dat

het volledig aangesloten is, voordat u doorgaat.

2. Bevestig de camera met beveiligingslicht aan de basisplaat met de basisschroeven.

Stap 5 De aansluitdoos en de basis van de 3-draads stekker aansluiten

1. Combineer elke kleur van de draad van de basisplaat met de draad van dezelfde plaat op de

aansluitdoos (blauw met blauw, geel-groen met geel-groen, bruin met bruin). IP65-aansluitdoos *Afzonderlijk aangeschaft

2. U kunt de draadstekker gebruiken voor de speciale aansluitdoos, sluit de draden vervolgens aan zoals hieronder wordt

weergegeven. IP65-aansluitdoos *Afzonderlijk aangeschaft Plaats de uiteinden van elk paar in de draadstekker en draai ze stevig aan. Stap 6 Schakel de voeding voor het circuit van uw beveiligingslicht in. Stap 7 Controleren of de camera met beveiligingslicht voeding heeft Bij de eerste inschakeling, beginnen de beveiligingslichten te branden. Wanneer de beveiligingslichten worden uitgeschakeld, knippert de LED-indicator op de voorkant van de camera blauw, de camera met beveiligingscamera is gereed oor installatie. LED-indicator Als u de camera met beveiligingslicht hebt aangesloten op een stopcontact met schakelaar, controleer dan of u het stopcontact hebt ingeschakeld en laat het 24/7 aan zodat de camera met beveiligingslicht blijft werken.
