MANUAL DE USUARIO Floodlight LC1 EZVIZ

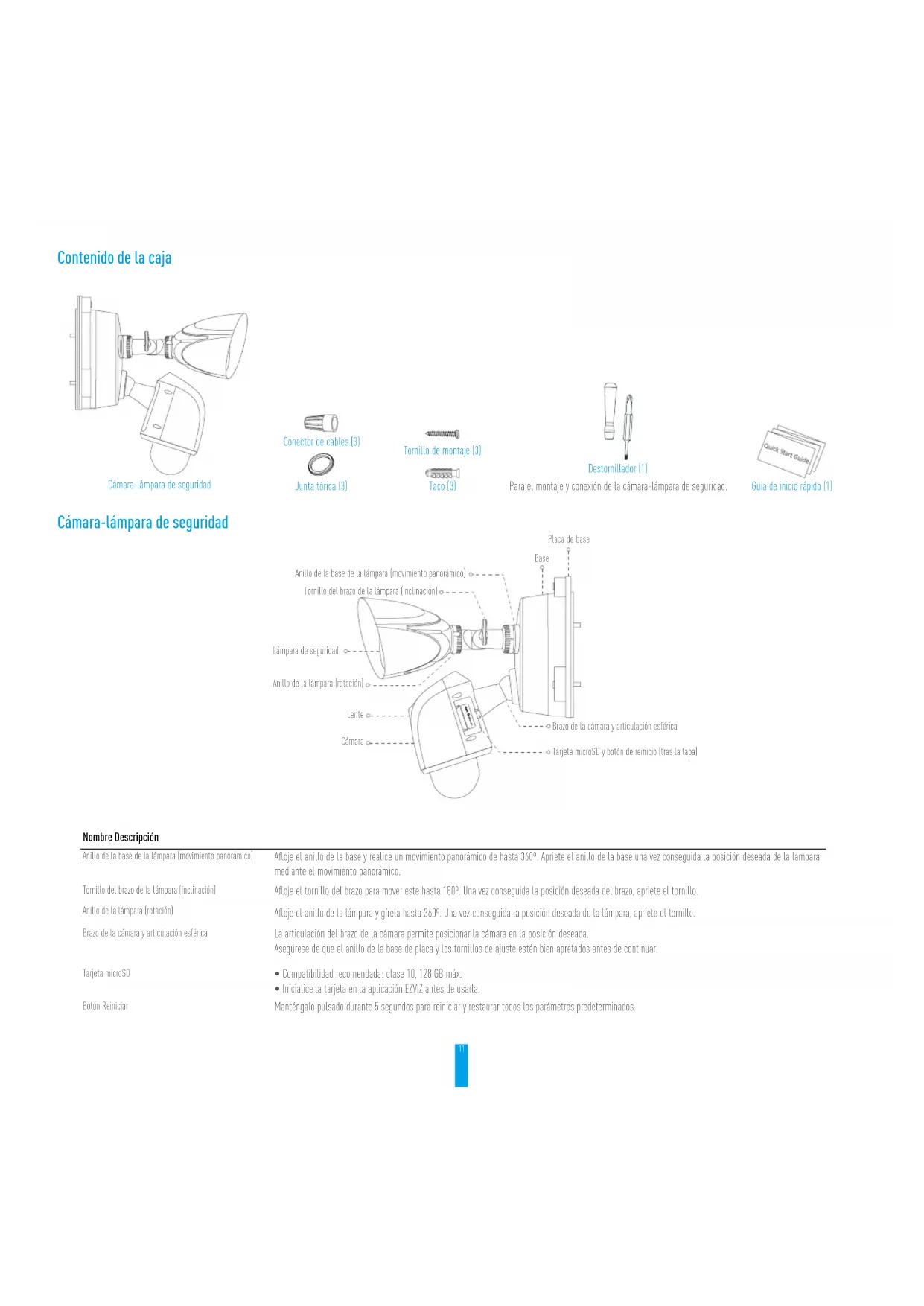

Contenido de la caja

Cámara-lámpara de seguridad

Conector de cables [3]

Junta tórica (3)

Tornillo de montaje [3]

Tacc [9]

Destornillador [1]
Para el montaje y conexión de la cámara-lámpara de seguridad.

Guía de inicio rápido (1)

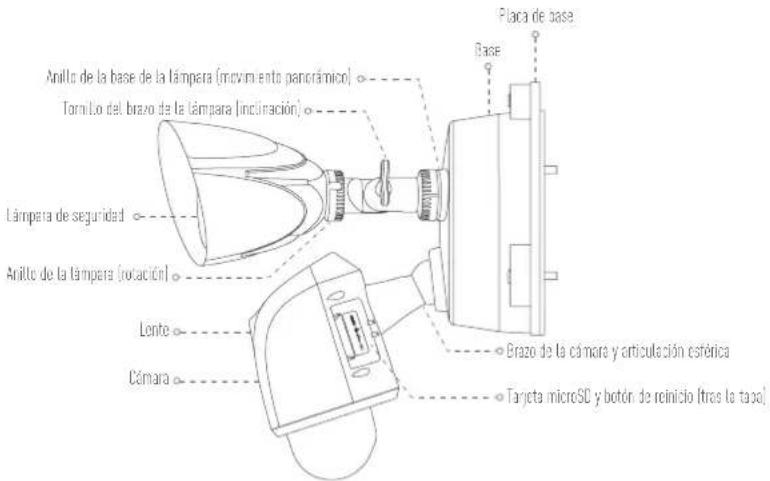

Cámara-lámpara de seguridad

Placa de base Base Anillo de la base de la lámpera (movimiento panorámico) Torn Lo del brazo de la lámpera (incliración) Lámpera de seguridad Anillo de la lámpera (rotación) Lente Cámara Brazo de la cámara y articulación estérica Tarjeta microSC y botón de reinicio (tras la tapa)

Nombre Descripción

Anillo de la base de la lámpara (movimiento panorámico)	Alloje el anillo de la base y realice un movimiento panorámico de hasta 360 ^ . Apriete el anillo de la base una vez conseguida la posición deseada de la lámpara mediante el movimiento panorámico.
Tornillo del brazo de la lámpara (inclinación)	Alloje el tornillo del brazo para mover este hasta 180 ^ . Una vez conseguida la posición deseada del brazo, apriete el tornillo.
Anillo de la lámpara (rotación)	Alloje el anillo de la lámpara y gireta hasta 360 ^ . Una vez conseguida la posición deseada de la lámpara, apriete el tornillo.
Brazo de la cámara y articulación esférica	La articulación del brazo de la cámara permite posicionar la cámara en la posición deseada.Asegúrese de que el anillo de la base de placa y los tornillos de ajuste estén bien apretados antes de continuar.
Tarjeta microSD	• Compatibilidad recomendada: clase 10, 128 GB máx.• Iniciatice la tarjeta en la aplicación EZVZ antes de usarla.
Botón Reiniciar	Manténgalo pulsado durante 5 segundos para reiniciar y restaurar todos los parámetros predeterminados.

Instalación de la cámara-lámpara de seguridad

Paso 1 Desconecte la electricidad mediante el interruptor que controla el circuito de la lámpara de seguridad.

Paso 2 Separe la placa de base de la cámara-lámpara de seguridad.

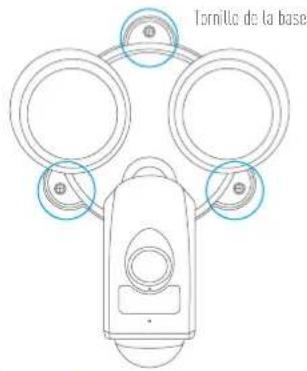

1. Desatornille los 3 tornillos de la base.

Tornillo de la base

1. Retire la cámara lámpara de seguridad de la base de placa y desconecto el corrector de 3 clavijas de la base.

Conector de 3 pines

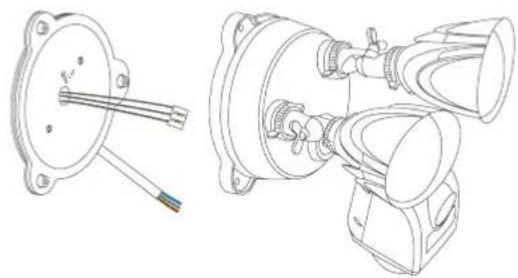

1. A continuación, se muestra un escuera del resultado una vez separada la placa de base de la cámara.

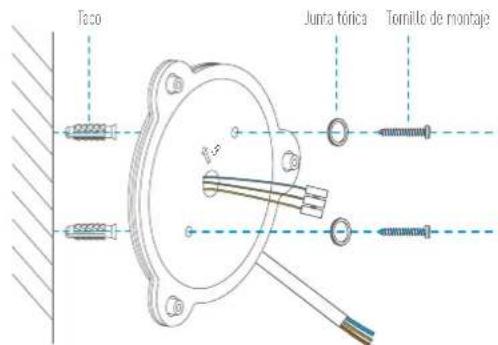

1. Escoja una superficie limpie y plana.
2. Taladre dos agujeros e inserte los tacos.
3. Fije la placa de base a la pared usando las juntas tóricas y los tornillos de montaje.

Taco Junta tórica Tornillo de montaje

UP

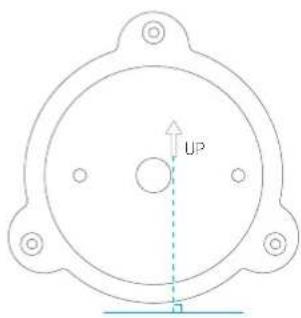

Al instalar la placa de base, asegúrese de que la señal UP apunte hacia arriba.

Altura recomendada de instalación: 3 m (10 ft) del suelo.

Broca recomendada: Broca de 26.

Profundidad recomendada del agujero: 40-43 mm (0,13-0,14 ft).

Paso 4 Fije la cámara-lámpara de seguridad a la placa de base

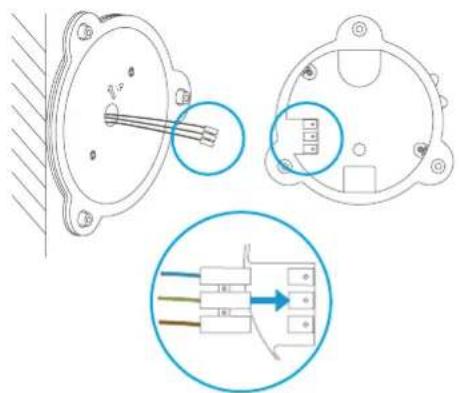

1. Vuelva a conectar el conector de 3 pines a la cámara-lámpara de seguridad como se muestra. Asegúrese de que esté bien conectado antes de continuar.

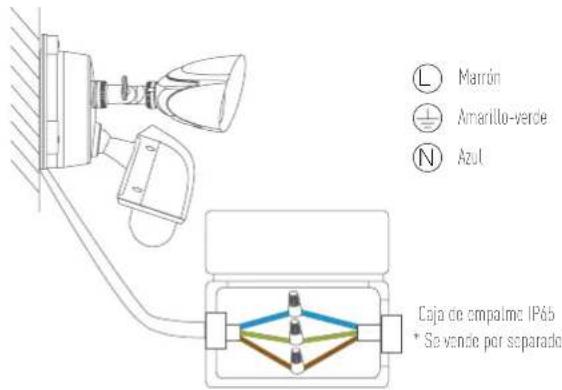

Paso 5 Conecte la caja de empalme y el conector de 3 pines de la base

1. Haga coincidir cada cable de color de la placa de base con el mismo color de la caja de empalme (azul con azul, amarillo-verde con amarillo-verde y marrón con marrón).

L Marón ± Amarillo-verde N Azul Caja de empalme IP65 * Se vende por separado

Paso 6 Conecte la alimentación del circuito de la lámpara de seguridad.

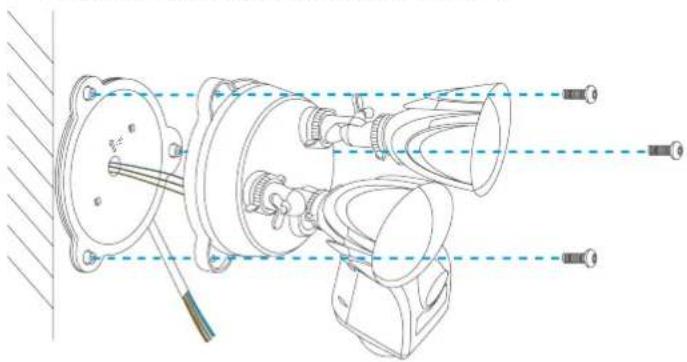

1. Fije la cámara-lámpara de seguridad a la placa de base con los tornillos.

1. Es posible utilizar un conector de cables para cajas de empalme especiales y conectar los cables como se muestra a continuación.

L Marrón ± Amarillo-verde N Azul Caja de empalme IP65 * Se vende por separado

i Inserte los terminales de cada par en el conector de cables y, luego, apriételos firmemente.

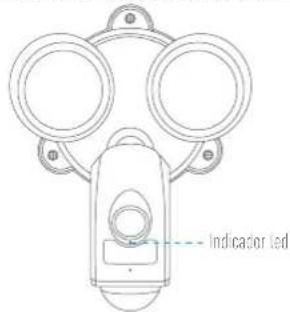

Paso 7 Compruebe que la cámara-lámpara de seguridad tenga alimentación

Al alimentar por primera vez, las lámparas de seguridad se encienden. Cuando se apague la luz de seguridad y el indicador led en la parte frontal de la cámara parpadee en azul, la cámara-lámpara de seguridad estará preparada para su configuración.

Si ha conectado la cámara-támpara de seguridad a un enchufe conmutable, asegúrese de encender el enchufe y dejarlo encendido para que la cámara funcione 24 horas los 7 días de la semana.

Configuración de la cámara-lámpara de seguridad

1. Cree una cuenta de usuario

• Conecte su teléfono móvil a la red Wi-Fi.
• En la App Store o en Google Play™, busque «EZVIZ» para descargar e instalar la aplicación.

- Nora la aplicación y registre una cuenta de usuario de EZVZ siguiendo las instrucciones del asistente de instalación.

2. Agregue una cámara-lámpara de seguridad a EZVIZ

- Inicie sesión en la aplicación EZVIZ

- Desde la pantalla de inicio de la app EZVIZ, toque el símbolo " + " situado en la esquina superior derecha para entrar en la interfaz de escaneo del código OR

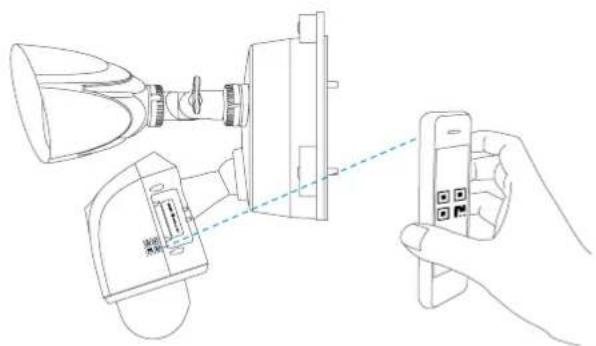

- Escanee el código de respuesta rápida (OR) presente en la cámara-lámpara.

- Siga las indicaciones del asistente de la aplicación EZVIZ para finalizar la configuración Wi-Fi.

Si desea cambiar la red wifi de su cámara-lámpara de seguridad, mantenga pulsado el botón de reinicio durante 5 s y repita esta parte.
- La cámara-támpara de seguridad funciona con señales wifi de 2,4 GHz. Si tiene un enrotador de doble banda con redes de 2,4 GHz y 5 GHz separadas, asegúrese de que su móvil esté conectado a la red de 7,4 GHz. - Si la señal de su red wifi es inferior al 50 % en el lugar donde desea instalar la cámara-támpara de seguridad, se recomienda aumentar la señal en el punto de instalación usando un extensor wifi.

Apéndice

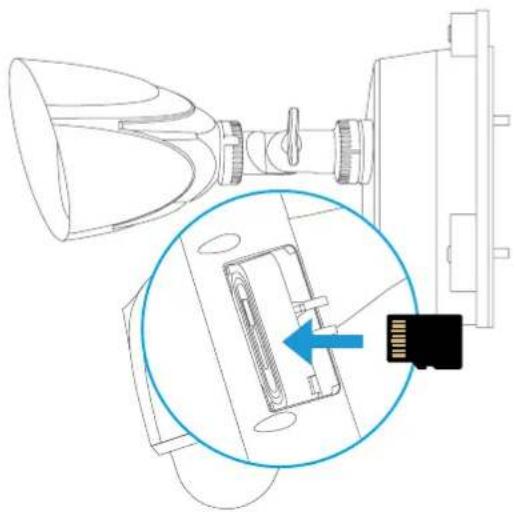

Instalación de una tarjeta de memoria (opcional)

• Retire la tapa del lateral de la cámara.
• Extraiga el tapón de silicona.
• Inserte la tarjeta microSD en la ranura hasta encajarla.
• Ponga de nuevo la tapa de silicona y asegúrese de que esté completamente colocada en la ranura de la tarjeta SO.
• Vuelva a colocar la tapa.

Inicializar la tarjeta de memoria

1. En la aplicación EZVIZ, compruche el estado de la tarjeta de memoria tocando en la opción Storage Status (Estado de almacenamiento) de la interfaz de Device Settings (Ajustes del dispositivo).

Wi-Fi Configure	TEST-WiFi
Storage Status
Device Version	Vx.xx build xxxxxxNo new version.

1. Si el estado de la tarjeta de memoria aparece como Uninitialized (No inicializada), tóqueño para inicializarla. Tras ello, el estado cambiará a Normal.

Para obtener información detallada, visite www.ezviLife.com.
