GEBRUIKSAANWIJZING EQ.5 extraKlasse TE506F09DE SIEMENS

nl Gebruiksaanwijzing

Veiligheidsaanwijzingen 63

Overzicht 65

Bedieningselementen 65

Displaymeldingen 66

aromaDouble Shot. 66

Vór het eerste gebruik 67

Waterfilter 68

Menu-installingen 69

Maalgraad instellen 70

Koffiezetten met koffiebonen. 71

Koffiezetten met gemalen koffie 71

Heet water tappen 72

Melkschuim en warme melk bereiden.....72

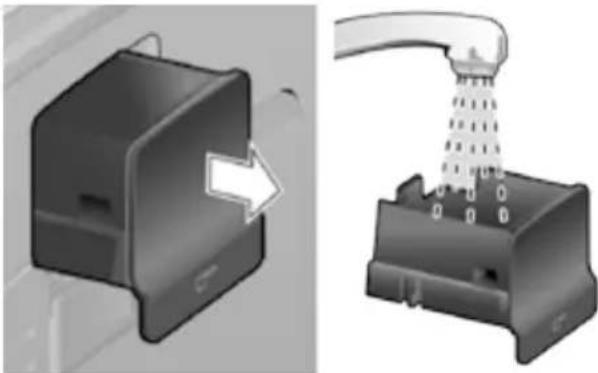

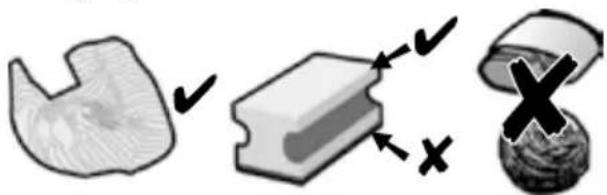

Onderhoud en dagelijkse reiniging 73

Tips voor energiebesparing 75

Serviceprogramma's. 76

Vorstbescherming 79

Toebehoren. 79

Afval. 79

Garantievoorwaarden 79

Eenvoudige problemen zelf oplossen.....80

Technische specifications. 82

Bestekoffieliefhebber,

Gefeliciteerd met uw nieuwe espresso-automaat van Siemens. Deze gebruiksaanwijzing beschrijft verschillende modellen, die anders zijn uitgerust. Lees ook de beknopte handleiding. Ze kan in een special opbergvak (5c) worden bewaard, zodate ze.altijd binnen handbereik is.

Leveringsomvang

(zie de overzichtsafbeelding voor in de gebruiksaanwijzing)

Volautomatischespressoapparaat TE506
Beknopte handleiding
Gebruiksaanwijzing
Melkschuimer
Teststrip voor de hardheid van het water
Maatlepel
Waterfilter

Veiligheidsaanwijzingen

Lees de gebruiksaanwijzing zorgvuldig door, neem deze alkijd in acht en bewaar deze goed! Als u dit apparaat aan iemand anders geeft, lever dan ook=this gebruiksaanwijzing mee. Dit apparaat is bedoeld voor de verwerking van normale huishoudelijk hoeveelheden in huishoudens of vergelijkbare, Niet-commercialie toepassingen. Hiertoe behoren bijvoorbeeld ook het gebruik in personeelskeukens van winkels, Kantoren, landbouw- en andere industrielle bedrijven, alsmede het gebruik door gasten van pensions,kleine hotels en soortgelijke accommodaties.

Gevaar voor elektrische schokken!

Sluit het apparaat aan, en gebruik het conform de informatatie op het typeplaatje. Om gevaarlijke situations te vermijden mogen reparations aan het apparaat, zoals verranging van een beschadigd aansluitsnoer, alleen door once servicedienst worden uitgevoerd.

Dit apparaat mag door kinderen van 8aar en ouder en door personen met verminderde lichamelijke, zintuiglijke of geestelijkke vermogens of gebrek aan ervaring en/of kennis worden gebruikt indien dit onder toezicht gebeurt of indien zij over het veilige gebruik van het apparaat zich geinstrueerd en de hieruit voortvloeieende gezaren hebben begrepen. Kinderen onder de 8要去en van het apparaat en aansluitsnoer worden weggehonden en mogen het apparaat Niet bedieren. Kinderen mogen nicht met het apparaat spelen. Reiniging en gebruikersondoud mogen Niet door kinderen worden uitgevoerd, tenzij de kinderen 8aar of ouder+zijn en zich deze werkzaamheden onder toezicht uitvoeren.

Dompel het apparaat of aansluitsnoor nooit onder in water. Gebruik het apparaat uitsluitend indien het aansluitsnoor en het apparaat geen beschadigingen vertonen. Trek bij storingen direct de stekkeruit het stopcontact of schakel de netspanning UIT.

Verstikkingsgevaar!

Laat kinderen nicht met verpakkingsmaterialial spelen.

Geaar voor brandwonden!

De uitloop (6a) van de melkschuimer worden zeer heet. Na gebruik eerst lately afkoelen en pas daarna aanraken. Gebruik dit apparaat alleen wanneer de melkschuimer (6) volledig is gemonteerd en geinstalleerd.

Gevaar voor letsel!

Stek uw vingers nicht in het maalmechanisme.

Overzicht

(zie de overzichtsafbeeldingen A, B, C, D en E voor in de gebruiksaanwijzing)

1 Bonenreservoir
2 Aromadeksel
3 Draaiknop voor maalgraadinstelling
4Poederlade (gemalen koffie/reinigungstablet)

5 Zetgroep (Afbeelding E)

a) Zetgroep
b) Deur
c) Opbergvak beknopte handleiding
d) Uitwerphendel voor zetgroep
e) Vergrendeling

a) Afdekplaatje

6 Melkschuimer (Afbeelding C) afneembaar

a) Uitloop
b) Keuzeschakelaar voor warme melk/melkschuim
c) Melkslang
d) Bovenste deel
e) Luchtpijpje

7 Koffie-uitloop in hoogte verstelbaar
8 Lekschaal (Afbeelding D)

a) Scherm lekschalen
b) Koffiedikreservoir
c) Lekschaal koffie-uitloop
d) Lekplaat koffie-uitloop

9 Netschakelaar O/I

10Toetsstart
11 Toets

12 Toets //
13 Toets off/i

14 Draaiknop "koffiesterkte"
15 Draaiknop "drankkeuze"
16 Display
17 Afneembaar waterreservoir
18 Deksel waterreservoir
19 Maatlepel (handvat voor waterfilter)
20 Opbergvak voor maatlepel
21 Netsnoer met opbergvak
22 Waterfilter

Bedieningselementen

Netschakelaar O/I

Met de netschakelaar O/I (9) worden het apparaat ingeschakeld of vollediguitgeschakeld (onderbreking van de stroomtoevoer).

Belangrijk: Voer voordat u het apparaat uitschakelt het reinigingsprogrammauit of gebruik de knop 念 off/i (13) om het apparaatuit te zetten.

Toets

Druk op de toets (11) als u twee kopjes van de gekozen drank gegelijk wilt zetten. Deze toets kan worden geactiveerd voor dranken zonder melk en zonder de functie aromaDouble Shot.

Toets off/i

Als u kort op de knop off/i (13) drukt, wordt het apparaat gespoeld en uitgeschakkeld. Als u de knop off/i (13) ingedrukt houdt, worden de gebruikersinstelling weergegeven of wordt de ontkalkings- en reinigingsfunctie gestart.

Toets//

Met een druk op de toets / (12) worden stoom geproduecerd voor de bereiding van melkschuim of warme melk. Deze toets worden ook gebruikt voor het leveren van heet water.

Toets start

Met een druk op de toets start (10) worden de bereiding gestart of een serviceprogramma uitgevoerd. Doorijdens de bereiding nogmaals op de toets start (10) te drukken, kan het proces vroegtijdig worden afgebrozen.

Draaiknop "koffiesterkte"

double shot	Met deze draaiknop (14) wordt de koffiesterkte ingesteld.
∅	ZEER SLAP
tot	SLAP
	NORMAAL
	STERK
	DOUBLESHOT STERK+
	DOUBLESHOT STERK++
double shot	Bij deze koffiesterkte worden de koffie in 2 fasen gezet. Zie “ aromaDouble Shot”.

Draaiknop "drankkeuze"

	Met deze draaiknop (15) wordt de gewenste drank en de hoeveelheid per kop geselecteerd. Hij worden ook gebruikt om bebruikersinstel- lingen te veranderen.
	Koffiedranken zonder melk: KLEINE ESPRESSO ESPRESSO
tot	KLEINE CAFÉ CRÈME CAFÉ CRÈME
	GROTE CAFÉ CRÈME
	Koffiedranken met melk: KLEINE CAPPUCCINO GROTE CAPPUCCINO KLEINE MACCHIATO MACCHIATO GROTE MACCHIATO
	APPARAAT SPOELEN
u	MELKSYST. SPOELEN

Opmerking: Als een drank geselecteerd wordt, die nicht kan worden bereid, dan verschijnt ONGELDige COMBINATIE op het display. U dient dan de koffiesterkte of uw drankkeuze te wijzigen.

Keuzeschakelaar

Als u melkschuim wilt hebben - bijvoorbeeld voor een latte macchiato of cappuccino - draait u het symbol maar voren.

Als u warme melk wilt hebben, draait u het symbolism maar voren.

Voor heet water zet u de draaiknop in de horizontale stand.

Displaymeldingen

Op het scherm (16) verschijnen, behalve de actuèle bedrijfstoestand, verschillende meldingen die informatatie given over de toestand of u meedelen wanner u dient in te grijpen. Zodra u deoodzakelijkke maatregel hebtuitgevoerd, verdwijnt de melding en verschijnt het menu voor de drankkeuze wee.

aromaDouble Shot

Hoe langer het bereiden van de koffie duurt, des te meer bittere stoffen en ongewenste aroma's vrijkomen. Dit heeft een negatieve invloed op de smaak en maakt de koffie minder goed verteerbaar. Voor extra sterke koffie heeft de TE506 waarom een speciale functie: aromaDouble Shot. Wanner de helft van de gewenste hoeveelheid bereid is, worden verse koffie gemalen en voor de verdere bereiding gezebruikt, zodat alleen de lekkere aroma's vrijkomen. De functie aromaDouble Shot is actief bij de volgende instellen:

Vór het eerste gebruik

Algemeen

Vul het waterreservoir uitsluitend met zuiver, koud water zonder koolzuur en het bonenreservoir uitsluitend met geroosterde bonen (bij voorkeur effssobonen of bonemelanges voor volautomatische koffiemachines).

Gebruik geen geglaceerde, gekaramelliseerde of met andere suikerhoudendeadditieven behandelde koffiebonen,wantdeze verstoppen de zetgroep.

Bij dit apparaat is de waterhardheid instelbaar. In de fabriek is de waterhardheid ingesteld op 4. Bepaal de hardheid van het gebruike water met het bijgevoegde teststrookje. Blijkt uit deze test een andere waarden dan 4, dan dient het apparaat na de inschakeling dienovereenkomstig te worden geprogrammeerd (zie HARDHEID WATER).

Het apparatusat in gebruik nemen

1. Verwijder het aanwezigebeschermfolie.
2. Plaats depressoautomaat op een vlakke, waterbestendige ondergrond met voldoende draagvermogen. Zorg dat de ventilatieopengen van het apparaat Niet geblokkeerd worden.

Belangrijk: Gebruik het apparaat alleen in vorstvrijne ruimten. Als het apparaat bij temperaturen onder 0^ is getransporteerd of opgeslagen, dient u ten minste 3aar te wachten alvorens het apparaat in gebruik te nemen.

1. Trek het netsnoeruit het snoervak (21) en steek de stekker in. De gedaste lengte kan worden ingesteld door het snoer maar boven terug te schuiven of maar beneden uit te trekken. Zet het apparaat waarvoormet de achechterzijde aan bijv. de tafelrand en trek het snoer maar beneden of schuif het terug� boven.

2. Installee der melkschuimer. Bedien het apparaat alleen wanneer de melk-schuimer (6) volledig is gemonteerd en geinstalleerd.

1. Klap het deksel van het waterreservoir (18) omhoog.
2. Neem het waterreservoir (17) weg, spoel het uit en vul het met vers, koud water. Neem hierbij de marketing max in acht.
3. Zet het waterreservoir (17) recktop in het apparaat zetten en druk het helemaal maar onderen.
4. Sluit het deksel van het waterreservoir (18) weeR.
5. Vul het bonenreservoir (1) met koffiebonen. Voor de bereiding met gemalen koffie, zie "Koffiezetten met gemalen koffie".
6. Druk op de netschakelaar O/I (9). Op het display (16) verschijnt het menu voor het instellen van de displaytaal.
7. Selecteer met de bovenste draaiknop (15) de gewenste displaytaal. Volgende talen zich beschikbaar:

DEUTsCH

ENGLISH

FRANÇAIS

NEDERLANDS

ITALIANO

1. Plaats een kannetje onder de uitloop (6a).
2. Druk op de toets start (10). De gesele- teerde taal is opgeslagen.

Het apparaat warmt op en spoelt. Er loopt wat water uit de koffie-uitloop. Als op het display de drankkeuze verschijnt, is het apparaatgebruiksklaar.

Het apparatusuitschakelen

Het espressoapparaat is ingesteld met standaardinstallingen voor een optimale werkung. Het apparaat schakelt zich na een geselecteerdeijd automatisch uit (dezeijd is instelbaar, die UITZETTEN in het hoofdstuk "Menu-instellen").

Uitzondering: Het apparaat wordt zonder spoelen uitgeschakeld als er alleen heet water of stoom is geeverd.

Als u erder het apparaat handmatig wilt uitschakelen, drukt u op de knop e off/i (13). Het apparaat wordt gespoeld en uitgeschakeld.

Opmerking: Bij het eerste gezruik, na deuitvoering van een serviceprogramma of als het apparaat gedurende langeijd Niet is gezruikt, heeft de eerste drank nog nicht het volle aroma; hij kan dan ook beter nicht worden gedronken.

Als u de espressomachine voor het eerst gebruikt, krijgt u pas een voldoend ditke en stabiele laag "crema" nadat u de eerstepeer kopje hebt getapt.

Als het apparaat langeijd achtereen is gebruikt, kuren er waterdruppels verschijnen op de ventilatieoppeningen. Dat is normalaal.

Waterfilter

Een waterfilter kan kalkafzetting helpen voorkomen.

Alvorens een新模式 waterfilter kan worden gebrukt, moet dit gespoeld worden. Hiervoor gaat u als volgt te werk:

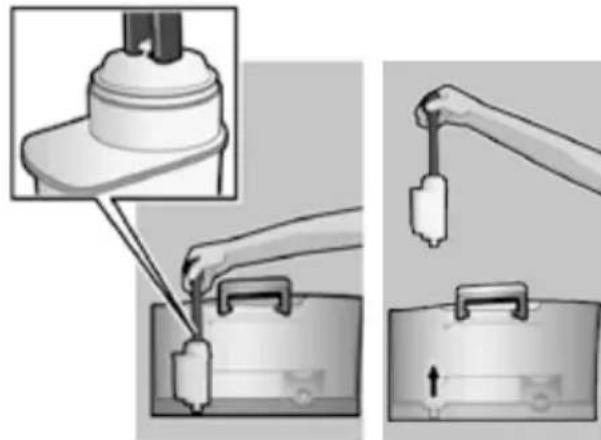

1. Duw het waterfilter (22) met behulp van de maatlepel (19) stevig in het water-reservoir.

1. Het waterreservoir (17) tot aan de markering max met water vullen.
2. Houd de toets e off / i (13) minstens 3 seconden lang ingedrukt. Het menu wordt geopend.
3. Druk meerdere keren op de toets E_ off /i (13) totdat op het display GEEN/oud FILTER staat.
4. Selecteer met de bovenste draaiknop (15) FILTER ACTIVEREN.
5. Druk op de toets start (10).
6. Plaats een kannetje met een inhoud van 0,5 liter onder de uitloop (6a).
7. Druk op de toets start (10).
8. Er loopt nu water door het filter, om dit te spoelen.
9. Giet verzolgens het reservoir leeg. Het apparaat is wee maar voor gebruik.

Opmerking: Door het filter te spoelen, ist tegelijk ook de instelling voor deindicatie van de filtervangersing geactiveerd.

Als FILTER VERVANGEN verschijnt, of na maximaal 2 maanden is de werkung van het filter uitgeput. Het dient om hygienische redenen en opdat het apparaat Niet zou verkalken (het apparaat kan schade oplopen) te worden verrangen. Reservefilters zijn in de handel of via de klantenservice (zie "Toebehoren") verkrijgbaar. Wordt er geen新模式 filter geplaatst, draai de instelling FILTER dan op GEEN/oud.

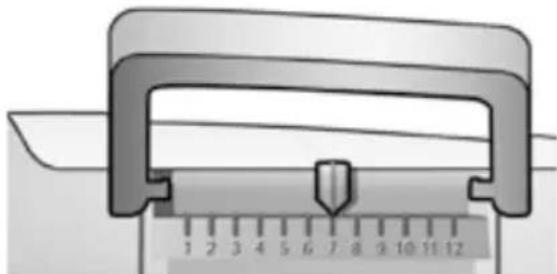

Opmerking: Met de filterindicator kurz u de maand markeren, waarin u het filter hebt aangebracht. U kurz ook de maand markeren waarin u het filter de volgende keer moet verrangen (ten的那一 ste na twee maanden).

Opmerking: Wordt het apparaat langere tijd Niet gebruikt (bijv. vakantie), dan dient het geplaatste filter te worden gespoeld, alvorens het apparaat opnieuw worden gebruikt. Neem hiervoor een kop warm water af en giet deze cervolgens weg.

Menu-installingen

In de menu-installingenkestuhet apparaat individuelaanpassen.

1. Houd de toets / (13) minstens 3 seconden ingedrukt.
2. Druk herhaaldelijk op de toets off/i (13), tot het gewenste menupunt op het display verschijnt.
3. Selecteer met de bovenste draaiknop (15) de gewenste instelling.
4. Bevestig met een druk op de toets start (10).

Om het menu zonder wijzigingen te verlaten, dient u de keuzeschakelaar op TERUG te zetten en verrolgens op de toets start (10) te drukken.

Volgende instellingen zijn möglichk:

UITZETTEN: Hier kan de tijdspanne worden ingesteld, waarna het apparaat na de LASTe drankbereiding automatisch wordenuitgeschakeld. Er kan eenijd:tussen 15 minuten en 4aar worden ingesteld.De vooraf ingestelde tijdsduur kan ten behoeve van de energiebesparing worden verkort.

FILTER: Hier=kunt u instellen of er een water filter wordt gebruikt. Als er geen waterfilter wordt gebruikt, draaith u de knop maar GEEN/ODU. Als er wel een water filter wordt gebruikt, draaith u de knop maar FILTER ACTIVEREN. Nieuwe waterfilters要去 voor gebruik worden gespoeld (zie "Waterfilter").

CALC'N'CLEAN STARTEN: De serviceprogramma's (CALC'N'CLEAN / ONTKALKEN / REINIGEN) können hier handmatig worden geselecteerd. Druk op de toets start (10) en voor het geselecteerde programma uit (zie "Serviceprogramma's").

TEMPERAT.: De bereidingstemperatuur (HOOG / GEMIDDELD / LAAG) kan hier worden ingesteld.

TA AL: Hier kan de displaytaal worden ingesteld.

HARDHEID WATER: Bij dit apparaat is de hardheid van het water instelbaar. De juiste instelling van de waterhardheid is van belang, opdat het apparaatijdig meldt, dat het moet worden ontkalkt. Af fabriek is als de waterhardheid vooraf ingesteld.

De hardheid van het water(Intu kunt u vaststellen met het meegeleverde teststrokje of opvragen bij hetplaatselijke drinkwaterbedrijf.

Dompel het teststrookje kort in water onder, schud het voorzichtig af en na een minuut kurz u het resultaat aflezen.

Waterhardheidsgraden en insteltrappen: Trap Waterhardheidsgraad

	Duits (°dH)	Frahs (°fH)
1	1-7	1-13
2	8-14	14-25
3	15-21	26-38
4	22-30	39-54

DRANKENTELLER: Op het display staat hoeveel dranken er zich bereid sinds het apparaat in gebruik is genomen.

Maalgraad instellen

Met de draaiknop (3) voor de maalgraadinstelling kan de gewenste fijnheid van de gemalen koffie worden ingesteld.

Let op!

Stel de maalgraad alleen bij draaiend maalwerk in! Anders kan het apparaat worden beschadigd. Niet in het maalwerk vrijpen.

• Stel, verwijl het maalwerk draait, de draaiknop (3) in vanlijke gemalen koffie (a: tegen de klok in draaien) tot grof gemalen koffie (b: met de klok mee draaien).

Info: De neue instelling worden pas bij het tweede kopje koffie merkbaar.

Opmerking: indien op het display de melding MAALFIJNHEID GROVER INSTELLEN worden weergegeven, worden de koffiebonen te fjn gemaald. Stel de maalfijnheid grover in.

Tip: Kies een fijnere maalgraad voor donker gebrande bonen en een grovere voorlichtere bonen.

Koffiezetten met koffiebonen

Deze espresso-automaat maalt voor elke bereiding verse koffie.

Het apparaat moet klaar zich voor gebruik. Als u een koffiedrank met melk wilt bereiden,plaats dan eerst de melkslang in een melkhouder en zet de draaiknop (6b) op "Melkschuim".

Belangrijk: Opgedoogde melkresten zich lastig te verwijderen, dus moet de melkschuimer (6) onmiddelijk na gebruik worden gereinigd en gespoeld met het programma MELKSYST. SPOELEN).

Tip: Gebruik bij voor keur espresso - of bonenmelanges voor volautomatische apparaten gebruiken. Voor een optimale kwaliteit dienen de bonen koel en afgesloten te worden bewaard of te worden diepgevroyen. De koffiebonen+kennen ook diepgevroyen worden gemalen.

Belangrijk: Vul het waterreservoir (17) dagelijks met vers water. In het waterreservoir (17) dient zich als tijd voldoende water te bevinden voor de werkking van het apparaat.

Bereiding

1. Plaats de voorverwarmde kop(pen) onder de koffie-uitloop (7). Tip: Voor eenkleine espresso is het raadzaam om het kopje voor te verwarmen, bijv. met heet water.

2. Selecteer met behulp van de bovenste draaiknop (15) de gewenste koffie en gewenste hoeveelheid. De geseleeteerde koffie en hoeveelheid worden op het display aangegeven.

3. Selecteer met behulp van de onderste draaiknop (14) de gewenste koffiesterkte. De geselecteerde sterkte verschijnt op het display. Als u twee kopjes tegelijk wilt zetten, drukt u op de toets (11) (alleen voor dranken zonder melk en zonder de functie aromaDouble Shot).

4. Druk op de toets start (10).
   De koffie worden gezet en loopt hierna in de kopje/kopjes.

Opmerking: Bij sommige instellenen wordt de koffie in tweefasenbereid (zie " aromaDouble Shot").Wacht tot de bereiding helemaal voltooid is.

Door nogmaals op de toets start (10) te drukken, kan de bereiding vroegtijdig worden beeindigd.

Koffiezetten met gemalen koffie

Met deze espessoautomaat kan ook met gemalen koffie (geen oploskoffie) worden gezet.

Het apparaat要去 klaar zich voor gebruik. Als u een koffiedrank met melk wilt bereiden,plaats dan eerst de melkslang in een melkhouder en zet de draaiknop (6b) op "Melkschuim" .

NB: De functie aromaDouble Shot kan nicht worden gebruikt wanner de koffie worden bereid met gemalen koffie.

Belangrijk: Opgedoogde melkresten zich lastig te verwijderen, dus moet de melkschuimer (6) onmiddelijk na gebruik worden gereinigd en gespoeld met het programma MELKSYST. SPOELEN.

Belangrijk: Vul het waterreservoir (17) dagelijks met vers water. In het waterreservoir (17) dient zich altijd voldoende water te bevinden voor de werkking van het apparaat.

Bereiding

1. Open de poederlade (4).
2. Doe er maximaal 2 afgestreken maatlepels gemalen koffie in. Let op: Doe geen hele bonen of oploskoffie in de poederlade!
3. Sluit de poederlade (4).
4. Selecteer de gewenste drank met behulp van de bovenste draaiknop (15) (slechts een kop möglichk).
5. Druk op de toets start (10).
   De koffie worden gezet en loopt hierna in de kopje.

Opmerking: Voor een volgende kop koffie dient deze werkwijze te worden herhaald. Als binnen 90 seconden geen koffie worden genomen, worden het zetgroep automatisch leeggemaakt, om overlading te voorkomen. Het apparatus spoelt.

Heet water tappen

Risico op brandwonden!

De melkschuimer (6) wordt zeer heet. Houd de melkschuimer (6) uitsluitend aan het plastic gedeelte vast.

Voordat er warm water wordt afgenomen, moet de melkschuimer zijn gereinigd. Het apparaat要去 gebruiksklaar়.

1. Plaats een voorverwarmd kopje of glas onder de uitloop van de melkschuimer (6a).
2. Draai de keuzeschakelaar (6b) in horizontalestand.

1. Houd de toets / (12) ongeveer 3 seconden ingedrukt. Het apparaat warmt op. Er stroomt ongeveer 40 seconden lang heet water UIT de uitloop van de melkschuimer (6a).
2. Druk opniew op de toets /11 (12) om het proces af te breken.

Melkschuim en warme melk bereiden

Risico op brandwonden!

De melkschuimer (6) wordt zeer heet. Houd de melkschuimer (6) uitsluitend aan het plastic gedeelte vast.

Tip: U Aunt erst de melk opschuimen en dan koffie nemen, ofwel de melk apart opschuimen en verrolgens op de koffie gieten.

Het apparaat moet gebruiksklaar়n.

1. Plaats een voorverwarmde kop onder de uitloop (6a).
2. Steek de melkslang (6c) in een melkkannetje.
3. Draai de keuzeschakelaar (6b) op "Melkschuim" of "Warme melk".

1. Druk op de toets / (12). De toets / (12) knippert, het apparaat warmt nu ca. 20 seconden op.

Risico op brandwonden!

Het melkschuim of de warme melk kommt oder hoge druk uit de melkschuimer (6). Melkspetters können brandwonden veroorzaken. De uitloop (6a) mag nicht aangeraakt of op Personen gericht worden.
5. Beeing het proces door op de toets (12) te drukken.

Tip: Voor een optimale melkschuimkwaliteit gezruikt u bij voorkeur koude melk met een vetgehalte van ten minste 1,5% .

Belangrijk: Opgedroogde melkrestenzijn lastig te verwijderen, dus moet demelkschuimer (6) onmiddelijk na gebruik worden gereinigd en gespoeld met hetprogramma MELKSYST. SPOELEN.

Onderhoud end dagelijkse reiniging

Risico op elektrische schokken!
Trek voor het reinigen de netstekkeruit.
Dompel het apparaat nooit in water.
Gebruik geen stoomreiniger.

Veeg de buitenzijde met een zachte, vochtige doeK af.
- Gebruik geen schurende doeken of reinigingsmiddelen.

• Resten van kalk, koffie, melk en ontkalkingsoplossing.altijd direct verwijderen. Onder zulke resten kan corrosievorming optreden.
• Nieuwe sponsdoekjes können zouten bevatten. Deze zouten können een roestlaagje op het roestvrij staal veroorzaken. Spoel deze doekjes waarom.altijd voor gebruik grondiguit.

• Trek de lekschaal (8c) met het koffiedikreservoir (8b) maar voren uit het apparaat. Verwijder het scherm (8a) en de lekplaat (8d). Giet de lekschaal en het koffiedikreservoir leeg en reinig beiden onderdelen.

• Neem de poederlade (4)uit en reinigdeze.

De volgende onderdelen mogen nicht in de vaatwasser: scherm lekschalen (8a), poederlade (4), zetgroep (5a).

De volgende onderdelen zich vaatwasbestendig: lekschaal voor koffieuitloop (8c), koffiedikreservoir (8b),lekplaat koffie-uitloop (8d), aromadeksel (2) en maatlepel (19).

• Wrijf de binnenzijde van het apparaat schoon (ladeholders en poederlade).

Belangrijk: De lekschaal (8c) en het koffiedikreservoir (8b)要去en dagelijks worden geleegd en schoongemaakt om schimmelvorming te voorkomen.

Opmerking: Als het apparaat in koudetoestand met de netschakelaar O/I (9) wordt ingeschakeld of na de bereiding vankoffie automatisch wordenuitgeschakeld, wordt het apparaat automatisch gespoeld. Het system reinigt dus zichzelf.

Belangrijk: Als het apparaat langerearend Niet is gebruikt (bijv. na een vakantie),maak het hele apparaat dan grondig schoon, inclusief het melksystemeem en de zetgroep.

Melksysteme renigen

Als het melksystemeem Niet is gereinigd nadater melk is gebruikt, verschijnt na verloop van vrij het bericht MELKSYST. REINIGEN! op het display. Reinig het melksystemeem na elk gebruik! Voor de reiniging dient u de keuzeschakelaar (6b) in de LAST gebruike stand te latent staan.

Het melksystemeautomatisch voorreinigen:

1. Selecteer met de draaiknop (15).
2. Plaats een hoge, lege kan onder detuit (6a).
3. Duw de tuit zo zich可能导致 maar de kan toe.
4. Plaats het uiteinde van de melkslang (6c) in de kan.
5. Druk op de toets start (10).

Het apparaat LAST automatisch water in de kan lopen en zuigt dit via de melkslang weeer op om het melksysteme te spoelen. Na ca. 1 min stopt het spoelproces automatisch.

1. Giet de kan leeg en maak de melkslang (6c) schoon.

Daarnaast dient het melksystemeem regelmatig grondig te worden gereinigd (in devaatwasser of met de hand).

Melksystemeum voor de reiniging demonteren:

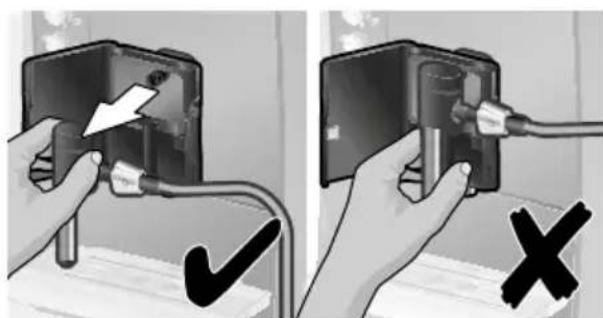

1. Trek de melkschuimer (6) maar voren uithet apparaat.

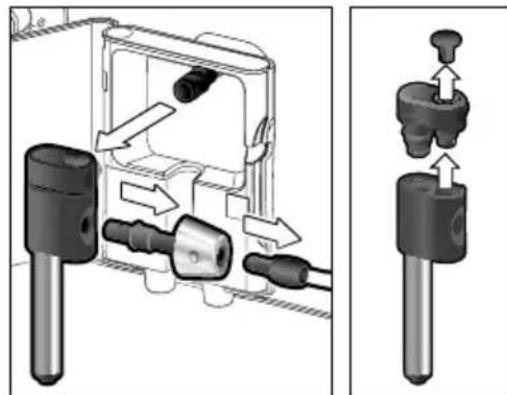

1. Neem de verschillende onderdelen (6a) t/m (6d) van de melkschuimer uit elkaar (zie afbeelding C aan het begin van de gebruiksaanwijzing).

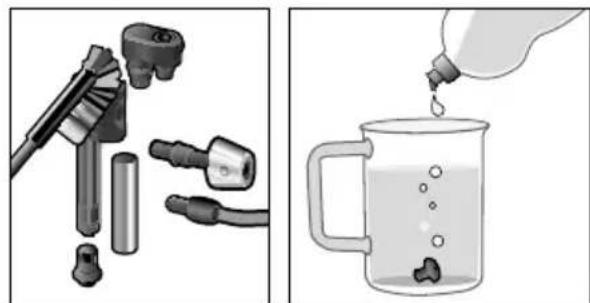

1. Reinig de afzonderlijke onderdelen met een zeepoplossing en een zachte borstel. Zo nodig in een warmer zeepoplossing lately weken.

1. Spoel alle onderdelen met helder water af en droog ze af.

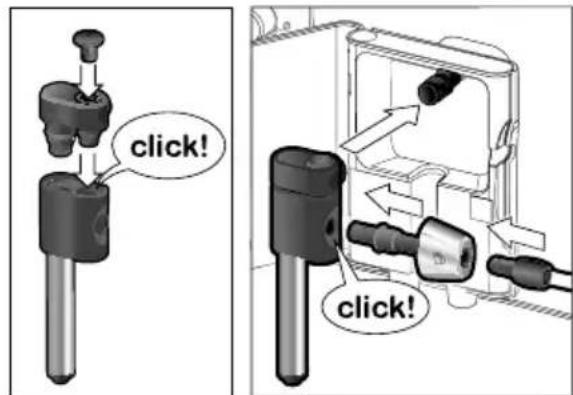

2. Zet de afzonderlijke onderdelen ineen en duw de melkschuimer tot aan de aanslag in het apparatus.

Risico op brandwonden!

Gebruik dit apparaat alleen wanner de melkschuimer (6) volledig is gemonteerd en geinstalleerd.

Zetgroep reinigen

Reinig de zetgroep regelmatig. De zetgroep automatisch voorreinigen:

1. Selecteer met de draaiknop (15).
2. Plaats een leeg glas onder de uitloop (6a).
3. Druk op de toets start (10). Het apparaat spoelt.

Aanvullend bij het automatische reinigingsprogramma dient de maalunit (5a) regelmatig te worden verwijderd en gereinigd (zie afbeelding E aan het begin van deze gebruiksaanwijzing).

1. Schakel het apparaat met de netschakelaar O/I (9)uit. Er brandt geen enkele toetsmeer.
2. Open de deur (5b) van de zetgroep.
3. Schuif de rode grendel (5e) op de zetgroep (5a) helemaal maar links.
4. Druk de uitwerphendel (5d) helemaal omlaag. De zetgroep komt los.
5. Pak de zetgroep (5a) beet bij de grepen en haal de zetgroep er voorzichtig uit.

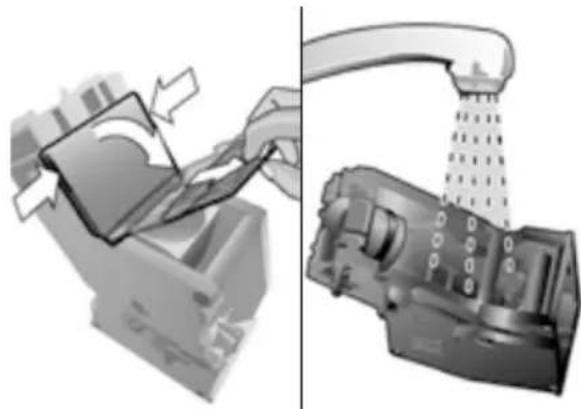

6. Verwijder de afdekking (5f) van de zetgroep en reinig de zetgroep (5a) grondig met stromend water.

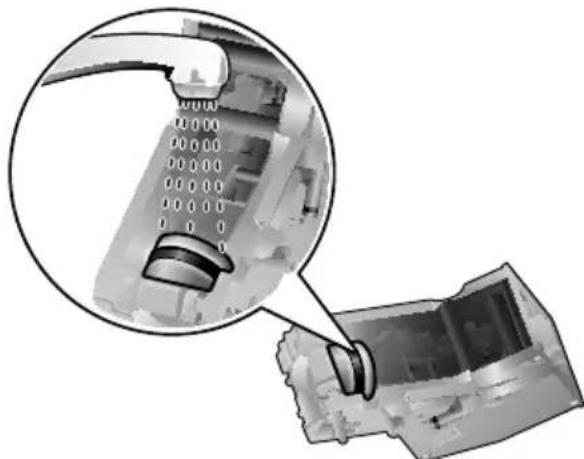

1. Reinig de zeef van de zetgroep grondig onder de waterstraal.

Belangrijk: Gebruik bij het reinigen geen spel- of reinigingsmiddelen en was de zetgroep Niet in de vaatwasser.

1. Veeg de binnenkant van het apparaat goed schoon met een vochtige doek en verwijder alle koffieresten.
2. Laat de zetgroep (5a) en de binnenkant van het apparaat drogen.
3. Plaats de afdekking (5f) waar op de zetgroep en schuif de zetgroep (5a) tot de aanslag in het apparaat.
4. Druk de uitwerphendel (5d) helemaal omhoog.
5. Schuif de rode vergrendeling (5e) helemaal maar rechts en sluit de deur (5b).

Tips voor energiebesparing

• Zet het volautomatischepressoapparaatuitalsuhet Niet gebruikt.Druk hiervoor op de knop 念 off/i (13).Het apparaat wordt gespoeld en uitgeschakeld.
• Onderbreek de koffie- of melkschuimbereiding indien möglich nicht. Eenvoortijdig stoppen van de koffie- of melkschuimbereiding leidt tot een verhoogd energieverbruik en tevens tot meer restwater in de lekschaal.
• Ontkalk het apparaat regelmatig, om kalkafzettingen te voorkomen. Kalkresten leiden tot een hoger energieverbruik.

Serviceprogramma's

Tip: Zie ook de beknopte handleiding in het opbergvak (5c).

Afhankelijk van het gebruik verschijnen op gezetteijdden de volgende meldingen op het display:

ONTKALKEN NODIG! of

REINIGEN NODIG!

of

CALC'N'CLEAN NODIG!

Dan moet het apparaat onverwijld met het betreffende programma worden gereinigd of ontkalkt. Indien nodig+kunnen.beide processen worden gecombineerd met behulp van de functie Calc'n'Clean (zie "Calc'n'Cleean). Als het serviceprogramma Niet volgens de instructies plaatsvindt, kan het apparaat worden beschadigd.

Let op!

Wanner u het serviceprogrammaaat lopen, dient u alkijd ontkalkings- en reinigingsmiddel volgens de gebruiksaanwijzing te gebruiken. Neem de veiligheidsinstru-ties op de verpakking van het reinigingsmiddel in acht.

Onderbreek het serviceprogramma in geen geval! De vloeistoffen Niet opdrinken!

Gebruik nooit azijn, middelen op basis van azijn, citroenzuur of middelen op basis van citroenzuur!

Doe in geen geval ontkalkingstabetten of andere ontkalkingsmiddelen in de poederlader(4)!

Special ontwikkelde en geschikte ontkalkings- en reinigingstabletten zijn in de handel of via de klantenservice verkrijgbaar (zie "Toebehoren").

Ontkalken

Belangrijk: Als een waterfilter in het water-reservoir (17) geplaatst is, dient dit voor de start van het ontkalkingsproces in elk geval te worden verwijderd.

Als op het display de melding ONTKALKEN NODIG! verschijnt, dient u de toets off/i (13) gedurende 3 seconden ingedrukt te honden en cervolgens op toets start (10) te drukken. Het ontkalkingsprogramma worden gestart.

Om het apparaat tussendoorte ontkalken, houdt u de toets 念 off/i (13) gedu-rende minstens 3 seconden ingedrukt.

Druk verzolgens tweeemaal kort op de toets off/1 (13).

Draai de bovenste draaiknop (15), tot ONTKALKEN STARTEN op het display verschijnt. Om het ontkalkingsproces te starten, drukt u op de toets start (10). Het display leidt u door het programma.

LEKBAK LEGEN

LEKBAK PLAATSEN

• Lekschaal (8) leeggieten en weer terugplaatsen.

Opmerking: Als het waterfilter (22) geactiveerd is, verschijnt op het display een instructie om het filter (22) te verwijderen en opnieuw op de toets start (10) te drukken. Verwijder nu het filter (als u dit nog nicht gedaan had). Druk op de toets start (10).

ONTKALKER VULLEN

STARTINDRUKKEN

Vul het lege waterreservoir (17) tot de markering voor "0,5I" met lauwwarm water en los hierin 1 Siemens ontkalkingstablet TZ80002 op. Los bij gebruik van de ontkalkingstabetten TZ60002 altijd 2 tabletten op.

• Druk op de toets start (10).

nI

HOUDER PLAATSEN

STARTINDRUKKEN

• Plaats een kannelje met een inhoud van minstens 0,5 liter onder de uitloop (6a).
• Druk op de toets start (10).

ONTKALKEN BEZIG

Het ontkalkingsprogramma loopt nu gedurende ca. 20 minutes.

VUL/REINIG WATERTANK

STARTINDRUKKEN

• Spoel het waterreservoir (17) en vul het tot de marketing max met vers water.
• Druk op de toets start (10).

ONTKALKEN BEZIG

Het ontkalkingsprogramma loopt nu gedu-rende ca. 3 minuten en spoelt het apparaat.

LEKBAK LEGEN

LEKBAK PLAATSEN

• Lekschaal (8) leeggieten en weer terugplaatsen.

Plaats het filter terug (als u een filter gebruikt). Het apparaat is ontkalkt en weer maar voor gebruik.

Belangrijk: Veeg het apparaat met een zachte, vochtige doek af om resten van de ontkalkoplossing direct te verwijderen. Dergelijkere resten kuren corrosievorming veroorzaken. Nieuwe sponsdoekjes kuren zouten bevatten. Deze zouten kuren een roestlaagje op het roestvrij staal veroorzaken. Spoel deze doekjes waarom altijd voor gebruik grondig uit.

Reinigen

Belangrijk: Reinig de zetgroep voor de start van het serviceprogramma, die hoofdstuk "Zetgroep reinigen".

Als op het display de melding REINIGEN NODIG! verschijnt, dient u de toets off/i (13) gedurende 3 seconden ingedrukt te houden en verwolgens op toets start (10) te drukken. Het reinigingsprogramma wordt gestart. Om het apparaat tussendoor te reinigen, houdt u de toets off/i (13) gedurende minstens 3 seconden ingedrukt. Druk verwolgens tweemaal kort op de toets off/i (13). Draai de bovenste draaiknop (15), tot REINIGEN STARTEN op het display verschijnt. Om het reinigingsproces te starten, drukt u op de toets start (10). Het display leidt u door het programma.

LEKBAK LEGEN

LEKBAK PLAATSEN

• Lekschaal (8) leeggieten en weer terugplaatsen.

REINIGEN BEZIG

Het apparaat spoelt tweeemaal.

LADE OPENEN

• Open de poederlade (4).

REINIGER VULLEN

• Leg een Siemens-reinigstablet in de lade (4) en sluit deze.

REINIGEN BEZIG

Het reinigings programma loopt nu gedurende ca. 8 minutes.

LEKBAK LEGEN

LEKBAK PLAATSEN

• Lekschaal (8) leeggieten en weer terugplaatsen.

Het apparaat is gereinigd en weeer klaar voor gebruik.

Calc'n'Cle a

Calc'n'Clean combineert de functies voor ontkalking en reiniging. Als het apparaat ongeveer op hetzelfde moment beiden functies vereist, stelt de espresso-automaat automatisch dit serviceprogramma voor.

Belangrijk: Als een waterfilter in het water-reservoir (17) geplaatst is, dient dit voor de start van het ontkalkingsproces in elk geval te worden verwijderd. Reinig de zetgroep voor de start van het serviceprogramma, zie hoofdstuk "Zetgroep reinigen".

Als op het display de melding CALC'n'CLEAN NODIG! verschijnt, dient u de toets 念 off/i (13) gedurende 3 seconden ingedrukt te houden en verrolgens op toets start (10) te drukken. Het onderhoudsprogramma wordt gestart. Om Calc'n'Clean tussendoor uit te voeren, houdt u de toets 念 off/i (13) gedurende minstens 3 seconden ingedrukt. Druk verrolgens tweemaal kort op de toets 念 off/i (13). Draai de bovenste draaiknop (15), tot CALC'n'CLEANSTARTENOp het display verschijnt. Om Calc'n'Clean te starten, drukt u op de toets start (10).

Het display leidt u door het programma.

LEKBAK LEGEN

LEKBAK PLAATSEN

• Lekschaal (8) leeggieten en weer terugplaatsen.

CALC'N'CLEAN BEZIG

Het apparaat spoelt tweeemaal.

LADE OPENEN

• Open de poederlade (4).

REINIGER VULLEN

Leg een Siemens-reinigstablet in de lade (4) en sluit deze.

Opmerking: Als het waterfilter (22)

geactiveerd is, verschijnt op het display een instructie om het filter (22) te verwijderen en opnieuw op de toets start (10) te drukken. Verwijder nu het filter (als u dit nog nicht gedaan had). Druk op de toets start (10).

ONTKALKER VULLEN

STARTINDRUKKEN

Vul het lege waterreservoir (17) tot de marketing voor "0,5I" met lauwwarm water en los hierin 1 Siemens ontkalkingstablet TZ80002 op. Los bij gebruik van de ontkalkingstabetten TZ60002.altijd 2 tabletten op.
- Druk op de toets start (10).

HOUDER PLAATSEN

STARTINDRUKKEN

• Plaats een kannetje met een inhoud van minstens 1 liter onder de uitloop (6a).
• Druk op de toets start (10).

CALC'N'CLEAN BEZIG

Het ontkalkingsprogramma loopt nu geduurrende ca. 22 minutes.

VUL/REINIG WATERTANK

STARTINDRUKKEN

• Spoel het waterreservoir (17) en vul het tot de marketing max met vers water.
• Druk op de toets start (10).

CALC'N'CLEAN BEZIG

Het ontkalkingsprogramma loopt nu gedurende ca. 10 minutes en spoelt het apparaat.

LEKBAK LEGEN

LEKBAK PLAATSEN

• Lekschaal (8) leeggieten en weer terugplaatsen.

Plaats het filter terug (als u een filter gebruikt). Het apparaat is gereinigd en weer maar voor gebruik.

Belangrijk: Veeg het apparaat met een zachte, vochtige doek af om resten van de ontkalkoplossing direct te verwijderen. Dergelijkke resten+kunnen corrosievormingveroorzaken. Nieuwe sponsdoekjes+kunnen zouten bevatten. Deze zouten+kunnen een roestlaagje op het roestvrij staalverozaken. Spoel deze doekjesaarom altijd voor gebruik grondiguit.

Vorstbescherming

Om vorstschade bij het transport en de opslag te voorkomen, dient het apparaat vooraf volledig te worden leeggemaakt.

Info: Het apparaat moet gebruiksklaarঃn, het waterreservoir (17) gezuld.

1. Plaats een voldoende große kan onder de uitloop (6a).
2. Druk op de toets [3]1 / 1 (12) en LAST het apparaat ongeveer 15 seconden stoom blazen.
3. Schakel het apparaat met de netschakelaar O/I (9)uit.
4. Het waterreservoir (17) en de lekschaal (8) leeggieten.

Toebehoren

Onderstaand toebehoren is in de handel of bij de klantenservice verkrijgbaar.

Toebehoren Bestelhummer

	Handel/Klantenservice
Reinigungstabletten	TZ60001/00310575
Ontkalkingstabetten	TZ80002/00576693
Waterfilter TZ70003	00575491
Onderhoudsset TZ80	004/00576330
Melkreservoir met“Fresh Lock"-deksel	TZ80009N/00576166

Afval

Gooi verpakkingsmaterial op een milieuvriendelijk manier weg. Dit apparaat is gekenmerkt in overeenstemming met de Europese richtlijn 2012/19/EG betreffende afgedankte elektrische en elektronische apparatusuur (waste electrical and electronic equipment - WEEE). De richtlijn geeft het kader aan voor de in de EU geldige terug-neming en verwerking van oude apparaten. Raadpleeg uw gespecialiseerde handelaar voor de geldende voorschriften inzake afvalverwijdering.

Garantievoorwaarden

Voor dit apparaat gelden de garantievooraarden die worden uitgegeven door de vertegenwoordiging van ons bedrijf in het land van aankoop. De leverancier, bij wie u het apparaat heeft gekocht, geeft u hierover graag更是 informatie. Om aanspraak te make n op de garantie heeft u.altijd uw aankoopbewijsnodig.

Wijzigingen voorbehouden.

Probleem Oorzaak Oplossing
Op het display verschijnt BONEN BIJVULLEN!, hoewel het bonenreservoir (1) bevuld is, of het maalwerk maalt geen koffiebonen.	De bonen vallen Niet in het maalwerk (bonen+zijn te olieachtig).	Klop zichtes gegen het bonenreservoir (1). Gebruik eventuele een andere koffiesoort. Maak het bonenreservoir (1) leeg en veeg het uit met een droge doek.
Er kan geen warm water worden genomen.	De melkschuimer (6) of de houder van de melkschui-mer is vuil.	Reinig de melkschuimer (6) of de houder van de melk-schuimer, zie “Onderhoud en dagelijkse reiniging”.
Te weinig of geen melkschuim, of de melkschuimer (6) zuijt geen melk aan.	De melkschuimer (6) of de houder van de melkschui-mer is vuil.	Reinig de melkschuimer (6) of de houder van de melk-schuimer, zie “Onderhoud en dagelijkse reiniging”.
	Ongeschikte melk. Gebruik melk met een vetgehalte van 1,5%.
	De melkschuimer (6) is nicht correct gemonteerd.	Bevochtig de onderdelen van de melkschuimer en druk ze stevig op elkaar.
	Het apparaat is verkalkt. De machine volgens de gebruiksaanwijzing ontkalken.
De koffie loopt slechts druppelsgewijs of er loopt—helemaal geen koffieeer.	De maalgraad is te fijn. De gemalen koffie is te fijn.	Stel de maalgraad grover in. Gebruik grover gemalen koffie.
	Het apparaat is sterk verkalkt.	De machine volgens de gebruiksaanwijzing ontkalken.
De koffie heeft geen "crema".	Ongeschikte koffiesoort. Gebruik een koffiesoort met een hoger percentage robustabonen.
	De bonen Niet meer vers. Gebruik verse bonen.
	De maalgraad is Niet op de koffiebonen afgestemd.	Stel de maalgraad fjn in.
Als de storing nicht kan worden verholpen, neem dan in elk geval contact op met de hotline! De telefoonnummers staan op de LASTE pagina's van de gebruiksaanwijzing.
De koffie is te “zuur”. De maalgraad is te grof ingesteld of de gemalen koffie is te grof.	Stel de maalgraad fjirner in of gebruik fjirner gemalen koffie.
	Ongeschikte koffiesoort. Gebruik een donkerder gebrande soort.
De koffie is te “bitter”. De maalgraad is te fjir ingesteild of de gemalen koffie is te grof.	Stel de maalgraad grover in of gebruik grover gemalen koffie.
	Ongeschikte koffiesoort. Gebruik een andere koffiesoort.
Op het display verschijnt STORING BEL HOTLINE	In het apparaat is een stong ring opgetreden.	Bel de hotline op.
Het waterfilter (22) blijniet vastzitten in het water-reservoir (17).	Het waterfilter (22) is nicht correct bevestigd.	Druk het waterfilter (22) stevig enrecht maar beneden in de tankaansluiting.
Op het display verschijnt CONTROLEER WATERTANK	Watertank is onjuist aange-bracht of neuen waterfilter is nicht conform de instructies gespoeld.	Watertank correct aanbren-gen of waterfilter conform de instructies spoelen en in gebruik nemen.
	Koolzuurhoudend water in het waterreservoir.	Vul het waterreservoir met schoon leidingwater.
Het koffiedik is Niet compact en te nat.	De maalgraad is te fjir of te grof ingesteld, of er is nicht genoeg gemalen koffie gebruikt.	Stel de maalgraad grover of fjirner in, of gebruik 2 afgestreten maatlepels gemalen koffie.
Op het display verschijnt ZETGROEP REINIGEN	Verontreinigde zetgroep (5). Zetgroep reinigen (5).
	Te veel gemalen koffie in de zetgroep (5).	Zetgroep (5) reinigen. Gebruik maximaal 2 afgestreten maat-lepels gemalen koffie.
	Het mechanisme van de zetgroep beweegt stroef.	Verwijder en reinig de zetgroep (zie het hoofdstuk “Onderhoud en dagelijkse reiniging”).
Als de storing nicht kan worden verholpen, neem dan in elk geval contact op met de hotline! De telefoonnummers staan op de LASTE pagina’s van de gebruiksanaanjijing.
Sterk wisselende koffie- of melkschuimkwaliteit.	Het apparaat is verkalkt. De machine volgens de gebruiksaanwijzing ontkalken.
Lekwater op binnenzijde apparaatbodem bij verwijdderde lekschaal (8).	Lekschaal (8) te vroeg verwijderd.	Lekschaal (8) pas enkele seconden na de LASTe drankbereidingwegnemen.
Op het display verschijnt ZETGROEP PLAATSEN	De zetgroep (5) ontbreekt of is Niet herkend.	Schakel het apparaat uit met de zetgroep (5) op+zijnplaats, wacht 3 seconden en schakel het apparaat in.
De fabrieksinstallingen,zijn gewijzigd en要去en opnieuw worden geacti-veerd ("Reset").	Er+zijn eigen, Niet meer gewenste instellingen doorgevoerd.	Schakel het apparaat met de netschakelaar O/I (9) uit. Houd toets off/i (13) en toets // (12) ingedrukt en zet het apparaat met de netschakelaar O/I (9) aan. Druk verzolgens op toets start (10). De fabrieksinstallingen zich geactiveerd.
Als de storing nicht kan worden verholpen, neem dan in elk geval contact op met de hotline! De telefoonnummers staan op de LASTe pagina's van de gebruiksaanwijzing.

Technische specificaties

Elektrische aansluiting (spanning - freiestie) 220-240 V -	50/60 Hz
Verwarmingsvermögen 1600 W
Maximale pompdruk, statisch 15 bar
Maximale capaciteit waterreservoir (zonder filter) 1,7 l
Maximale capaciteit bonenreservoir 300 g
Lengte netsnoer 100 cm
Afmetingen (H x B x D) 385 x 280 x 479 mm
Gewicht, leeg	9,3 kg
Type maalwerk	keramisch

Summario

BSH Huishoudapparaten B.V.

Taurusavenue 36

2132 LS Hoofddorp

Storingsmelding:

Tel.:[phone]

Fax:[phone]

mailto:siemens-contactcenter@

bshg.com

Onderdelenverkoop:

Tel.:[phone]

Fax:[phone]

mailto:siemens-onderdelen@

bshg.com

www.siemens-home.nl

NO Norge, Norway
