GEBRUIKSAANWIJZING MR3X Acid Etched CASO

51.2 Informatie over deze gebruiksaanwijzing ....................................................... 79

55.1 Tips voor het slijpen / snijden .......................................................................... 88

51 Gebruiksaanwijzing

Lees de hier vermelde informatie, zodat u snel vertrouwd raakt met uw apparaat en al zijn functies in volle omvang kunt gebruiken. U heeft jaren lang plezier van uw rasp als u hem vakkundig behandelt en onderhoudt. Wij wensen u veel plezier met het gebruik.

51.2 Informatie over deze gebruiksaanwijzing

Deze gebruiksaanwijzing is onderdeel van de rasp (vanaf hier ‘apparaat’ genoemd) en geeft u belangrijke aanwijzingen voor de ingebruikname, de veiligheid, het doelgerichte gebruik en het onderhoud van het apparaat. De gebruiksaanwijzing moet altijd bij het apparaat voorhanden zijn en voor iedereen te lezen en te gebruiken die met de

• oplossing van een storing en/of

• reiniging van het apparaat belast is. Bewaar deze gebruiksaanwijzing en geef hem samen met het apparaat door aan een eventuele volgende eigenaar.

51.3 Waarschuwingsinstructies

In deze gebruiksaanwijzing worden de volgende waarschuwingsinstructies gebruikt: GEVAAR Een waarschuwing van dit gevarenniveau duidt op een dreigende, gevaarlijke situatie. Indien de gevaarlijke situatie niet vermeden wordt, leidt deze tot de dood of zware verwondingen. ► De aanwijzingen van deze waarschuwingsinstructie opvolgen om het gevaar van dood of zware verwondingen bij personen te voorkomen. WAARSCHUWING Een waarschuwing van dit gevarenniveau duidt op een mogelijk gevaarlijke situatie. Indien de gevaarlijke situatie niet vermeden wordt, kan dit tot zware verwondingen leiden. ► De aanwijzingen van deze waarschuwingsinstructie opvolgen om verwondingen bij personen te voorkomen.caso MR3X Acid Etched 80 VOORZICHTIG Een waarschuwing van dit gevarenniveau duidt op een mogelijk gevaarlijke situatie. Indien de gevaarlijke situatie niet vermeden wordt, kan dit tot lichte of matige verwondingen leiden. ► De aanwijzingen van deze waarschuwingsinstructie opvolgen om verwondingen bij personen te voorkomen. TIP Een tip duidt op extra informatie, die de omgang met het apparaat lichter maakt.

51.4 Aansprakelijkheid

Alle in deze gebruiksaanwijzing aanwezige technische informatie, gegevens en instructies voor installatie, ingebruikname en onderhoud beantwoorden aan de laatste stand bij het in druk gaan en vinden plaats met inachtneming van onze tot nu toe opgedane ervaringen en kennis naar eer en geweten. Aan de informatie, afbeeldingen en beschrijvingen in deze gebruiksaanwijzingen kunnen geen rechten worden ontleend. De fabrikant is niet aansprakelijk voor schaden op grond van:

• Niet-naleving van de gebruiksaanwijzing

• Niet volgens de voorschriften geldend gebruik

• Ondeskundige reparaties

• Technische veranderingen, modificaties van het apparaat

• Toepassing van niet goedgekeurde onderdelen Modificaties van het apparaat worden niet aanbevolen en vallen niet onder de garantie. Vertalingen worden naar beste weten uitgevoerd. Wij zijn niet verantwoordelijk voor vertaalfouten, ook niet in het geval dat de vertaling door ons of in opdracht van ons is gemaakt. Bindend blijft alleen de oorspronkelijke Duitse tekst.

Dit documentatiemateriaal is auteursrechtelijk beschermd. Alle rechten, ook die van de fotomechanische reproductie, de verveelvoudiging en de verbreiding door bijzondere handelswijzen (bijvoorbeeld gegevensverwerking, informatiedragers en datanetwerken), ook ten dele, zijn de firma Braukmann GmbH voorbehouden. Inhoudelijke en technische veranderingen voorbehouden. 52 Veiligheid In dit hoofdstuk krijgt u belangrijke veiligheidsinstructies betreffende de omgang met het apparaat. Dit apparaat beantwoordt aan de voorgeschreven veiligheidsvoorschriften. Een ondeskundig gebruik kan echter tot materiële schade en schade aan personen leiden.caso MR3X Acid Etched 81

52.1 Gebruik volgens de voorschriften

Dit apparaat is alleen voor het gebruik in het huishouden in een gesloten ruimte ter

• Raspen van levensmiddelen en dranken bestemd. Een ander of er van afwijkend gebruik geldt als niet volgens de voorschriften. WAARSCHUWING Gevaar door gebruik niet volgens de voorschriften! Bij onreglementair gebruik van het apparaat en/of gebruik op een andere wijze kunnen gevaren ontstaan. Het apparaat uitsluitend volgens de voorschriften gebruiken. ► De in deze gebruiksaanwijzing beschreven handelswijzen in acht nemen. Aanspraken van welke aard dan ook wegens niet reglementair gebruik zijn uitgesloten. Het risico draagt alleen de gebruiker.

52.2 Algemene veiligheidsinstructies

TIP Houdt u zich voor een veilige omgang met het apparaat aan de volgende algemene veiligheidsinstructies: ► Controleer het apparaat voor de ingebruikname op aan de buitenkant zichtbare schaden. Neem een beschadigd apparaat niet in gebruik. ► Wanneer de aansluitkabel is beschadigd, moet deze door de fabrikant, zijn klantenservice of vergelijkbaar gekwalificeerd personeel worden vervangen, om risico's te voorkomen. Het apparaat tijdens het gebruik niet onbeheerd laten. ► Dit apparaat kan door kinderen vanaf acht jaar en door personen met een geestelijke, zintuiglijke of lichamelijke handicap worden gebruikt, als zij zijn onderwezen in het veilige gebruik en de mogelijke gevaren begrijpen. ► Kinderen mogen niet met het apparaat spelen. ► Reiniging en onderhoudswerkzaamheden mogen niet door kinderen zonder toezicht worden uitgevoerd. ► Gebruik de oven niet als deze leeg is. Het apparaat kan beschadigd worden. ► Gebruik het apparaat niet met natte handen en laat het niet leeg lopen. ► Controleer of het netsnoer niet in contact komt met scherpe randen en / of hete oppervlakken. ► Reparaties mogen alleen uitgevoerd worden door gekwalificeerd vakpersoneel dat door de fabrikant is geschoold. Door ondeskundige reparaties kunnen aanzienlijke gevaren voor de gebruiker ontstaan.caso MR3X Acid Etched 82 TIP ► Een reparatie van het apparaat tijdens de garantieperiode mag alleen door een door de fabrikant geautoriseerde servicedienst uitgevoerd worden, anders vervalt bij een volgende schade de aanspraak op garantie. ► Defecte onderdelen mogen alleen tegen originele vervangende onderdelen omgewisseld worden. Alleen bij die onderdelen is gegarandeerd dat ze aan de veiligheidseisen voldoen. ► Trek altijd de stekker uit het stopcontact, wanneer het apparaat onbeheerd is, wordt gemonteerd, gedemonteerd of gereinigd.

52.3 Bronnen van gevaar

52.3.1 Verletzungsgefahr

WAARSCHUWING ► Door onzorgvuldig gebruik van het instrument van verwonding door scherpe randen. ► Neem de volgende voorzorgsmaatregelen om verwondingen te voorkomen: ► De roestvrij stalen raspen hebben vlijmscherpe mes voorzichtig begrijpen. ► stekkers je nooit om voedsel met de hand, gebruik maken van de duwboot. ► Raak geen bewegende delen. ► Zorg ervoor dat losse kleding, geen lang haar of de stroomkabel, de beweegbare delen van invloed zijn. ► Schakel het apparaat uit en trek de stekker voordat u slijpen, het demonteren van de unit of samen, en voor het reinigen. ► Zorg ervoor dat de motor en de trommel echt tot stilstand komen, voordat u in het apparaat.

52.3.2 Gevaar door elektrische stroom

GEVAAR Levensgevaar door elektrische stroom! Bij contact met onder stroom staande snoeren of constructieonderdelen bestaat levensgevaar! Neemt u de volgende veiligheidsvoorschriften in acht om een dreiging van elektrische stroom te voorkomen: ► Wanneer de aansluitkabel is beschadigd, moet deze door de fabrikant, zijn klantenservice of vergelijkbaar gekwalificeerd personeel worden vervangen, om risico's te voorkomen. Het apparaat tijdens het gebruik niet onbeheerd laten. ► Neem het apparaat niet in gebruik als de voedingskabel of de stekker beschadigd is, als het niet naar behoren functioneert, als het beschadigd is of op de grond is gevallen. Als de voedingskabel beschadigd is, moet deze door de fabrikant of zijn servicedienst of een soortgelijk gekwalificeerde persoon vervangen worden, om zo gevaren te voorkomen.caso MR3X Acid Etched 83 GEVAAR ► Opent u in geen enkel geval de behuizing van het apparaat. Zodra van spanning voorziene aansluitingen aangeraakt worden en de elektrische en mechanische structuur veranderd worden, dan bestaat het gevaar van een elektrische schok. Bovendien kunnen hierdoor storingen in het functioneren optreden. ► Trek niet aan het snoer en het niet dragen van het apparaat op de kabel. ► Het apparaat niet onderdompelen in water of andere vloeistoffen en niet in de vaatwasser. 53 Ingebruikname In dit hoofdstuk krijgt u belangrijke informatie omtrent de ingebruikname van het apparaat. Neem de aanwijzingen in acht om gevaren en beschadigingen te voorkomen.

53.1 Veiligheidsvoorschriften

WAARSCHUWING Bij de ingebruikneming van het apparaat kan materiële schade en letsel aan personen ontstaan! Neemt u de volgende veiligheidsvoorschriften in acht om de gevaren te voorkomen: ► Verpakkingsmateriaal mag niet als speelgoed gebruikt worden. Er bestaat kans op verstikking. ► Vanwege het hoge gewicht van het apparaat het transport als ook het uitpakken en plaatsen met twee personen uitvoeren.

53.2 Leveringsomvang en transportinspectie

• De MR3X acid etched wordt standaard met de volgende onderdelen geleverd:

• 3 acid etched een hoge kwaliteit raspen

• Gebruiksaanwijzing TIP ► Controleer de levering op volledigheid en op zichtbare beschadigingen. ► Waarschuw de expediteur, de verzekering en de leverancier bij een onvolledige levering of bij beschadiging als gevolg van gebrekkige verpakking of als gevolg van het transport.caso MR3X Acid Etched 84

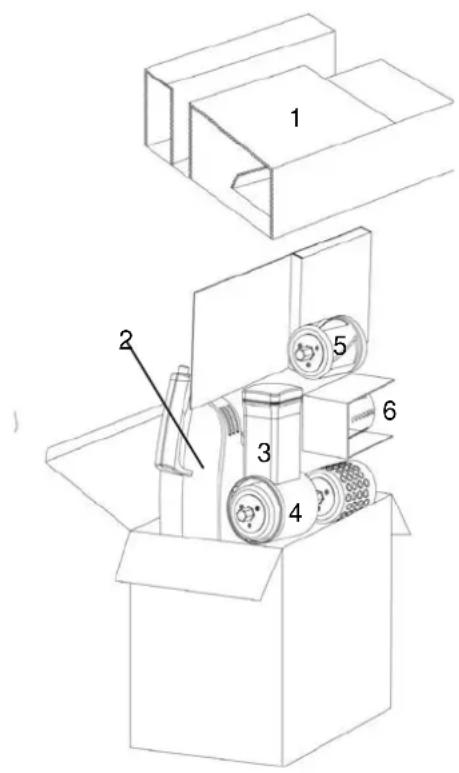

Bij het uitpakken van het apparaat gaat u als volgt te werk: Neem het apparaat uit de doos en verwijder het verpakkingsmateriaal. ► Verwijder het apparaat uit de doos en verwijder het verpakkingsmateriaal, zoals beschreven in de tekening. Plaats het pakket op een tafel of aanrecht, met de juiste kant naar boven. Verwijder de bovenste kartonnen doos (1). Verwijder de behuizing (2). De toevoer buis en pusher (3) zich in een plastic zak gevonden in de hoeken, nu dit. De roestvrijstalen rasp schijven bevindt zich in het sputum (4). Neem dit met de grootst mogelijke voorzichtigheid, de messen zijn erg scherp. Nu zie je de ene na de andere wrijven (5-6). Neem dit met de grootst mogelijke voorzichtigheid, de messen zijn erg scherp.

Bij het uitpakken van het apparaat, kan letsel ontstaan! Neem de volgende voorzorgsmaatregelen om de gevaren te voorkomen: ► De roestvrij stalen raspen hebben vlijmscherpe, zorgvuldig om met deze.

53.4 Verwijderen van de verpakking

De verpakking beschermt het apparaat tegen transportschade. De verpakkingsmaterialen zijn uitgezocht vanuit milieuvriendelijke en verwijderingtechnische gezichtspunten en daarom recyclebaar Het terugbrengen van de verpakking in de materiaalkringloop bespaart grondstoffen en verkleint de afvalhoop. Lever niet meer benodigd verpakkingsmateriaal in bij een afvalbrengstation, dat zorgdraagt voor de recycling. TIP ► Bewaar indien mogelijk het originele verpakkingsmateriaal gedurende de garantieperiode, zodat u het apparaat indien nodig weer volgens de voorschriften kunt inpakken.

53.5 Elektrische aansluiting

Voor een veilig en feilloos gebruik van het apparaat moeten bij de elektrische aansluiting de volgende aanwijzingen in acht genomen worden:

• Controleer voor het aansluiten van het apparaat de aansluitingsgegevens (spanning en frequentie) op het typeplaatje met de gegevens van uw stroomnet. Deze gegevens moeten overeenkomen, zodat het apparaat niet beschadigd kan raken. In geval van twijfel vraagt u een vakkundige elektricien.

• Het stopcontact moet beschermd zijn met een zekering of automatische schakelaar van 16 ampère.

• Bij gebruik van een verlengsnoer mag voor aansluiting van het apparaat op het stroomnet alleen een uitgerold verlengsnoer van maximaal 3 meter lengte en een doorsnede van 1,5 mm² gebruikt worden. Het gebruik van een stekker of stekkerdoos met meerdere aansluitingen is vanwege het daarmee verbonden brandgevaar verboden.

• Vergewis u er van dat de voedingskabel onbeschadigd is en niet onder de oven of over hete of scherpte oppervlakten gelegd is.

• De elektrische veiligheid van het apparaat is alleen dan gegarandeerd wanneer het is aangesloten aan een reglementair geïnstalleerd systeem met aardkabels en veiligheidschakelaars. Het in werking stellen via een stopcontact zonder veiligheidsschakelaar is verboden. Laat u in geval van twijfel de huisinstallatie controleren door een erkende elektricien. De fabrikant kan niet aansprakelijk worden gesteld voor schaden, die door een gebrekkige of onderbroken aardingskabel veroorzaakt worden.caso MR3X Acid Etched 86 54 Opbouw en functie In dit hoofdstuk krijgt u belangrijke aanwijzingen m.b.t. de opbouw en het functioneren van het apparaat.

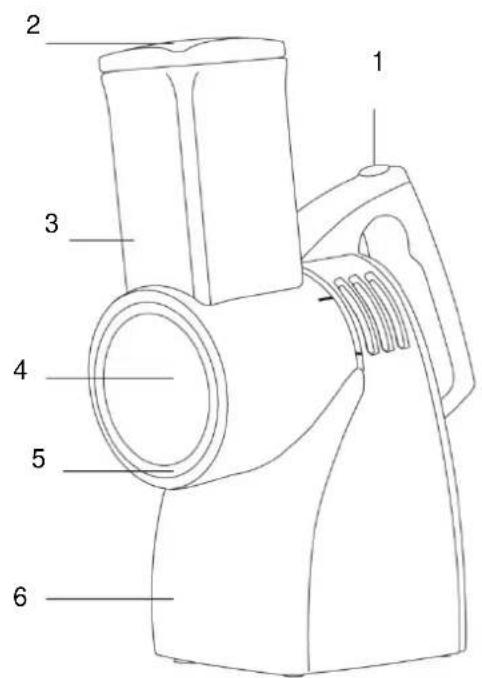

54.1 Algemeen overzicht

4) roestvrij staal slijpen

7) vat voor schijven

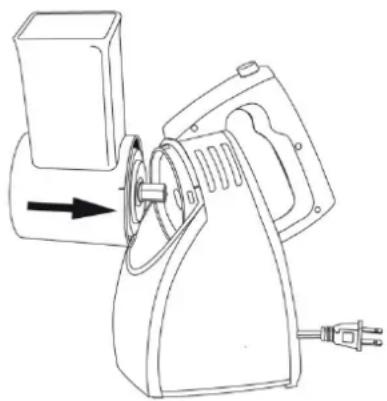

54.2 Montage van het apparaat

Kies uit roestvrij staal rasp, die nodig is en plaats deze in het uitwerpen.

WAARSCHUWING Neem de volgende voorzorgsmaatregelen om de gevaren te voorkomen: ► De roestvrij stalen raspen hebben vlijmscherpe, zorgvuldig om met deze. Steek de kwijting voor de behuizing door houden de behuizing op het handvat en hecht het uitwerpen in de 15 ° hoek. De aandrijfas van het uitwerpen moeten volledig bezighouden met de behuizing. Draai het tegen de klok in stand te houden totdat de vulopening en het handvat is gecentreerd. WAARSCHUWING Door onzorgvuldig gebruik van het instrument van verwonding door scherpe randen. Neem de volgende voorzorgsmaatregelen om verwondingen te voorkomen: ► Schakel het apparaat uit en trek de stekker voordat u wrijven.

54.3 Veiligheidsvoorzieningen

Een veiligheidsschakelaar voorkomt dat het apparaat is ingeschakeld wanneer de roestvrijstalen rasp of het vulmiddel niet in de juiste positie. Als het apparaat is uitgeschakeld, stopt de motor onmiddellijk.

Het typeplaatje met de aansluit- en vermogensgegevens bevindt zich aan de achterkant van het apparaat.caso MR3X Acid Etched 88 55 Bediening en gebruik In dit hoofdstuk krijgt u belangrijke aanwijzingen m.b.t. de bediening van het apparaat. Neem de aanwijzingen in acht om gevaren en beschadigingen te voorkomen. Steek de stekker en vul een van de schuren, raspen of snijden voedsel in de vulopening. Plaats een kom onder het uitwerpen. TIP ► Bereid het voedsel zorgvuldig te worden gemalen door te snijden in stukken. ► Zet het voedsel tot in de vulopening. Begin met het draaien van het apparaat aan en duw het voedsel gelijkmatig met de pusher. WAARSCHUWING Neem de volgende voorzorgsmaatregelen om de gevaren te voorkomen: ► Stekkers je nooit om voedsel met de hand, gebruik maken van de duwboot. ► Raak geen bewegende delen. De kant-en gehakte levensmiddelen die uit de afvoer rechtstreeks in de kom. WAARSCHUWING ► Neem de volgende voorzorgsmaatregelen om de gevaren te voorkomen: ► De buitenkant van de roestvrij stalen rooster is zeer scherp. Bewaar het als scherpe messen buiten het bereik van kinderen.

55.1 Tips voor het slijpen / snijden

Drumstel Eten Aantal

Bedrijfstijd Ongeveer Worteltjes 500 g Ca. 30 sec. Kaas 300 g Ca. 30 sec. Uien 500 g Ca. 40 sec. Kool 800 g Ca. 40 sec. Apple 500 g Ca. 20 sec. Julienne smalle Worteltjes 500 g Ca. 1 min. Kaas 200 g Ca. 40 sec. Julienne breed Worteltjes 500 g Ca. 1 min. Aardappelen 500 g Ca. 1 min. Kaas 200 g Ca. 40 sec.caso MR3X Acid Etched 89 56 Reiniging en onderhoud In dit hoofdstuk krijgt u belangrijke informatie m.b.t de reiniging en het onderhoud van het apparaat. Neem de aanwijzingen in acht om beschadigingen door verkeerde reiniging van het apparaat te voorkomen en een storingvrij gebruik te waarborgen.

56.1 Veiligheidsvoorschriften

VOORZICHTIG Schenkt u eerst aandacht aan de volgende veiligheidsvoorschriften voordat u met de reiniging van het apparaat begint: ► De apparaat moet regelmatig gereinigd worden. Ook voedselresten moeten regelmatig verwijderd worden. Een niet in schone toestand gehouden oven heeft een negatief effect op de levensduur van het apparaat en kan leiden tot een gevaarlijke toestand van het apparaat als ook tot een aantasting van schimmels en bacteriën. ► Schakelt u de oven vóór het reinigen uit en trek de stekker uit het stopcontact. ► De binnenkant van de oven is na gebruik heet. Er is daardoor kans op verbranden! Wacht u totdat het apparaat is afgekoeld. ► Reinigt u de binnenkant na gebruik, zodra hij is afgekoeld. Te lang wachten verzwaart de reiniging onnodig en maakt het in extreme gevallen onmogelijk. Te sterke verontreinigingen kunnen onder omstandigheden het apparaat beschadigen. ► Als er vloeistof het apparaat binnendringt, kunnen elektronische componenten beschadigd raken. Let u er op dat er geen vloeistof door de ventilatiegleuven in het binnenste van het apparaat terecht komt. ► Gebruik geen agressieve of schurende reinigingsmiddelen en geen oplosmiddelen. ► Kras niet met een hard voorwerp over hardnekkige verontreinigingen.

roestvrij staal slijpen, stuffer, vulmiddel, sputum

• Alle onderdelen zijn vaatwasmachinebestendig, behalve het geval is, raden wij u wast het bovenste rek van de vaatwasser.

• Ga voorzichtig Ontladen de vaatwasser.

• Als u wast de onderdelen met de hand, doe dat dan heel voorzichtig, vanwege de scherpe messen.

• Wrijf niet de leugen in het zeepsop dat deze "onzichtbaar" in het water.

• Droog alle onderdelen voordat u het weer of op te slaan. Sla de onderdelen, maar ook scherpe messen buiten het bereik van kinderen. Behuizing

• Veeg de behuizing met een zachte doek en een sopje uit.caso MR3X Acid Etched 90

• Droog de zaak voor u de rasp weer of op te slaan. Sla de onderdelen, maar ook scherpe messen buiten het bereik van kinderen. TIP Trek de stekker uit het stopcontact voordat onderdelen van het apparaat. Laat unplugged het apparaat. 57 Storingen verhelpen In dit hoofdstuk krijgt u belangrijke informatie m.b.t. het lokaliseren van storingen en het verhelpen van storingen. Let u op de aanwijzingen om gevaren en beschadigingen te voorkomen.

57.1 Veiligheidsvoorschriften

VOORZICHTIG ► Reparaties aan elektrische apparaten mogen alleen uitgevoerd worden door gekwalificeerd vakpersoneel dat door de fabrikant is geschoold. ► Door ondeskundige reparaties kunnen aanzienlijke gevaren voor de gebruiker ontstaan, evenals schaden aan het apparaat. 58 Afvoer van het oude apparaat Oude elektrische en elektronische apparaten bevatten vaak nog waardvolle materialen. Ze bevatten echter ook schadelijke stoffen, die voor hun functioneren en veiligheid noodzakelijk waren. In het huishoudelijk afval of bij verkeerde behandeling kunnen deze stoffen de menselijke gezondheid en het milieu schade aanbrengen. Zet uw oude apparaat daarom nooit bij het gewone huishoudelijk vuil. TIP ► Maak gebruik van de in uw woonplaats voorhanden zijnde inzamelplek voor teruggave en verwerking van oude elektrische en elektronische apparaten. Haal eventueel informatie bij uw gemeentehuis, de vuilnisophaaldienst of bij uw winkelier. ► Zorg ervoor dat uw oude apparaat tot het moment van transport op een kinderveilige plek wordt bewaard. 59 Garantie Voor dit product geven we vanaf de dag van aankoop 24 maanden garantie op gebreken, die te herleiden zijn tot productie- of materiaalfouten. Garantieclaims volgens §439 ff. BGB-E blijven hiervan van kracht. Onder de garantie vallen niet de schaden die door onjuiste behandeling of ingebruikname ontstaan zijn, zoals gebreken die de functie of de waarde van het apparaat slechts gering beïnvloeden. Verder zijn aan slijtage onderhevige onderdelen, transportschade zo lang wijcaso MR3X Acid Etched 91 deze niet te verantwoorden hebben, als ook schaden, die door niet door ons verrichtte reparaties ontstaan zijn, uitgesloten van aanspraak op garantieclaim. Dit apparaat is vervaardigd voor huishoudelijk gebruik (kleinverbruik) en voorzien van een overeenkomstig vermogen. Een eventueel gebruik voor bedrijfsdoeleinden valt alleen onder de garantie, als de mate van gebruik te vergelijken is met het gebruik in een particulier kleinhuishouden. Het is niet voor de verdere bedrijfsdoeleinden bestemd. Bij rechtmatige reclamaties zullen wij het defecte apparaat naar ons bevinden repareren of tegen een apparaat vrij van gebreken omwisselen. Zichtbare defecten moeten binnen 14 dagen na levering aangetoond worden. Verdere claims zijn uitgesloten. Stelt u zich voor het indienen van een garantieclaim en het terugsturen van uw apparaat via onderstaand adres (altijd met bewijs van koop!) met ons in verbinding.

60 Technische gegevens Apparaat Elektrische rasp Naam MR3X Acid Etched Model KR-501 Artikel nr. 1755 Aansluitgegevens 230-240 V, 50 Hz Netto gewicht 240 W Afmetingen buitenkant 1,1 kg

Het maximale vermogen van 1,2 ampère op basis van de accessoires met het hoogste energieverbruik. Andere onderdelen kunnen een significant lager stroomverbruik.
