Producttype	Draadloze binnenbeveiligingscamera
Merk	Panasonic
Model	KX-HNC200EX2
Afmetingen (H × B × D)	102 mm × 75 mm × 75 mm
Gewicht	Ongeveer 160 g
Voeding	220-240 V AC, 50/60 Hz via netadapter PNLV236CE
Stroomverbruik	Stand-by: 2,2 W / In gebruik (LED uit): 3,0 W / In gebruik (LED aan): 4,0 W
Communicatienorm	DECT (1,88 GHz - 1,90 GHz)
Draadloos bereik	Ongeveer 50 m binnen, 300 m buiten
Beeldsensor	CMOS 0,3 megapixel
Kijkhoek	Horizontaal: ongeveer 70°, Verticaal: ongeveer 50°
Nachtzicht	Ja (infrarood-LED's, minimale verlichting 0 lux)
Bewegingsdetectie	Visuele detector (tot 5 m, instelbaar)
Temperatuurdetectie	Ja, instelbaar temperatuurbereik
Geluidsdetectie	Ja, instelbaar geluidsniveau
Tweerichtingsaudio	Ja (ingebouwde microfoon en luidspreker)
Instelbare montagehoek	Horizontaal: ±90°, Verticaal: ongeveer 60° naar beneden
Bedrijfstemperatuur	0 °C tot 40 °C
Bedrijfsvochtigheid	Tot 90% RV (niet-condenserend)
Onderhoud en reiniging	Reinigen met een zachte, vochtige doek. Gebruik geen benzine, thinner of schuurpoeder.
Veiligheid	Gebruik alleen de meegeleverde adapter. Niet blootstellen aan water of vocht. Loskoppelen voor reiniging.
Reserveonderdelen / Repareerbaarheid	Optionele DC-verlengkabel (ref. PNJA1159Z). Neem voor reparatie contact op met een erkend centrum.
Algemene informatie	Vereist een compatibele Panasonic-hub en de Home Network-app. Werkt met microSD-kaarten (niet inbegrepen) voor opname.

Veelgestelde vragen - KXHNC200EX2 PANASONIC

Hoe installeer ik de KX-HNC200EX2-camera?

Plaats de camera op de gewenste locatie, sluit de netadapter aan en registreer deze bij de hub via de Home Network-app of de registratieknoppen. Gebruik voor wandmontage geschikte schroeven (niet meegeleverd) en volg de veiligheidsinstructies.

Hoe registreer ik de camera op de hub?

Zorg ervoor dat de hub en de camera zijn ingeschakeld. Houd op de hub de knop [B CAMERA] ingedrukt tot het lampje langzaam groen knippert. Houd op de camera [B] ingedrukt tot hetzelfde knipperende groene lampje verschijnt. Een lange pieptoon bevestigt de registratie.

Kan de camera in het donker zien?

Ja, de camera is uitgerust met infrarood-LED's die automatisch worden geactiveerd bij weinig licht. De nachtzichtmodus maakt zien mogelijk, zelfs in volledige duisternis (0 lux). De beelden kunnen dan zwart-wit zijn.

Hoe werkt bewegingsdetectie?

De camera maakt gebruik van een visuele detector die veranderingen in helderheid analyseert. Het detecteert laterale bewegingen tot 5 m (afhankelijk van de instelling). U kunt de gevoeligheid aanpassen en bewakingszones instellen via de Home Network-app.

Kan ik meldingen ontvangen bij detectie?

Ja, via de Home Network-app kunt u meldingen instellen voor bewegings-, geluids- of temperatuurdetectie. Als de baby bijvoorbeeld huilt of de kamer te warm/koud wordt, ontvangt u een waarschuwing.

Wat is het draadloze bereik van de camera?

Het bereik is ongeveer 50 m binnen en 300 m buiten in open veld. Obstakels zoals betonnen muren of metalen deuren kunnen dit bereik verminderen.

Werkt de camera zonder hub?

Nee, deze camera heeft een compatibele Panasonic-hub nodig om te werken. De hub fungeert als gateway tussen de camera en uw thuisnetwerk.

Kan ik video's opnemen?

Ja, als u een microSD-kaart (niet meegeleverd) in de hub plaatst, kunt u video's opnemen bij detecties. De opname is configureerbaar via de app.

Hoe reinig ik de camera?

Koppel hem eerst los. Gebruik een zachte, vochtige doek om de buitenkant te reinigen. Gebruik nooit benzine, thinner of schuurpoeder.

Wat te doen bij stroomuitval?

De camera werkt niet tijdens een stroomstoring omdat deze op netstroom werkt. Zodra de stroom is hersteld, start deze automatisch opnieuw op.

GEBRUIKSAANWIJZING KXHNC200EX2 PANASONIC

Installatiehandleiding

Thuisnetwerksysteem

Binnencamera

Model KX-HNC200EX2

Bedankt dat u hebt gekozen voor een product van Panasonic.

In dit document wordt uitgelegd hoe de binnencamera correct moet worden geïnstalleerd. Raadpleeg de Gebruikershandleiding (pagina 13) voor meer informatie over het gebruik van het systeem.

Lees dit document aandachtig door voordat u het apparaat in gebruik neemt en bewaar het voor latere naslag.

*PNQX7991YAX

PNQX7991YA CC0216WK1126 (E)

Inhoud

Inleiding

Aanvullende informatie 3

Belangrijke informatie

Over dit systeem 4

Voor uw veiligheid 4

Belangrijke veiligheidsinstructies 5

Voor de beste prestaties 5

Overige informatie 6

Instellen

Onderdelen en functies 7

LED-indicator 7

Instellen: overzicht 7

De camera registreren 7

Informatie over sensorfuncties 8

Informatie over nachtmodus 9

Het gebruiksgebied bevestigen 9

Aansluiten 10

Wandmontage 11

Bijlage

Het bereik voor bewegingsdetectie testen 12

Beschikbare functies bij gebruik van de app [Home

Network] 12

Toegang tot de Gebruikershandleiding 13

Specificaties 13

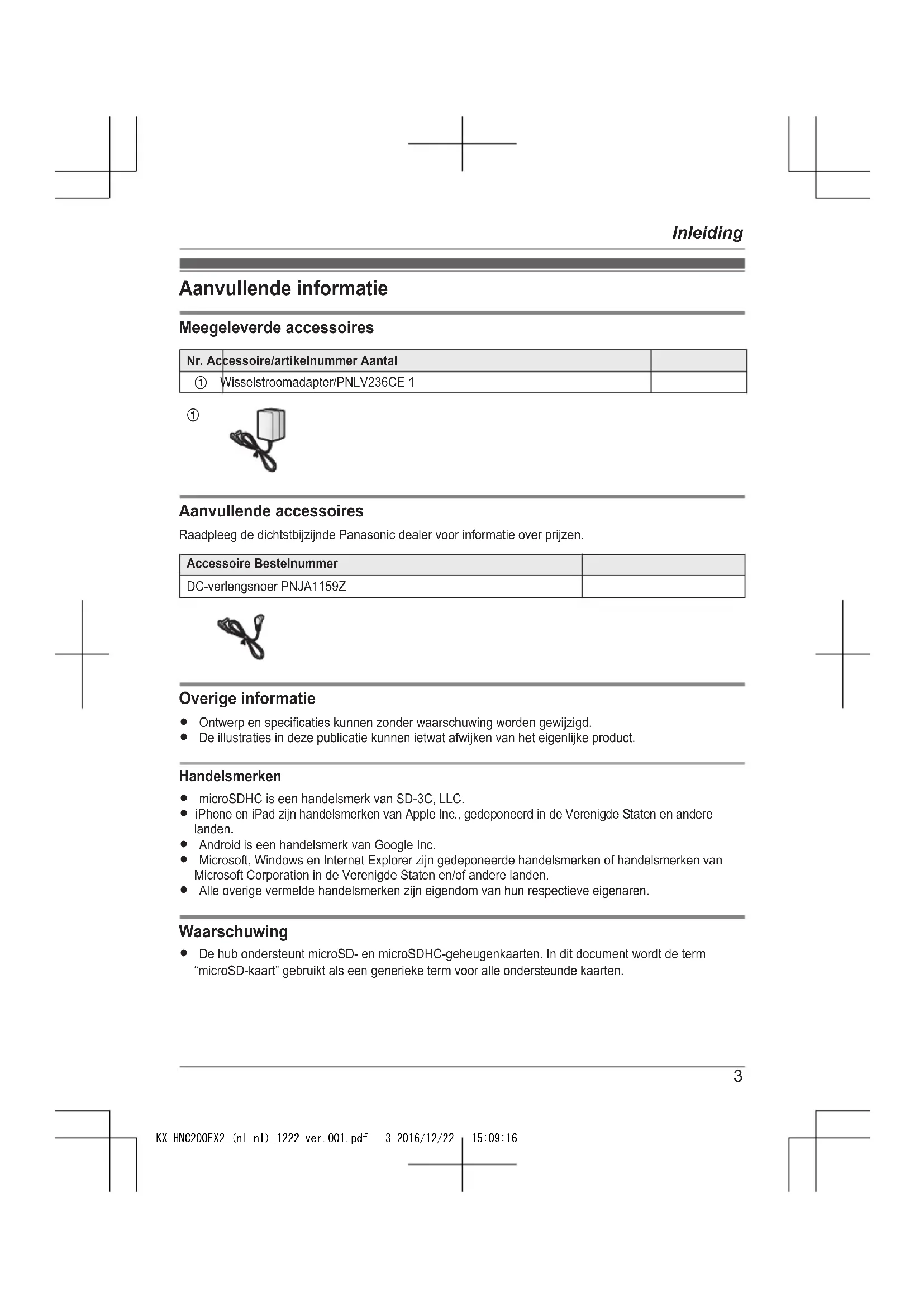

Aanvullende informatie

Meegeleverde accessoires

Nr.	Cessaire/artikelnummer Aantal
①	Wisselstroomadapter/PNLV236CE 1

①

Aanvullende accessoires

Raadpleeg de dichtstbijzijnde Panasonic dealer voor informatie over prijzen.

Accessoire Bestelnummer
DC-verlengsnoer PNJA1159Z

Overige informatie

• Ontwerp en specificaties kunnen zonder waarschuwing worden gewijzigd.
• De illustraties in deze publicatie kunnen ietwat afwijken van het eigenlijke product.

Handelsmerken

• microSDHC is een handelsmerk van SD-3C, LLC.
• iPhone en iPad zijn handelsmerken van Apple Inc., gedeponeerd in de Verenigde Staten en andere landen. Android is een handelsmerk van Google Inc.
• Microsoft, Windows en Internet Explorer zijn gedeponeerde handelsmerken of handelsmerken van Microsoft Corporation in de Verenigde Staten en/of andere landen.
• Alle overige vermelde handelsmerken zijn eigendom van hun respectieve eigenaren.

Waarschuwing

• De hub ondersteunt microSD- en microSDHC-geheugenkaarten. In dit document wordt de term "microSD-kaart" gebruikt als een generieke term voor alle ondersteunde kaarten.

Belangrijke informatie

Over dit systeem

• Dit systeem is een hulpsysteem, het is niet ontworpen om volledige bescherming tegen materiële schade te bieden. Panasonic kan niet aansprakelijk worden gehouden voor eventuele materiële schade die optreedt terwijl dit systeem in bedrijf is.
• Dit product moet niet worden gebruikt als vervanging voor medisch of zorgverlenend toezicht. Het is de verantwoordelijkheid van de zorgverlener om in de buurt te blijven in geval van onverwachte gebeurtenissen.
• De draadloze functies van het systeem kunnen last hebben van storingen, waardoor geen functionaliteit in alle situaties kan worden gegarandeerd. Panasonic kan niet aansprakelijk worden gehouden voor letsel of materiële schade in geval van fouten of storingen in de draadloze communicatie.

Voor uw veiligheid

Om ernstig letsel en gevaar voor uw leven/eigendommen te voorkomen dient u dit gedeelte goed door te lezen voordat u het product in gebruik neemt.

WAARSCHUWING

Voedingsaansluiting

• Gebruik alleen de stroombron die op het apparaat wordt aangegeven. Overbelast stopcontact en verlengsnoeren niet. Dit kan leiden tot risico op brand of elektrische schokken.
• Steek de wisselstroomadapter/stekker volledig in het stopcontact. Als u dit niet doet, kunt u een elektrische schok krijgen of kan brand ontstaan door ophoping van warmte.
• Verwijder regelmatig stof, enz. van de wisselstroomadapter/voedingsstekker door deze uit de stopcontacten te trekken en vervolgens met een droge doek te reinigen. Opgehoopt stof kan leiden tot opeenhoping van vocht, enz. waardoor brand kan ontstaan. Haal de stekker van het product uit het stopcontact als er rook, een vreemde geur of

vreemd geluid uit het apparaat komt. Deze omstandigheden kunnen leiden tot brand of elektrische schokken. Verzeker u ervan dat het roken is opgehouden en neem contact op met een goedgekeurd servicecentrum.

Haal de stekker van het product uit het stopcontact en raak nooit het binnenwerk van het product aan als de behuizing opengebroken is. U zou een schok kunnen krijgen. - Raak de stekker nooit met natte handen aan. U zou een schok kunnen krijgen. - Sluit geen apparaten aan die niet gespecificeerd zijn.

Installatie

Vermijd ter voorkoming van vuur en elektrische schokken blootstelling van dit product aan regen of vocht. - Plaats of gebruik dit product niet in de buurt van automatische apparaten zoals automatische deuren en brandalarmen. De door dit product uitgezonden radiogolven kunnen storingen in dergelijke apparaten veroorzaken waardoor ongelukken kunnen gebeuren. Zorg dat er niet te hard aan het snoer van de wisselstroomadapter wordt getrokken en dat het snoer niet wordt verbogen of onder zware voorwerpen komt te liggen. - Houd kleine onderdelen, zoals microSD-kaarten en schroeven, buiten het bereik van kinderen. Deze onderdelen kunnen worden ingeslikt. Wanneer ze worden ingeslikt, moet u direct een arts raadplegen.

Veilig gebruik

Trek de stekker van het apparaat uit het stopcontact voordat u het apparaat reinigt. Gebruik geen vloeibare reinigingsmiddelen of spuitbussen. Haal het apparaat niet uit elkaar. - Plaats nooit metalen voorwerpen in het product. Als metalen voorwerpen in het product terechtkomen, moet u de stroomonderbreker uitschakelen en contact opnemen met een goedgekeurd servicecentrum.

Medisch

• Neem contact op met de fabrikanten van uw persoonlijke medische apparatuur, zoals pacemakers of gehoorapparaten, om te

Belangrijke informatie

controleren of die apparatuur voldoende is beschermd tegen externe radiofrequente energie. DECT-functies werken tussen 1,88 GHz en 1,90 GHz met een piekoverdrachtvermogen van 250 mW - Gebruik dit product niet in zorginstellingen wanneer in deze instellingen wordt aangegeven dat dit niet is toegestaan. Ziekenhuizen en zorginstellingen kunnen apparatuur gebruiken die gevoelig is voor externe radiofrequente energie.

OPGELET

Installatie en locatie

• Installeer bedrading nooit tijdens onweer.
• De wisselstroomadapter is de hoofdaansluiting. Zorg ervoor dat er een gemakkelijk bereikbare wandcontactdoos in de buurt van het product aanwezig is.
• Houd het product en de wisselstroomadapter minstens 1 m van kinderbedjes en buiten het bereik van kleine kinderen om risico op verwurging te voorkomen.
• Bevestig het product op een stabiele locatie waar de camera voldoende kan worden ondersteund bij installatie.
• Installeer het product niet aan zicht materiaal. Deze kan vallen en kapotgaan of letsel veroorzaken.
• Bevestig het product niet aan de volgende materialen: gipsplaten, ALC (lichtgewicht autoclaafgehard cellenbeton), betonblokken, multiplex dat dunner is dan 25 mm enz.

Ongelukken en letsel voorkomen

Zorg dat de luidspreker niet te dicht bij uw oren komt: hard geluid uit de luidspreker kan gehoorproblemen veroorzaken.

Belangrijke veiligheidsinstructies

Volg als u het apparaat gebruikt altijd de veiligheidsvoorschriften ter voorkoming van brand, elektrische schokken of persoonlijk letsel, waaronder:

1. Gebruik het apparaat niet bij water, zoals badkuipen, wastafels, aanrechten, in een vochtige kelder of bij een zwembad, enzovoort.
2. Gebruik alleen het netsnoer dat in dit document wordt beschreven.

BEWAAR DEZE INSTRUCTIES

Voor de beste prestaties

Locatie van hub/ruis voorkomen

De hub en andere compatibele Panasonic-apparaten gebruiken radiogolven voor de onderlinge communicatie.

Voor een maximaal bereik en storingsvrije communicatie stelt u de hub:

• op een gemakkelijk bereikbare, hoge en centrale locatie (binnenshuis) zonder obstakels tussen het product en de hub; - buiten bereik van elektronische apparatuur, zoals televisietoestellen, radio's, computers, draadloze apparatuur en andere telefoons; - uit de buurt van radiofrequentiezenders, zoals buitenantennes of zendmasten van mobiele telefoons. (Zet de hub niet voor het raam of in de buurt daarvan.)
• Als de ontvangst met de hub op een bepaalde locatie niet goed is, zet de hub dan ergens anders.

Omgeving

Zorg ervoor dat er geen apparaten in de buurt van het apparaat zijn die elektrische interferentie genereren, zoals spaarlampen en motoren. Stel het apparaat niet bloot aan extreem veel rook, stof, hoge temperaturen of trillingen. Stel dit product niet gedurende langere tijd bloot aan direct zonlicht of andere sterke lichtbronnen, zoals halogeenlampen. (Dit kan de beeldsensor beschadigen.) - Plaats geen zware objecten op het product. - Als het apparaat gedurende langere tijd niet wordt gebruikt, haalt u de stekker ervan uit het stopcontact. Houd het product uit de buurt van warmtebronnen, zoals verwarming, kooktoestellen enzovoort. Plaats het product niet in een kamer waarin de temperatuur lager is dan

Belangrijke informatie

0°C of hoger dan 40°C. Vermijd ook vochtige kelders.

• Gebruik van het product in de buurt van elektrische apparaten kan storing veroorzaken. Ga uit de buurt van het elektrische apparaat.

Overige informatie

Algemene verzorging

Veeg het oppervlak van het product schoon met een zachte, vochtige doek. - Gebruik geen benzine, verdunner of schuurmiddel.

Beeldkwaliteit van camera

• De camerabeelden kunnen de volgende kenmerken hebben. Kleuren in beelden kunnen afwijken van de werkelijk kleuren. Wanneer er licht achter het onderwerp is (achtergrondverlichting), kunnen gezichten donker lijken.
• De beeldkwaliteit kan afnemen op donkere locaties.
• Beelden kunnen er wazig uitzien wanneer buitenverlichting wordt gebruikt.

Wanneer het onderwerp wordt verlicht door zonlicht of halogenlampen, kunnen zwarte gebieden van het beeld er paars uitzien. Dit is geen fout.

Uw opnamen beveiligen

• Verwijder de microSD-kaart niet en koppel de wisselstroomadapter van de hub niet los tijdens het lezen of schrijven van gegevens op de microSD-kaart. Gegevens op de kaart kunnen beschadigd raken.
• Als een microSD-kaart niet correct werkt of wordt blootgesteld aan elektromagnetische golven of statische elektriciteit, kunnen gegevens op de kaart beschadigd of gewist worden. Daarom wordt aangeraden een reservekopie van belangrijke gegevens op te slaan op een computer of ander apparaat.

Oude apparaten afvoeren (alleen voor Europese Unie en landen met recyclingsystemen)

Dit symbool op de producten, verpakking en/of de bijbehorende documenten betekent dat gebruikte elektrische en elektronische producten niet bij het normale huishoudelijke afval mogen.

Voor een correcte behandeling, recuperatie en recyclage van oude producten moeten deze naar de bevoegde verzamelpunten gebracht worden in overeenstemming met uw nationale wetgeving. Door deze producten correct af te voeren draagt u uw steentje bij tot het beschermen van waardevolle middelen en tot de preventie van potentiële schadelijke effecten op de gezondheid van de mens en op het milieu. Neem contact op met uw lokale overheid voor meer informatie over inzameling en recycling.

Voor een niet-correcte verwijdering van dit afval kunnen boetes opgelegd worden in overeenstemming met de nationale wetgeving.

Voor zakelijke gebruikers in de Europese Unie

Indien u elektrische en elektronische apparaten wilt afvoeren, neem dan contact op met uw dealer voor meer informatie.

Informatie over het afvoeren in andere landen buiten de Europese Unie

Dit symbool is alleen geldig in de Europese Unie. Indien u deze producten wilt afvoeren, neem dan contact op met uw plaatselijke autoriteiten of dealer, en vraag informatie over de correcte wijze om deze producten af te voeren.

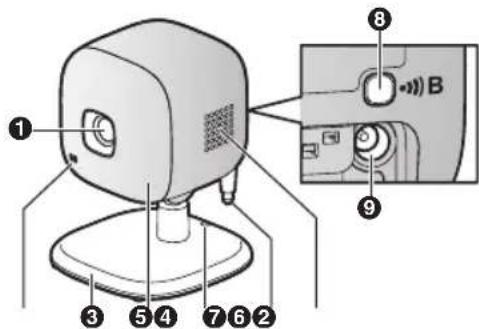

Onderdeelnamen en functies

Lenseenheid 2 Microfoon 3 Standaard 4 LED-indicator Gat

U kunt voorkomen dat de camera valt door een draad door het gat in de standaard te halen.

6 Temperatuursensor Luidspreker B

Wordt gebruikt bij registratie van de camera bij de hub.

9 DC-aansluiting

LED-indicator

U kunt de LED-indicator gebruiken om de camerastatus te bevestigen.

Indicator Status
Uit Geen stroom of LED-in-dicator is uitgeschakeld*1
Groen, brandt	Normale werkinq*1
Groen, knippert lang-zaam	Registratiemodus
Rood Beweging gedeteer	teerd
Rood, knippert lang-zaam	Live beelden wordenbekeken of opgenomen

Indicator Status
Rood, knippert Camera	bevindt zichbuiten het bereik vande hub of apparatusfunctioniert Niet goed
Oranje, knippert lang-zaam	Camera is Niet geregi-streerd bij een hub

*1 U kunt de camera zo configureren dat de LED-indicator tijdens normaal gebruik niet brandt. Raadpleeg de Gebruikershandleiding (pagina 13) voor meer informatie.

Instellen: overzicht

1 Eerste configuratie

Zorg dat u toegang tot het systeem hebt met uw mobiele apparaat. Raadpleeg de Instelhandleiding voor systeem bij uw hub voor meer informatie.

2 Registreren

Alleen vereist als de camera afzonderlijk is aangeschaft (niet als deel van een bundel).

3 Bevestig het installatiegebied

Lees de informatie in dit document om te bevestigen dat het gewenste gebruiksgebied geschikt is voor een juiste werking.

4 Aansluiting

Plaats de camera op de gewenste locatie en sluit de camera aan op het stopcontact.

De camera registreren

Deze procedure is niet vereist voor apparaten die als onderdeel van een bundel zijn geleverd.

Voordat u de camera kunt gebruiken, moet deze worden geregistreerd bij de hub.

Als de camera niet is geregistreerd bij een hub, knippert de LED-indicator van de hub langzaam oranje.

U kunt elk apparaat registreren met behulp van de registratieknoppen of de app [Home Network].

Instellen

Opmerking:

• Controleer of de registratie van de camera of de wisselstroomadapters van de hub en camera zijn aangesloten en elk apparaat is ingeschakeld.

Registratieknoppen gebruiken

1 Hub:

Houd [B CAMERA] ingedrukt totdat de LED-indicator langzaam groen knippert.

2 Camera:

Houd [B] ingedrukt totdat de LED-indicator langzaam groen knippert (pagina 7).

• Wanneer de registratie is voltooid, speelt de hub een lange pieptoon af.

Opmerking:

• Als u wilt annuleren zonder de camera te registreren, drukt u nogmaals op [B] op de hub en op de camera.
• Wanneer de registratie is mislukt, speelt de hub verschillende korte pieptonen af.

De app gebruiken

Wanneer u de camera registreert met behulp van de app [Home Network], kunt u een naam toewijzen aan uw apparaten en ze groeperen op locatie.

Raadpleeg de Gebruikershandleiding (pagina 13) voor meer informatie.

Informatie over sensorfuncties

De camera heeft 3 sensorfuncties: een visuele sensor die wordt gebruikt voor bewegingsdetectie, een temperatuursensor en een geluidssensor. Lees de volgende informatie over elke sensor voordat u bepaalt waar de camera moet worden geïnstalleerd.

Opmerking:

• De sensorfuncties van de camera zijn niet bedoeld voor gebruik in situaties die hoge betrouwbaarheid vereisen. In dergelijke situaties raden we het gebruik van de sensorfuncties niet aan.
• Panasonic aanvaardt geen verantwoordelijkheid voor letsel of schade als gevolg van het gebruik van de sensorfuncties van de camera.

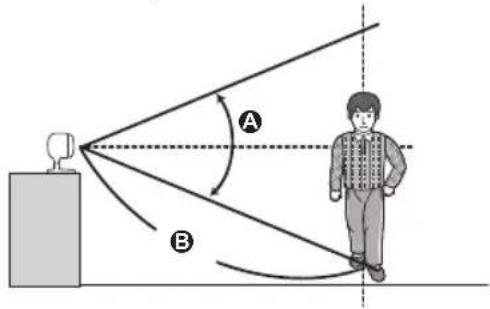

Zichtbaar licht gebruiken om beweging te detecteren

De camera kan beweging detecteren door wijzigingen in helderheid te herkennen in gebieden die zichtbaar zijn voor de camera.

Verticale detectiehoek: circa 50°. Afstand van detecteerbare beweging: tot 5 m wanneer bewegingsgevoeligheid op de hoogste stand is ingesteld met behulp van de app [Home Network].

Opmerking:

• Beweging kan ten onrechte worden gedetecteerd wanneer het bewegende voorwerp en de achtergrond soortgelijke kleuren hebben. Beweging kan ten onrechte worden gedetecteerd wanneer er plotselinge veranderingen in de helderheid optreden, zoals wanneer lampen worden ingeschakeld.
• Detectie wordt bemoeilijkt wanneer het beeld donker is. U kunt de gevoeligheid van de camerafunctie voor bewegingsdetectie aanpassen en selecteren welke gebieden van het camerabeeld worden gecontroleerd op bewegingsdetectie. Raadpleeg de Gebruikershandleiding (pagina 13) voor meer informatie.

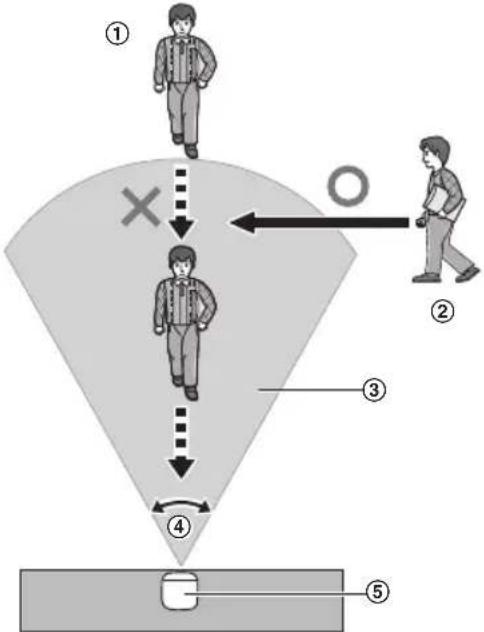

Bewegingsrichting

Het is eenvoudiger voorwerpen te detecteren die zijdelings voor de camera bewegen en moeilijker om voorwerpen te detecteren die recht naar de camera toe bewegen.

① Het is moeilijk om beweging recht naar de camera toe te detecteren. ② Het is makkelijk om beweging zijdelings voor de camera te detecteren. ③ Detectiebereik ④ Horizontaal detectiebereik: circa 70° ⑤ Camera

Temperatuursensor

De sensor wordt getriggerd wanneer het ingestelde temperatuurbereik wordt overschreden.

Opmerking:

• De temperatuursensor kan de temperatuur zo nauwkeurig mogelijk detecteren als de camera niet wordt blootgesteld aan warme of koude luchtstromen van verwarmings-/koelsystemen.
• U kunt de temperatuurinstelling van de temperatuursensor aanpassen. Raadpleeg de Gebruikershandleiding (pagina 13) voor meer informatie.

Geluidssensor

De sensor wordt getriggerd wanneer het ingestelde geluidsniveau wordt overschreden.

Opmerking:

• De geluidssensor werkt niet wanneer een slaapliedje wordt afgespeeld met de camera.
• De geluidssensor werkt mogelijk niet naar wens wanneer de camera in een lawaaierige omgeving wordt geplaatst.
• U kunt de instelling voor het geluidsniveau van de geluidssensor aanpassen. Raadpleeg de Gebruikershandleiding (pagina 13) voor meer informatie.

Informatie over nachtzichtmodus

De camera is voorzien van een reeks infrarood-LED's die automatisch gaan branden bij weinig licht, zodat camerabeelden ook zichtbaar zijn wanneer de omgeving donker is.

Opmerking:

• Wanneer de nachtzichtmodus actief is, kunnen kleuren in camerabeelden anders dan normaal lijken.
• Wanneer de nachtzichtmodus actief is, brandt de reeks infrarood-LED's rond de cameralens met een zwakke rode kleur die in het donker zichtbaar is.
• Als de camera voor een raam is geïnstalleerd en rechtstreeks naar het raam is gericht, kan de beeldkwaliteit verslechteren wanneer de nachtzichtmodus actief is.

Het gebruiksgebied bevestigen

Bereik van draadloze communicatie

Het bereik van de draadloze communicatie van elk apparaat in het systeem van de hub is ongeveer 50 m binnenshuis en ongeveer 300 m buitenshuis. Draadloze communicatie kan onbetrouwbaar zijn wanneer de volgende obstakels tussen de hub en andere apparaten staan.

Instellen

Metalen deuren of schermen, muren met isolatieplaten van aluminium, muren van beton of golfplaten, ramen met dubbel glas, meerdere muren, wanneer de diverse apparaten op verschillende verdiepingen of in verschillende gebouwen worden gebruikt.

Opmerking:

• De LED-indicator van de camera knippert rood als deze buiten het bereik van de hub is. Controleer in dat geval alle aansluitingen, ook die van de hub.

Waarschuwingen gebruiksgebied

Het gebruik van de camera in de volgende gebieden kan zorgen voor vervorming, storing of onjuiste werking.

In direct zonlicht - Gebieden die blootstaan aan vet of stoom, zoals keukens In de buurt van vuur of verwarmingsapparatuur In de buurt van magnetische velden (zoals vlak bij magnetrons en magneten) - Gebieden die blootstaan aan extreme temperatuurwisselingen, zoals naast airconditioners - Gebieden met reflecterende voorwerpen, zoals glas, die de detectie van temperatuurvariaties kunnen verstoren - Gebieden waar de temperatuur wordt beïnvloed door sterk lichtgevende voorwerpen (zoals TL-verlichting) In de buurt van apparaten die krachtige radiogolven afgeven, zoals mobiele telefoons

Aansluiten

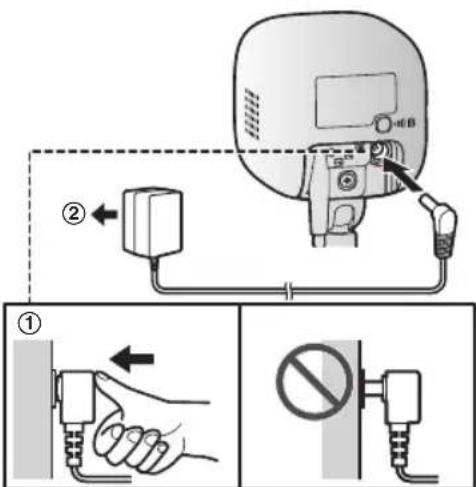

① Steek de stekker van de wisselstroomadapter volledig in de DC-aansluiting. ② Sluit de wisselstroomadapter aan op een stopcontact.

Opmerking:

• Gebruik alleen de meegeleverde Panasonic-wisselstroomadapter PNLV236CE.

Opmerking over stroomverbindingen

Aansluiting wisselstroomadapter

• De wisselstroomadapter moet altijd aangesloten blijven. (Het is normaal dat de adapter tijdens gebruik warm aanvoelt.)
• De wisselstroomadapter moet worden aangesloten op een verticaal of op de vloer aangebracht stopcontact. Sluit de wisselstroomadapter niet aan op een stopcontact op het plafond, waar de stekker door het gewicht van de adapter uit het contact kan worden getrokken.

Stroomonderbreking

• De camera werkt niet tijdens een stroomstoring.

De camera op een vlakke ondergrond plaatsen

Wanneer u de camera op een vlakke ondergrond plaatst, kunt u voorkomen dat de camera valt door een draad door het gat (pagina 7) in de standaard te halen.

Haal een draad (niet meegeleverd) door het gat in de standaard. 2Bind het draad vast en haak het aan de beugel.

Wandmontage

• Bevestig de camera op een stabiele locatie waar de eenheid voldoende kan worden ondersteund bij installatie.
• De wisselstroomadapter moet worden aangesloten op een verticaal of op de vloer aangebracht stopcontact. Sluit de wisselstroomadapter niet aan op een stopcontact op het plafond, waar de stekker door het gewicht van de adapter uit het contact kan worden getrokken.
• Installeer de camera niet aan een zacht materiaal. Deze kan vallen en kapotgaan of letsel veroorzaken.
• Bevestig de camera niet aan de volgende materialen: gipsplaten, ALC (lichtgewicht autoclaafgehard cellenbeton), betonblokken, multiplex dat dunner is dan 25 mm enz.

1. Draai de schroeven (niet meegeleverd) vast in de wand.

A. Langer dan 20 mm B. Afstand 1,3 mm

Opmerking:

• Gebruik de volgende sjabloon om de locatie van de schroefgaten te bepalen.

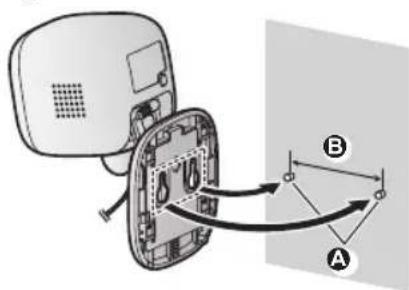

2. Bevestig de camera aan de muur.

A. Schroeven B. 28 mm

3. Pas de hoek van de camera aan.

Bijlage

Het bereik voor bewegingsdetectie testen

Nadat u de app [Home Network] op uw mobiele apparaat hebt geïnstalleerd, kunt u het mobiele apparaat gebruiken om de prestaties van de bewegingsdetectiefunctie van de camera te testen. Raadpleeg de Gebruikershandleiding (pagina 13) voor meer informatie.

1 Start de app [Home Network] en geef live beelden van de camera weer. 2 Ga naar een gebied binnen het zichtbare gebied van de camera. 3 Beweeg in de richting van de camera en gebruik uw mobiele apparaat om te controleren of u in het zichtbare gebied bent wanneer de bewegingsdetectiefunctie van de camera wordt getriggerd.

• Wanneer de bewegingsdetectiefunctie wordt getriggerd, gaat de LED-indicator van de camera ongeveer 3 seconden rood branden.

4 Kijk in welke gedeelten van het zichtbare gebied beweging wordt gedetecteerd en pas dit naar wens aan.

Opmerking:

• U kunt aanpassen welk gebied door de visuele sensor kan worden gedetecteerd. Raadpleeg de Gebruikershandleiding (pagina 13) voor meer informatie.

De microfoon testen

Spreek om de microfoon te testen luid en duidelijk in de microfoon terwijl een gebruiker met een mobiel apparaat live beelden van de camera bekijkt.

Beschikbare functies bij gebruik van de app [Home Network]

Enkele functies die beschikbaar zijn bij gebruik van de app [Home Network] worden hieronder weergegeven. Raadpleeg de

Gebruikershandleiding (pagina 13) voor meer informatie.

• Alarmsysteem

U kunt de app gebruiken om het alarmsysteem te activeren of deactiveren, de huidige status van de sensor te bevestigen en een logboek van eerdere gebeurtenissen te bekijken.

Live camerabewaking

U kunt live beelden van de camera bekijken, zelfs als u niet thuis bent.

-Luisteren en praten

U kunt uw mobiele apparaat gebruiken om te spreken met, en te luisteren naar, iedereen binnen het bereik van de microfoon en luidspreker van de camera.

• Sensoraanpassing

U kunt het detectiebereik van de visuele sensor en de ingestelde niveaus van de geluidssensor en temperatuursensor aanpassen.

-Sensorintegratie

U kunt de sensorfuncties van de camera configureren om andere systeemgebeurtenissen te triggeren, zoals camerapname*, het inschakelen van een elektrisch apparaat (zoals een lamp), enzovoort. (Geschikt apparaat vereist.)

*1 U moet een in de winkel verkrijgbare microSD-kaart in de hub plaatsen om beelden op te nemen.

Meldingen

U kunt de camera configureren om een melding naar de app [Home Network] te sturen wanneer de sensorfuncties van de camera worden getriggerd, bijvoorbeeld wanneer beweging wordt gedetecteerd, als een baby huilt (geluidssensor) of als de kamer te warm of te koud wordt (temperatuursensor).

Toegang tot de Gebruikershandleiding

De Gebruikershandleiding is een verzameling online documentatie waarmee u optimaal gebruikmaakt van de app [Home Network].

1 iPhone/iPad

Tik op : in het beginscherm van de app.

Android™-apparaten

Tik op : of druk op de menuknop van uw mobiele apparaat in het beginscherm van de app.

2 Tik op [Gebruikershandleiding].

Opmerking:

• Microsoft® Windows® Internet Explorer® 8 en eerdere versies worden niet ondersteund. Android 4.1 of hogere versies worden aanbevolen.
• U kunt de Gebruikershandleiding ook bekijken op de hieronder vermelde webpagina.

www.panasonic.net/pcc/support/tel/ homenetwork/manual/

Specificaties

• Standaarden

Ongeveer 93 mW (gemiddeld vermogen per kanaal) max. 250 mW

Stroomvoorziening

220-240 V AC, 50/60 Hz

Stroomverbruik

Stand-by: 2,2 W

Tijdens gebruik:

Bedrijfsomstandigheden

0 °C - 40 °C

Tot 90% relatieve vochtigheid

(niet-condenserend)

Verzendbereik

Circa 50 m binnenshuis

Circa 300 m buitenshuis

• Beeldsensor

0,3 megapixel CMOS

Bewegingsdetectiemethode

Visuele sensor

Bewegingsdetectiebereik

Aanpasbare bevestigingshoeken

Horizontaal: ±90°

Verticaal: vooruit gericht - omlaag gericht circa

60°

(aanpasbaar tijdens bevestiging)

• Afmetingen (hoogte × breedte × diepte)

Circa 102 mm × 75 mm × 75 mm

Gewicht

Circa 160 g

*1 De infrarood-LED's rondom de cameralens

lichten op in omgevingen met weinig licht.

Bijlage

Grafische symbolen voor gebruik op apparatuur en hun beschrijvingen

Pictogram Uitleg	Pictogram Uitleg
~	Wisselstroom (AC) Klasse II-apparatuur (appara-	tuur waaroor bescherming te-gen elektrische schokkenwordt geboden door dubbeleisolatie of versterkte isolatie.)
---	Gelijkstroom (DC) "AAN" (stroom)
	Randaarde "UIT" (stroom)
	Beschemende aardverbinding	Stand-by (stroom)
	Functionele aarde "AAN"/"UIT"	(stroom:	druk-druk)
	Alleen voor binnengebruik Waarschuwings risico op	elek-trische schok

Voor naslag

Wij raden u aan om de volgende gegevens te noteren. Dit is handig voor reparaties die vallen onder de garantie.

Serienummer Aankoopdatum

(aanwezig op onderzijde standard)

Naam en adres dealer

Bevestig hier uw aankoopbon.

Panasonic Corporation

1006, Oaza Kadoma, Kadoma-shi, Osaka 571-8501, Japan http://www.panasonic.com
