GEBRUIKSAANWIJZING KXHNC600EX2 PANASONIC

Installatiehandleiding

Thuisnetwerksysteem

Buitencamera

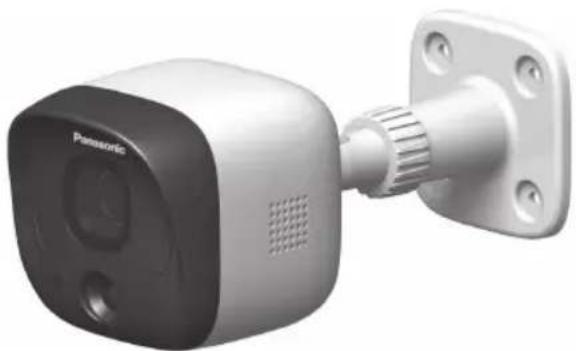

Model KX-HNC600EX2

Bedankt dat u hebt gekozen voor een product van Panasonic.

In dit document wordt uitgelegd hoe de buitencamera correct moet worden geïnstalleerd. Raadpleeg de Gebruikershandleiding (pagina 27) voor meer informatie over het gebruik van het systeem.

Lees dit document aandachtig door voordat u het apparaat in gebruik neemt en bewaar het voor latere naslag.

PNQX7989YA CC0216WK1126 (E)

Inhoud

Inleiding

Aanvullende informatie 3

Belangrijke informatie

Over dit systeem 5

Voor uw veiligheid 5

Belangrijke veiligheidsinstructies 6

Voor de beste prestaties 6

Privacy en portretrecht 7

Overige informatie 7

Installatielocatie

Bereik van draadloze communicatie 9

Informatie over sensorfuncties 9

Informatie over nachtzichtmodus 11

Voorbeelden van installatielocatie 12

Installeer niet op de volgende locaties. 14

Instellen

Onderdeelnamen en functies 16

LED-indicator 16

Instellen: overzicht 16

De camera registreren 16

Het installatiegebied bevestigen 17

Installatie 18

Bijlage

Het bereik voor bewegingsdetectie testen 23

Het bereik van de infraroodsensor

aanpassen 23

Beschikbare functies bij gebruik van de app [Home

Network] 27

Toegang tot de Gebruikershandleiding 27

Specificaties 28

Aanvullende informatie

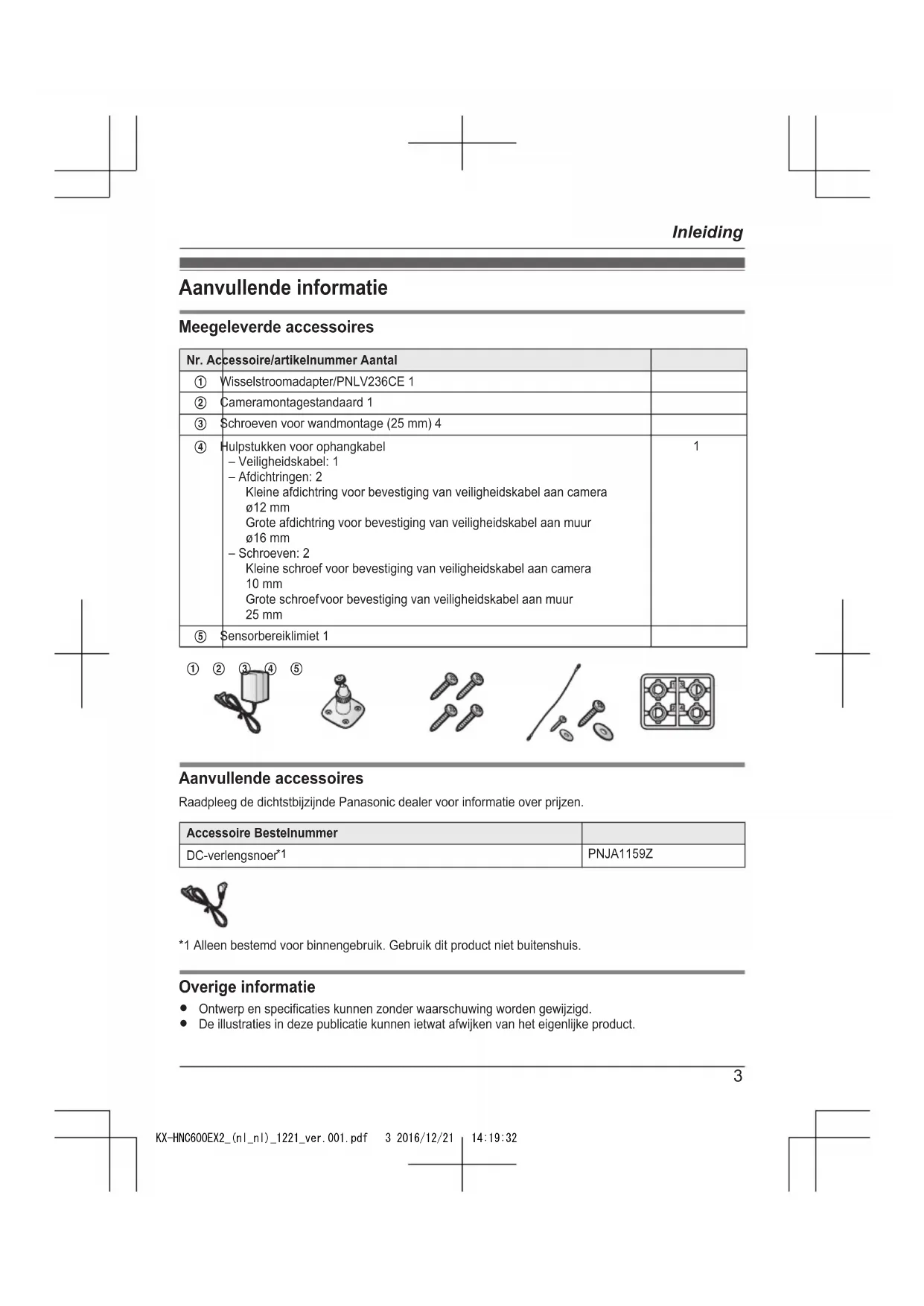

Meegeleverde accessoires

Nr.	Cessaire/artikelnummer Aantal
①	Wisselstroomadapter/PNLV236CE 1
②	Cameramontagestandaard 1
③	Schroeven voor wandmontage (25 mm) 4
④	Hulpstukken voor ophangkabel - Veiligheidskabel: 1 - Afdichtingen: 2 Kleine afdichting voor bevestiging van veiligheidskabel aan cameraø12 mm Grote afdichting voor bevestiging van veiligheidskabel aan muurø16 mm -Schroeven: 2 Kleine schroef voor bevestiging van veiligheidskabel aan camera10 mm Grote schroef voor bevestiging van veiligheidskabel aan muur25 mm	1
⑤	Sensorbereiklimiet 1

Aanvullende accessoires

Raadpleeg de dichtstbijzijnde Panasonic dealer voor informatie over prijzen.

Accessoire Bestelnummer
DC-verlengsnoer*1	PNJA1159Z

*1 Alleen bestemd voor binnengebruik. Gebruik dit product niet buitenshuis.

Overige informatie

• Ontwerp en specificaties kunnen zonder waarschuwing worden gewijzigd.
• De illustraties in deze publicatie kunnen ietwat afwijken van het eigenlijke product.

Inleiding

Handelsmerken

• microSDHC is een handelsmerk van SD-3C, LLC.
• iPhone en iPad zijn handelsmerken van Apple Inc., gedeponeerd in de Verenigde Staten en andere landen. Android is een handelsmerk van Google Inc.
• Microsoft, Windows en Internet Explorer zijn gedeponeerde handelsmerken of handelsmerken van Microsoft Corporation in de Verenigde Staten en/of andere landen.
• Alle overige vermelde handelsmerken zijn eigendom van hun respectieve eigenaren.

Waarschuwing

• De hub ondersteunt microSD- en microSDHC-geheugenkaarten. In dit document wordt de term "microSD-kaart" gebruikt als een generieke term voor alle ondersteunde kaarten.

Belangrijke informatie

Over dit systeem

• Dit systeem is een hulpsysteem, het is niet ontworpen om volledige bescherming tegen materiële schade te bieden. Panasonic kan niet aansprakelijk worden gehouden voor eventuele materiële schade die optreedt terwijl dit systeem in bedrijf is.
• De draadloze functies van het systeem kunnen last hebben van storingen, waardoor geen functionaliteit in alle situaties kan worden gegarandeerd. Panasonic kan niet aansprakelijk worden gesteld voor letsel of materiële schade in geval van fouten of storingen in de draadloze communicatie.

Voor uw veiligheid

Om ernstig letsel en gevaar voor uw leven of eigendommen te voorkomen, dient u dit gedeelte goed door te lezen voordat u het product in gebruik neemt.

WAARSCHUWING

Voedingsaansluiting

• Gebruik alleen de stroombron die op het apparaat wordt aangegeven. Overbelast stopcontacten en verlengsnoeren niet. Dit kan leiden tot risico op brand of elektrische schokken.
• Steek de wisselstroomadapter/stekker volledig in het stopcontact. Als u dit niet doet, kunt u een elektrische schok krijgen of kan brand ontstaan door ophoping van warmte.
• Verwijder regelmatig stof, enz. van de wisselstroomadapter/voedingsstekker door deze uit het stopcontact te trekken en vervolgens met een droge doek te reinigen. Opgehoopt stof kan leiden tot ophoping van vocht, enz., waardoor brand kan ontstaan. Haal de stekker van het product uit het stopcontact als er rook, een vreemde geur of vreemd geluid uit het apparaat komt. Deze omstandigheden kunnen leiden tot brand of elektrische schokken. Verzeker u ervan dat het roken is opgehouden en neem contact op met een goedgekeurd servicecentrum.

Haal de stekker van het product uit het stopcontact en raak nooit het binnenwerk van het product aan als de behuizing opengebroken is. U zou een schok kunnen krijgen. - Raak de stekker nooit met natte handen aan. U zou een schok kunnen krijgen. - Sluit geen apparaten aan die niet gespecificeerd zijn. - Pas op dat u de bestaande bedrading en buizen niet beschadigt bij het maken van gaten in de muur voor installatie of bedrading of bij het bevestigen van het netsnoer. Zorg dat het netsnoer buiten niet blootligt.

Installatie

• Plaats of gebruik dit product niet in de buurt van automatische apparaten zoals automatische deuren en brandalarmen. De door dit product uitgezonden radiogolven kunnen storingen in dergelijke apparaten veroorzaken waardoor ongelukken kunnen gebeuren. Zorg dat er niet te hard aan het netsnoer wordt getrokken en dat het snoer niet wordt verbogen of onder zware voorwerpen komt te liggen.

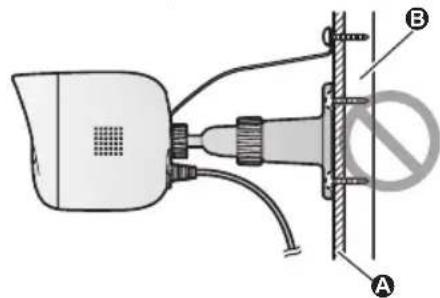

• Monteer de beugel niet op een onstabiele locatie, op een locatie waar vaak trillingen optreden, aan een plafond of aan een zwakke muur. (Monteer niet aan gipskartonplaten, betonblokken, houten materialen die worden blootgesteld aan alle weersomstandigheden, muren met een zeer ruw oppervlak of oppervlakken die smaller zijn dan de breedte van de muurmontagebeugel.) Er bestaat kans op letsel als het product valt, of op brand of elektrische schokken als het product wordt blootgesteld aan water.
• Houd kleine onderdelen (microSD-kaarten, schroeven, afdichtringen, sensorbereiklimieten, enz.) buiten het bereik van kinderen. Deze onderdelen kunnen worden ingeslikt. Wanneer ze worden ingeslikt, moet u direct een arts raadplegen.

Veilig gebruik

Trek de stekker van het apparaat uit het stopcontact voordat u het apparaat reinigt. Gebruik geen vloeibare reinigingsmiddelen of spuitbussen. Haal het apparaat niet uit elkaar. - Houd de sensorbereiklimieten buiten het bereik van kinderen. Deze onderdelen kunnen worden

Belangrijke informatie

ingeslikt. Wanneer ze worden ingeslikt, moet u direct een arts raadplegen.

• Plaats nooit metalen voorwerpen in het product. Als metalen voorwerpen in het product terechtkomen, moet u de stroomonderbreker uitschakelen en contact opnemen met een goedgekeurd servicecentrum.

Medisch

• Neem contact op met de fabrikanten van uw persoonlijke medische apparatuur, zoals pacemakers of gehoorapparaten, om te controleren of die apparatuur voldoende is beschermd tegen externe radiofrequente energie. DECT-functies werken tussen 1,88 GHz en 1,90 GHz met een piekoverdrachtvermogen van 250 mW.
• Gebruik dit product niet in zorginstellingen wanneer in deze instellingen wordt aangegeven dat dit niet is toegestaan. Ziekenhuizen en zorginstellingen kunnen apparatuur gebruiken die gevoelig is voor externe radiofrequente energie.

OPGELET

Installatie en locatie

• Installeer bedrading nooit tijdens onweer. Hoewel dit product aan de IPX5*-code voldoet, moet u het niet doelbewust blootstellen aan water.

*IPX5 geeft aan dat het product is beveiligd tegen waterstralen: water dat in alle richtingen wordt gespoten uit een sproeikop van 6,3 mm, met een stroomsnelheid van 12,5 liter/minuut en een druk van 30 kN/m² gedurende 3 minuten op een afstand van 3 meter.

• De wisselstroomadapter is de hoofdaansluiting. Zorg ervoor dat er een gemakkelijk bereikbare wandcontactdoos in de buurt van het product aanwezig is.
• Als de bedrading ondergronds loopt, mogen de aansluitingen niet ondergronds worden gemaakt.
• Als de bedrading ondergronds loopt, moeten het netsnoer en andere bedrading voldoende waterdicht worden gemaakt door de kabels door een leiding te voeren.

Ongelukken en letsel voorkomen

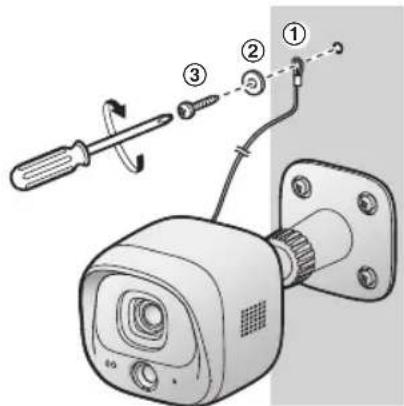

• Gebruik de veiligheidskabel bij het bevestigen van het product. Er is kans op letsel als het product valt. Zorg dat de luidspreker niet te dicht bij uw oren komt: hard geluid uit de luidspreker kan gehoorproblemen veroorzaken.

Belangrijke veiligheidsinstructies

Volg bij het gebruik van het apparaat altijd de veiligheidsvoorschriften ter voorkoming van brand, elektrische schokken of persoonlijk letsel, waaronder:

1. Gebruik alleen het netsnoer dat in dit document wordt beschreven.

BEWAAR DEZE INSTRUCTIES

Voor de beste prestaties

Locatie van hub/ruis voorkomen

De hub en andere compatibele

Panasonic-apparaten gebruiken radiogolven voor de onderlinge communicatie.

Voor een maximaal bereik en storingsvrije communicatie plaatst u de hub:

• op een gemakkelijk bereikbare, hoge en centrale locatie (binnenshuis) zonder obstakels tussen het product en de hub; - buiten bereik van elektronische apparatuur, zoals televisietoestellen, radio's, computers, draadloze apparatuur en andere telefoons; - uit de buurt van radiofrequentiezenders, zoals buitenantennes of zendmasten van mobiele telefoons. (Zet de hub niet voor het raam of in de buurt daarvan.)
• Als de ontvangst met de hub op een bepaalde locatie niet goed is, zet de hub dan ergens anders.

Omgeving

Zorg ervoor dat er geen apparaten in de buurt van het apparaat zijn die elektrische interferentie genereren, zoals spaarlampen en motoren.

Stel het apparaat niet bloot aan extreem veel rook, stof, hoge temperaturen of trillingen. Stel dit product niet gedurende langere tijd bloot aan direct zonlicht of andere sterke lichtbronnen, zoals halogeenlampen. (Dit kan de beeldsensor beschadigen.) - Plaats geen zware objecten op het product. - Als het apparaat gedurende langere tijd niet wordt gebruikt, haalt u de stekker ervan uit het stopcontact. - Houd het product uit de buurt van warmtebronnen, zoals verwarming, kooktoestellen, enzovoort. Plaats het product niet in een kamer waarin de temperatuur lager is dan -20 °C of hoger dan 50 °C. Vermijd ook vochtige kelders. Zorg dat er geen krassen of vuil op de lenskap of de infraroodsensor komen. (Dit kan zorgen voor verminderde beeldkwaliteit, onjuiste detecties, storingen of schade aan de lenskap en infraroodsensor.) - Gebruik van het product in de buurt van elektrische apparaten kan storing veroorzaken. Ga uit de buurt van het elektrische apparaat.

Privacy en portretrecht

Houd bij de installatie of het gebruik van de camera rekening met de rechten van anderen ten aanzien van privacy.

De algemene definitie van "privacy" omhelst de mogelijkheid van een persoon of groep om te voorkomen dat informatie over hen bekend wordt bij andere personen dan degenen aan wie ze de informatie willen geven. "Portretrecht" betekent het recht om gevrijwaard te zijn van het feit dat een afbeelding van u wordt gemaakt die willekeurig en zonder toestemming wordt gebruikt.

Overige informatie

Algemene verzorging

• Om onjuiste detecties te voorkomen, moet u het product loskoppelen voor het uitvoeren van algemene verzorging. Veeg het oppervlak van het product schoon met een zachte, vochtige doek.
• Gebruik geen benzine, verdunner of schuurmiddel.
• Laat geen stromend water over het product lopen.

Beeldkwaliteit van camera

• De camerabeelden kunnen de volgende kenmerken hebben.
• Kleuren in beelden kunnen afwijken van de werkelijke kleuren.
• Wanneer er licht achter het onderwerp is (achtergrondverlichting), kunnen gezichten donker lijken.
• De beeldkwaliteit kan afnemen op donkere locaties.
• Beelden kunnen er wazig uitzien wanneer buitenverlichting wordt gebruikt.

Uw opnamen beveiligen

• Verwijder de microSD-kaart niet en koppel de wisselstroomadapter van de hub niet los tijdens het lezen of schrijven van gegevens naar de microSD-kaart. Gegevens op de kaart kunnen beschadigd raken.
• Als een microSD-kaart niet correct werkt of wordt blootgesteld aan elektromagnetische golven of statische elektriciteit, kunnen gegevens op de kaart beschadigd of gewist worden. Daarom wordt aangeraden een reservekopie van belangrijke gegevens op te slaan op een computer of ander apparaat.

Oude apparaten afvoeren (alleen voor Europese Unie en landen met recyclingsystemen)

Dit symbool op de producten, verpakking en/of de bijbehorende documenten betekent dat gebruikte elektrische en elektronische producten niet bij het normale huishoudelijk afval mogen.

Voor een correcte behandeling, recuperatie en recyclage van oude producten moeten zij naar de

Belangrijke informatie

bevoegde verzamelpunten gebracht worden in overeenstemming met uw nationale wetgeving. Door deze producten correct af te voeren draagt u uw steentje bij tot het beschermen van waardevolle middelen en tot de preventie van potentiële schadelijke effecten op de gezondheid van mensen en op het milieu. Neem contact op met uw lokale overheid voor meer informatie over inzameling en recycling. Voor een niet-correcte verwijdering van dit afval kunnen boetes opgelegd worden in overeenstemming met de nationale wetgeving.

Voor zakelijke gebruikers in de Europese Unie

Indien u elektrische en elektronische apparaten wilt afvoeren, neem dan contact op met uw dealer voor meer informatie.

Informatie over het afvoeren in andere landen buiten de Europese Unie

Dit symbool is alleen geldig in de Europese Unie. Indien u deze producten wilt afvoeren, neem dan contact op met uw plaatselijke autoriteiten of dealer, en vraag informatie over de correcte wijze om deze producten af te voeren.

Bereik van draadloze communicatie

Het bereik van de draadloze communicatie van elk apparaat in het systeem van de hub is ongeveer 50 m binnenshuis en ongeveer 300 m buitenshuis. Draadloze communicatie kan onbetrouwbaar zijn wanneer de volgende obstakels tussen de hub en andere apparaten staan.

Metalen deuren of schermen - Muren met isolatieplaten van aluminium - Muren van beton of golfplaten - Ramen met dubbel glas - Meerdere muren - Wanneer de diverse apparaten op verschillende verdiepingen of in verschillende gebouwen worden gebruikt

Opmerking:

• De LED-indicator van de camera knippert rood als deze buiten het bereik van de hub is. Controleer in dat geval alle aansluitingen, ook die van de hub.

Informatie over sensorfuncties

De camera heeft 2 sensorfuncties die worden gebruikt voor bewegingsdetectie: een visuele sensor en een infraroodsensor (warmtesensor).

Lees de volgende informatie voordat u bepaalt waar de camera moet worden geïnstalleerd.

Opmerking:

• De sensorfuncties van de camera zijn niet bedoeld voor gebruik in situaties die hoge betrouwbaarheid vereisen. In dergelijke situaties raden we het gebruik van de sensorfuncties niet aan.
• Panasonic aanvaardt geen verantwoordelijkheid voor letsel of schade als gevolg van het gebruik van de sensorfuncties van de camera.

Detectiemethode

Visuele sensor Infraroodsensor
De camera detecteert wijzigingen in de weergege-ven beelden. • De camera detecteert wijzigingen in de holder-heid van bewegende beelden.	De camera detecteert temperatuurverschillen van voorwerpen in de weergegeven beelden. • De infraroodsensor gezruikt infraroodstralen om temperatuurverschillen binnen zijn bereik te de-tectoren die Personen, dieren, enzovoort van na-ture afgeven.

Installatielocatie

Detectiebereik

Visuele sensor Infraroodsensor
Kan overal in het zichtbare beeld beweging detecte- ren.	Kan alleen beweging detecteren in een deel van het zichtbare beeld (hier grijs aangegeven)
U(Int)kunt aanpassen welt gebied door de visuèle sensor kan worden gedetecteerd. Raadpleeg de Gebruikershandleiding (pagina 27) voor meer informatie.	U(Int)kunt aanpassen welt gebied door de infrarood sensor kan worden gedetecteerd. Zie "Het be- reik van de infraroodsensor aanpassen", pagi- na 23. Detectie is Niet möglich als er obstakels voor de infraroodsensorল. Verwijder de obstakels of wijzig de installmentatielocatie.

Hoofdkenmerken

Visuelle sensor Infraroodsensor

Detecteert eenvoudig beweging overdag of wan- neer heticht is.Beweging kan ten onrechte worden gedetec- teerd wanneer het bewegende voorwerp en dechtergrund een soortgelijke kleur hebben.Beweging kan ten onrechte worden gedetec- teerd wanneer er plotselinge wijzigingen in dehelderheid zich,zoals wanneer exter lichten worden gezruikt.

Eenvoudige detectie wanner er een groot verschil is:tussen de temperaturen van voorwerpen en de omgeving,zoals ’s winters of diep in de NIGHT.De sensor kan Niet eenvoudig detecteren wan- neer er geen verschil is:tussen de temperaturen van voorwerpen en de omgeving,zoals ’s zo- mers of overdag Als de camera in de richting van een weg worden gemonteerd,kan de sensor onjuiste detectiesgiven vanwege de warmte van langsrijdendeauto’s.

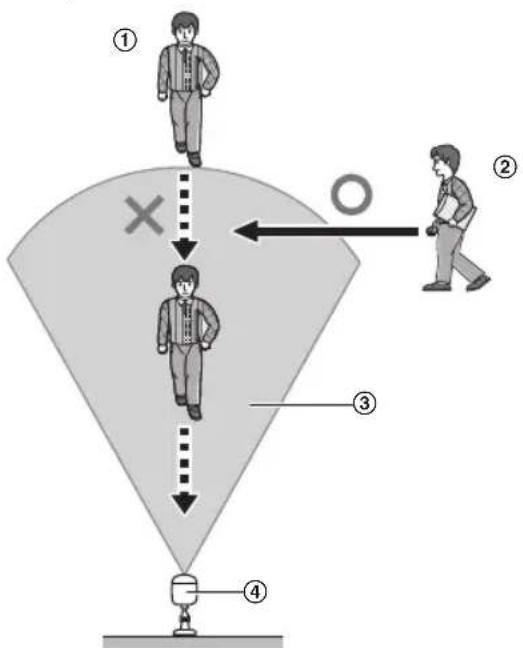

Bewegingsrichting

Het is eenvoudiger voorwerpen te detecteren die zijdelings voor de camera bewegen en moeilijker om voorwerpen te detecteren die recht op de camera toe bewegen.

① Het is moeilijk om beweging recht op de camera toe te detecteren. ② Het is makkelijk om beweging zijdelings voor de camera te detecteren. ③ Detectiebereik ④ Camera

Informatie over nachtzichtmodus

De camera is voorzien van een reeks infrarood-LED's die automatisch gaan branden bij weinig licht, zodat camerabeelden ook zichtbaar zijn wanneer de omgeving donker is.

Opmerking:

• Wanneer de nachtzichtmodus actief is, kunnen kleuren in camerabeelden anders dan normaal lijken.
• Wanneer de nachtzichtmodus actief is, brandt de reeks infrarood-LED's rond de cameralens met een zwakke rode kleur die in het donker zichtbaar is.
• Als de camera voor een raam is geïnstalleerd en rechtstreeks naar het raam is gericht, kan de beeldkwaliteit verslechteren wanneer de nachtzichtmodus actief is.

Installatielocatie

Voorbeelden van installatielocatie

Ik wil bezoekers detecteren die het huis naderen

Raadpleeg onderstaande tabel om bezoekers bij een ingang of hek te detecteren zonder auto's op straat te detecteren.

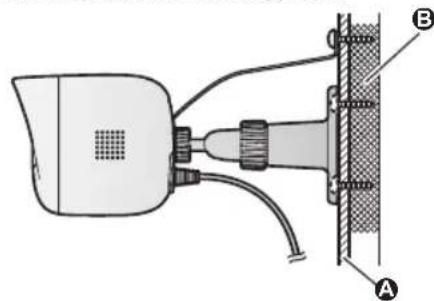

Ideaal voorbeeld Slecht voorbeeld
A Circa 3 m BezoekersRCTomen van de zijkant voor de camera langs,auto's op straat veroorzaken minder snel val- se detecties.	Auto's op straat veroorzaken sneller valse detec-ties.

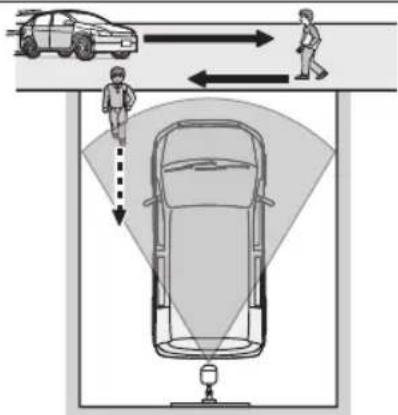

Ik wil personen detecteren die de garage binnengaan

Raadpleeg onderstaande tabel om personen te detecteren die een garage binnengaan zonder auto's op straat te detecteren.

Ideaal voorbeeld Slecht voorbeeld

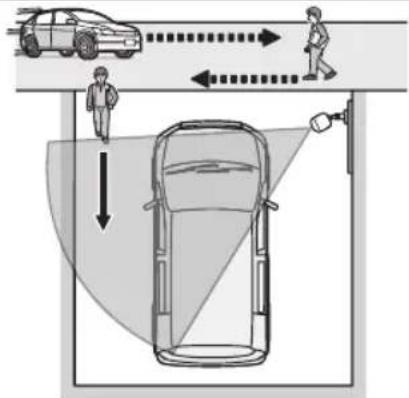

Bezoekers komen van de zijkant voor de camera langs, auto's op straat veroorzaken minder snel valse detecties.

• Pas de installatiepositie en -hoek van de camera aan om te voorkomen dat gezichten aan het zicht onttrokken worden door grote voertuigen.

Auto's op straat veroorzaken sneller valse detecties.

Installatielocatie

Installeer niet op de volgende locaties

Installatie in de volgende gebieden kan zorgen voor vervorming, verkleuring, storing of onjuiste werking

In direct zonlicht of direct onder een buitenlamp (zelfs als de omgeving binnen het bedrijfstemperatuurbereik is, kunnen delen van het product heet worden) - Gebieden die regelmatig blootstaan aan trillingen, schokken of botsingen In de buurt van vuur, verwarmingsapparatuur, magnetische velden (zoals vlak bij magneten) of airconditioners (waaronder buitenapparatuur zoals compressoren) - Gebieden die blootstaan aan vet of stoom In de buurt van apparaten die krachtige radiogolven afgeven, zoals mobiele telefoons - Gebieden die blootstaan aan extreme temperatuurwisselingen (wat kan leiden tot condensvorming) In kuststreken die rechtstreeks blootstaan aan zeewinden of in de buurt van zwavelhoudende warme bronnen (blootstelling aan zout kan de levensduur van het product verkorten) In de buurt van tv's, radio's, geautomatiseerde kantoorapparatuur zoals computers, airconditioners, boilerpanelen (met intercom) of huisbeveiligingsapparatuur (deze kunnen storingen veroorzaken) In de buurt van satellietontvangers, zoals tuners, tv's met geïntegreerde satelliettuners en opnameapparaten (uitgezonden beelden kunnen worden vervormd) - Gebieden waar waterstofsulfide, ammoniak, stof of giftige gassen aanwezig zijn

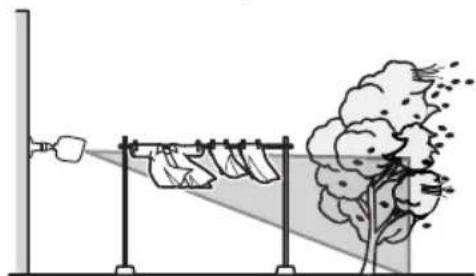

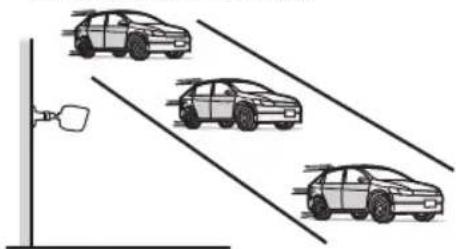

Installatie in de volgende gebieden kan valse detecties veroorzaken

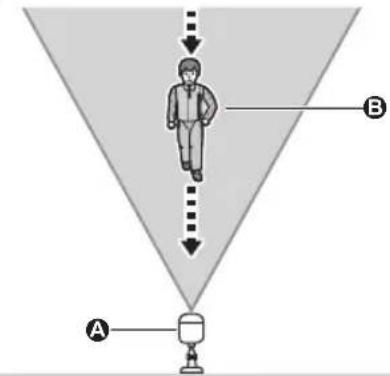

• Gebieden waar personen rechtstreeks naar de voorkant van de camera bewegen, zoals in smalle doorgangen

A Camera 3 Moeilijk te detecteren

• Gebieden waar voorwerpen, zoals bomen of wasgoed, in de wind bewegen (temperatuurvariatie en beweging kunnen valse detecties veroorzaken)

In straten met veel verkeer (langsrijdende auto's) kunnen zelfs sensordetecties veroorzaken op een afstand van 5 m of meer

• Gebieden die blootstaan aan luchtstromen van ventilatoren, airconditioningcompressors, boilers of auto-uitlaten (grote temperatuurvariaties kunnen valse detecties veroorzaken)

Gebieden die blootstaan aan slechte weersomstandigheden, zoals sterke wind (schudden van camera kan leiden tot valse detecties) of regen (hevige regen kan worden gedetecteerd als een voorwerp dat voor de camera beweegt) - Gebieden met reflecterende voorwerpen, zoals glas, die de detectie van temperatuurvariaties kunnen verstoren - Gebieden met grote verschillen in helderheid (zoals gebieden met schaduwvorming in de middag en lampen die 's avonds worden ingeschakeld) - Gebieden met tegenlicht (gezichten zien er donker uit en kunnen moeilijk worden herkend), zoals

• Gebieden waar de achtergrond voornamelijk uit lucht bestaat
• Gebieden waar direct zonlicht op een witte muur of achtergrond reflecteert. Heldere gebieden, bijvoorbeeld door blootstelling aan direct zonlicht.

Instellen

Onderdeelnamen en functies

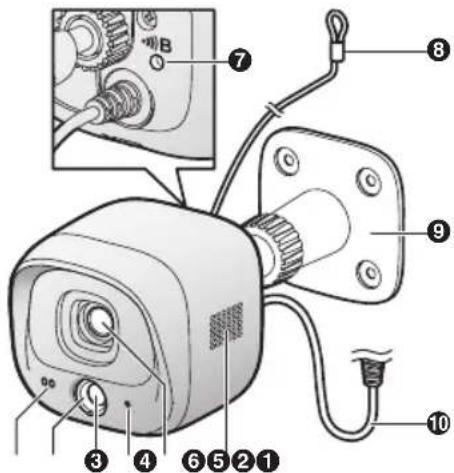

Microfoon 2 Sensorbereiklimiet (standaard) 3 Infraroodsensor 4 LED-indicator 5 Lenseenheid 6 Luidspreker 7 [B]

Wordt gebruikt bij registratie van de camera bij de hub.

Veiligheidskabel 9 Cameramontagestandaard 10 DC-kabel

LED-indicator

U kunt de LED-indicator gebruiken om de camerastatus te bevestigen.

Indicator Status
Uit Geen stroom of LED-in-dicator is uitgeschakeld*1
Groen, brandt	Normale werkinq*1
Groen, knippert lang-zaam	Registriemodus
Rood Beweging gedete-	teerd

Indicator Status
Rood, knippert lang-zaam	Live beelden worden bekeken of opgenomen
Rood, knippert Camera	bevindt zich buiten het bereik van de hub of apparaat functioneert nicht goed
Oranje, knippert lang-zaam	Camera is Niet geregi-streerd bij een hub

*1 U kunt de camera zo configureren dat de LED-indicator tijdens normale werking niet brandt. Raadpleeg de Gebruikershandleiding (pagina 27) voor meer informatie.

Instellen: overzicht

1 Eerste configuratie

Zorg dat u toegang tot het systeem hebt met uw mobiele apparaat. Raadpleeg de Instelhandleiding voor systeem bij uw hub voor meer informatie.

2 Registreren

Alleen vereist als de camera afzonderlijk is aangeschaft (niet als deel van een bundel).

3 Het installatiegebied bevestigen

Lees de informatie in dit document om te bevestigen dat het gewenste installatiegebied geschikt is voor een juiste werking.

4 Installatie

Installeer de camera op de gewenste locatie en sluit de camera aan op het stopcontact.

5 Het bereik van de infraroodsensor aanpassen

Bevestig het sensorbereik en pas het zo nodig aan met behulp van de geïntegreerde aanpasfunctie voor de sensorbereiklimiet.

De camera registreren

Deze procedure is niet vereist voor apparaten die geleverd worden als deel van een bundel.

Voordat u de camera kunt gebruiken, moet deze worden geregistreerd bij de hub.

Als de camera niet geregistreerd is bij een hub, knippert de LED-indicator van de hub langzaam oranje.

U kunt elk apparaat registreren met behulp van de registratieknoppen of de app [Home Network].

Opmerking:

• Controleer voor registratie van de camera of de wisselstroomadapters van de hub en camera zijn aangesloten en elk apparaat is ingeschakeld.

Registratieknoppen gebruiken

1 Hub:

Houd [B CAMERA] ingedrukt totdat de LED-indicator langzaam groen knippert.

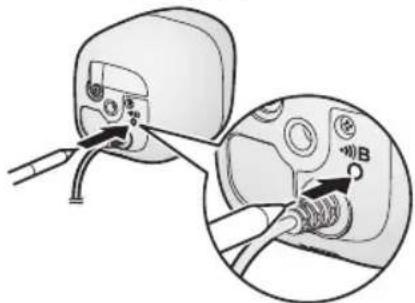

2 camera:

Gebruik een voorwerp met een dunne punt om [● ● ●] ingedrukt te houden totdat de LED-indicator langzaam groen knippert (pagina 16).

• Wanneer de registratie is voltooid, speelt de hub een lange pieptoon af.

Opmerking:

• Als u wilt annuleren zonder de camera te registreren, drukt u nogmaals op [B] op de hub en op de camera.
• Wanneer de registratie is mislukt, speelt de hub verschillende korte pieptonen af.

De app gebruiken

Wanneer u de camera registreert met behulp van de app [Home Network], kunt u een naam toewijzen aan uw apparaten en ze groeperen op locatie.

Raadpleeg de Gebruikershandleiding (pagina 27) voor meer informatie.

Het installatiegebied bevestigen

Lees voordat u bepaalt waar de camera moet worden geïnstalleerd zorgvuldig het hoofdstuk "Installatielocatie", vanaf pagina 9, om de installatielocatie en -richting te bevestigen.

Instellen

Installatie

Voorzorgsmaatregelen voor installatie

• Installeer de camera niet aan een plafond.
• Er moeten gaten in de muur worden gemaakt om kabels en bedrading door te voeren. Panasonic is niet verantwoordelijk voor problemen met betrekking tot het maken van gaten in muren. Zorg dat de gaten die u in de muur maakt waterbestendig zijn. Zorg dat u de veiligheidskabel bevestigt om te voorkomen dat de camera valt.
• Gebruik geen accuboormachine. (Hierdoor kunnen de schroeven beschadigd raken of te vast worden gedraaid.)
• Bevestig de camera op een stabiele locatie waar de eenheid voldoende kan worden ondersteund bij installatie.
• De wisselstroomadapter moet worden aangesloten op een verticaal of op de vloer aangebracht stopcontact. Sluit de wisselstroomadapter niet aan op een stopcontact op het plafond, omdat de stekker door het gewicht van de adapter uit het contact kan worden getrokken.
• Installeer de camera niet aan een zacht materiaal. Deze kan vallen en kapotgaan of letsel veroorzaken.

Informatie over wandmateriaal

Beplating

• Gebruik de meegeleverde schroeven φ 4mm × 25mm . Zorg dat de uithaalcapaciteit van elke schroef minstens 294 N (30 kgf) is.
• Als het gewicht van de camera alleen door de beplating wordt gedragen, kan de beplating beschadigd raken. Zorg dat u de camera op een locatie bevestigt waar de structuur achter de beplating kan worden gebruikt om het gewicht van de camera te ondersteunen. Als dit niet mogelijk is vanwege de dikte van de beplating, moet u in de winkel verkrijgbare schroeven gebruiken van φ 4mm× langer dan 25 mm Boor een proefgat met een boor die geschikt is voor het type beplating. Verwijder al het gruis

na het boren van het proefgat. Boor het proefgat niet door tot in de structuur achter de beplating.

Slecht voorbeeld

Geen ondersteuning achter buitenoppervlak

A Beplating 3 Open ruimte, geen ondersteuning.

Ideaal voorbeeld

Structuur ondersteunt buitenoppervlak

A Beplating 3 Structuur achter beplating

Beton

• Gebruik niet de meegeleverde schroeven. Gebruik pluggen (schroef ø: 4 mm) die bedoeld zijn voor betonmuren. Lees zorgvuldig de instructies bij de pluggen. Volg instructies wat betreft de boordiameter, gatdiepte, enzovoort. Boor een proefgat. Verwijder al het gruis na het boren van het proefgat.

1 Markeer de gatdiepte op de boor (A) en boor vervolgens een proefgat.

2 Verwijder gruis.

3 Plaats een plug, draai de schroef vast en verwijder de schroef om de plug te bevestigen.

4 Plaats de schroef en draai deze vast.

3 Cameramontagestandaard

ALC (lichtgewicht autoclaafhard cellenbeton)

• Afhankelijk van het type ALC-paneel kunt u de camera mogelijk niet bevestigen. Neem contact op met de fabrikant van het ALC-paneel.
• Gebruik niet de meegeleverde schroeven. Gebruik na contact met de fabrikant van het ALC-paneel alleen in de winkel verkrijgbare pluggen voor metalen schroeven (schroef ø 4 mm) die bedoeld zijn voor ALC-panelen. Lees zorgvuldig de instructies bij de pluggen. Volg instructies wat betreft de boordiameter, gatdiepte, enzovoort. Boor een proefgat. Verwijder al het gruis na het boren van het proefgat. Dicht het proefgat met een in de winkel verkrijgbaar waterbestendig afdichtmiddel.

Andere materialen (mortel, tegel, enz.)

• Gebruik niet de meegeleverde schroeven.
• Neem contact op met de aannemer of gecertificeerde professional aangaande het type plug dat geschikt is voor de installatie en -materialen.
• Installeer niet op gipsplaten of betonblokken.

Instellen

De camera installeren

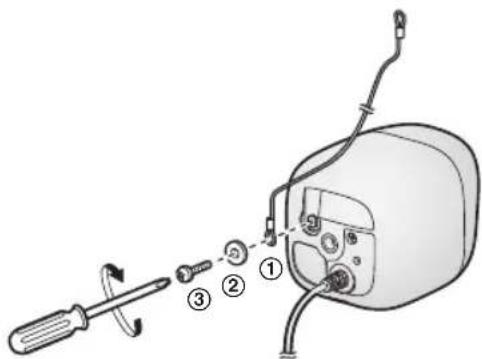

1 Bevestig de veiligheidskabel aan de camera.

• Plaats de ring van de veiligheidskabel (①) over het schroefgat.
• Plaats een afdichtring (②) boven op de ring van de veiligheidskabel.
• Draai de schroef (3) voor de veiligheidskabel boven op de afdichtring vast.

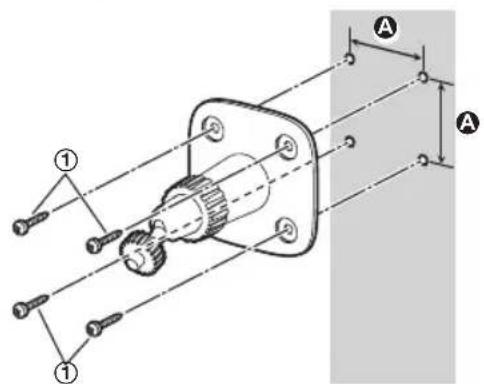

2 Bevestig de cameramontagestandaard aan een buitenmuur.

• Bevestig de standaard aan de muur door 4 schroeven (1) vast te draaien. A 37 mm

Opmerking:

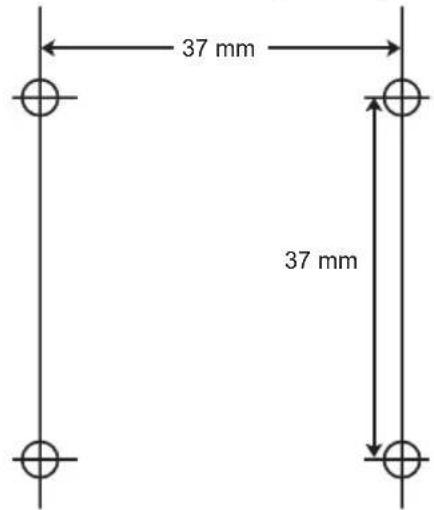

• Gebruik onderstaande sjabloon om de locatie van de schroefgaten te bepalen.

Instellen

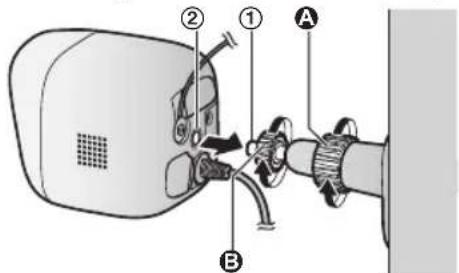

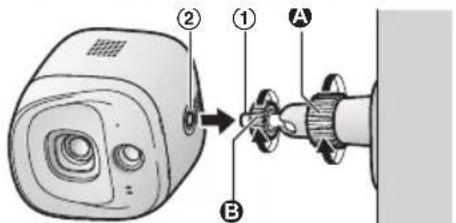

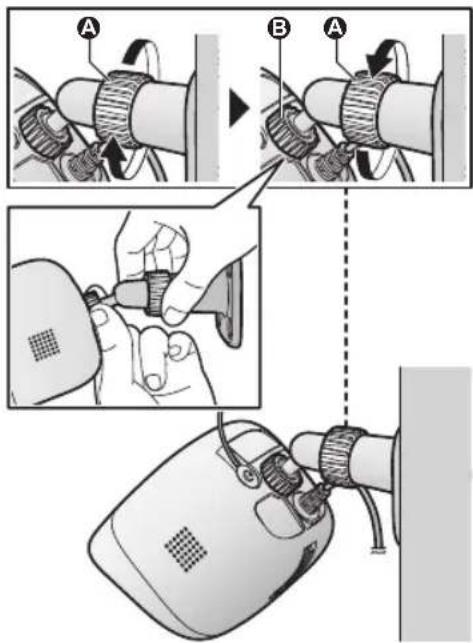

3 Bevestig de camera aan de standaard met behulp van het bevestigingsgat voor de standaard aan de rechter- of onderzijde van de camera, afhankelijk van de gewenste richting van de camera.

Draai de schroef A) los. - Steek de punt van de standaard (1) in het bevestigingsgat (2) aan de rechter- of onderzijde. Zet de camera vast door de schroef B) vast te draaien.

Bevestigen aan het gat aan de rechterzijde

Bevestigen aan het gat aan de onderzijde

4 Geen camerahoek aan.

• Draai de schroef (A) los en draai de camera naar de gewenste hoek.
• Draai de schroef (A) vast terwijl u de schroef (B) vasthoudt totdat de camera stevig is bevestigd.

Instellen

5 Bevestig de veiligheidskabel aan de muur.

• Plaats de ring van de veiligheidskabel (①) op de muur.
• Plaats de afdichtring (2) boven op de ring van de veiligheidskabel.
• Draai de schroef (3) voor de veiligheidskabel boven op de afdichtring vast.

Opmerking:

• Bevestig de veiligheidskabel terwijl deze niet geknikt is.
• Bevestig de veiligheidskabel hoog aan de muur zodat de camera niemand raakt in het geval de camera loskomt van de muur.
• Laat de kabel niet los van de camera of standaard hangen.

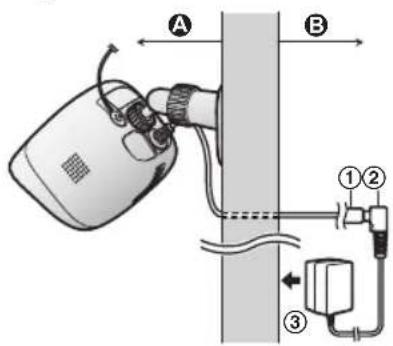

6 Sluit de DC-kabel aan op de wisselstroomadapter.

• Trek de DC-kabel naar binnen en steek de aansluiting van de DC-kabel (1) in de aansluiting van de wisselstroomadapter (2).
• Sluit de wisselstroomadapter (3) aan op een stopcontact.

A Buiten Binnen

Opmerking:

• Gebruik alleen de meegeleverde Panasonic-wisselstroomadapter PNLV236CE. Zorg dat u de aansluitingen van de DC-kabel en wisselstroomadapter binnenshuis aansluit.

Opmerking over stroomverbindingen

Aansluiting wisselstroomadapter

• De wisselstroomadapter moet altijd aangesloten blijven. (Het is normaal dat de adapter tijdens gebruik warm aanvoelt.)
• De wisselstroomadapter moet worden aangesloten op een verticaal of op de vloer aangebracht stopcontact. Sluit de wisselstroomadapter niet aan op een stopcontact op het plafond, waar de stekker door het gewicht van de adapter uit het contact kan worden getrokken.

Stroomonderbreking

• De camera werkt niet tijdens een stroomstoring.

Het bereik voor bewegingsdetectie testen

Nadat u de app [Home Network] op uw mobiele apparaat hebt geïnstalleerd, kunt u het mobiele apparaat gebruiken om de prestaties van de bewegingsdetectiefuncties van de camera te testen. Raadpleeg de Gebruikershandleiding (pagina 27) voor meer informatie over deze bewerkingen.

1 Start de app [Home Network] en geef live beelden van de camera weer. 2 Ga naar een gebied binnen het zichtbare gebied van de camera. 3 Beweeg in de richting van de camera en gebruik uw mobiele apparaat om te controleren of u in het zichtbare gebied bent wanneer de bewegingsdetectiefuncties van de camera worden getriggerd.

• Wanneer de bewegingsdetectiefuncties worden getriggerd, gaat de LED-indicator van de camera ongeveer 3 seconden rood branden.

4 Kijk in welke gedeelten van het zichtbare gebied bewegingen worden gedetecteerd en pas dit naar wens aan.

Opmerking:

• U kunt aanpassen welk gebied door de visuele sensor kan worden gedetecteerd. Raadpleeg de Gebruikershandleiding (pagina 27) voor meer informatie.
• U kunt aanpassen welk gebied door de infraroodsensor kan worden gedetecteerd. Zie "Het bereik van de infraroodsensor aanpassen", pagina 23.

De microfoon testen

Spreek luid en duidelijk in de microfoon om de microfoon te testen, terwijl een gebruiker met een mobiel apparaat live beelden van de camera bekijkt.

Het bereik van de infraroodsensor aanpassen

Als er voorwerpen zijn die niet door de infraroodsensor worden gedetecteerd, kunt u het detectiegebied aanpassen door sensorbereiklimieten te bevestigen.

Typen sensorbereiklimieten en detectiegebied

Naast de standaardkap (reeds bevestigd aan de camera) zijn er 4 kaptypen (kap 1-4). Elke kap blokkeert een bepaald deel van het sensorbereik en kan worden bevestigd in stappen van 45 graden. Raadpleeg het volgende en bevestig de juiste kap onder de juiste hoek.

• De hier weergegeven detectiegebieden zijn een schatting voor wanneer de instelling [IR-sensor] is ingesteld op [Normaal]. Raadpleeg de Gebruikershandleiding (pagina 27) voor meer informatie.
• Het detectiegebied roteert volgens de hoek van de sensorbereiklimiet.

Bijlage

Situatie en kaptypen	Geschat detectiebereik (weergave van bovenaf)1
	20 °C 0 °C 30 °C
Wonneer beiden+zijden van de camera kun- nen worden gedetec-teerd Standaardkap (bevestigd op de camera)	A 5 m	B 6 m	C 4 m
Wonneer een zijde Niet moet worden gedetec-teerd Kap 1 Kap 2 Kap 3	(Voorbeeld) Kap 1 A 5 m	(Voorbeeld) Kap 1 B 6 m	(Voorbeeld) Kap 1 C 4 m
	(Voorbeeld) Kap 3 A 5 m	(Voorbeeld) Kap 3 B 6 m	(Voorbeeld) Kap 3 C 4 m
Wonneer beiden+zijden我不想zoeken worden gedetecteerd Kap 4	(Voorbeeld) Kap 4 A 5 m	(Voorbeeld) Kap 4 B 6 m	(Voorbeeld) Kap 4 C 4 m

*1 Verschilt afhankelijk van de omgevingstemperatuur op de installatielocatie van de camera. Numerieke waarden zijn schattingen. Detectiegebieden worden aangegeven door.

Over de bevestigingshoek van de sensorbereiklimiet

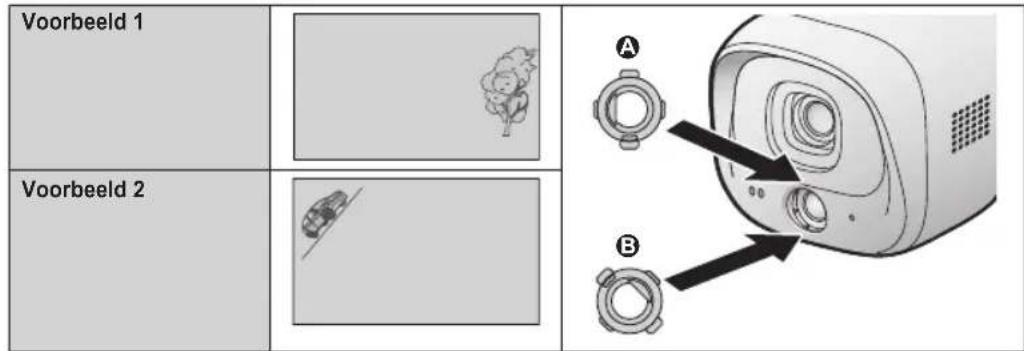

Voorbeeld 1

Wanneer er een voorwerp aan de rechterkant van het zichtbare gebied is dat u niet wilt laten detecteren (zoals bomen):

Bevestig een van de kappen 1-3 zoals getoond in het voorbeeld, afhankelijk van het gebied dat u niet wilt laten detecteren.

Voorbeeld 2

Wanneer er een voorwerp aan de linkerkant van het zichtbare gebied is dat u niet wilt laten detecteren (auto's op straat, enz.):

Bevestig een van de kappen 1-3 zoals getoond in het voorbeeld, afhankelijk van het gebied dat u niet wilt laten detecteren.

Bijlage

Sensorbereiklimieten vervangen

1. Verwijder de bevestigde standaardkap.

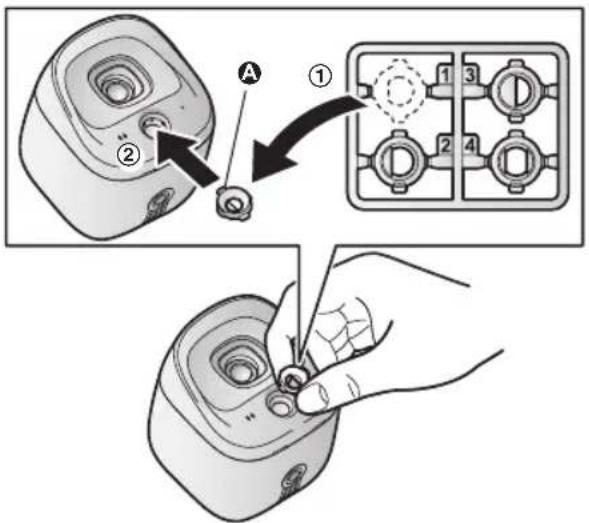

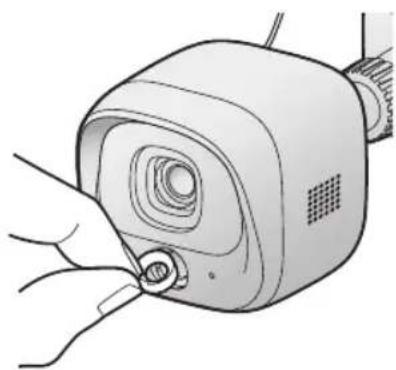

2. Verwijder de gewenste sensorbereiklimiet van een van de 4 typen (1) en bevestig deze aan de sensor (2).

• Draai bij het bevestigen het lipje (3) op de kap omhoog of in een hoek van 45 graden, afhankelijk van het type kap of de richting, en bevestig de kap op de camera zoals getoond in onderstaande afbeelding.

Beschikbare functies bij gebruik van de app [Home Network]

Enkele camerafuncties die beschikbaar zijn bij gebruik van de app [Home Network] worden hieronder weergegeven. Raadpleeg de Gebruikershandleiding (pagina 27) voor meer informatie.

- Alarmsysteem

U kunt de app gebruiken om het alarmsysteem te activeren of deactiveren, de huidige status van de sensor te bevestigen en een logboek van eerdere gebeurtenissen te bekijken.

Live camerabewaking

U kunt live beelden van de camera bekijken, zelfs als u niet thuis bent.

Luisteren en praten

U kunt uw mobiele apparaat gebruiken om te spreken met, en te luisteren naar, iedereen binnen het bereik van de microfoon en luidspreker van de camera.

- Sensoraanpassing

U kunt de bewegingsdetectiefuncties van de camera aanpassen, zoals de detectiegevoeligheid en het detectiegebied.

- Sensorintegratie

U kunt de sensorfuncties van de camera configureren om andere systeemgebeurtenissen te triggeren, zoals camerapname*, het inschakelen van een elektrisch apparaat (zoals een lamp), enzovoort. (Geschikt apparaat vereist.)

*1 U moet een in de winkel verkrijgbare microSD-kaart in de hub plaatsen om beelden op te nemen.

- Meldingen

U kunt de camera configureren om een melding naar de app [Home Network] te sturen wanneer de camera beweging detecteert.

Toegang tot de Gebruikershandleiding

De Gebruikershandleiding is een verzameling online documentatie waarmee u optimaal gebruikmaakt van de app [Home Network].

1 iPhone/iPad

Tik op in het beginscherm van de app.

AndroidTM-apparaten

Tik op of druk op de menuknop van uw

mobiele apparaat in het beginschem van de app.

2 Tik op [Gebruikershandleiding].

Opmerking:

• Microsoft Windows® Internet Explorer® 8 en eerdere versies worden niet ondersteund. Android 4.1 of hogere versies worden aanbevolen.
• U kunt de Gebruikershandleiding ook bekijken op de hieronder vermelde webpagina.

www.panasonic.net/pcc/support/tel/homenetwork/manual/

Bijlage

Specificaties

• Standaarden

Ongeveer 93 mW (gemiddeld vermogen per kanaal)

max. 250 mW

Stroomvoorziening 220-240 V AC, 50/60 Hz Stroomverbruik

Stand-by: 2,3 W

Tijdens gebruik: 3,1 W (wanneer de LED-lampen niet branden) 4,5 W (wanneer de LED-lampen branden) Bedrijfsomstandigheden

-20 °C tot 50 °C

Tot 90% relatieve vochtigheid

(niet-condenserend)

Verzendbereik: circa 50 m binnenshuis, circa 300 m buitenshuis. Beeldsensor:

0,3 megapixel CMOS

• Minimaal vereiste verlichtingssterkte: 1
• Brandpuntsafstand: vast (0,4 m - oneindig)
• Gezichtsveld (camerahoek):

Bewegingsdetectiemethode:

Pyro-elektrische infraroodsensor (PIR-sensor)

en visuele sensor

• Detectiebereik PIR-sensor (wanneer de omgevingstemperatuur circa 25°C is):

Detectiebereik: circa 5 m

Detectiebereik visuele sensor:

IP-waarde: IP55. Aanpasbare bevestigingshoeken:

Horizontaal: ±90°

Verticaal: vooruit gericht - omlaag gericht circa 60°

(aanpasbaar tijdens bevestiging)

• Afmetingen (hoogte × breedte × diepte)

Circa 75mm× 75mm× 173mm

Gewicht

Circa 305g

1 De infrarood-LED's rondom de camera lichten op in omgevingen met weinig licht. 2 Waterbestendigheid kan alleen worden gegarandeerd als de camera correct is geïnstalleerd volgens de instructies in de Installatiehandleiding en er passende waterbeschermingsmaatregelen zijn getroffen.

Grafische symbolen voor gebruik op apparatuur en hun beschrijvingen

Pictogram Uitleg	Pictogram Uitleg
~	Wisselstroom (AC) Klasse II-apparatuur (appara-	tuur waaroor bescherming te-gen elektrische schokkenwordt geboden door dubbeleisolatie of versterkte isolatie.)
---	Gelijkstroom (DC) "AAN" (stroom)
	Randaarde "UIT" (stroom)
	Beschemende aardverbinding	Stand-by (stroom)
	Functionele aarde "AAN"/"UIT"	(stroom:	druk-druk)
	Alleen voor binnengebruik Waarschuwings risico op	elek-trische schok

Voor naslag

Wij raden u aan om de volgende gegevens te noteren. Dit is handig voor reparaties die vallen onder de garantie.

Seriennummer Aankoopdatum

(aanwezig op anscherkant apparaat)

Naam en adres dealer

Bevestig hier uw aankoopbon.

Panasonic Corporation

1006, Oaza Kadoma, Kadoma-shi, Osaka 571-8501, Japan http://www.panasonic.com
