GEBRUIKSAANWIJZING KXHNS101EX2 PANASONIC

Installatiehandleiding

Thuisnetwerksysteem

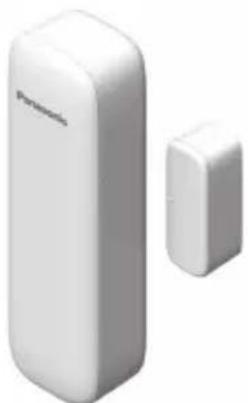

Venster-/deursensor

Model KX-HNS101EX2

Bedankt dat u hebt gekozen voor een product van Panasonic.

In dit document wordt uitgelegd hoe de raam-/deursensor correct moet worden geïnstalleerd.

Raadpleeg de Gebruikershandleiding (pagina 18) voor meer informatie over het gebruik van het systeem.

Lees dit document aandachtig door voordat u het apparaat in gebruik neemt en bewaar het voor latere naslag.

*PNQX7993YA*

PNQX7993YA CC0216WK1126 (E)

Inhoud

Inleiding

Aanvullende informatie ....3

Belangrijke informatie

Over dit systeem ....4

Voor uw veiligheid ....4

Belangrijke veiligheidsinstructies .....5

Voor de beste prestaties ....5

Overige informatie ....6

Instellen

Onderdeelnamen en functies .....8

LED-indicator 8

Instellen: overzicht 8

De batterij plaatsen 9

De raam-/deursensor

registreren 9

Het sensortype ....10

Bereik van draadloze

communicatie 10

Tijdelijke plaatsing 11

Installatie 14

Bijlage

De raam-/deursensor testen .....18

Beschikbare functies bij gebruik van

de app [Home Network] ......18

Toegang tot de

Gebruikershandleiding ....18

Specifications 19

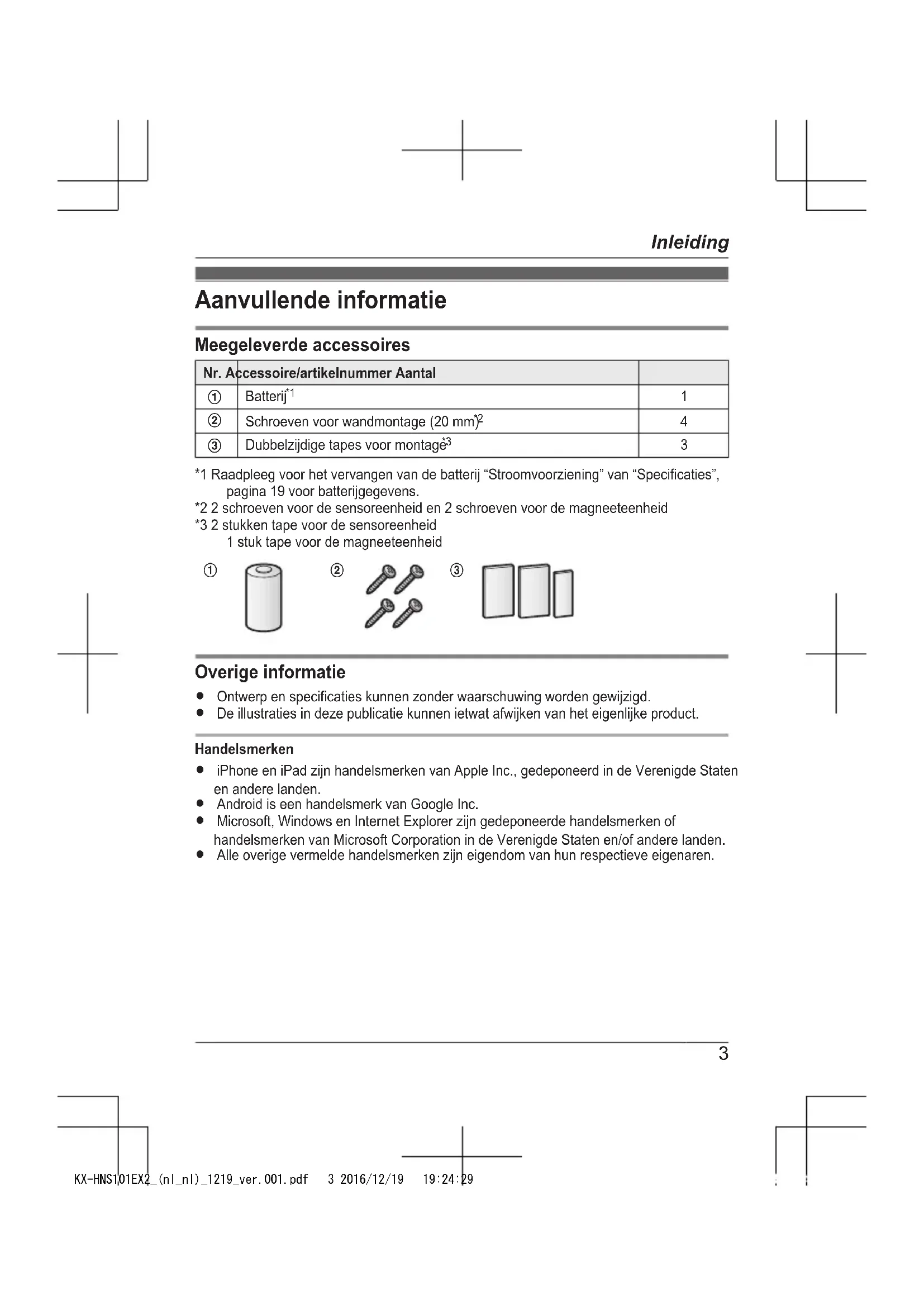

Aanvullende informatie

Meegeleverde accessoires

Nr.	Accessoire/artikelnummer Aantal
1	Batterij*1	1
2	Schroeven voor wandmontage (20 mm)2	4
3	Dubbelzijdige tapes voor montage*3	3

*1 Raadpleeg voor het vervangen van de batterij "Stroomvoorziening" van "Specificaties", pagina 19 voor batterijgegevens.
*2 2 schroeven voor de sensoreenheid en 2 schroeven voor de magneeteenheid
*3 2 stukken tape voor de sensoreenheid 1 stuk tape voor de magneeteenheid

①

②

③

Overige informatie

• Ontwerp en specificaties kunnen zonder waarschuwing worden gewijzigd.
• De illustraties in deze publicatie kunnen ietwat afwijken van het eigenlijke product.

Handelsmerken

• iPhone en iPad zijn handelsmerken van Apple Inc., gedeponeerd in de Verenigde Staten en andere landen.
• Android is een handelsmerk van Google Inc.
• Microsoft, Windows en Internet Explorer zijn gedeponeerde handelsmerken of handelsmerken van Microsoft Corporation in de Verenigde Staten en/of andere landen.
• Alle overige vermelde handelsmerken zijn eigendom van hun respectieve eigenaren.

Belangrijke informatie

Over dit systeem

• Dit systeem is een hulpsysteem, het is niet ontworpen om volledige bescherming tegen materiële schade te bieden. Panasonic kan niet aansprakelijk worden gehouden voor eventuele materiële schade die optreedt terwijl dit systeem in bedrijf is.
• De draadloze functies van het systeem kunnen last hebben van storingen, waardoor geen functionaliteit in alle situaties kan worden gegarandeerd. Panasonic kan niet aansprakelijk worden gehouden voor letsel of materiële schade in geval van fouten of storingen in de draadloze communicatie.

Voor uw veiligheid

Om ernstig letsel en gevaar voor uw leven/ eigendommen te voorkomen dient u dit gedeelte goed door te lezen voordat u het product in gebruik neemt.

WAARSCHUWING

Voedingsaansluiting

• Gebruik alleen de stroombron die op het apparaat wordt aangegeven.
• Sluit geen apparaten aan die niet zijn gespecificeerd.

Installatie

• Vermijd ter voorkoming van vuur en elektrische schokken blootstelling van dit product aan regen of vocht.
• Plaats of gebruik dit product niet in de buurt van automatische apparaten zoals automatische deuren en brandalarmen. De door dit product uitgezonden

radiogolven kunnen storingen in dergelijke apparaten veroorzaken waardoor ongelukken kunnen gebeuren.

• Houd kleine onderdelen (magneeteenheid, kap van magneeteenheid, schroeven, enz.) buiten het bereik van kinderen. Deze onderdelen kunnen worden ingeslikt. Wanneer ze worden ingeslikt, moet u direct een arts raadplegen.

Veilig gebruik

- Haal het apparaat niet uit elkaar.

Medisch

• Neem contact op met de fabrikanten van uw persoonlijke medische apparatuur, zoals pacemakers of gehoorapparaten, om te controleren of die apparatuur voldoende is beschermd tegen externe radiofrequente energie. DECT-functies werken tussen 1,88 GHz en 1,90 GHz met een piekoverdrachtvermogen van 250 mW.
• Gebruik dit product niet in zorginstellingen wanneer in deze instellingen wordt aangegeven dat dit niet is toegestaan. Ziekenhuizen en zorginstellingen kunnen apparatuur gebruiken die gevoelig is voor externe radiofrequente energie.

CR-lithiumbatterij

• U moet de batterij niet opnieuw opladen, uit elkaar halen, aanpassen, verhitten of in vuur gooien.
• Raak de polen+en niet aan met metalen voorwerpen.
• Er is explosiegevaar als de batterij wordt vervangen door een batterij van het verkeerde type. Houd u bij het weggooien van de gebruikte batterij aan de lokale regelgeving.

Belangrijke informatie

• Als een elektrolyt in contact komt met uw handen of kleding, moet u deze grondig afspoelen met water.
• Als een elektrolyt in contact komt met uw ogen, moet u nooit in uw ogen wrijven. Spoel uw ogen grondig met water en raadpleeg vervolgens een arts.

OPGELET

Algemene informatie

- Plaats geen magnetische kaarten of vergelijkbare voorwerpen in de buurt van de sensoreenheid en magneeteenheid. Magnetische gegevens op de kaarten, enz. kunnen worden verwijderd.

CR-lithiumbatterij

• Gebruik alleen de batterij die wordt vermeld op pagina 3.
• Plaats de batterij op de juiste wijze.
• Laat de batterij niet in een auto die langere tijd is blootgesteld aan direct zonlicht terwijl de deuren en ramen zijn gesloten.
• Verwijder de batterij als u het apparaat langere tijd niet gebruikt. Bewaar het apparaat op een koele, donkere locatie.
• Vervang een batterij niet met natte handen
• Houd buiten het bereik van kleine kinderen. Deze onderdelen kunnen worden ingeslikt. Als de batterij wordt ingeslikt, moet u onmiddellijk medische hulp inroepen.
• Verwijder de batterij als deze niet meer kan worden gebruikt. Er bestaat een kans op lekkage, oververhitting en breuken. Probeer geen batterij te gebruiken die lekt.
• Ga voorzichtig met de batterijen om. Raak de batterijen niet aan met geleidende materialen, zoals ringen, armbanden of sleutels. Dit kan

kortsluiting veroorzaken, waardoor de batterijen en/of het geleidende materiaal heet kunnen worden en brandwonden kunnen veroorzaken.

Belangrijke veiligheidsinstructies

Volg als u het apparaat gebruikt altijd de veiligheidsvoorschriften ter voorkoming van brand, elektrische schokken of persoonlijk letsel, waaronder:

1. Gebruik het apparaat niet bij water, zoals badkuipen, wastafels, aanrechten, in een vochtige kelder of bij een zwembad, enzovoort.
2. Gebruik alleen de batterijen die in dit document worden beschreven. Gooi nooit batterijen ineen open vuur. Deze kunnen exploderen. Houd u bij het weggooien van batterijen aan de lokale milieuvoorschriften.

BEWAAR DEZE INSTRUCTIES

Voor de beste prestaties

Locatie van hub/ruis voorkomen

De hub en andere compatibele Panasonic-apparaten gebruiken radiogolven voor de onderlinge communicatie.

• Voor een maximaal bereik en storingsvrije communicatie plaatst u de hub:
• op een gemakkelijk bereikbare, hoge en centrale locatie (binnenshuis) zonder obstakels tussen het product en de hub;

Belangrijke informatie

- buiten bereik van elektronische apparatuur, zoals televisietoestellen, radio's, computers, draadloze apparatuur en andere telefoons;

- uit de buurt van radiofrequentiezenders, zoals buitenantennes of zendmasten van mobiele telefoons. (Zet de hub niet voor het raam of daar in de buurt.)

- Als de ontvangst met de hub op een bepaalde locatie niet goed is, zet de hub dan ergens anders.

Omgeving

• Zorg ervoor dat er geen apparaten in de buurt van het apparaat zijn die elektrische interferentie genereren, zoals spaarlampen en motoren.
• Stel het apparaat niet bloot aan extreem veel rook, stof, hoge temperaturen of trillingen.
• Stel het apparaat niet bloot aan direct zonlicht.
• Plaats geen zware objecten op het product.
• Houd het product uit de buurt van warmtebronnen, zoals verwarming, kooktoestellen, enzovoort. Plaats het product niet in een kamer waarin de temperatuur lager is dan -10 °C of hoger dan 40 °C. Vermijd ook vochtige kelders.
• Gebruik van het product in de buurt van elektrische apparaten kan storing veroorzaken. Ga uit de buurt van het elektrische apparaat.

Overige informatie

OPGELET: er is explosiegevaar als de batterij wordt vervangen door een batterij van het verkeerde type. Voer gebruikte batterijen af volgens de instructies.

Algemene verzorging

• Veeg het oppervlak van het product schoon met een zachte, vochtige doek.
• Gebruik geen benzine, verdunner of schuurmiddel.

Oude apparaten en batterijen afvoeren (alleen voor Europese Unie en landen met recyclingsystemen)

Deze symbolen (①, ②) op de producten, verpakkingen, en/of begeleidende documenten betekenen dat gebruikte elektrische en elektronische producten en batterijen niet met het algemene huishoudelijke afval gemengd mogen worden.

Voor een correcte behandeling, recuperatie en recyclage van oude producten en gebruikte batterijen moeten zij naar de bevoegde verzamelpunten gebracht worden in overeenstemming met uw nationale wetgeving.

Door deze producten correct af te voeren draagt u uw steentje bij tot het beschermen van waardevolle middelen en tot de preventie van potentiële schadelijke effecten op de gezondheid van de mens en op het milieu.

Neem contact op met uw lokale overheid voor meer informatie over inzameling en recycling.

Voor een niet-correcte verwijdering van dit afval kunnen boetes opgelegd worden in overeenstemming met de nationale wetgeving.

Belangrijke informatie

Voor zakelijke gebruikers in de Europese Unie

Indien u elektrische en elektronische apparaten wilt afvoeren, neem dan contact op met uw dealer voor meer informatie.

Informatie over het afvoeren in andere landen buiten de Europese Unie

Deze symbolen (①, ②) zijn enkel geldig in de Europese Unie. Indien u deze producten wilt afvoeren, neem dan contact op met uw plaatselijke autoriteiten of dealer, en vraag informatie over de correcte wijze om deze producten af te voeren.

Opmerking over het batterijensymbool

Dit symbool (②) kan gebruikt worden in verbinding met een chemisch symbool. In dat geval wordt de eis, vastgelegd door de Richtlijn voor de betrokken chemische producten vervuld.

Opmerking over de verwijderingsprocedure voor de batterij

Raadpleeg "De batterij plaatsen" op pagina 9.

Instellen

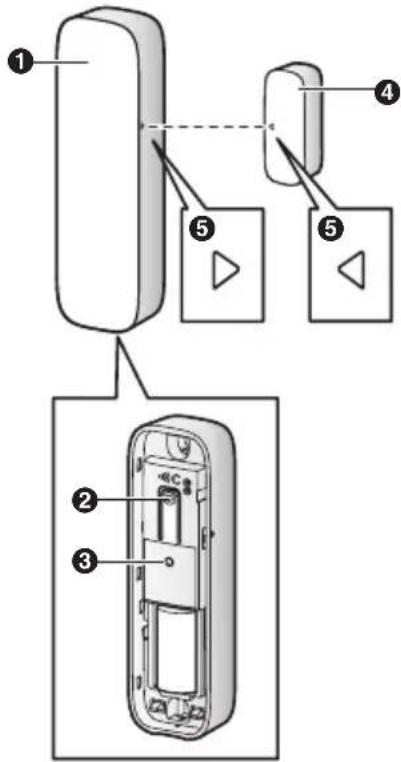

Onderdeelnamen en functies

■ Sensoreenheid ■ Magneeteenheid

① Kap van sensoreenheid

② [●○○○C]

Wordt gebruikt om de status van de sensor te bevestigen of de sensor bij de hub te registreren.

3 LED-indicator

4 Kap van magneeteenheid

5 "markeringen

Wordt gebruikt om de sensor- en magneeteenheid uit te lijnen bij installatie (pagina 11).

LED-indicator

U kunt op [●●●] C] drukken en de LED-indicator controleren om de sensorstatus te bevestigen.

Nadat de sensorstatus is bevestigd, raden we aan de LED-indicator uit te schakelen door zo snel mogelijk opnieuw op (1) De drukken om de batterij niet onnodig te belasten.

Indicator Status
Groen, brandt	Raam/deur is gesloten
Rood, brandt	Raam/deur is open
Rood, knip-pert	Sensor bevindt zich bui-ten het bereik van de hub
Groen, knip-pert lang-zaam	Registratiemodus (u hebt [•••]C] ingedrukt gehou-den)
Uit Geen batterijvermogen

Opmerking:

- De LED-indicator geeft de sensorstatus niet aan als de sensor niet is geregistreerd (pagina 9).

Instellen: overzicht

1 Eerste configuratie

Zorg dat u toegang tot het systeem hebt met uw mobiele apparaat. Raadpleeg de Instelhandleiding voor systeem bij uw hub voor meer informatie.

2 De batterij plaatsen

De raam-/deursensor werkt op batterijen.

3 Registreren

Alleen vereist als de raam-/deursensor afzonderlijk is aangeschaft (niet als deel van een bundel).

4 Het installatiegebied bevestigen

Lees de informatie in dit document om te bevestigen dat het gewenste installatiegebied geschikt is voor een juiste werking.

5 Tijdelijke plaatsing

Plaats de raam-/deursensor tijdelijk op de gewenste locatie en controleer of deze correct werkt (pagina 11).

6 Installatie

Installeer de raam-/deursensor op dezelfde plek waarvoor u de correcte werking hebt bevestigd (pagina 14).

De batterij plaatsen

• GEBRUIK ALLEEN een CR2-lithiumbatterij.
• Controleer of de batterijen correct zijn geplaatst (+, +)

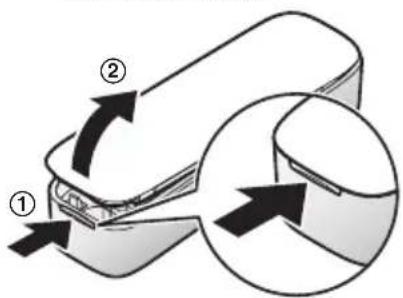

1 Verwijder de kap van de sensoreenheid.

- Til omhoog vanaf de inkeping (①) en open de kap van de sensoreenheid (②).

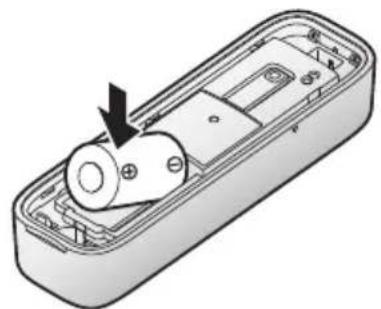

2 Plaats de batterij.

3 Plaats de kap van de sensoreenheid terug.

De raam-/deursensor registreren

Deze procedure is niet vereist voor apparaten die zijn geleverd als deel van een bundel.

Voordat u de raam-/deursensor kunt gebruiken, moet deze worden geregistreerd bij de hub.

Als u apparaten afzonderlijk hebt gekocht (niet als deel van een bundel), moet u elk apparaat bij de hub registreren.

U kunt elk apparaat registreren met behulp van de registratieknoppen of de app [Home Network].

Registratieknoppen gebruiken

1 Hub:

Houd [•••]C OTHER DEVICE] ingedrukt totdat de LED-indicator langzaam groen knippert.

2 Raam-/deursensor:

Verwijder de kap van de sensoreenheid en houd [11]C

Instellen

ingedrukt totdat de LED-indicator langzaam groen knippert (pagina 8).

- Wanneer de registratie is voltooid, speelt de hub één lange pieptoon af.

Opmerking:

• Als u wilt annuleren zonder de sensor te registreren, drukt u nogmaals op [C] op de hub en op de sensor.
• Wanneer de registratie is mislukt, speelt de hub verschillende korte pieptonen af.

De app gebruiken

Wanneer u de raam-/deursensor registreert met behulp van de app [Home Network], kunt u een naam toewijzen aan uw apparaten en ze groeperen op locatie. Raadpleeg de Gebruikershandleiding (pagina 18) voor meer informatie.

Het sensortype

U kunt selecteren of een raam-/deursensor als raamsensor of als deursensor werkt. Raadpleeg de Gebruikershandleiding (pagina 18) voor meer informatie.

Bereik van draadloze communicatie

Het bereik van de draadloze communicatie van elk apparaat in het systeem van de hub is ongeveer 50 m binnenshuis en ongeveer 300 m buitenshuis. Draadloze communicatie kan onbetrouwbaar zijn wanneer de volgende obstakels tussen de hub en andere apparaten staan.

• Metalen deuren of schermen
- Muren met isolatieplaten van aluminium
- Muren van beton of golfplaten

• Ramen met dubbel glas
• Meerdere muren
• Wanneer de diverse apparaten op verschillende verdiepingen of in verschillende gebouwen worden gebruikt

Opmerking:

- U kunt de communicatiestatus van de raam-/deursensor controleren door op [•••]C] te drukken. Als de LED-indicator groen of rood brandt, werkt de sensor correct met de hub. Als de LED-indicator rood knippert, is de sensor buiten bereik van de hub.

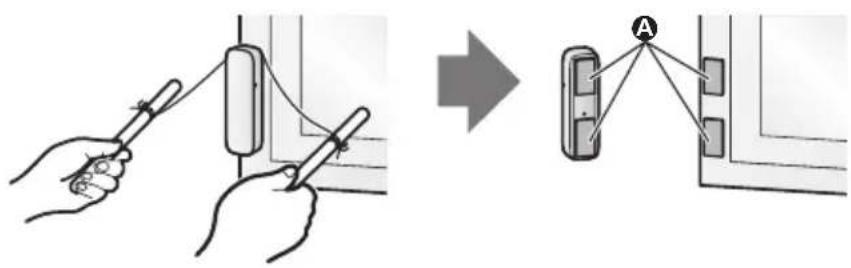

Tijdelijke plaatsing

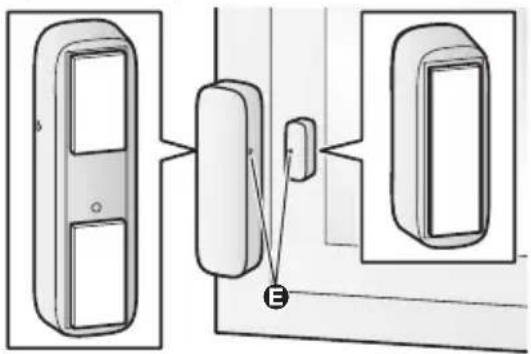

Voordat u de raam-/deursensor installeert, kunt u deze tijdelijk op de gewenste locatie plaatsen en de correcte werking controleren door op (1)C] te drukken.

Belangrijk:

• Bevestig de sensoreenheid aan het raam- of deurkozijn en bevestig de magneeteenheid aan het raam of de deur.
• De raam-/deursensor werkt niet correct als de">-markeringen te ver uit elkaar zijn of niet naar elkaar wijzen.
• Bevestig beide eenheden zodanig dat de ”-markeringen naar elkaar wijzen en binnen 25,4 mm van elkaar zijn.

Juiste werking bevestigen

Nadat de raam-/deursensor tijdelijk op de gewenste locatie is geplaatst, drukt u op-01C] terwijl het raam of de deur is gesloten. De LED-indicator van de raam-/deursensor gaat als volgt branden.

Indicator Status
Groen, brandt De installatielocatie is goed.
Rood, brandt	De “▷”-markeringen op de sensoreenheid en magneeteenheid zijn te ver uit elkaar. Bevestig de sensoreenheid en magneeteenheid opnieuw zodat ze recht naar elkaar wijzen en niet verder dan 25,4 mm uit elkaar zijn.
Rood, knippert De sensoreenheid bevindt zich buiten het bereik van de hub.Raadpleeg de informatie op pagina 10.

Opmerking:

- Afhankelijk van de staat en het materiaal van het oppervlak waaraan de sensoreenheid en magneeteenheid worden geïnstalleerd, kan de LED-indicator ook rood gaan branden als de "D"-markeringen recht naar elkaar wijzen en niet meer dan 25,4 mm uit elkaar zijn.

Instellen

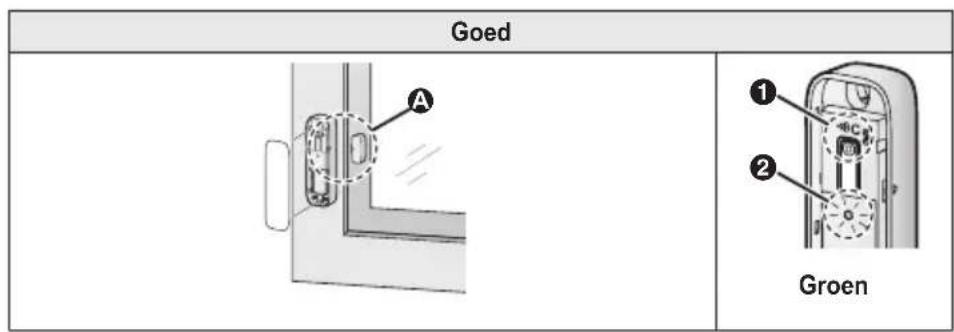

Voorbeeld 1: installatie aan de linkerkant van een raam

Goed Groen

A " ▶markeringen wijzen recht naar elkaar en zijn binnen 25,4 mm van elkaar. Resultaat: wanneer u op [××]C] (1) drukt, gaat de LED-indicator groen branden (2).

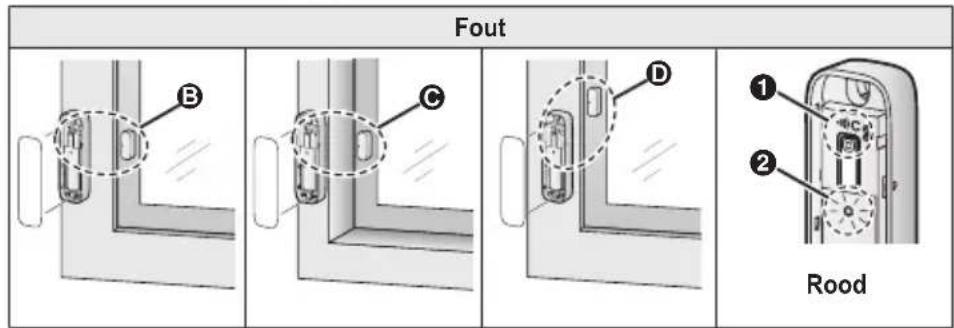

Fout B C D 1 2 Rood

B "markeringen zijn uitgelijnd maar zijn te ver uit elkaar.
© "markeringen zijn uitgelijnd maar het raamkozijn is te dik, waardoor de eenheden te ver uit elkaar zijn.
D "markeringen zijn niet uitgelijnd. Magneeteenheid is te hoog.
Resultaat: wanneer u op [●●●] (①) drukt, gaat de LED-indicator rood branden (②).

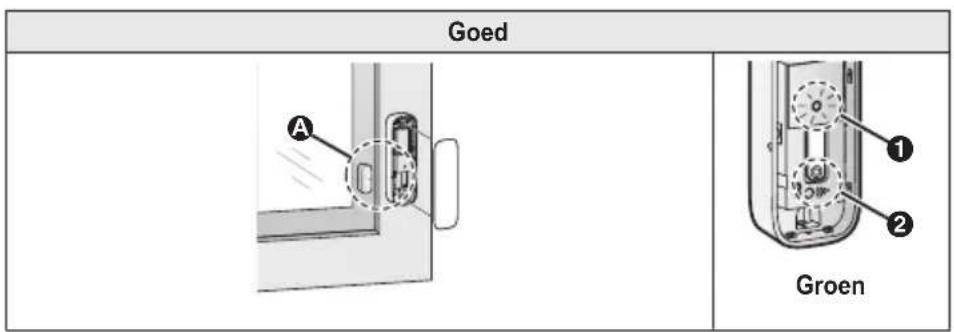

Voorbeeld 2: installatie aan de rechterkant van een raam

Goed Groen

A "markeringen wijzen recht naar elkaar en zijn binnen 25,4 mm van elkaar. Resultaat: wanneer u op [××]C] (1) drukt, gaat de LED-indicator groen branden (2).

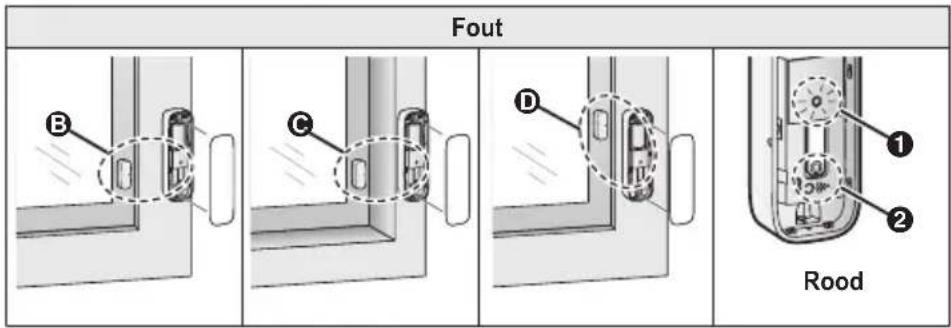

Fout B C D Rood 1 2

B "markeringen zijn uitgelijnd maar zijn te ver uit elkaar.

C "markeringen zijn uitgelijnd maar het raamkozijn is te dik, waardoor de eenheden te ver uit elkaar zijn.

D "markeringen zijn niet uitgelijnd. Magneeteenheid is te hoog.

Resultaat: wanneer u op [●●●]C] (①) drukt, gaat de LED-indicator rood branden (②).

Instellen

Installatie

Installeer de raam-/deursensor op dezelfde plek waarvoor u de correcte werking hebt bevestigd (pagina 11). U kunt de raam-/deursensor met schroeven of dubbelzijdige tape bevestigen, afhankelijk van uw voorkeur of het materiaal van het installatiegebied.

Opmerking:

- Zorg bij installatie dat de batterij correct wordt geplaatst en dat de kap van de sensoreenheid volledig wordt gesloten.

- Gebruikschroeven voor installatie aan een houten oppervlak. Gebruik geen dubbelzijdige tape.

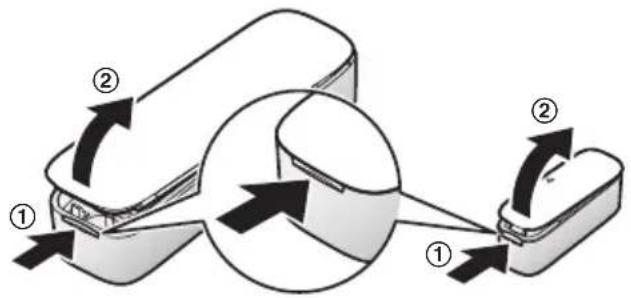

Bevestigen met schroeven

1 Verwijder de kappen van elke eenheid.

- Til omhoog vanaf de inkeping (①) en open de kap van de sensoreenheid (②).

3Plaats de kappen terug.

Belangrijk:

- E Lijn de "Dmarkeringen op de sensoreenheid en magneeteenheid uit zodat ze recht naar elkaar wijzen en niet verder dan 25,4 mm uit elkaar zijn.

Instellen

Bevestigen met dubbelzijdige tape

Opmerking:

- Zorg dat de oppervlakken van de sensoreenheid, magneeteenheid en het installatiegebied schoon en droog zijn voordat u de dubbelzijdige tape aanbrengt.

1 Controleer of de kap van de sensoreenheid en de kap van de magneeteenheid zijn bevestigd.

2 Bevestig dubbelzijdige tape aan de sensoreenheid en magneeteenheid. • Zorg dat de tape de schroefgaten aan de achterkårvan elke eenheid bedekt.

3 Installeer de sensoreenheid en magneeteenheid.

- Druk stevig op elke eenheid om te zorgen dat deze goed aan het installatieoppervlak is gehecht.

Belangrijk:

- E Lijn de "Dmarkeringen op de sensoreenheid en magneeteenheid uit zodat ze recht naar elkaar wijzen en niet verder dan 25,4 mm uit elkaar zijn.

Verwijderen bij bevestiging met dubbelzijdige tape

1 Bind een stuk draad tussen twee stokjes, schroevendraaiers, enz.

Instellen

2Trek de draad strak en gebruik het om de dubbelzijdige tape te snijden. Verwijder vervolgens de achtergebleven tape.

A Achtergebleven tape

U kunt de LED-indicator van de raam-/deursensor controleren en de prestaties van de raam-/deursensor testen.

1 Verwijder de kap van de sensoreenheid.
2 Druk op [ ••••C] op de sensoreenheid.
3 Open en sluit het raam of de deur verschillende keren.
- Controleer of de LED-indicator groen gaat branden wanneer u het raam of de deur sluit.

4 Druk nogmaals op [ ••••C].

Opmerking:

- Als de LED-indicator rood gaat branden wanneer het raam of de deur wordt gesloten, is de raam-/deursensor niet correct geïnstalleerd. Controleer nogmaals de positie van de sensoreenheid en magneeteenheid (pagina 11).

Beschikbare functies bij gebruik van de app [Home Network]

Enkele functies van de raam-/deursensor die beschikbaar zijn bij gebruik van de app [Home Network], worden hieronder weergegeven. Raadpleeg de Gebruikershandleiding (pagina 18) voor meer informatie.

- Alarmsysteem

U kunt de app gebruiken om het alarmsysteem te activeren of deactiveren, de huidige status van de

sensor te bevestigen en een logboek van eerdere gebeurtenissen te bekijken.

- Sensorintegratie

U kunt de raam-/deursensor configureren om andere systeemgebeurtenissen te triggeren, zoals cameraopname, het inschakelen van een elektrisch apparaat (zoals een lamp), enzovoort. (Geschikt apparaat vereist.)

U kunt het systeem configureren om een voorgeprogrammeerd telefoonnummer te bellen wanneer de raam-/deursensor wordt getriggerd.

Toegang tot de Gebruikershandleiding

De Gebruikershandleiding is een verzameling online documentatie waarmee u optimaal gebruikmaakt van de app [Home Network].

1 iPhone/iPad

Tik op :≡ in het beginscherm van de app.

Android ^TM -apparaten

Tik op : of druk op de menuknop van uw mobiele apparaat in het beginscherm van de app.

2 Tik op [Gebruikershandleiding].

Opmerking:

• Microsoft® Windows® Internet Explorer® 8 en eerdere versies worden niet ondersteund.
• Android 4.1 of hogere versies worden aanbevolen.

- U kunt de Gebruikershandleiding ook bekijken op de hieronder vermelde webpagina.

www.panasonic.net/pcc/support/tel/homenetwork/manual/

Specifications

• Standaarden
  DECT (Digital Enhanced Cordless Telecommunications: digitale draadloze telecommunicatie)
• Frequentiebereik
  1,88 GHz - 1,90 GHz
  • RF-overdrachtvermogen
  Ongeveer 10 mW (gemiddeld vermogen per kanaal) max. 250 mW
• Stroomvoorziening
  Lithiumbatterij CR2(CR15H270) (1 × 3,0 V, 850 mAh)
  • Bedrijfsomstandigheden
  -10°C-40°C
  • Levensduur batterijen
  Maximaal 2 jaar (wanneer raam/deur 10 keer per dag wordt geopend en gesloten, in een omgeving van 25 °C) bij gebruik van een batterij van 3,0 V, 850 mAh. De levensduur van de batterij is afhankelijk van de capaciteit van de gebruikte batterij.
• Afmetingen (hoogte × breedte × diepte)
  Sensoreenheid: circa 102 mm × 31 mm × 22 mm
  Magneeteenheid: circa 37 mm × 14 mm × 14 mm
  Gewicht
  Sensoreenheid: circa 39 g, de batterij niet meegerekend
  Magneeteenheid: circa 8 g

Bijlage

Grafische symbolen voor gebruik op apparatuur en hun beschrijvingen

Pictogram	Uitleg	Pictogram	Uitleg
	Wisselstroom (AC) Klasse II-apparatuur		apparatuur waarvoor bescherming tegen elektrische schokken wordt geboden door dubbele isolatie of versterkte isolatie.)
	Gelijkstroom (DC) “AAN” (stroom)
	Randaarde “UIT” (stroom)
[S4T5]	Beschermende aardverbinding	[RXH7]	Stand-by (stroom)
[6A0T]	Functionele aarde “AAN”/“UIT” (st		druk-druk)
[750Z]	Alleen voor binnengebruik Waarschuwing: risico op elektrische schok

Notities

21

KX-HNS101EX2_(nl_nl)_1219_ver.001.pdf
21 2016/12/19
19:24:30

Voor naslag

Wij raden u aan om de volgende gegevens te noteren. Dit is handig voor reparaties die vallen onder de garantie.

Serienummer Aankoopdatum

(zie de binnenkant van de sensoreenheid)

Naam en adres dealer

Bevestig hier uw aankoopbon.

Panasonic Corporation

1006, Oaza Kadoma, Kadoma-shi, Osaka 571-8501, Japan

http://www.panasonic.com
