GEBRUIKSAANWIJZING 17522 NOVY

Gebruiksaanwijzing en installmentevoorschriften Inductiekookplaten Comfort Mode d'emploi et d'installation Table à induction Comfort Montage- und Bedienungsanleitung Induktions Kochfelder Comfort Instructions for use and installation Comfort Induction hob

1752-2

Geachte Klant,

We danken U hartelijk voor het in ons gestelde vertrouwen bij uw keuze van de vitrokeramische inductiekookplaat.

Teneinde dit apparaat goed te kennen raden we U aan deze gebruiksaanwijzing volledig en aandachtig door te lezen en ze te bewaren om ten gespaste tjde te kunnen raadplegen.

INHOUD

VEILIGHEID 3

VOORZORGSGMAATREGELEN VOOR GEBRUIK VAN HET TOESTEL 3
GEBRUK VAN HET APPARAAT 4
VOORZORGSGMAATREGELENTEGENBESCHADIGING 5
VOORZORGSGMAATREGELEN BII DEFECT VAN HET APPARAAT 6
ANDERE BESCHERMINGEN 6

Voorzorgsmaatregelen voor gebruik van het toestel

• pak alle materialen uit
• de installmentie en het aansluten van de apparatuur dient dooreen erkendvakman te worden gedaan. De fabrikant is nichtverantwoordelijk voor Beschadigingen of anderzijds dieveroorzaakt toen door installmentiefouten
• de apparatuur要去 op de juiste manier worden geinstalleerd en op een degelijk ondergrond geplaatst
• dit apparaat is exclusief ontworpen voor het bereiden van voedsel en mag Niet toegepast worden voor commercieel en/of industrieel gezruik
• verwijdter alle stickers en labels van het keramische glas
• wijzig niets aan de apparatuur
• de kookplaat kan nicht gebruikt worden als vrijstaande unit of als werk oppervlak
• de apparatuur要去 geaard en aangesloten worden conform delokale voorschriften
• gezruik geen verlangde kabels voor de aansluiting
• de apparatuur kan nicht gebrukt worden boven een afwasmachine, of een wasdroger; stoom kan de elektronica beschadigen
• Dit apparaat is nicht bestemd voor gebruik met een externelijk tijsdschakelklok of een afstandsbediening.

Gebruik van het apparatus

• schakel de kookzones uit na gebruik
• houd het koken in de gaten indien gebruik worden gemaakt van oliën en vetten; denen können snel vlam vatten
• wees voorzichtig gezelf Niet te brandenijdens of na het gebruik van de apparatuur
• overtuig jezelf dat er geen kabels of andere materialen in contact komen met het glas of hete pannen
• magnetische voorwerpen (credit cards, floppy discs, rekenmachines)要去en nicht in de nabijheid van de apparatuur worden geplaatst
• gebruik geen metalen voorwerpen, behalte waarvoor geschikte schalen. In het geval van oververhitting hunnen deze smelten of zichs verbranden
• bedek het apparaat nooit met kleding of een beschermingsdeken. Deze{kunnen erg heet worden en in brand vliegen
• Kinderenjonger dan 8aar, personen van wie de psychische en of mentale capacititeit vermindert zich en personen van wie de kennis onaangepast is, können dit toestel enkel onder toezicht gebruiken of indien zich opgeleid zich om dit toestel te gebruiken in veilige omstandigheden.
• Zij dieren waar bij op de hoogte te zijn van de möglichke risico's die zich{kunnen voordoen. Kinderenogeniet met dit toestel spelen.
• Zonder toezicht van een volwassene kan het reinigen en onderhoud van dit toestel Niet aan kinderen toevertrouwd worden.
• metalen voorwerpen zoals messen, vorken, lepels en deksels mogen Niet op het oppervlak worden geplaatst omdat deze heb heet hunnen worden

Voorzorgsmaatregelen gegen beschadiging

• Ruwe pannenbodems, of beschadigde pannen (niet geëmailleerde gietijzeren pannen) können het keramische glas beschadigen.
• Zand of andere krassende materialen können het keramische glas beschadigen
• vermijd het vallen van voorwerpen, zichs kleine op het keramische glas
• overtuig uzelf dat de ventilatie van het apparaat functioneert zoals door de fabrikant aangegeven.
  Stoot nicht met pannen gegen de hoeken van het glas.
• Laat geen lege pannen darüber op de keramische kookplaat.
• Suiker, synthetische materialen of aluminium vellen mogen nicht in contact komen met de kookzones. Deze{kunnen breuk en wijzigingen veroorzaken van het glas door afkoeling; schakel het apparaat direct uit en verwijder de voorwerpen van de hete zones (voorzichtig dat je jezelf Niet brand).
• Risico van brand! Geen voorwerpen op de kookplaat leggen.
• Plaats nooit een hete pan op het bedieningspaneel.
• Indien een lade onder de ingebouwde apparatuur is geplaatst, zorg er dan voor dat de:tussenruimte groot genoeg is (2 cm).Dit is essentieel om een correcte ventilatie te garanderen.
• Plaats nooit brandbare materialen in de lade (sprays) onder de kookplaat. Eventuele automatische laden要去en hittebestendig়n-

Voorzorgsmaatregelen bij defect van het apparaat

• Bij het vaststellen van een defect, het apparaat uitzetten en de elektrische toevoer uitschakelen.
• Schakel onmiddelijk de elektrische stroom van het apparaat uit indien er een barst of spleet in de vitrokeramiek is en verwittig de dienst na verkoop.
• De herstellungen dienen enkel door gespecialiseerd personneel te worden uitgevoerd. In geen geval het apparaat zich openen.
  WAARSCHUWING: Als het glazen kookoppervlak gebroken is schakel het toestel uit om een möglichke electrische schok te voorkomen

• Zorg ervoor dat de pan steeds in het midden van de kookzone staat. De bodem van de pan要去 de kookzone zoveel möglichk bedekken.
• Een magnetisch veld kan elektronische apparatuur beinvloeden. Personen die een pacemaker dragen doen er goed aan eerst een arts te raadplegen.
• Gebruik geen synthetische of aluminium kookpannen:DEXZE KUNNEN op de nog hete zones smelten.
• Vuur nooit blussen met water. Schakel de kookzone UIT. Vlammen voorzichtig met een deksel, smoordeksel of iets dergelijks verstikken.

HET GEBRUK VAN NIET GESCHIKTE POTTEN EN PANNEN OF VAN VERWIJDERBARE ACCESSIORES OM POTTEN, NIET GESCHIKT VOOR INDUCTIE, OP TE WARMEN, VALT NIET ONDER DE GARANTIEVOORWAARDEN.

DE FABRIKANT KAN NIET VERANTWOORDELIJK
GEHOUDEN WORDEN VOOR BESCHADIGEN AAN
DE KOOKPLAAT EN HAAR OMGEVING DIE HIERVAN
HET GEVOLG KUNNEN ZIJN.

Type	1752-2
Total vermogen	6400 W
Energieverbruik van de kookplaat \( EC_{hob}^{**} \)	176.1 Wh/kg
Vóörzijde links zone	Ø 200 mm
Detectie kookpan	Ø 100 mm
Normaal*	1400 W
Met Booster*	2000 W
Gestandaardiseerde categorie van het kookgerei**	C
Energieverbruik \( EC_{cw}^{**} \)	168.4 Wh/kg
Achter links zone	Ø 200 mm
Detectie kookpan	Ø 90 mm
Normaal*	1100 W
Met Booster*	1400 W
Gestandaardiseerde categorie van het kookgerei**	A
Energieverbruik \( EC_{cw}^{**} \)	181.9 Wh/kg
Rechts zone	Ø 290 mm
Detectie kookpan	Ø 110 mm
Normaal*	2300 W
Met Booster*	3000 W
Gestandaardiseerde categorie van het kookgerei**	D
Energieverbruik \( EC_{cw}^{**} \)	178.1 Wh/kg

• het vermogen kan variëren in functie van de afmetingen en het materiaal van de kookpotten
  **berekend volgens de methoden voor het meten van de gebruikseigenschappen (EN 60350-2)

GEBRUK VAN HET APPARAAT

Display

Display Aanduiding Functie

1. Nul Kookzone geactiveerd
   1...9 Vermogensstand Keuze kookniveau
   U Detectie kookpan Geen of onaangepaste kookpan
   E Foutmelding Defect elektronisch circuit
   H Restwarmte aanduiding De kookzone is warm
   P Booster Het turbovermogen is geactveerd
   L Vergrendeling Tafel is beveiligd

Ventilate

De koelingsventilator functioniert—helemaal automatisch. Hij kommt langzaam op gang zodra de door de elektronica vrijgekomen calorieën een bepaalde hoeveelheid overschrijden. De ventilatie schakelt maar de tweede snugelid over wonneer het kookvlak intensief gebruikt worden. De ventilator verminder snugelid en stopt automatisch zodra het elektronisch circuit voldoende is afgekoeld.

IN WORKING STELLEN

Voor het eerste gebruik

Poets uw toestel met een vochtige doek en droog het af. Gebruik geen zeep, deze kan op het glas een blauwachtige waas doen verschijnen.

Principe van inductie

Onder elke kookzone bevindt zich een inductie bobine. Wanner deze in werkung is produeert ze een variabel elektromagnetisch veld dat op+zijn beurt inductiestroom produeert in de magnetische bodem van de pan. Hierdoor verwarmt de pan die op de kookzone staat.

Uiteraard zijn aangepaste pannen vereist:

• Aanbevolen zijn alle metalen pannen met magnetische basis (eventueel met een magneet te controleren) zoals: gietijzeren ketel, Zwarte ijzeren pan, geëmailleerde metalen pannen, in inox met magnetische bodem, ...
• Uitgesloten zijn alle pannen in koper, inox, aluminium, glas, hout, keramiek, aardewerk, inox zonder magneet...

De inductie kookzone houdt onmiddelijk rekening met de afmeting van de gebruikte pan. Is de diameter te Klein dan werkt de pan Niet. De diameter varieert in functie van de diameter van de kookzone. Wanner de pan Niet aan de kookplaat aangepast is, blijft het symbol ( ) branden.

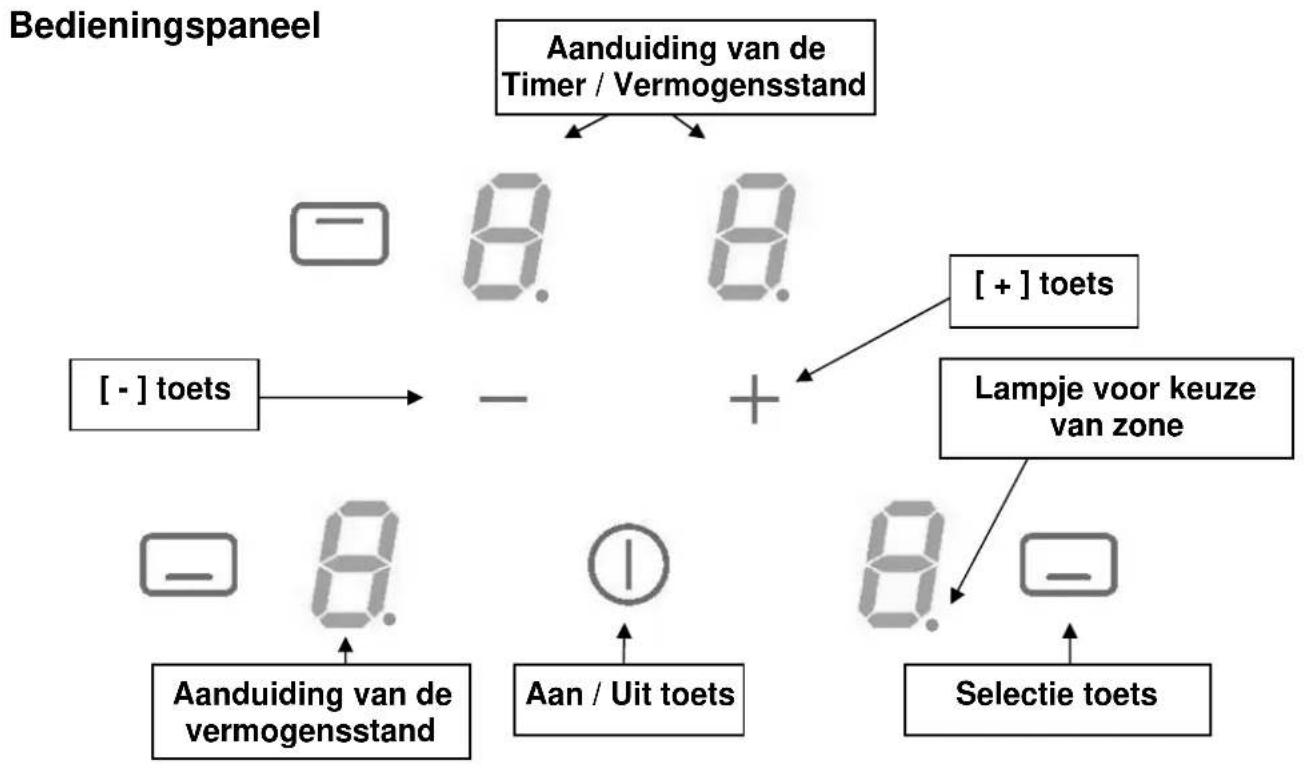

Sensortoetsen

Uw apparaat is uitgerust met sensortoetsen waarmee u de verschillende functies kan instellen. Het aanraken van de toets zet de functie in werkinq. Deze activering wordt weergegeven door een Lichtje, een aflezing en/of een geluidssignaal.

Druk nicht op meertere toetsen tegelijk.

Inwerkingstelling

In- en uitschakelen van de kookplaat:

Actie	Bedieningspaneel	Display
Inschakelen	Druk 2 sec. op [ ] toets	3 x [0]
Uitschakelen	Druk 2 sec. op [ ] toets	[H] of geen aanduiding

• In- en uitschakelen van een kookzone:

Actie	Bedieningspaneel	Display
Kiezen	Druk op [ ] van de zone	[0]
Vermogensstand	verhogen	Druk op [ + ] [1] tot [9]
Vermogensstand	verlagen	Druk op [-] [9] tot [1]
Uitschakelen	Druk gelijktijdig kort op
		[ ] van de zone en [-]
	Of druk op [-] tot 0	[0] of [H]

Indien binnen de 20 seconden geen regeling is uitgevoerd, valt de elektronica terug op de wachtpositie.

Detectie van de pan

De detectie van de pan verzekert een optimale verilgheid. De inductie functioneert nicht:

• indien er geen pan op de kookzone staat of wanner de pan ongeschikt is voor inductie. In dit geval is het onmogelijk het vermogen op te voeren en het symbol [U]verschijnt op de display. Wanner een pan op de kookzone worden geplaatst verdwijnt de [U].
• De werkung worden onderbroken wanner het koken de pan van de kookzone worden genomen. Het symbool [] verschijnt op de display. De [] verdwijnt wanner de pan terug op het kookvlak worden geplaatst. Het koken gaat door op het voordien gekozen vermogen.

Schakel de kookzone uit na gebruick. De pantedectie [] blijdt dan nicht actief.

Aanduiding restwarmte

Als na het uitzetten van de kookzones of het volledig uitzetten van de kookplaat, het glas boven de kookzones nog warm is, worden dit aangegeven door [H].

Het symbol [H] gaat uit wanneer de het glas boven de kookzones zonder gevaar aangeraakt kan worden. Zolang het lampje van de restwarmte blijdt branden, de kookzones Niet aanraken en geen enkel warmtegevoelig voorwerp op de kookzones plaatsen. Gevaar voor brand of brandwonden!

Power functie

Met de power functie [P] kan het vermogen van de gekozen kookzone gedurende een bepaalde tijd opgevoerd worden.

Indien deze functie geactiveerd is, werken deze kookzones gedurende 5 minuten met een aanmerkelijk hoger vermogen. De booster is ontworpen om bijvoorbeeld snel große hoeveelheden water te verwarmen, zoals bij de bereiding van pasta.

In en uitschakelen van Power:

Actie

Bedieningspaneel

Display

Zone selectoren Druk op [ ] van de zone[0]

Vermogensstand kiezen Druk op [+] [1] tot [9]

Power inschakelen Druk op [+] tot P [P]

Power uitschakelen Druk op [-] [9]

• Beheer van het maximaal vermogen:

Het geheel van de kookplaat is voorzien van een maximaal vermogen. Wanner de power functie geactiveerd is - en om dit maximaal vermogen Niet te overschrijden - vermindert de elektronische bediening automatisch vermogensstand van een andere kookzone.

Gedurende enkele seconden geeft de display van deze kookzone al knipperend [ 9 ] wee, cervolgens worden de hoogst möglichke vermogensstand automatisch weergegeben:

Gekozen kookzone

Andere kookzone (bijvoorbeeld: vermogensstand 9 )

[P] wordt weergegeven

[9] wordt [7] naargelang de kookzone

Timer functie

De timerfunctie kan voor alle kookzones tegelijk gebruikt worden met verschillende tijdsaanduidingen ( van 0 tot 99 minutes ) voor iedere zone.

• Regeling of wijziging van de kooktijd:

Actie

Bedieningspaneel Display

Zone selectoren Druk op [ ] van dezone [0]

Vermogensstandkiezen Druk op [+ 1]tot[9]

Timer activeren Drukgelijktijdig op [-] en [+

Kooktijd verlagen Druk op [-] Tijd verminderd

Kooktijd verhogen Druk op [+] Tijd vermeerderd

De kooktijd is ingesteld en begint te verlopen.

• Uitschakelen van de timerfunctie:

Actie

Bedieningspaneel Display

Zone selectoren Druk op [ ] van dezone lampje van de zone aan

Timer activeren Druk gelijktijdig op [-] en [+] resterende tijd

Uitschakelen Druk op [-] tot 0 Timer [00] danuit

Indien verschillende timers geactiveerd zich, volstaat het deze actie te herhalen.

- Automatisch uitschakelen op het einde van de kooktijd:

Wanner de gekozen vrij verlopen is, geeft het lampje van de timer al knipperend [ 00 ] waar een geluidssignaal werkblinkt.

Druk op een toets om het geluid en het knipperen te beeindigen.

- Gebruik van de timer zonder koken:

Actie	Bedieningspaneel	Display
Kookplaat inschaken	druk op [ ] 3 x [0] of [H]
Timer activeren	Druk gelijktijdig op [-] en [+] [00]
Tijd verlagen	Druk op [-] Tijd verminderd
Tijd verhogen	Druk op [+] Tijd vermeerded

Wanner de gekozen tijd verlopen is, geeft het lampje van de timer al knipperend [00] waar een geluidssignaal werkblinkt.

Druk op een toets om het geluid en het knipperen te beeindigen.

Vergrendeling van het bedieningspaneel

Om te vermijden dat de instelling van de kookzones per ongeluk wijzigt, is deze uitgerust met een vergrendeling van het bedieningspaneel voor de kookplaat.

- Vergrendelen:

Actie	Bedieningspaneel	Display
Kookplaat inschakenen	Druk 2 sec. op [ ]	[0] of [H]
Vergrendelen	1. Druk gewiktijdig op [-] en [ ]
van zone rechts voor
	2. Druk opnieuw op [ ]	[L]

- Ontgrendelen:

Actie Bedieningspaneel Display

Kookplaat inschakelen Druk 2 sec. op [ ] [L] ①

In de 5 seconden na de start:

Kookplaat ontgrendelen	1. Druk gewiktijdig op [-] en [□]	[0]
	van zone rechts voor
	2. Druk opnieuw op [-]	alle zone
		lampjesuit

Kwaliteit van de pannen

Aangepaste kookpotten: staal, geëmailleerd staal, gietijzer, inox met magnetische bodem, aluminium met magnetische bodem.

Niet aangepaste kookpotten : aluminium en inox zonder magnetische bodem, koper, messing, keramiek, porselein.

De fabrikanten vermelden of hun producten geschikt zichoor inductie.

Om u ervan te verzekeren of de kookpotten geschikt+zijn:

• Giet een beetje water in een kookpot enplaats deze op een inductie kookzone ingesteld op [9]. Het water moet binnen enkele seconden opwarmen.
  Houd een magneet gegen de bodem van de kookpot. De magneet moet blijven plakken.

Sommige kookpotten zoemen wanner ze op een inductie kookzone geplaatst worden. Dit wil nicht zaggen dat het apparaat defect is en het beinvloedt geenszins het functioneren.

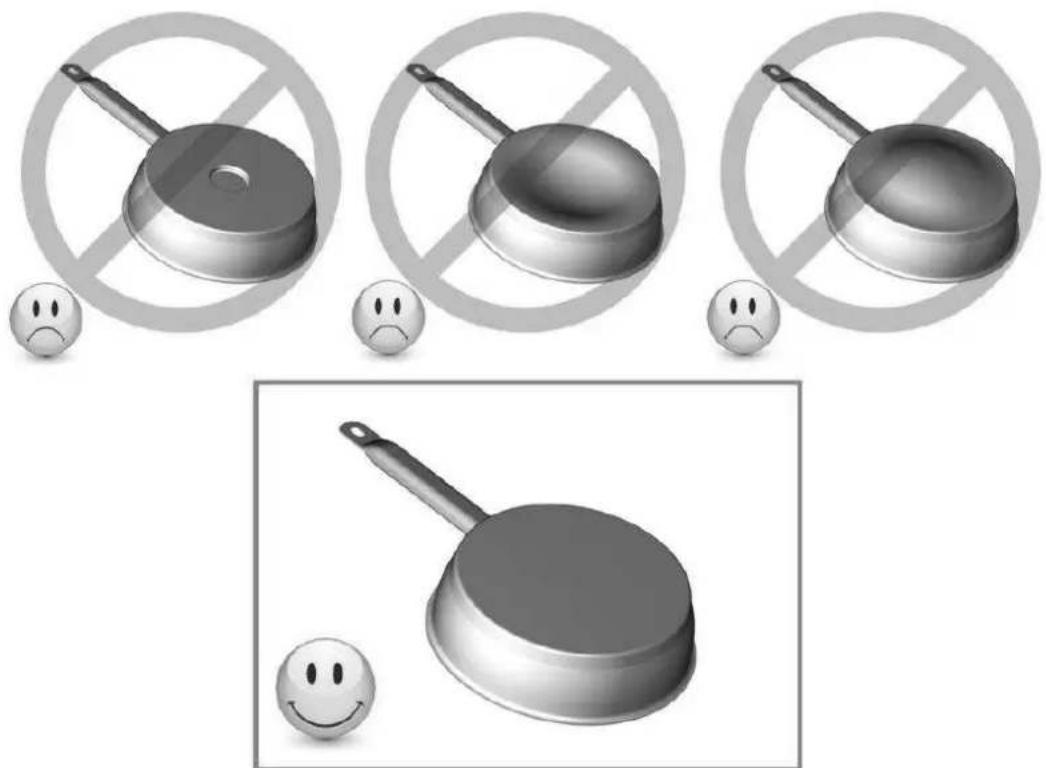

De kwaliteit van de bodem van de pan kan het vereidingsresultaat beinvloeden, zoals het Niet doorkoken van gerechten door te weinig vermogensopname of nicht gelijke warmteverdeling.

Gebruik alleen pannen met een gladde bodem. Een ruwe bodem kan krassen op het glas van de kookplaat veroorzaken.

Gebruik waar möglichk pannen met rechte rand. Bij pannen met schuine rand werkt de inductie ook bij de randen van de pan. Daardoor kan de rand van een pan verkleuren.

Afmetingen van de pannen

De kookzones passen zich tot op zekere hoogte automatisch aan de diameter van de pan aan. De bodem van deze pan dient wel een minimum diameter te hebben in functie van de diameter van de gekozen kookzone.

Plaats de pan goed in het midden van de kookzone teneinde een optimaal rendement van uw kooktafel te verkrijgen.

Voorbeelden van vermogenregeling

(de hieronder vermelde geevens zichr richtwaarden)

1 tot 2	Smelten Opwarmen	Sauzen, boter, chocolde, gelatine Kant- en klaargerechten
2 tot 3	Opzwellen Ontdooien	Rijst, pudding en bereidde gerechten Groenten, vis, diepgevroren producten
3 tot 4	Stoom Groenten, vis, vlees
4 tot 5	Water Gekooke te aardappelen,	soep, pasta Verse groenten
6 tot 7	Zachtjes koken Vlees, lever, eieren, braadworsten Goulash, rollade, pens
7 tot 8	Koken, braden	Aardappelen, beignets, platte koeken
9	Braden Op kooktemperatuur brengen	Steaks, omeletten water
P	Braden Op kooktemperatuur brengen	Water

ONDERHOUD EN REINIGING

Laat het apparaat eerst afkoelen, anders is er risico voor brandwonden.

• Verwijder de kookresten met een beetje water met afwasproduct of een in de handel aanbevolen product voor vitrokeramiek.
• Gebruikt in geen enkel geval apparaten "aan stoom" of "druk".
• Geen voorwerpen gebruiken die het gevaar zouden lopen vitrokeramiek te strepen.
• Gebruik geen schuurproducten, deze können het apparaat beschadigen.
• Droog het apparaat met een goede doeck.
• Verwijder onmiddelijk suiker of spijzen die suiker bevatten.

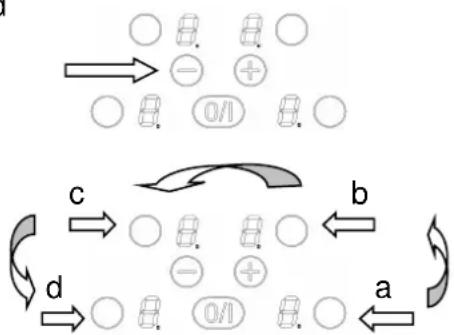

[E4]verschijnt in het display:

• De staat noort worden geconfigureerd volgens onderstaande procedure:

I) Opgelet: u mag nicht meteen pannen plaatsen op de inductieplaat.
II) Koppel deplaat los van het stroomnet: verwijder de stop of schakel de zekering UIT.
III) Verbind deplaat weeop het stroomnet: plaats de stop terug of schakel de zekering weer in.

IV) Procedure:

• Neem een pan met magnetische bodem met een minimale diameter van 16 cm.
• start deplaat binnen 2 minuten na het aansluiten op het stroomnet op.
  * druk Niet op [ 0/1 ]

V) Eerst要去 de bestaande configuratie worden geannuleerd

1) Druk op toets [-] en houddezetoetingsedrukt.
2) Druk met een vinger van uw andere hand achtereenvolgens en snel (binnen 2 sec.) op de "selectie" toets.

Waarbij u begint met de zonerechtsboven en u segen de klok in beweegt(a -> b -> c -> d).

Een [-]verschijnt.

Een dubbele piep duidt op een bewerkingsfout.

Herhaal in dat geval de bewerking vanaf stap 1.

3) Laat de toetsen los en druk gewelijktidig op [ - ] en [ + ] gedurende enkele seconden tot de knipperende [ E ] verschijnen.
4) Wacht tot de [E] ophouden met knipperen.
5) De [E] veränderen verwolgens automatisch in [C]. De configuratie is geannuleerd.

VI) Hoe kurz u deplaat opniew configureren?

1) Neem een magnetisch pan met een diameter van minstens 16 cm.
2) Selecteer de kookzone door op de selectie toets bijbehorende.
3) Plaats de bak op de zone die u wilt configureren.
4) Wacht tot [C] verandert in [-]. De kookzone is geconfigureerd.
5) Ga opdezelfde manier te werk voor alle kookzones die [C]weergeven.
6) De kookzones zijn geconfigureerd als alle zones zijn gedetecteerd en er nietsmeer worden weergegeven.

Gebruik slechts eén pan om de configuratie uit te voeren.

Plaatsijdens de configuratie nooit meerere pannen op de zones.

Als de weergave [ E 4 ] blijft, bel dan de klantenservice.

De kookplaat of de kookzone werkt nicht:

• De kookplaat is verkeerd op het elektrisch net aangesloten
• De zekering is gesprongen --> controller de zekering in de meterkast.
• Kijk na of de vergrendeling Niet is ingeschakeld
• De tiptoetsen zijn met water of vet bespat
• Er staat een voorwerp op de tiptoetsen

Het symbol [U]licht op:

• Er staat geen pan op de kookzone
• De pan is nicht geschickt voor inductie
• De diameter van de bodem van de pan is teklein in vergelijking met de kookzone

Het symbol [E] licht op:

• Bel de Dienst na Verkoop.

Een enkele zone of alle zones vallenuit:

• De veiligkeit is in werkung getreden
• Deze treedt in werking wanner u vergeten heeft een kookzone uit te schakelen
• De veiligheid treedt eveneens in werkig wanner een of Meerderete tiptoetsen bedekt zichn
• Een kookpan is leeg en de bodem is oververhit
• De kookplaat beschicht eveneens over een automatische verminderung van het vermogenen van een automatische uitschakeling bij oververhitting

De ventilator blijdt doorwerken na het uitzetten van de kooktafel:

• Dit is geen defect, de ventilator beveiligt zo de elektronische apparatuur
• De ventilator stopvanzelf

Het symbol [L] Licht op:

• Zie hoofdstuk vergrendeling

Het symbol [of[ Er03]licht op:

• Een voorwerp of vloeistof bedekt de toetsen van de bediening. Het symbool verdwijnt van zodra de toetsen vrijgemaakt of afgekuistহn.

Het symbol [E2] of [EH]licht op:

• De kooktafel is oververhit, LAST AFKOELN, DAarna kunt u ze weer terug inschakelen.

Het symbol [E3]licht op:

• De kookpot is nicht geschikt, gebruik een andere kookpot.

Het symbol [E6]licht op:

• Foutstroomcircuit. Controller de frequentie en spanning van het elektrisch netwerk.

Het symbol [E8]licht op:

• De luchttoevoer van de ventilator is afgesloten. Maak deze vrij.

Het symbol [E C]licht op:

• Configuratiefout. Stel de kooplaat opnieuw in volgens het hoofstuk « het symbol, en se [E 4] verschijnt».

Indien een van deze foumteldingen blijft verschijnen, kurz u de Dienst na verkoop contacteren.

MILIEUBESCHERMING

• De verpakkingsmaterialen zijn ecologisch en recycleraar.
• De elektronische apparaten bevatten edele metalen. Informeer u bij uw administratie over de recycle-mogelijkheden.

Werp het apparaat Niet weg met het huisvuil
- Doe beroep op de daartoe voorziene ophaaldienst of breng uw elektrisch apparaat maar het containerpark van uw gemeente

De montage dient enkel door erkende specialisten te worden uitgevoerd.

De gebruiker dient de wetgeving en de normen van het land van zijn verblijfplaats na te leven.

Plaatsen van de waterdichte strip

De zichklevende strip geleverd met het apparaat vermijdt infiltratie in het meubel.

Hetplaatsendient metgrozorgolgensonderstaande tekeningte wordenuitgevoerd.

De beschemfolie (3) verwijderen en de dichtingstrip (2) op de rand van de kookplaat plakken op 2 mm van de buitenrand

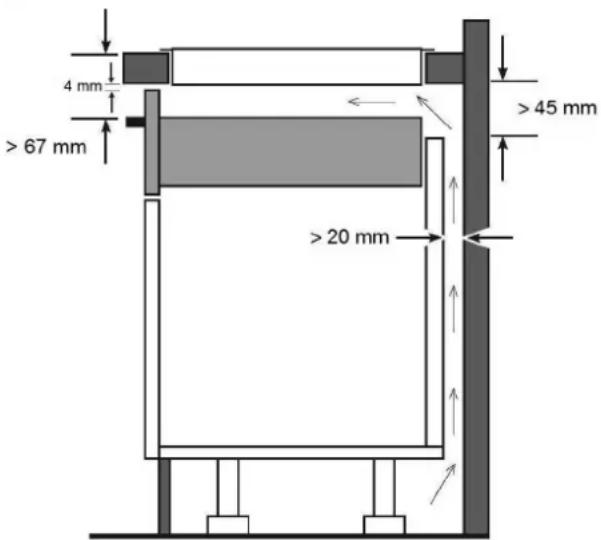

Inbouw

• De uitsparing in het tablet volgens model kookplaat:

	Afmetingen uitsnijding		Afmetingen vlakbouw			Afmetingen glas
Typ	Breedte	Diepte	Breedte	Diepte	Straal	Breedte	Diepte	Hoopte
1752-2	560 mm	490 mm	654 mm	524 mm	7 mm	650 mm	520 mm	4 mm

• De afstand:tussen de kookplaat en de muur dient minstens 50~mm te bedragen.
• De kookplaat is een apparaat toebehorend aan de beschemingsklasse « Y ». Ingebouwd mag zich een hoge kastwand of een muur aan een zijde en aan dechterzijde bevinden. Aan de andere zijde mag geen enkel meubel of apparaat hoger� dan het kookvlak.
• De bekledingen van de werkbladen dienen te worden uitgevoerd in warmtebestendige materialen (100^)
• De materialen van het werkblad+kunnen opzwellen bij contact van vocht. Om de uitsnijding te beschermen, bestrijk deze met een vernis of een speciale lijm.
• De strippen aan de muurranden dienen hittebestendig te+zijn.
• Installer de kookplaat Niet boven een Niet-geventileerde oven of een vaatwasmachine.
• Onder de omkasting van het apparaat dient men een afstand van 20mm te voorzien om

een goede ventilatie van de elektronische apparatuur te verzekeren

• Indien er zich een lade onder de kookplaat bevindt, vermijd er ontvlambare voorwerpen in op te bergen (bv. spray) en voorwerpen die nicht warmtebestendig zijn.
• Voor de afstand:tussen de kookplaat er de erboven geplaatste dampkap, dient u de instructies van de fabrikant van de dampkap te volgen. Bij gebrek aan instructies, dient u een afstand van minimum 760~mm te respecteren.
• De verbindskabel mag na aansluiting aan geen enkele mechanische spanning onderhevig়n, zoals bijvoorbeeld een lade.

• Waarschuwing: Gebruik alleen kookplaat beschermrekken ontworpen door de fabrikant van de kookplaat, rekken die door de fabrikant aangeduid zich als geschikt of beschermrekken geintegreerd in het apparaat. Het gebruik van ongeschichte reckken kan ongelukken veroorzaken.

• De installmente en de aansluiting op het elektrische net mag enkel toevertrouwd worden aan een vakman (elektricien) die op de hoogte is van de voorgeschreven normen.
• Na het monteren要去en de stukken die onder spanning staan beschermd blijven.
• De nodsige aansluitgegevens staan op het kenplaatje en het aansluitingsplaatje aan de onderkant van het apparaat.
• Het apparaat dient door middel van eeneerpolige stroomonderbreker van het net geschienen te zich. Staat deze open (niet aangesloten), dan要去 de contactopening minstens 3mm bedragen.
• Het elektrische circuit dient van het net gezpeiden te zijn door middel van de nodige voorzieningen zoals bijvoorbeeld beveiligingssschakelaars, zekeringen, differentiele schakelaars en contacten.
• Indien het toestel Niet voorzien is van een bereikbaar stopcontact, dan要去en middelen voor uitschakeling aan de vaste installmentie toegevoegd worden inovereenstemming met de installmenteregeling.
• De voedingssslang要去 geplaatst worden zodate de hete delen van de kookplaat of de oven Niet raakt.

Let op!

Dit apparaat is voorzien voor een aansluiting op een netspanning van 230V 50 / 60HZ Verbind steeds de aarding. Respecteer het aansluitingsschema.

De aansluitdoos bevindt zich onder de kookplaat.

Om het deksel te openen, gebruik een schroevendraier enplaats deze in de 2 gleuven voor de 2 pijlen.

AANSLUITING VAN DE KOOKPLAAT :

Network Aansluiting Kabeldiameter Kabel				Beschermingsk aliber
230 V~ 50/60 Hz 1 fase +N 3 x 2.5 mm2			H 05 VV - F H 05 RR - F	25 A *
400 V~ 50/60Hz 2 fasen + N 4 x 1.5 mm2			H 05 VV - F H 05 RR - F	16 A *

• berekend met de coefficient van gewelijkijdigheid volgens de standard EN 60 335-2-6

Let op! De draden goed doorsteken en de schroeven goed aanspannen.

We können nicht verantwoordelijk gesteld worden voor ongevalen voortkomenduit een slechte aansluiting of ongevalen die gebeuren door toestellen zonder of met een defecte aarding.
