GEBRUIKSAANWIJZING DWFG520W SAMSUNG

www.samsung.com/Levant(English) Code N°: DD68-00093E-07_FR DD68-00093E-07_S03_140430_FR.indd 38 30/4/2014 10:17:17DW-FG720, D154-serie DW-FG520, D153-serie DW5363PGB, D156-serie DW5343TGB, D155-serie vaatwasser gebruikershandleiding Deze handleiding is gemaakt van 100% gerecycled papier. imagine the possibilities Bedankt voor het aanschaen van dit Samsung-product. Registreer uw product voor meer volledige service op www.samsung.com/register DD68-00093E-07_S03_140430_NL.indd 1 30/4/2014 10:02:572_ De functies van uw nieuwe Samsung-vaatwasser De functies van uw nieuwe Samsung-vaatwasser Met uw nieuwe vaatwasser verandert uw kijk op de afwas volkomen. Uw nieuwe Samsung-vaatwasser heeft alle eigenschappen – van speciale functies tot energiezuinigheid – om van de afwas een zo eenvoudig en aangenaam mogelijke taak te maken.

1. 3-laags filtratiesysteem

Het 3-laagse filtratiesysteem van uw nieuwe Samsung-vaatwasser filtert alle voedselresten van uw borden, koppen, kookgerei en bestek. Het geavanceerde filtratiesysteem filtert op grondige wijze en verzamelt alle resterende voedselresten zodat u er zeker van kunt zijn dat uw vaat helemaal schoon is. Samsung-vaatwassers beschikken over het meest krachtige filtratiesysteem in hun klasse.

2. Condensdroogtechnologie

Uw nieuwe Samsung-vaatwasser maakt gebruik van de latente thermische energie van de laatste spoelcyclus om de vaat te drogen. Hierdoor wordt niet alleen energie bespaard, maar wordt tevens voorkomen dat stoom uit de vaatwasser ontsnapt en letsel toebrengt aan uw gezinsleden. Deze gebruikershandleiding bevat belangrijke informatie over de installatie, het gebruik en het onderhoud van uw nieuwe vaatwasser van Samsung. Raadpleeg de handleiding voor gedetailleerde instructies voor het gebruik van het bedieningspaneel en voor tips over hoe u optimaal gebruik kunt maken van de allernieuwste functies en technologieën van uw nieuwe vaatwasser. Het gedeelte “Wasprogramma's” bevat een overzicht met beschikbare programma's en het gedeelte “Problemen oplossen” bevat informtie over het oplossen van veelvoorkomende problemen. DD68-00093E-07_S03_140430_NL.indd 2 30/4/2014 10:02:57Veiligheidsinstructies _3 Veiligheidsinstructies Gefeliciteerd met uw nieuwe Samsung-vaatwasser. Deze handleiding bevat belangrijke informatie over de installatie, het gebruik en het onderhoud van uw wasmachine. Lees deze gebruikershandleiding aandachtig door om optimaal gebruik te maken van de vele voordelen en functies die deze vaatwasser u biedt. WAT U MOET WETEN OVER DE VEILIGHEIDSVOORSCHRIFTEN Lees deze handleiding aandachtig door, zodat u weet hoe u dit nieuwe apparaat met zijn uitgebreide mogelijkheden en functies op veilige en eciënte wijze gebruikt en bewaar de handleiding ter referentie op een veilige plaats nabij het apparaat. Gebruik dit apparaat alleen voor de doeleinden waarvoor het is ontworpen, zoals beschreven in deze gebruikershandleiding. In de waarschuwingen en veiligheidsvoorschriften in deze handleiding worden niet alle mogelijke omstandigheden en situaties besproken. Het is uw eigen verantwoordelijkheid om uw gezond verstand te gebruiken en voorzichtig te zijn bij de installatie, de bediening en het onderhoud van uw vaatwasser. Omdat de volgende gebruiksaanwijzingen van toepassing zijn op meerdere modellen, kunnen de specificaties van uw vaatwasser enigszins afwijken van de specificaties die in deze handleiding worden omschreven en zijn mogelijk niet alle waarschuwingen van toepassing. Als u vragen of opmerkingen hebt, neemt u contact op met het dichtstbijzijnde servicecentrum of gaat u naar www.samsung.com voor ondersteuning en informatie.

BELANGRIJKE VEILIGHEIDSSYMBOLEN EN

VOORZORGSMAATREGELEN Belangrijke veiligheidssymbolen WAARSCHUWING Gevaar of onveilige handelingen die kunnen leiden tot ernstig persoonlijk letsel en/of schade. VOORZICHTIG Gevaar of onveilige handelingen die kunnen leiden tot persoonlijk letsel en/of schade. VOORZICHTIG Om de kans op brand, explosies, elektrische schokken of persoonlijk letsel bij het gebruik van uw vaatwasser te verminderen, dient u deze veiligheidsvoorschriften te volgen. NIET proberen. NIET demonteren. NIET aanraken. Volg de aanwijzingen nauwkeurig op. Trek de stekker uit het stopcontact. Om elektrische schokken te voorkomen, moet het apparaat zijn geaard. Neem contact op met het servicecentrum voor ondersteuning. Opmerking Deze waarschuwingssymbolen dienen om persoonlijk letsel, van uzelf en van anderen, te voorkomen. Volg ze nauwkeurig op. Bewaar deze instructies op een veilige plek en zorg ervoor dat nieuwe gebruikers vertrouwd zijn met de inhoud. Geef de instructies door aan een eventuele toekomstige eigenaar. DD68-00093E-07_S03_140430_NL.indd 3 30/4/2014 10:02:584_ Veiligheidsinstructies Belangrijke veiligheidsmaatregelen Dit apparaat voldoet aan de actuele veiligheidseisen. Onjuist gebruik kan echter leiden tot persoonlijk letsel en schade. Teneinde het risico op ongevallen en schade aan het apparaat te vermijden, moet u deze instructies grondig doorlezen voordat u het apparaat voor het eerst gaat gebruiken. Zij bevatten belangrijke informatie over de veiligheid, het gebruik en het onderhoud. Zoals bij alle elektrische apparatuur met bewegende delen bestaat er mogelijk gevaar. Om dit apparaat veilig te kunnen gebruiken, dient u te weten hoe u het moet bedienen en moet u voorzichtig zijn bij het gebruik. Laat kinderen (of huisdieren) nooit op of in uw vaatwasser spelen. De deur van de vaatwasser gaat van binnenuit niet makkelijk open en kinderen kunnen ernstig verwond raken wanneer ze opgesloten raken. Kinderen mogen het apparaat uitsluitend onder toezicht gebruiken. Dit om te voorkomen dat ze ermee gaan spelen. Als de stekker (stroomsnoer) beschadigd is, moet deze uit veiligheidsoverwegingen worden vervangen door de fabrikant, diens onderhoudsmonteur of door een vergelijkbaar bevoegde persoon. Dit apparaat moet zodanig worden geplaatst dat de stroomvoorziening, de waterkraan en de afvoer ook na installatie goed toegankelijk zijn.

INSTRUCTIES IN VERBAND MET HET WEEE-LABEL

Correcte verwijdering van dit product (elektrische & elektronische afvalapparatuur) (Van toepassing in landen waar afval gescheiden wordt ingezameld) Dit merkteken op het product, de accessoires of het informatiemateriaal duidt erop dat het product en zijn elektronische accessoires (bv. lader, headset, USB-kabel) niet met ander huishoudelijk afval verwijderd mogen worden aan het einde van hun gebruiksduur. Om mogelijke schade aan het milieu of de menselijke gezondheid door ongecontroleerde afvalverwijdering te voorkomen, moet u deze artikelen van andere soorten afval scheiden en op een verantwoorde manier recyclen, zodat het duurzame hergebruik van materiaalbronnen wordt bevorderd. Huishoudelijke gebruikers moeten contact opnemen met de winkel waar ze dit product hebben gekocht of met de gemeente waar ze wonen om te vernemen waar en hoe ze deze artikelen milieuvriendelijk kunnen laten recyclen. Zakelijke gebruikers moeten contact opnemen met hun leverancier en de algemene voorwaarden van de koopovereenkomst nalezen. Dit product en zijn elektronische accessoires mogen niet met ander bedrijfsafval voor verwijdering worden gemengd. VOORZICHTIGWAARSCHUWINGWAARSCHUWINGVOORZICHTIG Veiligheidsinstructies DD68-00093E-07_S03_140430_NL.indd 4 30/4/2014 10:02:58Veiligheidsinstructies _5 INSTRUCTIES VOOR HET GEBRUIK VAN DE VAATWASSER Deze vaatwasser is niet bestemd voor commercieel gebruik. Het is bedoeld voor huishoudelijk gebruik en andere soortgelijk werk- en woonomgevingen, zoals:

• Kantoren en showrooms En door bewoners in omgevingen als:

• Hostels en pensions. Het apparaat mag uitsluitend worden gebruikt, zoals uiteengezet in deze gebruikershandleiding, voor het reinigen van huishoudelijk aardewerk en bestek. Elk ander gebruik wordt niet door de fabrikant ondersteund en kan gevaarlijk zijn. De fabrikant is niet verantwoordelijk voor schade als gevolg van verkeerd of onbedoeld gebruik van het apparaat. Gebruik geen oplosmiddelen in de vaatwasser. Explosiegevaar. Zorg dat u geen vaatwasmiddelen inademt of inneemt. Vaatwasmiddelen bevatten irriterende of bijtende ingrediënten die een brandend gevoel in de neus, mond en keel kunnen veroorzaken wanneer ze worden ingeslikt of ademhalingsproblemen kunnen veroorzaken. Raadpleeg onmiddellijk een arts in het geval er vaatwasmiddel is ingeademd of ingeslikt. Laat de deur niet onnodig openstaan, aangezien u hier over kunt struikelen. Ga niet op de openstaande deur zitten of leunen. Hierdoor kan de vaatwasser omkantelen en beschadigd raken en kunt u gewond raken. Gebruik alleen vaatwas- en spoelmiddelen die zijn bedoeld voor huishoudelijke vaatwassers. Gebruik geen afwasmiddel. Gebruik geen sterk zure schoonmaakmiddelen. Vul het spoelmiddelreservoir niet met poeder of een vloeibaar wasmiddel. Hierdoor kan het reservoir ernstig beschadigd raken. Wanneer u het zoutreservoir per ongeluk met poeder of een vloeibaar wasmiddel vult, kan de waterontharder beschadigd raken. Controleer of u het juiste pak met vaatwaszout hebt, voordat u het zoutreservoir vult. Gebruik alleen speciaal grof vaatwaszout voor reactivering, aangezien andere zoutsoorten mogelijk onoplosbare additieven bevatten die een nadelige invloed kunnen hebben op de werking van de ontharder. In een apparaat met een bestekmand (afhankelijk van het model) wordt het bestek beter gedroogd en gereinigd als het bestek met de handgreep naar beneden wordt geplaatst. Om het risico op verwondingen te voorkomen, kunt u messen, vorken enzovoort met de handgreep naar boven plaatsen. Plastic items die niet bestand zijn tegen heet water, zoals plastic wegwerpbekers of plastic bestek en bakjes, moeten niet in de vaatwasser worden gereinigd. Door de hoge temperatuur in de vaatwasser kunnen deze items smelten of vervormen. Bij modellen die zijn voorzien van de functie Uitgestelde start moet u ervoor zorgen dat de dispenser droog is voordat u een vaatwasmiddel toevoegt. Indien nodig veegt u de dispenser droog. Het vaatwasmiddel gaat klonteren wanneer u het in een vochtige dispenser plaatst, waardoor het mogelijk niet goed wordt verspreid. Messen en andere voorwerpen met scherpe punt moeten met de punt naar beneden in het mandje worden geplaatst of plat worden neergelegd. WAARSCHUWING WAARSCHUWING VOORZICHTIG VOORZICHTIG VOORZICHTIG VOORZICHTIG VOORZICHTIG WAARSCHUWING DD68-00093E-07_S03_140430_NL.indd 5 30/4/2014 10:02:596_ Veiligheidsinstructies INSTRUCTIES VOOR HET BESCHERMEN VAN UW KINDEREN Dit apparaat is geen speelgoed! Om het risico op letsel te voorkomen, houdt u kinderen uit de buurt en laat u ze niet in of in de buurt van de vaatwasser of met de bedieningselementen spelen. Ze zijn zich niet bewust van de mogelijke gevaren hiervan. Wanneer u in de keuken werkt, moet er altijd toezicht op de kinderen worden gehouden. Daarnaast bestaat het gevaar dat spelende kinderen zich in de vaatwasser opsluiten. Dit apparaat kan door kinderen vanaf 8 jaar en door personen met een verminderd fysiek, zintuiglijk of mentaal vermogen, of gebrek aan ervaring en kennis, worden gebruikt als ze onder toezicht staan of instructies hebben gekregen omtrent het veilige gebruik van het apparaat en ze de risico's begrijpen. Kinderen mogen niet met het apparaat spelen. Reiniging en onderhoud mogen niet zonder supervisie door kinderen worden uitgevoerd. Oudere kinderen mogen de vaatwasser alleen gebruiken wanneer duidelijk is uitgelegd hoe het apparaat moet worden bediend, ze in staat zijn om het apparaat op een veilige manier te gebruiken en ze zich bewust zijn van de gevaren van verkeerd gebruik. HOUD VAATWASMIDDELEN BUITEN HET BEREIK VAN KINDEREN! Vaatwasmiddelen bevatten irriterende of bijtende ingrediënten die een brandend gevoel in de neus, mond en keel kunnen veroorzaken wanneer ze worden ingeslikt of ademhalingsproblemen kunnen veroorzaken. Houd kinderen uit de buurt van de vaatwasser wanneer de deur openstaat. Er kunnen zich nog wasmiddelrestanten in het apparaat bevinden. Raadpleeg onmiddellijk een arts in het geval er vaatwasmiddel is ingeademd of ingeslikt. INSTRUCTIES VOOR HET INSTALLEREN VAN DE VAATWASSER Controleer het apparaat op zichtbare beschadigingen voordat u het installeert. Gebruik in geen geval een beschadigd apparaat. Een beschadigd apparaat kan gevaarlijk zijn. De vaatwasser mag voor de stroomvoorziening alleen worden aangesloten op een geschikt geschakeld stopcontact. Het stopcontact moet ook nadat de vaatwasser is geïnstalleerd makkelijk bereikbaar zijn, zodat de stroomtoevoer op elk gewenst moment kan worden onderbroken. (Zie het gedeelte “De accessoires controleren” op pagina 10). Er mogen zich geen stopcontacten achter de vaatwasser bevinden. Er kan oververhittings- en brandgevaar ontstaan wanneer de vaatwasser tegen het stopcontact aandrukt. De vaatwasser mag niet worden geïnstalleerd onder een kookplaat. Door de hoge stralingstemperaturen die soms door een kookplaat worden gegenereerd, kan de vaatwasser beschadigd raken. Om dezelfde reden mag het apparaat niet worden geïnstalleerd naast een open vuur of andere apparaten die warmte afgeven, zoals verwarmingselementen enzovoort. Sluit de vaatwasser pas op de netvoeding aan nadat het apparaat volledig is geïnstalleerd en de deurveren goed zijn ingesteld. Controleer voordat u het apparaat aansluit, of de aansluitgegevens op de gegevensplaat (voltage en aangesloten vermogen) overeenkomen met de netvoeding. Bij twijfel raadpleegt u een erkende elektricien. De elektrische veiligheid van dit apparaat kan alleen worden gegarandeerd wanneer het apparaat is aangesloten op een eectief aardingssysteem. Het is belangrijk dat deze standaard veiligheidsvereiste aanwezig is en regelmatig wordt getest. Bij twijfel moet het elektrische systeem in het huis worden gecontroleerd door een erkende elektricien. De fabrikant is niet verantwoordelijk voor de gevolgen van een ondeugdelijk aardingssysteem (bijvoorbeeld een elektrische schok). Gebruik geen stekkerdoos of verlengkabel om het apparaat op de netvoeding aan te sluiten. Als u dit wel doet, kan de vereiste veiligheid van het apparaat niet worden gegarandeerd (bijvoorbeeld het gevaar voor oververhitting). Dit apparaat mag alleen in mobiele installaties, zoals boten, worden geïnstalleerd wanneer er een risicoanalyse is uitgevoerd door een erkende installateur. WAARSCHUWINGWAARSCHUWINGWAARSCHUWINGWAARSCHUWINGWAARSCHUWING VOORZICHTIG WAARSCHUWINGWAARSCHUWINGVOORZICHTIGVOORZICHTIG Veiligheidsinstructies DD68-00093E-07_S03_140430_NL.indd 6 30/4/2014 10:02:59Veiligheidsinstructies _7 De plastic behuizing van de wateraansluiting bevat een elektrisch component. De behuizing mag niet worden ondergedompeld in water. Er bevinden zich elektrische draden in de slang van de waterstop. Kort de waterinlaatslang nooit in, zelfs niet als deze te lang is. Installatie-, onderhouds- en reparatiewerkzaamheden mogen uitsluitend worden uitgevoerd door een erkende en competente persoon, in overeenstemming met de huidige nationale en plaatselijke veiligheidsvoorschriften. Wanneer er reparaties en andere werkzaamheden worden uitgevoerd door een ongekwalificeerde persoon, kan dit gevaar met zich meebrengen. De fabrikant is niet aansprakelijk voor ongeautoriseerd werk. Het geïntegreerde waterproof systeem biedt bescherming tegen waterschade, mits aan de volgende voorwaarden is voldaan:

• De vaatwasser is correct geïnstalleerd en aangesloten op de waterleiding.

• De vaatwasser wordt goed onderhouden en onderdelen die zichtbaar aan vervanging toe zijn, worden vervangen.

• De kraan wordt dichtgedraaid wanneer het apparaat gedurende een langere periode niet wordt gebruikt (bijvoorbeeld tijdens vakanties).

• Het waterproof systeem werkt ook wanneer het apparaat is uitgeschakeld. Het apparaat moet echter wel aangesloten blijven op de stroomvoorziening. Een beschadigd apparaat kan gevaarlijk zijn. Als de vaatwasser beschadigd raakt, schakelt u de netvoeding uit en neemt u contact op met uw dealer of de serviceafdeling. Ongeautoriseerde reparaties kunnen resulteren in onvoorziene gevaren voor de gebruiker. De fabrikant kan hier niet verantwoordelijk voor worden gesteld. Reparaties mogen alleen door een bevoegde servicemonteur worden uitgevoerd. Defecte onderdelen mogen uitsluitend worden vervangen door originele reserveonderdelen. De veiligheid van het apparaat kan alleen worden gegarandeerd wanneer er originele onderdelen worden gebruikt. Sluit de vaatwasser voor onderhoudswerkzaamheden altijd af van de stroomvoorziening (schakel het stopcontact uit en trek de stekker uit het stopcontact). Als de aansluitkabel is beschadigd, moet deze worden vervangen door een speciale kabel. Deze is verkrijgbaar bij de fabrikant. Om veiligheidsredenen mag deze alleen worden geïnstalleerd door de serviceafdeling of een erkende onderhoudsmonteur. In landen met gebieden die worden geplaagd door kakkerlakken of ander ongedierte, moet u ervoor zorgen dat u het apparaat en de omgeving van het apparaat te allen tijde goed schoon houdt. Schade als gevolg van kakkerlakken of ander ongedierte valt niet onder de garantie. In het geval van een defect of voor reinigingsdoeleinden, het apparaat is alleen volledig geïsoleerd van de stroomvoorziening als:

• het stopcontact is uitgeschakeld en de stekker uit het stopcontact is getrokken, of

• wanneer de netvoeding is uitgeschakeld, of

• de hoofdzekering van de netvoeding is verwijderd, of

• de schroefzekering is verwijderd (in landen waar dit van toepassing is). Pas het apparaat op geen enkele wijze aan, tenzij u hier toestemming voor hebt gekregen van de fabrikant. Open nooit de behuizing van het apparaat. Het knoeien met elektrische aansluitingen of onderdelen en mechanische onderdelen is zeer gevaarlijk en kan leiden tot defecten of een elektrische schok. Zolang het apparaat nog onder de garantie valt, moeten eventuele reparaties uitsluitend worden uitgevoerd door een servicemonteur die is geautoriseerd door de fabrikant. Anders komt de garantie te vervallen. Houd bij de installatie van het product zowel boven, links, rechts als achter het product ruimte vrij, zodat er een goede ventilatie mogelijk is. Als er onvoldoende ruimte tussen het product en de gootsteen wordt gelaten, kan de gootsteen beschadigd raken of kan er schimmelvorming ontstaan. Controleer of het hardheidsniveau correct is ingesteld voor de afwasmachine voor uw locatie. (Raadpleeg het gedeelte “Het niveau van de waterhardheid instellen” op pagina 15.) VOORZICHTIG VOORZICHTIG WAARSCHUWING VOORZICHTIG WAARSCHUWING VOORZICHTIG VOORZICHTIG VOORZICHTIG DD68-00093E-07_S03_140430_NL.indd 7 30/4/2014 10:02:598_ Inhoud

9 De onderdelen en het bedieningspaneel controleren 11 Voldoen aan de installatievereisten 12 Uw vaatwasser installeren (alleen voor installatie onder de gootsteen)

15 Het wateronthardingssysteem gebruiken 16 Het geluid in- of uitschakelen 16 Vaatwaszout gebruiken 17 Spoelmiddel gebruiken

18 Richtlijnen voor het wassen van de vaat 18 De manden gebruiken 22 Wasmiddel gebruiken

24 Basisinstructies 24 De programmaselectietoetsen gebruiken 25 De functie Uitgestelde start gebruiken 25 Het digitale display gebruiken 26 Extra functies gebruiken

27 De buitenkant reinigen 27 De binnenkant reinigen 27 De filters schoonmaken 28 De sproeiarmen schoonmaken 29 Uw vaatwasser opslaan

30 Controleer deze punten bij problemen met uw vaatwasser... 32 Informatiecodes PROGRAMMATABEL

34 De vaatwasser op een milieuvriendelijke wijze afdanken 34 Verklaring van conformiteit 34 Specificaties VOOR STANDAARDTEST

Inhoud DD68-00093E-07_S03_140430_NL.indd 8 30/4/2014 10:02:59Uw vaatwasser installeren _9 01 INSTALLATIE Uw vaatwasser installeren Zorg ervoor dat te installateur deze instructies nauwgezet opvolgt voor een veilige en normale werking van uw nieuwe vaatwasser.

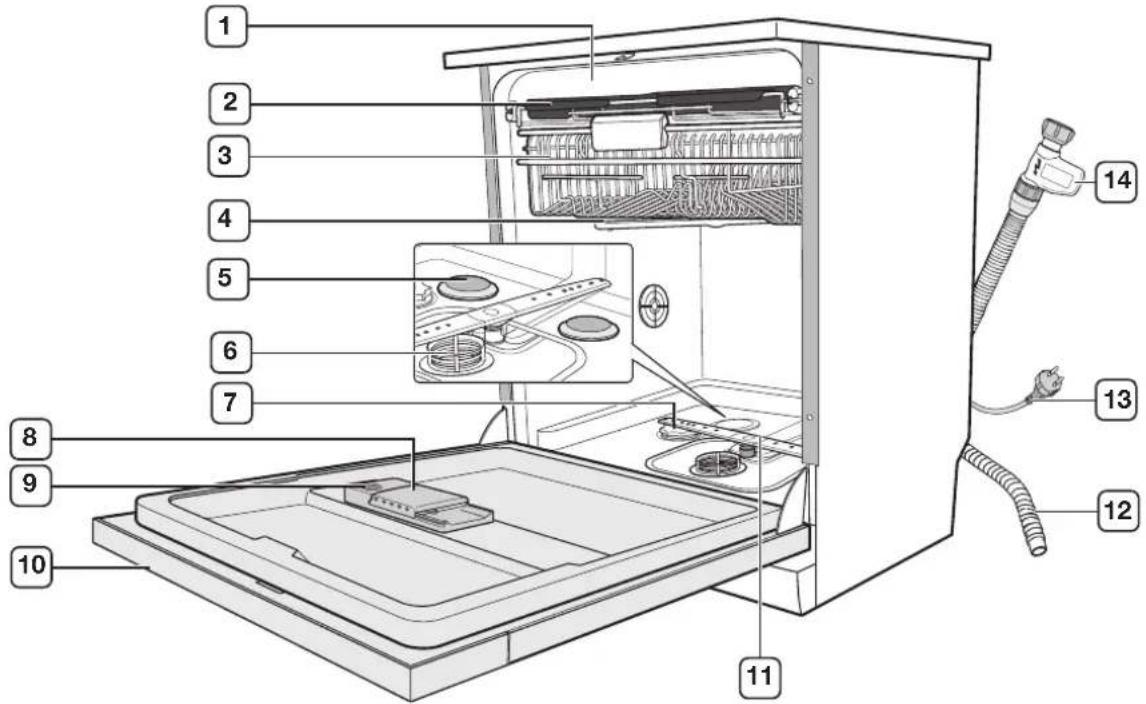

DE ONDERDELEN EN HET BEDIENINGSPANEEL CONTROLEREN

Zodra uw vaatwasser is uitgepakt, controleert u of u alle onderstaande onderdelen hebt ontvangen. Neem contact op met de klantenservice van Samsung of de leverancier wanneer uw vaatwasser tijdens het vervoer is beschadigd of wanneer er onderdelen ontbreken.Houd de verpakking, nadat u de vaatwasser hebt uitgepakt, uit veiligheidsoverwegingen buiten het bereik van kinderen.

Indicatielampje vaatwasprogramma

Programmaselectietoetsen

Indicatielampje Spoelen

Indicatielampje Drogen

Toets Uitgestelde start

Indicatielampje Kinderslot

Toetsen Reinigen/Kinderslot

Indicatie lampje Zout bijvullen

Indicatielampje Spoelmiddel bijvullen

Indicatielampje Uitgestelde start

• Gebruikershandleiding

Voeding en aarding Gebruik geen verlengkabel. Gebruik alleen het netsnoer dat bij de vaatwasser is geleverd. Zorg er bij de installatie voor dat de stroomtoevoer aan de volgende punten voldoet:

• Een zekering van 220-240 V / 50 Hz of een aardlekschakelaar.

• Een aparte zekeringengroep voor uw vaatwasser. Uw vaatwasser moet zijn geaard. Als de vaatwasser niet goed werkt of uitvalt, wordt met aarding de kans op een elektrische schok verminderd doordat de elektrische stroom kan wegvloeien. Uw vaatwasser wordt geleverd inclusief een netsnoer en een geaarde stekker voor gebruik in een correct aangesloten en geaard stopcontact. Sluit de aardedraad niet aan op een plastic buis, gasleiding of warmwaterleiding. Het onjuist aansluiten van de aardgeleider kan een elektrische schok tot gevolg hebben. Raadpleeg een gekwalificeerde elektricien of onderhoudsmonteur als u niet zeker weet of de vaatwasser goed geaard is. Pas de stekker die bij de vaatwasser is geleverd, niet aan. Indien de stekker niet in het stopcontact past, dient u een correct stopcontact te laten installeren door een erkende elektricien. Watertoevoer Het water uit de vaatwasser is niet drinkbaar.

• De vaatwasser kan op een koud- of warmwatertoevoer worden aangesloten, max. 60 ºC.

• De kraan moet zijn voorzien van uitwendig draad van 3/4 inch.

• De waterdruk moet tussen de 0,05 MPa en 0,8 MPa liggen. Bij een lagere waterdruk, werkt de waterinlaatklep mogelijk niet goed, waardoor de vaatwasser kan worden uitgeschakeld. Als de waterdruk te hoog is, moet er mogelijk een drukaflaatkraan worden geïnstalleerd. U kunt het risico van lekkage en waterschade verminderen door:

• De kranen makkelijk toegankelijk te maken.

• De kraan dicht te draaien wanneer de vaatwasser niet gebruikt wordt.

• De leidingen periodiek te controleren op lekkage. Waterstop gebruiken Een waterstop is het perfecte beschermingssysteem tegen lekkage. Een waterstop wordt bevestigd aan de watertoevoerslang en sluit in het geval van schade aan de slang automatisch de watertoevoer af. Een waterstop is een elektrisch component.

• Zorg ervoor dat u de waterstop niet beschadigt.

• Zorg dat u de watertoevoerslang die op de waterstop wordt aangesloten, niet draait of knikt. Draai in het geval van een beschadigde waterstop de kraan dicht en trek onmiddellijk de stekker uit het stopcontact. Zodra u deze maatregelen hebt getroen, neemt u contact op met de klantenservice van Samsung of een erkende installateur. Afvoer Als u een speciale afvoer voor het afwaswater gebruikt, sluit u de afvoerslang aan op een afvoer die zich tussen de 30 cm tot 70 cm boven de grond bevindt. Wanneer de afvoerslang hoger dan 80 cm boven de grond wordt aangesloten, kan er water in de vaatwasser terugstromen of wordt het water niet volledig afgevoerd. WAARSCHUWINGWAARSCHUWINGVOORZICHTIGWAARSCHUWINGVOORZICHTIGVOORZICHTIGVOORZICHTIG DD68-00093E-07_S03_140430_NL.indd 11 30/4/2014 10:03:0012_ Uw vaatwasser installeren Ondergrond Voor de beste prestaties moet uw vaatwasser worden geïnstalleerd op een stevige, vlakke ondergrond. Houten vloeren moeten mogelijk worden verstevigd om de trillingen te minimaliseren. Tapijt en zachte tegels zijn factoren die voor trillingen kunnen zorgen, waardoor uw vaatwasser tijdens het gebruik enigszins kan gaan bewegen. Plaats de vaatwasser nooit op een verhoging of zwakke ondergrond. Omgevingstemperatuur Installeer uw vaatwasser niet op een locatie waar het kan vriezen. Er blijft altijd wat water achter in de veiligheidsklep, pomp en slang van de vaatwasser. Wanneer het water in het apparaat of de slangen bevriest, kan dit leiden tot schade aan het apparaat en de componenten.

UW VAATWASSER INSTALLEREN (ALLEEN VOOR INSTALLATIE

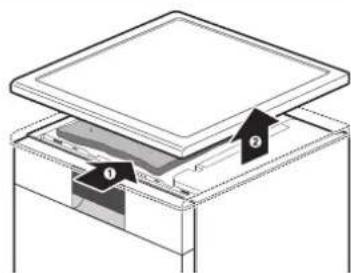

ONDER DE GOOTSTEEN) STAP 1. Het werkblad verwijderen

1. Verwijder de 2 schroeven boven aan de achterkant van de vaatwasser.

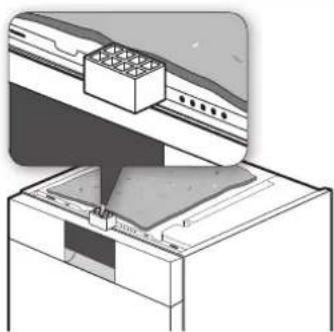

2. Schuif het werkblad achteruit en til het vervolgens ophoog om het te

verwijderen. U kunt het kunststof onderdeel dat het werkblad ondersteunt weggooien. VOORZICHTIG Uw vaatwasser installeren DD68-00093E-07_S03_140430_NL.indd 12 30/4/2014 10:03:00Uw vaatwasser installeren _13 01 INSTALLATIE STAP 2. De vaatwasser waterpas zetten 0-40 mm

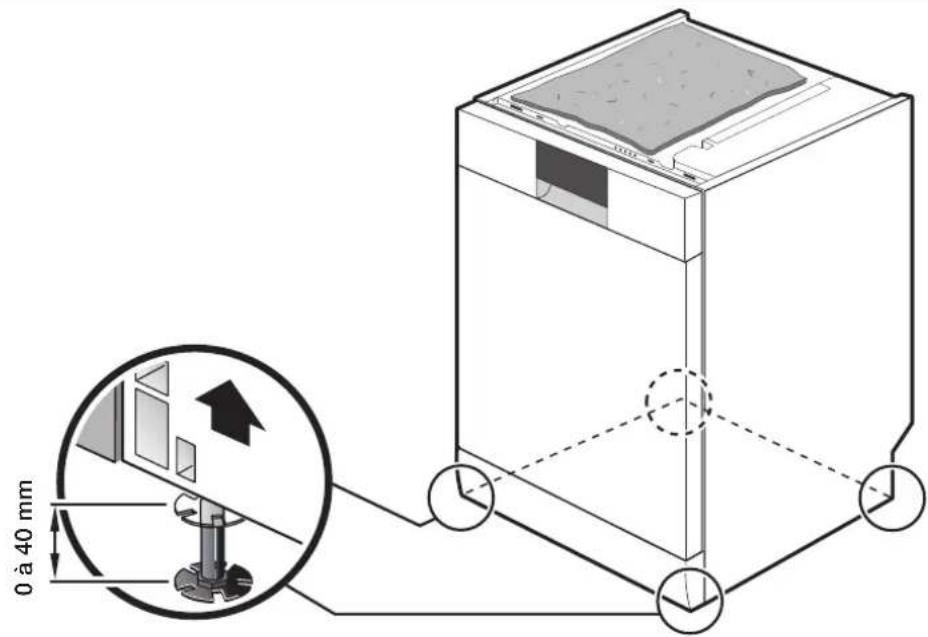

1. U kunt de hoogte van het product aanpassen door de voetjes te verstellen.

- Til de voorkant van het product ietsje omhoog en draai aan de voetjes om de hoogte in te stellen. - Het product is 40 mm in hoogte verstelbaar.

2. Duw het product op zijn plaats onder de gootsteen en gebruik een waterpas om ervoor te zorgen dat

het product waterpas staat. - Zorg ervoor dat de slangen of het netsnoer niet verdraaid zitten als u het product op zijn plaatst duwt onder de gootsteen.

3. Installeer het product zodanig dat er een vrije ruimte van ten minste 4 mm is tussen de bovenkant van

het product en de onderkant van het bovenblad van de gootsteen. Zet het netsnoer na de installatie niet vast met een kabelbinder die een metalen draad bevat. VOORZICHTIG DD68-00093E-07_S03_140430_NL.indd 13 30/4/2014 10:03:0114_ Uw vaatwasser installeren STAP 3. De slangen en elektriciteitskabels aansluiten Min. 30 cm Max. 80cm Max. 80cm

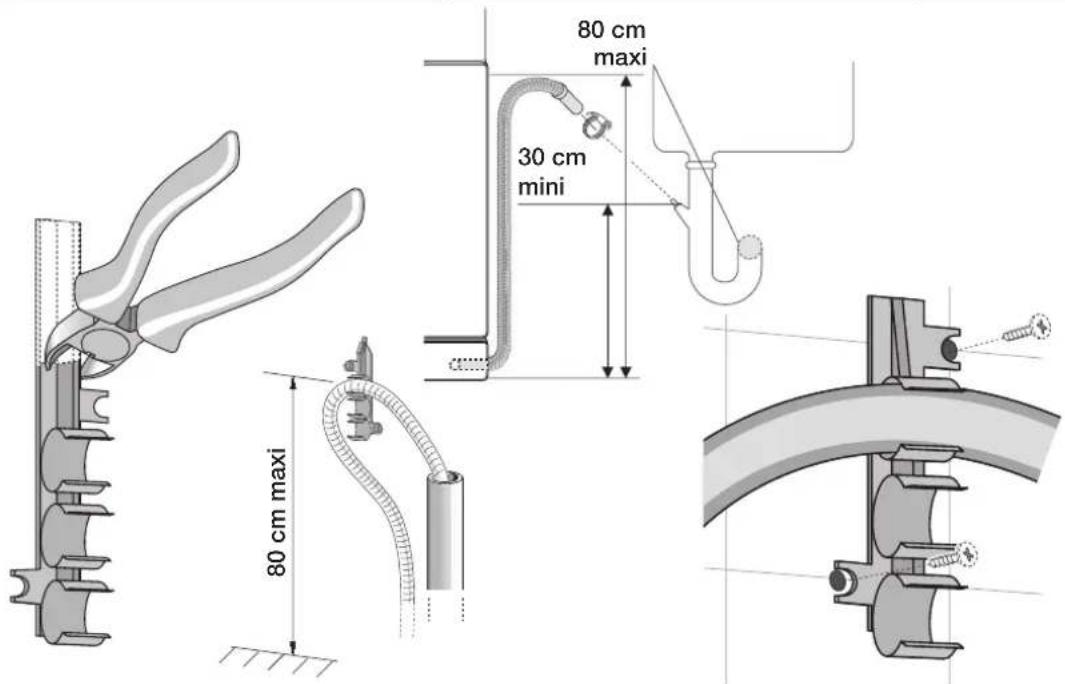

1. Verwijder de slanghouder die aan het product is bevestigd en knip een deel van de houder af (zie

2. Gooi het deel dat u er zojuist hebt afgeknipt, weg en gebruik alleen het gedeelte dat in de afbeelding

3. Bevestig de houder aan de muur door de 2 schroeven vast te draaien.

4. Duw de slang in de bevestigde slanghouder.

Installeer de afvoerslang 30cm tot 80cm boven de onderkant.

5. Sluit de afvoerslang aan op de waterafvoer.

• Zorg er bij het aansluiten van de afvoerslang voor dat deze tijdens de afpompfase niet beweegt.

• Zorg er voor dat de toevoerslang, afvoerslang en het netsnoer niet worden geknikt of gevouwen.

6. Open de deur en verwijder alle schuim, pakpapier en overbodige onderdelen.

7. Schakel de aardlekschakelaar die u bij aanvang van de installatie hebt uitgeschakeld, weer in.

8. Open de waterkraan voor de watertoevoer naar de vaatwasser.

9. Schakel de vaatwasser in, selecteer een programma en voer dit uit.

Controleer of het apparaat goed wordt ingeschakeld en of het apparaat ook water lekt tijdens het gebruik. Als er tijdens het gebruik geen storingen optreden, zet u het apparaat uit en gaat u naar nr. 5 hierboven. Als er wel een storing is opgetreden, schakelt u de vaatwasser uit, draait u de watertoevoerkraan dicht en raadpleegt u de lijst met contactgegevens op de achterzijde van deze handleiding om contact op te nemen met een servicecenter. Controleer beide uiteinden van de aansluitingen van watertoevoerleiding en afvoerslang op waterlekkage. Testrun Zorg dat u uw vaatwasser juist installeert door het wasprogramma Snel of Voorspoelen uit te voeren nadat de installatie is voltooid. VOORZICHTIGVOORZICHTIG Uw vaatwasser installeren DD68-00093E-07_S03_140430_NL.indd 14 30/4/2014 10:03:01Voordat u het product in gebruik neemt _15

Voordat u het product in gebruik neemt

HET WATERONTHARDINGSSYSTEEM GEBRUIKEN

Voor de beste resultaten is er zacht water nodig. Hard water bevat onzuiverheden die een negatieve invloed op de prestaties van het apparaat kunnen hebben. U moet het water ontharden wanneer het water harder is dan 1,0mmol/ℓ (6°d – Duitse hardheid). Hiervoor hebt u het volgende nodig:

• Configuratie van de waterhardheid in overeenstemming met uw gebied. Voor meer informatie over de waterhardheid in uw regio, neemt u contact op met het lokale waterbedrijf. Als de waterhardheid van het water varieert, stelt u de vaatwasser in op de hoogste meetwaarde. Wanneer de waterhardheid bijvoorbeeld varieert van 6,7mmol/ℓ tot 9,0mmol/ℓ, stelt u de vaatwasser in op 9,0mmol/ℓ. De standaardinstelling van de vaatwasser voor de waterhardheid is 3 (4,0-5,5mmol/ℓ). Als de instelling overeenkomt met de waterhardheid in uw regio, hoeft u de instelling niet te wijzigen. Als u het niveau van de waterhardheid moet aanpassen, volgt u de onderstaande instructies. Het niveau van de waterhardheid instellen

1. Houd de toetsen Uitgestelde start en Halve lading ingedrukt en druk vervolgens op de toets

Power (Aan/uit) om de instellingen voor de waterhardheid weer te geven.

2. Zodra u de instelling voor de waterhardheid hebt aangepast, wordt het huidige waterhardheidsniveau

3. Gebruik de toets Halve lading om een waterhardheidsniveau tussen de 0 en 5 te selecteren. (Zie de

onderstaande tabel voor de waterhardheidsinstellingen in uw regio.) Als het waterhardheidsniveau in uw regio zeer laag is, hoeft u geen vaatwaszout te gebruiken. U stelt de waterhardheid voor de vaatwasser echter in op 0.

4. Als u de waterhardheidsinstellingen wilt sluiten, drukt u op de toets Power (Aan/uit) .

Waterhardheidstabel De hardheid van het water wordt uitgedrukt in de Duitse hardheid (°dH), de Franse hardheid (°TH) of mmol/ℓ (internationale eenheid voor de waterhardheid). Niveau Waterhardheid Regeneratie ontharder/ vaatwasprogramma (ECO-programma) Zouttoevoer ºdH ºTH mmol/ℓ Bereik 0 <6 <10 <1,0 Geen recirculatie Nee Nee 1 6~14 10~25 1~2,5 1/8 Ja Ja 2 14~23 25~40 2,5~4,0 1/5 Ja Ja 3 23~31 40~55 4,0~5,5 1/3 Ja Ja 4 31~40 55~70 5,5~7,0 1/2 Ja Ja 5 >40 >70 >7,0 1/1 Ja Ja DD68-00093E-07_S03_140430_NL.indd 15 30/4/2014 10:03:0216_ Voordat u het product in gebruik neemt

HET GELUID IN- OF UITSCHAKELEN

1. Houd de toetsen Uitgestelde start en Halve lading ingedrukt en druk vervolgens op de toets

Power (Aan/uit) om de functie Geluid aan/uit in of uit te schakelen.

2. Druk op de toets Reinigen om de functie Geluid aan/uit in of uit te schakelen.

- Als het indicatielampje ‘Spoelmiddel bijvullen ’ brandt, is de functie Geluid aan ingeschakeld. - Als het indicatielampje ‘Spoelmiddel bijvullen ’ wordt uitgeschakeld, is de functie Geluid uit ingeschakeld. Wanneer de functie Geluid uit is ingeschakeld en er een fout optreedt, wordt er wel een foutmeldingssignaal weergegeven.

3. Om de instellingen voor Geluid aan/uit te sluiten, drukt u op de toets Power (Aan/uit) .

VAATWASZOUT GEBRUIKEN Het zoutreservoir vullen Om het water te ontharden, moet u het zoutreservoir met vaatwaszout vullen. Gebruik alleen vaatwaszout. Gebruik geen andere soorten zout of oplosmiddelen. Hiermee kunt u het zoutreservoir en het wateronthardingssysteem beschadigen. Vul het zoutreservoir altijd vlak voordat u een van de volledige vaatwasprogramma’s uitvoert om corrosie door overmatig zout of zout water te voorkomen.

2. Draai het deksel van het zoutreservoir open door deze tegen de klok in

3. Vul het zoutreservoir met water (alleen nodig wanneer u het apparaat voor het

4. Voeg het vaatwaszout toe.

Het vaatwaszoutreservoir heeft een capaciteit van ongeveer 1kg. Voeg niet te veel zout aan het reservoir toe.

5. Verwijder het overtollige zout rond de opening van het zoutreservoir en de

afdichting. Als het overtollige zout niet wordt verwijderd, sluit het deksel van het reservoir mogelijk niet goed af en kan er zout water in de vaatwasser vloeien. Dit heeft een negatieve invloed op de prestaties. VOORZICHTIGVOORZICHTIGVOORZICHTIGVOORZICHTIG Voordat u het product in gebruik neemt DD68-00093E-07_S03_140430_NL.indd 16 30/4/2014 10:03:03Voordat u het product in gebruik neemt _17

6. Draai het deksel van het zoutreservoir goed vast door deze met de klok mee te

draaien. U wordt aangeraden de functie Voorspoelen uit te voeren om de trommel te reinigen wanneer u een grote hoeveelheid zout of zout water in de binnenste trommel hebt gemorst. Achterblijvende zoutkorrels of zout water kunnen corrosie veroorzaken. Afhankelijk van de grootte van de zoutkorrels kan het even duren voordat het zout is opgelost en het indicatielampje ‘Zout bijvullen ’ wordt uitgeschakeld. Het indicatielampje voor het bijvullen van zout controleren Als het indicatielampje ‘Zout bijvullen ’ brandt, volgt u de bovenstaande procedure om vaatwaszout toe te voegen. Wanneer het indicatielampje ‘Zout bijvullen ’ brandt, betekent dit dat u vanaf dat moment nog drie vaatwasprogramma's kunt uitvoeren. SPOELMIDDEL GEBRUIKEN Het spoelmiddelreservoir vullen Zodra het indicatielampje op het bedieningspaneel voor het bijvullen van spoelmiddel gaat branden, moet u spoelmiddel toevoegen. Uw vaatwasser is alleen geschikt voor het gebruik van vloeibaar spoelmiddel. Wanneer u een spoelmiddel in poedervorm gebruikt, raakt de reservoiropening verstopt en werkt de vaatwasser niet meer naar behoren. Spoelmiddel verbetert de droogprestaties van uw vaatwasser. Gebruik geen gewoon wasmiddel in het spoelmiddelreservoir.

1. Draai het deksel van het spoelmiddelreservoir open door deze tegen

de klok in te draaien.

2. Vul het spoelmiddelreservoir met spoelmiddel.

Gebruik het kijkglas wanneer u het reservoir met spoelmiddel vult. Vul het reservoir maximaal bij tot aan het spoelmiddelniveau, aangezien het reservoir anders kan overstromen tijdens het gebruik van de vaatwasser. Verwijder eventueel overgelopen spoelmiddel met een doek, om overmatige schuimvorming bij de volgende cyclus te voorkomen.

3. Stel voor de spoelmiddelinstelling een waarde tussen de 1 en 6 in. Hoe

hoger het niveau, hoe meer spoelmiddel er wordt gebruikt. Als u problemen hebt om het spoelmiddelniveau in te stellen, kunt u een munt gebruiken om de knop te draaien.

4. Draai het deksel van het spoelmiddelreservoir dicht door deze met de

klok mee te draaien. VOORZICHTIGVOORZICHTIGVOORZICHTIG DD68-00093E-07_S03_140430_NL.indd 17 30/4/2014 10:03:0418_ Uw vaatwasser laden Uw vaatwasser laden RICHTLIJNEN VOOR HET WASSEN VAN DE VAAT Volg deze eenvoudige richtlijnen voor de beste resultaten en om energie te besparen. Voordat u de vaat laadt Ontdoe de vaat van voedselresten, zoals botten, vruchtzaad enz., en afval, zoals tandenstoker, papieren servetten enz. Voedselresten en afval kunnen uw vaat beschadigen, lawaai maken of zelfs resulteren in een defect aan het apparaat. Was geen items die zijn bedekt met as, zand, wax, smeerolie of verf. Deze materialen beschadigen het apparaat en as lost niet op en wordt alleen maar verspreid. Items die niet geschikt zijn voor de vaatwasser

• Koper, brons, tin, ivoor en aluminium items of items die zijn voorzien van een kleefmiddel

• Niet-hittebestendige plasticsoorten

• Handwerk, antiek, waardevolle vazen en decoratief glaswerk

• Op glazuur aangebrachte kleuren

• Houten bestek en aardewerk of items met houten onderdelen

• Fijn glaswerk of glaswerk dat loodkristal bevat Zilverwerk dat in aanraking komt met voedsel dat zwavel bevat, kan verkleuren. Bijvoorbeeld eigeel, uien, mayonaise, mosterd, vis, visnat en marinades.

• Wanneer glazen regelmatig worden gewassen, kunnen ze dof worden. Gebruik de vaatwasser niet voor fijn glaswerk of glaswerk dat loodkristal bevat. Aluminium componenten (bijvoorbeeld vetfilters) moeten niet worden gereinigd met bijtende, alkalinehoudende reinigingsmiddelen. Deze kunnen het materiaal beschadigen of in extreme gevallen een chemische reactie veroorzaken. Gebruik alleen items, bijvoorbeeld glazen, porselein en bestek, die de fabrikant als vaatwasserbestendig aanmerkt.

Hanteren van de manden Gebruik niet overmatig veel kracht om de manden uit of in te schuiven. Als u dit wel doet, kunt u de manden en de items in de manden beschadigen. VOORZICHTIG WAARSCHUWING WAARSCHUWINGVOORZICHTIGDD68-00093E-07_S03_140430_NL.indd 18 30/4/2014 10:03:04Uw vaatwasser laden _19 03 LADEN De bovenste mand gebruiken Gebruik de bovenste mand voornamelijk voor kleine, lichte of fijne items, zoals kopjes, schotel, dessertkommen, enz. De bovenste mand bijstellen U kunt de hoogte van de bovenste mand aanpassen om extra ruimte te creëren voor grote items in de bovenste of onderste mand. Verwijder alle items uit de kopjesrekken voordat u de hoogte aanpast. Als u dit niet doet, kunt u de items en de mand beschadigen.

1. Trek de bovenste mand naar buiten.

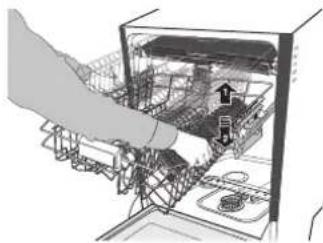

2. De bovenste mand verhogen: houd de bovenste mand aan beide

zijden vast en trek de mand voorzichtig zo ver mogelijk naar buiten.

3. De bovenste mand verlagen: houd de bovenste mand aan beide

zijden vast en til de mand iets op. Duw de mand vervolgens voorzichtig omlaag. Wanneer u de hoogte aanpast, moet u ervoor zorgen dat de bovenste sproeiarm de vaat in de onderste mand niet raakt wanneer deze draait. Zorg ervoor dat de bovenste mand waterpas is. Als de bovenste mand scheef wordt geplaatst, kan de deur niet volledig worden gesloten en levert dit problemen op met de bediening van de vaatwasser. Til de bovenste mand niet slechts aan één kant op. Wanneer u dit doet, kan de deur niet volledig worden gesloten en resulteert dit in problemen met de bediening van de vaatwasser. De onderste mand gebruiken Gebruik de onderste mand voor grote borden en zware items als serveerborden, pannen, potten, kommen enz. Kleine items als schotels kunnen ook in de onderste mand worden geplaatst. Plaats geen fijn glaswerk in de onderste mand. VOORZICHTIG VOORZICHTIG VOORZICHTIG VOORZICHTIG DD68-00093E-07_S03_140430_NL.indd 19 30/4/2014 10:03:0520_ Uw vaatwasser laden De scharnierende pinnen gebruiken Met de scharnierende pinnen kunt u ruimte voor grote items in de onderste mand maken.

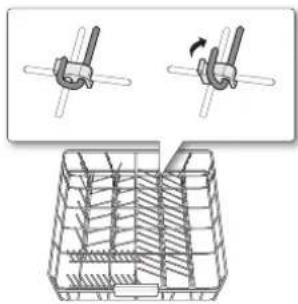

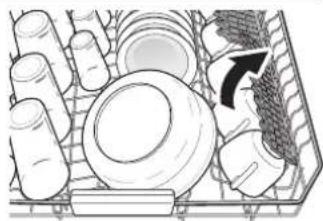

1. U kunt de scharnierende pinnen plat naar beneden duwen.

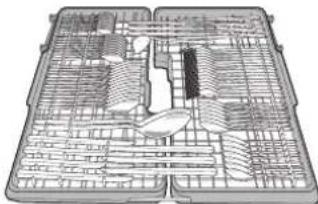

De bestekbak gebruiken (DW-FG720, D154, DW5363PGB, D156) De inzetstukken van de bestekbak kunnen worden verwijderd. U kunt bijvoorbeeld één kant van de inzetstukken verwijderen om ruimte te maken voor grote items in de bovenste mand.

1. Plaats het bestek zoals wordt weergegeven in de afbeelding.

2. Bevestig de inzetstukken aan de bestekbak.

Wanneer u grote items in de bak plaatst, kunnen deze de bovenste sproeiarm belemmeren. Als de grepen van de lepels niet in de houders passen, plaatst u ze andersom.

3. Verwijder de inzetstukken van de bestekbak na afloop van het

programma. Uw vaatwasser laden DD68-00093E-07_S03_140430_NL.indd 20 30/4/2014 10:03:06Uw vaatwasser laden _21 03 LADEN De bestekmand gebruiken (DW-FG520, D153, DW5343TGB, D155) De bestekmand is voorzien van een deksel met openingen, zodat de messen, lepels of vorken in afzonderlijke stands kunnen worden geplaatst om te voorkomen dat ze beschadigen of verkleuren.

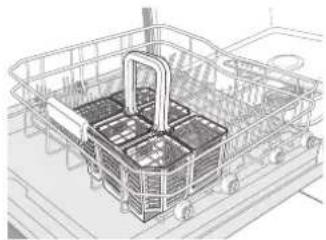

1. Plaats de verschillende typen bestek zoals wordt weergegeven in de

afbeelding. Plaats messen met het oog op de veiligheid in het messenrek. (op bepaalde modellen) (Uw vaatwasser is mogelijk niet voorzien van het messenrek dat wordt beschreven)

2. Plaats de bestekbak in de onderste mand.

Als u slechts een kleine hoeveelheid bestek afwast, kunt u de bestekmand uit elkaar halen en één kant gebruiken. Plaats geen lange items in de bestekmand. Wanneer de greep te lang is, kan deze de bovenste sproeiarm belemmeren. De bestekmand kan ook worden gebruikt met het deksel open.

1. Licht het deksel op en bevestig deze aan het handvat, zoals wordt

weergegeven in de afbeelding. Als u de mand in tweeën wilt delen, trekt u de ene kant van de bestekmand in de richting van de pijl (zie afbeelding) terwijl u de andere kant vasthoudt. VOORZICHTIG DD68-00093E-07_S03_140430_NL.indd 21 30/4/2014 10:03:0722_ Uw vaatwasser laden De kopjesrekken gebruiken U kunt kopjes, kleine items en lang kookgerei op de kopjesrekken plaatsen. Dit is ook een handige manier om wijnglazen af te wassen. Plaats de wijnglazen op de pinnen van de kopjesrekken. Wanneer de kopjesrekken niet worden gebruikt, kunnen ze ook omhoog worden geklapt. Pas de hoogte van de bovenste mand niet aan wanneer glashouders omhoog staan. In dat geval kunt u de bovenste lade niet naar binnen schuiven. WASMIDDEL GEBRUIKEN Voor alle vaatwasprogramma's, met uitzondering van Voorspoelen , moet u een afwasmiddel in het vaatwasmiddelcompartiment gebruiken. Gebruik voor de beste prestaties de juiste hoeveelheid vaatwasmiddel voor het programma. Gebruik alleen vaatwasmiddelen. Gewone wasmiddelen produceren te veel schuim en hebben een negatieve invloed op de prestaties van de vaatwasser of kunnen ervoor zorgen dat de vaatwasser niet meer naar behoren werkt. Adem of slik geen vaatwasmiddelen in. Vaatwasmiddelen bevatten irriterende en bijtende chemicaliën die ademhalingsproblemen kunnen veroorzaken. Als u de dampen van een vaatwasmiddel hebt ingeademd of het middel hebt ingeslikt, raadpleegt u onmiddellijk een arts. Houd vaatwasmiddelen buiten het bereik van kinderen. Het vaatwasmiddelbakje vullen

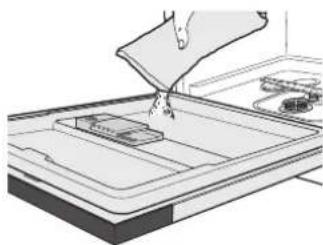

1. Open het klepje van het vaatwasmiddelbakje door de vergrendeling

omlaag te drukken. Het klepje staat na afloop van een vaatwasprogramma altijd open.

2. Vul het vaatwasmiddelbakje voor het hoofdprogramma met de

aanbevolen hoeveelheid vaatwasmiddel.

3. Sluit het klepje door dit naar links en vervolgens omlaag te duwen.

VOORZICHTIGVOORZICHTIGWAARSCHUWINGWAARSCHUWING Uw vaatwasser laden DD68-00093E-07_S03_140430_NL.indd 22 30/4/2014 10:03:08Uw vaatwasser laden _23 03 LADEN

4. Voor een betere reiniging, met name als uw sterk vervuilde items hebt,

doet u een kleine hoeveelheid vaatwasmiddel (ongeveer 8g) op de deur. Dit wordt gebruikt tijdens het voorspoelen. Vaatwastabletten gebruiken U kunt ook 2-in-1, 3-in-1 of 4-in-1 vaatwastabletten gebruiken. Vaatwastabletten bevatten, afhankelijk van het type, een combinatie van een vaatwasmiddel, een spoelmiddel en/of vaatwaszout. Raadpleeg de instructies van de fabrikant voordat u een vaatwastablet gebruikt en controleer of deze geschikt is voor de waterhardheid in uw regio.

1. Druk de vergrendeling van het vaatwasmiddelbakje open en open het

klepje van het vaatwasmiddelbakje.

2. Plaats het vaatwastablet in het vaatwasmiddelbakje voor het

hoofdprogramma en sluit het klepje.

3. Druk op het bedieningspaneel op de toets Vaatwastabletten om

Plaats niet te veel vaat in de manden.

3. Zorg ervoor dat de sproeiarmen niet worden belemmerd.

4. Vul het doseerbakje in de deur met de juiste hoeveelheid vaatwasmiddel (indien nodig).

5. Druk op de toets Power (Aan/uit) om de vaatwasser in te schakelen.

6. Gebruik de toets PROG. (PROGRAMMA) om een programma te selecteren dat geschikt is voor

het type lading. (Zie het gedeelte “De programmaselectietoetsen gebruiken” op pagina 24.) Het indicatielampje voor het geselecteerde programma gaat branden.

7. Selecteer eventueel aanvullende functies.

De bijbehorende indicatielampjes gaan branden.

8. Druk op de toets Start/Reset en sluit de deur om het programma te starten.

9. Als de wasbeurt is voltooid, hoort u een geluidssignaal.

De stroom wordt na 10 minuten automatisch uitgeschakeld.

10. Haal de vaatwasser leeg.

Verwijder eerst de vaat uit de onderste mand, vervolgens uit de bovenste mand en dan de bestekbak (indien geladen). Zodoende voorkomt u dat er water uit de bovenste mand op de items in de onderste mand drupt.

DE PROGRAMMASELECTIETOETSEN GEBRUIKEN

Gebruik de toets PROG. (PROGRAMMA) om een programma te selecteren dat geschikt is voor het type lading en de mate van vervuiling. Symbool Programma Beschrijving Intensief 70ºC Sterk vervuilde items, zoals potten en pannen Auto 40tot65ºC (DW-FG720, D154, DW5363PGB, D156, DW5343TGB, D155) Licht tot zwaar vervuilde dagelijkse items, automatische detectie van de mate van vervuiling Normaal 65ºC (DW-FG520, D153) Normaal vervuilde dagelijkse items Express 65ºC Normaal vervuilde dagelijkse items, met een kort programma ECO 45ºC Normaal vervuilde dagelijkse items, met gereduceerd energie- en waterverbruik Snel 50ºC Licht vervuild met zeer kort programma Fijn 40ºC Licht vervuilde fijne items Voorspoelen (DW-FG720, D154, DW5363PGB, D156) Koud spoelen om het vuil te verwijderen op vaat die al langere tijd staat of om de opgedroogde vaat te weken voordat er een ander programma wordt uitgevoerd. De functie Voorspoelen gebruiken (DW-FG520, D153, DW5343TGB, D155) Druk op de toets Voorspoelen om de functie Voorspoelen te gebruiken. VOORZICHTIG DD68-00093E-07_S03_140430_NL.indd 24 30/4/2014 10:03:10Uw vaatwasser bedienen _25 04 GEBRUIK Een programma onderbreken Als u de deur opent terwijl er een programma wordt uitgevoerd, wordt het programma tijdelijk onderbroken. Als u het programma wilt hervatte, sluit u de deur. Het water in de vaatwasser kan zeer heet zijn. Open de deur daarom alleen als dit absoluut noodzakelijk is en ga uiterst voorzichtig te werk. Een programma wijzigen Als het programma al is gestart en u dit wilt wijzigen, volgt u de onderstaande instructies: Als het klepje van het vaatwasmiddelbakje al is geopend, moet u het programma niet meer wijzigen.

1. Open de deur om het programma te onderbreken.

2. Houd de toets Start/Reset 3 seconden ingedrukt om het programma te resetten.

• Zodra het programma is gereset, wordt het water in de vaatwasser afgevoerd. Dit duurt ongeveer 1 minuut. Zodra het water is afgevoerd, kunt u een ander programma selecteren.

• Als u het afvoerproces wilt overslaan, drukt u op de toets Power (Aan/uit) om de vaatwasser uit te schakelen. Vervolgens drukt u nogmaals op de toets om de vaatwasser weer in te schakelen. U moet de aanvullende functies opnieuw selecteren.

3. Selecteer een ander programma en druk op de toets Start/Reset .

4. Sluit de deur om het nieuwe programma te starten.

DE FUNCTIE UITGESTELDE START GEBRUIKEN

U kunt de vaatwasser zodanig instellen dat het geselecteerde programma op een later tijdstip wordt gestart. Hiervoor selecteert u een vertraging tussen 1 en 24 uur (met intervallen van 1 uur).

1. Open de deur en laad de manden.

2. Vul het doseerbakje in de deur met de juiste hoeveelheid vaatwasmiddel (indien nodig).

3. Druk op de toets Power (Aan/uit) om de vaatwasser in te schakelen.

4. Selecteer het programma en de functies.

5. Gebruik de toets Uitgestelde start om een vertragingstijd op te geven.

6. Druk op de toets Start/Reset . Het indicatielampje voor Uitgestelde start brandt en de klok

begint met aftellen.

7. Als u de functie Uitgestelde start wilt uitschakelen, houdt u de toets Start/Reset 3 seconden

ingedrukt om het programma te resetten.

HET DIGITALE DISPLAY GEBRUIKEN

Het digitale display toont u de resterende tijd voor het vaatwasprogramma, statusinformatie (Uitgestelde start, Zout bijvullen, Spoelmiddel bijvullen en Kinderslot) en foutcodes. Als er tijdens het gebruik van de vaatwasser een fout optreedt, wordt de code voor de fout weergegeven en klinkt er een piepsignaal. Zie het gedeelte “Informatiecodes” op pagina 32. Tijdweergave In het gedeelte met de tijdweergave kunt u zien hoe lang het nog duurt (in uren en minuten) voordat het geselecteerde programma is voltooid. De resterende tijd kan variëren, zelfs voor hetzelfde programma. Dit verschil kan worden veroorzaakt door een verschil in de watertemperatuur, de reactiveringscyclus en de grootte en staat van de lading. VOORZICHTIG DD68-00093E-07_S03_140430_NL.indd 25 30/4/2014 10:03:1026_ Uw vaatwasser bedienen Indicatie lampje Zout bijvullen Als het indicatielampje ‘Zout bijvullen ’ brandt, betekent dit dat het vaatwaszout in de vaatwasser bijna op is en moet worden bijgevuld. Voor het bijvullen van het zoutreservoir, zie het gedeelte “Het zoutreservoir vullen” op pagina 16. Indicatielampje Spoelmiddel bijvullen Als het indicatielampje ‘Spoelmiddel bijvullen ’ brandt, betekent dit dat het spoelmiddel in de vaatwasser bijna op is en moet worden bijgevuld. Voor het bijvullen van het spoelmiddelreservoir, zie het gedeelte “Het spoelmiddelreservoir vullen” op pagina

Intensieve zone (DW-FG720, D154, DW5363PGB, D156) Gebruik deze functie voor moeilijk te reinigen, sterk vervuilde vaat, potten en pannen en vaat met veel olie. Plaats de items boven de sproeischijven in de intensieve zone (Zie het gedeelte “De onderdelen en het bedieningspaneel controleren” op pagina 9) en druk op de toets Intensieve zone . Halve lading Gebruik voor een kleine lading met een beperkt aantal items alleen de bovenste of onderste mand om energie te besparen. Druk op de toets Halve lading om de bovenste of onderste mand te selecteren. Vaatwastabletten Als u 2-in-1, 3-in-1 of 4-in-1 vaatwastabletten wilt gebruiken, selecteert u een programma en drukt u op de toets Vaatwastabletten . (De functie Vaatwastabletten is beschikbaar voor alle programma's, met uitzondering van Voorspoelen .) Als u de functie Vaatwastabletten selecteert, wordt het indicatielampje ‘Spoelmiddel bijvullen ’ uitgeschakeld. Reinigen Druk op de toets Reinigen voor de best mogelijke hygiëne in uw vaatwasser. Bij de laatste spoelbeurt wordt het water enkele minuten tot 70ºC verwarmd. Deze functie is beschikbaar voor alle programma's, met uitzondering van Voorspoelen en Fijn . Kinderslot Met de functie Kinderslot worden alle toetsen vergrendeld, zodat de geselecteerde programma's niet kunnen worden gewijzigd. In- en uitschakelen Als u de functie Kinderslot wilt in- of uitschakelen, houdt u de toets Reinigen 3 seconden ingedrukt. Het indicatielampje ‘Kinderslot ’ gaat branden om aan te geven dat de functie Kinderslot is geactiveerd. Wanneer u de functie Kinderslot inschakelt, worden alle toetsen vergrendeld. Uw vaatwasser bedienen DD68-00093E-07_S03_140430_NL.indd 26 30/4/2014 10:03:10Uw vaatwasser reinigen en onderhouden _27

05 REINIGING EN ONDERHOUD

Uw vaatwasser reinigen en onderhouden Als u de vaatwasser goed schoonhoudt, resulteert dit in betere prestaties, voorkomt u onnodige reparaties en verlengt u de levensduur.

DE BUITENKANT REINIGEN

Wanneer u op de vaatwasser morst, kunt u de vaatwasser het beste meteen schoonmaken. Gebruik een zachte, vochtige doek om de gemorste stoen en stof van het bedieningspaneel te vegen. Gebruik geen benzeen, wax, thinner, bleekmiddel of alcohol. Deze chemicaliën kunnen de binnenwanden van de vaatwasser verkleuren en vlekken veroorzaken. Reinig de vaatwasser niet door er water over te sprenkelen. Zorg er met name voor dat de elektrische componenten niet in contact komen met water. Als uw vaatwasser is voorzien van een roestvrij stalen deurpaneel, gebruikt u een zachte doek en een speciaal reinigingsmiddel voor roestvrij stalen huishoudelijke apparaten of een vergelijkbaar product om de deur te reinigen.

DE BINNENKANT REINIGEN

In het geval van kalkaanslag of vetresten aan de binnenkant, verwijdert u deze met een vochtige doek of vult u het vaatwasmiddelbakje met een vaatwasmiddel en voert u het programma met de hoogste spoeltemperatuur uit, zonder dat u items in de vaatwasser plaatst. Verwijder de afdichting aan de voorzijde niet. Wanneer u de afdichting verwijdert, kan er lekkage ontstaan of functioneert de vaatwasser niet naar behoren.

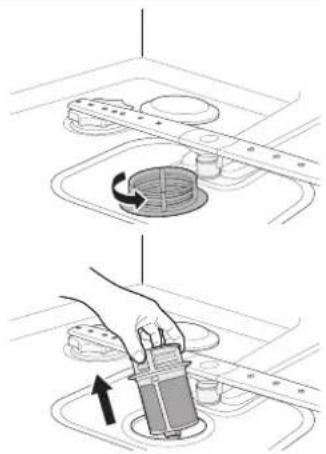

2. Draai de filterhouder tegen de klok in om deze te verwijderen.

3. Verwijder het fijne filter (plat rechthoekig).

VOORZICHTIGVOORZICHTIGVOORZICHTIGDD68-00093E-07_S03_140430_NL.indd 27 30/4/2014 10:03:1128_ Uw vaatwasser reinigen en onderhouden

4. Demonteer het groe filter en microfilter.

5. Verwijder al het vuil of andere resten van de filters en spoel ze af onder

6. Monteer de filters in de omgekeerde volgorde, plaats de filterhouder

terug en draai de houder vast door deze met de klok mee te draaien. Als de filterhouder niet goed wordt vastgedraaid, heeft dit een negatieve invloed op de prestaties.

DE SPROEIARMEN SCHOONMAKEN

Als de vaatwasser niet goed presteert of de sproeiarmen verstopt lijken, reinigt u de sproeiarmen. Verwijder de sproeiarmen voorzichtig, aangezien deze makkelijk kunnen breken. Schakel de vaatwasser uit voordat u de sproeiarmen verwijdert. De sproeiarmen schoonmaken

1. De inzetstukken van de bestekbak verwijderen (DW-FG720, D154,

DW5363PGB, D156) (Zie het gedeelte “De manden gebruiken” op pagina 18.)

2. Draai de hendel op het midden van de bovenste sproeiarm tegen de

klok in om de arm te los te koppelen.

3. Verwijder de moer waarmee de sproeiarm en is bevestigd, en verwijder

5. Trek de onderste sproeiarm met een ferme ruk omhoog om deze te

6. Gebruik een puntig voorwerp, zoals een tandenstoker, om voedselresten

uit de jets van de sproeiarm te verwijderen.

7. Spoel de sproeiarmen grondig af onder stromend water.

Als u de vaatwasser voor langere tijd moet opslaan, moet u eerst al het water uit het apparaat afvoeren en vervolgens de waterslang loskoppelen. Als er water in de slangen of de interne componenten achterblijft voordat u de vaatwasser opslaat, kan deze beschadigd raken. Nadat u het water hebt afgevoerd en de vaatwasser hebt losgekoppeld, moet u de watertoevoerkraan dichtdraaien en de stroomonderbreker uitschakelen. DD68-00093E-07_S03_140430_NL.indd 29 30/4/2014 10:03:1230_ Problemen oplossen en informatiecodes Problemen oplossen en informatiecodes CONTROLEER DEZE PUNTEN BIJ PROBLEMEN MET UW VAATWASSER...

PROBLEEM MOGELIJKE OORZAAK OPLOSSING

Het apparaat start niet. De deur is niet volledig gesloten. De toets Start/Reset is niet geselecteerd. Controleer of de deur volledig is gesloten en vergrendeld. Druk op de toets Start/Reset voordat u de deur sluit. Er is geen programma geselecteerd. Selecteer een programma. Het netsnoer is niet correct aangesloten. Sluit het netsnoer aan. Er wordt geen water toegevoerd. Controleer of de watertoevoerkaan is geopend. Het bedieningspaneel is vergrendeld. Schakel de functie Kinderslot uit om het bedieningspaneel te ontgrendelen. Er hangt een nare geur. Na het laatste programma is er water achtergebleven. Vul het vaatwasmiddelbakje zonder vaat te laden en voer het programma Auto uit om de vaatwasser te reinigen. Er is water achtergebleven nadat het programma is beëindigd. De afvoerslang is geknikt of verstopt. Trek de slang recht en ontstop deze. Er blijven voedselresten achter op de vaat. Er is een verkeerd programma geselecteerd. Selecteer op basis van de instructies in deze handleiding een programma dat geschikt is voor de mate van vervuiling van de vaat. Het filter is vuil of niet goed bevestigd. Maak het filter schoon en zorg ervoor dat de filters goed worden bevestigd. Er wordt geen of onvoldoende vaatwasmiddel gebruikt. Gebruik een automatisch vaatwasmiddel of gebruik meer vaatwasmiddel. De waterdruk is te laag. De waterdruk moet tussen de 0,05 en 0,8MPa liggen. De jets van de sproeiarmen zitten verstopt. Maak de sproeiarmen schoon. De vaat is niet goed geladen. Sorteer de vaat zodanig dat het water overal bij kan zorg dat de sproeiarmen of het doseerbakje niet worden belemmerd. Het water is te hard. Controleer of het indicatielampje voor het bijvullen van vaatwaszout brandt en voeg indien nodig vaatwaszout toe. DD68-00093E-07_S03_140430_NL.indd 30 30/4/2014 10:03:12Problemen oplossen en informatiecodes _31 06 PROBLEMEN OPLOSSEN

PROBLEEM MOGELIJKE OORZAAK OPLOSSING

De vaat droogt niet goed. Er bevindt zich geen of onvoldoende spoelmiddel in het spoelmiddelreservoir. Controller het spoelmiddelreservoir en voeg indien nodig spoelmiddel toe. Controleer de spoelmiddelinstellingen. Er zijn vaatwastabletten gebruikt zonder dat de functie Vaatwastabletten is geselecteerd. Selecteer de functie Vaatwastabletten of gebruik een spoelmiddel. Er blijft water achter in glazen en kopjes met een holle bodem. Dit water kan overlopen op andere voorwerpen bij het leeghalen van de vaatwasser. Na het voltooien van de cyclus haalt u eerst het onderste rek leeg en vervolgens het bovenste. Zo voorkomt u dat water van het bovenste rek op de vaat in het onderste rek druppelt. De vaatwasser maakt lawaai. De vaatwasser laat een piepsignaal horen wanneer het klepje van het doseerbakje wordt geopend en tijdens de beginfase van het afpompen. Dit is normaal. De vaatwasser staat niet waterpas. Zorg ervoor dat de vaatwasser waterpas staat. U hoort een 'bonkend' geluid omdat een van de armen tegen de vaat stoot. Deel de vaat opnieuw in. Er blijft een geel of bruin laagje op de kopjes en schotels achter. Dit kan worden veroorzaakt door koe of thee. Gebruik een programma met een hogere temperatuur. Er branden geen indicatielampjes. Het netsnoer is niet correct aangesloten. Sluit het netsnoer aan. De armen draaien niet soepel. De armen zitten verstopt met voedselresten. Maak de armen schoon. Er blijft een wit laagje op het bestek of aardewerk achter. Er is hard water gebruikt. Controleer het indicatielampje voor het bijvullen van vaatwaszout en controleer of u de juiste onthardingsinstellingen gebruikt voor de waterhardheid in uw regio. Controleer of het deksel van het zoutreservoir goed is dichtgedraaid. DD68-00093E-07_S03_140430_NL.indd 31 30/4/2014 10:03:1232_ Problemen oplossen en informatiecodes INFORMATIECODES Informatiecodes worden weergegeven om u inzicht te geven in wat er met uw vaatwasser gebeurt. Als een van de onderstaande codes wordt weergegeven, selecteert u de optie Reset en volgt u de desbetreende instructies.

CODE BETEKENIS OPLOSSING

bE2 Toetsfout Controleer of er knoppen blijven vastzitten of dat er langer dan 30 seconden op een knop is gedrukt. 3E, AE Interne communicatiefout Schakel de vaatwasser uit en vervolgens weer in. 5E Afvoerfout Controleer of de afvoerslang is geknikt of verstopt. 4E Probleem met de watertoevoer Zorg dat de watertoevoerkraan is opengedraaid. 4E1 Warmwatertoevoer Zorg ervoor dat het toegevoerde water niet warmer is dan 80 ºC. HE, HE1 Probleem met het verwarmingselement Schakel de machine uit en haal de stekker uit het stopcontact, sluit de watertoevoerkraan en neem voor verdere hulp contact op met het servicecentrum. tE Probleem met de temperatuursensor 1E Laag waterniveau PE Fout Synchrone motorpositie Schakel de vaatwasser uit en vervolgens weer in. LE Fout Waterlek Schakel de machine uit en haal de stekker uit het stopcontact, sluit de watertoevoerkraan en neem voor verdere hulp contact op met het servicecentrum. OE Fout Overtollig water Zie de achterkant van deze handleiding voor meer informatie over de foutcodes of als u het probleem niet met de voorgestelde oplossing kunt verhelpen, en neem contact op met de klantenservice van Samsung. Problemen oplossen en informatiecodes DD68-00093E-07_S03_140430_NL.indd 32 30/4/2014 10:03:12Programmatabel _33

07 OVERZICHT VAN WASPROGRAMMA'S

Programmatabel PROGRAMMATABEL Mate van vervuiling Intensief 70 Auto 40-65 (DW-FG720, D154, DW5363PGB, D156, DW5343TGB, D155) Normaal 65 (DW-FG520, D153) Express 65 Eco 45 Snel 50 Fijn 40 Voorspoelen Hoeveelheid voedselresten Sterk vervuild Zeer licht tot sterk vervuild Normaal vervuild Normaal vervuild Normaal vervuild Licht vervuild Licht vervuild Zeer licht vervuild Programmavolgorde Voorspoelen Hoofprogramma

1e spoelbeurt 2e spoelbeurt Warm spoelen Drogen Einde Voorspoelen Hoofprogramma

1e spoelbeurt (2e spoelbeurt)

Warm spoelen Drogen Einde Voorspoelen Hoofprogramma

1e spoelbeurt 2e spoelbeurt Warm spoelen Drogen Einde Voorspoelen Hoofprogramma

1e spoelbeurt Warm spoelen Drogen Einde Voorspoelen Hoofprogramma

1e spoelbeurt Warm spoelen Drogen Einde Hoofprogramma

1e spoelbeurt Warm spoelen Einde Voorspoelen Hoofprogramma

(DW-FG520, D153, DW5343TGB, D155) 10,5 10,1 3,7 Energieverbruik (kWh) 1,5 0,8~1,6 1,4 1,2 0,96 (DW-FG720, D154, DW5363PGB, D156) 0,97 (DW-FG520, D153, DW5343TGB, D155) 1,0 0,7 - De programmaduur kan afwijken afhankelijk van de temperatuur en de druk van het toegevoerde water. DD68-00093E-07_S03_140430_NL.indd 33 30/4/2014 10:03:1234_ Bijlage Bijlage DE VAATWASSER OP EEN MILIEUVRIENDELIJKE WIJZE AFDANKEN Uw vaatwasser is gemaakt van recyclebare materialen. Houdt u zich bij het afdanken van de vaatwasser aan de lokale wet- en regelgeving met betrekking tot afvalverwerking. Snijd de voedingskabel door zodat het apparaat niet meer kan worden aangesloten op een stroombron. Verwijder de deur zodat dieren en kinderen zich niet in het apparaat kunnen opsluiten. Gebruik niet meer vaatwasmiddel dan aanbevolen in de instructies van de vaatwasmiddelfabrikant.

Uitgepakt 48.0 kg 47.0kg Verpakt 51.0 kg 50.0kg DD68-00093E-07_S03_140430_NL.indd 34 30/4/2014 10:03:12Voor standaardtest _35 09 VOOR STANDAARDTEST Voor standaardtest De onderstaande diagrammen laten zien hoe het vaatwerk in de manden moet worden geplaatst conform de Europese normen (EN50242).

• Positie van bovenste mand: laag

• Aanvullende opties: geen

• Spoelmiddelinstelling: 6

• Dosering van standaard vaatwasmiddel - 14PS: 7 g + 28 g - 13PS: 6 g + 26,5 g

• Zie de onderstaande afbeeldingen A, B en C voor de schikking van het vaatwerk. Couvert voor 14 personen

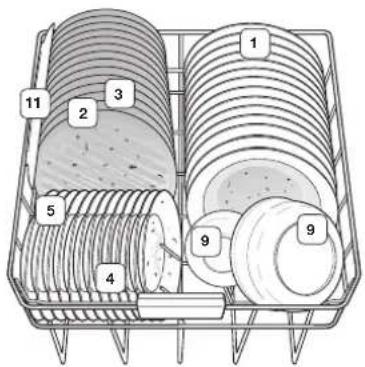

< Afbeelding A-1: onderste mand> <Afbeelding B-1: bovenste mand> <Afbeelding C-1: bestekbak>

Soepborden: Havervlokken

Soeplepels: Havervlokken

Grote schalen: Vlees

Serveerbestek DD68-00093E-07_S03_140430_NL.indd 35 30/4/2014 10:03:1336_ Voor standaardtest Couvert voor 13 personen

<Afbeelding A-2: onderste mand> <Afbeelding B-2: bovenste mand> <Afbeelding C-2: bestekmand>

Soepborden: Havervlokken

Soeplepels: Havervlokken

Grote schalen: Vlees

Nominale capaciteit (standaardcouverts)

Energie-eciëntieklasse A+ A+ Ecolabel Nee Nee Jaarlijks energieverbruik (AEC) (kWh/ jaar)

Energieverbruik standaardprogramma (E t) (kWh) 0,96 0,97 Energieverbruik in de uitstand, P o (W) 0,45 0,45 Energieverbruik in de sluimerstand, P l (W)

Waterverbruik standaardprogramma, (L)

Droogeciëntieklasse A A Standaardprogramma

Eco Eco Programmaduur voor het standaard vaatwasprogramma

Duur van de sluimerstand, (T l) (min.) 10 10 Geluidsemissie via de lucht (dBA re 1pW)

Installatie Inbouw - - Onderbouw Ja Ja Vrijstaand Ja Ja

1) gebaseerd op 280 afwasbeurten met het standaardprogramma met koud water en het verbruik van de

standen met laag energieverbruik. Het werkelijke energieverbruik is afhankelijk van de wijze waarop het apparaat wordt gebruikt.

2) gebaseerd op 280 afwasbeurten met het standaardprogramma. Het werkelijke waterverbruik is

afhankelijk van de wijze waarop het apparaat wordt gebruikt.

3) 'Standaardprogramma' is het standaardafwasprogramma dat geschikt is voor het reinigen van normaal
