Características de su nuevo lavavajillas Samsung

Con este nuevo lavavajillas, fregar los utensilios de cocina será muy distinto. Desde sus características especiales hasta su eficiencia energética, este nuevo lavavajillas Samsung asegura que lavar la vajilla sea lo más fácil y agradable posible.

1. Sistema de filtración de 3 niveles

Este nuevo lavavajillas Samsung con un sistema de filtración de 3 niveles filtra todos los restos de comida de platos, copas, utensilios de cocina y cubiertos. El avanzado sistema de filtración filtra y recoge todos los restos de alimentos y asegura que los platos queden limpios y sin manchas. Los lavavajillas Samsung tienen el sistema de filtración más potente de su clase.

2. Tecnología de secado por condensación

Este nuevo lavavajillas Samsung utiliza la energía térmica latente del ciclo de aclarado final para secar la carga. De esta manera no sólo se ahorra energía sino que también se evita que salga vapor del lavavajillas, con lo que se reduce el riesgo de quemaduras.

Este manual del usuario contiene información importante relacionada con el uso y el mantenimiento de este lavavajillas Samsung. Consulte el manual para ver instrucciones detalladas sobre el uso del panel de control y consejos sobre cómo sacar el mejor partido de la avanzada tecnología y de las características de este nuevo lavavajillas. La sección "Tabla de programas" incluye una tabla resumida de los programas disponibles, y en la sección "Solución de problemas" encontrará información para solucionar los problemas más comunes.

1. Características de su nuevo lavavajillas Samsung

Instrucciones de seguridad

Enhorabuena por haber adquirido este nuevo lavavajillas Samsung. Este manual incluye información importante acerca de la instalación, el uso y el mantenimiento de este electrodoméstico. Tómese un tiempo para leerlo y así conocer todas las ventajas y características del lavavajillas.

QUÉ NECESITA SABER DE LAS INSTRUCCIONES DE SEGURIDAD

Lea atentamente este manual para asegurarse de que sabrá utilizar de manera segura y eficiente todas las características y funciones de este nuevo electrodoméstico, y guárdelo en un lugar seguro cerca del aparato para futuras consultas. Utilice el aparato sólo para las funciones propias, como se describe en este manual de usuario

Las advertencias y las instrucciones importantes de seguridad de este manual no cubren todos los supuestos y situaciones posibles que se pueden producir. Es responsabilidad del usuario utilizar el sentido común, ser precavido y tener cuidado al instalar, mantener y poner en funcionamiento el lavavajillas.

Dado que estas instrucciones de funcionamiento sirven para varios modelos, las características de este lavavajillas pueden diferir ligeramente de las que se explican en el manual y es posible que algunos de los símbolos de advertencia no se puedan aplicar. Si tiene preguntas o dudas póngase en contacto con el centro de servicio más cercano o consulte la ayuda y la información en línea en www.samsung.com.

PRECAUCIONES Y SÍMBOLOS IMPORTANTES DE SEGURIDAD

Símbolos importantes de seguridad

	Prácticas poco seguras o arriesgadas que pueden causar lesiones personales graves o daños materiales.
	Prácticas poco seguras o arriesgadas que pueden causar lesiones personales o daños materiales.
	Para reducir el riesgo de incendio, explosión, descarga eléctrica o lesiones personales cuando utilice el lavavajillas, siga estas instrucciones básicas de seguridad:
	NO lo intente.
	NO desmonte.
	NO toque.
	Siga las instrucciones al pie de la letra.
	Desenchufe el cable de alimentación de la toma mural.
	Conecte a tierra el aparato para evitar descargas eléctricas.
	Llame al servicio técnico para solicitar ayuda.
	Nota

Estos símbolos de advertencia sirven para evitar que el usuario y otras personas sufran daños. Sígalos atentamente.

Conserve estas instrucciones en lugar seguro y asegúrese de que los nuevos usuarios las conozcan. Entrégueselas a un futuro propietario.

Instrucciones de seguridad

Precauciones importantes de seguridad

Este electrodoméstico cumple las normas de seguridad actuales. Un uso inapropiado puede, sin embargo, causar lesiones personales o daños materiales.

Para evitar riesgos de accidentes y daños al aparato, lea estas instrucciones atentamente antes de usar el lavavajillas por primera vez. Contienen información importante relacionada con la seguridad, el uso y el mantenimiento.

Al igual que con cualquier equipo que requiera electricidad y que tenga piezas móviles, existen riesgos potenciales. Para utilizar este electrodoméstico de forma segura, familiarícese con su funcionamiento y manéjelo con cuidado cuando lo use.

No deje que los niños (ni las mascotas) jueguen con el lavavajillas. La puerta del lavavajillas no se abre fácilmente desde el interior y los niños se pueden lesionar gravemente si quedan atrapados en el interior.

Vigile a los niños pequeños para que no jueguen con el electrodoméstico.

Si el enchufe (cable de alimentación) está dañado, lo debe reemplazar el fabricante, su agente de servicio o una persona igualmente cualificada a fin de evitar riesgos de accidentes.

Este aparato se debe instalar de modo que el enchufe, los grifos del agua y los tubos de drenaje sean fácilmente accesibles.

INSTRUCCIONES ACERCA DE LA MARCA WEEE

Eliminación correcta de este producto

(Residuos de aparatos eléctricos y electrónicos)

(Se aplica en países con sistemas de recolección por separado)

La presencia de este símbolo en el producto, accesorios o material informativo que lo acompañan, indica que al finalizar su vida útil ni el producto ni sus accesorios electrónicos (como el cargador, cascos, cable USB) deberán eliminarse junto con otros residuos domésticos. Para evitar los posibles daños al medio ambiente o a la salud humana que representa la eliminación incontrolada de residuos, separe estos productos de otros tipos de residuos y recíclelos correctamente. De esta forma se promueve la reutilización sostenible de recursos materiales.

Los usuarios particulares pueden contactar con el establecimiento donde adquirieron el producto o con las autoridades locales pertinentes para informarse sobre cómo y dónde pueden llevarlo para que sea sometido a un reciclaje ecológico y seguro.

Los usuarios comerciales pueden contactar con su proveedor y consultar las condiciones del contrato de compra. Este producto y sus accesorios electrónicos no deben eliminarse junto a otros residuos comerciales.

4_ Instrucciones de seguridad

INSTRUCCIONES DE USO DEL LAVAVAJILLAS

Este lavavajillas no está diseñado para un uso comercial. Está diseñado para uso doméstico o en entornos de trabajo y residenciales similares, como:

• Tiendas
• Oficinas y salas de exposición
  y por los residentes de establecimientos como:
  • Albergues y casas de huéspedes.

Se debe utilizar únicamente como aparato doméstico, tal como se especifica en este manual del usuario, para lavar vajillas y cubiertos domésticos.

El fabricante desaconseja cualquier otro uso, ya que puede ser peligroso.

El fabricante no se hace responsable de los daños causados por un uso incorrecto o inapropiado.

No utilice disolventes en el lavavajillas. Peligro de explosión.

No inhale ni ingiera el detergente del lavavajillas. Los detergentes para lavavajillas contienen ingredientes irritantes y corrosivos que pueden causar quemaduras en la nariz, la boca y la garganta si se inhalan o se tragan y pueden dificultar la respiración. Si inhala o traga detergente, llame inmediatamente al médico.

No deje abierta la puerta sin necesidad, ya que puede tropezar con ella.

No se siente ni se apoye sobre la puerta abierta. Podría volcar el lavavajillas y dañarlo y usted podría lesionarse.

Utilice sólo detergentes y abrillantadores especiales para lavavajillas domésticos. No utilice detergentes líquidos.

No utilice un agente de limpieza muy ácido.

No llene el compartimiento del abrillantador con detergente líquido o en polvo. Podría dañarlo gravemente.

Si llena accidentalmente el compartimiento de la sal con detergente líquido o en polvo estropeará el ablandador de agua. Compruebe que tiene en la mano el paquete correcto de sal para lavavajillas antes llenar el compartimiento de la sal.

Utilice sólo sal de grano grueso especial para lavavajillas para la reactivación, ya que otras sales pueden contener aditivos insolubles que pueden anular el efecto del ablandador.

Si el aparato tiene cesta para los cubiertos (según el modelo), éstos se limpian y se secan mejor si se colocan correctamente con los mangos hacia abajo. Sin embargo, para evitar riesgos de lesiones, coloque los cuchillos, tenedores, etc, con los mangos hacia arriba.

Los artículos de plástico que no admiten el lavado con agua caliente, como recipientes desechables, cubiertos o platos de plástico, no se deben lavar en el lavavajillas. La elevada temperatura del lavavajillas puede derretirlos o deformarlos.

En los modelos con la función Inicio diferido, asegúrese de que el dispensador esté seco antes de verter el detergente. Séquelo si es necesario. Si el detergente se vierte en el dispensador húmedo, se espesará y no se distribuirá uniformemente.

Los cuchillos y otros utensilios puntiagudos se deben colocar en la cesta con las puntas hacia abajo o en posición horizontal.

Instrucciones de seguridad

INSTRUCCIONES PARA PROTEGER A LOS NIÑOS

¡Este aparato no es un juguete! Para evitar riesgos de lesiones, no deje que los niños se acerquen al aparato ni que jueguen con él o cerca de él ni que toquen los mandos. Los niños no comprenden los peligros que encierra. Siempre que esté trabajando en la cocina debe prestar atención a lo que hacen sus hijos.

También existe el riesgo de que los niños se queden encerrados en el lavavajillas.

Este electrodoméstico pueden utilizarlo los niños a partir de 8 años y las personas con las capacidades físicas, sensoriales o mentales disminuidas, o faltas de conocimiento y experiencia, si se les supervisa o si han recibido instrucciones sobre el uso seguro del aparato y comprenden los riesgos que implica. Los niños no deben jugar con el aparato.

Los niños no deben limpiarlo sin supervisión.

Los niños mayores sólo deben utilizar el lavavajillas si se les ha explicado claramente su funcionamiento, si lo pueden utilizar con seguridad y si conocen los peligros de un uso inapropiado.

¡MANTENGA A LOS NIÑOS ALEJADOS DE LOS DETERGENTES! Los detergentes para lavavajillas contienen ingredientes irritantes y corrosivos que pueden causar quemaduras en la nariz, la boca y la garganta si se inhalan o se tragan y pueden dificultar la respiración.

Mantenga a los niños alejados del lavavajillas cuando la puerta esté abierta.

Puede haber restos del lavavajillas en el interior.

Si un niño inhala o traga detergente, llame al médico inmediatamente.

INSTRUCCIONES DE INSTALACIÓN DEL LAVAVAJILLAS

Antes de instalar el aparato, compruebe si muestra daños externos. Bajo ninguna circunstancia utilice un aparato que haya sufrido daños. Puede resultar peligroso.

El lavavajillas sólo se debe enchufar a la corriente eléctrica a través de una toma conmutada adecuada. La toma eléctrica debe estar fácilmente accesible una vez instalado el lavavajillas a fin de que se pueda desconectar de la corriente en cualquier momento. (Consulte la sección “Comprobación de los accesorios” en la página 10).

No debe haber tomas de corriente detrás del lavavajillas. Hay riesgo de sobrecalentamiento y de incendio si se empuja el lavavajillas contra un enchufe.

El lavavajillas no se debe instalar debajo de una placa radiante. La elevada temperatura radiante que a veces genera una placa puede dañar el lavavajillas. Por la misma razón, no se debe instalar cerca de llamas abiertas ni otros aparatos generadores de calor, como los calentadores, etc.

No conecte el lavavajillas a la corriente principal hasta que esté instalado definitivamente y se hayan realizado los ajustes necesarios en los resortes de la puerta.

Antes de conectar el aparato, compruebe que los datos de conexión de la placa de datos (voltaje y carga conectada) coincidan con los de la red eléctrica. Si tiene alguna duda, consulte a un técnico electricista.

La seguridad eléctrica de este aparato sólo se puede garantizar cuando existe una continuidad completa entre él y un sistema de toma de tierra eficaz. Es muy importante que este sistema básico de seguridad esté presente y se pruebe regularmente, y si hay cualquier duda sobre el sistema eléctrico de la casa, se debe consultar a un técnico cualificado.

El fabricante no se hace responsable de las consecuencias de un sistema de puesta a tierra inadecuado (por ejemplo, descargas eléctricas).

No conecte este aparato a la corriente eléctrica a través de un enchufe múltiple o un alargador. En este caso, no se garantiza la seguridad del aparato (por ejemplo, riesgo de sobrecalentamiento).

Este aparato sólo se puede instalar en instalaciones móviles, como un barco, si un ingeniero cualificado ha hecho un análisis de los riesgos de la instalación.

6\_ Instrucciones de seguridad

La carcasa de plástico de la conexión hidráulica incluye un componente eléctrico. Por consiguiente, no se debe sumergir en agua.

En la manguera de Aqua-Stop hay cables eléctricos. No corte nunca la manguera de entrada de agua, aunque sea demasiado larga.

Sólo personal cualificado y competente puede realizar los trabajos de instalación, mantenimiento y reparación y siempre siguiendo las regulaciones de seguridad nacionales y locales. Que otras personas realicen estos trabajos puede resultar peligroso. El fabricante no se hace responsable de los trabajos no autorizados.

El sistema de antiinundación integrado ofrece protección contra los daños provocados por el agua, siempre que se cumplan estas condiciones:

• El lavavajillas debe estar correctamente instalado y conectado.
• El lavavajillas debe haber tenido un mantenimiento correcto y las piezas se deben haber reemplazado cuando fuera necesario.
• La llave de paso ha estado cerrada cuando el aparato no se utilizaba durante un largo periodo de tiempo (por ejemplo, durante las vacaciones).
• El sistema de antiinundación funcionará aunque el aparato esté apagado. Sin embargo, debe estar enchufado a la corriente eléctrica.

Un aparato estropeado puede resultar peligroso. Si el lavavajillas se estropea, desconecte la corriente y póngase en contacto con el distribuidor o el departamento de servicio.

Las reparaciones no autorizadas resultan un riesgo imprevisto para el usuario y el fabricante no se puede hacer responsable de ello. Sólo las puede llevar a cabo personal de servicio autorizado.

Los componentes defectuosos sólo se deben reemplazar por piezas de repuesto originales. Sólo si se emplean estas piezas se puede garantizar la seguridad del aparato.

Desconecte siempre el aparato de la corriente eléctrica para realizar los trabajos de mantenimiento (desenchufe de la toma mural).

Si el cable de conexión está dañado, se debe reemplazar por un cable especial disponible en el fabricante. Por motivos de seguridad, sólo lo deben montar técnicos del departamento de servicio o personal autorizado.

En países donde pueda haber zonas infestadas de cucarachas u otros animales, se debe mantener el entorno del aparato especialmente limpio. La garantía no cubre los daños causados por cucarachas u otros animales.

Si se ha producido una avería o cuando se deba limpiar, el aparato sólo estará aislado completamente del suministro eléctrico cuando:

• se ha desenchufado de la toma mural y se ha sacado el enchufe
• se ha desconectado de la red eléctrica
• se ha desconectado el fusible de la red eléctrica
• se ha retirado el fusible de rosca (en países donde es aplicable).

No efectúe ningún cambio en el aparato a menos que lo autorice el fabricante.

No abra nunca la cubierta/carcasa del aparato.

El templado de las conexiones eléctricas o componentes y las piezas mecánicas es muy peligroso y puede provocar fallos de funcionamiento o descargas eléctricas.

Mientras el aparato esté cubierto por la garantía, las reparaciones sólo las puede efectuar personal técnico autorizado por el fabricante. De lo contrario, la garantía quedará invalidada.

Cuando se instale el producto, deberá dejar suficiente espacio por arriba y a los lados para asegurar una ventilación adecuada.

Si no hay suficiente espacio entre el producto y el fregadero, esté se podría dañar y se podría generar moho.

Configure de manera correcta el nivel de dureza del agua del lavavajillas que corresponda a su zona. (Consulte la sección “Configuración del nivel de dureza del agua” en la página 15)

Índice

INSTALACIÓN DEL LAVAVAJILLAS

9

9 Comprobación de las piezas y del panel de control

11 Requisitos para la instalación
12 Instalación del lavavajillas (sólo instalación debajo del fregadero)

ANTES DE UTILIZAR EL PRODUCTO POR PRIMERA VEZ

15

15 Uso del sistema de descalcificación del agua
16 Uso de la función Sonido activado/ desactivado
16 Uso de la sal para lavavajillas
17 Uso del abrillantador

CARGA DEL LAVAVAJILLAS

18

18 Instrucciones de lavado
18 Uso de las cestas
22 Uso del detergente

FUNCIONAMIENTO DEL LAVAVAJILLAS

24

24 Instrucciones básicas
24 Uso de los botones de selección de los programas
25 Uso de la función de inicio retardado
25 Uso de la pantalla digital
26 Uso de las funciones adicionales

LIMPIEZA Y MANTENIMIENTO DEL LAVAVAJILLAS

27

27 Limpieza del exterior
27 Limpieza del interior
27 Limpieza de los filtros
28 Limpieza de los brazos aspersores
29 Almacenamiento del lavavajillas

SOLUCIÓN DE PROBLEMAS Y CÓDIGOS DE INFORMACIÓN

30

30 Compruebe estos puntos si su lavavajillas...
32 Códigos de información

TABLA DE PROGRAMAS

33

33 Tabla de programas

APÉNDICE

34

34 Eliminación del lavavajillas y ayuda al medio ambiente
34 Declaración de conformidad
34 Especificaciones

PARA PRUEBA ESTÁNDAR

35

FICHA DEL PRODUCTO

37

8_ Índice

Instalación del lavavajillas

Asegúrese de que su instalador siga detalladamente estas instrucciones para que el funcionamiento del lavavajillas sea seguro y normal.

COMPROBACIÓN DE LAS PIEZAS Y DEL PANEL DE CONTROL

Una vez desembalado el lavavajillas, asegúrese de que ha recibido todas las piezas que se muestran a continuación. Si el lavavajillas se ha dañado durante el envío, o si le falta alguna pieza, póngase en contacto con el servicio al cliente de Samsung o con su distribuidor de Samsung.

Tras desembalar el lavavajillas, mantenga los materiales del embalaje fuera del alcance de los niños por motivos de seguridad.

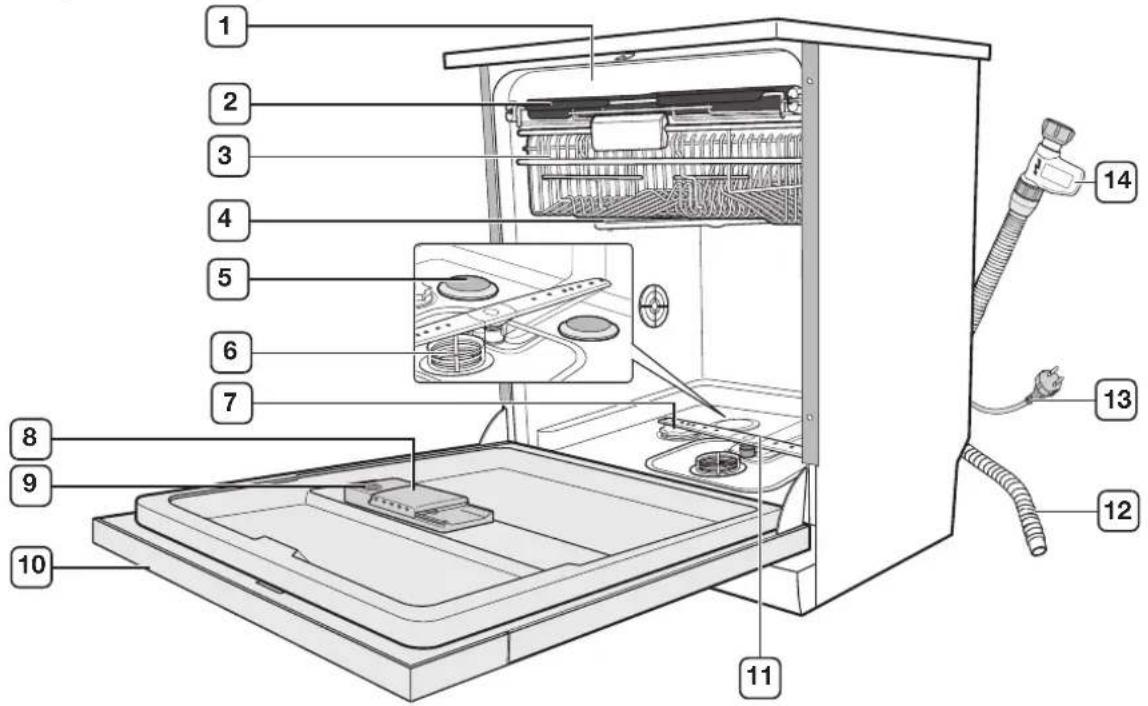

1	Brazo aspersor superior (no se muestra)	8	Dispensador de detergente
2	Bandeja para cubiertos (DW-FG720, D154, DW5363PGB, D156)Cesto para cubiertos (DW-FG520, D153, DW5343TGB, D155) (consulte la página 21)	9	Compartimiento del abrillantador
3	Cesta superior	10	Panel de control (en el frontal de la puerta)
4	Brazo aspersor central	11	Brazo aspersor inferior
5	Disco rociador de zona intensiva (DW-FG720, D154, DW5363PGB, D156)	12	Manguera de desagüe
6	Conjunto de filtros	13	Cable de alimentación
7	Compartimiento de la sal	14	Aqua-Stop

Instalación del lavavajillas

1	Botón de encendido	9	Indicador de lavado
2	Botones de selección de programas	10	Indicador de aclarado
3	Botón de media carga	11	Indicador de secado
4	Botón de inicio retardado	12	Botón de zona intensiva (DW-FG720, D154, DW5363PGB, D156)
5	Indicador de bloqueo para niños	13	Indicador de desinfección/bloqueo para niños
6	Indicador de reposición de la sal	14	Botón Multi Tabs (Multitabletas)
7	Indicador de reposición del abrillantador	15	Botón de inicio/restauración
8	Indicador de inicio retardado	16	Botón de prelavado (DW-FG520, D153, DW5343TGB, D155)

Comprobación de los accesorios

• Manual del usuario
• Tarjeta de garantía
• Embudo (Consulte la sección "Llenado del compartimiento de la sal" en la página 16)

10_ Instalación del lavavajillas

REQUISITOS PARA LA INSTALACIÓN

Fuente de alimentación y puesta a tierra

No utilice un cable alargador.

Utilice sólo el cable de alimentación suministrado con el lavavajillas.

Cuando prepare la instalación, asegúrese de que la fuente de alimentación ofrece:

• Un fusible o un disyuntor de 220-240 V CA/50 Hz.
• Un circuito de derivación individual que se utilice con el lavavajillas.

El lavavajillas debe estar conectado a tierra. En caso de funcionamiento incorrecto o de avería, la conexión a tierra reducirá el riesgo de descarga eléctrica con una vía de poca resistencia a la corriente eléctrica.

El lavavajillas está equipado con un cable de alimentación y un enchufe de tres patillas con conexión a tierra que se puede insertar en una toma adecuadamente instalada y con conexión a tierra.

No conecte el cable a tierra a las tuberías de plástico, las tuberías de gas o a las cañerías de agua caliente.

La conexión inadecuada del conductor de conexión a tierra puede generar una descarga eléctrica.

Consulte a un electricista o técnico calificado si no tiene la seguridad de que la conexión a tierra del lavavajillas sea correcta.

No modifique el enchufe del lavavajillas. Si no se ajusta a la toma mural, solicite a un electricista cualificado que instale una toma adecuada.

Suministro de agua

No beba el agua del interior del lavavajillas.

• El lavavajillas se puede conectar al suministro de agua fría o caliente, máx. 60 °C.
• En el grifo se debe colocar una llave de paso macho de 3/4".
• La presión del agua debe estar entre 0,05 MPa y 0,8 MPa. Si la presión del agua es demasiado baja, la válvula de suministro de agua quizás no funcione adecuadamente y provoque que el lavavajillas se apague. Si la presión de agua demasiado alta, se debe montar una válvula reductora de la presión.

Para reducir el riesgo de escapes de agua y de los daños causados por ésta:

• Los grifos del agua debe ser fácilmente accesibles.
  • Cierre los grifos cuando no utilice el lavavajillas.

- Revise periódicamente las conexiones para comprobar que no hay escapes.

Uso de Aqua-Stop

Aqua-Stop se ha inventado para brindar una perfecta protección contra los escapes de agua. Está conectado a la manguera de suministro de agua y, si ésta se daña, corta el flujo de agua automáticamente.

Aqua-Stop es un componente eléctrico.

• Tenga cuidado de no estropear el Aqua-Stop.
• No tuerza ni doble la manguera de suministro de agua conectada al Aqua-Stop.

Si el Aqua-Stop se daña, cierre los grifos de agua y desenchufe el cable de alimentación. Una vez hecho esto, póngase en contacto con el servicio al cliente de Samsung o con un técnico cualificado.

Drenaje

Si está utilizando un drenaje exclusivo para el lavavajillas, conecte a él la manguera de desagüe, que debe estar entre 30 y 70 cm por encima del suelo.

Si el drenaje está a una altura superior a los 80 cm del suelo, puede ocurrir que el flujo de agua retroceda hacia el lavavajillas o que éste no se vacíe completamente.

Instalación del lavavajillas

Basamento

Para conseguir el mejor rendimiento, el lavavajillas se debe instalar sobre una superficie sólida y uniforme.

Los suelos de madera quizás se deban reforzar para minimizar las vibraciones. Las alfombras y las baldosas blandas son factores que contribuyen a las vibraciones y pueden hacer que el lavavajillas se desplace ligeramente durante el funcionamiento.

No instale nunca el lavavajillas en una plataforma o una estructura de poca resistencia.

Temperatura ambiental

No instale el lavavajillas en una zona donde se puedan producir temperaturas de congelación. El lavavajillas retiene siempre algo de agua en la válvula de agua, la bomba y la manguera; si esta agua se congela en la máquina o en las mangueras, puede dañar el aparato y sus componentes.

INSTALACIÓN DEL LAVAVAJILLAS (SÓLO INSTALACIÓN DEBAJO DEL FREGADERO)

PASO 1. Desmontaje de la cubierta superior

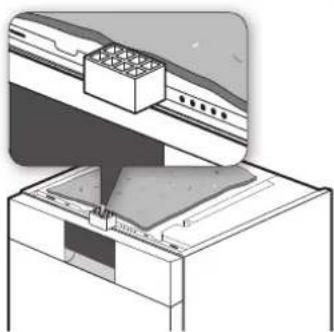

1. Quite los 2 tornillos de arriba de la parte posterior del lavavajillas.

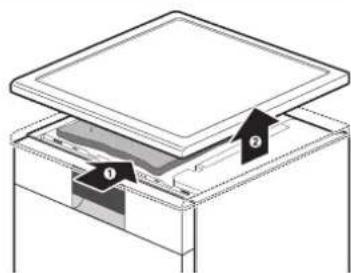

1. Deslice la tapa hacia atrás y levántela para sacarla.

Puede tirar la pieza de plástico que soporta la cubierta superior.

12_ Instalación del lavavajillas

PASO 2. Nivelación del lavavajillas

0-40 mm

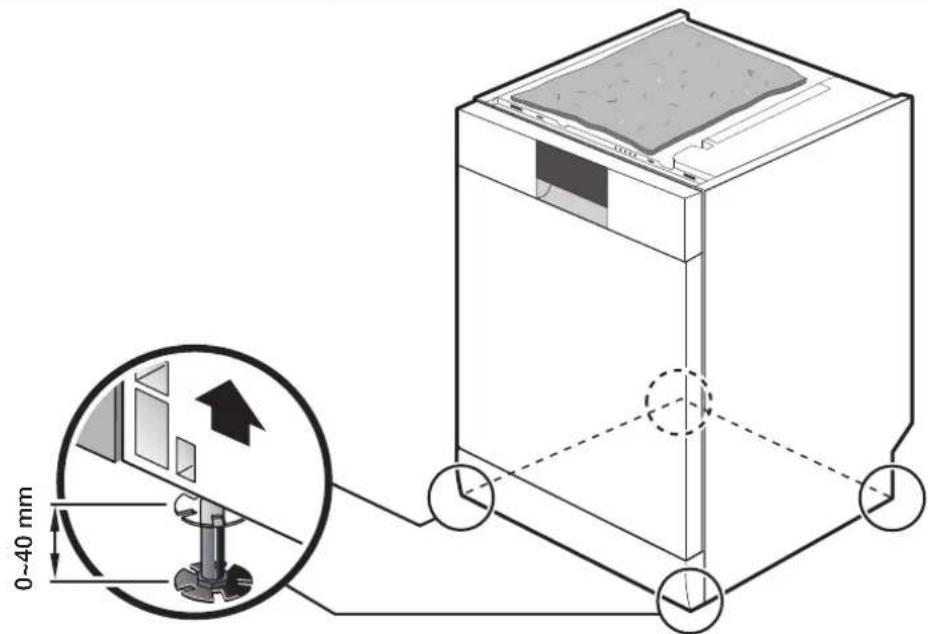

1. Puede ajustar la altura del producto girando las patas.

- Levante ligeramente la parte frontal y posterior del producto y gire las patas para ajustar la altura.

- Puede ajustar la altura hasta 40 mm.

1. Ponga el producto en su lugar debajo del fregadero y compruebe si está bien alineado con un nivelador.

- Al desplazar el producto hasta el espacio debajo del fregadero, tenga cuidado de que las mangueras y el cable de alimentación no queden doblados.

1. Instale el producto de modo que haya un espacio de al menos 4 mm entre la parte superior del producto y la parte inferior del fregadero.

Tras la instalación, no sujete el cable de alimentación con una brida metálica.

Instalación del lavavajillas

PASO 3. Conexión de las mangueras y los cables

Máx. 80 Mín. 30 cm Máx. 80 cm Máx. 80 cm

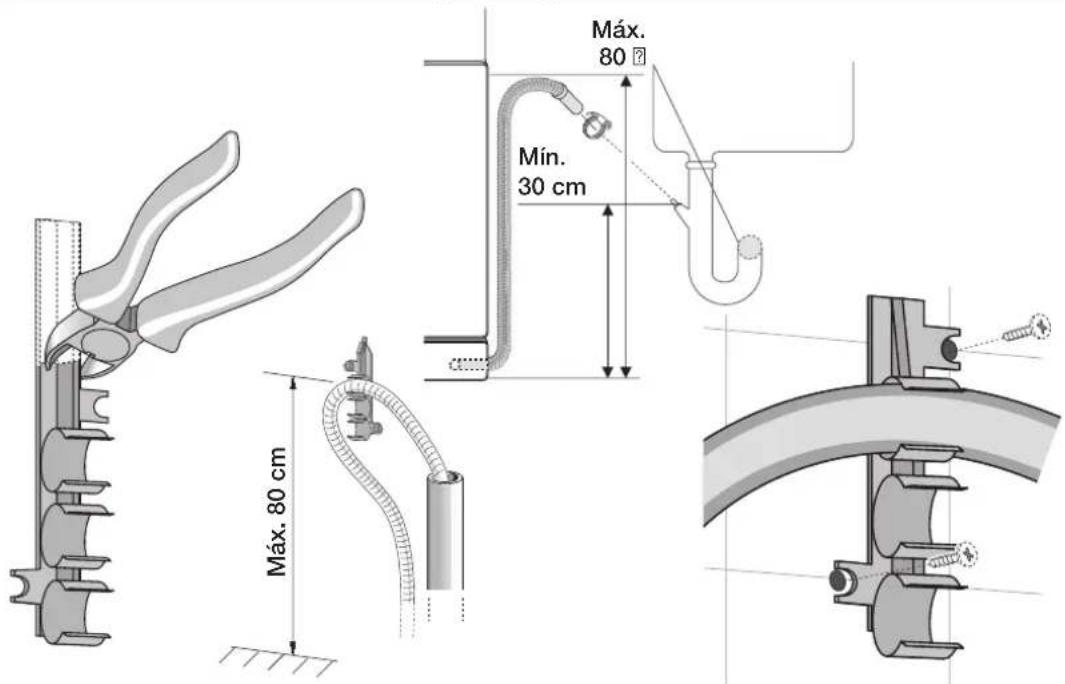

1. Retire el soporte de la manguera montado en el producto y corte una parte como se muestra en la ilustración.
2. Deseche la parte cortada y utilice sólo la parte que se muestra en la ilustración.
3. Fijela en la pared con los 2 tornillos.
4. Inserte la manguera de desagüe en el soporte. Instale la manguera de desagüe a una altura entre 30 y 80 cm del suelo.
5. Conecte la manguera de desagüe a la salida de desagüe.

• Conecte firmemente la manguera de desagüe para que no se mueva durante el ciclo de desagüe.

• Asegúrese de que ninguna parte de la manguera de desagüe, de la manguera de suministro ni del cable de alimentación estén doblados.

• Abra la puerta y saque la espuma, el embalaje de papel y las partes innecesarias.

• Vuelva a activar el disyuntor del circuito que había desactivado antes de iniciar la instalación.
• Abra la válvula de suministro de agua.
• Encienda el lavavajillas y seleccione y ejecute un ciclo.

Compruebe si se enciende correctamente y que no haya ningún escape de agua. Si no hay fallos de funcionamiento, apague el lavavajillas y vaya al paso 5 anterior.

Si hay algún fallo, apague el lavavajillas, cierre la válvula de suministro de agua y consulte el manual del usuario o póngase en contacto con un centro de servicio de la lista que encontrará en la cubierta posterior.

Compruebe que no haya escapes de agua en ambos extremos de la conducción de agua ni en el conector de la manguera de desagüe.

Prueba de funcionamiento

Para asegurarse de que ha instalado el lavavajillas correctamente ejecute los ciclos Rápido o Prelavado una vez finalizada la instalación.

14_ Instalación del lavavajillas

Antes de utilizar el producto por primera vez

USO DEL SISTEMA DE DESCALCIFICACIÓN DEL AGUA

Los mejores resultados de lavado se consiguen con agua blanda.

El agua dura contiene impurezas que pueden entorpecer el rendimiento del lavado.

Necesitará descalcificar el agua tiene una dureza superior a1.0 mmol/l (6 °d – escala alemana). Para ello necesita:

• Sal para lavavajillas.
• Configurar el nivel de dureza del agua de acuerdo con su zona.

Para obtener información acerca de la dureza del agua de su zona, póngase en contacto con el departamento local correspondiente.

Si el nivel de dureza del agua es inestable, establezca el lavavajillas en el nivel más alto. Por ejemplo, si el nivel de dureza del agua oscila entre 6,7 mmol/l y 9 mmol/l, establezca el lavavajillas en 9 mmol/l.

La configuración predeterminada del nivel de dureza del agua es 3 (4-5,5 mmol/l). Si ésta coincide con el nivel de dureza de su zona, no hará falta cambiarla.

Si tiene que cambiar el nivel de dureza del agua, siga estas indicaciones.

Configuración del nivel de dureza del agua

1. Mantenga pulsados los botones Inicio retardado y Media carga 1/2, pulse el botón de Encendido para acceder a la configuración del nivel de dureza del agua.
2. Una vez establecida la configuración, se muestra el nivel actual de dureza del agua.
3. Utilice el botón Media carga 1/2 para seleccionar los niveles de dureza del agua de Nivel 0 a Nivel 5. (Consulte la tabla siguiente para configurar el nivel de la dureza del agua de su zona.)

Si el nivel de dureza del agua de su zona es muy bajo, no es necesario que utilice sal para lavavajillas. Sin embargo, debe establecer la configuración de la dureza del agua del lavavajillas en 0.

1. Para salir de la configuración de la dureza del agua, pulse el botón de Encendido 🔒.

Tabla de niveles de la dureza del agua

La dureza del agua se mide según grados alemanes (°dH), grados franceses (°TH) o mmol/l (unidad internacional de la dureza del agua).

Nivel	Dureza del agua Regeneración del ciclo de descalcificación/lavado (programa ECO)				Adición de sal
	°dH °TH mmol/l Rango
0 <6 <10 <1,0			Sin reciclar	No No
1	6~14	10~25	1~2,5	1/8	Sí
2	14~23	25~40	2,5~4,0	1/5	Sí
3	23~31	40~55	4,0~5,5	1/3	Sí
4	31~40	55~70	5,5~7,0	1/2	Sí
5	>40	>70	>7,0	1/1	Sí

Antes de utilizar el producto por primera vez

Antes de utilizar el producto por primera vez

USO DE LA FUNCIÓN SONIDO ACTIVADO/DESACTIVADO

1. Mantenga pulsados los botones Inicio retardado y Media carga 1/2, pulse el botón de Encendido para acceder a la configuración de la función Sonido activado/desactivado.
2. Pulse el botón Desinfección para habilitar o deshabilitar la función Sonido activado/desactivado.
3. Se ilumina el indicador de "Reposición del abrillantador" para indicar que está habilitada la función Sonido activado.
4. Se apaga el indicador de "Reposición del abrillantador ✉" para indicar que está habilitada la función Sonido desactivado.
   Aunque se haya activado la función Sonido desactivado, el aviso de error se sigue oyendo.
5. Para salir de la configuración de Sonido activado/desactivado, pulse el botón de Encendido ⏻.

USO DE LA SAL PARA LAVAVAJILLAS

Llenado del compartimiento de la sal

Para utilizar agua blanda se debe llenar con sal para lavavajillas el compartimiento correspondiente.

Utilice sólo sal para lavavajillas.

No utilice ningún otro tipo de sal ni disolvente. Podría dañar el compartimiento de la sal y el sistema de descalcificación del agua.

Llene siempre el contendedor de sal justo antes de ejecutar alguno de los programas completos de lavado para prevenir la corrosión debida a un exceso de sal o de agua salada.

1. Abra la puerta.
2. Abra la tapa del compartimiento de la sal girándola en sentido antihorario.

1. Llene el compartimiento de la sal con agua (sólo cuando se enciende el lavavajillas por primera vez).
2. Añada la sal para lavavajillas.

La capacidad del compartimiento es de aproximadamente 1 kg. No lo llene en exceso.

1. Retire el exceso de sal de la apertura del compartimiento y del sello de la tapa.

Si no retira el exceso de sal, es posible que la tapa del compartimiento no cierre completamente y deje salir el agua salada, con lo que el rendimiento quedaría afectado.

1. Gire la tapa del compartimiento en sentido horario hasta que se cierre completamente.

Si se derrama mucha sal o agua salada en el interior del tambor, es aconsejable ejecutar el programa Prelavado para limpiar el interior del tambor. Cualquier resto de sal o de agua salada puede provocar corrosión.

Según el tamaño de los granos, la sal puede tardar un poco en disolverse y mientras tanto el indicador de "Reposición de la sal" seguirá encendido.

16_ Antes de utilizar el producto por primera vez

Comprobación del indicador de reposición de la sal

Si está iluminado el indicador de "Reposición de la sal S", añada sal para lavavajillas como se explica a continuación.

Cuando el indicador de "Reposición de la sal S" está encendido, significa que queda sal para tres ciclos más.

USO DEL ABRILLANTADOR

Llenado del compartimiento del abrillantador

Cuando se ilumine el indicador de reposición del abrillantador en el panel de control, debe reponer el abrillantador. Este lavavajillas está diseñado para utilizar sólo abrillantadores líquidos.

El uso de abrillantador en polvo puede obstruir la apertura del compartimiento y hacer que el lavavajillas funcione mal.

El abrillantador mejora el rendimiento del secado.

No ponga detergente normal en el compartimiento del abrillantador.

1. Abra la tapa del compartimiento del abrillantador girándola en sentido antihorario.

1. Llene el compartimiento con abrillantador.

Utilice el puerto de visualización para comprobar que el compartimiento esté lleno.

No llene el compartimiento por encima del nivel indicado ya que el abrillantador podría rebosar durante el ciclo de lavado.

Para evitar la formación excesiva de espuma durante el siguiente ciclo, eliminar cualquier abrillantador que se ha quedado con un paño.

1. Gire el ajuste del abrillantador hasta una cantidad entre 1 y 6. Cuanto mayor sea el nivel, más abrillantador se utilizará.

Si no puede girar el ajuste del abrillantador con facilidad, utilice una moneda.

1. Cierre la tapa del compartimiento del abrillantador girándola en sentido horario.

INSTRUCCIONES DE LAVADO

Siga esta sencillas instrucciones para obtener los mejores resultados y ahorrar energía.

Antes de cargar los platos

Elimine de los platos los restos de comida, como huesos, semillas de fruta, etc., y de otro tipo, como palillos, servilletas de papel, etc. Los restos podrían dañar los platos, provocar ruidos y hacer que el lavavajillas funcionara mal.

No lave utensilios sucios de ceniza, arena, cera, grasa lubricante o pintura. Son materiales que pueden dañar el lavavajillas y además la ceniza, al no disolverse, se distribuirá por el interior.

Utensilios no adecuados para el lavavajillas

• Utensilios de cobre, latón, estaño, marfil y aluminio o con adhesivos
• Plásticos que no resistan el calor.
• Artesanías, antigüedades, jarrones valiosos y artículos de cristal decorativo
• Utensilios de colores pintados sobre esmalte
• Cubiertos y vajilla de madera o con partes de madera
• Objetos delicados de cristal o que contengan cristal de plomo

Los utensilios de plata que entren en contacto con alimentos que contengan azufre se pueden decolorar. Entre éstos se incluyen: yema de huevo, cebolla, mayonesa, mostaza, pescado, salmuera de pescado y marinadas.

- Tras lavados frecuentes los vasos se pueden volver opacos. No lave cristalerías delicadas o que contengan cristal de plomo.

Los componentes de aluminio (por ejemplo, filtros de grasa) no se deben lavar con agentes de limpieza cáusticos alcalinos. Pueden dañar el material o, en casos extremos, provocar graves reacciones químicas. Llave sólo utensilios, como vasos, vajillas y cubiertos declarados como aptos para lavavajillas por el fabricante.

USO DE LAS CESTAS

Manejo de las cestas

No aplique una fuerza excesiva para deslizar las cestas hacia adentro/afuera. Puede dañar las cestas y su contenido.

18_

Carga del lavavajillas

Uso de la cesta superior

Utilice la cesta superior para lavar principalmente artículos pequeños, ligeros o delicados, como copas, platitos, vasos, cuencos de postre, etc.

Ajuste de la cesta superior

Puede ajustar la altura de la cesta superior para dejar más espacio y así poder colocar elementos más grandes tanto en la cesta superior como en la inferior.

Saque todos los elementos de las bandejas para tazas antes de ajustar la altura. De no hacerlo podría dañar los elementos y la cesta.

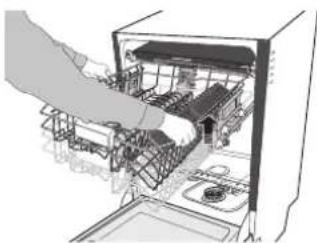

1. Extraiga la cesta superior.

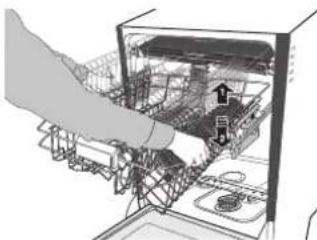

2. Para levantar la cesta superior: Sujete la cesta por ambos lados y extráigala suavemente lo más posible.

1. Para bajar la cesta superior: Sujete la cesta por ambos lados y levántela un poco. Empújela hacia abajo suavemente.

Cada vez que ajuste la altura, compruebe que el brazo aspersor central al girar no queda atrapado entre los platos cargados en la cesta inferior.

La cesta superior ha de quedar nivelada. Si la cesta superior está levantada por un lado, impedirá que la puerta cierre completamente y causará problemas en el funcionamiento del lavavajillas.

No levante la cesta superior sólo por un lado. Si lo hace, la puerta no se cerrará completamente y se resentirá el funcionamiento del lavavajillas

Uso de la cesta inferior

Utilice la cesta inferior para platos grandes y utensilios pesados como bandejas de servir, cazuelas, ollas, cuencos, etc.

Los elementos pequeños, como platitos, también se pueden colocar en la cesta inferior.

No coloque objetos de cristal delicados en la cesta inferior.

Carga del lavavajillas

Uso de las varillas abatibles

Las varillas abatibles permiten dejar espacio en la cesta inferior para elementos grandes.

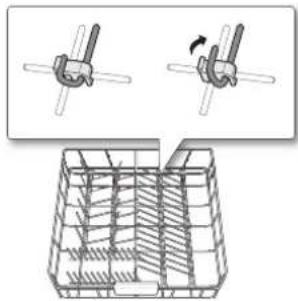

1. Abata las varillas presionando sobre ellas.

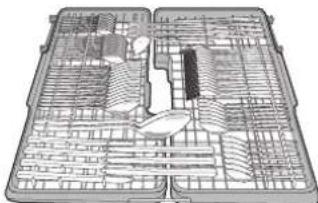

Uso de la bandeja para cubiertos (DW-FG720, D154, DW5363PGB, D156)

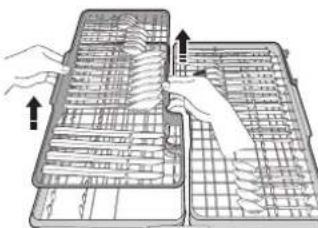

Las guías se pueden separar de la bandeja para los cubiertos.

Por ejemplo, puede sacar las guías de un lado para dejar espacio para elementos más grandes de la bandeja superior.

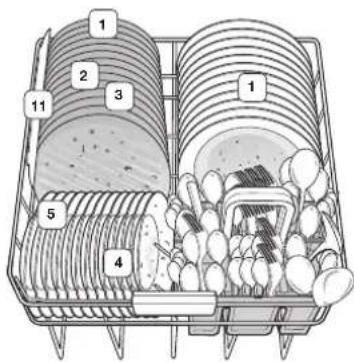

1. Ordene los cubiertos como se muestra en la ilustración.

1. Monte las guías en la bandeja para cubiertos.

Si coloca elementos grandes, como cortadores de pasteles, en la bandeja pueden chocar con el brazo aspersor superior.
Si los mangos de las cucharas no caben en los soportes, colóquelas en sentido inverso.

1. Saque las guías de la bandeja para los cubiertos una vez finalizado el programa.

Uso de la cesta para cubiertos (DW-FG520, D153, DW5343TGB, D155)

La cesta para cubiertos tiene una cubierta que permite colocar los cuchillos, las cucharas y los tenedores en soportes individuales para evitar que choquen entre sí y se decoloren.

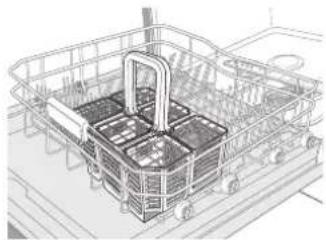

1. Coloque los diferentes tipos de cubiertos en las cestas como se muestra en la ilustración.

Por motivos de seguridad coloque los cuchillos en el estante correspondiente (en algunos modelos). (El lavavajillas puede no tener el estante para cuchillos mencionado)

1. Coloque la cesta para cubiertos en la cesta inferior.

Si lava pocos cubiertos, puede separar la cesta y utilizar sólo uno de los lados.

No coloque elementos grandes dentro de la cesta para cubiertos. El mango puede ser demasiado largo e interferir con el brazo aspersor central.

La cesta para cubiertos se puede utilizar con la cubierta abierta.

1. Levante la cubierta y júntela con el asa como se muestra en la ilustración.

Para dividir la cesta para cubiertos en dos cestas, tire de uno de los lados en la dirección de la flecha (vea la ilustración) mientras sujeta el otro lado.

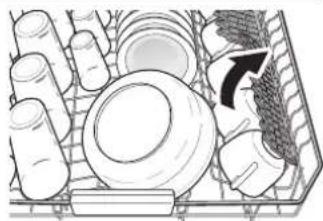

Uso de las bandejas para tazas

Puede colocar tazas, elementos pequeños y utensilios de cocina largos en los estantes para tazas. Son también muy útiles para lavar vasos. Coloque los vasos éstos en los ganchos de los estantes para tazas. Los estantes para tazas se pueden abatir cuando no se utilizan.

No ajuste el nivel de la cesta superior con los soportes de los vasos levantados. Será imposible empujar la cesta superior hacia adentro.

En todos los programas del lavavajillas, excepto el de Prelavado, se tiene que poner detergente en el compartimiento correspondiente.

Ponga la cantidad correcta de detergente según el programa seleccionado para asegurar el mejor rendimiento.

Utilice sólo detergentes para lavavajillas. Los detergentes normales producen mucha espuma, lo que reduce el rendimiento del lavavajillas y puede hacer que éste funcione mal.

No inhale las emanaciones del detergente para lavavajillas ni lo ingiera. Los detergentes para lavavajillas contienen productos químicos irritantes y cáusticos que pueden causar problemas respiratorios. Si ha inhalado emanaciones del detergente o lo ha tragado, solicite atención médica inmediatamente.

Mantenga el detergente fuera del alcance de los niños.

Llenado del dispensador de detergente

1. Abra la tapa del dispensador de detergente presionando el pestillo.

La tapa siempre se abre al finalizar un ciclo de lavado.

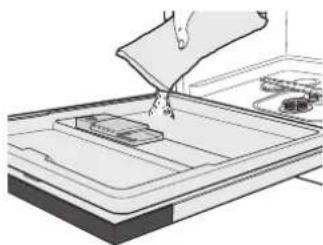

1. Añada la cantidad de detergente recomendada en el compartimiento para el detergente del lavado principal.

2. Cierre la tapa presionando sobre ella hacia la izquierda y hacia abajo.

1. Para obtener los mejores resultados de lavado, en especial de elementos muy sucios, añada una pequeña cantidad (unos 8 g) de detergente en la puerta. Éste actuará en la fase de prelavado.

Uso de multitabletas

Puede utilizar multitabletas 2 en 1, 3 en 1 o 4 en 1.

Las multitabletas, según el tipo, combinan detergente con abrillantador y/o con sal para lavavajillas.

Consulte las instrucciones del fabricante antes de utilizar una multitableta y compruebe si es adecuada para el nivel de la dureza del agua de su zona.

1. Presione el pestillo del dispensador de detergente y abra la tapa.
2. Añada la multitableta en el compartimiento para el detergente del lavado principal y cierre la tapa.
3. Pulse el botón Multi Tabs (Multitabletas) TABS del panel de control para activar la función Multitabletas.

Funcionamiento del lavavajillas

INSTRUCCIONES BÁSICAS

1. Abra la puerta.

2. Cargue las cestas.

No las llene en exceso.

1. Compruebe que no se obstaculizan los brazos aspersores.

2. Añada la cantidad adecuada de detergente en el dispensador correspondiente y en la puerta (si es necesario).

3. Pulse el botón de Encendido para encender el lavavajillas.

4. Seleccione el programa adecuado para el tipo de carga con el botón PROG. (Programas). (Consulte la sección "Uso de los botones de selección de los programas" en la página 24.) El indicador del programa seleccionado se ilumina.

5. Seleccione cualquier función adicional.

Se enciende el indicador correspondiente.

1. Pulse el botón Inicio/Restauración ◇ y cierre la puerta para iniciar el programa.

2. Cuando se completa el ciclo de lavado, el lavavajillas emite una señal sonora. La alimentación se apaga automáticamente después de 10 minutos.

3. Vacíe las cestas.

Descargue la cesta inferior, la cesta superior y la bandeja para cubiertos (si está cargada) por este orden.

Así evitará que el agua de la cesta superior gotee sobre los elementos de la cesta inferior.

USO DE LOS BOTONES DE SELECCIÓN DE LOS PROGRAMAS

Seleccione el programa adecuado para el tipo de carga y suciedad con el botón PROG. (Programas).

Símbolo Programa Descripción
	Intensivo 70 °C Elementos muy sucios, incluidas ollas y cazuelas
	Automático 40 ~ 65 °C (DW-FG720, D154, DW5363PGB, D156, DW5343TGB, D155)	Elementos de uso diario poco o muy sucios, detección automática del nivel de suciedad
	Normal 65 °C (DW-FG520, D153)	Elementos de uso diario, suciedad normal
	Expreso 65 °C	Elementos de uso diario, suciedad normal, con un tiempo de ciclo corto
	Económico 45 °C	Elementos de uso diario, suciedad normal, consumo reducido de energía y agua
	Rápido 50 °C Elementos poco sucios con tiempo de ciclo muy corto
	Delicado 40 °C Elementos delicados poco sucios
	Prelavado (DW-FG720, D154, DW5363PGB, D156)	Aclarado en frío para eliminar sólo la suciedad de los platos guardados mucho tiempo o para remojar los platos resecos antes de ejecutar un programa.

Uso de la función de prelavado (DW-FG520, D153, DW5343TGB, D155)

Pulse el botón Prelavado.

Funcionamiento del lavavajillas

Interrupción de un programa

Si se abre la puerta mientras se está ejecutando un programa, éste se detiene temporalmente. Para reanudarlo, vuelva a cerrar la puerta.

El agua del lavavajillas puede estar muy caliente.

Abra la puerta con extrema precaución y sólo si es verdaderamente necesario.

Cambio de programa

Si desea cambiar de programa una vez iniciado éste, siga estas instrucciones:

Si la tapa del dispensador de detergente se ha abierto, no cambie de programa.

1. Abra la puerta para interrumpir el programa.
2. Mantenga pulsado durante 3 segundos el botón Inicio/Restauración ◇ para restaurar el programa.

• Una vez restaurado el programa, durante 1 minuto se vacía de agua el lavavajillas. Pasado este minuto podrá cambiar de programa.

• Para omitir el proceso de vaciado, pulse el botón de Encendido ⏻ para apagar el lavavajillas y vuelva a pulsarlo para encenderlo.
  Tendrá que volver a seleccionar las funciones adicionales.

• Cambie de programa y pulse el botón Inicio/Restauración

• Cierre la puerta para iniciar el nuevo programa.

USO DE LA FUNCIÓN DE INICIO RETARDADO

Puede establecer que el lavavajillas inicie un programa en un momento determinado eligiendo un periodo de retardo entre 1 y 24 horas (en incrementos de 1 hora).

1. Abra la puerta y cargue las cestas.
2. Añada la cantidad adecuada de detergente en el dispensador de detergente y en la puerta (si es necesario).
3. Pulse el botón de Encendido para encender el lavavajillas.
4. Seleccione el programa y las funciones
5. Establezca el tiempo de retardo con el botón Inicio retardado
6. Pulse el botón Inicio/Restauración ♦. Se ilumina el indicador de Inicio retardado ⏻ y el reloj inicia la cuenta atrás.
7. Para cancelar la función de inicio retardado mantenga pulsado durante 3 segundos el botón Inicio/Restauración para restaurar el programa.

USO DE LA PANTALLA DIGITAL

En la pantalla se muestra el tiempo restante de lavado, información del estado (inicio retardado, reposición de la sal, reposición del abrillantador y bloqueo para niños) y los códigos de error.

Si ocurre algún problema durante el funcionamiento, se muestra un código de error y suena una alarma. (Consulte la sección “Códigos de información” en la página 32).

Visualización del tiempo

La zona de visualización del tiempo muestra el tiempo que resta hasta el fin del programa en horas y minutos.

El tiempo restante puede variar incluso con el mismo programa. Ello puede deberse a la diferencia en la temperatura del agua, el ciclo de reactivación y el tamaño y estado de la carga.

Funcionamiento del lavavajillas

Indicador de reposición de la sal

Si se ilumina el indicador de "Reposición de la sal S", significa que falta sal y que hay que reponerla.

Para volver a llenar el compartimiento de la sal, consulte la sección "Llenado del compartimiento de la sal" en la página 16.

Indicador de reposición del abrillantador

Si se ilumina el indicador de "Reposición del abrillantador *" significa que falta abrillantador y que hay que reponerlo.

Para volver a llenar el compartimiento de reposición del abrillantador, consulte la sección "Llenado del compartimiento del abrillantador" en la página 17.

Utilice esta función para platos difíciles de lavar, muy sucios, ollas y cazuelas y platos manchados de grasa. Coloque los elementos sobre el disco rociador de zona intensiva (Consulte la sección "Comprobación de las piezas y del panel de control" en la página 9) y pulse el botón Zona intensiva

Media carga

Para pocos elementos utilice sólo la cesta superior o la inferior para ahorrar energía. Pulse el botón Media carga 1/2 para seleccionar la cesta superior o la inferior.

Multitabletas

Si utiliza detergente multitabletas 2 en 1, 3 en 1 o 4 en 1, seleccione un programa y pulse el botón Multi Tabs TABS. (La función Multitabletas está disponible con todos los programas excepto el de Prelavado 🚠.) Cuando se selecciona la función Multitabletas, el indicador “Reposición del abrillantador ” se apaga.

Desinfección

Pulse el botón Desinfección para conseguir la mejor higiene posible en su lavavajillas. En el aclarado final se alcanza una temperatura de 70 °C que se mantiene durante varios minutos. Esta función está disponible con todos los programas excepto Prelavado y Delicado.

Bloqueo para niños

La función Bloqueo para niños bloquea todos los botones de manera que no se pueda cambiar el programa seleccionado.

Activación/desactivación

Para activar o desactivar la función Bloqueo para niños mantenga pulsado durante 3 segundos el botón Desinfección

El indicador de “Bloqueo para niños 🔒” se ilumina para indicar que la función Bloqueo para niños está activada.

Al activar la función Bloqueo para niños se bloquean todos los botones.

26_ Funcionamiento del lavavajillas

Limpieza y mantenimiento del lavavajillas

Mantener el lavavajillas limpio mejora su rendimiento, disminuye las reparaciones innecesarias y prolonga su vida útil.

LIMPIEZA DEL EXTERIOR

Limpie los derrames del exterior en cuanto se produzcan.

Utilice un paño suave humedecido y frote suavemente los derrames y el polvo del panel de control.

No utilice benceno, cera, disolventes, lejía que contenga cloro ni alcohol. Estos productos químicos pueden decolorar las paredes interiores del lavavajillas y originar manchas.

No limpie el lavavajillas rociándolo con agua. En especial, proteja los componentes eléctricos para que no entren en contacto con el agua.

Si el panel de la puerta de su lavavajillas es de acero inoxidable lo puede limpiar con un limpiador para acero inoxidable de electrodomésticos o un producto similar y un paño limpio suave.

LIMPIEZA DEL INTERIOR

Si en el interior del lavavajillas se forman depósitos de cal o grasa, límpielos con un trapo húmedo o ejecute un programa con la temperatura de lavado más alta con el lavavajillas vacío y con el dispensador de detergente lleno.

No saque el sello frontal del contenedor. Si hace esto pueden producirse escapes de agua o el lavavajillas puede funcionar mal.

LIMPIEZA DE LOS FILTROS

1. Apague el lavavajillas.

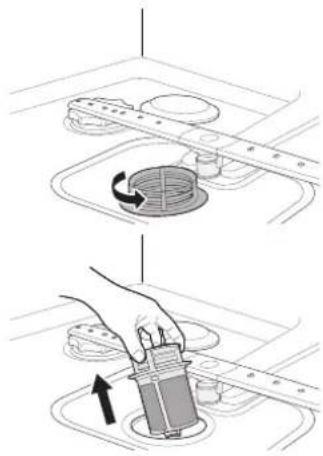

2. Gire el conjunto de filtros en sentido antihorario para aflojarlo y sáquelo.

Limpieza y mantenimiento del lavavajillas

1. Desmonte el filtro grueso y el microfiltro.

1. Saque cualquier suciedad u otros restos de los filtros y aclárelos con agua corriente.

1. Vuelva a montar los filtros en orden inverso, vuelva a colocar el conjunto de filtros y gírelo en sentido horario para cerrarlo.

Si no se cierra el conjunto de filtro adecuadamente, se reduce su rendimiento.

LIMPIEZA DE LOS BRAZOS ASPERSORES

Si el rendimiento del lavavajillas no es bueno o los chorros de los brazos aspersores parecen obstruidos, límpielos. Desmonte los brazos aspersores con cuidado, ya que se pueden romper fácilmente.

Apague el lavavajillas antes de sacar los brazos aspersores.

Limpieza de los brazos aspersores

1. Saque la guía de la bandeja para cubiertos (DW-FG720, D154, DW5363PGB, D156). (Consulte la sección "Uso de las cestas" en la página 18.)

2. Gire el asa central del brazo aspersor superior en sentido antihorario y extráigalo.

3. Afloje y saque la tuerca de sujeción del brazo aspersor superior y desmóntelo.

28_ Limpieza y mantenimiento del lavavajillas

1. Extraiga la cesta inferior.
2. Tire firmemente del brazo aspersor inferior y extráigalo.

1. Utilice un objeto puntiagudo como un palillo de dientes para eliminar las partículas de alimentos de los chorros de los brazos aspersores.

1. Enjuague bien con agua corriente.
2. Vuelva a montar los brazos aspersores y compruebe que giran libremente.

Si debe almacenar el lavavajillas durante un tiempo prolongado, vacíe completamente el agua y desconecte la manguera de agua. El lavavajillas se puede estropear si queda agua en las mangueras y en los componentes internos. Después de vaciar el lavavajillas, desconéctelo y asegúrese de cerrar la válvula de suministro de agua y el disyuntor del circuito.

Solución de problemas y códigos de información

COMPRUEBE ESTOS PUNTOS SI SU LAVAVAJILLAS...

PROBLEMA POSIBLE	CAUSA SOLUCIÓN
No arranca.	La puerta no está bien cerrada. El botónInicio/Restauración◇no está seleccionado.	Compruebe que la puerta esté bien cerrada. Pulse el botónInicio/Restauración◇antes de cerrar la puerta.
	No hay ningún programa seleccionado.	Seleccione un programa.
	El cable de alimentación no está enchufado.	Enchufe el cable de alimentación.
	No hay suministro de agua.	Compruebe que la válvula de suministro de agua esté abierta.
	El panel de control está bloqueado.	Desactive la funciónBloqueo paraniñospara desbloquear el panel de control.
Se advierten malos olores. Ha	quedado agua del último ciclo.	Añada detergente y ejecute el programaAutomáticoAcroel lavavajillas vacío para limpiarlo.
Queda agua una vez finalizado el programa.	La manguera de desagüe está doblada u obstruida.	Enderece la manguera o desobstrúyala.
Quedan restos de comida en los platos.	Se ha seleccionado un programa inadecuado.	Seleccione un programa según el nivel de suciedad de los platos como se explica en este manual.
	El filtro está sucio o no está correctamente montado.	Limpie el filtro y compruebe que esté bien montado.
	No hay detergente o no se ha utilizado en cantidad suficiente.	Utilice un detergente especial para lavavajillas o añada más detergente.
	La presión del agua de suministro es baja.	La presión del agua debe estar entre 0,05 MPa y 0,8 MPa.
	Los chorros de los brazos aspersores están obstruidos.	Limpie los brazos aspersores.
	Los platos no se han cargado adecuadamente.	Vuelva a disponer los platos para que el agua llegue a todos por igual y para que no interfieran con el funcionamiento de los brazos aspersores y el dispensador.
	El agua es demasiado dura.	Compruebe el indicador de reposición de la sal y llene el compartimiento de sal.

30_ Solución de problemas y códigos de información

PROBLEMA POSIBLE CAUSA SOLUCIÓN
Los platos no quedan bien secos.	No hay abrillantador en el dispensador o no se ha utilizado en cantidad suficiente.	Compruebe el dispensador y añada abrillantador.Compruebe la configuración del abrillantador.
	Se han utilizado multitabletas sin haber seleccionado la función Multitabletas.	Seleccione la función Multitabletas o utilice abrillantador.
	Los vasos y las copas que tienen forma cóncava retienen agua.Este agua puede derramarse sobre otras piezas al sacarlos.	Una vez finalizado el ciclo, primero vacíe la cesta inferior y luego la superior para evitar que caigan gotas de agua de la cesta superior sobre los platos de la cesta inferior.
El lavavajillas hace demasiado ruido.	El lavavajillas emite una señal sonora cuando la tapa del dispensador está abierta y durante la fase inicial del desagüe debido al funcionamiento de la bomba.	Es un funcionamiento normal.
	El lavavajillas no está nivelado. Nivele	el lavavajillas.
	Se oye un golpeteo porque un brazo aspersor choca contra los platos.	Vuelva a colocar los platos.
Queda una película amarilla o marrón en las tazas o en los platos.	Pueden ser manchas de café o té.	Utilice un programa con temperatura más alta.
No se ilumina ningún indicador.	El cable de alimentación no está enchufado.	Enchufe el cable de alimentación.
Los brazos aspersores no giran suavemente.	Hay partículas de alimentos que obstruyen los brazos aspersores.	Limpie los brazos.
Después del lavado queda una capa blanca en los cubiertos y la vajilla.	Se ha utilizado agua dura.	Compruebe el indicador de reposición de la sal y si es correcta la configuración del suavizante según el nivel de dureza del agua.Compruebe que la tapa del compartimiento de la sal estén bien ajustada.

Solución de problemas y códigos de información

CÓDIGOS DE INFORMACIÓN

Los códigos de información se muestran para ayudarle a comprender mejor qué ocurre con el lavavajillas. Si aparece alguno de estos códigos, seleccione la opción de restauración y siga las instrucciones pertinentes.

SÍMBOLO DEL CÓDIGO	SIGNIFICADO SOLUCIÓN
bE2 Error del botón	compruebe si hay algún botón trabado o si se ha pulsado un botón durante más de 30 segundos.
3E, AE Error de comunicación interna Apague y encienda	el aparato.
5E Error de drenaje	Compruebe si la manguera de desagüe está obstruida o doblada.
4E Error del suministro de agua	Compruebe que la válvula de suministro de agua esté abierta.
4E1 Suministro de agua caliente	Compruebe que la temperatura del agua de suministro no supere los 80 °C.
HE, HE1 Error del calefactor	Apague el aparato y desenchúfelo, cierre la válvula de suministro de agua y póngase en contacto con el centro de servicio.
tE Error del sensor de temperatura
1E Error de nivel de agua bajo
PE Error de posición del motor síncrono Apague y encienda el aparato.
LE Error de fuga de agua	Apague el aparato y desenchúfelo, cierre la válvula de suministro de agua y póngase en contacto con el centro de servicio.
OE Error de exceso de agua

Para obtener más información sobre los códigos de error o si no puede solucionar el problema con la solución sugerida, consulte la parte final de este manual y póngase en contacto con el centro de servicio al cliente de Samsung.

Solución de problemas y códigos de información

Tabla de programas

TABLA DE PROGRAMAS

Nivel de suciedad	Intensivo 70	Automático 40-65 (DW-FG720, D154, DW5363PGB, D156, DW5343TGB, D155)	Normal 65 (DW-FG520, D153)	Expreso 65 Económico 45 Rápido 50 Delicado 40			Prelavado
Cantidad de restos de alimentos	Mucha	Muy poca a mucha	Normal Normal Poca Poca Muy poca
Secuencia del programa	Prelavado▶Lavado principal ▶1er aclarado ▶2o aclarado ▶Aclarado caliente ▶Secado▶Final	Prelavado▶Lavado principal ▶1er aclarado ▶(2o aclarado) ▶Aclarado caliente ▶Secado▶Final	Prelavado▶Lavado principal ▶1er aclarado ▶2o aclarado ▶Aclarado caliente ▶Secado▶Final	Prelavado▶Lavado principal ▶1er aclarado ▶Aclarado caliente ▶Secado▶Final	Prelavado▶Lavado principal ▶1er aclarado ▶Aclarado caliente ▶Secado▶Final	Lavado principal ▶1er aclarado ▶Aclarado caliente ▶Final	Prelavado▶Lavado principal ▶1er aclarado ▶Aclarado caliente ▶Secado▶Final	Aclarado frío ▶Final
Consumo de agua (L)	17,3 9,1~18,5 18,4 11,6				10(DW-FG720, D154, DW5363PGB, D156)12(DW-FG520, D153, DW5343TGB, D155)	10,5 10,1 3,7
Consumo de energía (kWh)	1,5 0,8~16 1,4 1,2				0,96(DW-FG720, D154, DW5363PGB, D156)0,97(DW-FG520, D153, DW5343TGB, D155)	1,0 0,7	-

El tiempo de lavado varía en función de las opciones que añada, así como de la presión y la temperatura del agua de suministro.

Tabla de programas

Apéndice

ELIMINACIÓN DEL LAVAVAJILLAS Y AYUDA AL MEDIO AMBIENTE

Este lavavajillas se ha fabricado con materiales reciclables. Cuando quiera desecharlo, hágalo siguiendo la normativa local para la eliminación de residuos. Corte el cable de alimentación para que el electrodoméstico no pueda conectarse a una toma eléctrica.

Quite la puerta para que los animales y los niños no puedan quedar atrapados en el interior.

No utilice cantidades de detergente superiores a las recomendadas por el fabricante del producto.

DECLARACIÓN DE CONFORMIDAD

Este producto cumple los requisitos de las directivas siguientes:

Directiva EMC 2004/108/CE

Directiva de baja tensión 2006/95/CE

ESPECIFICACIONES

MODELO		DW-FG720, D154, DW5363PGB, D156, DW-FG520, D153, DW5343TGB, D155
Alimentación 220 V CA ~ 240 V, 50 Hz
Tipo Libre instalación
Presión del agua 0,05 - 0,8 MPa
Capacidad de lavado (cubierto tipo)		14 (DW-FG720, D154, DW5363PGB, D156), 13 (DW-FG520, D153, DW5343TGB, D155)
Potencia nominal 2000 ~ 2300 W
Dimensiones 598 (an) x 845 (al) x 600 mm (pr)
Peso	Modelo	DW-FG720, D154, DW5363PGB, D156	DW-FG520, D153, DW5343TGB, D155
	Desembalado 48.0 kg 47.0 kg
	Embalado 51.0 kg 50.0 kg

34_Apéndice

Para prueba estándar

Las ilustraciones siguientes muestran el modo correcto de cargar las cestas de acuerdo con la normativa europea (EN50242).

• Capacidad de lavado: 14 (DW-FG720, D154, DW5363PGB, D156) / 13 (DW-FG520, D153, DW5343TGB, D155) cubierto tipo
  • Norma de prueba: EN50242/IEC60436
• Posición de la cesta superior: Inferior
• Programa: Económico
• Opciones adicionales: Ninguna
  • Ajuste del abrillantador: 6
  • Dosis del detergente estándar

- 14PS: 7 g + 28 g

- 13PS: 6g + 26,5g

- Para la disposición de la vajilla, consulte las ilustraciones A, B, C

14 servicios

1	Plato hondo: Copos de avena	6	Taza: Té	12	Cuchara sopera: Copos de avena
2	Plato llano: Huevos	7	Platito: Té	13	Tenedor: Huevos
3	Plato llano: Carne	8	Vaso: Leche	14	Cuchillo
4	Plato de postre: Espinacas	9	Cuenco pequeño, mediano: Espinacas	15	Cuchara de postre
5	Plato de postre: Huevos	10	Cuenco grande: Carne	16	Cucharilla:
		11	Bandeja ovalada: Margarina	17	Cubierto de servir

Para prueba estándar

13 servicios

1	Plato hondo: Copos de avena	6	Taza: Té	12	Cuchara sopera: Copos de avena
2	Plato Ilano: Huevos	7	Platito: Té	13	Tenedor: Huevos
3	Plato Ilano: Carne	8	Vaso: Leche	14	Cuchillo
4	Plato de postre: Espinacas	9	Cuenco pequeño, mediano: Espinacas	15	Cuchara de postre
5	Plato de postre: Huevos	10	Cuenco grande: Carne	16	Cucharilla:
		11	Bandeja ovalada: Margarina	17	Cubierto de servir

Ficha del producto

REGLAMENTO (UE) No 1059/2010

Proveedor SAMSUNG $AMSUNG
Nombre del modelo		DW-FG720, D154, DW5363PGB, D156	DW-FG520, D153, DW5343TGB, D155
Capacidad asignada (cubierto tipo)		14 13
Clase de eficiencia energética A+ A+
Ecoetiqueta No No
Consumo anual de energía, (AE C) (kWh/año) 1)		273 276
Consumo de energía ciclo normal, (E t) (kWh)		0.96 0.97
Consumo eléctrico "modo apagado", P o (W)		0.45 0.45
Consumo eléctrico "modo sin apagar", P I (W)		3	3
Consumo de agua anual, (AW C), (L) 2)		2800 3360
Consumo de agua programa normal (L)		10 12
Clase de eficiencia de secado A A
Programa normal 3)		Económico	Económico
Duración del programa relativo al ciclo normal,		160 160
Duración del "modo sin apagar", (T l) (min)		10	10
Ruido acústico aéreo emitido (dBA re 1 pW)		45 48
Instalación	Encastrado	--
	Integrado	Sí	Sí
	Libre instalación	Sí	Sí

1) basado en 280 ciclos de lavado normal utilizando una carga con agua fría y los modos de bajo consumo eléctrico. El consumo real de energía depende de las condiciones de utilización del aparato.

2) basado en 280 ciclos de lavado normal. El consumo real de agua depende de las condiciones de utilización del aparato.

3) 'Programa normal' es el ciclo de lavado normal que es apto para lavar una vajilla de suciedad normal y el más eficiente en términos de consumo combinado de energía y agua.

SAMSUNG

¿PREGUNTAS O COMENTARIOS?

PAÍS LLAME O VISITE NUESTRA PÁGINA WEB
AUSTRIA	0810 - SAMSUNG(7267864, € 0.07/min)	www.samsung.com
BELGIUM 02-201	-24-18	www.samsung.com/be (Dutch)www.samsung.com/be_fr (French)
CZECH 800 - SAMSUNG (800-726786) www.samsung.com
DENMARK 70 70	19 70 www.samsung.com
FINLAND 030-62	27 515 www.samsung.com
FRANCE 01 48 63	00 00 www.samsung.com/fr
GERMANY	0180 5 SAMSUNG bzw.0180 5 7267864*	www.samsung.com
HUNGARY 06-80	-SAMSUNG (726-7864) www.samsung.com
ITALIA	800-SAMSUNG (726-7864)	www.samsung.com
LUXEMBURG	261 03 710	www.samsung.com
NETHERLANDS	0900-SAMSUNG (0900-7267864)(€ 0,10/Min)	www.samsung.com
NORWAY	815 56480	www.samsung.com
POLAND	0 801-1SAMSUNG (172-678) *lub [phone] **	www.samsung.com/pl
PORTUGAL	808 20-SAMSUNG (808 20 7267) www.samsung.com
SLOVAKIA	0800 - SAMSUNG (0800-726 786)	www.samsung.com
SPAIN	902 - 1 - SAMSUNG (902 172 678)	www.samsung.com
SWEDEN	0771 726 7864 (SAMSUNG)	www.samsung.com
SWITZERLAND	0848 - SAMSUNG(7267864, CHF 0.08/min)	www.samsung.com/ch (German)www.samsung.com/ch_fr (French)
U.K	0330 SAMSUNG (7267864)	www.samsung.com
AUSTRALIA	1300 362 603	www.samsung.com
NEW ZEALAND	0800 SAMSUNG (0800 726 786)	www.samsung.com
TURKEY	444 77 11	www.samsung.com
SOUTH AFRICA	0860-SAMSUNG(726-7864 )	www.samsung.com
U.A.E	800-SAMSUNG (726-7864)	www.samsung.com
IRAN	021-8255	www.samsung.com
BAHRAIN	8000-4726	www.samsung.com/ae (English)www.samsung.com/ae_ar (Arabic)
JORDAN	800-22273065777444	www.samsung.com/Levant(English)

N.° de código: DD68-00093E-07_ES
