GEBRUIKSAANWIJZING A12 ROTEL

Zorg dat niet alleen de A12, maar de gehele installatie uitstaat, als nog niet alle verbindingen gemaakt zijn. 4 Zorg dat niet alleen de A12, maar de gehele installatie ook uitstaat, als u verbindingen gaat wijzigen. Wij raden u ook aan om

(PCMLineal) 44’1 kHz, 48 kHz, 88’2 kHz, 96 kHz, 176’4 kHz o 192 kHz (cuanticación entre 16 y 24 bits). Imposible Establecer Conexión por Bluetooth Si no puede conectar su dispositivo compatible Bluetooth al A12, borre la memoria de la conexión previa en su aparato. En el caso de su dispositivo, por regla general esto se indicará como “Forget this Device” (“Olvidar este Dispositivo”). Intente establecer la conexión de nuevo.48 A12 Amplicador Integrado Estereofónico Características Técnicas Potencia Continua de Salida 60 vatios/canal (20 - 20.000 Hz, THD < 0’03%, 8 ohmios) Distorsión Armónica Total < 0’03%, (20 - 20.000 Hz, 8 ohmios) Distorsión por Intermodulación < 0’03% (60 Hz : 7 kHz, 4:1) Respuesta en Frecuencia Entradas de Línea 20 - 20.000 Hz, +/- 0’5 dB Entrada de Fono 10 - 100.000 Hz, +/- 0’5 dB Factor de Amortiguamiento 220 (20-20.000 Hz, 8 ohmios) Sensibilidad/Impedancia de las Entradas de Línea Entrada de Fono (MM) 3 mV/47k ohmios Entradas de Línea (RCA) 200 mV/24k ohmios Nivel de Saturación Entrada de Fono 50 mV Entradas de Línea 4 V Nivel/Impedancia de Salida del Preamplificador 1 V/470 ohmios Salida Preamplificada Rango de Actuación de los Controles de Tono +/- 10 dB en 100 Hz/10 kHz Relación Señal/Ruido (norma IHF/ponderación A) Entrada de Fono 90 dB Entradas de Línea 100 dB Sección Digital Respuesta en Frecuencia 10 - 80.000 Hz, +/- 3 dB, Max Relación Señal/Ruido (norma IHF/ponderación A) 103 dB Sensibilidad/Impedancia de Entrada 0 dBfs/75 ohmios Nivel de Salida del Preamplificador 1’3 V (a - 20 dB) Entrada Coaxial/Óptica PCM Lineal SPDIF (hasta 24 bits/192k Hz) C-USB USB Audio Class 1.0 (hasta 24 bits/96k Hz) USB Audio Class 2.0 (hasta 24 bits/192k Hz)* *Se requiere la instalación de un controlador (“driver”) específico. General Alimentación Europa. 230 voltios/50 Hz EE.UU 120 voltios/60 Hz Consumo en Standby < 0’5 vatios Consumo 230 vatios BTU (4 ohmios, a 1/8o de la potencia) 517 BTU/h Dimensiones (An x Al x P) 430 x 93 x 345 mm Altura del Panel Frontal 80 mm Peso Neto 8 kg Todas estas especificaciones son correctas en el momento de la impresión del presente manual de instrucciones. Rotel se reserva el derecho a realizar modificaciones en las mismas sin aviso previo. Rotel y el logotipo Rotel HiFi son marcas registradas de The Rotel Co. Ltd., Tokio, Japón. “Made for iPod” y “Made for iPhone” significa que un determinado accesorio electrónico ha sido específicamente diseñado para conectarse a, respectivamente, un iPod o un iPhone y ha sido homologado por su desarrollador para que satisfaga los estándares de prestaciones establecidos por Apple. Apple no es responsable del funcionamiento de este dispositivo ni de su compatibilidad con las normas de seguridad y regulaciones existentes. Asimismo, tenga en cuenta que el uso de este accesorio con un iPod o un iPhone puede afectar las prestaciones del mismo cuando se trabaja con conexión inalámbrica. iPhone, iPod, iPod classic, iPod nano e iPod touch son marcas comerciales de Apple Inc. registradas en EE.UU. y otros países.PB 49 Geïntegreerde stereoversterker A12 Opmerking De RS232-aansluiting mag alleen worden gebruikt door bevoegde personen. WAARSCHUWING: Er bevinden zich geen onderdelen in het apparaat waaraan de gebruiker onderhoud kan of moet uitvoeren. Laat onderhoud altijd door professionele onderhoudsmonteurs uitvoeren. WAARSCHUWING: Om het risico op brand of elektrische schokken te verminderen, dient u te voorkomen dat het apparaat wordt blootgesteld aan water en vocht. Stel het apparaat niet bloot aan waterdruppels of spatwater. Plaats geen voorwerpen met een vloeistof erin, zoals een vaas, op het apparaat. Voorkom dat er voorwerpen in de behuizing terechtkomen. Mocht het apparaat aan vocht worden blootgesteld of mocht er een voorwerp in de behuizing terechtkomen, trek de netstekker dan onmiddellijk uit het stopcontact. Breng het apparaat voor controle en eventuele reparaties naar een erkend onderhoudsmonteur. Lees alle aanwijzingen. Bewaar deze handleiding. Neem alle waarschuwingen. Volg alle gebruiksaanwijzingen op. Gebruik dit apparaat niet in de buurt van water. Reinig de behuizing van het apparaat alleen maar met een droge doek of met een stofzuiger. Plaats het apparaat niet op een bed, bank, tapijt of een vergelijkbaar oppervlak waardoor de ventilatieopeningen afgesloten kunnen worden. Als het apparaat in een kast of boekenrek wordt geplaatst, moet het meubelstuk voldoende ventilatieruimte bieden om het apparaat goed te kunnen laten koelen. Houd het apparaat uit de buurt van radiatoren, warmtelampen, kachels of andere apparaten die warmte produceren. Een gepolariseerde stekker heeft twee pennen, de ene breder dan de andere. Een geaarde stekker heeft twee pennen plus randaardecontacten. De stekker heeft deze voorzieningen voor uw veiligheid. Verwijder ze niet. Als de stekker van het bijgeleverde snoer niet in uw stopcontact past, raadpleeg dan een elektricien. Leg het netsnoer zodanig dat het niet bekneld raakt, verbogen wordt, knikt, aan warmte wordt blootgesteld of op enige andere wijze beschadigd raakt. Let hierbij met name op het stekkergedeelte en het gedeelte van het snoer dat achter uit het apparaat komt. Gebruik alleen door de fabrikant voorgeschreven accessoires. Gebruik het apparaat alleen in combinatie met een standaard, rek, steun of schappensysteem sterk genoeg om het apparaat te ondersteunen. Let goed op als u het apparaat in een standaard of rek (ver)plaatst: zorg ervoor dat de standaard of het rek niet omvalt, waardoor u of iemand anders letsel zou kunnen oplopen of schade aan het apparaat. Neem de stekker uit het stopcontact bij onweer of als het apparaat langdurig niet gebruikt zal worden. Staak het gebruik van het apparaat onmiddellijk en laat het door professionele onderhoudsmonteurs controleren en/of repareren als: het netsnoer of de stekker beschadigd is; er voorwerpen in het apparaat zijn gevallen of er vloeistof in is gemorst; het apparaat aan regen is blootgesteld; het apparaat niet naar behoren lijkt te werken; het apparaat is gevallen of beschadigd. De inrichting moet worden gebruikt in niet-tropische klimaat. De ventilatie moet niet worden belemmerd door de ventilatieopeningen af te dekken met items zoals kranten, tafelkleden, gordijnen, enz. Producten van Rotel voldoen aan de BGS-richtlijn inzake beperkingen op het gebruik van bepaalde gevaarlijke stoffen in elektrische en elektronische apparatuur en aan de AEEA-richtlijn betreffende afgedankte elektrische en elektronische apparatuur. Het symbool van een vuilnisbak met een kruis erdoorheen geeft aan dat aan deze richtlijnen wordt voldaan en dat de producten op de juiste wijze gerecycled of verwerkt moeten worden conform deze richtlijnen. Dit symbool geeft aan dat dit apparaat dubbel geïsoleerd is. Aansluiting op een geaard stopcontact is niet vereist. Belangrijke veiligheidsaanwijzingen Plaats geen bronnen met open vuur, zoals brandende kaarsen, op het apparaat. Het aanraken van niet-geïsoleerde klemmen of bedrading kan een onaangenaam gevoel veroorzaken. Laat ten minste 10 cm ruimte vrij rond het apparaat. WAARSCHUWING: Met de aansluiting voor de voedingskabel op het achterpaneel kunt u de stroomtoevoer verbreken. Het apparaat moet zich in een open ruimte bevinden waar deze aansluiting goed te bereiken is. Sluit het apparaat aan op een stroomtoevoer die overeenkomt met de op het achterpaneel aangegeven type- en spanningsaanduiding. (VS: 120V/60Hz, EU: 230V/50Hz). Sluit het apparaat alleen met de bijgeleverde voedingskabel of een exacte equivalent daarvan op het lichtnet aan. Verander niets aan de meegeleverde kabel. Gebruik geen verlengsnoer. Met de stekker van het netsnoer kunt u de stroomtoevoer naar het apparaat verbreken. Door de stekker uit het stopcontact en apparaat te trekken, verbreekt u de aansluiting op het stroomnet volledig. Dit is de enige manier om de stroomvoorziening volledig te verwijderen uit het apparaat. Sluit de luidsprekers aan met kabels volgens klasse 2: dit maakt een goede aansluiting mogelijk met minimaal risico van elektrische schokken. Stel de batterijen in de afstandsbediening niet bloot aan overmatige temperatuur, zoals direct zonlicht, vuur of andere warmtebronnen. Batterijen moeten worden gerecycleerd of verwijderd als per staat en lokale richtlijnen. Dit apparaat voldoet aan hoofdstuk 15 van de FCC-wetgeving. Voor het gebruik gelden de volgende condities: (1) Dit apparaat mag geen schadelijke interferentie veroorzaken en (2) dit apparaat moet nterferentie accepteren, ook interferentie die de werking kan verstoren. POWERPHONES A12 PHONO TUNER CD USB OPT COAX AUX PC-USB BT5V / 2.1A MENU SPEAKERS A B

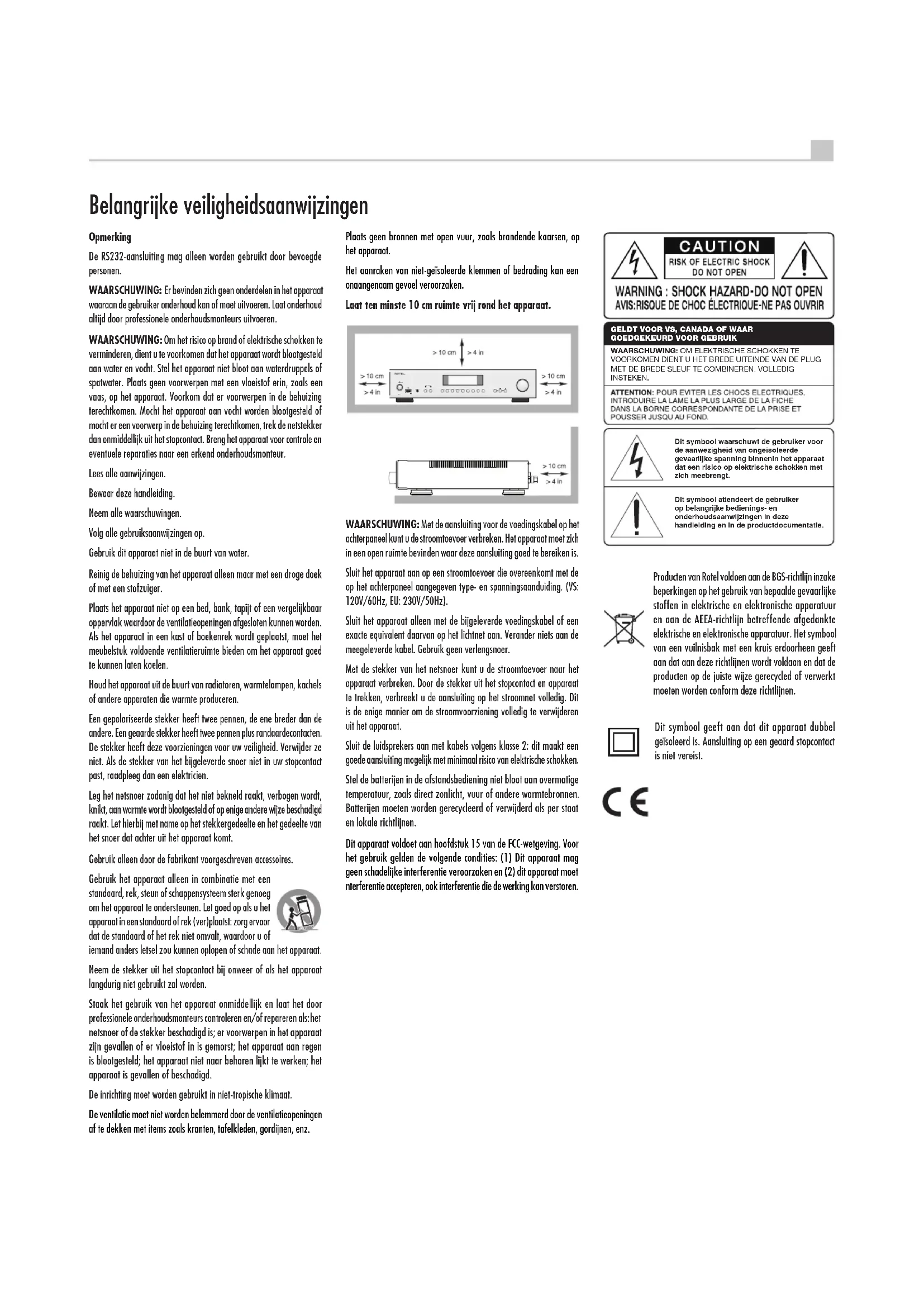

• VOORKOMEN DIENT U HET BREDE UITEINDE VAN DE PLUG MET DE BREDE SLEUF TE COMBINEREN. VOLLEDIG INSTEKEN. Dit symbool waarschuwt de gebruiker voor de aanwezigheid van ongeïsoleerde gevaarlijke spanning binnenin het apparaat dat een risico op elektrische schokken met zich meebrengt. Dit symbool attendeert de gebruiker op belangrijke bedienings- en onderhoudsaanwijzingen in deze handleiding en in de productdocumentatie.50 A12 Geïntegreerde stereoversterker Over Rotel Ons verhaal is meer dan 50 jaar geleden begonnen. Door de jaren heen hebben we met onze producten honderden prijzen gewonnen en hebben honderdduizenden mensen van onze producten kunnen genieten. Mensen die net als u hoogwaardige apparatuur voor home-entertainment op waarde kunnen schatten. Rotel is opgericht door een familie met passie voor muziek die hifi-apparatuur van de allerhoogste kwaliteit is gaan maken. Na al die jaren is die passie er nog steeds. Nog altijd is ons doel meerwaarde bieden aan muziekliefhebbers en hifi-kenners, ongeacht hun budget. Dit doel wordt gedeeld door alle medewerkers van Rotel. Het milieu gaat ons allemaal aan het hart. Omdat er steeds meer elektronica wordt geproduceerd, wordt het voor fabrikanten steeds belangrijker er alles aan te doen producten zo te ontwerpen dat deze het milieu zo min mogelijk belasten. Bij Rotel zijn we er trots op dat we hieraan ons steentje kunnen bijdragen. Om het loodgehalte in onze producten te verlagen, zijn we overgestapt op speciaal loodvrij soldeermiddel dat voldoet aan de BGS-richtlijn en op loodvrije componenten. Onze ontwikkelaars verbeteren voortdurend de efciency van onze voedingen, zonder concessies te doen aan kwaliteit. Als ze op stand-by staan, gebruiken producten van Rotel zeer weinig stroom en voldoen zo aan internationale eisen voor stand-by stroomverbruik. Ook de Rotel-fabriek draagt een steentje bij aan een beter milieu door de assemblagemethoden steeds verder te verbeteren, om zo tot een schoner en groener productieproces te komen. Namens Rotel willen wij u bedanken dat u dit product hebt aangeschaft. Wij weten zeker dat u er vele jaren plezier van zult hebben. Aan de slag U hebt een geïntegreerde stereoversterker A12 van Rotel aangeschaft. Dank u wel daarvoor. Als u dit product van Rotel combineert met een hoogwaardig audiosysteem, bent u verzekerd van jarenlang uziekplezier. Deze versterker is een hoogwaardige component met uitgebreide functies. Alle aspecten van het ontwerp zijn ervoor geoptimaliseerd om het volledige dynamische bereik en de subtiele nuances van uw muziek te behouden. De versterker heeft een sterk gereguleerde voeding met een speciaal door Rotel ontworpen ringkerntransformator Deze voeding met lage impedantie heeft voldoende voedingsreserves, waardoor de versterker met het grootste gemak zelfs de meest veeleisende audiosignalen kan reproduceren. Dit type ontwerp is kostbaarder in productie, maar levert een beter muzikaal resultaat op. De printplaten zijn symmetrisch opgebouwd om de timing van de muziek nauwkeurig te kunnen behouden en getrouw te kunnen weergeven. Voor de schakelingen zijn metaalfilmweerstanden en condensatoren van polystyreen of polypropyleen in de belangrijke signaalpaden gebruikt. Alle aspecten van dit ontwerp zijn met zorg bestudeerd om de meest waarheidsgetrouwe muziekweergave mogelijk te maken. Inhoud Afbeelding 1: Bedieningselementen en aansluitingen 3 Afbeelding 2: Afstandsbediening RR-AX1400 4 Afbeelding 3: Voorversterkeringangen en luidsprekeruitgangen 5 Afbeelding 4: Digitale ingangen verbinding 6 Afbeelding 5: De Rotel Link en 12V trigger aansluitingen 7 Afbeelding 6: USB-ingang op het voorpaneel 8 Héél belangrijk 9 Belangrijke veiligheidsaanwijzingen p. 49
• Over Rotel p. 50
• Aan de slag p. 50
• Enkele voorzorgsmaatregelen 51 Plaatsing 51 Kabels 51 De afstandsbediening RR-AX1400 p. 51
• Code afstandsbediening tweede versterker 51 Batterijen voor de afstandsbediening 51 Aansluiting op het stroomnet en bediening AC-voedingsingang p. 51

Voorversterkeruitgang

Luidsprekeruitgangen

Luidsprekerkeuzeschakelaa

Luidsprekerselectie 53 Luidsprekerkabelselectie 53 Polariteit en fase 53 Luidsprekeraansluitingen 53 Hoofdtelefoonuitgang

USB-ingang op het voorpaneel

USB-poort op het achterpaneel

Aansluiting voor een externe afstandsbediening

Instellingenmenu ..................................................55 Problemen oplossen ................................................57 De AAN/UIT-indicator brandt niet 57 De zekering vervangen 57 Geen geluid 57 Afspeelbaar geluidsformaat 57 Kan geen aansluiting maken via Bluetooth 57 Specicaties .....................................................5851 Nederlands De belangrijkste functies van de A12 zijn gemakkelijk te installeren en te gebruiken. Als u ervaring hebt met andere stereosystemen, zult u in principe niets vreemds tegenkomen. U hoeft alleen maar de bijbehorende componenten aan te sluiten om volop te kunnen genieten van hoogwaardige geluidsweergave. Enkele voorzorgsmaatregelen WAARSCHUWING: Om schade aan uw systeem te voorkomen, dient u ALLE componenten in het systeem uit te schakelen alvorens de luidsprekers of aanverwante componenten aan te sluiten of los te koppelen. Schakel de systeemcomponenten pas weer in als u zeker weet dat alles goed en stevig is aangesloten. Besteed met name aandacht aan de luidsprekerkabels. Er mogen geen losse draadjes zijn die contact kunnen maken met de andere luidsprekerkabels of met het chassis van de versterker. Lees deze handleiding zorgvuldig. U vindt hierin niet alleen basisinstructies voor het installeren en het gebruiken van dit apparaat, maar ook waardevolle informatie over verschillende systeemconfiguraties voor de A12 en algemene informatie om uw systeem optimaal te laten presteren. Mocht u nog vragen hebben, neem dan contact op met uw officiële Rotel-verkoper. Natuurlijk kunt u met uw vragen en opmerkingen ook rechtstreeks bij Rotel terecht.Bewaar de doos en alle bijgesloten verpakkingsmaterialen voor eventueel toekomstig gebruik. Als u de versterker niet in de originele verpakking verzendt of verhuist, kan dit tot ernstige schade aan uw versterker leiden.Vul de registratiekaart van de eigenaar in of neem on line registreert in de doos op. Bewaar ook de originele aankoopbon. Hiermee kunt u de aankoopdatum aantonen als u aanspraak zou moeten doen op de garantie. Plaatsing Zoals alle audiocomponenten die lage signalen verwerken, kan ook deze versterker door de omgeving beïnvloed worden. Plaats de versterker niet boven op andere componenten. Vermijd ook dat audiosignaalkabels vlakbij elektrische voedingskabels lopen. Zo vermindert u het risico op het optreden van brommen en ruis.De versterker wekt tijdens normaal gebruik warmte op. Om deze warmte af te voeren is de versterker voorzien van koelprofielen en ventilatieopeningen. De ventilatiegleuven in de bovenkant moeten open blijven. Om te voorkomen dat de versterker oververhit raakt, moet er 10 cm ruimte zijn rond het chassis en moet er een redelijke luchtdoorstroming zijn op de installatielocatie.Houd bij het selecteren van een installatielocatie rekening met het gewicht van de versterker. Controleer of het schap of de kast sterk genoeg is. Wij adviseren u het apparaat in speciaal meubilair voor audiocomponenten te plaatsen. Dergelijk meubilair is ervoor ontworpen om trillingen die de geluidskwaliteit kunnen aantasten te verminderen of te onderdrukken. Vraag uw officiële Rotelverkoper om advies over het juiste meubilair en over de juiste installatie van audiocomponenten. Kabels Houd voldoende afstand tussen de elektrische voedingskabels, de digitale signaalkabels en de gewone audiosignaalkabels in uw installatie. Zo vermindert u het risico dat de gewone audiosignaalkabels ruis oppikken van de voedings- of digitale signaalkabels. Gebruik altijd hoogwaardige mantelkabels om te voorkomen dat ruis de geluidskwaliteit van uw systeem aantast. Mocht u vragen hebben, vraag dan uw officiële Rotel-verkoper om advies over welke kabel u het best kunt gebruiken bij uw systeem. De afstandsbediening RR-AX1400 Sommige functies kunnen zowel worden bediend vanaf het voorpaneel als met de bijgeleverde afstandsbediening RR-AX1400. Bij de beschrijving van de desbetreffende functies verwijzen cijfers in een vierkant kader naar het voorpaneel van het apparaat en letters met een cirkel eromheen naar de afstandsbediening. Code afstandsbediening tweede versterker De standaard ingestelde code is 1 Indien de afstandsbediening conflicten veroorzaakt met andere versterkers van Rotel, kunt u de code met de volgende stappen in 2 veranderen.1. Druk op de afstandsbediening Tuner en 2 tegelijk in om de afstandsbediening 5 seconden ingedrukt, zo in te stellen dat audiocode 2 wordt verzonden.2. Richt de afstandsbediening op de versterker en houd 2 14 seconden ingedrukt. De versterker geeft dan ‘AUDIO CODE SET 1 -> 2’ aan.3. Herhaal de bovenstaande procedure, maar druk op ‘1’ in plaats van ‘2’ om de code terug te veranderen naar Code 1. OPMERKING: Met de afstandsbediening kunnen de basisfuncties van tuners en cd-spelers van Rotel worden bediend. Met de afstandsbedieningstoetsen met de vermelding GHMN kunt u ook de cd- en tunerfuncties in uw systeem bedienen. De afstandsbediening werkt alleen naar behoren als de cd-speler en/of tuner dezelfde code, 1 of 2, gebruiken. Batterijen voor de afstandsbediening Voordat u de afstandsbediening kunt gebruiken, moet u eerst de twee bijgeleverde AAA-batterijen plaatsen. Verwijder daarvoor het klepje aan de achterkant van de RR AX1400. Plaats de batterijen in het compartiment zoals op de afbeelding wordt getoond. Controleer of de afstandsbediening goed werkt en plaats het klepje weer terug. Als de batterijen te zwak worden, kan de A12 niet meer altijd goed met de afstandsbediening bediend worden. Vervang de batterijen dan. Aansluiting op het stroomnet en bediening AC-voedingsingang

In de fabriek is de versterker geconfigureerd voor de specifieke netspanning in het land van aankoop, d.w.z. 120 of 230 V AC en een lijnfrequentie van 50 Hz of 60 Hz. De AC-lijnconfiguratie is aangegeven op een plaatje op het achterpaneel. OPMERKING: Als u uw versterker naar een ander land verhuist, moet u de versterker mogelijk opnieuw configureren voor gebruik met een andere lijnspanning. Probeer deze conversie niet zelf uit te voeren. Als u de behuizing van het apparaat te opent, wordt u blootgesteld aan gevaarlijke spanning. Raadpleeg een professionele onderhoudsmonteur of de onderhoudsafdeling van Rotel voor informatie. OPMERKING: Sommige producten zijn bestemd voor verkoop in meer dan één land en worden daarom met meer dan één voedingskabel geleverd. Gebruik uitsluitend het voor uw land of regio geschikte kabel.52 A12 Geïntegreerde stereoversterker De versterker trekt niet veel stroom. Het moet echter direct in een gepolariseerde stopcontact worden aangesloten met de meegeleverde kabel of andere compatibele kabel zoals aanbevolen door uw erkende Rotel-dealer. Gebruik geen verlengsnoer. U kunt eventueel gebruikmaken van een speciale meervoudige stekkerdoos als de specificaties van de stekkerdoos (en het stopcontact waarop deze wordt aangesloten) afdoende zijn voor de stroom die gevraagd wordt door de versterker en alle erop aangesloten componenten.Als u langere tijd niet thuis bent, bijvoorbeeld als u een maand op vakantie gaat, is het verstandig om de stekker van uw versterker (en die van andere audio- en videoapparatuur) niet in het stopcontact te laten zitten terwijl u weg bent. AAN/UIT-knop

Druk op de AAN/UIT-knop op het voorpaneel om het apparaat in te schakelen. Het lampje van de AAN/UIT-indicator gaat branden als het apparaat is ingeschakeld. Druk nogmaals op de AAN/UIT-knop om het apparaat uit te schakelen.Als de AAN/UIT-knop is ingedrukt (in de stand “aan”), kunt u met de toetsen ON en OFF op de afstandsbediening de A12 in- en uitschakelen. In de stand-by-modus blijft de AAN/UIT-led verlicht, maar het display wordt uitgeschakeld. 12V-triggeruitgang

Zie afbeelding 5Bepaalde audiocomponenten kunnen automatisch worden ingeschakeld met een 12V-”inschakelsignaal”. De twee12V-triggeruitgangen van de A12 leveren dit signaal. Daarvoor moet u geschikte componenten met een kabel met een conventionele 3,5mm miniplug op de versterker aansluiten. Als de A12 wordt uitgeschakeld of in de standby-modus staat, wordt het inschakelsignaal onderbroken en worden de componenten die hierdoor worden aangestuurd ook uitgeschakeld. OPMERKING: Als u andere apparaten met een Rotel Link hebt aangesloten, schakel deze apparaten dan met behulp van de Rotel Link-verbinding in en uit. Sluit de Rotel Link en 12V-triggerkabels nooit tegelijk aan. De in- en uitschakelfuncties van de 12V-triggerkabels gaan dan namelijk voor op de Rotel Link-functies. Beveiligingsindicator 2 Om de versterker in het geval van extreme of foutieve bedrijfsomstandigheden tegen schade te beschermen, is de versterker voorzien van circuits voor thermische beveiliging en overstroombeveiliging. De beveiligingscircuits staan los van het audiosignaal en hebben geen invloed op de geluidsprestaties. Deze circuits bewaken de temperatuur van de uitgangsapparaten en schakelen de versterker uit als de temperaturen de veiligheidsgrenzen overschrijden.Waarschijnlijk zult u de werking van deze beveiligingscircuits nooit ervaren. Mocht er echter een storing optreden, dan stopt de versterker en en verschijnt de melding “AMP PROTECTION” op het voorpaneel. De LED-indicator op het voorpaneel rood worden.Zet de versterker uit wanneer dit gebeurt en laat hem een aantal minuten afkoelen. Probeer vervolgens vast te stellen waardoor het beveiligingscircuit in werking is getreden en verhelp het probleem. Als u de versterker opnieuw inschakelt, wordt het beveiligingscircuit automatisch gereset en zou de LEDindicator moeten blauw wordenIn de meeste gevallen treedt het beveiligingscircuit in werking door een storing, zoals kortsluiting in de luidsprekerkabels of onvoldoende ventilatie waardoor het apparaat oververhit raakt. Heel zelden wordt het beveiligingscircuit ingeschakeld doordat de luidsprekerimpedantie zeer laag is of de luidsprekerbelasting als gevolg van een hoog reactiegedrag te hoog is.Vraag uw officiële Rotel-verkoper om hulp als een beveiliging steeds weer wordt ingeschakeld en u de storing niet kunt vinden en/of verhelpen. Ingangssignaalaansluitingen Zie afbeelding 3 OPMERKING: Om harde geluiden te voorkomen waarop u en uw luidsprekers geen prijs zullen stellen schakelt u het systeem uit alvorens iets aan te sluiten. Phono-ingang

Sluit de kabel van de platenspeler op de linker en rechter Phono-ingangen aan. Als de platenspeler een massakabel heeft, moet u die aansluiten op de schroefklem inks van de Phono-ingangen. Dit helpt brommen en ruis te voorkomen. Lijningangen =qw De ingangen CD, Tuner en Aux op de versterker zijn analoge “lijningangen”. Deze zijn bedoeld voor het aansluiten van componenten als cd-spelers, hifi- of NICAM-stereovideorecorders, tuners, laserdisc-spelers of de analoge uitgang van een cd-rom-station.De linker- en rechterkanalen zijn duidelijk gekenmerkt en moeten worden aangesloten op de desbetreffende kanalen van de broncomponent. De stekkers voor links zijn wit, die voor rechts zijn rood. Sluit signaalbroncomponenten met hoogwaardige RCA-kabels op de versterker aan. Vraag uw officiële Rotel-verkoper om advies over kabels. Digitale signaalingangen

Zie afbeelding 4Er zijn twee sets digitale ingangen beschikbaar. Deze zijn aangeduid als 1 en 2 en ze zijn respectievelijk bedoeld voor COAXIALE en OPTISCHE verbindingen. Sluit de COAXIALE of OPTISCHE uitgangen van uw broncomponent op deze ingangen aan. De digitale signalen worden gedecodeerd en worden door de versterker afgespeeld. Het apparaat kan PCM-signalen tot max. 24 bits, 192kHZ, decoderen. Voorversterkeruitgang

De versterker heeft een voorversterkeruitgang. Het signaal van de met de functiekeuzeschakelaar geselecteerde bron is altijd vanaf deze uitgang beschikbaar. In principe worden deze voorversterkeruitgang gebruikt om een signaal door te geven aan een andere geïntegreerde versterker of een eindversterker, waarop externe luidsprekers zijn aangesloten. OPMERKING: Wijzigingen aan de instellingen van de volume-, balans- of toonregeling zijn van invloed op het signaal dat afkomstig is van de voorversterkeruitgang.53 Nederlands Luidsprekeruitgangen

Zie afbeelding 3 Luidsprekerkeuzeschakelaar

De versterker heeft twee sets luidsprekeruitgangen, gemarkeerd als “SPEAKER

en “SPEAKER B” . De luidsprekeruitgangen worden aangestuurd door de schakelaar op het voorpaneel en op de afstandsbediening. Luidsprekerselectie Als er slechts één stel luidsprekers tegelijk wordt gebruikt, is een luidsprekerimpedantie van slechts 4 ohm toegestaan. Zodra zowel de luidsprekers A als B tegelijk gebruikt worden, moet de impedantie van alle luidsprekers 8 ohm of meer bedragen. Luidsprekerimpedantie-aanduidingen zijn niet altijd even nauwkeurig. In de praktijk zal het niet vaak gebeuren dat luidsprekers problemen opleveren voor de versterke. Mocht u hierover echter vragen hebben, neem dan contact op met uw officiële Rotel-verkoper. Luidsprekerkabelselectie Sluit de versterker met geïsoleerde, twee-aderige kabels van geslagen draad op de luidsprekers aan. De dikte en de kwaliteit van de kabel kunnen een hoorbaar effect hebben op de prestaties van het systeem. Standaard luidsprekerkabel werkt wel, maar heeft als nadeel dat het volume en/of de basrespons lager is, met name bij grotere kabellengtes. In het algemeen leveren dikkere kabels een beter geluid op. Voor optimale prestaties is het gebruik van speciale, hoogwaardige luidsprekerkabels aan te bevelen. Uw officiële Rotel-verkoper kan u helpen de juiste kabels voor uw systeem te kiezen. Polariteit en fase De polariteit – de juiste aansluiting van de plus- of min-pool – moet voor elke luidspreker- en versterkeraansluiting hetzelfde zijn, zodat alle luidsprekers in fase zijn. Als de polariteit van één aansluiting wordt omgekeerd, is de basweergave zeer zwak en is het stereobeeld minder goed. Alle kabels zijn dusdanig gemerkt dat de twee verschillende aders te herkennen zijn. Ze kunnen voorzien zijn van ribbels of van een streep op de isolatie van een ader. Of de isolatie kan transparant zijn terwijl de inwendige draden verschillende kleuren hebben (koper en zilver). Ook is het mogelijk dat de polariteitsindicatie op de isolatie geprint is. Bepaal welke de plus- en welke de min-ader is en sluit alle luidsprekers op basis hiervan op dezelfde manier aan. Luidsprekeraansluitingen Schakel eerst alle componenten in het systeem uit, voordat u de luidsprekers aansluit. De versterker heeft luidsprekeruitgangen met een kleurcodering op de achterkant van het apparaat. Op deze uitgangen kunnen gestripte kabels, kabelschoentjes of dubbele banaanstekkers worden aangesloten. (behalve in landen in de Europese Gemeenschap waar het gebruik ervan niet is toegestaan). Leid de kabel vanaf de versterker naar de luidsprekers. Zorg voor voldoende extra lengte om de componenten te kunnen verplaatsen, zodat de luidsprekeruitgangen bereikbaar zijn.Als u gebruikmaakt van dubbele banaanstekkers, sluit deze dan op de draden aan en steek ze achter in de aansluitklemmen. Schroef de bevestigingsschroeven van de aansluitklemmen helemaal vast (rechtsom).Als u gebruikmaakt van kabelschoentjes, dan moet u deze eerst aan de luidsprekerkabels bevestigen. Wilt u de kabels rechtstreeks aan de aansluitklemmen bevestigen, dan moet u de twee aders van elkaar scheiden en strippen (de isolatie verwijderen). Beschadig de draadjes van de aders niet. Schroef de bevestigingsschroeven van de aansluitklem los (linksom draaien). Doe het kabelschoentje of de gestripte kabel rond de as van de aansluitklem en draai de bevestigingsschroeven vervolgens rechtsom weer vast om het kabelschoentje of de gestripte kabel stevig vast te klemmen. OPMERKING: Zorg ervoor dat er geen losse draadjes uitsteken die andere aders of connectoren kunnen raken. Hoofdtelefoonuitgang

Op de hoofdtelefoonuitgang kunt u een hoofdtelefoon aansluiten. Op deze uitgang past een standaard 3,5 mm (1/8”) mini-stereohoofdtelefoonplug. Als u een hoofdtelefoon aansluit, wordt het signaal naar de luidsprekers hierdoor niet automatisch verbroken. U kunt de luidsprekers uitschakelen met de schakelaar op het voorpaneel en op de afstandsbediening. OPMERKING: Omdat de gevoeligheid van luidsprekers en hoofdtelefoons sterk kan verschillen, adviseren wij u het geluidsvolume altijd te verlagen alvorens een hoofdtelefoon aan te sluiten of te verwijderen. Display

Op het display op het voorpaneel zijn de gekozen bron, het volumeniveau en de tooninstellingen te zien. Het display biedt toegang tot de installatie en configuratie menu-opties van de versterker. USB-ingang op het voorpaneel

De USB-ingang op het voorpaneel kan op een iPhone iPad of iPod worden aangesloten. Om het afspelen van audio in te schakelen met behulp van een van deze apparaten, alleen de USB-ingang op het voorpaneel aan te aansluiten sluiten en de USB-functie te kiezen als de gewenste bron. De iPod en iPhone blijven actief, waardoor u audio kunt zoeken en afspelen. APTX Bluetooth-aansluiting

De Bluetooth-antenne op het achterpaneel van de A12 is bedoeld voor draadloos streamen via Bluetooth vanaf uw apparaat (bijv. een mobiele telefoon, tabletten, computer). Zoek op uw apparaat naar ‘Rotel Bluetooth’ en maak hiermee verbinding. Normaal gesproken wordt er automatisch verbinding gemaakt, maar mocht er om een wachtwoord gevraagd worden, voer dan ‘0000’ in op uw apparaat. De A12 ondersteunt het streamen van muziek via traditionele Bluetooth en via APTX Bluetooth. USB-poort op het achterpaneel

De achterste USB-poort biedt 5V/0.5A voor het laden of het voeden van USB-apparaten, waaronder streaming muziekspelers. Deze poort is niet bedoeld om het afspelen van audio mogelijk te maken.De USB poort kan worden gecongureerd om gevoed te blijven, zelfs wanneer de A12 in de standby-modus staat. Dit kan via het paneel instellingenmenu aan de voorzijde (zie USB POWER OPTION op pagina 56).54 A12 Geïntegreerde stereoversterker Deze configuratie optie kan de aangesloten apparaten aan aangedreven blijven voor gebruik met de Signal Sense-functie voor automatische power on / off controle. OPMERKING: Wanneer de A12 wordt gecongureerd om continue stroom te leveren aan de achterzijde USB poort, zal de A12 extra stroom verbruiken, zelfs wanneer deze in de standby-modus is geschakeld. Geluidsregelingen VOLUME-regeling

Draai de knop rechtsom (met de klok mee) om het geluid harder weer te geven of linksom (tegen de klok in) om het geluid zachter weer te geven. Druk op de afstandsbediening op de toets voor volume + of – om het geluid harder of zachter weer te geven. Met de toets MUTE kunt u de geluidsweergave helemaal uitschakelen. Balans regeling

Met de balansregeling kunt u de balans tussen het linker- en rechtergeluidskanaal regelen. De fabrieksinstelling is “in het midden” of “0”. U kunt de balans vanaf het voorpaneel wijzigen door op de toets MENU te drukken totdat in het display op het voorpaneel de modus BALANCE verschijnt. Druk vervolgens op de toets – of + op het voorpaneel om de balans meer naar LINKS of naar RECHTS in te stellen. De waarde kan uiteenlopen van L15 tot R15. OPMERKING: Ook als de A12 wordt uitgeschakeld, wordt deze instelling vast in het geheugen opgeslagen. Als u de instelling tijdelijk wilt wijzigen en deze na het uitschakelen niet wilt opslaan, drukt u op de afstandsbediening op de knop BAL om het menu BALANCE SETTING te selecteren. Druk vervolgens op het pijltje omhoog, omlaag, naar links of naar rechts om de balansinstelling aan te passen. Druk als u klaar bent nogmaals op de knop BAL om dit menu te verlaten. Toonregelingsbypass

Voor een zo zuiver mogelijk geluid worden in de fabrieksinstelling de circuits voor lage- en hogetonenregeling (toonregelingen) ongebruikt gelaten. Op het display aan de voorkant van de versterker wordt TONE BYPASS getoond. U kunt de toonregeling op het voorpaneel inschakelen door op de toets MENU te indrukken tot de bypassregeling wordt aangegeven. Schakel de bypassfunctie vervolgens met de knoppen – of + op het voorpaneel in of uit. OPMERKING: Ook als de A12 wordt uitgeschakeld, wordt deze instelling vast in het geheugen opgeslagen. Om de Toonregelingsbypass tijdelijk te wijzigen, drukt u op de toets BYPASS op de afstandsbediening om de Bypass-modus in en uit te schakelen. Lage- en hogetonenregelingen

U kunt de lage- of hogetonenregeling vanaf het voorpaneel instellen door net zo vaak op de toets MENU te drukken tot het desbetreffende instelmenu (Bass of Treble Setting) verschijnt. Pas de waarde vervolgens met de toets – of + aan. De waarden voor de lage en hoge tonen lopen uiteen van -10 tot +10. OPMERKING: Ook als de A12 wordt uitgeschakeld, worden deze instellingen vast in het geheugen opgeslagen. Druk op de afstandsbediening op de knop BASS of TREB , en pas de waarde vervolgens aan met de knop met het pijltje omhoog, omlaag, naar links of naar rechts op de afstandsbediening. OPMERKING: Bass en Treble veranderingen zijn alleen beschikbaar als Tone Bypass wordt uitgeschakeld (zie voor meer informatie het hoofdstuk over toonregelingsbypass). Een goed ingesteld hoogwaardig audiosysteem levert het meest natuurlijke geluid op als er zo weinig mogelijk aan toonregeling wordt ingesteld. Gebruik deze regelingen daarom met mate. Wees met name voorzichtig als u deze regelingen hoger instelt, omdat daardoor ook het uitgangsvermogen in het lage- of hogetonenbereik toeneemt, waardoor de versterker en luidsprekers zwaarder belast zullen worden. OPMERKING: Door de lage- of hogetonenregelingen anders in te stellen, wordt de toonregeling niet automatisch ingeschakeld. Raadpleeg voor het inschakelen van de toonregeling het voorgaande hoofdstuk over Toonregelingsbypass. Source-ingang Selector

Druk op de desbetreffende knop op het voorpaneel of de afstandsbediening om de bron te selecteren waarnaar u wilt luisteren.Druk op de bronknoppen op het voorpaneel tot het OPT 1-2, COAX 1-2 en AUX 1-2, of de speciale bron knoppen op de afstandsbediening. Dimmer Displaydimmer

U kunt de helderheid van het display op het voorpaneel wijzigen door op de toets MENU te drukken om tussen de verschillende DIMMER-instellingen te schakelen. Druk vervolgens op de toets – of + op het voorpaneel om de helderheid te wijzigen. OPMERKING: Ook als de A12 wordt uitgeschakeld, wordt deze instelling vast in het geheugen opgeslagen. U kunt de helderheid van het display tijdelijk wijzigen met de toets DIM op de afstandsbediening. LED Dimmer

U kunt de helderheid van het AAN/UIT-indicator en de indicatoren boven de speaker selector op het voorpaneel wijzigen door op de toets MENU te drukken om tussen de verschillende LED DIMMER-instellingen te schakelen. Druk vervolgens op de toets – of + op het voorpaneel om de helderheid te wijzigen. OPMERKING: Ook als de A12 wordt uitgeschakeld, wordt deze instelling vast in het geheugen opgeslagen.55 Nederlands Aansluiting voor een externe afstandsbediening

Deze mini-jack van 3,5 mm ontvangt commandocodes van standaard universele infraroodontvangers via een bedrade verbinding. Deze functie kan handig zijn als het product in een kast staat en de sensor op het voorpaneel geblokkeerd wordt. Neem contact op met uw officiële Rotel-verkoper voor nadere informatie over deze externe repeaters en de juiste aansluiting van een jackplug die op de mini-jack-ingang past. RS232-aansluiting

Voor integratie in computerbesturingssystemen kan de A12 via RS232 worden bestuurd. Op de RS232-ingang past een standaard rechte DB-9 mannetje/vrouwtje kabel.Neem voor aanvullende informatie over de aansluitingen, software en besturingscodes voor het via een computer besturen van de A12 contact op met uw officiële Rotel-verkoper. Instellingenmenu U kunt het Instellingenmenu oproepen met de toets MENU op het voorpaneel van de versterker of met de toets op de afstandsbediening. U kunt de waarde van de geselecteerde optie veranderen met de toets - / + op het voorpaneel of met de knoppen met een pijltje omhoog/omlaag/naar links/naar rechts op de afstandsbediening. U kunt de verschillende submenu’s doorlopen met de toets MENU op het voorpaneel of

de afstandsbediening.• TONE BYPASS: Toonregelingsbypass (TONE BYPASS) aan/uit (Zie voor meer informatie het hoofdstuk over toonregelingsbypass). OPMERKING: Ook als de A12 wordt uitgeschakeld, worden deze instellingen vast in het geheugen opgeslagen.

• BASS: Het lagetonenniveau kan naar wens aangepast worden. (Zie voor meer informatie het hoofdstuk over lage- en hogetonenregelingen.) OPMERKING: Ook als de A12 wordt uitgeschakeld, worden deze instellingen vast in het geheugen opgeslagen.
• TREBLE: Het hogetonenniveau kan naar wens aangepast worden. (Zie voor meer informatie het hoofdstuk over lage- en hogetonenregelingen.) OPMERKING: Ook als de A12 wordt uitgeschakeld, worden deze instellingen vast in het geheugen opgeslagen.
• BALANCE: Balans links/rechts aanpassen (ga voor meer informatie naar het hoofdstuk over de Balansregeling). OPMERKING: Ook als de A12 wordt uitgeschakeld, worden deze instellingen vast in het geheugen opgeslagen.
• DIMMER: Dimt de helderheid van het display. OPMERKING: Ook als de A12 wordt uitgeschakeld, worden deze instellingen vast in het geheugen opgeslagen. USB-ingang voor pc r Zie afbeelding 4Sluit deze ingang met de meegeleverde USB-kabel aan op de PC-USB aansluiting van uw computer.De A12 ondersteunt zowel USB-audioklasse 1.0 als USB-audioklasse 2.0. Op Windows-computers hoeft voor USB-audioklasse 1.0 geen driver geïnstalleerd te worden. Het afspelen van audio met een frequentie tot 96kHz wordt ondersteund. De fabrieksinstelling is USB-audioklasse 1.0. Om audio te kunnen afspelen met USB-audioklasse 2.0 en bemonsteringsfrequenties tot 192kHz moet u de Windows-driver vanaf de cd die bij de A12 wordt geleverd installeren. Ook moet u de A12 als volgt omschakelen naar afspelen met USB-audioklasse 2.0:• Druk MENU op het voorpaneel een aantal malen in, totdat ‘PC-USB CLASS’ op het display verschijnt.• Selecteer ‘2.0’ met de knop ‘+’.• Schakel de A12 uit en weer in en herstart uw pc nadat u de USBaudiomodus heeft veranderd. Zo weet u zeker dat beide apparaten goed zijn geconfigureerd.Veel geluidsweergavetoepassingen ondersteunen de sampling rate van 192kHz niet. Controleer of uw audiospeler 192kHz ondersteunt en of u geluidsbestanden van 192kHz hebt voor een goede weergave bij deze sampling rate. Het kan ook nodig zijn om de audio-driver op uw PC zo te configureren dat dit 192kHz produceert, anders kan uw computer overschakelen op een lagere sampling rate. Raadpleeg de documentatie van uw audiospeler of besturingssysteem voor meer informatie. OPMERKING: Voor USB-audioklasse 2.0 moet de Windows-PCdriver vanaf de cd-rom die bij de A12 wordt geleverd worden geïnstalleerd. OPMERKING: Op MAC-computers is geen driver nodig om PC-USB

1.0 of 2.0 te ondersteunen.

OPMERKING: Na het installeren van de driver kan het nodig zijn het ROTEL audio-stuurprogramma te kiezen uit de audio-/ luidsprekerinstellingen op uw computer. Rotel Link

Zie afbeelding 5De ROTEL LINK OUT-aansluiting kan via de (bijgeleverde) 3,5mm stereokabel worden aangesloten op het product van Rotel ROTEL LINK IN aansluiting met inbegrip van een cd-speler. Hierdoor kunnen de aangesloten Rotel-producten met elkaar communiceren en kunt u ze besturen via de Rotel App (deze is te downloaden in de iTunes -store). OPMERKING: Gebruik alleen de bij dit product geleverde Rotel- Linkkabels. Deze 3,5 mm kabels eindigen in WITTE connectoren. Verwar ze niet met de 12V-triggerkabels. Deze hebben ZWARTE connectoren.56 A12 Geïntegreerde stereoversterker

• LED DIMMER: Dimt de helderheid van het AAN/UIT-indicator en de indicatoren boven de speaker selector. OPMERKING: Ook als de A12 wordt uitgeschakeld, worden deze instellingen vast in het geheugen opgeslagen.

• POWER ON MAX VOLUME: Hiermee wordt het maximumvolume ingesteld als het apparaat ingeschakeld is. De fabrieksinstelling is ‘45’. OPMERKING: De instellingen voor Power On Max Volume zijn niet van toepassing op bronnen die zijn geconfigureerd met Fixed Gain (vaste versterking).

• USB POWER: Met deze optie kan de USB connector op het achterpaneel zelfs stroom leveren als de A12 in de standby-modus is geschakeld. Om de continu power mode te activeren selecteert u de ALWAYS optie, om alleen ingeschakelt te worden als de A12 is ingeschakeld, selcteert u de NORMAL optie. OPMERKING: De aan-uitknop op het voorpaneel moet in de ON positie om stroom te leveren aan het achterpaneel USB-aansluiting. OPMERKING: Als de USB POWER is ingesteld op ALWAYS, zal de A12 extra stroom verbruikt in de standby-modus voor USB voeding.

• OFF TIMER: De A12 kan zichzelf automatisch uitschakelen als er gedurende een bepaalde periode geen activiteit is geweest. Indien er geen veranderingen worden aangebracht in de versterker binnen de voor het “Off Timer” ingestelde tijd, schakelt de versterker automatisch naar stand-by. De timer voor automatische uitschakeling wordt opnieuw gestart als er een wijziging wordt aangebracht in het volume, de bron of het afspelen De standaardinstelling voor automatische uitschakeling is DISABLE (uit). Geldige instellingen zijn onder andere: UIT, 1 UUR, 2 UUR, 5 UUR, 12 UUR. OPMERKING: Voor sommige regio’s moet de OFF TIMER 20 minuten zijn. Dit kan in het Instellingenmenu worden gewijzigd in een van de beschikbare opties. Neem voor vragen over de instellingen van de OFF TIMER contact op met uw erkende Rotel-dealer. OPMERKING: Sommige producten kunnen ANALOG-signaalingangen niet detecteren en het apparaat kan worden uitgeschakeld als er geen digitale audiobron wordt gedetecteerd of gebruikersactie met de afstandsbediening of het voorpaneel. Analoge ingangssignaaldetectie is niet beschikbaar voor alle modellen, waardoor het toestel per abuis kan worden uitgeschakeld. In dit geval moet de OFF TIMER worden ingesteld op DISABLED.

• SIGNAL SENSE: Controleer of er een audiosignaal aanwezig is op de ingang die is ingesteld als Signal Sense-ingang. Als deze ingang als actieve luisterbron geselecteerd is, monitort de A12 de gegevensstroom op audiosignalen. Als er 10 minuten lang geen audiosignaal wordt waargenomen, schakelt de A12 over naar de stand Signal Sense Power. Als de A12 in de stand Signal Sense Power staat en er wel weer een audiosignaal wordt herkend op de Signal Sense-ingang, schakelt de versterker automatisch weer in. U kunt deze functie uitschakelen door de optie OFF te selecteren. Dit is de standaard fabrieksinstelling. OPMERKING: Recente softwareversies zorgen ervoor dat de gecongureerde signaalsignaalinvoer actief is in de standby-modus, ongeacht de broninvoer die actief was toen het apparaat werd uitgeschakeld in de stand-bymodus. Eerdere softwareversie vereiste dat de Signal Sense-gecongureerde ingang de actieve bron was toen het apparaat werd uitgeschakeld om Signal Sense actief te maken en de gecongureerde ingang voor audio te bewaken. Neem voor meer informatie en details over ondersteunde softwareversies en stappen voor de software-update contact op met uw erkende Rotel-dealer. OPMERKING: Als het signaal SENSE functie is geactiveerd, de A12 zal extra stroom verbruikt in de stand Signal Sense Standby staat.

• FIXED GAIN: Hiermee wordt een vast versterkingsvolume ingesteld voor een bepaalde ingang. U kunt deze functie inschakelen door met de toets - of + het gewenste vaste volume te selecteren voor AUX1, AUX2, USB, PC-USB, Optical 1, Optical 2, Coax 1, Coax 2 of Bluetooth. Als deze functie is ingeschakeld en een ingang met een vast ingesteld volume geselecteerd wordt, wordt de geluidssterkte onmiddellijk op het opgegeven niveau ingesteld. Geldige instellingen zijn onder andere: VARIABLE (variabel), FIXED MIN (vast minimumvolume), FIXED 01-95 (vast 01 tot 95), FIXED MAX (vast maximumvolume).

• AUX1 VOL: De fabrieksinstelling is VARIABLE (uitgeschakeld).

• AUX2 VOL: De fabrieksinstelling is VARIABLE (uitgeschakeld).

• USB VOL: De fabrieksinstelling is VARIABLE (uitgeschakeld).

• PC-USB VOL: De fabrieksinstelling is VARIABLE (uitgeschakeld).

• OPT1 VOL: VARIABLE (uitgeschakeld) is de fabrieksinstelling.

• BTOOTH VOL: VARIABLE (uitgeschakeld) is de fabrieksinstelling. OPMERKING: De volumeregelknop op het voorpaneel en de toetsen Volume +/- op de afstandsbediening worden uitgeschakeld als gebruikgemaakt wordt van een vaste volume-instelling. U kunt deze functie uitschakelen door het niveau van het vaste volume (Fixed Volume) op “Variable” in te stellen.

• PC-USB CLASS: De ondersteunde PC-USB-audioklasse van het aangesloten apparaat veranderen. OPMERKING: Sommige op de PC-USB aangesloten computers ondersteunen USB-audioklasse 2.0 en 24/192 audioweergave niet. Zo nodig kan de PC-USB voor USB-audioklasse 1.0 worden gecongureerd. Raadpleeg het besturingssysteem van uw computer voor nadere informatie.

• S/W VERSION: Hiermee wordt aangegeven welke softwareversie momenteel in de versterker is geladen.57 Nederlands

• PC-USB VERSION: Hier wordt de actueel geladen softwareversie voor de PC-USBprocessor getoond.

• FACTORY DEFAULT: Hiermee worden de originele fabrieksinstellingen van het apparaat hersteld. Druk op de toets + op het voorpaneel of de toets ENT op de afstandsbediening om instelmenu FACTORY DEFAULT invoeren. Druk nogmaals op de toets + op het voorpaneel of de toets ENT op de afstandsbediening om te bevestigen, of druk op de toets MENU om te annuleren. OPMERKING: Alle eerder geconfigureerde opties worden gewist en de standaard fabrieksinstellingen worden hersteld. Problemen oplossen De meest voorkomende problemen bij audiosystemen zijn het gevolg van aansluitfouten of foute instellingen. Mocht u tegen problemen aanlopen, bepaal dan waar het probleem zich voordoet, controleer de instellingen van de bedieningselementen en menu’s, stel de precieze oorzaak van de fout vast en voer de nodige aanpassingen uit. Als de versterker geen geluid te horen geeft, zijn de onderstaande suggesties wellicht nuttig: De AAN/UIT-indicator brandt niet De ringvormige AAN/UIT-indicator en de basiselementen in het displayvenster moeten branden als de stekker van de versterker in het stopcontact is gestoken en de AAN/UIT-knop is ingedrukt. Als aan deze voorwaarden voldaan is en deze elementen toch niet branden, controleer dan met een ander elektrisch apparaat, zoals een lamp, of het stopcontact goed werkt. Het kan bijvoorbeeld zijn dat het stopcontact met een schakelaar geregeld wordt en dat deze schakelaar uitgeschakeld is. De zekering vervangen Als een ander apparaat wel op het stopcontact werkt, maar de AAN/UIT- indicator nog steeds niet verlicht wordt als de stekker van de versterker in het stopcontact wordt gestoken, is het mogelijk dat de inwendige zekering kapot is. Neem in dat geval contact op met uw Rotel-verkoper om de zekering te laten vervangen. Geen geluid Controleer of de signaalbron goed werkt. Controleer of de kabels van de signaalbron naar de ingangen op de versterker goed zijn aangesloten. Zorg ervoor dat de juiste bron geselecteerd is Controleer de bedrading tussen de versterker en de luidsprekers. Afspeelbaar geluidsformaat USB Apple (iPhone, iPod, iPad) Formaat OpmerkingenAlle ondersteunende bestanden welke op een Apple-apparaat zijn geladen.Alle ondersteunde bestanden die op een Apple-apparaat worden geladen. Telefoon kan resamplen, afhankelijk van het opgeslagen formaat. Geldt mogelijk niet voor apps die ontworpen zijn om formaten af te spelen die oorspronkelijk niet worden ondersteund door het verzendende apparaat. APTX Bluetooth Formaat OpmerkingenAlle formaten die ondersteund worden door het verzendende apparaat.Geldt mogelijk niet voor apps die ontworpen zijn om formaten af te spelen die oorspronkelijk niet worden ondersteund door het verzendende apparaat. PC-USB Formaat OpmerkingenFormaat bepaald door de door u gebruikte mediaspeler-/serversoftware. Elk formaat dat wordt ondersteund door de pc-software PCM Audio: 44.1k, 48k, 88.2k, 96k, 176.4k, 192k (16 bits en 24 bits) Coax/Optisch Formaat OpmerkingenSPDIF LPCM44.1k, 48k, 88.2k, 96k, 176.4k, 192k 16 bits, 24 bits Kan geen aansluiting maken via Bluetooth Als u geen verbinding kunt maken tussen uw Bluetooth-apparaat en de A12, wis dan de informatie van de vorige aansluiting uit het geheugen van uw Bluetooth-apparaat. Op Bluetooth-apparaten wordt dit vaak aangegeven als “Forget this Device” (Dit apparaat vergeten). Probeer nu opnieuw verbinding te maken.58 A12 Geïntegreerde stereoversterker Specicaties Continu uitgangsvermogen 60 watt/kan. (20 - 20k Hz, < 0,03%, 8 ohm) Totale harmonische vervorming < 0,03%, (20 Hz - 20k Hz, 8 ohm) Intermodulatievervorming (60 Hz : 7 kHz, 4:1) < 0,03% Frequentiebereik Phono-ingang 20 Hz - 20k Hz, ± 0,5 dB Lijningangen 10H z - 100k Hz, ± 0,5 dB Dempingsfactor (20 Hz - 20k Hz, 8 ohm) 220 Gevoeligheid / Impedantie van ingangen Phono-ingang 3 mV / 47k ohm Lijningangen voor lijnspanning 200 mV / 24k ohm Overbelasting ingangen Phono-ingang 50 mV Lijningangen 4 V Voorversterkeruitgang / Impedantie 1 V / 470 ohm Toonregeling - lage / hoge tonen ± 10 dB bij 100 Hz /10k Hz Signaal-ruisverhouding (IHF “A” gewogen) Phono-ingang 90 dB Lijningangen voor lijnspanning 100 dB Digitaal gedeelte Frequentiebereik 10 Hz – 80k Hz (± 3,0 dB, max) Signaal-ruisverhouding (IHF “A” gewogen) 103 dB Gevoeligheid/Impedantie van ingang 0 dBf / 75 ohm Voorversterkeruitgang 1,3 V (bij - 20 dB) Coaxiaal/optisch SPDIF LPCM (tot 192k Hz, 24 bits) Pc-USB USB-audioklasse 1.0 (tot 24/96) USB-audioklasse 2.0 (tot 24/192) *Vereist het installeren van een driver Algemeen Netspanning: VS: 120 V, 60 Hz EG: 230 V, 50 Hz Stroomverbruik stand-by < 0,5W Stroomverbruik 230W BTU (4 ohm, bij 1/8th vermogen) 517 BTU/h Afmetingen (B x H x D) 430 x 93 x 345 mm1 7” x 3

Hoogte voorpaneel 80 mm / 3
