GEBRUIKSAANWIJZING PH 960MST (AX)HA HOTPOINT-ARISTON

Het installeren, 40-45

Plaatsing

Elektrische aansluiting

Gasaansluiting

Typeplaatje

Kenmerken van de branders en de straalpijpjes

Beschrijving van het apparatusat, 46

Algemeen aanzicht

Starten en gebruik, 47-49

Praktisch advies voor het gebruik van de branders

Practische raadgevingen voor het gebruik van de

Practische raadgevingen voor het gebruik van de

biefstukgrill

Praktisch advies voor het gebruik van de Keramiek

kookylak

Voorzorgsmaatregelen en advies, 50

Algemene veiligheidsmaatregelen

Afvalverwijdering

Onderhoud en verzorging, 51

De elektrische stroom afsluiten

Schoonmaken van het apparatus

Onderhoud gaskranen

Storingen en oplossingen, 52

! Bewaar dit boekje zorgvuldig voor eventuele verdere raadpleging. Wanner u het product weggeeft, verkoopt, of wanner u verhuist, dient u dit boekje bij het apparaat te bewaren zodate alle nodige informatie voorhanden blijft.

! Lees de gebruiksaanwijzingen zorgvuldig door: er staat belangrijke informatatie in over installment, gebruik en verilgheit.

De apparaten zich gebruiksklaar gemaakt in de fabriek voor de functies (zie typeplaatje enplaatje van de gas instelling van het apparaat):

• Natuurlijk gas Categorie II2E+3+ voor Belgie;
• Natururlijk gas Categorie 12L voor Nederland. Het is dus nicht nodig verdere regelingen uit te voeren.

Plaatsing

! Het verpakkingsmaterial is nicht bestemd voor kinderen en dient waarom te worden weggegoud volgens de geldende normen voor gezeseiden afvalverzameling (zie Voorzorgsmaatregelen en advies).

! De installmentie moet worden uitgevoerd door een bevoegde installmenteur en volgens de instructies van de fabrikant. Een verkeerde installmentie kan schade berokkenen aan Personen, dieren of dingen.

! dit apparaat mag alleen geinstalleerd worden en Funktioneren in goed geventileerde vertrekken volgens de voorschriften van de van kracht zijnde Normen:

• NBN D51-003 e NBN D51-001 (voor Belgie);
• NEN-1078 (voor Nederland).

De volgende eisen moeten in acht genomen worden:

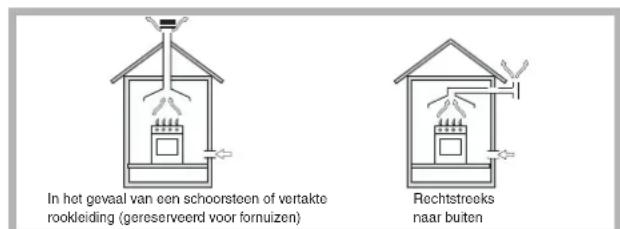

• Het vertrek moet voor de verbrandingsrook over een afvoersysteme aan buiten toe beschikken. Dit kan gebeuren door middel van een afzuigkap of een elektrische ventilator die automatisch aangaan elke keer als het apparaat worden aangezet.

• Het vertrek要去en luchttoeoversysteme hebden dat dient voor de normale verbranding van het gas. De luchttoevoer die nodig is voor een normale verbranding要去en minder dan 2m^3 /h zijn per kW geinstalleerd vermogen.

Dit systeem kan wordenuitgevoerd door lustcht direct vanbuiten te onttrekken door middelvan een buis met een doorsnede van minstens 100cm^2 en die zodanig is geplaatst dat hij nicht per ongeluk verstopt kan raken.

Een andere manier is door op indirecte wijze lucht te onttrekken aan de aangrenzende vertrekken die door middel van een ventilatiebuis,zoals boven beschreiben, met buiten zijn verbonden en die geen gemeenschappelijk delen+zijn

van het huis en ook geen ruimtes met hoog brandgevaar of slaapkamers.

• (voor Belgie) De gassen van vloeibaar gemaaakte gasmengsels (LPG) zijn zwaarder dan lucht en blijven laag hangen. Om deze reden要去en vertrekken waar LPG-flessen staan laag geplaatste ontluchtingsopeningen hebben voor het afvoeren van eventueel ontsnapt gas. Lege of halfvolle LPG-flessen mogen dus nicht worden geinstalleerd of bewaard in vertrekken die lager liggen dan de vloer (kelders, enz.). Het is better alleen de in gebruik,zijnde fles in het vertrek te bewaren, zodanig geplaatst dat hij Niet inrechtstreeks contact staat met warmtebronnen (oven, open haard, kachel, enz.) die hem tot temperaturen vaneer dan 50^ zouden+kunnen brengen.

Inbouw

Het gasfornuis en het gemengde fornuis hebben een beschemingsgraad gegen oververhitting van het type X. Het is daardoor möglich het apparaat naast meubels teplaatsen die nicht hoger zich dan het keukenblad. Voor een juiste installmentie van de kookplaat要去en de volgende voorzorgsmaatregelen in ache worden genomen:

• De meubels die direct naast de kookplaat staan en hierboven uiststeken, moeten op minstens 600mm van de rand van deplaat staan.
• Een afzuigkap要去orden geinstalleerd volgens de voorschriften die u kunt vinden in het instructieboekje van de afzuigkap zich en in ieder geval op een afstand van minstens 650~mm
• Hang de keukenkastjes naast de kap op een minimum hoogte van 420mm van het keukenblad (zie afbeelding).

Als de kookplaat onder een keukenkastje worden geplaatst, moet deze zich op een afstand van minstens 700~mm van het keukenblad bevinden (zie afbeelding).

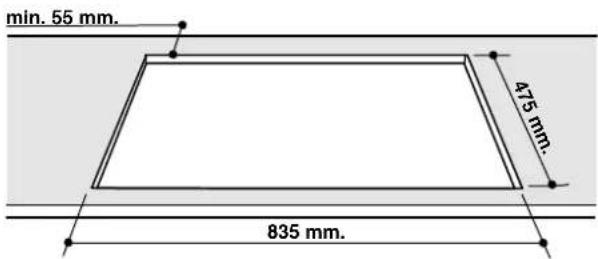

• De opening van het meubel要去 de afmetingen hebben die in de afbeelding zijn aangegeven. De bevestigingsklemmen makeen een bevestiging möglich van de kookplaat aan een keukenblad van tussen de 20 en 40mm dik. Voor een goede bevestiging raden wij u aan alle bijgeleverde haken te gebruiken.

• Als de kookplaat Niet boven een inbouwoven wordt geinstalleerd, moet u een houten isolatieplank aanbrengen. Deze要去 op een minimum afstand van 20mm van de onderkant van de kookplaat worden geplaatst.

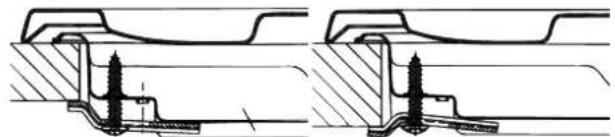

Schema voor de bevestiging van de haken

Stand haak voor Stand haak voor keukenblad H=20mm keukenblad H=30mm

Voor

Stand haak voor Achter keukenblad H=40mm

! Gebruik de haken die u vindt in de "toebehorenverpakking"

Ventilatie

Om een goede ventilatie te bereiken moet u de
achterkant van het meubel verwijderen. Het verdient de
voorkeur de oven op twee houten balken teplaatsen,
of eventueel op een enkele plank die een opening
heeft van tenminste 45 × 560 mm (zie afbeeldingen).

In het geval dat het fornuis worden geinstalleerd boven een ingebouwde oven zonder geforceerde afkoelingsventilatie, dan moet men in een luchtgang en uitgang voorzien om voldoende ventilatie te garanderen.

Elektrische aansluiting

De kookplaten met driapolige voedingskabel werkemet de wisselstroom, spanning en frequentie dieaangegeven zich op het typeplaatje (aan deonderkant van de kookplaat). De a Harding van dekabel worden aangegeven door de kleuren geel-groen. Als het fornuis worden geinstalleerd boven eeninbouwoven要去en de elektrische aansluitingen van fornuis en oven apart worden uitgevoerd, zowel voorveiligheidsredenen als voor het eventueelmakkelijker verwijderen van de oven.

Het aansluiten van de voedingskabel aan het elektrische net

Gebruik voor de voedingskabel een stekker die genormaliseerd is voor de lading aangegeven op het typeplaatje.

Wanner het apparaatrechtstreeksp het net wordt aangesloten moet u tussen het apparaat en het net eeneerpolige schakelaar aanbrengen met een afstand tussen de contacten van minstens 3mm, aangepast aan het elektrische vermogen en voldoend aan de geldende normen (de aarding mag nicht worden onderbroken door de schakelaar).

De voedingskabel moet zodanig worden geplaatst dat hij nergens een temperatuur bereikt van 50^ hoger dan de kamertemperatuur.

! De installmenteur is verantwoordelijk voor een correcte elektrische aansluiting en het in zich nemen van de veiligheidsnormen.

Voor het aansluiten moet u controlleren dat:

• het stopcontact geaard is en voldoet aan degeldende normen;
• het stopcontact in staat is het maximale vermogen van het apparaat te dragen, zoals aangegeven op het typeplaatje;
• de spanning zich befindt:tussen de waarden die staan aangegeven op het typeplaatje;
• het stopcontact en de stekker overeenkomen. Als dat Niet zo is, dient u ofwel de stekker ofwel het stopcontact te verrangen; gebruik geen verlengsnoeren of dubbelstekkers.

! Wanner het apparaat geinstalleerd is moeten het snoer en het stopcontact gemakkelijk te bereiken zijn.

! De kabel mag nicht worden gebogen of samengedrukt.
! De kabel moet vanijd totarend worden gecontroleerd en mag alleen door erkende monteurs worden verrangen (zie Service).
! De fabrikant kan nergens aansprakelijk voor worden gesteld als deze normen Niet worden nageleefd.

Gasaansluiting

De aansluiting van het apparaat aan de gasbuizen moet worden uitgevoerd zoals voorgeschreven door de geldende normen, en nadat men er zeker van is dat het fornuis is ingesteld voor het type gas dat men gaat gebruiken. In het omgekeerde geval (voor(oor Belg) te werk zoals beschreiben in de paragraaf "Aanpassing aan verschillende types

gas". Om het apparaat aan de gasbuizen aan te sluiten (II2E+3+ voor Belgie en 12L voor Nederland), dient men eerst de verbinder te monteren."R" (Deze is op aanvraag verkrijgbaar bij de

technische-service-dienst Ariston) Tevens dient men zichen pakking op de verbinder "G", die er uit ziet als een "L", van de voedings-struktuur te monteren. De verbinder is gedraad: rond mannelijk 1/2 gas. De aansluiting voert men uit met behulp van:

• een onbuigbare buis (voor Belgie volgens denormen NBN D51-003)
• of met een flexible buis van roestvrij staal die in de muur zit en voortzet met bedradingsverbinder. Daar bij dient het apparaat uitergerust te zich van een gaskraantje (voor Belgie A.G.B.) die gemakkelijk draaibaar dient te zich. Voor Nederland dient dit gaskraantje aan de huidige Nationale Normen te voldoen.

Aansluiting met onbuigzame buis (koper of staal)

! De aansluiting aan de gasleiding moet zodenig worden uitgevoerd dat het apparaat Niet beweegt. Op de voedingsstructuur van het apparaat bevindt zich een "L"-vormig, richtbaar verbindingsstuk waarvan de afdichting is verzekerd door een pakking. Als het verbindingsstuk gedraaid moet worden is het absolutnoodzakelijk de pakking te verrangen (bij het apparaat geleverd). Het verbindingsstuk waardoor het gas toegang krijgt tot het fornuis is voorzien van schroefdraad: 1/2 gas cilindrische schroefbout.

Aansluiting met een roestvrijne stalen flexibele buis aan een onafgebrozen wand voorzien van aanhechtingen met schroefdraad.

Het verbindingsstuk waardoor het gas toegang krijgt tot het fornuis is voorzien van schroefdraad: 1/2 gas cilindrische schroefbout.

De in werkung stelling van deze buizen moet zodanig worden bewerkstelligd dat hun lenghte in uitgerolde toestand Nieteer dan 2000 mm is. Nadat de aansluiting heeft plaatsgevonden moet u controleren dat de flexibele metalen buis Niet in contact komt met de beweegbare delen of dat hij vastgekneld raakt.

! Gebruik uitsluitend buizen en afdichtingen die voldoen aan de geldende landelijkke normen.

Controleren gasdichtheid

Nadat het installereren heeft plaats gezonden moet deperfecte gasdichtheid van alle verbindingsstukken worden gecontroleer med een zeepoplossing en nooit met een vlam.

Aanpassen aan de verschillende soorten gas (voor Belgie)

Voor het aanpassen van de kookplaat aan een ander soort gas dan waarvoor hij is bestemd (aangegeven op het typeplaatje aan de onderkant van de kookplaat of op de verpakking), moeten de straalpijpjes van de branders op de volgende wijze worden verrangen:

1. verwijder de roosters van de kookplaat en schuif de branders uit hun plaats.
2. schroef de straalpiijpjes los met een steeksleutel van 7mm en verrang ze met de straalpiijpjes geschikt voor het neue type gas (zie tabel 1 "Kenmerken van de branders en de straalpiijpen").
3. zet de onderdelen weeer op hun plaats door de handelingen in omgekeerde volgorde uit te voeren.
4. aan het einde van deze handelingen moet u het oude etiket dat de gasinstelling aangeeft verwangen met het etiket dat overeenkomt met het neue gas dat u gaat gebruiken, verkrijgbaar bij once Technische Service Centers.

Regelen primaire lucht van de straalpijpjes (voor Belgie)

De branders haben geen regeling van de primaire lucht nodig.

• Het regelen van de minimumstand (voor Belgie)

• Zet het kraantje op de minimumstand;

1. Verwijder de knop en draai aan het regelschroefje in of naast de spill van het kraantje totdat u een kleine, regelmatige vlam bereikt.

2. Controller of de brander aanblijft als u de knop snel van hoog maar laag draait.

3. Als bij de apparaten met een veiligheidsmechanisme (thermo-element) dit systeem Niet werkt als de branders op de minimum stand staan,要去 u het minimum verhogen door aan de stelschroef te draaien.

4. Als de regeling voltooid is moet u de zegels op de bypass schroefjes weeer op hun plaats brengen met zagellak of dergelijk materiaal.

! Bij vloeijaar gas moet het regelschroefje geheel zichdicht worden geschroefd.

!Aan het einde van deze handelingen moet u het oude etiket van de gasinstelling verrangen met het etiket dat correspondeert met het neue gas, verkrijgbaar bij once Technische Service Centers.
! Als de gasdruk van het gebruekte gas verschillend (of variabel) is dan hetgeen is voorzien, moet op de toevoerbuis een drukteregelaar worden aangebrachte die voldoet aan de geldende landelijkke normen.

TYPEPLAATJE
Elektrische aansluitingen	zie typeplaatje
CE	Dit apparaat voldoet aan de volgende EU Richtlijnen: - 2006/95/EEG van 12/12/06 (Laagspanning) enaaropvolgende wijzigingen - 2004/108/EEG van 15/12/04 (Elektromagnetische Compatibility) enaaropvolgende wijzigingen - 93/68/EEG van 22/07/93 enaaropvolgende wijzigingen. - 2009/142/EEG van 30/11/09 (Gas) enaaropvolgende wijzigingen. - 2002/96/EC enaaropvolgende wijzigingen.

Kenmerken van de branders en de straalpiijpjes

Gaspit	Doorsenee (mm)	Thermisch Vermogen kW (p.c.s.*)		Straal. 1/100 (mm)	Bereik* (l/h) G25
		Nom.	Gered.
Snel (Groot) (R)	100	3,00	0,70	116	332
Gereduceerd snel (RR)	75	2,60	0,70	110	288
Half Snel (Medium) (S)	55	1,65	0,40	96	183
Hulp (Klein) (A)	130	1,00	0,40	71	111
Drievoudige Ring (TC)	130	3,25	1,50	133	360
Half Vispan (SP)	-	1,50	0,70	88	166
Spanning van voeding	Nominale (mbar) Minimum (mbar) Maximum (mbar)				25 20 30

Tabel 1 (Voor Belgie)				Vloeijaar gas Natuurlijk					gas
Branders Doorsenee	(mm)	Thermisch vermogen kW (p.c.s.*		By-pass 1/100 (mm)		Straal. 1/100 (mm)**	Bereik* g/h		Straal. 1/100 (mm) G20	Bereik* l/h G25
		Nom.	Ger.
Snel (Groot) (R)	100	3.00	0.70	41	39	86	218	214	116	286	332
Gereduceerd snel (RR)	100	2.60	0.70	41	39	80	189	186	110	248	288
Half snel (Medium) (S)	75	1.65	0.40	30	28	64	120	118	96	157	183
Hulp (Klein) (A)	55	1.00	0.40	30	28	50	73	71	71	95	111
Drievoudige ring (TC)	130	3.25	1.50	60	61	91	236	232	133	309	360
Half Vispan (SP)	-	1.50	0.70	41	39	60	109	107	88	143	166
Spanning van voeding	Nominale (mbar) Minimum (mbar) Maximum (mbar)						28-30 20 35	37 25 45		20 15 23	25 15 30

*A 15^ et 1013 mbar-gaz sec
**Propane P.C.S. = 50,37 MJ/kg
*** Butane P.C.S. = 49,47 MJ/kg
Naturele G20 P.C.S. = 37,78 MJ/m³
Naturele G25 P.C.S. = 32,49 MJ/m³

PH 940 M/HA PH 941 M/HA PH 941 MSTV/HA PH 930.../HA PH 940 MS/HA PH 941 MS/HA PH 941 MSTV GH/HA

PH 941 MSTB/HA PH 960 MST/HA PH 940 MST/HA PH 941 MSTB GH/HA PH 960 MST GH/HA PH 960 MST R/HA

! De kookplaat kan worden geinstalleerd boven een ingebouwde oven op voorwaarde dat deze voorzien is van afkoelingsventilatie.

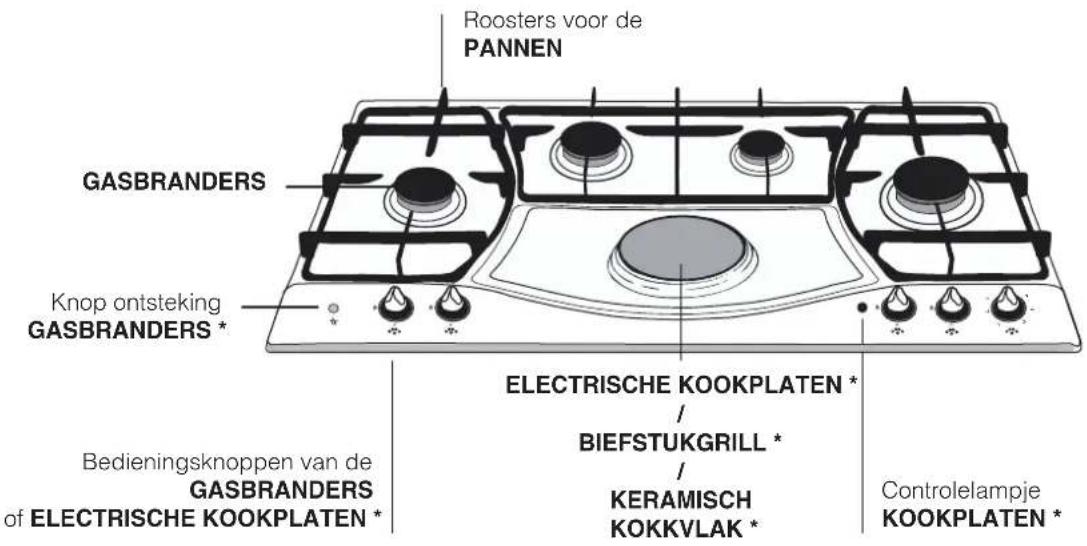

Algemeen aanzicht

• Controleampje WERKING KERAMISCH KOOKPLAAT / BIEFSTUKGRILL / ELECTRISCHE KOOKPLATEN *: gaat aan als de knop Niet op de stand 'uit' staat.
  GASBRANDERS hebben verschillende afmetingen en vermogen. Kies de brander die het best overeenkomt met de diameter van de pan die u wilt gebruiken.

• Knoppen van de GASBRANDERS en van de KERAMISCH KOOKPLAAT / BIEFSTUKGRILL / ELECTRISCHE KOOKPLATEN * voor het regelen van de vlam of van het vermogen.

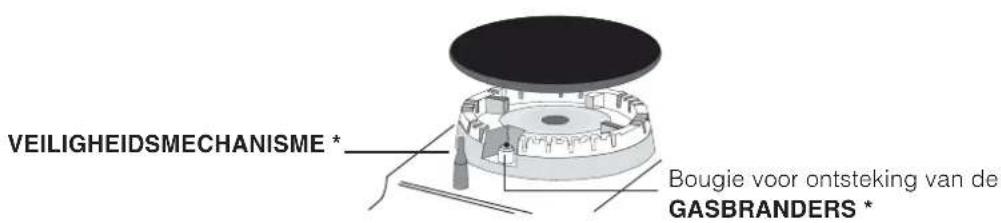

• Bougie voor het ontsteken van de GASBRANDERS: zorgt voor een automatische ontsteking van de gekozen brander.
  VEILIGHEIDSMECHANISME zorgt ervoor dat de gastoevoer worden onderbroken als de vlam per ongeluk uitgaat.

Starten en gebruik

! Opijdere knop staat aangegeven waar de gasbrander of de elektrischeplaat* zich precies bevindt.

Gasbranders

De gekozen brander kan met de betreffende knop als volgt worden geregeld:

• Uit
  Maximum
  Minimum

Om een van de branders aan te steken dient u er een vlam of aansteker bij te houden, de knop stevig in te drukken en gegen de klok in te draaien tot u het maximum vermogen heeft bereikt.

In de uitvoeringen die zich voorzien van een veiligheidsmechanisme moet u de knop circa 2-3 seconden lang ingedrukt honden totdat het element dat automatisch de vlam ontstoken houdt, warm worden.

Druk de knop in en draai hem tegelijkertijd gegen de klok in: vonken steken de brander aan. Nadat de brander aan is houdt u de knop lang genoeg ingedrukt zodat het veiligheidssysteme geactiveerd kan worden.

! Mocht een gasbrander per ongeluk uitgaan, draai dan de knop uit en wacht minstens 1 minut voordat u hem waar probeert aan te steken.

Om de brander uit te doeon moet u de knop geheel met de klok meedraaien totdat hij Niet meer verder kan (tot aan het symbool "●").

Keramiek kookvlakKeramiek kookvlak

Deze kookzone is voorzien van stralingselementen met dubbele diameter onder het glas. Het is möglich alleen het Ronde gedeelte "A" in te schaken of, om een grotere kookzone te krijgen, beiden gedeelten "A""A" ene B"B'oor het inschaken van de Ronde zone "A""A" draait u de knop met de klok mee en zet hem op een van de 12 posities. Voor het inschaken van ook de zone "B""Bt u de knop op de positie 12 en dan nog een stapje verder tot aan de positie ,ervolgens draait u de knop gegen de klok in tot op het gewenste warmteniveau, gekozen uit de 12 posities. De tekening geeft de warmtezone aan, die rood worden als hij is ingeschakeld.

A. ronde kookzone;
B. uitgebvre kookzone;
C.调控lampje overgebleven warmte: dit geeft aan dat de kookzone warmer is dan 60^ ook nadat hij isuitgeschakeld.

Het contrôlelampjeGaat aan bij iedere positie van de knop behalve de "uit"-positie.

Praktisch advies voor het gebruik van de branders

Voor een optimaal rendement dient u het volgende te onthouden:

• gebruik voor iedere brander de pan die erop past (zie tabel) om te vermijden dat de vlammen er onderuit vandaan komen.
• gebruik alleen pannen met een platte bodem en met een deksel erop.
• draai de knop op het minimum zodiah het kookpunt is bereikt.

Brander	Ø Diameter pan (cm)
Snel (R)	24 - 26
Gereduceerd snel (RR)	22 - 24
Half-snel (S)	16 - 20
Spaarbrander (A)	10 - 14
Half Vispan (SP)	16 - 20
Drievoudige Ring (TC)	24 - 26

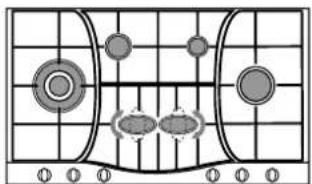

Voor het herkennen van het soort brander verwijzen wij u waar de afbeeldingen in paragraaf "Kenmerken van de branders en straalpijpen".

Practische raadgevingen voor het gebruik van de "Half vispan".

De aanwezigheid van de tweeovalen "Half Vispan" branders, die 90^ draaibaar়n, maakt het kookvlak nog flexibeler in het gebruik.

Voor het 90^ draaien van de "Half Vispan" branders gaat u als volgt te werk:

• Let op dat de branders koud zich.
• Verwijder de branders van hunplaats.
• Plaats ze opniew in de gewenste positie.
• Let op dat de branders op de juiste wijze op hun plaats zitten.

Vooral de twee centrale branders können samen worden gezrukt of apart, met pannen van verschillende vormen en afmetingen:

• Dubbele brander als "Vispan" voor ovalen pannen (afb.A).
• Dubbele brandeeroor biefstukgrill of rechthoekige of vierkante pannen minimum 28x28 (afb.B).
• Dubbele brande voorGPCP (diameter 26-28 cm)(afb.C).
• Enkele brander voor middelgrote pannen (diameter 16-20 cm) (afb.D).

Fig.A Fig.B

Fig.C Fig.D

* Slechts op enkele modellen aanwezig.

Practische raadgevingen voor het gebruik van de elektrische kookplaten \*

Voor het vermijden van warmteverlies en schade aan de platen moet u pannen gebruiken met een platte bodem en met een diameter die nicht kleiner is dan die van de plaat.

Positie	Normale of snelle plaat
0	Uit.
1	Groenten en vis.
2	Aardappelen (gestoomd), soep, capucijners, bonen.
3	Doorkoken van grote hoevelheeden, minestroni enz.
4	Braden (medium).
5	Braden (hard).
6	Bruin bakken of snel aan de kook brengen.

Vóor het eerste gebruik要去en de kookplaten voor ongeveer 4 minuten op maximum worden verwarmd,zonder pannen.Gedurende deze beginfase wordt de beschermlaag hard en maximaal resistant.

Practische raadgevingen voor het gebruik van de biefstukgrill \*

Verwarm hem voor met de knop op positie 12. De posities 1-8 zijn goed voor het opwarmen van reeds gekocht gerechten of ze warm te houden nadat ze gekocht zich. Over het algemeen kan het grillen van groenten vlekken veroorzaken die moeilijk te verwijderen zich.

Gerecht Gewicht	(Kg)	Positie Knop	Voorver-warming(min.)	Kooktijd(min.)
Varkenslappen	0,50	12	5	15
		10		20
Biefstuk	0,60	12	5	10
Worstjes	0,45	10	5	20
Vleespennen	0,40	12	5	14
Hamburgers	0,40	10	5	15
Toasts	N° 3	11	5	2
Brood	3 fette	11	5	3
Aubergine	3 fette	12	5	5 - 7
Gestoof de tomaten	N° 4	12	5	10 - 15

Practische raadgevingen voor het gebruik van de keramische*

Pos.	Stralingsplaat
0	Uit
1	Boter, chocolde smelten.
2	Opwarmen vloeistoffen.
3
4	Via en sausen.
5
6	Aan de kook brengen.
7
8	Braadstukken.
9
10	Groot stoovflees.
11
12	Bakken.
	Inschakeling van beiden kookzones.

Onthoud het volgende voor het Beste rendition:

• Op het keramische kookvlakkest u alle soorten pannen gebruiken. Het belangrijkste is dat de bodem perfect plat is: pannen met een dikke bodem verdelen de warmte het beste.

• Gebruik pannen die de kookzone geheel bedekken, zodate u alle beschikbare hitte gebruikt.

• Let erop dat de bodem van de pan schoon en droog is voor goed contact en een lange levensduur van het kookvlak en van de pannen zich.
• Gebruik geen pannen die op een gasfornuis zijn gebruikt. De hitte van de branders kan de bodem verrormd hebben en zo krijgt u Niet het gewenste resultaat op het keramische kookvlak.
  ! de lijm die gebruikt is voor het verzegelen van het glas kan vetsporen nalaten. Verwijder deze voor het gebruik van het apparaat met een Niet-schurend schoonmaakmiddel. Gedurende de eerste uren van gebruik kan zich een rubberachtige geur ontwikkelen, die snel verdwijnt.

*Slechts op enkele modellen aanwezig.

Voorzorgsmaatregelen en advies

NL

BE

! Dit apparatus is ontworpen en vervaardigd volgens de geldende internationale veriligeidsvoorschriften. Deze aanwijzingen zijn geschreven voor uw veriligeid en u dient ze derhalve goed door te nemen.

Algemene veiligheidsmaatregelen

• Dit is een inbouwapparaat van klasse 3.
  Gasfornuizen haben voor een goede werkig behoefte aan een regelmatige luchtverversing. ControllerDat bij het installereren aan de vereisten worden voldaan beschreiben in de paragraaf "Plaatsing".
• Deze instructies gelden alleen voor de landen wiens symbolen in de gebruiksaanwijzing en op het typeplaatje staan.
• Dit apparaat is vervaardigd voor Niet-professioneel gebruik binnenschuis.
• Het apparaat dient nicht buitenshuis te worden geplaatst, ook nicht in overdekte toestand. Het is erg gevaarlijk als het in aanraking komt met regen of onweer.
• Het apparaat dient gebruikt te worden om voedsel te bereiden. Het mag uitsluitend door volwassenen worden gebruikt en alleen volgens de instructies die in deze handleiding beschreiben staan. Elk ander gebruik (bv.: verwarming van ruimten) is als oneigenlijk te beschouwen en dus gevaarlijk. De fabrikant kan nicht aansprakelijk worden gesteld voor eventuele schade die te wijten is aan onjuist, verkeerd of onredelijk gebruik.
• Voorkom dat elektrische snoeren van anderekleine keukenapparaten op warme delen van de kookplaatterechtkommen.
• Laat de ventilatieopengingen en warmteafvoer vrij.

• Controller altijd dat de knappen in de stand "●"/"O" staan als de oven nicht worden gebruikt.
  Haal de stekker nooit uit het stopcontact door aan het snoer te trekken maar door de stekker zich beet te pakken.
  Maak de oven nicht schoon of voer geen onderhouduit als de stekker nog in het stopcontact zit.

• Als de oven defect is, mag u nooit aan het interne systeme sleutelen om een reparatie proberen uit te voeren. Neem contact op met de Technische Dienst (zie Service).

• Richt de handvaten van de pannen alsijd maar de binnenzijde van de kookplaat zodat u er nicht per ongeluk tegenaan stoot.
• Doe het glazen deksel (waar aanwezig) Niet omlaag als de gasbranders nog warmন.
• Gebruik geen instabiele of verwormde pannen.
• Het apparaat is nicht geschickt om te worden ingeschakeld m.b.v. een externe timer ofwel door een geschienen afstandsbedieningssysteme.

Afvalverwijdering

• Verwijdering van het verpakkingsmaterial: houd u aan deplaatselijke normen, zodate het verpakkingsmaterial hergebruikt kan worden.
• De Europese Richtlijn 2002/96/EC over Vernietiging van Electrische en Electronicische Apparatuur (WEEE), vereist dat oude huishoudelijkte electrische apparaten nichtogens vemnetigd via de normale ongesorteerde afvalstroom. Oude apparaten要去en apart worden ingezameld om zo het hergebruik van de gebruike materialen te optimaliseren en de negatieve invloed op de gezondheid en het milieu te reduceren. Het symbool op het product van de "afvalcontainer met een kruis erdoor" herinnert u aan uw verplichting, dat wonneer u het apparaat vernietigt, het apparaat apart要去en ingezameld. Consumenienogen hun apparaat waar publieke afvalstortplaatsen brengen of, als de nationale wetgeving dit toestaat, maar de handelaar brengen als er een soortgelijk neuew product worden gekocht. Alle fabrikanten van groe huishoudelijkte apparaten zich aktief bezig met het creeren van systemen om het inzamelen en de verwijdering van oude producten te regelen.

Onderhoud en verzorging

De elektrische stroom afsluien

Sluit algid eerst de stroom af voordat u tot enige handeling overgaat.

Schoonmaken van het apparaat

! Vermijd het gebruik van schuurmiddelen of bijtende middelen, zoals vlekkenmiddelen en roestverwijderende producten, schoonmaakmiddelen in poedervorm of schuursponzen: deze+kunnen het oppervlak onherstelbaar krassen.
! Gebruik nooit stoom- of hagedrukreinigers voor het reinigen van het apparatus.
- Voor normalaal onderhoud moet u de kookplaat met een vochtige spons reinigen en afdrogen met keukenpapier.
- De vlamverspreiders要去en regelmatig in een warm sopje worden gewassen zodat eventuele etensresten makkelijker setzen worden verwijderd.
- maak het oppervlak van het fornuis schoon voordat u gaat koken; gebruik een vochtige doek voor het verwijderen van stof en gemorst eten. Het oppervlak要去 regelmatig worden schoongemaakt

met een sop, geen schuurmiddelen. Af en toe za het noodzakelijk zijn speciale producten voor keramiek te gebruiken. Verwijder eerst alle etensresten en vetspetters met een schrapertje, b.v.

CERAL (niet bijgeleverd). Maak het kookvlak schoon als het nog lauw is (zoals die van de Solutions lijn, verkrijgbaar bij alle Service Centers van Merloni Elettrodomestici huishoudapparatuur) en gebruik keukenpapier met

een hiervoor geschikt schoonmaakmiddel. Wrijf met een vochtige doek en droog. Aluminiumfolie, plastic of synthetisch materiaal, zowel als suiker of suikerhoudende

etenswaren die per ongeluk gesmolten zijn要去en onmiddelijkondelijk worden met een schrapertje als de zone nog lauw is. Speciale schoonmaakmiddelen vormen een doorzichtig beschemend laagje. Dit beschermt ook tegen schade door suikerhoudend voedsel. Gebruik in geen geval schuursponzen of schuurmiddelen, en ook geen chemisch aggressieve middelen zoals ovenspray of ontvelekkingsmiddelen.

• Roestvrij staal kan vlekken gaan vertonen als er voor langereijd kalkhoudend water of agressieve schoonmaakmiddelen (fosforhoudend) op hebben gelegen. Spoel en droog het dus na het schoonmaken goed af. Droog watervlekken.altijd gelijk af.

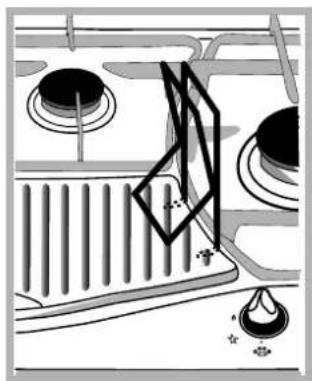

Wij raden aan de biefstukgrill schoon te make n terwijl hij nog warm is. Gebruik de bijgeleverde handgrepen om hem van het fornuis maar de gootsteen te vervoeren.Voor het verwijderen van de lekbak onder de biefstukgrill is het better te wachtent totdat het

verwarmingselement is afgekoeld (dit kan ongeveer 15 minuten duren).

Onderhoud gaskranen

Met verloop vanijd kan een kraan stroef worden of vast blijven zitten; in dat geval is hetoodzakelijk hem te verrangen.

! Dit要去 worden uitgevoerd door een door de fabrikant bevoegde installerur.

NL

BE

Het kan gebeuren dat het kookvlak Niet (afdoende) functioneert. Voordat u de servicedienst belt dient u te controeren of u het euvel zich oplossen. Verifieer om te beginnen of er een correcte stroom- en gastroevoer is, en in het bijzonder of de hoofdgasleiding open staat.

Storingen

De brander gaat nicht aan of de vlam is nicht gewelijkmatig.

De vlam blijt Niet aan in de uitvoeringen met veiligheidsmechanisme.

De brander blijft nicht aan als hij op minimum staat.

De pannen zich wankel.

Mogelijk oorzaken / Oplossing

• De openings van de vlamverspreiders Niet verstoptহn.
• Alle onderdelen van de brandier goed in elkaar zitten.
• Het Niet tocht zich bij het kookvlak.

U de knop goed heeft ingedrukt.
- U de knop lang genoeg heeft ingedrukt voor het activeren van het verilgheidsmechanisme.
- De gaten van de vlamverspreiders zichbij het veiligheidsmechanisme Niet verstoptহ.

• De gaten van de vlamverspreiders Niet verstoot zich.
• Het nicht tocht damit het kookvlak.

• De minimum stand nicht goed is ingesteld.

• De bodem van de pan helemaal plat is.

• De pan in het midden van de brander of de kookplaat staat.
• De roosters zich verzisseld.

Als ondanks al deutsche controles het kookvlak nicht functioneert en de storing blijft bestaan moet u contact opnemen met de Technische Dienst. Dit dient u door te gehen:

• het model oven (Mod.)
• het serienummer (S/N)

Deze informatatie bevindt zich op het typeplaatje op het apparaat en/of op de verpakking.

! Wend u nooit tot een nicht-erkende installmenter en weiger altijd het monteren van Niet-originele onderdelen.
