MANUALE UTENTE PH 960MST (AX)HA HOTPOINT-ARISTON

Collegamento elettrico

Collegamento gas

Targhetta caratteristica

Caretteristiche dei brucatori ed ugelli

Descrizione dell'apparecchio, 6

Vista d'insieme

Avvio eutilizzato,7-9

Consigli pratici per l'uso dei bruciatori

Consigli pratici per l'uso delle piastre elettriche

Consigli pratici per l'uso della bistecchiera

Consigli pratici per l'uso del vetroceramica

PH 930 MST/HA

PH 930 MT SKD/HA

PH 940 M/HA

PH 940 MS/HA

PH 940 MST/HA

PH 940 MT SKD/HA

PH 941 M/HA

PH 941 MS/HA

PH 941 MT SKD/HA

PH 960 MST/HA

PH 960 MST R/HA

PH 960 MST GH/HA

PH 941 MSTB/HA

PH 941 MSTB GH/HA

PH 941 MSTV/HA

PH 941 MSTV GH/HA

Precauzioni e consigli, 10

Sicurezza generale

Smaltimento

Manutenzione e cura, 11

Escludere la corrente elettrica

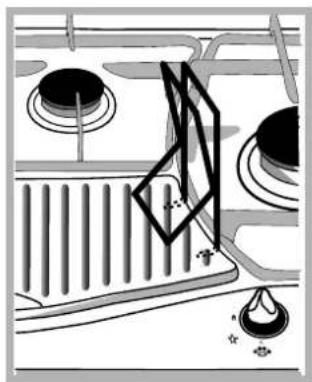

Pulire l'apparecchio

Manutenzione rubinetti gas

Anomalie erimedi, 12

Assistenza attiva 7 giorni su 7

IT

IT

! è importante conservare quello libretto per poterlo consultare in agli momento. In caso di vendita, di cessione o di trasloco, assicurarsi che resti insieme all'apparecchio per informare il nuovo proprietario sul funzionamento e sui relativi averimenti.
! Leggere attendamente le istruzioni: ci sono importanti informazioni sull'installazione, sull'uso e sulla sicurezza.

Posizionamento

Gli imballaggi non sono glacattoli per bambini e vanno eliminati secondo le norme per la raccolta differenziata (vedi Precauzioni e consigli).
! L'installation va effettuata secondo queste istruzioni e da personale professionalmente qualificato. Una errata installatione cui cause danni a personi, animali o cose.
! Questo apparecchio può essere installato e funzionare solo in locali permanentemente ventilati seconde le prescrizioni delle Norme UNI-CIG 7129 e 7131 in vigore e successivi aggiornamenti. Debbono essere osservati i seguenti requisiti:
- Il locale deve prevedere un sistema di scarico all'esterno dei fumi della combustione, realizatotramite una cappa o tramite un eletroventilatore che entri automaticamente in funzione agli volta che si accende l'apparecchio.

In camino o in canna fumaria ramificata (riservata agli apparecchi di cottura)

Direttamente all'estemo

• Il locale deve prevedere un sistema che consenta l'afflusso dell'aria necessaria alla regolare combustione. La portata di aria necessaria alla combustione non deve essere inferiore a 2m^3 /h per kW di potenza installata.

Esempi di apertura di ventilazione per l'aria comburonto

stema più essere realizazo levando direttamente l'aria 'esterno dell'edificio tramite un adotto di almeno 100 cm² diione utile e tale che non ssa essere accidentalmente ruito.

Vero, in maniera indiretta da
ali adiacenti, dotati di un
ndotto di ventilazione con
terno come sopra descritto, e
ne non siano parti comuni
immobile, o ambienti con
icolo di incendio, o camere da
o.

• I gas di petrolio liquefatti, più pesanti dell'aria, ristagnano verso il basso. Quindi i locali contenti bidoni di GPL debbono prevedere delle aperture verso

l'esternoosi da permettere I'evacuazione dal basso delle eventuali fughe di gas. Pertanto i bidoni di GPL, siano essi vuoti o parzialmente pieni, non debbono essere installati o depositati in locali o vani a livello più basso del suolo (cantinati, ecc.). E opportuno tenere nel locale solo il bidone in utilizzo, collocato in modo da non essere soggetti all'azione diretta di sorgenti di calore (forni, camini, stufe, ecc.) capaci di portarlo a temperature superiori ai 50^

Incasso

I piani a gas e misti sono predisposti con grado di protezione contro i riscaldamenti eccessivi di tipo X, è pertanto possibile l'installazione a fianco di mobili la cui altezza non superi quella del piano di lavoro. Per una corretta installazione del piano di cottura vanno osservate le seguenti precauzioni:

• I mobili situati a fianco, la cui altezza superi quella del piano di lavoro, debbono essere situati ad almeno 600 mm dal bordo del piano stesso.
• Le cappe debbono essere installate secondo i requisiti richiesti nei libretti istruzioni delle cappe stesse, comunique ad una distanza minima di 650 mm.
• Posizione i pensili adiacenti alla cappa ad un'altezza minima dal top di 420 mm (vedi figura).

Allorché il piano di cottura venga installato sotto un pensile, quest'ultimo dovra mantenere una distanza minima dal top pari a 700mm (vedi figura).

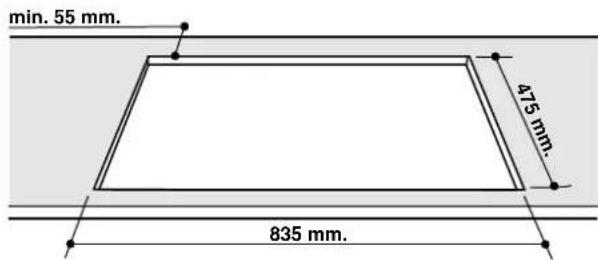

• Il vano del mobile dovra avere le dimensioni indicate nella figura. Sono previsti dei ganci di fissaggio che consentono di fissare il piano su top da 20 a 40 mm. di spessore. Per un buon fissaggio del piano è consigliabile usare tutti i ganci a disposizione.

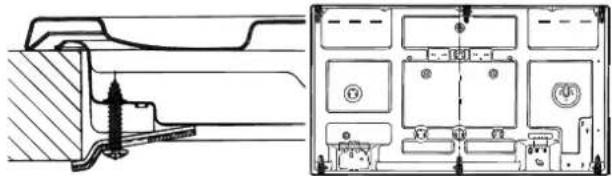

Schema di fissaggio dei ganci

Posizione gancio per Posizione gancio per top H=20mm top H=30mm

Avanti

Posizione gancio per Dietro top H=40mm

! Usare iganci contentui nella "confezione accessori"
- Nel caso in cui il piano non sia installato su di unorno incasso, è necessario insere un pannello di legno come isolamento. Esso dovra essere posizionato ad una distanza minima di 20 mm. nella parte inferiore del piano stesso.

Aerazione

Per garantire una Buona aerazione è necessario eliminare la parete posteriori del vano. É preferibile installare il forno in modo che appoggi su due listelli in legno oppure su un piano continuo che abbia un'apertura di almeno 45 x 560 mm (vedi figure).

Nel caso di installatione sopra un forno da incasso除去 ventilazione forzata di raffreddamento, per consentire un'adeguata areazione all'interno del mobile vanno garantite delle prese d'aria di ingresso e di uscita. Possibili esimi di montaggio sono illustrati nelle figure sottostanti.

Collegamento elettrico

I piani dotati di cavo di alimentazione tripolare, sono predisposti per il funzionamento con corrente alternata alla tensione e frequenza di alimentazione indicate sulla targhetta caratteristiche (posta sulla parte inferiore del piano). Il conduttore di terra del cavo è contraddistinto dai colori gialloverve. Nel caso di installatione sopra un forn o da incasso l'allaccio elettrico del piano e quello del forn delve essere realizzato separamente, via per ragioni di sicurezza elettrica che per facilitare l'eventuale estraibilità del forn.

Allacciamento del cavo di alimentazione alla rete

Montare sul cavo una spina normalizzata per il carico.
indicato nella targhetta caratteristica.

In caso di collegamento diretto alla rete è necessario interporre tra l'apparecchio e la rete un interrottore onnipolare con aperture minima fra i contatti di 3 mm dimensionato al carico e rispondente alle norme in vigore (il filo di terra non deve essere interrotto dall'interruttore). Il cavo di alimentazione deve essere posizionato in modo tale che in nessun punto superi di 50^ la temperatura ambiente.

! L'installatore è responsable del corretto collegamento elettrico e dell'osservanza delle norme di sicurezza.

Prima di effettuare l'allacciamento accertarsi che:

• la presa abbia la messa a terra e sua norma di legge;
• la presa sia in grado di sostortare il carico massimo di potenza della macchina,indicato nella targhetta caratteristiche;
• la tensione di alimentazione sua compresa nei valori nella targhetta caratteristiche;
• la presa sia compatibile con la spina dell'apparecchio. In caso contrario sostiturre la presa o la spina; non usare prolunghe e multiple.

! Ad apparecchio installato, il cavo elettrico e la presa della corrente devono essere lavorante raggiungibili.
! Il cavo non delve subire piegature o compressioni.
! Il cavo delve essere controllato periodicamente e sostituito solo da tecnici autorizzati (yedi Assistenza).
! L'azienda declina ogni responsabilità qualora queste norme non vengano rispettate.

Collegamento gas

Il collegamento dell'apparecchio alla tubazione o alla bombola del gas dovra essere effettuato come prescritto dalle Norme UNI-CIG 7129 e 7131 e successivi aggiornamenti, solo dopo esseri accertati cheesso è regolato per il tipo di gas con cui sare alimentato. In caso contrario eseguire le operazioni indicate al paragrafo "Adattamento ai diversi tipi di gas". Nel caso di alimentazione con gas liquido, da bombola, utilizzato regolatori di pressione conformi alle Norme UNI-EN 12864 e successivi.

! Per un sicuro funzionamento, per un adeguato uso dell'energia e maggiore durata dell'apparecchiatura, assicurarsi che la pressione di alimentazione rispetti i valori indicati nella tabella 1 "Caratteristiche dei bruciatori ed ugelli".

Allaccio con tubo rigido (rame o acciaio)

! L'allaccio all'impliano gas deve essere effettuato in modo da non provocare sollecitazioni di alcun genere all'apparecchio.

Sulla rampa di alimentazione dell'apparecchio è presente un raccordo a "L" orientabile, la cui tenuta è assicurata da una guarnizione. Nel caso risultati necessario ruotare il raccordo sostuire tassativamente la guarnizione di tenuta (in dotazione con l'apparecchio). Il raccordo di entrata del gas all'apparecchio è filetatto 1/2 gas maschio cilindrico.

Allaccio con tubo flessibile in acciaio inossidabile a parete continua con attacchi filettati

Il raccordo di entrata del gas all'apparecchio è filettato 1/2 gas maschio cilindrico.

La messa in opera di tali tubi delve essere effettuata in modo che la loro lunghezza, in condizioni di massima estensione, non sia magiore di 2000 mm. Ad allacciamento avvenuto assicurarsi che il tubo metallico flessibile non venga a contatto con parti mobili o schiacciato.

! Utilizzare esclusivamente tubi conformi alla Norma UNI-CIG 9891 e guarnizioni di tenuta conformi alle Norme Nazionali in vigore.

Controllo Tenuta

! Ad installatione ultimata controllare la perfetta tenuta di tutti i raccordi utilizzando una soluzione saponosa e mai una fiamma.

Adattamento ai diversi tipi di gas

Per adattare il piano ad un tipo di gas diverso da quello per il quale esse è predisistosto (indicato sulla etichetta fissata nella parte inferiore del piano o sull'imballo), occorre sostuire gli ugelli dei brucatori effettuanthe seguenti operazioni:

1. togliere le griglie del piano e sfilare i bruciatori dalle loro sedi.
2. svitare gli ugelli, servendosi di una chiave a tubo da 7mm. e sostituirli con quelli adatti al nuovo tipo di gas (vedi tabella 1 "Caratteristiche dei bruciatori ed ugelli").
3. rimontare le parti eseguendo all'inverso le operazioni.
4. al termine dell'operazione, sostuite la vecchia etichetta taratura con quella corrispondente al nuovo gas d'utilizzato, reperibile presso i Nostri Centri Assistenza Tecnica.
5. Regolazione aria primaria dei bruciatori I bruciatori non necessitano di nessuna regolazione dell'aria primaria.

6. Regolazione minimi

7. Portare il rubinetto sulla posizione di minimo;

1. Togliere la manopola ed agire sulla vite di regolazione posta all'internalo di bianco all'astina del rubinetto fino ad ottenere una piccola fiamma regolare.

2. Verificare che ruotando rapidamente la manopola dalla posizione di massimo a quale di minimo non si abbiano spegnimenti dei brucitori.

3. Negli appearecchi provvisti del dispositorio di sicurezza (termocoppia), in caso di mancato funzionamento del dispositorio con bruciatori al minimo augmentare la portata dei minimi stessi agenda sulla vite di regolazione.

4. Effettuata la regolazione, ripristinate i sigilli posti sui by-pass con ceralacca o materiali equivalenti.

! Nel caso dei gas liquidi, la vite di regolazione dovrè essere avvitata a fondo.
! Al termine dell'operazione sostuire la vecchia etichetta di taratura con quella corrispondente al nuovo gas di utilizzo, reperibile presso i nostri Centri Assistenza Tecnica.
! Qualora la pressione del gas utilizzato sua diversa (o variabile) da quella prevista, è necessario installare, sulla tubazione d'ingresso un appropriato regolatore di pressione (secondo EN 88-1 e EN 88-2 "regolatori per gas canalizzati").

TARGHETTA CARATTERISTICHE
Collegamenti elettrici	vedi targhetta caratteristiche
CE	Questa apparecchiatura è conforme alle seguenti Direttive Comunitarie: - 2006/95/CEE del 12/12/06 (Bassa Tensione) e successive modificazioni - 2004/108/CEE del 15/12/04 (Compatibleità Elettromagnetica) e successive modificazioni - 93/68/CEE del 22/07/93 e successive modificazioni. - 2009/142/CEE del 30/11/09 (Gas) e successive modificazioni. - 2002/96/CE e successive modificazioni.

Caratteristiche dei brucitori ed ugelli

Tabella 1				Gas Liquido					Gas Naturale
Bruciatore	Diametro (mm)	Potenza termica kW (p.c.s.*)		By-pass 1/100 (mm)		Ugello 1/100 (mm)***	Portata* g/h		Ugello 1/100 (mm)	Portata* l/h
		Nom. Red.
Rapido (Grande) (R)	100	3.00	0.70	41	39	86	218	214	116	286
Rapido Ridotto (RR)	100	2.60	0.70	41	39	80	189	186	110	248
Semi Rapido (Medio) (S)	75	1.65	0.40	30	28	64	120	118	96	157
Ausiliario (Piccolo) (A)	55	1.00	0.40	30	28	50	73	71	71	95
Tripla Corona (TC)	130	3.25	1.50	60	61	91	236	232	133	309
Semi-Pescera (SP)	-	1.50	0.7	41	39	60	109	107	88	143
Pressioni di alimentazione	Nominale (mbar) Minima (mbar) Massima (mbar)						28 - 302035	372545	201725

^ A 15^ e 1013 mbar-gas secco
** Propano P.C.S. = 50.37 MJ/Kg
** Butano P.C.S. = 49.47 MJ/Kg
Naturale P.C.S. = 37.78 MJ/m

PH 940 M/HA PH 941 M/HA PH 941 MSTV/HA PH 930.../HA
PH 940 MS/HA PH 941 MS/HA PH 941 MSTV GH/HA

PH 941 MSTB/HA PH 960 MST/HA PH 940 MST/HA
PH 941 MSTB GH/HA PH 960 MST GH/HA
PH 960 MST R/HA

! E' possibl e installare il piano solo sopra forn incasso dotati di ventilazione di raffreddamento.

Descrizione dell'apparecchio

IT

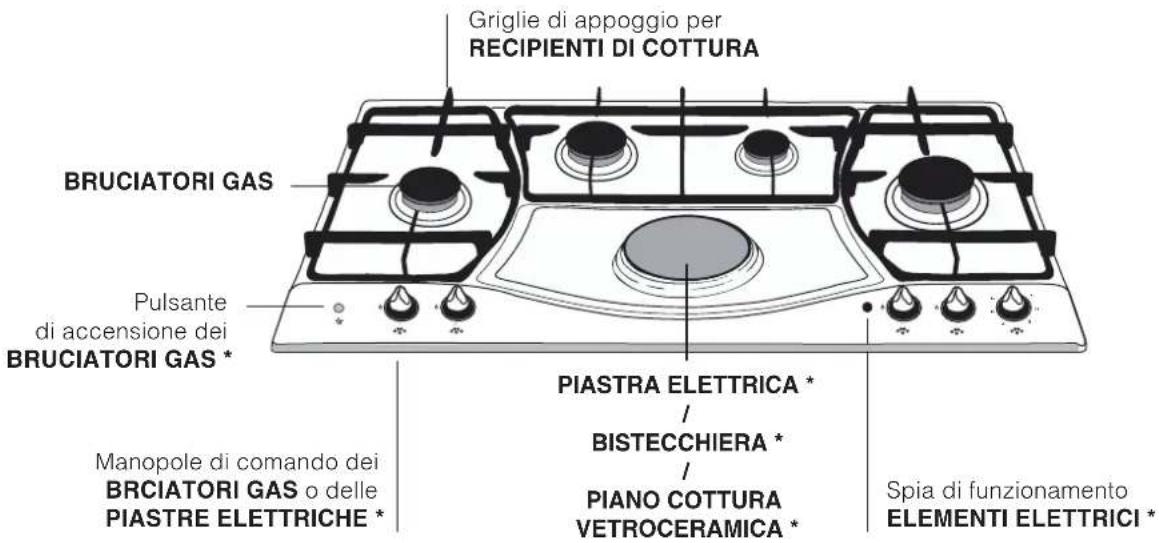

Vista d'insieme

• Spia FUNZIONAMENTO ELEMENTI ELETTRICI* si accende per qualsiasi posizione della manopola diversa da quella di spento
• BRUCIATORI GAS sono di diverse dimensioni e potenze. Scegliete quello più adatto al diametro del recipiente da utilizzato.
• Manopole di lavoro dei BRUCIATORI GAS e degli ELEMENTE ELETTRICI per la regolazione della fiamma o della potenza.

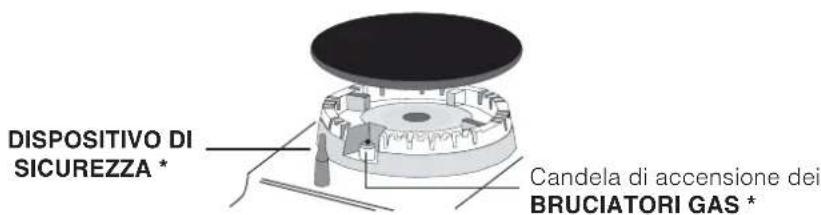

Candela di accensione dei BRUCIATORI GAS' permette l'accensione automatica del bruciatore prescelto.
DISPOSITIVO DI SICUREZZA* in caso di spegnimento accidentale della fiamma, interrompe l'uscita del gas.

! La vaschetta raccogli grassi in acciaio inox e la bistecchiera in ghisa, continue nell'imballo griglie e bruciatori, devono essere posizionate rispettivamente al di fatto e al di sopra della resistenza elettrica che risultata sono racchiusa fra le due.
* Presente solo in alcuni modelli.

! Su ciascuna manopola è indicata la posizione del bruciatore gas o della piastra elettrica* corrispondente.

Bruciatori gas

Il bruciatore prescelto più essere regolato alla manopola corrispondente come segue:

Spento
Massimo
6 Minimo

Per accendere uno dei brucitori, Raviocamadhe stesso una fiamma o un accenditore, premere a fondo e ruotare la manopola corrispondente in senso antiorario fino alla posizione di massima potenza.

Nei modelli dotati di dispositivo di sicurezza, Nei modelli dotati di dispositivo di sicurezza,

necessario mantenere premuta la manopola per circa 2-3 secondi finché non si scalda il dispositorio che mantiene automaticamente accesa la fiamma.

Nei modelli dotati di candelà di accensione, per accendere il bruciatore prescelto, premere a fondo e ruotare la manopola corrispondente in senso antiorario fino alla posizione di massima potenza, tenendola premuta fino all'avvenuta accensione.

! Nel caso di una estinzione occidentale delle fiamme del bruciatore, chiudere la manopola di lavoro e ritentare l'accensione dopo almeno 1 minuto.

Per spagnere il bruciatore occorre ruotare la manopola in senso orario fino all'arresto (correspondente al symbolo ).

Vetroceramica*

Questa zona di cottura è dotata di due elementi riscaldanti radianti, posizionati al di fatto del vetro. É possibile accendere solamente l'elemento circolare "A" o, per avere a disposizione una zona di cottura più grande, entrambi gli elementi "A""A"B""Per inseire la zona di cottura circolare "A" B sufficiente ruotare la manopola in senso orario posizionandola in una delle 12 positioni di regolazione disponibili. Per inseireanche la zona di cottura "B""Bortarsi nella posizione 12 ed effettuire uno scatto fino alla posizione , procedere quindi alla regolazione ruotando la manopola in senso antiorario fino a raggiungere uno dei 12 livelli di potenza desiderato. La grafica disegnata individua la zona riscaldante,但这a diventa rossa una volta accesa.

A. zona di cottura circolare;
B. zona di cottura estensibile;
C. spia di calore residuo: indica che la zona cottura è ad una temperatura superiore a 60^ , although the elemento riscaldante è stato spento.

ePuripiai posizione della manopola diversa da quella di spento, si ha l'accensione della spia di funzionamento del piano vetroceramica..

Consigli pratici per l'uso dei brucitori

Al fine di ottener il massimo rendimento è utile ricordare quando segue:

• utilizzare recipienti adeguati a ciascun bruciatore (vedere tabella) al fine di evitare che le fiamme fluoriscano dal fondo dei recipienti.
• utilizzato sempre recipienti a fondo piatto e con coperchio.
• al momento dell'ebollizione ruotare la manopola, sono alla posizione di minimo.

Bruciatore	Ø Diametro recipienti (cm)
Rapido (R)	24 - 26
Rapido Ridotto (RR)	22 - 24
Semi Rapido (S)	16 - 20
Auxiliario (A)	10 - 14
Semi Pescera (SP)	16 - 20
Tripla Corona (TC)	24 - 26

Per identificare il tipo di bruciatore fate riferimento ai disegni presenti nel paragrafo "Caratteristiche dei bruciatori ed ugelli".

• Presente solo in alcuni modelli.

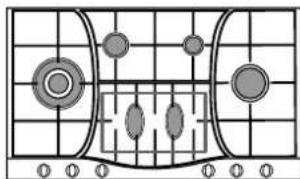

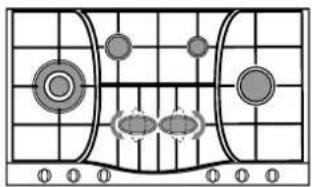

Consiglio pratici per l'uso dei brucitori centrali "Semi-Pesciera"

L'utilizzo dei due bruciatori "Semi-Pesciera" di forma elittica, ruotabili di 90^ , da al piano una magiore flessibilità di impiego.

Per ruotare di 90^ i bruciatori "Semi-Pesciera" è necessario procedere come segue:

• Assicurarsi che i bruciatori siano freddi.
• Sollevare completeness il bruciatore alla sua sede.
• Rimetterlo nella sua sede nella posizione desiderata.
• Assicurarsi che i brucitori risultino positionali correttamente.

In particolare, i due bruciatori centrali, sono essere utilizzati insieme o separamente con pentole di diverse forme e dimensioni come segue:

• Bruciatore doppio come "Pesciera" per recipienti ovali (Fig. A).
• Bruciatore doppio per bistecchiere o recipienti rettangolari o quadrati di dimensioni minime 28 × 28 cm (Fig. B)
• Bruciatore doppio per recipienti di granidi dimensioni (diametro 26-28 cm) (Fig. C).
• Bruciatore singolo per recipienti di media dimensione (diametro 16-20 cm) (Fig. D).

Fig.A Fig.B

Fig.C Fig.D

• Presente solo in alcuni modelli.

Consigli pratici per l'uso delle piastre elettriche*

Per evitare dispersioni di calore e danni alla piastrare bene usare recipienti con fondo piano e di diametro non inferiore a quello della piastr.

Pos.	Piastra normale o rapida
0	Spento.
1	Cottura di verdure, pesci.
2	Cottura di patate (a vapore) minestre, ceci, fagioli.
3	Proseguito di cottura di grande quantità di cibi, minestroni.
4	Arrostire (medio).
5	Arrostire (forte).
6	Rosolare o raggiungere bollitura in molto tempo.

Prima di utilizzarle per la prima volta, è necessario riscaldare le piastre di cottura alla massima temperatura per circa 4 minuti,enza pentola.Durante但这a fase iniziale, il rivestimento protettivo si indurisce e raggiunge la massima resistenza.

Consigli pratici per l'uso della bistecchiera \*

Effettuare il preriscaldamento con la manopola in posizione 12. Le positioni 1-8 sono consigliate per riscaldare cibi già cotti o per mantenerli in caldo dopo la cottura. La cottura di verdure in genere, può causare macchie difficili da asportare.

Cibo	Peso (Kg)	Posizione Manopola	Preriscal-damento (min.)	Tempo Cottura (min.)
Bistecche di maiale	0,50	12	5	15
		10		20
Bistecche di manzo	0,60	12	5	10
Salsicce	0,45	10	5	20
Spiedini di carne	0,40	12	5	14
Hamburger	0,40	10	5	15
Toast	N° 3	11	5	2
Pane	3 fette	11	5	3
Melanzane	3 fette	12	5	5 - 7
Pomodori arrosto	N° 4	12	5	10 - 15

Consigli pratici per l'uso del vetroceramica*

Pos.	Piastra radiante
0	Spento.
1	Per sciogliere burro, cioccolata.
2	Per riscaldare liquidi.
3
4	Per creme e salse.
5
6	Per cuocere alla temperatura di ebollizione.
7
8	Arrostire (forte).
9
10	Per grandi lessi.
11
12	Per friggere.
	Inserimento di entrambhe le zone di cottura

Per ottener le migliori prestazioni dal piano di cottura:

• adoperare pentole con fondo piatto per essere certi che aderiscano perfettamente alla zona riscaldante;

• adoperare sempre pentole di diametro sufficiente a coprire completamente la zona riscaldante, in modo da garantire lo sfruttamento di tutto il calore disponibile;

accertarsi che il fondo delle pentole sia sempre perfettamente asciutto e pulito, per garantire la corretta aderenza e una lunga durata, sua alle zone di cottura che alle pentole stesse;
- evitare di utilizzato le stesse pentole utilizzate sui bruciatori a gas: la concentrazione di calore sui bruciatori a gas più deformare il fondo della pentola, che perdere aderenza;
non lasciare mai una zona di cottura accesa
senza pentola poiché il suo riscaldamento, raggiungendo rapidamente il livello massimo potrebbe danneggiare gli elementi riscaldanti.

! La colla utilizzata per la sigillatura del vetro cui lasciare delle traccce di grasso. Vi consigliamo di eliminare prima dell'uso dell'apparecchio, con un prodotto per pulizia non abrasivo. Durante le prime ore di utilizzazione, si può avertre un odore di gomma, che sparirà rapidamente.

• Presente solo in alcuni modelli.

IT

! L'apparecchio è stato progettato e costruito in conformità alle norme internazionali di sicurezza. Queste avvertenze sono fornite per ragioni di sicurezza e devono essere lette attentamente.

Sicurezza generale

• Questo apparecchio riguarda un apparecchio da incasso di classe 3.
• Gli apparecchi gas necessitano, per un corretto funzionamento, di un regolare ricambio d'aria. Accertarsi che nella loro installatione siano rispettati i requisiti richiesti nel paragrafo relativivo al "Posizionamento".
• Le istruzioni sono valide solo per i paesi di destinazione i cui symboli figurano sul libretto e sulla targa matricola.
• L'apparecchio è stato concepito per un uso di tipo non professionale all'interno dell'abitazione.
• L'apparecchio non va installato all'aperto, nemmeno se lo spazio è riparato, perché è molto pericoloso lasciarlo esposto a pioggia e temporali.
  Non toccare la macchina a piedi nudi o con le mani o i piedi bagnati o umidi.
  L'apparecchio deve essere usato per cuocere alimenti, solo da personne adulte e secondo le istruzioni riportate in quello libretto. Ogni altro uso (ad esempio: riscaldamento di ambienti) è da considerarsi improprio e quindi pericoloso. Il costruttore non può essere considerato responsable per eventuali danni derivanti da usi impropri, erronei ed irragionevoli.
• Evitare che il cavo di alimentazione di altri elettrodomestici entri in contatto con parti calde del forno.
  Non ostruire le aperture di ventilazione e di smaltimento di calore.
• Assicurarsi sempre che le manopole siano nella posizione “ ”/“O” quando l'apparecchio non è utilizzato.
  Non staccare la spina dalla presa della corrente tirando il cavo, bensi afferrando la spina.
  Non fare pulizia o manutenzione perché aver prima staccato la spina dalla rete elettrica.
• In caso di guasto, in nessun caso accedere ai meccanismi interni per tentare una riparazione. Contattare l'Assistenza (vedi Assistenza).
  Assicurarsi che i manici delle pentole siano sempre rivolti verso l'internalo del piano cottura per evitare che vengano urtati accidentalmente.

• Non chiudere il coperchio in vetro (se presente) con i brucitori gas o la piastra elettrica ancora caldi.

• Non lasciare accesa la piastra elettrica alla senta pentole.
  Nonutilizzare pentole instabili o deformate.

• Trattandosi di fonti di pericolo, evitare che bambini e incapaci abbiano contatti con la zona di cottura vetroceramica (se presente), durante e subito dopo il funzionamento, visto che rimane calda per almeno mezz'ora dopo lo spegnimento;
• Occorre rivolgersi a centri di assistenza autorizzati dal costruttore in caso di rottura della superficie vetroceramica.
• É opportuno disconnettere l'apparecchio alla rete di alimentazione elettrica in caso di rottura della zona vetroceramica;
• Eliminare eventuali liquidi presenti sul coperchio prima di aprirlo.
• L'apparecchio non è destinato a essere più in funzione per mezzo di un temporizzatore esterno oppure di un sistema di lavoro a distance separato.

Smaltimento

• Smaltimento del materiale di imballaggio: atteneri alle norme locali,osi gli imballaggi potranno essere riutilizzati.
• La direttiva Europea 2002/96/CE sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE), prevede che gli elettrodomestici non debbano essere smaltiti nel normale flusso dei rifiuti solidi urbani. Gli apparecchi dimessi devono essere raccolti separatamente per ottimizzato il tasso di recupero e riciclaggio dei materiali che li compongono ed impedire potenziali danni per la salute umana e l'ambiente. Il simbolo del cestino barrato è riportato su tutti i prodotti per ricordare gli obblighi di raccolta separata.

Si potranno consegnare gli elettrodomestici dimessi al servizio di raccolta pubblico, portarli presso le apposite aree comunali o, se previsto alla legge nazionale in materia, renderli ai rivenditori contestualmente all'acquisto di un nuovo prodotto di tipo equivalente.

Tutti i principali produttori di elettrodomestici sono attivi nella creazione e gestione di sistemi di raccolta e smaltimento degli appearechi dimessi.

Escludere la corrente elettrica

Prima di agli operazione isolare l'apparecchio alla rete di alimentazione elettrica.

Pulire l'apparecchio

! Evitare l'uso di detergenti abrasivi o corrosivi, quali gli smacchiatori e prodotti antiruggine, i detersivi in polvere e le spugne con superficie abrasiva: possono graffiare irrimidiabilmente la superficie.
! Non utilizzato mai pulitori a vapore o ad alla pressione per la pulizia dell'apparecchio.
- Per una manutenzione ordinaria, è sufficiente lavare il piano con una spugna umida, asciugando quando con una carta assorbente per cucina.
Gli elementi mobili dei brucitori vanno lavati frequentlymente con acqua calda e detersivo avendo cura di eliminare le eventuali incrostazioni.
- Nei piani dotati di accensione automatica occorre procedere frequentemente ad una accurata pulizia della parte terminale dei dispositivi di accensione istantanea elettronica e verificare che i fori di uscita del gas non siano ostruiti.
- prima di iniziare a cucinare, la superficie del piano deve essere pulita usingo un panno umido per rimuovere polvere o residui di cibi cotti precedentemente. La superficie del piano dovra essere pulita regolarmente con una soluzione di acqua tiepida e detergente non abrasivo. Periodicamente sare necessario usare dei prodotti

specifici per la pulizia dei piani di cottura in vetroceramica. Dapprima togliere dal piano di cottura tutti i resti di vivande e spruzzi di grasso con un raschietto per la pulizia per esempio CERAL (non in dotazione).

Pulire il piano di cottura quando è tiepido; utilizzare un prodotto di pulizia adatto (come quello della linea Solutions disponibile presso tutti i Centri Assistenza Tecnica) e carta da cucina, strofinare con un panno umido ed asciugare. Fogli di alluminio, oggetti in plastica o materiale sintetico, che si siano accidentallymente liquefatti, come pure lo zucchero o

vivande ad alto contento zuccherino vanno eliminati immediatamente iahedatantuottura ancora calda con un raschietto. Prodotti di pulizia specifici formano uno strato superficie altrasparente repellente allo sporco. Questo proteggeanche la superficie da eventuali danni causati da vivande ad

alto contento
zuccherino. In nessun
caso utilizzato
spugne o prodotti
abrasivi,anche
detersivi
chimicamente
aggressivi come gli
spray da forno o
prodotti smacchianti
vanno evitati.

• L'acciaio inox cui si rianere macchiato se a contatto per lungo tempo con acqua fortemente calcarea o con detergenti aggressivi (contenenti fosforo). Si consiglia di sciacquare abbondamente ed asciugare dopo la pulizia. E' inoltre opportuno asciugare eventuali trabocchi d'acqua.

• è consigliabile procedere alla pulizia della bistecchiera quando quest'ultima è ancorta calda servendosi delle apposite maniglie in dotazione per trasportarla dal piano cottura al lavello. Per rimuovere la vaschetta sottostante la bistecchiera, è bene attendere che la resistenza si sa raffre 15 minuti)

Manutenzione rubinetti gas

Con il tempo più verificarsi il caso di un rubinetto che si blocchi o presenti difficoltà nella rotazione, pertanto sare necessario provedere alla sostituzione del rubinetto stesso.

! Questa operazione deve essere effettuata da unQuesta operazio.
technico autorizzato dal costruttore.tecnico autorizzato dal costru

Può accadere che il piano non funzioni o non funzioni bene. Prima di chiamare l'assistenza, vediamo che casa si既可以 fare. Innanzi tutto verificare che non ci siano interruzioni nelle reti di alimentazione gas ed elettrica, ed in particolare i rubinetti gas a monte del piano siano aperti.

Anomalie

Il bruciatore non si accende o la fiamma non è uniforme.

La fiamma non rimane accesa nelle versioni con sicurezza.

Il bruciatore in posizione di minimo non rimane acceso.

I recipienti sono instabili.

Possibili cause / Soluzione:

• Sono ostruiti i fori di uscita del gas del bruciatore.
• Sono montate correttamente tutte le parti mobili che compongono il bruciatore.
• Ci sono correnti d'aria nelle vicinanze del piano.

Non avete premuto a fondo la manopola.
- Non avete mantenuto premuta a fondo la manopola per un tempo sufficiente ad attivare il dispositivo di sicurezza.
- Sono ostruiti i fori di fuoriuscita del gas in corrispondenza del disposativo di sicurezza.

• Sono ostruti i fori di fuoriuscita del gas.
• Ci sono correnti d'aria nelle vicinanzi del piano.

• La regolazione del minimo non è corretta.

• Il fondo del recipiente è perfettamente piano.

• Il recipiente è centrato sul bruciatore o sulla piastralelettrica.
• Le griglie sono state invertite.

Se, nonostante tutti i controlli, il piano non funziona e l'inconveniente da voi rilevato persiste, chiamate il Centro Assistenza Tecnica. Comunicare:

• il modello della macchina (Mod.)
• il numero di serie (S/N)

Queste ultime informazioni si trovano sulla targhetta caratteristiche posta sull'apparecchio e/o sull'imballo.

! Non ricorrete mai a tecnici non autorizzati e rifiutate sempre l'installazione di pezzi di ricambio non originali.

Assistenza Attiva 7 giorni su 7

Se nasce il bisogno di assistenza o manutenzione basta chiamare ilNumero Unico Nazionale 199.199.199* per essere messi subito in dato con il Centro Assistenza Tecnica più vicino al luogo da cui si chiama. è Attivo 7 giorni su 7, sabato e domenica compresi, e non lascia mai inascoltata una richiesta.

• Al costo di 14,25 centesimi di Euro al minuto (iva inclusa) dal Lun. al Ven. dalle 08:00 alle 18:30, il Sab. dalle 08:00 alle 13:00 e di 5,58 centesimi di Euro al minuto (iva inclusa) dal Lun. al Ven. dalle 18:30 alle 08:00, il Sab. dalle 13:00 alle 08:00 e i giorni festivi, per chi chiama dal Telefono fisso.

Per chi chiama da radiomobile le tariffe sono legate al piano tariffario dell'operaatore Telefonico utilizzato.

Le suddette tariffe potrebbero essere soggette a variazione da parte dell'operaatore Telefonico; per maggiori informazioni consultare il site www.aristonchannel.com.

ITFR

GB

Italiano, 1 François, 25 English, 13

NL

Nederlands, 39

PH 930 MST/HA
PH 930 MT SKD/HA
PH 940 M/HA
PH 940 MS/HA
PH 940 MST/HA
PH 940 MT SKD/HA
PH 941 M/HA
PH 941 MS/HA
PH 941 MT SKD/HA
PH 960 MST/HA
PH 960 MST R/HA
PH 960 MST GH/HA
PH 941 MSTB/HA
PH 941 MSTB GH/HA
PH 941 MSTV/HA
PH 941 MSTV GH/HA

KZ.O.02.0361

Contents

Installation, 14-17

Positioning
