GEBRUIKSAANWIJZING WAF 1240 A BLOMBERG

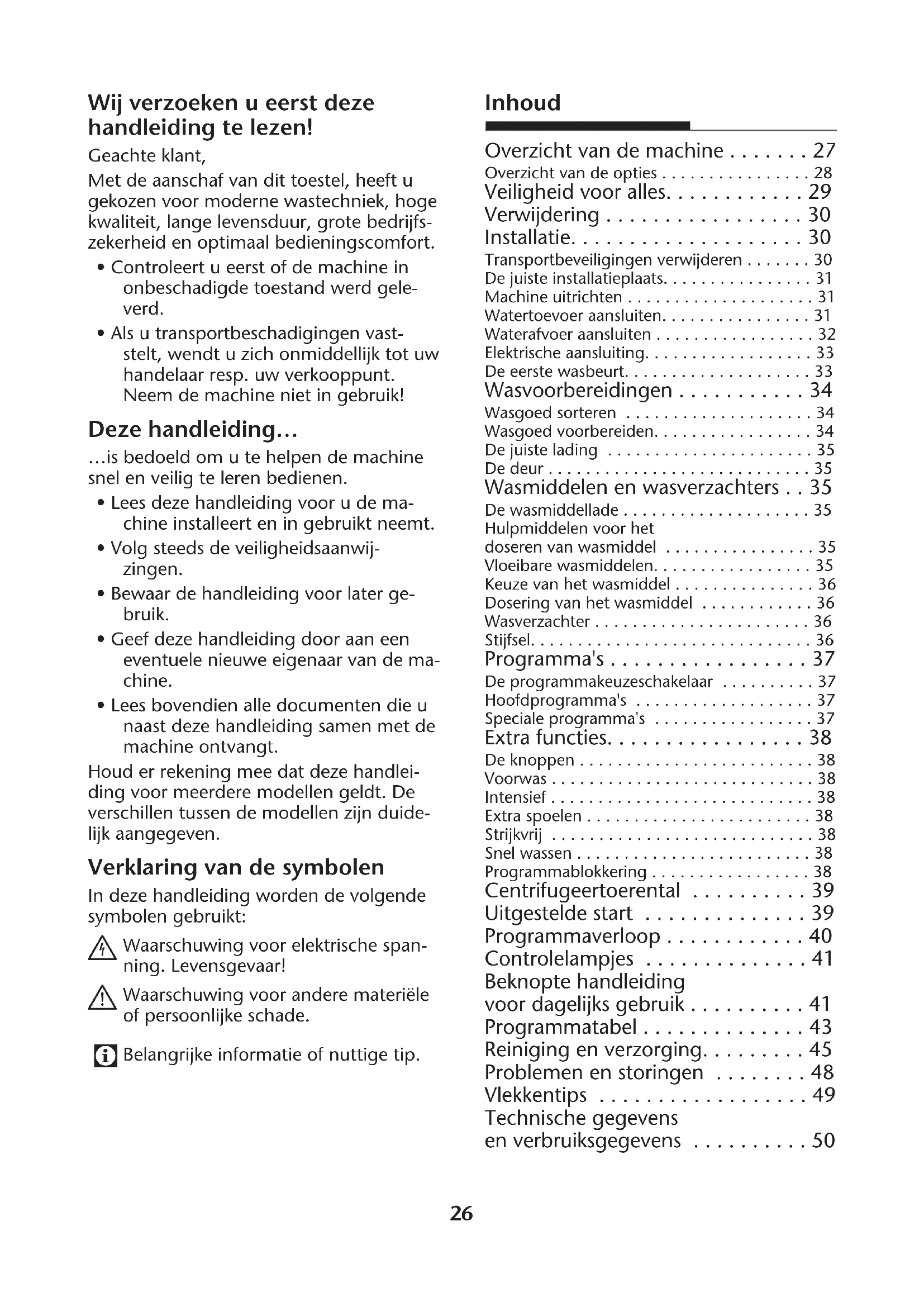

Wij verzoeken u eerst deze handleiding te lezen! Geachte klant, Met de aanschaf van dit toestel, heeft u gekozen voor moderne wastechniek, hoge kwaliteit, lange levensduur, grote bedrijfs- zekerheid en optimaal bedieningscomfort.

• Controleert u eerst of de machine in onbeschadigde toestand werd gele- verd.

• Als u transportbeschadigingen vast- stelt, wendt u zich onmiddellijk tot uw handelaar resp. uw verkooppunt. Neem de machine niet in gebruik! Deze handleiding… …is bedoeld om u te helpen de machine snel en veilig te leren bedienen.

• Lees deze handleiding voor u de ma- chine installeert en in gebruikt neemt.

• Volg steeds de veiligheidsaanwij- zingen.

• Bewaar de handleiding voor later ge- bruik.

• Geef deze handleiding door aan een eventuele nieuwe eigenaar van de ma- chine.

• Lees bovendien alle documenten die u naast deze handleiding samen met de machine ontvangt. Houd er rekening mee dat deze handlei- ding voor meerdere modellen geldt. De verschillen tussen de modellen zijn duide- lijk aangegeven. Verklaring van de symbolen In deze handleiding worden de volgende symbolen gebruikt:

Waarschuwing voor elektrische span- ning. Levensgevaar!

Waarschuwing voor andere materiële of persoonlijke schade.

1 Wasmiddellade 6 Afvoerslang 2 Bedieningspaneel 7 Stroomkabel 3 Vuldeur met deuropener 8 Transportbeveiligingen 4 Serviceklep met verontreinigingsfilter 9a Watertoevoerslang met „Aquasafe+“-beveiliging 5 In de hoogte verstelbare voeten 9bWatertoevoerslang met „Aquasafe“-beveiliging (alternatief voor 9a) Toebehoren (in zakje):

Slanghouder voor afvoerslang vijf afdekkingen voor openingen in de achterwand

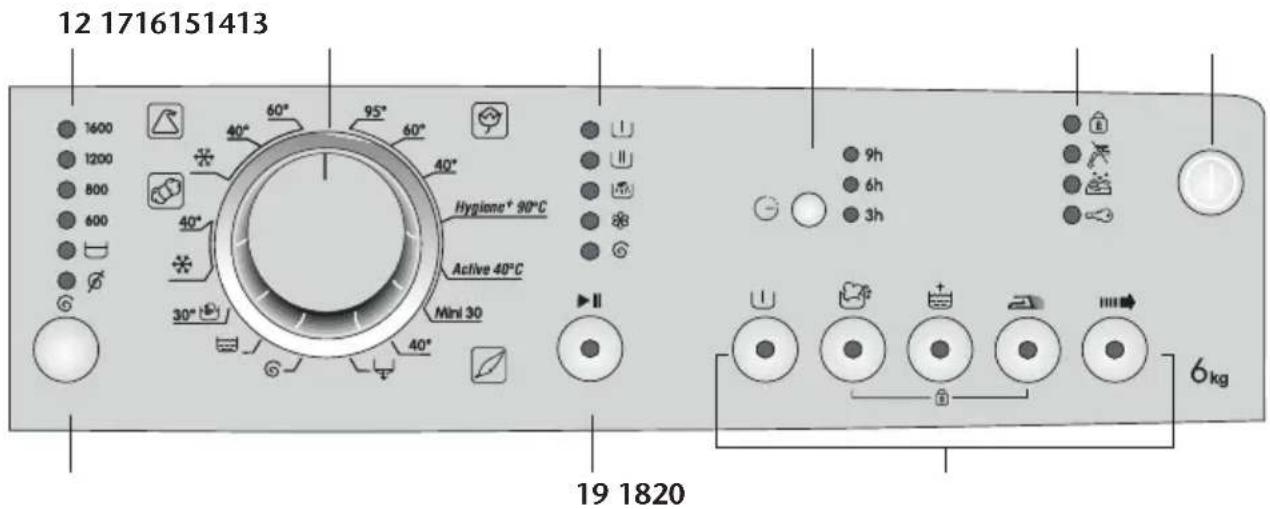

Overzicht van de opties

12 Centrifugeertoerental 17 Aan/Uit 13 Programmakeuzeschakelaar 18 Extra functies 14 Weergave van het programmaver- loop 19 Start/Pauze 15 Uitgestelde start 20 Centrifugeertoets 16 Controlelampjes Optie Functie Model WAF 1220 A WAF 1240 A WAF 1260 A Aquasafe Bij een lek wordt de watertoevoer onmiddellijk mechanisch afgeslo- ten. Aquasafe+ Bij een lek wordt de watertoevoer onmiddellijk elektrisch afgesloten. Aquaround Door een automatische sopcircula- tie wordt het wasmiddel optimaal benut. Sensorinse Als na het spoelen nog wasmiddel- resten worden vastgesteld, start de machine automatisch bijkomende spoelgangen.29 H Veiligheid voor alles Volgt u absoluut de volgende aanwijzin-gen, anders loopt u kans op persoonlijk let-sel of materiële schade en vervalt elke ga-rantie en aansprakelijkheid. Gebruik

• Deze machine mag alleen worden ge-bruikt voor het wassen, spoelen encentrifugeren van textiel dat geschiktis om te worden gewassen in de was-machine.• Gebruik alleen was- en verzorgings-middelen die geschikt zijn voor dewasmachine.• Volg absoluut de verzorgingsaanwij-zingen op de kledingstukken en deaanwijzingen van de wasmiddelfabri-kant. Veiligheidsaanwijzingen
• De machine mag alleen worden aan-gesloten op een deskundig geïnstal-leerde en geaarde contactdoos, diebeveiligd is met een zekering van dejuiste capaciteit. De toevoerslang met Aquasafe+ bevatonderdelen die onder spanning staan.Toevoerslang en Aquasafe+ niet be-schadigen! Elektrocutiegevaar! Bij be-schadigingen aan de toevoerslangmag de machine niet worden ge-bruikt. Waarschuw in dat geval deklantendienst.• De toe- en afvoerslangen moetensteeds goed bevestigd en in onberis-pelijke staat zijn. Gebruik de wasbak resp. de badkuipniet terwijl de machine loopt en de af-voerslang aan de rand bevestigd is.Verbrandingsgevaar bij hoge wastem-peraturen! Open nooit de vuldeur of de verontrei-nigingsfilter terwijl er nog water in detrommel staat (bijv. na een stroomuit-val). Overstromings- en eventueel ver-brandingsgevaar door heet sop! Probeer de vergrendelde vuldeur nooitmet geweld te openen! Waarschuw deklantendienst als de vuldeur ook enke-le minuten na afloop van het pro-gramma niet geopend kan worden. Gebruik deze machine in geen gevalom kleren chemisch te reinigen!Brand- en explosiegevaar!• Spoel voorbehandelde kledingstukken(wasbenzine, vlekkenverwijderaar e.d.)voor het wassen met zuiver water. Spuit de machine nooit schoon meteen waterslang! Elektrocutiegevaar!Trek steeds de stekker van de stroom-kabel uit de wandcontactdoos voor ude machine reinigt.• Raak de stekker nooit aan met vochti-ge handen! Trek nooit aan de kabel,alleen aan de stekker. Gebruik de machine niet als destroomkabel of de stekker defect zijnof de machine op een andere manierbeschadigd is! Elektrocutiegevaar!• Bij functiestoringen die u niet kuntherstellen met behulp van de instruc-ties in deze handleiding:machine uitschakelen, stekker uit hetstopcontact trekken, waterkraan slui-ten, klantendienst waarschuwen. Probeer de machine nooit zelf te repa-reren! Daardoor kunt u uw eigen levenen het leven van andere personen ingevaar brengen!Alleen bevoegde en geschoolde elek-tromonteurs, zoals onze servicedienst,mogen de machine repareren.Als er kinderen in uw gezin zijn...• Houd kinderen uit de buurt van demachine! Elektrische toestellen zijngeen speelgoed.• Trek de stekker uit het stopcontactwanneer de machine niet wordt ge-bruikt.• Laat de vuldeur gesloten als u de ka-mer verlaat.H 30 Verwijdering Waarheen met de verpakking?

Verpakkingsmateriaal kan gevaarlijkzijn voor kinderen. Bewaar het verpak-kingsmateriaal buiten het bereik vankinderen of verwijder het volgens degeldende voorschriften.De verpakking bestaat uit recycleerbaarmateriaal.• Sorteer de verpakking naar materiaals-oort:– piepschuim en folie gaan naar eeninzamelpunt voor afvalstoffen;– houten latten naar het grof huisvuil. De verpakking hoort niet bij het nor-male huisvuil! Wat doet u met de oude machi- ne? Verwijder uw oude machine op een milieu-vriendelijke manier.• Vraag uw handelaar of de plaatselijkevuilnisophaaldienst hoe u uw oudemachine het best kunt verwijderen. Voor u de machine bij het grof huisvuilplaatst, snijdt u de stroomkabel af enmaakt u het deurslot onbruikbaar, zo-dat de machine geen gevaar kan ople-veren voor kinderen. Installatie Transportbeveiligingen verwij- deren

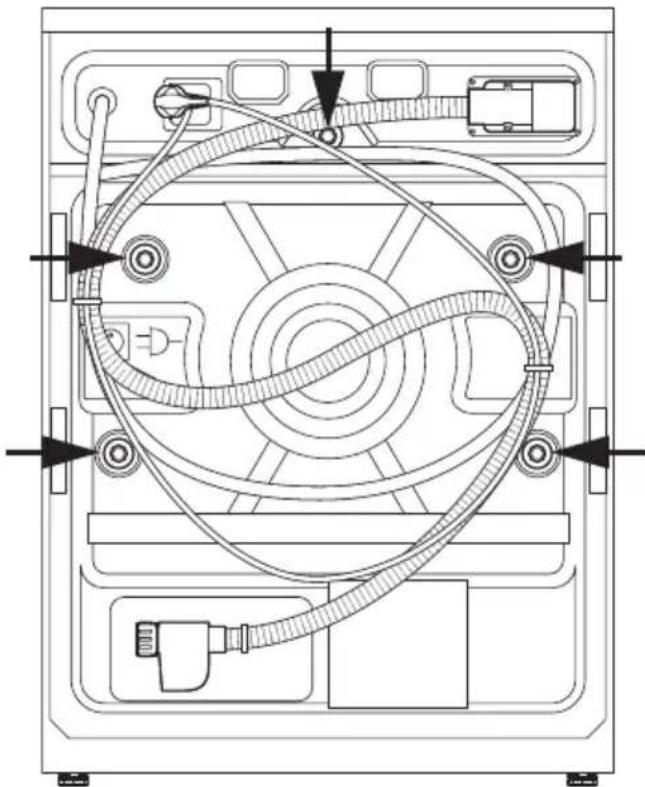

Voor u de machine in gebruikt neemt,moet u absoluut de transportbeveili-gingen verwijderen! Anders wordt demachine beschadigd.Benodigd gereedschap:schroefsleutel 10 mm.1. Draai met de sleutel alle vijf schroevenlos, tot u deze vrij kunt draaien.2. Trek transportbeveiligingen met lichtedraaibeweging uit de openingen.31 H

3. Plaats de vijf afdekkappen (uit het zak-

je met onderdelen) op de openingen in de achterwand en duw ze er met behulp van een stuk gereedschap (bijv. het handvat van een schroeven- draaier) in. De kleine afdekkap dient voor de bovenste opening. Bewaar de transportbeveiligingen.

• Als de machine later wordt getrans- porteerd (bijv. verhuis), moeten de transportbeveiligingen absoluut op- nieuw worden aangebracht!

Transporteer de machine nooit zonder de transportbeveiligingen! De juiste installatieplaats Installeer de machine op een stabiele, vlak- ke plaats in een vorstvrije ruimte.

Als er vorstgevaar bestaat, moet u ab- soluut het resterende water aftappen (zie „Reiniging en verzorging“).

De vloer moet voldoende draagver- mogen hebben! Als u bijv. de wasmachine en een droogautomaat op elkaar plaatst, kan deze combinatie in beladen toestand een totaal gewicht van 180 kg heb- ben. Belangrijk:

• Plaats de machine niet op de stroom- kabel.

• Bewaar tenminste 1 cm afstand tussen de machine en wanden of meubel- stukken.

• Plaats de machine alleen op een vaste ondergrond, niet op hoogpolig tapijt of andere vloerbekledingen. Machine uitrichten

Gebruik geen werktuig om de contra- moeren los te draaien, daar deze an- ders beschadigd kunnen worden.

1. Draai de contramoeren van de voetjes

2. Verstel de voetjes tot de machine ste-

3. Belangrijk: alle contramoeren opnieuw

aantrekken. Watertoevoer aansluiten De machine kan worden aangesloten op waterkranen met 3/4" B.S.P.-schroefdraad. Belangrijk:

• Houd rekening met de toegestane wa- terdruk (zie „Technische gegevens“). Als de waterdruk hoger is, moet u een drukregelventiel monteren.

• Sluit de machine niet aan op een gei- ser of een drukloze boiler omdat de waterdruk dan niet toereikend is.

• Slangverlengstukken zijn verkrijgbaar bij onze afdeling onderdelen. Gebruik geen zelfgemaakte verlengstukken met klemmen e.d.!H 32
• Gebruik alleen de meegeleverde nieu-we slangen, geen nog aanwezigeoude exemplaren!• Plaats de slang zonder knikken! Geen gereedschap gebruiken om deslangen aan te trekken!1. Als de toevoerslang nog niet gemon-teerd is, moet u het kniestuk met dehand „goed vast“ op de achterwandschroeven (niet bij Aquasafe+).2. De Aquasafe resp. Aquasafe+ (afhan-kelijk van het model) schroeft u op heteinde van de watertoevoerslang metde hand „goed vast“ op de water-kraan. De Aquasafe resp. Aquasafe+ (afhan-kelijk van het model) sluit de watertoe-voer af als de slang lek mocht raken.3. Draai de waterkraan helemaal open encontroleer of alle aansluitpunten dichtzijn; draai de waterkraan opnieuwdicht. Indien nodig sluiting en koppe-ling corrigeren. Waterafvoer aansluiten U kunt de afvoerleiding aan de rand vaneen was- resp. afwasbak aanbrengen - ofvast aan een afvoerpijp (sifon) aansluiten.Belangrijk:• Plaats de slang niet meer dan 100 cmboven de vloer, anders kan de machi-ne het sop niet meer wegpompen.Plaats de slang niet lager dan de mini-mumhoogte van 40 cm, daar het wa-ter anders uitloopt.

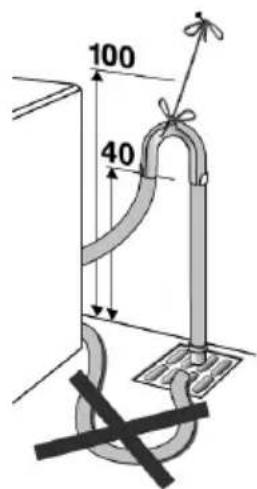

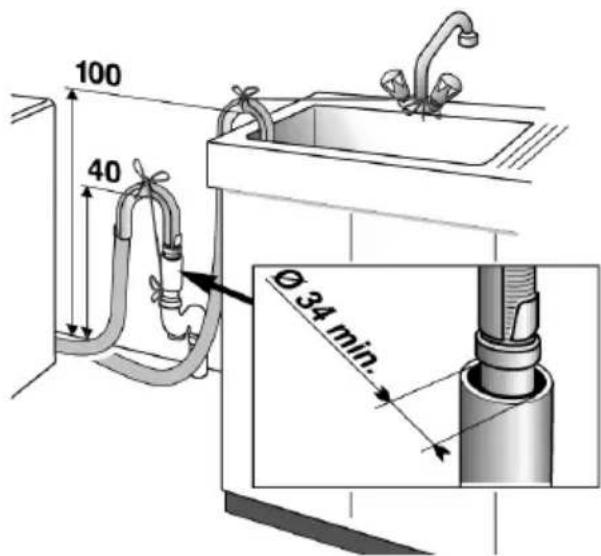

• Het water moet ongehinderd kunnenweglopen. Wastafels met een kleineafvoer zijn niet geschikt.• Het uiteinde van de slang mag niet inondergedompeld zijn in het wegge-pompte water.33 H
• Slangverlengstukken zijn verkrijgbaarbij onze afdeling onderdelen. Gebruikgeen zelfgemaakte verlengstukkenmet klemmen e.d.!• Gebruik alleen de meegeleverde nieu-we slangen, geen nog aanwezigeoude exemplaren!• Plaats de slang zonder knikken!Bevestiging van de slanghouder:1. Trek de meegeleverde slanghouder ophet uiteinde van de slang.2. De afvoerslang met de slanghouderover de rand van de wasbak of de bad-kuip hangen en tegen wegglijden be-veiligen - bijv. met een ketting aan dewaterkraan bevestigen.Vaste aansluiting aan een sifon: De aansluiting moet worden uitge-voerd door een sanitairvakman om tevermijden dat de slang losraakt. Ge-vaar van overstroming! Elektrische aansluiting Sluit de machine aan op een deskundiggeïnstalleerde en geaarde contactdoos, diebeveiligd is met een zekering van de juistecapaciteit.Belangrijk:• De aansluiting moet beantwoordenaan de voorschriften in uw land en vanhet plaatselijke energiebedrijf.• De netstekker moet na de installatievrij toegankelijk zijn.• De spanning en de zekeringcapaciteitvindt u op het typeplaatje achter devuldeur.• De aangegeven spanning moet over-eenstemmen met uw netspanning.• De machine mag niet worden aange-sloten met behulp van verlengkabelsof stekkerdozen. Als de stroomkabel beschadigd is,moet deze door een erkend elektro-monteur worden vervangen.De machine mag niet worden ge-bruikt totdat deze gerepareerd! Elek-trocutiegevaar! De eerste wasbeurt

Als de machine niet kan worden inge-schakeld, zie „Problemen en storin-gen“.Om eventueel achtergebleven testwaterweg te spoelen, moet de eerste wasbeurtworden uitgevoerd zonder wasgoed.1. Draai de waterkraan helemaal open.Controleer of de slangen vastzitten.2. Controleer of de trommel helemaalleeg is; sluit de vuldeur.3. Doe een beetje wasmiddel in dekamer II; sluit de wasmiddellade.4. Druk op de toets >Aan/Uit<17. Na en-kele seconden gaat de LED >Deur<branden (zie „Controlelampjes“).H 34 5. Draai de programmakeuzeschakelaarop >Witte was / Bonte was 95 °C< (zie„Programma's“). Het centrifugeer-lampje moet het maximale toerentalaangeven – druk evt. op de toets>Centrifugeren<20.6. Druk op de toets >Start/Pauze<19. Bij abnormale geluiden of indien demachine water verliest: druk op detoets >Aan/Uit<17, draai de water-kraan dicht en trek de stekker uit hetstopcontact. Controleer of alle trans-portbeveiligingen verwijderd en deslangen correct aangesloten zijn.Na beëindiging van het programma: Als het controlelampje >Deur< gaatbranden, kan de vuldeur worden geo-pend (zie „Controlelampjes“).1. Druk op de toets >Aan/Uit<17.2. Draai de waterkraan dicht.3. Laat de deur en de wasmiddelladeopen zodat deze kunnen drogen. Wasvoorbereidingen Wasgoed sorteren

• Sorteer het wasgoed volgens materi-aal, kleur, mate van vervuiling en toe-gestane wastemperatuur. Let steeds op labels in de kledingstuk- ken!
• Witte en bonte was niet samen was-sen! Nieuwe donkere kledingstukkengeven sterk af. Wasgoed voorbereiden

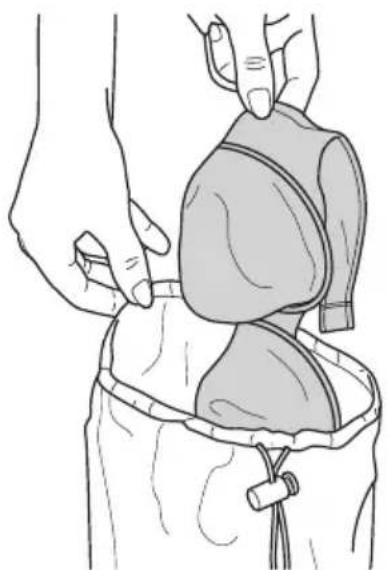

Door wasgoed met metalen delen(bijv. BH's met vormbeugels, riemen,metalen knopen) wordt de machinebeschadigd. Verwijder de metalen de-len of steek het wasgoed in een was-goedzak, kussensloop, o.i.d.• Maak de zakken leeg, verwijder allevreemde voorwerpen (bijv. muntstuk-ken, balpennen, paperclips). Indienmogelijk: zakken omkeren en uitbor-stelen.• Kleine stukken wasgoed (bijv. panty's)steekt u in een wasgoedzak, kussen-sloop o.i.d. Op die manier vermijdt uook dat sokken verlorengaan.• Gordijnen moeten extra voorzichtigworden behandeld! Verwijder niet-roestvrije runners of losse loodveters.Niet verwijderde runners steekt u ineen wasgoedzak, kussensloop o.i.d.Wasprogramma'sen verzorgingssymbolenWitte / bonte was: katoen, linnenKreukherstellend: synthetische stoffen(polyester, polyamide); gemengdestoffen(met katoen)Fijne stoffen: gevoelige weefsels(viscose, zijde e.d.); gordijnenWol: alleen met wolmerk en kentekening„machinewas“machine- was Handwas: Niet wassen:35

• Sluit ritssluitingen, naai losse knopenvast en herstel losse naden en scheur-tjes.• Was alleen wollen stukken met de ken-tekening „wasbaar in de machine“resp. „machinewas“ of „handwas“ –en alleen met de overeenkomstigeprogramma's.• Nieuwe bonte kledingstukken moetenafzonderlijk worden gewassen daardeze sterk kunnen afgeven.• Sterk vervuilde kledingstukken moetenvoor het wassen worden behandeld.In geval van twijfel raadpleegt u eendrogist of een wasserette.• Gebruik alleen kleur- resp. ontkleur-middelen en ontkalker die geschiktzijn voor de wasmachine. Volg de aan-wijzingen op de verpakking!• Jeans en gevoelige kledingsstukkenwast u binnenstebuiten.• Leg kledingsstukken uit angorawolvoor het wassen een paar uur in hetdiepvriesvak – daardoor gaan ze ach-teraf minder pluizen. De juiste lading
• De maximale lading is afhankelijk vande aard van het wasgoed, de vervui-ling en het gewenste wasprogramma. Volg de aanwijzingen in de „Program-matabel“!Een te volle trommel heeft een nega-tieve invloed op het wasresultaat. Probeer steeds de maximale lading tebenutten. De deur

Tijdens een lopend programma is devuldeur vergrendeld; het controle-lampje >Deur< is in dat geval uit (zie„Controlelampjes“).Als het controlelampje >Deur< gaatbranden, kan de deur worden geo-pend.• Om de vuldeur te openen, trekt u aande handgreep.• Plaats het wasgoed losjes in de trom-mel; voeg evt. wasmiddel (in zakje ofdoseerbal) toe.• Duw de deur goed dicht tot u het slothoort vastklikken. Zorg ervoor dat ergeen kledingstukken geklemd zitten. Wasmiddelen en wasverzachters De wasmiddellade De wasmiddellade bestaat uit drie vakjes:– linker kamer ( II) voor hoofdwas– middenste kamer voor wasverzachter– rechter kamer ( I) voor voorwas• Doe het wasmiddel en de wasverzach-ter altijd voor de programmastart inde machine. Open de wasmiddellade nooit terwijler een wasprogramma loopt! Hulpmiddelen voor het doseren van wasmiddel Bij programma's zonder voorwas kunt uhet wasmiddel in een wasmiddelzakje ofeen doseerbal direct in de trommel leg- gen. Vloeibare wasmiddelen Houd bij het gebruik van vloeibare of gel-vormige wasmiddelen rekening met hetvolgende.36

Bij een uitgestelde start met vloeibaar wasmiddel bestaat het risico dat er vlekken ontstaan op het wasgoed.

• Gebruik geen vloeibaar wasmiddel als u gebruikt wilt maken van de functie „uitgestelde start“.

• Gebruik bij de voorwas het vloeibare wasmiddel niet voor de hoofdwas.

• Gebruik het doseerschepje van de wasmiddelfabrikant en volg de aanwij- zingen op de verpakking. Keuze van het wasmiddel De keuze van het wasmiddel is afhankelijk van het soort wasgoed, de kleur en de ge- wenste wastemperatuur.

• Witte was/bonte was van 60 tot 95 °C met normaal wasmiddel wassen, an- ders indien mogelijk color- of fijnwas- middel gebruiken.

• Wol mag alleen met een wolwasmid- del worden gewassen.

• Wasmiddelen volgens het modulaire principe maken een individuele toe- voeging van bleekmiddel en onthar- der mogelijk.

• Gebruik alleen wasmiddelen die ge- schikt zijn voor wasmachines. Dosering van het wasmiddel De hoeveelheid wasmiddel is afhankelijk van de hoeveelheid wasgoed, de mate van vervuiling en de waterhardheid.

Informeer bij uw waterleidingsmaat- schappij naar de hardheid van het wa- ter in uw woonplaats.

• Volg bij de dosering de aanwijzingen op de verpakking!

• Bij een kleine hoeveelheid wasgoed of lichte vervuiling kunt u minder was- middel gebruiken.

Geconcentreerde compactwasmidde- len moeten zeer precies worden gedo- seerd! Teveel wasmiddel veroorzaakt een sterke schuimvorming, slechte was- en spoelre- sultaten, hoge milieubelasting. Te weinig wasmiddel veroorzaakt vergrau- wing van het wasgoed, kalkafzettingen in de machine. Wasverzachter Wasverzachter doet u in de middenste ka- mer van de wasmiddellade.

• Volg bij de dosering de aanwijzingen op de verpakking!

• Maximaal tot aan de markering (>max<) vullen.

• Dikke wasverzachter moet u eerst met water verdunnen.

Als u in de droogautomaat of buiten droogt, hoeft u geen wasverzachter toe te voegen. Stijfsel

• Vloeibaar stijfsel en vormspoelmidde- len zoals wasverzachter doet u in de middenste kamer.

• Stijfsel in poedervorm roert u aan vol- gens de informatie op de verpakking en doet u daarna in de middenste ka- mer.

• Gebruik nooit wasverzachter en stijfsel tijdens één wasbeurt.

• Veeg de trommel schoon nadat u met stijfsel heeft gewassen. Waterhardheidsniveaus

zacht middel- hard hard zeer hard 0…1,3 1,3…2,5 2,5…3,8 > 3,8 0… 7 7…14 14…21 > 21 mmol/l °dH37 Programma's De programmakeuzeschakelaar De programmakeuzeschakelaar 13 kannaar rechts of naar links worden gedraaid.Een overzicht van de programma's 13a tot13k vindt u in de „Programmatabel“. Met de programmakeuzeschakelaarwordt het programma geselecteerd;het begint echter pas wanneer u opde toets >Start/Pauze<19 drukt. Hoofdprogramma's Afhankelijk van het soort wasgoed zijn devolgende hoofdprogramma's beschikbaar:• Witte was / Bonte was (13a)• Kreukherstellend (13k)• Fijne Was (13e)• Wol (13j)• Handwas (13i)Voor bijzondere toepassingen staan extraprogramma's ter beschikking:• Hygiene+ 90°C (13b)Dit programma is alleen geschikt voorkookvast wasgoed (90 °C). Een lange-re kookduur en een extra spoelgangzorgen voor een betere hygiëne. Bijv.zinvol voor de kleren van baby's enzieken.• Active 40°C (13c)Dit programma maakt bij 40 °C inten-siever gebruik van het wasmiddel enspaart daardoor energie. Geschiktvoor wasgoed waarvoor u anders hetprogramma Bonte was 60 °C zou ge-bruiken.• Mini 30 (13d)Dit programma gebruikt u om kleinehoeveelheden katoen/gemengde stof-fen snel te wassen. Geschikt voor kortgedragen wasgoed, bijv. sportkledij.Elk van deze hoofdprogramma's bestaatuit een volledig wasproces – wassen, spoe-len en evt. centrifugeren. Kies steeds het programma dat ge-schikt is voor het soort textiel, de kleurvan het wasgoed, de mate van vervui-ling en de toegestane watertempera-tuur.Let op labels in de kledingstukken!Bij de meeste basisprogramma's kunt uverschillende temperaturen kiezen. Stel de temperatuur niet hoger in danabsoluut nodig.Hoge temperatuur betekent een hoogstroomverbruik. Speciale programma's Voor bepaalde toepassingen heeft u dekeuze tussen de volgende speciale pro-gramma's:• Spoelen (13h)Dit programma gebruikt u bijv. als uafzonderlijk wasverzachter of stijfselwenst te gebruiken.• Centrifugeren (13g)Dit programma centrifugeert in de ba-sisinstelling met het maximale toeren- tal.

Voor teer wasgoed moet u een lagertoerental instellen!• Pompen (13f)Met dit programma kunt u water af-pompen, bijv. wanneer u geweektwasgoed in de machine legt dat u paslater wenst te wassen.38 Extra functies De knoppen

Afhankelijk van het programma kunt ubepaalde extra functies 18a kiezen 18fmet een druk op de knop.• De gewenste knoppen moeten voorhet begin van het programma wordeningedrukt.• Toetsencombinaties die niet zinvolzijn, kunnen niet samen worden geko-zen. Voorbeeld: >Intensief<18b en>Snel wassen<18e. Voorwas Met de toets 18a kunt u een voorwas bij-kiezen. Een voorwas is alleen zinvol als hetwasgoed sterk vervuild is.Zonder voorwas spaart u energie, wa-ter, wasmiddel – en tijd. Intensief De toets 18b zorgt voor een langere was-tijd in de hoofdwasgang. Het wasmiddelkan intensiever inwerken, waardoor u opeen lagere temperatuur kunt wassen – enenergie sparen.• Normaal vervuilde kook-/bonte waskunt u met deze knop op 60 °C i.p.v.op 95 °C wassen.• Normaal vervuilde witte was kunt umet deze knop op 40 °C i.p.v. op60 °C wassen. De functie >Intensief< kan alleen wor-den gebruikt in combinatie met defunctie >Voorwas<. Zodra u op detoets >Intensief< drukt, wordt automa-tisch ook een voorwas ingeschakeld. Extra spoelen Met de toets 18c selecteert u een extraspoelbeurt.• Gebruik deze knop alleen als u bijv.gevoelig bent voor wasmiddelresten.Het hogere waterverbruik belast hetmilieu – en uw portemonnee. Strijkvrij Als u op de toets 18d drukt, wordt detrommelbeweging gereduceerd en hetcentrifugeertoerental beperkt om kreuk-vorming te verminderen. Bovendien wordtmet een hoger waterniveau gewassen.• Gebruik deze toets bij snelkreukendwasgoed. De maximale vulhoeveelheid bedraagt dan – bij witte was/bonte was: . . . . 3,0 kg– bij kreukherstellende was: . . 1,5 kg– bij fijnwas: . . . . . . . . . . . . . . 1,0 kg Snel wassen Met de toets 18e wordt de wastijd verkort.• Gebruik deze knop hoofdzakelijk voorkleine hoeveelheden wasgoed of bijgeringe vervuiling. Programmablokkering Met de programmablokkering 18f kunt u de machine veilig maken voor kinderen. Eenlopend programma kan dan niet meerworden gewijzigd.18a 18b 18c 18d 18e 18f 16a 18f39 Programmablokkering inschakelen

• Houd de beide extra toetsen tegelij- kertijd ca. 2 seconden ingedrukt tot het controlelampje >Programmablok- kering< 16a gaat branden. Programmablokkering uitschakelen

• Houd de beide extra toetsen tegelij- kertijd ca. 2 seconden ingedrukt tot het controlelampje >Programmablok- kering< 16a dooft. Centrifugeertoerental

In elk programma wordt automatisch het maximale zinvolle centrifugeertoe- rental ingesteld. De actuele waarde wordt aangegeven met de lampjes 12a. Voor bijzonder gevoelige stoffen, moet u het toerental verlagen.

• Door meermaals op de toets >Centri- fugeren< 20 te drukken, kunt u het toerental wijzigen – of het centrifuge- ren helemaal weglaten.

• In de instelling >Niet< 12c wordt prin- cipieel niet gecentrifugeerd; het water wordt alleen afgepompt.

• In de instelling >Spoelstop< 12b stopt het programma na de laatste spoel- beurt. Het wasgoed blijft in het water liggen (kreukbescherming). Zodra de spoelstop bereikt is, gaat het controle- lampje knipperen. Wat u dan te doen heeft, vindt u onder „Beknopte hand- leiding voor dagelijks gebruik“.

Hoe hoger het centrifugeertoerental, des te minder vocht er in het wasgoed achterblijft. Als u het wasgoed na het wassen wilt drogen in een droger, kiest u het maximale centrifugeertoerental, dat spaart energie bij het drogen. Uitgestelde start Met deze functie kunt u het begin van het programma naar believen uitstellen. Als maximale uitsteltijd kunt u 9 uur instellen. U kunt de tijd instellen in stappen van 3 uur.

Gebruik bij deze functie geen vloeiba- re wasmiddelen! Vlekkenvorming op het wasgoed mogelijk.

1. Draai de waterkraan open en doe het

wasgoed en het wasmiddel in de ma- chine.

2. Kies het programma en eventuele

extra functies en stel het centrifugeer- toerental in.

3. Druk meermaals op de toets >Uitge-

stelde start< 15 om de gewenste wachttijd in te stellen. De LED 15a geeft de ingestelde wachttijd aan.

4. Druk op de toets >Start/Pauze<. De

uitgestelde-start-fase loopt.

Bij lopende wachttijd geeft de LED 15a de resterende tijd tot het begin van het programma aan in strappen van 3 uur. Tijdens de wachttijd kunt u steeds wasgoed toevoegen. Zodra de wachttijd verstreken is, dooft de LED 15a en start de wasbeurt. 12a 12b 12c

15a40 Uitgestelde starttijd wijzigen Uitsteltijd wijzigen terwijl de uitgestelde- start-fase loopt:

1. Druk op de toets >Start/Pauze<.

2. Stel met de toets >Uitgestelde start<

15 de gewenste wachttijd in.

3. Druk op de toets >Start/Pauze<. De

uitgestelde-start-fase loopt. Uitgestelde start annuleren Uitgestelde-start-fase annuleren en pro- gramma onmiddellijk starten:

1. Druk op de toets >Start/Pauze<.

2. Druk meermaals op de toets >Uitge-

stelde start< 15, tot de LED 15a niet meer brandt.

3. Druk op de toets >Start/Pauze< om het

programma te starten. Programmaverloop Aan de hand van deze reeks indicatielamp- jes kunt u zien in welk stadium het lopende programma zich bevindt.

De controlelampjes gaan bij het begin van het bijbehorende programmage- deelte branden en doven pas na af- loop van het programma. De actuele status van het programma herkent u aan het onderste brandende controle- lampje. Voorbeeld: Op de machine branden de controlelampjes >Hoofdwas<14b en >Spoelen<14c: de machine voert momenteel de spoelbeurten uit. >Voorwas< Het controlelampje 14a gaat bij het begin van de voorwas branden – indien een pro- gramma met voorwas werd gekozen. >Hoofdwas< Het controlelampje 14b gaat branden bij het begin van de hoofdwas. >Spoelen< Het controlelampje 14c gaat branden bij het begin van de spoelbeurten. >Wasverzachter< Het controlelampje 14d gaat branden bij het begin van de verzachterfunctie. >Centrifugeren< Het controlelampje 14e gaat branden bij het begin van de afsluitende centrifugeerfa- se – na het verzachten resp. in de speciale programma's >Centrifugeren< en >Pom- pen<.

Als de machine niet centrifugeert, staat ze evt. in de spoelstop. Of het automatische centrifugeercor- rectiesysteem werd – als gevolg van een te grote onbalans – geactiveerd. >Start/Pauze<-toets Als u op de toets 19 drukt, kunt u een pro- gramma onderbreken. Vervolgens gaat de toets knipperen. Om het programma voort te zetten, drukt u nogmaals op de toets 19. 14a 14b 14c 14d 14e

Controlelampjes De controlelampjes 16a tot 16d signaleren belangrijke toestanden van de machine. >Programmablokkering< Het controlelampje 16a brandt als de pro- grammablokkering ingeschakeld is.

• In het hoofdstuk „Programmablokke- ring“ leest u hoe u de blokkering op- nieuw uitschakelt. >Geen watertoevoer< Het controlelampje 16b brandt als er een probleem bestaat met de watertoevoer.

• Controleer in dat geval: – Kraan opengedraaid? – Knik in de toevoerslang? – Toevoerzeef vuil? Zie „Watertoe- voerzeef“. – Waterdruk in huis opvallen laag?

• Als het controlelampje blijft branden, waarschuwt u de klantendienst – eventueel heeft de „Aquasafe“ resp. „Aquasafe+“ (afhankelijk van het mo- del) de watertoevoer afgesloten. >Schuimvorming< Het controlelampje 16c brandt als er teveel schuim ontstaat.

• Gebruik bij de volgende wasbeurt minder wasmiddel. >Deur< Het controlelampje 16d brandt als de vul- deur geopend kan worden. Beknopte handleiding voor dagelijks gebruik Voorbereiden

2. Plaats de was in de trommel.

3. Doe wasmiddel en wasverzachter in

1. Druk op de toets >Aan/Uit<.

– extra knoppen indrukken, – centrifugeertoerental instellen, – uitgestelde start instellen.

dien niet zie "Problemen en storin- gen"). Programma annuleren

• Houd de toets >Start/Pauze< ca. 3 se- conden in gedrukt. Eventueel pompt de machine het wa- ter uit de trommel af of voert eerst een spoelbeurt uit om het wasgoed af te koelen. Extra wasgoed toevoegen

Dit is alleen mogelijk: – tijdens de uitgestelde-start-fase, – bij het begin van een wasbeurt (de machine laat het toevoegen van wasgoed bij lage waterstand en temperatuur toe).

1. Druk op de toets >Start/Pauze<.

2. Open de vuldeur en plaats het was-

16a 16b 16c 16d42 Programma staat in de spoelstop

Dit herkent u aan het knipperen van het lampje >Spoelstop< en de toets >Start/Pauze<. Als u wilt centrifugeren:

1. Stel het centrifugeertoerental instellen.

2. Druk op de toets >Start/Pauze<.

Het programma wordt voortgezet, pompt en centrifugeert. Als u alleen wilt pompen:

1. Plaats de centrifugeerknop op >Niet<.

2. Druk op de toets >Start/Pauze<.

Het programma wordt voortgezet en pompt alleen het water weg. Wasgoed nogmaals centrifuge- ren

Het automatische centrifugeercorrec- tiesysteem kan het centrifugeren bij slechte belading verhinderen. Als u het wasgoed nogmaals wilt centrifu- geren:

1. Verdeel het wasgoed gelijkmatig in de

3. Stel het centrifugeertoerental instellen.

4. Druk op de toets >Start/Pauze<.

Na beëindiging van het programma

1. Zodra het controlelampje >Deur< gaat

branden, opent u de vuldeur en ver- wijdert u het wasgoed.

2. Druk op de toets >Aan/Uit<.

3. Draai de waterkraan dicht.

4. Veeg de dichtingsvouw van de rubber-

kraag in de deuropening schoon en verwijder eventueel aanwezige vreem- de voorwerpen.

5. Laat de deur en de wasmiddellade

open zodat deze kunnen drogen.43 Programmatabel Verzorgingssymbool Programma / Wasgoed / Opmerkingen Temperatuur (°C) Hoeveelheid wasgoed (kg) Extra functie Centrifugeren max. Uitgestelde start Voorwas Intensief Extra spoelen Strijkvrij Snel wassen Spoelstop Witte was / Bonte was Duurzame stoffen uit katoen en linnen 40° / 60° / 95° 6,0

Hygiene +90°C: Katoen met hoge hygiënische eisen 90° 6,0

Fijne Was Tere weefsels (viscose, zijde e.d.) en gordijnen 40° 2,0

Speciale programma's Spoelen (verzachter, stijfsel) zie boven

Centrifugeren zie boven

afzonderlijk, soms ook in combinatie; niet zinvolle combinaties geblokkeerd. automatisch geactiveerd, niet deactiveerbaar. 1400 omw/min (afhankelijk van het model) 800 omw/min 600 omw/min44 Programma Programmadelen Hoofdwas Spoelbeurten met centrifugeren tussenin Spoelbeurten zonder centrifugeren tussenin Centrifugeren voor programma-einde Witte was / Bonte was Basisprogramma 1 3 – 1 Hygiene+ 90°C 1 4 – 1 Active 40°C 1 3 – 1 Mini 30 1 – 2 1 Kreukherstellend Basisprogramma 1 3 – 1 Fijne Was Basisprogramma 1 – 3 1 Wol Basisprogramma 1121 Handwas Basisprogramma 1 – 2 1 Speciale programma's Spoelen – 2 1 – Centrifugeren – – – 1 Pompen –––– Het werkelijke aantal programmadelen kan afhankelijk van de gekozen functies afwijken van de aangegeven waarden (bijv. met de toets >Extra spoelen<).45 Reiniging en verzorging Wasmiddellade Indien nodig reinigen:

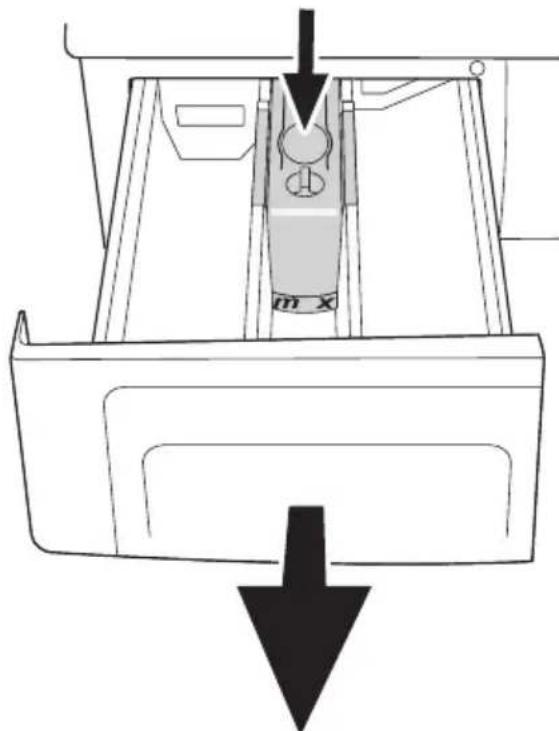

1. Open de lade tot tegen het aanslag-

2. Duw de kuip op het aanzuigbuisje om-

laag en trek de lade helemaal uit de machine.

3. Maak de lade schoon onder warm

stromend water. Verwijder het aan- zuigbuisje; reinig het buisje en de op- ning in de lade met warm stromend water, doorprik de opening evt. met een naald. Breng het buisje opnieuw aan.

4. Veeg alle wasmiddelresten van de la-

degeleiders. Indien nodig verwijdert u ook kalkafzettingen aan de inspoel- openingen (in het ladevak). Deur en trommel Na elke wasbeurt:

• Veeg de dichtingsplooi van de rubber- kraag schoon en verwijder eventueel aanwezige vreemde voorwerpen.46

• Controleer de trommel op vreemde voorwerpen.

Vreemde voorwerpen uit metaal kun- nen roestvlekken veroorzaken. In dit geval: trommel reinigen met edelstaal- reinigingsmiddel. Gebruik geen staal- wol of schuursponsjes! Behuizing en bedieningspaneel Indien nodig:

• Behuizing reinigen met zeepwater of mild reinigingsmiddel; met zachte doek afdrogen.

• Het bedieningspaneel mag alleen wor- den schoongeveegd met een zachte, vochtige doek.

Gebruik geen schuursponsjes of schuurmiddel! Daarmee beschadigt u de kunststofdelen en de lak. Verontreinigingsfilter

• Reinig de verontreinigingsfilter ten- minste alle 40 wasbeurten !

• Reinig de verontreinigingsfilter indien vreemde voorwerpen (muntstukken, knopen, babysokjes o.i.d) de pomp blokkeren.

• Pomp voor het reinigen het resterende water weg (zie onder). Resterend water wegpompen Water volledig wegpompen…

• voor u de verontreinigingsfilter rei- nigt;

• voor het transport van de machine (bijv. als u verhuist);

• bij een stroomstoring (als „noodle- ging“);

Bij een kamertemperatuur onder 0 °C kunnen de waterresten in de machine bevriezen en de machine beschadi- gen.

1. Schakel de machine uit, trek de net-

stekker uit de contactdoos, draai de waterkraan dicht.

Laat het hete sop voldoende afkoelen. Verbrandingsgevaar!

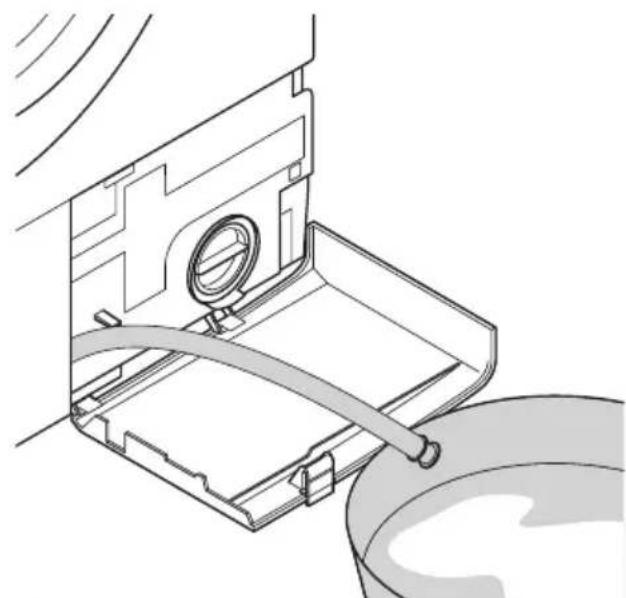

2. Open de serviceklep door op de ver-

grendeling te drukken. Trek de afvoer- slang eruit en houd deze boven een kom. Trek de sluiting aan de afvoer- slang uit en laat het water in de kom stromen.

Als de trommel gevuld is (bijv. bij een stroomuitvall) kan meer dan 20 liter water uit de machine lopen!

3. Draai de verontreinigingsfilter ca. 1/2

slag los (tegen de wijzers van de klok in) en neem het resterende water op met een doek. Als er geen water meer uit de machine loopt, kunt u de ver- ontreinigingsfilter helemaal losdraaien en verwijderen.47

4. Reinig de verontreinigingsfilter en de

pompopening. Controleer of de pompvleugel (in de pompopening) vrij kan draaien.

5. Sluit de afvoerslang opnieuw en haak

nieuw aan en draai het vast (naar rechts).

7. Sluit de serviceklep.

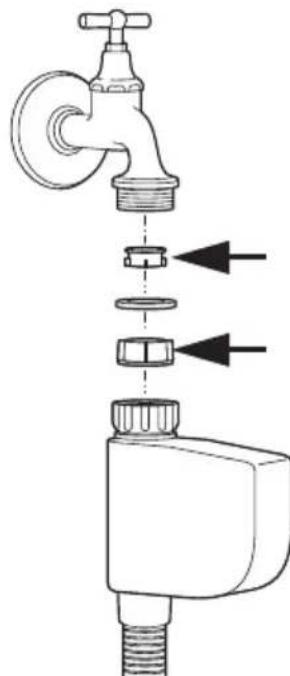

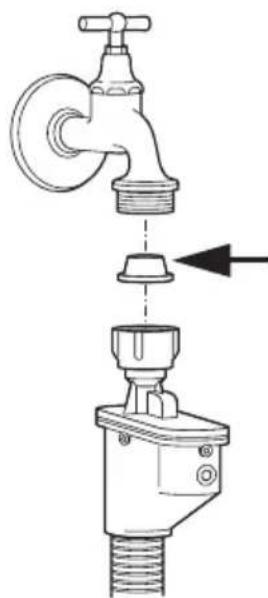

Waterinlaatzeef Maak de zeef schoon wanneer het water zeer langzaam of niet meer in de machine loopt.

1. Schakel de machine uit, draai de wa-

2. Schroef de toevoerslang los.

3. De zeef in de Aquasafe resp. de beide

zeven in de Aquasafe+ (afhankelijk van het model) met een combinatietang of spitse tang verwijderen, met een klein zacht borsteltje reinigen en op- nieuw aanbrengen.

4. De zeef in de achterwand (behalve bij

Aquasafe+) met een combinatietang of spitse tang verwijderen, met een klein zacht borsteltje reinigen en op- nieuw aanbrengen.

5. Schroef de toevoerslang met de hand

controleer of de aansluitingen lekvrij zijn Ontkalken Als het wasmiddel juist wordt gedoseerd, is het niet nodig de machine te ontkalken.

• Gebruik indien nodig alleen ontkal- kingsmiddelen die geschikt zijn voor wasmachines. Volg de aanwijzingen op de verpakking!48 Problemen en storingen Als u merkt … Controleer dan … De machine kan niet inge- schakeld worden of het programma start niet

• Programma ingesteld? Toets >Start/Pauze< ingedrukt?

• Deur goed gesloten? Open de vuldeur en druk ze met de handpalm dicht tot ze vastklikt.

• Stekker in de contactdoos?

• Zekering van de contactdoos intact? Machine reageert niet op bediening

• Combinatie van extra functies niet mogelijk.

• Kinderslot ingeschakeld? Zie „Programmablokkering“.

• Uitgestelde starttijd ingesteld? Zie „Uitgestelde start“.

• Als de storing blijft bestaan: stekker uit het stopcontact trekken, enkele seconden wachten en opnieuw insteken. Controlelampje >Geen watertoevoer< brandt

• Waterkraan helemaal geopend?

• Knik in de toevoerslang?

• Waterinlaatzeef verstopt? Zie „Reiniging en verzorging“.

• Waterdruk te laag? Plaatselijk waterbedrijf raadplegen.

• Aquasafe resp. Aquasafe+ (afhankelijk van het model) ge- activeerd door lek? Wasmiddel of wasverzach- ter worden niet correct in de machine gespoeld.

• Wasmiddellade of aanzuiger verontreinigd? Zie „Reini- ging en verzorging“.

• Wasverzachter te dik? Water toevoegen. Wasverzachterkamer (middenste kamer van de wasmiddellade) is na afloop van het programma volledig met water gevuld

• Aanzuiger verstopt? Zie „Reiniging en verzorging“. Het wasmiddel schuimt te sterk.

• Teveel wasmiddel? Te weinig wasgoed?

• Zeer geringe waterhardheid? Watermaatschappij raad- plegen. De machine lekt. •Slangen goed vastgeschroefd?

• Verontreinigingsfilter goed gesloten?

• Schuimvorming door teveel wasmiddel? Het water wordt niet of slechts zeer langzaam weggepompt.

• Spoelstop ingesteld? Zie „Beknopte handleiding voor da- gelijks gebruik“.

• Knik in de afvoerslang? De machine centrifugeert niet goed of helemaal niet.

• Spoelstop ingesteld? Zie „Beknopte handleiding voor da- gelijks gebruik“.

• Centrifugeertoerental te laag ingesteld of centrifugeren uitgeschakeld?

• Slechte verdeling van het wasgoed in de trommel? Zie „Beknopte handleiding voor dagelijks gebruik“.49 Wij helpen u! Als u de storing niet zelf kunt verhelpen, neemt u contact op met onze service- dienst. Vermeld daarbij het precieze mo- delnummer op het typeplaatje. Vlekkentips De machine vibreert sterk bij het centrifugeren.

• Transportbeveiligingen verwijderd? Zie „Transportbevei- ligingen verwijderen“.

• Machine correct geïnstalleerd? Zie „Machine uitrichten“.

• Knik in de afvoerslang, water loopt niet weg? De deur kan niet worden geopend.

• Programma beëindigd? Als het indicatielampje >Deur< dooft, kan de deur worden geopend. Stroomuitval tijdens het wassen.

• Stroomuitval duur langer en restwater moet worden af- getapt? Zie „Reiniging en verzorging“.

• Stroomuitval slechts van korte duur? Zodra de stroom- toevoer hersteld is, zet de machine het wasprogramma automatisch voort op het juiste punt. Het wasgoed vertoont vlekken.

• Grijze resten (vetresten)? Wasmiddeldosering verhogen.

• Witte resten (wasmiddelresten)? Uitborstelen. Let op de juiste dosering. Als u merkt … Controleer dan … Vlek Voor het wassen... Vet deppen met vaatwasmiddel Tomaat inwrijven met een rauwe aardappelhelft Spinazie inwrijven met een rauwe aardappelhelft Eiwit inwrijven met galzeep Wortels deppen met babyolie Bier deppen met verdunde azijn Rode wijn deppen met citroensap Kauwgum wasgoed in het vriesvak leggen, daarna afborstelen Was strijken tussen twee vellen vloeipapier Stuifmeel stuifmeel verwijderen met een kleefstrook Lippenstift deppen met eucalyptusolie Roest deppen met azijn of citroensap Bloed inwrijven met galzeep Jodium inwrijven met een rauwe aardappelhelft50 Technische gegevens en verbruiksgegevens Lading (droog gewicht) –Witte was / Bonte was, Hygiene+ 90°C, Active 40°C –Kreukherstellend –Mini 30 –Fijne Was –Wol, Handwas max. 6,0 kg max. 3,0 kg max. 2,5 kg max. 2,0 kg max. 1,5 kg Centrifugeertoerental

–Witte was / Bonte was –Kreukherstellend –Fijne Was, Wol, Handwas tot 1400 omw/min (afhankelijk van het model) tot 800 omw/min tot 600 omw/min Afmetingen –Hoogte / hoogte voor onderbouwinstallatie –Breedte –Diepte / diepte bij geopende deur –Hoogteverstelling van de voetjes 85,0 cm / 82,0 cm 60,0 cm 59,0 cm / 104 cm 2,5 cm Leeggewicht ca. 71 kg Elektrische aansluiting –Spanning –Aansluitwaarde –Zekering 230 V ~ 50 Hz 2350 W 10 A Wateraansluiting –Waterdruk (stroomdruk) –Inlaattemperatuur –Opvoerhoogte pomp 0,1…1,0 MPa = 1…10 bar max. 25 °C max. 100 cm Verbruikswaarden

Maximaal toerental in het programma; reduceerbaar met de centrifugeerschakelaar.

Afhankelijk van water-, wasgoed- en omgevingsomstandigheden kunnen de werkelijke waarden afwijken van aangegeven normwaarden.

Controleprogramma's volgens EN 60456.

Standaardprogramma voor energielabel. 2,05 1,02 0,55 2,03 0,70 0,20 0,90 0,50 0,13 0,31 0,35 0,03 0,20
