GEBRUIKSAANWIJZING 51349 TORO

Bedieningshandleiding

Instrukcja obslugi

1. Plaatje met model- en seriENUMmer

Polski

1. Gladde kant van de steungreep

2. Bovenste handgreep

3. Bevestigingsbout

4. Knop

Polski

1. Grasschem 2. Lange ronde sleuf in motorhuis

Polski

1. Snijdraad vastgeplakt op snijkop

Polski

1. Kap 3. Lippen aan de kap
2. Spoel

Polski

1. Kap en spoel 3. Lippen aan de kap
2. Opening

Polski

1. Maximaal 3 mm 2. Draad opwikkelen

Polski

1. Maksimum 1/8 cala

2. Nawinieta lina

Cesky

1. Openingen voor luchttoevoer

Polski

1. Otwory wentylacyjne

Cesky

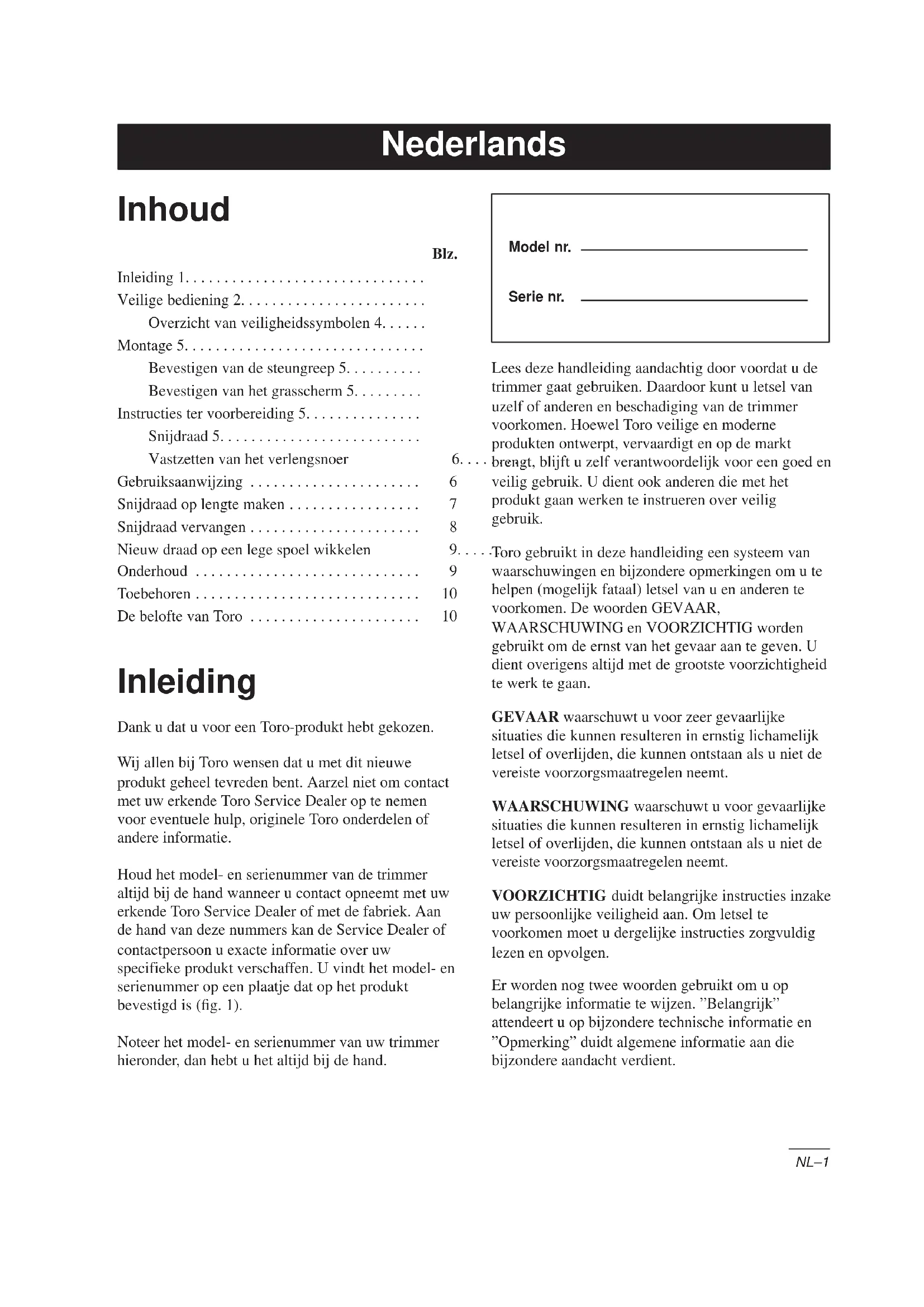

Overzicht van veiligheidssymbolen 4. .

Montage 5.

Bevestigen van de steungreep 5.

Bevestigen van het grasschem 5.

Instructies ter Voorbereiding 5.

Snijdraad 5.

Vastzetten van het verlengsnoer 6

Gebruiksaanwijzing 6

Snijdraad op lenghte make n 7

Snijdraad verwangen 8

Nieuw draad op een lege spoel wikkelen 9.

Onderhoud 9

Toebehoren 10

De belofte van Toro 10

Inleiding

Dank u dat u voor een Toro-product heb gekozen.

Wij allen bij Toro wensen dat u met dit neue Produkt geheel tevreden bent. Aarzel nicht om contact met uw erkende Toro Service Dealer op te nemen voor eventuele hulp, originele Toro onderdelen of andere informatatie.

Houd het model- en serialummer van de trimmer algijd bij de hand wonneer u contact opneemt met uw erkende Toro Service Dealer of met de fabriek. Aan de hand van deze nummers kan de Service Dealer of contactpersoon u exacte informatatie over uw specifieke produit verschaffen. U vindt het model- en serialummer op een plaatje dat op het produit bevestigd is (fig. 1).

Noteer het model- en serienummer van uw trimmer hieronder, dan hebt u het.altijd bij de hand.

Model nr.

Serie nr.

Lees deze handleiding aandachtig door voordat u de trimmer gaat gebruiken. Daardoor kunt u letsel van uzelf of anderen en beschadiging van de trimmer voorkomen. Hoewel Toro veilige en moderne Produkten ontwerpt, vervaardigt en op de markt

brengt, blijt u zich verantwoordelijk voor een goed en veilig gebruik. U dient ook anderen die met het produit gaan werkden te instruieren over veilig gebruik.

Toro gebruikt in deze handleiding een systeem van waarschuwingen en bijzondere opmerkingen om u te helpen (mogelijk fataal) letsel van u en andere te voorkomen. De worden GEVAAR,

WAARSCHUWING en VOORZICTIG worden gebrukt om de ernst van het gevaar aan te geben. U dient overigens.altijd met de grootste voorzichtigheid te werk te gaan.

GEVAAR waarschuwt u voor zeer gevaarlijke situatuies die kuren resulteren in ernstig lichamelijk letsel of overlijden, die kuren ontstaan als u Niet de vereiste voorzorgsmaatregelen neemt.

WAARSCHUWING waarschuwt u voor gevaarlijke situatuies die kuren resulteren in ernstig lichamelijk letsel of overlijden, die kuren ontstaan als u Niet de vereiste voorzorgsmaatregelen neemt.

VOORZICHTIG duidt belangrijke instructies inzake uw persoonlijke veiligheid aan. Om letsel te voorkomen moet u dergelijkke instructies zorgvuldig lezen en opvolgen.

Er worden nog twee worden gebruikt om u op belangrijke informatatie te wijzen. "Belangrijk" attendeert u op bijzondere technische informatatie en "Opmerking" duidt algemene informatatie aan die bijzondere aandacht verdient.

Veilige bediening

BELANGRIJKE VEILIGHEIDSINSTRUCTIES

Voor de grootste veiligheid, Beste prestaties en om de machine te leren gebruiken, moet u en iedereen die de machine gebruikt deze handleiding voor het gebruik aandachtig lezen. Het

waarschuwingssymbol verdient bijzondere aandacht. Dit betekent VOORZICTIG, WAARSCHUWING of GEVAAR — "veiligheidsinstructie." Lees deze instructie aandachtig omwille van uw persoonlijke veiligheid. NIET OPVOLGEN VAN DE INSTRUCTIES KAN RESULTTEREN IN PERSOONLIJK LETSEL, BRANDGEVAAR OF ELEKTRISCHE SCHOKKEN.

LEES ALLE INSTRUCTIES VOORDAT U DIT APPARAAT GEBRUIKT

HOUD DEZE INSTRUCTIES ALTIJD BIJ DE HAND

WAARSCHUWING—Om brandgevaar, elektrische schokken of letsel te voorkomen, dient u de volgende veiligheidsinstructies op te volgen.

1. Lees deze handleiding aandachtig door voordat u de trimmer gaat gebruiken. Let op de plaats en de functie van de bedieningselementen en weet hoe u de trimmer snel kunt uitschakelen.
2. Houd iedereen weguit het gebied waarin u de trimmer gebruikt, met name kinderen en huisdieren.U dient erop toe te zien dat het apparaat Niet door kinderen worden bediend of door volwassenen die nicht van de instructies op de hoogte+zijn.

3. Draag altiijd een veiligheidsbril of andere bescherming van de ogen wanner u de trimmer gebruikt om graskanten of sierranden bij te werken.

4. Gebruik de trimmer uitsluitend onder droge omstandigheden. NIET IN DE REGEN GEBRUKEN.

5. Inspector het terrein waarop u de trimmer gaat gebruiken grondig en verwijder eventuele voorwerpen die in de trimmer+kennen gan vastzitten of worden uitgeworpen. Houd iedereen weguit het gebied waarin u de trimmer gebruikt, met name kinderen en huisdieren.
6. Draag geen loszittende kleding of sieraden;DEXe kunnen vastraken in de trimmer. Langhaar opsteken, zodat dit Niet in de openingsoor de luchttoevoer worden gezogen.Draag altijd een Lange broek en stevige schoenen.
7. Gebruik.altijd hetjuiste apparaat.Gebruik het apparaat uitsluitend waarvoor het bedoeld is, bijvoorbeeld om gras en laag onkruid te maaien.
8. Om elektrische schokken te voorkomen uitsluitend een verlengsnoer gebruiken dat voor gebruik buitenshuis bedoeld is. Een beschadigd verlengsnoer directervangen.
9. Verlengsnoer: omijdens het gebruik te voorkomen dat het verlengsnoer losraakt, het verlengsnoer vór het gebruik op de juiste wijze vastzetten.
10. Voorkom per ongeluk starten van de trimmer. Zorg dat de schakelaar UIT staat voordat u de trimmer op de netspanning aansluit. Tijdens het dragen van de aangesloten trimmer de vinger niet op de schakelaar houden.
11. Schakel alle bedieningsorganen uit voordat u de stekker losmaakt.
12. Raak de stekker of het apparaat Niet met natte handen aan of als u in water staat.
13. Het apparaat Niet gebruiken als stekker of snoer beschadigd is. Als het apparaat Nietaar behoren werkt,gevallen,beschadigd of buiten gelaten is, of in het water is gevallen, moet het door een erkende Toro Service Dealer worden gecontroleerd.
14. Het apparaat Niet aan het snoer verslepen of dragen. Zorg dat het snoer Niet:tussen een deur beklemd raakt en het snoer Niet om scherpe

kanten of hoeken trekken. De stekker nooit aan het snoer eruit trekken, altijd de stekker zich vastpakken.

1. Houd het snoer uit de buurt van warmtebronnen, olie en scherpe kanten. Een beschadigd snoer verrangen.
2. De trimmer Niet forceren. De trimmer werkt het best en veiligst bij het beoogde vermogen.
3. Alleen bij daglicht of goed kunstlicht gebruiken. Zorg dat u stevig staat. Houd de handgrepen stevig vast en loop in een normal tempor, ga nicht rennen.
4. Altijd de motor afzetten en de stekker uitenemen voordat u het apparaat awhile, het gaat reinigen of reparations of controlesuitvoert.
5. De trimmer na gebruik op een droge plaats opbergen, hoog of op een afgesloten plaats buiten het bereik van kinderen.
6. Draai alle moeren, bouten en schroeven regelmatig strak aan, zodat de machine steeds veilig in gebruik is.
7. Zorg dat de speloen kap stevig op hun plaats zitten voordat u de trimmer gebruikt.
8. Gebruik het apparaat uitsluitend als alle veiligheidskappen en andere voorzieningen op hunplaats zitten.
9. Houd handen en voeten algid uit de buurt van draaiende delen.
10. Als het apparaat abnormaal begint te trillen, direct de motor afzetten. De stekker uitenemen en het apparaat meteen controleren. Trillingen duiden doorgaans op een storing.

11. Gebruik het apparaat Niet als het gevalen of beschadigd is. Laat de trimmer controeren en repareren door een erkende Toro Service Dealer.

12. Gebruik uitsluitend originele TORO onderdelen. Vervang of repareer een beschadigd snoer.

13. Reik nicht te ver. Zorg dat u stevig staat en uw evenwicht behoudt bij gebruik van de trimmer.
14. Zorg voor een goed onderhoud. Houd snijkop en motorhuis schoon voor de Beste resultaten en om letsel te voorkomen. Volg de onderhoudsinstructies op bladzijde 9 op.
15. VOORZICHTIG—Het mes op het grasscherm is zeer scherp; wees voorzichtig bij het reinigen en hanteren.
16. VERLENGSNOER—Gebruik een verlengsnoer dat voor gebruik buitenshuis bedoeld is en dat aan de geldende voorschriften voor elektrische apparatuur voldoet. Zorg ervoor dat het snoer in goede staat blijft en verwang een beschadigd snoer. Gebruik een verlengsnoer dat geschikt is voor de stroomsterkte die de trimmer gezruikt.

Zie figuur 7 voor het aansluien van het snoer.

NB.: Gebruik van een verlengsnoer vaneer dan 45 meter lang wordtaftergeraden.

Goedgekeurd volgens CEE 10

Geluidsniveau

Deze machine produceert een maximum geluidsniveau,gebaseerd op metingen van identieke machines,van:

70 dB(A)

Trillingsniveau

Deze machine produceert een maximum trillingsniveau van 8.5m / s^2 ,gebaseerd op metingen van identieke machines.

Overzicht van veiligheidssymbolen

Veiligheidsalarm - symbol in de driehoek geeft gevaar aan

Uitgeworpen voorwerpen -gevaar voor alle lichaamsdelen

Veiligheidsalarm

Werk alleen bij droog\ weer

Lees de bedieningshandleiding

Elektrische schok/elektrokutie

Raadpleeg technische handleiding voor juiste onderhouds-procedures

Afsnijden van vinger of hand

Veiligheidsschermen
niet openen of
verwijden terwijl de
motor loopt

Afsnijden van voet

Draag een veiligheidsbril

Stekkeruit stopcontact nemen

Houd omstandersuit de buurt

Montage

NB.: De trimmer要去 uritzien zoals goetond in figuur 1 als deze volledig gemonteerd is.

Bevestigen van de steungreep

1. Druk de steungreep op de buis, met de gladde kant van de steungreep waar de bovenste handgreep gericht. Zet de steungreep losjes op de buis vast met de bevestigingsbout en de knop (fig. 2).

NB.: De hoogte van de steungreep kan worden versteld door deze over de buiste verschuiven. Als de gewenste hoogte is gezonden, de knop stevig aandraaien.

Bevestigen van het grasscherm

VOORZICHTIG

MOGELIJK GEVAAR

• Het mes op het grasscherm is zeer scherp.

WATER KAN GBEUREN

• Aanraking van het mes kan verwonding peroorzaken.

GEVAARLIJKE SITUATIES VOORKOMEN

• Wees voorzichtig met het scherm. Voorkom aanraking van het mes.

• Zet het grasschem in de lange ronde sleuf in het motorhuis (fig. 3).

• Keer de trimmer om en bevestig het grasschem op de onderkant van het motorhuis met de (2) twee zelftappende schroeven (fig. 4).

• Verwijder het plakband van het mes op het grasschem (fig. 5).

Instructies ter voorbereiding

Snijdraad

NB.: De snijdraad voor de trimmer is van een speciaal soort nylon gemaakt. De trimmer wordt geleverd met een hoeveelheid van.dequeue draad reeds op de spoel gewonden.

1. Om te voorkomen dat de draad vastraaktijdens het vervoer, is het uiteinde van de snijdraad op de snijkop vastgeplakt. Het plakband dient voor gebruik verwijderd te worden (fig. 6).
2. Controller of de kap goed op z 'n plaats zit. Houd de lippen van de kap gelijk met de uitsparingen in de snijkop. Druk de lippen maar binnen en druk de kap en spoel omlaag om de kap vast tezetten (fig. 16).

VOORZICHTIG

MOGELIJK GEVAAR

• De kap kan tijdens het vervoer losgeraatk着眼. Een loszittende of Niet juist aangebrachte kap of spoel kan door de trimmer uitgeworpen worden.

WATER KAN GBEUREN

• Een uitgeworpen spoel op kap kan de gebruiker of omstanders verwonden.

GEVAARLIJKE SITUATIES VOORKOMEN

Zorg dat spoel en kap stevig bevestigd zijn voordat u de trimmer gebruikt. Vervang de spoel als die beschadigd is, of als de kap Niet goed op de snijkop vastklikt.
- Houd omstanders en huisdieren uit de buurt.

Vastzetten van het verlengsnoer

NB.: Een geschikt verlengsnoer is een absolute vereiste voor een veilig en goed gebruik van de Toro trimmer. Gebruik uitsluitend een verlengsnoer dat geschikt is voor gebruik buitenshuis.

1. Sluit het verlengsnoer op de stekker van de trimmer aan (fig. 7).
2. Maak een lus in het verlengsnoer en haal die door de opening aan de achterkant van de bovenste handgreep (fig. 7).
3. Leg de lus om de haak Been om het snoer vast te zetten,zie figuur 7.

WAARSCHUWING

MOGELIJK GEVAAR

• Gebruik nooit een beschadigd snoer.

WATER KAN GBEUREN

• Een beschadigd snoer kan schokken of brand verooorzaken.

GEVAARLIJKE SITUATIES VOORKOMEN

• Controller het snoer voordat u de trimmer gebruikt. De trimmer Niet gebruiken als het snoer beschadigd is. Een beschadigd snoer direct verrangen of repareren. Vraag uw TORO Service Dealer om hulp.

Gebruiksaanwijzing

WAARSCHUWING

MOGELIJK GEVAAR

• Tijdens gebruik van de trimmer können voorwerpen worden uitgeworpen.

WATER KAN GBEUREN

• Uitgeworpen voorwerpen+kennen de gebruiker ofomstanders verwonden.

GEVAARLIJKESITUATIES VOORKOMEN

• Draag.altijd eenveiligheidsbrilofandere bescherming van de ogen,een lange broek en dichte schoenen alsumet de trimmer werkt.
• Houd kinderen en huisdieren uit de buurt.

De trimmer dient voor het maaien van gras en laag onkruid op moeilijk bereikbareplaatsen. Tijdens het eerste gebruik is het möglichk dat de snijdraad wat vaker breekt. Naarmate u de techniek better onder de knie krijgt, leert u steeds better maaien bij bomen, struiken, muren, hekken, trottoirs, terrassen enzovoort, waarbij steeds minder draadbreuk of -slijtage opttreedt.

1. Controller het werkgebied op draad, touw of soortgelijke voorwerpen die in de snijdraad verstrikt hunnen raken. Verwijder voorwerpen die door de trimmer uitgeworpen hunnen worden.
2. Leg het verlengsnoer zouit dat het nicht in de weg ligt en voorkom knikken of knopen.
3. Uitsluitend droog gras en onkruid maaien.
4. Beweeg de trimmer langzaam in en uit het werkgebied, waar bij u de trimmer op de gewenste snijhoogte houdt. Dit mag een voor- enchterwaartse beweging of een heen-en-weer gaande beweging zichn, zoals aangegeven (fig. 8 en 9).

5. Bij het maaien van grayscale dat hoger dan 20~cm is of laag onkruid dient stapsgewijs van bovenaar onderen gewerkt te worden, om overmatige slijtage van de snijdraad te voorkomen.

6. FORCEER DE TRIMMER NIET. Laat alleen de punt van de nylon draad het snijwerk doeon (met name langs muren) (fig. 10). Als met meer dan de punt wordt gemaaid, leidt dit tot een slechter maairesultaat en overbelasting van de motor.

De punt van de snijdraad slijt in het gebruik, waardoor de snijlengte minder worden. Als de lengte van de draad Niet regelmatig aangepast worden, slijt deze af tot aan de opening in de snijkop. Wonneer u de trimmer uitschakelt, za de draad ontspannen en kan hij zich in de snijkop terugtrekken. Als dat gebeurt, verwijdert u de speloen voert u de draad opnieuw door de opening in de snijkop. Monteer de speloenervolgens weeper op de trimmer.

1. De levensduur van de snijdraad is afhankelijk van de toepassing van de hierboven beschreven technieken, van het materiaal dat wordt gemaaid en waar dat gebeurt. De draad slijt bijvoorbeeld sneller wonneer u langs een muur maait dan rond een boom.

De draad kan ook breken doordat u de trimmer te snel beweegt, doordat er voorwerpen in verstrikt raken, als de draad versleten is, of wonneer u onkruid probeert te maaien dat te dik is voor de trimmer. Als de draad te ver afgesleten is, moet u die wee longer make om het Beste resultaat te bereiken, wie 'Snijdraad langer make'.

1. Laat de spel on van de trimmer NOOT over de grond slepen tijdens het maaien (fig. 11). Ditveroorzaakt overbelasting van de motor en slijtage van de spel.
2. Na elk gebruik de draad iota'snarr buiten trekken, om te voorkomen dat de draad zich in de snijkop terugtrekt.
3. De trimmer kan worden gezruikt voor het bijwerken van randen door de steungreep 180^ te draaien (fig. 12).

WAARSCHUWING

MOGELIJK GEVAAR

• Als de trimmer worden gebruikt voor het bijwerken van randen, hunnen voorwerpen aan de gebruiker of omstanders wordenuitgeworpen.

WATER KAN GBEUREN

• Uitgeworpen voorwerpen konnen verwonding van gebruiker of onstanders veroorzaken.

GEVAARLIJKE SITUATIES VOORKOMEN

• Draag altijd een veiligheidsbril of andere bescherming van de ogen, een lange broek en dichte schoenen als u met de trimmer werk.
• Houd mensen en huisdieren uit de buurt van de trimmer.

Snijdraad op lenghtemaken

1. Om de snijdraad langer te make, 'stampt' u met de spoel op de grond werijl de motor draait. De draad komt uit de spoel en wordt door het mes op het grasschem op de juiste lengte afgesneden (fig. 13).

Vergeet nicht de trimmer 'aan' te latent als u de draad langer wilt make. 'Stamp' eenmaal met de trimmer op de grond, de trimmer nicht op de grond gedrukt houden. Nadat de draad langer is geworden, wacht u totdat u hoog dat hij op de juiste lenghte worden afgesneden voordat u verder gaat met maaien.

NB.: Om te voorkomen dat de draad verward raakt, slechts eénmaal 'stampen' om de draad langer te make. Als umeer draad nodig hebt, enkele seconden wachten voordat u opnieuw 'stampt'. Laat de draad Niet te kort afslijten. Houd de draad zoveel möglich op de maximale snijlenge.

1. Maak de draad alleen langer als die door slijtage korter is geworden. Onnodig langer makek dost alleen maar draad.

NB.: De spel can in het normale gebruik door het regelmatig languer makev van de draad slijten en moet dan worden verrangen. Een neue spel is verkrijgbaar bij uw TORO leverancier. Zie bladzijde 10 voor toebehoren.

Snijdraad verrangen

Nieuwe spoelen, compleel met snijdraad, zich verzrikrijgbaar bij uw Toro leverancier. De snijdraad van Toro is special ontwikkeld voor uw trimmer. Snijdraad van een ander merk levert misschien nicht bezelfde hoge prestaties.

VOORZICHTIG

MOGELIJK GEVAAR

• Gebruik van ander draad dan speciale nylon snijdraad kan persoonlijk letselveroorzaken.

WATER KAN GBEUREN

• Draad of vergelijkbaar materiaal kan door kleren, de huid enzovoortBeen snijden en letselveroorzaken.

GEVAARLIJKE SITUATIES VOORKOMEN

• Gebruik geen andere soorten draad.
• Gebruikuitsluitend TORO 0,065" diam. nylon snijdraad, maximaal ca. 10m

WAARSCHUWING

MOGELIJK GEVAAR

• Als de trimmer in werkking is, draait de snijkop.

WATER KAN GEBEUREN

• Aanraking van de draaiende snijkop kan verwonding veroorzaken.

GEVAARLIJKESITUATIES VOORKOMEN

• Wacht totdat de snijkop volledig stilstaat en maak het verlengsnoer los voordat u de trimmer omkeert.

• Schakel de trimmer nooit in omgekeerde stand in.

• Maak het verlengsnoer los van de trimmer.

VOORZICHTIG

MOGELIJK GEVAAR

• Het mes op het grasscherm is zeer scherp.

WATER KAN GBEUREN

• Aanraking van het mes kan verwonding veroorzaken.

GEVAARLIJKE SITUATIES VOORKOMEN

• Wees voorzichtig bij het uitenemen van de spoel. Raak het mes Niet aan.

• Om de lege spoel te verwijderen, keert u de trimmer om. Plaats de hand over de spoel en druk de lippen aan weerskanten van de kap maar binnen (fig. 14).

• Als er nog draad op de spoel zit, het uiteinde van de draad met een hand vasthouden om afwikkelen te voorkomen. Pak met de andere hand de spoel vast en neem spoel en kap er tegelijk af (fig. 15).

NB.: Als de veer uit de snijkop valt, eerst de veer opnieuw aanbrengen voordat u de spoel en kap terugplaatst.

NB.: Voordat u de spel oer aanbrengt, de snijkop grondig reinigen en controleren op beschadiging of slijtage.

1. Wikkel Niet meer dan ca. 7,5cm draad van deijke spoel af. Houd de draad en spoel vast om verder afwikkelen te voorkomen.
2. Plaats de kap op de spelol.
3. Steek de draad door de opening in de snijkop (fig. 16) en houd de draad met een hand vast. Plaats met de andere hand de spoel en kap op de veer. Zet de lippen aan de kap gelijk met de sleuven in de snijkop, druk de lippenaar binnen en druk de kap en spoel omlaag totdat de kap vast zit (fig. 16).

NB.: Het is möglichk dat u de spoel iets moet draaien om hem goed op z'n plaats te brengen.

VOORZICTIG

MOGELIJK GEVAAR

• Een Niet goed bevestigde kap of spoel kan door de trimmer worden uitgeworpen.

WATER KAN GEBEUREN

• Een uitgeworpen spel of kap kan verwonding van de gebruiker of omstanders veroorzaken.

GEVAARLIJKE SITUATIES VOORKOMEN

• Controller en kap goed bevestigd zich voordat u de trimmer gebruikt. Vervang de spoel als die beschadigd is of als de kap Niet goed op de snijkop vastklikt.

• Houd mensen en huisdieren uit het werkgebied.

• Als de draad verward raakt of breekt bij de opening in de snijkop, de stekkeruit het verlengsnoer nemen en de spelot verwijderen. Steek de draad opnieuw door de opening en breng de spelot weeop de trimmer aan.

Nieuw draad op een lege spoel wikkelen

Om/Newu draad op een lege spoel te wikkelen, gaat u als volgt te werk:

1. Plaats een uiteinde van de draad in de sleuf op de spoel. Laat het uiteinde Niet更是 dan 3mm uitsteken.Druk het uiteinde van de draadhelemaal in de sleuf.Wikkel de draad in derichting van de pijl op de spoel, in rechte banen naast elkaar+tussen de opstaande randen van de spoel (fig. 17).

NB.: De trimmer werkt nicht goed als de draad in de verkeerde richting wordt opgewikkeld, of als het uiteinde meer dan 3mm uitsteckt bij de binnenkant van de sleuf.

1. Wikkel nooit zo veel draad op dat het buiten de opstaande randen van de spoeluitsteekt; de trimmer werkt dan Niet maar behoren.

Onderhoud

WAARSCHUWING

MOGELIJK GEVAAR

• De kans besteht dat de trimmer per ongeluk worden gestart als het verlengsnoer in het stopcontact zit.

WATER KAN GBEUREN

• Per ongeluk starten kan verwonding van de gebruiker of omstanders veroorzaken.

GEVAARLIJKE SITUATIES VOORKOMEN

• Controleer alkijd of u de stekker uit het stopcontact hebt genomen en of de snijkop stilstaat voordat u onderhoud of reparationsuitvoert.

• Maak de buitenkant schoon door deze met een vochtige doek af te vegen. Nooit schoonspuien.

• Veeg of krab de snijkop en spoel schoon als zich er vuil of maaisel op heeft verzameld.

• Alle bevestigingen controleren en aandraaien. Beschadigde of verloren onderdelen repareren of verrangen.
• Verwijder vuiluit de openings voor deluchttoevoer aan beiden zichden van het motorhuis (fig.18).

Belangrijk: Houd de openings voor de luchttoevoer vrij van gras en vuil om oververhitting en möglichke storing van de motor te voorkomen.

Belangrijk: Om het grasschem bij het opbergen gegen beschadiging te beschemmen, de trimmer op de snijkop of het motorhuis lately rusten of de trimmer ophangen aan een of bye handgrepen. LAAT DE TRIMMER

NIET OP HET GRASSCHERM RUSTEN, ZOALS GETOOND (fig. 19). HET GRASSCHERM KAN VERVORMD RAKEN EN MET DE SNIJDRAAD IN CONTACT KOMEN.

1. Alle overige werkzaamheden dienen door een erkende Toro Service Dealer te worden uitgevoerd.

Toebehoren

ARTIKELNUMMERSTOEBEHOREN
SPOEL MET SNIJDRAAD	LEGE SPOEL
Model nr. 88176 Onderdeel nr. 73-8190

De belofte van Toro

Een volledige garantie van tweeJAar voor 'huishoudelijk' gekruik

The Toro Company garandeert dit TORO produit gedurende twee jaar gegen gebreken van materialen en fabrieksfouten. Voor verranging of reparatie, maar goeddunken van Toro, stuart u het complete apparaat (voldoende gefrankeerd) samen met het aankoopbewijs waar de distributeur (dealer). Deze garantie heeft uitsluitend betrekking op gebreken aan Produkten. De garantie geldt nicht voor bijkomende of indirecte schade. Deze garantie geeft u specifieke rechten en u kunt nog andere rechten hebben die per land verschillen. Als een dealer of distributeur u nit kan helpen, kunt u contact opnemen met The Toro Company, Dreve Richelle 161, Batiment "C", 1410 Waterloo, Belgie. (Geen defecte Produktenaar dit adres sturen.)

CESKY

Obsah
