| Producttype | Mini multifunctioneel gereedschap met flexibele as en statief |
| Merk | Einhell |
| Model | BTSG 164 |
| Nominale spanning | 230-240 V~ |
| Nominale frequentie | 50 Hz |
| Nominaal vermogen | 150 W |
| Onbelast toerental | 11000 - 35000 min⁻¹ (elektronisch regelbaar) |
| Schroefdraad as | M8 |
| Max. slijpsteendiameter | 24 mm |
| Diameter spanassen | 3,2 mm en 2,4 mm |
| Gewicht | 0,7 kg |
| Lengte netsnoer | Ongeveer 2 m (niet exact gespecificeerd, geschatte waarde) |
| Geluidsdrukniveau (LpA) | 67 dB(A) (onzekerheid K=4 dB) |
| Geluidsvermogensniveau (LWA) | 78 dB(A) (onzekerheid K=4 dB) |
| Trillingsemissiewaarde (ah) | 2,5 m/s² (onzekerheid K=1,5 m/s²) |
| Beschermingsklasse | II / dubbele isolatie |
| Belangrijkste functies | Schuren, graveren, boren, polijsten, frezen, snijden, reinigen, ontbramen |
| Inbegrepen accessoires | Flexibele as, statief, spanassleutel, 40 accessoires, snijbit voor tegels, tegelbits, opbergdoos |
| Onderhoud en reiniging | Regelmatig reinigen met een vochtige doek en zwarte zeep; koolborstels motor controleren; onderhoud door een specialist |
| Veiligheid | Verplicht dragen van gehoorbescherming, veiligheidsbril en stofmasker; loskoppelen voor elke aanpassing |
| Onderdelen en repareerbaarheid | Slijtagedelen: koolborstels, spanassen, spanmoffen; verbruiksartikelen: schuurbanden, boortjes, staalborstels; bestellen op Einhell-Service.com |
| Garantie | 24 maanden voor consumenten, exclusief professioneel gebruik |
Veelgestelde vragen - BTSG 164 EINHELL
Gebruikersvragen over BTSG 164 EINHELL
0 vraag over dit apparaat. Beantwoord die u kent of stel uw eigen vraag.
Stel een nieuwe vraag over dit apparaat
Download de handleiding voor uw Vermaler in PDF-formaat gratis! Vind uw handleiding BTSG 164 - EINHELL en neem uw elektronisch apparaat weer in handen. Op deze pagina staan alle documenten die nodig zijn voor het gebruik van uw apparaat. BTSG 164 van het merk EINHELL.
GEBRUIKSAANWIJZING BTSG 164 EINHELL

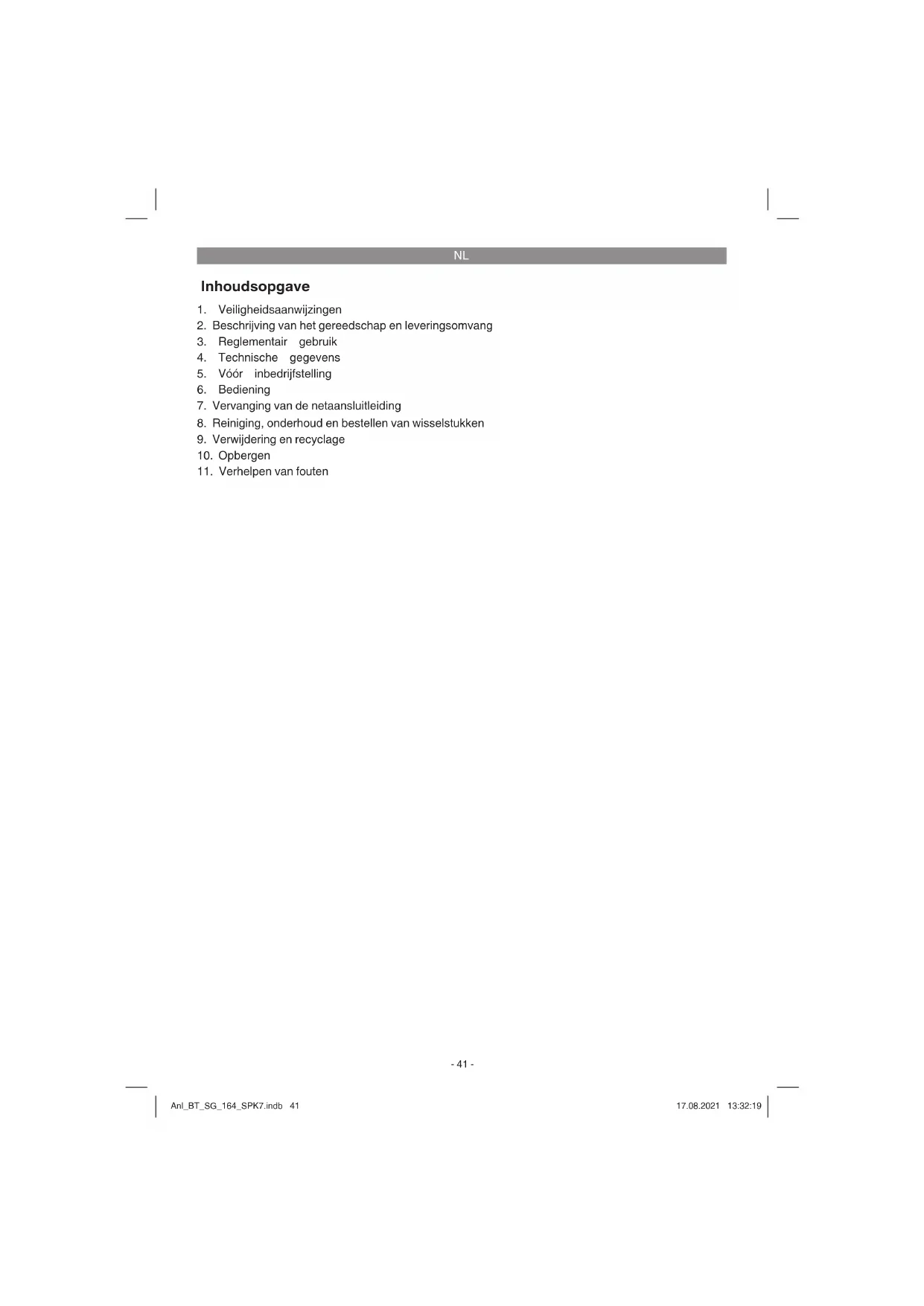

NL Originele handleiding Multifunctioneel werktuig
- Veiligheidsaanwijzingen
- Beschrijving van het gereedschap en leveringsomvang
- Reglementair gebruik
- Technische gegevens
- Vóór inbedrijfstelling
- Bediening
- Vervanging van de netaansluitleiding
- Reiniging, onderhoud en bestellen van wisselstukken
- Verwijdering en recyclage
- Opbergen
- Verhelpen van fouten
NL
Gevaar! - Handleiding lezen om het letselrisico te verminderen.
Voorzichtig! Draag een gehoorbeschermer. Lawaai kan aanleiding geven tot gehoorverlies.
Voorzichtig! Draag een stofmasker. Bij het bewerken van hout en andere materialen kan stof ontstaan dat schadelijk is voor de gezondheid. Asbesthoudend materiaal mag niet worden bewerkt!
Voorzichtig! Draag een veiligheidsbril. Vonken die tijdens het werk ontstaan of splinters, spanen en stof die uit het toestel ontsnappen kunnen leiden tot zichtverlies.
Conformiteitsverklaring: met dit symbool gekenmerkte producten vervullen alle toe te passen gemeenschapsvoorschriften van de Europese Economische Ruimte.
Het toerental van de machine kan elektronisch worden ingesteld.
Bedien het spilarrêt nooit bij lopende motor. Het apparaat of de flexibele as kunnen anders beschadigd worden.
Intertek
Het zegel 'Geprüfte Sicherheit' (GS-teken, Geteste Veiligheid) attesteert dat een getest product overeenkomt met de eisen van de Duitse Wet inzake Productveiligheid. Het GS-teken geeft aan dat bij doelmatig of te voorzien gebruik de veiligheid en gezondheid van personen geen gevaar lopen.
NL
Gevaar!
Bij het gebruik van toestellen dienen enkele veiligheidsmaatregelen te worden nageleefd om lichamelijk gevaar en schade te voorkomen. Lees daarom deze handleiding / veiligheidsinstructies zorgvuldig door. Bewaar deze goed zodat u de informatie op elk moment kunt terugvinden. Mocht u dit toestel aan andere personen doorgeven, gelieve dan deze handleiding / veiligheidsin- tructies mee te geven. Wij zijn niet aansprakelijk voor ongevallen of schade die te wijten zijn aan niet-naleving van deze handleiding en van de veiligheidsinstructies.
1. Veiligheidsaanwijzingen
Gevaar:
Lees de volgende veiligheidsvoorschriften en de handleiding aandachtig door, voordat u het apparaat in bedrijf neemt.
Mocht u dit apparaat aan andere personen doorgeven, gelieve dan de handleiding mee te overhandigen.
Bewaar de handleiding altijd goed!
Het in de veiligheidsinstructies gebruikte begrip "elektrisch materieel" heeft betrekking op elektrische gereedschappen die op elektrische stroom (met netkabel) en op accu (zonder netkabel) draaien.
Algemene veiligheidsinstructies voor elektrische gereedschappen - Werkplaatsveiligheid
a. Hou uw werkplaats schoon en goed verlicht. Wanorde of niet verlichte werkplaatsen kunnen ongelukken veroorzaken.
b. Werk met het elektrische gereedschap niet in explosieve omgeving waarin brandbare vloeistoff en, gassen of stoffen aanwezig zijn. Elektrisch gereedschap verwekt vonken die het stof of de dampen kunnen doen ontbranden.
c. Hou kinderen en andere personen tijdens het gebruik van het elektrische gereedschap weg. Bij afleiding zou u de controle over het gereedschap kunnen verliezen.
Algemene veiligheidsinstructies voor elektrische gereedschappen - Elektrische veiligheid
a. De aansluitstekker van het elektrische gereedschap moet in het stopcontact passen. De stekker mag geenszins worden veranderd. Gebruik geen adapterstekkers
samen met van randaarding voorziene elektrische gereedschappen. Onveranderde stekkers en passende contactdozen verminderen het risico van een elektrische schok.
b. Vermijd lichamelijk contact met geaarde oppervlakken, zoals van buizen, verwarmingstoestellen, fornuizen en koelkasten. Er bestaat verhoogd risico door elektrische schok als uw lichaam geaard is.
c. Stel elektrisch gereedschap niet bloot aan regen of nattigheid. Door binnendringen van water in een elektrische apparatuur verhoogt het risico van een elektrische schok.
d. Onttrek de kabel niet aan zijn eigenlijke bestemming om het elektrische gereedschap te dragen, op te hangen of om de stekker uit de contactdoos te verwijderen. Hou de kabel weg van hitte, olie, scherpe kanten of bewogen componenten van het toestel. Beschadigde of in de war gebrachte kabels verhogen het risico van een elektrische schok.
e. Indien u met een elektrisch gereedschap in open lucht werkt, mag u enkel verlengkabels gebruiken die ook geschikt zijn om buiten te worden gebruikt. Het gebruik van een voor buiten geschikte verlengkabel vermindert het risico van een elektrische schok.
f. Indien gebruikmaking van het elektrische gereedschap in vochtige omgeving niet te vermijden is dient u het gereedschap door een aardlekschakelaar te beveiligen. Het gebruik van een aardlekschakelaar vermindert het risico van een elektrische schok.
Algemene veiligheidsinstructies voor elektrische gereedschappen - Veiligheid van personen
a. Wees aandachtig, let op wat u doet en ga bij het gebruik van een elektrisch gereedschap met verstand te werk. Gebruik geen elektrisch gereedschap als u moe bent of onder de invloed bent van drugs, alcohol of geneesmiddelen. Een moment van onoplettendheid bij het gebruik van het elektrische gereedschap kan zwaar letsel tot gevolg hebben.
b. Draag persoonlijke beschermingsmiddelen en altijd een veiligheidsbril. Het dragen van persoonlijke beschermingsmiddelen zoals stofmasker, slipvaste veiligheidsschoenen, veiligheidshelm of gehoorbeschermer, naargelang het type en het gebruik van het
NL
elektrische materieel, vermindert het risico van letsel.
c. Vermijdt elke onbedoelde inwerkingstelling van het gereedschap. Vergewis u er zich van dat het elektrische gereedschap uitgeschakeld is voordat u het aansluit op de stroomtoevoer en/of de accu aansluit, het gereedschap in handen neemt of draagt. Als u bij het dragen van het elektrische gereedschap de vinger op de schakelaar heeft of het toestel ingeschakeld op de stroomtoevoer aansluit kan dit ongelukken tot gevolg hebben.
d. Verwijder afstelgereedschap of sleutels alvorens het elektrische gereedschap in te schakelen. Een gereedschap of sleutel die zich in een draaiende component van het toestel bevindt kan letsel tot gevolg hebben.
e. Vermijd elke abnormale lichaamshouding. Zorg voor een veilige stand en bewaar altijd uw evenwicht. Daardoor kunt u het elektrische gereedschap in onverwachte situaties beter controleren.
f. Draag de gepaste kleding. Draag geen wijde kleding of sieraden. Hou haar, kleding en handschoenen weg van bewogen componenten. Losse kleding, sieraden of lang haar kan door bewogen componenten worden gegrepen.
g. Indien stofzuiginrichtingen en stofop-
vanginrichtingen kunnen worden aange-
bracht, dient u er zich van te vergewissen
dat deze aangesloten zijn en naar be-
horen worden gebruikt. Gebruik van een
stofafzuiging kan gevaren door stof verminde-
ren.
Algemene veiligheidsinstructies voor elektrische gereedschappen - Gebruik en omgaan met het elektrische gereedschap
a. Overbelast het toestel niet. Gebruik voor uw werk steeds het elektrische gereedschap dat daarvoor bedoeld is. Met het gepaste elektrische materieel werkt u beter en veiliger in het opgegeven vermogensgebied.
b. Gebruik geen elektrisch gereedschap waarvan de schakelaar defect is. En elektrisch gereedschap dat niet meer in of uit kan worden geschakeld is gevaarlijk en moet worden hersteld.
c. Verwijder de stekker uit de contactdoos en/of verwijder de accu voordat u het gereedschap afstelt, van accessoires verwisselt of het gereedschap wegzet. Deze
voorzorgsmaatregel voorkomt het onbedoeld starten van het elektrische gereedschap.
d. Bewaar niet gebruikte elektrische gereedschappen buiten bereik van kinderen. Laat het toestel niet door personen gebruiken die met dit toestel niet vertrouwd zijn of deze instructies niet hebben gelezen. Elektrische gereedschappen zijn gevaarlijk als ze door onervaren personen worden gebruikt.
e. Onderhoud elektrische gereedschappen zorgvuldig. Controleer of bewegende componenten perfect werken en niet klem zitten, of stukken gebroken of beschadigd zijn zodat het elektrische gereedschap niet meer naar behoren kan werken. Laat beschadigde onderdelen herstellen voordat u het toestel opnieuw gebruikt. Vele ongelukken zijn te wijten aan slecht onderhouden elektrisch gereedschap.
f. Hou uw snijgereedschap scherp en schoon. Zorgvuldig onderhouden snijgereedschap met scherpe snijkanten gaat minder vaak klem gaan zitten en is gemakkelijker te leiden.
g. Gebruik het elektrisch materieel, accessoires, inzetgereedschappen enz. conform de aanwijzingen. Hou rekening met de werkomstandigheden en de te verrichten activiteit. Het gebruik van elektrisch gereedschap voor andere toepassingen dan voorzien door de fabrikant kan gevaarlijke situaties tot gevolg hebben.
Algemene veiligheidsinstructies voor elektrische gereedschappen - Service
a. Laat uw elektrisch gereedschap enkel door gekwalifi ceerd vakpersoneel en enkel met originele wisselstukken herstellen. Zodoende is verzekerd dat de veiligheid van het elektrische gereedschap behouden blijft.
Algemene veiligheidsinstructies voor montage-inrichtingen
WAARSCHUWING! Lees alle veiligheidsinstructies en aanwijzingen die met de montage-inrichting of het elektrisch gereedschap werden geleverd.
Nalatigheden bij de inachtneming van de veiligheidsinstructies en aanwijzingen kunnen een elektrische schok, brand en/of zware verwondingen tot gevolg hebben.
NL
Bewaar alle veiligheidsinstructies en aanwijzingen voor de toekomst.
Het in de veiligheidsinstructies gehanteerde begrip 'elektrisch gereedschap' heeft betrekking op gereedschappen die op elektrische stroom (met netkabel) of op een accu (zonder netkabel) werken.
Trek de stekker uit de contactdoos en/of verwijder de accu, voordat u instellingen uitvoert aan het apparaat of toebehoren vervangt. Onopzettelijke start van elektrische gereedschappen is de oorzaak van menig ongeval.
Zet vóór de montage van het elektrisch gereedschap de montage-inrichting juist ineen. Juiste montage is belangrijk om het risico van dichtklappen te verhinderen.
Bevestig het elektrisch gereedschap veilig aan de montage-inrichting, voordat u het gebruikt.
Als het elektrisch gereedschap wegglijdt op de montage-inrichting, dan kunt u de controle daarover verliezen.
Zet de montage-inrichting op een vaste, vlakke en horizontale ondergrond.
Wanneer de montage-inrichting kan wegglijden of wankelen, dan kan het elektrisch gereedschap niet gelijkmatig en veilig worden geleid.
Gebruik de montage-inrichting alleen voor het slijp- en graveergereedschap BT-SG 164 en niet voor andere gereedschappen of andere doeleinden.
Veiligheidsinstructies voor alle toepassingen
Algemene veiligheidsinstructies voor het slijpen, schuren met zandpapier, werkzaamheden met draadborstels, polijsten en doorslijpschijven:
a) Dit elektrisch gereedschap moet worden ingezet als slijper, schuurmachine met zandpapier, draadborstel, polijstmachine en doorslijpmachine. Neem alle veiligheidsinstructies, aanwijzingen, voorstellingen en gegevens in acht die u met het gereedschap krijgt. Wanneer u de volgende instructies niet in acht neemt, dan kunnen een elektrische schok, brand en/of ernstige verwondingen het gevolg zijn.
b) Gebruik geen toebehoren dat niet door de fabrikant speciaal voor dit elektrisch gereedschap is voorzien of aanbevolen. Als u het toebehoren aan uw elektrisch gereedschap kunt bevestigen, dan garandeert
dat nog geen veilige inzet.
c) Het toegelaten toerental van het inzetgereedschap moet minstens even hoog zijn als het maximum toerental vermeld op het elektrisch gereedschap. Toebehoren dat sneller draait dan toegelaten kan breken en in het rond vliegen.
d) Buitendiameter en dikte van het inzetgereedschap moeten overeenkomen met de afmetingen van uw elektrisch gereedschap. Gereedschappen met verkeerde afmetingen kunnen niet voldoende afgeschermd of gecontroleerd worden.
e) Slijpschijven, fl enzen, schuurschijven of ander toebehoren moeten nauwkeurig passen op de slijpspil van uw elektrisch gereedschap. Inzetgereedschappen die niet nauwkeurig passen op de slijpspil van het elektrisch gereedschap, draaien ongelijkmatig, trillen erg sterk en kunnen tot verlies van de controle leiden.
f) Op een doorn gemonteerde schijven, slijpcilinders, snijgereedschappen of ander toebehoren moeten volledig in de span-tang of de spanhouder worden gezet. Het 'uitstekende' resp. vrij liggende deel van de doorn tussen slijplichaam en span-tang of spanhouder moet minimaal zijn. Als de doorn niet voldoende wordt gespan-nen of als het slijplichaam te ver uitsteekt, dan kan het gereedschap loskomen en met hoge snelheid worden uitgeworpen.
g) Gebruik geen beschadigde gereedschappen. Controleer vóór elk gebruik inzetgereedschappen zoals slijpschijven op afsplinteringen en scheuren, schuurschijven op scheuren, slijtage of sterke afslijting, draadborstels op losse of gebroken draden. Als het elektrisch gereedschap of het erin gezette gereedschap op de grond valt, controleer dan of het gereedschap beschadigd is of gebruik een onbeschadigd gereedschap. Als u het gereedschap gecontroleerd en erin gezet heeft, moeten uzelf en andere personen in de buurt zich buiten het bereik van het roterende gereedschap ophouden en laat u het apparaat een minuut lang draaien met maximum toerental. Beschadigde gereedschappen breken meestal binnen deze periode.
h) Draag een persoonlijke beschermende uitrusting. Gebruik al naargelang de toepassing een volledige gezichtsbescherming, oogbescherming of een
NL
veiligheidsbril. Draag indien aangewezen een stofmasker, gehoorbescherming, beschermende handschoenen of een speciale schort, die kleine slijp- en materiaaldeeltjes uit uw buurt houden. De ogen moeten worden beschermd tegen rondvliegende vreemde deeltjes, die bij verschillende toepassingen vrijkomen. Een stof- of een ademhalingsmasker moet het bij de toepassing vrijkomende stof fi Iteren. Wanneer u lang bent blootgesteld aan hard lawaai, kunt u gehoorverlies oplopen.
i) Let bij andere personen op een veilige afstand tot uw werkplek. ledereen die binnen het werkgebied komt, moet een persoonlijke beschermende uitrusting dragen. Afgebroken stukken van het werkstuk of gebroken inzetgereedschappen kunnen wegvliegen en verwondingen veroorzaken, ook buiten het directe werkterrein.
j) Houd het apparaat vast aan de geïsoleerde oppervlakken van de greep, wanneer u werkzaamheden verricht waarbij het inzetgereedschap verborgen stroomleidingen of de eigen netkabel kan raken. Het contact met een spanningvoerende leiding kan ook spanning op de metalen delen van het apparaat zetten, die leidt tot een elektrische schok.
k) Houd het elektrisch gereedschap bij het starten altijd goed vast. Bij het aanlopen tot het volle toerental kan het reactiemoment van de motor ertoe leiden dat het elektrisch gereedschap zich verdraait.
I) Gebruik indien mogelijk spantangen om het gereedschap te fi xeren. Houd nooit een klein werkstuk in de ene hand en het elektrisch gereedschap in de andere, terwijl u het gebruikt. Door het vastspannen van kleine werkstukken heeft u beide handen vrij om het elektrisch gereedschap beter te controleren. Bij het doorsnijden van ronde werkstukken zoals houten pluggen, stangen of buizen neigen deze ertoe om weg te rollen, waardoor het gereedschap vastgeklemd kan raken en naar u toe kan worden geslingerd.
m) Houd de aansluitkabel weg van draaiende gereedschappen. Als u de controle over het apparaat verliest, dan kan de netkabel doorgesneden of gegrepen worden en uw hand of uw arm in het draaiende gereedschap vastra-ken.
n) Leg het elektrisch gereedschap pas neer, nadat het erin gezette gereedschap helemaal tot stilstand is gekomen. Het zich
draaiende inzetgereedschap kan in contact komen met het vlak, waardoor u de controle over het gereedschap kunt verliezen.
o) Draai na het vervangen van gereedschappen of na instellingen aan het apparaat de moeren van de spantang, de klauwplaat of andere bevestigingselementen vast aan. Losse bevestigingselementen kunnen zich onverwacht verplaatsen en tot verlies van de controle leiden; onbevestigde roterende componenten worden met geweld eruit geslingerd.
p) Laat het elektrisch gereedschap niet draaien terwijl u het draagt. Uw kieding kan door toevallig contact met het zich draaiende gereedschap worden gegrepen, en het inzetgereedschap zich in uw lichaam boren.
q) Reinig regelmatig de ventilatiespleten van uw elektrisch gereedschap. De ventilator van de motor trekt stof aan dat in het huis terechtkomt, en een sterke ophoping van metaalstof kan elektrische gevaren veroorzaken.
r) Gebruik het elektrisch gereedschap niet in de buurt van brandbare materialen.
Vonken kunnen deze materialen ontsteken.
s) Gebruik geen gereedschappen waar-
voor vloeibare koelmiddelen vereist zijn.
Het gebruik van water of andere vloeibare
koelmiddelen kan tot een elektrische schok
leiden.
Overige veiligheidsinstructies voor alle toe-passingen
Terugslag en bijhorende veiligheidsinstructies
Terugslag is de plotselinge reactie als gevolg van een vasthakend of geblokkeerd draaiend inzetgereedschap, zoals slijpschijf, schuurschijf, draadborstel enz. Vastgeraakt raken of blokkeren leidt tot een abrupte stop van het inzetgereedschap. Daardoor wordt een ongecontroleerd elektrisch gereedschap op het punt van blokkering versneld tegen de draairichting van het inzetgereedschap. Wanneer bijv. een slijpschijf in het werkstuk blijft haken of blokkeert, dan kan de rand van de slijpschijf die in het werkstuk zit, gevangen raken en daardoor de slijpschijf doen breken of een terugslag veroorzaken. De slijpschijf beweegt dan naar de bedieningspersoon toe of weg van hem, al naargelang de draairichting van de schijf op de blokkeerplaats. Hierbij kunnen slijpschijven ook breken.
NL
Een terugslag is het gevolg van een verkeerd of foutief gebruik van het elektrisch gereedschap. Dit kan door gepaste voorzorgsmaatregelen als volgt worden voorkomen.
a) Houd het elektrisch gereedschap goed vast en breng uw lichaam en uw armen in een positie waarin u de terugslagkrachten kunt opvangen. Gebruik, indien voorhanden, altijd de extra handgreep om de grootst mogelijke controle over terugslagkrachten of reactiemomenten te behouden bij het opstarten. De bedieningspersoon kan door gepaste voorzorgsmaatregelen de terugstoot- en reactiekrachten meester zijn.
b) Werk bijzonder voorzichtig in de buurt van hoeken, scherpe randen enz. Verhinder dat gereedschappen terugspringen van het werkstuk en vastgeklemd raken. Het roterende inzetgereedschap neigt er bij hoeken, scherpe randen of wanneer het terugstuit toe om vastgeklemd te raken. Dit veroorzaakt verlies van de controle of terugslag.
c) Gebruik geen getand zaagblad. Zulke inzetgereedschappen veroorzaken vaak een terugslag of het verlies van de controle over het elektrisch gereedschap.
d) Leid het inzetgereedschap altijd in dezelfde richting in het materiaal als die waarin de snijkant het materiaal verlaat (dus in dezelfde richting waarin de spanen worden uitgeworpen). Als het elektrisch gereedschap in de verkeerde richting wordt geleid, dan breekt de snijkant van het inzetgereedschap uit het werkstuk, waardoor het gereedschap in deze aanzetrichting wordt getrokken.
e) Span het werkstuk bij het gebruik van draaivijlen, doorslijpschijven, freesgereedschappen met hoge snelheid of freesgereedschappen van hardmetaal altijd vast. Reeds bij geringe kanteling in de groef raken deze gereedschappen vastgeklemd en kunnen ze een terugslag veroorzaken. Als een doorslijpschijf blijft vasthaken breekt deze gewoonlijk. Als draaivijlen, freesgereedschappen met hoge snelheid of freesgereedschappen van hardmetaal blijven vasthaken, dan kan het gereedschap uit de groef springen en het verlies van de controle over het elektrische gereedschap tot gevolg hebben.
Aanvullende veiligheidsinstructies voor het schuren en doorslijpen
Bijzondere veiligheidsinstructies voor het schuren en doorslijpen.
a) Gebruik uitsluitend de slijplichamen die zijn toegelaten voor uw elektrisch gereedschap, en deze alleen voor de aanbevolen toepassingen. Voorbeeld: schuur nooit met het zijvlak van een doorslijpschijf. Doorslijpschijven zijn bedoeld om met de rand van de schijf materiaal af te slijpen. Zijdelingse krachtinwerking op deze slijplicamen kan de schijf doen breken.
b) Gebruik voor conische en rechte slijp-
stiften met schroefdraad alleen onbe-
schadigde doornen van de juiste grootte
en lengte, zonder inspringende hoeken
aan de kraag. Geschikte doornen verminderen
den de mogelijkheid van een breuk.
c) Vermijd het blokkeren van de doorslijpschijf of een te hoge aandrukkracht. Voer geen bovenmatig diepe sneden uit. Een overbelasting van de doorslijpschijf verhoogt de belasting daarvan en de gevoeligheid voor het kantelen of blokkeren en bijgevolg de mogelijkheid van een terugslag of breuk van het slijpelement.
d) Mijd met uw hand het gebied voor en achter de roterende doorslijpschijf. Als u de doorslijpschijf in het werkstuk van uw hand weg beweegt, dan kan het elektrisch gereedschap in geval van een terugslag met de draaiende schijf rechtstreeks naar u toe worden geslingerd.
e) Indien de doorslijpschijf vastgeklemd raakt of u het werk onderbreekt, schakel dan het apparaat uit en houd het rustig vast, tot de schijf tot stilstand is gekomen. Probeer nooit de nog draaiende doorslijpschijf uit de snede te trekken, anders kan er een terugslag volgen. Ga na waarom het gereedschap vastgeklemd raakte en verhelp de oorzaak.
f) Schakel het elektrisch gereedschap niet weer in, zolang het zich in het werkstuk bevindt. Laat de doorslijpschijf eerst zijn volle toerental bereiken, voordat u voorzichtig doorgaat met snijden. Anders kan de schijf vast blijven haken, uit het werkstuk springen of een terugslag veroorzaken.
g) Ondersteun platen of grote werkstukken om het risico van een terugslag door een vastgeklemde doorslijpschijf te verminderen. Grote werkstukken kunnen onder hun
NL
eigen gewicht doorbuigen. Het werkstuk moet aan weerskanten van de schijf worden ondersteund, zowel in de buurt van de doorslijpsnede als aan de rand.
h) Wees bijzonder voorzichtig bij invallende sneden in bestaande muren of andere blinde bereiken. De invallende doorslijpschijf kan bij het snijden in gas- of waterleidingen, elektrische leidingen of andere objecten een terugslag veroorzaken.
Aanvullende veiligheidsinstructies voor het werken met draadborstels
Bijzondere veiligheidsinstructies voor het werken met draadborstels
a) Houd er rekening mee dat de draadborstel tijdens het gewone gebruik stukken draad verliest. Overbelast de draden niet door een te hoge aandruikkracht. Wegvliegende stukken draad kunnen heel gemakkelijk door dunne kleding of de huid dringen.
b) Laat borstels vóór de inzet minstens één minuut met werksnelheid draaien. Zorg ervoor dat er op dat moment geen andere persoon voor of in dezelfde lijn met de borstel staat. Tijdens de inlooptijd kunnen losse stukken draad wegvliegen.
c) Richt de roterende draadborstel van u weg. Bij werkzaamheden met deze borstels kunnen kleine deeltjes en minuscule stukken draad met hoge snelheid wegvliegen en door de huid dringen.
Overige bijzondere veiligheidsinstructies voor het doorslijpen
a) Vermijd het blokkeren van de doorslijpschijf of een te hoge aandrukkracht. Voer geen bovenmatig diepe sneden uit. Een overbelasting van de doorslijpschijf verhoogt de belasting daarvan en de gevoeligheid voor het kantelen of blokkeren en bijgevolg de mogelijkheid van een terugslag of breuk van het slijpelement.
b) Mijd het gebied voor en achter de draaiende doorslijpschijf. Als u de doorslijpschijf in het werkstuk van u weg beweegt kan in geval van een terugstoot het elektrisch gereedschap met de draaiende schijf rechtstreeks naar u toe worden geslingerd.
c) Indien de doorslijpschijf vastgeklemd raakt of u het werk onderbreekt, schakel dan het apparaat uit en houd het rustig vast, tot de schijf tot stilstand is gekomen. Probeer nooit de nog draaiende
doorslijpschijf uit de snede te trekken, anders kan er een terugslag volgen. Ga na waarom het gereedschap vastgeklemd raakte en verhelp de oorzaak.
d) Schakel het elektrisch gereedschap niet weer in, zolang het zich in het werkstuk bevindt. Laat de doorslijpschijf eerst zijn volle toerental bereiken, voordat u voorzichtig doorgaat met snijden. Anders kan de schijf vast blijven haken, uit het werkstuk springen of een terugslag veroorzaken.
e) Ondersteun platen of grote werkstukken om het risico van een terugslag door een vastgeklemde doorslijpschijf te verminderen. Grote werkstukken kunnen onder hun eigen gewicht doorbuigen. Het werkstuk moet aan weerskanten van de schijf worden ondersteund, zowel in de buurt van de doorslijpsnede als aan de rand.
f) Wees bijzonder voorzichtig bij 'zaks-neden' in bestaande muren of andere blinde bereiken. De invallende doorslijpschijf kan bij het snijden in gas- of waterleidingen, elektrische leidingen of andere objecten een terugslag veroorzaken.
Aanvullende veiligheidsinstructies voor het schuren met zandpapier
a) Gebruik geen te grote schuurbladen, maar neem de informatie van de fabrikant omtrent de grootte van schuurbladen in acht. Schuurbladen die uitsteken over de slijpschijf kunnen verwondingen veroorzaken of ertoe leiden dat het apparaat blokkeert. Of dat de schuurbladen scheuren of een terugslag veroorzaken.
Bijzondere veiligheidsinstructies voor het polijsten
a) Zorg ervoor dat er geen delen van de polijstkap, met name bevestigingssnoeren, los zitten. Berg de bevestigingssnoeren op of kort deze in. Losse, meedraaiende bevestigingssnoeren kunnen uw vingers grijpen of verstrikt raken in het werkstuk.
Elektrische veiligheid
Neem bij het gebruiken van elektrische machines altijd de plaatselijke veiligheidsvoorschriften met betrekking tot brandgevaar, elektrische schokken en verwondingen in acht. Lees naast de volgende instructies eveneens de veiligheidsvoorschriften bij het betreff ende speciale onderdeel.
Controleer altijd of uw netspanning overeenkomt met die vermeld op het typeplaatje.
NL
De machine is randgeaard; er hoeft dus geen aardgeleider te worden aangesloten.
Waarschuwing
Wanneer de aansluitleiding wordt beschadigd, dan moet deze door de fabrikant of een vertegenwoordiger van diens klantendienst worden vervangen om gevaren voor de veiligheid te vermijden.
Gebruik van verlengkabels
Gebruik alleen verlengkabels conform de voorschriften, die geschikt zijn voor het vermogen van de machine. De aders moeten een minimum diameter van 1,5 mm2 bezitten. Als de kabel op een haspel zit, dan moet deze volledig worden afgerold.
Overige machinespecifi eke veiligheidsinstructies
a) Gebruik voor conische en rechte slijpstiften alleen onbeschadigde doornen van de juiste grootte en lengte, zonder inspringende hoek aan de kraag. Geschikte doornen verminderen de mogelijkheid van een breuk.
b) Laat borstels vóór de inzet minstens één minuut met werksnelheid draaien. Let erop dat binnen deze tijd geen andere personen voor of in dezelfde lijn met de borstel staan. Tijdens de inlooptijd kunnen losse stukken draad wegvliegen.
Gebruik geen te lange inzetgereedschappen. Deze mogen niet meer dan 22 mm uitsteken. Beveilig het werkstuk. Alleen werkstukken die zijn gefi xeerd met klemmen of bankschroeven zijn voldoende beveiligd.
Restrisico's
Ook bij doelmatige inzet van het gereedschap blijft altijd een zeker restrisico bestaan, dat niet kan worden uitgesloten. Uit het type en de constructie van het gereedschap kunnen de volgende potentiële gevaren worden afgeleid:
- Contact met de onbeschermde slijpstift (snijwond)
- Grijpen in de nog draaiende slijpstift (snijwond)
- Wegslingeren van delen van de slijpstift (snijwond of kneuzing)
- Wegslingeren van delen van het te bewerken materiaal (snijwond of kneuzing)
- Brandgevaar door rondvliegende vonken
- Beschadiging van het gehoor, wanneer er geen voorgeschreven gehoorbescherming
wordt gedragen (gehoorverlies)
- Inademen van slijpdeeltjes van materiaal en slijpstift
Als de aanwijzingen in uw gebruiksaanwijzing niet in acht worden genomen, dan kunnen door on- deskundig gebruik andere restrisico's ontstaan.
2. Beschrijving van het gereedschap en leveringsomvang
2.1 Beschrijving van het gereedschap (fi g. 1-11)
- Houder voor spantang
- Greepring
- Knop voor spilarrêt
- Elektronische toerentalinstelling
- Ophanging
- Aan/Uit-schakelaar
- Spantangsleutel
- Spantang
- Spantang van de fl exibele as
- Huls
- Binnenas
- Greepring van de fl exibele as
- Statiefbuis
- Statiefvoet
- Houder
- Flexibele as
- Opzetstuk om tegels te snijden
- Vastzetschroef
- Maatinstelling
2.2 Leveringsomvang
- Open de verpakking en neem het toestel voorzichtig uit de verpakking.
- Verwijder het verpakkingsmateriaal alsmede verpakkings-/transportbeveiligingen (indien aanwezig).
- Controleer of de leveringsomvang compleet is.
- Controleer het toestel en de accessoires op transportschade.
- Bewaar de verpakking indien mogelijk tot het verloop van de garantieperiode.
- Controleer het apparaat na het uitpakken op volledigheid en eventuele transportschade – om gevaren te vermijden. Gebruik het in geval van twijfel niet, maar neem dan contact op met onze klantendienst. Het service-adres vindt u in onze garantievoorwaarden op de garantiekaart.
NL
Gevaar!
Het toestel en het verpakkingsmateriaal zijn geen speelgoed voor kinderen! Kinderen mogen niet met plastic zakken, folies en kleine stukken spelen! Er bestaat inslik- en verstikkingsgevaar!
• 1x multifunctioneel werktuig
• 1x flexibele as
• 1x statief
• 1x spantangsleutel
• 40x accessoires
• 1x opzetstuk om tegels te snijden
• 1x tegelfrees
1x koffer
• 1x originele gebruiksaanwijzing
De multifunctioneel werktuig dient om hout, metaal en kunststof in de modelbouw, op de werkplaats en in de huishouding te boren, schuren, ontbramen, polijsten, graveren, snijden, frezen en schoon te maken. Gebruik het gereedschap en de accessoires enkel voor de beschreven toe-passingen.
De machine mag slechts voor werkzaamheden worden gebruikt waarvoor hij bedoeld is. Elk daarboven uitgaand gebruik is niet doelmatig. Voor daaruit voortvloeiende schade of letsel van welke aard dan ook is de gebruiker/bediener, niet de fabrikant, aansprakelijk.
Wij wijzen erop dat onze apparaten overeenkomstig hun bestemming niet ontworpen zijn voor commercieel, ambachtelijk of industrieel gebruik. Wij zijn niet aansprakelijk indien het apparaat in ambachtelijke of industriële bedrijven alsmede bij gelijk te stellen activiteiten wordt gebruikt.
De geluids- en vibratiewaarden werden bepaald volgens EN 60745-2-23.
De opgegeven trillingsemissiewaarde is gemeten volgens een genormaliseerde testprocedure en kan worden gebruikt om apparaten onderling te vergelijken.
De vermelde trillingsemissiewaarde kan ook worden gebruikt om vóór begin van de werkzaamheden de blootstelling te beoordelen.
WAARSCHUWING! De trillingsemissiewaarde kan tijdens het daadwerkelijke gebruik van het apparaat afwijken van de opgegeven waarde, afhankelijk van de manier waarop het apparaat wordt ingezet. Het is noodzakelijk om veiligheidsmaatregelen ter bescherming van de bediener vast te leggen die berusten op een inschatting van de blootstelling tijdens de werkelijke gebruiksvoorwaarden (hierbij moet rekening worden gehouden met alle aandelen van de bedrijfscyclus, bijvoorbeeld tijden waarin het apparaat is uitgeschakeld, en tijden waarin het weliswaar is ingeschakeld, maar loopt zonder belasting).
Schuren
Geluidsdrukniveau L _pA 67 dB (A)
Onzekerheid K_pA .....4 dB
Geluidsvermogen L_WA 78 dB (A)
Onzekerheid K _WA 4 dB
Draag een gehoorbeschermer.
Lawaai kan aanleiding geven tot gehoorverlies.
NL
Totale vibratiewaarden (vectorsom van drie richtingen) bepaald volgens EN 60745.
Schuren
Trillingsemissiewaarde a_n=2,5 m/s^2 Onzekerheid K = 1,5 m/s ^2
Beperk de geluidsontwikkeling en vibratie tot een minimum!
- Gebruik enkel intacte toestellen.
- Onderhoud en reinig het toestel regelmatig.
- Pas uw manier van werken aan het toestel aan.
• Overbelast het toestel niet.
• Laat het toestel indien nodig nazien. - Schakel het toestel uit als het niet wordt gebruikt.
• Draaghandschoenen.
5. Vóór inbedrijfstelling
Controleer of de gegevens vermeld op het ken- plaatje overeenkomen met de gegevens van het stroomnet alvorens het gereedschap aan te sluiten.
Waarschuwing!
Verwijder altijd de netstekker uit het stopcontact voordat u het gereedschap anders afstelt.
Aanbrengen en verwijderen van accessoires (fi g. 2)
Druk op de knop van het spilarrêt (3) en houd hem vast. (LET OP: De knop kan onder bepaalde omstandigheden pas worden ingedrukt als de spil iets wordt gedraaid). Met de spantangsleutel (4) kunt u de houder voor de spantang (1) tegen de klok in losdraaien. Zet de gewenste accessoire erin. Houd het spilarrêt vast, terwijl u met de spantangsleutel de spantang met de klok mee aandraait (niet te vast).
Bedien het spilarrêt nooit bij lopende motor. Het apparaat kan anders beschadigd worden.
Aanwijzing: In de toestand bij levering is in het multifunctionele gereedschap een spantang (2) met een diameter van 3,2 mm gemonteerd. Indien u accessoires met een schachtdiameter van 2,4 mm wilt gebruiken, dan moet de spantang worden vervangen. Schroef daarvoor de spantanghouder (1) helemaal eraf, trek de spantang eruit en vervang hem door de meegeleverde spantang met een diameter van 2,4 mm. Schroef nu de spantanghouder (1) weer erop. Op dezelfde manier kan ook de spantang in de fl exibele as worden vervangen.
6. Bediening
Fig. 2
Schakel het apparaat in met de Aan/Uit-schakelaar (6). Het toerental van het multifunctioneel werktuig kan met behulp van de elektronische toerentalinstelling (4) worden geregeld door voor een hoger toerental de „+“ toets of voor een lager toerental de „-“ toets in te drukken.
Leg het apparaat niet neer, terwijl de motor nog loopt.
Te hoge belasting bij te lage snelheid van het multifunctioneel werktuig kan tot oververhitting van de motor leiden.
Leg de machine niet op een stoffi g oppervlak, aangezien er stof kan binnendringen in de machine.
Vasthouden en leiden van het gereedschap (fi g. 3)
- Om precies te werken (graveren): potloodstand (A).
- Voor oneffen werkzaamheden (slijpen): schilmesstand (B).
- Wanneer u het gereedschap parallel ten opzichte van het oppervlak van het werkstuk moet houden (bijv. bij inzet van een doorslijpschijf): golfclubstand met beide handen (C).
Bedien het spilarrêt nooit bij lopende motor. Het apparaat of de fl exibele as kunnen anders beschadigd raken. - Schroef de zwarte greepring (2) tegen de klok in van het multifunctioneel werktuig af en bewaar hem.
- Monteer de flexibele as op het multifunctioneel werktuig, waarbij de binnenas (11) in de spantang moet worden gezet. Draai eerst de spantanghouder en dan de grijze ring van de flexibele as (16) op het multifunctioneel werktuig met de klok mee vast.
- Zet nu het gewenste toebehoren in de span-tang (9) van de flexibele as.
- Schuif voor het arrêteren de zwarte huls (10) aan de flexibele as terug.
- Open met de spantangsleutel de spantang-
houder aan de flexibele as, zet het toebehoren erin en schroef de spantanghouder weer vast.
Waarschuwing
Houd de zwarte huls (10) stevig vast, voordat u het schuur- en graveergereedschap inschakelt.
Statief voor het multifunctioneel werktuig (fi g. 4)
- Schroef de statiefbuis (13) in de statiefvoet (14).
Aanwijzing: Al naargelang de gewenste bevestiging aan een horizontaal of verticaal vlak kunt u de statiefbuis in twee verschillende standen in de statiefvoet zetten en met de moer eraan schroeven. - Schroef de statiefvoet (14) aan de rand van een werkbank of werktafel vast, waarvan de dikte maximaal 55 mm mag bedragen.
- Het statief is in de hoogte verstelbaar. Maak de bovenste buis van het statief los door hem naar links te draaien. Trek de buis tot aan de grootste hoogte eruit en arrêteer hem weer door hem naar rechts te draaien.
- De houder (15) is eveneens in de hoogte verstelbaar; hiervoor draait u de zwarte knop naar links. Nadat u de houder heeft ingesteld op de juiste hoogte, draait u de knop in omgekeerde richting weer vast.
- Bevestig het multifunctioneel werktuig aan de houder (15) van het statief. Deze houder kan 360° worden gedraaid.
Waarschuwing
Wanneer u met het statief werkt, hang dan het multifunctioneel werktuig altijd zo aan de statief-buis (13), dat de Aan/Uit-schakelaar (6) in uw richting wijst, om het multifunctioneel werktuig in geval van nood uit te kunnen schakelen.
Aanwijzingen voor de selectie van het gereedschapstoerental
Oefen altijd aan een proefstuk om het juiste toebehoren en het juiste toerental te kiezen.
- Gebruik lage toerentallen (vanwege de warmteontwikkeling) bij kunststof en werkstukken met een laag smeltpunt.
- Gebruik lage toerentallen (vanwege mogelijke beschadigingen van de borstel) bij reinigingsen polijstwerkzaamheden.
- Gebruik het maximale toerental voor de bewerking van ijzer of staal.
- De toerentallen worden elektronisch ingesteld en weergegeven op het LCD display.
- In de volgende tabellen is het toerental vermeld in de vorm van selectiegetallen.
Tip bij het frezen: Door het gereedschap te bevochtigen met paraffi ne of een ander geschikt smeermiddel wordt verhinderd, dat de spanen aan de snijvlakken hechten.
Slijpstenen (fi g. 5)
Span de wetsteen vast in! Gebruik hiervoor een bankschroef of een gelijkaardig gereedschap, om verwondingen te vermijden.
Wanneer u slijpstenen voor de eerste keer gebruikt, dan moeten deze altijd eerst met behulp van de quadervormige wetsteen worden vlakgeschaffd. Leid daarvoor de slijpsteen bij ingeschakelde machine langzaam naar de wetsteen toe. Bij het slijpen van de beide slijpelementen worden oneff enheden aan de omtrek van de slijpsteen geëlimineerd. Met de wetsteen kan de slijpsteen bovendien speciaal worden gevormd. Geschikt voor het slijpen en ontbramen van metaal en kunststof.
Materiaal Toerental ca.
Steen, schelp 11
Staal 30
Aluminium, messing 20
Kunststof 11
Viltschijven (fi g. 6)
Het toebehoren van vilt moet op de meegeleverde as worden gemonteerd. Geschikt voor het polijsten van messing, zink, koper enz.
Materiaal Toerental ca.
Staal 30
Aluminium, messing 20
Kunststof 30
Slijpringen en -schijven (fi g. 7)
Slijpringen zijn voor het slijpen van hout en kunst- stof.
Slijpschijven zijn voor het reinigen en scherpslijpen van messen en gereedschappen.
Materiaal Toerental ca.
Hout 35
Staal 11
Aluminium, messing 20
Kunststof 11
NL
Roestvrij stalen en niet metalen borstels (fi g. 8)
Voor het reinigen van steen, metaal, aluminium enz.
Materiaal Toerental ca.
Steen, schelp 20
Aluminium, messing 20
Frees, graveerpunt en boor (fi g. 9)
Frezen voor het frezen van kunststof en hout. Graveerpunt voor het graveren van kunststof en hout. Boren voor het boren van non-ferrometalen, hout en kunststof.
Materiaal Toerental ca.
Steen, schelp 20
Aluminium, messing 35
Kunststof 11
Doorslijpschijf (fi g. 10)
Voor het snijden van metalen en kunststoff en.
Materiaal Toerental ca.
Staal 30
Aluminium, messing 20
Kunststof 30
Opzetstuk om tegels te snijden (fi g. 11)
Met behulp van een speciaal opzetstuk kan het multifunctioneel werktuig ook worden ingezet voor het snijden van tegels (de speciale tegelfrees is meegeleverd). Daarmee is het multifunctioneel werktuig bijzonder goed geschikt voor het uitsnijden van speciale vormen uit keramische tegels (gaten voor stopcontacten enz.).
- Schroef de zwarte greepring (fig. 1, pos. 2) tegen de klok in van het multifunctioneel werktuig af en bewaar hem.
- Schroef het opzetstuk om tegels te snijden (17) op het apparaat.
- Voor de instelling van de juiste werkdiepte draait u de vastzetschroef (18) los en verschuift u de voet van het opzetstuk om tegels te snijden op de gewenste maat (19).
• Draai dan de vastzetschroef (18) weer aan.
7. Vervanging van de netaansluitleiding
Gevaar!
Als de netaansluiteiding van dit apparaat beschadigd wordt, dan moet hij door de fabrikant of diens klantendienst of door een gelijkwaardig gekwalifi ceerde persoon vervangen worden, om gevaren te vermijden.
8. Reiniging, onderhoud en bestellen van wisselstukken
Gevaar!
Trek vóór alle schoonmaakwerkzaamheden de netstekker uit het stopcontact.
8.1 Reiniging
- Hou de veiligheidsinrichtingen, de ventilatiespleten en het motorhuis zo veel mogelijk vrij van stof en vuil. Wrijf het apparaat met een schone doek af of blaas het met perslucht bij lage druk schoon.
- Het is aan te bevelen om het apparaat onmiddellijk na elk gebruik schoon te maken.
- Maak het apparaat regelmatig met een vochtige doek en wat zachte zeep schoon. Gebruik geen reinigings- of oplosmiddelen; die zouden de kunststof delen van het apparaat kunnen aantasten. Zorg ervoor dat geen water binnen in het apparaat terecht kan komen. Het binnendringen van water in een elektrische apparaat verhoogt het risico van een elektrische schok.
8.2 Koolborstels
Bij bovenmatige vonkvorming laat u de koolborstels door een bekwame elektricien nazien. Let op! De koolborstels mogen enkel door een bekwame elektricien worden vervangen.
8.3 Onderhoud
In het toestel zijn er geen andere te onderhouden onderdelen.
NL
8.4 Bestellen van wisselstukken:
Gelieve bij het bestellen van wisselstukken volgende gegevens te vermelden:
• Type van het toestel
• Artikelnummer van het toestel
• Ident-nummer van het toestel
- Wisselstuknummer van het benodigd stuk Actuele prijzen en info vindt u terug onder www.Einhell-Service.com
9. Verwijdering en recyclage
Het toestel bevindt zich in een verpakking om transportschade te voorkomen. Deze verpakking is een grondstof en bijgevolg herbruikbaar of kan naar de grondstofkringloop worden teruggevo- erd. Het toestel en zijn accessoires bestaan uit diverse materialen, zoals b.v. metaal en kunststof. Defecte toestellen horen niet thuis in het huisvuil. Om zich van het toestel naar behoren te ontdoen dient het naar een geschikte verzamelplaats te worden gebracht. Als u geen verzamelplaats kent gelieve u dan bij de gemeente te informeren.
10. Opbergen
Bewaar het toestel en de accessoires op een donkere, droge en vorstvrije plaats die voor kinderen ontoegankelijk is. De optimale opbergtemperatuur ligt tussen 5°C en 30°C. Bewaar het elektrische gereedschap in de originele verpakking.
Enkel voor EU-landen
Elektrisch gereedschap hoort niet bij het huisvuil thuis!
Volgens de Europese richtlijn 2012/19/EG op afgedankte elektrische en elektronische toestellen en omzetting in nationaal recht dienen afgedankte elektrische gereedschappen afzonderlijk te worden verzameld en milieuvriendelijk te worden gerecycleerd.
Recyclagealternatief i.p.v. het toestel terug te sturen:
De eigenaar van het elektrische toestel is alternatief verplicht, i.p.v. het toestel terug te sturen, mede te werken bij de behoorlijke recyclage in geval hij zich van het eigendom ontdoet. Het afgedankte toestel kan hiervoor ook bij een verzamelplaats worden afgegeven die voor een verwijdering als bedoeld in de wetgeving in zake recyclage en afvalverwerking zorgt. Hieronder vallen niet bij de afgedankte toestellen gevoegde accessoires en hulpmiddelen zonder elektrische componenten.
Nadruk of andere reproductie van documentatie en geleidepapieren van de producten, geheel of gedeeltelijk, enkel toegestaan mits uitdrukkelijke toestemming van Einhell Germany AG.
Technische wijzigingen voorbehouden
NL
11. Verhelpen van fouten
Als bijvoorbeeld na slijtage van een onderdeel een fout optreedt, gelieve dan contact op te nemen met het op het garantiebewijs vermelde service-adres. Aan het einde van deze handleiding vindt u een overzicht van de delen die besteld kunnen worden.
WAARSCHUWING Het gebruik van andere dan in deze bedieningshandleiding aanbevolen accessoires of hulpapparatuur kan een verwondingsgevaar inhouden. Gebruik enkel originele wisselstukken.
Beschadigde schakelaars dienen door een klantendienst-werkplaats te worden vervangen. Gebruik geen elektrische gereedschappen, waarvan de schakelaar niet kan worden in- en uitgeschakeld.
Als een vervanging van de aansluitkabel vereist is, dan moet dit worden uitgevoerd door de fabrikant of zijn vertegenwoordiger, om veiligheidsrisico's te vermijden.
| Storing Mogelijke oorzaak Verhelpen | ||
| Verhit raken van de motor. | De ontluchtingsspleten zitten verstopt of zijn vervuild. | Maak de ontluchtingsspleten schoon. |
| De motor is defect. Neem contact op met de klantendienst. | ||
| Het ingeschakelde apparaat werkt niet. | Breuk in de netkabel.Beschadiging van de netschakelaar. | Controleer de netaansluitleiding.Neem contact op met de klantendienst. |
NL
Service-informatie
Wij werken in alle landen die in het garantiebewijs zijn genoemd, samen met competente servicepartners, wier contactgegevens u kunt afleiden uit het garantiebewijs. Deze staan voor alle diensten zoals reparatie, het verschaffen van wisselstukken of slijtdelen of voor de aankoop van verbruiksmaterialen te uwer beschikking.
U moet er rekening mee houden dat bij dit product de volgende delen onderhevig zijn aan een slijtage door gebruik of een natuurlijke slijtage, resp. dat de volgende delen nodig zijn als verbruiksmaterialen.
| Categorie Voorbeeld | |
| Slijstukken* koolborstels, spandoorns, opspandoorns, span-hulzen, fl exibele as | |
| Verbruiksmateriaal/verbruiksstukken* slijpschijven | slijpbanden, frezen, vilten polijst-schijven, boren, slijpstiften, doorslijpschijven, slijptrommels, draadborstels |
| Ontbrekende onderdelen | |
* niet verplicht bij de leveringsomvang begrepen!
Bij gebreken of defecten verzoeken wij u om de fout te melden op het internet onder www.Einhell-Service.com. Gelieve te zorgen voor een nauwkeurige beschrijving van de fout en daarbij in elk geval de volgende vragen te beantwoorden:
• Heeft het toestel reeds eenmaal gewerkt of was het vanaf het begin defect?
- Is u iets opgevallen voordat het defect zich voordeed (symptoom vóór het defect)?
- Welke foutieve werkwijze vertoont het toestel volgens u (hoofdsymptoom)?
Beschrijf deze foutieve werkwijze.
NL
Garantiebewijs
Geachte klant,
onze producten worden onderworpen aan een strenge kwaliteitscontrole. Mocht dit apparaat echter ooit niet naar behoren functioneren, spijt dit ons ten zeerste en vragen u zich te wenden tot onze service-dienst onder het adres vermeld op dit garantiebewijs. Wij staan ook graag telefonisch tot uw dienst via het vermelde servicetelefoonnummer. Voor eisen in verband met het recht garantie geldt het volgende:
-
Deze garantievoorwaarden zijn uitsluitend gericht aan de gebruikers, d.w.z. natuurlijke personen die dit product niet in het kader van hun ambachtelijke noch van een andere zelfstandige activiteit willen gebruiken. Deze garantievoorwaarden regelen aanvullende garantieprestaties, die de hieronder genoemde fabrikant kopers van zijn nieuwe apparaten toezegt in aanvulling tot de wettelijke garantie. Uw wettelijke garantieclaims blijven onaangetast door deze garantie. Onze garantieprestatie is voor u gratis.
-
De garantieprestatie geldt uitsluitend voor gebreken aan een door u aangekocht nieuw apparaat van de hieronder genoemde fabrikant die aantoonbaar berusten op een materiaal- of productiefout, en is naar onze keuze beperkt tot het verhelpen van zulke gebreken aan het apparaat of de vervanging ervan.
Wij wijzen erop dat onze apparaten overeenkomstig hun bestemming niet ontworpen zijn voor commercieel, ambachtelijk of industrieel gebruik. Van een garantiecontract is derhalve geen sprake, als het apparaat binnen de garantieperiode in commerciële, ambachtelijke of industriële bedrijven werd ingezet of aan een daarmee gelijk te stellen belasting werd blootgesteld.
- Van onze garantie zijn uitgesloten:
- Schade aan het apparaat als gevolg van niet-inachtneming van de montagehandleiding of op grond van ondeskundige installatie, als gevolg van niet-inachtneming van de gebruiksaanwijzing (zoals bijv. door aansluiting aan een verkeerde netspanning of stroomsoort) of niet-inachtneming van de onderhouds- en veiligheidsvoorschriften, door blootstelling van het apparaat aan abnormale omgevingsvoorwaarden of door nalatig onderhoud en verzorging.
- Schade aan het apparaat als gevolg van misbruik of ondeskundige toepassingen (zoals bijv. overbelasting van het apparaat of de inzet van niet toegelaten gereedschappen of toebehoren), binnendringen van vreemde voorwerpen in het apparaat (zoals bijv. zand, stenen of stof, transportschade), gebruik van geweld of als gevolg van externe invloeden (zoals bijv. schade door vallen).
- Schade aan het apparaat of aan delen van het apparaat die valt te herleiden tot slijtage als gevolg van gebruik, en als gevolg van normale of andere natuurlijke slijtage.
-
De garantieperiode bedraagt 24 maanden en gaat in op de datum van aankoop van het apparaat. Garantieclaims dienen voor het verloop van de garantieperiode binnen de twee weken na het vaststellen van het defect geldend te worden gemaakt. Het indienen van garantieclaims na verloop van de garantieperiode is uitgesloten. De herstelling of vervanging van het apparaat leidt niet tot een verlenging van de garantieperiode noch wordt door deze prestatie een nieuwe garantieperiode voor het apparaat of voor eventueel ingebouwde wisselstukken op gang gebracht. Dit geldt ook bij het ter plaatse uitvoeren van een serviceactiviteit.
-
Gelieve om een garantieclaim in te dienen het defecte apparaat aan te melden onder: www.Einhell-Service.com. Houd het aankoopbewijs of een ander bewijs van uw aankoop van het nieuwe apparaat bij de hand. Apparaten die zonder bijhorende bewijzen of zonder typeplaatje worden teruggestuurd, worden op grond van de ontbrekende mogelijkheid om het apparaat toe te kennen uitgesloten van de garantieprestatie. Valt het defect van het apparaat binnen onze garantieprestatie, dan bezorgen wij u per omgaande een gerepareerd of nieuw apparaat terug.
Uiteraard staan wij ook tot u dienst om, mits betaling van de kosten, defecten van het apparaat te ver- helpen die buiten de garantieomvang vallen. Te dien einde stuurt u het apparaat aan ons serviceadres op.
Voor slijtstukken, verbruiksmateriaal en ontbrekende onderdelen wordt verwezen naar de beperkingen van deze garantie conform de service-informatie van deze handleiding.
