GEBRUIKSAANWIJZING 525iB Mark II HUSQVARNA

1. Blaasmondstuk2. Toetsenbord3. Voedingsschakelaar4. Handgreep5. Ophanging voor draagstel (525iB Mark II)6. Steunen7. Start/stop-knop8. Waarschuwingsindicator (FOUT-led)9. Boost: Tijdelijke verhoging van de luchtstroom10. Cruise control: Stel de optimale luchtstroom voor uwwerk in11. Koord12. Acculader13. Voedings- en waarschuwingslampje14. Accuontgrendelknop15. Accu50 1601 - 002 - 19.09.202216. Waarschuwingsindicator (FOUT-led)

17. Accu-indicatieknop

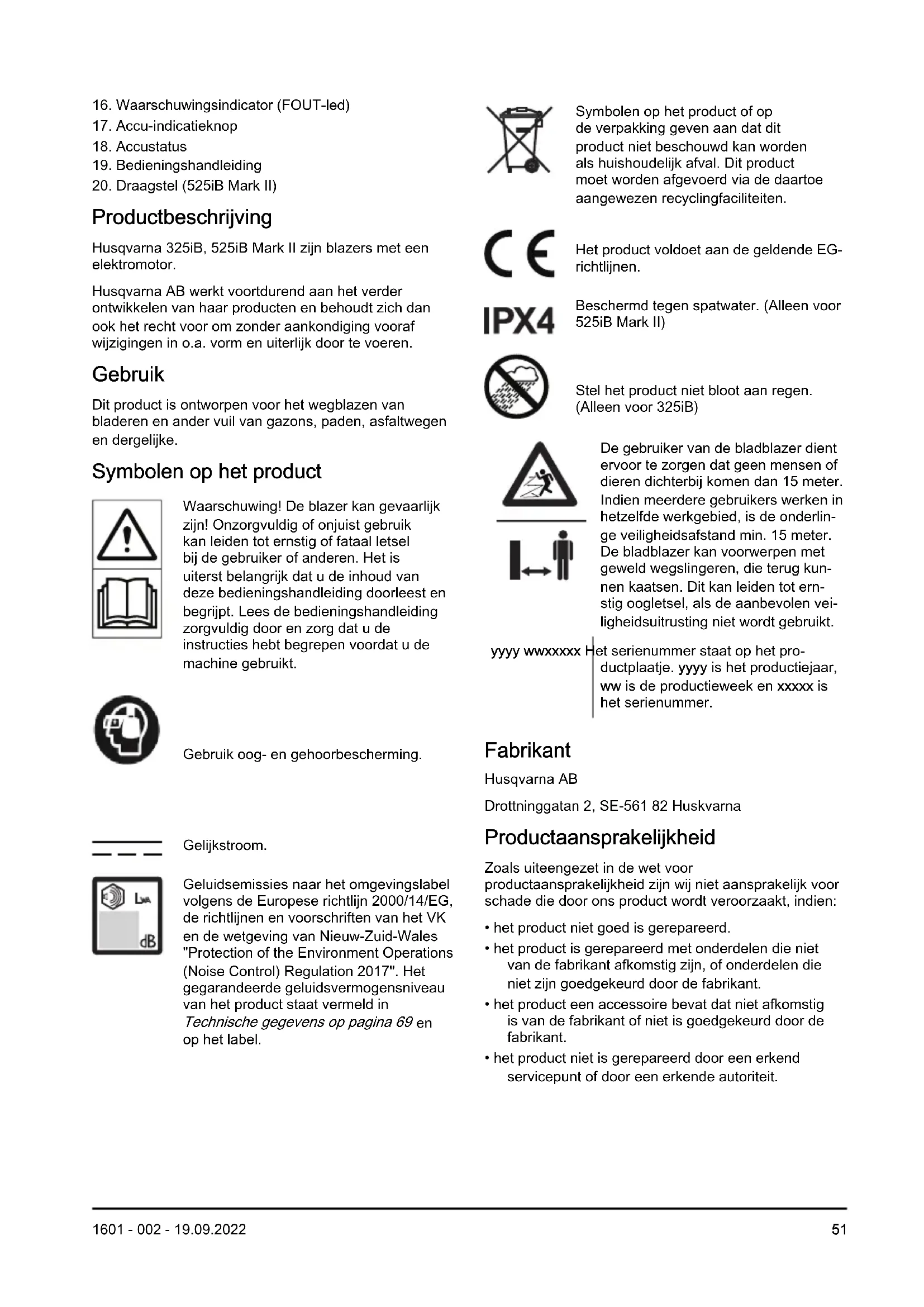

Productbeschrijving Husqvarna 325iB, 525iB Mark II zijn blazers met een elektromotor. Husqvarna AB werkt voortdurend aan het verder ontwikkelen van haar producten en behoudt zich dan ook het recht voor om zonder aankondiging vooraf wijzigingen in o.a. vorm en uiterlijk door te voeren. Gebruik Dit product is ontworpen voor het wegblazen van bladeren en ander vuil van gazons, paden, asfaltwegen en dergelijke. Symbolen op het product Waarschuwing! De blazer kan gevaarlijk zijn! Onzorgvuldig of onjuist gebruik kan leiden tot ernstig of fataal letsel bij de gebruiker of anderen. Het is uiterst belangrijk dat u de inhoud van deze bedieningshandleiding doorleest en begrijpt. Lees de bedieningshandleiding zorgvuldig door en zorg dat u de instructies hebt begrepen voordat u de machine gebruikt. Gebruik oog- en gehoorbescherming. Gelijkstroom. Geluidsemissies naar het omgevingslabel volgens de Europese richtlijn 2000/14/EG, de richtlijnen en voorschriften van het VK en de wetgeving van Nieuw-Zuid-Wales "Protection of the Environment Operations (Noise Control) Regulation 2017". Het gegarandeerde geluidsvermogensniveau van het product staat vermeld in Technische gegevens op pagina 69

op het label. Symbolen op het product of op de verpakking geven aan dat dit product niet beschouwd kan worden als huishoudelijk afval. Dit product moet worden afgevoerd via de daartoe aangewezen recyclingfaciliteiten. Het product voldoet aan de geldende EG- richtlijnen. Beschermd tegen spatwater. (Alleen voor 525iB Mark II) Stel het product niet bloot aan regen. (Alleen voor 325iB) De gebruiker van de bladblazer dient ervoor te zorgen dat geen mensen of dieren dichterbij komen dan 15 meter. Indien meerdere gebruikers werken in hetzelfde werkgebied, is de onderlin- ge veiligheidsafstand min. 15 meter. De bladblazer kan voorwerpen met geweld wegslingeren, die terug kun- nen kaatsen. Dit kan leiden tot ern- stig oogletsel, als de aanbevolen vei- ligheidsuitrusting niet wordt gebruikt. yyyy wwxxxxx Het serienummer staat op het pro- ductplaatje. yyyy is het productiejaar, ww is de productieweek en xxxxx is het serienummer. Fabrikant Husqvarna AB Drottninggatan 2, SE-561 82 Huskvarna Productaansprakelijkheid Zoals uiteengezet in de wet voor productaansprakelijkheid zijn wij niet aansprakelijk voor schade die door ons product wordt veroorzaakt, indien:

• het product niet goed is gerepareerd.

• het product is gerepareerd met onderdelen die niet van de fabrikant afkomstig zijn, of onderdelen die niet zijn goedgekeurd door de fabrikant.

• het product een accessoire bevat dat niet afkomstig is van de fabrikant of niet is goedgekeurd door de fabrikant.

• het product niet is gerepareerd door een erkend servicepunt of door een erkende autoriteit. 1601 - 002 - 19.09.2022 51Veiligheid Veiligheidsdefinities Waarschuwingen, voorzorgsmaatregelen en opmerkingen worden gebruikt om te wijzen op belangrijke delen van de handleiding. WAARSCHUWING: Wordt gebruikt om te wijzen op de kans op ernstig of fataal letsel voor de gebruiker of omstanders wanneer de instructies in de handleiding niet worden gevolgd. OPGELET: Wordt gebruikt indien er een risico bestaat op schade aan het product en andere eigendommen of aan de omgeving wanneer de instructies in de handleiding niet worden gevolgd. Let op: Geven verdere informatie die nodig is in een bepaalde situatie. Inleiding WAARSCHUWING: Lees alle veiligheidswaarschuwingen en alle instructies. Het niet opvolgen van de waarschuwingen en instructies kan leiden tot elektrische schokken, brand en/of ernstig letsel. Algemene veiligheidswaarschuwingen voor elektrisch gereedschap Controle voor het starten

Controleer het werkgebied. Verwijder alle losse objecten, zoals stenen, stukjes glas, spijkers, staaldraad, touw, enzovoort die kunnen worden uitgeworpen.

Verwijder altijd de accu om onbedoeld starten van de machine te voorkomen. Koppel altijd de accu los voordat u onderhoudswerkzaamheden aan de machine uitvoert.

Controleer de machine voor gebruik en na vallen of stoten op tekenen van slijtage

Gebruik alleen originele reserveonderdelen.

De gebruiker van de machine moet erop toezien dat er tijdens het werk geen mensen of dieren dichter dan 15 meter bij de machine komen. Indien meerdere gebruikers in hetzelfde gebied werken, moet de veiligheidsafstand minimaal 15 meter bedragen.

Voer voor gebruik een algemene inspectie van de machine uit; zie onderhoudsschema.

Mogelijk zijn landelijke of lokale wettelijke voorschriften van toepassing op het gebruik. Volg de eventuele voorschriften op. Persoonlijke veiligheid

Wees altijd alert, kijk wat u doet en gebruik uw gezonde verstand wanneer u elektrisch gereedschap gebruikt. Gebruik een elektrisch apparaat niet als u moe bent of onder invloed bent van drugs, alcohol of medicijnen. Een moment van onoplettendheid tijdens het gebruik van elektrische apparaten kan leiden tot ernstig persoonlijk letsel.

Houd omstanders uit de buurt.

De machine is niet bedoeld voor gebruik door personen (waaronder kinderen) met fysieke, zintuiglijke of geestelijke beperkingen, of een gebrek aan kennis en ervaring, tenzij ze begeleiding bij of aanwijzingen voor het gebruik van de machine hebben ontvangen van een persoon die verantwoordelijk is voor hun veiligheid. Kinderen moeten onder toezicht worden gehouden om er zeker van te zijn dat ze niet met het apparaat spelen.

Laat de machine nooit gebruiken door kinderen of andere personen die niet zijn opgeleid voor het gebruik of onderhoud van de machine en/of de accu. De minimumleeftijd van de gebruiker kan zijn vastgelegd in plaatselijke voorschriften.

Houd onbevoegden op afstand. Kinderen, dieren, toeschouwers en medewerkers moeten zich buiten de veiligheidszone van 15 m (50 ft.) bevinden. Schakel de machine onmiddellijk uit indien iemand dichterbij komt. 1601 - 002 - 19.09.2022 53• Sla de apparatuur op in een afsluitbare ruimte zodat het buiten het bereik is van kinderen en onbevoegde personen.

Draag geschikte kleding. Draag geen losse kleding of sieraden. Houd uw haar, kleding en handschoenen uit de buurt van bewegende onderdelen. Losse kleding, sieraden of lang haar kunnen verstrikt raken in bewegende onderdelen.

Gebruik de machine nooit als u moe bent, alcohol heeft gedronken of medicijnen heeft ingenomen die uw gezichtsvermogen, beoordelingsvermogen of coördinatievermogen negatief beïnvloeden.

Draag altijd persoonlijke beschermingsuitrusting. Zie de instructies in het hoofdstuk "Persoonlijke beschermingsuitrusting".

Verwijder altijd de accu wanneer u de machine aan een andere persoon geeft.

Denk erom dat het uw verantwoordelijkheid als gebruiker is om mensen en hun eigendommen niet bloot te stellen aan ongelukken of gevaar. Gebruik en verzorging van elektrische apparaten

Gebruik nooit een machine die zo gewijzigd is dat ze niet langer overeenkomt met de originele uitvoering. Gebruik de machine nooit in de buurt van explosieve of ontvlambare materialen.

Gebruik nooit een machine die defect is. Voer de in deze handleiding beschreven veiligheidscontroles en de onderhouds- en service-instructies uit. Bepaalde onderhouds- en servicemaatregelen moeten door opgeleide en gekwalificeerde specialisten worden uitgevoerd. Zie de instructies in het hoofdstuk Onderhoud.

Gebruik alleen originele reserveonderdelen.

Alle deksels, beschermingen en hendels moeten aangebracht zijn voor u start.

Gebruik de machine alleen bij daglicht of onder goed verlichte omstandigheden.

Gebruik de machine nooit bij ongunstige weersomstandigheden, bijv.

1601 - 002 - 19.09.2022bij mist, regen, in vochtige of natte omgevingen, bij harde wind, hevige koude, gevaar van blikseminslag, enz. Extreem warm weer kan oververhitting van de machine veroorzaken. Werken in slechte weersomstandigheden is vermoeiend en kan tot gevaarlijke situaties leiden, bijvoorbeeld een gladde ondergrond.

U dient uitsluitend te lopen, nooit te rennen. Algemene veiligheidsinstructies WAARSCHUWING: Lees de volgende waarschuwingen voordat u het product gaat gebruiken.

Bij onjuist of onzorgvuldig gebruik kan het product een gevaarlijk gereedschap worden, dat ernstig of zelfs fataal letsel kan veroorzaken bij de gebruiker of anderen. U moet de inhoud van de bedieningshandleiding lezen en begrijpen.

De oorspronkelijke vormgeving van het product mag in geen enkel geval worden gewijzigd zonder toestemming van de fabrikant. Gebruik nooit een product dat zo gewijzigd is dat het niet langer overeenkomt met de originele uitvoering en gebruik altijd originele accessoires. Niet goedgekeurde wijzigingen en/of niet-originele onderdelen kunnen tot ernstig persoonlijk letsel of de dood van zowel gebruiker als omstanders leiden. Uw garantie dekt mogelijk geen schade of aansprakelijkheid als gevolg van het gebruik van niet- goedgekeurde accessoires of vervangende onderdelen.

Dit product produceert tijdens bedrijf een elektromagnetisch veld. Dit veld kan onder bepaalde omstandigheden de werking van actieve of passieve medische implantaten verstoren. Om het risico op ernstig of fataal letsel te beperken, raden we personen met een medisch implantaat aan om contact op te nemen met hun arts en de fabrikant van het medische implantaat voordat ze dit product gaan bedienen. 1601 - 002 - 19.09.2022 55• Verwijder de accu uit het product voorafgaand aan het opladen. Veiligheidsinstructies voor bediening WAARSCHUWING: Lees de volgende waarschuwingen voordat u het product gaat gebruiken.

Wanneer u in een situatie belandt waarin u niet goed weet hoe u verder te werk moet gaan, moet u een expert raadplegen. Wend u tot uw dealer of uw servicewerkplaats. Gebruik de machine nooit voor taken waarvoor u niet voldoende gekwalificeerd bent.

Gebruik het product nooit bij slecht weer, zoals mist, regen, sterke wind, strenge kou enz.

Sta niet toe dat kinderen het product gebruiken of in de buurt van het product komen. Het product start gemakkelijk, zodat kinderen deze mogelijk kunnen starten wanneer ze niet onder volledig toezicht staan. In dat geval kan er een risico op ernstig persoonlijk letsel bestaan. Koppel de accu los wanneer het product niet onder streng toezicht staat.

Zorg ervoor dat er zich geen personen of dieren zich op een afstand kleiner dan 15 meter (50 ft.) bevinden terwijl u werkt. Indien meerdere gebruikers in hetzelfde gebied werken, moet de veiligheidsafstand minimaal 15 meter bedragen. Anders is er een risico op ernstig persoonlijk letsel. Schakel het product onmiddellijk uit indien iemand dichterbij komt. Draai het product nooit rond zonder eerst te controleren of er achter u niet iemand zich in de veiligheidszone bevindt.

Zorg ervoor dat u veilig kunt gaan en staan. Controleer of er eventuele hindernissen zijn als u onverwacht snel moet kunnen wegkomen (wortels, stenen, takken, kuilen, greppels enz.). Wees extra voorzichtig wanneer u op hellend terrein werkt.

Zorg steeds voor een goede balans en een stabiele houding. Voorkom overstrekken.

Let als u gehoorbescherming draagt op waarschuwingssignalen of geschreeuw. Doe uw

Houd rekening met de mensen in uw omgeving door het product niet te gebruiken op ongebruikelijke tijdstippen, bijvoorbeeld 's avonds laat of 's morgens vroeg. Volg de plaatselijke regelgeving en verordeningen.

Gebruik het product met een zo laag mogelijke luchtstroom. Het is zelden nodig om de volledige luchtstroom te gebruiken. Veel werkzaamheden kunnen met de halve luchtstroom uitgevoerd worden. Een lagere luchtstroom zorgt voor minder lawaai en minder stof. Bovendien vliegt het verzamelde/verplaatste afval dan ook niet alle kanten op.

Gebruik een hark of een bezem om het vastzittende vuil van de grond los te maken.

Houd de mond van de blaaspijp zo dicht mogelijk bij de grond.

Wees u bewust van uw omgeving. Richt het product weg van mensen, dieren, speelplaatsen en auto’s enz.

Beperk de blaastijd tot een minimum door stoffige gebieden met behulp van sproeiapparatuur te bevochtigen.

Let op de windrichting. Werk met de wind mee om uw werk te vergemakkelijken.

Stop het product en verwijder de accu als het product abnormaal gaat trillen.

Het is tijdrovend om de bladblazer te gebruiken om grote bergen te verplaatsen en het creëert onnodig lawaai.

Ruim uw rommel op. Vergewis u ervan dat u geen vuil op het erf van iemand anders heeft geblazen.

Ren niet met het product.

De krachtige luchtstroom kan voorwerpen met zo’n snelheid verplaatsen dat ze terug kunnen stuiteren en ernstig letsel aan uw ogen kunnen veroorzaken.

Richt de luchtstroom nooit op mensen of dieren.

Zet de motor uit voordat u accessoires of andere 1601 - 002 - 19.09.2022 57onderdelen monteert of demonteert.

Houd alle lichaamsdelen uit de buurt van hete oppervlakken.

Leg het product nooit neer terwijl het is geactiveerd, tenzij u er goed zicht op hebt.

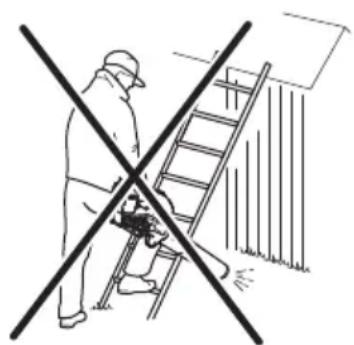

De bladblazer mag niet worden gebruikt op ladders of steigers.

Gebruik het product nooit zonder de mogelijkheid hulp in te roepen in geval van nood.

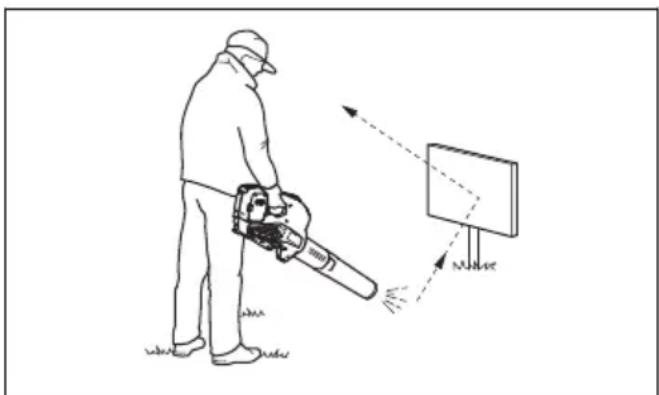

Kijk uit voor wegschietende objecten. Stenen, afval, enzovoort kunnen omhoog schieten in uw ogen en blindheid of ernstig letsel veroorzaken.

Gebruik een aardlekschakelaar om de veiligheid te verbeteren. Er is een aardlekschakelaar aangebracht ter bescherming van gebruikers bij een eventuele elektrische storing.

Dit product staat bekend om haar lage trilbelasting. Als men teveel wordt blootgesteld aan trillingen, kan dit tot bloedvat- en zenuwbeschadigingen leiden bij personen die een slechte bloedcirculatie hebben. Consulteer uw dokter wanneer u symptomen heeft die wijzen op te grote blootstelling aan trillingen. Voorbeelden van zulke symptomen zijn slapen, geen gevoel, ”kriebels”, ”speldeprikk en”, pijn, geen of minder kracht, huidverkleuringen of veranderingen van het huidoppervlak. Deze symptomen komen meestal voor op vingers, handen of polsen.

Gebruik het product alleen voor het beoogde doel.

Het is niet mogelijk om elke mogelijke situatie te vermelden. Wees altijd voorzichtig en gebruik uw gezond verstand. Vermijd situaties die uw capaciteiten te boven gaan. Als u na het lezen van deze instructies nog vragen hebt over de bedieningsprocedures dient u een expert te raadplegen voordat u verder gaat.

1601 - 002 - 19.09.2022Persoonlijke beschermingsuitrusting WAARSCHUWING: Lees de volgende waarschuwingen voordat u het product gaat gebruiken.

Draag tijdens het gebruik van het product altijd goedgekeurde persoonlijke beschermingsuitrusting. Persoonlijke beschermingsuitrusting kunnen niet alle risico’s uitsluiten maar kunnen de ernst van eventueel letsel helpen beperken. Vraag uw dealer u te helpen bij het kiezen van de juiste beschermingsmiddelen.

Langdurige blootstelling aan lawaai kan leiden tot permanente gehoorbeschadiging. Over het algemeen zijn accu- aangedreven producten relatief stil, maar schade kan voortvloeien uit een combinatie van geluidsniveau en lang gebruik. raadt aan dat gebruikers gebruik maken van gehoorbescherming wanneer producten gedurende een groot deel van de dag worden gebruikt. Bij continu en regelmatig gebruik dienen gebruikers hun gehoor regelmatig te laten controleren. Let op: gehoorbescherming beperkt de mogelijkheid om geluiden en waarschuwingssignalen te horen.

Gebruik goedgekeurde oogbescherming. Als u een vizier gebruikt, moet u ook een goedgekeurde veiligheidsbril gebruiken. Een goedgekeurde veiligheidsbril moet voldoen aan de norm ANSI Z87.1 voor de VS of EN 166 voor de EU- landen.

Gebruik kleding van stevige stof. Gebruik altijd een zware lange broek en lange mouwen. Gebruik geen loszittende kleding die gemakkelijk kan blijven haken aan takjes en struikgewas. Draag geen sieraden, korte broek of 1601 - 002 - 19.09.2022 59sandalen of loop niet op blote voeten. Bind voor de veiligheid lang haar samen tot boven schouderhoogte.

Houd een EHBO-doos binnen handbereik.

U moet een stofmasker gebruiken als het risico van stof bestaat. Veiligheidsvoorzieningen op het product WAARSCHUWING: Lees de volgende waarschuwingen voordat u het product gaat gebruiken.

In dit hoofdstuk worden de veiligheidsvoorzieningen van het product beschreven, welke functie ze hebben en hoe controles en onderhoud moeten worden uitgevoerd om hun goede werking te waarborgen. Zie de instructies onder het kopje Productoverzicht op pagina

om te zien waar deze onderdelen zich bevinden op uw product.

De levensduur van het product kan worden verkort en het risico op ongevallen kan toenemen wanneer het onderhoud van het product niet op de juiste manier plaatsvindt en wanneer service en/of reparaties niet vakkundig worden uitgevoerd. Indien u meer informatie nodig hebt, verzoeken wij u contact op te nemen met de dichtstbijzijnde servicedealer.

Gebruik een product nooit wanneer de veiligheidsvoorzieningen defect zijn. De veiligheidsuitrusting van het product moet geïnspecteerd en onderhouden worden zoals beschreven in dit hoofdstuk. Als uw product een van deze controles niet doorstaat, moet u contact opnemen met uw servicewerkplaats om uw unit te laten repareren.

Om service en reparaties aan het product uit te voeren, moet u een speciale opleiding hebben. Dit geldt met name voor de veiligheidsuitrusting van het product. Als uw product een van de volgende controles niet goed doorstaat, moet u ermee naar uw servicewerkplaats gaan. Als u één van onze producten

1601 - 002 - 19.09.2022koopt, garandeert dit dat de reparaties en service door een vakman kunnen worden uitgevoerd. Als u uw product hebt gekocht bij één van onze servicedealers die geen servicewerkplaats heeft, vraag dan waar de dichtstbijzijnde erkende werkplaats is. Toetsenbord controleren

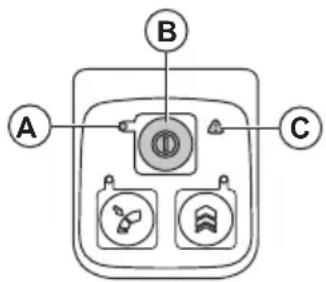

a)Het product is ingeschakeld wanneer de LED (A) brandt. b)Het product is uitgeschakeld wanneer de LED (A) uit is.

Probleemoplossing op pagina 68 als het waarschuwingslampje (C) brandt of knippert. Activeringsschakelaar controleren

activeringsschakelaar kort in om te controleren of deze vrij beweegt. Veiligheid bij accu's WAARSCHUWING: Lees de volgende waarschuwingen voordat u het product gaat gebruiken.

Gebruik alleen de Husqvarna BLi-accu. Zie Goedgekeurde accu's voor het product op pagina 70 . De accu is via software versleuteld.

Gebruik de oplaadbare Husqvarna BLi-accu uitsluitend als een voedingsbron voor de bijbehorende producten van Husqvarna. Gebruik de accu niet als voedingsbron voor andere apparaten, om letsel te voorkomen. 1601 - 002 - 19.09.2022 61• Risico van elektrische schok. Breng de accuklemmen niet in contact met sleutels, munten, schroeven of ander metaal. Dit kan een kortsluiting van de accu veroorzaken.

Gebruik geen niet-oplaadbare accu's.

Plaats geen voorwerpen in de luchtspleten van de accu.

Bescherm de accu tegen regen en vocht.

Houd de accu uit de buurt van magnetrons en hoge druk.

Probeer de accu niet te demonteren of te slopen.

Als er een accu lekt, zorg er dan voor dat de vloeistof niet in aanraking komt met uw huid of ogen. Als u in aanraking bent gekomen met de vloeistof, reinig het oppervlak dan met een ruime hoeveelheid water en zeep en raadpleeg een arts. Wrijf niet in uw ogen wanneer u vloeistof in uw ogen krijgt, maar spoel uw ogen minstens 15 minuten met water en raadpleeg een arts.

Reinig de accu of acculader nooit met water. Zie Product, accu en acculader reinigen op pagina 68

Gebruik geen defecte of beschadigde accu.

Sla accu's op uit de buurt van metalen voorwerpen, bijvoorbeeld spijkers, schroeven en sieraden.

Houd de accu buiten het bereik van kinderen. Veiligheidsvoorschriften voor acculader WAARSCHUWING: Lees de volgende waarschuwingen voordat u het product gaat gebruiken.

Risico van elektrische schok of kortsluiting wanneer de veiligheidsinstructies niet worden opgevolgd.

Gebruik geen andere acculader dan die bij uw product is geleverd. Gebruik uitsluitend Husqvarna QC- laders wanneer u vervangende Husqvarna BLi- accu's oplaadt.

1601 - 002 - 19.09.2022• Probeer de acculader niet te demonteren.

Gebruik geen defecte of beschadigde acculader.

Til de acculader niet op aan de voedingskabel. Trek aan de stekker om de acculader uit de wandcontactdoos te halen. Trek niet aan de voedingskabel.

Houd alle kabels en verlengsnoeren uit de buurt van water, olie en scherpe kanten. Let op dat de kabel niet bekneld raakt tussen objecten zoals deuren, hekken en dergelijke.

Gebruik de acculader niet in de buurt van brandbare materialen of materialen die corrosie kunnen veroorzaken. Controleer of de acculader niet is afgedekt. Haal de stekker van de acculader uit de wandcontactdoos bij rookontwikkeling of brand.

De accu mag alleen binnenshuis worden opgeladen op een plek met voldoende ventilatie en zonder direct zonlicht. Laad de accu niet buiten op. Laad de accu niet op in vochtige omstandigheden.

Gebruik de acculader alleen op plekken met een temperatuur tussen 5 °C (41 °F) en 40 °C (104 °F). Gebruik de lader in een omgeving die goed geventileerd, droog en stofvrij is.

Plaats geen voorwerpen in de koelspleten van de acculader.

Verbind de contacten van de acculader niet met metalen objecten, omdat dit kortsluiting in de acculader kan veroorzaken.

Gebruik goedgekeurde stopcontacten die niet beschadigd zijn. Controleer of de kabel van de acculader niet beschadigd is. Als er verlengkabels worden gebruikt, zorg er dan voor dat deze niet beschadigd zijn. Veiligheidsinstructies voor onderhoud WAARSCHUWING: Lees de volgende waarschuwingen voordat u onderhoud aan het product gaat uitvoeren.

Verwijder de accu voordat u onderhoud of andere controles uitvoert, of het product demonteert.

De gebruiker mag alleen de onderhouds- en servicewerkzaamheden uitvoeren die in deze 1601 - 002 - 19.09.2022 63bedieningshandleiding zijn beschreven. Ga naar uw servicedealer voor verdergaande service- of onderhoudswerkzaamheden.

Zorg dat alle moeren, bouten en schroeven vast zijn aangedraaid, om er zeker van te zijn dat het product veilig functioneert.

Vervang versleten of beschadigde onderdelen.

Als u geen onderhoud uitvoert, verkort dit de levenscyclus van het product en vergroot het risico op ongevallen.

Voor alle service en reparaties is speciale training vereist, vooral voor de veiligheidsvoorzieningen op het product. Als niet alle controles in deze bedieningshandleiding een goed resultaat geven na onderhoud, ga dan naar uw servicedealer. Wij garanderen dat u daar professionele reparaties en service voor uw product krijgt.

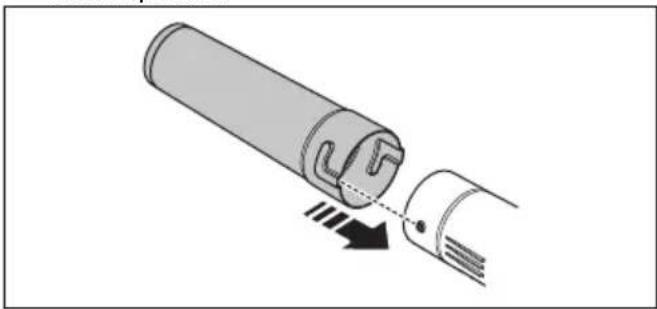

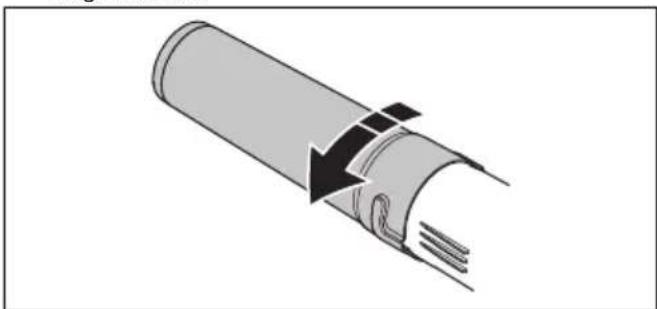

Gebruik alleen originele reserveonderdelen. Montage De buis op het product monteren

1. Zet het blaasmondstuk over het buisvormige uiteinde

2. Duw het blaasmondstuk helemaal op zijn plek en

draai het blaasmondstuk om het aan het product te vergrendelen. Draagstel afstellen

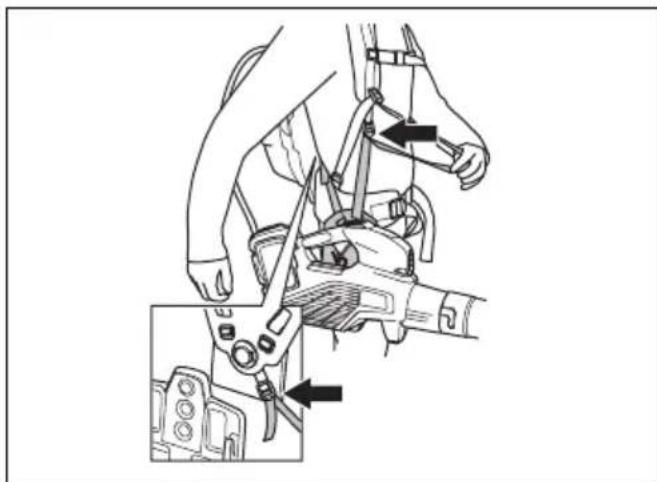

1. Steek de banden van de heuppad door de

bevestigingen in het draagstel voor de backpack- accu.

2. Stel het draagstel af voor de beste werkhouding.

64 1601 - 002 - 19.09.2022Werking Inleiding WAARSCHUWING: Zorg dat u het hoofdstuk over veiligheid hebt gelezen en begrepen voordat u het product gebruikt. De werking controleren voordat u het product gebruikt

1. Controleer de luchtinlaat op vuil en scheuren.

Gebruik een borstel en verwijder gras en bladeren van het product.

2. Controleer of het product correct werkt.

3. Controleer alle moeren en schroeven en zorg ervoor

dat ze goed vastzitten. Aansluiten van acculader

1. Sluit de acculader alleen aan als de spanning en

frequentie overeenkomen met de specificaties op het productplaatje.

2. Steek de stekker in een geaard stopcontact. De LED

op de acculader licht eenmaal groen op. Let op: De accu wordt niet opgeladen als de accutemperatuur hoger is dan 50 °C/122 °F. Als de temperatuur hoger is dan 50 °C/122 °F, zal de acculader de accu afkoelen voordat de accu wordt opgeladen. De accu opladen Let op: Laad de accu op als u deze voor de eerste keer gebruikt. Een nieuwe accu is slechts 30% opgeladen.

1. Zorg ervoor dat de accu droog is.

2. Plaats de accu in de acculader.

3. Zorg ervoor dat het groene laadlampje op de

acculader gaat branden. Dat betekent dat de accu goed is aangesloten op de acculader.

5. Trek aan de stekker om de acculader uit de

wandcontactdoos te halen. Trek niet aan de kabel.

6. Haal de accu uit de acculader.

Let op: Raadpleeg de handleidingen van de accu en de acculader voor meer informatie. De accu aansluiten op het product WAARSCHUWING: Gebruik uitsluitend originele Husqvarna-accu's in het product.

1. Zorg ervoor dat de accu volledig is opgeladen.

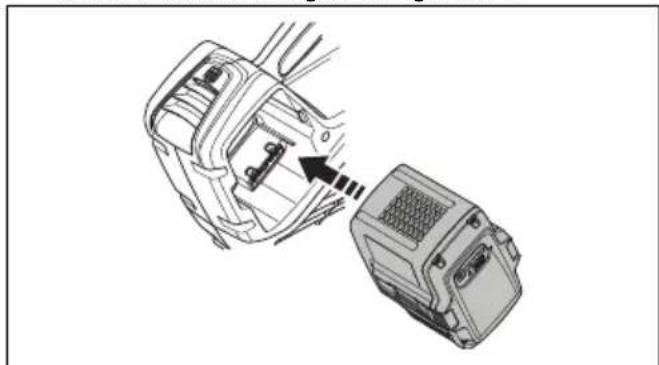

2. Schuif de accu in de accuhouder van het product.

De accu moet gemakkelijk schuiven. Als dat niet zo is, dan is de accu niet goed aangebracht. 1601 - 002 - 19.09.2022

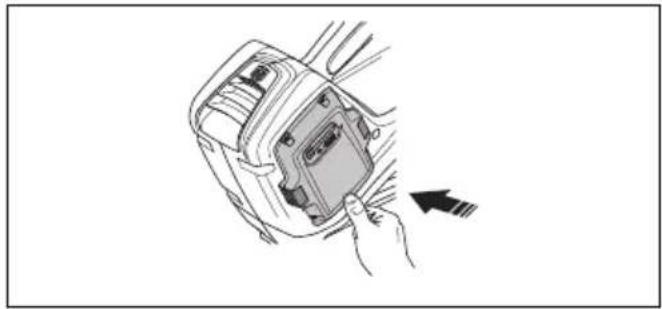

653. Druk tegen het onderste deel van de accu en druk

het zover mogelijk in het accucompartiment. De accu vergrendelt in positie, waarbij u een klik zult horen.

4. Zorg ervoor dat de vergrendelingen goed op hun

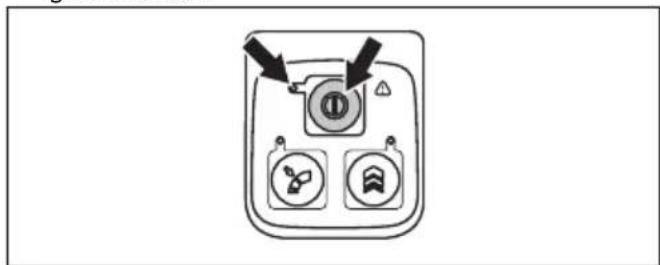

plaats vastklikken. Product starten

2. Gebruik de activeringsschakelaar om het toerental te

regelen. Product stoppen

1. Laat de activeringsschakelaar los.

2. Houd de aan/uit-knop ingedrukt totdat de groene led

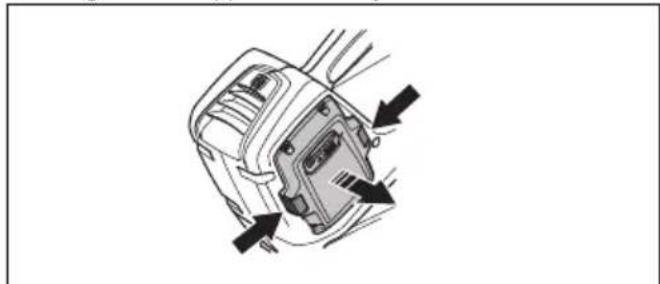

3. Verwijder de accu uit het product. Druk op de twee

ontgrendelknoppen en verwijder de accu. De optimale luchtstroom voor uw werk instellen

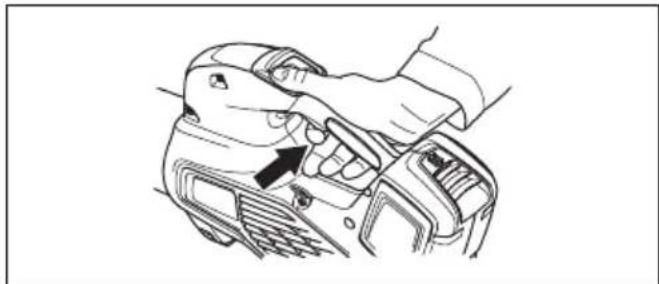

1. Druk de activeringsschakelaar in om de optimale

luchtstroom voor uw werk te kiezen.

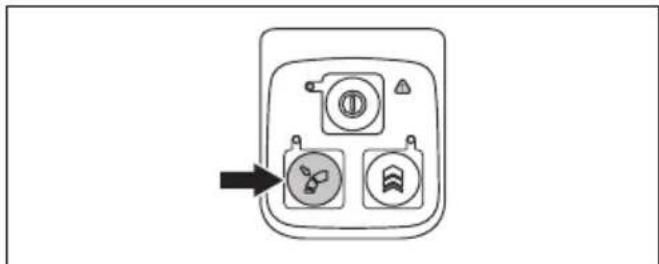

2. Druk op de cruise control-knop om de gekozen

luchtstroom in te stellen, de LED gaat branden.

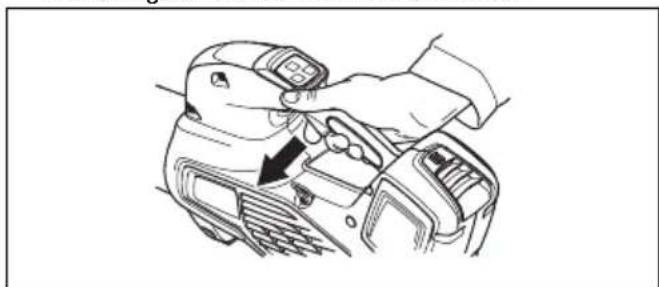

3. U kunt zo blijven werken zonder dat u de

activeringsschakelaar hoeft in te drukken.

4. Druk nogmaals op de cruise control-knop om de

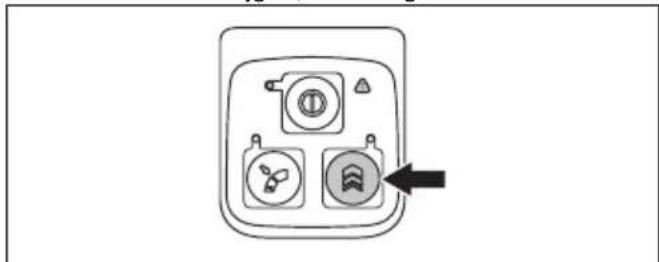

cruise control-functie te deactiveren. De luchtstroom tijdelijk verhogen

1. Start het product. Zie

luchtstroom te krijgen, de LED gaat branden.

1601 - 002 - 19.09.2022a) 525iB Mark II heeft een onbeperkte Boost-tijd. b) 325iB heeft een beperkte Boost-tijd van 30 seconden. Laat de Boost-knop los en druk hem weer in.

3. Laat de Boost-knop los om het product met een

normale luchtstroom te gebruiken. Onderhoud Inleiding WAARSCHUWING: Voordat u onderhoudswerkzaamheden gaat uitvoeren, dient u het hoofdstuk over veiligheid te lezen en hebben begrepen. Onderhoudsschema WAARSCHUWING: Verwijder de accu voordat u onderhoud uitvoert. Hieronder volgt een lijst van het onderhoud dat u aan het product moet uitvoeren. Onderhoud Elke dag Wekelijks Maande- lijks Reinig de buitenkant van de machine met een schone en droge doek. Gebruik nooit water.

Houd de handgrepen droog, schoon en vrij van olie en vet. X Controleer of de start/stop-knop correct werkt en niet beschadigd is. X Zorg ervoor dat de activeringsschakelaar correct werkt met betrekking tot veilig- heid.

Controleer of de acculader onbeschadigd is en goed werkt. X Controleer of alle koppelstukken, aansluitingen en kabels intact en schoon zijn. X Controleer de aansluitingen tussen de accu en de machine en controleer tevens de aansluiting tussen de accu en de acculader.

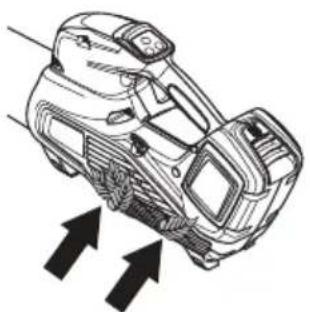

Luchtinlaat controleren

1. Zorg ervoor dat de luchtinlaat aan geen enkele kant

van het product is geblokkeerd.

2. Stop het product en verwijder bladeren of ongewenst

materiaal indien nodig. OPGELET: Een verstopte luchtinlaat vermindert de blaascapaciteit van het product en verhoogt de werktemperatuur van de motor. Dit kan leiden tot een defect aan de motor als gevolg van oververhitting. Accu en acculader controleren

1. Controleer de accu op beschadigingen, bijvoorbeeld

bijvoorbeeld scheuren. 1601 - 002 - 19.09.2022 673. Controleer of de aansluitkabel van de acculader niet beschadigd of gescheurd is. Product, accu en acculader reinigen

1. Reinig het product met een droge doek na gebruik.

2. Reinig de accu en acculader met een droge doek.

Houd de accugeleiderails schoon.

3. Zorg ervoor dat de aansluitingen van de accu en

de acculader schoon zijn voor dat de accu in de acculader of het product wordt geplaatst. Probleemoplossing Gebruikersinterface Gebruikersinterface Mogelijke fouten Mogelijke actie Groene led knippert Lage accuspanning. Laad de accu op. Rode fout-led knippert Temperatuurafwijking. Laat het product afkoelen. Het product start niet Vuil in de accuaansluitingen. Reinig met perslucht of een zachte borstel. De accu is uitgeschakeld. Start de accu. Rode fout-led knippert Het product moet worden onderhou- den. Neem contact op met de service- werkplaats. Accu LED-display Mogelijke fouten Mogelijke actie Groene LED knippert Lage accuspanning. Laad de accu op. Rode fout-LED knippert De accu is leeg. Laad de accu op. Temperatuurafwijking. Gebruik de accu bij temperaturen tussen -10 °C (14 °F) en 40 °C (104 °F). Overspanning. Controleer of de netspanning over- eenkomt met de spanning die is aan- gegeven op het typeplaatje op het product. Haal de accu uit de acculader. Rode fout-LED brandt Celverschil te groot (1V). Neem contact op met de service- werkplaats. Acculader Probleem Mogelijke fouten Mogelijke oplossing Rode fout-led knippert. Temperatuurafwijking. Gebruik de acculader bij temperatu- ren tussen 5 °C (41 °F) en 40 °C (104 °F). 68 1601 - 002 - 19.09.2022Probleem Mogelijke fouten Mogelijke oplossing Rode fout-led gaat branden. Neem contact op met uw servicedea- ler. Vervoer, opslag en verwerking Transport en opslag

• De meegeleverde Li-ion-accu's voldoen aan de wettelijke vereisten voor gevaarlijke goederen.

• Neem de bijzondere voorschriften op de verpakking en labels voor commercieel transport in acht. Dit geldt ook voor derden en expediteurs.

• Neem contact op met een persoon die gespecialiseerd is op het gebied van gevaarlijke stoffen voordat u het product verzendt. Neem alle van toepassing zijnde nationale voorschriften in acht.

• Breng tape aan op blootliggende aansluitingen wanneer u de accu in een pakket plaatst. Plaats de accu strak in het pakket om beweging te voorkomen.

• Verwijder de accu bij opslag of vervoer.

• Plaats de accu en de acculader in een droge, vocht- en vorstvrije ruimte.

• Bewaar de accu niet op plaatsen waar statische elektriciteit aanwezig is. Bewaar de accu niet in een metalen doos.

• Bewaar de accu op een plaats met een temperatuur tussen 5 °C en 25 °C en niet in direct zonlicht.

• Bewaar de acculader op een plaats met een temperatuur tussen 5 °C en 45 °C en niet in direct zonlicht.

• Gebruik de acculader alleen als de omgevingstemperatuur tussen 5 °C en 40 °C ligt.

• Laad de accu op tussen de 30% en 50% voorafgaand aan langdurige opslag.

• Berg de acculader op in een ruimte die afgesloten en droog is.

• Bewaar de accu niet in de buurt van de acculader. Laat kinderen en andere onbevoegde personen niet aan de apparatuur komen. Bewaar de apparatuur in een ruimte die u kunt afsluiten.

• Reinig het product en voer een volledige onderhoudsbeurt uit voordat u het product voor langere tijd opslaat.

• Gebruik de transportbescherming op het product om letsel bij personen of schade aan het product tijdens vervoer en opslag te voorkomen.

• Bevestig het product stevig tijdens vervoer. Accu, acculader en product afvoeren Het onderstaande symbool betekent dat het product geen huishoudelijk afval is. Lever het in bij een recyclepunt voor elektrische en elektronische apparatuur. Dit voorkomt vervuiling van het milieu en letsel bij personen. Neem contact op met de lokale autoriteiten, het afvalverwerkingsbedrijf of uw dealer voor meer informatie. Let op: Het symbool staat op het product of op de verpakking van het product. Technische gegevens Technische gegevens 325iB 525iB Mark II Motor Motortype BLDC (borstelloos) 36 V BLDC (borstelloos) 36 V Gewicht Gewicht zonder accu, kg/lb 2,5/5,5 2,4/5,3 1601 - 002 - 19.09.2022 69325iB 525iB Mark II Geluidsemissies

Geluidsvermogenniveau, gemeten dB(A) 98 100 Geluidsvermogensniveau, gegarandeerd L

dB (A) 100 101 Waterbeschermingsniveau Geschikt voor alle weersomstandigheden Ja Ja IPX4

Equivalent geluidsdrukniveau bij het oor van de gebrui- ker, gemeten volgens ISO 22868, dB (A):

0,7 0,5 Ventilatorprestaties Luchtstroom in normale modus met standaard mondstuk,

/min 11,0 11,6 Maximale luchtsnelheid in normale modus met standaard mondstuk, m/s / mph 47 / 105,1 48 / 107,4 Geluids- en trillingsgegevens zijn bepaald op basis van het nominale maximale toerental. Goedgekeurde accu's voor het product 325iB 525iB Mark II Accu BLi30 BLi300 BLi200 Type Lithium-ion Lithium-ion Lithium-ion Accucapaciteit, Ah 5,2 9,4 5,2 Nominale spanning, V 36 36 36 Gewicht, lb/kg 2,9/1,3 2,0 2,9/1,3

Geluidsemissie naar de omgeving gemeten als geluidsvermogen (L

) volgens EG-richtlijn 2000/14/EG. Het gerapporteerde geluidsvermogensniveau voor de machine is gemeten met de originele snijuitrusting die het hoogste niveau geeft. Het verschil tussen gegarandeerd en gemeten geluidsvermogen is dat het gegaran- deerde geluidsvermogen ook spreiding in het meetresultaat omvat en de verschillen tussen de verschillende machines van hetzelfde model conform Richtlijn 2000/14/EG.

De draagbare accumachines van Husqvarna die zijn gemarkeerd met IPX4 voldoen aan deze vereisten op productgoedkeuringsniveau

De gerapporteerde gegevens voor een vergelijkbaar geluidsdrukniveau voor de machine vertonen een typi- sche statistische spreiding (standaardafwijking) van 3 dB(A).

De gerapporteerde gegevens voor een trillingsniveau vertonen een typische statistische spreiding (standaard- afwijking) van 2 m/s

55014-1:2017 (Emission), EN 55014-2:2021 (Immunity), EN IEC 63000:2018. The Swedish Machinery Testing Institute, Sweden, heeft overeenstemming bevestigd met bijlage V van de richtlijn 2000/14/EC van de raad. Certificaatnummers 01/012/017, 01/012/018. Voor informatie over geluidsemissies, zie Technische gegevens op pagina 69
