BEDIENUNGSANLEITUNG 525iB Mark II HUSQVARNA

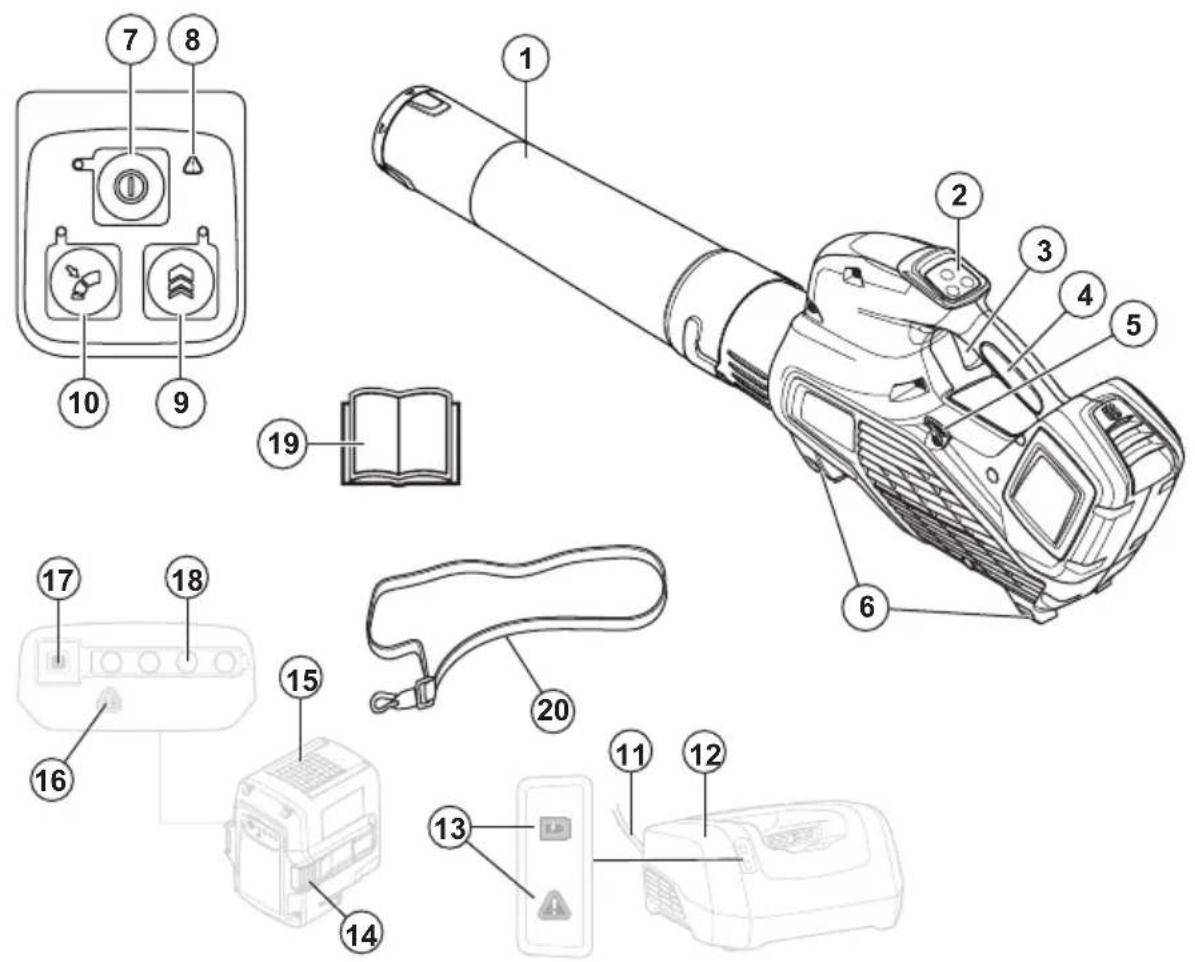

1. Ausblasöffnung2. Tastatur3. Gashebel4. Handgriff5. Schlaufenhalterung für Tragegurt (525iB Mark II)6. Auflagen7. Start-/Stop-Taste8. Warnanzeige (FEHLER-LED)9. Boost: Vorübergehende Erhöhung der Luftströmung10. Cruise control: zum Einstellen des optimalenLuftstrahls für Ihre Arbeit11. Faden12. Akkuladegerät13. Betriebs- und Warnanzeige14. Akkuentriegelungstaste15. Akku2 1601 - 002 - 19.09.202216. Warnanzeige (FEHLER-LED)

17. Akkuanzeigetaste

19. Bedienungsanleitung

20. Tragegurt (525iB Mark II)

Gerätebeschreibung Husqvarna 325iB, 525iB Mark II sind Laubblasgeräte mit Elektromotor. Wir arbeiten ständig an der Weiterentwicklung unserer Geräte und behalten uns daher das Recht auf Änderungen ohne vorherige Ankündigung, z.B. von Form und Aussehen, vor. Verwendungszweck Dieses Gerät ist für das Zusammenblasen von Laub und sonstigem Unrat auf Rasenflächen, Gehwegen, asphaltierten Straßen u.Ä. konstruiert. Symbole auf dem Gerät Warnung! Das Laubblasgerät kann gefährlich sein! Unsachgemäße oder nachlässige Handhabung kann zu schweren oder tödlichen Verletzungen des Bedieners oder anderer Personen führen. Es ist sehr wichtig, dass Sie den Inhalt dieser Bedienungsanleitung lesen und verstehen. Lesen Sie die Bedienungsanleitung sorgfältig durch, und machen Sie sich mit ihrem Inhalt vertraut, bevor Sie das Gerät verwenden. Verwenden Sie Augen- und Gehörschutz. Gleichstrom. Etikett mit Geräuschemissionen gemäß EG-Richtlinie 2000/14/EG, UK-Vorschriften und Richtlinien sowie der australischen „Protection of the Environment Operations (Noise Control) Regulation2017“ (Umweltschutz-/Lärmschutzbestimmung) von New South Wales. Der garantierte Schallleistungspegel des Geräts ist unter Technical data auf Seite 22 und auf dem Etikett angegeben. Symbole auf dem Gerät oder seiner Verpackung weisen darauf hin, dass dieses Gerät nicht über den Hausmüll entsorgt werden darf. Vielmehr muss es in einer geeigneten Recycling-Einrichtung entsorgt werden. Dieses Gerät entspricht den geltenden EG-Richtlinien. Spritzwassergeschützt. (Nur für 525iB Mark II) Verwenden Sie das Gerät nicht bei Regen. (Nur für 325iB) Der Bediener des Laubblasgeräts hat dafür zu sorgen, dass Menschen und Tiere einen Abstand von mindes- tens 15m einhalten. Wenn mehre- re Bediener im selben Nahbereich ar- beiten, muss der Sicherheitsabstand mindestens 15m betragen. Das Laubblasgerät kann Gegenstände mit großer Kraft herausschleudern, die zurückprallen können. Dies kann zu schweren Augenverletzungen führen, wenn die empfohlene Schutzausrüs- tung nicht getragen wird. jjjj wwxxxx Auf dem Typenschild ist die Serien- nummer angegeben. yyyy ist das Produktionsjahr, ww die Produktions- woche und xxxxx die fortlaufende Nummer. Hersteller Husqvarna AB Drottninggatan 2, SE-561 82 Huskvarna Produkthaftung Im Sinne der Produkthaftungsgesetze übernehmen wir keine Haftung für Schäden, die unser Gerät verursacht, wenn...

• das Gerät nicht ordnungsgemäß repariert wird.

• das Gerät mit Teilen repariert wird, die nicht vom Hersteller stammen oder nicht vom Hersteller zugelassen sind.

• ein Zubehörteil mit dem Gerät verwendet wird, das nicht vom Hersteller stammt oder nicht vom Hersteller zugelassen ist.

• das Gerät nicht bei einem zugelassenen Service Center oder von einem zugelassenen Fachmann repariert wird. 1601 - 002 - 19.09.2022 3Sicherheit Sicherheitsdefinitionen Warnungen, Vorsichtsmaßnahmen und Hinweise werden verwendet, um auf besonders wichtige Teile der Bedienungsanleitung hinzuweisen. WARNUNG: Wird verwendet, wenn bei Nichtbeachtung der Anweisungen in diesem Handbuch die Gefahr von Verletzung oder Tod des Bedieners oder anderer Personen besteht. ACHTUNG: Wird verwendet, wenn bei Nichtbeachtung der Anweisungen in diesem Handbuch die Gefahr von Schäden am Gerät, an anderen Materialien oder in der Umgebung besteht. Hinweis: Für weitere Informationen, die in bestimmten Situationen nötig sind. Einleitung WARNUNG: Lesen Sie sämtliche Sicherheitshinweise und Anweisungen durch. Wenn Sie die Warn- und Sicherheitshinweise nicht befolgen, kann dies zu Elektroschock, Brand und/oder schweren Verletzungen führen. Allgemeine Sicherheitshinweise für Elektrowerkzeuge Kontrolle vor dem Start

Inspizieren Sie den Arbeitsbereich. Entfernen Sie alle losen Gegenstände, z.B. Steine, Glasscherben, Nägel, Drähte, Schnüre usw., die in die Luft geschleudert werden könnten.

Entnehmen Sie stets den Akku, um einen versehentlichen Start des Geräts zu verhindern. Vor allen Wartungsarbeiten am Gerät ist stets der Akku abzutrennen.

Vor Gebrauch des Geräts und nach jedem Zusammenstoß muss das Gerät auf Anzeichen

1601 - 002 - 19.09.2022von Verschleiß oder Schäden überprüft und ggf. repariert werden.

Verwenden Sie nur Original- Ersatzteile.

Der Bediener des Geräts hat darauf zu achten, dass während der Arbeit keine Menschen oder Tiere näher als 15 m an herankommen. Wenn mehrere Bediener am gleichen Einsatzort tätig sind, muss der Sicherheitsabstand mindestens 15Meter betragen.

Führen Sie vor dem Gebrauch der Maschine eine Gesamtüberprüfung durch (siehe Wartungsplan).

Nationale oder regionale Bestimmungen regeln ggf. die Verwendung. Beachten Sie die jeweils gültigen Bestimmungen. Persönliche Sicherheit

Bleiben Sie aufmerksam, achten Sie auf das, was Sie tun, und setzen Sie gesunden Menschenverstand ein, wenn Sie mit Elektrowerkzeugen arbeiten. Benutzen Sie keine Elektrowerkzeuge, wenn Sie müde sind oder unter Einfluss von Drogen, Alkohol oder Medikamenten stehen. Bei der Arbeit mit Elektrowerkzeugen können bereits kurze Phasen der Unaufmerksamkeit zu schweren Verletzungen führen.

Lassen Sie keine Passanten näher kommen.

Der Gebrauch des Geräts durch Personen (einschließlich Kindern), die über eingeschränkte körperliche, sensorische oder geistige Fähigkeiten verfügen oder denen es an der erforderlichen Erfahrung und Kenntnissen mangelt, ist untersagt, sofern sie nicht von einer für ihre Sicherheit verantwortlichen Person bei der Arbeit überwacht und im Gebrauch des Geräts zuvor geschult wurden. Kinder nicht mit dem Gerät spielen lassen. Das Gerät ist kein Spielzeug!

Kinder oder nicht im Gebrauch des Geräts und/oder des Akkus geschulte Personen dürfen Gerät bzw. Akku weder bedienen noch warten. Unter Umständen gelten gesetzlich vorgeschriebene Altersbeschränkungen.

Unbefugte auf Abstand halten. Kinder, Tiere, Zuschauer und Helfer sollten sich außerhalb einer Sicherheitszone von 15m befinden. Stellen Sie 1601 - 002 - 19.09.2022 5das Gerät sofort ab, wenn sich jemand nähert.

Lagern Sie die Ausrüstung in einem verschließbaren Raum, sodass sie für Kinder und Unbefugte unzugänglich ist.

Kleiden Sie sich richtig. Tragen Sie niemals lose sitzende Kleidung oder Schmuck. Halten Sie Haar, Kleidung und Handschuhe von beweglichen Teilen fern. Lose Kleidung, Schmuck oder langes Haar kann von beweglichen Teilen erfasst werden.

Arbeiten Sie niemals mit dem Gerät, wenn Sie müde sind, Alkohol getrunken oder Medikamente eingenommen haben, da hierdurch Sehkraft, Urteilsvermögen oder Körperkontrolle beeinträchtigt werden können.

Tragen Sie persönliche Schutzausrüstung. Siehe Anweisungen unter der Überschrift „Persönliche Schutzausrüstung“.

Für die Übergabe des Geräts an eine andere Person muss der Akku entnommen werden.

Denken Sie stets daran, dass Sie als Bediener für eventuell dadurch entstehende Sach- und Personenschäden verantwortlich sind. Verwendung und Pflege von Elektrowerkzeugen

Arbeiten Sie niemals mit einem Gerät, das ohne Zustimmung des Herstellers modifiziert wurde und nicht mehr mit der Originalausführung übereinstimmt. Das Gerät darf niemals in der Nähe explosiver oder feuergefährlicher Materialien verwendet werden.

Arbeiten Sie niemals mit einem defekten Gerät. Die Kontroll-, Wartungs- und Serviceanweisungen in dieser Bedienungsanweisung sind genau zu befolgen. Gewisse Wartungs- und Servicemaßnahmen sind von geschulten, qualifizierten Fachleuten auszuführen. Siehe die Anweisungen unter der Überschrift Wartung.

Nur Original-Ersatzteile verwenden.

Es ist sicherzustellen, dass die Lüftungsöffnungen stets frei von Schmutz sind.

Vor dem Start müssen sämtliche Abdeckungen,

1601 - 002 - 19.09.2022Schutzvorrichtungen und Griffe angebracht sein.

Betreiben Sie das Gerät nur bei Tageslicht oder guter Beleuchtung.

Verwenden Sie das Gerät niemals bei schlechtem Wetter, z.B. bei Nebel, Regen, Feuchtigkeit oder an feuchten Orten, bei starkem Wind, großer Kälte, Gewittergefahr usw. Extrem heißes Wetter kann zur Überhitzung des Geräts führen. Der Betrieb bei schlechtem Wetter ist sehr ermüdend und kann gefährliche Umstände herbeiführen, z. B. Rutschgefahr.

Wenn das Gerät anfängt, ungewöhnlich zu vibrieren, halten Sie es an und entfernen Sie den Akku.

Gehen Sie, rennen Sie nicht. Allgemeine Sicherheitshinweise WARNUNG: Lesen Sie die folgenden Warnhinweise, bevor Sie das Gerät benutzen.

Eine unsachgemäße oder nachlässige Anwendung des Geräts kann gefährlich werden und zu schweren oder tödlichen Verletzungen des Bedieners oder anderer Personen führen. Lesen Sie diese Bedienungsanleitung sorgfältig durch und beachten Sie unbedingt die darin enthaltenen Hinweise.

Unter keinen Umständen darf die ursprüngliche Konstruktion des Gerätes ohne Genehmigung des Herstellers geändert werden. Arbeiten Sie niemals mit einem Gerät, das ohne Zustimmung des Herstellers modifiziert wurde und verwenden Sie stets Originalzubehör. Unzulässige Änderungen und/ oder unzulässiges Zubehör können zu schweren oder sogar tödlichen Verletzungen des Bedieners oder anderer Personen führen. Möglicherweise deckt Ihre Garantie keine Schäden, die durch die Verwendung von nicht zulässigem Zubehör oder nicht zulässigen Ersatzteilen verursacht werden, bzw. keine diesbezügliche Haftung ab.

Dieses Gerät erzeugt beim Betrieb ein elektromagnetisches Feld. Dieses Feld kann sich unter bestimmten Bedingungen auf die Funktionsweise aktiver oder passiver medizinischer 1601 - 002 - 19.09.2022 7Implantate auswirken. Um die Gefahr von Situationen, die zu schweren oder tödlichen Verletzungen führen können, auszuschließen, sollten Personen mit einem medizinischen Implantat vor der Nutzung dieses Gerätes ihren Arzt und den Hersteller des Implantats konsultieren.

Entfernen Sie den Akku während des Ladens aus dem Gerät. Sicherheitshinweise für den Betrieb WARNUNG: Lesen Sie die folgenden Warnhinweise, bevor Sie das Gerät verwenden.

Wenn Sie in eine Situation kommen, die Sie in Bezug auf die weitere Anwendung des Geräts verunsichert, lassen Sie sich von einem Experten beraten. Wenden Sie sich an Ihren Händler oder Ihre Servicewerkstatt. Führen Sie keine Arbeiten aus, mit denen Sie überfordert sind.

Der Gebrauch des Geräts bei schlechtem Wetter, u. a. Nebel, Regeln, starker Wind, große Kälte usw., sollte vermieden werden.

Erlauben Sie Kindern niemals, das Gerät zu verwenden oder sich in seiner Nähe aufzuhalten. Da das Gerät leicht zu starten ist, könnten auch Kinder bei unzureichender Aufsicht in der Lage sein, es zu starten. Dies kann zu schweren Verletzungen führen. Trennen Sie stets den Akku ab, wenn das Gerät unbeaufsichtigt ist.

Stellen Sie sicher, dass während der Verwendung Menschen und Tiere einen Abstand von mindestens 15Metern (50ft) einhalten. Wenn mehrere Bediener am gleichen Einsatzort tätig sind, muss der Sicherheitsabstand mindestens 15Meter betragen. Andernfalls kann es zu schweren Verletzungen kommen. Stellen Sie das Gerät sofort ab, wenn sich Personen oder Tiere nähern. Drehen Sie sich niemals abrupt mit dem Gerät um, ohne vorher sicherzustellen, dass sich hinter Ihnen niemand innerhalb der Sicherheitszone befindet.

Vergewissern Sie sich, dass Sie sicher gehen und stehen können. Achten Sie auf eventuelle Hindernisse (Wurzeln, Steine, Äste,

1601 - 002 - 19.09.2022Löcher, Gräben usw.), wenn Sie unvermittelt Ihren Standort wechseln. Beim Arbeiten auf abschüssigem Boden müssen Sie immer sehr vorsichtig sein.

Nehmen Sie stets eine sichere Arbeitsstellung mit festem Stand ein. Arbeiten Sie nicht über die normale Reichweite hinaus.

Achten Sie immer genau auf Warnsignale oder Rufe, wenn Sie den Gehörschutz tragen. Nehmen Sie den Gehörschutz immer ab, sobald das Gerät abgestellt ist.

Nehmen Sie Rücksicht auf Menschen in Ihrer Umgebung: Vermeiden Sie es, das Gerät zu unpassenden Zeiten zu verwenden, z.B. am späten Abend oder am frühen Morgen. Befolgen Sie die örtlichen Vorschriften und Verordnungen.

Verwenden Sie das Gerät mit einem möglichst geringen Luftstrahl. Es ist nur selten notwendig, mit vollem Luftstrahl zu arbeiten. Viele Arbeiten können mit halbem Luftstrahl ausgeführt werden. Ein geringerer Luftstrahl macht nicht nur weniger Lärm, es wird auch weniger Staub aufgewirbelt. Zudem haben Sie eine bessere Kontrolle über das Material, das zusammen- oder weggeblasen werden soll.

Lösen Sie am Boden festsitzenden Unrat mit Hilfe einer Harke oder eines Besens.

Halten Sie die Ausblasöffnung so nah wie möglich am Boden.

Behalten Sie Ihre Umgebung im Blick. Richten Sie das Gerät immer von Menschen, Tieren, Spielplätzen, Autos usw. weg.

Verringern Sie die Blaszeit durch leichtes Befeuchten staubiger Bereiche oder die Verwendung von Sprühvorrichtungen.

Achten Sie auf die Windrichtung. Es ist einfacher, mit dem Wind zu arbeiten.

Stoppen Sie das Gerät und entfernen Sie den Akku, wenn das Gerät ungewöhnlich stark vibriert.

Das Laubblasgerät sollte nicht zum Verlagern großer Laubhaufen benutzt werden, da dies sehr zeitaufwendig ist und unnötigen Lärm verursacht.

Hinterlassen Sie Ihren Arbeitsbereich sauber. Vergewissern Sie sich, dass 1601 - 002 - 19.09.2022 9Sie keinen Unrat auf fremde Grundstücke geblasen haben.

Laufen Sie nicht mit dem Gerät.

Durch den starken Luftstrahl können Fremdkörper mit einer solchen Geschwindigkeit weggeblasen werden, dass sie zurückprallen und schwere Augenverletzungen hervorrufen.

Richten Sie den Luftstrahl niemals auf Menschen oder Tiere.

Stellen Sie den Motor ab, bevor Sie Zubehörteile oder andere Komponenten an- oder abmontieren.

Halten Sie alle Körperteile von heißen Oberflächen fern.

Stellen Sie das Gerät niemals im aktivierten Zustand unbeaufsichtigt ab.

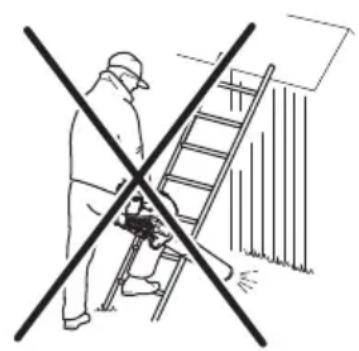

Das Laubblasgerät darf nicht auf Leitern oder Gerüsten benutzt werden.

Sie dürfen das Gerät niemals verwenden, wenn nicht die Möglichkeit besteht, bei einem Unfall Hilfe herbeizurufen.

Achten Sie auf hochgeschleuderte Gegenstände. Hochgeschleuderte Steine, Unrat usw. können die Augen treffen und Blindheit oder schwere Verletzungen verursachen.

Verwenden Sie einen Fehlerstromschutzschalter (RDI), um die Sicherheit zu erhöhen. Ein Fehlerstromgerät wurde zum Schutz des Bedienungspersonals angebracht, falls es zu einem elektrischen Fehler kommen sollte.

Dieses Gerät ist äußerst vibrationsarm. Personen mit Kreislaufstörungen, die zu oft Vibrationen ausgesetzt

1601 - 002 - 19.09.2022werden, laufen Gefahr, Schäden an den Blutgefäßen oder am Nervensystem davonzutragen. Gehen Sie zum Arzt, wenn Sie Symptome feststellen, die darauf hinweisen, dass Sie übermäßigen Vibrationen ausgesetzt waren. Beispiele für solche Symptome sind: Einschlafen von Körperteilen, Gefühlsverlust, Jucken, Stechen, Schmerzen, Verlust oder Beeinträchtigung der normalen Körperkraft, Veränderungen der Hautfarbe oder der Haut. Diese Symptome treten üblicherweise in Fingern, Händen und Handgelenken auf.

Verwenden Sie das Gerät nur für solche Arbeiten, für die es vorgesehen ist.

Es ist unmöglich, hier alle denkbaren Situationen zu beschreiben. Gehen Sie stets vorsichtig vor, und arbeiten Sie mit gesundem Menschenverstand. Vermeiden Sie Situationen, denen Sie sich nicht gewachsen fühlen. Wenn Sie sich nach dem Lesen dieser Anweisungen immer noch unsicher fühlen, wie Sie vorgehen sollen, bitten Sie einen Fachmann um Rat, bevor Sie fortfahren. Persönliche Schutzausrüstung WARNUNG: Lesen Sie die folgenden Warnhinweise, bevor Sie das Gerät benutzen.

Verwenden Sie stets die vorgeschriebene persönliche Schutzausrüstung bei der Benutzung des Geräts. Die persönliche Schutzausrüstung kann Verletzungen nicht vollständig vermeiden, vermindert aber den Umfang der Verletzungen und Schäden bei einem Unfall. Lassen Sie sich von Ihrem Händler bei der Auswahl der richtigen Ausrüstung unterstützen.

Eine längerfristige Beschallung mit Lärm kann zu Gehörschäden führen. Grundsätzlich sind akkubetriebene Geräte relativ leise. Durch die Kombination aus Geräuschpegel und langer Nutzungsdauer kann es jedoch zu Gehörschäden kommen. empfiehlt das Tragen eines Gehörschutzes, wenn das Gerät an einem Tag länger durchgehend 1601 - 002 - 19.09.2022 11benutzt wird. Ständige und regelmäßige Benutzer sollten ihr Gehör regelmäßig untersuchen lassen. Beachten Sie, dass ein Gehörschutz die Wahrnehmung von Geräuschen und Warnsignalen einschränkt.

Tragen Sie einen zugelassenen Augenschutz. Bei der Benutzung eines Visiers ist auch eine zugelassene Schutzbrille zu tragen. Zugelassene Schutzbrillen sind in diesem Falle diejenigen, die die Normen ANSI Z87.1 für die USA bzw. EN 166 für EU- Länder erfüllen.

Tragen Sie Kleidung aus reißfestem Material. Tragen Sie stets eng anliegende Kleidung, lange Hosen aus schwerem Stoff und lange Ärmel. Tragen Sie keine weite Kleidung, die sich leicht an Ästen und Zweigen verfangen könnte. Vermeiden Sie das Tragen von Schmuck, kurzen Hosen und Sandalen. Gehen Sie nicht barfuß. Binden Sie Ihre Haare sicherheitshalber zusammen, sodass sie nicht über Ihre Schulter fallen.

Halten Sie eine Erste-Hilfe- Ausrüstung und einen Feuerlöscher griffbereit.

Bei staubigen Arbeitsbedingungen ist ein Atemschutz zu tragen. Sicherheitsvorrichtungen am Gerät WARNUNG: Lesen Sie die folgenden Warnhinweise, bevor Sie das Gerät benutzen.

In diesem Abschnitt werden einzelnen Teile der Sicherheitsausrüstung des Gerätes beschrieben, welche Funktion sie haben und wie ihre Kontrolle und Wartung ausgeführt werden sollen, um sicherzustellen, dass sie funktionsfähig

1601 - 002 - 19.09.2022sind. Die Einbaulage dieser Komponenten ist unter der Überschrift Geräteübersicht auf Seite 2 gelistet.

Die Lebensdauer des Geräts kann verkürzt werden und die Unfallgefahr kann steigen, wenn die Wartung des Geräts nicht ordnungsgemäß und Service und/oder Reparaturen nicht fachmännisch ausgeführt werden. Wenden Sie sich für weitere Informationen an Ihre Vertragswerkstatt.

Benutzen Sie kein Gerät mit defekten Sicherheitsvorrichtungen. Die Sicherheitsausrüstung des Gerätes muss so kontrolliert und gewartet werden, wie dies in diesem Abschnitt beschrieben wird. Wenn Ihr Gerät diesen Anforderungen nicht entspricht, muss eine Servicewerkstatt aufgesucht werden.

Service und Reparatur des Geräts erfordern eine Spezialausbildung. Dies gilt besonders für die Sicherheitsausrüstung des Geräts. Wenn Ihr Gerät den unten aufgeführten Kontrollanforderungen nicht entspricht, müssen Sie Ihre Servicewerkstatt aufsuchen. Beim Kauf eines unserer Geräte wird gewährleistet, dass Reparatur- oder Servicearbeiten fachmännisch ausgeführt werden. Sollte der Verkäufer Ihres Geräts nicht an unser Fachhändler- Service-Netz angeschlossen sein, fragen Sie nach unserer nächstgelegenen Servicewerkstatt. So prüfen Sie die Tastatur

1. Drücken Sie die Start/Stop-

Taste(B) und halten Sie sie gedrückt.

a)Das Gerät ist eingeschaltet, wenn die LED (A) leuchtet. b)Das Gerät ist ausgeschaltet, wenn die LED (A) aus ist.

Fehlerbehebung auf Seite 21 , wenn die Warnanzeige (C) leuchtet oder blinkt. 1601 - 002 - 19.09.2022 13So prüfen Sie den Gashebel

den Gashebel, um sicherzustellen, dass er sich frei bewegen kann. Sicherer Umgang mit Akkus WARNUNG: Lesen Sie die folgenden Warnhinweise, bevor Sie das Gerät verwenden.

Verwenden Sie nur den Husqvarna BLi Akku. Siehe Zugelassene Akkus für das Gerät auf Seite 23 . Die Akkus verfügen über eine Softwareverschlüsselung.

Verwenden Sie als Stromversorgung für die zugehörigen Husqvarna Geräte nur wiederaufladbare Husqvarna BLi Akkus. Um Verletzungen zu vermeiden, verwenden Sie den Akku nicht zur Energieversorgung anderer Geräte.

Es besteht die Gefahr von elektrischen Schlägen. Verbinden Sie die Akkuklemmen nicht mit Schlüsseln, Münzen, Schrauben oder anderen metallischen Gegenständen. Dadurch kann es zu einem Kurzschluss des Akkus kommen.

Verwenden Sie keine nicht aufladbaren Akkus.

Legen Sie keine Gegenstände in die Luftschlitze des Akkus.

Halten Sie den Akku von direkter Sonneneinstrahlung, Hitze oder offenem Feuer fern. Der Akku kann Verbrennungen und/oder chemische Verätzungen verursachen.

Halten Sie den Akku von Regen und Feuchtigkeit fern.

Halten Sie den Akku von Mikrowellen und hohem Druck fern.

Versuchen Sie nicht, den Akku zu zerlegen oder aufzubrechen.

Wenn aus dem Akku Flüssigkeit austritt, vermeiden Sie Haut- oder Augenkontakt mit dieser. Sollten Sie dennoch mit der Flüssigkeit in Berührung gekommen sein, reinigen Sie den Bereich mit ausreichend Wasser und Seife und suchen Sie

1601 - 002 - 19.09.2022medizinische Hilfe auf. Sollte Flüssigkeit in Ihre Augen gelangen, reiben Sie diese nicht, sondern spülen Sie sie mindestens 15Minuten lang mit reichlich Wasser aus und suchen Sie anschließend medizinische Hilfe auf.

Der Akku darf nur bei Temperaturen zwischen -10°C (14°F) und 40°C (114 °F) verwendet werden.

Reinigen Sie weder den Akku noch das Ladegerät mit Wasser. Siehe So reinigen Sie das Gerät, den Akku und das Ladegerät auf Seite 20

Verwenden Sie keine fehlerhaften oder beschädigten Akkus.

Lagern Sie Akkus getrennt von Metallgegenständen wie Nägeln, Schrauben und Schmuck.

Achten Sie darauf, den Akku von Kindern fernzuhalten. Sicherer Umgang mit dem Ladegerät WARNUNG: Lesen Sie die folgenden Warnhinweise, bevor Sie das Gerät benutzen.

Gefahr von elektrischen Schlägen oder Kurzschluss, wenn die Sicherheitshinweise nicht beachtet werden.

Verwenden Sie nur das mitgelieferte Ladegerät für Ihr Gerät Verwenden Sie zum Laden von Husqvarna BLi Ersatzakkus ausschließlich Husqvarna QC Ladegeräte.

Das Ladegerät nicht zerlegen.

Verwenden Sie keine fehlerhaften oder beschädigten Ladegeräte.

Heben Sie das Ladegerät nicht am Netzkabel an. Um das Ladegerät von der Steckdose zu trennen, ziehen Sie am Netzstecker. Ziehen Sie nicht am Netzkabel.

Achten Sie darauf, dass keines der Kabel und Verlängerungskabel mit Wasser, Öl oder scharfen Kanten in Berührung kommt. Achten Sie darauf, dass Kabel nicht zwischen Objekten, z. B. Türen, Zäunen o.Ä., eingeklemmt werden.

Das Ladegerät darf nicht in der Nähe von entflammbaren Materialien oder Materialien, die Korrosion verursachen können, verwendet werden. Vergewissern Sie sich, dass das Akkuladegerät nicht abgedeckt ist. Bei Rauchentwicklung oder Feuer muss der Stecker des 1601 - 002 - 19.09.2022 15Ladegeräts sofort aus der Steckdose gezogen werden.

Laden Sie den Akku nur in geschlossenen Räumen an einem Ort mit guter Luftzirkulation und ohne direkte Sonneneinstrahlung. Laden Sie den Akku nicht im Freien. Auf keinen Fall Akkus in feuchter Umgebung laden.

Verwenden Sie das Ladegerät nur bei mit einer Temperatur zwischen 5°C (41°F) und 40°C (104°F). Verwenden Sie das Ladegerät nur in einer gut belüfteten, trockenen und staubfreien Umgebung.

Legen Sie keine Gegenstände in die Kühlschlitze des Akkuladegeräts.

Verbinden Sie die Anschlüsse des Akkuladegeräts niemals mit Metallgegenständen. Dies kann zu einem Kurzschluss im Ladegerät führen.

Nutzen Sie zugelassene Steckdosen, die nicht beschädigt sind. Stellen Sie sicher, dass das Kabel des Ladegeräts nicht beschädigt ist. Wenn Verlängerungskabel verwendet werden, stellen Sie sicher, dass diese nicht beschädigt sind. Sicherheitshinweise für die Wartung WARNUNG: Lesen Sie die folgenden Warnhinweise, bevor Sie das Gerät warten.

Entfernen Sie vor Wartungs-, Kontroll- oder Montagearbeiten den Akku.

Der Bediener darf nur die Wartungs- und Servicearbeiten ausführen, die in dieser Bedienungsanleitung beschrieben sind. Für darüber hinausgehende Wartungs- und Servicearbeiten wenden Sie sich bitte an Ihren Servicehändler.

Stellen Sie sicher, dass alle Muttern, Bolzen und Schrauben stets fest angezogen sind, um einen sicheren Betriebszustand des Geräts zu gewährleisten.

Ersetzen Sie abgenutzte oder beschädigte Teile.

Wenn Wartungsarbeiten nicht durchgeführt werden, verringert sich die Lebensdauer des Geräts und die Unfallgefahr steigt.

Für alle Service- und Reparaturarbeiten, insbesondere an den

1601 - 002 - 19.09.2022Sicherheitsvorrichtungen des Geräts, ist eine spezielle Schulung erforderlich. Wenn nach den Wartungsarbeiten nicht alle in dieser Bedienungsanleitung beschriebenen Prüfungen mit positivem Ergebnis ausfallen, wenden Sie sich an Ihren Servicehändler. Wir garantieren Ihnen, dass für Ihr Gerät professionelle Service- und Reparaturdienste verfügbar sind.

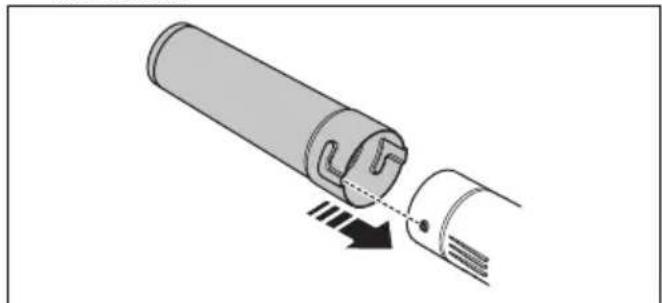

Nur Original-Ersatzteile verwenden. Montage So montieren Sie das Rohr am Gerät

1. Stecken Sie die Ausblasöffnung über das Rohrende

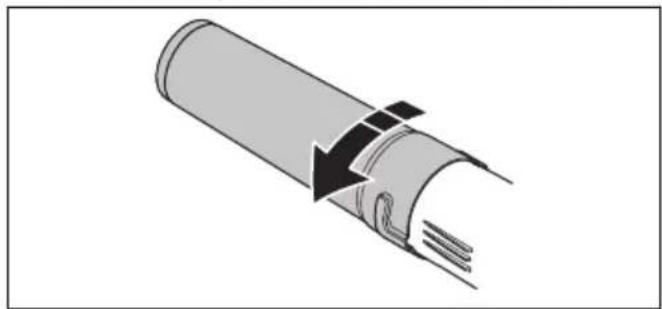

2. Drücken Sie die Ausblasöffnung vollständig an und

drehen Sie sie, bis sie in das Gerät einrastet. So stellen Sie den Tragegurt ein

1. Führen Sie die Gurte des Hüftpolsters durch

die Befestigungen am Tragegurt für den rückentragbaren Akku.

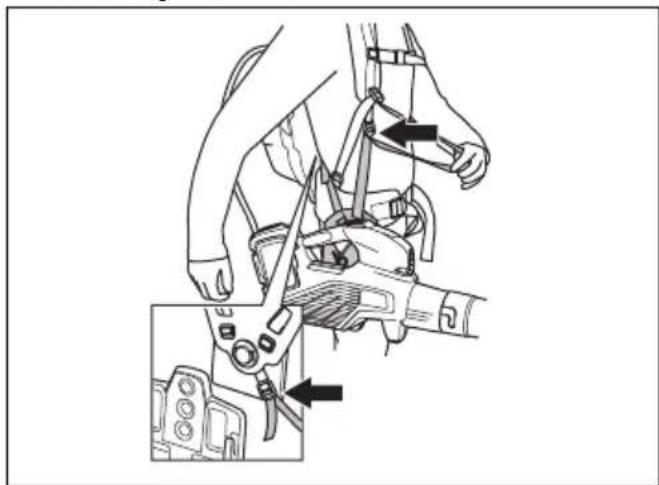

2. Stellen Sie den Tragegurt auf die optimale

Arbeitsstellung ein. Betrieb Einleitung WARNUNG: Lesen Sie vor Gebrauch des Geräts das Kapitel über Sicherheit, und machen Sie sich damit vertraut. So führen Sie eine Funktionsprüfung vor Verwendung des Geräts durch

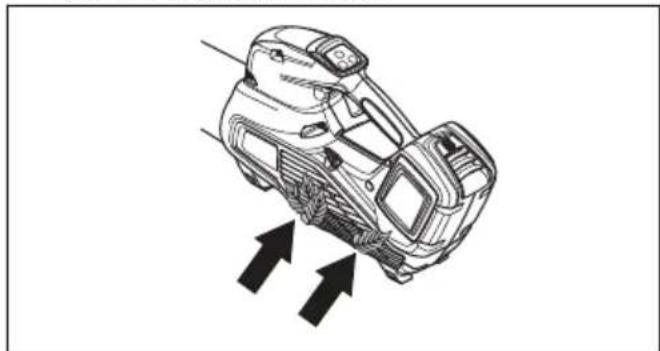

1. Kontrollieren Sie den Lufteinlass auf Verschmutzung

und Risse. Entfernen Sie mit einem Pinsel Gras und Blätter aus dem Gerät.

2. Vergewissern Sie sich, dass das Gerät

ordnungsgemäß funktioniert.

3. Prüfen Sie alle Muttern und Schrauben und stellen

Sie sicher, dass sie angezogen sind. So schließen Sie das Akkuladegerät an

1. Schließen Sie das Akkuladegerät an eine Quelle mit

der auf dem Typenschild angegebenen Spannung und Frequenz an.

2. Stecken Sie den Netzstecker in eine geerdete

Steckdose. Die LED am Ladegerät blinkt einmal grün. Hinweis: Der Akku wird nicht aufgeladen, wenn die Akkutemperatur über 50°C beträgt. In diesem Fall 1601 - 002 - 19.09.2022 17wird der Akku durch das Ladegerät abgekühlt, bevor er weiter aufgeladen wird. So laden Sie den Akku Hinweis: Laden Sie den Akku, wenn Sie ihn zum ersten Mal verwenden. Ein neuer Akku ist nur zu 30% geladen.

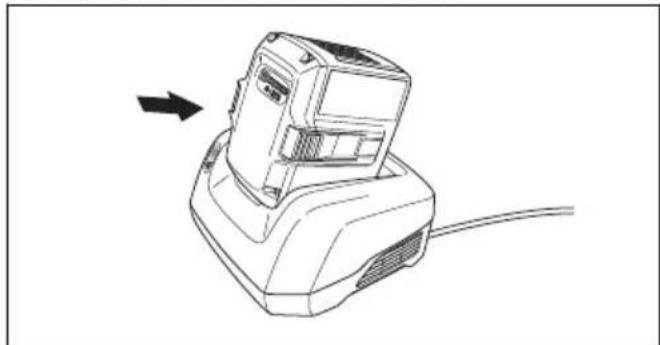

1. Stellen Sie sicher, dass der Akku trocken ist.

2. Den Akku in das Ladegerät einlegen.

3. Stellen Sie sicher, dass die grüne Ladeanzeige auf

dem Ladegerät aufleuchtet. Das bedeutet, dass der Akku richtig mit dem Ladegerät verbunden ist.

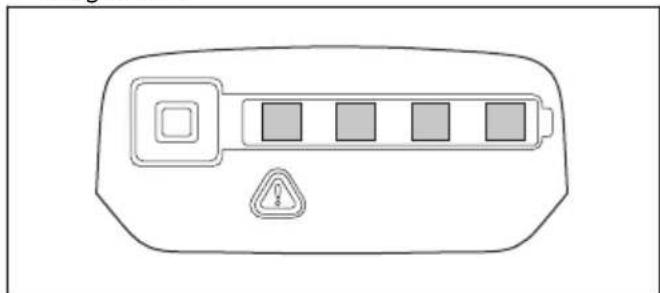

4. Wenn alle LEDs am Akku leuchten, ist er vollständig

5. Um das Ladegerät von der Steckdose zu trennen,

ziehen Sie den Netzstecker. Ziehen Sie nicht am Kabel.

6. Den Akku aus dem Ladegerät entnehmen.

Hinweis: Weitere Informationen entnehmen Sie bitte den Bedienungsanleitungen für den Akku und das Ladegerät. So schließen Sie den Akku an das Gerät an WARNUNG: Verwenden Sie im Gerät nur originale Husqvarna Akkus.

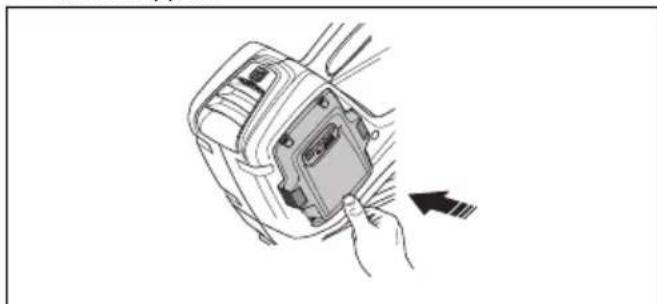

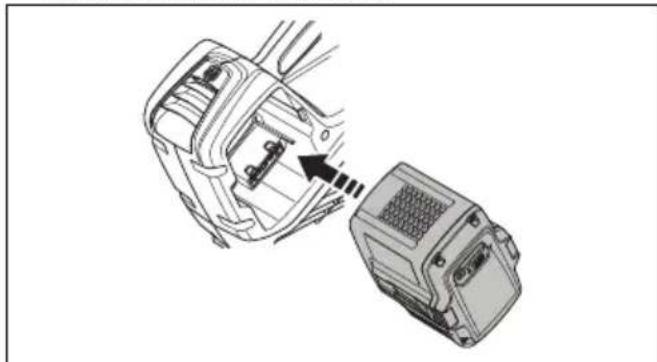

1. Stellen Sie sicher, dass der Akku vollständig geladen

2. Schieben Sie den Akku in das Akkufach des Geräts.

Der Akku muss leicht einzuführen sein, anderenfalls ist er nicht korrekt eingesetzt.

3. Drücken Sie den unteren Teil des Akkus so weit wie

möglich in das Akkufach. Der Akku verriegelt sich mit einem hörbaren Klickgeräusch in der richtigen Position.

4. Stellen Sie sicher, dass die Riegel ordnungsgemäß

einschnappen. So starten Sie das Gerät

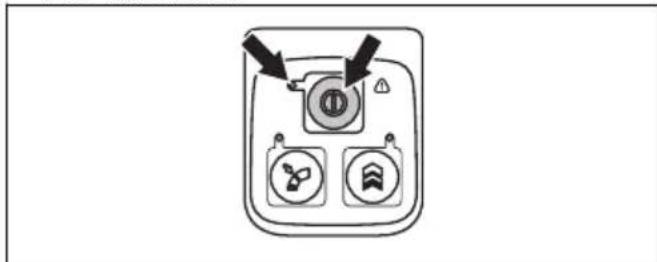

1. Drücken und halten Sie die Starttaste, bis die grüne

2. Gashebel zur Steuerung der Drehzahl verwenden.

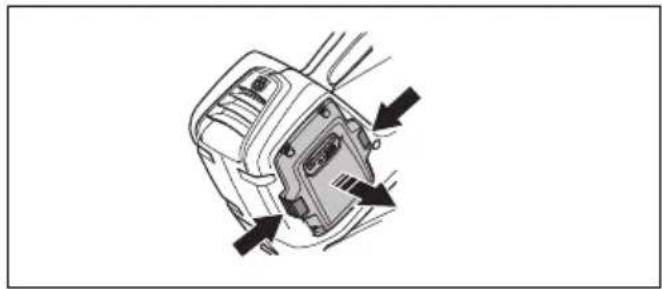

So stoppen Sie das Gerät

1. Lassen Sie den Gashebel los.

2. Drücken und halten Sie den Betriebsschalter, bis die

1601 - 002 - 19.09.20223. Entfernen Sie den Akku aus dem Gerät. Drücken Sie die beiden Entriegelungstasten und ziehen Sie den Akku heraus. So stellen Sie den optimalen Luftstrahl für Ihre Arbeit ein

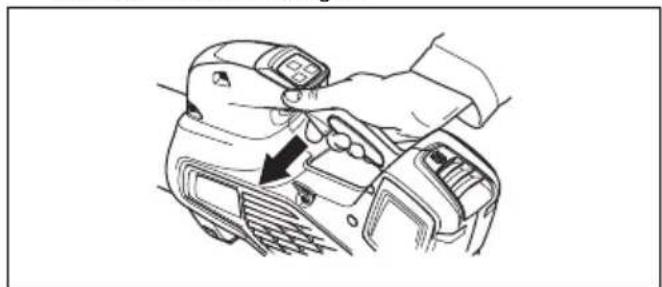

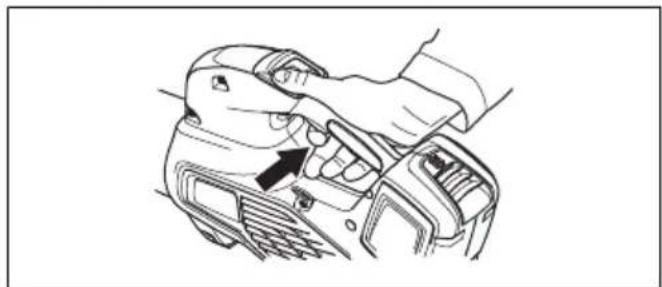

1. Drücken Sie den Gashebel, um den optimalen

Luftstrahl für Ihre Arbeit auszuwählen.

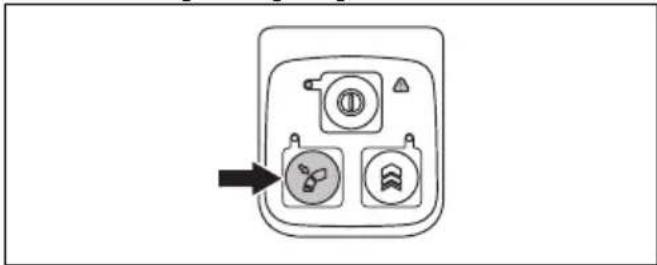

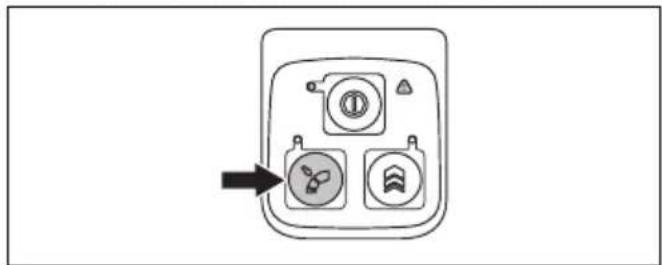

2. Drücken Sie auf die Taste zur

Geschwindigkeitsregelung, um den gewünschten Luftstrahl einzustellen. Die LED leuchtet auf.

3. Während Sie weiterarbeiten, ist es nicht erforderlich,

den Gashebel zu betätigen.

4. Drücken Sie erneut auf die Taste

zur Geschwindigkeitsregelung, um die Geschwindigkeitsregelung zu deaktivieren. So erhöhen Sie vorübergehend den Luftstrahl

1. Starten Sie das Gerät. Siehe

So starten Sie das Gerät auf Seite 18

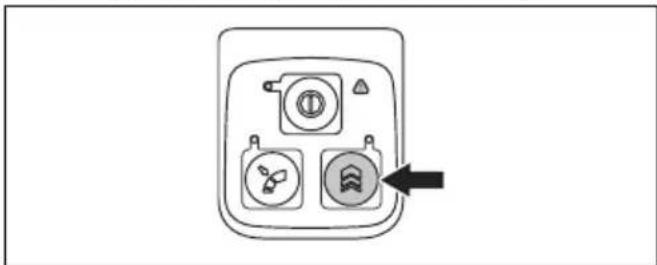

2. Drücken Sie die „Boost“-Taste, um den maximalen

Luftstrahl einzustellen. Die LED leuchtet auf. a) 525iB Mark II hat eine unbegrenzte „Boost“-Zeit. b) 325iB hat eine begrenzte „Boost“-Zeit von 30Sekunden. Lassen Sie die „Boost“-Taste los und drücken Sie sie dann erneut.

3. Um das Gerät bei normalem Luftstrahl zu

verwenden, lassen Sie die „Boost“-Taste los. Wartung Einleitung WARNUNG: Vor der Durchführung von Wartungsarbeiten müssen Sie die Sicherheitsinformationen lesen und verstehen. Wartungsplan WARNUNG: Entfernen Sie den Akku, bevor Sie Wartungsarbeiten durchführen. 1601 - 002 - 19.09.2022 19Nachstehend sind die am Gerät vorzunehmenden Wartungsmaßnahmen aufgelistet. Wartung Täglich Wöchent- lich Monatlich Außenseite des Geräts mit einem sauberen und trockenen Tuch reinigen. Kein Wasser verwenden.

Halten Sie die Griffe trocken, sauber und frei von Öl und Fett. X Stellen Sie sicher, dass die Start-/Stopptaste richtig funktioniert und nicht be- schädigt ist.

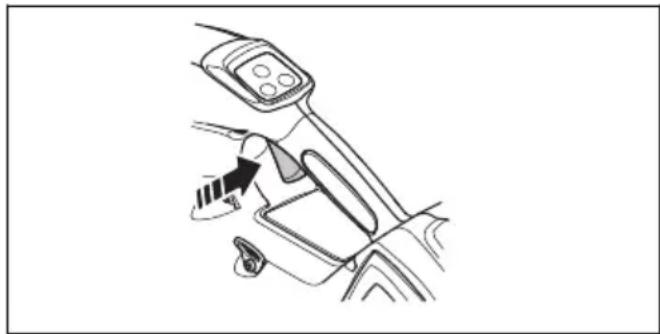

Stellen Sie sicher, dass der Gashebel sicherheitstechnisch einwandfrei funktio- niert.

Ziehen Sie die Schrauben und Muttern nach. X Akku auf Schäden prüfen. X Ladezustand des Akkus prüfen. X Überprüfen Sie, ob die Entriegelungstasten am Akku funktionieren und der Akku in das Gerät einrastet.

Überprüfen, ob das Ladegerät unbeschädigt und betriebsfähig ist. X Darauf achten, dass alle Kupplungen, Verbindungen und Kabel sauber und in- takt sind.

Verbindungen zwischen Akku und Gerät sowie zwischen Akku und Ladegerät prüfen.

So prüfen Sie den Lufteinlass

1. Achten Sie darauf, dass der Lufteinlass auf keiner

Seite des Geräts blockiert ist.

2. Schalten Sie, falls erforderlich, das Gerät ab und

entfernen Sie Blätter oder unerwünschte Materialien. ACHTUNG: Ein verstopfter Lufteinlass verringert die Blasleistung des Geräts und erhöht die Betriebstemperatur des Motors. Dies kann zu einem Motordefekt aufgrund von Überhitzung führen. So prüfen Sie den Akku und das Ladegerät

1. Untersuchen Sie den Akku auf Schäden, z.B. Risse.

2. Untersuchen Sie das Akkuladegerät auf Schäden,

3. Stellen Sie sicher, dass das Verbindungskabel des

Akkuladegeräts nicht beschädigt ist und dass keine Risse vorhanden sind. So reinigen Sie das Gerät, den Akku und das Ladegerät

1. Reinigen Sie das Gerät nach jedem Gebrauch mit

einem trockenen Tuch.

2. Reinigen Sie Akku und Ladegerät mit einem

trockenen Tuch. Die Akkuführungsschienen sauber halten.

3. Stellen Sie sicher, dass die Klemmen an Akku

und Ladegerät sauber sind, bevor der Akku in das Ladegerät oder das Gerät gesteckt wird. 20 1601 - 002 - 19.09.2022Fehlerbehebung Benutzeroberfläche Benutzeroberfläche Mögliche Fehler Mögliche Fehlerbehebung Grüne LED blinkt Geringe Akkuspannung. Laden Sie den Akku. Rote Fehler-LED blinkt Temperaturabweichung. Lassen Sie das Gerät abkühlen. Das Gerät springt nicht an Schmutz in Akkusteckern. Mit Druckluft oder einer weichen Bürste reinigen. Der Akku läuft nicht. Starten Sie den Akku. Rote Fehler-LED blinkt Es sind Servicearbeiten erforderlich. Setzen Sie sich mit Ihrer Service- werkstatt in Verbindung. Akku LED-Anzeige Mögliche Fehler Mögliche Fehlerbehebung Grüne LED blinkt Geringe Batteriespannung. Laden Sie den Akku. Rote Fehler-LED blinkt Der Akku ist entladen. Laden Sie den Akku. Temperaturabweichung. Der Akku darf nur bei Temperaturen zwischen -10°C (14°F) und 40°C (104°F) verwendet werden. Überspannung. Kontrollieren Sie, ob die Netzspan- nung mit der auf dem Geräteschild angegebenen übereinstimmt. Den Akku aus dem Ladegerät ent- nehmen. Rote Fehler-LED leuchtet Die Zellendifferenz ist zu groß (1V). Setzen Sie sich mit Ihrer Service- werkstatt in Verbindung. Akkuladegerät Störung Mögliche Fehler Mögliche Abhilfe Rote Fehler-LED blinkt Temperaturabweichung. Der Akku darf nur bei Temperaturen zwischen 5 °C und 40°C verwendet werden. Rote Fehler-LED leuchtet auf. Wenden Sie sich an Ihren Service- händler. 1601 - 002 - 19.09.2022 21Transport, Lagerung und Entsorgung Transport und Lagerung

• Die mitgelieferten Lithium-Ionen-Akkus entsprechen den Anforderungen des Gefahrgutrechts.

• Beachten Sie für den gewerblichen Transport, auch durch Dritte oder Speditionen, die gesonderten Anforderungen auf Verpackung und Etiketten.

• Sprechen Sie sich, bevor Sie das Gerät versenden, mit einer Person ab, die speziell im Gefahrgutversand geschult ist. Beachten Sie sämtliche geltende nationale Vorschriften.

• Bedecken Sie offene Kontakte mit Klebeband, wenn Sie den Akku in eine Verpackung legen. Stellen Sie sicher, dass der Akku in der Verpackung nicht verrutschen kann.

• Entnehmen Sie den Akku für die Lagerung oder den Transport.

• Bringen Sie den Akku und das Ladegerät an einem Ort unter, der trocken und frei von Feuchtigkeit und Frost ist.

• Lagern Sie den Akku nicht an einem Ort, an dem es zu elektrostatischen Entladungen kommen kann. Bewahren Sie den Akku nicht in einem Metallkasten auf.

• Stellen Sie bei der Lagerung des Akkus sicher, dass die Temperatur zwischen 5°C/41°F und 25°C/77°F liegt und der Akku keinem direkten Sonnenlicht ausgesetzt ist.

• Stellen Sie bei der Lagerung des Akkuladegeräts sicher, dass die Temperatur zwischen 5°C/41°F und 45°C/113°F liegt und das Ladegerät keinem direkten Sonnenlicht ausgesetzt ist.

• Das Ladegerät darf nur verwendet werden, wenn die Umgebungstemperatur zwischen 5°C/41°F und 40°C/104°F liegt.

• Laden Sie den Akku auf 30bis 50%, bevor Sie ihn über längere Zeit einlagern.

• Lagern Sie das Akkuladegerät in einem geschlossenen und trockenen Raum.

• Achten Sie bei der Lagerung darauf, dass sich der Akku nicht in unmittelbarer Nähe zum Ladegerät befindet. Kinder und andere nicht befugte Personen dürfen die Ausstattung nicht berühren. Verwahren Sie die Ausstattung in einem abschließbaren Raum.

• Reinigen Sie das Gerät und führen Sie umfassende Servicearbeiten durch, bevor Sie es längere Zeit einlagern.

• Verwenden Sie für das Gerät einen Transportschutz, um Verletzungen oder Schäden am Gerät bei Transport und Lagerung zu vermeiden.

• Befestigen Sie das Gerät während des Transports sicher. Entsorgung von Akku, Ladegerät und Gerät Das Symbol unten bedeutet, dass das Gerät nicht über den Hausmüll entsorgt werden darf. Recyceln Sie es an einer Recyclingstation für elektrische und elektronische Geräte. So werden Umwelt- und Personenschäden vermieden. Weitere Informationen erhalten Sie bei örtlichen Behörden, dem Abfallentsorgungsunternehmen oder Ihrem Händler. Hinweis: Das Symbol ist auf dem Gerät oder der Verpackung des Geräts zu finden. Technische Angaben Technical data 325iB 525iB Mark II Motor Motortyp BLDC (bürstenlos) 36 V BLDC (bürstenlos) 36 V Gewicht Gewicht ohne Akku, kg/lb 2,5/5,5 2,4/5,3 22 1601 - 002 - 19.09.2022325iB 525iB Mark II Geräuschemissionen

Schallleistungspegel, gemessen dB(A) 98 100 Schallleistungspegel, garantiert L

dB(A) 100 101 Wasserschutzgrad Bei allen Witterungsverhältnissen einsatzbereit Ja Ja IPX4

Äquivalenter Schalldruckwert am Ohr des Bedieners, ge- messen gemäß ISO22868, dB (A):

Vibrationspegel an den Griffen, gemessen nach ISO22867, m/s

0,7 0,5 Gebläseleistung Luftstrahl im Normalmodus mit Standarddüse, m

/min 11,0 11,6 Maximale Luftgeschwindigkeit im Normalmodus mit Standarddüse, m/s / mph 47/105,1 48/107,4 Schall- und Vibrationsdaten werden auf der Grundlage der maximalen Geschwindigkeit ermittelt. Zugelassene Akkus für das Gerät 325iB 525iB Mark II Akku BLi30 BLi300 BLi200 Typ Lithium-Ionen Lithium-Ionen Lithium-Ionen Akkukapazität, Ah 5,2 9,4 5,2 Nennspannung, V 36 36 36 Gewicht, lb/kg 2,9/1,3 2,0 2,9/1,3

Umweltbelastende Geräuschemissionen, gemessen als Schallleistung (L

) gemäß EG-Richtlinie 2000/14/EG. Der aufgezeichnete Schallleistungspegel für das Gerät wurde unter Verwendung der originalen Schneidausrüstung mit dem höchsten Pegel gemessen. Der Unterschied zwischen garantiertem und gemes- senem Schallleistungspegel besteht darin, dass beim garantierten Schallleistungspegel auch eine Streuung im Messergebnis und Variationen zwischen verschiedenen Geräten desselben Modells gemäß der Richtlinie 2000/14/EG berücksichtigt werden.

Die mit IPX4 gekennzeichneten akkubetriebenen, handgeführten Geräte von Husqvarna erfüllen diese Anfor- derungen ab Gerätezulassung.

Berichten zufolge liegt der Schalldruckpegel für dieses Gerät normalerweise bei einer Ausbreitungsklasse (Standardabweichung) von 3dB(A).

Berichten zufolge liegt der Vibrationspegel normalerweise bei einer Ausbreitungsklasse (Standardabwei- chung) von 2 m/s

1601 - 002 - 19.09.2022 23Zugelassene Ladegeräte für das Gerät 325iB 525iB Mark II Akkuladegerät QC250 QC330 Eingangsspannung, V 100-240 100-240 Frequenz, Hz 50-60 50-60 Leistung, W 250 330 Zubehör Zugelassenes Zubehör Zugelassenes Zubehör Typ Art.-Nr. Düse (Länge) Flachdüse (600mm) 579 79 75-01 Runddüse mit Metallring (300mm) 586 10 63-01 Runddüse mit Metallring (400 mm) 586 10 63-02 Düsenschalldämpfer (400mm) 589 81 17-01 24 1601 - 002 - 19.09.2022Konformitätserklärung Konformitätserklärung Die Husqvarna AB, SE-561 82 Huskvarna, Schweden, Tel.: +46-36-146500, erklärt in alleiniger Verantwortung, dass das Gerät: Beschreibung Handgeführtes akkubetriebenes Laubblasgerät Marke Husqvarna Typ/Modell 325iB, 525iB Mark II Identifizierung Seriennummern ab 2022 die folgenden EU-Richtlinien und -Verordnungen erfüllt: Verordnung Beschreibung 2006/42/EG „Maschinenrichtlinie“ 2014/30/EMC „bezüglich EMV-Richtlinie“ 2011/65/EG „zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe“ 2000/14/EG „bezüglich Richtlinie über umweltbelastende Geräuschemissionen“ und dass die folgenden Normen und/oder technischen Daten angewendet werden: EN 60335-1:2012 + A11:2014 + A13:2017 + A15:2021, EN

50636-2-100:2014 (IEC 60335-2-100:2002), EN

55014-1:2017 (Emission), EN 55014-2:2021 (Immunity), EN IEC 63000:2018. The Swedish Machinery Testing Institute, Sweden, hat die Übereinstimmung mit AnhangV der Richtlinie2000/14/EG des Rates bestätigt. Zertifikatsnummern: 01/012/017, 01/012/018. Informationen zu Geräuschemissionen finden Sie unter Technical data auf Seite 22

19. Manuale dell’operatore
