XVMF65 - Autoradio SONY - Gratis gebruiksaanwijzing en handleiding

GEBRUIKSAANWIJZING XVMF65 SONY

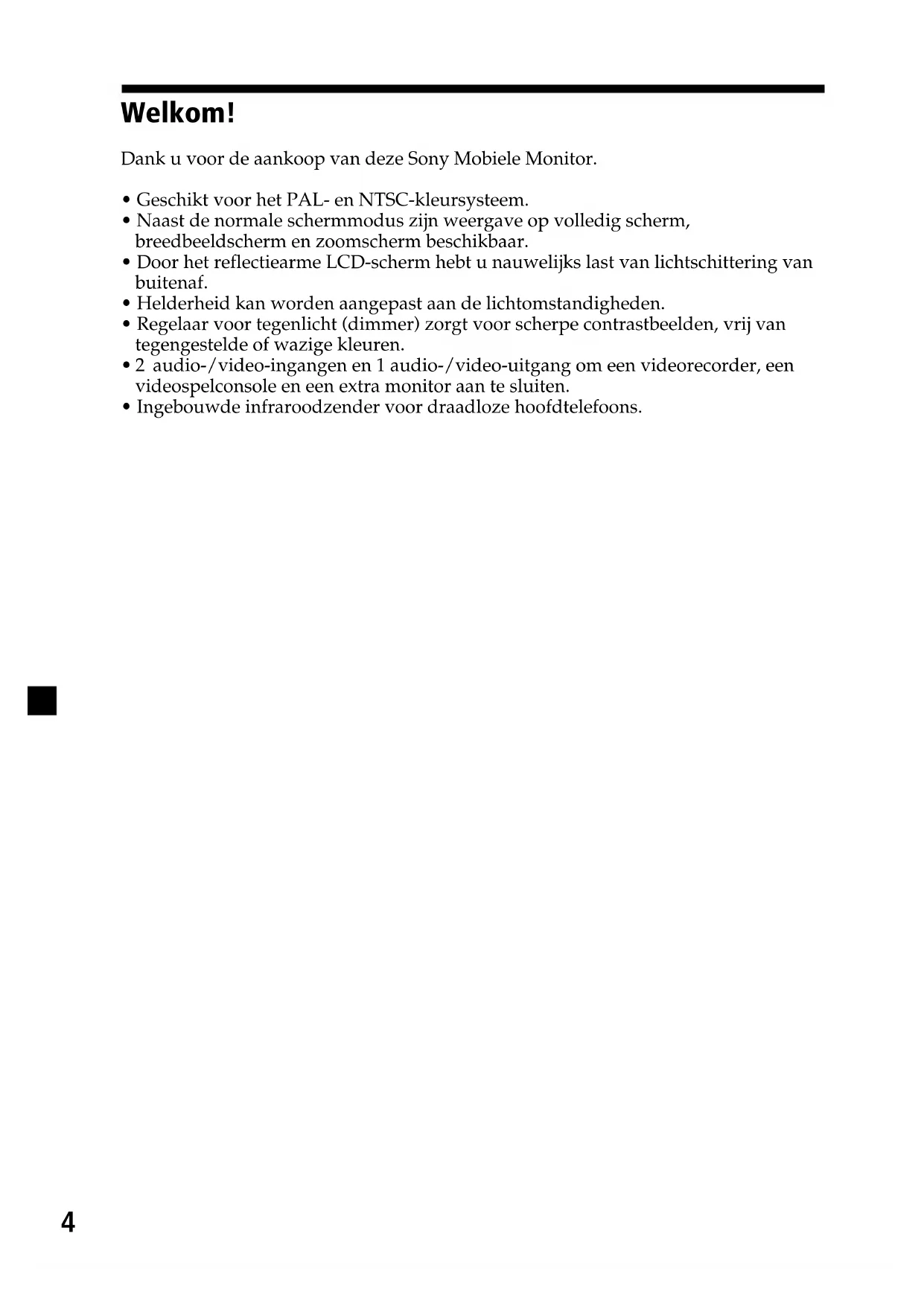

• Geschikt voor het PAL- en NTSC-kleursysteem.

• Naast de normale schermmodus zijn weergave op volledig scherm, breedbeeldscherm en zoomscherm beschikbaar.

• Door het reflectiearme LCD-scherm hebt u nauwelijks last van lichtschittering van buitenaf.

• Helderheid kan worden aangepast aan de lichtomstandigheden.

• Regelaar voor tegenlicht (dimmer) zorgt voor scherpe contrastbeelden, vrij van tegengestelde of wazige kleuren.

• 2 audio-/video-ingangen en 1 audio-/video-uitgang om een videorecorder, een videospelconsole en een extra monitor aan te sluiten.

• Ingebouwde infraroodzender voor draadloze hoofdtelefoons.5 Voorzorgsmaatregelen Lees voordat u het apparaat installeert en in gebruik neemt de volgende voorzorgsmaatregelen om ernstige verwondingen of ongelukken te voorkomen. Veiligheid Handel altijd in overeenstemming met de geldende verkeersregels.

• Tijdens het rijden - De bestuurder mag niet op de monitor kijken of deze bedienen. Dit kan de bestuurder afleiden en ongelukken veroorzaken. - De bestuurder mag de hoofdtelefoon niet gebruiken. Dit kan de bestuurder afleiden en ongelukken veroorzaken. Parkeer de auto op een veilige plek als u de monitor of de hoofdtelefoon wilt gebruiken. Bekijken van videobeelden Er verschijnen pas videobeelden op het scherm nadat de auto is geparkeerd en de handrem is aangetrokken. Wanneer de auto gaat rijden, verdwijnen de videobeelden automatisch, nadat de volgende waarschuwing is verschenen. Bedien geen apparatuur die is aangesloten op de monitor en kijk niet naar de monitor tijdens het rijden. De bovenstaande waarschuwing verschijnt alleen wanneer de monitor is aangesloten op het installatie-onderstel.

• Na de installatie -Zorg dat u uw hoofd niet tegen het apparaat stoot als u opstaat van de achterbank. - Let er vooral op dat u het snoer van de hoofdtelefoon niet om uw nek draait om verwonding of verstikking te voorkomen als het voertuig een onverwachte beweging maakt. - Houd kleine onderdelen buiten het bereik van kinderen. - Laat de monitor niet langdurig blootgesteld aan direct zonlicht. DRIVE MODE6 Bij het installeren

• Installatie van dit apparaat vereist technische kennis. Dit apparaat moet worden geïnstalleerd door bevoegd onderhoudspersoneel.

• Wilt u het apparaat zelf installeren, doe dit dan zorgvuldig op basis van de installatie- en bedradingsdiagrammen in deze gebruikershandleiding. Onjuiste installatie kan leiden tot brand of een elektrische schok.

• Zet het contactslot voor installatie in de positie OFF of haal de sleutel eruit. Als u dit apparaat installeert terwijl het contact aan staat, kan de accu opraken of kan er kortsluiting ontstaan.

• Beschadig geen leidingen, slangen, de brandstoftank of elektrische bedrading bij het installeren van dit apparaat. Dit kan brand veroorzaken. Als u een gat in autopanelen boort, moet u zorgen dat verborgen auto- onderdelen niet worden beschadigd.

• Gebruik geen moeren of bouten voor veiligheidsapparaten, zoals stuurkoppeling, brandstoftoevoer of remsystemen. Dit kan brand of een ongeluk veroorzaken.

• Voorkom dat de kabels en draden verward of beklemd raken tussen het bewegende gedeelte van een stoelleuning.7 Locatie voor installatie Voordat u dit apparaat installeert, moet u de geldende verkeersregels controleren. U moet het apparaat niet installeren op een locatie waar: - het apparaat het zicht van de bestuurder belemmert; - het apparaat de werking van het airbagsysteem belemmert; - het apparaat de werking van het voertuig belemmert, vooral het stuur, de versnellingspook of het rempedaal; - een bestuurder of de passagiers zich kunnen verwonden wanneer ze in of uit de auto stappen. Met vragen of problemen met betrekking tot dit toestel die niet aan bod komen in deze gebruiksaanwijzing, kunt u terecht bij de dichtstbijzijnde Sony dealer.8

• Als er storing optreedt, terwijl er meerdere draadloze hoofdtelefoons worden gebruikt Als er meerdere monitors zijn geïnstalleerd die tegelijkertijd worden gebruikt, kan er storing optreden. 1 INPUT toets Druk hierop voor keuze van de beeldinvoerbron. 2 Ontvanger voor de kaartafstandsbediening/Zender voor de draadloze hoofdtelefoons* 3 MENU toets Druk hierop voor het maken van diverse instellingen. 4 DIMMER toets Druk hierop voor het aan/ uitschakelen van de lichtdimmer. 5 POWER (aan/uit) toets Druk hierop voor het aan/ uitschakelen van de monitor. 6 VOLUME +/– toetsen Druk hierop voor harder of zachter zetten van het geluid of voor keuze van een onderdeel uit de bedieningsmenu’s. 7 RESET terugsteltoets 8 Mono luidspreker9 Tip Zie "De lithiumbatterij vervangen" voor meer informatie over het vervangen van de batterijen (pagina 17). Kaartafstandsbediening RM-X709 1 ATT toets Druk hierop om het volume snel te dempen. 2 INPUT toets Druk hierop om de invoerbron te selecteren. 3 MENU toets Druk hierop om verschillende menu-instellingen te kiezen. 4 |/1 (aan/uit) toets 5 MODE toets Druk hierop om de schermmodus te wijzigen. 6 M/m toetsen Druk op deze toetsen om het gewenste item te selecteren. 7 VOL (volume) +/– toetsen Druk hierop om de geluidssterkte van de monitor te regelen.

VIDEO 1 VIDEO 2 NAVI

Bediening De invoerbron selecteren U kunt de invoerbron en het kleursysteem selecteren. 1 Druk op (POWER). Druk op de {/1 toets van de kaartafstandsbediening. Het apparaat wordt ingeschakeld. 2 Druk op (INPUT) om de gewenste invoerbron te selecteren. Wanneer u op (INPUT) drukt, wordt de aanduiding als volgt gewijzigd: Het aangesloten navigatiesysteem selecteren Druk herhaaldelijk op (INPUT) om "NAVI" te selecteren. 3 Druk op M of m (de (VOLUME) (+) of (–) toets op de monitor) om het videosysteem PAL of NTSC te selecteren. Druk op een van deze toetsen terwijl de bronaanduiding, zoals "VIDEO 1", wordt weergegeven. Als NTSC Video is geselecteerd Als PAL Video is geselecteerd11 De schermmodus instellen Naast de weergave op volledig scherm hebt u de keuze uit breedbeeldscherm, normaal scherm of zoomscherm. Druk herhaaldelijk op (MODE). De huidige modus wordt eerst weergegeven op het scherm. Telkens wanneer u op de toets drukt, verandert de schermmodus als volgt: U kunt de schermmodus ook kiezen via het instelmenu (pagina 13). Tip Beelden worden wellicht grofkorrelig weergegeven in het zoomscherm. Zoom Zoom Zoom Full Full Full Wide Wide Wide Normal Normal NormalNormal (Normaal scherm)Een beeld met de breedte/hoogte-verhouding 4:3.Zoom (Zoomscherm)Een beeld met de breedte/hoogte-verhouding 4:3 vergroot naar delinker- en rechterzijden van hetscherm, waarbij de overlopendedelen (boven en onder) wordenafgesneden om het scherm tevullen.Full (Volledig scherm)(gewoon beeld)Een beeld met de breedte/hoogte-verhouding 4:3 vergroot naar de linker-en rechterzijden van het scherm. Wide (Breedbeeldscherm)Een beeld met de breedte-/hoogteverhouding 4:3 waarbijalleen de linker- en rechterzijdenvan het beeld worden vergrootom het scherm te vullen. MENU MENU MODE MODEMENUINPUT ATT `/1 VOL12 Aan- en uitschakelen van de DIMMER Druk op de (DIMMER) toets van de monitor. Dan verschijnt de huidige instelling voor de lichtdimmer. Bij elke druk op de (DIMMER) toets wordt de lichtdimfunctie beurtelings aan/uit geschakeld. Wanneer u de lichtdimmer aan zet, wordt het scherm donker. DIMMER13 De menu-instellingen wijzigen U kunt de weergave-instellingen handmatig wijzigen als de weergave moeilijk zichtbaar is vanaf uw zitplaats. 1 Druk op (MENU). Het scherm "Picture" wordt weergegeven. Wanneer u op (MENU) drukt, worden de scherminstellingen als volgt weergegeven:

• Deze optie verschijnt alleen als het NTSC-kleursysteem is geselecteerd. 2 Druk op M of m (de (VOLUME) (+) of (–) toets op de monitor) om de gewenste instelling te wijzigen. Zie de volgende pagina voor de instelmogelijkheden Picture 32 Press

or MENU. De ingestelde waarde voorhet geselecteerde itemwordt in dit gedeelteweergegeven.VOLUME ĸ-Ĺ MENU MENU MODEMENUINPUT ATT `/1 VOL V/v Picture(Beeld)Brightness(Helderheid)Color(Kleur)Menu Off(Menu uit) Mode (Modus) Video Adjust(Video aanpassen)

Blue Back(Blauweachtergrond)Speaker(Luidspreker)WireLessHeadphone(Draadlozehoofdtelefoon )Hue*(Tint)14 De standaardinstellingen zijn onderstreept. Beschikbare instellingen Instelbereik: 0 tot 63 (standaardinstelling is "36") Het contrast instellen. Instelbereik: 0 tot 63 (standaardinstelling is "30") De helderheid instellen. Instelbereik: 0 tot 63 (standaardinstelling is "36") De kleur instellen. Stel dit onderdeel in als het beeld roodachtig of groenachtig is. De standaardinstelling is "CTR" (midden). "Hue" wordt alleen weergegeven voor het NTSC-systeem. De originele instellingen voor het beeld, de helderheid, de kleur, de tint en de dimmer in één keer herstellen. Opmerking De instellingen voor het invoerkanaal, het kleursysteem voor de ingevoerde videosignalen (PAL/NTSC), de schermmodus en de blauwe achtergrond worden niet hersteld als u deze functie gebruikt. Full, Wide, Normal, Zoom De schermmodus instellen. Full: Een beeld met een breedte/hoogte-verhouding van 4 tot 3, vergroot naar de linker- en rechterzijden van het scherm (gewoon beeld). Wide: Een beeld met een breedte/hoogte-verhouding van 16 tot 9. Normal: Een beeld met een breedte/hoogte-verhouding van 4 tot 3. Zoom: Een beeld met een breedte/hoogte-verhouding van 4 tot 3, vergroot naar de linker- en rechterzijden van het scherm en de overlopende gedeelten (boven- en onderzijde) bijgesneden om het scherm te vullen. On, Off De blauwe achtergrond instellen. On, Off Voor aan- en uitschakelen van de luidspreker aan de achterkant van de monitor.

Voor aan- en uitschakelen van de draadloze hoofdtelefoon (MV-02HP) (optioneel). Bij luisteren via de hoofdtelefoon kiest u de stand "1CH" of "2CH", overeenkomstig de instelling van de hoofdtelefoon. Instelonderdelen Picture (Beeld) Brightness (Helderheid) Color (Kleur) Hue (Tint) Video Adjust (Video aanpassen) Mode (Modus) Blue Back (Blauwe achtergrond) Speaker (Luidspreker) WireLess Headphone (Draadloze hoofdtelefoon)15 ATT

ATT `/1 VOL Het volume regelen U kunt de geluidssterkte van het apparaat wijzigen met de bijgeleverde kaartafstandsbediening. Druk op (VOL) (+) of (VOL) (–) (de (VOLUME) (+) of (–) toets op de monitor) op de kaartafstandsbediening. De geluidssterkte staat oorspronkelijk ingesteld op 25. Het geluid snel dempen Druk op (ATT) op de kaartafstandsbediening. Het vorige volume herstellen Druk nogmaals op (ATT) of op de (VOL) (+) of (–) (de (VOLUME) (+) of (–) toets op de monitor). Draadloze hoofdtelefoons gebruiken U kunt de draadloze infraroodhoofdtelefoon MV-02HP (los verkrijgbaar) bij dit apparaat gebruiken. Raadpleeg de gebruiksaanwijzing voor de MV-02HP voor meer informatie. Opmerkingen

• U kunt het volume van de draadloze hoofdtelefoon niet aanpassen met de bijgeleverde kaartafstandsbediening. Gebruik de volumeregelaar op de draadloze hoofdtelefoon.

• Voor uw veiligheid kunt u de hoofdtelefoon het beste niet tijdens het autorijden gebruiken.

• Laat de hoofdtelefoons niet achter op een plaats waar deze wordt blootgesteld aan direct zonlicht of hoge temperaturen.

• Als u de draadloze hoofdtelefoon gebruikt terwijl deze wordt blootgesteld aan direct zonlicht, kan de gevoeligheid van de infraroodontvanger afnemen. Dit kan een verminderde geluidskwaliteit tot gevolg hebben. ATT On VOLUME ĸ-Ĺ16 Aanvullende informatie Onderhoud Zekeringen vervangen Bij het vervangen van de zekering in het stroomsnoer of de sigarettenaanstekerbus,mag u alleen een vervangende zekering gebruiken met hetzelfde amperage als staataangegeven op de oorspronkelijke zekering. Als de zekering vervolgens nogmaalsdoorbrandt, kan er sprake zijn van een defect in de speler. Raadpleeg in dat geval dedichtstbijzijnde Sony dealer.WaarschuwingGebruik nooit een zekering die zwaarder is dan de standaardzekering van hetapparaat omdat dit hierdoor beschadigd kan raken.

Zekering17 + zijde omhoog

Voor de Klanten in Nederland Gooi de batterij niet weg maar lever deze in als klein chemisch afval (KCA). De lithiumbatterij vervangen In normale omstandigheden gaan de batterijen ongeveer 1 jaar mee. (Afhankelijk van de gebruiksomstandigheden kan de levensduur korter zijn.) Wanneer de batterij verzwakt, wordt het bereik van de kaartafstandsbediening kleiner. Vervang de batterij door een nieuwe CR2025-lithiumbatterij. Bij gebruik van een andere batterij bestaat er brand- of explosiegevaar. Opmerkingen bij de lithiumbatterij

• Houd de lithiumbatterij buiten het bereik van kinderen. Raadpleeg meteen een arts wanneer een batterij wordt ingeslikt.

• Veeg de batterij schoon met een droge doek voor een goed contact.

• Houd bij het plaatsen van de batterij rekening met de juiste polariteit.

• Houd de batterij niet vast met een metalen tang, om kortsluiting te voorkomen. Waarschuwing Bij verkeerde behandeling kan een batterij exploderen. Niet opladen, demonteren of in het vuur gooien. LCD-scherm Druk niet op het LCD-scherm van het apparaat. Als u dit doet, kan het beeld worden vervormd of een storing optreden. Het beeld kan onduidelijk worden of het LCD- scherm kan worden beschadigd. Opmerkingen over reinigen — Reinig het LCD-scherm met een vochtige, zachte doek. — Gebruik geen oplosmiddelen zoals benzine, thinner, in de handel verkrijgbare reinigingsmiddelen of antistatische spuitbussen.

• Gebruik het apparaat niet bij temperaturen onder 0 °C of boven 45 °C.

• Als u de auto op een koude of hete plaats hebt geparkeerd, is het beeld wellicht niet duidelijk. De monitor is echter niet beschadigd. Het beeld wordt duidelijk als de temperatuur in de auto is genormaliseerd. Er kunnen stilstaande blauwe of rode punten op de monitor worden weergegeven. Deze worden dode pixels genoemd en kunnen voorkomen op elk LCD-scherm. Het LCD-scherm is zeer geavanceerd en meer dan 99,99% van de segmenten in het scherm zijn foutloos. Er is echter een mogelijkheid dat minder dan 0,01% van de segmenten defect is en niet correct oplicht. Houd het vergrendelknopje (1) ingedrukt en trek de batterijhouder (2) er uit.18 Technische gegevens Monitor Systeem LCD-scherm Besturingssysteem Actief TFT-LCD- matrixsysteem Beeldformaat 6,5-inch scherm (16:9) 143,4 × 79,3 mm, 165,1 mm (b/h, d) Beeldsegment 280.800 (b 1.200 × h 234) pixels Stroomvereisten 12 V DC accu (negatieve aarde) Stroomverbruik Ong. 1 A Afmetingen 194 × 101 × 27,1 mm (b/h/d) Gebruikstemperatuur 0 °C – 45 °C Gewicht Ong. 400 g Verbindingsdoos XA-122 A/V-uitgang Uitgangsimpedantie: minder dan 470 Ω minder dan 1.000 pF Uitgangsniveau: 0 dBs ±0,3 dB (0,775 V rms) Video: 75 Ω 1 Vp-p A/V-ingang ×2 Ingangsimpedantie: meer dan 10 kΩ minder dan 1.000 pF Ingangsniveau (max.): 1,3 dBs +0/–0,3 dB (1 V rms) Video: 75 Ω 1 Vp-p Afmetingen 147,5 × 40 × 80 mm (b/h/d) Gewicht Ong. 250 g Kaartafstandsbediening RM-X709 Stroomvereisten CR2025-lithiumbatterij Werkbereik Ong. 2,5 m Afmetingen 55 × 125 × 15 mm (b/h/d) Gewicht Ong. 40 g (inclusief batterijen) Bijgeleverde accessoires Installatieset (1) Inbouw-onderstel (1) (met bijgeleverde schroeven (5)) Tulpstekkersnoer (3 m) (1) Verbindingsdoos XA-122 (1) Kaartafstandsbediening RM-X709 (me t batterij) (1) Stroomtsnoer (1) Inbouw-onderstel met snoer (3 m) (1) Sigarettenaanstekersnoer (0,3 m) (1) Gebruiksaanwijzingen (1 stel) Optioneel accessoire DVD-speler DVX-11A Draadloze hoofdtelefoons MV-02HP Multidisc-speler MEX-R1 Wijzigingen in ontwerp en technische gegevens voorbehouden zonder voorafgaande kennisgeving.19 Verhelpen van storingen U kunt de volgende controlelijst gebruiken om problemen met het apparaat op te lossen. Voordat u de controlelijst doorloopt, moet u de verbindings- en gebruiksaanwijzingen lezen. Algemeen Geen beeld Goed beeld, maar geen geluid Gestippelde lijnen of strepen Geen beeld wanneer u de optionele apparatuur aansluit Geen reactie wanneer u op de toetsen van de kaartafstandsbediening drukt Geen beeld bij afspelen van een aangesloten apparaat tijdens het rijden. De bedieningstoetsen op de monitor werken niet./ De monitor is niet uit te schakelen./ Er verschijnt niets op het scherm dan alleen een witte achtergrond.

• Het stroomsnoer of de batterij is losgekoppeld.
