GEBRUIKSAANWIJZING TP 8000 S METABO

NL Nederlands CONFORMITEITSVERKLARING

Wij verklaren op eigena en uitsluitende verantwoording: Deze dieptebronpomp, geidentificerd door type en serienummer, voldoet aan alle relevante bepalingen van de richtlijnen en normen. Technische documentatie bij** - zie onder.

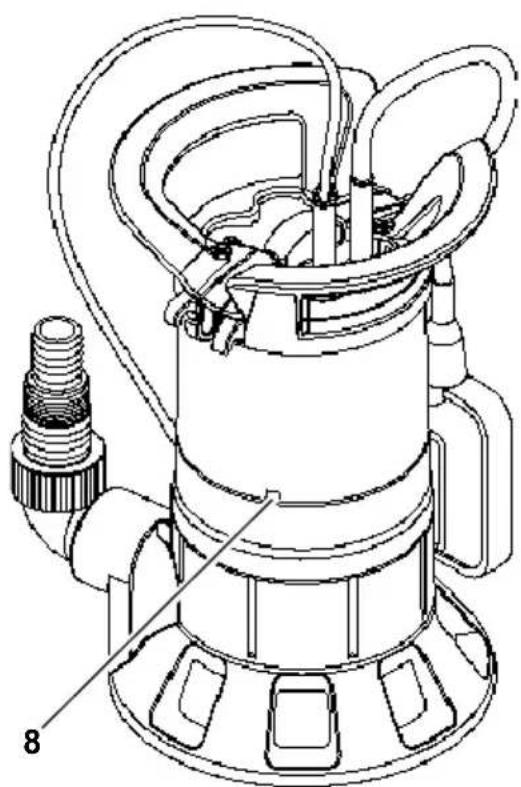

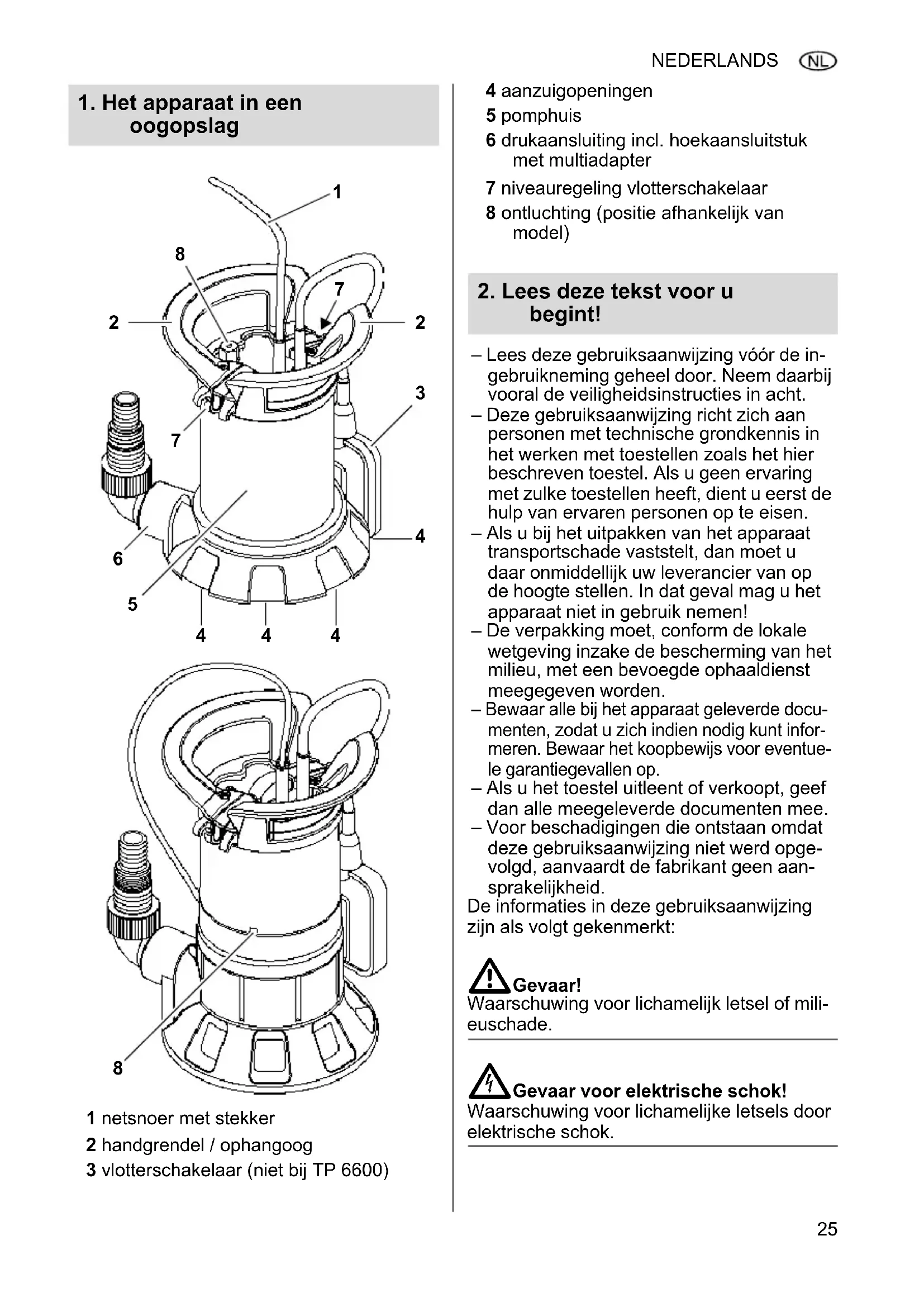

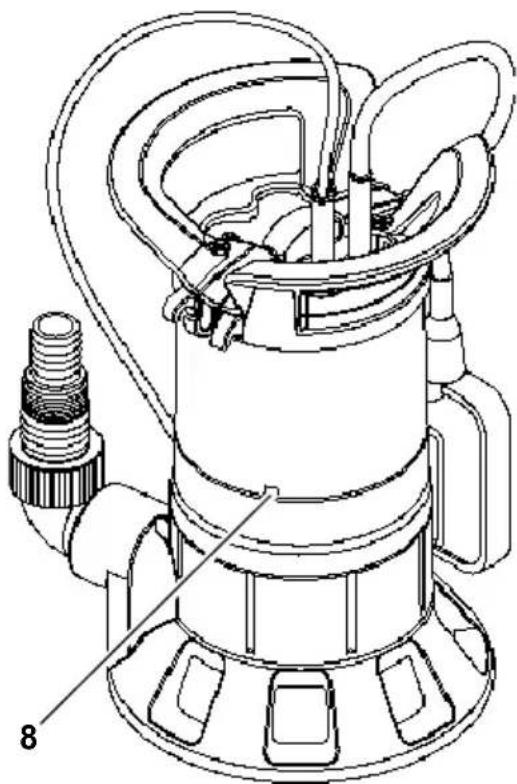

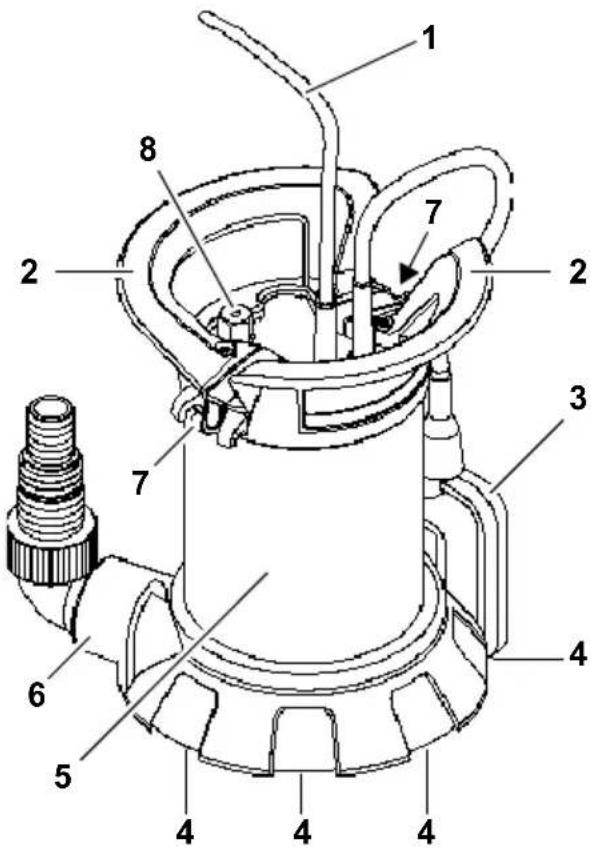

1. Het apparaat in een oogopslag

1 netsnoer met stekker
2 handgrendel / ophangoog
3 vlotterschakelaar (niet bij TP 6600)

4 aanzuigopeningen
5 pomphuis
6 drukaansluiting incl. hoekaansluitstuk met multiadapter
7 niveauregeling vlotterschakelaar
8 ontluchting (positie afhankelijk van model)

2. Lees deze tekst voor u begint!

• Lees deze gebruiksaanwijzing voor de ingebruikneming geheel door. Neem waar bij vooral de veiligheidsinstrumenties in acht.
• Deze gebruiksaanwijzing richt zich aan Personen met technische grondkennis in het werken met toestellen zoals het hier beschreiben toestel. Als u geen ervaring met zulke toestellen heeft, dient u eerst de hulp van ervaren Personen op te eisen.
• Als u bij het uitpakken van het apparaat transportschade vaststelt, dan moet u waar onmiddelijk uw leverancier van op de hoogte stellen. In dat geval mag u het apparaat Niet in gebruik nemen!
• De verpakking moet, conform de lokale wetgeving inzake de bescherming van het milieu, met een bevoegde ophaaldienst meegegeven worden.
  -Bewaar alle bij het apparaat geleverde docu-menten, zodate u zich indien nodig kurz informeren. Bewaar het koopbewijs voor eventuele garantiegevalen op.
• Als u het toestel uitleent of verkoopt, geef dan alle meegeleverde documenten mee.
• Voor beschadigingen die ontstaan,ondat\ deze gebruiksaanwijzing Niet werden opgevolgd, aanvaardt de fabrikant geen aansprakelijkheid.

De informaties in deze gebruiksaanwijzing...,
zijn als volgt gekenmerkt:

! Gevaar!

Waarschuwing voor lichamelijk letsel of milieuschade.

Gevaar voor elektrische schok!

Waarschuwing voor lichamelijke letsels door elektrische schok.

Let op!

Waarschuwing voor materièle schade.

iAanwijzing:

Aanvullende informatie.

Cijfers op afbeeldingen (1, 2, 3, ...)
- kentekenen afzonderlijke delen;
- waar doordlopend genummerd;
- refereren maar de passende getallen in de haakjes (1), (2), (3) ... in de naburige tekst.
- Handelingen, waar bij op de volgorde要去 worden gelet, zich genummerd.
- Handelingen met willekeurige volgorde zichn met een punt gekenmerkt.
- Lijsten zijn met een streep gekenmerkt.

3. Veiligkeit

3.1 Voorgeschreve den gebruik van het systeme

Het apparaat is uitsluitend bestemd voor privegebruik in hous- en tuinomgeving.

Toegelaten pompvloeistof

Zuiver-water-dompelpompen: zuiver water
Afvalwater-dompelpompen:
zuiver of afvalwater

• Het aandeel aan zweveende deeltjes in het afvalwater mag Niet meer dan 5% bedragen.
• Het aandeel aan vaste stoffen in het afval-water mag de bij de technische gegevens aangegeven korrelgrootte Niet overschrijven.

Elke andere vom van gebruik geldt als nicht doelmatig en is Niet toegelaten.

Typische toepassingsgebieten

Uitpompen van tanks, waterbekkens, zwembaden, zinkputten of overstroomde ruimten.
- Besproeien van tuinen en gazons.

Verboden gebruik

Het apparatus is nicht voor

• het pompen van vloeistoffen met een temperatuur >35^
• drinkwatertoevoer of het pmpen van levensmiddelen.

• het pompen van zout water.

• het pompen van explosieve, ontvlambare, agressieve of gevaarlijke stoffen en faecalien.

• commercieel of industrieel gebruik.
  -permanentecirculatie(vijver).

Personen (met inbegrip van kinderen en jongeren) mogen het apparaat Niet gebruiken als ze

• over beperkte lichamelijke en/of mentale vaardigheden beschikken,
  -onvoldoende waarnemingsvermogen hebben,
  -onvoldoende ervaring en/of kennis met resp. in de omgang met het apparaat hebben of
• de handleiding nicht gelezen en begrepen hebben.

Voor schade door boutief gebruik aanvaardt de fabrikant geen verantwoordelijkheid.

Door onreglementair gebruik, veranderingen aan het toestel of door gebruik van onderden die Niet door de fabrikant gekeurd en vrijgeveen zijn,{kunnen Niet te voorziene beschadigingen ontstaan!

3.2 Algemene veiligheidsvoorschriften

• Neem bij gebruik van dit apparaat de vol-gende veiligheidsvoorschriften in acht om gevaar voor personen of materiele schade te voorkomen.
• Neem wettelijk richtlijnen of voorschriftenterpreventie van ongevallen voor de omgang met dompelpompen in acht.
• Neem bij gebruik van het apparaat in zwembaden en tuinvijvers en hun beschermbereik de bepalingen volgens DIN VDE 0100 -702, -738 inRCT.

Ook eventueleplaatselijkevoorschriften moeten worden gevolgd.

Voor de beveiliging van het apparaat要去en automatische differentieelschakelaar (RCD) met een nominale boutstroom van maximaal 30mA worden gezruikt.

!Algemeen gevaar!

Gebruik het apparaat Niet als er personen in contact staan met de pompvloeistof (bijv. in het zwembad of de tuinvijver)!

De volgende restrisico's blijven bij het gebruik van dompelpompen principieel bestaan -ze+kunnen ook door veiligheidsvoorzieningen Niet volledig worden vermeden.

! Gevaar door omgevingsinvloeden!

Gebruik het apparaat Niet in ruimten waar explosiegevaar bestaat of in de buurt van ontvlambare vloeistoffen of gassen!

! Gevaar door heet water!

Als de uitschakeldruk van de drukschakelaar door slechte drukverhoudingen of door een defecte drukschakelaar Niet worden bereikt, kan het water in het apparaat verhit raken door interne circulatie.

Daardoor konnen beschadigingen enlekken optreden aan het apparaat en de aansluitleidingen,waardoor heet water kan ontsnappen.Verbrandingsgevaar!

" Apparaat max. 5 minuten gegen gesloten drukleiding latent werken.
Apparaat van het stroomnet scheiden en laden afkoelen. Correcte werking van de installmentatie latent controlleren vooraleer deze opnieuw in gebruik te nemen.

4 Gevaar door elektriciteit!

Raal de netstekker nooit aan met natte handen! Trek de stekker nooit aan het snoer uithet stopcontact.

Het apparaat mag alleen worden aangeslo- ten aan veiligheidscontactdozen die deskun-dig geinstalleerd, geaard en getest zich. Netspanning en afzekering要去en overeenstemmen met de Technische gegevens.

Apparaat alkijd optillen of transporteren aan de handgreep, nooit aan het netsnoer of de drukslang.

Verlengsnoeren要去en een voldoende gro- te aderdiameter hebben. Kabeltrommels moeten volledig afgerold zich.

Netsnoer en verlengsnoer nicht knikken,
kneuzen, rukken of overrijden; gegen scherpe kanten, olie enitte beschermen.

Het verlengsnoer mag Niet in contactkommenet de te pompen vloeistof.

Vóor werkzaamheden aan het toestel, de stekker uit het stopcontact trekken.

4 Gevaar voor elektrische schok door gebreken aan het apparaat!

Controleer het apparaat, vooral net- en verlengsnoer, netstekker en vlotterschakelaar, voor ieder gebruik op eventuele beschadigingen. Levensgevaar door elektrische schok!

Voer nooit zich herstellingen uit aan het apparaat! Bij ondeskundig uitgevoerde herstellingen bestaat het risico dat vloeistof in het elektrische gedeelte van het apparaat dringt.

Attentie!

Om waterschade te vermijden, bijv. overstroomde kamers,veroorzaakt door storingen of gebreken van het apparaat:

" Geschekte verilgheidsmaatregelen plannen, bijv.:
- Alarminrichting of
- opvangbekken met bewaking

De fabrikant aanvaardt geen aansprakelijkheid voor eventuele schade die veroorzaakt worden door

• foulief gebruik van het apparaat.
• overbelasting van het apparaat door permanent gezruik.
• gebruik of bewaring van het apparaat zonder vorstbescherming.
• het uitvoeren van eigenmachtige veranderingen aan het apparaat. Reparations aan elektrische apparaten mogen alleen worden uitgevoerd door een elektromonteur!
• het gebruik van onderdelen die nicht door de fabrikant gecontroleerd en vrijgegeven zichn.
• het gebruik van ongeschikt installmenta material (armaturen, aansluitleidingen, enz.).

Geschikt installmentmaterial:

• drukbestendig (min. 10 bar)
  warmtebestendig (min. 100^ )

4. Montage en plaatsing

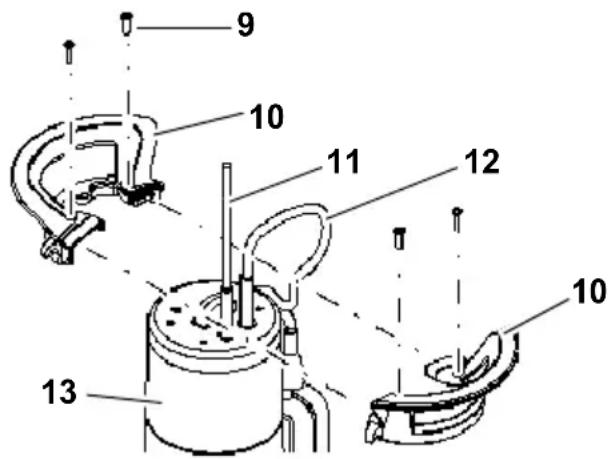

4.1 Handgreep / Ophangoog monteren

NL

NEDERLANDS

1. Voeg de twee helften van de handgreep (10) samen zoals afgebeeld.
   Geleid waar bij het netsnoor (11) en het snoer van de vlotterschakelaar (12) maar boven.
2. Verbind de handgreephelften (10). Let erop dat de geleidingen aan de handgreephelften in elkaar grijpen.
3. Schroef de handgreep met de vier schroeven (9) aan de behuizing van het apparaat (13). Gebruik alleen de meegeleverde schroeven.

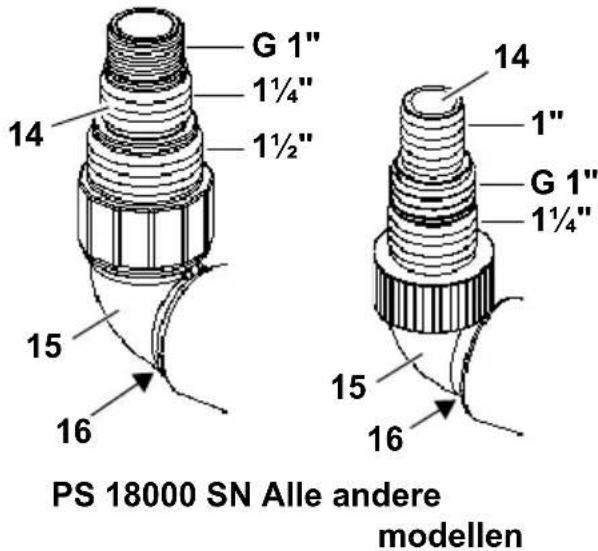

4.2 Drukleiding aansluiten

1. Bij maximale drukleidingsdiameter: kleiner aansluitstuk aan de multiadapter (14) afsnijden.

i

Aanwijzing

De beste pompcapaciteit worden bereikt met de maximale drukleidingsdiameter.

1. Multiadapter (14) in het hoekaansluitstuk (15) schroeven.
2. Hoekansluitstuk incl. multiadapter in de drukaansluiting (16) schroeven.
3. Drukleiding op multiadapter (14) schuiven en met een slangklem bevestigen.

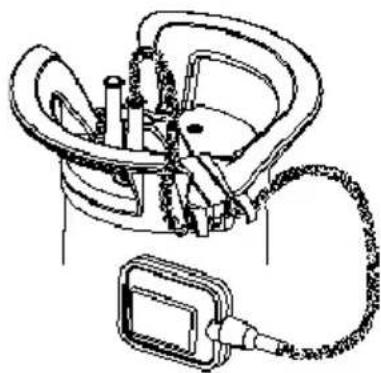

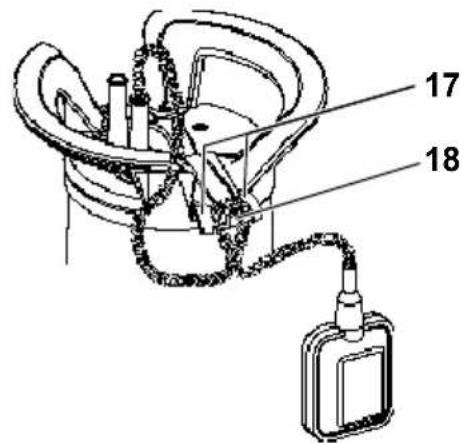

4.3 Kabel vlotterschakelaar bevestigen

i

Aanwijzing

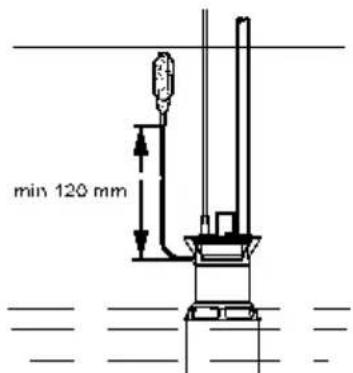

Bevestig de kabel van de vlotterschakelaar zo dat de afstand tussen kabelhouser en vlotterschakelaar min. 120 mm bedraagt. Als de minimumafstand tussen kabelhouser en vlotterschakelaar anderschreden is, bestaat het risico dat de vlotterschakelaar de dompelpomp Niet inschakelt.

Vorm een lus met de vlotterschakelaarkabel. Leg de lus zoals afgebeeld over de middelste klemhaak (18) van de kabelhouser en geleid de kabel van de vlotterschakelaar onder de beiden buitenste klemhaken (17).

De volgende afbeeling tot de bevestigde vlotterschakelaarkabel:

#

Let op!

De vlotterschakelaarkabel kan beschadigd worden.

Trek nooit aan de vlotterschakelaarkabel om de positie in de kabelhouser te veranderen! Volg bij het losmaken van de vlotterschakelaarkabel de aangegeven stappen in omgekeerde volgorde.

4.4 Opstelinstructies

• Benodigde ruimte ca. 50 cm x 50 cm. Voor een probleemloze werkung van de vlotterschakelaar要去e zich vrij kunnen bewegen.
• De in de Technische gegevens vermelde bedrijfsdiepte mag nicht worden overschreten, het apparaat mag nicht dieper in het water worden gedompeld.
• Plaats de pomp zo dat de aanzuigopeningen Niet geblokkeerd+kennen worden door vreemde voorwerpen. Plaats de pomp eventueel op een onderlaag.
• Zorg ervoor dat de pomp stabel staat.

4 Gevaar voor elektrische schokken door gebroken kabels!

Apparaat Niet optillen of transporteren aan de kabels of de drukslang! De kabels en de drukslang zichniet geschikt voor de trekbelasting door het gewicht van het apparaat.

4.5 Apparaat plaatsen

1. Pomplichtjes schuin in de te pompens vloeistof dompelen, opdat zich aan de onderkant geen luchtpolster vomt. Hierdoor zou het aanzuigen worden verhinderd. Zodra de pomp is ingedompeld, kan ze weeer worden opgericht.
2. Laat de pomp op de bodem van het vloeistofreservoir zakken.

Bevestig een voldoende sterk touw aan het ophangoog om de pomp te lately zakken.

De pomp kan ook hangend aan een touw worden gebruikt.

1. Voor u de pomp opniow in gebruik neemt, moet u erop letten dat de pompleiding volledig leeg is. Indien nodig de pomp ontluchten.

5. Bediening

5.1 In- en uitschakelen

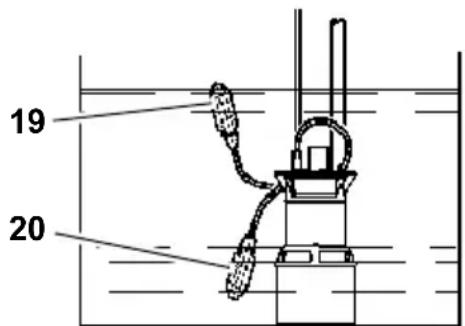

TP 6600

Zodra het apparaat aangesloten is op het net, start het onmiddelijk.

Als u het apparaat van het stroomnet scheidt, valt het stil.

Nadat u het apparaat aangesloten hebt op het stroomnet, worden het door de vlopperscha

kelaar automatisch ingeschakeld (19) en uitgeschakeld (20). Het schakeltijdstip is afhankelijk van het waterpeil.

In- en uitschakeltijdstip van de pomp verstellen

De positie van de vlotterschakelaarkabel in de kabelhouser kan veranderd worden. Hier-door wordt de afstand tussen in- en uitschakelpunt van de pomp versteld:

• vlotterschakelaar aan "korte kabel": in- en uitschakelpunt liggen zich bijeen.
• vlotterschakelaar aan "lange kabel": in- en uitschakelpunt liggen ver uiteen.

Let op!

Het apparaat kan drooglopen en daardoor beschadigd worden.

De vlotterschakelaar要去 naar boven en onder altijd beweegbaar blijven, zodat het apparaat in- en uitgeschakeld kan worden.

Gevaar door storingen aan het apat!

Sluit met behulp van geschikte maatregelenuit dat bij storingen aan het apparaat gevolgschade kan ontstaan door de overstroming van kamers. Dit kan bijvoorbeeld worden bereikt door het gebruik van een alarminstallatie of een reservepomp.

Gevaar!

Laat de pomp nicht gegen een gesloten pomp- leiding lopen.

5.2 Plat afzuigen

(modellen TPF ...)

• Bind de vlotterschakelaar maar boven wij-zend vast aan de handgreep, waar plat af-zuigen anders Niet möglichk is.

A Materiele schade door drooglopen van het apparaat möglichk!

Het apparaat kan oververhitten en beschadigd worden, waar bij plat afzuigen de koelfunctie van het pompmedium ontbreekt. De thermoschakelaar reageert.

• Plat afzuigen slechts gedurende korteijd.
  Apparaat bewaken tijdens het plat afzui-gen.

6. Onderhoud

Gevaar!

Voor alle onderhouds- en reinigingswerkzaamheden de stekker uit het stopcontact trekken.

Andere dan de in dit hoofdstuk beschreiben onderhouds- of reparatiewerkzaamheden mogen uitsluitend door geschoold personeel worden uitgevoerd.

6.1 Regelmatig onderhoud

Om ervoor te zorgen dat het apparaat alkijd storingsvrij werkt, is regelmatig onderhoudoodzakelijk. Dit geldt ook als het apparaat gedurende langere tijd Niet worden ingeschakeld (bijv. bij gebruik in zinkputten).

Apparaat reinigen

1. Spoel de pomp met schoon water. Hardnekkige verontreinigingen, bijv. algen, verwijdert u met een borstel en reinigingsmiddel.
2. Binnenkant van de pomp spoelen: pomp onderdompelen in zuiver water en even inschakelen.

Loopwiel reinigen

1. Kruiskopschroeven aan de bodemplaat van het apparaat losdraaien. Evt. de twee klemmen aan de bodemplaat van het apparaat met een schroevendraaier achechteruit drukken.
2. Bodemplaat verwijderen.
3. Loopwiel reinigen.
4. Bodemplaat weeer aanbrengen en vastschroeven. Evt. klemmen weeer bevestigen.

6.2 Apparaat bewaren

A Let op!

Vorst vermiett apparaat en toebehoren odomat deze alsijd water bevatten!

• Als er kans op vorst bestaat, moet het apparaat samen met het toebehoren worden opgeborgen.

7. Problemen en storingen

!Gevaar!

Alvorens u met werkzaamheden aan het apparatusaat begint: trekt u de stekker uit het stopcontact.

7.1 Foutopsoring

Pomp loopt nicht:

• Er is geen netspanning.

• Controller het snoer, de stekker, het stopcontact en de zekering.

• De netspanning is te laag.

• Gebruik een verlengsnoer met voldoende große aderdiameter.

• Motor oververhit, motorbeveiling geactiveerd.

• Verwijder deoorzaak van de oververhitting (pomp geblokkeerd door vreemd voorwerp?).

• Na het afkoelen worden het apparaat automatisch opnieuw ingeschakeld.

• De vlotterschakelaar schakelt de pomp bij stijgend waterpeil Niet in.

• Controller of de vlotterschakelaar voldende bewegingsvrijheid heeft. Als het apparaat ondanks voldende bewegingsvrijheid van de vlotterschakelaar Niet worden ingeschakeld: apparaat insturen maar de servicevest ging in uw land.

• Loopwiel geblokkeerd door vreemd voorwerp.

• Loopwiel reinigen.

Pomp loopt maar pompjt Niet goed:

• Pompopvoerhoogte te groot.
• Neem de maximale pompopvoerhoogte in acht (zie Technische gegevens).
• Drukleiding geknikt.

• Leg de drukleidingrecht.

• Drukleiding lek.

Dicht de drukleiding af, trek de schroeven van de schroefklemmen aan.

Pomp is zeer luid:

Pomp zuigt lucht aan.

• Controller of de watervoorraad voldoende groot is.
• Vreemd voorwerp (apparaat reinigen).
• Manuele modus ingesteld (plat afzui-gen).
• Houd de pomp schuin verwijl u ze in de vloeistof dompelt.

Pomp loopt permanent:

• De vlotterschakelaar bereibt de onderste positie nicht.

• Controller of de vlotterschakelaar voldoende bewegingsvrijheid heeft.

8. Reparatie

Gevaar!

Reparaties aan elektrische werktuigen mogen alleen uitgevoerd worden door elektotechnici!

Defecte elektrische apparaten können voor reparatie waar de servicevestiging in uw land worden gestuurd. Het adres vindt u bij de lijst met onderdelen.

Geef bijinzending voor reparatie een om-schrijving van het vastgestelde defect.

9. Verwijdering

Elektrische apparaten horen nicht in het huisvuil. Volgens de Europese Richtlijn 2002/96/EG op oude elektrische en elektronische apparaten moet gebruekte elektrische apparatuur afzonderlijk inge

zameld en op een milieuvriendelijk manier verwerkt worden.

Meer informatie over möglichkheden voor de verwijdering van afgedankte apparatuur krijgt u bij uw gemeente- of stadsbestaar.

Het verpakkingsmaterialiaal kan volledig worden gerecycleerd.

1. Maskinen i overblick

KivduvoaTio Tepiaalovtikcεs

Mnv xpoiooie t n oukeun ox wpuoc otou utapxei kivduvoe ekpnns n Kovt a e uke ta uypa n aepia!

Kivδuvoc aTó kauTo vεpó!

Av vEITeuxTei n TIEo an aTVEpyoioinoc Tou diaKOTn TIEoNc loyw kakov ouvKow TIEoNc n loyw BALaBng Tou diaKOTn TIEoNc, MTOpei va eepuavTei To vepo eOa OTn OoKEun ME eOWTEPIK N KUKAoPoiia. Me TOV TPoTTO auto TUPOei va TPOkLnOuv BIAEC KAI φOpeC OTN OTeyavOToinon TTG OoKEUnC KAI OTouc OwAnveC OUVDeoNc KAI VA E\xEaThe KaTuO vepo. KivDuvoc EYkaAmuatoC!
