Funkcija	Detaļas
Produkta veids	Sūknis
Maksimālais plūsmas daudzums	8000 l/h
Maksimālais pacelšanas augstums	10 m
Maksimālais spiediens	1 bārs
Barošana	230 V
Jauda	800 W
Svars	10 kg
Izmēri (G x P x A)	40 x 30 x 25 cm
Ieteicamā lietošana	Skāra ūdens sūknēšanai, laistīšanai, drenāžai
Apkope	Regulāri pārbaudiet filtru, notīriet netīrumus
Drošība	Nelietojiet sprādzienbīstamā vidē, ievērojiet elektriskās normas
Garantija	2 gadi
Iekļautie piederumi	Cauruļu adapteri, lietošanas rokasgrāmata

Bieži uzdotie jautājumi - TP 8000 S METABO

Kā ieslēgt METABO TP 8000 S sūkni?

Lai ieslēgtu sūkni, pievienojiet to elektrības kontaktligzdai, pārbaudiet, vai ieplūdes vārsts ir atvērts, un nospiediet ieslēgšanas pogu.

Ko darīt, ja sūknis nesāk sūkt?

Pārbaudiet, vai ūdens līmenis ir pietiekams, vai caurules nav aizsprostotas un vai ieplūdes vārsts ir pilnībā atvērts.

Sūknis rada dīvainu troksni. Ko man darīt?

Neparasts troksnis var liecināt par problēmu. Pārbaudiet, vai sūknī nav iesprūduši svešķermeņi, un pārliecinieties, ka motors ir pareizi ieeļļots.

Kāda ir sūkņa maksimālā iesūkšanas jauda?

METABO TP 8000 S maksimālā iesūkšanas jauda ir 8000 litri stundā.

Kā tīrīt sūkni pēc lietošanas?

Pēc lietošanas atvienojiet sūkni no strāvas, iztukšojiet atlikušo ūdeni un notīriet filtrus, lai novērstu aizsprostojumus.

Kāda ir METABO TP 8000 S sūkņa garantija?

Parasti sūknim ir 2 gadu garantija, taču ieteicams pārbaudīt konkrētos nosacījumus lietošanas rokasgrāmatā.

Vai šo sūkni var izmantot citiem šķidrumiem, nevis ūdenim?

METABO TP 8000 S ir paredzēts galvenokārt tīram ūdenim. Izvairieties no korozīvu vai viskozu šķidrumu lietošanas.

Kā pareizi uzglabāt sūkni?

Lai pareizi uzglabātu, iztukšojiet sūkni no visiem šķidrumiem, notīriet to un glabājiet sausā vietā istabas temperatūrā.

Ko darīt, ja sūknis pārkarst?

Nekavējoties apturiet sūkni un ļaujiet tam atdzist. Pārbaudiet, vai tas darbojas piemērotā vidē un vai filtrs nav aizsprostots.

Kur var iegādāties rezerves daļas METABO TP 8000 S sūknim?

Rezerves daļas var pasūtīt pie METABO pilnvarotajiem izplatītājiem vai oficiālajā zīmola tīmekļa vietnē.

LIETOŠANAS INSTRUKCIJA TP 8000 S METABO

LV Latviešu ATBILSTIBAS DEKLARACIJA

Mēs apliecinām ar pilnu atbildūb: ḣis dzilurbuma sūknis, kam ir noteikts tips un pieskirts sērijas numurs, atbilst visiem attiecīgajiem direktīvas noteikumiem un standartiem. Tehniskā dokumentācija pieejama** - skat. tālāk.

LT Lietuviç ATITIKTIES DEKLARACIJA

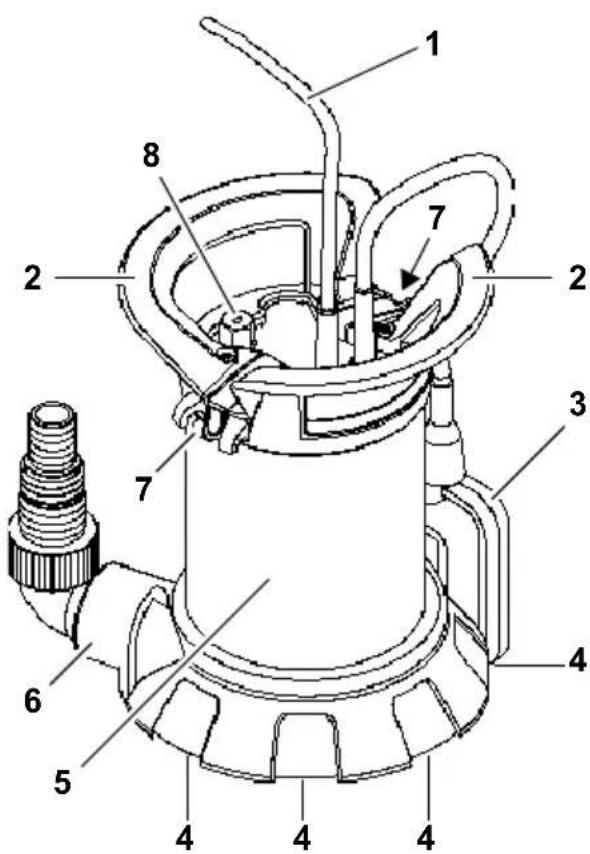

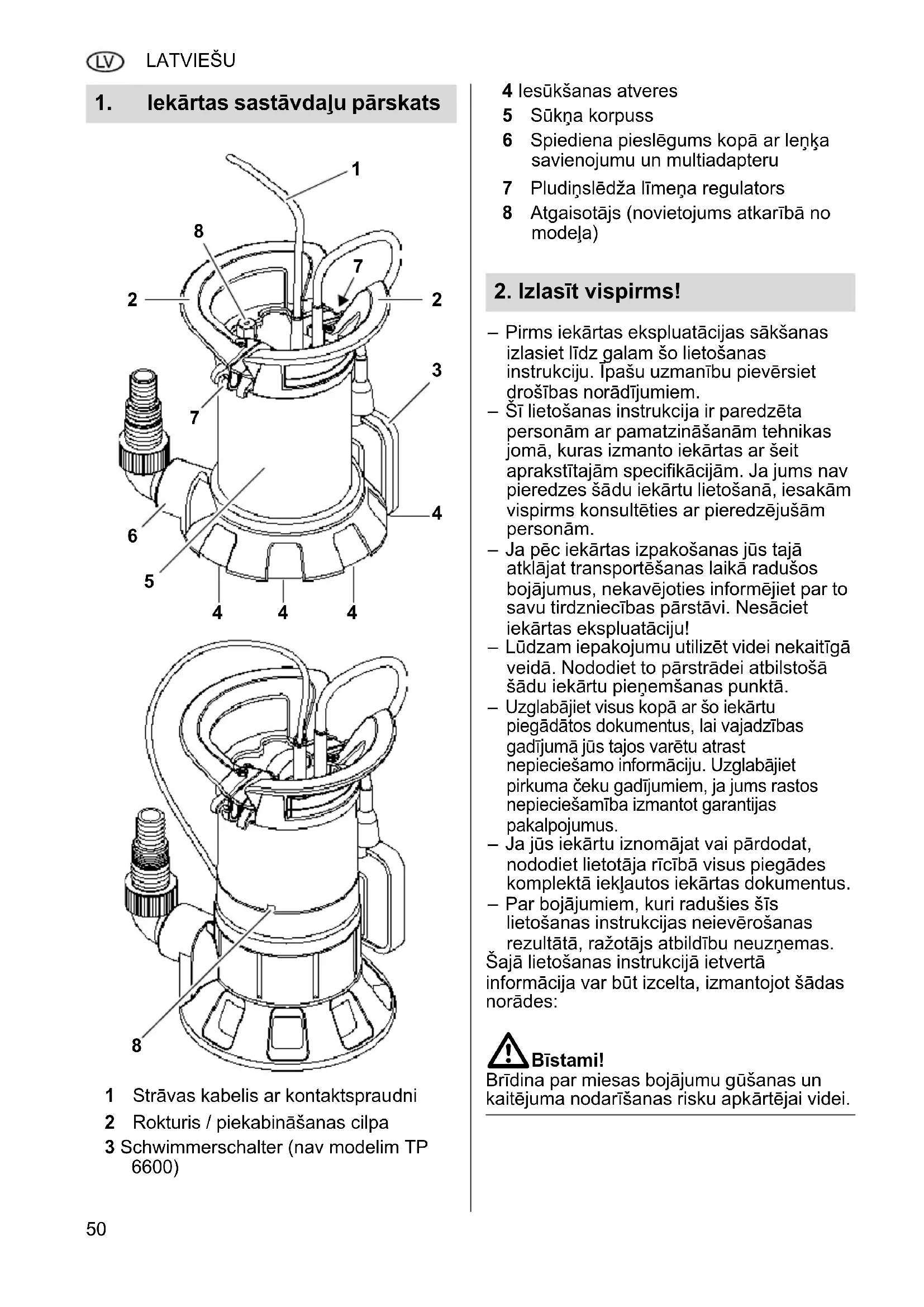

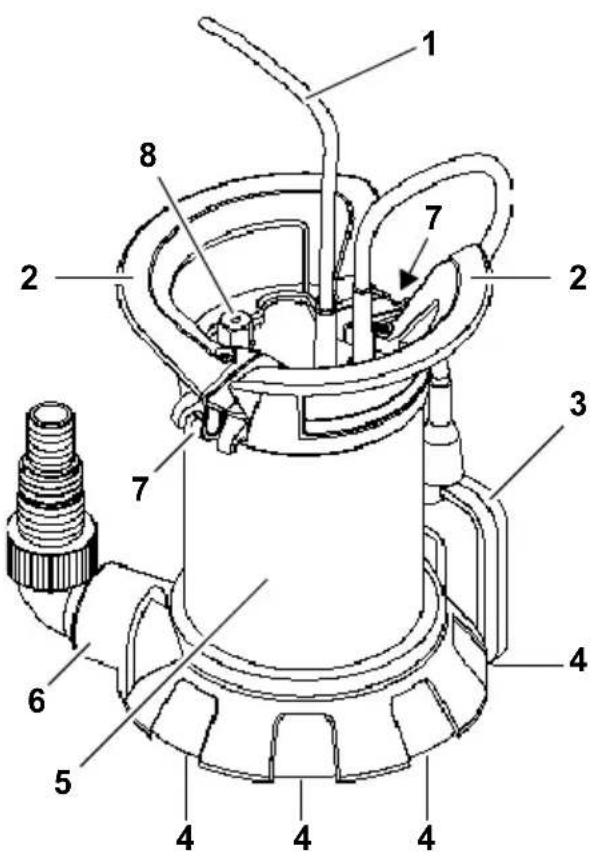

1. lekártas sastāvdaju pārskats

1 Strāvas kabelis ar kontaktspraudni
2 Rokturis / piekabinasanas cilpa
3 Schwimmerschalter (nav modelim TP 6600)

4 lesuksanas atveres
5 Sukna korpuss
6 Spiediena pieslēgums kopā ar lenka savienojumu un multiadapteru
7 Pludinsledza limena regulators

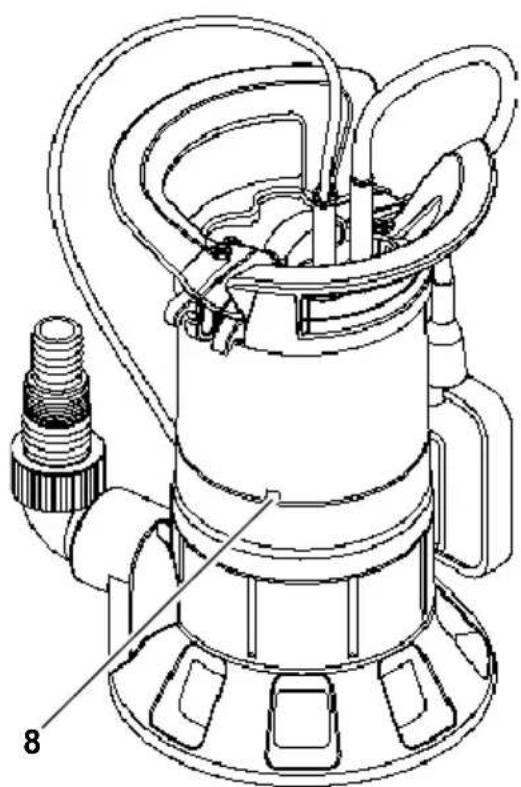

8 Atgaisotājs (novietojums atkarībā no modela)

2. Izlasit vispirms!

• Pirms iekartas ekspluatacijas saksanas izlasiet lidz galam so lietoanas instrukciju. Ipašu uzmanibu pievérsiet drosibas noradijumiem.
• Sī lietošanas instrukcija ir paredzēta personām ar pamatzināsanām tehnikas jomā, kuras izmanto iekārvas ar šeit aprakstītajām specifikacijām. Ja jums nav pieredzes šadu iekārtu lietošana, iesakām vispirms konsultēties ar pieredzējušam personām.
• Ja péc iekártas izpakosanas jus tajā atklajat transportešanas laikā raduðs os bojāumus, nekavējoties informējiet par to savu tirdzniecības pärstāvi. Nesaciet iekártas ekspluataciju!
  Ludzam iepakojumuutilizet videi nekaitig a
  veidā. Nododiet to pārstradei atbilstoša
  sādu iekartu pienemšanas punktā.
• Uzglabajiet visus kopā ar šo iekartu piegadatos dokumentus, lávajadzibas gadijumā jus tajos varētu atrast nepiecesamo informaciju. Uzglabajiet pirkuma Čeku gadijumiem, ja jums rastos nepiecesamība izmantot garantijas pakalpojumus.
• Ja jus iekartu iznomajat vai pardodat, nododiet lietotaja ricibā visus piegades komplekta iejlautos iekartas dokumentus.
• Par bojajumiem, kuri radusies sis lietoşanas instrukcjjas neieveroşanas rezultata, ražotajs atbildibu neuznemas. Saja lietoşanas instrukcjja ietverta informacija var but izcelta, izmantojot šadas norades:

!Bistami!

Bridina par miesas bojajumu gusanas un kaitejuma nodariisanas risku apkartjai videi.

Strāvas trieciena risks!

Bridina par miesas bojajumu gusanas risku, saskaroties ar elektribu.

Uzmanibu!

Bridina par mantisku bojajumu gušanas risku.

Norāde:

Papildinoša informacija.

• Skaitji attelos (1, 2, 3, ...)

• apzime atseviskas iekartas dalas;
  -irpakartotisecigainumeracijai;

• attiecas uz atbilstošajiem skaitliem iekavās (1), (2), (3), ... turpat izvietotajā tekstā.

• Noradijumi par darbībām, kuras veicot ir jaievero noteikta secība, ir numureti.

• Noradijumi par darbībām, kuras var veikt jebkādā secībā, ir izcelti ar punktu.
  -Uzskaitijumi ir izcelti ar svitrnu.

3. Drošība

3.1 Izmantošana atbilstosi noteikumiem

lekarta ir konstrukueta izmantošanai vienigi privatajā sferā udens atsūknēšanai dzivojamajās telpās un darza.

Pielaujamais suknejamais skidrums

legremdejamie sukni tira udens suknesanai: tirs udens legremdejamie sukni netira udens suknesanai:

tirs vai netirs udens

• Suspendeto vielu daudzums netirajāūdenī nedrikst parsniegt 5% robežu.
  Cietvielu daudzums netirajāūdenīnedrikst parsniegt tehnisko parametrusadajā noradito maksimalo graudu lielumu.

Jebbura cite izmantošana tiek uzskatīta par noteikumiem neatabilstošu un nav pieλaujama.

Tipiskas pielietojuma sferas

• Tvertnu, udens tilpnu, peldbaseinu, drenazas bedru vai appludu su telpu izsuknešana.
• Dārzu un zālāju apūdeṇošana.

Izmantošana neatbilstoši noteikumiem

Iekarta nav paredzeta

• skidrumu sūknešanai, kuru temperatūrā ir >35°C
• dzeramaūdens apgādei vai pārtikas produktu sūknešanai
• salsudens suknešanai
• eksplozivu, degošu, stipras iedarbības vai cilveka veselībai bīstamu vielu, kā ari fekaliju sūkněšanai
• lietošanai komercialaja vai industriálajā sekctorā
  -darbibai nepartrauktas cirkulacijas rezima (diki)

Iekartu nedrikst izmantot tadas personas (ieskaitot bernus un jaunie'sus), kuram

• ir ierobežotas parvietošanās spejas un/vaigarīgā atpalicība
• ir ierobežotas sensoriskās uztveres spejas
• ir nepietiekama pieredze un/mai zinašanas darba ar šada veida iekartu vai
• kuras nav izlasijusas un sapratujas lietošanas instrukcija ietverto informaciju Par bojajumiem, kuri radusies, izmantojot iekartu preteji noteikumiem, razotajs atbildibu neuznemas.

Izmantojot iekartu preteji noteikumiem, izdarot taja izmainas vai izmantojot detalias, kuras nav parbaudijis un izmantošanai akceptjis iekartas ražotajs, iekartavarrasties neparedzami bojajumi!

3.2 Vispareji drošibas noradijumi

• lekartas izmantošanas laikā ieverojiet tālak sniegtos drošibas norādījumus, lai netiku apdraudeta cilveku drošiba un tiktu noversti mantiskie bojajumi.
• I ev erojiet likuma prieksrakstus vai nelaimes gadijumu noversanas noteikumus, kuri attiecas uz iegregdjamso suknu lietoisanu.
• Izmantojot sukni peldbaseinos un darza dikos, kā ari to aizsargzonās, ieverojiet noteikumus, kas ir ietverti tiesibu norma DIN VDE 0100 -702, -738.

Sajā gadījumā ieverojiet arī viētējas pašvaldības sastādītos tehniskos noteikumus.

• lekartai ir jazveido drosinatajaizsardziba, izmantojot nopludes stravas aizsargsledzi (RCD) ar maksimalo nominalo nopludes strvas vertibu 30mA .

! Visparejs apdraudejums!

Neekspluatejiet iekartu, ja cilveki atrodas kontakta ar suknejamo skidrumu (piem., peldbaseina vaidarza diki)!

Talak minetie atlikusie riski pastav vairumagadijumu,ekspluatejotiegremdejamos sukns-tos nav iespejams pilnbano noverst,pat veicot drošibas pasakumus.

! Apdraudejums apkartejas vides faktoru ietekmes del!

Neizmantojiet iekartu spradzienbistamastelpas vai degosu skidrumu vai gazu tuvumā!

!Bistami! Karsts udens!

Ja spiedienreleja izslegsanas spiediens netiek sasniegts slikta spiedena vai bojata spiedienreleja del, udens icerie ieksejas cirkulacijas rezultata var sakarst.

Tas var izraisit ierices un piesleguma vadu bojajumus un suci, un tapec var izplust karsts udens. Applausestanas risks!

• lericipret noslegtu spiedvadudarbinat ne ilgakka5 minutes.
• Atvienot ierici no elektribas tikla un laut atdzist. Pirms atkartotas iedarbinasanas kvalificetam specialistam japarbauda, vaiiekarta darbojas nevainojami.

Apdraudejums, saskaroties arelektribu!

Neaizskart tikla kontaktsraudni ar slapjam tokam! Tikla kontaktsraudni vienmér atvienot no elektrotikla tiesi pie Rozetes, nekad šim mērkom neizmantot kabeli. lekārtu dríkst pieslēgt tikai pie kontaktrozetēm ar zemešanas kontaktu, kuras ir pareizi uzstādītas, sazemētas un pārbaudītas. Tikla spriegumam undrošinātājiem ir jāatbilst tehnisko parametru sadala ietvertajām norādēm.

lekartu vienmér Celt un pārvietot aiz roktura, nekad necelt to aiz pieslēguma kabela vai spiediena šlūtenes.

Pagarinatajiem ir jabut pietiekamam skersgriezumam. Kabelim ir jabut lidz galam notitam no speles.

Nelocit, nespiest, nevilkt vai nebraukt pari stravas kabelim un pagarinatajam; aizsargat tos no asam skautnem, ellas un karstuma.

Pagarinataju izvietot tā, lai tas nevarētu iekrist sūknejamajā skidrumā.

Strāvas triecena risks bojājumu del iekārtā!

Pirms katras sukna ekspluatacijas reizes
pbaraudiet, vai taja nav radusies bojajumi,
ipasu uzmanibu pieversot tikla kabelim un
pagarinatajam, tikla kontakspraudnim un
pludinsledzim. Draudi dzivibai, sanemot
stravas triecenu!
Nelabojiet iekarti pats! Neprofesionali veicot
iekartas remontu, pastav skidruma
ieplušanas risks sukna elektrosistemas
nodalijumā.

Uzmanibu!

Lai izvairitos no udens izraisitiem bojajumiem, piemeram, appludinatam telpam, ko var izraisit erices traucejumi vai defekti:

• jaieplano piemeroiti drostbas pasakumi, piemeram:
• trauksmes systemd vai
• savakšanas trauks ar kontrolierici.

Razotajs neuznemes atbildibu par iespejamajiem zaudejumiem, kuri radusies, ja

• ierice izmantota neatabilstoši paredzētajam lietojumam;
• ierice parslogota ilgstošas darbības del;
• ierice darbinata vai uzglabata no sala nepasargata viet;
• iericei veiktas pašrocigas izmainas; Elektroieriču remontu drikst veikt tikai kvalificëts elektrikis!
• izmantotas rezerves detalias, kuras ražotajs nav parbaudijis un atlavis to izmantošanu;
• izmantoti nepiemeroti uzstadisanas materiali (armatura, piesleguma vadi u. c.).

Piemeroi uzstadisanas materiali:

spiedienizturigi (min. 10 bar),
- karstumizturigi (min. 100^ ).

1. Abas roktura puses (10) savienot, kā redzams attelā. Lai to izdaritu, strāvas kabeli (11) un pludinsledza kabeli (12) virziena uz augsu izvadī āra.
2. Savienot (10) abas roktura puses. Pieversiet uzmanibu tam, lui abu roktura pusu vadotnes iebiditos viena otra.
3. Rokturi ar Četram skruvēm (9) pieskrūvēt pie iekārta skorpusa (13). Izmantojiet tikai klāt pievienotās skruves.

4.2 Spiedvada pieslęgsana

PS 18000 SN Visiparejie modeli

1. Izveloties lielako iespejamo spiedvada skersgriezumu: nogriezt mazako montažas uzliktni pie multiadaptera (14).

i Norade

Vislielako suknešanas jaudu ir iespejams panakt, izveloties spiedvadu ar lielako iespejamo škèresgriezumu.

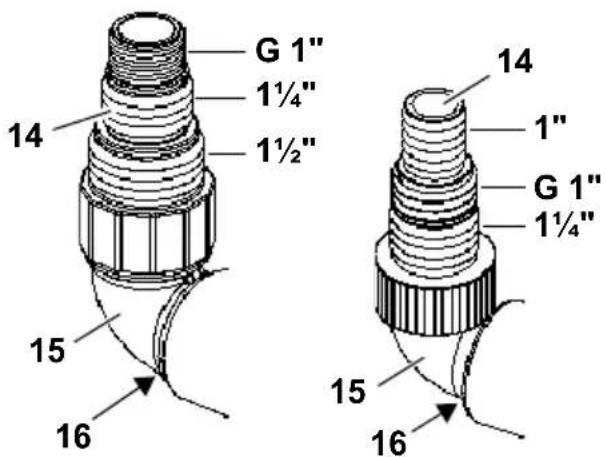

1. Multiadapteru (14) ieskruvet lenka savienojuma (15).
2. Lenka savienojumu kopā ar multiadapterru ieskrūvēt spiedvā (16).
3. Spiedvadu uzbidiit uz multiadaptera (14) un nostiprinat ar slutenes apskavu.

4.3 Pludinsledza piestiprinasana

i Norades

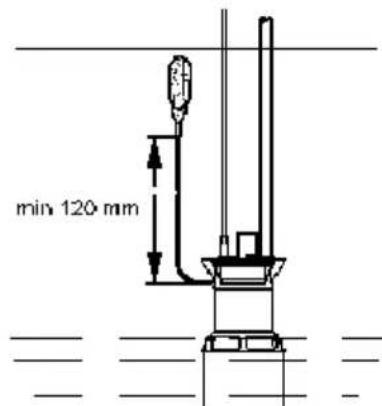

Piestipriniet pludinsledzi tā, lai attalums starp kabela turetaju un pludinsledzi butu vismaz 120 mm.

Nesiekiant minimaus atstumo tarp kabelio laikiklio ir pludinio jungiklio kyla pavojus, kad pludinis jungiklis nejungs panardinamo siurblio.

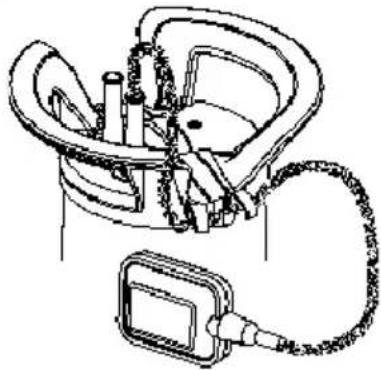

• Ar pludinsledza kabeli izveidot cilpu.
  Cilpu, ka redzams attelā, parlikt pari videjai kabela turetaja piespiedejskavai (18) un pludinsledza kabeli virzīt zem abam arejam saspiedejskavam (17).

Nakamajā attēla ir redzams piestiprinātais pludinsledza kabelis:

Uzmanibu!

Pludinsledza kabelis varetu tikt sabojats. Nekad nevelciet pludinsledza kabeli, lai mainitu kabela turetaja stavokli!

Lai atbrivotu pludinsledza kabeli, izpildiet minetas darbibas apgriezta seciba.

Uzstadisanai nepiecesamaplatiba apm. 50~cm× 50~cm
Lai pludinsledzis varetu darboties bez
traucejumiem, tam ir janodrosina
pietiekama kustibas telpa.
- lekārtu iegremdetūdenī maksimāli lidz tehnisko parametru sadajā norādītajam iegremdešanas darba dzilumam.
- Sūkni uzstadīt tā, lái iesūkšanas atveres nevarētu nosprostot sveskermeni. Nepiečiesamības gadījumā sūkni novietot uz paliktna.
- Raugieties, lai suknis tiktu novietots uz stabilas pamatnes.

Stravas triecena risks, pieskaroties, notiem kabeliem!

Necelt iekartu un neparvietot to aiz kabeliem vai spiediena slutenes! Kabelu un spiedena slutenes nav konstruetas atbilstoš stiepes lodzei, kas rodas no iekartas svara.

4.5 lekártas uzstadíšana

1. Sūkni nedaudz slīpā stāvoklī eigremdet sūknejamajā škidrumā tā, lai sāna puse neveidotos gaisa starpkárta. Starpkartas izveidosanās gadijumā varētu tikt kaveta škidruma iesūksana. Tiklidz sūknis ir eigremdet's, to atkal var nostatī vertikāla stavoklī.
2. Nolaist sukni lidz skidruma tilpnes pamatnei. Sukna nolaisanai ar trosem izmantojiet

izturigu trosi, kas ir piestiprinata pie sukna piekabinasanas cilpas.

Sukni var darbinat aiekarinatu trosbez saskares ar pamatni.

1. Atkartoti sakot sukna ekspluataciju, raudzities, lai suknešanas caurulvads bute pilnibā iztuksots. Sim merekim sukni vajadzibas gadijumā atgaisot.

5. Eksplaatacija

5.1 leslēgsana un izslēgsana

TP 6600

Pec iekartas pieslegsanas pie elektrotikla tazureiz sak darboties.

Peciekartas atvienosanas no elektrotikla tazsledzas.

Visiparejie modeli

Pec iekartas pieslegsanas pie elektrotikla pludinsledzis to automatiski iesledz (19) un izsledz (20). leslegsanas un izslegsanas laiks ir atkarigs no udens limena.

Sukna ieslegsanas un izslegsanas laika pärstatisana

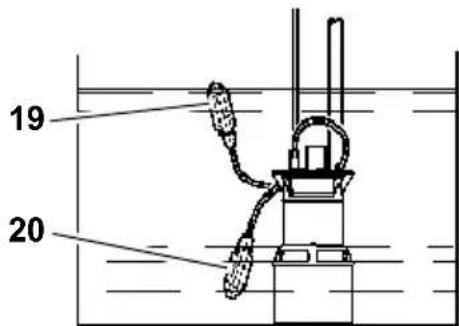

Pludinsledza kabela novietojumu kabela turetajir iespejams mainit. Tadejadi tiek parrstatits intervals starp ieslegsanas un izslegsanas laiku:

pludinsledzis pie "tsa kabela": intervals starp ieslegsanas un izslegsanas laiku in mazes
pludinsledzis pie "garakabela":intervals starpieslegsanas un izslegsanas laiku in liels

Uzmanibu!

Pastāv iespeja, ka iekārta var sākt darboties sausajā rezīmā (bez škidruma) un tādejādi tikt bojata.

Pludinsledzim vienmér ir jaatrodas tadapozicijā, kurā tas var kustéties uz augsu un

uz leju, lai iekarta varetu iesegties un izsegties.

Apdraudejums, kas izriet no umiem iekart!

Veiciet atbilstošus pasakumus, lai iekartas sabojāsanas gadijumā tiktu noversti netiesie zaudejumi, applustot telpam. Tos ir iespejams noverst, piemēram, uzstādot signalizacijas ieri ci vai rezerves sukni.

Bistami!

Nepi'aujiet sukna darbibu, sukna caurulvadam esot aizvertam.

5.2 Tilpnes izsuknešana (modeli TPF ...)

• Piestipriniet pludinsledzi pie roktura tā, laitas butu vérsts uz augsu, pretējā gadijumā tilpnes izsūkHzāsana nebūs iespejama.

Mantisku bojājumu rašanās risks, urtai darbojoties sausajā režimā (beziruma)!

lekarta var pärkarst un sabojāties jo, kad tilpne tiek izsūknēta nedarbojas sūknējama škidruma dzesēšanas funkcija. Termoslédzis reage.

• Tilpnes izsūknešanas funkciju aktivizēt tikai tsu laika sprīdi.
• Aktivizējot tilpnes izsūknešanas funkcjju, uzraudzīt iekārta darbību.

6.lekartas kopsana

Bistami!

Pirms jebkādu kopšanas un tīrīsanas darbu izpildes atvienot tikla kontaktspraudni no elektrotíkla.

Detalizetakus apkopes vai laboanas darbus, kuri nav aprakstijsaja nodala, drikst veikt tikai kvalificeti specialisti.

Lai iekarta jebkura brid darbotos bez traucejumiem, to ir nepiecesams regulari kopt. Tas attecas ari uz gadijumiem, ja

iekarta ilgaku laiku netiek ieslegta (piem., izmantojot to drenazas bedres).

lekartas tirishana

1. Noskalot sukni ar tiru uteni. Piekaltusus netirumus, piem., algu nogulsnjumus, notirit ar suku un trauku mazgajamo lidzekli.
2. Lai sukni izskalotu no iekspuses:iegremdet sukni tvertne, kurir tirs udens un uz isu bridi iesegt.

Rotora tirisana

1. Atskruvēt skrūves ar krustveida rievām pie iekārtas balsta pläksnes.
   Vajadzības gadijumā abas skavas pie iekārtas balsta plaksnes ar skruvgriezi spiest atpakal.
2. Nonemt balsta plaksni.
3. Iztiri t rotoru.
4. Balsta plaksni ivietot atpakaun atkal stingri pieskruvet, vajadzibas gadijum aiespriegot.

6.2 lekartas uzglabasana

Uzmanibu!

Sals sabojā iekārtu un tās piederumus, jo tie vienmēr saturūdeni!

• Ja ir paredzama sala iestāsanās, iekārtu un tās piederumus demontēt un uzglabāt no sala aizsargātā viṭa.

7. Sarežgijumi eksplaatacijas laikā un daribas traucejumi

Bistami!

Pirms jebkādu darbu uzsakšanas pie iekartas:

atvienot iekartas kontaktsraudni no elektrotikla.

7.1 Darbības traucējumū meklešana

Suknis nedarbojas:

Tikla nav sprieguma.

• Pärbaudit kabeli, kontaktspraudni, kontaktligzdu un drošinātāju.

Nepietiekams spriegums tikla.
- Izmantot pagarinataju ar pietiekamu dzislu skersgriezumu.

• Parkarsis motors, reagejis motora aizsargmehanisms.

• Noverst pärkaršanas cēloni (sūkna atveri nosprostojuši sveskermeni?).

• Pec atdzisanas iekarta automatiski atkal iesledzas.

• Pludinsledzis, palielinoties udens liminem, neinicišukna ieslegsanos.

Nodrošināt pietiekamu pludinsledža kustibas telpu.

Ja pludinsledzis neiniciie iekartas ieslegsanos, laigan tam ir pietiekama kustibas telpa: nosutit iekartu uz raizotaja filiales servisa centru, kas atrodas sukna ekspluatacijas valsti.

Sūknis darbojas, bet neveic sūknēšanu pareizi:

• Parak liels suknešanas augstums.
• leverot maksimalo suknešanas augstumu (skatīt nodaju "Tehniskie parametri").
  Salocijies spiedvads.
• Izvierot spiedvadu taisnā pozicija.
• Sūces spiedvada.
  Noblivet spiedvadu, pievilkt skruvsavienojumus.

Suknis darbojas loti skali:

• Sūknis iesūkne gaisu.

• Nodrosinat pietiekamu udens daudzumu.

• Sveškermeni (iztīrīt iekārtu).
• lestatits manuālais darbības režīms (tilpnes izsūknešana).
• Sukni igremdešanas laikā turēt slīpā stavokli.

Sūknis darbojas bez pārtraukuma:

• Pludinsledzis nesasniedz apaksejo poziciju.
• Nodrošināt pietiekamu pludinsledža kustibas telpu.

8. Labošana

Bistami!

Elektrisko instrumentu labosanu drikst veikt tikai kvalificeti elektriki!

Elektriskos instrumentus, kuriem ir nepiecesams veikt labošanu, jus varat nosutit uz ražotaja filiales servisa centru, kas atrodas sukna ekspluatacijas valsti. Adreses ir noraditas rezerves dalu lapa.

Nosutot iekartu labošanai uz servisa centru, ludzam pievienot klāt konstatētas kūmes aprakstu.

9. Utilizacija

Neizmest elektriskas iekartas sadzives atkritumos. Saskaar Eiropas Savienibas Direktivu 2002/96/EK par elektrisko un elektronisko iekartu atkritumiem nolietotas elektriskas iekartas ir

janodatseviska savaksanas punktun javeic vides aizsardzibas prasibam atbilstoša otrreizejā pärstrade.

Informacija par jusu nolietotas iekartas
utilizacijas iespejam ir pieejama jusu
pagasta vai pilsetas parvalde.

Ilekartas iepakojums ir ražots no 100 %其中之一。otreizējas pāstrādes materiala.

1. Irenginio apžvalga

1 Elektros tinklo kabelis su kištuku
2 Rankena / užkabinimo Āsa
3 Pludinis jungiklis (nera modelyje TP 6600)
4 Isiurbimo angos

5 Siurblio korpulas

6 Sléginé jungtis su kampine jungiamaja detale ir universaliu adapteriu
7 Pludinio jungiklio lygio reguliavimo jtaisas
8 Védinimoanga (padétis priklauso nuo modelio)

2. Is pradžiç perskaity kite!

6.1 Regulari priežiūrā
