Funktion	Detaljer
Produkttype	Pumpe
Maximal flow	8000 l/t
Maximal løftehøjde	10 m
Maximalt tryk	1 bar
Strømforsyning	230 V
Effekt	800 W
Vægt	10 kg
Mål (L x B x H)	40 x 30 x 25 cm
Anbefalet brug	Til pumpning af klart vand, vanding, dræning
Vedligeholdelse	Kontroller regelmæssigt filteret, rengør urenheder
Sikkerhed	Brug ikke i eksplosive miljøer, overhold elektriske standarder
Garanti	2 år
Inkluderede tilbehør	Slangeadaptere, brugervejledning

Ofte stillede spørgsmål - TP 8000 S METABO

Hvordan starter jeg METABO TP 8000 S pumpen?

For at starte pumpen skal du tilslutte den til en stikkontakt, sikre at indgangshanen er åben, og trykke på startknappen.

Hvad skal jeg gøre, hvis pumpen ikke suger?

Kontroller, at vandstanden er tilstrækkelig, at slangerne ikke er blokerede, og at indgangshanen er åben.

Pumpen laver en mærkelig lyd. Hvad skal jeg gøre?

En usædvanlig lyd kan indikere et problem. Kontroller, om fremmedlegemer sidder fast i pumpen, og sørg for, at motoren er korrekt smurt.

Hvad er pumpens maksimale sugekapacitet?

METABO TP 8000 S har en maksimal sugekapacitet på 8000 liter i timen.

Hvordan rengør jeg pumpen efter brug?

Efter brug skal du afbryde pumpen, tømme det resterende vand og rengøre filtrene for at undgå blokeringer.

Hvad er garantien for METABO TP 8000 S pumpen?

Pumpen er normalt dækket af en 2-årig garanti, men det anbefales at tjekke de specifikke betingelser i brugervejledningen.

Kan jeg bruge denne pumpe til andre væsker end vand?

METABO TP 8000 S er primært designet til klart vand. Undgå at bruge ætsende eller viskøse væsker.

Hvordan opbevarer jeg pumpen korrekt?

For korrekt opbevaring skal du tømme pumpen for væske, rengøre den og opbevare den et tørt sted ved stuetemperatur.

Hvad skal jeg gøre, hvis pumpen overopheder?

Stop straks pumpen og lad den køle af. Kontroller, om den kører i et passende miljø, og om filteret ikke er tilstoppet.

Hvor kan jeg finde reservedele til METABO TP 8000 S?

Reservedele kan bestilles hos autoriserede METABO-forhandlere eller på mærkets officielle hjemmeside.

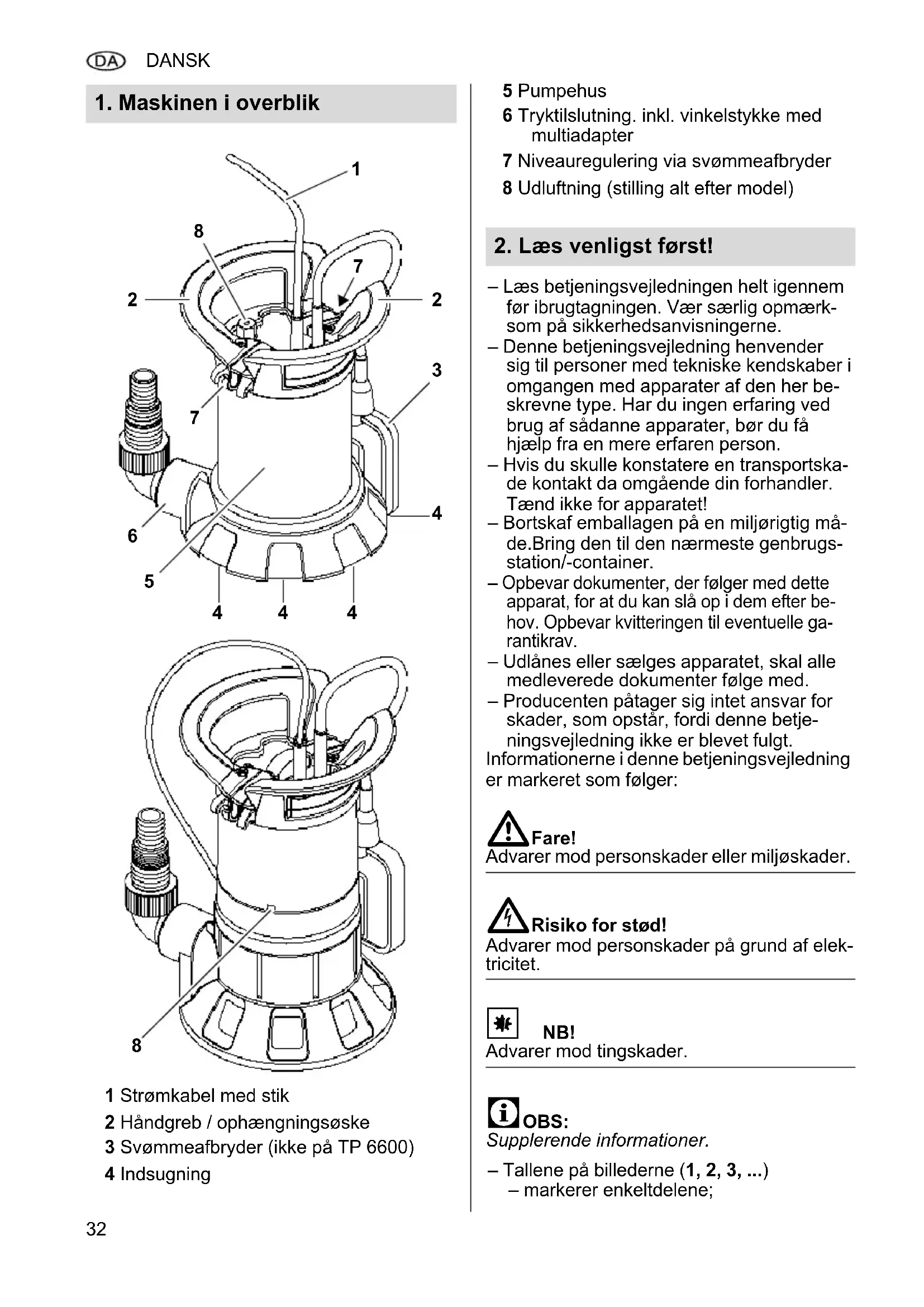

BRUGSANVISNING TP 8000 S METABO

Vi erklærer under almindeligt ansvar: Denne dybbrøndspumpe, identificeret ved angivelse af type og serienummer, opfylder alle relevante bestemmelier i direktiverne og standarderne. Teknisk dossier ved** - se nedenfor.

1 Strömkabel med stik
2 Handgreb / ophaengningsøske
3 Svømmeafbryder (ikke på TP 6600)
4 Indsugning

5Pumpehus
6 Tryktilslutning. inkl. vinkelstykke med multiadapter
7 Niveauregulering via svommeafbryder
8 Udluftning (stilling alt after model)

2. Læs venligst først!

• Laes betjeningsvejledningen helt igennem for ibrugtagningen. Vær saerlig opmærk-som pa sikkerhedsanvisningerne.
• Denne betjeningsvejledning henvender sig til personer med tekniske kendskaber i omgangen med apparater af den her beskrevne type. Har du ingen erfaring ved brug af sadanne apparater, bør du fã hjælp fra en mere erfaren person.
• Hvis du skulle konstatere en transportskade kontakt da omgående din forhandler. Tænd ikke for apparatet!
  Bortskaf emballagen pa en miljørrigtig ma- de.Bring den til den nærmeste genbrugsstation/-container.
• Opbevar dokumenter, der fölger medrette apparat, for at du kan slá op i dem after behov. Opbevar kvitteringen til eventuelle garantikrav.
• Udlanes aller saelges apparatet, skal alle medleverede dokumenter folge med.
• Producenten pátager sig intet ansvar for skader, som opstär, fordi dette betjeningsvejledning ikke er blevet fulgt. Informationerne i dette betjeningsvejledning er markeret som følger:

Advarer mod personskader aller miljøskader.

Risiko for stød!

Advarer mod personskader på grund af elektricitet.

NB!

Advarer mod tingskader.

Supplerende informationer.

-Tallene pa billedderne (1,2,3,...) markerer enkeltdelene;

• er fortløbende gennemnummereret;

• refererer til de tilsvarende numre i parenteserne (1), (2), (3), ... i den tilhørende tekst.

• Handlingsanvisninger, ved hvilke rækkefølgen skal overholds, er gennemnummereret.

• Handlingsanvisninger med vilkårlig rækkefølge er markeret med et punkt.
• Opstillinger er markeret med en streg.

3. Sikkerhed

3.1 Korrekt anvendelse

Pumpen er udelukkende beregnet til privat brug til afvanding i hus og have.

Tilladt væske

Rentvandspumper: rent vand

Spildevandspumper:

Rent aller snavset vand

• Andelen af partikler i spildevandet må ikke være større end 5%.
• Partikelstørrelsen i det snavsede vand ma ikke overstige den maks. angivne korn-størrelse i de tekniske data.

Al anden brug anses som værende i mod-strid med anvendelsessformålet og er forbudt.

Apparatet er ikke beregnet til

• pumping af væske med en temperatur >35^
• drikvevandsforsyning ellr pumping af levnedsmidler.
• pumping of saltvand.
• pumping af eksplosee, brændbare, ag-gressive ell er sundhedsfarlige stoffer samt fækalier.
• erhvervsmaessig aller industriel brug.
• konstant circulation (dam).

Pumpen må ikke benyttes af personer (inklusive børn og unve)

• med fysisk og/eller psykisk handicap,
  -med nedsatte sanser,
• med utilstrækkelig erfaring og/eller kendskab til omgangen med pumpen, eller
• somCREASE har laest og forstaet betjeningsvejledningen.

Producenten pâtager sig intet ansvar for skader, som opstär som fölge af ukorrekt anvendelse.

Ved anvendelse i modstrid med anvendelsesformålet, ved ændringer på apparatet eller ved brug af dele, som ikke er testet eller godkendt af producenten, kan der opstå alvorlige skader!

3.2 Generelle sikkerhedshenvis-ninger

• Følg de afterfolgende sikkerhedsoplysninger ved brugen afijkepumpe, sa personskader og tingskader undgas.
• lagttag de lovmaessige regler aller ulykkesforebyggende bestemmelier ved omgang med dykpumper.
• Ved anvendelse af pumpen i svommebas-siner og havedamme og i disses beskyttesezoner skal bestemmelsene iht. DIN VDE 0100 -702, -738 overholds. Lokale forskritter skal ligeledes overholds.
• Pumpen skal sikres med et fejstrømsrelæ (HFI-relæ), som slår fra ved en fejstrøm på maks. 30 mA.

!General fare!

Pumpen må ikke benytttes, his vis personer har kontakt med den væske, der skal suges op (f.eks. i svømmebassiner eller havedamme)!

De følgende risici bestar primaert ved anvendelse af dykpumper - de kan heller ikke udelukkes welt med sikkerhedsforanstnninger.

!Fare på grund af ydre påvirkninger!

Apparatet ma icke anvendesi rum, der er udsat for eksplosionsfare ell nærheden af brandfarlige væsker ell gasser!

!Fare gennem varmt vand!

Hvis pressostatens frakoblingstryk pga. darlige trykforhold eller en defekt pressostat ikke opnås, kan vendet i apparatet blive opvarmet gennem intern cirkulation.

Herved kan der opsta skader og utæheder på pumpen og til Slutningsledningerne, og varmt vand kan træde ud. Risiko for forbændinger!

• Pumpen på kun køres maks. 5 minutter mod en lukket trykledning.
• Adskil pumpen fra strømnetteg od lad den køle af. Inden gentagen ibrugtagning skal

det af fagpersonale kontrolleres, at anlagget fungerer fejIfrit.

Fare pa ground af strom!

Tilslutningen mä kun ske med beskytteses-kontakt-stikdäser, som er korrekt installereret, jordet og kontrolleret. Netspænding og beskytelse skal overholde de tekniske data.

Løft og transporter altid pumpen i händgrebet, aldrig i kablet eller trykslangen.

Forlaengerkabler skal have et tilstrækeligt stort tværsnit. Kabeltromler skal vare rullet helt ud.

Strömkabel og forlængerledning påkke knækkes, klemmes, strækkes eller kores over; de skal beskyttes mod skarpe kanter, olie og varme.

Forlængerledningen skal lægges saledes, at den ikke kommt i kontakt med den væske, der skal pumps.

För der arbejdes på apparatet, skal stikket trækkes ud.

Fare for elektrisk stød på grund af efekt pumpé!

Kontroller altid pumpen, især strøm- og forlaengerkabel, netstik og svømmæafbryder forevt. skader, før pumpen tages i brug. Livsfa-re på grund af elektrisk stød!

Du mä ikke selv udføre reparationer på maskinen! Ved ukynde reparationer er der fare for, at væsken trænger ind i apparatets elektriske dele.

OBS!

For at undgå vandskader, f. eks. oversvömmede lokaler, medført af apparatfejl erler -mangler:

• pumpen ikke blev brugt iht. tilsigtet brug.
• pumpen blev overbelastet gennem vedvararende drift.

• pumpen/DDI kke blev brugt og opbevaret frostbeskyttet.

• der blev gennemført egenrådige ændrin- ger på pumpen. Reparationer på el-udstyr mx kun gennemfores af el-fagfolk!

• der blev anvendt reservedele, der ikke er afprøvet og godkendt af producenten.
• der blev anvendt uegnet raparationsmateriale (armaturer, tilslutningsledninger osv.).
  Egnet installationsmaterialie:
  trykbestandig (min. 10 bar)
  -varmebestandig (min. 100^)

4. Montering og opstilling

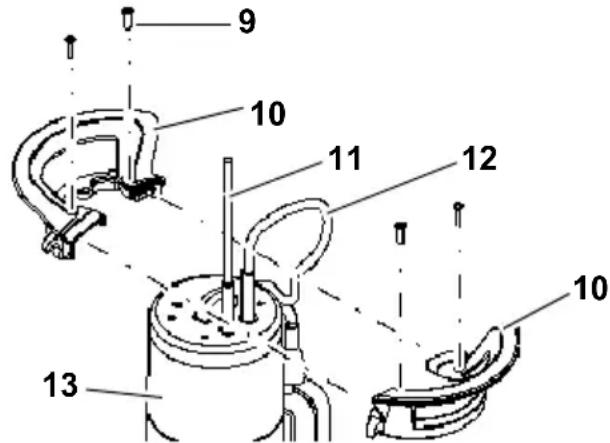

4.1 Montering af handgreb / ophængningsøske

1. Sæt handgrebets to dele (10) sammen, som vist på billedet.
   Før strømkablet (11) og svømmeafbryderens kabel (12) opad og ud.
2. Forbind handgrebets to dele (10). Sorg for, at delenes foringer griber ind i hinanden.
3. Skru handgrebet fast pa (9) pumpehuset (13) med de fire skruer. Brug kun de vedlagte skruer.

Skær en mindre tilslutningsenhed på multiadapteret (14) af.

i OBS

Den bedste ydelse opnas ved at vaelge en trykledning med storst mulig diameter.

1. Skru multiapteret sammen(14) med vinkelstykket (15).
2. Skru vinkelstsykket inkl. multiadapter fast i tryktilslutningen (16).
3. Skub trykledningen på multiadapteret (14) og fikser den med et spændeband.

4.3 Montering af svommeafbryderens kabel

i OBS

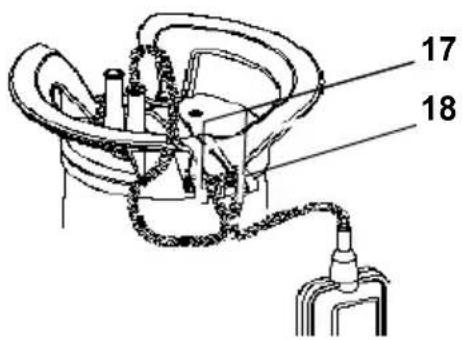

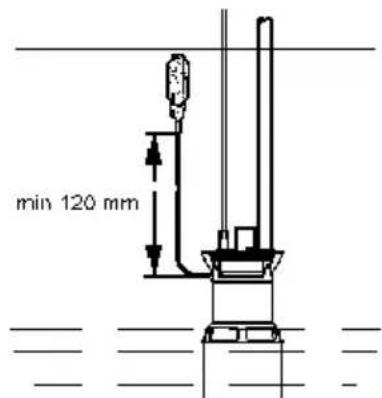

Fastgør svømmerktablet, sa afstanden mellem kabelholderen og svømmeafbryderen er mindst 120 mm.

När minimumsafstanden mellem kabelholder og svømmeafbryder underskrides, er der risiko for at svømmeafbryderen ikke tænder for dykpumpen.

• Lav en loka med kablet. Læg lokken, som vist på billedet, over kabelholderens midterste klemmekrog (18) og før kablet under begge de udvendige klemmekroge (17).

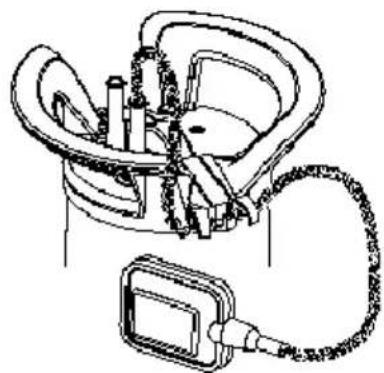

Efterfolgende billede viser svommeafbryderens fastgjorte kabel:

NB!

Svømmeafbryderens kabel kan tage skade.
Træk aldrig i kablet, for at flytte kabelholderen!

Løsn kablet ved at gå frem i omvendt rækkefølge.

4.4 Opstilling

• Pladsbehov ca. 50 cm x 50 cm.
  Svømmeafbryderen skal kunne bevæge sig frit for at kunne fungere optimalt.
• Pumpen mä kun nedsænkes sá langt i vandet, som angivet i de tekniske data.
• Opstil pumpen, sä indsugningen ikke kan blokeres af fremmedlegemer. Sæt om nødvendigt pumpen på et underlag.
• Sorg for, at pumpen star stabilt.

Fare for elektrisk stød på grund af afrevne kabler!

Pumpen ma hverken loftes aller transporteres i kablerne erer i trykslangen! Kablerne og trykslangen er/DDke dimensioneret til trakbelastningen fra pumpens vegt.

4.5 Opstilling af pumpen

1. Nedsænk pumpen en smule skrát i den væske, der skal opsuges, söder ikke dannes luftblærer på undersiden. Dette ville forbhindre opsugningen. Sā snart pumpener sat ned i vendet, kan den rettes opigen.
2. Pumpen tommas pa vaeskebeholderens bund.

Der skal anvendes en tyk wire til nedfiring, som fastgores til pumpens ophaengningsøske.

Pumpen kan ogsa anvendes, nar den haenger i en wire.

1. Kontroller ved fornyet brug, om pumpeledningen er tomt helt. Udluft pumpen om nodvendigt.

5. Drift

5.1 Start og stop

TP 6600

När pumpen er blivet sluttet til strømnette, taendes den med det samme.
När strømmen er slæt fra igen, slukker den.

Alle andre modeller

När du har sluttet pumpen til strømnette, tænder og slukker svømmeafbryderen (19) automatisk (20). Start/stoptidspunktet er afhændig af vandstanden.

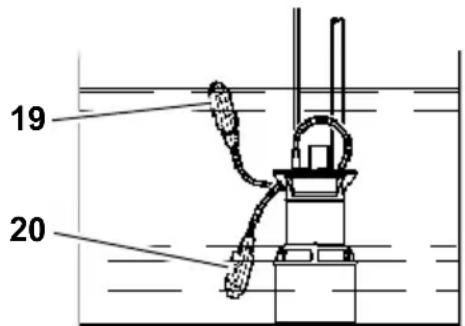

Justering af pumpens start/stoptidspunkt

Svømmeafbryderens kabels stilling i kabel-holderen kan ændres. Herved justeres af-standen mellem pumpens start- og stoptids-punkt:

-Svommeafbryder ved "kort kabel": startpunkt og stoppunkt ligger tæt sammen.
- Svømmeafbryder ved "langt kabel": startpunkt og stoppunkt ligger langt fra hinanden.

NB!

Pumpen kan Ibe tOr og tage skade.

Sorg for via egnede foranstaltninger, at der icke opstar ffolgeskader sasom oversvommede rum pa grund af en defekt pumpe. Det kan undgas ved f.eks. at installere et alarmanlag erer en reservepumpe.

Fare!

Tænd ikke for pumpen, hvis der er lukket for pumpeledningen.

5.2 Overfladesugning (model TPF ...)

• Bind svømmeafbryderen fast til handgrebet og lad den pege opad, da en overfladesugning ellers ikke er mulig.

Risiko for materielle skader på grund ±b!

Dykpumpen kan Iobe varm og tage skade, da mediets kolefunktion mangler ved fladsugning. Termosikringen slar fra.

• Overfladesugning må kun foretages i kort tid.
• Hold øje med pumpen under overfladesugningen.

6. Pumpepleje

Fare!

Tag netstikket ud før al pleje og rengø-ring.

Anden form for vedligeholdelse aller reparation end det, der er beskrevet i dette kapitel, mA kun udfores af fagfolk.

6.1 Regelmæssig pleje

For at pumpen altid fungerer fejlfrit, skal den plejes regelmæssigt. Det gælder også, hvis den ikke tændes i længere tid (f.eks. ved brug i drænbrønde).

Rengoring af pumpen

1. Pumpen skylles af med rent vand. Fast-siddende snavs, f.eks. algeaflejringer, fjernes med en børste og et rengøringsmiddel.
2. For at kinne skylle pumpen af indvendigt, dykkes pumpen ned i en beholder med rent vand og startes kort.

Rengor Iobehjul

1. Løsn krydskaervskruen på pumpens bundplade.
   Tryk EVT. de to klemmer på pumpens bundplade bagud med en skruetrækker.
2. Løft bundpladen af.

3. Rengør Iøbehjulet.

4. Sæt bundpladen iigen og skru den godt fast og fikser den om nødvendigt med klemmerne.

6.2 Opbevaring af apparatet

NB!

Frost ødelægger apparat og tilbehør, da disse indeholder vand!

• Er der risiko for frost skal apparatet og tilbehoret afmonteres og opbevares beskyttet mod frost.

7. Problemer og forstyrelser

Fare!

För alt arbejde på maskinen:

Trak netstikket ud.

7.1 Fejlsøgning

Pumpen kører ikke:

• Ingen strøm.

• Kabel, stik, stikdase og sikring kontraleres.

• For lav netspaending.

• Benyt et forlaengerkabel med et tilstrækkeligt stort tværsnit.

• Motor overophedet, motorbeskyttelse ud-lost.

-Fjern arsagen til overopheddingen (er pumpen blokeret af fremmedlegemer?)

• After afkølingen genstarter pumpen automatisk.

• Svømmeafbryderen tænder ikke for pumpen, narr vandstanden stiger.

• Kontroller, at svommeafbryderen kan bevaegesig frit.

Hvis pumpen ikke tændes på trods af, at svømmeafbryderen kan bevæge sig frit:

Send pumpen til reparation på et serviceværksted i dit land.

Motoren larmer, starter称之:

• Løbehjulet blokeret af fremmedlegemer.

• Rengør Iøbehjulet.

Pumpen kører, men suger ikke rigtigt:

Pumpehjde for hj.

Trykledning knaekket.

• Trykledning lægges lige.
  Trykledning utaat.
• Trykledning tætnes, skrueforbindelsene spændes after.

Pumpen kører meget larmende:

• Pumpen suger luft ind.

• Kontroller, at der er nok vand tilbage.
  -Fremmedlegemer (rengor pumpen)

• Taendt for manuel drift (overfladesug-ning).
• Pumpen holds skævt ved nedsaenkningen i vaesken.

Pumpen kører konstant:

• Svømmeafbryderen när ikke den nederste position.
• Kontroller, at svømmeafbryderen kan bevæge sig frit.

8. Reparation

Fare!

Reparationer pa el-værktj mA kun foretages af autoriserede elektrikere!

El-værktøj, som skal repareres, kan sendestil reparation pa et lokalt autoriseret serviceværksted. Adressen finder du i reservationslisten.

Ved indsendelse til reparation skal den fast-slaede fejl beskrives.

9. Bortskaffelse

Elektriske apparater ma ikke smides ud sammen med den almindelige husholdningsaffald. Iht. det europæiske direktiv 2002/96/EF om elektrisk og elektronisk affald skal brugte elektriske apparater

skilles ad, sorteres og afleveres til en god-kendt genbrugsstation.

Du kan kontakte dinCOMMune for flere oplysninger om affaldsordninger i dit omrade.

Apparats emballage kan genbruges.
