GEBRUIKSAANWIJZING Carry Basic Cordo

NL: Montagehandleiding en veiligheidsvoorschriften - pagina 3

Verantwoordelijkheden m.b.t. deze gebruiksaanwijzing 4

Doelgericht en juist gebruik 4

Veiligheidsvoorschriften - Toelichting op de categorieën 5

Technische specificaties 6

Veiligheidsvoorschriften 7

Geleverde onderdelen 9

Voorbereiding bij eerste gebruik 9

Montage van de fietsendrager op de trekhaak 11

Fietsen op de fietsendrager plaatsen 14

Fietsendrager kantelen, toegang tot de bagageruimte 15

Demontage van de fietsendrager 17

Reiniging en onderhoud 17

Het afstellen van de snelkoppeling 18

7/13 polige stekker 19

Verwijdering 19

Overzicht onderdelen (explosietekening) 20

Overzicht onderdelen (tabel) 21

Versie 2018/01

VOORWOORD

De Credo Carry basic/advanced fietsendrager maakt deel UIT van de familie van fietsendragers gefabriceerd door AGU BV.

Deze gebruiksaanwijzing helpt u bij een juiste doelmatige en veilige montage van de fietsendrager.

VERANTWOORDELIJKHEDEN M.B.T DEZE GEBRUIKSAANWIJZING

IederPERSON die deze fietsendrager monteert, schoonmaakt, verhandelt worden geacht van de volledige inhoud van deze gebruiksaanwijzing kennis te hebben genomen en deze te hebben begren.

Berg deze gebruiksaanwijzing veilig en binnen handbereik op.

Bij verkoop of uitlenen van de fietsendrager deze gebruiksaanwijzing meegeven.

De fietsendrager Credo Carry basic/advanced kan worden gebruikt voor het vervoer van maximaal twee fietsen.

De fietsendrager mag uitsluitend worden gemonteerd op trekhaken die aan de eisen veldoen zoals die staan beschreiben onder "Vereisten trekhaak". Bovendien mag in geen geval de maximum toegestane belasting van de fietsendrager worden overschreden.

Een doelmatig gebruik kan nicht zonder het naleven van alle informatatie in deze gebruiksaanwijzing en in het bijzonder de naleving van de veiligheidsmaatregelen. Elk ander gebruik van de fietsendrager kan worden beschouwd als oneigenlijk gebruik en kan lichamelijk letsel of materiele schade tot gevolg hebben. AGU BV aanvaardt geen enkele aansprakelijkheid voor eventuele schade veroorzaakt door oneigenlijk gebruik of misbruik van de fietsendrager.

VEILIGHEIDSVOORSCHRIFTEN - TOELICHTING OP DE CATEGORIEEN

In deze gebruiksaanwijzing zijn de veiligheidsvoorschriften in de volgende categorieën onderverdeeld:

WAARSCHUWING!

Het oplopen van lichamelijk letsel is möglichk:

Aanwijzingen met hetwoord WAARSCHUWING! waarschuwen voor een möglichk dreigend gevaar. Als dit gevaar nicht worden gemeden, kan dit de dood of lichamelijk letsel tot gevolg hebben.

VOORZICHIG!

Het oplopen van lichamelijk letsel of het ontstaan van materiele schade zichn möglichk:

Aanwijzingen met hetwoord VOORZICTIG! waarschuwen voor een möglichd dreigend gevaar. Als dit gevaar Niet worden gemeden, kan dit ginge of opkleine schaal lichamelijk letsel tot gevolg hebben. Het product of iets anders in de directe omgeving kuren ernstig worden beschadigd.

LET OPI!

Het oplopen van lichamelijk letsel of het ontstaan van materiele schade zichen möglichk:

Aanwijzingen met de worden LET OP! waarschuwen voor een möglich schadelijke situatie. Als deze schadelijke situatie Niet gemeden worden, kan het product of ie's anders in de directe omgeving worden beschadigd.

ADVIES

Overige adviezen:

Handige tip. Vergemakkelijkt het gebruik of installmentie van het product of heeft als doel om te komen tot een beter begrip.

Een herhaaldelijk gezebruikt veriligeidssymbol treedt nicht in deplaats van dit veriligeidsvoorschrift. Lees waarom eerst het veriligeidsvoorschrift en volg deze precies op.

TECHNISCHE SPECIFICATIES

	Cardo Carry basic	Cardo Carry advanced
Artikelnummer	91744	91745
Kantelbaar	Nee	Ja
Materialial	Staal/kunststof	Staal/kunststof
Eigen gewicht	13kg	13,5kg
Laadvermögen (max.)	50kg	50kg

De fietsendrager is geschikt voor het vervoeren van maximaal twee fietsen. Let op de maximaal toelaatbare kogeldruk. U(Intj de meeste auto's is deze 75kg) . Het totale gewicht van de drager inclusief de fietsen mag Niet hoger zichn dan de maximaal toelaatbare kogeldruk van de trekhaak.

Cordo Carry basic:

Maximale kogeldruk	Gewicht fietsendrager	Max. belasting
50kg	13kg	37kg
60kg	13kg	47kg
75kg	13kg	Max. 50kg
90kg	13kg	Max. 50kg

Lichamelijk letsel kan worden opgelopen door het breken van de trekhaak. Door het monteren van de fietsendrager op een trekhaak van te zwak materiaal zou de trekhaak konnen breken.

• Monteer de fietsendrager alleen op een trekhaak van staal soort St52, gietijzer soort GG52 of betere kwaliteit.
• Monteer de fietsendrager nooit op een trekhaak gemaakt van aluminium of soortgelijke lichte materialen en kunststof.
• Monteer de fietsendager alleen op een personenauto trekhaak.

Monteer de fietsendrager alleen op trekhaken, die de volgende eigenschappen bezitten:

Material: min. staal of gietijzer St52 of GG52

D-waarde: >7,6 kN

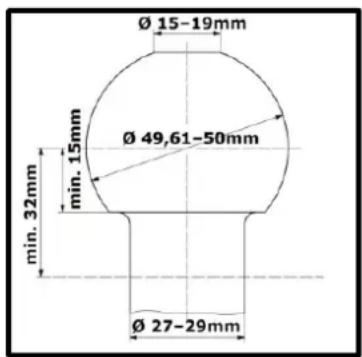

Trekhaakbal: 050mm (class A-50 volgens

EC 94/20 of ECE R55

Let op het advies van de fabrikant van de trekhaak.

VEILIGHEIDSVOORSCHRIFTEN

Volg nauwkeurig de gebruiksaanwijzing met de daarin staande instructies. Als u de instructies nicht opvolgt, kan dit leiden tot lichamelijk letsel of materiele schade.

Weet u Niet zeker of u de montage van de fietsendrager op een juiste wijze hebtsuitgevoerd, vraag dan uw leverancier of de fabrikant om nadere informatie. Noch de fabrikant, of leveranciers zich aansprakelijk voor schade veroorzaakt die op ondeskundig gebruik of op een ondeskundige montage zich terug te voeren.

Controleer de fietsendrager en de waar bij behorende lading regelmatig! U bent daartoe juridisch verplicht en u worden in geval van schade aansprakelijk gesteld!

ADVIES

Bij het rijden met een gemonteerde fietsendrager, zich de wettelijk vereisten voor het vervoer van goederen awhile uw motorvoertuig van toepassing.

WAARSCHUWING!

Lichamelijk letsel of materielle schade veroorzaakt door een veranderd gedrag van een motorvoertuig.

Het rijden met een fietsendrager beinvloedt de rijeigenschappen van uw motorvoertuig.

• Pas uw rijnselheid aan het(AP)newe gedrag van het motorvoertuig.
  Rijd nooit sneller dan 120~km / h
• Vermijd plotselinge of trekkende stuurbewegingen.
• Let erop dat uw motorvoertuig langer is dan normalaal.

WAARSCHUWING!

Lichamelijk letsel of materiele schade veroorzaakt door overbelading. Overschrijding van de maximum belastbaarheid van de fietsendrager, overschrijding van de maximum toegestane kogeldruk van de trekhaak en overschrijding van het maximum toegestane totaal gewicht van uw motorvoertuig hunnen tot ernstige ongevallen leiden.

• Let op! Houd u onvoorwaardelijk aan de wettelijkke vereisten inzake maximum lading, toegestane kogeldruk en toegestaan totaal gewicht van uw motorvoertuig. Overschrijd deze vereisten Niet.

WAARSCHUWING!

Lichamelijk letsel of materiële schade veroorzaakt door het verlies van fietsen.

Het rijden zonder spanbanden kan leiden tot ongelukken.

• Controller voor het begin van iedere rit de goede staat en stevigheid van de spanband om de fietsframes en de frameholders van de fietsendrager.
• Controller voor het begin van iedere rit de goede staat en stevigheid van de beiden spanbanden om het voor- enchyterwiel van de fiets(en).
• Trek de spanbanden eventueel na.

• Controller voor het begin van iedere rit, of de gebruike spanbanden onbeschadigd en Niet versleten zich.

• Beschadigde of versleten spanbanden要去en voor het begin van de rit worden verrangen voor onbeschadigde spanbanden. Alleen spanbanden die door AGU BV zijn toegestaan,ogens worden gezruikt.

WAARSCHUWING!

Lichamelijk letsel of materiële schade veroorzaakt door nicht juist gemonteerde fietsendrager.

Het rijden met een gekantelde of ineenvouwen fietsendrager kan tot ongevallen leiden.

De beweegbare onderdelen van de fietsendrager zich in Niet volledig gemonteerde positie een bron van gevaar.

Haal de fietsendrager van het motorvoertuig als u die nicht nodig heeft.
- Rijd nooit met een gekantelde of ineenvouwen fietsendrager.

WAARSCHUWING!

Lichamelijk letsel of materièle schade veroorzaakt door overhangende onderdelen.

Over het uiteinde van het motorvoertuig dan wel over het uiteinde van de fietsendrager hangende onderdelen+kennen tijdens het rijden lichamelijk letsel of materièle schade veroorzaken.

• Monteer alleen onderdelen die nicht over het uiteinde van het voertuiguitsteken.

WAARSCHUWING!

Lichamelijk letsel of materiele schade veroorzaakt door dekzeilen.

Dekzeilen verhogen de luchtweerstand. Zij konnen losraken en rondvliegen, wat tot ernstige ongevallen kan leiden.

• Gebruik geen dekzeilen of andere soorten afdekking.

WAARSCHUWING!

Lichamelijk letsel of materièle schade veroorzaakt door het verlies van de fietsendrager.

De fietsendrager gaat na bevestiging en na een paar gereden kilometers pas=echt goed vastzitten op de trekhaak.

• Controller na eenaar kilometer de bevestiging van de fietsendrager op het goed vastzitten op de trekhaak.

• Zet de fietsendrager opnieuw vast indien deze (te) los op de trekhaak zit.

WAARSCHUWING!

Lichamelijk letsel of materiële schade veroorzaakt door het afbreken van de fietsendrager.

Door met de fietsendrager in ruw terrein te rijden kan deze afbreken. Gebruik de fietsendrager Niet in ruw terrein.

Alleen geschikt voor gebruik op een personenauto trekhaak.

LET OPI!

Materièle schade veroorzaakt door het openen van de achterklep of kofferdeksel.

De achechterklep of kofferdeksel{kunnen beschadigd worden als zij in aanraking komen met de op de trekhaak aangebrachte fietsendrager.

• De elektrisch bedienbare achterklep uitschakelen en deze met de hand bedieren.
• Kantel de fietsendrager weg voordat de achterklep of kofferdeksel worden geopend.

LET OPI!

Materièle schadeveroorzaakt door hete uitlaatgassen. Als het uiteinde van de uitlaat zich in de buurt van de fietsendrager of fietsen bevindt, können deze hierdoor worden beschadiqd.

• Gebruik indien nodig een uitlaatsierstuk met bocht.

GELEVERDE ONDERDELEN

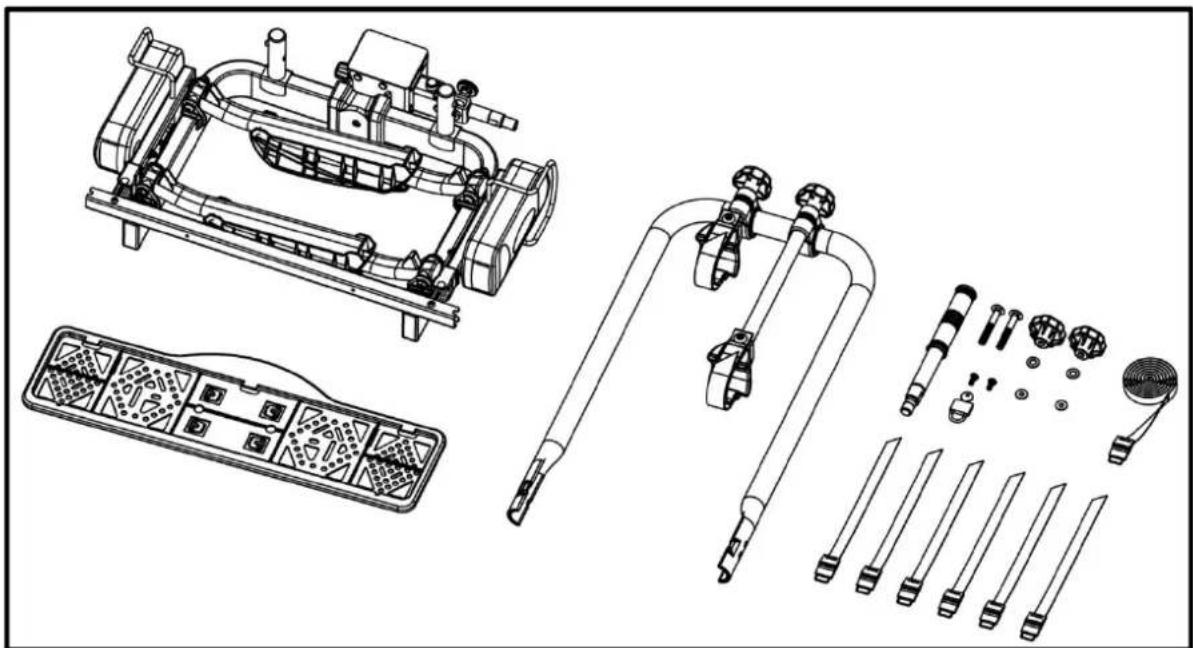

De fietsendrager moet nog afgemonteerd worden.

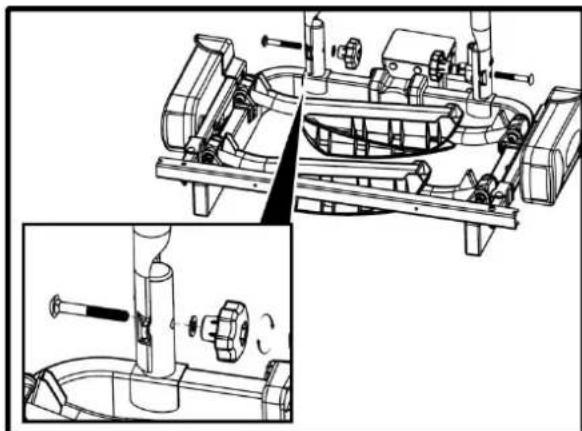

De U-beugel:

Schuif de U-vormige beugel gegen de buitenkant van de U-beugelhoulders op het binnenframe. Bevestig deze U-vormige beugel met de bijgeleverde slotbouten (M8x60), sluitingen en kunststof draaiknoppen. Zorg dat de draaiknop aan de binnenkant zit.

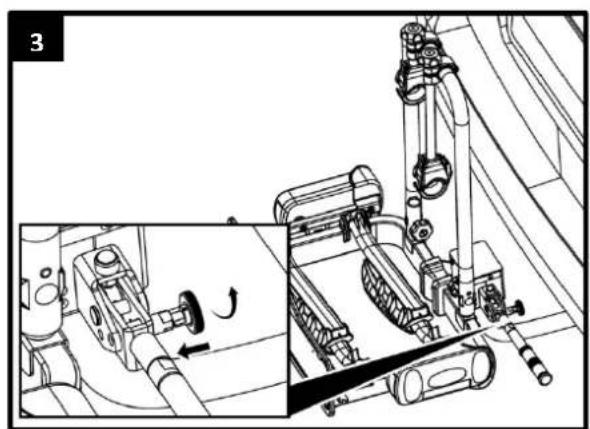

Let op: u dient de beiden knoppen stevig aan te draaien zodate beugel goed op+zijnplaatskommen.

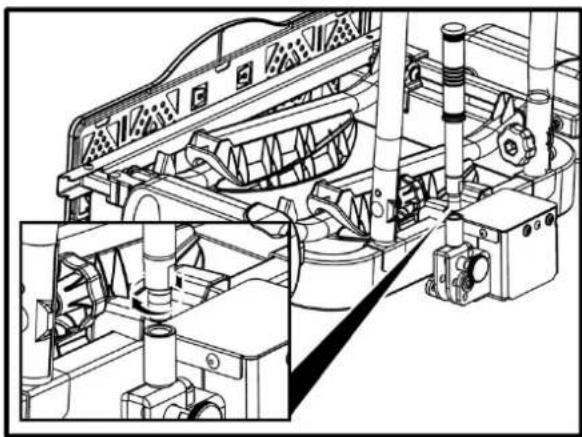

Snelkoppeling handvat:

Draai het handvat van de selnkoppeling stevig vast in de hendel van de selnkoppeling. Gebruik eventueel een steeksleutel.

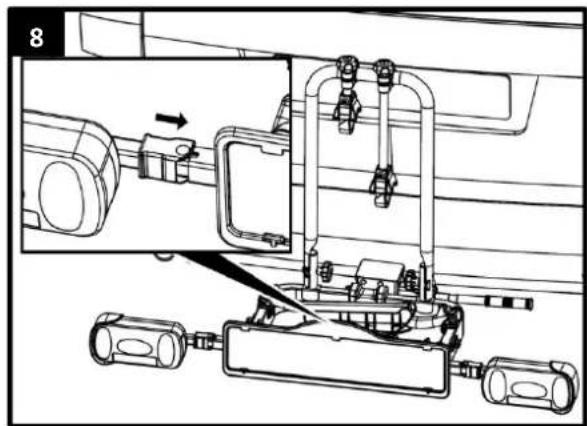

De kentekenplaathouder en kentekenplaat:

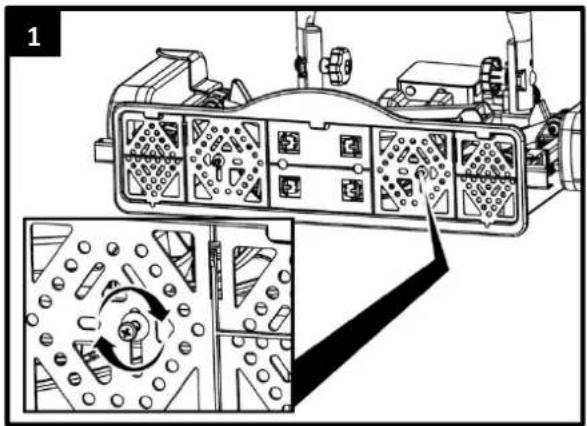

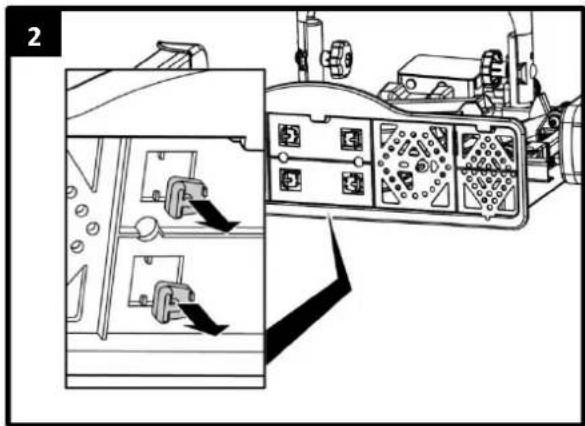

Draai de schroefjes voor het monteren van de kentekenplaathouderuit de rail en monteer verwolgens ook de kentekenplaathouder aan de rail. De kentekenplaathouder moet op gelijke hoogte (of net ie's erboven) als de verlichting liggen.

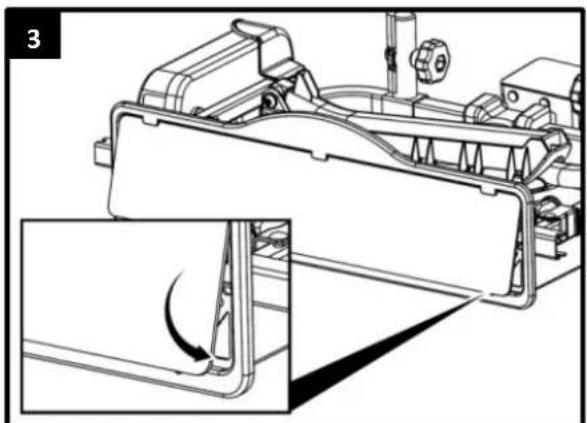

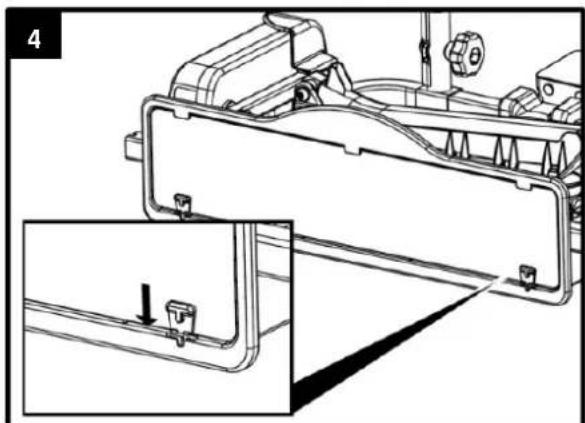

Plaatservolgen de kentekenplaat in de kentekenplaathouder. De twee bevestigingsclipjes voor het bevestigen van de kentekenplaat zijn uitdrukbaar en bevinden zich in de kentekenplaathouder (zie afbeelding 2).

MONTAGE VAN DE FIETSENDRAGER OP DE TREKHAAK

Parkeer uw voertuig op een vlakke ondergrond en trek de handrem aan.

WAARSCHUWING!

Lichamelijk letsel of materièle schade veroorzaakt door een beschadigde fietsendrager.

Beschadigingen aan de fietsendrager bijvoorbeeld verbogen onderdelen, breken of krassen sluiten een veilig gebruik van de fietsendrageruit.

• Monteer de fietsendrager nicht als denen beschadigd is.
  Ga dan te werk zoals beschreiben onder het hoofdstuk "Onderhoud".

WAARSCHUWING!

Lichamelijk letsel of materielle schade veroorzaakt door het verliezen van de fietsendragerijdens het rijden.

Een onjuiste of gebrekkige verbinding:tussen fietsendrager en trekhaak kan leiden tot het losraken van de fietsendrager.

• Vervang een beschadigde trekhaak.
• Reinig de knop van de trekhaak van vuil, stof of vet.

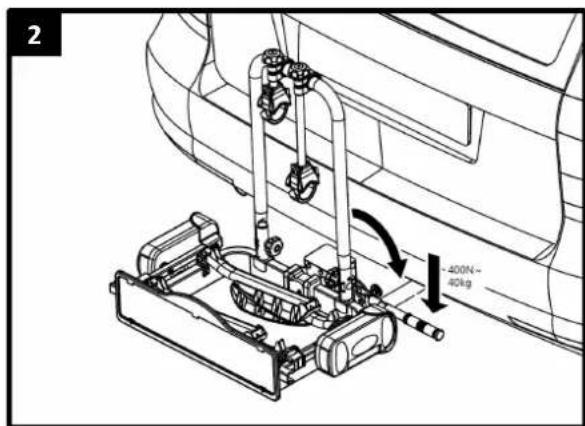

ADVIES

Op de knop van trekhaken bevinden zich vaak verfresten. Voor een zo goed möglichke verbinding van de fietsendrager要去en deze verfresten voorzichtig worden verwijderd. Volg de aanwijzingen op van de fabrikant van de trekhaak.

WAARSCHUWING!

Lichamelijk letsel of materielle schade veroorzaakt door een ongezekerde fietsendrager.

Als de fietsendrager met de hendel van de snelkoppeling Niet worden gezekerd, dan kan de fietsendragerijdens het rijden los raken.

• Sluit de fietsendrager af.
• Controller of u de hendel hebt afgesloten en of u de sleutel hebt verwijderd. Door het afluieten voorkomt u een eventuele diefstal van de fietsendrager.

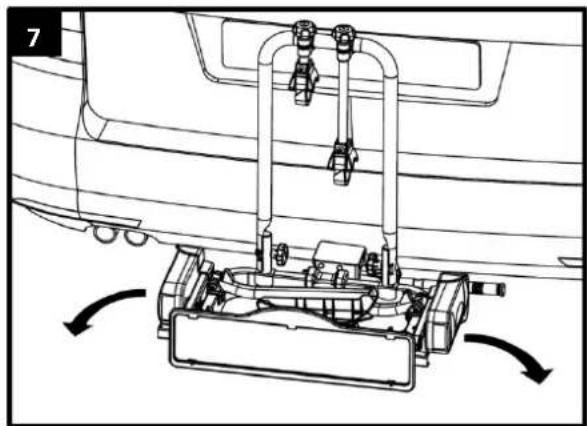

WAARSCHUWING!

Lichamelijk letsel of materiele schade veroorzaakt door verlies van de fietsendrager tijdens het rijden.

Een losse verbinding tussen de fietsendrager en de trekhaak kan leiden tot het losraken van de fietsendrager

• Controller de fietsendrager op een veilige bevestiging.
• Herhaal bij een los zittende snelkoppeling de voorgaande stappen in deze gebruiksaanwijzing. Mocht er geen verbetering optreden, dan要去 eventueel de snelkoppeling opnieuw worden afgesteld. Zie onder het hoofdstuk "Het afstellen van de snelkoppeling".

WAARSCHUWING!

Lichamelijk letsel door het Niet opgeremkt worden van andere verkeersdeelnemers.

Rijden zonder een goed functionerend verlichtingssystem kan tot ongevallen leiden.

• Controller voor het begin van iedere rit de juiste werkking van de verlichting van de fietsendrager.
• Vervang in het voorkomende geval defecte lampjes.
• Controller de verbinding:tussen de stekker van de fietsendrager en de contactdoos aan de trekhaak.

FIETSEN OP DE FIETSENDRAGER PLAATSEN

LET OP!

Lichamelijk letsel of materiële schade veroorzaakt door rondvliegende onderdelen.

Niet stevig vastgeschroefde onderdelen van fietsen{kunnen door de hoge luchtweerstand en trillingen losraken en medeweggebruikers in gevaar brengen.

• Verwijder alle nicht vast op de fiets aangebrachte onderdelen, bijvoorbeeld fietspompen, fiestassen, navigatieapparatuur, batterijen of accu's.

ADVIES

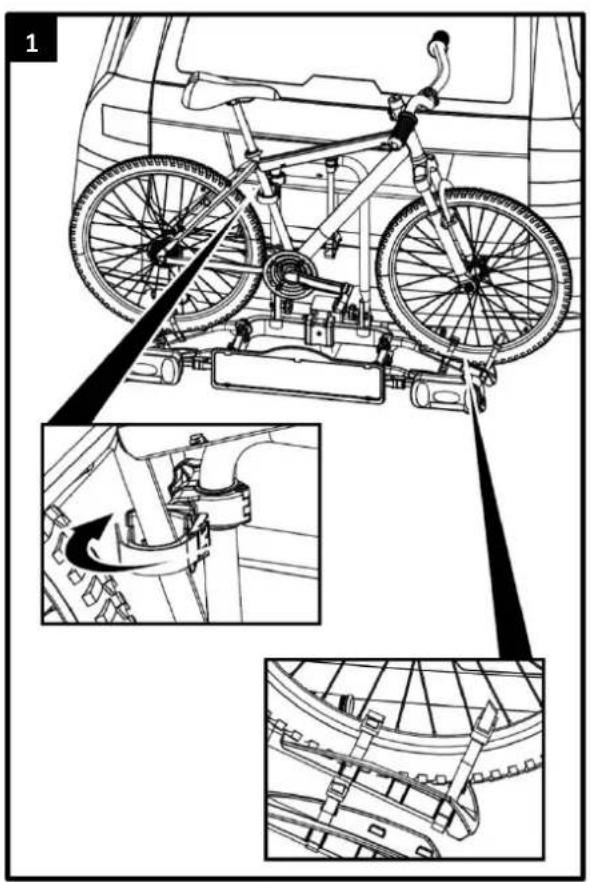

Om het rijgedrag van uw motorvoertuig zo goed möglich te houden, wordt geadviseerd om de zwaarde fiets als eerste op de fietsendrager teplaatsen. Bovendien dient u, als u slechts een fiets op de fietsendrager vervoert, deze fiets op deplaats die zich het dichtst bij dechterzijde van uw voertuig bevindt, teplaatsen.

ADVIES

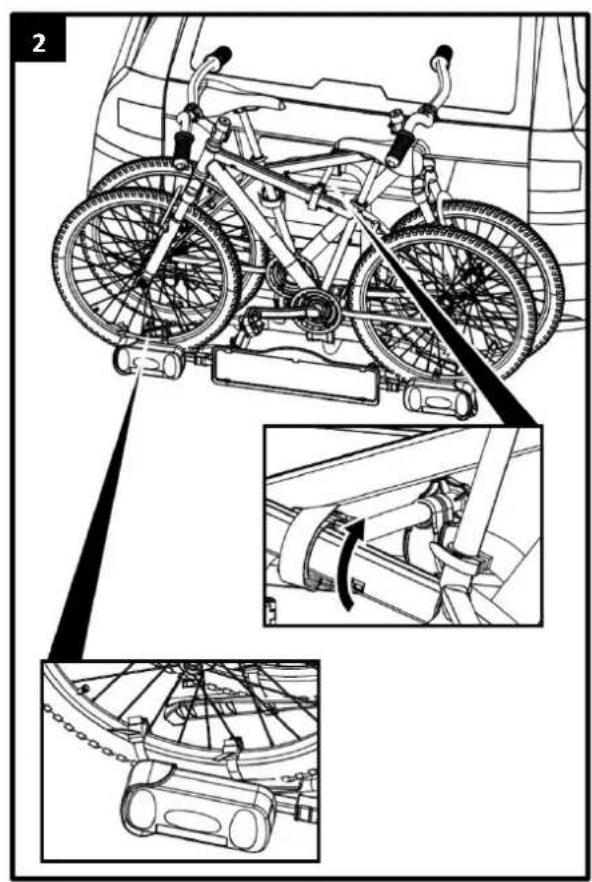

De framehouser is flexibel op fiets te positioneren. Probeer de eerste keren welke positie in uw situation het best werk (en meest stabiele bevestiging is). Hoe hoger de framehouser aan fiets bevestigd is, hoe stabieler de fiets staat.

WAARSCHUWING!

Lichamelijk letsel of materieleschade veroorzaakt door hetverlies van fietsen.

Rijden zonder spanbanden kan tot ongevallen leiden.

• Controleer voor het begin van iedere rit de goede staat en stevigheid van de spanband om de fietsframes en de frameholders van de fietsendrager (zie stap 3).
• Controleer voor het begin van iedere rit de juiste en zo stevig möglichke bevestiging awhile van de fiets(en).
• Trek de spanbanden in voorkomende gezallen na.
• Controller voor het begin van iedere rit of de spanbanden onbeschadigd en Niet versleten zich.
• Beschadigde of versleten spanbanden要去en voor het begin van iedere rit worden verrangen door onbeschadigde spanbanden. Alleen spanbanden die door AGU BV zijn toegestaan, moot worden gezruikt.

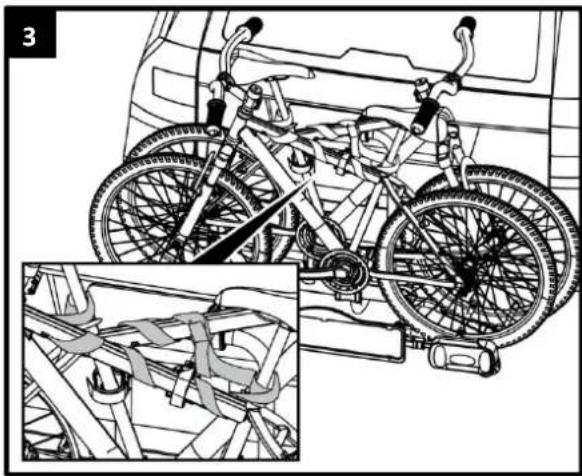

WAARSCHUWING!

Lichamelijk letsel of materièle schade veroorzaakt door het verlies van een fietsijdens het rijden.

Een te losse bevestiging tussen de fietsendrager en een fiets kan er toe leiden tot het verlies van een fiets met alle gevolgen van dien.

• Controller de fietsen op een veilige en goede bevestiging.
• Bij een te losse bevestiqing herhaal de stappen van dit hoofdstuk.

FIETSENDRAGER KANTELEN, TOEGANG TOT DE BAGAGERUIMTE

Alleen van toepassing voor de Cordo Carry advanced (incl. kantelmechanisme).

LET OP!

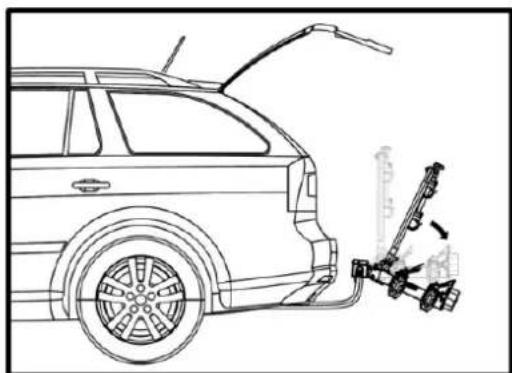

Materièle schade veroorzaakt door het openen van de achechterklop of kofferdeksel.

De achechterklep of kofferdeksel kunnen in aanraking komen met de fietsendrager en beschadigen.

• Een elektrisch bedienbare achterklep uitschakelen en handmatig bedieren.
  Kantel de fietsendrager voor het openen van de achterklep of kofferdeksel.

VOORZICHIG!

Lichamelijk letsel of materielle schade veroorzaakt door het plotseling kantelen van de fietsendrager.

Lichaamsdelen of voorwerpen die zichijdens het kantelen voor of onder de fietsendrager bevinden, hunnen verwondingen oplopen of beschadigd raken.

Zorg ervoor dat zich niets onder de fietsendrager bevindt.
- Let op uw eigien lichaam in het bijzonder uw hoofd; blijf op veilige afstand staan.

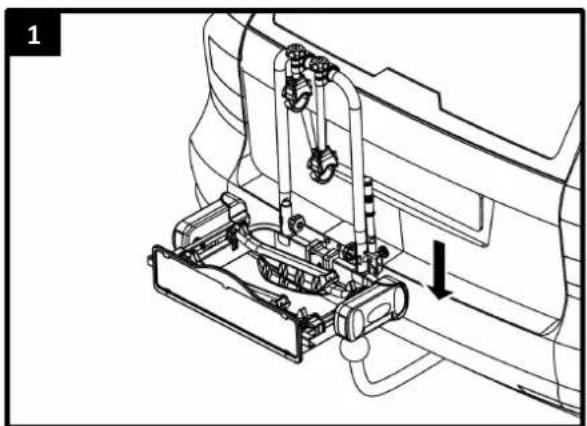

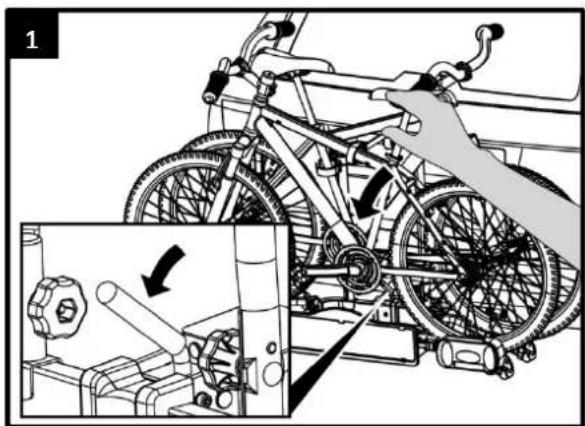

- Houd met een hand de U-beugel of fietsen vast, zodat de drager nicht ongecontroleerd neerklappen kan. Met de andere hand beweegt u de hendel van het kantelmechanisme omlaag om deze te ontgrendelen. Nu kan de drager rustig gekanteld worden (zie afbeelding 1).

VOORZICHIG!

Lichamelijk letsel of materiële schade veroorzaakt door het opklappen van de fietsendrager is möglichk.

Lichaamsdelen of voorwerpen, die zich:tussen de fietsendrager en het voertuig bevinden, kuren verwondingen oplopen of beschadigd raken.

Zorg ervoor dat er zich niets:tussen de fietsendrager en het voertuig bevindt.
- Verwijder alles dat zich in de ruimte:tussen de fietsendrager en het voertuig befindt.

WAARSCHUWING!

Lichamelijk letsel of materiele schade veroorzaakt door het verlies van de fietsendrager is möglichkijdens het rijden.

Het rijden met een Niettering gekantelde fietsendrager kan er toe leiden dat de fietsendrager en / of de trekhaak afbreken.

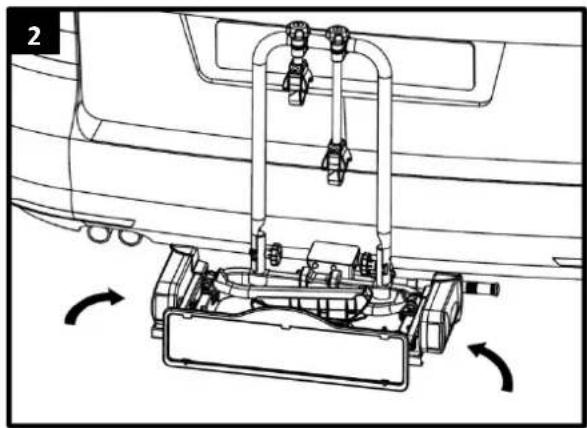

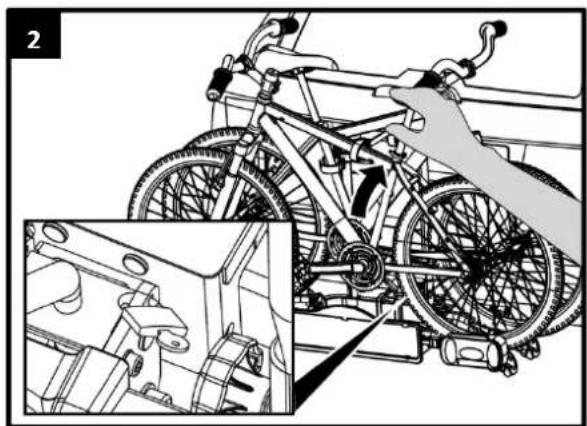

• Kantel de fietsendragertering (omhoog)voordat u gaat rijden (zie afbeelding 2).
• Door het omhoog duwen van de complete drager vergrendelt het kantelmechanisme waar (u hoor een klik). De hendel staat waar in de meest verticale positie.

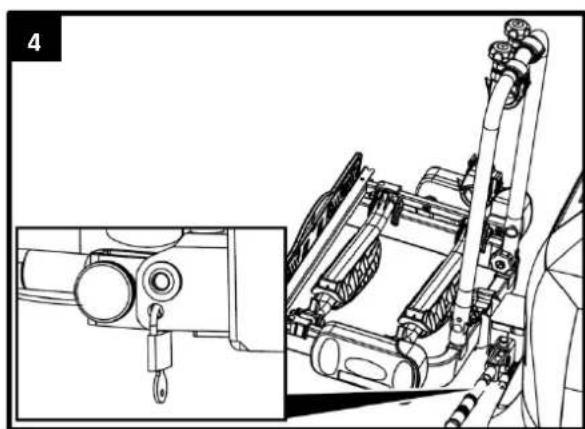

• Sluit verzolgens het kantelmechanisme systeem af met het hangslotje.

DEMONTAGE VAN DE FIETSENDRAGER

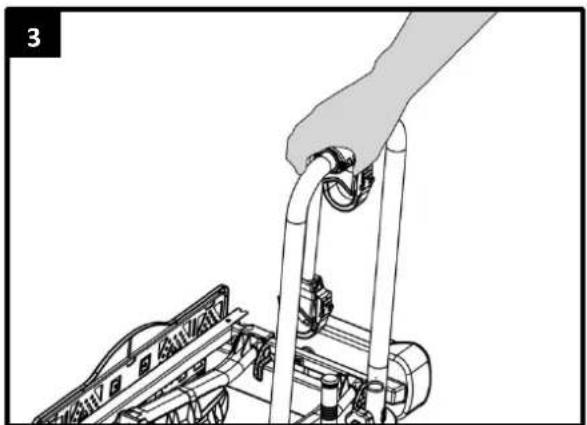

Het demoneren van de fietsendrager gebeurt in de omgekeerde volgorde van het monteren van de fietsendrager:

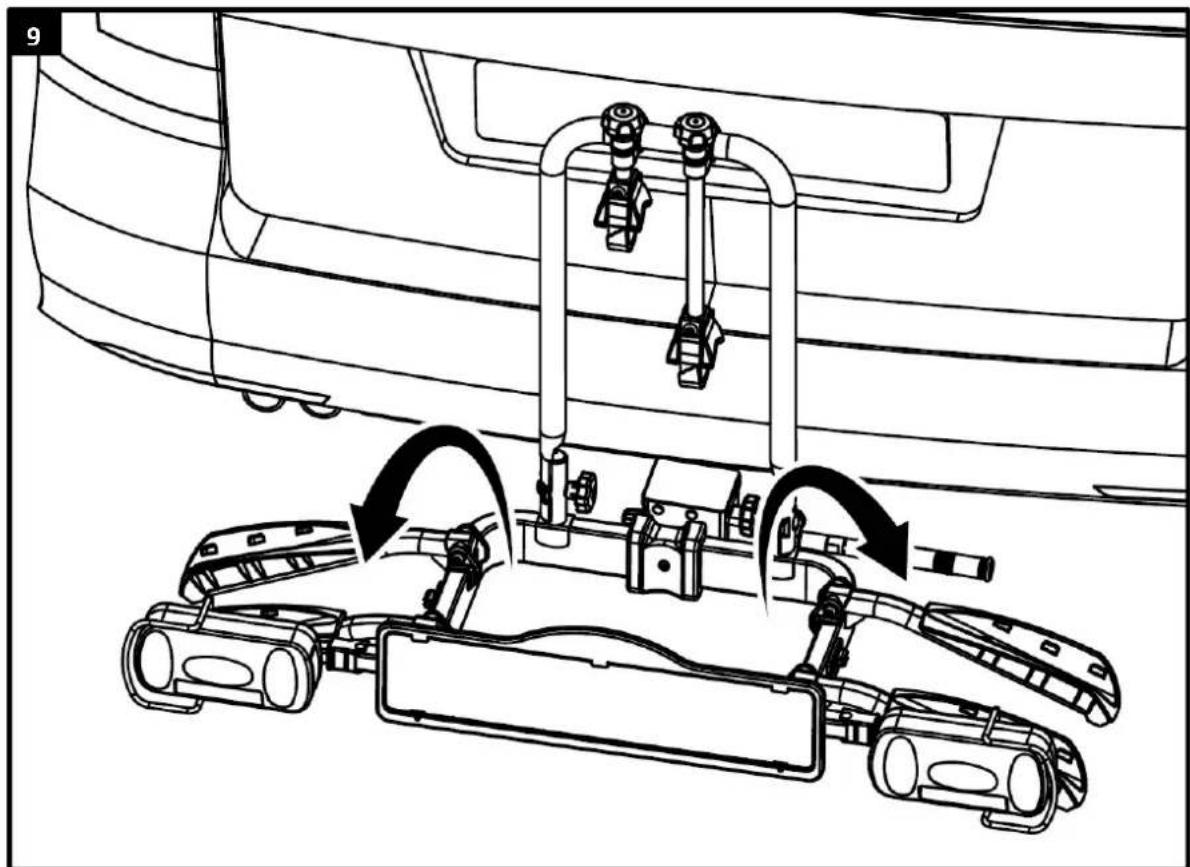

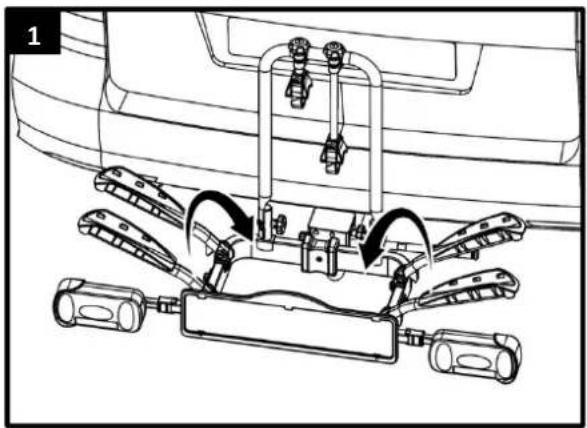

• Klap fietsendrager samen.
  Haal verlichtingskabel los.
• Ontgrendel de snelkoppeling hendel en haal de drager van de trekhaak.

REINIGING EN ONDERHOUD

Controleer voor iedere rit de fietsendrager op slijtage.

Vooral defecte metalen onderdelen en spanbanden moeten worden verrangen.

Neem contact op met unsere klantenservice voor de verranging van onderdelen.

Elke wijziging aan originele onderdelen en materialen of aan de constructie van de fietsendrager kuren de veiligheid en efectief gebruik nadelig beinvloeden.

De stalen onderdelen van de fietsendrager zijn in de fabriek van een poedercoating voorzien om corrosie gegen te gaan. Als deze beschermlaag is beschadigd, dan dient de schade zo snel möglichk op professionele wijze te worden hersteld.

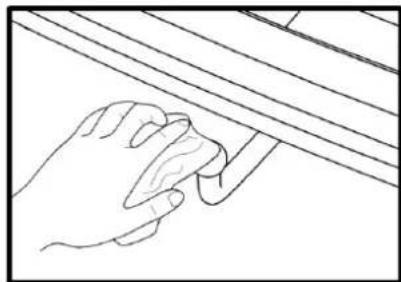

De fietsendrager kan met een zacht wasmiddel, warm water en / of een zachte doek worden schoongemaakt. Verwijder voorden grof vuil en stof.

Gebruik geen oplosmiddelen of soortgelijke reinigingsmiddelen; deze können de fietsendrager beschadigen.

Indien van de fietsendrager in het kustgebied of tijdens de winter gebruik worden gemaatkt, maar deze dan regelmatig schoon. Door het zout af te spoelen verlangt u de levensduur van de fietsendrager.

Bewaar de fietsendrager, indien deze langere periodes buiten gebruik is, (bijvoorbeeldijdens de winder) droog en afgedekt, om de levensduur te verlungen.

AFSTellen VAN DE SNELKOPPELING

Voer dit onderhoud alleen uit als de fietsendrager, zoals beschreiben in hoofdstuk "Montage van de fietsendrager op de trekhaak", zich Niet vast genoeg op de trekhaak LAST monteren.

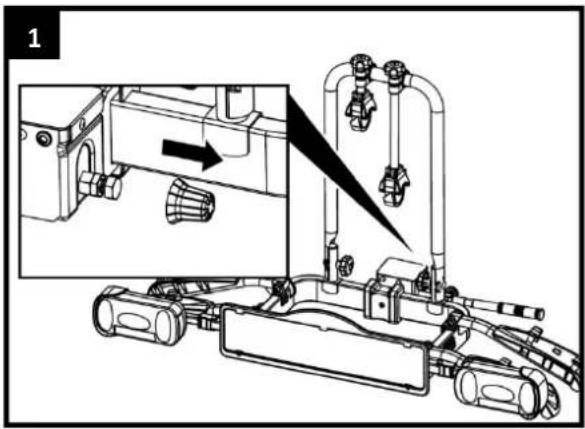

• Haal de fietsendrager van de trekhaak zoals dit onder "Demontage van de fietsendrager" is omschreven.

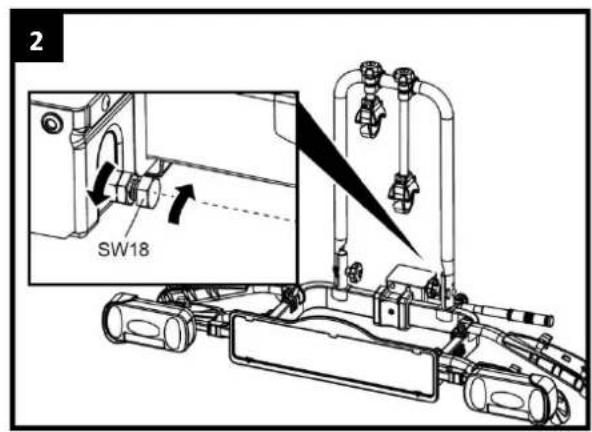

• Draai de contramoer iets losser (zie stap 2).
• Draai de stelbout een kwartslag vaster (zie stap 2).

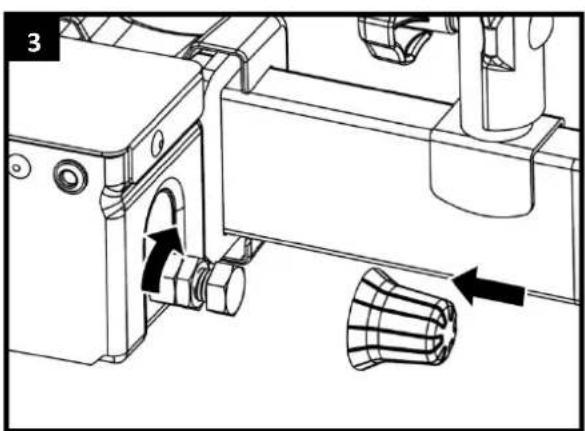

• Draai de contramoer weeR vast (zie stap 3).
• Controller of de fietsendrager nu wel genoeg vastzit op de trekhaak, zoals beschreiben onder "Montage van de fietsendrager op de trekhaak". Zo Niet, herhaal de boven omschreiben stappen.

7/13 POLIGE STEKKER

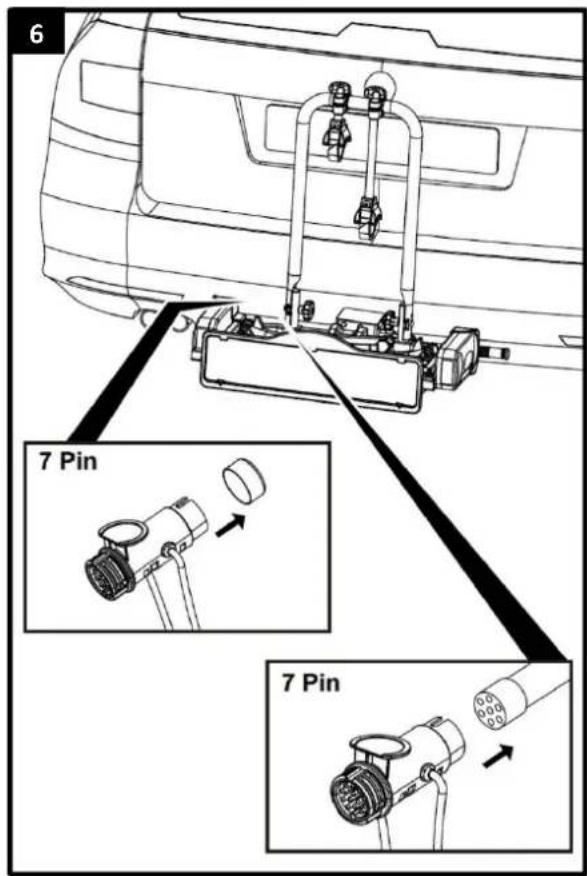

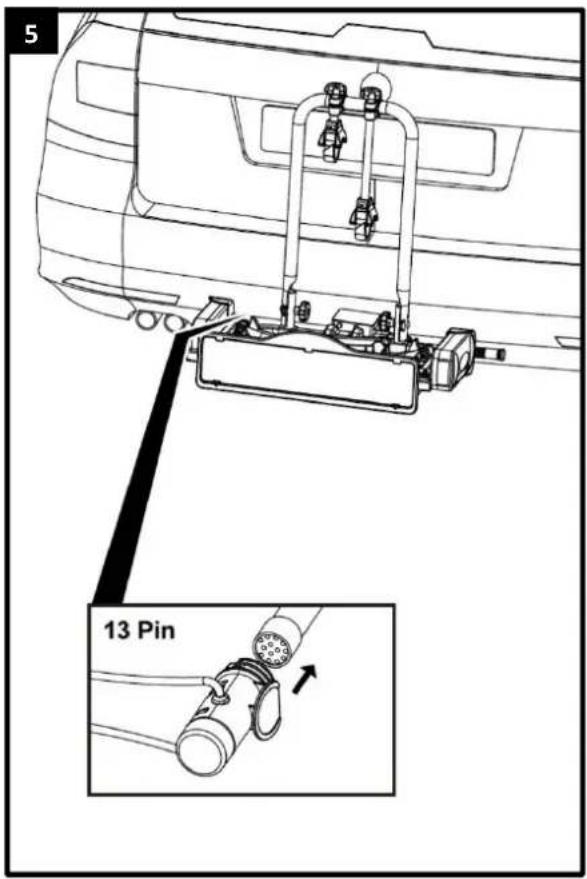

Deze fietsendrager is uitgerust met verlichting. Deze verlichting kan aangesloten worden op de trekhaak stekkerdoos van uw auto. Aangezien er meertere soorten stekkers in omloop�n, heeftthese drager de keuzeuit de gebruikelijkke 7polige stekker en de 13polige stekker (Jaeger). Hierdoor is de drager geschikt voor elke trekhaak!

Beide stekkers zitten verwerkt in een behuizing. Over de stekker die nicht gebrukt worden,要去 het bijgeleverde afdekkapje gedaan worden.

Deze informatatie is uitsluitend bestemd voor een gespecialiseerd bedrijf, die voor het ombouwen van een elektrische installmentie kan zorgdragen. Het is Niet toegestaan deze ombouw door ongetrainde Personen te lately uitvoeren.

Universeel system 7 polig	1/L 2/54G 3/31 4/R 5/58R 6/54 7/58L	Richtingaanwijzer links Mistachterlicht Massa Richtingaanwijzer rechts Achterlicht rechts Remlichen Achterlicht links Het anscheruitrijlicht werkt nicht via de 7-polige stekker!	geel blauw wit groen bruin rood zwart
Jaeger system 13 polig (DIN 72.570)	1 2 3 4 5 6 7 8 9 10 11 12 13	Richtingaanwijzer links Mistachterlicht Massa Richtingaanwijzer rechts Achterlicht rechts Remlichen Achterlicht links Achteruitrijlicht Niet in gebruik Niet in gebruik Niet in gebruik Massa Niet in gebruik	geel blauw wit groen bruin rood zwart grijs

VERWIJDERING

Voor de vernietiging要去en de voorschriften van deplaatselijke overheid in acht worden genomen.

Verwijder ook de verpakking gesorteerd op de diverse gebruike materialen in de waarvoort bestemde afvalcontainers.

Voor meer informatie(Int)kunt u contact opnemen met uw gemeentelijk afvalbedrijf.

EXPLOSIETEKENING

Pos nr.	Omschrijving	Aantal	Maat
1	Achterlicht links	1
2	Kunststof ring	4
3	Lamphouder links	1
4	Sluitring	4	M5
5	Veerring	4	M5
6	Zelfborgende moer	4	M5
7	Wielhouder	4
8	Kunststof wilhouder spanband	6
9	Korte framehouder	1
10	Lange framehouder	1
11	U-beugel	1
12	Kunststof draaiknop	2	M8
13	Sluitring	10	M8
14	Slotbout	2	M8x60
15	Snelkoppeling handvat	1
16	Zelfborgende moer	4	M8
17	Hangslotje	2
18	Kunststof afdekkapje V1	4
19	Inbusbout	4	M8x65
20	Kunststof afdekkapje V2	4
21	Lamphouder rechts	1
22	Achterlicht rechts	1
23	Kunststof vergrendeling	2
24	Veer	2
25	Kentekenplaathouder	1
26	Schroefje	2
27	Kunststof afdekkap	2
28	Zelfborgende moer	2	M6
29	Sluitring	6	M6
30	Inbusbout	2	M6x35
31	Pin	2
32	Kunststof klipje	2
33	Basisframe met snelkoppeling(Carry basic)/Basisframe (Carry advanced)	1
34	Kunststof afdekkap	2
35	Snelkoppeling*	1
36	Kunststof afdekkap	1
37	Popnagel	1
38	Kantelmechanisme hendel*	1

• Alleen van toepassing voor de Cordo Carry advanced (incl. kantelmechanisme)

INHALT

Vorwort 23

1812 RK Alkmaar E: [e-mail]

E: [e-mail]

T: [phone]
