Technische Merkmale	Kapazität: 2 Fahrräder, Gewicht: 12 kg, Material: Stahl, Abmessungen: 120 x 60 x 80 cm
Verwendung	Einfache Montage an der Anhängerkupplung, Kompatibel mit den meisten Fahrrädern, Inklusive Sicherheitsgurte zur Befestigung der Fahrräder
Wartung und Reparatur	Regelmäßig Befestigungen und Gurte überprüfen, Mit feuchtem Tuch reinigen, Bewegliche Teile bei Bedarf schmieren
Sicherheit	Geprüft nach geltenden Sicherheitsnormen, Vor Fahrtantritt auf korrekte Verriegelung prüfen
Allgemeine Informationen	Garantie: 2 Jahre, Maximale Traglast: 60 kg, Kompatibel mit 50 mm Anhängerkupplungen

Häufig gestellte Fragen - Carry Basic Cordo

Wie installiere ich den Cordo Carry Basic an meinem Fahrzeug?

Um den Cordo Carry Basic zu installieren, befestigen Sie zunächst die Arme des Fahrradträgers am Heckklappengriff Ihres Fahrzeugs gemäß der Bedienungsanleitung. Stellen Sie sicher, dass der Fahrradträger fest sitzt und sich nicht bewegt.

Welche Fahrradtypen können mit dem Cordo Carry Basic transportiert werden?

Der Cordo Carry Basic ist für den Transport von Fahrrädern bis zu 15 kg pro Stück ausgelegt, mit einer maximalen Kapazität von 2 Fahrrädern.

Ist der Cordo Carry Basic mit allen Fahrzeugtypen kompatibel?

Der Cordo Carry Basic ist mit den meisten Fahrzeugen mit Heckklappe kompatibel, es wird jedoch empfohlen, die Kompatibilität mit Ihrem spezifischen Modell in der Bedienungsanleitung zu überprüfen.

Wie sichere ich meine Fahrräder auf dem Cordo Carry Basic?

Um Ihre Fahrräder zu sichern, verwenden Sie die mitgelieferten Gurte des Fahrradträgers. Stellen Sie sicher, dass die Fahrräder fest befestigt sind und die Gurte straff gezogen sind.

Kann ich den Cordo Carry Basic mit einem Elektrofahrrad verwenden?

Ja, aber bitte überprüfen Sie das Gewicht Ihres Elektrofahrrads. Das Gesamtgewicht darf 15 kg pro Fahrrad nicht überschreiten.

Wie pflege ich meinen Cordo Carry Basic?

Zur Pflege Ihres Cordo Carry Basic reinigen Sie ihn regelmäßig mit Seifenwasser und überprüfen die Befestigungen und Gurte, um sicherzustellen, dass sie in gutem Zustand sind.

Was soll ich tun, wenn die Gurte meines Cordo Carry Basic beschädigt sind?

Wenn die Gurte beschädigt sind, ersetzen Sie diese sofort durch kompatible Ersatzgurte, um die Sicherheit Ihrer Fahrräder zu gewährleisten.

Kann der Cordo Carry Basic mit einem Fahrzeug mit Glas-Heckklappe verwendet werden?

Nein, es wird nicht empfohlen, den Cordo Carry Basic mit einem Fahrzeug mit Glas-Heckklappe zu verwenden, da dies das Glas beschädigen könnte.

Welche Garantie hat der Cordo Carry Basic?

Der Cordo Carry Basic wird in der Regel mit einer 2-jährigen Garantie geliefert, überprüfen Sie jedoch die spezifischen Details in der Bedienungsanleitung.

BEDIENUNGSANLEITUNG Carry Basic Cordo

DE: Montageanleitung und Sicherheitsvorschriften - Seite 22

Fietsendrager/Fahrradträger/Bike carrier/Porte-vélos

Vereisten trekhaak 6

DOELGERICHT EN JUIST GEBRUIK

VOORBEREIDING BIJ EERSTE GEBRUIK

Pflichten im Umgang mit dieser Montageanleitung 23

Bestimmungsgemäßer Gebrauch 23

Sicherheitshinweise - Erläuterung der Kategorien 24

Technische Daten 25

Kupplungsvoraussetzungen 25

Sicherheitshinweise 26

Lieferumfang 28

Vorbereitung fur den ersten Gebrauch 28

Montage des Fahrradtragers an der Anhangerkupplung 30

Fahrder montieren 33

Fahradräger kippen, Zugang zum Kofferraum 34

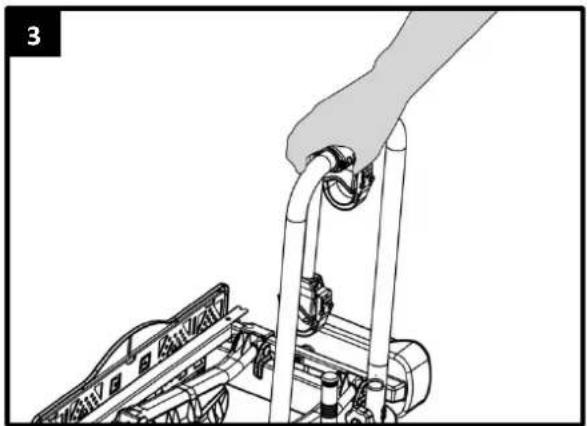

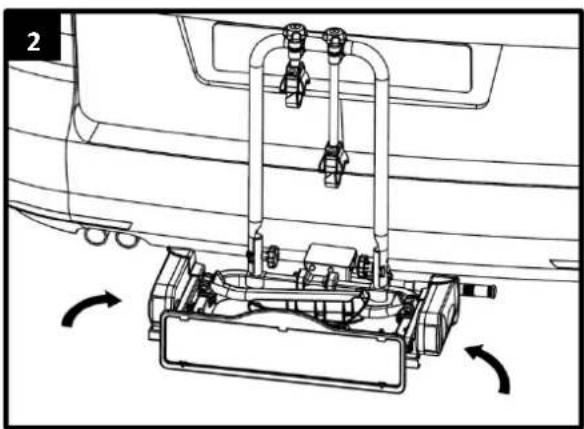

Demontage des Fahrradträgers 36

Wartung, Reinigung und Pflege 36

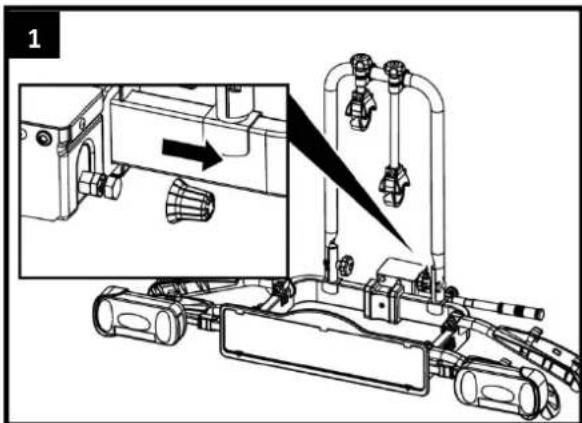

Nachstellen des Schnellverschlusses 37

Stecker 7/13 Polig 38

Entsorgung 38

Ubersicht Ersatzteile (Explosionszeichnung) 39

Ubersicht Ersatzteile (Tabelle) 40

VORWORT

Der Cordo Carry basic/advanced Fahrradträger ist ein Teil der Familie von Fahrradträgern hergestellt von AGU BV.

These Montageanleitung hilft Ihnen bei der bestimmungsgemäßen und sicheren Montage des Fahrradträgers Credo Carry basic/advanced.

PFLICHTEN IM UMGANG MIT DIESER MONTAGEANLEITUNG

Jede Person, die diesen Fahrradträger montiert, reinigt oder entsorgt, muss den vollständigen Inhalt dieser Montageanleitung zur Kenntnis genommen und verstanden haben.

Bewahren Sie diese Montageanleitung immer griffbereit und sicher auf.

Be einer Weitergabe des Fahrradträgers geben Sie die Montageanleitung mit.

BESTIMMUNGSGEMÄBER GEBRAUCH

Der Fahrradträger Cordo Carry basic/advanced dient dem Transport von max. zwei Fahrrädern.

Erarf ausschließlich an Anhängerkupplungen montiert werden, die die Voraussetzungen erfüllen, die im Kapitel Kupplungsvoraussetzungen genannot sind. Außer demarf auf keinen Fall die zulässige Nutzlast des Fahrradträgers übersritten werden.

Zum bestimmungsgemäBen Gebrauch gehört auch die Beachtung aller Informationen in dieser Montageanleitung, insbesondere die Beachtung der Sicherheitshinweise. Jede andere Verwendung gilt als nicht bestimmungsgemäß und kann zu Sachschem den oder Personenschaden führen. AGU BV übernimmt keine Haftung fur Schaden, die durch nicht bestimmungsgemaben Gebrauch entstehen.

SICHERHEITSHINWEISE - ERLÄUTERUNG DER KATEGORIEN

In der Anleitung finden Sie folgende Kategorien von Sicherheitshinweisen:

WARNING!

Personenschäden möglich:

Hinweise mit dem Wort WARNING! Warnen vor einer möglicherweise drohenden Gefahr. Wenn sie nicht gemieden wird, können Tod oder schwerste Verletzungen die Folge sein.

VORSICHT!

Personen- oder Sachschaden möglich:

Hinweise mit dem Wort VORSICHT! warnen vor einer möglicherweise drohenden Gefahr. Wenn sie nicht gemieden wird, konnen leichte oder gingefügige Verletzungen die Folge sein. Das Produkt oder etwas in der Umgebung könnte schwer beschädigt werden.

ACHTUNG!

Personen- oder Sachschaden möglich:

Hinweise mit dem Wort ACHTUNG! warnen vor einer möglicherweise schädlichen Situation. Wenn sie nicht gemieden wird, kann das Produkt oder etwas in der Umgebung beschädigt werden.

HINWEIS

Sonstige Hinweise:

Nützlicher Tipp. Erleichtert die Bedienung oder Montage des Produkts oder dient zum betteren Verständnis.

Das jeweils verwendete Sicherheitssymbol ersetzt nicht den Text des Sicherheitshinweises. Lesen Sie deshalb den Sicherheitshinweis und befolgen Sieihn tatsäch!

TECHNISCHE DATEN

	Cordo Carry basic	Cordo Carry advanced
Artikel-Nr.	91744	91745
Abklappmechanismus	Nein	Ja
Material	Stahl/Kunststoff	Stahl/Kunststoff
Eigengewicht	13kg	13,5kg
Nutzlast (max.)	50kg	50kg

Der Träger ist geeignet für den Transport von bis zu zwei Fahrrädern. Beachten Sie die maximale Stützlast. Diese Angabe finds Sie auf dem Typenschild Ihres Autos (meistens 75kg). Das Gesamtgewicht des Trägers inklusive Fahrräder darf diese Angabe auf der Anhängerkupplung nicht überschreiben.

Cordo Carry basic:

Max. StützlastAnhängerkupplung	EigengewichtFahrradträger	Max. Nutzlast amFahrradträger
50kg	13kg	37kg
60kg	13kg	47kg
75kg	13kg	Max. 50kg
90kg	13kg	Max. 50kg

Max. StützlastAnhängerkupplung	EigengewichtFahrradträger	Max. Nutzlast amFahrradträger
50kg	13,5kg	36,5kg
60kg	13,5kg	46,5kg
75kg	13,5kg	Max. 50kg
90kg	13,5kg	Max. 50kg

KUPPLUNGSVORAUSSETZUNGEN

WARNING!

Personenschäden durch Brechen der Anhängerkupplung möglich.

Durch Montage des Fahrradträgers an einer Kupplung aus zu weichem Material konnte die Kupplung brechen.

• Montieren Sie den Fahrradträger nur an eine Kupplung aus Stahl St52, Grauguss GG52 oder besserer Güte.
• Montieren Sie den Träger nie an einer Kupplung aus Aluminium, anderen Leichtmetallen oder Kunststoff.
• Nur geeignet für den Einsatz auf einer Pkw-Anhängerkupplung.

Montieren Sie den Fahrradträger nur an

Anhängerkupplungen, die folgende Eigenschaften besitzen:

Material: mind. Stahl St52 oder Grauguss GG52

D-Wert: >7,6 kN

Kupplungskugel: 050mm (Klasse A-50 gemäß EC 94/20 oder ECE R55)

Beachten Sie die Hinweise des Kupplungsherstellers.

SICHERHEITSHINWEISE

Befolgen Sie die Montageanweisung tatsäch. Wenn Sie die Anweisungen nicht befolgen, kann das zu Personen- und Sachschäden führen.

Sollten Sie sich bei der Montage nicht sicher sein, bitten Sie ihren Handler oder den Hersteller um weitere Informationen. Weder Hersteller noch Handler haften für Schäden, die auf einen unsachgemäßigen Gebrauch oder eine unsachgemäße Montage zurückzuführen sind.

Kontrollieren Sie den Fahrradträger und die dazu gehörende Ladung regelmäßig! Sie sind dazu verpflichtet und werden im Schadenfall haftbar gemacht.

HINWEIS

Beim Fahren mit montiertem Fahrradträger gelten die gesetzlichen Bestimmungen und Vorschriften über die Beförderung von Gütern hinter Ihrem Fahrzeug.

WARNING!

Personen- oder Sachschaden durch verändertes Fahrzeugverhalten. Das Fahren mit dem Fahrradträger beeinflusst die Fahreigenschaften Ihres Fahrzeugs.

Passen Sie ihre Fahrgeschwindigkeit dem neuen Fahrzeugverhalten an.
- Fahren Sie nie schneller als 120km / h
- Vermeiden Sie plottliche und ruckartige Steuerbewegungen.
- Achten Sie daraufuf, dass Ihr Fahrzeug länger ist als gewohnt.

WARNING!

Personen- oder Sachschaden durch Überladen. Das Überschreiben den max. Nutzlast des Fahrradträgers, sowie der zulässigen Stützlast der Anhängerkupplung oder des zulässigen Gesamtgewichts kann zu schweren Unfallen führen.

• Beachten Sie unbedingt die Angaben zur max. Nutzlast, zulässigen Stützlast und zulässigem Gesamtgewicht Ihres Fahrzeugs. Überschreiben Sie diese Angaben keinesfalls.

WARNING!

Personen- oder Sachschaden durch Verlieren der Fahrräder. Das Fahren ohne Sicherheitsgurte kann zu Unfällen führen.

• Überprüfen Sie vor jedem Fahrtantritt den korrekten und festen Sitz des Gurtes um die Fahrräder und Rahmenhalter des Trägers.
• Überprüfen Sie vor jedem Fahrtantritt den korrekten und festen Sitz der beiden Gurte um das Vorderrad und den Gurt um das Hinterrad des Fahrrades.
• Spannen Sie die Gurte ggf. nach.
• Überprüfen Sie vor jedem Fahrtantritt, ob die verwendeten Gurte unbeschädigt und unverschlüssen sind.
• Beschädigte oder verschlissene Gurte müssen vor Fahrtantritt gegen unbeschädigte Gurte ausgetauscht werden. Es dürfen nur Gurte verwendet werden, die von AGU BV davon zugelassen sind.

WARNING!

Personen- oder Sachschaden durch nicht komplett montierten Fahrradträger.

Das Fahren mit zusammengeklapptem Fahrradträger kann zu Unfallen führen.

Die beweglichen Teile des Fahrradträgers stellen im nicht fertig montierten Zustand eine Gefahrenquelle dar.

• Demontieren Sie den Fahrradträger, wenn Sieihn nicht benötigen.
• Fahren Sie niemals mit zusammengeklapptem Fahrradträger.

WARNING!

Personen- oder Sachschaden durch überstehende Teile.

Über den Rand des Fahrzeugs bzw. Fahrradträgers stehende Teile konnen während der Fahrt Personen- oder Sachschäden verursachen.

• Montieren Sie nur Teile, die nicht über den Rand des Fahrzeugs herausragen.

WARNING!

Personen- oder Sachschaden durch Abdeckplanen.

Abdeckplanen erhöhen den Luftwiederstand. Sie können sich losen und umherliegen, das kann zu schweren Unfallen führen.

• Benutzen Sie keine Planen.

WARNING!

Personen- oder Sachschaden durch Verlieren des Fahrradträgers.

Der Träger setzt sich nach der Befestigung und einigen gefahrenen Kilometern erst richtig auf die Kupplung.

• Kontrollieren Sie die Befestigung des Trägers auf sicheren Sitz nach einigen Kilometern.

• Führn Sie die Montage bei lockerer Sitz neu durch.

WARNING!

Personen- oder Sachschaden durch Abbrechen des Fahrradträgers.

Das Fahren mit montierten Fahrradträger in unwegsamen Gelände kann zum Abbrechen des Trägers führen.

Benutzen Sie den Fahrradträger nicht in unwegsamem Gelände.

Nur geeignet fur den Einsatz auf einer Pkw-Anhängerkupplung.

ACHTUNG!

Sachschaden durch öffnende Heckklappe.

Die Heckklappe könnte gegen den Fahrradträger schlagen und beschädigt werden.

• Elektrische Heckklappen abschalten und manuell betätigten.
• Klappen Sie den Fahrradträger vor dem Offnen der Heckklappe ab.

ACHTUNG!

Sachschaden durch heiBe Auspuffgase.

Es konnen Schäden am Träger oder den Fahrrädern entstehen, wenn die Auspuffmündung direkt daranGRENZT.

• Benutzen Sie ggf. eine Auspuffblende.

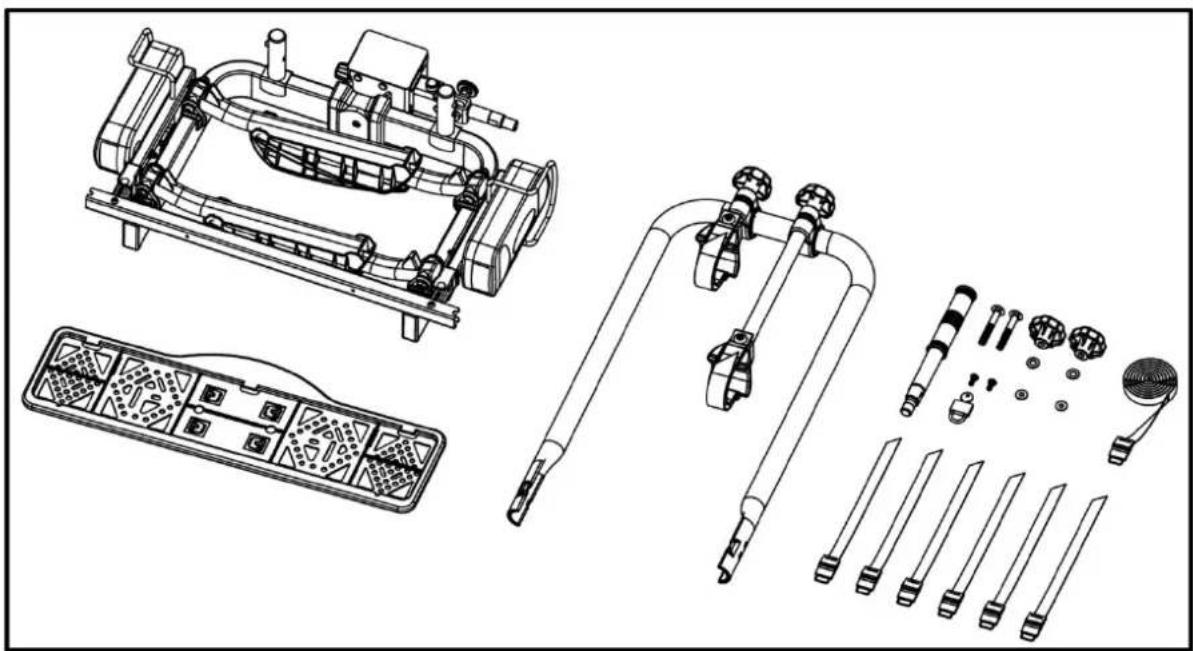

LIEFERUMFANG

VORBEREITUNG FÜR DEN ERSTEN GEBRAUCH

Der Fahrradträger muss noch komplettiert werden.

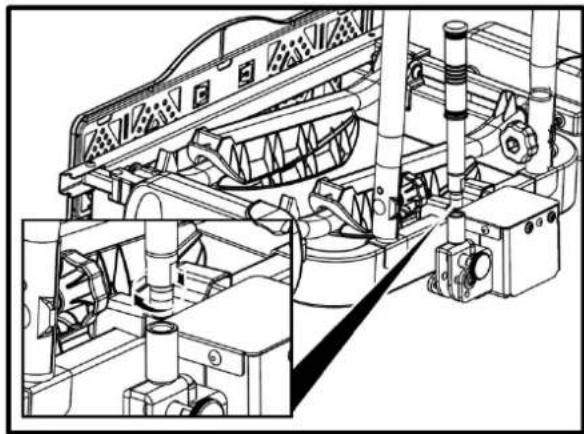

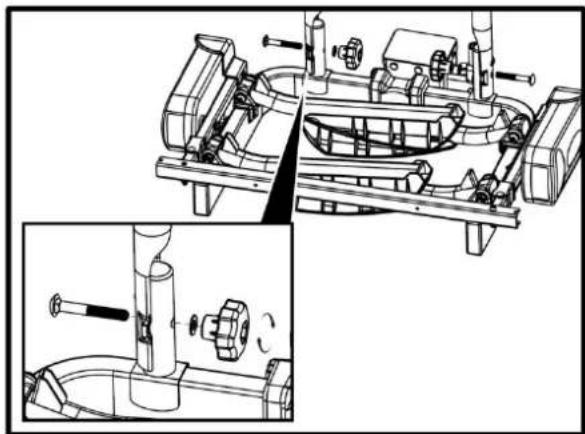

Der U-Bugel: Setzen Sie den U-Bugel auf den U-Bugel-Halter des Basisteil. Befestigen Sie den U-Bugel mit den mitgelieferten Schloss - Schrauben (M8x60), Scheiben und den Kunststoff Rändelmuttern. Die Kunststoff Rändelmuttern müssen an der Innenseite montiert sein.

Achtung: Sie sollen den beide Kunststoff Rändelmuttern sehr fest anziehen, sodass der U-Bugel sich passgenau auf die U-Bugelhalterung ansetzt.

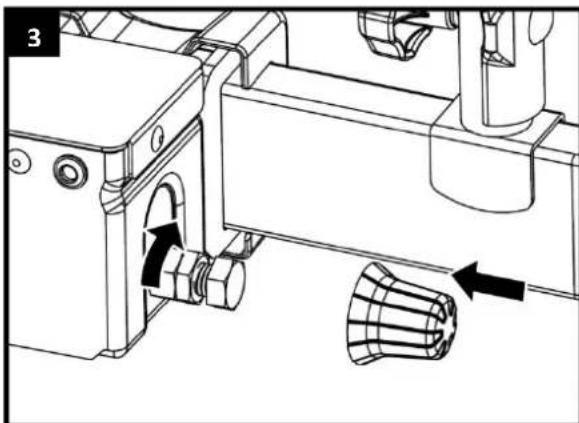

Schnellverschluss-Griff:
Drehen Sie den Handgriff des
Schnellverschlusses fest in die
Schraubverbindung am
Schnellverschluss ein. Verwenden Sie bei Bedarf einen Schraubenschlussel.

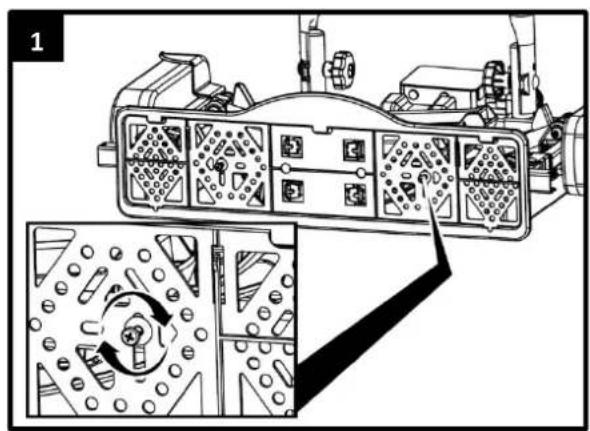

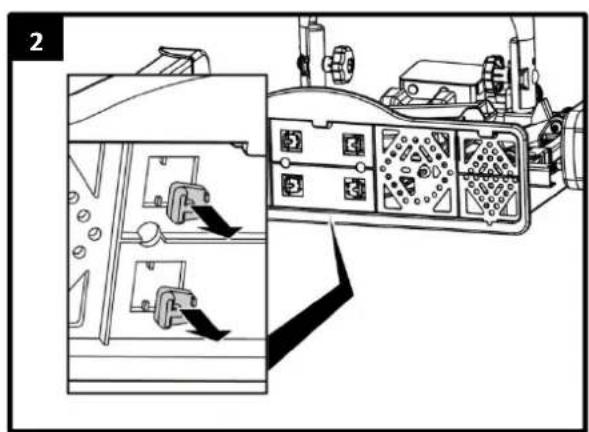

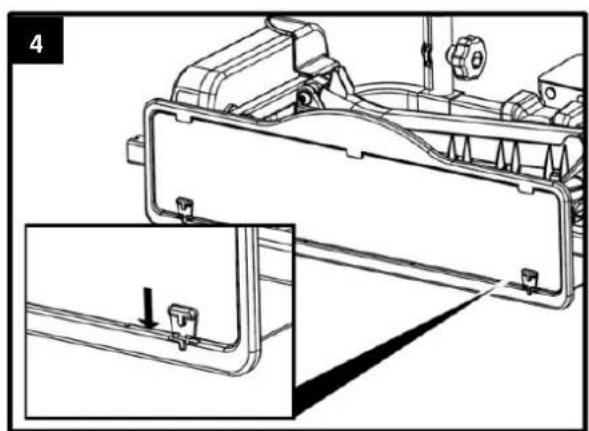

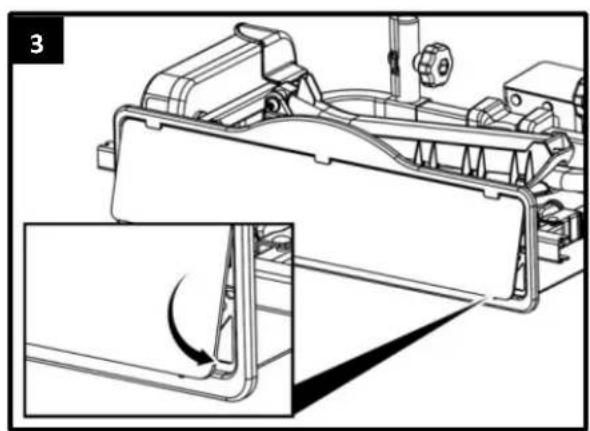

Nummernschildhalter und Nummernschild:

Drehen Sie die Schrauben vor der Montage des Nummersnchildhalters aus der Lampenträgerschiene hereaus und montieren Sie den Nummersnchildhalter an die Schiene. Der Nummersnchildhalter muss auf der gleichen Höhe wie die Beleuchtung angebracht sein.

Legen Sie das Nummerschild in den Nummerschildhalter. Die Montage-Clips (2) für die Befestigung des Kennzeichens sind Ausdrückteile und befinden sich im Nummerschildhalter (siehe Abbildung 2).

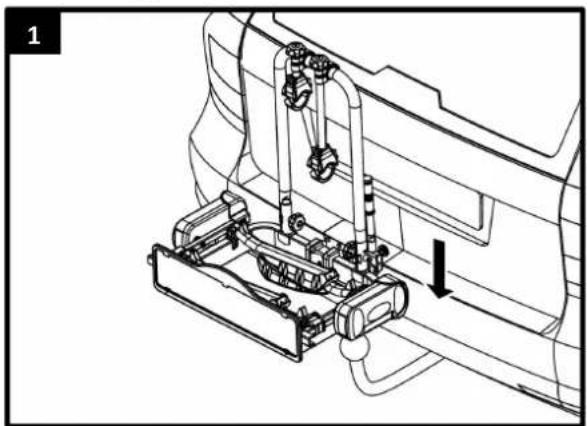

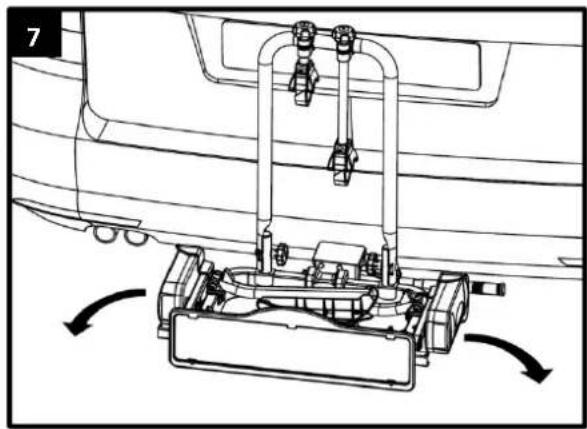

MONTAGE DES FAHRRADTRAGERS AN DER ANHÄNGERKUPPLUNG

Stellen Sie Ihr Fahrzeug auf einer ebenen Fläche ab. Ziehen Sie die Handbremse an.

WARNING!

Personen- oder Sachschaden durch beschädigten Fahrradträger.

Beschädigungen des Trägers z. B. durch verbogene Teile, Risse oder Kratzer, schlieben die sichere Funktion des Trägers aus.

• Montieren Sie den Fahrradträger nicht, wenn Beschäftigungen vorhanden sind.
• Gehen Sie wie im Kapitel "Wartung" beschrieben vor.

WARNING!

Personen- oder Sachschaden durch Verlust des Fahrradträgers während der Fahrt.

Eine unsaubere oder schadhafte Verbindung zwischen Fahrradträger und Anhängerkupplung kann zum Lösend des Fahrradträgers führen.

Tauschen Sie eine schadhafte
Anhängerkupplung aus.

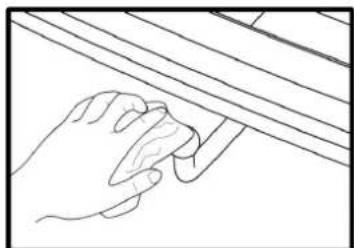

Saubern Sie die Anhängerkupplung von Dreck, Staub und Fett.

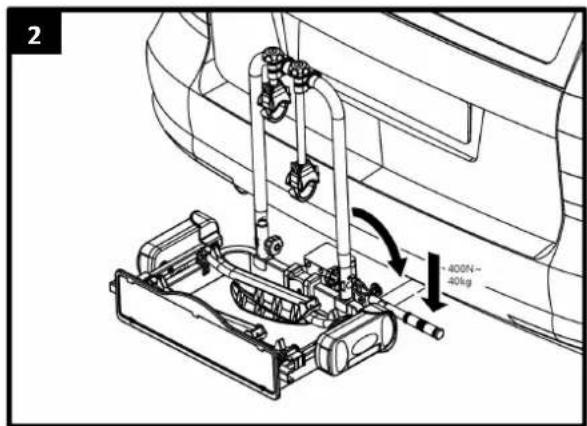

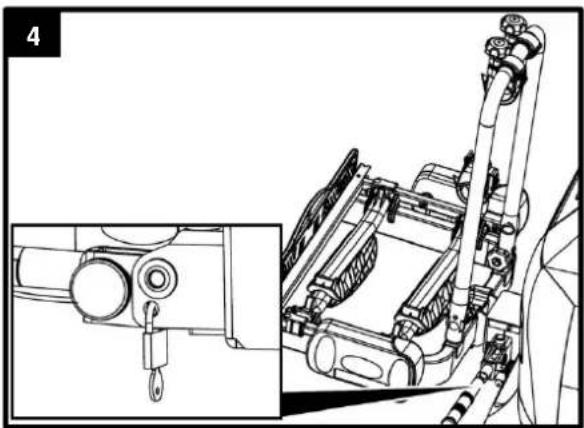

HINWEIS

Bei Kupplungen befindet sich oft eine Lackschrift auf der Kupplungskugel. Für den bestmöglichen Halt des Fahrradträgers, sollte diese Lackschrift vorsichtig entfernt werden. Beachten Sie die Hinweise des Kupplungsherstellers.

WARNING!

Personen- oder Sachschaden durch ungesicherten Fahrradträger. Wird der Hebel nicht durch Abschreiben gesichert, konnte sich der Fahrradträger während der Fahrt vom Fahrzeug halten.

• Schlieben Sie den Fahrradträger ab.
• Prüfen Sie, ob Sie den Hebel abgeschlossen und den Schlüssel abgezogen haben. Durch das Abschreiben beugen Sie auch einem eventuellen Diebstahl des Fahrradträgers vor.

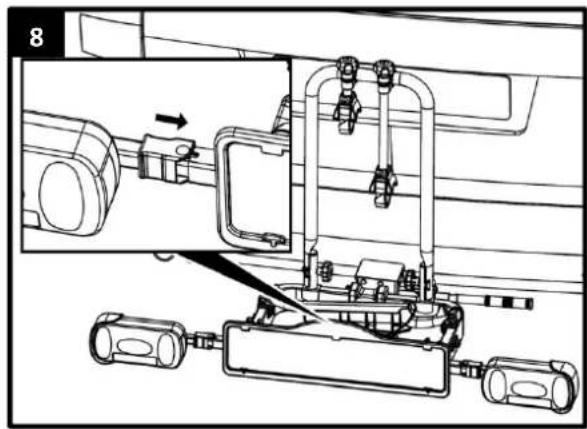

WARNING!

Personen- oder Sachschaden durch Verlust des Fahrradträgers während der Fahrt.

Eine lockere Verbindung zwischen Träger und Anhängerkupplung kann zum Lösen des Fahrradträgers führen.

• Prufen Sie den Fahrradträger auf sichere Befestigung.
• Wiederholen Sie bei lockerer Verbindung die Arbeitssschritte 1 bis 4. Sollte sich keine Besserung einstellen, muss evtl. der Schnellverschluss nachgestellt werden, siehe Kapitel „Nachstellen des Schnellverschlusses".

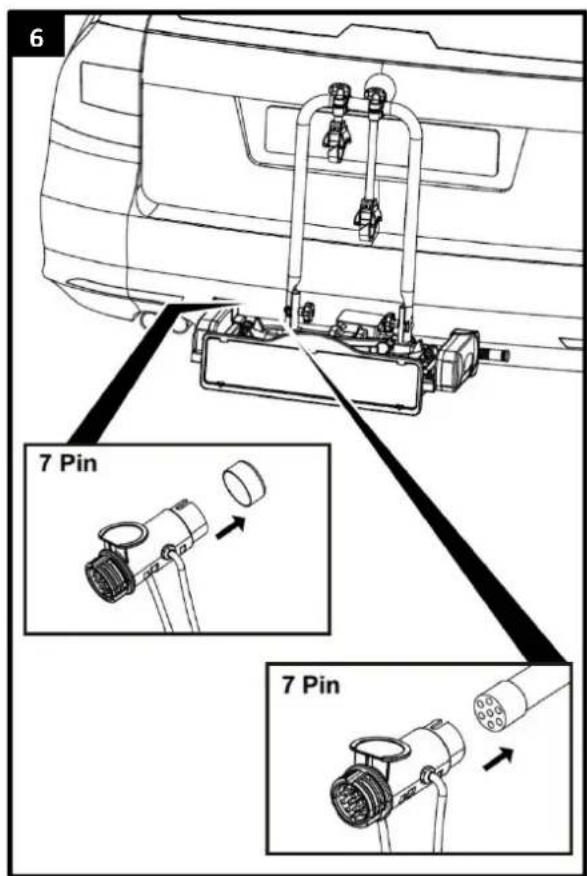

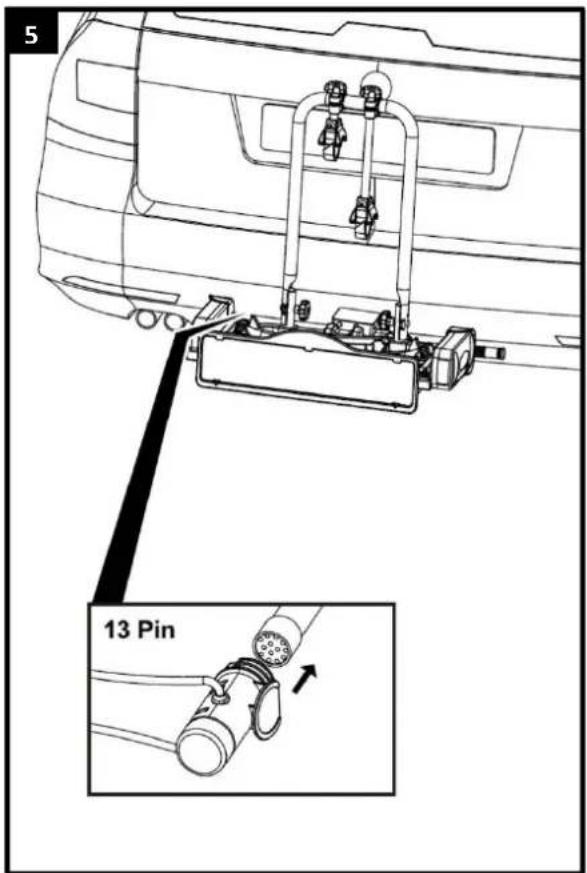

WARNING!

Personenschaden durch nicht Wahrgenommen werden von anderen Verkehrsteilnehmern.

Fahren ohne Funktionsfähige Beleuchtungsanlage kann zu Unfallen führen.

• Überprüfen Sie vor jedem Fahrtantritt die korrekte Funktion der Beleuchtungsanlage.
• Wechseln Sie ggf. defekte Gluhlampen aus.
• Prüfen Sie die Verbindung zwischen Stecker und Kupplung.

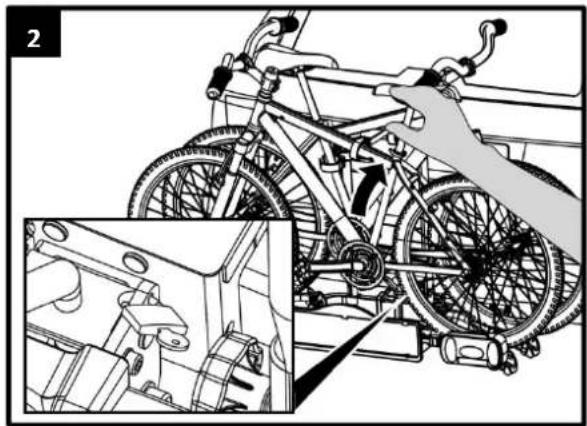

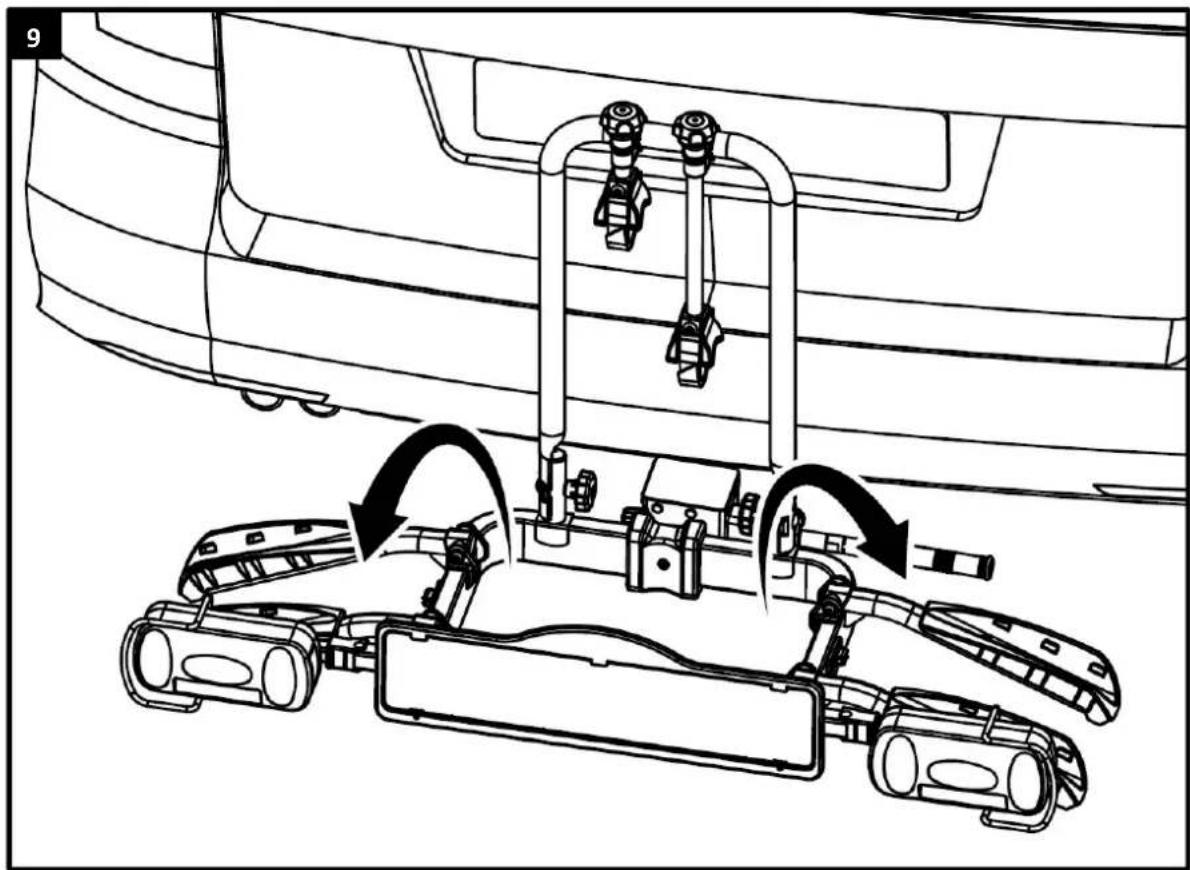

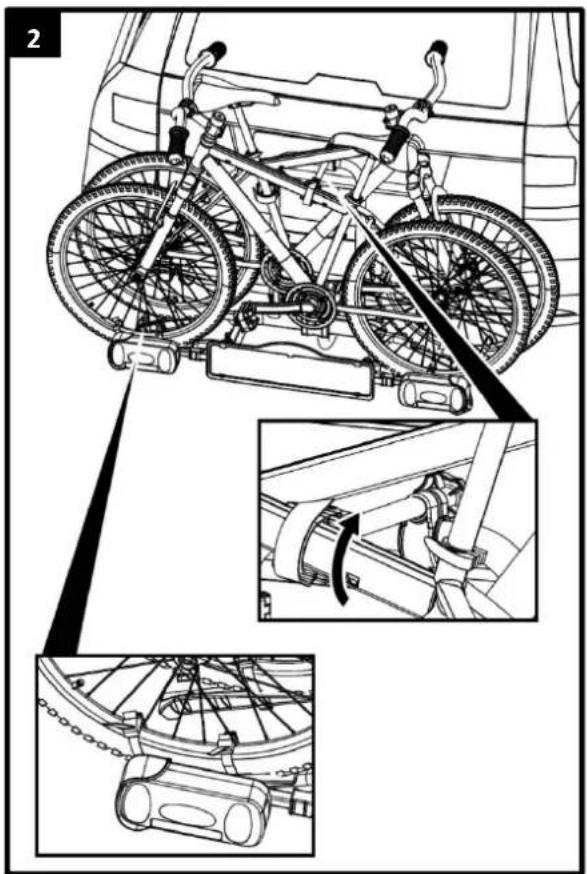

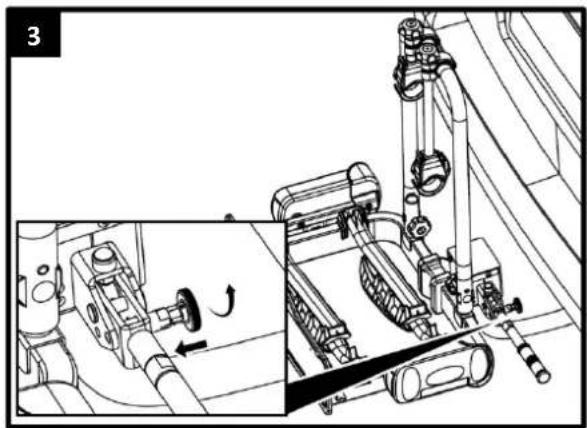

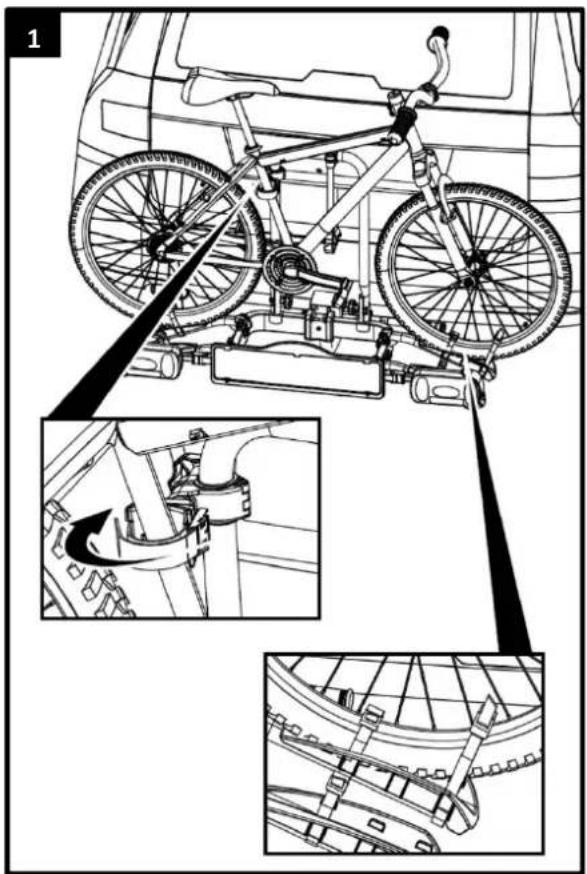

FAHRRÄDER MONTIEREN

ACHTUNG!

Personen- oder Sachschaden durch herumfliegende Teile möglich. Nicht fest verschraubte Teile an den Fahrrädern können sich während der Fahrt offen.

• Entfernen Sie alle nicht fest mit dem Fahrrad verbundenen Teile, wie z.B. Luftpumpen, Fahrradtaschen, Navigationsgeräte, Batterien oder Akkus.

HINWEIS

Um das Fahrverhalten Ihres Fahrzeugs zu verbessern, montieren Sie am besten das schwerste Fahrrad zuerst. Außer dem sollen den Sie, wenn Sie nur ein Fahrrad montieren, das Fahrrad in die Schiene setzen, die sich am nachsten zum Heck des Fahrzeugs befindet.

HINWEIS

Die Rahmenhalter können beliebig am Fahrrad platziert werden. Nehmen Sie sich bei der ersten Montage etwas mehr Zeit die optimale und auch stabilste Position zu finden. Es ist wichtig bzw die Rahmenhalter so hoch wie möglich zu platzieren, dies gewährleistet eine maximale Stabilität.

WARNING!

Personen- oder Sachschaden durch Verlieren der Fahrrader. Das Fahren ohne Sicherheitsgurte kann zu Unfällen führen.

• Überprüfen Sie vor jedem Fahrtantritt den korrekten und festen Sitz des Gurtes um die Fahrräder und Rahmenhalter des Trägers (sehe Abbildung 3).
• Überprüfen Sie vor jedem Fahrtantritt den korrekten und festen Sitz der beiden Gurte um das Vorderrad und den Gurt um das Hinterrad des Fahrrades.
• Spannen Sie die Gurte ggf. nach.
• Überprüfen Sie vor jedem Fahrtantritt, ob die verwendeten Gurte unbeschädigt und unsverschlüssen sind.
• Beschädigte oder verschlissene Gurte müssen vor Fahrtantritt gegen unbeschädigte Gurte ausgetauscht werden. Es dürfen nur Gurte verwendet werden, die von AGU BV davon zugelassen sind.

WARNING!

Personen- oder Sachschaden durch Verlust eines Fahrrads während der Fahrt.

Eine lockere Verbindung zwischen Träger und Fahrrad kann zum Lösen der Verbindung und Verlust des Fahrrads führen.

• Prufen Sie die Fahrräder auf sichere und vollständige Befestigung.
• Wiederholen Sie bei lockerer Verbindung die Arbeitsschritte 1 bis 3 dieseres Kapitels.

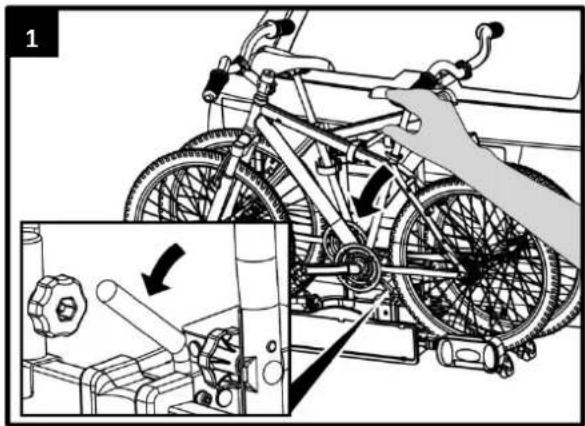

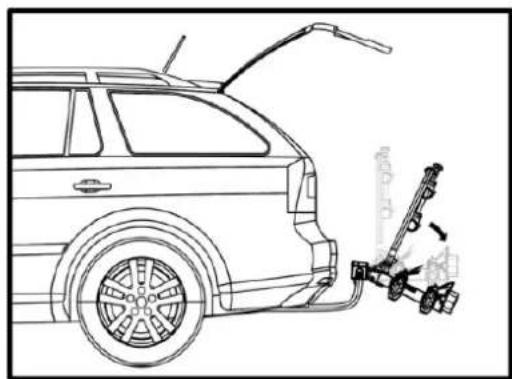

FAHRRADTRÄGER KIPPEN, ZUGANG ZUM KOFFERRAUM

Nur zutreffend für den Cordo Carry advanced (inkl. Abklappmechanismus).

ACHTUNG!

Sachschaden durch offenende Heckklappe.

Die Heckklappe konnte gegen den Fahrradträger schlagen und beschädigt werden.

• Elektrische Heckklappen abschalten und manuell betätigten.
• Klappen Sie den Fahrradträger vor dem Offnen der Heckklappe ab.

VORSICHT!

Personen- oder Sachschaden durch plötzliches Herunterklappen.
Körperteile oder Gegenstände, die sich beim Herunterklappen unter oder vor dem Träger befinden, können gequetscht werden.

• Vergewissern Sie sich, dass sich nichts unter dem Träger befindet.
• Achten Sie auf ihren Körper, entsprechenden Ihren Kopf, halten Sie einen Sicherheitsabstand ein.
• Halten Sie den Träger beim Herunterklappen am Fahrrad fest. Mit der anderen Hand drücken Sie den Hebel des Abklappmechanismus nach unten. Nun können Sie den Träger vorsichtig Absenken (Abbildung 1).

VORSICHT!

Personen- oder Sachschaden durch Heraufklappen möglich.
Körperteile oder Gegenstände, die sich zwischen Träger und Fahrzeug befinden, können gequetscht werden.

• Vergewissern Sie sich, dass sich nichts zwischen Träger und Fahrzeug befindet.
• Entfernen Sie alles im Zwischenraum von Träger und Fahrzeug.

WARNING!

Personen- oder Sachschaden durch Verlust des Fahrradträgers während der Fahrt möglich.

Ein nicht hochgeklappter Fahrradträger kann zum Abreiben des Trägers oder der Kupplung führen.

• Klappen Sie den Träger vor der Fahrt hoch (Abbildung 2).
• Durch Anheiten des Trägertisches rastet dieser wieder in die Transportposition ein.
• Zur Sicherung des Abklappmechanismus während der Fahrt hängen sie das zweite Vorhängeschloß in eine der Bohrungen am Abklappmechanismus ein.

DEMONTAGE DES FAHRRADTRAGERS

Beim Entfernen des Fahrradträgers gehen Sie anschließend in umgekehrter Reihenfolge der Montage vor:

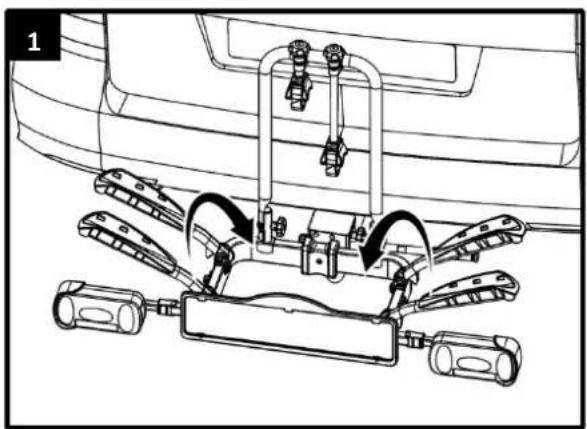

• Klappen Sie den Fahrradträger zusammen.
• Losen Sie den Stecker.
• Öffnen Sie den Hebel des Schnellverschlusses und haben Sie den Träger von der Kupplung ab.

WARTUNG, REINIGUNG UND PFLEGE

Prufen Sie vor jeder Fahrt den Fahrradträger auf Verschleiß.

Insbesondere defekte Metallteile und Spannriemen müssen ausgetauscht werden.

Für den Austausch der Teile wenden Sie sich an unseren Kundenservice.

Jegliche Veränderung an Originalteilen und Materialien oder an der Konstruktion des Fahrradträgers kann die Sicherheit und Leistungsfähigkeit beeinträchtigen.

Die Stahlteile des Fahrradträgers wurden werkssheitig durch eine Pulverlackbeschichtung gegen Korrosion geschützt. Ist diese Lackschrift beschädigt, sorgen Sie schnellstmöglich für eine professionelle Beseitigung des Schadens.

Der Fahrradträger kann mit einem milden Reinigungsmittel, mit warmem Wasser und/oder einem weichen Tuch gereinigt werden. Entfern den Sie vorher groben Schmutz und Staub.

Benutzen Sie keine Lösungsmittel oder ähnliche Reiniger, da diese den Fahrradträger beschädigen können.

Reinigen Sie den Fahrradträger im Kūstenbereich und beim Einsatz bei Winterbedingungen regelmäßig, um Salz abzuspälen und die Haltbarkeit des Fahrradträgers zu verlangern.

Lagern Sie den Fahrradträger in längeren Zeiten ohne Benutzung (z.B. über den Winter) trocken und geschützt, um die Lebensdauer zu verlangern.

NACHSTELLEN DES SCHNELLVERSCHLUSSES

Führer Sie diese Wartung nur durch, wenn sich der Fahrradträger, wie im Kapitel „Montage des Fahrradträgers an der Anhängerkupplung" beschrieben, nicht fest auf der Anhängerkupplung montieren lasst.

• Nehmen Sie den Fahrradträger von der Anhängerkupplung ab, wie unter „Demontage des Fahrradträgers" beschrieben.

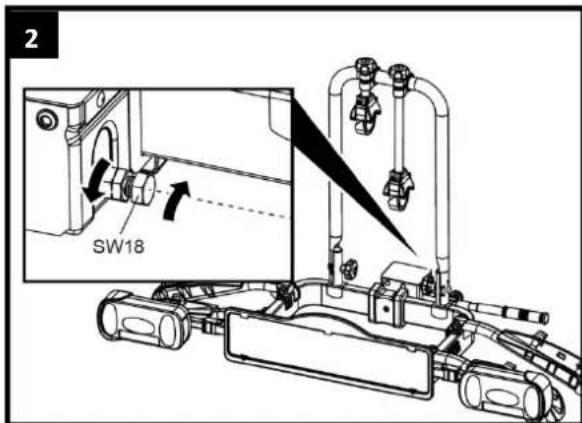

• Losen Sie, wie auf der Abbildung 2 zu sehen, die Kontermutter etwas.
• Drehen Sie die Stellschraube eine viertel Umdrehung hinein (Abbildung 2).
• Ziehen Sie die Kontermutter fest (Abbildung 3).
• Prufen Sie, ob der Träger nun fest auf der Anhängerkupplung sitzt, wie unter „Montage des Fahrradträgers an der Anhängerkupplung" beschreiben. Wenn nicht, wiederholen Sie die oben beschrieben Schritte.

STECKER 7/13 POLIG

Dieser Fahrradträger ist mit einer Beleuchtung ausgerüstet. Die Beleuchtung wird an der Steckdose der Anhängerkupplung angeschlossen. Da verschiedene Sorten von Steckdosen im Umlauf sind, verfügt dieser Träger über einen 7 und 13 poligen Stecker (Jaeger). Dadurch ist der Träger geeignet für jeder Art von Anhängerkupplungen bzw. den zugehörigen Steckdosen!

Beide Stecker befinden sich im selbst Gehäuse. Auf der Steckeröffnung, die nicht benötigt wird, muss während des Betriebs die mitgelieferte Abdeckkappe angebracht werden.

Die nachfolgenden Information bezüglich der Steckerbelegung sind ausschließlich für Umrüstungen bei einem Fachbetrieb bestimmt. Eine Umrüstung durch nicht geschalte Personen ist nicht zulässig.

Universal System 7 Pin	1/L 2/54G 3/31 4/R 5/58R 6/54 7/58L	Blinker links Nebelschlußleuche Masse Blinker rechts Schlußleuche rechts Bremsleuchten Schlußleuche links	gelb blau weiß grün braun rot schwarz
Jaeger System 13 Pin (DIN 72.570)	1 2 3 4 5 6 7 8 9 10 11 12 13	Blinker links Nebelschlußleuche Masse Blinker rechts Schlußleuche rechts Bremsleuchten Schlußleuche links Rückfahrleuche Nicht belegt Nicht belegt Nicht belegt Masse Nicht belegt	geel blauw wit groen bruin rood zwart glijs

ENTSORGUNG

Für die Entsorgung sind die örtlichen, behördlichen Vorschriften zu beachten.

Entsorgen Sie auch die Verpackung sortenrein in den darauf vorgesehenen Sammelbehältern.

Nahere Informationen erhalten Sie bei ihrer communalen Entsorgungsstelle.

EXPLOSIONSZEICHNUNG

Pos Nr.	Beschreibung	Anzahl	Maße
1	Rücklicht links	1
2	Kunststoff Scheibe	4
3	Lamphalter links	1
4	Scheibe	4	M5
5	Seegerring	4	M5
6	Selbstsichernde Mutter	4	M5
7	Radhalter	4
8	Spannband	6
9	Rahmenhalter kurz	1
10	Rahmenhalter lang	1
11	U-Beugel	1
12	Kunststoff Rändelschraube	2	M8
13	Scheibe	10	M8
14	Schloss Schraube	2	M8x60
15	Schnellkupplung Griff	1
16	Selbstsichernde Mutter	4	M8
17	Vorhängeschloss	2
18	Kunststoff Abdeckkappe V1	4
19	Inbus Schraube	4	M8x65
20	Kunststoff Abdeckkappe V2	4
21	Lamphalter rechts	1
22	Rücklicht rechts	1
23	Kunststoff Verrieglung	2
24	Feder	2
25	Kennzeichenhalter	1
26	Schraube	2
27	Kunststoff Abdeckkappe	2
28	Selbstsichernde Mutter	2	M6
29	Scheibe	6	M6
30	Inbus Schraube	2	M6x35
31	Stift	2
32	Kunststoff Klips	2
33	Grundrahen mit Schnellkupplung (Carry basic)/Grundrahen (Carry advanced)	1
34	Kunststoff Abdeckkappe	2
35	Schnellkupplung*	1
36	Kunststoff Abdeckkappe	1
37	Blindniete	1
38	Abklappmechanismus Hebel*	1

• Nur zutreffend für den Cordo Carry advanced (inkl. Abklappmechanismus).

CONTENTS

Foreword 42
