BEDIENUNGSANLEITUNG Carry Advanced Cordo

DE: Montageanleitung und Sicherheitsvorschriften – Seite 22

Fietsendrager/Fahrradträger/Bike carrier/Porte-vélos

Vereisten trekhaak 6

DOELGERICHT EN JUIST GEBRUIK

VOORBEREIDING BIJ EERSTE GEBRUIK

Pflichten im Umgang mit dieser Montageanleitung 23

Bestimmungsgemäßer Gebrauch 23

Sicherheitshinweise – Erläuterung der Kategorien 24

Technische Daten 25

Kupplungsvoraussetzungen 25

Sicherheitshinweise 26

Lieferumfang 28

Vorbereitung für den ersten Gebrauch 28

Montage des Fahrradträgers an der Anhängerkupplung 30

Fahrräder montieren 33

Fahrradträger kippen, Zugang zum Kofferraum 34

Demontage des Fahrradträgers 36

Wartung, Reinigung und Pflege 36

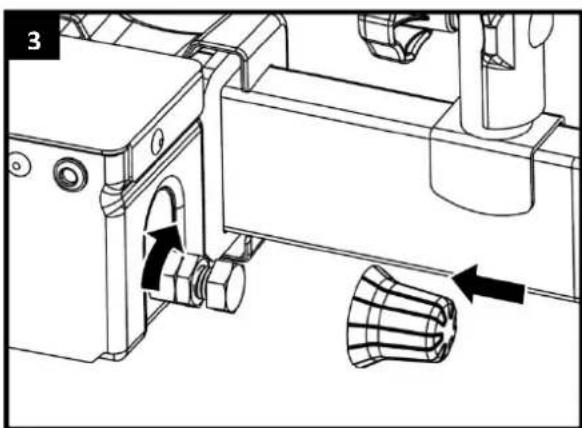

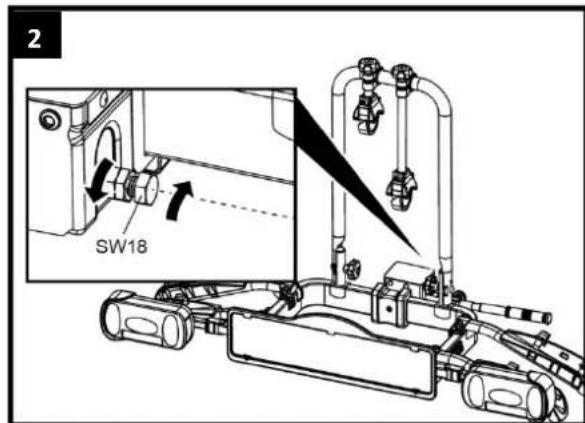

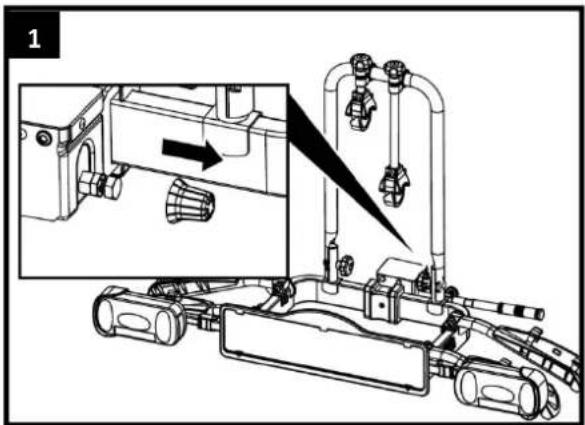

Nachstellen des Schnellverschlusses 37

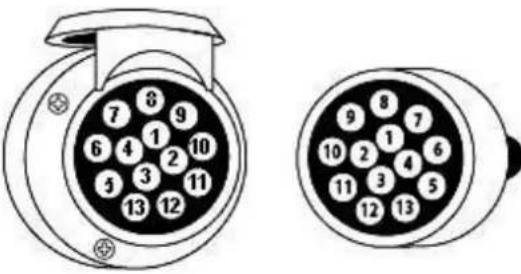

Stecker 7/13 Polig 38

Entsorgung 38

Übersicht Ersatzteile (Explosionszeichnung) 39

Übersicht Ersatzteile (Tabelle) 40

VORWORT

Der Cordo Carry basic/advanced Fahrradträger ist ein Teil der Familie von Fahrradträgern hergestellt von AGU BV.

Diese Montageanleitung hilft Ihnen bei der bestimmungsgemäßen und sicheren Montage des Fahrradträgers Cordo Carry basic/advanced.

PFLICHTEN IM UMGANG MIT DIESER MONTAGEANLEITUNG

Jede Person, die diesen Fahrradträger montiert, reinigt oder entsorgt, muss den vollständigen Inhalt dieser Montageanleitung zur Kenntnis genommen und verstanden haben.

Bewahren Sie diese Montageanleitung immer griffbereit und sicher auf.

Bei einer Weitergabe des Fahrradträgers geben Sie die Montageanleitung mit.

BESTIMMUNGSGEMÄßer GEBRAUCH

Der Fahrradträger Cordo Carry basic/advanced dient dem Transport von max. zwei Fahrrädern.

Er darf ausschließlich an Anhängerkupplungen montiert werden, die die Voraussetzungen erfüllen, die im Kapitel Kupplungsvoraussetzungen genannt sind. Außerdem darf auf keinen Fall die zulässige Nutzlast des Fahrradträgers überschritten werden.

Zum bestimmungsgemäßen Gebrauch gehört auch die Beachtung aller Informationen in dieser Montageanleitung, insbesondere die Beachtung der Sicherheitshinweise. Jede andere Verwendung gilt als nicht bestimmungsgemäß und kann zu Sachschäden oder Personenschäden führen. AGU BV übernimmt keine Haftung für Schäden, die durch nicht bestimmungsgemäßen Gebrauch entstehen.

SICHERHEITSHINWEISE – ERLÄUTERUNG DER KATEGORIEN

In der Anleitung finden Sie folgende Kategorien von Sicherheitshinweisen:

WARNUNG!

Personenschäden möglich:

Hinweise mit dem Wort WARNUNG! Warnen vor einer möglicherweise drohenden Gefahr. Wenn sie nicht gemieden wird, können Tod oder schwerste Verletzungen die Folge sein.

VORSICHT!

Personen- oder Sachschaden möglich:

Hinweise mit dem Wort VORSICHT! warnen vor einer möglicherweise drohenden Gefahr. Wenn sie nicht gemieden wird, können leichte oder geringfügige Verletzungen die Folge sein. Das Produkt oder etwas in der Umgebung könnte schwer beschädigt werden.

ACHTUNG!

Personen- oder Sachschaden möglich:

Hinweise mit dem Wort ACHTUNG! warnen vor einer möglicherweise schädlichen Situation. Wenn sie nicht gemieden wird, kann das Produkt oder etwas in der Umgebung beschädigt werden.

HINWEIS

Sonstige Hinweise:

Nützlicher Tipp. Erleichtert die Bedienung oder Montage des Produkts oder dient zum besseren Verständnis.

Das jeweils verwendete Sicherheitssymbol ersetzt nicht den Text des Sicherheitshinweises. Lesen Sie deshalb den Sicherheitshinweis und befolgen Sie ihn genau!

TECHNISCHE DATEN

	Cordo Carry basic	Cordo Carry advanced
Artikel-Nr.	91744	91745
Abklappmechanismus	Nein	Ja
Material	Stahl/Kunststoff	Stahl/Kunststoff
Eigengewicht	13kg	13,5kg
Nutzlast (max.)	50kg	50kg

Der Träger ist geeignet für den Transport von bis zu zwei Fahrrädern. Beachten Sie die maximale Stützlast. Diese Angabe finden Sie auf dem Typenschild Ihres Autos (meistens 75kg). Das Gesamtgewicht des Trägers inklusive Fahrräder darf diese Angabe auf der Anhängerkupplung nicht überschreiten.

Cordo Carry basic:

Max. Stützlast Anhängerkupplung	Eigengewicht Fahrradträger	Max. Nutzlast am Fahrradträger
50kg	13kg	37kg
60kg	13kg	47kg
75kg	13kg	Max. 50kg
90kg	13kg	Max. 50kg

Max. Stützlast Anhängerkupplung	Eigengewicht Fahrradträger	Max. Nutzlast am Fahrradträger
50kg	13,5kg	36,5kg
60kg	13,5kg	46,5kg
75kg	13,5kg	Max. 50kg
90kg	13,5kg	Max. 50kg

KUPPLUNGSVORAUSSETZUNGEN

WARNUNG!

Personenschäden durch Brechen der Anhängerkupplung möglich.

Durch Montage des Fahrradträgers an einer Kupplung aus zu weichem Material könnte die Kupplung brechen.

• Montieren Sie den Fahrradträger nur an eine Kupplung aus Stahl St52, Grauguss GG52 oder besserer Güte.
• Montieren Sie den Träger nie an einer Kupplung aus Aluminium, anderen Leichtmetallen oder Kunststoff.
• Nur geeignet für den Einsatz auf einer Pkw-Anhängerkupplung.

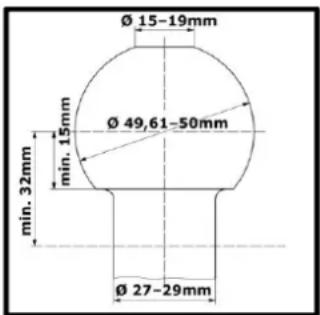

Montieren Sie den Fahrradträger nur an

Anhängerkupplungen, die folgende Eigenschaften besitzen:

Material: mind. Stahl St52 oder Grauguss GG52

D-Wert: >7,6 kN

Kupplungskugel: ∅50mm (Klasse A-50 gemäß

EC 94/20 oder ECE R55)

Beachten Sie die Hinweise des Kupplungsherstellers.

Ø 15-19mm Ø 49,61-50mm min. 32mm min. 15mm Ø 27-29mm

SICHERHEITSHINWEISE

Befolgen Sie die Montageanweisung genau. Wenn Sie die Anweisungen nicht befolgen, kann das zu Personen- und Sachschäden führen.

Sollten Sie sich bei der Montage nicht sicher sein, bitten Sie Ihren Händler oder den Hersteller um weitere Informationen. Weder Hersteller noch Händler haften für Schäden, die auf einen unsachgemäßen Gebrauch oder eine unsachgemäße Montage zurückzuführen sind.

Kontrollieren Sie den Fahrradträger und die dazu gehörende Ladung regelmäßig! Sie sind dazu verpflichtet und werden im Schadenfall haftbar gemacht.

HINWEIS

Beim Fahren mit montiertem Fahrradträger gelten die gesetzlichen Bestimmungen und Vorschriften über die Beförderung von Gütern hinter Ihrem Fahrzeug.

WARNUNG!

Personen- oder Sachschaden durch verändertes Fahrzeugverhalten.

Das Fahren mit dem Fahrradträger beeinflusst die Fahreigenschaften Ihres Fahrzeugs.

• Passen Sie Ihre Fahrgeschwindigkeit dem neuen Fahrzeugverhalten an.
• Fahren Sie nie schneller als 120 km/h.
- Vermeiden Sie plötzliche und ruckartige Steuerbewegungen.
- Achten Sie darauf, dass Ihr Fahrzeug länger ist als gewohnt.

WARNUNG!

Personen- oder Sachschaden durch Überladen.

Das Überschreiten der max. Nutzlast des Fahrradträgers, sowie der zulässigen Stützlast der Anhängerkupplung oder des zulässigen Gesamtgewichts kann zu schweren Unfällen führen.

- Beachten Sie unbedingt die Angaben zur max. Nutzlast, zulässigen Stützlast und zulässigem Gesamtgewicht Ihres Fahrzeugs. Überschreiten Sie diese Angaben keinesfalls.

WARNUNG!

Personen- oder Sachschaden durch Verlieren der Fahrräder.

Das Fahren ohne Sicherheitsgurte kann zu Unfällen führen.

• Überprüfen Sie vor jedem Fahrtantritt den korrekten und festen Sitz des Gurtes um die Fahrräder und Rahmenhalter des Trägers.
• Überprüfen Sie vor jedem Fahrtantritt den korrekten und festen Sitz der beiden Gurte um das Vorderrad und den Gurt um das Hinterrad des Fahrrades.
• Spannen Sie die Gurte ggf. nach.
• Überprüfen Sie vor jedem Fahrtantritt, ob die verwendeten Gurte unbeschädigt und unverschlissen sind.
• Beschädigte oder verschlissene Gurte müssen vor Fahrtantritt gegen unbeschädigte Gurte ausgetauscht werden. Es dürfen nur Gurte verwendet werden, die von AGU BV dafür zugelassen sind.

WARNUNG!

Personen- oder Sachschaden durch nicht komplett montierten Fahrradträger.

Das Fahren mit zusammengeklapptem Fahrradträger kann zu Unfällen führen.

Die beweglichen Teile des Fahrradträgers stellen im nicht fertig montierten Zustand eine Gefahrenquelle dar.

- Demontieren Sie den Fahrradträger, wenn Sie ihn nicht benötigen.

- Fahren Sie niemals mit zusammengeklapptem Fahrradträger.

WARNUNG!

Personen- oder Sachschaden durch überstehende Teile.

Über den Rand des Fahrzeugs bzw. Fahrradträgers stehende Teile können während der Fahrt Personen- oder Sachschäden verursachen.

- Montieren Sie nur Teile, die nicht über den Rand des Fahrzeugs herausragen.

WARNUNG!

Personen- oder Sachschaden durch Abdeckplanen.

Abdeckplanen erhöhen den Luftwiederstand. Sie können sich lösen und umherfliegen, das kann zu schweren Unfällen führen.

- Benutzen Sie keine Planen.

WARNUNG!

Personen- oder Sachschaden durch Verlieren des Fahrradträgers.

Der Träger setzt sich nach der Befestigung und einigen gefahrenen Kilometern erst richtig auf die Kupplung.

- Kontrollieren Sie die Befestigung des Trägers auf sicheren Sitz nach einigen Kilometern.

- Führen Sie die Montage bei lockerem Sitz neu durch.

WARNUNG!

Personen- oder Sachschaden durch Abbrechen des Fahrradträgers.

Das Fahren mit montierten Fahrradträger in unwegsamen Gelände kann zum Abbrechen des Trägers führen.

Benutzen Sie den Fahrradträger nicht in unwegsamem Gelände.

Nur geeignet für den Einsatz auf einer Pkw-Anhängerkupplung.

ACHTUNG!

Sachschaden durch öffnende Heckklappe.

Die Heckklappe könnte gegen den Fahrradträger schlagen und beschädigt werden.

- Elektrische Heckklappen abschalten und manuell betätigen.

- Klappen Sie den Fahrradträger vor dem Öffnen der Heckklappe ab.

ACHTUNG!

Sachschaden durch heiße Auspuffgase.

Es können Schäden am Träger oder den Fahrrädern entstehen, wenn die Auspuffmündung direkt daran grenzt.

- Benutzen Sie ggf. eine Auspuffblende.

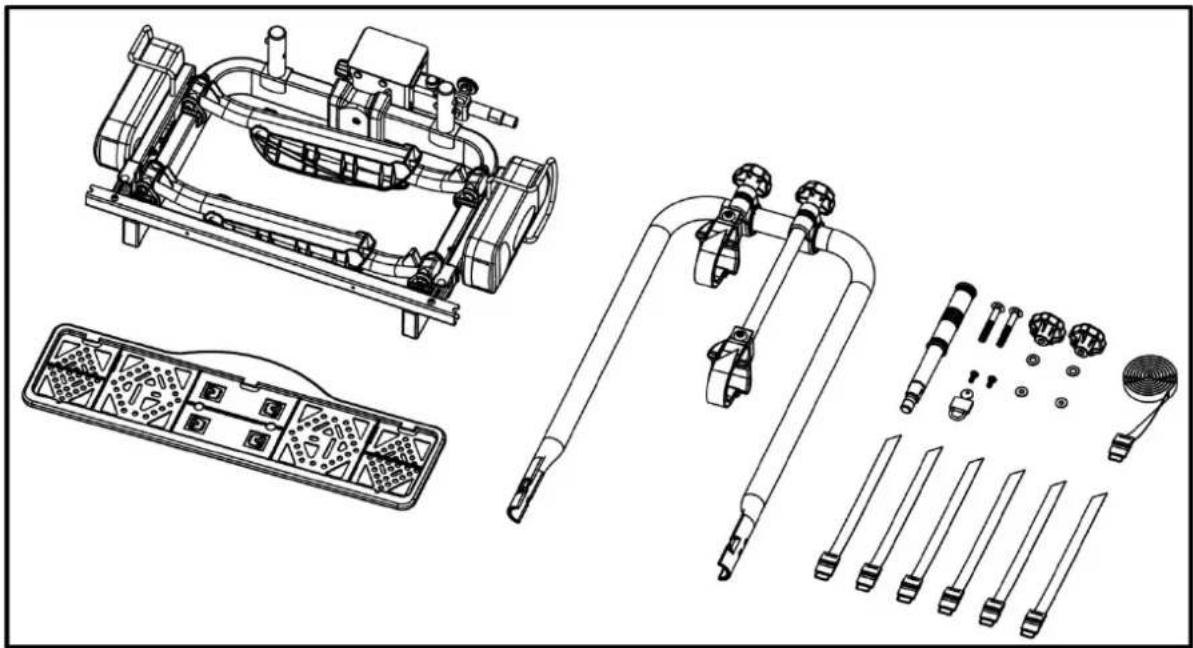

LIEFERUMFANG

VORBEREITUNG FÜR DEN ERSTEN GEBRAUCH

Der Fahrradträger muss noch komplettiert werden.

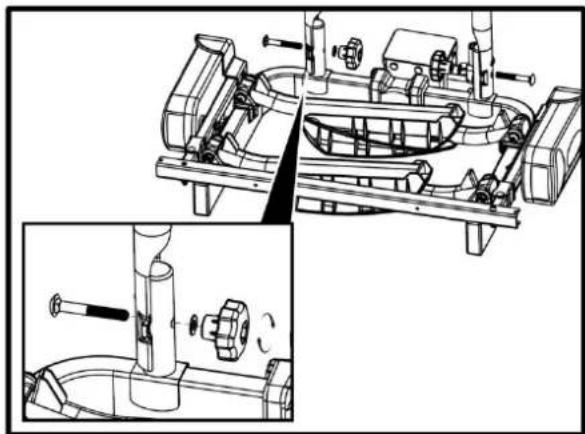

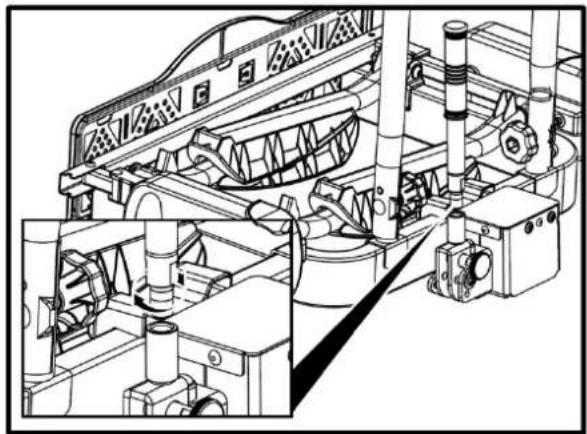

Der U-Bügel:

Setzen Sie den U-Bügel auf den U-Bügel-Halter des Basisteil. Befestigen Sie den U-Bügel mit den mitgelieferten Schloss - Schrauben (M8x60), Scheiben und den Kunststoff Rändelmuttern. Die Kunststoff Rändelmuttern müssen an der Innenseite montiert sein.

Achtung: Sie sollten beide Kunststoff Rändelmuttern sehr fest anziehen, sodass der U-Bügel sich passgenau auf die U-Bügelhalterung ansetzt.

Schnellverschluss-Griff: Drehen Sie den Handgriff des Schnellverschlusses fest in die Schraubverbindung am Schnellverschluss ein. Verwenden Sie bei Bedarf einen Schraubenschlüssel.

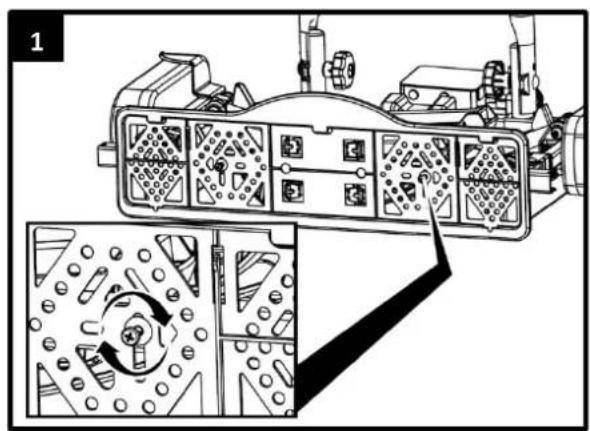

Nummernschildhalter und Nummernschild:

Drehen Sie die Schrauben vor der Montage des Nummernschildhalters aus der Lampenträgerschiene heraus und montieren Sie den Nummernschildhalter an die Schiene. Der Nummernschildhalter muss auf der gleichen Höhe wie die Beleuchtung angebracht sein.

Legen Sie das Nummernschild in den Nummernschildhalter. Die Montage-Clips (2) für die Befestigung des Kennzeichens sind Ausdrückteile und befinden sich im Nummernschildhalter (siehe Abbildung 2).

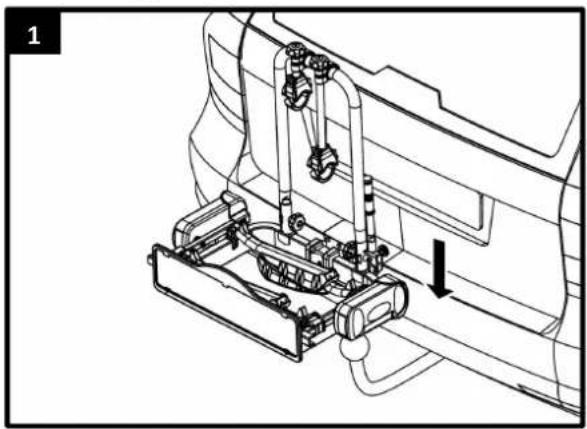

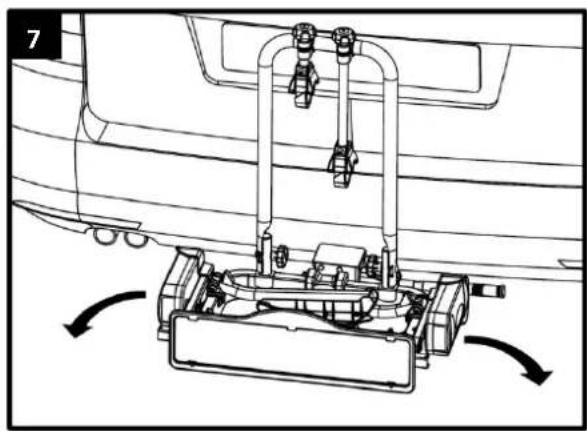

MONTAGE DES FAHRRADTRÄGERS AN DER ANHÄNGERKUPPLUNG

Stellen Sie Ihr Fahrzeug auf einer ebenen Fläche ab. Ziehen Sie die Handbremse an.

WARNUNG!

Personen- oder Sachschaden durch beschädigten Fahrradträger.

Beschädigungen des Trägers z. B. durch verbogene Teile, Risse oder Kratzer, schließen die sichere Funktion des Trägers aus.

• Montieren Sie den Fahrradträger nicht, wenn Beschädigungen vorhanden sind.
• Gehen Sie wie im Kapitel "Wartung" beschrieben vor.

WARNUNG!

Personen- oder Sachschaden durch Verlust des Fahrradträgers während der Fahrt.

Eine unsaubere oder schadhafte Verbindung zwischen Fahrradträger und Anhängerkupplung kann zum Lösen des Fahrradträgers führen.

• Tauschen Sie eine schadhafte Anhängerkupplung aus.

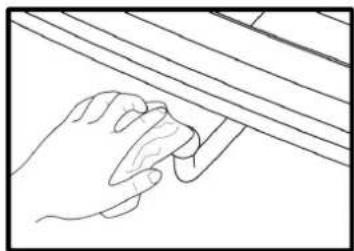

- Säubern Sie die Anhängerkupplung von Dreck, Staub und Fett.

Bei Kupplungen befindet sich oft eine Lackschicht auf der Kupplungskugel. Für den bestmöglichen Halt des Fahrradträgers, sollte diese Lackschicht vorsichtig entfernt werden. Beachten Sie die Hinweise des Kupplungsherstellers.

Personen- oder Sachschaden durch ungesicherten Fahrradträger. Wird der Hebel nicht durch Abschließen gesichert, könnte sich der Fahrradträger während der Fahrt vom Fahrzeug lösen.

• Schließen Sie den Fahrradträger ab.
• Prüfen Sie, ob Sie den Hebel abgeschlossen und den Schlüssel abgezogen haben. Durch das Abschließen beugen Sie auch einem eventuellen Diebstahl des Fahrradträgers vor.

WARNUNG!

Personen- oder Sachschaden durch Verlust des Fahrradträgers während der Fahrt.

Eine lockere Verbindung zwischen Träger und Anhängerkupplung kann zum Lösen des Fahrradträgers führen.

• Prüfen Sie den Fahrradträger auf sichere Befestigung.
• Wiederholen Sie bei lockerer Verbindung die Arbeitsschritte 1 bis 4. Sollte sich keine Besserung einstellen, muss evtl. der Schnellverschluss nachgestellt werden, siehe Kapitel „Nachstellen des Schnellverschlusses“.

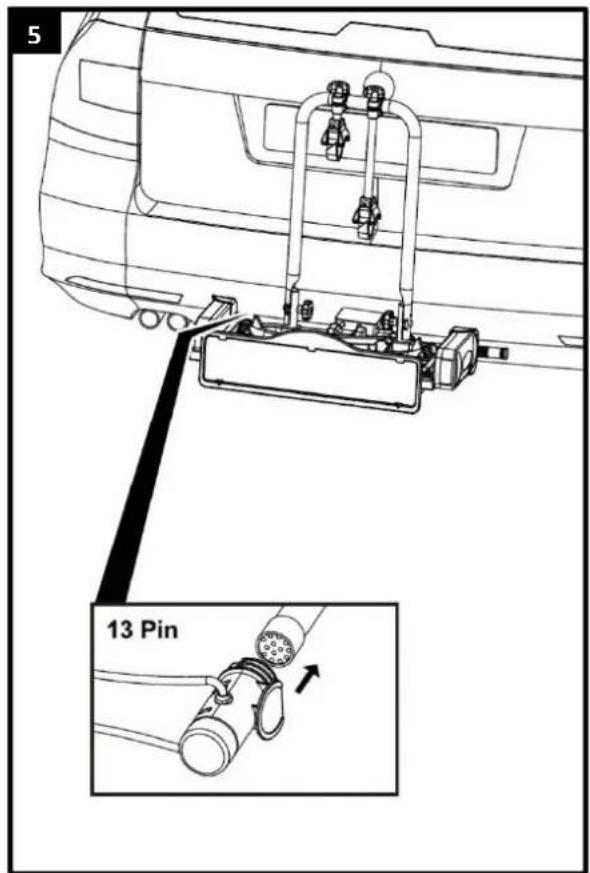

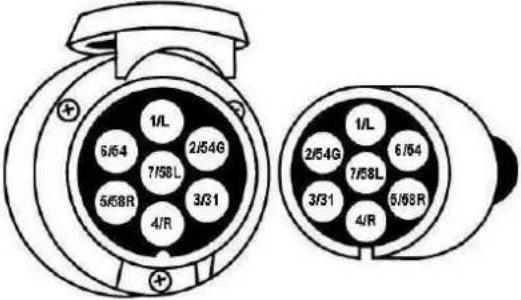

5 13 Pin

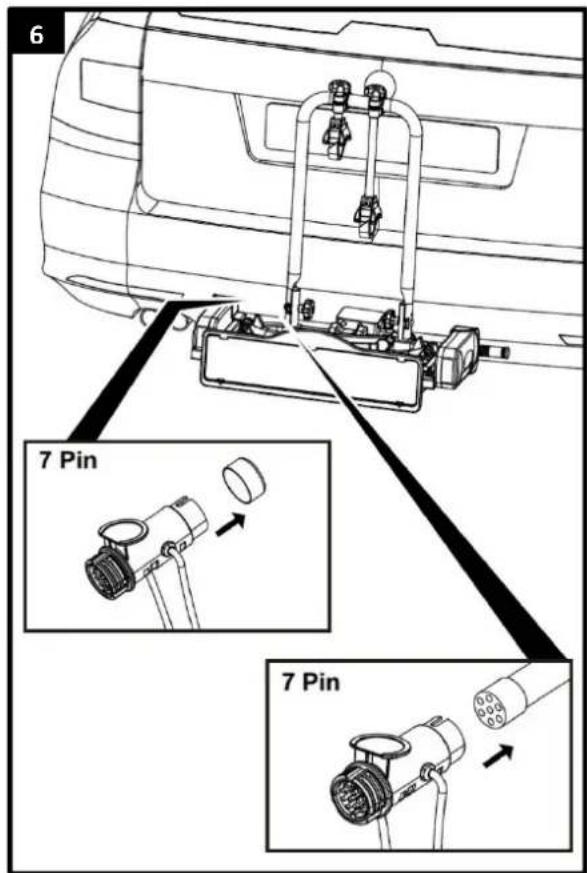

6 7 Pin 7 Pin

WARNUNG!

Personenschaden durch nicht Wahrgenommen werden von anderen Verkehrsteilnehmern.

Fahren ohne funktionsfähige Beleuchtungsanlage kann zu Unfällen führen.

- Überprüfen Sie vor jedem Fahrtantritt die korrekte Funktion der Beleuchtungsanlage.

- Wechseln Sie ggf. defekte Glühlampen aus.

- Prüfen Sie die Verbindung zwischen Stecker und Kupplung.

Personen- oder Sachschaden durch herumfliegende Teile möglich. Nicht fest verschraubte Teile an den Fahrrädern können sich während der Fahrt lösen.

- Entfernen Sie alle nicht fest mit dem Fahrrad verbundenen Teile, wie z.B. Luftpumpen, Fahrradtaschen, Navigationsgeräte, Batterien oder Akkus.

HINWEIS

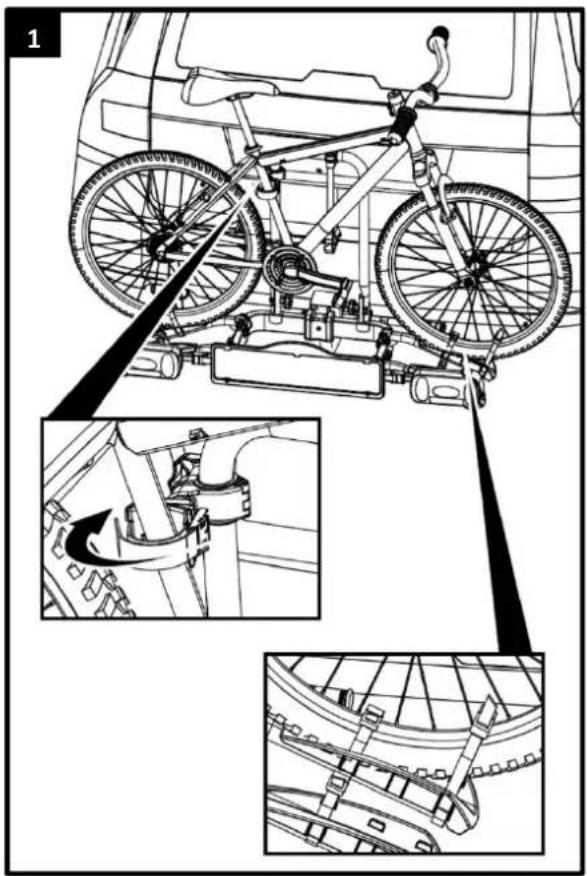

Um das Fahrverhalten Ihres Fahrzeugs zu verbessern, montieren Sie am besten das schwerste Fahrrad zuerst. Außerdem sollten Sie, wenn Sie nur ein Fahrrad montieren, das Fahrrad in die Schiene setzen, die sich am nächsten zum Heck des Fahrzeugs befindet.

HINWEIS

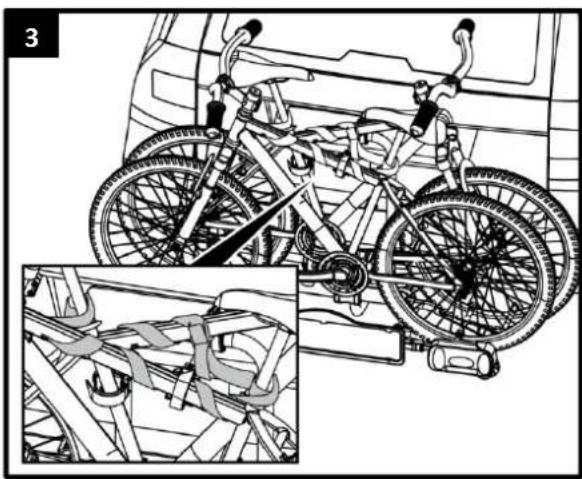

Die Rahmenhalter können beliebig am Fahrrad platziert werden. Nehmen Sie sich bei der ersten Montage etwas mehr Zeit die optimale und auch stabilste Position zu finden. Es ist wichtig dabei die Rahmenhalter so hoch wie möglich zu platzieren, dies gewährleistet eine maximale Stabilität.

Personen- oder Sachschaden durch Verlieren der Fahrräder. Das Fahren ohne Sicherheitsgurte kann zu Unfällen führen.

• Überprüfen Sie vor jedem Fahrtantritt den korrekten und festen Sitz des Gurtes um die Fahrräder und Rahmenhalter des Trägers (sehe Abbildung 3).
• Überprüfen Sie vor jedem Fahrtantritt den korrekten und festen Sitz der beiden Gurte um das Vorderrad und den Gurt um das Hinterrad des Fahrrades.
• Spannen Sie die Gurte ggf. nach.
• Überprüfen Sie vor jedem Fahrtantritt, ob die verwendeten Gurte unbeschädigt und unverschlissen sind.
• Beschädigte oder verschlissene Gurte müssen vor Fahrtantritt gegen unbeschädigte Gurte ausgetauscht werden. Es dürfen nur Gurte verwendet werden, die von AGU BV dafür zugelassen sind.

Personen- oder Sachschaden durch Verlust eines Fahrrads während der Fahrt.

Eine lockere Verbindung zwischen Träger und Fahrrad kann zum Lösen der Verbindung und Verlust des Fahrrads führen.

• Prüfen Sie die Fahrräder auf sichere und vollständige Befestigung.
• Wiederholen Sie bei lockerer Verbindung die Arbeitsschritte 1 bis 3 dieses Kapitels.

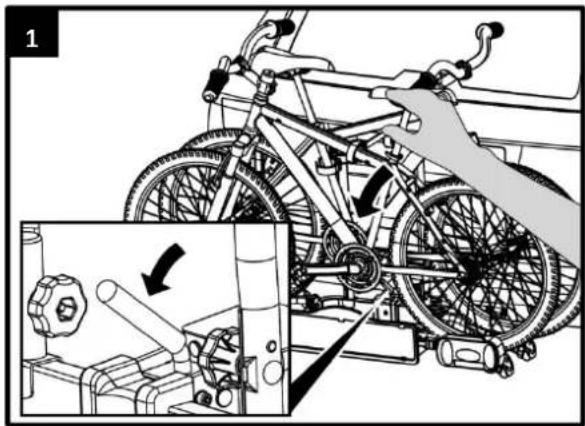

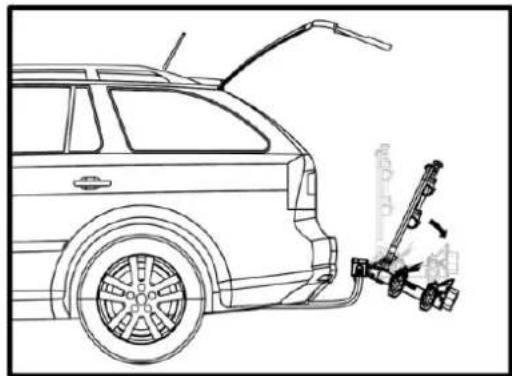

FAHRRADTRÄGER KIPPEN, ZUGANG ZUM KOFFERRAUM

Nur zutreffend für den Cordo Carry advanced (inkl. Abklappmechanismus).

ACHTUNG!

Sachschaden durch öffnende Heckklappe.

Die Heckklappe könnte gegen den Fahrradträger schlagen und beschädigt werden.

• Elektrische Heckklappen abschalten und manuell betätigen.
• Klappen Sie den Fahrradträger vor dem Öffnen der Heckklappe ab.

Personen- oder Sachschaden durch plötzliches Herunterklappen. Körperteile oder Gegenstände, die sich beim Herunterklappen unter oder vor dem Träger befinden, können gequetscht werden.

• Vergewissern Sie sich, dass sich nichts unter dem Träger befindet.
• Achten Sie auf Ihren Körper, besonders Ihren Kopf, halten Sie einen Sicherheitsabstand ein.
• Halten Sie den Träger beim Herunterklappen am Fahrrad fest. Mit der anderen Hand drücken Sie den Hebel des Abklappmechanismus nach unten. Nun können Sie den Träger vorsichtig Absenken (Abbildung 1).

Personen- oder Sachschaden durch Heraufklappen möglich. Körperteile oder Gegenstände, die sich zwischen Träger und Fahrzeug befinden, können gequetscht werden.

• Vergewissern Sie sich, dass sich nichts zwischen Träger und Fahrzeug befindet.
• Entfernen Sie alles im Zwischenraum von Träger und Fahrzeug.

WARNUNG!

Personen- oder Sachschaden durch Verlust des Fahrradträgers während der Fahrt möglich.

Ein nicht hochgeklappter Fahrradträger kann zum Abreißen des Trägers oder der Kupplung führen.

• Klappen Sie den Träger vor der Fahrt hoch (Abbildung 2).
• Durch Anheben des Trägertisches rastet dieser wieder in die Transportposition ein.
• Zur Sicherung des Abklappmechanismus während der Fahrt hängen sie das zweite Vorhängeschloß in eine der Bohrungen am Abklappmechanismus ein.

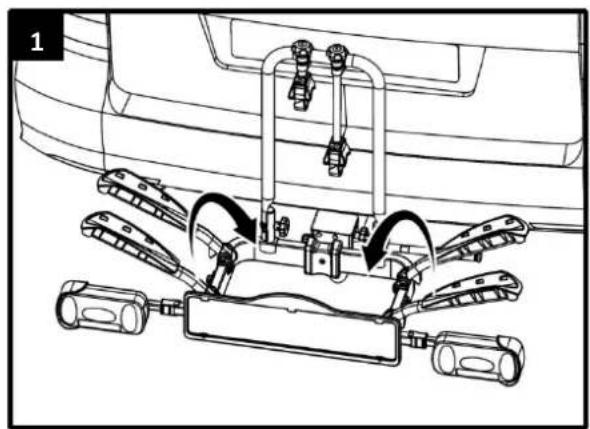

DEMONTAGE DES FAHRRADTRÄGERS

Beim Entfernen des Fahrradträgers gehen Sie anschließend in umgekehrter Reihenfolge der Montage vor:

• Klappen Sie den Fahrradträger zusammen.
• Lösen Sie den Stecker.
• Öffnen Sie den Hebel des Schnellverschlusses und heben Sie den Träger von der Kupplung ab.

WARTUNG, REINIGUNG UND PFLEGE

Prüfen Sie vor jeder Fahrt den Fahrradträger auf Verschleiß.

Insbesondere defekte Metallteile und Spannriemen müssen ausgetauscht werden.

Für den Austausch der Teile wenden Sie sich an unseren Kundenservice.

Jegliche Veränderung an Originalteilen und Materialien oder an der Konstruktion des Fahrradträgers kann die Sicherheit und Leistungsfähigkeit beeinträchtigen.

Die Stahlteile des Fahrradträgers wurden werksseitig durch eine Pulverlackbeschichtung gegen Korrosion geschützt. Ist diese Lackschicht beschädigt, sorgen Sie schnellstmöglich für eine professionelle Beseitigung des Schadens.

Der Fahrradträger kann mit einem milden Reinigungsmittel, mit warmem Wasser und/oder einem weichen Tuch gereinigt werden. Entfernen Sie vorher groben Schmutz und Staub.

Benutzen Sie keine Lösungsmittel oder ähnliche Reiniger, da diese den Fahrradträger beschädigen können.

Reinigen Sie den Fahrradträger im Küstenbereich und beim Einsatz bei Winterbedingungen regelmäßig, um Salz abzuspülen und die Haltbarkeit des Fahrradträgers zu verlängern.

Lagern Sie den Fahrradträger in längeren Zeiten ohne Benutzung (z.B. über den Winter) trocken und geschützt, um die Lebensdauer zu verlängern.

NACHSTELLEN DES SCHNELLVERSCHLUSSES

Führen Sie diese Wartung nur durch, wenn sich der Fahrradträger, wie im Kapitel „Montage des Fahrradträgers an der Anhängerkupplung“ beschrieben, nicht fest auf der Anhängerkupplung montieren lässt.

• Nehmen Sie den Fahrradträger von der Anhängerkupplung ab, wie unter „Demontage des Fahrradträgers“ beschrieben.
• Lösen Sie, wie auf der Abbildung 2 zu sehen, die Kontermutter etwas.
  • Drehen Sie die Stellschraube eine viertel Umdrehung hinein (Abbildung 2).
• Ziehen Sie die Kontermutter fest (Abbildung 3).
• Prüfen Sie, ob der Träger nun fest auf der Anhängerkupplung sitzt, wie unter „Montage des Fahrradträgers an der Anhängerkupplung“ beschrieben. Wenn nicht, wiederholen Sie die oben beschriebenen Schritte.

1

2 SW18

Dieser Fahrradträger ist mit einer Beleuchtung ausgerüstet. Die Beleuchtung wird an der Steckdose der Anhängerkupplung angeschlossen. Da verschiedene Sorten von Steckdosen im Umlauf sind, verfügt dieser Träger über einen 7 und 13 poligen Stecker (Jaeger). Dadurch ist der Träger geeignet für jede Art von Anhängerkupplungen bzw. den zugehörigen Steckdosen!

Beide Stecker befinden sich im selben Gehäuse. Auf der Steckeröffnung, die nicht benötigt wird, muss während des Betriebs die mitgelieferte Abdeckkappe angebracht werden.

Die nachfolgenden Information bezüglich der Steckerbelegung sind ausschließlich für Umrüstungen bei einem Fachbetrieb bestimmt. Eine Umrüstung durch nicht geschulte Personen ist nicht zulässig.

Universal System 7 Pin	1/L2/54G3/314/R5/58R6/547/58L	Blinker linksNebelschlußleuchteMasseBlinker rechtsSchlußleuchte rechtsBremsleuchtenSchlußleuchte linksRückfahrleuchte funktioniertnicht mit einem 7-poligenStecker	gelbblauweißgrünbraunrotschwarz
Jaeger System 13 Pin(DIN 72.570)	12345678910111213	Blinker linksNebelschlußleuchteMasseBlinker rechtsSchlußleuchte rechtsBremsleuchtenSchlußleuchte linksRückfahrleuchteNicht belegtNicht belegtNicht belegtMasseNicht belegt	geelblauwwitgroenbruinroodzwartgrijs

ENTSORGUNG

Für die Entsorgung sind die örtlichen, behördlichen Vorschriften zu beachten.

Entsorgen Sie auch die Verpackung sortenrein in den dafür vorgesehenen Sammelbehältern.

Nähere Informationen erhalten Sie bei Ihrer kommunalen Entsorgungsstelle.

EXPLOSIONSZEICHNUNG

Pos Nr.	Beschreibung	Anzahl	Maße
1	Rücklicht links	1
2	Kunststoff Scheibe	4
3	Lamphalter links	1
4	Scheibe	4	M5
5	Seegerring	4	M5
6	Selbstsichernde Mutter	4	M5
7	Radhalter	4
8	Spannband	6
9	Rahmenhalter kurz	1
10	Rahmenhalter lang	1
11	U-Beugel	1
12	Kunststoff Rändelschraube	2	M8
13	Scheibe	10	M8
14	Schloss Schraube	2	M8x60
15	Schnellkupplung Griff	1
16	Selbstsichernde Mutter	4	M8
17	Vorhängeschloss	2
18	Kunststoff Abdeckkappe V1	4
19	Inbus Schraube	4	M8x65
20	Kunststoff Abdeckkappe V2	4
21	Lamphalter rechts	1
22	Rücklicht rechts	1
23	Kunststoff Verrieglung	2
24	Feder	2
25	Kennzeichenhalter	1
26	Schraube	2
27	Kunststoff Abdeckkappe	2
28	Selbstsichernde Mutter	2	M6
29	Scheibe	6	M6
30	Inbus Schraube	2	M6x35
31	Stift	2
32	Kunststoff Klips	2
33	Grundrahmen mit Schnellkupplung (Carry basic)/Grundrahmen (Carry advanced)	1
34	Kunststoff Abdeckkappe	2
35	Schnellkupplung*	1
36	Kunststoff Abdeckkappe	1
37	Blindniete	1
38	Abklappmechanismus Hebel*	1

* Nur zutreffend für den Cordo Carry advanced (inkl. Abklappmechanismus).

CONTENTS

Foreword 42
