GEBRUIKSAANWIJZING Carry Advanced Cordo

NL: Montagehandleiding en veiligheidsvoorschriften – pagina 3

Verantwoordelijkheden m.b.t. deze gebruiksaanwijzing 4

Doelgericht en juist gebruik 4

Veiligheidsvoorschriften - Toelichting op de categorieën 5

Technische specificaties 6

Veiligheidsvoorschriften 7

Geleverde onderdelen 9

Voorbereiding bij eerste gebruik 9

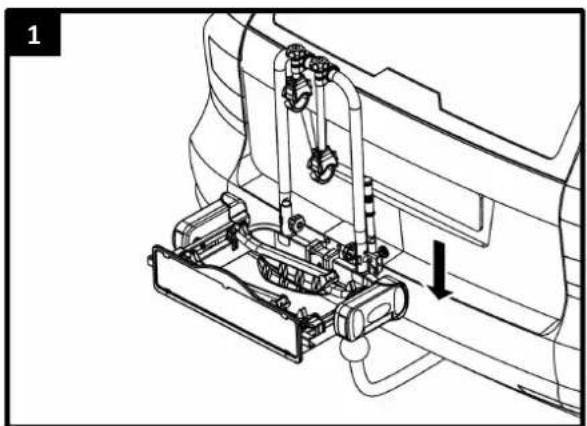

Montage van de fietsendrager op de trekhaak 11

Fietsen op de fietsendrager plaatsen 14

Fietsendrager kantelen, toegang tot de bagageruimte 15

Demontage van de fietsendrager 17

Reiniging en onderhoud 17

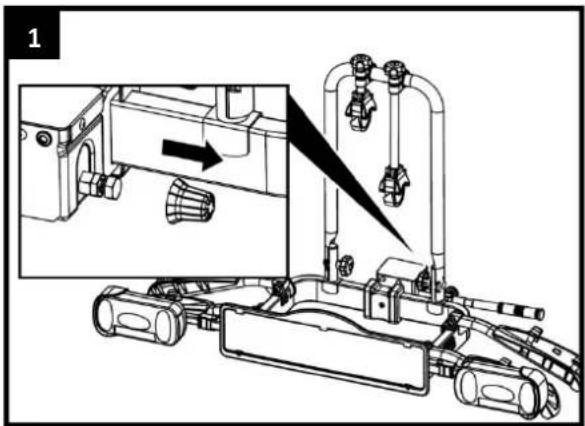

Het afstellen van de snelkoppeling 18

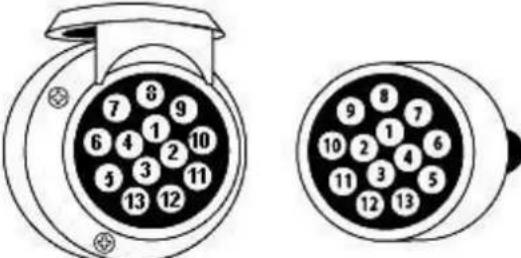

7/13 polige stekker 19

Verwijdering 19

Overzicht onderdelen (explosietekening) 20

Overzicht onderdelen (tabel) 21

VOORWOORD

De Cordo Carry basic/advanced fietsendrager maakt deel uit van de familie van fietsendragers gefabriceerd door AGU BV.

Deze gebruiksaanwijzing helpt u bij een juiste doelmatige en veilige montage van de fietsendrager.

VERANTWOORDELIJKHEDEN M.B.T DEZE GEBRUIKSAANWIJZING

Ieder persoon die deze fietsendrager monteert, schoonmaakt, verhandelt wordt geacht van de volledige inhoud van deze gebruiksaanwijzing kennis te hebben genomen en deze te hebben begrepen.

Berg deze gebruiksaanwijzing veilig en binnen handbereik op.

Bij verkoop of uitlenen van de fietsendrager deze gebruiksaanwijzing meegeven.

De fietsendrager Cordo Carry basic/advanced kan worden gebruikt voor het vervoer van maximaal twee fietsen.

De fietsendrager mag uitsluitend worden gemonteerd op trekhaken die aan de eisen veldoen zoals die staan beschreven onder "Vereisten trekhaak". Bovendien mag in geen geval de maximum toegestane belasting van de fietsendrager worden overschreden.

Een doelmatig gebruik kan niet zonder het naleven van alle informatie in deze gebruiksaanwijzing en in het bijzonder de naleving van de veiligheidsmaatregelen. Elk ander gebruik van de fietsendrager kan worden beschouwd als oneigenlijk gebruik en kan lichamelijk letsel of materiële schade tot gevolg hebben. AGU BV aanvaardt geen enkele aansprakelijkheid voor eventuele schade veroorzaakt door oneigenlijk gebruik of misbruik van de fietsendrager.

VEILIGHEIDSVOORSCHRIFTEN - TOELICHTING OP DE CATEGORIEËN

In deze gebruiksaanwijzing zijn de veiligheidsvoorschriften in de volgende categorieën onderverdeeld:

WAARSCHUWING!

Het oplopen van lichamelijk letsel is mogelijk:

Aanwijzingen met het woord WAARSCHUWING! waarschuwen voor een mogelijk dreigend gevaar. Als dit gevaar niet wordt gemeden, kan dit de dood of lichamelijk letsel tot gevolg hebben.

VOORZICHTIG!

Het oplopen van lichamelijk letsel of het ontstaan van materiële schade zijn mogelijk:

Aanwijzingen met het woord VOORZICHTIG! waarschuwen voor een mogelijk dreigend gevaar. Als dit gevaar niet wordt gemeden, kan dit geringe of op kleine schaal lichamelijk letsel tot gevolg hebben. Het product of iets anders in de directe omgeving kunnen ernstig worden beschadigd.

LET OP!

Het oplopen van lichamelijk letsel of het ontstaan van materiële schade zijn mogelijk:

Aanwijzingen met de woorden LET OP! waarschuwen voor een mogelijk schadelijke situatie. Als deze schadelijke situatie niet gemeden wordt, kan het product of iets anders in de directe omgeving worden beschadigd.

ADVIES

Overige adviezen:

Handige tip. Vergemakkelijkt het gebruik of installatie van het product of heeft als doel om te komen tot een beter begrip.

Een herhaaldelijk gebruikt veiligheidssymbool treedt niet in de plaats van dit veiligheidsvoorschrift. Lees daarom eerst het veiligheidsvoorschrift en volg deze precies op.

TECHNISCHE SPECIFICATIES

	Cordo Carry basic	Cordo Carry advanced
Artikelnummer	91744	91745
Kantelbaar	Nee	Ja
Materiaal	Staal/kunststof	Staal/kunststof
Eigen gewicht	13kg	13,5kg
Laadvermogen (max.)	50kg	50kg

De fietsendrager is geschikt voor het vervoeren van maximaal twee fietsen. Let op de maximaal toelaatbare kogeldruk. U kunt deze vinden op het typeplaatje van de trekhaak van uw auto (bij de meeste auto's is deze 75kg). Het totale gewicht van de drager inclusief de fietsen mag niet hoger zijn dan de maximaal toelaatbare kogeldruk van de trekhaak.

Cordo Carry basic:

Maximale kogeldruk	Gewicht fietsendrager	Max. belasting
50kg	13kg	37kg
60kg	13kg	47kg
75kg	13kg	Max. 50kg
90kg	13kg	Max. 50kg

Lichamelijk letsel kan worden opgelopen door het breken van de trekhaak. Door het monteren van de fietsendrager op een trekhaak van te zwak materiaal zou de trekhaak kunnen breken.

• Monteer de fietsendrager alleen op een trekhaak van staal soort St52, gietijzer soort GG52 of betere kwaliteit.
• Monteer de fietsendrager nooit op een trekhaak gemaakt van aluminium of soortgelijke lichte materialen en kunststof.
• Monteer de fietsendager alleen op een personenauto trekhaak.

Monteer de fietsendrager alleen op trekhaken, die de volgende eigenschappen bezitten:

Materiaal: min. staal of gietijzer St52 of GG52

D-waarde: >7,6 kN

Let op het advies van de fabrikant van de trekhaak.

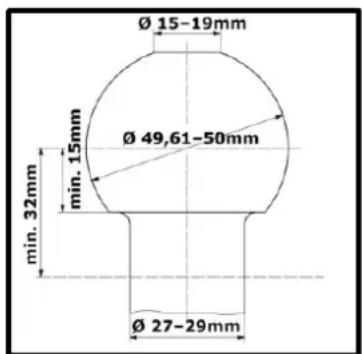

Ø 15-19mm Ø 49,61-50mm min. 32mm min. 15mm Ø 27-29mm

VEILIGHEIDSVOORSCHRIFTEN

Volg nauwkeurig de gebruiksaanwijzing met de daarin staande instructies. Als u de instructies niet opvolgt, kan dit leiden tot lichamelijk letsel of materiële schade.

Weet u niet zeker of u de montage van de fietsendrager op een juiste wijze hebt uitgevoerd, vraag dan uw leverancier of de fabrikant om nadere informatie. Noch de fabrikant, of leveranciers zijn aansprakelijk voor schade veroorzaakt die op ondeskundig gebruik of op een ondeskundige montage zijn terug te voeren.

Controleer de fietsendrager en de daarbij behorende lading regelmatig! U bent daartoe juridisch verplicht en u wordt in geval van schade aansprakelijk gesteld!

ADVIES

Bij het rijden met een gemonteerde fietsendrager, zijn de wettelijke vereisten voor het vervoer van goederen achter uw motorvoertuig van toepassing.

WAARSCHUWING!

Lichamelijk letsel of materiële schade veroorzaakt door een veranderd gedrag van een motorvoertuig.

Het rijden met een fietsendrager beïnvloedt de rijeigenschappen van uw motorvoertuig.

• Pas uw rijsnelheid aan het nieuwe gedrag van het motorvoertuig.
  • Rijd nooit sneller dan 120 km/h.
• Vermijd plotselinge of trekkende stuurbewegingen.
• Let erop dat uw motorvoertuig langer is dan normaal.

WAARSCHUWING!

Lichamelijk letsel of materiële schade veroorzaakt door overbelading. Overschrijding van de maximum belastbaarheid van de fietsendrager, overschrijding van de maximum toegestane kogeldruk van de trekhaak en overschrijding van het maximum toegestane totaal gewicht van uw motorvoertuig kunnen tot ernstige ongevallen leiden.

- Let op! Houd u onvoorwaardelijk aan de wettelijke vereisten inzake maximum lading, toegestane kogeldruk en toegestaan totaal gewicht van uw motorvoertuig. Overschrijd deze vereisten niet.

WAARSCHUWING!

Lichamelijk letsel of materiële schade veroorzaakt door het verlies van fietsen.

Het rijden zonder spanbanden kan leiden tot ongelukken.

• Controleer voor het begin van iedere rit de goede staat en stevigheid van de spanband om de fietsframes en de framehouders van de fietsendrager.
• Controleer voor het begin van iedere rit de goede staat en stevigheid van de beide spanbanden om het voor- en achterwiel van de fiets(en).
• Trek de spanbanden eventueel na.
• Controleer voor het begin van iedere rit, of de gebruikte spanbanden onbeschadigd en niet versleten zijn.

- Beschadigde of versleten spanbanden moeten voor het begin van de rit worden vervangen voor onbeschadigde spanbanden. Alleen spanbanden die door AGU BV zijn toegestaan, mogen worden gebruikt.

WAARSCHUWING!

Lichamelijk letsel of materiële schade veroorzaakt door niet juist gemonteerde fietsendrager.

Het rijden met een gekantelde of ineenvouwen fietsendrager kan tot ongevallen leiden.

De beweegbare onderdelen van de fietsendrager zijn in niet volledig gemonteerde positie een bron van gevaar.

• Haal de fietsendrager van het motorvoertuig als u die niet nodig heeft.
• Rijd nooit met een gekantelde of ineenvouwen fietsendrager.

WAARSCHUWING!

Lichamelijk letsel of materiële schade veroorzaakt door overhangende onderdelen.

Over het uiteinde van het motorvoertuig dan wel over het uiteinde van de fietsendrager hangende onderdelen kunnen tijdens het rijden lichamelijk letsel of materiële schade veroorzaken.

- Monteer alleen onderdelen die niet over het uiteinde van het voertuig uitsteken.

WAARSCHUWING!

Lichamelijk letsel of materiële schade veroorzaakt door dekzeilen.

Dekzeilen verhogen de luchtweerstand. Zij kunnen losraken en rondvliegen, wat tot ernstige ongevallen kan leiden.

- Gebruik geen dekeilen of andere soorten afdekking.

WAARSCHUWING!

Lichamelijk letsel of materiële schade veroorzaakt door het verlies van de fietsendrager.

De fietsendrager gaat na bevestiging en na een paar gereden kilometers pas echt goed vastzitten op de trekhaak.

- Controleer na een paar kilometer de bevestiging van de fietsendrager op het goed vastzitten op de trekhaak.

- Zet de fietsendrager opnieuw vast indien deze (te) los op de trekhaak zit.

WAARSCHUWING!

Lichamelijk letsel of materiële schade veroorzaakt door het afbreken van de fietsendrager.

Door met de fietsendrager in ruw terrein te rijden kan deze afbreken. Gebruik de fietsendrager niet in ruw terrein.

Alleen geschikt voor gebruik op een personenauto trekhaak.

LET OP!

Materiële schade veroorzaakt door het openen van de achterklep of kofferdeksel.

De achterklep of kofferdeksel kunnen beschadigd worden als zij in aanraking komen met de op de trekhaak aangebrachte fietsendrager.

- De elektrisch bedienbare achterklep uitschakelen en deze met de hand bedienen.

- Kantel de fietsendrager weg voordat de achterklep of kofferdeksel wordt geopend.

LET OP!

Materiële schade veroorzaakt door hete uitlaatgassen.

Als het uiteinde van de uitlaat zich in de buurt van de fietsendrager of fietsen bevindt, kunnen deze hierdoor worden beschadigd.

- Gebruik indien nodig een uitlaatsierstuk met bocht.

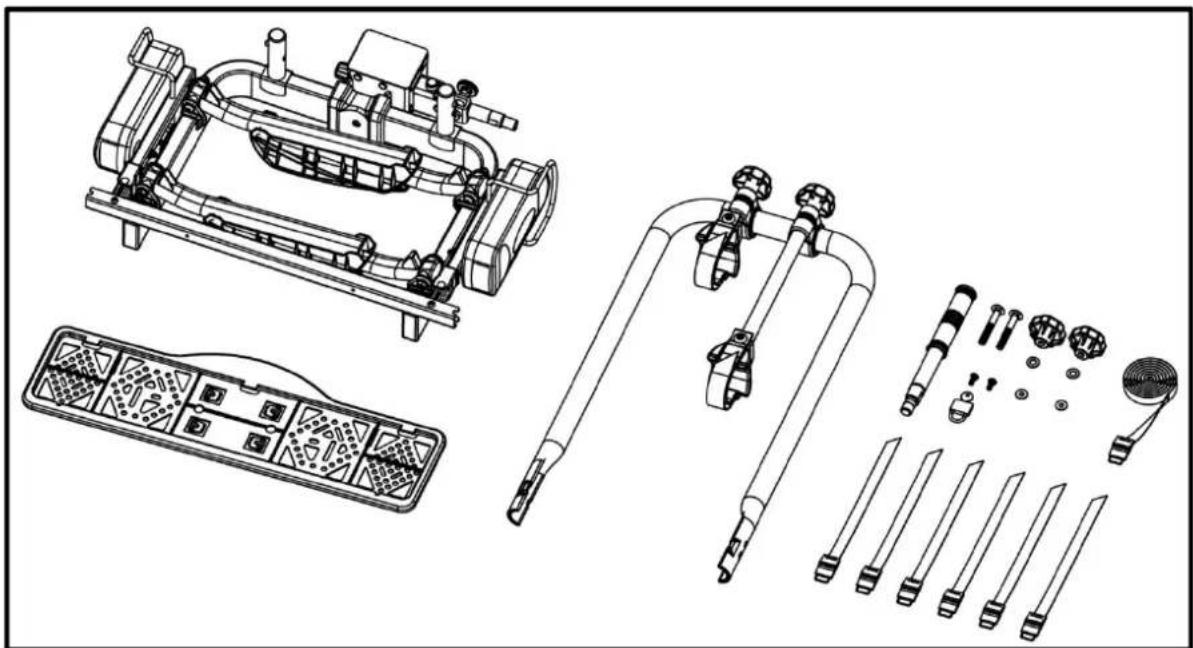

GELEVERDE ONDERDELEN

De fietsendrager moet nog afgemonteerd worden.

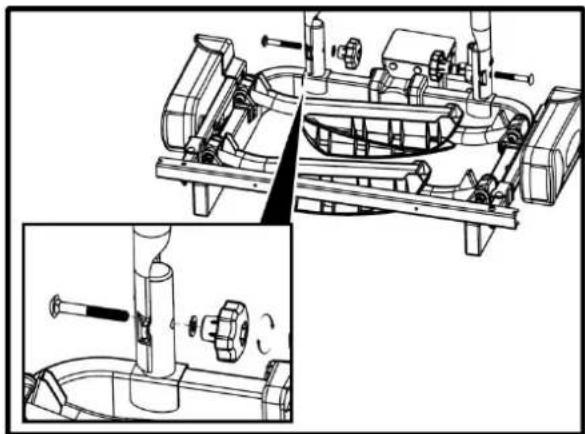

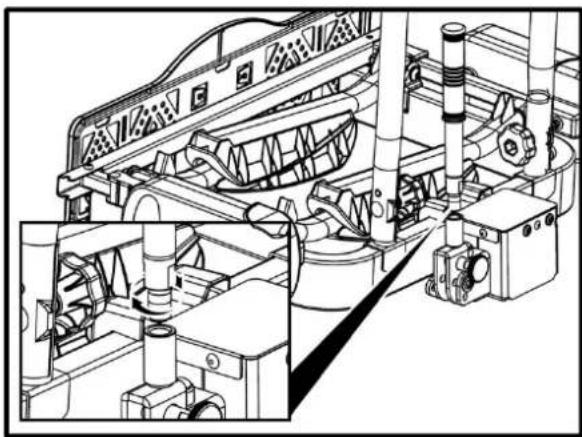

De U-beugel:

Schuif de U-vormige beugel tegen de buitenkant van de U-beugelhouders op het binnenframe. Bevestig deze U-vormige beugel met de bijgeleverde slotbouten (M8x60), sluitringen en kunststof draaiknoppen. Zorg dat de draaiknop aan de binnenkant zit.

Let op: u dient de beide knoppen stevig aan te draaien zodat de beugel goed op zijn plaats komt.

Draai het handvat van de snelkoppeling stevig vast in de hendel van de snelkoppeling. Gebruik eventueel een steeksleutel.

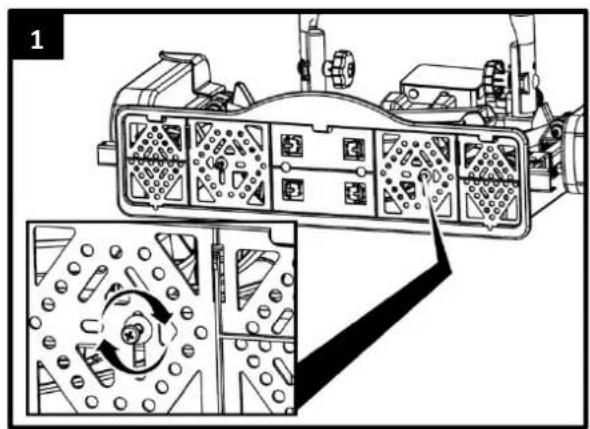

De kentekenplaathouder en kentekenplaat:

Draai de schroefjes voor het monteren van de kentekenplaathouder uit de rail en monteer vervolgens ook de kentekenplaathouder aan de rail. De kentekenplaathouder moet op gelijke hoogte (of net iets erboven) als de verlichting liggen.

Plaats vervolgen de kentekenplaat in de kentekenplaathouder. De twee bevestigingsclipjes voor het bevestigen van de kentekenplaat zijn uitdrukbaar en bevinden zich in de kentekenplaathouder (zie afbeelding 2).

Parkeer uw voertuig op een vlakke ondergrond en trek de handrem aan.

WAARSCHUWING!

Lichamelijk letsel of materiële schade veroorzaakt door een beschadigde fietsendrager.

Beschadigingen aan de fietsendrager bijvoorbeeld verbogen onderdelen, breuken of krassen sluiten een veilig gebruik van de fietsendrager uit.

• Monteer de fietsendrager niet als deze beschadigd is.
• Ga dan te werk zoals beschreven onder het hoofdstuk "Onderhoud".

WAARSCHUWING!

Lichamelijk letsel of materiële schade veroorzaakt door het verliezen van de fietsendrager tijdens het rijden.

Een onjuiste of gebrekkige verbinding tussen fietsendrager en trekhaak kan leiden tot het losraken van de fietsendrager.

• Vervang een beschadigde trekhaak.

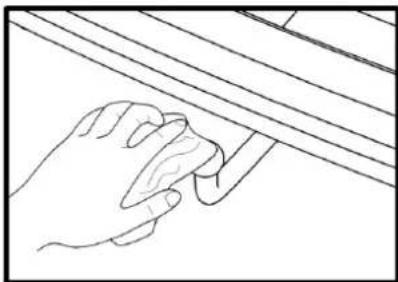

- Reinig de knop van de trekhaak van vuil, stof of vet.

Op de knop van trekhaken bevinden zich vaak verfresten. Voor een zo goed mogelijke verbinding van de fietsendrager moeten deze verfresten voorzichtig worden verwijderd. Volg de aanwijzingen op van de fabrikant van de trekhaak.

Lichamelijk letsel of materiële schade veroorzaakt door een ongezekerde fietsendrager.

Als de fietsendrager met de hendel van de snelkoppeling niet wordt gezekerd, dan kan de fietsendrager tijdens het rijden los raken.

- Sluit de fietsendrager af.

- Controleer of u de hendel hebt afgesloten en of u de sleutel hebt verwijderd. Door het afsluiten voorkomt u een eventuele diefstal van de fietsendrager.

WAARSCHUWING!

Lichamelijk letsel of materiële schade veroorzaakt door verlies van de fietsendrager tijdens het rijden.

Een losse verbinding tussen de fietsendrager en de trekhaak kan leiden tot het losraken van de fietsendrager

- Controleer de fietsendrager op een veilige bevestiging.

- Herhaal bij een los zittende snelkoppeling de voorgaande stappen in deze gebruiksaanwijzing. Mocht er geen verbetering optreden, dan moet eventueel de snelkoppeling opnieuw worden afgesteld. Zie onder het hoofdstuk "Het afstellen van de snelkoppeling".

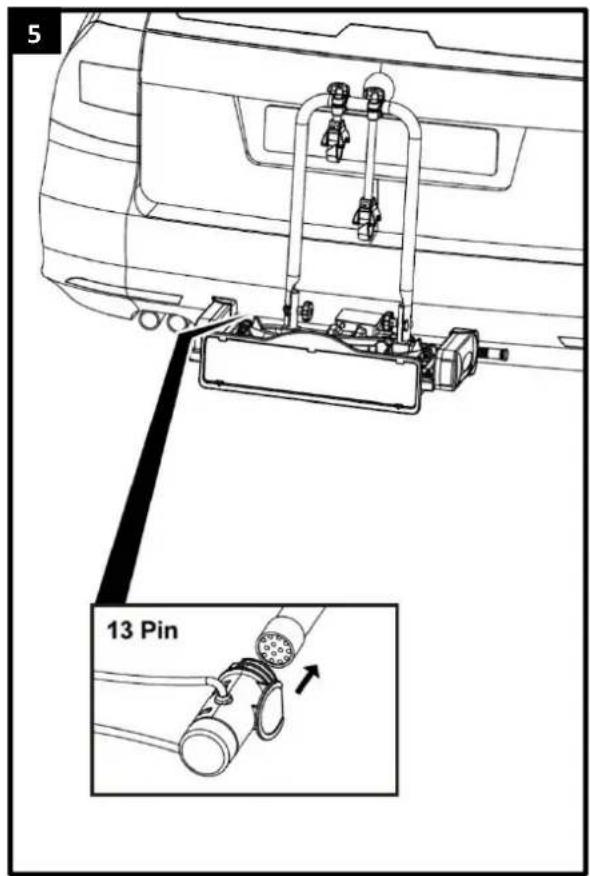

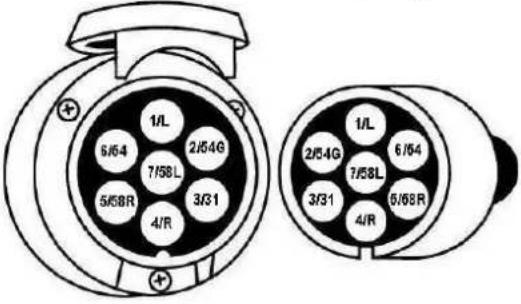

5 13 Pin

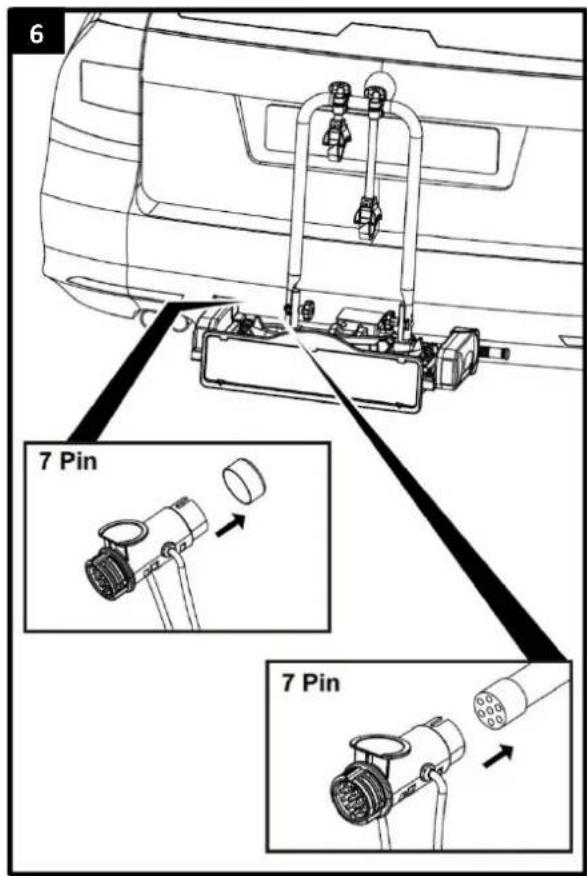

6 7 Pin 7 Pin

WAARSCHUWING!

Lichamelijk letsel door het niet opgemerkt worden van andere verkeersdeelnemers.

Rijden zonder een goed functionerend verlichtingssysteem kan tot ongevallen leiden.

• Controleer voor het begin van iedere rit de juiste werking van de verlichting van de fietsendrager.
• Vervang in het voorkomende geval defecte lampjes.
• Controleer de verbinding tussen de stekker van de fietsendrager en de contactdoos aan de trekhaak.

Lichamelijk letsel of materiële schade veroorzaakt door rondvliegende onderdelen.

Niet stevig vastgeschroefde onderdelen van fietsen kunnen door de hoge luchtweerstand en trillingen losraken en medeweggebruikers in gevaar brengen.

- Verwijder alle niet vast op de fiets aangebrachte onderdelen, bijvoorbeeld fietspompen, fietstassen, navigatieapparatuur, batterijen of accu's.

ADVIES

Om het rijgedrag van uw motorvoertuig zo goed mogelijk te houden, wordt geadviseerd om de zwaarste fiets als eerste op de fietsendrager te plaatsen. Bovendien dient u, als u slechts één fiets op de fietsendrager vervoert, deze fiets op de plaats die zich het dichtst bij de achterzijde van uw voertuig bevindt, te plaatsen.

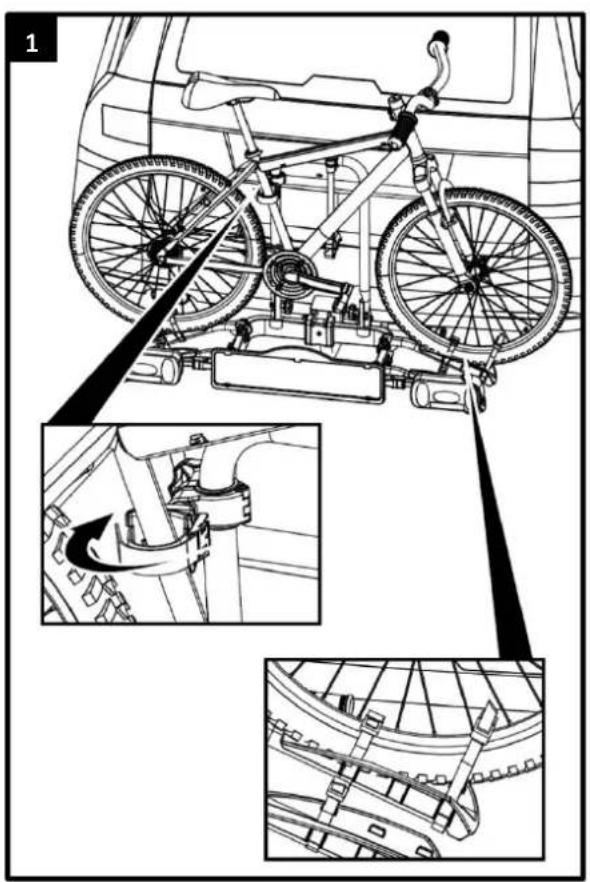

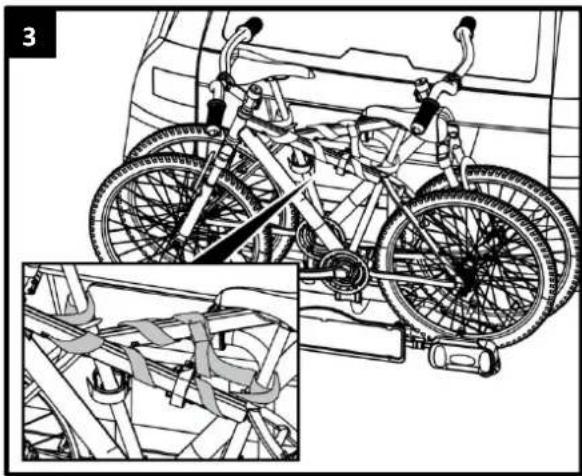

ADVIES

De framehouder is flexibel op fiets te positioneren. Probeer de eerste keren welke positie in uw situatie het best werkt (en meest stabiele bevestiging is). Hoe hoger de framehouder aan fiets bevestigd is, hoe stabieler de fiets staat.

Lichamelijk letsel of materiële schade veroorzaakt door het verlies van fietsen.

Rijden zonder spanbanden kan tot ongevallen leiden.

• Controleer voor het begin van iedere rit de goede staat en stevigheid van de spanband om de fietsframes en de framehouders van de fietsendrager (zie stap 3).
• Controleer voor het begin van iedere rit de juiste en zo stevig mogelijke bevestiging achterwiel van de fiets(en).
• Trek de spanbanden in voorkomende gevallen na.
• Controleer voor het begin van iedere rit of de spanbanden onbeschadigd en niet versleten zijn.
• Beschadigde of versleten spanbanden moeten voor het begin van iedere rit worden vervangen door onbeschadigde spanbanden. Alleen spanbanden die door AGU BV zijn toegestaan, mogen worden gebruikt.

Lichamelijk letsel of materiële schade veroorzaakt door het verlies van een fiets tijdens het rijden.

Een te losse bevestiging tussen de fietsendrager en een fiets kan er toe leiden tot het verlies van een fiets met alle gevolgen van dien.

• Controleer de fietsen op een veilige en goede bevestiging.
• Bij een te losse bevestiging herhaal de stappen van dit hoofdstuk.

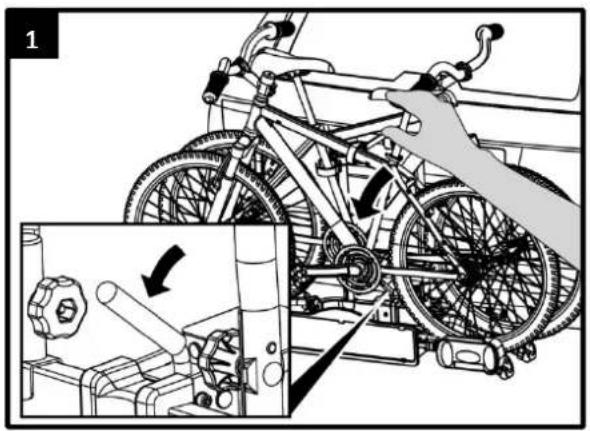

FIETSENDRAGER KANTELEN, TOEGANG TOT DE BAGAGERUIMTE

Alleen van toepassing voor de Cordo Carry advanced (incl. kantelmechanisme).

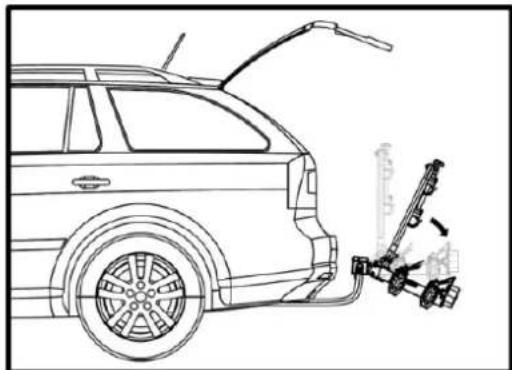

LET OP!

Materiële schade veroorzaakt door het openen van de achterklep of kofferdeksel.

De achterklep of kofferdeksel kunnen in aanraking komen met de fietsendrager en beschadigen.

• Een elektrisch bedienbare achterklep uitschakelen en handmatig bedienen.
• Kantel de fietsendrager voor het openen van de achterklep of kofferdeksel.

Lichamelijk letsel of materiële schade veroorzaakt door het plotseling kantelen van de fietsendrager.

Lichaamsdelen of voorwerpen die zich tijdens het kantelen voor of onder de fietsendrager bevinden, kunnen verwondingen oplopen of beschadigd raken.

• Zorg ervoor dat zich niets onder de fietsendrager bevindt.
• Let op uw eigen lichaam in het bijzonder uw hoofd; blijf op veilige afstand staan.
• Houd met een hand de U-beugel of fietsen vast, zodat de drager niet ongecontroleerd neerklappen kan. Met de andere hand beweegt u de hendel van het kantelmechanisme omlaag om deze te ontgrendelen. Nu kan de drager rustig gekanteld worden (zie afbeelding 1).

Lichamelijk letsel of materiële schade veroorzaakt door het opklappen van de fietsendrager is mogelijk.

Lichaamsdelen of voorwerpen, die zich tussen de fietsendrager en het voertuig bevinden, kunnen verwondingen oplopen of beschadigd raken.

• Zorg ervoor dat er zich niets tussen de fietsendrager en het voertuig bevindt.
• Verwijder alles dat zich in de ruimte tussen de fietsendrager en het voertuig bevindt.

WAARSCHUWING!

Lichamelijk letsel of materiële schade veroorzaakt door het verlies van de fietsendrager is mogelijk tijdens het rijden.

Het rijden met een niet terug gekantelde fietsendrager kan er toe leiden dat de fietsendrager en / of de trekhaak afbreken.

• Kantel de fietsendrager terug (omhoog) voordat u gaat rijden (zie afbeelding 2).
• Door het omhoog duwen van de complete drager vergrendelt het kantelmechanisme weer (u hoort een klik). De hendel staat weer in de meest verticale positie.
• Sluit vervolgens het kantelmechanisme systeem af met het hangslotje.

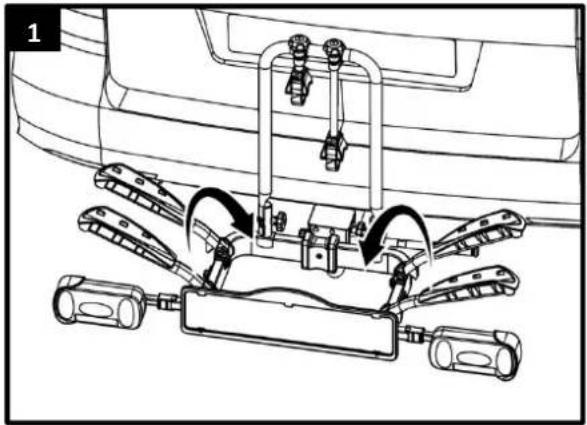

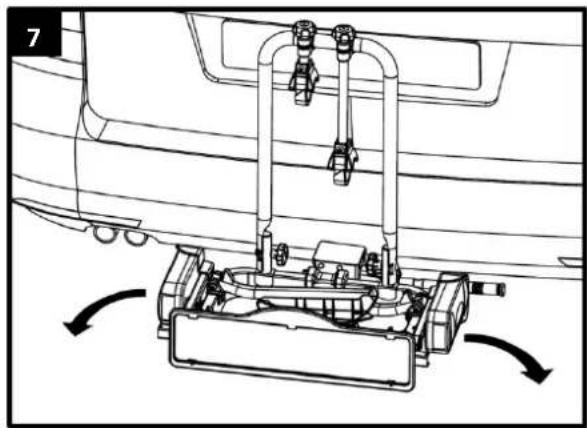

DEMONTAGE VAN DE FIETSENDRAGER

Het demonteren van de fietsendrager gebeurt in de omgekeerde volgorde van het monteren van de fietsendrager:

• Klap fietsendrager samen.
  • Haal verlichtingskabel los.
• Ontgrendel de snelkoppeling hendel en haal de drager van de trekhaak.

Controleer voor iedere rit de fietsendrager op slijtage.

Vooral defecte metalen onderdelen en spanbanden moeten worden vervangen.

Neem contact op met onze klantenservice voor de vervanging van onderdelen.

Elke wijziging aan originele onderdelen en materialen of aan de constructie van de fietsendrager kunnen de veiligheid en effectief gebruik nadelig beïnvloeden.

De stalen onderdelen van de fietsendrager zijn in de fabriek van een poedercoating voorzien om corrosie tegen te gaan. Als deze beschermlaag is beschadigd, dan dient de schade zo snel mogelijk op professionele wijze te worden hersteld.

De fietsendrager kan met een zacht wasmiddel, warm water en / of een zachte doek worden schoongemaakt. Verwijder voordien grof vuil en stof.

Gebruik geen oplosmiddelen of soortgelijke reinigingsmiddelen; deze kunnen de fietsendrager beschadigen.

Indien van de fietsendrager in het kustgebied of tijdens de winter gebruik wordt gemaakt, maak deze dan regelmatig schoon. Door het zout af te spoelen verlengt u de levensduur van de fietsendrager.

Bewaar de fietsendrager, indien deze langere periodes buiten gebruik is, (bijvoorbeeld tijdens de winder) droog en afgedekt, om de levensduur te verlengen.

AFSTELLEN VAN DE SNELKOPPELING

Voer dit onderhoud alleen uit als de fietsendrager, zoals beschreven in hoofdstuk "Montage van de fietsendrager op de trekhaak", zich niet vast genoeg op de trekhaak laat monteren.

• Haal de fietsendrager van de trekhaak zoals dit onder "Demontage van de fietsendrager" is omschreven.
• Draai de contramoer iets losser (zie stap 2).
• Draai de stelbout een kwartslag vaster (zie stap 2).
• Draai de contramoer weer vast (zie stap 3).
• Controleer of de fietsendrager nu wel genoeg vastzit op de trekhaak, zoals beschreven onder "Montage van de fietsendrager op de trekhaak". Zo niet, herhaal de boven omschreven stappen.

Deze fietsendrager is uitgerust met verlichting. Deze verlichting kan aangesloten worden op de trekhaak stekkerdoos van uw auto. Aangezien er meerdere soorten stekkers in omloop zijn, heeft deze drager de keuze uit de gebruikelijke 7polige stekker en de 13polige stekker (Jaeger). Hierdoor is de drager geschikt voor elke trekhaak!

Beide stekkers zitten verwerkt in één behuizing. Over de stekker die niet gebruikt wordt, moet het bijgeleverde afdekkapje gedaan worden.

Deze informatie is uitsluitend bestemd voor een gespecialiseerd bedrijf, die voor het ombouwen van een elektrische installatie kan zorgdragen. Het is niet toegestaan deze ombouw door ongetrainde personen te laten uitvoeren.

Universeel systeem 7 polig	1/L2/54G3/314/R5/58R6/547/58L	Richtingaanwijzer linksMistachterlichtMassaRichtingaanwijzer rechtsAchterlicht rechtsRemlichtenAchterlicht linksHet achteruitrijlicht werkt niet via de 7-polige stekker!	geelblauwwitgroenbruinroodzwart
Jaeger systeem 13 polig(DIN 72.570)	12345678910111213	Richtingaanwijzer linksMistachterlichtMassaRichtingaanwijzer rechtsAchterlicht rechtsRemlichtenAchterlicht linksAchteruitrijlichtNiet in gebruikNiet in gebruikNiet in gebruikMassaNiet in gebruik	geelblauwwitgroenbruinroodzwartgrijs

VERWIJDERING

Voor de vernietiging moeten de voorschriften van de plaatselijke overheid in acht worden genomen.

Verwijder ook de verpakking gesorteerd op de diverse gebruikte materialen in de daarvoor bestemde afvalcontainers.

Voor meer informatie kunt u contact opnemen met uw gemeentelijk afvalbedrijf.

EXPLOSIETEKENING

Pos nr.	Omschrijving	Aantal	Maat
1	Achterlicht links	1
2	Kunststof ring	4
3	Lamphouder links	1
4	Sluitring	4	M5
5	Veerring	4	M5
6	Zelfborgende moer	4	M5
7	Wielhouder	4
8	Kunststof wielhouder spanband	6
9	Korte framehouder	1
10	Lange framehouder	1
11	U-beugel	1
12	Kunststof draaiknop	2	M8
13	Sluitring	10	M8
14	Slotbout	2	M8x60
15	Snelkoppeling handvat	1
16	Zelfborgende moer	4	M8
17	Hangslotje	2
18	Kunststof afdekkapje V1	4
19	Inbusbout	4	M8x65
20	Kunststof afdekkapje V2	4
21	Lamphouder rechts	1
22	Achterlicht rechts	1
23	Kunststof vergrendeling	2
24	Veer	2
25	Kentekenplaathouder	1
26	Schroefje	2
27	Kunststof afdekkap	2
28	Zelfborgende moer	2	M6
29	Sluitring	6	M6
30	Inbusbout	2	M6x35
31	Pin	2
32	Kunststof klipje	2
33	Basisframe met snelkoppeling (Carry basic)/Basisframe (Carry advanced)	1
34	Kunststof afdekkap	2
35	Snelkoppeling*	1
36	Kunststof afdekkap	1
37	Popnagel	1
38	Kantelmechanisme hendel*	1

* Alleen van toepassing voor de Cordo Carry advanced (incl. kantelmechanisme)

INHALT

Vorwort 23
