Kenmerken	Details
Producttype	Compressor
Voedingsspanning	400V
Vermogen	Niet gespecificeerd
Luchtdebiet	Niet gespecificeerd
Maximale druk	Niet gespecificeerd
Afmetingen	Niet gespecificeerd
Gewicht	Niet gespecificeerd
Aangeraden gebruik	Industrile en professionele toepassingen
Onderhoud	Regelmatig oliepeil controleren en filters reinigen
Veiligheid	Gebruik persoonlijke beschermingsmiddelen (PBM) tijdens gebruik
Garantie	Niet gespecificeerd
Aanvullende informatie	Raadpleeg de gebruikershandleiding voor gedetailleerde instructies

Veelgestelde vragen - K 100450 400V Airpress

Hoe start ik de Airpress K 100450 400V compressor?

Zorg ervoor dat de compressor correct is aangesloten op een 400V stroombron. Controleer of de tank gevuld is met olie en de kleppen openstaan. Druk op de startknop.

Wat moet ik doen als de compressor niet start?

Controleer of de stroomvoorziening correct is en de zekering niet is doorgebrand. Zorg er ook voor dat de luchttank vol is en alle veiligheidsvoorzieningen aanwezig zijn.

Hoe stel ik de uitgangsdruk van de compressor in?

Gebruik de manometer om de huidige druk te controleren. Stel de uitgangsdruk in met de drukregelaar op het bedieningspaneel totdat de gewenste druk is bereikt.

Wat moet ik doen als de compressor te warm wordt?

Schakel de compressor onmiddellijk uit en laat hem afkoelen. Controleer het oliepeil en zorg ervoor dat de ventilatieopeningen niet geblokkeerd zijn.

Hoe voer ik regelmatig onderhoud uit aan de compressor?

Controleer regelmatig het oliepeil, reinig de luchtfilters en controleer de elektrische aansluitingen. Vervang de olie elke 500 gebruiksuren of volgens de aanbevelingen van de fabrikant.

Waar kan ik reserveonderdelen vinden voor de Airpress K 100450 400V compressor?

Reserveonderdelen kunnen worden besteld bij de erkende Airpress-leverancier of op hun officiële website. Zorg dat u het modelnummer bij de hand heeft.

De compressor maakt een ongewoon geluid, wat moet ik doen?

Controleer de bevestigingen en bewegende delen op eventuele schade. Als het geluid aanhoudt, wordt het aangeraden een professional te raadplegen voor een grondige diagnose.

Wat is het geluidsniveau van de Airpress K 100450 400V compressor?

Het geluidsniveau is ongeveer 75 dB(A) tijdens normaal gebruik. Het wordt aanbevolen gehoorbescherming te gebruiken tijdens het bedienen.

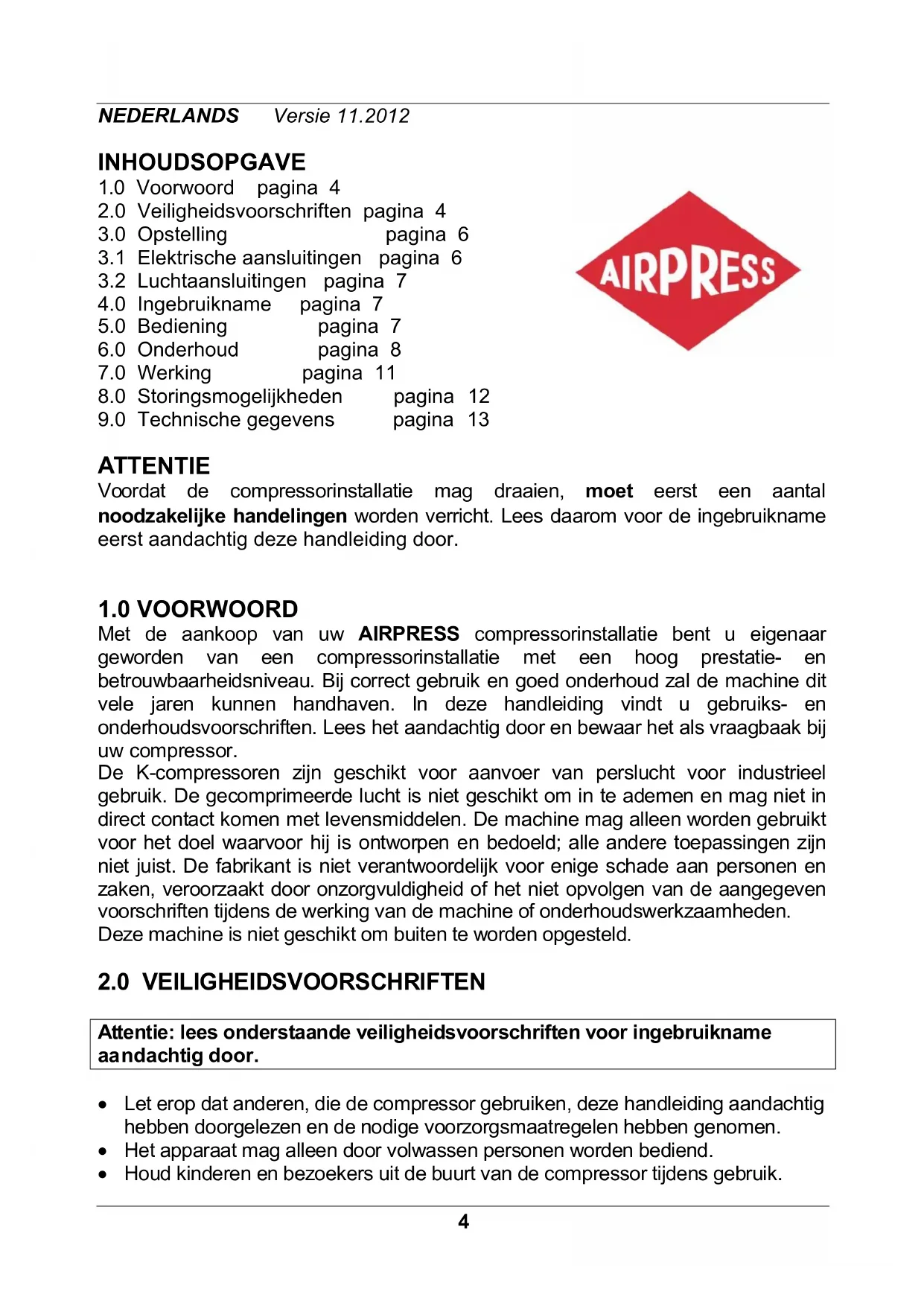

GEBRUIKSAANWIJZING K 100450 400V Airpress

Lees deze handleiding voor ingebruikname aandachtig door.

1.0 Voorwoord page 4
2.0 Veiligheidsvoorschriften pagina 4
3.0 Opstelling pagina 6
3.1 Elektrische aansluitingen pagina 6
3.2 Luchtaansluitingen pagina 7
4.0 Ingebruikname pagina 7
5.0 Bediening pagina 7
6.0 Onderhoud pagina 8
7.0 Werking pagina 11
8.0 Storingsmogelijkheden pagina 12
9.0 Technische gegevens pagina 13

ATTENTIE

Voordat de compressorinstallatie mag draaien, moet eerst een aantaloodzakelijk handelingen worden verricht. Lees waarom voor de ingebruiknameeerst aandachtig deze handleiding door.

1.0 VOORWOORD

Met de aankoop van uw AIRPRESS compressorinstallatie bent u eigenaar geworden van een compressorinstallatie met een hoog prestatie- en betrouwbaarheidsniveau. Bij correct gebruik en goed onderhoud za de machine dit vele jaren können handhaven. In deze handleiding vindt u gebruiks- en onderhoudsvoorschriften. Lees het aandachtig door en bewaar het als vraagbaak bij uw compressor.

De K-compressoren zijn geschikt voor aanvoer van perslucht voor industrieel gebruik. De gecomprimeerde lucht is Niet geschikt om in te ademen en mag nicht in direct contact komen met levensmiddelen. De machine mag alleen worden gebruikt voor het doel waarvoor hij is ontworpen en bedoeld; alle andere toepassingen zijn nicht juist. De fabrikant is Niet verantwoordelijk voor enige schade aan Personen en zaken,veroorzaakt door onzorgvuldigkeit of het nicht opvolgen van de aangegeven voorschriftenijdens de werking van de machine of onderhoudswerkzaamheden.

Deze machine is nicht geschickt om buiten te worden opgesteld.

2.0 VEILIGHEIDSVOORSCHRIFTEN

Attentie: lees onderstaande veiligheidsvoorschriften voor ingebruikname aandachtig door.

• Let erop dat anderen, die de compressor gebruiken, denen handleiding aandachtig hebben doorgelezen en de nodige voorzorgsmaatregelen hebben genomen.
• Het apparaat mag alleen door volwassen Personen worden bediend.

• Houd kinderen en bezoekersuit de buurt van de compressor tijdens gebruik.

• We es voorzichtig bij het gebruik van perslucht. Richt de luchtstroom nooit op mensen of dieren. Gebruik de perslucht Niet om kleding schoon te makeen.

• Perslucht is nicht geschickt om in te ademen.
• Draag geen wijde, loshangende kleding die in de bewegende delen vast kan komen te zitten. Draagijdens gebruik bij voorkeur een veiligheidsbril, veiligheidsschoenen of schoenen met profielzolen en bedek langhaar met een haarnet om te voorkomen dat hethaar in de machine vastkomt te zitten.
• Gebruik de compressor uitsluitend in een droge, goed geventileerde omgeving met schone lucht en stel de machine Niet bloot aan regen.
• Plaats de compressor op een voldoende draagkrachtige, vlakke vloer, zodat alle daartoe bestemde punten ook werkelijk dragen. Eventueel kan ter verminderin van trillingen, de machine op trillingdempers worden geplaatst.
• Deze compressor is nicht geschikt voor continugebruik. De pomp要去 tussendoor voldoende vrij gen om af te koelen. De machine heeft een inschakelduur van 50% per 60 minutes.
  Zorg voor een goede verlichting in de werkruimte.
• Gebruik het apparaat Niet in een omgeving waar gas, benzine of andere ontvlambare stoffen aanwezig়.
• Overschrijd de maximum werkdruk Niet en gebruik de machine uitsluitend bij een omgevingstemperatuur:tussen +5^ en +40^ .
• Het is nicht toegestaan om de beschemmings- en veiligheidsinstrumenten te verwijderen of de instellingen te wijzigen.
• De werkende onderdelen van de machine{kunnen tijdens gebruik heet worden. Laat de compressor na gebruik afkoelen.
• Na elk gebruik dient de tank te worden ontlucht en het condenswater dat zich in de tank heeft verzameld te worden afgetapt. Afvoeren volgens voorschift of condensaatreiniger plaatsen.
• Controller of de elektrische installmentie goed gezekerd is en of deze overeenkomt met het vermogen, het voltage en de freiagentie van de motor. Controller of de elektrische installmentie geaard is en of er een aardlekschakelaar in de meterkast zit.
• Gebruik verlangkabels van voldoende capaciteit en vermijd het gebruik van onvoldoende geïsoleerde aansluitingen.
• Open nooit de schakelkast op de motor: alleen een erkendevakman mag deze openmaken.
• De machine en de kabel mogen nooit met water in contactkommen.
• Wees voorzichtig met de stroomkabel. Trek Niet aan de stroomkabel om de machine te verplaatsen of de stekker uit het stopcontact te halen. Houd de kabeluit de buurt van buitengewone hitte, olie en scherpe objecten.

- Trek.altijd de stekker uith het stopcontact indien:

• u even weg moet
• de machine nicht worden gebruikt
• u onderhoudswerkzaamheden.gaatuitvoeren
• u hulpstukken gaat omwisselen
• u de machine wilt verplaatsen

Laat de compressor nooit onbeheard lopen!

• WAA RSCHUWING: de waarschuwingen, veiligheidsvoorschriften en aanwijzingen in deze handleiding{kunnen Niet alle möglichke omstandigheden en situatuies omvatten. De gebruiker dient te begrijpen dat gezond verstand en voorzichtigheid factoren zichn die Niet in dit product{kunnen worden ingebouwd, maar door de gebruiker zich moeten worden ingevuld.
• Laat alleen personen die door het lezen van deze gebruiksaanwijzing op de hoogte zijn van het gebruik van deze compressor, er gebruik van make. Onoordeelkundig gebruik is gevaarlijk.

Waarschuwingstekens (zie pagina 42)

De stickers op de compressorunit make deel uit van de machine; zij waren aangebracht voor de verilgheid en mogen nicht worden verwijderd of beschadigd.

3.0 OPSTELLING

Plaats de compressor op een voldoende draagkrachtige, vlakke vloer, zodat alle daartoe bestemde punten ook werkelijk dragen. Eventuel kan ter vermindering van trillingen, de machine op trillingdempers worden geplaatst.

De compressor dient in een goed geventileerde, stofvrije ruimte met schone lucht te worden opgesteld. Plaats de machine nooit in een ruimte waar gespoten worden of waar agressieve stoffen zich in de lucht bevinden. Goede ventilatie is nodig voor de afvoer van koellucht.

Let erop dat de condenswateraftapkraan (l6) en de olie-aftapplug (17) goed bereikbaar blijven, evenals het oliepeilglas (8). Aanbevolen worden een ruimte van minimaal 50 centimeter rondon de machine vrij te latent voor ventilatie en onderhoudswerkzaamheden.

De compressor altijd vorstvrij opstellen; de temperatuur in de compressorruimte mag nicht lager+zijn dan +5^ en Niet hoger dan +40^

In het algemeen geldt dat onvoldoende schone luchtaanvoer, een te hog temperatuur en verruiling van het luchtfilter het rendement van de compressor aanzienlijk verlagen.

In de fabriek is de machine al geheel van bedrading voorzien. De compressor要去chter nog aan uw elektrisch net worden aangesloten. Dit dient te geschieden op een aparte groep. Let erop dat het voltage en het ampèreage van uw elektrische installmentatie overeenkomt met dat van de motor (2). Ook de diameter van de gebruikte kabels is hierbij van belang. Aangeraden worden kabels te gebruiken van tenminste 2,5 qmm (voor motoren van meer dan 10 pk: 4 gmm).

Het is raadzaam om voor de machine een werkschakelaar teplaatsen, om alle stroom uit te konnen schakelen bij onderhoudswerkzaamheden. Laat de elektrische aansluitingen verrachten door een elektricien.

N.B. Lees voor u de machine inschakelt eerst de hoofdstukken 3.2 en 4.0.

Gebruik voor de aansluiting van de compressor op het luchtleidingnet een flexibele slang om trillingen van de machine te isoleren. De slangdiameter要去 overeenkomen met de gasdraadaansluiting op de kogelkraan (15).

4.0 INGEBRUIKNAME

1 Controlee r of rekening is gehonden met de onder "Opstelling gegeven aanwijzingen.
2 Controleer het oliepeil van de compressor (8). Het oliepeil要去 op de rode stip van het oliepeilglas staan. De compressor is voor aflevering gemuld, maar möglichk isijdens transport olie verloren gegaan. Vul zonodig bij met AIRPRESS compressorolie via de carterontluchting/olievuldop (11).
3 Controller de V-snaarspanning; bij een juiste spanning kan de V-snaar (4) met de hand gemakkelijk 45^ worden gekanteld. Indien nodig V-snaar naspannen. Zie hiervoor 6.0 punt 5.
4 Laat de compressor nu kort draaien en controller of de draairichting de juiste is (zie pijl op riembeschermer (3). Is dit Niet het geval, verwissel dan tweefasen van de stekker. Stroom uitschakelen!
5 Voor het verder opstarten en de dagelijkse bediening van de compressor zie 5.0.
6 Na 20 bedrijfsuren de kopboute natrekken. Zie tabel: AANHAALMONENTEN ZWARTE POMPEN OPGEBOUWD OP: K 100-300 t/m K 300-600 kopboute: 27 Nm. (vanaf 2002) K 300-700 t/m K 500-700 S kopboute: 55 Nm. (vanaf 2002) K 500-1000 t/m K 500-1500 S kopboute: 94 Nm. (vanaf 2002)

5.0 BEDIENING

Typen met motorbeveiligingsschakelaar:

K 100-300 en K 100-300/M K 300-600

K 100-450 K 300-700 S*1

K 200-450 K 200-600

Typen met ster-driehoekschakelaar:

K 300-700 S*2 K 500-1000 Super

K 500-700 Super K 500-1500 Super

Controleer of de drukschakelaar (1) is uitgeschakeld. Schakel nu de stroom in. Schakel de drukschakelaar in. Als de druk in de tank lager is dan de inschakeldruk (zie technische gegevens), za de compressor gaan draaien tot de uitschakeldruk is bereikt. Is de druk in de tank hoger dan de inschakeldruk dan start de compressor Niet, maar staat standby om in te schakelen zodia de druk zakt tot onder het inschapelunt.

Bij het uitschakelen van de compressor moet altijd eerst de drukschakelaar (1) op "0" worden gezet voordat de stroom worden uitgeschakeld. De drukschakelaar ontlast

namelijk de persleiding, zodat de compressor bij de volgende start onbelast kan aanlopen. Dit voorkomt schade aan de motor.

Alle compressorinstallations zijn beveiligd gegen verbranden door middel van een motorbeveiligingsschakelaar. Deze beveiliging schakelt de motor automatisch uit als deze overbelast dreigt te raken of als een fase uityalt. Door na enigeijd de resetknop op de motorbeveiligingsschakelaar/ster-driehoeksschakelaar in te drukken, maakt men de compressor wee bedrijfsgereed.

6.0 ONDERHOUD

Voordat men met�nz Werkzaamheden aan de machine mag beginnen, moet eerst de stroom worden uitgeschakeld (let erop dat deze nicht per ongeluk waar kan worden ingeschakeld).

Het onderhoud aan de machine betreft de volgende punten:

1 Na de eerste 50 bedrijfsuren en daarna iedere 250 bedrijfsuren dient de olie te worden afgetapt en ververst. Draai de aftapplug (17) eruit en verwijder tevens de carterontluchting/olievuldop (11). Vang de afgewerkte olie op. Als geen olie meer uitloopt, de aftapplug (17) waar indraaien en olie bijvullen via de carterontluchting/olievuldop (11) tot de rode stip van het oliepeilglas (8). Afgewerkte olie afvoeren volgens de voorschriften!
2 Tap regelmatig het condenswater af. Door afkoeling van warme lucht in de tank verzamelt zich waar condensvocht. Dit kan worden afgetapt met de aftapkraan (16) aan de onderzijde van de tank. Aftappen kan het Beste onder druk geschieden. Het condensaat afvoeren volgens de voorschriften (dus Niet in het riool!). U(Intt ook een condensaatreiniger plaatsen. Raadpleeg uw dealer.
3 Het oliepeil要去 regelmatig worden gecontroleerd. Het juiste oliepeil ligt op de rode stip van het oliepeilglas (8). Vul zonodig bij met AIRPRESS compressorolie (bestelnr. 36380). Dagelijkse controle kan veel narigheid voorkomen! Altijd bezelfde olie gezruiken die in de machine zit; verschillende minerale oliën moot beslist nicht worden gemixt!
4 Regelmatig dient het luchtfilterelement (9) te worden vernieuwd / schoongeblazen. Verwijder daartoe het plastic filterhuis en neem het elementuit. Stof kan met een blaaspistool uit het filter worden verwijderd. Hardnekig vuil als bijvoorbeeld verfnevel noopt tot verranging. De frequentie van schoonmaken is afhankelijk van de mate van verruiling van de lucht in de werkomgeving van de compressor. Schone lucht is.daarom erg belangrijk.

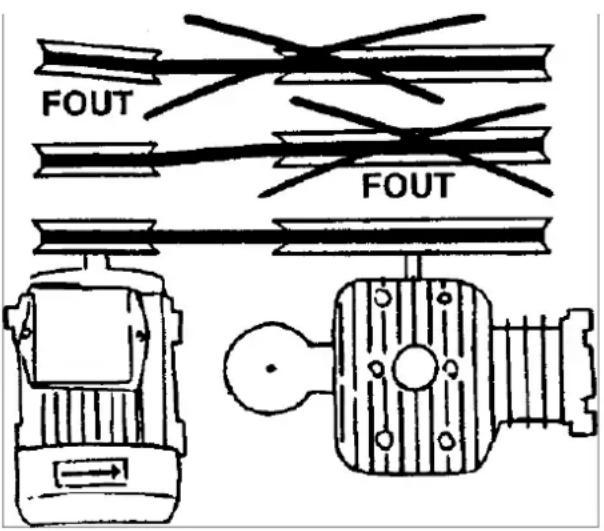

5 De V-snaar dient iedere 1000 uur gecontroleerd te worden. Bij een juiste spanning kan de V-snaar met de hand gemakkelijk 45^ gekanteld worden.

Als de snaar te strak gespannen is, levert dit sterke slijtage op en möglichk breuk van de as van motor of pomp. Te slappe snaren daarentegen verminderen het rendement.

Het naspannen van de V-snaar gaat als volgt: Demonteer de riembeschermer (3). Draai de bevestigingsbouten van de motor aan de motorslede los. Neem de V-snaar af. Plaats de motor op de

juiste afstand van de pomp. Denk eraandat de pulley van de motor indezelfde lijnevenwijdig moet lopen aan het vliegwielvan de pomp (zie tekening hiernaast).Draai de bevestigingsbouten wee aan enplaats de V-snaren.

Versleten V-snaren dieren te worden verrangen door neue exemplaren vandezelfde maat.

N.B.

Bedenk dat regelmatig onderhoud het rendement van uw machine ten goede komt en het behoud van uw machine is!

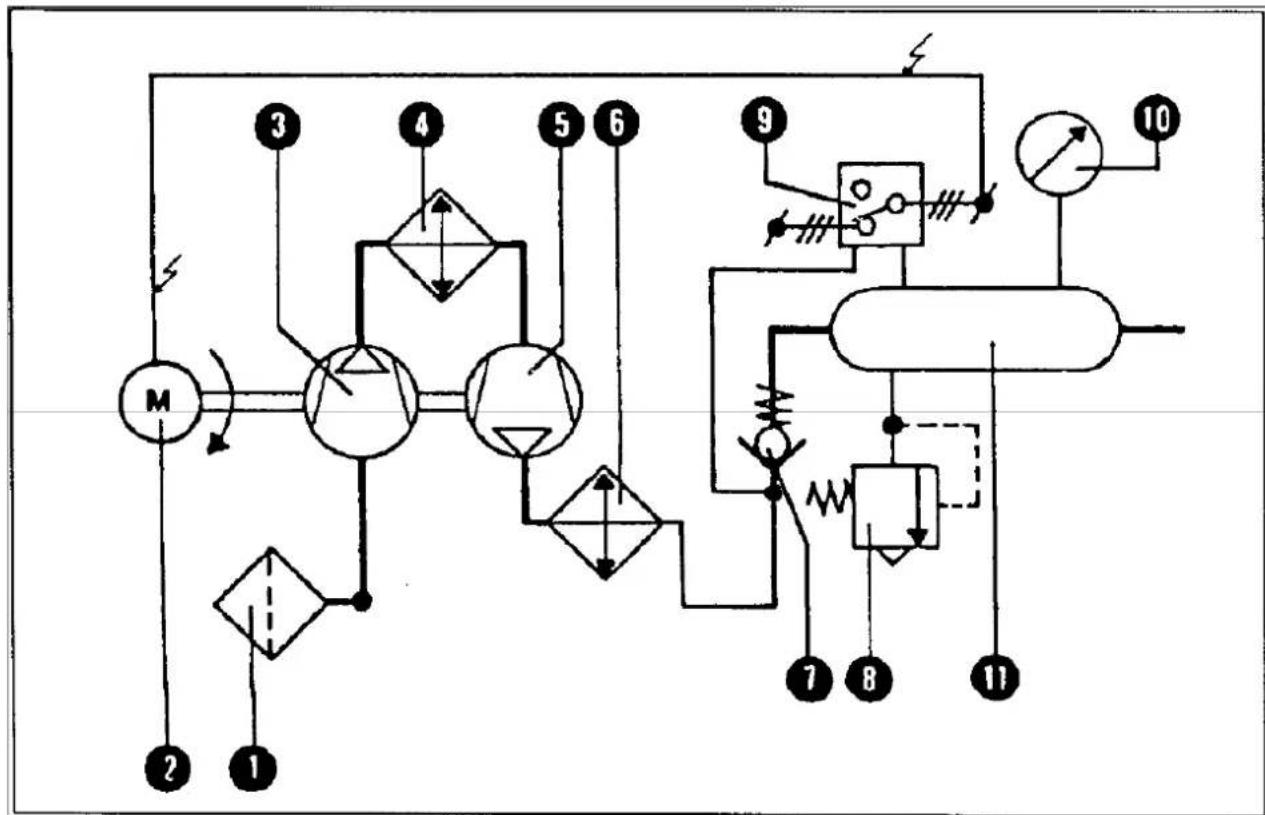

LEGENDA

1 luchtfilter 5 tweede trap compressor 9 drukschakelaar
2 elektromotor 6 nakoeler 10 manometer
3 eerste trap compressor 7 terugslagklep 11persluchttank
4 tussenkoeler 8veiligheidsventiel

FUNCTIESCHEMA

ONDERHOUDSTABEL

werkzaamheden dagelijks wekelijks iedere iedere
			250 uu r 1	000 uu r
condenswater aftappen
oliepeil controleren
luchtfilter reinigen
olie verversen (1e ker na 50 uu r)
V-snaarspanning controleren

7.0 WERKING (zie functieschema)

De drukschakelaar bedient de compressor. In de fabriek is de drukschakelaar afgeregeld op een bepaalde in- en uitschakeldruk. Bij het bereiken van de uitschakeldruk stuart de drukschakelaar de compressormotor als volgt:

• Typen met motorbeveiligingsschakelaar: de compressor schakelt uit en ontlast de persleiding van pomp maar tank. Als door persluchtgebruik de druk nu daalt tot onder het inschakelniveau, start de motor direct en levert de pomp meteen perslucht.
• Typen met ster-driehoeksschakelaar: de compressor schakelt UIT. De persleiding van pompaar tank wordt ontlast via de magneetklep (14). Als de druk daalt tot onder het inschakelniveau, schakelt de drukschakelaar de ster-driehoeksschakelaar in en gebeurt het volgende: het magneetventiel (14) is geopend en perslucht worden hier afgeblazen. Eenijdrelaisaat de compressor enkele seconden in sterschakeling onbelast aanlopen. Dan schakelt de compressor over maar driehoek en wordt de magneetklep bekrachtigd en sluit dan. De pomp draait nu belast en bouwt druk op in de ketel totdat de uitschakeldruk is bereikt.

Voor alle Airpress compressoren model K geldt:

Het uitgestraalde geluidsvermogen bedraagt: Lw(A) = 99dB(A) (re 1 pW).

Het geluidsniveau op de werkplek bedraagt: Lp(A) = 87 dB(A) (re 20~ Pa ).

Gemeten volgens ontwerp NEN-EN 12076.

8.0 STORINGSMOGELIJKHEDEN

1 Compressor doet niets bij inschakelen drukschakelaar:

• netzekering defect - vernieuwen
• tank is op druk
• motor defect - repareren/vernieuwen
• thermisch uitgevallen - resetten (bij herhaling zich punt 2)
  * drukschakelaar defect - repareren/vernieuwen
• stuurstroomzekering defect - vernieuwen
• ster-driehoeksschakelaar defect - servicedienst raadplegen

2 Compressor valt steeds thermischuit:

• fase uitgeallen - netzekering vernieuwen
  *draad los - opsporen en verhelpen

• drukschakelaar ontlast persleiding nicht - afblaasventiel repareren/ervangen
  * onderspanning - verlengsnoeren verwijderen/ verzv

• magneetventiel defect

• repareren/vernieuwen

• overbelasting - minder belasten

3 Compressor blijft afblazen:

• terugslagklep defect - repareren/vernieuwen

4 Te weinig luchtopbreNGTH:

• luchtfilter verwuild - reinigen/vernieuwen
  *V-snaar te slap -naspannen
  * kleppen defect -vernieuwen

5 Veiligheidsventiel lekt:

* druk te hoop - drukschakelaar bijstellen
*veiligheidsventiel defect - vernieuwen

• storingen algemeen
• storing alleen bij typen met ster-driehoeksschakelaar

Opmerking:

Om geconditioneerde droge lucht te krijgen is een persluchtdroger wenselijk in combinatie met een redueerventiel voor een constante werkdruk. Voor info, raadpleeg uw dealer.

Alle Airpress compressoren vanaf type K 100-300 t/m K 500-1500 Superijken uitgerust met:
- 5 meter rubberkabel met stekker - veiligheidsventiel
-manometer
- automatische drukschakelaar - condenswater aftapkraan
- stalen poten met bevestigingsgaten - handgrepen
- riembeschermer
-testfrens
- kogelkraan

Alle compressoren zijn voorzien van Euro-Norm (CE-keur)

DEUTSCH

INHALTSANGABE

K 100-300 t/m K 300-600

K 500-1000 t/m K 500-1500 S

De stickers op de compressorunit make deel uit van de machine; zij waren aangebracht voor de verilgheid en mogen nicht worden verwijderd of beschadigd.

Gefahrenschild

Afval geproducedoor door elektrische machines mag Niet behandeld worden als normal haishoudelijk afval. Zorg voor recyclingaar waar passende installaties bestaan.Raadpleeg deplaatselijke instanties of de verkoper voor adviezen over inzameling en verwerking.

(D)

Handtekening verkoper

Signatur Verkaufner

Seller's signature

Firmastempel verkoper

Firmenstempel Verkafer

Firmstamp seller

Timbre du vendeur

Alleen geldig met stempel / Nur gültig mit Stempel / Only valid with stamp / Seulement valide avec timbre.

Bij garantieaanspraken de machine/het apparaat met ingevuld garantiebewijs en aankoopfactuur franco toezenden.

Plaats/Ort/Place/Ville

Land/Land/Country/Pays

GARANTIEBEPALINGEN

De garantie van de geleverde machine/het apparaat bedraagt 12 maanden, ingaande op de aankoop-datum. Indien zich binnen dezeijd storingen voordoen, die te wijten zijn aan materiaal- of constructiefouten, geldt de garantie voor zowel onderdelen als arbeidsloan.

• De aanwijzingen in deze handleiding Niet+zijn nageleefd.
• De machine/het apparatus zodanig is gewijzigd dat deze nicht meer maar behoren kan functioneren, ook Niet wanneer de juiste onderdelen ter verranging werden gebruikt.
• Schade ontstaat door bevriezing, vallen, stoten, onbevoegd demonteren, fouf aansluiten op het elektriciteitsnet e.d.
• Schade ontstaat door gebruik van verlengsnoeren dunner dan 2,5mm^2 (geldt alleen bij 230 V). Indien de garantieclaim worden erkend zal de machine/het apparaat na reparatie franco worden teruggezonden. Een verdere schadevergoeding worden nicht verleend.

EG-verklaring van overeenstemming

Wij, Airpress, postbus 114, 8900 AC Leeuwarden, Nederland, verklaren geheel onder eigenverantwoordelijkheid dat de producten

compressoren K 100-300, K 100-450, K 200-450, K 200-600, K 300-600, K 300-700S, K 500-700S, K 500-1000S, K 500-1500S

haarop.Deze verklaring betrekking heeft, in overeenstemming zich met de machinerichtlijn 2006/42/EG,de EMC richtlijn 2004/108/EG,de laagspanningsrichtlijn 2006/95/EG en derichtlijn 2006/42/EG.

Nederland, Leeuwarden, 28 juli 2011
