DBIBS 93 LB X - Afzuigkap BAUKNECHT - Gratis gebruiksaanwijzing en handleiding

Technische specificaties	Decoratieve afzuigkap, breedte 90 cm, afzuiging of recirculatie, 3 vermogensniveaus
Luchtstroom	Tot 750 m8/u
Geluidsniveau	Max 68 dB
Type filter	Houtskoolfilter en vetfilter
Gebruik	Ideaal voor open keukens, touchbediening, geïntegreerde LED-verlichting
Onderhoud	Filters zijn vaatwasmachinebestendig, regelmatig onderhoud aanbevolen
Veiligheid	Bescherming tegen overbelasting, voldoet aan Europese veiligheidsnormen
Algemene informatie	Modern design, roestvrijstalen afwerking, 2 jaar fabrieksgarantie

Veelgestelde vragen - DBIBS 93 LB X BAUKNECHT

Hoe maak ik de filters van de BAUKNECHT DBIBS 93 LB X afzuigkap schoon?

Om de filters schoon te maken, verwijdert u ze voorzichtig uit de afzuigkap. Was ze met warm zeepsop of plaats ze in de vaatwasser. Zorg ervoor dat ze volledig droog zijn voordat u ze terugplaatst.

Waarom gaat mijn afzuigkap niet aan?

Controleer of de afzuigkap correct is aangesloten en of de stroomonderbreker niet is gesprongen. Zorg er ook voor dat de schakelaar van de afzuigkap in de stand 'ON' staat.

De afzuigkap maakt een ongewoon geluid, wat moet ik doen?

Een ongewoon geluid kan worden veroorzaakt door verstopte filters of een defecte motor. Controleer en reinig de filters. Als het probleem aanhoudt, neem dan contact op met een erkende service.

Hoe stel ik het zuigvermogen van de afzuigkap in?

Gebruik het bedieningspaneel van de afzuigkap om het gewenste zuigvermogen te selecteren. Er zijn meestal meerdere niveaus, van laag tot hoog.

De afzuigkap lijkt niet goed te zuigen, wat moet ik doen?

Zorg ervoor dat de filters niet verstopt zijn en dat er geen blokkades zijn in de afvoerpijp. Controleer ook of de afzuigkap correct is geïnstalleerd en op de juiste hoogte hangt.

Hoe installeer ik de BAUKNECHT DBIBS 93 LB X afzuigkap?

Volg de installatiehandleiding die bij de afzuigkap is geleverd. Zorg ervoor dat u de montageafmetingen en afvoeraanbevelingen respecteert voor een optimale werking.

De lampen van de afzuigkap werken niet, wat moet ik doen?

Controleer of de lampen kapot zijn en vervang ze indien nodig. Zorg er ook voor dat de afzuigkap van stroom is voorzien en dat de lichtschakelaar is ingeschakeld.

Welk type filter moet ik gebruiken voor de BAUKNECHT DBIBS 93 LB X afzuigkap?

Gebruik actieve koolstoffilters voor luchtcirculatie en metalen filters voor luchtafvoer. Zorg ervoor dat u filters kiest die compatibel zijn met uw model.

Wat is de garantie op de BAUKNECHT DBIBS 93 LB X afzuigkap?

De afzuigkap wordt doorgaans geleverd met een garantie van 2 jaar. Raadpleeg de bijgeleverde documenten voor meer details.

GEBRUIKSAANWIJZING DBIBS 93 LB X BAUKNECHT

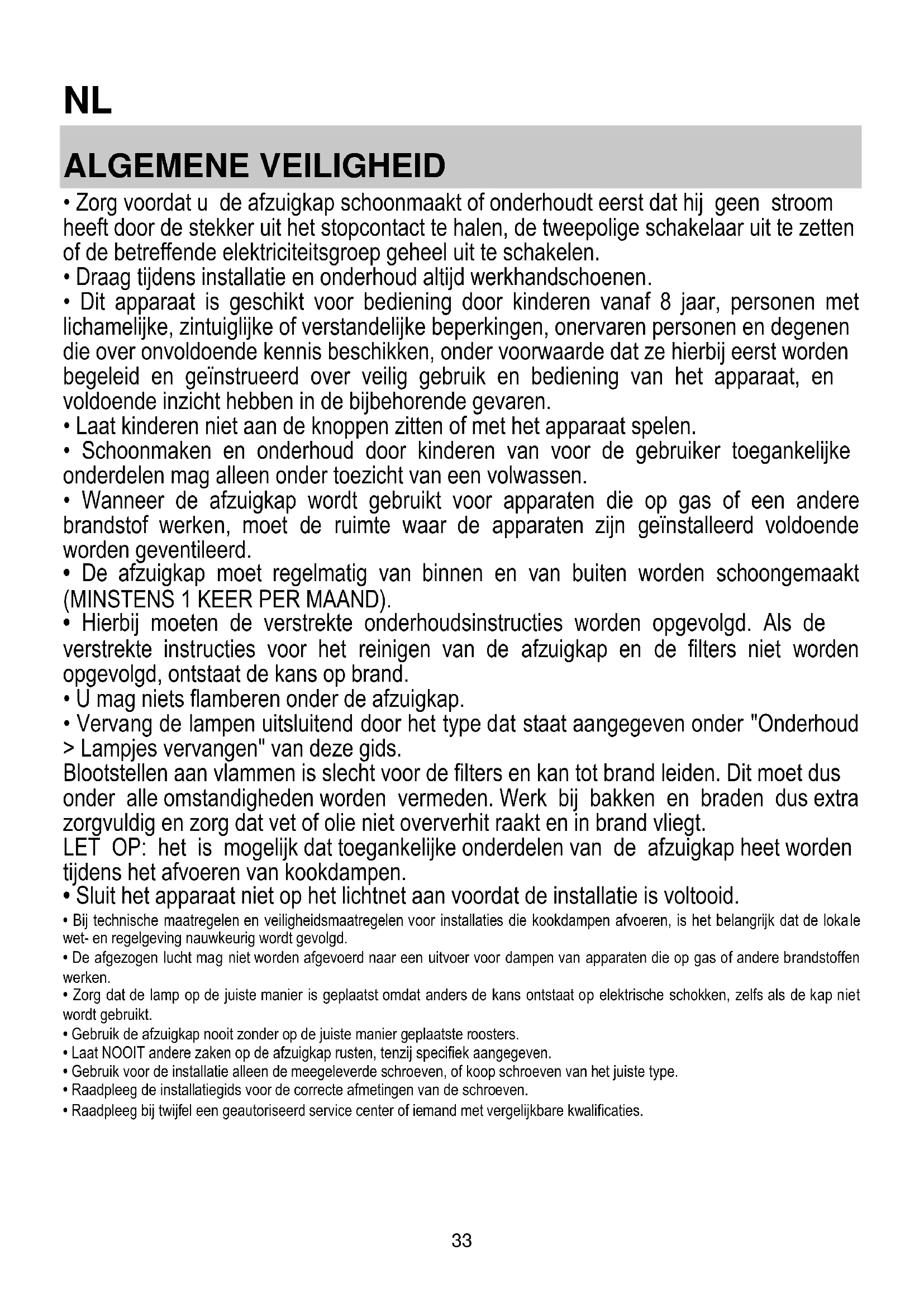

NL Gebruiksaanwijzingen

• Zorg voordat u de afzuigkap schoonmaakt of onderhoudt eerst dat hij geen stroom heeft door de stekkeruit het stopcontact te halen, de tweepolige schakelaaruit te zetten of de betreffende elektriciteitsgroep geheeluit te schakelen.
• Draagijdens installment en onderhoud altijd werkhandsschoenen.
• Dit apparaat is geschikt voor bediening door kinderen vanaf 8aar, Personen met lichamelijke, zintuiglijke of verstandelijk beperkingen, onervaren Personen en degenen die over onvoldoende kennis beschikken, onder voorwaarde dat ze hierbij eerst worden begeleid en geinstrueerd over veilig gebruik en bediening van het apparaat, en voldoendeinzicht hebben in de bijbehorende bevaren.
• Laat kinderen nicht aan de knappen zitten of met het apparaat spelen.
• Schoonmaken en onderhoud door kinderen van voor de gebruiker toegankelijkke onderdelen mag alleen onder toezicht van een volwassen.
• Wanner de afzuigkap worden gezruikt voor apparaten die op gas of een andere brandstof werken,要去 de ruimte waar de apparaten zich geinstalleerd voldoende worden geventileerd.
• De afzuiigkap要去 regelmatig van binnen en van buiten worden schoongemaakt (MINSTENS 1 KEER PER MAAND).
• Hierbij要去 de verstkrete onderhoudsinstructies worden opgevolgd. Als de verstkrete instructies voor het reinigen van de afzuigkap en de filters Niet worden opgevolgd, ontstaat de kans op brand.
• U mag niets flamberen onder de afzuigkap.
• Vervang de lampen uitsluitend door het type dat staat aangegeven onder "Onderhoud > Lampjes verrangen" van deze gids.
  Blootstellen aan vlammen is slecht voor de filters en kan tot brand leiden. Dit moet dus onder alle omstandigheden worden vermeden. Werk bij bakken en braden dus extra zorgvuldig en zorg dat vet of olie Niet oververhit raakt en in brand vliegt.
  LET OP: het is möglichk dat toegankelijke onderdelen van de afzuigkap heet worden tijdens het afvoeren van kookdampen.
• Sluit het apparaat Niet op het Lichtnet aan voordat de installmentie is voltooid.
• Bij technische maatregelen en veiligheidsmaatregelen voor installations die kookdampen afvoeren, is het belangrijk dat de lokale wet- en regelgeving nauwkeurig worden gevolgd.
• De afgezogen lucht mag Niet worden afgevoerd maar een uitvoer voor dampen van apparaten die op gas of andere brandstoffen werken.
  Zorg dat de lamp op de juiste manier is geplaatst odomat anders de kans ontstaat op elektrische schokken, zelfs als de kap nicht worden gelebruikt.
• Gebruik de afzuigkap nooit zonder op de juiste manier geplaatste roosters.
• Laat NOOIT andere zaken op de afzuiqkap rusten, tenzij specifiek aangegeven.
• Gebruik voor de installmentatie alleen de meegeleverde schroeven, of koop schroeven van het juiste type.
• Raadpleeg de installmentieids voor de correcte afmetingen van de schroeven.
• Raadpleeg bij twijfel een geauthoriseerd service center of iemand met vergelijkbare kwalificaties.

WAARSCHUWING!

• Wanneer nicht de in deze instructies vermelde schroeven worden gebrukt of als het apparaat Niet volgens deze instructies worden bevestigd, können elektrische risico's ontstaan.
• Sluit het product Niet aan op een (programmeerbare) timer, exter afstandsbediening of ander apparaat waardoor het product automatisch worden ingeschakeld.

Houd kinderenjonger dan 3aaruitdebuurt van het apparaat.Zonderhetvoortdurendetoezichtvaneen volwassene moeten kinderenjongerdan8aaruitdebuurtvanhetapparaatgehondenworden.

OPGELET: het apparaat is Niet bedoel om in werkig te worden gesteld door middel van een extern apparaat of een afzonderlijk afstandsbedieningssystem.
Dit apparatusaat is nicht bedoeld voor een professioneel gebruik. Gebruik het apparatusaat Niet in de open lucht.
Om het risico op persoonlijk letsel te voorkomen,要去 het apparaat verplaatst en geinstalleerd worden door twee ofmeer personen.
De installation, waaronder ook de eventuele aansluiting op de watervoorzieening (indien voorzien) en de elektrische aansluitingen, evenals de reparatie-ingrepen要去en worden uitgevoerd door gekwalificeerd personeel.

Na het voltooien van de installmentie moet het verpakkingsmateriaal (plastic, polystyreen, enz.) buiten het bereik van kinderen bewaard worden om verstikkingsgevaar te voorkomen.

Gebruik het apparaat Niet wanner u nat bent of op blote voeten.

Gebruik voor de reiniging nooit stoomreinigers - gevaar voor elektrische schokken.

Het verpakkingsmateriaal is 100% recycleerbaar en is gemickeerd met het betreffende symbol

De afzugkap kan er anders uitzien dan de afbeeldingen in dit boekje. De instructies voor bediening, onderhoud en installmentatie blijvenECHTER hetzelfde.

Houd u altd aan de instructies in deze gids. Wij aanvaarden genen enkele aansprakelijkheid voor problemen, schade of brand die voortvloeien uit nalatigheid, zoals het Niet opvolgen van de instructies in deze gids. Dit apparaat is bedoeld voor huishoudelijk gebruik en vergelijkbare toepassingen zoals: - personeelskeukens in winkels, kantoen en andere werkomgevingen; - boerderijen; - gebruik door klanten in hotels, motels en andere verblijfsomgevingen zoals bed and breakfast.

• Het is belangrijk om dit boekje goed te bewaren zodate u er altijd dingen in kan opzoeken. Zorg dat het boekje bij verhuizing, verkoop of overdracht met het apparaat meegaat.
  Lees de instructies zorgvuldig: het gaat hier om belangrijke informatie over installmentie, bediening, onderhoud en veiligheid.
• Voer nooit zich elektrische of mechanische veranderingen uit op het product of de afvoerbuizen.
• Controller alle onderdelen op beschadigingen voordat u verder gaat met de installmentie van het apparaat. Neem bij beschadiging contact op met uw leverancier, en begin Niet aan de installmentie.

De minimale aufstand:tussen het kookoppervlak en de onderkant van de afzuiigkap is 50cm bij een elektrische kookplaat en 65~cm ,in geval van een gas- of gemengd fornuis.

Als in de installment-instructions van een gaskookplaat een grotere afstand worden genoemd, moet de grotere afstand worden gezruikt.

De aansluiting op het lichtnet moet overeenkomen met de waarde op hetplaatje aan de binnenkant van de afzuigkap. Als de afzuigkap een stekker heeft, moet deze in een stopcontact dat aan de niewste regelgeving voldoet en ook na de installmentie bereikbaar blijft. Als het product geen stekker heeft (rechtstreekse aansluiting op lichtnet), of als de stekker na de installmentie nicht更是 bereikbaar is,要去 gebruik worden gemaakt van een tweepolige aan/uitschakelaar, zDat het product (bijvoorbeeld bij een te hove stroomsterkte, categorie III) geheel kan worden losgekoppeld van het lichtnet.

WAARSCHUWING!

Controleer erest of het netsnoer correct is gemonteerd voordat de afzuiigkap op het lichtnet worden aangesloten om de juiste werking te controlen.

Als de kabel nicht is voorzien van een stekker, sluit u de kabels aan overeenkomstig de volgende tabel:

Spanning en frequente net

Verwijs waar de waarde aangegeven op het typeplaatje dat is aangebracht in de afzuigkap.

Aansluiting draden

Vervanging van de voeding

De afzugkap worden geleverd met een special netsnoer. Als dit snoer beschadigd is,要去 een neuew exemplaar aanvragen bij de technische Dienst.

LUCHTAFVOER

(afzuiigend apparatus)

Sluit de afzuigkap aan op een buis met bezelfde doorsnede als de luchtafvoer van de kap (aansluitflens). Deze diameter geldt ook voor eventuele doorvoeropeningen voor de afvoerbuis.
Een doorvoeropening en/of buis met een Kleinere doorsnede verlaagt de zuigkracht en leidt tot een enorme toename van de geluidsproductie.
Wij aanvaarden in dit verband dan ook geen enkele verantwoordelijkheid.
- Houd de buis zo kort möglichk.
- Gebruik zo weinig möglich hetloboogkoppelingen (maximale hoek hiervan: 90^ ).
- Vermijd grote variaties in de doorsnede van de afvoerbuis.
Het bedrivf wijst iedere aansprakelijkheid af indien deze voorschriften nicht in acheit worden genomen.

FILTEREND OF AFZUIGEND APPARAAT?

! Uw afzuigkap is ingesteld om als afzigend apparaat te worden gebruikt.

Om de kap als filterend apparaat te gebruiken dient de betreffende TOEBEHOREN SET gemonteerd te worden.

Controleer op de eerste pagina's van deze handleiding of de TOEBEHOREN SET wordt meegeleverd of gekocht moet worden.

Opmerking: Indien de set meegeleverd worden, kan, in enkele geallen, het extra actieve koolstofffilter reeds op de kap gemonteerd�.

De inlichtingen om de kap van afzuiigend apparaat in filterend apparaat om te zetten zijn in deze handleiding te vinden.

Uitvoering als afzuiigend apparatus

Hierbij worden de afgevoerde lucht uit het pand gevoerd via een special hiervoor geconstrueerde buis die gekoppeld is aan de aansluitring aan de bovenkant van de afzuigkap.

LET OPI!

De afvoerbuis worden nicht meegeleverd en moet afzonderlijk worden aangeschaft. De afvoerbuis要去 bezelfde doorsnede hebben als de aansluitring.

LET OPI!

Als de afzuigkap is geleverd met een actief kooffilter, moet dit worden verwijderd.

Filtrerende versie

De verwijdderde lucht worden ontvet en ontgeurd en cervolgens weeer teruggeleid waar de betreffende ruimte.

Om de afzuigkap in deze vorm te gebruiken, moet een extra filtersystem op basis van geactiveerde kool zijn geinstalleerd.

BEDIENINGSELEMENTEN

De kap is voorzien van een bedieningspaneel met een schakelaar voor de snelheid van afzuiging en een schakelaar voor deverlichting van het fornuis.

T1

T2

T3

T4

T1. Zuigmotor ON/OFF

T2. Selectieknop voor de snelheid (zuigkracht)

Opmerking: De intensieve slelheid (zuiigkracht) (LED L3 knipperend) duurt ongeveer 5 minuten, daarna wordt automatisch de middelste slelheid (zuiigkracht) ingeschakeld (LED L2 aan)

T3. Lichtschakelaar ON/OFF

T4. Selectieknop "geluidloze" snelheid (zuigkracht)

L1. LED middelste snelheid (zuigkracht)
L2. LED hoge snelheid (zuigkracht)
L3 LED intensieve snelheid (zuigkracht) - met timer (5 min.).
L4 LED filter verzadiging:

Knipperend: de onderhoudswerkzaamheden van het koolstofffilter uitvoeren.

Aan: de onderhoudswerkzaamheden van de vetfilters uityoeren.

L5 LED lage snelheid (zuigkracht) (geluidloos)

L1+L2+L3 knipperend anschter elkaar: automatische werkung bij een zeer hoge temperatuur (zie betreffende paragraaf)

Na de onderhoudswerkzaamheden van de filters druk langdurig op de knop T1, LED L4 gaat UIT.

Activering LED koolstoffilter verzadiging

Het LED voor de verzadiging van het koolstofffilter is gewoonlijk uitgeschakeld. Om deze in te schakelen handel op de volgende wijze:

Met uitgeschakelde afzuigkap druk tegelijkkertijd langdurig op de knappen T1 en T4: eerst.gaat L1 knipperen en verwolgens ook L2 wat de inschakeling aangeeft.

Uitschakeling LED koolstoffiler verzadiging: herhaal de bovenbeschreiben handeling, eerst gaan L1 en L2 knipperen daarna alleen L1 wat aangeeft dat deze uitgeschakeld is.

Automatische werking bij een te hoge temperatuur

De kap is uitgerust met een temperatuursensor die de temperatuur opneemt. Als deze te hoog worden, schakelt de sensor automatisch de middelste snugrecht in. De kap gaat uit zodra de door de sensor opgenomen temperatuur sterk daalt.

ONDERHOUD

Schoonmaak

ALLEEN reinigen met een doek die is bevochtigd met een neutraal vloeijaar schoonmaakmiddel. GEBRUK BIJ HET REINIGEN GEEN GEREEDSchAPPEN OF ANDERE VOORWERPEN. Gebruik geen schuurmiddelen. GEBRUK GEEN ALCOHOL!

Onderhoud van de vetfilters

Vangt vetdeeltjes op uit de kookdampen.

Moet een ker per maand worden gereinigd (of als de aanwijzer verzadigde filters - indien aanwezig op het model in Uw bezit - dezeoodzaak aangeeft) met neutrale reinigingsmiddelen, met de hand of in de vaatwasmachine op lage temperaturen en met een kort programma. Door hem in de vaatwasmachine te wassen kan het metalen vetfilter ontkleuren, maar dit is Niet van invloed op de eigenschappen, die beslist nicht veranderen.

Trek aan de verende hendel om het vetfilter te verwijderen.

Onderhoud van het koolstofffilter

Absorbeert ongewenste kookgeurtjes. De verzadiging van de koolstofffilter vindt plaats na een min of meer geprolongeerd gebruik en hangt af van het soort koken en de regelmaat waarmee de vetfilter worden gewassen. In ieder geval moet de filter minstens om de 4 maanden (of als de aanwijzer verzadigde filters - indien aanwezig op het model in Uw bezit -.Dezeoodzaak aangeeft)ervangen worden. Het kan NIET gewassen of opniew gebruikt worden

Montage

Haak eerst het koolfilter aan de achterkant van de metalen lip van de afzuigkap, en zet het daarna vast met de twee knoppen aan de voorkant.

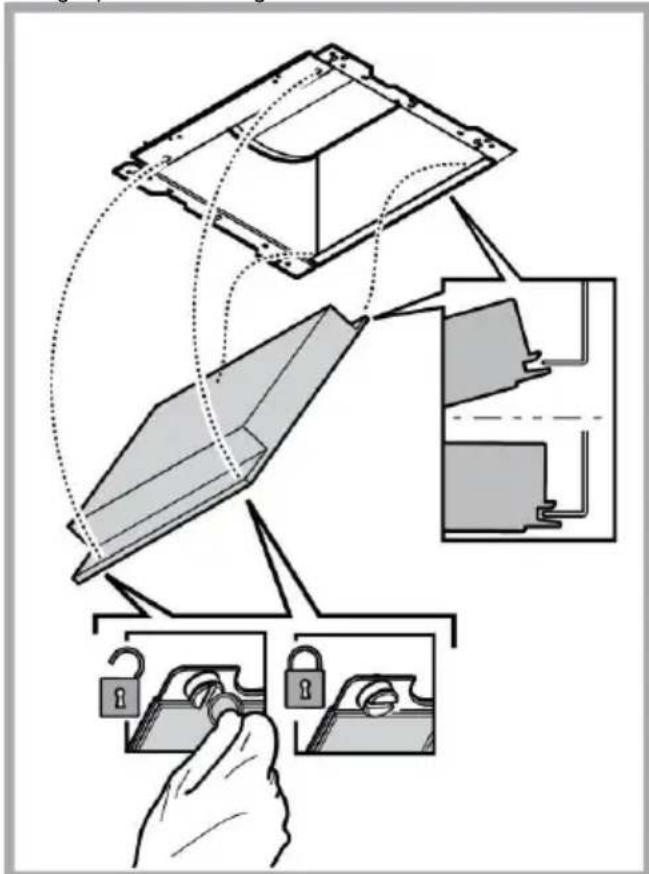

Demontage

Verwijder het kooffilter door de bevestigingsknoppen op de afzuigkap een kwartslag te draaien.

Vervangling lampjes

De verlichting van de afzuigkap maakt gebruik van LED-technologie.

Dankzij de LEDs bent u verzekerd van optimale verlichting, een levensduur tot 10 keer zo lang als gewone lampen en een energiebesparing tot 90% .

Neem voor verranging contact op met de technische Dienst.

VERWIJDERING

Dit toestel is gemarkeerd in overeenstemming met Europese richtlijn 2012/19/EC betreffende afgedankte elektrische en elektronische apparatuur (AEEA).

Zorg aan het einde van de levensduur van het apparaat dat het op de juiste manier wordt afgevoerd en verwerkt. Zo voorkomt u negatieve gevolgen voor volksgezondheid en milieu.

Het pictogram op het product en/of in de bijbehorende documenten geeft aan dat dit apparaat Niet als normal haishoudelijk afval mag worden behandeld. Het product dient te worden afgeveen bij een officieel innamepunt voor elektrische en elektronische apparatuur om gerecycled te worden. Afvoer en verworking moet worden uitgevoerd volgens plaatsilijke milieu-regelgeving.

Neem voor nadere informatie over inzamelen, verwerken en recyclen van dit product contact op met de betreffende afdeling van de lokale overheid, of de afdeling van uw leverancier die verantwoordelijkheid draagt voor afvalverwerking.

Toestel ontworpen, getest en gefabricceerd volgens:

Veiligheid: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
- Prestaties: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
- EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Suggesties voor correct gebruik om impact op het milieu te verkleinen: zet de afzuigkap aan op de laagste snelheid wanneer u gaat koken en LAST hem na afloop nog eenaar minuten doorlopen. Kies alleen een hogere snelheid bij groeveelheden damp of rook en gebruik de hoge snelheid/snelheden (Boost) alleen voor extreme omstandigheden. Vervangijdig de kooffilter(s) om de afzuiging van kookgeurtjes zo efectief maybe te honden. Vervangijdig vetfilter(s) om de gevolgen van vetafzetting zo efectief maybe te gaan. Gebruik buizen van de maximale doorsnede zoals vermeld in deze gids, voor optimale efficientre en minimale geluidsproductie.

STORINGEN

Bij een storing van de afzuiqkap, voer de volgende controles uit alvorens de Technische Dienst te raadplegen:

• Als de afzuigkap Niet fonctioneert:

• er geen strooomonderbreking is.
• er een snelheid is geselecteerd.

Bij een laag rendement van de afzuiqkap:

• de ingestelde snugelid volstaat voor de afgegeven hoeveelheid rook en dampen.
• de keuken is voldoende geventileerd voor een correcte luchttoevoer.

• de koolstofffilter Niet is verzadigd (i.g.v. recirculatie).

• het uittallen van de afzuigkapijdens de normale werking heeftplaatsgevonden.

• er geen stroomonderbreking is.
• de omnipolaire schakelaar Niet is opgetreden.

In geval van storingen, voordat U zich tot de assistentie service wendt, minstens 5 seconden het apparaat van de elektrische voeding doen, door de stekker uit te trekken, en daarna weein invoeren. In het geval dat de storing blijft voortbestaan, wendt U zich tot de assistentie service.

TECHNISCHE GEGEVENS

Niet meegeleverde onderdelen

U kurz de Veiligheidsinstrumentes, de Handleiding, de Productfiche en de Energiegevevens downloads:

Op onze website docs.bauknecht.eu
- Gebruik makend van de QR-code
- Anders, contacteerijke Klantenservice (Het telefoonnummer staat in het garantieboekje).

Wanneer u contact neemt met de Klantenservice, gleeve de codes te vermelden die op het identificatieplaatje van het apparaat staan.

IT

SICUREZZA GENERALE
