Decacross - Laserwaterpas FUTECH - Gratis gebruiksaanwijzing en handleiding

Technische kenmerken	Lijnlaser waterpas, nauwkeurigheid van 1 mm op 10 m, bereik van 20 m, laserklasse II.
Gebruik	Ideaal voor nivellering, markering en uitzetwerkzaamheden in de bouw en renovatie.
Onderhoud en reparatie	Controleer regelmatig de staat van de batterijen, reinig de lenzen met een zachte doek, vermijd schokken.
Veiligheid	Draag indien nodig een veiligheidsbril, richt de laserstraal niet in de ogen.
Algemene informatie	Lichtgewicht, compact ontwerp, batterijgevoed, 2 jaar garantie.

Veelgestelde vragen - Decacross FUTECH

Hoe kalibreer ik de FUTECH Decacross laserwaterpas?

Om de FUTECH Decacross laserwaterpas te kalibreren, plaatst u het apparaat op een vlakke en stabiele ondergrond en activeert u de kalibratiemodus volgens de gebruiksaanwijzing. Pas de instellingen aan totdat de laser een rechte lijn projecteert.

Wat te doen als de laser niet aangaat?

Controleer eerst of de batterijen correct zijn geplaatst en niet leeg zijn. Als het probleem aanhoudt, probeer dan het apparaat te resetten volgens de instructies in de handleiding.

Hoe vervang ik de batterijen van de FUTECH Decacross?

Om de batterijen te vervangen, verwijdert u de klep van het batterijvak aan de achterkant van het apparaat. Vervang de lege batterijen door nieuwe en let op de polariteit die in het vakje wordt aangegeven.

Is de laserwaterpas waterdicht?

De FUTECH Decacross is ontworpen om vochtige omstandigheden te weerstaan, maar is niet volledig waterdicht. Vermijd blootstelling aan waterstralen of langdurige onderdompeling.

Hoe pas ik de helderheid van de laser aan?

De helderheid van de laser kan worden aangepast met de instelknop op het bedieningspaneel van het apparaat. Raadpleeg de handleiding voor de verschillende beschikbare helderheidsniveaus.

Wat is het maximale bereik van de FUTECH Decacross?

Het maximale bereik van de FUTECH Decacross is ongeveer 30 meter binnenshuis, afhankelijk van de lichtomstandigheden. Buiten kan het bereik variëren afhankelijk van de omgevingshelderheid.

Hoe gebruik ik de laserwaterpas voor werkzaamheden buitenshuis?

Voor werkzaamheden buitenshuis dient u een compatibele ontvanger te gebruiken om de zichtbaarheid van de laser te verbeteren. Plaats de FUTECH Decacross op een stabiele statief voor betere nauwkeurigheid.

Kan de laserwaterpas op oneffen oppervlakken worden gebruikt?

Ja, de FUTECH Decacross kan op oneffen oppervlakken worden gebruikt, maar het wordt aanbevolen een statief te gebruiken om stabiliteit en meetnauwkeurigheid te garanderen.

Hoe maak ik de FUTECH Decacross schoon?

Gebruik voor het schoonmaken van de FUTECH Decacross een zachte, droge doek. Vermijd het gebruik van agressieve chemische producten die het apparaat kunnen beschadigen.

Waar kan ik reserveonderdelen voor de FUTECH Decacross vinden?

Reserveonderdelen voor de FUTECH Decacross kunnen rechtstreeks bij de fabrikant of erkende distributeurs worden besteld. Raadpleeg de FUTECH-website voor meer informatie.

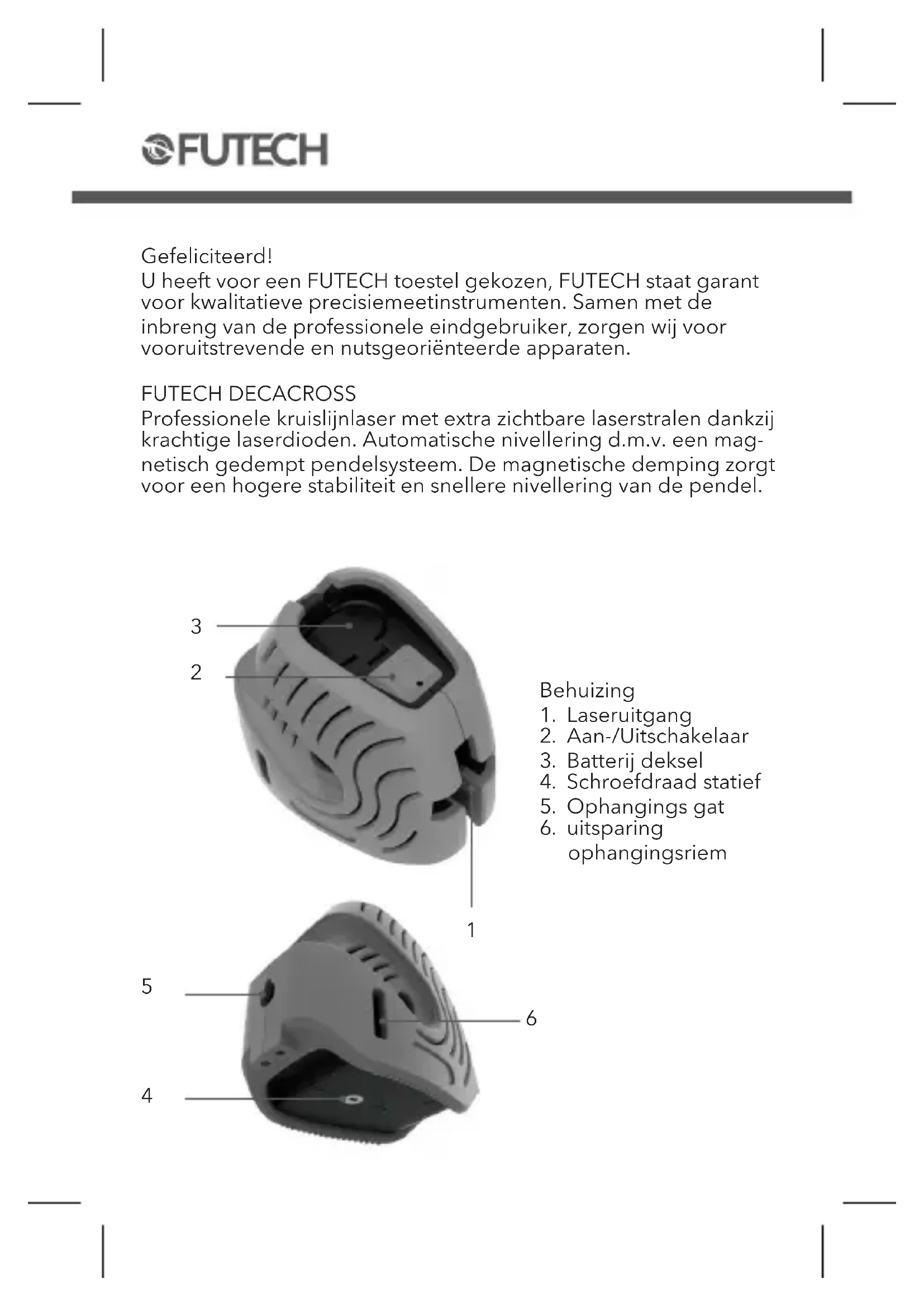

GEBRUIKSAANWIJZING Decacross FUTECH

U heeft voor een FUTECH toestel gekozen, FUTECH staat garant voor kwalitatieve precisiemeetinstrumenten. Samen met de inbregn van de professionele eindgebruiker, zorgen wij voor vooruitstrevende en nutsgeoriënteerde apparaten.

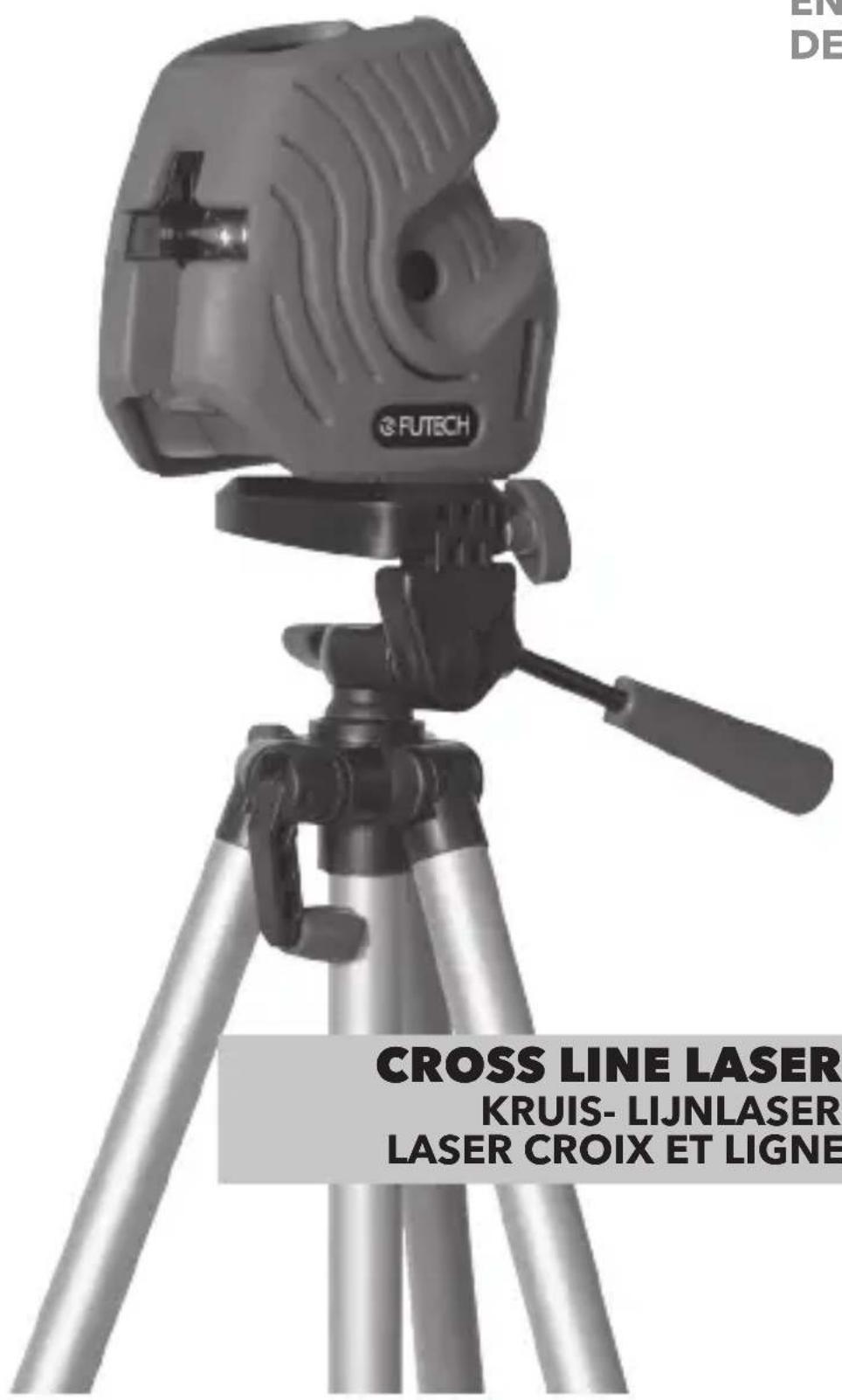

FUTECH DECACROSS

Professionele kruislijnaser met extra zichtbare laserstralen dankzij krachtige laserdioden. Automatische nivellering d.m.v. een magnetisch gedempt pendelsysteme. De magnetische demping zorgt voor een hogere stabiliteit en snellere nivellering van de pendel.

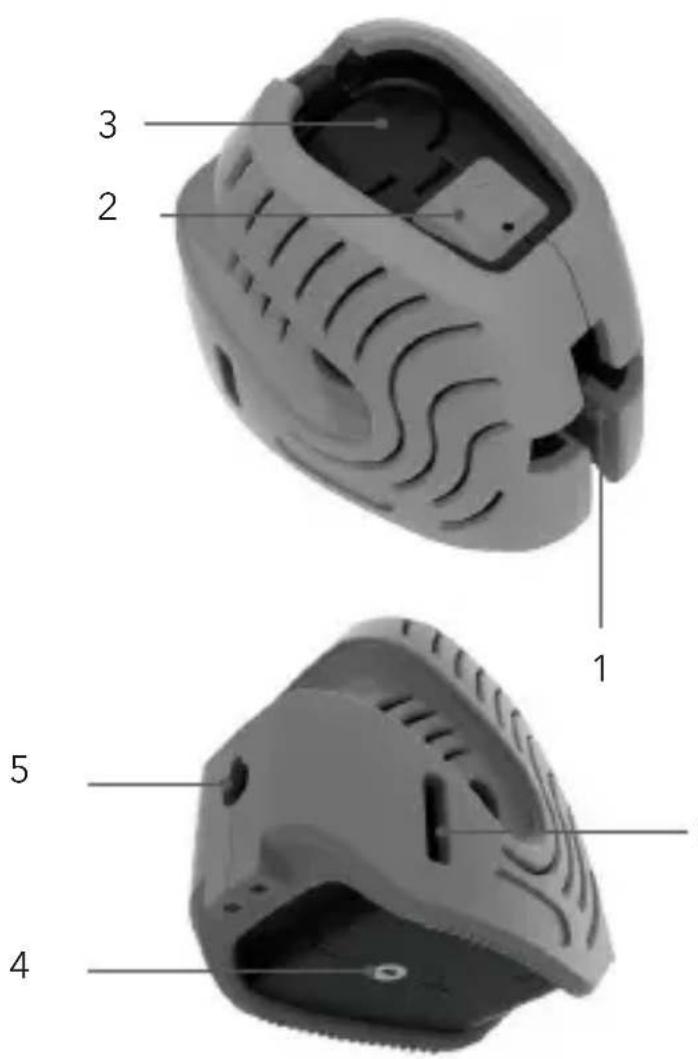

Behuizing

1. Laseruitgang
2. Aan-/Uitschakelaar
3. Batterij deksel
4. Schroefdraad statief
5. Ophangings gat
6. uitsparing ophangingsriem

BELANGRIJK!

Lees de gebruiksaanwijzing zorgvuldig voordat u het apparaat gaat gebruiken. Bewaar deze goed om indien nodig te raadplegen.

Houdt het apparaat buiten het bereik van kinderen, zowel als het aan- ofuitgeschakeld is. Dit apparaat is een kwalitatief precisie-instrument waarmee u voorzichtig dient om te gaan. Let op trillingen en schokken. Berg het toestel steeds na gebruik op in de draagtas. Let op dat de draagtas en het toestel droog zichn, zoniet kunnen deze condensatie in het apparaat veroorzaken. Zorg voor zuivere vensters en reinig deze enkel met een zachte doek en glasreiniger. Bij het transporteren, dient u steeds de transportblokkage te gebruiken. Controleer regelmatig de nauwkeurigheid van het toestel, zeker bijaanvang van belangrijkeuitpaswerkzaamheden. De juistheid van uw werk valt volledig onder uw verantwoordelijkheid. Gebruik geen optische materialen om maar de laserstraal te kijken, zoals een vergrootglas en let op voor spiegelende objecten om oogletsels te voorkomen. Plaats de laser zo zodate niemand opzettelijk of onopzettelijk in de laserstraal kan kijken. Demonteer in geen geval dit apparaat, dit kan leiden tot blootstelling aan sterke laserstraling. Gebruik het toestel alleen voor het projecteren van laserlijnen. Gebruik het toestel Niet bij natte weersomstandigheden of bij ontvlambare stoffen. Technische veranderingen of wijzigingen aan het apparaat kunnen zonder voorafgaande kennisgeving aangebracht worden. In geen enkel geval kan de aansprakelijkheid van de fabrikant de Waarde van de reparatie of verrangingskosten van het apparaat overschrijden. Respecteer het milieu en gooij het apparaat, accu's of batterijen NIET bij het huisvuil, maar geef deze af bij een recyclagecentrum.

Eerste ingebruikname

Verwijder eventuele beschemfolies.

Open het batterijvak enplaats de batterijen zoals de polarisatie aangeeft.

Let op dat het apparaat Niet te schuin staat (binnen de 4,5^ ). Staat het toestel buiten deze 4,5^ gaan de laserstralen automatisch knipperen.

Horizontale en verticale uutilijning

Druk op de on/off-knop om het toestel aan te zetten:

Zowel horizontally als verticale laserlijk zijn zichtaar.

Zorg ervoor dat het toestel binnen de 4,5^ tolerantie staat. Zoniet knipperen de laserlijnen.

Het toestel uitschakelen

Om het toestel uit te schakelen drukt u opnieuw op de on/off knop. Het toestel zal zich nu uitschakelen.

ALGEMEEN

Beschrijving

Deze aanwijzingen dienen om eigenaar en gebruikers van het instrument in staat te stellen omijdig op eventuele gebruiksgevaren in te spelelen en indien möglich te vermijden. De eigenaar要去 er op toezien, dat alle gebruikers deze aanwijzingen begrijpen en opvolgen.

Onjuist Gebruik

Gebruik van het instrument zonder deoodzakelijkke instructie; Toepassing buiten de gebruiksgrenzen;

Het uitschakelen van veiligheidsvoorzieningen;

Het verwijderen van aanwijzings- en waarschuwingsstickers;

Openen van het instrument met gereedschap (schroevendraaier, enz.);

Modificatie of aanpassing van het instrument;

Gebruik na ontvreemding;

Gebruik van instrumenten met duidelijk zichtbare schade of defecten;

Gebruik van accessoires van andere fabrikanten zonder de nadrukkelijke voorafgaande toestemming van FUTECH;

Onvoldoende veiligheidsmaatregelen op de meetlocatie, bijvoorbeeld bij metingen op of langs wegen.

Andere Personen met opzet verblinden;

Het besturen van machines, bewegende objecten en dergelijkke.

WAARSCHUWING

Bij ondeskundig gebruik bestaat gevaar voor letsels, het Niet functioneren of het ontstaan van materiaanse schade. Het is de taak van de eigenaar om de gebruiker te informeren over bevaren en hoe deze te vermijden. Het instrument mag pas in gebruik worden genomen, nadat de gebruiker de betreffende instructies heeft ontvangen.

Geschikt voor gebruik in atmosferen bestemd voor permanente menselijke bewoning; Niet geschikt voor gebruik in een corrosiegevoelige of explosieve omgeving.

GEVAAR

Alvorens te gaan werkden in een gevaarlijke explosieve omgeving, of vlak bij elektrische installaties of dergelijkke situatuies,要去 de eigenaar deplaatselijke veiligheidsautoriteiten en experts raadplegen.

VERANTWOORDELIJKHEDEN

Fabrikant van het instrument

Laseto N.V., Belgium, BE0808.043.652, hierna genoemd FUTECH, is verantwoordelijk voor de veiligheidstechnische en onberispelijkke levering van het instrument, inclusief gebruiksaanwijzing en originele accessoires.

Fabrikanten van Niet-FUTECH accessoires voor het instrument zijn verantwoordelijk voor het ontwikkelen, invoeren en communiceren van veiligheidsconcepten voor hun producten en voor het functionerenaarvan in combinatie met het FUTECH instrument.

De eigenaar van het instrument heeft de volgende verplichtingen: Hij begrijpt de veiligheidsinformatie op het instrument en de instructies in de gebruiksaanwijzing;

Hij isbekend met deplaatselijke voorschriften met betrekking tot veiligheid enpreventie van ongelukken;

Hij stelt FUTECH er onmiddelijk van op de hoogte, zodra veiligheidsgebren aan het toestel optreden.

GEBRUIKSRISICO'S WAARSCHUWING

• De eigenaar is er verantwoordelijk voor, dat het instrument conform de voorschriften worden gebruikt. Deze person noet tevens zorgen voor een goede training en inzet van het personeel, dat het instrument gebruikt en voor de veilige toepassing van de apparatuur.

• Ontbrekende of onvolledige instructie kan leiden tot een onjuiste bediening of ondeskundig gebruik. Daar bij hunen zich ongelukken voordoen met ernstig lichamelijk letsel, aanzienlijke materièle en finanzielle schade en schade aan het milieu.

• Alle gebruikers dienen de veiligheidsaanwijzingen van de fabrikant en de instructies van de beheerder op te volgen.

• Pas op voor fouitieve meetresultaten nadat een instrument is gevallen, misbruikt, gemodificieerd, opgeslagen is geweest gedurende een langereperiode of getransporteerd.

• Als het instrument worden gebruikt met accessoires, bv.: masten, baken, meetstokken, kan het risico van blikseminslag worden vergroot.

• Gebruik het instrument Nietijdens onweer.

• Onvoldoende beveiliging van de werklocatie kan leiden tot gevaarlijke situatuies, bijvoorbeeld in het verkeer, op bouwlocaties en op industrièle installations.

• Zorg er.altijd voor, dat de werklocatie voldoende veilig is. Volg de voorschriften betreffende verilgheid en ter voorkoming van ongelukken en voor wegverkeer strikt op.

• Als de met het instrument gebruikte accessoires onvoldoende worden vastgezet en het instrument bloot worden gesteld aan mechanische schokken, bijvoorbeeld stoten of vallen, dan kan het instrument beschadigd raken of konnen mensen worden verwond.

• Zorg er bij het opstellen van het instrument voor, dat accessoires correct worden bevestigd, aangesloten en voldoende gefexeerdঃ. Vermijd hetblootstellen van het instrument aan mechanische belasting.

• Tijdens vervoer, verschepen of verwijderen van accu's bestaat de möglichkheid dat onvoorziene mechanische invloeden brandgevaar veroorzaken.

• Voor verscheping of vernietiging van het instrument, de accu's eerst ontladen door het instrument aan te latent staan tot de

accu's leegijken. Als accu's worden verschiept of vervoerd,要去 de eigenaar van het instrument er voor zorgen, dat aan de van toepassing+zijnde nationale en internationale regels en voorschriften wordt voldaan. Neem vooraf contact op met uwplaatselijke agent of vrachtvervoersbedrijf.

• Hoge Mechanische belasting, hoge omgevingstemperaturen of onderdompeling in vloeistoffen kan lekke, brand of explosie van de accu's verooorzaken.
• Bescherm accu's gegen mechanische invloeden en hoge omgevingstemperaturen. Laat accu's Niet in vloeistoffen vallen of dompel ze.daarin onder.
• Kortsluiten van occupolen kan oververhitting, brand of verwondeningen veroorzaken, bijvoorbeeldijdens bewaren of vervoer in (jas)zakken können de occupolen in contactkommen met sieraden, sleutels, gemetalliseerd papier of andere metalen voorwerpen.
  Zorg er voor, dat accupolen Niet in contact komen met metalen voorwerpen.
• Tijdens de werkking van het instrument bestaat het gevaar voor knellen van vingers door bewegende delen.
  Houd een veilige afstand aan maar bewegende delen.
• Bij het ondeskundig vermietigen van het product kan het volgen de zich voordoen.
• Verbranden van polymere onderdelen kan giftige gassen produceren, die de gezondheid können schaden.
• Als batterijen of accu's beschadigd raken of sterk worden verwarmd, dan können zich exploderen en vergiftiging, brand, corrosie of milieuvervuling verzoorzaken.
• Verwijdering van het instrument op een onverantwoorde wijze kan er voor zorgen, dat onbevoegden door incorrect gebruik de wet overtreden. Hierdoor konnen zichzelf en derden blootstellen aan ernstige verwondingen en het milieu verruilen;
• Het product mag nicht met het huisvuil worden weggegooid.
• Het verwijderen van het instrument moet in overeenstemming zichn met de geldende regels in uw land. Bescherm het producte allenincidente gegen het gebruik door onbevoegden.

LASERCLASSIFICATIE

Algemeen

De onderstaande richtlijnen (in overeenstemming met de geldende internationale normen IEC 60825-1(2007-03) en IEC TR 60825-14 (2004-02)) bieden instructie en trainingsinformatie voor de eigenaar van het instrument en de persoon die de apparatuur werkelijk gezruikt, ten einde op werkrisico's te anticiperen en deze te vermijden.

De beheerder moet er op toezien, dat alle gebruikers deze aanwijzingen begrijpen en opvolgen. Instrumenten geclassificeerd als laser Klasse 1, Klasse 2 en Klasse 3R vereisen geen: betrokkenheid van een laserveiligheidspersoon, beschermende kleding en veiligheidsbril, speciale waarschuwingsborden binnen het werkgebied van de laser, indien gebruikt en bediend zoals beschreiben in deze gebruiksaanwijzing vanwege het lage risiconiveau voor oogletsel. Instrumenten geclassificeerd als laser Klasse 2 of classe 3R hunnen verblinding, flitsblindheid en nabeelden veroorzaken, vooral indien gebruikt bij weinig omgevingslicht.

NAUWKEURIGHEID CONTROLEREN

Horizontal nivelling controller

1. Kies een kamer die ± 10m lenghte heeft.

2. Plaats het toestel bij wand nr. 1.

3. Schakel het apparaat aan en LAST het nivellenen.

4. Markeer de horizontale bijn in het midden van het kruis op wand nr. 1.

5. Draai het toestel 180^ en markeer de laserstraal in het midden van het laserkruis op wand nr. 2.

6. Verplaats het apparaat zo zich mogelijk bij wand nr. 2.

7. Stel de laser op hoogte in, zodat het midden van het laserkruis op de markings van wand nr. 2 staat.

8. Draai het toestel verwolgens 180^ en contrôleer het verschil tussen het midden van het laserkruis en de markings op wand nr. 1.

9. Dit verschil mag nicht groter zichn dan 4mm

10. LET OP: de tolerantie is afhankelijk van de afstand van de muren waartussen ude contro heeft uitgevoerd. Deze afstand dient u te vermenigvuldigen met 2. Dus indien uw

apparaat een nauwkeurigheid heeft van 4mm / 10m , dan is de berekening in ons voorbeeld 10m afstand × 2 = 20m .

De tolerated is 8mm / 20m

Verticale laserlijn controlleren

Plaats het apparaat op ongeveer 5m van een wand.

Hang gegen de wand een schietlood met een lenghte van 2m.

Schakel het apparaat aan en laat het nivellenen.

Plaats de verticale laserlijk op de schietloodijn.

In ons voorbeeld mag de afwijking maximaal 2mm zijn.

LET OP: indien uw toestel de vereiste tolerantie nicht haalt, dient u het apparaat maar uw servicepunt of dealer terug te sturen voor onderhoud. Reparaties uitgevoerd door nicht bevoegde Personen doen de garantie automatisch vervallen.

Laser golfengte 635nm /Class II - < 1 mW
Nauwkeurigheid ± 4 mm/10 m
Nivelleringsbereik 4,5°
Nivellering Pendulum
Gebruiksduur 30 uu
Power supply 2x 1,5V LR6 (AA) batterijen
Dimensies 110 mm x 68 x 97 mm
Werkbereik ± 20 m

DECACROSS

NL FRE EN DE

Felicitations!

Het toestel uitschakelen

Om het toestel uit te schakelen drukt u opniew op de on/off knop. Het toestel zal zich nu uitschakelen.

Eteindre l'appareil
