GEBRUIKSAANWIJZING PAC 12.2 Eurom

NL Deze symbolen op uw apparaat beteken:

• Dit apparaat is bevuld met Propaangas R290. De voorschriften van de fabrikant aangaande gebruik en reparatie dienen absolut opgevolgd te worden!
  Lees voor gebruik dit instructieboekie zorgvuldig en geheel door.
• Installee, gebruik of bewaar het apparaat Niet in een ruimte, kleiner dan 15m^2

Hartelijk dank dat u voor每次都 EUROM airconditioner/luchtontvochi-ger gekozen hebt: u hebts daarmee gekozen voor een uitstekend apparaat waar u ongetwijfeld jarenlang veel plezier van zult hebben!

Om de werkung zo verig in problemoos mogelijk te latent verlopen wollen wij u dringend adviseren het instructieboekje voor gebruik geheel en aandachtig door te lezen: het bevat belangrijke veiligheidsinformatie, aanbevelingen enz., en helpt u maximaal profijtuit uw airco te halen!

Wij raden u aan zowel het instructieboekje als de verpakking te bewaren: het boekje om het t.z.t zonodig nogmaals te konnen raadplegen, de verpakking om de airconditioner aan het eind van het seizoen in op te ruimen.

Tenslotte wensen wij u veel plezier van uw airco toe!

TECHNISCHE GEGEVENS

MODEL	EUROM PAC12.2	EUROM PAC14.2
Koelcapaciteit	12000 BTU/eur3500 Watt	14000 BTU/eur4000 Watt
Max. stroomverbruik	1345 Watt	1538 Watt
Luchtverplaatsingmax.	450 m³ / uur	450 m³ / uur
Aansluitspanning	220–240V / 50Hz	220–240V / 50Hz
Geluidsniveau	65dB(A)	65dB(A)
Koelvloeistof	R290/210gr.	R390 / 210 gr.
Isolatieklasse	IP20	IP20
Ventilatorinstellungen	3	3
Werktemperatuur	18 - 35°C	18 - 35°C
Afvoerpijp	Ø 150 mm x 1500 mm.	Ø 150 mm x 1500 mm.
Netto gewicht	26 kg.	26 kg.
Afmetingen	44 x 33,5 x 71,5 cm (I x b x h)

VEILIGHEIDSINSTRUCTIES

Algemene veiligheid:

• Dit apparaat is uitsluitend geschikt voor huishoudelijk gebruik.
• Zorg er te allen tijde (ookijdens transport!) voor dat het apparaatrechtop staat. Heeft het apparaat toch (deels) horizontaal gelegen, wacht dan 2 uur voordat u het in gebruik neemt. Diearendeft de compressor nodig om+zijn werk correct te doen.
  Zorg ervoor dat hij op een stevige, vlakke en horizontale ondergrund staat.
• Zorg ervoor dat het apparaatijdens de werkking aan alle zijden minstens 50~cm . vrije ruimte heeft.
  Zorg ervoor dat stekker en stopcontact te allen tjde goed zichtaar en bereikbaar+zijn.
• Plaats geen voorwerpen op het apparaat.
• Laat een werkend apparaat nicht zonder toezicht acheer, ook nicht even!
• Gebruik het apparaat Niet in de nabijheid vanlichtontvlambare of explosiegevoelige stoffen of brandstoffen. Gebruik ook geen verb, reinigingssprays, anti-insectensprays e.d. op of bij het apparaat; dat kan het plastic deformeren of elektrische schade aanbrengen.

• Blokker de roosters voor de inkomende en uitgaande luchtstromen Niet: ook Niet gedeeltelijk. Dek het apparaat dus ook Niet af: dit kan brand veroorzaken!

• Steek geen vingers of voorwerpen als pennen enz. door de roosters het apparaat in en zorg ervoor de ventilator Niet te blokkeren.

• Op kinderen, handelingsonbekwame Personen en huisdieren dient toezicht te worden gehonden om er zeker van teল dat zij nicht met het apparaat spelen.
• Dit apparaat kan door kinderen van 8aar en ouder en personen met verminderde fysiieke, zintuiglijke of geestelijkke vaardigheden of gebrek aan ervaring en kennis worden gebruikt wanner er toezicht op hen wordt gehonden of wanner zij instructies hebben ontvangen aangaande het op veilige wijze gebruiken van het apparaat en begrijpen welke bevaren eraan verbonden zijn. Kinderen mogen Niet met het apparaat spelen. Reiniging en gebruikersondoud mogen Niet door kinderen zonder toezicht worden uitgevoerd. Voorkom dat kinderen het apparaat aanraken of ermee spelen.
• Stel het apparaat Niet in werkung wonneer u beschadigingen constasteert aan apparaat, elektrokabel of stekker, of wonneer het slecht functioneert, is gevalen of op andere wijze een storing vertoont. Breng het complete apparaat terug maar uw leverancier of een erkend elektricien voor controle en/of reparatie. Vraag.altijd om originele onderdelen. Het apparaat (incl.elektrokabel en stekker) mag uitsluitend worden geopend en/of gerepareerd door daartoe bevoegde en gekwalificierde Personen.

• Dit apparaat is alleen geschikt voor gebruik binnenshuis
• Gebruik uitsluitend de stekker die van fabriekswege op het apparaat is gemonteerd en geen andere aansluitingsvormen!
• Het apparaat dient volgens de landelijkke bedrangingsvoorschriften te worden aangesloten.
• Controller voor gebruik of het stopcontact dat u wilt gebruiken geaard is, geen defecten vertoont en of de spanning op het stopcontact, overeenkomt met die op het typeplaatje van het apparaat. Schade,veroorzaakt door een foutieve spanning valt buiten de garantie!
• Als het apparaat Niet worden gebruikt, of als u het schoonmaakt, er onderhoud aan uitvoert of het verplaatst, schakel het dan eerst uit en neemervolgens de stekker uit het stopcontact. Beweeg en/of verplaats het apparaat altiid rustiq!
• Ook wanner u het apparaat in gebruik neemt geldt: éerst de stekker in het stopcontact, dan de schakelaar op de AAN-stand en dan pas de bedieningsknop gebruiken!
• Gebruik het apparaat Niet in een vochtige of natte omgeving, Niet in de buurt van een bad, douche of zwembad en spelter geen water, olie of wat voor vloeistof dan ook op of in het apparaat.
• Vermijd zoveel möglich het gebruik van verlengsnoeren. Is dit onvermijdelijk, gebruik dan een snoer met voldoende capaciteit (minimaal 3 × 1,5 mm^2 ) en houd het buiten de looproute!
• Verplaats het apparaat Niet door aan de elektrokabel te trekken en neem de stekker in de hand als u die uit het stopcontact wilt nemen. Beschadig/ervorm/verander elektrokabel en/of strekker Niet; dat kan tot schade aan het apparaat of een elektrische schok leiden.
  Schakel het apparaat onmiddelijk uit en neem de stekker uit het stopcontact wanner u vreemde geluiden hoort, geurties ruikt of rook ziet.
• Als de elektrokabel, stekker of het apparaat zich beschadigd of stuk is, dan wel storingen vertoont, gebruik hem dan Niet of schakel hem onmiddelijk uit en neem de stekker uit het stopcontact. Apparaat, stekker en/of kabel dienen door een elektricien of een vergelijkbaar gekwalificeerd persoon te worden gerepareerd/ervangen. Reparations door ondeskundigen doen de garantie verrallen en+kunnen gevaarlijke situatuies veroorzaken!

Veiligheid rond het koelmiddel R290:

• Lees al deze waarschuwingen aandachtig door.

• Dit apparaat bevat het koelmiddel R290. R290 is een koelmiddel conform de Europese richtlijnen. Perforeer het koelcircuit nooit, R290 is brandhaar (GWP 3)!

• Gebruik voor het ontdooiprocesse geen andere middelen dan aanbevolen door de fabrikant.

• Dit apparaat dient te worden gebruikt en opgeslagen in een ruimte, waarin zich geen bronnen van ontsteking bevinden, zoals open vuur of werkende gas- en elektrische apparaten.
• Perforeer geen van de onderdelen van het koelcircuit en steek het apparaat Niet in brand.
• Als het apparaat is geinstalleerd, werkt of wordt opgeslagen in een nicht-geventileerde ruimte dan dient u maatregelen te nemen ter voorkoming van brand of explosie door weglekt koelmiddel. Zorg dan dat er zich geen enkele ontstekingsbron (als vuur, kachels, vonkende elektrisch apparatuur, brandende cigaretten enz.) in dezelfde ruimte bevindt!
• Het apparaat要去 zodiacig worden opgeslagen dat mechanische defecten worden voorkomen
• Installee, gebruik of bewaar het apparaat Niet in een ruimte, kleiner dan 15m^2
  R290 is geurloos, u zult lekkage dus nicht ruiken!
• Personen die met een koelcircuit werken of waarop ingrijpen, dienen in het bezit teijken van de juiste certificering die afgegeben is door een geaccrediteerde instantie en waarmee worden verkaard dat de person in kwestie competent is om koelmedia te hanteren in overeenstemming met een speciale beoordeling die door de verenigingen van de sector erkend is.
• De reparations要去en uitgevoerd worden op grond van de aanbevelingen van de fabrikant van het apparaat. Het onderhoud en de reparations die de assistentie van ander gekwalificeerd personeel vereisen,要去en uitgevoerd worden onder toezicht van iemand die gespecialiseerd is in het gebruik van ontylambare koelmedia.

Voor maximaal effect:

• Overschrijd de aanbevolen maximaal te koelen ruijtme Niet
• Plaats het apparaat Niet in de buurt van een warmtebron, Niet indezelfde ruimte met een wasdroger en Niet in direct zonlicht.
  Sluit ramen en deuren en houd gordijnen of luiken geslotenijdens de zonnigste uren van de dag
  Houd de filters schoon
• Temper temperatuur- en ventilatie-installingen wanner de ruimte de gewenste condites heeft bereikt.

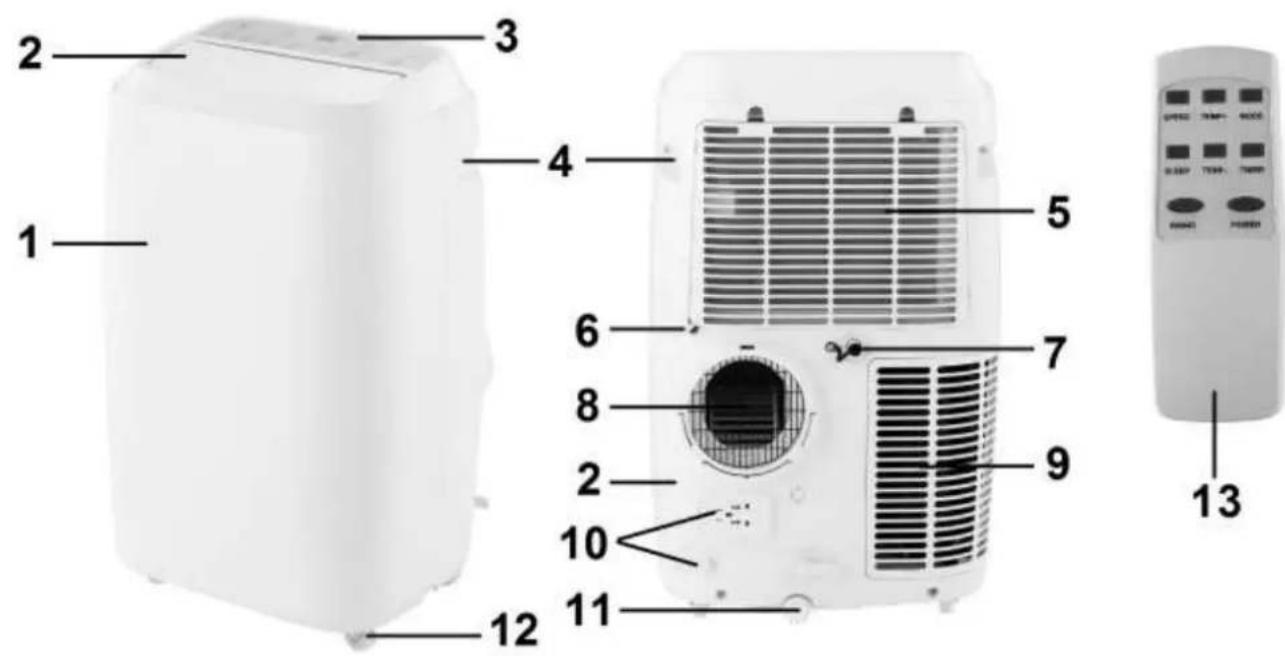

BESCHRIJVING

1 - voorpaneel
2-luchtuitlaat
3 - bedieningspaneel
4 - handgreep
5-luchtinlaat
6 - elektrokabel met stekker
7-waterafvoer-continu

8 - aansluiting afvoerslang warme lucht
9-luchtinlaat
10 - opruimplaats elektrokabel en stekker
11 - wateraftappunt
12 - wieltjes
13 - afstandsbediening

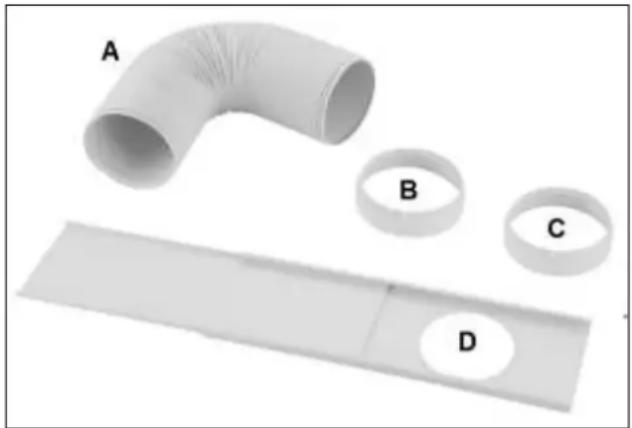

Toebehoren:

A-Afvoerslangwarmelucht
B-Aansluitstuk raambalk
C-Aansluitstuk airco
D - Raambalk

INSTALLATIE

De EUROM PAC12.2 en PAC14.2 zijn mobiele airco's/luchtontvochtigers die van kamer maar kamer verplaatst können worden.

• Verwijder al het verpakkingsmaterial en zorg er waar bij voor dat het apparaat steedsrechtop blijft staan
• Controller voor gebruik of alle toebehoren aanwezig zijn en of apparaat en toebehoren geen beschadigingen vertonen. Neem een beschadigd apparaat Niet in gebruik maar ga er mee terug maar uw leverancier!
• Plaats het apparaat op een stevige, vlakke, droge en horizontale ondergrond in de buurt van een stopcontact en afvoermogelijkheid voor de warme lucht, bijv. een venster dat een stukje kan worden geopend. Zorg ervoor dat het apparaat aan alle zijden minstens 50~cm . vrij ruimte heeft en houd rekening met alle aanwijzingen uit de veiligheidsinstructies.
• Om te ontvochtigen sluit u nu een waterafvoerslang aan op de waterafvoer-continu (7). Deze slang leidt u in een emmer of putje. De slang mag nicht omhoog lopen! Uw apparaat is nu gebruiksklaar.
• Om te koelen hoeft u geen waterafvoerslang aan te sluiten. Plaats de raambalk sluitend in de opening van het raam, zie afb. De lengte van de raambalk is verstelbaar van 67,5 tot 123 cm.

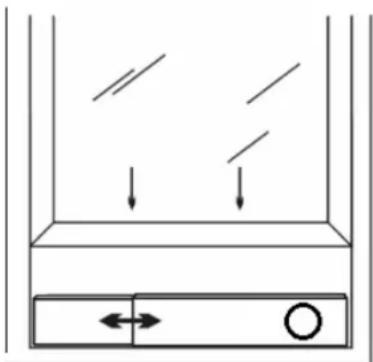

• Draai het aansluitstuk voor de airco op het ene-, en voor de raambalk op het andere uiteinde van de afvoerslang.
• Schuif het aansluitstuk voor de airco in de waarvoort bestemde gleuven op dechterzijde van de airco.
• Bevestig het andere uiteinde van de afvoerslang in de opening raambalk, om de af te voeren warme lucht maar buiten te leiden.

• U=knt de afvoerslang ook zonder raambalk uit een openstaand raam hangen; deze methode is evenwel minder efectief.
• Voorkom knikken of bochten in de afvoerslang. Dit veroorzaakt opeenhoping van uitgestoten vochtige lucht, wat lekkage, over-verhitting of uitschakeling van de airco tot gevolg kan hebben.
• Waarschuwing! Gebruik uw airco Niet voordat hij volgens de hierboven beschreiben instructies is geinstalleerd!
• Waarschuwing! Zorg ervoor dat er geen water het apparaat kan binnendringen!
• Waarschuwing! De lenghte van de afvoerijp is speciaal aangepast aan de techniek van deze airco. Vervang hem dus Niet door-, en verleng hem Niet met een eigen slang, want dat kan het functioneren van de airco negatief beinvloeden. De slang kan worden uitgerekt, maar om een optimaal effect te bereiken dient u de lenghte zo kort möglich te houden.

Denk wel aan uw inbraakpreventie!

WERKING

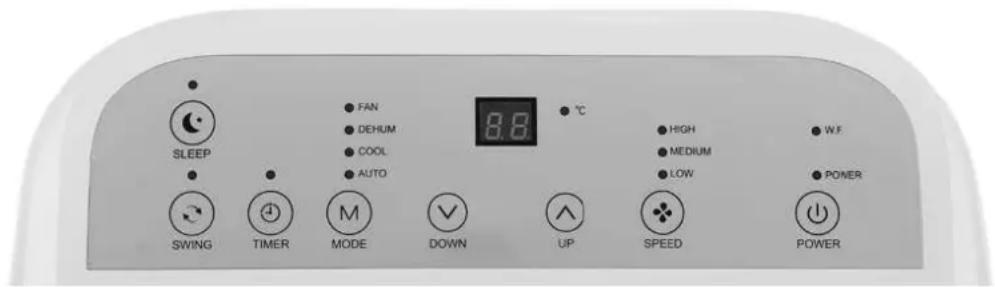

Bedieningspaneel en afstandsbediening hebbendezelfde knoppen: u kunt er dusdezelfde opdrachten mee gehen. Het bedieningspaneel heeft daarnaast lampjes die tonen wat er is ingesteld.Verder op het bedieningspaneel een W.F.-lampje (watertank vol) en een display dat de temperatuur- en timerinstelling toont.

Controleer, vór u uw airco in gebruik neemt:

• Of hij volgens de voorschriften en de veiligheidsinstrumenties is geinstalleerd
• Of hij geen beschadigingen of gebreken vertoont
• Of het stopcontact dat u wilt gebruiken de spanning afgeeft die op het typeplaatje van het apparatusaat staat (220-240V / 50Hz)
• Of er geen andere apparatuur op hetzelfde stopcontact is aangesloten

Wanner dit allemaal in orde is kunt u de stekker in het stopcontact steken. Door nu op de POWER-knop te drukken stelt u het apparaat in werking.

D.m.v. de MODE-knop kiest u voor een bepaalde functie: automatische werkung, koelen, ontvochtigen of ventileren. Elke keer wanner u de knop indrukt, wisselt de functie. Het lampje op het bedieninspaneel toont welke functie actief is. Wanner u koelt of ontvochtigt, wacht dan tot 3 minutes na het in- of uitschakelen alvorens het apparaat opnieuw in- ofuit te schakelen.

Dezeijd heeft de compressor nodig voor herstel.

Automatisch koelen:

MODE indrukken tot het lampje AUTO oplicht.

Het apparaat zal, afhankelijk van de omgevingstemperatuur, automatisch een gewenste temperatuur kiezen met de waar bij behorende functie: koelen, ontvochtigen of ventileren. Ook dat lampje Licht op.

Omgevingstemperatuur	< 23°C	23°C ≤ omp.temp ≤ 26°C.	≥ 26°C
Mode	Ventileren (fan)	Ontvochtigen (dehum)	Koelen (cool)
Gewenste temperatuur	21°C	23°C	25°C

Koelen:

MODE indrukken tot het lampje COOL oplicht.
TEMP + / TEMP - ( / V) indrukken om de gewenste kamertemperatuur in te stellen (van 16^ tot 31^ ).
SPEED indrukken om gewenste windsnelheid te selecteren (laag, medium of hoog).

Ontvochtigen:

Controller vooraf of de waterafvoerslang is aangesloten, zie blz. 6!
MODE indrukken tot het lampje DEHUM oplicht.
De temperatuur worden automatisch ingesteld op 2 graden onder de kamertemperatuur (16°C tot 31°C).
De ventilatorsnelheid worden automatisch ingesteld op laag ("LOW").

Ventileren:

MODE indrukken tot het lampje FAN oplicht
SPEED indrukken om gewenste windsnelheid te selecteren (laag, medium of hoog).

Onder de functie 'koelen' en 'ontvochtigen' zal het apparaat af en toe stoppen teneinde deradiatoren de gelegenheid te geben te ontdooien. Na enkele minuten zal het apparaat wee starten. Gebruik geen middelen om dit proces te versnellen en verander ondtussen geen instelleningen!

Wanner u koelen' of ontvochtigen instelt zal het apparaat continu blijven werken, tenzij:

• de kamertemperatuur lager worden dan de ingestelde temperatuur
• de timer op een eindhoven is ingesteld.

Timer:

Met de Timerknop kurz u de airco automatisch op een vooraf ingesteldeijd laden starten dan wel stoppen.

Automatisch starten: Zet het apparaat aan en stel functie (MODE) en temperatuur in. Zet het apparaat nu waaruit. Druk op de timerknop en kies d.m.v. de 'up' en 'down'-knappen (Λ en V) het moment dat u hem in werkung wilt latent treden: elke keer wanner u op Λ (up) drukt is dat een eer later, elke keer dat u op V (down) drukt een eer erder. Wanner op het display bijv. 5aar staat, za de airco over 5aar in werkung treden.

Automatisch stoppen: de airco staat aan. Druk op de timerknop en kies d.m.v. de temperatuurknuppen het moment dat u hem wilt uitschakelen: elke keer wanner u op (up) drukt is dat een eer later, elke keer dat u op V (down) drukt een eer erder. Wanner op het display bijv. 2 eer staat, za de airco over 2 eer uitschakelen. De timer kan op 1 tot 24 eer worden ingesteld.

Zwenken

Doorijdens de werking op de SWING-knop te drukken za de klep (en daarmee de luchtstroom) op en neer gaan bewegen. Nogmaals drukken en het zwenken stopt.

Slapen

Kies voor MODE 'koelen' (COOL) en stel een gewenste temperatuur in.
Druk op de knop 'SLEEP'; na een uur zal het apparaat de gewenste temperatuur automatisch met een graad verhogen, en na nog een uur met een tweede graad. Op.Deze stand blijft het apparaat werken.
Door nogmaals op 'SLEEP' te drukken annuleert u de opdracht.

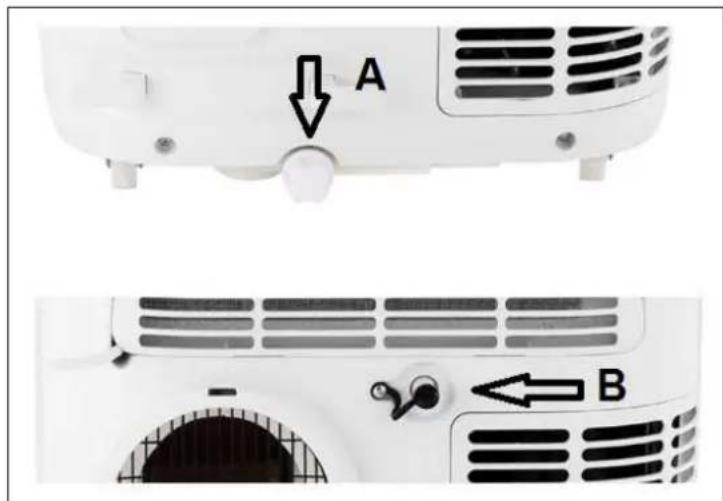

Waterafvoer

Tijdens het koelen onttrekt het apparaat water aan de lucht. Dit verdampt grotendeels weeer, maar evt. overtollig water hoopt zich op in het waterreservoir. Als dit vol is stoppen compressor en motor automatisch en gaat het lampje 'watertank vol' (W.F.) branden.

Schakel in dat geval de airco uit en neem de stekker uit het stopcontact. Ledig de watertank

door het dopje A van het water-aftappunt te draaien en de tank te lately leeglopen in een putje of op te vangen in een bak o.i.d.

Vergeet naderhand nicht het dopje weeer op de afvoer te draaien!

Hierna sunt u de airco weeR gewoon in gebruik nemen.

Bij ontvochtigen wordenmeer water aan delucht onttrokken.Daarom wordt geadviseerd tijdens het ontvochtigen een slang op de waterafvoer-continu B aan te sluiten,endeze maar een (lager gelegen) waterafvoer leiden (continu-drainage).

Mocht ooit de waterpomp defect zijn en u

zou het apparaat toch wollen gebruiken, sluit dan op een van de beiden waterafvoerpunten een slang aan voor continu-afvoer. Het apparaat kan dan gewoon werken.

Veiligheid

De PAC12.2 & 14.2 is voorzien van een oververhittingsbeveiliging die het apparaat uitschakelt wonneer het oververhit raakt. Wanner dit optreedt dient u de stekker uit het stopcontact te nemen en de PAC12.2&14 minstens 30 minuten vrij te gehen om af te koelen. Neem tevens deoorzaak van de oververhitting weg: worden het apparaat (deels) afgedekt? Staat het te zich op een muur of ander obstakel waardoor het onvoldoende lucht kan aanzuigen ofuitblazen?

Hierna sunt u het apparaat weeop de normale wijze in gebruik nemen, maar houd de eerste 30 minuten goed in de gaten of er geen afwijkingen optreden. Vertoont het apparaat afwijkingen, of treedt de oververhitting weer in werkig zonder dat er een aanwijsbare oorzaak is, neem dan contact op met uw leverancier of een erkend elektricien voor controle / reparatie.

SCHOONMAAK EN ONDERHOUD

Let op! Voor u schoonmaak- of onderhoudswerkzaamheden aan de aircouitvoert dient u het apparaat alkijd uit te schakelen en de stekker uit het stopcontact te nemen! Om de airco in goede conditie te honden is regelmatig schoonmaken een vereiste!

Reiniging van de omkasting

Gebruik een zachte, vochtige doeok om de kast af te wissen. Spuit hem nooit af en zorg ervoor dat er geen water het apparaat binnendringt! Gebruik nooit agressieve reinigingsmiddelen, benzine, wasmiddelen, chemisch geimpregneerde doekjes of andere reinigingsoplossingen. Die kuren de kast beschadigen.

Droog het apparaat na met een zachte doeck.

Reiniging van de filters

Reinig de filters elke twee weken; een airco met vuile filters werkt nicht goed.

• Open het rooster van de luchtinlaat en neem het filter eruit.

• Reinig het filter in lauw-warm water (max. 40^ ) metevt. een neutraal reinigingsmiddel. Laat het filter in de schaduw goed drogen.

• Plaats het filter terug in het rooster, en het rooster terug in het apparaat. Pas op! De airco nooit lately werken zonder filters!

Einde-seizoen-reiniging

Wonneer het apparaat voor langereijd worden opgeslagen dient u de volgende maatregelen te nemen!

• Open het wateraftappunt (11) enaar het gecondenseerde water volledig weglopen. Laat het apparaat enkele uren draaien op de ventilatorfunctie, zodat de airco vanbinnen kurkdroog is.
  Schakel de airco uit, neem de stekker uit het stopcontact en maak het filter schoon en plaats het terug, of verrang het.
• Draai de afvoerslang van het apparaat, om beschadiging te voorkomen
• Verpak de airco z.m. in de originele verpakking of in een plastic zak en zet hem op een droge plaats voor de opslag, Nietkleiner dan 10m^2 . Zet geen zware voorwerpen op het apparaat.

PROBLEEMOPLOSSING

Wanneruw apparaat hapert kunt u proberen of de onderstaande acties het probleem op kuren loscen. Is dat Niet het geval, bied het apparaat dan ter reparatie aan bij een gekwalificeerd elektrotechnicus.probeer nooit zichrepartacies uit te voeren!

Het apparaat start nicht als ik op de AAN/UIT-knop druk

Zit de stekker in het stopcontact?
- Is de aardlekschakelaar ingeschakeld? Geen stroomstoring?
Is de watertank wellicht vol? Ledig hem.
- De kamertemperatuur is lager dan de ingestelde temperatuur; pas de ingestelde temperatuur aan.

Het apparaat lijkt weinig uit te richten

• Staat de temperatuur Niet te hoog ingesteld?
  Is er direct zonlicht? Sluit de gordijnen.
  Staan er ramen en/of deuren open? Sluit ze.
• Zijn er teveel mensen in de ruimte? De produceren warmte!
  Is de ruimte te groot?
• Staat eriets in de ruimte dat (veel) warmte produeert? Schakel het uit of verwijder het.
  Is het filter stoffig, met vuil bedekt? Maak het schoon.
• Is de luchtinlaat of -uitlaat(slang) geblokkeerd? Zorg voor een vrij luchtstroom.

Het apparatus produceert lawaai

• Is de ondergrond van de machine wel stevig, effen en horizontaal?
• Het stromende koelmiddel in het apparaat produeert ook enig geluid. Dit is normalaal.

Het apparatus schakelt zichzelf uit

• Mogelijk heeft de oververhittingbeveiliging het uitgeschakeld. Zie 'Veiligheid'.

Foutmelding Code E0

• De temperatuursensor is kapot. Laat hem verrangen. Het apparaat werkt ook zonder temperatuurinstelling.

Foutmelding Code E2

• De watertank zit vol. Schakel het apparaat uit en ledig hem handmatig. Schakel hem verwolgens opnieuw in.

PROBEER NOOIT ZELF HET APPARAAT TE REPAREREN!

VERWIJDERING

Binnen de EU betekent dit symbol dat dit product nicht met het normale huishoudelijk afval mag worden afgevoerd. Afgedankte apparaten bevatten waardevolle materialen die hergebruikt hunnen en要去en worden, om het milieu en de gezondheid Niet te schaden door ongereguleerde afvalinzameling. Breng afgedankte apparatuur waar aan eenaarvoor aangewezen inzamelpunt of wend u tot het bedrijf waar u het apparaat gekocht hebt. Zij hunnen er voor zorgen dat zoveel möglich onderdelen van het apparaat hergebruikt worden.
