Producttype	Vonyx 172.054 ontvanger
Werkfrequentie	UHF
Frequentiebereik	600 - 800 MHz
Aantal kanalen	16 kanalen
Transmissiebereik	Tot 100 meter
Connectiviteit	XLR-uitgang en 6,35 mm jack
Voeding	Inclusief netadapter
Aanbevolen gebruik	Ideaal voor concerten, evenementen en presentaties
Onderhoud	Controleer regelmatig de verbindingen en de batterij
Veiligheid	Niet blootstellen aan vocht of extreme temperaturen
Garantie	2 jaar

Veelgestelde vragen - 172.054 Vonyx

Hoe kan ik de Vonyx 172.054 ontvanger instellen?

Om de Vonyx 172.054 ontvanger in te stellen, sluit u deze aan op een stroombron en verbind u hem met uw audioapparaat via de juiste kabel. Volg de instructies in de handleiding om uw zender te koppelen.

Waarom ontvangt de ontvanger geen signaal?

Zorg ervoor dat de zender is ingeschakeld en correct is gekoppeld aan de ontvanger. Controleer ook of de afstand tussen de twee apparaten niet groter is dan het opgegeven bereik.

Het geluid is van slechte kwaliteit, wat moet ik doen?

Slechte geluidskwaliteit kan worden veroorzaakt door storing. Probeer de afstand tussen de ontvanger en de zender te verkleinen, of houd ze uit de buurt van andere elektronische apparaten die storing kunnen veroorzaken.

Hoe reset ik de Vonyx 172.054 ontvanger?

Om de ontvanger te resetten, zet u hem uit en houdt u de resetknop ongeveer 10 seconden ingedrukt totdat het lampje knippert. Laat de knop los om de reset te voltooien.

De ontvanger gaat niet aan, wat moet ik doen?

Controleer of de netadapter correct is aangesloten en of het stopcontact werkt. Als het probleem aanhoudt, probeer dan een andere adapter of neem contact op met de klantenservice.

Kan ik meerdere ontvangers gebruiken met één zender?

Ja, u kunt meerdere ontvangers gebruiken met één zender, mits ze allemaal compatibel zijn met hetzelfde systeem. Raadpleeg de handleiding voor meer details over de configuratie.

Hoe lang duurt het om de ontvanger op te laden?

De volledige oplaadtijd van de Vonyx 172.054 ontvanger is ongeveer 3 tot 4 uur. Raadpleeg de handleiding voor specifieke aanbevelingen over het gebruik van de batterij.

Welke accessoires worden meegeleverd met de ontvanger?

De Vonyx 172.054 ontvanger wordt meestal geleverd met een netadapter, een audiokabel en een gebruiksaanwijzing. Controleer de verpakking om er zeker van te zijn dat alle accessoires aanwezig zijn.

GEBRUIKSAANWIJZING 172.054 Vonyx

Hartelijk dank voor de aanschaf van dit Vonyx product. Neemt U a.u.b. een paar momenten de tijd om deze handleiding zorgvuldig te lezen, aangezien wij graag willen dat u onze producten snel en volledig gebruikt.

Lees deze handleiding eerst door alvorens het product te gebruiken. Volg de instructies op anders zou de garantie wel eens kunnen vervallen. Neem ook altijd alle veiligheidsmaatregelen om brand en/of een elektrische schok te voorkomen. Tevens is het ook raadzaam om reparaties / modificaties e.d. over te laten aan gekwalificeerd personeel om een elektrische schok te voorkomen. Bewaar deze handleiding ook voor toekomstig gebruik.

• Bewaar de verpakking zodat u indien het apparaat defect is, dit in de originele verpakking kunt opsturen om beschadigingen te voorkomen.
• Voordat het apparaat in werking wordt gesteld, altijd eerst een deskundige raadplegen. Bij het voor de eerste keer inschakelen kan een bepaalde reuk optreden. Dit is normaal en verdwijnt na een poos.
• In het apparaat bevinden zich onder spanning staande onderdelen; open daarom NOOIT dit apparaat.
• Plaats geen metalen objecten en mors geen vloeistof in het effect. Dit kan leiden tot elektrische schokken of defecten.
• Toestel niet opstellen in de buurt van warmtebronnen zoals radiatoren etc. en niet op een vibrerende onder- grond plaatsen. Dek ventilatieopeningen nooit af.
• Het apparaat is niet geschikt voor continu gebruik.
• Wees voorzichtig met het netsnoer en beschadig deze niet. Als het snoer kapot of beschadigd is, kan dit leiden tot elektrische schokken of defecten.
• Als u de stekker uit het stopcontact neemt, trek dan niet aan het snoer, maar aan de stekker.
• Om brand of elektrische schok te voorkomen, dient u dit apparaat niet bloot te stellen aan regen of vocht.
• Verwijder of plaats een stekker nooit met natte handen resp. uit en in het stopcontact.
• Indien zowel de stekker en/of netsnoer als snoeringang in het apparaat beschadigd zijn dient dit door een vakman hersteld te worden.
• Indien het apparaat zo beschadigd is dat inwendige (onder)delen zichtbaar zijn mag de stekker NOOIT in het stopcontact worden geplaatst en het apparaat NOOIT worden ingeschakeld. Neem in dit geval contact op met de dealer.
• Sluit het apparaat nooit op een dimmer aan.
• Reparatie aan het apparaat dient te geschieden door een vakman of een deskundige.
• Sluit het apparaat alleen aan op een 220-240VAC / 50Hz (geaard) stopcontact, verbonden met een 10-16A meterkastgroep.

• Bij onweer altijd de stekker uit het stopcontact halen, zo ook wanneer het apparaat voor een langere tijd niet gebruikt wordt. Stelregel: Bij geen gebruik stekker verwijderen.

• Als u het apparaat lang niet gebruikt heeft en het weer wil gebruiken kan er condens ontstaan; laat het apparaat eerst op kamertemperatuur komen alvorens het weer in werking te stellen.

• Apparaat nooit in vochtige ruimten en buiten gebruiken.
• Om ongevallen in bedrijven te voorkomen moet rekening worden gehouden met de daarvoor geldende richtlijnen en moeten de aanwijzingen/waarschuwingen worden gevolgd.
• Het apparaat buiten bereik van kinderen houden. Bovendien mag het apparaat nooit onbeheerd gelaten worden.
• Gebruik geen schoonmaakspray om de schakelaars te reinigen. Restanten van deze spray zorgen ervoor dat smeer en stof ophopen. Raadpleeg bij storing te allen tijde een deskundige.
• Gebruik geen overmatige kracht bij het bedienen van het apparaat.
• Dit apparaat kan magnetisch veld veroorzaken. Houd dit apparaat ten minste 60 cm afstand van de computer of tv.
• Laad de accu elke 3 maanden als u het apparaat voor een langere periode niet gebruikt. De batterij kan worden beschadigd.
• Bij een ongeval met dit product altijd eerst een deskundige raadplegen alvorens opnieuw te gebruiken.
• Tracht het apparaat niet schoon te maken met chemische oplossingen. Dit kan de lak beschadigen. Gebruik een droge doek om schoon te maken.
• Blijf uit de buurt van elektronische apparatuur die bromstoringen zouden kunnen veroorzaken.
• Bij reparatie dienen altijd originele onderdelen te worden gebruikt om onherstelbare beschadigingen en/of ontoelaatbare straling te voorkomen.
• Schakel eerst het toestel uit voordat u het netsnoer verwijdert. Verwijder netsnoer en aansluitsnoeren voordat u dit product gaat verplaatsen.
• Zorg ervoor dat het netsnoer niet beschadigd/defect kan raken wanneer mensen erover heen lopen. Het netsnoer vóór ieder gebruik controleren op breuken/defecten!
• In Nederland/België is de netspanning 220-240Vac/50Hz. Indien u reist (en u neemt het apparaat mee) informeer dan naar de netspanning in het land waar u verblijft.

Deze markering wordt weergegeven om u erop attent te maken dat een levensgevaarlijke spanning in het product aanwezig is en dat bij aanraking van deze delen een elektrische schok wordt verkregen.

Deze instructiemarkering wordt weergegeven om u erop te wijzen dat de instructie zeer belangrijk is om te lezen en/of op te volgen.

OPMERKING: Om zeker te zijn van een correcte werking, dient u dit apparaat in een ruimte te gebruiken waar de temperatuur tussen de 5°C/41°F en 35°C/95°F ligt.

Raadpleeg eventueel www.wecycle.nl en/of www.vrom.nl v.w.b. het afdanken van elektronische apparaten in het kader van de WEEE-regeling. Vele artikelen kunnen worden gerecycled, gooi ze daarom niet bij het huisvuil maar lever ze in bij een gemeentelijk depot of uw dealer. Lever ook afgedankte batterijen in bij uw gemeentelijk depot of bij de dealer, zie www.stibat.nl

Alle (defecte) artikelen dienen gedurende de garantieperiode altijd retour te worden gezonden in de originele verpakking. Voer zelf geen reparaties uit aan het toestel; in élk geval vervalt de totale garantie. Ook mag het toestel niet eigenmachtig worden gemodificeerd, ook in dit geval vervalt de totale garantie. Ook vervalt de garantie bij ongevallen en beschadigingen in élke vorm t.g.v. onoordeelkundig gebruik en het niet in achtnemen van het gestelde in deze gebruiksaanwijzing. Tevens aanvaardt Vonyx geen enkele aansprakelijkheid in geval van persoonlijke ongelukken als gevolg van het niet naleven van veiligheidsinstructies en waarschuwingen. Dit geldt ook voor gevolgschade in wélke vorm dan ook.

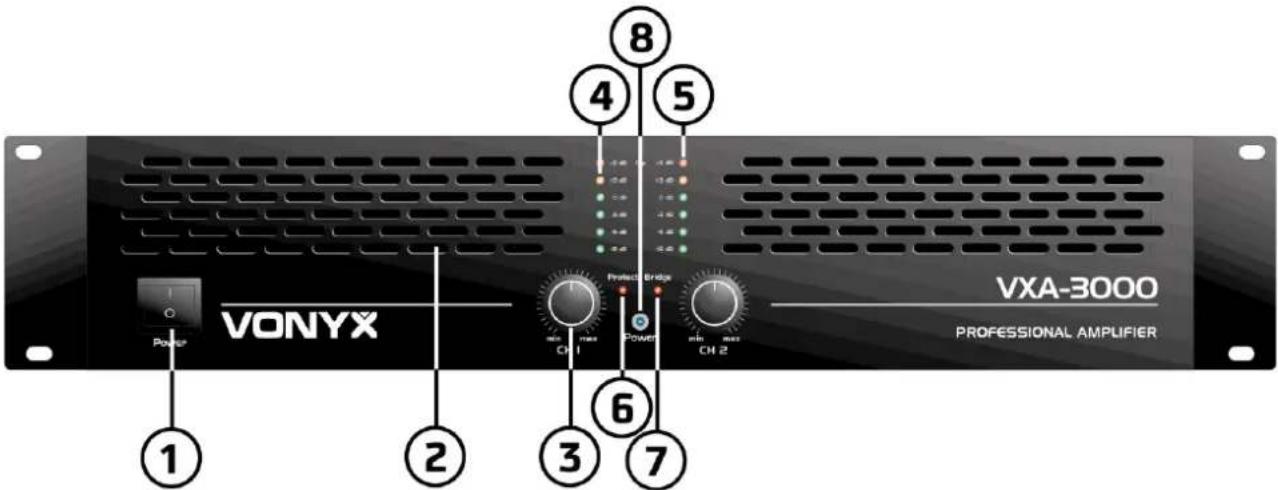

VOORPANEEL

VONYX VXA-3000 PROFESSIONAL AMPLIFIER 1 2 3 4 5 6 7 8 Power Power Bridge min max CH 1 min max CH 2

1. Netschakelaar.

Voor het inschakelen van de versterker. Altijd de volume regelaars op minimum zetten alvorens de versterker in te schakelen.

2. Koeling.

Rooster voor geforceerde koeling van de luchtstroom.

3. Volume-regelaars.

Regelaars voor beide kanalen. Wanneer de clip indicatoren (4) branden dienen de regelaars linksom te worden gedraaid.

4. Signaal-indicatoren.

Deze LEDs geven aan wanneer er audiosignalen aanwezig zijn..

5. Clip-indicator.

Deze LEDs gaan branden wanneer de versterker aan het maximum van z'n vermogen zit, de versterker gaat dan vervormen. De volume regelaars dienen dan onmiddellijk lager (minimum) gedraaid te worden. Soms gaan deze LEDs aan en uit, dit kan nog geen probleem zijn.

6. Protect-indicator.

Wanneer er iets defect raakt in de versterker zal deze in protect mode gaan en zullen de LED(s) gaan branden. Oorzaak kan zijn: Slechte ventilatie, een lagere impedantie dan 4 Ohm, defecte ventilator(en), kortsluiting (ook in de bekabeling).

De blauwe LED gaat branden als de versterker wordt ingeschakeld.

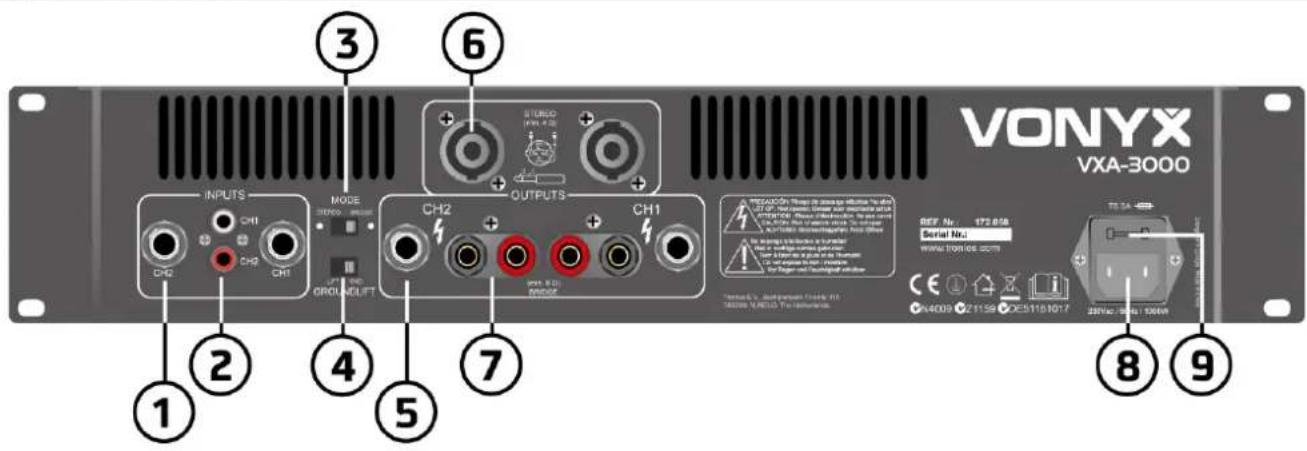

ACHTERPANEEL

VONYX VXA-3000 1 2 3 4 5 6 OUTPUTS CH1 CH2 CH3 CH4 OUTPUTS CH2 CH1 OUTPUTS CH2 OUTPUTS OUTPUTS OUTPUTS OUTPUTS OUTPUTS OUTPUTS OUTPUTS OUTPUTS OUTPUTS OUTPUTS OUTPUTS OUTPUTS OUTPUTS OUTPUTS OUTPUTS OUTPUTS OUTPUTS OUTPUTS OUTPUTS OUTPUTS OUTPUTS OUTPUTS OUTPUTS OUTPUTS OUTPUTS OUTPUTS OUTPUTS OUTPUTS OUTPUTS OUTPUTS OUTPUTS OUTPUTS OUTPUTS OUTPUTS

1. 6.3mm Jack -ingangen.

Twee 6.3mm jack -ingangen om een audiobron op aan te sluiten (mixer etc.).

2. RCA -ingangen.

Twee RCA -ingangen om een audiobron op aan te sluiten (mixer etc.).

3. Mode Schakelaar.

De versterker kent 2 verschillende modes: stereo & bridge:

Stereo mode: Standaard Links / Rechts stereo mode.

Bridge mode: Deze mode combineert beide versterkers met één uitgang, hetgeen resulteert in een dubbel uitgangs-vermogen op die uitgang. Het vermogen kan worden geregeld met de linker volume-regelaar 1.

4. Ground Lift Schakelaar.

Om massa van het chassis te scheiden in geval van een aardlus (hum).

5. 6.3mm Jack uitgang.

In stereo mode is de uitgangs-impedantie 4 Ohm per kanaal

6. NL4 uitgang.

In stereo mode is de uitgangs-impedantie 4 Ohm per kanaal.

Pin +1 & +2 = + uitgang, Pin -1 & -2 = - uitgang

7. Schroefaansluitingen.

Luidspreker-uitgangen : 4 Ohm per kanaal. In bridge mode 8 Ohm.

8. Netentree.

Sluit het netsnoer eerst aan op de versterker en steek daarna pas de stekker in de wandcontactdoos (stopcontact

9. Zekeringhouder.

Vervang de zekering altijd door een exemplaar met een identieke waarde.

INSTALLATIE

Aansluiten van de uitgang

Zorg er voor dat de versterker uitgeschakeld is tijdens de bekabeling van de installatie. Luidsprekers kunnen worden aangesloten m.b.v. NL4 connectoren of via schroefaansluitingen. Gebruik onderstaande informatie voor het bepalen van de dikte van de aansluitsnoeren:

Afstand(m) Dikte(mm2)

<10m 1.5mm2

10m <20m 2.5mm2

20m <30m 4.0mm2

Opstelling

De versterker kan in 2 modes worden aangesloten:

1. Stereo aansluiting

Zet de Mode-schakelaar (3) in de 'stereo' positie. Sluit de installatie aan zoals in bovenstaand figuur is weergegeven.

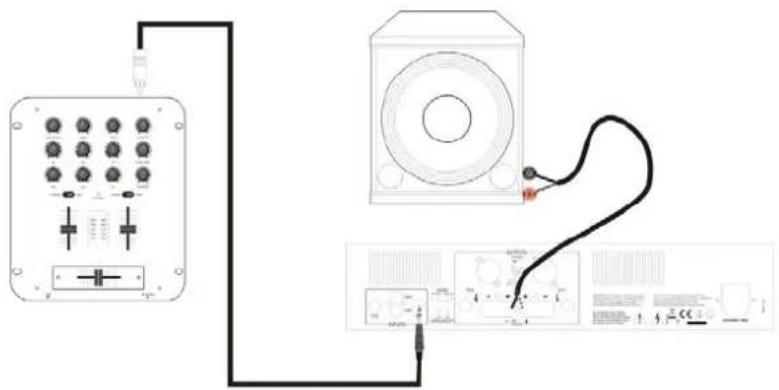

2. Bridge Mode aansluiting

Zet de Mode-schakelaar (3) in de 'bridge' positie. Zoals reeds beschreven wordt het uitgangsvermogen verdubbeld. Verbind het audiosnoer met input1 en het uitgangs-signaal kan nu met de ch1 volume-regelaar geregeld worden. Sluit de luidsprekers aan op de positieve (+) uitgangen van beide uitgangen en nooit op de (-) of massa. Gebruik de (-) negatieve uitgangen nooit in Bridge Mode.

LET OP: Sluit nooit positieve (+) uitgang aan met aarde of negatieve (-) uitgang en nooit met de andere positieve (+) uitgangen!

Netaansluiting

Zorg er voor dat de aangegeven netspanning op de achterkant van de versterker overeenkomt met de aangeboden netspanning. Sluit het netsnoer eerst aan op de versterker, zet alle volume-regelaars op minimum, zet de netschakelaar van de versterker in de Uit-stand en steek dan pas de stekker in de wandcontactdoos (stopcontact). Zet de versterker aan.

Lees eerst onderstaande informatie:

• Zorg er voor dat de bekabeling juist is aangesloten!
• Zijn de luidsprekers geschikt voor deze versterker?
• Nooit ventilatiegaten afdekken!
  • Voorkom blootstelling aan regen en/of vocht!
• Verwijder nooit de luidsprekersnoeren tijdens gebruik!
