Type de produit	Récepteur Vonyx 172.054
Fréquence de fonctionnement	UHF
Plage de fréquence	600 - 800 MHz
Nombre de canaux	16 canaux
Portée de transmission	Jusqu'à 100 mètres
Connectivité	Sortie XLR et jack 6,35 mm
Alimentation	Adaptateur secteur inclus
Utilisation recommandée	Idéal pour les concerts, événements et présentations
Maintenance	Vérifier régulièrement les connexions et la batterie
Sécurité	Ne pas exposer à l'humidité ou à des températures extrêmes
Garantie	2 ans

FOIRE AUX QUESTIONS - 172.054 Vonyx

Comment puis-je configurer le récepteur Vonyx 172.054 ?

Pour configurer le récepteur Vonyx 172.054, branchez-le à une source d'alimentation, puis connectez-le à votre appareil audio via le câble approprié. Suivez les instructions du manuel pour appairer votre émetteur.

Pourquoi le récepteur ne capte-t-il pas le signal ?

Assurez-vous que l'émetteur est allumé et qu'il est correctement appairé avec le récepteur. Vérifiez également que la distance entre les deux appareils ne dépasse pas la portée spécifiée.

Le son est-il de mauvaise qualité, que faire ?

Un son de mauvaise qualité peut être causé par une interférence. Essayez de réduire la distance entre le récepteur et l'émetteur, ou éloignez-les d'autres appareils électroniques qui pourraient causer des interférences.

Comment réinitialiser le récepteur Vonyx 172.054 ?

Pour réinitialiser le récepteur, éteignez-le, puis maintenez enfoncé le bouton de réinitialisation pendant environ 10 secondes jusqu'à ce que le voyant clignote. Relâchez le bouton pour terminer la réinitialisation.

Le récepteur ne s'allume pas, que faire ?

Vérifiez que l'adaptateur secteur est correctement branché et que la prise fonctionne. Si le problème persiste, essayez avec un autre adaptateur ou consultez le service client.

Puis-je utiliser plusieurs récepteurs avec un seul émetteur ?

Oui, vous pouvez utiliser plusieurs récepteurs avec un seul émetteur, à condition qu'ils soient tous compatibles avec le même système. Consultez le manuel pour plus de détails sur la configuration.

Quel est le temps de charge du récepteur ?

Le temps de charge complet du récepteur Vonyx 172.054 est d'environ 3 à 4 heures. Vérifiez le manuel pour des recommandations spécifiques sur l'utilisation de la batterie.

Quels sont les accessoires inclus avec le récepteur ?

Le récepteur Vonyx 172.054 est généralement livré avec un adaptateur secteur, un câble audio et un manuel d'utilisation. Vérifiez l'emballage pour vous assurer que tous les accessoires sont présents.

MODE D'EMPLOI 172.054 Vonyx

Nous vous remercions d'avoir acheté un produit Vonyx. Veuillez lire la présente notice avant l'utilisation afin de pouvoir en profiter pleinement.

Veuillez lire la notice avant toute utilisation. Respectez impérativement les instructions afin de continuer à bénéficier de la garantie. Prenez toutes les précautions nécessaires pour éviter tout incendie ou décharge électrique. Seul un technicien spécialisé peut effectuer les réparations. Nous vous conseillons de conserver la présente notice pour pouvoir vous y reporter ultérieurement.

• Avant d'utiliser l'appareil, prenez conseil auprès d'un spécialiste. Lors de la première mise sous tension, il est possible qu'une odeur soit perceptible. C'est normal, l'odeur disparaîtra peu de temps après.
• L'appareil contient des composants porteurs de tension. N'OUVREZ JAMAIS le boîtier.
• Ne placez pas des objets métalliques ou du liquide sur l'appareil, cela pourrait causer des décharges électriques et dysfonctionnements..
• Ne placez pas l'appareil à proximité de sources de chaleur, par exemple radiateur. Ne positionnez pas l'appareil sur une surface vibrante. N'obturez pas les ouïes de ventilation.
• L'appareil n'est pas conçu pour une utilisation en continu.
• Faites attention au cordon secteur, il ne doit pas être endommagé.
• Lorsque vous débranchez l'appareil de la prise secteur, tenez-le par la prise, ne tirez jamais sur le cordon.
• Ne branchez pas et ne débranchez pas l'appareil avec les mains mouillées.
• Seul un technicien spécialisé peut remplacer la fiche secteur et / ou le cordon secteur.
• Si l'appareil est endommagé et donc les éléments internes sont visibles, ne branchez pas l'appareil, NE L'ALLUMEZ PAS. Contactez votre revendeur. NE BRANCHEZ PAS l'appareil à un rhéostat ou un dimmer.
• Pour éviter tout risque d'incendie ou de décharge électrique, n'exposez pas l'appareil à la pluie ou à l'humidité.
• Seul un technicien habilité et spécialisé peut effectuer les réparations
• Branchez l'appareil à une prise secteur 220-240 Vac/50 Hz avec terre, avec un fusible 10-16 A.
• Pendant un orage ou en cas de non utilisation prolongée de l'appareil, débranchez l'appareil du secteur.
• En cas de non utilisation prolongée de l'appareil, de la condensation peut être créée. Avant de l'allumer, laissez l'appareil atteindre la température ambiante. Ne l'utilisez jamais dans des pièces humides ou en extérieur.

• Afin d'éviter tout accident en entreprise, vous devez respecter les conseils et instructions.

• N'allumez pas et n'éteignez pas l'appareil de manière répétée. Cela réduit sa durée de vie.

• Conservez l'appareil hors de la portée des enfants. Ne laissez pas l'appareil sans surveillance.
• N'utilisez pas d'aérosols pour nettoyer les interrupteurs. Les résidus créent des dépôts et de la graisse. En cas de dysfonctionnement, demandez conseil à un spécialiste.
• Ne forcez pas les réglages.
• L'appareil contient un haut-parleur pouvant engendrer des champs magnétiques. Tenez cet appareil à 60 cm au moins d'un téléviseur ou ordinateur.
• Cet appareil contient un accumulateur rechargeable au plomb. Rechargez-le tous les trois mois en cas de non utilisation prolongée de l'appareil sinon l'accumulateur pourrait être endommagé.
• Si l'accumulateur est endommagé, remplacez-le par un accumulateur de même type et déposez l'ancien accumulateur dans un container de recyclage adapté.
• Si l'appareil est tombé, faites-le toujours vérifier par un technicien avant de le rallumer.
• Pour nettoyer l'appareil, n'utilisez pas de produits chimiques qui abîment le revêtement, utilisez uniquement un tissu sec.
• Tenez toujours l'appareil éloigné de tout équipement électrique pouvant causer des interférences.
• Pour toute réparation, il faut impérativement utiliser des pièces d'origine, sinon il y a risque de dommages graves et / ou de radiations dangereuses.
• Eteignez toujours l'appareil avant de le débrancher du secteur et de tout autre appareil. Débranchez tous les cordons avant de déplacer l'appareil.
• Assurez-vous que le cordon secteur n'est pas abîmé si des personnes viennent à marcher dessus. Avant toute utilisation, vérifiez son état.
• La tension d'alimentation est de 220-240Vac/50 Hz. Vérifiez la compatibilité. Si vous voyagez, vérifiez que la tension d'alimentation du pays est compatible avec l'appareil.
• Conservez l'emballage d'origine pour pouvoir transporter l'appareil en toute sécurité.

Ce symbole doit attirer l'attention de l'utilisateur sur les tensions élevées présentes dans le boîtier de l'appareil, pouvant engendrer une décharge électrique.

Ce symbole doit attirer l'attention de l'utilisateur sur des instructions importantes détaillées dans la notice, elles doivent être lues et respectées.

Cet appareil porte le symbole CE. Il est interdit d'effectuer toute modification sur l'appareil. La certification CE et la garantie deviendraient caduques !

NOTE: Pour un fonctionnement normal de l'appareil, il doit être utilisé en intérieur avec une plage de température maximale autorisée entre 5°C/41°F et 35°C/95°F.

Ne jetez pas les produits électriques dans la poubelle domestique. Déposez-les dans une décharge. Demandez conseil aux autorisés ou à votre revendeur. Données techniques réservées. Les valeurs actuelles peuvent varier d'un produit à l'autre. Tout droit de modification réservé sans notification préalable.

N'essayez pas de réparer l'appareil vous-même. Vous perdriez tout droit à la garantie. Ne faites aucune modification sur l'appareil. Vous perdriez tout droit à la garantie La garantie deviendrait également caduque en cas d'accidents ou dommages causes par une utilisation inappropriée de l'appareil ou un non respect des consignes présentes dans cette notice. Vonyx ne pourrait être tenu responsable en cas de dommages matériels ou corporels causés par un non respect des consignes de sécurité et avertissements. Cela est également valable pour tous les dommages quelle que soit la forme.

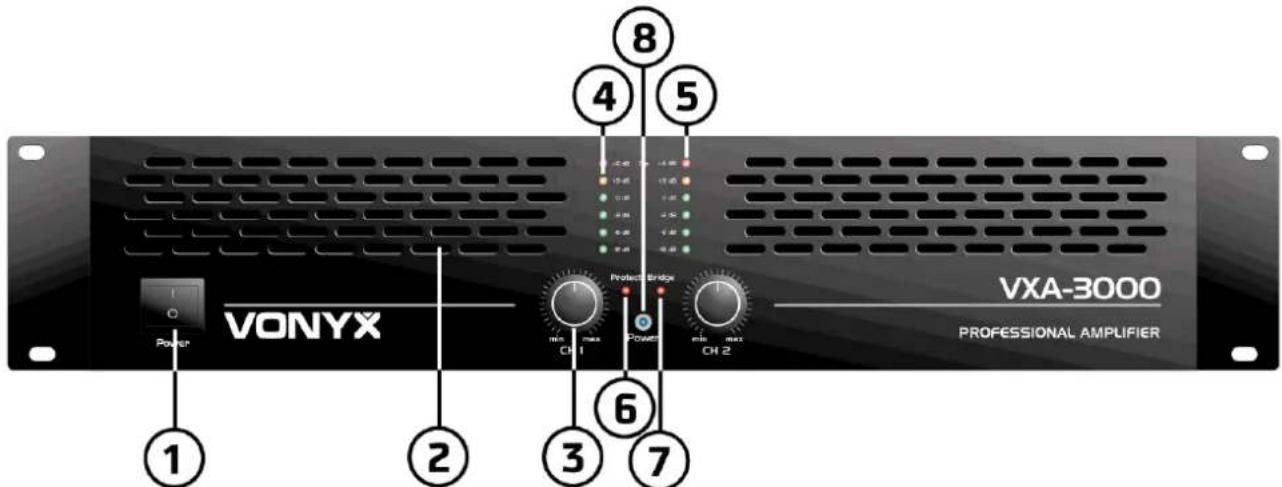

FACE AVANT

VONYX VXA-3000 PROFESSIONAL AMPLIFIER 1 2 3 4 5 6 7 8 Power Protect Bridge min max CH 1 Power min max CH 2

1. Interrupteur On/Off Switch.

Pour allumer et éteindre l'amplificateur. Réglez toujours le volume au minimum avant d'allumer l'amplificateur.

2. Ouïes de ventilation.

Ouiès de ventilation sur faces avant et arrière.

3. Réglages de volume

Réglages de volume des deux canaux. Tournez lentement vers la gauche jusqu'à ce que les LEDs (4) brillent.

4. LEDS d'état.

Ces trois LEDS oranges indiquent les niveaux de sortie de signal.

5. LED CLIP, témoin d'écrêtage.

Ces LEDs brillent si un ou deux canaux ont atteint la puissance maximale. Si elles s'allument de manière aléatoire, ce n'est pas grave. Mais si elles brillent en continu, diminuez le volume, sinon l'amplificateur pourrait être endommagé.

6. LED Protect.

Si votre amplificateur court un risque à un moment donné, il commute en mode Protection. Il déconnecte le point où le dysfonctionnement a eu lieu, la LED de protection s'allume pour vous aviser. Les raisons peuvent être une mauvaise ventilation, une faible impédance (< 4 phms), un ventilateur défectueux, un court-circuit des câbles.

7. LED indication mode bridgé.

8. LED témoin Power.

LED bleue témoin de fonctionnement

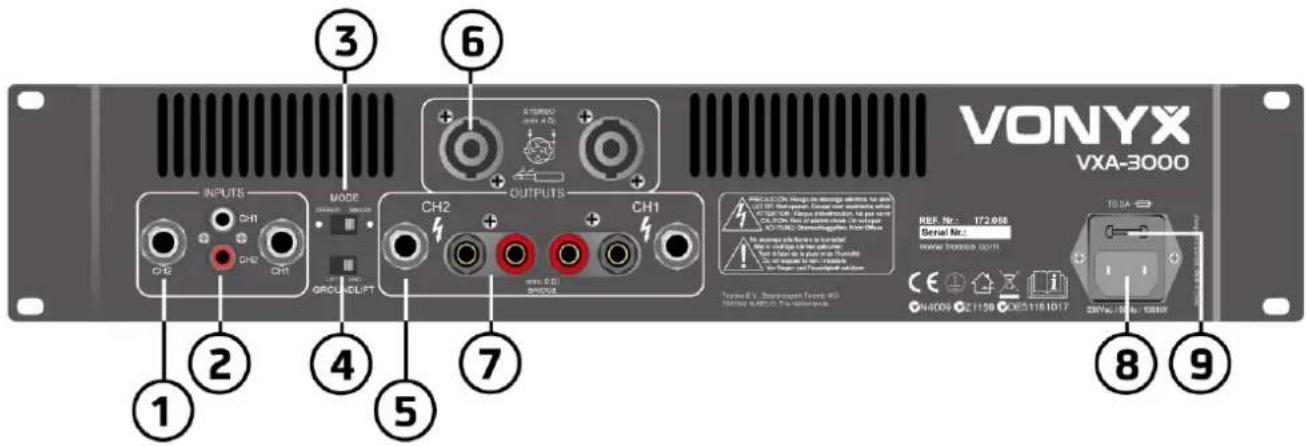

FACE ARRIÈRE

VONYX VXA-3000 1 2 3 4 5 6 OUTPUTS CH1 CH2 CH3 CH4 C1/2 MODE GRCUADLIFT CH1 CH2 CH3 CH4 OUTPUTS CH1 CH2 CH3 CH4 CH5 CH6 CH7 CH8 CH9 CH10 CH11 CH12 CH13 CH14 CH15 CH16 CH17 CH18 CH19 CH20 CH21 CH22 CH23 CH24 CH25 CH26 CH27 CH28 CH29 CH30 CH31 CH32 CH33 CH34 CH35 CH36 CH37 CH38 CH39 CH40 CH41 CH42 CH43 CH44 CH45 CH46 CH47 CH48 CH49 CH50 CH51 CH52 CH53 CH54 CH55 CH56 CH57 CH58 CH59 CH60 CH61 CH62 CH63 CH64 CH65 CH66 CH67 CH68 CH69 CH70 CH71 CH72 CH73 CH74 CH75 CH76 CH77 CH78 CH79 CH80 CH81 CH82 CH83 CH84 CH85 CH86 CH87 CH88 CH89 CH90

1. Entrées jack 6,35.

2 entrées jack 6,35 femelles pour brancher une source de signal (par exemple table de mixage...)

1. Entrées RCA.

2 entrées RCA pour brancher une source de signal (par exemple table de mixage...)

1. Interrupteur Mode

L'amplificateur peut fonctionner en mode stéréo et bridgé :

Choisissez un des deux modes :

Mode stéréo : mode standard stéréo gauche / droit.

Mode bridgé : ce mode combine les deux amplis en un canal, ce qui permet de doubler la puissance sur ce canal. Relie le signal au canal d'entrée gauche et le niveau de sortie peut être réglé avec leréglage de volume gauche.

1. Interrupteur Ground Lift

Permet de séparer les masses du circuit et du boîtier pour éviter tout bouclage de masse

1. Sorties jack 6,35

Charge maximale en mode stéréo 4 Ω par canal

1. Sorties HP NL4.

Charge maximale en mode stéréo 4 Ω par canal

Pin +1 & +2 = + sortie, Pin -1 & -2 = - sortie

1. Sorties borniers

Charge maximale en mode stéréo 4 Ω par canal. Charge maximale en mode bridgé 8 Ω.

1. Prise secteur

2. Fusible

Le fusible protège l'amplificateur contre tout dysfonctionnement. Si besoin, remplacez-le uniquement par un fusible de même type et valeur.

INSTALLATION

Branchements sorties

Assurez vous que l'amplificateur est éteint avant de faire les branchements. Les enceintes peuvent être reliés via des fiches NL4 ou les prises de sortie. Utilisez le tableau ci-dessous pour définir la dimension adéquate selon la distance entre l'amplificateur et l'enceinte.

Réglage mode de fonctionnement

L'amplificateur peut être utilisé selon deux modes :

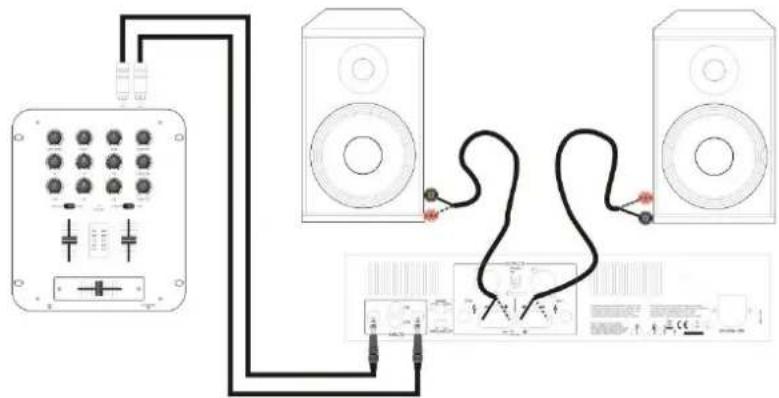

1. Mode stéréo

Mettez le sélecteur (3) sur la position "stéréo.

L'amplificateur a deux canaux indépendants avec ses propres entrées et réglages de volume.

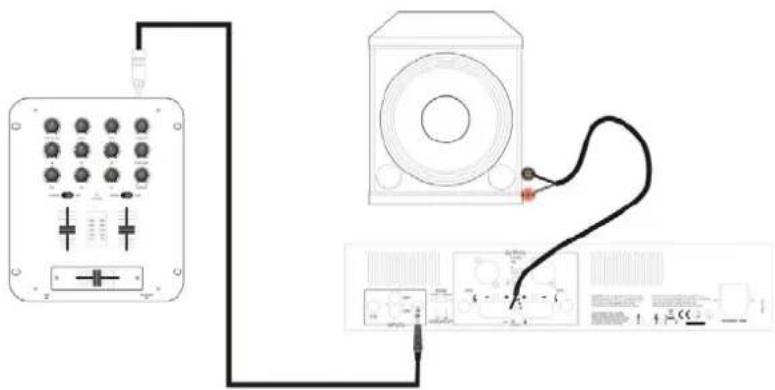

Mettez le sélecteur de mode (3) sur la position "bridged".

Ce mode combine les deux amplis sur un canal ce qui conduit à doubler la puissance sur ce canal. Reliez le signal au canal d'entrée A, le niveau de sortie peut être réglé avec le réglage de volume A. Reliez l'enceinte via le bornier de sortie (+). N'utilisez pas les borniers (-) si l'amplificateur fonctionne en mode bridgé.

NOTE: ne reliez jamais un point chaud (+) à la terre ou à une sortie (-) et ne relirez jamais le point chaud (+) à d'autres points chauds.

Branchement au secteur

Avant de brancher l'appareil, assurez-vous que la tension d'alimentation correspond bien à celle de l'appareil. Reliez tout d'abord le cordon secteur à la prise sur l'amplificateur puis reliez l'autre extrémité du cordon à une prise secteur.

Veuillez lire les instructions ci-dessous pour un fonctionnement sans problème :

• Assurez-vous que tous les branchements sont compatibles avec l'amplificateur.
- Vérifiez si les enceintes reliées sont compatibles avec l'amplificateur.
- Veillez à garantir une ventilation correcte.
- Evitez d'exposer l'appareil à l'humidité.
- Ne branchez pas et ne débranchez pas les enceintes pendant l'utilisation, cela pourrait les endommager.

TECHNICAL SPECIFICATION / TECNISCHE SPECIFICATIE / TECHNISCHE DATEN / ESPECIFICACIONES TÉCNICAS / SPÉCIFICATIONS TECHNIQUES

Specification	VXA-800	VXA-1200		VXA-1500 VXA-2000
Ref. No.	172.050	172.052	172.054	172.056	172.058
4 Ohm Stereo power 2x 400W 2x 600W 2x 750W			2x 1000W 2x 1500W
8 Ohm Stereo power 2x 240W 2x 400W 2x 450W			2x 600W 2x 900W
8 Ohm Bridge power	800W	1200W	1500W	2000W	3000W
Frequency range	10Hz ~ 20kHz (±1.2dB)
Dampings factor	>250
Signal to noise ratio (SNR)	>90dB
Slew Rate	30V/uSec
Input Sensitivity	0.77V
Input Impedance	20kOhm
Power supply	220-240Vac / 50Hz
Dimensions (bxhxd)	482 x 269 x 88mm

VXA-3000
