VXA-3000 - Recepteur Vonyx - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Récepteur amplificateur de puissance
Marque	Vonyx
Modèle	VXA-3000
Puissance stéréo 4 Ω	2 x 1500 W
Puissance stéréo 8 Ω	2 x 1000 W
Puissance bridgée 8 Ω	3000 W
Réponse en fréquence	10 Hz ~ 20 kHz (±1,2 dB)
Facteur d'amortissement	>250
Rapport signal/bruit (SNR)	>90 dB
Slew Rate	30 V/µs
Sensibilité d'entrée	775 mV – 1,2 V
Impédance d'entrée	20 kΩ
Alimentation	220-240 V~ / 50 Hz
Dimensions (L x H x P)	482 x 269 x 88 mm
Entrées	2 x Jack 6,35 mm, 2 x RCA
Sorties	2 x Jack 6,35 mm, 2 x NL4 Speakon, borniers
Modes de fonctionnement	Stéréo, bridgé
Protection	Clip, Protect, Ground Lift
Ventilation	Ouïes avant et arrière
Utilisation	Intérieur uniquement
Température de fonctionnement	5 °C à 35 °C
Nettoyage	Chiffon sec, pas de produits chimiques
Sécurité	Ne pas ouvrir, débrancher avant manipulation
Poids	Non spécifié

FOIRE AUX QUESTIONS - VXA-3000 Vonyx

Comment brancher des enceintes sur le VXA-3000 ?

Utilisez les sorties jack 6,35 mm, NL4 Speakon ou borniers. En mode stéréo, connectez une enceinte par canal. Assurez-vous que l'impédance est d'au moins 4 Ω par canal. Consultez la notice pour les détails.

Que signifie le mode bridgé et comment l'utiliser ?

Le mode bridgé combine les deux canaux pour doubler la puissance sur une seule enceinte (jusqu'à 3000 W sous 8 Ω). Placez l'interrupteur sur 'bridged', connectez le signal sur l'entrée gauche et l'enceinte sur les borniers sortie (+).

Pourquoi la LED Clip s'allume-t-elle ?

La LED Clip indique que le signal atteint le niveau de saturation. Si elle s'allume brièvement, ce n'est pas grave. Si elle reste allumée, diminuez le volume pour éviter d'endommager l'amplificateur ou les enceintes.

Que faire si la LED Protect s'allume ?

La LED Protect indique une protection activée. Causes possibles : mauvaise ventilation, impédance trop basse (<4 Ω), court-circuit ou ventilateur défectueux. Éteignez l'appareil, vérifiez les connexions et la ventilation, puis réessayez.

Puis-je utiliser l'amplificateur en extérieur ?

Non, le VXA-3000 est conçu pour une utilisation en intérieur uniquement. Ne l'exposez pas à la pluie, à l'humidité ou à des températures extrêmes.

Comment nettoyer l'appareil ?

Utilisez un chiffon sec et doux. N'utilisez jamais de produits chimiques, d'aérosols ou de liquides. Débranchez l'appareil avant de le nettoyer.

Comment remplacer le fusible ?

Débranchez l'appareil. Remplacez le fusible par un modèle identique (même valeur et type). Consultez la notice pour l'emplacement et les spécifications.

Pourquoi n'y a-t-il aucun son ?

Vérifiez que l'appareil est allumé, que le volume n'est pas à zéro, que les câbles sont correctement branchés et que la source audio fonctionne. Assurez-vous que la LED Power est allumée. Si le problème persiste, testez avec une autre source.

Comment connecter une table de mixage ?

Branchez la sortie de la table de mixage sur les entrées jack 6,35 mm ou RCA de l'amplificateur. Utilisez des câbles de qualité. Réglez le volume de la table de mixage puis celui de l'amplificateur progressivement.

À quoi sert l'interrupteur Ground Lift ?

L'interrupteur Ground Lift permet de séparer la masse du circuit de celle du boîtier pour éliminer les boucles de masse (ronflement). Si vous entendez un bourdonnement, essayez de basculer cet interrupteur.

MODE D'EMPLOI VXA-3000 Vonyx

Nous vous remercions d'avoir acheté un produit Vonyx. Veuillez lire la présente notice avant l'utilisation afin de pouvoir en profiter pleinement.

Veuillez lire la notice avant toute utilisation. Respectez impérativement les instructions afin de continuer à bénéficier de la garantie. Prenez toutes les précautions nécessaires pour éviter tout incendie ou décharge électrique. Seul un technicien spécialisé peut effectuer les réparations. Nous vous conseillons de conserver la présente notice pour pouvoir vous y reporter ultérieurement.

• Avant d'utiliser l'appareil, prenez conseil auprès d'un spécialiste. Lors de la première mise sous tension, il est possible qu'une odeur soit perceptible. C'est normal, l'odeur disparaîtra peu de temps après.
• L'appareil contient des composants porteurs de tension. N'OUVREZ JAMAIS le boîtier.
• Ne placez pas des objets métalliques ou du liquide sur l'appareil, cela pourrait causer des décharges électriques et dysfonctionnements..
• Ne placez pas l'appareil à proximité de sources de chaleur, par exemple radiateur. Ne positionnez pas l'appareil sur une surface vibrante. N'obturez pas les ouïes de ventilation.
• L'appareil n'est pas conçu pour une utilisation en continu.
• Faites attention au cordon secteur, il ne doit pas être endommagé.
• Lorsque vous débranchez l'appareil de la prise secteur, tenez-le par la prise, ne tirez jamais sur le cordon.
• Ne branchez pas et ne débranchez pas l'appareil avec les mains mouillées.
• Seul un technicien spécialisé peut remplacer la fiche secteur et / ou le cordon secteur.
• Si l'appareil est endommagé et donc les éléments internes sont visibles, ne branchez pas l'appareil, NE L'ALLUMEZ PAS. Contactez votre revendeur. NE BRANCHEZ PAS l'appareil à un rhéostat ou un dimmer.
• Pour éviter tout risque d'incendie ou de décharge électrique, n'exposez pas l'appareil à la pluie ou à l'humidité.
• Seul un technicien habilité et spécialisé peut effectuer les réparations
• Branchez l'appareil à une prise secteur 220-240 Vac/50 Hz avec terre, avec un fusible 10-16 A.
• Pendant un orage ou en cas de non utilisation prolongée de l'appareil, débranchez l'appareil du secteur.
• En cas de non utilisation prolongée de l'appareil, de la condensation peut être créée. Avant de l'allumer, laissez l'appareil atteindre la température ambiante. Ne l'utilisez jamais dans des pièces humides ou en extérieur.

• Afin d'éviter tout accident en entreprise, vous devez respecter les conseils et instructions.

• N'allumez pas et n'éteignez pas l'appareil de manière répétée. Cela réduit sa durée de vie.

• Conservez l'appareil hors de la portée des enfants. Ne laissez pas l'appareil sans surveillance.
• N'utilisez pas d'aérosols pour nettoyer les interrupteurs. Les résidus créent des dépôts et de la graisse. En cas de dysfonctionnement, demandez conseil à un spécialiste.
• Ne forcez pas les réglages.
• L'appareil contient un haut-parleur pouvant engendrer des champs magnétiques. Tenez cet appareil à 60 cm au moins d'un téléviseur ou ordinateur.
• Cet appareil contient un accumulateur rechargeable au plomb. Rechargez-le tous les trois mois en cas de non utilisation prolongée de l'appareil sinon l'accumulateur pourrait être endommagé.
• Si l'accumulateur est endommagé, remplacez-le par un accumulateur de même type et déposez l'ancien accumulateur dans un container de recyclage adapté.
• Si l'appareil est tombé, faites-le toujours vérifier par un technicien avant de le rallumer.
• Pour nettoyer l'appareil, n'utilisez pas de produits chimiques qui abîment le revêtement, utilisez uniquement un tissu sec.
• Tenez toujours l'appareil éloigné de tout équipement électrique pouvant causer des interférences.
• Pour toute réparation, il faut impérativement utiliser des pièces d'origine, sinon il y a risque de dommages graves et / ou de radiations dangereuses.
• Eteignez toujours l'appareil avant de le débrancher du secteur et de tout autre appareil. Débranchez tous les cordons avant de déplacer l'appareil.
• Assurez-vous que le cordon secteur n'est pas abîmé si des personnes viennent à marcher dessus. Avant toute utilisation, vérifiez son état.
• La tension d'alimentation est de 220-240Vac/50 Hz. Vérifiez la compatibilité. Si vous voyagez, vérifiez que la tension d'alimentation du pays est compatible avec l'appareil.
• Conservez l'emballage d'origine pour pouvoir transporter l'appareil en toute sécurité.

Ce symbole doit attirer l'attention de l'utilisateur sur les tensions élevées présentes dans le boîtier de l'appareil, pouvant engendrer une décharge électrique.

Ce symbole doit attirer l'attention de l'utilisateur sur des instructions importantes détaillées dans la notice, elles doivent être lues et respectées.

Cet appareil porte le symbole CE. Il est interdit d'effectuer toute modification sur l'appareil. La certification CE et la garantie deviendraient caduques !

NOTE: Pour un fonctionnement normal de l'appareil, il doit être utilisé en intérieur avec une plage de température maximale autorisée entre 5°C/41°F et 35°C/95°F.

Ne jetez pas les produits électriques dans la poubelle domestique. Déposez-les dans une décharge. Demandez conseil aux autorisés ou à votre revendeur. Données techniques réservées. Les valeurs actuelles peuvent varier d'un produit à l'autre. Tout droit de modification réservé sans notification préalable.

N'essayez pas de réparer l'appareil vous-même. Vous perdriez tout droit à la garantie. Ne faites aucune modification sur l'appareil. Vous perdriez tout droit à la garantie La garantie deviendrait également caduque en cas d'accidents ou dommages causes par une utilisation inappropriée de l'appareil ou un non respect des consignes présentes dans cette notice. Vonyx ne pourrait être tenu responsable en cas de dommages matériels ou corporels causés par un non respect des consignes de sécurité et avertissements. Cela est également valable pour tous les dommages quelle que soit la forme.

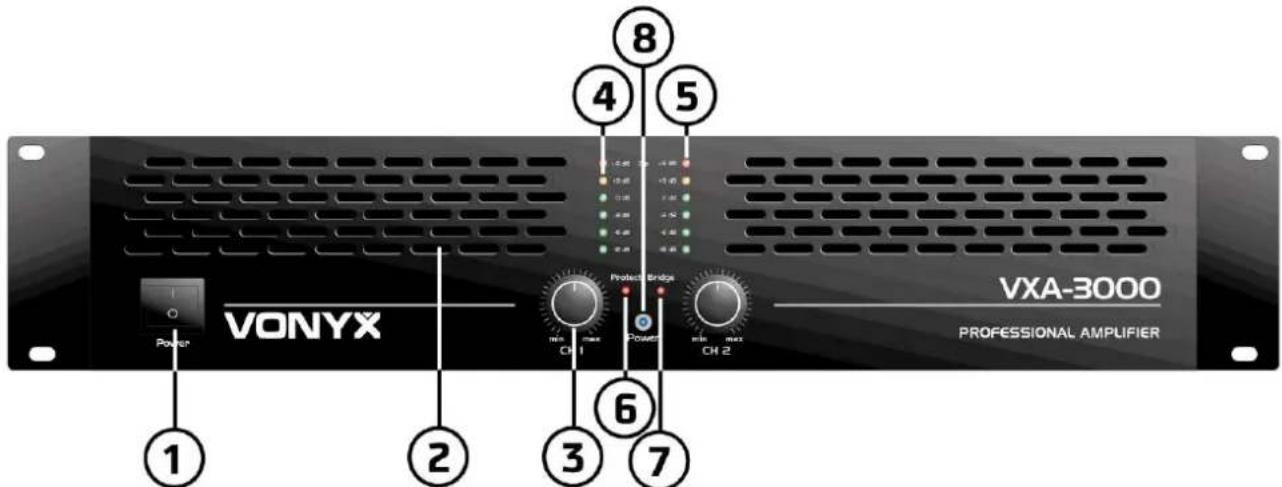

FACE AVANT

1. Interrupteur On/Off Switch.

Pour allumer et éteindre l'amplificateur. Réglez toujours le volume au minimum avant d'allumer l'amplificateur.

2. Ouïes de ventilation.

Ouiès de ventilation sur faces avant et arrière.

3. Réglages de volume

Réglages de volume des deux canaux. Tournez lentement vers la gauche jusqu'à ce que les LEDs (4) brillent.

4. LEDS d'état.

Ces trois LEDS oranges indiquent les niveaux de sortie de signal.

5. LED CLIP, témoin d'écrêtage.

Ces LEDs brillent si un ou deux canaux ont atteint la puissance maximale. Si elles s'allument de manière aléatoire, ce n'est pas grave. Mais si elles brillent en continu, diminuez le volume, sinon l'amplificateur pourrait être endommagé.

6. LED Protect.

Si votre amplificateur court un risque à un moment donné, il commute en mode Protection. Il déconnecte le point où le dysfonctionnement a eu lieu, la LED de protection s'allume pour vous aviser. Les raisons peuvent être une mauvaise ventilation, une faible impédance (< 4 phms), un ventilateur défectueux, un court-circuit des câbles.

7. LED indication mode bridgé.

8. LED témoin Power.

LED bleue témoin de fonctionnement

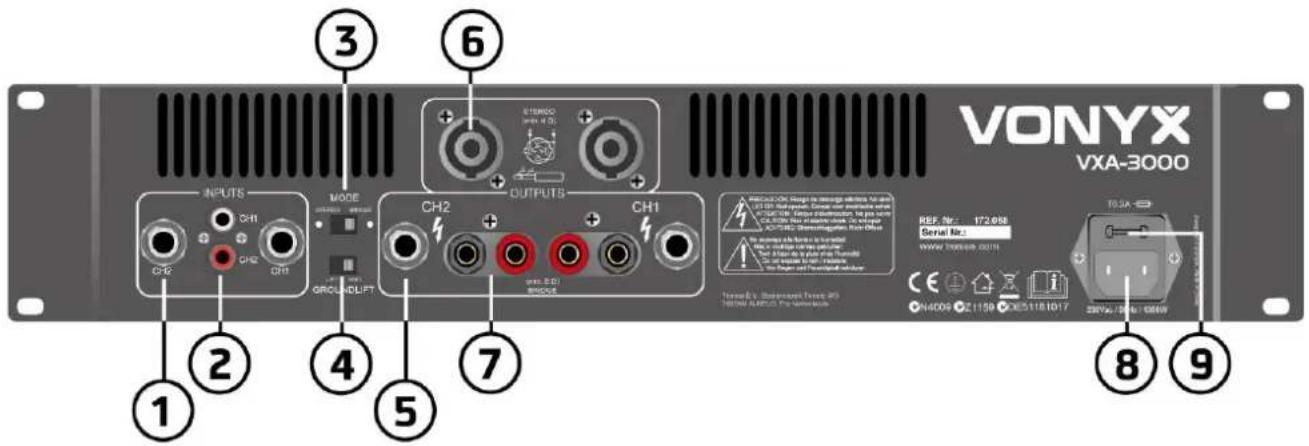

FACE ARRIÈRE

1. Entrées jack 6,35.

2 entrées jack 6,35 femelles pour brancher une source de signal (par exemple table de mixage...)

1. Entrées RCA.

2 entrées RCA pour brancher une source de signal (par exemple table de mixage...)

1. Interrupteur Mode

L'amplificateur peut fonctionner en mode stéréo et bridgé :

Choisissez un des deux modes :

Mode stéréo : mode standard stéréo gauche / droit.

Mode bridgé : ce mode combine les deux amplis en un canal, ce qui permet de doubler la puissance sur ce canal. Relie le signal au canal d'entrée gauche et le niveau de sortie peut être réglé avec leréglage de volume gauche.

1. Interrupteur Ground Lift

Permet de séparer les masses du circuit et du boîtier pour éviter tout bouclage de masse

1. Sorties jack 6,35

Charge maximale en mode stéréo 4 Ω par canal

1. Sorties HP NL4.

Charge maximale en mode stéréo 4 Ω par canal

Pin +1 & +2 = + sortie, Pin -1 & -2 = - sortie

1. Sorties borniers

Charge maximale en mode stéréo 4 Ω par canal. Charge maximale en mode bridgé 8 Ω.

1. Prise secteur

2. Fusible

Le fusible protège l'amplificateur contre tout dysfonctionnement. Si besoin, remplacez-le uniquement par un fusible de même type et valeur.

INSTALLATION

Branchements sorties

Assurez vous que l'amplificateur est éteint avant de faire les branchements. Les enceintes peuvent être reliés via des fiches NL4 ou les prises de sortie. Utilisez le tableau ci-dessous pour définir la dimension adéquate selon la distance entre l'amplificateur et l'enceinte.

Réglage mode de fonctionnement

L'amplificateur peut être utilisé selon deux modes :

1. Mode stéréo

Mettez le sélecteur (3) sur la position "stéréo.

L'amplificateur a deux canaux indépendants avec ses propres entrées et réglages de volume.

Mettez le sélecteur de mode (3) sur la position "bridged".

Ce mode combine les deux amplis sur un canal ce qui conduit à doubler la puissance sur ce canal. Reliez le signal au canal d'entrée A, le niveau de sortie peut être réglé avec le réglage de volume A. Reliez l'enceinte via le bornier de sortie (+). N'utilisez pas les borniers (-) si l'amplificateur fonctionne en mode bridgé.

NOTE: ne reliez jamais un point chaud (+) à la terre ou à une sortie (-) et ne relirez jamais le point chaud (+) à d'autres points chauds.

Branchement au secteur

Avant de brancher l'appareil, assurez-vous que la tension d'alimentation correspond bien à celle de l'appareil. Reliez tout d'abord le cordon secteur à la prise sur l'amplificateur puis reliez l'autre extrémité du cordon à une prise secteur.

Veuillez lire les instructions ci-dessous pour un fonctionnement sans problème :

• Assurez-vous que tous les branchements sont compatibles avec l'amplificateur.
• Vérifiez si les enceintes reliées sont compatibles avec l'amplificateur.
• Veillez à garantir une ventilation correcte.
• Evitez d'exposer l'appareil à l'humidité.
• Ne branchez pas et ne débranchez pas les enceintes pendant l'utilisation, cela pourrait les endommager.

TECHNICAL SPECIFICATION / TECNISCHE SPECIFICATIE / TECHNISCHE DATEN / ESPECIFICACIONES TÉCNICAS / SPÉCIFICATIONS TECHNIQUES

Specification	VXA-800	VXA-1200	VXA-1500	VXA-2000	VXA-3000
Ref. No.	172.050	172.052	172.054	172.056	172.058
4 Ohm Stereo power	2x 400W	2x 600W	2x 750W	2x 1000W	2x 1500W
8 Ohm Stereo power	2x 300W	2x 450W	2x 550W	2x 750W	2x 1000W
8 Ohm Bridge power	800W	1200W	1500W	2000W	3000W
Frequency range	10Hz ~ 20kHz (±1.2dB)
Dampings factor	>250
Signal to noise ratio (SNR)	>90dB
Slew Rate	30V/uSec
Input Sensitivity	775mV – 1.2V
Input Impedance	20kOhm
Power supply	220-240Vac / 50Hz
Dimensions (bxhxd)	482 x 269 x 88mm
