GEBRUIKSAANWIJZING MB 545 T VIKING

13.9 Grasfangkorb entleeren

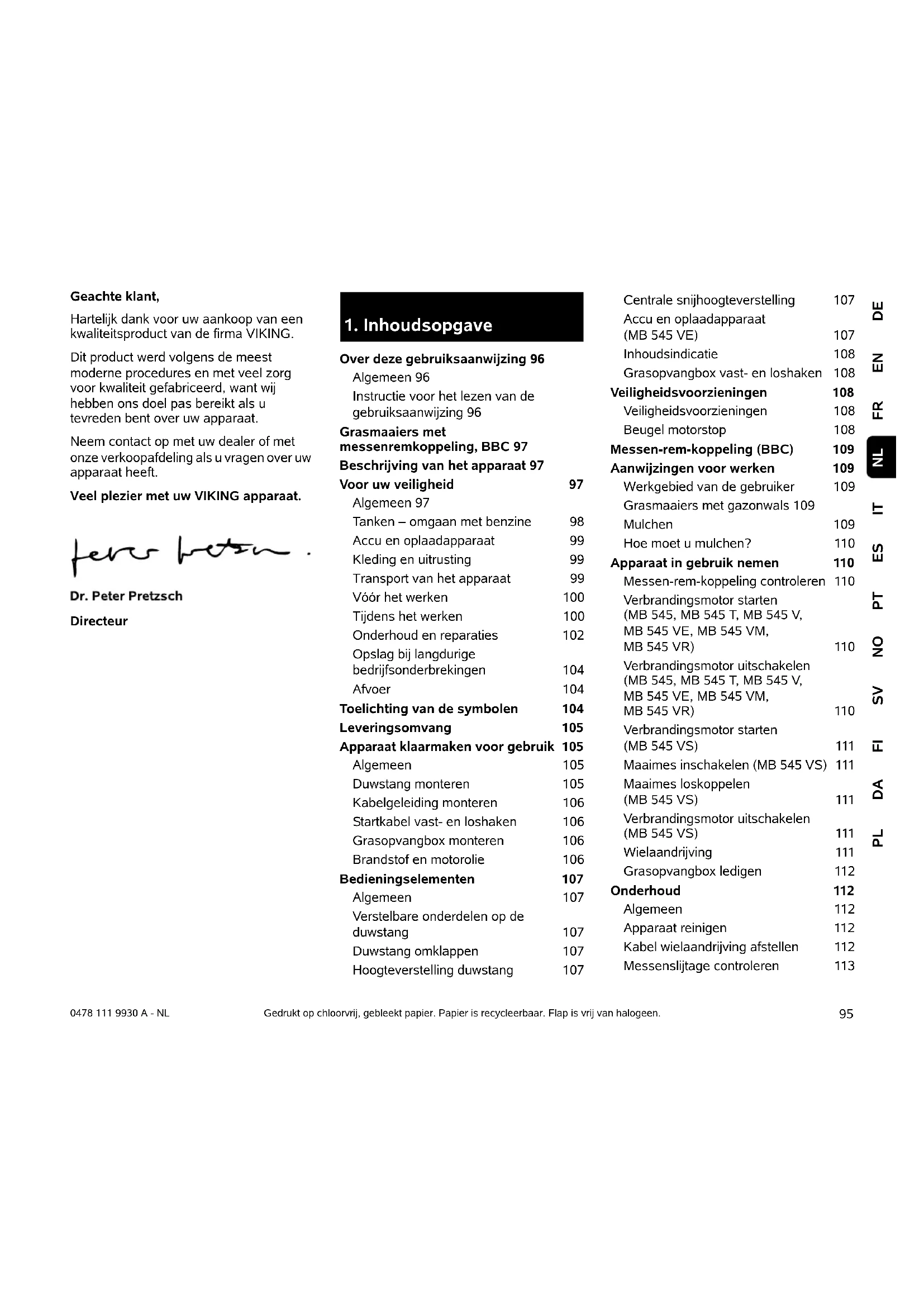

DEENFRITESPTNOSVFIDAPL NL 0478 111 9930 A - NL Geachte klant, Hartelijk dank voor uw aankoop van een kwaliteitsproduct van de firma VIKING. Dit product werd volgens de meest moderne procedures en met veel zorg voor kwaliteit gefabriceerd, want wij hebben ons doel pas bereikt als u tevreden bent over uw apparaat. Neem contact op met uw dealer of met onze verkoopafdeling als u vragen over uw apparaat heeft. Veel plezier met uw VIKING apparaat. Directeur Gedrukt op chloorvrij, gebleekt papier. Papier is recycleerbaar. Flap is vrij van halogeen.

Over deze gebruiksaanwijzing 96 Algemeen 96 Instructie voor het lezen van de gebruiksaanwijzing 96 Grasmaaiers met messenremkoppeling, BBC 97 Beschrijving van het apparaat 97 Voor uw veiligheid 97 Algemeen 97 Tanken – omgaan met benzine 98 Accu en oplaadapparaat 99 Kleding en uitrusting 99 Transport van het apparaat 99 Vóór het werken 100 Tijdens het werken 100 Onderhoud en reparaties 102 Opslag bij langdurige bedrijfsonderbrekingen 104 Afvoer 104 Toelichting van de symbolen 104 Leveringsomvang 105 Apparaat klaarmaken voor gebruik 105 Algemeen 105 Duwstang monteren 105 Kabelgeleiding monteren 106 Startkabel vast- en loshaken 106 Grasopvangbox monteren 106 Brandstof en motorolie 106 Bedieningselementen 107 Algemeen 107 Verstelbare onderdelen op de duwstang 107 Duwstang omklappen 107 Hoogteverstelling duwstang 107 Centrale snijhoogteverstelling 107 Accu en oplaadapparaat (MB 545 VE) 107 Inhoudsindicatie 108 Grasopvangbox vast- en loshaken 108 Veiligheidsvoorzieningen 108 Veiligheidsvoorzieningen 108 Beugel motorstop 108 Messen-rem-koppeling (BBC) 109 Aanwijzingen voor werken 109 Werkgebied van de gebruiker 109 Grasmaaiers met gazonwals 109 Mulchen 109 Hoe moet u mulchen? 110 Apparaat in gebruik nemen 110 Messen-rem-koppeling controleren 110 Verbrandingsmotor starten (MB 545, MB 545 T, MB 545 V, MB 545 VE, MB 545 VM, MB 545 VR) 110 Verbrandingsmotor uitschakelen (MB 545, MB 545 T, MB 545 V, MB 545 VE, MB 545 VM, MB 545 VR) 110 Verbrandingsmotor starten (MB 545 VS) 111 Maaimes inschakelen (MB 545 VS) 111 Maaimes loskoppelen (MB 545 VS) 111 Verbrandingsmotor uitschakelen (MB 545 VS) 111 Wielaandrijving 111 Grasopvangbox ledigen 112 Onderhoud 112 Algemeen 112 Apparaat reinigen 112 Kabel wielaandrijving afstellen 112 Messenslijtage controleren 1130478 111 9930 A - NL

Deze gebruiksaanwijzing is een originele gebruiksaanwijzing van de fabrikant in de zin van de EG-richtlijn 2006/42/EC. VIKING werkt voortdurend aan de ontwikkeling van zijn producten; wijzigingen in het product qua vorm, techniek en uitvoering blijven daarom voorbehouden. Op basis van gegevens of afbeeldingen uit dit boekje kunnen bijgevolg geen aanspraken worden gemaakt. Deze gebruiksaanwijzing wordt beschermd door het auteursrecht. Alle rechten blijven voorbehouden, met name het recht van verveelvoudiging, vertaling en de verwerking met elektronische systemen.

2.2 Instructie voor het lezen van de

gebruiksaanwijzing Afbeeldingen en teksten beschrijven bepaalde bedieningsstappen. Alle pictogrammen die op het apparaat zijn aangebracht, worden in deze gebruiksaanwijzing toegelicht. Kijkrichting: kijkrichting bij gebruik ´links´ en ´rechts´ in de gebruiksaanwijzing: De gebruiker staat achter het apparaat en kijkt in de rijrichting naar voren. Hoofdstukverwijzing: naar de desbetreffende hoofdstukken en paragrafen met nadere uitleg wordt met een pijltje verwezen. Het volgende voorbeeld bevat een verwijzing naar een hoofdstuk: (Ö 2.1) Markeringen van tekstpassages: de beschreven aanwijzingen kunnen zoals in de volgende voorbeelden gemarkeerd zijn. Handelingen waarbij ingrijpen van de gebruiker vereist is: ● Bout (1) met een schroevendraaier losdraaien, hendel (2) activeren ... Algemene opsommingen: – productgebruik bij sport- of wedstrijdevenementen Teksten met aanvullende betekenis: tekstpassages met aanvullende betekenis zijn met één van de onderstaand beschreven symbolen gemarkeerd om deze in de gebruiksaanwijzing extra te accentueren. Teksten met afbeeldingverwijzing: afbeeldingen die het gebruik van het apparaat toelichten, vindt u geheel aan het begin van de gebruiksaanwijzing. Het camerasymbool koppelt de afbeeldingen op de pagina's met afbeeldingen met het desbetreffende tekstgedeelte in de gebruiksaanwijzing. Mes uit- en inbouwen 113 Balans van mes controleren 114 Maaimes slijpen 114 Verbrandingsmotor 114 Accu en oplaadapparaat onderhouden 114 Messenremkoppeling (BBC) onderhouden 114 Wielen en transmissie 114 Gazonwals onderhouden 114 Opslag en stilleggen (winterpauze) 115 Transport 115 Transport 115 Milieubescherming 115 Slijtage minimaliseren en schade voorkomen 116 Standaard reserveonderdelen 116 CE-conformiteitsverklaring van de fabrikant 117 Technische gegevens 117 Defectopsporing 120 Onderhoudsschema 121 Leveringbevestiging 121 Servicebevestiging 121

gebruiksaanwijzing Gevaar! Gevaar voor ongevallen en ernstig letsel. Bepaalde handelingen zijn noodzakelijk of verboden. Waarschuwing! Kans op letsel. Bepaalde handelingen voorkomen mogelijk of waarschijnlijk letsel. Voorzichtig! Minder ernstig letsel of materiële schade dat/die door bepaalde handelingen kan worden voorkomen. Aanwijzing Informatie voor een beter apparaatgebruik en om een mogelijk oneigenlijk gebruik te vermijden.

DEENFRITESPTNOSVFIDAPL NL 0478 111 9930 A - NL Het model MB 545 VS is met een messen-rem-koppeling (BBC) uitgevoerd. Zoals bij elke moderne grasmaaier wordt tijdens de werkzaamheden het mes na het loslaten van de duwstang binnen de kortste tijd afgeremd totdat het stilstaat. Dankzij het BBC-systeem wordt de verbrandingsmotor hierbij echter niet gelijktijdig uitgeschakeld. Door deze functie kan de gebruiker na een messenstop de wielaandrijving van de maaier toch gebruiken. Bovendien kan bijv. de grasopvangbox worden geledigd zonder de verbrandingsmotor te moeten herstarten. Om letsel of schade aan het apparaat te vermijden dient u zich voor de eerste ingebruikname vertrouwd te maken met het BBC-systeem. Hoofdstuk "Messen-rem-koppeling (BBC)" ter harte nemen. (Ö 11.)

Tijdens de werkzaamheden met het apparaat moeten de voorschriften ter preventie van ongevallen beslist in acht worden genomen. Vóór de eerste inbedrijfstelling moet u de hele gebruiksaanwijzing goed doorlezen. Bewaar de gebruiksaanwijzing voor later gebruik zorgvuldig op een veilige plaats. Volg de gebruiks- en onderhoudsinstructies in de afzonderlijke gebruiksaanwijzing verbrandingsmotor. Deze veiligheidsmaatregelen zijn onontbeerlijk voor uw veiligheid, maar deze opsomming is niet uitputtend. Gebruik het apparaat altijd verstandig en met verantwoordelijkheidsgevoel, en denk erom dat de gebruiker aansprakelijk wordt gesteld voor ongevallen met andere personen of voor schade aan hun eigendommen. Maak u vertrouwd met de bedieningsonderdelen en het gebruik van het apparaat. Het apparaat mag alleen worden gebruikt door personen die de gebruiksaanwijzing hebben gelezen en die met de bediening ervan vertrouwd zijn. Elke gebruiker moet vóór de eerste ingebruikname vragen om een deskundige en praktische instructie. De verkoper of een andere deskundige moet aan de gebruiker uitleggen, hoe hij veilig met het apparaat kan werken. Bij deze instructie moet de gebruiker er vooral bewust van worden gemaakt dat voor het werken met dit apparaat uiterste zorgvuldigheid en concentratie vereist zijn.

messenremkoppeling, BBC Kans op letsel! Kom bij een draaiende verbrandingsmotor nooit binnen het werkbereik van het mes. Voordat u de messen aanraakt dient u de verbrandingsmotor uit te schakelen, het mes volledig tot stilstand te laten komen en de bougiestekker uit te trekken.

4. Beschrijving van het

apparaat 1 Bovenstuk duwstang met verstelbare onderdelen (Ö 9.2) 2 Duwstangversterking 3 Startkabel 4 Draaiknop 5 Uitwerpklep 6 Typeplaatje 7 Verbrandingsmotor 8 Bougiestekker 9 Handgreep 10 Behuizing 11 Stootstrip 12 Aanduiding snijhoogte 13 Centrale snijhoogteverstelling 14 Draaiknop hoogteverstelling duwstang 15 Grasopvangbox 16 Inhoudsindicatie 17 Accu (MB 545 VE) 18 Mulchhulpstuk (MB 545 VM) 19 Gazonwals (MB 545 VR)

5. Voor uw veiligheid

Levensgevaar door verstikking! Verstikkingsgevaar voor kinderen bij het spelen met verpakkingsmateriaal. Houd verpakkingsmateriaal altijd buiten het bereik van kinderen.0478 111 9930 A - NL

Leen het apparaat inclusief accessoires alleen uit aan personen die met dit model en de bediening ervan vertrouwd zijn. De gebruiksaanwijzing is onderdeel van het apparaat en moet altijd worden meegegeven. Gebruik het apparaat alleen als u uitgerust bent en een goede lichamelijke en geestelijke conditie hebt. Als u een verminderde gezondheid heeft, dient u uw arts te vragen of u met het apparaat kunt werken. Na het gebruik van alcohol, drugs of medicijnen die de reactiesnelheid nadelig beïnvloeden, mag niet met het apparaat worden gewerkt. Laat het apparaat in geen geval gebruiken door kinderen, personen met beperkte lichamelijke, zintuiglijke of geestelijke vermogens of onvoldoende ervaring en kennis of personen die niet met de instructies vertrouwd zijn. Kinderen of jongeren onder 16 jaar mogen het apparaat niet gebruiken. De minimumleeftijd van de gebruiker kan vastgelegd zijn in plaatselijke bepalingen. Let op – Gevaar voor ongevallen! De grasmaaier is alleen bedoeld voor het maaien van gras. Een andere toepassing is niet toegestaan en kan gevaarlijk zijn of schade aan het apparaat tot gevolg hebben. Om persoonlijk letsel van de gebruiker te vermijden, mag de grasmaaier bijvoorbeeld niet worden ingezet voor volgende taken (onvolledige opsomming): – het trimmen van bosjes, heggen en struiken, – het snoeien van rankgewas, – gazononderhoud op dakbeplantingen en in bloembakken, – het hakselen en klein hakken van boom- en heggensnoeisel, – het schoonmaken van voetpaden (opzuigen, wegblazen), – het egaliseren van oneffenheden in de bodem, zoals bijv. molshopen. – het transporteren van maaigoed, buiten de in de daarvoor bedoelde grasopvangbox. Om veiligheidsredenen is het verboden wijzigingen aan het apparaat aan te brengen, behalve vakkundige montage van toebehoren die door VIKING zijn goedgekeurd. Bovendien heeft dit tot gevolg dat uw garantie vervalt. Neem voor informatie over goedgekeurde toebehoren contact op met uw VIKING vakhandelaar. Vooral elke wijziging aan het apparaat waardoor het vermogen of het toerental van de verbrandingsmotor of de elektromotor wordt veranderd, is verboden. Vervoer geen voorwerpen, dieren of personen, met name kinderen, met het apparaat. Bij het gebruik op openbare terreinen, parken, sportvelden, langs wegen en op land- en bosbouwbedrijven moet u bijzonder behoedzaam te werk gaan. Opgelet! Gevaar voor de gezondheid door trillingen! Een overmatige belasting door trillingen kan schade aan de bloedsomloop en het zenuwstelsel veroorzaken, vooral bij personen met circulatiestoornissen. Raadpleeg een arts wanneer er symptomen optreden die door de trillingen zouden kunnen zijn veroorzaakt. Deze symptomen treden voornamelijk op bij de vingers, handen of polsen en zijn bijvoorbeeld (onvolledige opsomming): – gevoelloosheid, –pijn, – slappe spieren, – huidverkleuringen, – onaangenaam kriebelen.

5.2 Tanken – omgaan met benzine

Bewaar de brandstof uitsluitend in geschikte en goedgekeurde reservoirs (jerrycans). Schroef de tankdoppen van de jerrycans altijd goed erop en draai de doppen stevig vast. Om veiligheidsredenen moeten defecte afsluitingen worden vervangen. Gebruik geen drankflessen of soortgelijke zaken om brandstoffen en smeermiddelen af te voeren of op te slaan, zoals bijv. benzine. Personen, met name kinderen, zouden in de verleiding kunnen komen om eruit te drinken. Houd benzine uit de buurt van vuur, permanent vuur, warmtebronnen en andere ontstekingsbronnen. Niet roken! Tank alleen in de buitenlucht en rook niet tijdens het tanken. Schakel de verbrandingsmotor voor het bijtanken uit en laat deze afkoelen. De benzine moet vóór het starten van de verbrandingsmotor worden bijgevuld. Bij een draaiende verbrandingsmotor of hete Levensgevaarlijk! Benzine is giftig en in hoge mate ontvlambaar.99 DEENFRITESPTNOSVFIDAPL NL 0478 111 9930 A - NL machine mag de tankdop niet worden geopend en mag er geen benzine worden bijgevuld. Tank de brandstoftank niet te vol! Vul de brandstoftank nooit tot boven de onderkant van de vulplug, zodat de brandstof ruimte heeft om uit te zetten. Volg ook de aanwijzingen in de gebruiksaanwijzing van de verbrandingsmotor op. Als er benzine is overgelopen, mag u de verbrandingsmotor pas starten nadat u het met benzine verontreinigde oppervlak hebt gereinigd. Start de verbrandingsmotor niet voordat de benzinedampen zijn verdampt (droog vegen). Gemorste brandstof moet meteen worden afgeveegd. Verwissel van kleding als er benzine op is gemorst. Sla het apparaat nooit op in een gebouw met benzine in de tank. Ontstane benzinedampen kunnen met open vuur of vonken in aanraking komen en ontbranden. Als de tank moet worden geleegd, moet dit in de buitenlucht worden uitgevoerd.

5.3 Accu en oplaadapparaat

De gebruiksaanwijzing van de verbrandingsmotor opvolgen en goed bewaren. In de gebruiksaanwijzing leest u hoe u de accu en het oplaadapparaat veilig kunt gebruiken. Gebruik alleen de originele accu en het originele oplaadapparaat. Accu en oplaadapparaat tegen regen en vocht beschermen en nooit laten vallen. Gebruik alleen een onbeschadigde, niet vervormde accu en een onbeschadigd oplaadapparaat. Controleer met name de voedingskabel van het oplaadapparaat. Gebruik nooit een oplaadapparaat met een beschadigde voedingskabel. Accu en oplaadapparaat nooit uit elkaar nemen en nooit proberen te repareren. Een defecte accu of een defect oplaadapparaat moet worden vervangen. U mag het oplaadapparaat alleen op een voeding aansluiten die beveiligd is door een foutstroombeveiliging met een afschakelstroom van maximaal 30 mA. Voor nadere informatie kunt u terecht bij de elektricien. Niet gebruikte accu ver van metalen voorwerpen (bijv. spijkers, munten, sieraden) houden. Accucontacten nooit kortsluiten, geen metalen transportbak gebruiken. Bij ondeskundig gebruik kan er vloeistof uit de accu stromen – contact vermijden! Bij onbedoeld contact met water afspoelen. Als de vloeistof in aanraking komt met de ogen, spoelt u deze eerst met water en raadpleegt u een arts. Uitstromende accuvloeistof kan huidirritatie en brandwonden en bijtende plekken veroorzaken. Zie www.viking-garden.com/safety-data- sheets voor verdere aanwijzingen m.b.t. de veiligheid

5.4 Kleding en uitrusting

Draag tijdens werkzaamheden altijd stevige schoenen met grip. Werk nooit op blote voeten of bijvoorbeeld op sandalen. Bij onderhouds- en reinigingswerkzaamheden en tijdens het vervoer van de machine ook telkens stevige handschoenen dragen en lang haar samenbinden en bedekken (hoofddoek, muts enz.). Bij het slijpen van het maaimes moet altijd een geschikte veiligheidsbril worden gedragen. De machine mag alleen met een lange broek en nauwe kleding aan in gebruik worden genomen. Draag nooit losse kledingstukken die aan draaiende onderdelen (bedieningshendel) kunnen blijven hangen – ook geen sieraden, geen stropdassen en geen sjaals.

5.5 Transport van het apparaat

Werk uitsluitend met handschoenen aan om letsel door scherpe randen en hete onderdelen van het apparaat te voorkomen. Het apparaat niet met draaiende verbrandingsmotor verplaatsen. Schakel voor het transport de verbrandingsmotor uit, laat de messen uitlopen en trek de bougiestekker los. Transporteer het apparaat alleen met een afgekoelde verbrandingsmotor en zonder brandstof.0478 111 9930 A - NL

Gebruik voor het laden geschikte hulpmiddelen (takel of laadhelling). Maak het apparaat en de erbij getransporteerde apparatuur (bijv. grasopvangbox) met geschikte bevestigingsmaterialen (gordels, kabels, enz.) vast aan het laadoppervlak. Maaimes bij het optillen en dragen niet aanraken. Raadpleeg de informatie in het hoofdstuk "Transport". Daar wordt beschreven hoe het apparaat op te tillen of vast te sjorren is. (Ö 15.) Houd u bij het transport van het apparaat aan de plaatselijke voorschriften, met name wat betreft de laadveiligheid en het transport van voorwerpen op laadoppervlakken. Accu niet in de auto laten liggen en ongebruikte accu beschermen tegen direct zonlicht. Lithium-ionaccu's moeten bij het transport met de grootste zorg worden behandeld. Let met name op het voorkomen van kortsluiting. Vervoer de accu in de intacte originele verpakking of in een geschikte niet-metalen transportbak.

Het moet duidelijk zijn, dat er alleen personen met het apparaat werken die de gebruiksaanwijzing kennen. Controleer het brandstofsysteem vóór ingebruikname van het apparaat op lekkage, met name de zichtbare onderdelen, zoals bijv. tank, tankdop, slangverbindingen. Verbrandingsmotor bij lekkage of schade niet starten – Brandgevaar! Apparaat vóór ingebruikname door vakhandelaar laten repareren. Neem de gemeentelijk voorgeschreven tijden voor het gebruik van tuinapparatuur met verbrandingsmotor of elektromotor in acht. Controleer het complete terrein waarop de machine wordt gebruikt en verwijder alle stenen, stokken, kabels, botten en andere voorwerpen die door de machine omhoog kunnen worden geslingerd. Hindernissen (bijv. boomstronken, wortels) kunnen in het hoge gras eenvoudig over het hoofd worden gezien. Markeer daarom vóór het maaien alle in het gazon verborgen vreemde voorwerpen (hindernissen) die niet verwijderd kunnen worden. Vervang voordat u het apparaat gebruikt defecte en alle andere versleten en beschadigde delen. Onleesbare of beschadigde waarschuwingsaanwijzingen op het apparaat moeten worden vervangen. Stickers en alle verdere vervangingsonderdelen zijn verkrijgbaar bij uw VIKING vakhandelaar. Voor het gebruik van het apparaat dient men te controleren of de bougiestekker goed vastzit op de bougie. Het apparaat mag alleen worden gebruikt als het in goede staat verkeert. Controleer vóór elk gebruik: – of het apparaat volgens de voorschriften is gemonteerd. – of het snijgereedschap en de complete snij-eenheid (maaimes, bevestigingselementen, maaiwerkbehuizing) in onberispelijke staat zijn. Er moet vooral worden gecontroleerd op veilige montage, beschadigingen (kerven of scheuren) alsook slijtage. (Ö 14.4) – of de tankdop goed vastgeschroefd is. – of de tank en de brandstofvervoerende delen en de tankdop in onberispelijke staat zijn. – of de veiligheidsvoorzieningen (bijv. motorstopbeugel, uitwerpklep, behuizing, duwstang, beschermrooster) in onberispelijke staat zijn en naar behoren functioneren. – of de messenremkoppeling (MB 545 VS) goed werkt. (Ö 13.1) –of de accu (MB 545 VE) onbeschadigd en niet vervormd is. – of de grasopvangbox onbeschadigd en volledig gemonteerd is; een beschadigde grasopvangbox mag niet worden gebruikt. – of de olieafsluitschroef goed opgeschroefd is. Indien nodig de noodzakelijke werkzaamheden uitvoeren of toevertrouwen aan de vakhandelaar. VIKING beveelt de VIKING vakhandelaar aan.

5.7 Tijdens het werken

Werk nooit als er zich dieren of personen, in het bijzonder kinderen, binnen het gevaarlijke gebied bevinden.101 DEENFRITESPTNOSVFIDAPL NL 0478 111 9930 A - NL De op het apparaat geïnstalleerde schakel- en veiligheidsinrichtingen mogen niet worden verwijderd of overbrugd. Met name de motorstopbeugel of messenstopbeugels nooit aan de duwstang vastzetten (bijv. door afbinden). Opgelet - kans op letsel! Houd handen of voeten nooit tegen of onder draaiende onderdelen. Raak het ronddraaiende mes nooit aan. Blijf altijd uit de buurt van de uitwerpopening. Neem steeds de door de duwstang bepaalde veiligheidsafstand in acht. De duwstang moet steeds goed gemonteerd zijn en mag niet veranderd worden. Gebruik het apparaat nooit met neergeklapte duwstang. Bevestig nooit voorwerpen aan de duwstang (bijv. werkkleding). Werk alleen bij daglicht of bij goede kunstverlichting. Werk niet met het apparaat bij regen, onweer en met name niet bij blikseminslaggevaar. Bij een vochtige ondergrond is er meer gevaar voor letsel, omdat de gebruiker minder stabiel staat. Om uitglijden te voorkomen moet er bijzonder voorzichtig worden gewerkt. Indien mogelijk het apparaat niet op een vochtige ondergrond gebruiken. Uitlaatgassen: Het apparaat genereert giftige uitlaatgassen zodra de verbrandingsmotor is ingeschakeld. Deze gassen bevatten giftig koolmonoxide, een kleur- en reukloos gas, en andere schadelijke stoffen. De verbrandingsmotor mag nooit in afgesloten of slecht geventileerde ruimtes in werking worden gezet. Starten: Start het apparaat voorzichtig - de aanwijzingen in het hoofdstuk "Apparaat in gebruik nemen" (Ö 13.2) opvolgen. Bij het starten volgens deze instructies is er minder kans op letsel. Kans op letsel! Wanneer de startkabel snel terugspringt, worden hand en arm sneller naar de verbrandingsmotor getrokken, dan dat de startkabel kan worden losgelaten. Deze kickback kan botbreuken, kneuzingen en verstuikingen veroorzaken. Houd uw voeten bij het starten steeds op voldoende afstand van het snijgereedschap. Bij het starten mag het apparaat niet worden gekanteld. Bij het starten mag de beugel wielaandrijving niet worden bediend en het maaimes mag niet ingekoppeld zijn. Start de verbrandingsmotor niet wanneer het uitwerpkanaal niet door de uitwerpklep of de grasopvangbox is afgedekt. Werken op hellingen: hellingen altijd in de dwarsrichting, nooit in de lengterichting bewerken. Als de gebruiker bij het maaien in langsrichting de controle verliest over de grasmaaier kan hij overreden worden door het maaiende apparaat. Wees bijzonder voorzichtig als u op een helling van richting verandert. Let steeds op een goede stand bij hellingen en vermijd om met het apparaat te werken op zeer sterke hellingen. Om veiligheidsredenen mag het apparaat niet op hellingen steiler dan 25° (46,6 %) worden gebruikt. Kans op letsel! Een stijging van de helling van 25° betekent een verticale stijging van 46,6 cm bij een horizontale lengte van 100 cm. Voor gegarandeerd voldoende smering van de verbrandingsmotor moeten bij het gebruik van het apparaat op hellingen ook de instructies in de meegeleverde gebruiksaanwijzing verbrandingsmotor in acht worden genomen. Levensgevaar door vergiftiging! Stop onmiddellijk met werken bij misselijkheid, hoofdpijn, zichtstoornissen (b v. blikvernauwing), slecht horen, duizeligheid of een verminderd concentratievermogen. Deze symptomen kunnen onder andere door een te hoge concentratie uitlaatgassen worden veroorzaakt.0478 111 9930 A - NL

Werken: Probeer niet om het mes te inspecteren zolang de grasmaaier werkt. Zolang het maaimes loopt, mag de uitwerpklep niet worden geopend en/of mag de grasopvangbox niet worden weggenomen. Het ronddraaiende mes kan letsel veroorzaken. Werk altijd stapvoets en ga bij het werken met het apparaat vooral niet rennen. Door snel te lopen met het apparaat is er meer kans op letsel door struikelen, uitglijden enz. Wees bijzonder voorzichtig als u het apparaat omdraait of naar u toe trekt. Struikelgevaar! Gebruik het apparaat uiterst behoedzaam wanneer u in de buurt van hellingen, terreinkanten, sloten en dijken werkt. Houd met name voldoende afstand tot dergelijke gevarenzones. U moet om in het gras verborgen voorwerpen heenrijden (beregeningsinstallaties, palen, waterkranen, fundamenten, stroomkabels enz.). Rijd nooit over dergelijke voorwerpen heen. Houd rekening met de uitloop van het snijgereedschap. Het duurt enkele seconden voordat het snijgereedschap helemaal tot stilstand is gekomen. Schakel de verbrandingsmotor uit, laat het werkgereedschap tot stilstand komen, trek de bougiestekker eruit en verwijder ook de accu (bij MB 545 VE), – wanneer u het apparaat verlaat of als het apparaat zonder toezicht is, – voordat u bijtankt. Tank alleen wanneer de verbrandingsmotor volledig is afgekoeld. Brandgevaar! – voordat u blokkades opheft of verstoppingen in het uitwerpkanaal verwijdert, – voordat u het apparaat optilt en draagt, – voordat u het apparaat transporteert, – voordat u aan het maaimes gaat werken, – voordat het apparaat wordt getest of gereinigd of voordat andere werkzaamheden eraan worden uitgevoerd (bijv. omklappen van de duwstang), – wanneer een vreemd voorwerp werd geraakt of als de grasmaaier abnormaal hard begint te trillen. Controleer in deze gevallen het apparaat, in het bijzonder de snijeenheid (messen, messenas, mesbevestiging), op beschadigingen en voer de noodzakelijke reparaties uit voordat u het apparaat opnieuw start en ermee gaat werken. Schakel de verbrandingsmotor uit of ontkoppel het maaimes, – wanneer u het apparaat van en naar het te bewerken gazon duwt, – voordat u het apparaat over een niet met gras begroeide ondergrond gaat duwen, – voordat u de uitwerpklep opent of de grasopvangbox wegneemt, – wanneer het apparaat voor het transport moet worden gekanteld, – voordat u de snijhoogte instelt.

5.8 Onderhoud en reparaties

Voorafgaand aan reinigings-, instel-, reparatie- en onderhoudswerkzaamheden: ● apparaat op een vaste, vlakke ondergrond zetten, ● verbrandingsmotor uitschakelen en laten afkoelen, ● bougiestekker lostrekken. Opgelet – kans op letsel! Houd de bougiestekker van de bougie vandaan. Een Kans op letsel! Houd handen of voeten nooit boven, onder of tegen draaiende onderdelen. Kans op letsel! Hard trillen wijst meestal op een storing. De grasmaaier mag met name niet worden gebruikt als de krukas beschadigd of verbogen is of als het maaimes beschadigd of verbogen is. Laat de noodzakelijke reparaties door een vakman – VIKING beveelt de VIKING vakhandelaar aan – uitvoeren, indien u niet over de nodige kennis beschikt.103 DEENFRITESPTNOSVFIDAPL NL 0478 111 9930 A - NL onbedoelde ontstekingsvonk kan brand of stroomschokken veroorzaken. Bij een onbedoeld contact van de bougie met de bougiestekker kan de verbrandingsmotor ineens aanslaan. MB 545 VE: Daarbij accu verwijderen. Vooral voor werkzaamheden rondom de verbrandingsmotor, het uitlaatspruitstuk en de geluiddemper, het apparaat eerst laten afkoelen. De temperaturen kunnen tot 80° C en meer oplopen. Kans op brandwonden! Direct contact met motorolie kan gevaarlijk zijn, ook mag motorolie niet worden gemorst. VIKING adviseert het bijvullen resp. verversen van motorolie door een VIKING vakhandelaar te laten uitvoeren. Reiniging: na gebruik moet het gehele apparaat zorgvuldig worden gereinigd. (Ö 14.2) Ledig vóór het plaatsen in reinigingspositie de brandstoftank (bijv. door leegrijden). Maak de aangekoekte resten gras in de behuizing met een houten staaf los. Reinig de onderkant van de grasmaaier met een borstel en water. Gebruik nooit hogedrukreinigers en reinig het apparaat niet onder stromend water (bijv. met een tuinslang). Gebruik geen agressieve reinigingsmiddelen. Dergelijke reinigingsmiddelen kunnen kunststoffen en metalen zodanig beschadigen dat de veiligheid van uw VIKING apparaat wellicht in het geding komt. Om brandgevaar te voorkomen, moet u de gebieden rond de koelluchtopeningen, koelvinnen en rondom de uitlaat vrij houden van bijv. gras, stro, mos, bladeren of uitstromend vet. Onderhoudswerkzaamheden: er mogen alleen onderhoudswerkzaamheden worden uitgevoerd die in deze gebruiksaanwijzing worden vermeld. Alle andere werkzaamheden dient u door uw vakhandelaar te laten uitvoeren. Neem altijd contact op met uw vakhandelaar als u niet over de vereiste kennis en gereedschappen beschikt. VIKING raadt aan onderhoudswerkzaamheden en reparaties uitsluitend door de VIKING vakhandelaar te laten uitvoeren. VIKING vakhandelaars volgen regelmatig cursussen en krijgen voortdurend technische informatie ter beschikking gesteld. Gebruik uitsluitend gereedschappen, accessoires of combi-apparaten die voor dit apparaat door VIKING zijn toegelaten of technisch gelijkwaardige delen, anders is er kans op ongevallen met letsel of schade aan het apparaat. Neem bij vragen contact op met een vakhandelaar. Originele VIKING gereedschappen, accessoires en vervangingsonderdelen zijn wat betreft hun eigenschappen optimaal op het apparaat en de behoeften van de gebruiker afgestemd. Originele VIKING vervangingsonderdelen zijn herkenbaar aan het VIKING onderdeelnummer, het VIKING logo en eventueel het VIKING symbool op de onderdelen. Op kleine onderdelen kan ook alleen het teken staan. Om veiligheidsredenen moeten brandstofvervoerende onderdelen (brandstofleiding, brandstofkraan, brandstoftank, tankdop, aansluitingen enz.) regelmatig op beschadigingen en lekkages worden geïnspecteerd en indien nodig door een erkende monteur worden vervangen (VIKING raadt de VIKING vakhandelaar aan). Houd waarschuwings- en instructiestickers altijd leesbaar en schoon. Beschadigde of verloren gegane stickers moeten via uw VIKING vakhandelaar door nieuwe originele stickers worden vervangen. Let er bij het vervangen van een onderdeel door een nieuw onderdeel op dat het nieuwe onderdeel van dezelfde stickers is voorzien. Werk aan de snijeenheid uitsluitend met dikke werkhandschoenen en met de uiterste voorzichtigheid. Zorg voor een veilig gebruik van het apparaat en zorg ervoor dat alle moeren, bouten en schroeven, en zeker de mesbout goed zijn vastgedraaid. Laat beschadigde geluiddempers en beschermplaten vervangen. Inspecteer het gehele apparaat en de grasopvangbox op gezette tijden, in het bijzonder voor de opslag van het apparaat (bijv. voor de winterpauze), op slijtage en beschadigingen. Versleten of beschadigde onderdelen moeten om veiligheidsredenen direct worden vervangen, om ervoor te zorgen dat de machine altijd in veilige staat is. Kans op letsel door het maaimes! Door aan de startkabel te trekken krijgt het werkgereedschap een draaibeweging. Houd altijd voldoende afstand tot het maaimes, in het bijzonder de handen en de voeten, wanneer u aan de startkabel trekt.0478 111 9930 A - NL

Wijzig de instellingen van de verbrandingsmotor nooit en jaag deze niet over zijn toeren. Als onderdelen of veiligheidsvoorzieningen voor onderhoudswerkzaamheden zijn verwijderd, moeten deze weer meteen en correct worden aangebracht.

5.9 Opslag bij langdurige

bedrijfsonderbrekingen Laat de verbrandingsmotor afkoelen voordat u het apparaat in een afgesloten ruimte plaatst. Bewaar het apparaat met een lege tank en de brandstofvoorraad in een afsluitbare en goed geventileerde ruimte. Controleer of het apparaat tegen gebruik door onbevoegden (bijv. kinderen) is beveiligd. Sla het apparaat nooit op in een gebouw met benzine in de tank. Ontstane benzinedampen kunnen met open vuur of vonken in aanraking komen en ontbranden. Als de tank moet worden geledigd zoals voor het stilleggen voor de winterpauze, mag de brandstoftank uitsluitend in de open lucht worden geledigd (bijv. leegrijden door de motor te laten draaien). Reinig het apparaat voor het opslaan (bijv. winterpauze) grondig. Apparaat alleen met uitgetrokken bougiestekker bewaren. MB 545 VE: Accu vóór de opslag verwijderen en gescheiden van het apparaat en beveiligd tegen gebruik door onbevoegden (bijv. door kinderen) bewaren. Sla het apparaat in een veilige staat op. Laat het apparaat volledig afkoelen voor dat u het bedekt.

Afvalproducten zoals verbruikte olie of brandstof, verbruikte smeermiddelen, filters, accu's en soortgelijke slijtageonderdelen zijn slecht voor mensen en dieren en kunnen het milieu beschadigen en moeten derhalve deskundig worden afgevoerd. Neem contact op met het Recycling Center of uw vakhandelaar voor nadere informatie over het deskundig afvoeren van afvalproducten. VIKING beveelt u de VIKING vakhandelaar aan. Voer een apparaat aan het eind van de levensduur ervan op de daarvoor bestemde wijze af. Maak het apparaat onbruikbaar voordat het als afval wordt verwerkt. Verwijder om ongevallen te voorkomen vooral de bougiekabel, maak de tank leeg en tap de motorolie af. De accu moet gescheiden van het apparaat worden afgevoerd. Zorg dat accu’s veilig en milieuvriendelijk worden afgevoerd. Kans op letsel door het maaimes! Laat ook een grasmaaier aan het eind van de levensduur ervan nooit zonder toezicht staan. Bewaar het apparaat en in het bijzonder het maaimes altijd buiten het bereik van kinderen.

6. Toelichting van de

symbolen Let op! Lees vóór inbedrijfstelling de gebruiksaanwijzing. Kans op letsel! Houd andere personen uit de gevarenzone. Kans op letsel! Vóór werkzaamheden aan het snijgereedschap en onderhoud- en reinigings- werkzaamheden de bougiestekker eruit trekken. Kans op letsel! Houd handen en voeten uit de buurt van de messen! De snijvoorziening loopt na het uitschakelen nog een aantal seconden na (rem van de verbrandingsmotor/messen- rem).105 DEENFRITESPTNOSVFIDAPL NL 0478 111 9930 A - NL Opgelet - kans op letsel! Kom bij een draaiende verbrandingsmotor nooit binnen het werkbereik van het mes.

● Zet het apparaat voor alle beschreven werkzaamheden op een vlakke en stevige ondergrond.

8.2 Duwstang monteren

Duwstanghulzen aanbrengen: ● duwstanghulzen (I) op duwstang (1) steken. Vierkant gat aan binnenkant van duwstang plaatsen, boringen in de duwstang en het vierkante gat in de duwstanghuls moeten samenvallen. Duwstang monteren: ● duwstang (1) op de beide onderstukken duwstang (2) steken. ● Bouten met vlakke kop (G) van binnen naar buiten door boringen steken en met draaiknoppen (H) vastschroeven. MB 545, MB 545 T, MB545V, MB545VM, MB 545 VR: Verbrandingsmotor starten MB 545, MB 545 T, MB545V, MB545VM, MB 545 VR: Verbrandingsmotor uitschakelen MB 545 VE: Accu plaatsen, verbran- dingsmotor starten MB 545 VE: Verbrandingsmotor uitschakelen MB 545 VS: Gashendel in de stand MAX zetten, verbrandingsmotor starten, maaimes inschakelen MB 545 VS: Maaimes loskoppelen MB 545, MB 545 V, MB 545 VE, MB 545 VM, MB 545 VR, MB 545 VS: Wielaandrijving inschakelen MB 545 V, MB 545 VE, MB 545 VM, MB 545 VR, MB 545 VS: Rijsnelheid instellen Langzaam – hendel vario-aandrijving naar voren drukken Snel – hendel vario- aandrijving naar ach- teren trekken MB 545 VS: Gasinstelling MAX – maximaal toerental MIN – minimaal toerental STOP – verbrandingsmotor uitschakelen

Pos. Omschrijving Stk. A Basisapparaat 1 B Onderste gedeelte van de grasopvangbox

C Bovenste gedeelte van de grasopvangbox

G Bout met vlakke kop 2 H Draaiknop 2

– Gebruiksaanwijzing 1 – Gebruiksaanwijzing Verbrandingsmotor

8. Apparaat klaarmaken voor

gebruik Kans op letsel! Neem de veiligheidswaarschuwingen in het hoofdstuk ´Voor uw veiligheid´ in acht. (Ö 5.) Pos. Omschrijving Stk. 30478 111 9930 A - NL

1 Kabelbreukbescherming links monteren: ● Alle trekkabels en kabels in de kabelbreukbescherming (F) leggen. ● Kabelbreukbescherming eerst in de bovenste boring (3) van het onderstuk duwstang geleiden. ● Aansluitend de kabelbreukbescherming in het onderste sleuf (4) van het onderstuk van de duwstang in de juiste positie plaatsen. 2 Kabelbreukbescherming rechts monteren: ● De montage van de kabelbreukbescherming (F) rechts gebeurt op dezelfde manier als aan de linkerkant.

8.3 Kabelgeleiding monteren

● Kabelgeleiding (E) in de uitsparingen op de behuizing (1) steken en naar het bovenstuk duwstang draaien. ● Alle kabels in de kabelgeleiding leggen. ● Kabelgeleiding met lichte druk in de beide daarvoor bedoelde boringen laten vastklikken.

8.4 Startkabel vast- en loshaken

Vasthaken: ● bougiestekker uit de verbrandingsmotor trekken. ● Motorstopbeugel (1) naar de duwstang drukken en vasthouden. ● Startkabel (2) langzaam uittrekken en in de kabelhouder (3) vasthaken. ● Startkabel (2) en motorstopbeugel (1) langzaam loslaten. ● Bougiestekker aansluiten. Loshaken: ● bougiestekker uit de verbrandingsmotor trekken. ● Motorstopbeugel (1) naar de duwstang drukken en vasthouden. ● Startkabel (2) langzaam uittrekken en bij de kabelhouder (3) loshaken. ● Startkabel (2) langzaam terugplaatsen en de motorstopbeugel (1) loslaten. ● Bougiestekker aansluiten.

8.5 Grasopvangbox monteren

● Bovenste gedeelte van de grasopvangbox (C) aan onderste gedeelte van de grasopvangbox (B) bevestigen. ● Bouten (D) van binnen door de betreffende openingen drukken. ● Bovenste gedeelte van de grasopvangbox door lichte druk in het onderste gedeelte van de grasopvangbox laten vastklikken. ● Grasopvangbox vasthaken. (Ö 9.8)

8.6 Brandstof en motorolie

Motorolie: gegevens over de te gebruiken motorolie en de vulhoeveelheid olie vindt u in de gebruiksaanwijzing van de verbrandingsmotor. Controleer de inhoud regelmatig (zie gebruiksaanwijzing verbrandingsmotor). Zorg ervoor dat de olie niet onder of boven het juiste peil komt te staan. Olietankdop voor het in gebruik nemen van de verbrandingsmotor goed vastschroeven. Brandstof: Advies: Verse merkbrandstoffen, Loodvrije benzine. Gegevens over de brandstofkwaliteit (octaangetal) vindt u in de gebruiksaanwijzing van de verbrandingsmotor; Kabelbreukbescherming (F) alleen zoals afgebeeld monteren. Kabels moeten onder de duwstang worden geleid. Draai zo nodig de draaiknop (H) vóór de montage los. MB 545, MB 545 T: Aan de rechterkant van de duwstang lopen geen kabels., daarom vervalt de kabelbreukbescherming rechts.

MB 545 VE: De verbrandingsmotor heeft geen startkabel. MB 545 VS: De hendel motorstop hoeft voor het vast- en loshaken van de startkabel niet te worden ingedrukt.

Voorkom schade aan het apparaat! Vul voor de eerste start motorolie bij. Voor het vullen met motorolie en tanken een aangepast vulhulpstuk (bijv. trechter) gebruiken.

● Zet het apparaat voor alle beschreven werkzaamheden op een vlakke en stevige ondergrond.

9.2 Verstelbare onderdelen op de

Bovenstuk duwstang voor het reinigen van het apparaat, voor ruimtebesparend transporteren en opslaan omklappen: ● Draaiknoppen (H) erop schroeven totdat deze vrij draaien. De speciale constructie voorkomt dat de draaiknoppen vanzelf helemaal van de bouten kunnen draaien (bescherming tegen verlies). ● Klap het bovenstuk duwstang (1) om en laat dit op het onderstuk van de behuizing rusten.

9.4 Hoogteverstelling duwstang

De duwstang (1) kan in 3 standen worden vastgezet: I laag II middel III hoog ● Draaiknop hoogteverstelling duwstang (2) linksom (ca. 5 slagen) losdraaien. ● Duwstang (1) met beide handen vastpakken en omhoog of omlaag in de gewenste positie zetten. Zorg ervoor dat de instelling van de duwstang links en rechts identiek is. ● Draaiknop hoogteverstelling duwstang (2) weer rechtsom vastdraaien.

snijhoogteverstelling MB 545, MB 545 T, MB 545 V, MB 545 VE, MB 545 VM, MB 545 VS: Er kunnen 7 snijhoogtes worden ingesteld. Stand 1: 25 mm Stand 7: 80 mm MB 545 VR: Er kunnen 6 snijhoogtes worden ingesteld. Stand 1: 20 mm Stand 6: 75 mm ● De hendel (1) voor de hoogteverstelling bevindt zich aan de linkerkant van het apparaat (zie afbeelding). ● Apparaat bij de greep (2) vastpakken en de verstelhendel (1) naar boven trekken en vasthouden om het klikmechanisme te ontgrendelen. Stel de gewenste snijhoogte in door het apparaat omhoog of omlaag te bewegen. ● Deze kan aan de aanduiding snijhoogte (3) worden afgelezen. ● Verstelhendel (1) weer loslaten en hoogteverstelling laten vastklikken.

9.6 Accu en oplaadapparaat

(MB 545 VE) De grasmaaier MB 545 VE is voorzien van een elektrische startmotor. Als startaccu is een lithium-ionaccu ingebouwd. Het gebruik van de accu en

Gevaar voor knellen! Door het losdraaien van de draaiknoppen kan het bovenstuk van de duwstang omklappen. Bovenstuk duwstang tijdens het erop schroeven van de draaiknoppen daarom met één hand op het hoogste punt vasthouden.

het oplaadapparaat wordt beschreven in de meegeleverde gebruiksaanwijzing van de verbrandingsmotor. Eerste inbedrijfstelling: ● Beschermsticker (1) op de accu verwijderen. ● Oplaadapparaat (K) aansluiten op het elektriciteitsnet en accu (J) ca. 10 seconden laden. Zo wordt de slaapmodus (afleveringsstaat) uitgeschakeld en de accu geactiveerd. Daarna accu volledig opladen. Accu wegnemen en plaatsen: ● accu (J) opzij naar rechts uit de verbrandingsmotor wegnemen en weer in omgekeerde richting plaatsen.

9.7 Inhoudsindicatie

Op het bovenste gedeelte van de grasopvangbox bevindt zich een inhoudsindicatie (1). De luchtstroom die door het draaien van het maaimes wordt veroorzaakt en waardoor de grasopvangbox wordt gevuld, tilt de inhoudsindicatie op (2): De grasopvangbox wordt gevuld met maaigoed. Naarmate er meer gras in de grasopvangbox komt, wordt deze luchtstroom minder krachtig en zakt de inhoudsindicatie (3): ● Volle grasopvangbox ledigen (Ö 13.9).

9.8 Grasopvangbox vast- en

loshaken Vasthaken: ● uitwerpklep (1) openen en vasthouden. ● De grasopvangbox (2) wordt met de uitsparingen (3) aan de bevestiging (4) op het apparaat vastgehaakt. ● Uitwerpklep (1) weer met de hand sluiten. Loshaken: ● uitwerpklep (1) openen en vasthouden. ● Grasopvangbox (2) omhoog tillen, van de bevestiging (4) loshaken en verwijderen. ● Uitwerpklep (1) weer met de hand sluiten. Voor een veilige bediening en ter voorkoming van ondeskundig gebruik is de machine met meerdere veiligheidsvoorzieningen uitgevoerd.

10.1 Veiligheidsvoorzieningen

De grasmaaier is met veiligheidsvoorzieningen uitgerust om een onopzettelijk contact met de maaimessen en het uitgeworpen maaigoed te voorkomen. Hiertoe behoren de behuizing, de uitwerpklep, de grasopvangbox en de correct gemonteerde duwstang.

10.2 Beugel motorstop

De modellen MB 545, MB 545 T, MB545V, MB545VE, MB 545 VM, MB 545 VR zijn uitgerust met een motorstop-voorziening. Tijdens het gebruik wordt na het loslaten van de motorstopbeugel (1) de verbrandingsmotor uitgeschakeld. De verbrandingsmotor en het mes komen binnen 3 seconden tot stilstand. Meten van de nalooptijd Na het starten van de verbrandingsmotor draaien de messen en is er een windgeruis te horen. De uitlooptijd duurt even lang als het windgeruis na het uitschakelen van de verbrandingsmotor. Dit kan met een stopwatch worden gemeten. De accu mag alleen met het meegeleverde oplaadapparaat worden opgeladen, bij bedrijf van de grasmaaier wordt de accu niet bijgeladen. Druk ter controle van de laadtoestand op de toets (2) op de accu.

Bij apparaten met de mulchfunctie het mulchhulpstuk vóór het vasthaken van de grasopvangbox uit het uitwerpkanaal nemen. (Ö 12.3)

10. Veiligheidsvoorzieningen

Kans op letsel! Bij een eventueel defect aan een van de veiligheidsvoorzieningen mag de machine niet in bedrijf worden genomen. Neem contact op met een vakhandelaar, VIKING beveelt u de VIKING vakhandelaar aan.

Kans op letsel! Als de uitlooptijd van de messen langer is, dan mag u het apparaat niet verder gebruiken en moet u het naar de vakhandelaar brengen.

DEENFRITESPTNOSVFIDAPL NL 0478 111 9930 A - NL Bediening met twee handen: het maaimes kan bij draaiende verbrandingsmotor alleen als volgt worden ingeschakeld: ● hendel messenstop (1) met één hand bedienen en ingedrukt houden en de hefboom van de messenkoppeling (5) met de andere hand naar boven trekken en laten vastklikken. (Ö 13.5) Geïntegreerde messen-uitlooprem: Na het loslaten van de duwstang wordt het maaimes afgekoppeld en binnen maximaal 3 seconden tot stilstand gebracht, terwijl de verbrandingsmotor verder blijft lopen. (Ö 13.6) Een fraai en vol gazon ontstaat, – wanneer met lage snelheid gemaaid wordt. – wanneer het gazon vaak gemaaid en kort gehouden wordt. – wanneer bij warm en droog weer het gazon niet te kort gemaaid wordt, omdat het anders verbrandt door de zon en lelijk wordt. – wanneer met scherpe maaimessen gewerkt wordt – daarom de maaimessen regelmatig laten slijpen (dealer). – wanneer de snijrichting regelmatig wordt gewisseld.

12.1 Werkgebied van de

gebruiker ● Bij het starten en bij draaiende verbrandingsmotor moet de gebruiker zich om veiligheidsredenen altijd in het werkgebied bevinden achter de duwstang. Neem steeds de door de duwstang bepaalde veiligheidsafstand in acht. ● De grasmaaier mag uitsluitend door één enkel persoon bediend worden, derden moeten zich buiten de gevarenzone bevinden. (Ö 5.)

12.2 Grasmaaiers met gazonwals

Het model MB 545 VR is uitgerust met een tweedelige aandrijfwals aan de achteras. Hierdoor kan heel precies langs een rand van het gazon of om planten worden gemaaid. Bovendien wordt het gras in de rijrichting gladgestreken, waardoor een typisch streeppatroon in het gazon ontstaat.

De multimaaier MB 545 VM is met een speciaal multimes en een reeds geplaatst mulchhulpstuk uitgevoerd. Mulchhulpstuk plaatsen Voor het gebruik van het apparaat als mulchmaaier moet het mulchhulpstuk (1) worden geplaatst: ● Uitwerpklep openen en vasthouden. ● Mulchhulpstuk (1) in het uitwerpkanaal plaatsen en van boven af met beide klemnokken (2) hoorbaar op de behuizing vastklikken. ● Uitwerpklep sluiten. Mulchhulpstuk verwijderen Om het apparaat als achteruitwerpmaaier of als grasverzamelaar (met gemonteerde grasopvangbox) te kunnen gebruiken, moet het mulchhulpstuk (1) uit het apparaat worden verwijderd: ● uitwerpklep openen en vasthouden. ● Borglip (4) omhoog trekken en mulchhulpstuk (1) schuin naar boven uit het uitwerpkanaal trekken. ● Uitwerpklep sluiten (achteruitwerpmaaier) of grasopvangbox vasthaken en uitwerpklep sluiten (grasverzamelaar).

11. Messen-rem-koppeling

(BBC) Kans op letsel! Controleer de werking van de messen-rem-koppeling vóór elke inbedrijfstelling. (Ö 13.1) Om veiligheidsredenen nooit de hendel overbruggen door bijvoorbeeld aan de duwstang vast te binden.

12. Aanwijzingen voor

Kans op letsel! Schakel vóór alle werkzaamheden aan het mulchhulpstuk de verbrandingsmotor uit en trek de bougiestekker eruit. 160478 111 9930 A - NL

12.4 Hoe moet u mulchen?

Voor het mulchen moet een snijhoogte 4 tot 7 worden gekozen, omdat deze instelling van de snijhoogte de beste voor het hakselen van het gras is. Bij een te lage snijhoogte kan de behuizing van de maaier verstopt raken en daarna het maaimes blokkeren. De werksnelheid en snijhoogte moeten bij het mulchen zodanig worden gekozen, dat het multimes het te maaien gras optimaal kan verkorten en dat er een goed maairesultaat wordt bereikt. Bij hoog gras moet er meerdere malen en op hogere snijhoogtes worden gewerkt. Bij te hoog gras en vochtig gras mag deze maaier niet worden gebruikt.

13.1 Messen-rem-koppeling

controleren Voordat u begint te werken moet de functie messen-rem-koppeling driemaal worden getest: ● maaimes bij draaiende verbrandingsmotor aankoppelen. (Ö 13.5) Het draaiende maaimes herkent u aan een duidelijk hoorbaar windgeruis. ● Maaimes loskoppelen (duwstang loslaten). (Ö 13.6) De messen-rem-koppeling ontkoppelt het mes van de aandrijving van de verbrandingsmotor en remt het mes af. Het windgeruis valt eveneens weg en duurt maximaal 3 seconden. Bij een stilstaand mes mag er geen windgeruis meer hoorbaar zijn. De afremtijd van de messen kan met een stopwatch worden gemeten.

13.2 Verbrandingsmotor starten

(MB 545, MB 545 T, MB 545 V, MB 545 VE, MB 545 VM, MB 545 VR) ● Olie- en brandstofpeil controleren. (Ö 8.6) MB 545, MB 545 T, MB 545 V, MB 545 VM, MB 545 VR: ● 1 beugel motorstop (1) naar de duwstang drukken en vasthouden. ● 2 Startkabel (2) langzaam uitrekken tot de compressieweerstand. Aansluitend krachtig en snel tot de volledige armlengte doortrekken. Laat de startkabel (2) weer langzaam teruggaan, opdat deze weer correct wordt opgerold. ● Deze actie opnieuw uitvoeren tot de verbrandingsmotor aanslaat. MB 545 VE: ● Accu controleren: laadtoestand controleren en accu zo nodig opladen. (Ö 9.6) ● 1 Accu (3) plaatsen. ● 2 Beugel motorstop (1) naar de duwstang drukken en vasthouden. ● 3 Startknop (4) indrukken – maximaal 3 tot 5 seconden, daarna weer loslaten. Als de verbrandingsmotor niet start, 10 seconden pauze vóór de volgende startpoging inlassen. Nog een keer starten bij draaiende verbrandingsmotor vermijden.

13.3 Verbrandingsmotor

uitschakelen (MB 545, MB 545 T, MB545V, MB545VE, MB 545 VM, MB 545 VR) ● Laat de motorstopbeugel (1) los om de verbrandingsmotor uit te schakelen. Verbrandingsmotor en maaimes komen na een korte uitlooptijd tot stilstand.

13. Apparaat in gebruik

nemen Kans op letsel! Werkt de messen-rem-koppeling niet zoals beschreven (bijv. langere remtijd dan 3 seconden, of hoort u verder het windgeruis bij losgekoppeld mes) dan mag het apparaat niet in werking worden gesteld. In dit geval verbrandingsmotor uitschakelen, bougiestekker lostrekken en de noodzakelijke reparaties door een vakman laten uitvoeren. VIKING beveelt de VIKING vakhandelaar aan. Schade aan het apparaat vermijden! Verbrandingsmotor niet in hoog gras starten. Bij moeilijk starten hogere instelling snijhoogte selecteren. Na het opstarten werkt de verbrandingsmotor dankzij de vaste aandrijfsnelheid steeds met optimaal toerental.

DEENFRITESPTNOSVFIDAPL NL 0478 111 9930 A - NL ● MB 545 VE: Als het apparaat zonder toezicht is, accu verwijderen en gescheiden van het apparaat en beveiligd tegen gebruik door onbevoegden (bijv. door kinderen) bewaren.

13.4 Verbrandingsmotor starten

(MB 545 VS) ● Olie- en brandstofpeil controleren. (Ö 8.6) ● 1 Hendel gasinstelling (1) op stand MAX zetten. ● 2 Trek de startkabel (2) langzaam tot de compressorweerstand uit, en trek de kabel vervolgens krachtig tot armlengte verder uit. Haal de kabel langzaam terug, zodat deze correct door de startmotor wordt opgerold. Herhaal het starten totdat de verbrandingsmotor aanslaat.

13.5 Maaimes inschakelen

(MB 545 VS) ● 1 Hendel messenstop (1) naar de duwstang trekken en vasthouden. Hierdoor wordt de hefboom messenkoppeling (2) ontgrendeld. ● 2 Voor het inschakelen van het maaimessen hefboom messenkoppeling (2) snel tot aan de aanslag recht in de richting van de duwstang naar achteren trekken. Deze klikt bij de aanslag in de aangekoppelde stand vast en kan worden losgelaten.

13.6 Maaimes loskoppelen

(MB 545 VS) ● Om het maaimes los te koppen, hendel messenstop (1) loslaten. De hefboom messenkoppeling (2) wordt ontgrendelt en gaat naar de uitgangsstand terug. Het maaimes wordt losgekoppeld en afgeremd, de verbrandingsmotor blijft lopen.

13.7 Verbrandingsmotor

uitschakelen (MB 545 VS) ● Maaimes vóór het uitschakelen van de verbrandingsmotor altijd loskoppelen. (Ö 13.6) ● Om de verbrandingsmotor uit te schakelen de hendel gasinstelling (1) op de stand STOP zetten.

13.8 Wielaandrijving

De grasmaaiers MB 545 T, MB545V, MB545VE, MB 545 VM, MB 545 VR, MB 545 VS zijn voorzien van een wielaandrijving. MB 545 T: Eén aandrijfsnelheid vooruit (transmissie met één versnelling) 3,6 km/u MB 545 V, MB 545 VE, MB 545 VM, MB 545 VR, MB 545 VS: Onderweg traploos instelbare aandrijfsnelheid vooruit (vario- transmissie) 2,2 km/u – 3,8 km/u MB 545 VR: 2,4 km/u – 4,0 km/u Wielaandrijving inschakelen: ● verbrandingsmotor starten. (Ö 13.2), (Ö 13.4) ● Beugel wielaandrijving (1) naar de duwstang trekken en houden. De wielaandrijving schakelt in en de grasmaaier zet zich vooruit in beweging. Aandrijfsnelheid instellen (MB 545 V, MB 545 VE, MB 545 VM, MB 545 VR, MB 545 VS): ● Rijsnelheid verhogen: hendel vario-aandrijving (2) onderweg naar achteren trekken. ● Rijsnelheid verlagen: hendel vario-aandrijving (2) onderweg naar voren drukken. Schade aan het apparaat vermijden! Maaimes niet in hoog gras en alleen bij maximaal toerental van de verbrandingsmotor inschakelen. Altijd snel inschakelen om onnodig slijten van de messenkoppeling te voorkomen.

Schade aan het apparaat vermijden! Beugel wielaandrijving steeds volledig (tot aan de aanslag) indrukken, om gevolgschade aan de transmissie te vermijden. Schade aan het apparaat vermijden! Hendel vario-aandrijving (2) bij draaiende verbrandingsmotor bedienen.0478 111 9930 A - NL

Wielaandrijving uitschakelen: ● beugel wielaandrijving (1) loslaten. De wielaandrijving schakelt uit en de grasmaaier blijft staan. De verbrandingsmotor draait verder.

13.9 Grasopvangbox ledigen

● Grasopvangbox loshaken. (Ö 9.8) ● Grasopvangbox aan de sluitlip (1) openen. Bovenste gedeelte van de grasopvangbox (2) naar boven openklappen en houden. Grasopvangbox naar achter omklappen en maaigoed ledigen. De grasopvangbox kan met de handgrepen (3, 4) aan het bovenste en onderste gedeelte van de grasopvangbox goed worden vastgehouden en comfortabel worden geledigd. ● Grasopvangbox sluiten. ● Grasopvangbox vasthaken. (Ö 9.8)

Jaarlijks onderhoud door de vakhandelaar: De grasmaaier moet elk jaar door een vakhandelaar worden geïnspecteerd. VIKING beveelt u de VIKING vakhandelaar aan.

14.2 Apparaat reinigen

Onderhoudsinterval: na elk gebruik Door het apparaat zorgzaam te behandelen, beschermt u het tegen beschadigingen en verlengt u de levensduur. ● Hoogste snijstand selecteren. (Ö 9.5) ● Grasopvangbox loshaken. (Ö 9.8) ● Bovenstuk duwstang naar achter leunen. ● Uitwerpklep openen en vasthouden. ● Apparaat voor aan de handgreep optillen en zoals afgebeeld in de reinigingsstand plaatsen. Aanwijzingen voor het reinigen: ● verwijder vuil met een beperkte hoeveelheid water, met een borstel of met een doek. Reinig met name ook het maaimes. Richt waterstralen nooit op onderdelen van de verbrandingsmotor, pakkingen en lagers. ● Maak aangekoekte grasresten van tevoren met een houten staaf los. ● Indien nodig, speciaal reinigingsmiddel gebruiken (bijv. STIHL speciale reiniger).

14.3 Kabel wielaandrijving

afstellen Onderhoudsinterval: indien nodig De spanning van de kabel is af fabriek goed afgesteld. De kabel moet worden bijgesteld, – wanneer na langer gebruik de wielaandrijving bij geactiveerde beugel van de wielaandrijving zich niet goed inschakelt. – wanneer de wielaandrijving permanent ingeschakeld is. – Dit betekent dat de grasmaaier zich ongewild in beweging zet bij het uittrekken van de startkabel, hoewel de beugel van de wielaandrijving niet geactiveerd is. Kans op letsel! Verbrandingsmotor vóór het loshaken van de grasopvangbox uitschakelen of maaimes loskoppelen en tot stilstand laten komen. Een volle grasopvangbox kan wel tot 16kg zwaar zijn.

Kans op letsel! Neem de veiligheidswaarschuwingen in het hoofdstuk ´Voor uw veiligheid´ in acht. (Ö 5.). Kans op letsel! Verbrandingsmotor uitschakelen, bougiestekker lostrekken, accu verwijderen (bij MB 545 VE) en apparaat laten afkoelen. Alvorens het apparaat in de reinigingsstand te plaatsen dient men de brandstoftank te ledigen (leegrijden). Apparaat staat alleen met geopende uitwerpklep veilig in de reinigingsstand.

DEENFRITESPTNOSVFIDAPL NL 0478 111 9930 A - NL Spanning van de kabel controleren: ● beugel wielaandrijving activeren en grasmaaier gelijktijdig naar achteren trekken. Vanaf ongeveer eenderde van de hendelbeweging moeten de aandrijfwielen blokkeren. Kabel afstellen: ● Door draaien van de verstelbout (1) links op het bovenstuk duwstang in de richting "+" wordt de kabel verder gespannen, door draaien in de "–" wordt deze ontspannen.

14.4 Messenslijtage controleren

Onderhoudsinterval: vóór elk gebruik ● Klap de grasmaaier omhoog in de reinigingspositie. (Ö 14.2) ● Messen (1) reinigen. ● Mesdikte A op minstens 5 punten met een schuifmaat meten. Met name ook bij de mesvleugels is de minimale dikte essentieel. ● Liniaal (1) zoals afgebeeld tegen de betreffende mesrand leggen en terugslijp B of minimale breedte C meten. ● MB 545 VM: Controleer de slijtagegrenzen bij het onderste en het bovenste mes. Het mes moet worden vervangen, – als het beschadigd is (kerven, scheuren), – als de meetwaarden op één of meerdere punten worden bereikt of buiten de toegestane grenzen liggen. 1 Slijtagegrenzen standaardmes: Mesdikte A: > 2 mm Terugslijp B: < 5 mm 2 Slijtagegrenzen multimes (MB 545 VM): Mesdikte A: > 2 mm Minimale breedte C: > 40 mm

14.5 Mes uit- en inbouwen

Demontage: ● geschikt houten blok (1, ca. 60x60mm) voor het tegenhouden van het mes (2) gebruiken. ● Mesbout(en) (3) met een moersleutel SW 17 eruit schroeven. ● Mes (2), mesbout(en) (3) en borgring (4) of beschermplaat (5, MB 545 VS) wegnemen. ● MB 545 VM: Het multimes (2) bestaat uit een bovenste mes (2a) en een onderste mes (2b). Deze kunnen voor het gemakkelijk bijslijpen worden losgekoppeld. Montage: ● Montagevlak en bus van het mes reinigen. ● Balans van mes controleren. (Ö 14.6) ● MB 545 VM: Bovenste mes (2a) zoals afgebeeld in onderste mes (2b) vasthaken. Zorg ervoor dat de boringen van beide messen zijn uitgelijnd. ● Mes (2) met de omhoog gebogen vleugels naar boven (richting apparaat) monteren. ● Geschikt houten blok (1, ca. 60x60mm) voor het tegenhouden van het mes (2) gebruiken. Kans op letsel! De kabel wielaandrijving moet goed afgesteld zijn wanneer er met het apparaat wordt gewerkt. Neem indien nodig contact met een vakhandelaar. VIKING beveelt de VIKING vakhandelaar aan. Kans op letsel! Messen slijten sterk verschillend, afhankelijk van de plaats van gebruik en inzetduur. Als u het apparaat op een zandige ondergrond of dikwijls in droge omstandigheden inzet, is dit zwaarder voor het mes en verslijt het sneller dan gemiddeld. Een versleten mes kan afbreken en ernstig letsel veroorzaken. De instructies voor het mesonderhoud moeten dus steeds in acht worden genomen.

Kans op letsel! Het mes (2) mag alleen zoals afgebeeld worden gemonteerd. De omhoog gebogen mesvleugels moeten naar boven wijzen. Het voorgeschreven aandraaimoment van de mesbout(en) precies aanhouden, omdat een veilige bevestiging van het snijgereedschap daarvan afhangt. Mesbout(en) (3) extra met Loctite 243 borgen. Borgring (4) bij elke montage van het mes, mesbout(en) (3) bij elke mesvervanging vervangen.0478 111 9930 A - NL

● Mesbout(en) (3) met een nieuwe borgring (4) en met beschermplaat (5, MB 545 VS) erin draaien en aandraaien. Aandraaimoment:

14.6 Balans van mes controleren

● Mes demonteren. (Ö 14.5) ● MB 545 VM: Multimes vóór het controleren samenvoegen. (Ö 14.5) ● Schroevendraaier (1) door de middelste boring (2) van het mes (3) geleiden en maaimes horizontaal uitlijnen. Als het mes goed in balans is, blijft het horizontaal staan. ● Als het maaimes naar een kant overhelt, deze kant bijslijpen totdat het maaimes weer in balans is. (Ö 14.7)

14.7 Maaimes slijpen

VIKING raadt aan om het maaimes door een vakman te laten slijpen. Bij een onjuist geslepen mes (onjuiste slijphoek, onbalans enz.) komt de goede werking van het apparaat in het gedrang. Aanwijzingen voor het slijpen: ● Maaimes demonteren (Ö 14.5). ● Koel het maaimes tijdens het slijpen, bijv. met water. Het mes mag niet blauw worden, omdat anders de snijresultaten minder worden. ● Slijp het mes gelijkmatig om trillingen door onbalans te voorkomen. ● Met een hoek van 30° slijpen. ● Verwijder eventueel na het slijpen bramen op het lemmet met fijnkorrelig schuurpapier. ● Slijtagegrenzen aanhouden. (Ö 14.4)

14.8 Verbrandingsmotor

Onderhoudsinterval: zie gebruiksaanwijzing verbrandingsmotor. Algemene aanwijzingen: Neem de gebruiks- en onderhoudsinstructies in de bijgevoegde gebruiksaanwijzing onder het punt van de verbrandingsmotor in acht. Voor een lange levensduur is het van belang de olie op peil te houden, regelmatig de olie te verversen alsook het luchtfilter te vervangen. Voor de aanbevolen oliewissel-intervallen en informatie over motorolie en de vulhoeveelheid olie verwijzen wij u ook naar het punt van de verbrandingsmotor in de gebruiksaanwijzing. De koelvinnen moeten altijd schoon worden gehouden om een goede koeling van de verbrandingsmotor te garanderen.

14.9 Accu en oplaadapparaat

onderhouden Onderhoudsinterval: zie gebruiksaanwijzing verbrandingsmotor.

14.10 Messenremkoppeling (BBC)

onderhouden De messenremkoppeling is aan een natuurlijke slijtage onderhevig. Deze mag enkel door getraind personeel onderhouden worden. VIKING beveelt de VIKING vakhandelaar aan.

14.11 Wielen en transmissie

De lagers van de wielen zijn onderhoudsvrij. De transmissie is onderhoudsvrij.

14.12 Gazonwals onderhouden

De kogellagers en de walsen zijn onderhoudsvrij. De vario-transmissie is onderhoudsvrij. Onderhoudsinterval aandrijfketting: een keer per jaar of indien nodig ● Voor onderhoudsdoeleinden bout (1, torx 25) losdraaien en afdekking (2) wegnemen. ● Aandrijfketting met standaard verkrijgbaar vet smeren.

Onderhoudsinterval: Professioneel gebruik

elk half jaar Privégebruik jaarlijks

industrieel gebruik van de grasmaaier

(winterpauze) Apparaat in een droge, afgesloten, stofvrije ruimte opslaan. Bewaar het apparaat altijd buiten het bereik van kinderen. Eventuele storingen voor het opslagen corrigeren. Het apparaat moet steeds gebruikklaar zijn. Brandstof uit de brandstoftank aftappen en carburateur ledigen voor de opslag (bijv. door leegrijden). Neem bij een langere stilstand van het apparaat (winterpauze) bijkomend de volgende punten in acht: ● Maak alle onderdelen aan de buitenkant van het apparaat zorgvuldig schoon. ● Smeer alle bewegende delen goed in met olie of vet. ● Schroef de bougie eruit (zie gebruiksaanwijzing verbrandingsmotor) en giet ca. 3 cm³ motorolie in de bougieboring in de verbrandingsmotor. Laat de verbrandingsmotor een paar keer zonder bougie doordraaien (aan de startkabel trekken). ● Bougie terug inschroeven (zie gebruiksaanwijzing verbrandingsmotor). ● Ververs de olie (zie gebruiksaanwijzing verbrandingsmotor). ● Dek de verbrandingsmotor goed af en bewaar het apparaat in normale stand. MB 545 VE: ● Accu verwijderen en gescheiden van het apparaat buiten het bereik van onbevoegde personen in een droge, stof- en vorstvrije ruimte opslaan. ● Accu vóór het begin van het seizoen volledig opladen. (Ö 9.6)

Apparaat dragen: ● apparaat uitsluitend aan de handgreep (1) en aan de duwstang (2) optillen. Houd altijd voldoende afstand tot het maaimes, met name wat betreft de voeten en benen. Apparaat vastsjorren: ● apparaat met geschikte bevestigingsmaterialen op het laadoppervlak vastzetten en uitsluitend op de 4 wielen staande transporteren. ● Maak de kabels of gordels aan het onderstuk duwstang (3) vast. Grasresten horen niet in de vuilnisbak, maar moeten worden gecomposteerd. De verpakkingen, het apparaat en de accessoires zijn met recycleerbaar materiaal gefabriceerd en moeten overeenkomstig worden verwerkt. Door materiaalresten afzonderlijk en milieubewust te verwerken, ondersteunt u de recyclage van waardevolle stoffen. Daarom moet het apparaat na afloop van de gebruikelijke levensduur als bijzonder afval worden verwerkt. Raadpleeg bij het afvoeren de informatie in het hoofdstuk ´Afvoeren´ (Ö 5.10) Neem contact op met het Recycling Center of uw vakhandelaar voor nadere informatie over het deskundig afvoeren van afvalproducten. Voer afvalproducten als accu’s altijd op de juiste wijze af. Neem de plaatselijke voorschriften in acht. Bied de accu niet via het huisvuil aan, maar lever deze bij de vakhandelaar of het afvalpunt voor gevaarlijke stoffen in. ● Accu verwijderen (Ö 9.6) en gescheiden van de grasmaaier afvoeren. Brandgevaar! Houd de bougiestekker wegens ontstekingsgevaar uit de buurt van het bougiegat.

Kans op letsel! Lees vóór het transport het hoofdstuk ¨Voor uw veiligheid¨ en volg de instructies op. (Ö 5.) Draag bij transport steeds geschikte beschermkleding (veiligheidsschoenen, werkhandschoenen). Voor het optillen resp. transporteren steeds de bougiestekker lostrekken. Uit veiligheidsoverwegingen raadt VIKING aan om het apparaat alleen met hulp van een tweede persoon op te tillen resp. te dragen. Kijk voor het optillen in het hoofdstuk "Technische gegevens" eerst hoeveel de machine weegt.

Belangrijke aanwijzingen voor het onderhoud van de productgroep Grasmaaiers met benzinemotor De firma VIKING aanvaardt in geen geval aansprakelijkheid voor materiële schade en persoonlijk letsel die veroorzaakt zijn als gevolg van het niet in acht nemen van de instructies in de gebruiksaanwijzing, met name betreffende veiligheid, bediening en onderhoud, of die door gebruik van niet toegestane montage- of reserveonderdelen optreden. Neem de volgende belangrijke aanwijzingen in acht om schade of overmatige slijtage aan uw VIKING apparaat te vermijden:

1. Slijtageonderdelen

Sommige onderdelen van het VIKING apparaat zijn ook bij reglementair gebruik aan normale slijtage onderhevig en moeten afhankelijk van de gebruikswijze en gebruiksduur tijdig worden vervangen. Dit omvat o. a.: – maaimes of multimes – grasopvangbox – V-riem (MB 545 T, MB 545 V, MB545VE, MB545VM, MB545VR, MB 545 VS) – stootstrippen – remband (MB 545 VS) – accu (MB 545 VE) – aandrijfketting (MB 545 VR)

2. Inachtneming van de voorschriften in

deze gebruiksaanwijzing Het VIKING apparaat moet zo zorgvuldig mogelijk worden gebruikt, onderhouden en opgeslagen, zoals omschreven in deze gebruiksaanwijzing. Voor alle beschadigingen die door het niet in acht nemen van veiligheids-, bedienings- en onderhoudsaanwijzingen worden veroorzaakt, is de gebruiker zelf verantwoordelijk. Dit geldt met name voor: – niet door VIKING toegelaten productwijzigingen. – het gebruik van brandstoffen niet door VIKING toegelaten (smeermiddelen, benzine en motorolie, zie gegevens van de fabrikant). – Het gebruik van gereedschappen of toebehoren die niet voor het apparaat zijn goedgekeurd, niet geschikt zijn of van een minder goede kwaliteit zijn. – niet reglementair gebruik van het product. – gebruik van het product bij sport- of wedstrijdevenementen. – gevolgschade door een product met defecte onderdelen verder te gebruiken.

3. Onderhoudswerkzaamheden

Alle in het hoofdstuk "Onderhoud" vermelde werkzaamheden moeten regelmatig worden uitgevoerd. Voor zover deze onderhoudswerkzaamheden niet door de gebruiker zelf kunnen worden uitgevoerd, moeten deze aan een vakhandelaar worden overgedragen. VIKING raadt aan onderhoudswerkzaamheden en reparaties uitsluitend bij de VIKING vakhandelaar te laten uitvoeren. VIKING vakhandelaars volgen regelmatig cursussen en krijgen voortdurend technische informatie ter beschikking gesteld. Worden deze werkzaamheden niet uitgevoerd, dan kan er schade ontstaan waarvoor de gebruiker verantwoordelijk is. Hiertoe behoren onder andere: – corrosie en andere gevolgschade door ondeskundige opslag. – beschadigingen aan het apparaat door het gebruik van kwalitatief minderwaardige reserveonderdelen. – beschadigingen door niet tijdig of ondeskundig uitgevoerd onderhoud resp. beschadigingen door onderhouds- of reparatiewerkzaamheden die niet in werkplaatsen van vakhandelaars zijn uitgevoerd. Maaimes voor MB 545, MB 545 T, MB 545 V, MB 545 VE, MB 545 VR, MB 545 VS:

Multimes voor MB 545 VM:

Mesbout voor MB 545 VS:

Wij, VIKING GmbH Hans Peter Stihl-Straße 5 A 6336 Langkampfen/Kufstein verklaren, dat de Grasmaaier, handgeduwd met verbrandingsmotor (MB) stemt overeen met volgende EU- richtlijnen: 97/68/EC, 2000/14/EC, 2014/30/EU, 2006/42/EC, 2006/66/EC (MB 545.1 VE) Het product is ontwikkeld in overeenstemming met de volgende normen: EN ISO 5395-1, EN ISO 5395-2, EN 60335-1 Toegepaste conformiteitsbeoordelingsprocedure: appendix VIII (2000/14/EC) Naam en adres van de bevoegde instantie: TÜV Rheinland LGA Products GmbH Tillystraße 2 D-90431 Nürnberg Samenstelling en klassement van de Technische Documentatie: Sven Zimmermann VIKING GmbH Het bouwjaar en het serienummer staan vermeld op het typeplaatje van het apparaat. Langkampfen, 2016-01-02 (JJJJ-MM-DD) VIKING GmbH Afdelingshoofd Bouw De bevestigingselementen van het maaimes (bijv. mesbout) moeten bij het verwisselen of monteren van het mes worden vervangen. Vervangingsonderdelen zijn bij de VIKING vakhandelaar verkrijgbaar.

MB 545.0, MB 545.0 T, MB 545.0 V, MB 545.1 VE, MB 545.0 VM, MB 545.0 VR, MB 545.0 VS: Serienummer 6340 Snijbreedte 43 cm Verbrandingsmotor, bouwwijze 4-takt- verbrandingsmo- tor Snijvoorziening Mesbalk Wiel-Ø voor 180 mm Capaciteit grasopvangbox 60 l Lengte 147 cm Breedte 48 cm Hoogte 102 cm MB 545.0: Verbrandingsmotor: Fabrikant, type Briggs & Stratton Series 675 Cilinderinhoud 190 cc Nominaal vermogen bij nominaal toerental 2,5 - 2800 kW - omw/min0478 111 9930 A - NL

Startsysteem Trekkoord Brandstoftank 0,9 l Toerental mesbalk 2800 omw/min Aandrijving mesbalk permanent Aandraaimoment mesbout 60 - 65 Nm Snijhoogten 25 - 80 mm Wiel-Ø achter 200 mm Gewicht 29 kg Geluidsemissie Conform richtlijn 2000/14/EC: Gewaarborgd geluidsniveau L WAd 96 dB(A) Conform richtlijn 2006/42/EC: Geluidsdrukniveau op werkplek L

82 dB(A) Onzekerheid K

2 dB(A) Vibraties hand-arm Aangegeven trillingsemissiewaarde vol- gens EN 12096: Gemeten waarde

2,05 m/sec² Meting conform EN 20643 MB 545.0 T: Verbrandingsmotor: Fabrikant, type Briggs & Stratton Series 675 Cilinderinhoud 190 cc Nominaal vermogen bij nominaal toerental 2,5 - 2800 kW - omw/min Startsysteem Trekkoord Brandstoftank 0,9 l Toerental mesbalk 2800 omw/min Aandrijving mesbalk permanent Aandraaimoment mesbout 60 - 65 Nm Snijhoogten 25 - 80 mm Wiel-Ø achter 200 mm Wielaandrijving achterwiel 1 versnelling Gewicht 31 kg Geluidsemissie Conform richtlijn 2000/14/EC: Gewaarborgd geluidsniveau L WAd 96 dB(A) Conform richtlijn 2006/42/EC: Geluidsdrukniveau op werkplek L

82 dB(A) Onzekerheid K

2dB(A) Vibraties hand-arm Aangegeven trillingsemissiewaarde vol- gens EN 12096: Gemeten waarde

2,05 m/sec² Meting conform EN 20643 MB 545.0 V: Verbrandingsmotor: Fabrikant, type Briggs & Stratton Series 675 Cilinderinhoud 190 cc Nominaal vermogen bij nominaal toerental 2,5 - 2800 kW - omw/min Startsysteem Trekkoord Brandstoftank 0,9 l Toerental mesbalk 2800 omw/min Aandrijving mesbalk permanent Aandraaimoment mesbout 60 - 65 Nm Snijhoogten 25 - 80 mm Wiel-Ø achter 200 mm Wielaandrijving achterwiel Vario Gewicht 32 kg Geluidsemissie Conform richtlijn 2000/14/EC: Gewaarborgd geluidsniveau L WAd 96 dB(A) Conform richtlijn 2006/42/EC: Geluidsdrukniveau op werkplek L

82 dB(A) Onzekerheid K

2 dB(A) Vibraties hand-arm Aangegeven trillingsemissiewaarde vol- gens EN 12096: Gemeten waarde

2,05 m/sec² Meting conform EN 20643 MB 545.1 VE: Verbrandingsmotor: Fabrikant, type Briggs & Stratton Series 675 iS Cilinderinhoud 163 cc Lithium-ionaccu en oplaadapparaat zie gebruiksaan- wijzing van de verbrandingsmo- tor Nominaal vermogen bij nominaal toerental 2,6 - 2800 kW - omw/min Startsysteem ElektroStart Brandstoftank 1,0 l Toerental mesbalk 2800 omw/min Aandrijving mesbalk permanent Aandraaimoment mesbout 60 - 65 Nm Snijhoogten 25 - 80 mm Wiel-Ø achter 200 mm Wielaandrijving achterwiel Vario Gewicht 31 kg Geluidsemissie Conform richtlijn 2000/14/EC:119 DEENFRITESPTNOSVFIDAPL NL 0478 111 9930 A - NL Transport van lithium-ionaccu´s: MB 545.1 VE: De gebruikte lithium- ionaccu´s voldoen aan de cf. UN- handboek ST/SG/AC.10/11/Rev.5 deel III, paragraaf 38.3 vermelde voorwaarden. Gewaarborgd geluidsniveau L WAd 96 dB(A) Conform richtlijn 2006/42/EC: Geluidsdrukniveau op werkplek L

83 dB(A) Onzekerheid K

2 dB(A) Vibraties hand-arm Aangegeven trillingsemissiewaarde vol- gens EN 12096: Gemeten waarde

2,05 m/sec² Meting conform EN 20643 MB 545.0 VM: Verbrandingsmotor: Fabrikant, type Briggs & Stratton Series 675 Cilinderinhoud 190 cc Nominaal vermogen bij nominaal toerental 2,5 - 2800 kW - omw/min Startsysteem Trekkoord Brandstoftank 0,9 l Toerental mesbalk 2800 omw/min Aandrijving mesbalk permanent Aandraaimoment mesbout 60 - 65 Nm Snijhoogten 25 - 80 mm Wiel-Ø achter 200 mm Wielaandrijving achterwiel Vario Gewicht 32 kg Geluidsemissie Conform richtlijn 2000/14/EC: Gewaarborgd geluidsniveau L WAd 96 dB(A) Conform richtlijn 2006/42/EC: Geluidsdrukniveau op werkplek L

82 dB(A) Onzekerheid K

2 dB(A) Vibraties hand-arm Aangegeven trillingsemissiewaarde vol- gens EN 12096: Gemeten waarde

2,05 m/sec² Meting conform EN 20643 MB 545.0 VR: Verbrandingsmotor: Fabrikant, type Briggs & Stratton Series 675 Cilinderinhoud 190 cc Nominaal vermogen bij nominaal toerental 2,5 - 2800 kW - omw/min Startsysteem Trekkoord Brandstoftank 0,9 l Toerental mesbalk 2800 omw/min Aandrijving mesbalk permanent Aandraaimoment mesbout 60 - 65 Nm Snijhoogten 20 - 75 mm Wals-Ø achter 90 mm Aandrijving wals Vario Gewicht 32 kg Geluidsemissie Conform richtlijn 2000/14/EC: Gewaarborgd geluidsniveau L WAd 96 dB(A) Conform richtlijn 2006/42/EC: Geluidsdrukniveau op werkplek L

82 dB(A) Onzekerheid K

2dB(A) Vibraties hand-arm Aangegeven trillingsemissiewaarde vol- gens EN 12096: Gemeten waarde

2,40 m/sec² Meting conform EN 20643 MB 545.0 VS: Verbrandingsmotor: Fabrikant, type Briggs & Stratton Series 675 Cilinderinhoud 190 cc Nominaal vermogen bij nominaal toerental 2,5 - 2800 kW - omw/min Startsysteem Trekkoord Brandstoftank 0,9 l Toerental mesbalk 2800 omw/min Aandrijving mesbalk BBC Aandraaimoment mesbouten 45 - 55 Nm Snijhoogten 25 - 80 mm Wiel-Ø achter 200 mm Wielaandrijving achterwiel Vario Gewicht 35 kg Geluidsemissie Conform richtlijn 2000/14/EC: Gewaarborgd geluidsniveau L WAd 96 dB(A) Conform richtlijn 2006/42/EC: Geluidsdrukniveau op werkplek L

82 dB(A) Onzekerheid K

2 dB(A) Vibraties hand-arm Aangegeven trillingsemissiewaarde vol- gens EN 12096: Gemeten waarde

De gebruiker kan deze accu´s bij transport over de weg zonder verdere voorwaarden naar de plaats van gebruik van het apparaat vervoeren. Neem voor het transport per vliegtuig of per schip de landspecifieke voorschriften in acht. Zie www.viking-garden.com/safety-data- sheets voor verdere aanwijzingen m.b.t. het transport Storing: Verbrandingsmotor start niet Mogelijke oorzaak: – Beugel motorstop niet geactiveerd. – MB 545 VS: Hendel gasinstelling staat in stand STOP. – MB 545 VE: Accu leeg of defect – Geen brandstof in de tank; brandstofleiding verstopt. – Slechte, vervuilde of oude brandstof in de tank. – Luchtfilter vuil. – Bougiestekker is van bougie getrokken; ontstekingskabel is niet goed op de stekker aangesloten. – Bougie vol roet of beschadigd; verkeerde afstand elektroden. – Behuizing van de grasmaaier verstopt. – MB 545 VS: Kabel gasinstelling losgesprongen of defect (bijv. geknikt) Oplossing: – Motorstopbeugel naar de duwstang drukken en vasthouden. (Ö 13.2) – MB 545 VS: Hendel gasinstelling in stand MAX zetten. (Ö 13.4) – MB 545 VE: Accu opladen of vervangen. (Ö 9.6) – Brandstof bijvullen; brandstofleidingen reinigen. # – Alleen recente merkbrandstof, normale loodvrije benzine gebruiken; carburator reinigen. # – Luchtfilter reinigen. # – Bougiestekker aanbrengen; verbinding tussen ontstekingskabel en stekker controleren. # – Bougie reinigen of vervangen; afstand elektroden instellen. # – Behuizing van de grasmaaier reinigen – eerst bougiestekker lostrekken en bij MB 545 VE ook accu verwijderen. (Ö 14.2) – MB 545 VS: Kabel gasinstelling vasthaken of vervangen. # Storing: Slecht starten of verminderen van het vermogen van de verbrandingsmotor. Mogelijke oorzaak: – Behuizing van de grasmaaier verstopt. – U maait met een te lage snijstand of de rijsnelheid is ten opzichte van de snijhoogte te hoog. – Er zit water in de brandstoftank en carburator; de carburator is verstopt. – Brandstoftank vuil. – Luchtfilter vuil. – Bougie vol roet. Oplossing: – Behuizing van de grasmaaier reinigen – eerst bougiestekker lostrekken en bij MB 545 VE ook accu verwijderen. (Ö 14.2) – Hogere snijstand instellen of rijsnelheid verlagen. (Ö 9.5) – Brandstoftank leegmaken, brandstofleiding en carburator reinigen. # – Brandstoftank reinigen. # – Luchtfilter reinigen. # – Bougie reinigen. # Storing: Maaikanaal verstopt Mogelijke oorzaak: – Maaimes is versleten. – Maaien van te hoog of te vochtig gras. – MB 545 VS: Toerental van de verbrandingsmotor is te laag. Oplossing: – Maaimes vervangen. (Ö 14.4) – Snijhoogte en maaisnelheid aan de te maaien oppervlakte aanpassen. (Ö 12.), (Ö 9.5) – MB 545 VS: Hendel gasinstelling in stand MAX schuiven. (Ö 13.4) Storing: Onzuivere snede, gras wordt geel Mogelijke oorzaak: – Mes is stomp of versleten. – De maaisnelheid is in verhouding tot de snijhoogte te hoog. – MB 545 VS: Toerental van de verbrandingsmotor is te laag. Oplossing: – Mes slijpen of vervangen (Ö 14.4), (Ö 14.5), #

# Neem eventueel contact op met een vakhandelaar, VIKING beveelt u de VIKING vakhandelaar aan. @ Zie gebruiksaanwijzing verbrandingsmotor.121 DEENFRITESPTNOSVFIDAPL NL 0478 111 9930 A - NL – Maaisnelheid verlagen en/of juiste snijhoogte kiezen (niet werken op laagste snijhoogte). (Ö 9.5), (Ö 13.8) – MB 545 VS: Hendel gasinstelling in stand MAX zetten. (Ö 13.4) Storing: Verbrandingsmotor wordt zeer heet. Mogelijke oorzaak: – Te laag oliepeil in de verbrandingsmotor. – Koelribben zijn vuil. Oplossing: – Motorolie verversen. (Ö 8.6) – Koelribben reinigen. (Ö 14.2) Storing: Geen aandrijving bij het bedienen van de beugel wielaandrijving Mogelijke oorzaak: – Kabel wielaandrijving verkeerd afgesteld. – Kabel wielaandrijving defect (bijv. geknikt). – V-riem versleten. – Transmissie defect. Oplossing: – Afstelling kabel controleren. (Ö 14.3) – Kabel vervangen. # – V-riem vervangen. # – Transmissie vervangen. # Storing: Snelheidsregeling vario-aandrijving werkt niet Mogelijke oorzaak: – Hendel vario-aandrijving in verkeerde richting gedrukt. – Kabel vario-aandrijving losgesprongen of defect (bijv. geknikt). Oplossing: – Hendel vario-aandrijving in de juiste richting drukken. (Ö 13.8) – Kabel vario-aandrijving vasthaken of vervangen. # Storing: Sterke vibraties tijdens gebruik. Mogelijke oorzaak: – Mesbout(en) los. – Mes is door verkeerd slijpen of breuk in onbalans. – Snijeenheid defect. – Bevestiging van de verbrandingsmotor los. Oplossing: – Mesbout(en) vastdraaien. (Ö 14.5) – Mes slijpen (balanceren) of vervangen. (Ö 14.6), (Ö 14.7), # – Mes, messenas en mesbevestiging controleren en zo nodig repareren. # – Bevestigingsbouten verbrandingsmotor aandraaien. #

Geef deze gebruiksaanwijzing aan uw VIKING vakhandelaar in geval van onderhoudswerkzaamheden. Hij bevestigt op de voorgedrukte velden de servicewerkzaamheden die werden uitgevoerd.

22. Onderhoudsschema

Service uitgevoerd op Datum volgende servicebeurt 340478 111 9930 A - NL
