KÄYTTÖOHJE MB 545 T VIKING

DEENFRNLITESPTNOSVDAPL FI 0478 111 9930 A - FI Arvoisa asiakas Kiitos, että valitsit Vikingin laatutuotteen. Tämä tuote on valmistettu nykyaikaisimmilla valmistusmenetelmillä ja laajaa laadunvarmistusta käyttäen. Tavoitteemme olemme saavuttaneet kuitenkin vasta, kun asiakkaamme on tyytyväinen käyttämäänsä tuotteeseen. Jos haluat lisätietoja tuotteesta, käänny palvelevan VIKINGin ammattiliikkeen tai suoraan myyntiosastomme puoleen. Mukavia hetkiä VIKINGin parissa toivottaa Liikkeenjohto Painettu ilman klooria valkaistulle paperille. Paperi on kierrätettävää. Suojakansi on halogeeniton.

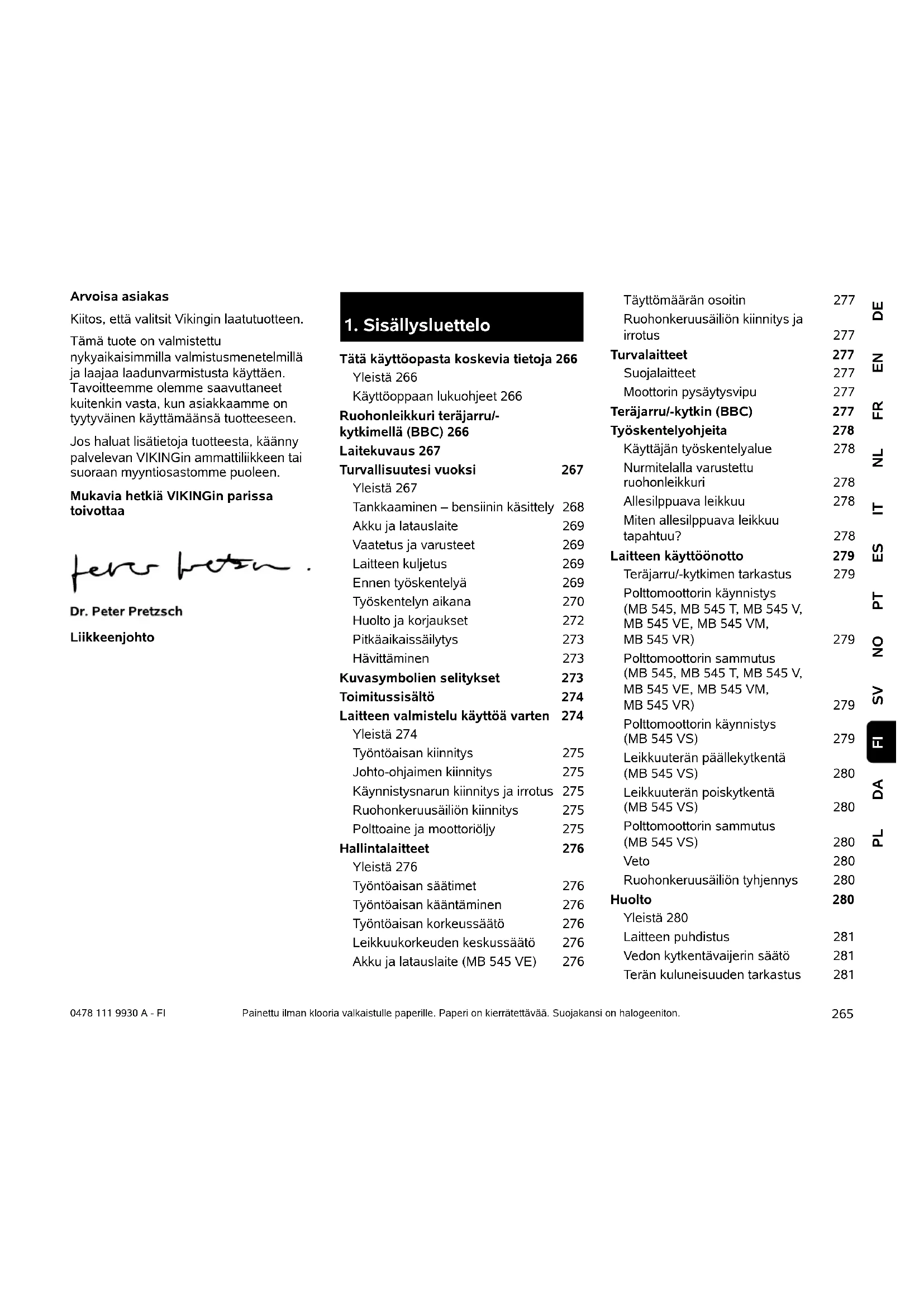

Tätä käyttöopasta koskevia tietoja 266 Yleistä 266 Käyttöoppaan lukuohjeet 266 Ruohonleikkuri teräjarru/- kytkimellä (BBC) 266 Laitekuvaus 267 Turvallisuutesi vuoksi 267 Yleistä 267 Tankkaaminen – bensiinin käsittely 268 Akku ja latauslaite 269 Vaatetus ja varusteet 269 Laitteen kuljetus 269 Ennen työskentelyä 269 Työskentelyn aikana 270 Huolto ja korjaukset 272 Pitkäaikaissäilytys 273 Hävittäminen 273 Kuvasymbolien selitykset 273 Toimitussisältö 274 Laitteen valmistelu käyttöä varten 274 Yleistä 274 Työntöaisan kiinnitys 275 Johto-ohjaimen kiinnitys 275 Käynnistysnarun kiinnitys ja irrotus 275 Ruohonkeruusäiliön kiinnitys 275 Polttoaine ja moottoriöljy 275 Hallintalaitteet 276 Yleistä 276 Työntöaisan säätimet 276 Työntöaisan kääntäminen 276 Työntöaisan korkeussäätö 276 Leikkuukorkeuden keskussäätö 276 Akku ja latauslaite (MB 545 VE) 276 Täyttömäärän osoitin 277 Ruohonkeruusäiliön kiinnitys ja irrotus 277 Turvalaitteet 277 Suojalaitteet 277 Moottorin pysäytysvipu 277 Teräjarru/-kytkin (BBC) 277 Työskentelyohjeita 278 Käyttäjän työskentelyalue 278 Nurmitelalla varustettu ruohonleikkuri 278 Allesilppuava leikkuu 278 Miten allesilppuava leikkuu tapahtuu? 278 Laitteen käyttöönotto 279 Teräjarru/-kytkimen tarkastus 279 Polttomoottorin käynnistys (MB 545, MB 545 T, MB 545 V, MB 545 VE, MB 545 VM, MB 545 VR) 279 Polttomoottorin sammutus (MB 545, MB 545 T, MB 545 V, MB 545 VE, MB 545 VM, MB 545 VR) 279 Polttomoottorin käynnistys (MB 545 VS) 279 Leikkuuterän päällekytkentä (MB 545 VS) 280 Leikkuuterän poiskytkentä (MB 545 VS) 280 Polttomoottorin sammutus (MB 545 VS) 280 Veto 280 Ruohonkeruusäiliön tyhjennys 280 Huolto 280 Yleistä 280 Laitteen puhdistus 281 Vedon kytkentävaijerin säätö 281 Terän kuluneisuuden tarkastus 2810478 111 9930 A - FI

Tämä käyttöopas on EY-direktiivin 2006/42/EC mukainen valmistajan alkuperäiskäyttöopas. VIKING pyrkii jatkuvasti kehittämään tuotevalikoimaansa ja siksi pidätämme oikeuden toimitussisällön muotoa, tekniikkaa ja varustusta koskeviin muutoksiin. Tämän vuoksi tässä käyttöoppaassa julkaistujen tietojen ja kuvien pohjalta ei voi esittää mitään vaateita. Tämä käyttöopas on tekijänoikeudellisesti suojattu. Kaikki oikeudet pidätetään, mukaan lukien oikeus monistamiseen, kääntämiseen ja käsittelyyn sähköisissä järjestelmissä.

2.2 Käyttöoppaan lukuohjeet

Laitteen käsittelyvaiheet on selostettu kuvien ja tekstien avulla. Kaikki laitteeseen kiinnitetyt kuvasymbolit on selitetty tässä käyttöoppaassa. Katselusuunta: Katselusuunta, kun käyttöoppaassa lukee "vasen" ja "oikea": Käyttäjä seisoo koneen takana ja katsoo ajosuuntaan. Kappaleviite: Viittaukset lisätietoja sisältäviin kappaleisiin on merkitty nuolella. Alla on esimerkki viittauksesta kappaleeseen: (Ö 2.1) Tekstikohtien merkintä: Erilaiset tekstikohdat on erotettu toisistaan merkitsemällä ne erilaisin luettelomerkein seuraavissa esimerkeissä kuvatulla tavalla. Käsittelyvaiheet, jotka vaativat käyttäjän toimia: ● Avaa ruuvitaltalla ruuvi (1) ja kytke vipu (2) ... Yleiset luettelot: – tuotteen käyttö urheilutapahtumissa tai kilpailuissa Varoituksia tai lisäohjeita sisältävät tekstit: Varoituksia tai lisäohjeita sisältävät tekstit on merkitty seuraavassa kuvatuilla symboleilla, jotta ne erottuvat selkeästi muista ohjeista: Tekstit, joissa on kuvaviittauksia: Laitteen käyttöä havainnollistavat kuvat ovat käyttöoppaan alussa. Kamerasymboli toimii linkkinä kuvasivuilla olevien kuvien ja niitä vastaavien tekstikohtien välillä. Mallissa MB 545 VS on teräjarru/-kytkin (BBC). Terän irrotus ja kiinnitys 282 Terän tasapainon tarkastus 282 Leikkuuterän teroitus 282 Polttomoottori 282 Akun ja latauslaitteen huolto 282 Teräjarru/-kytkimen huolto 283 Pyörät ja vaihteisto 283 Nurmitelan huolto 283 Varastointi ja pitkäaikaissäilytys (talvisäilytys) 283 Kuljetus 283 Kuljetus 283 Ympäristönsuojelu 284 Kulumisen minimointi ja vaurioiden ehkäisy 284 Varaosat 285 Valmistajan CE- vaatimustenmukaisuusvakuutus 285 Tekniset tiedot 285 Vianetsintä 288 Huolto-ohjelma 289 Luovutustodistus 289 Huoltotodistus 289

2. Tätä käyttöopasta

koskevia tietoja Vaara! Onnettomuusvaara, josta voi aiheutua vakavia henkilövahinkoja. Laitteen käytössä on ehdottomasti noudatettava tai vältettävä tiettyjä toimenpiteitä. Varoitus! Henkilövahinkojen vaara. Laitteen käytössä on noudatettava kyseessä olevan kohdan ohjeita henkilövahinkojen välttämiseksi. Varo! Pienten vammojen ja esinevahinkojen vaara, joka voidaan välttää ohjeita noudattamalla. Ohje Tietoja laitteen oikeasta käyttötavasta ja virheellisen käytön välttämisestä.

DEENFRNLITESPTNOSVDAPL FI 0478 111 9930 A - FI Jos työntöaisasta päästetään irti koneen käydessä, terä pysähtyy muutamassa sekunnissa, kuten jokaisessa nykyaikaisessa ruohonleikkurissa. BBC-järjestelmän ansiosta polttomoottori ei tällöin kuitenkaan pysähdy. Tämän ansiosta käyttäjä voi käyttää leikkurin vetoa terän pysäytyksen jälkeen. Lisäksi voidaan esimerkiksi tyhjentää ruohonkeruusäiliö ilman, että polttomoottori täytyy käynnistää sen jälkeen uudelleen. Tutustu BBC-järjestelmään ennen ensimmäistä käyttöönottokertaa loukkaantumisten ja laitevaurioiden estämiseksi. Noudata luvun Teräjarru/-kytkin (BBC) ohjeita. (Ö 11.)

Laitteella työskenneltäessä on ehdottomasti noudatettava näitä turvamääräyksiä. Lue käyttöohjeet kokonaisuudessaan läpi huolellisesti ennen ensimmäistä käyttöönottoa. Säilytä ohjeet hyvässä tallessa myöhempää käyttöä varten. Noudata käyttö- ja huolto-ohjeita, jotka on annettu erillisissä polttomoottorin käyttöohjeissa. Nämä varotoimenpiteet ovat välttämättömiä oman turvallisuutesi takia, mutta luettelo ei ole täydellinen. Käytä laitetta järkevästi ja vastuullisesti ja muista, että laitteen käyttäjä on vastuussa sivullisille tai heidän omaisuudelleen aiheutetuista vahingoista. Perehdy laitteen hallintalaitteisiin ja oikeaan käyttöön. Laitteen käyttö on sallittu vain henkilöille, jotka ovat perehtyneet käyttöohjeisiin ja laitteen käsittelyyn. Ennen ensimmäistä käyttöönottoa käyttäjän tulee perehtyä laitteen käyttöön asianmukaisesti ja käytännössä. Anna myyjän tai asiantuntijan opastaa käyttämään laitetta turvallisesti. Opastuksessa käyttäjälle tulee kertoa ennen kaikkea, että laitteella työskenneltäessä vaaditaan äärimmäistä huolellisuutta ja keskittymistä. Anna vain sellaisten henkilöiden käyttää tai lainata laitetta ja sen oheislaitteita, jotka osaavat varmasti käyttää kyseistä mallia ja Loukkaantumisvaara! Älä koskaan vie käsiä terän lähelle polttomoottorin käydessä. Sammuta polttomoottori, odota, kunnes terä on täysin pysähtynyt ja vedä sytytystulpan pistoke irti, ennen kuin kosketat terää.

1 Työntöaisan yläosa ja säätöosat (Ö 9.2) 2 Työntöaisan vahvike 3 Käynnistysnaru 4 Kääntökahva 5 Poistoluukku 6 Tyyppikilpi 7 Polttomoottori 8 Sytytystulpan pistoke 9 Kantokahva 10 Runko 11 Suojalista 12 Leikkuukorkeuden osoitin 13 Leikkuukorkeuden keskussäätö 14 Työntöaisan korkeussäädön kääntökahva 15 Ruohonkeruusäiliö 16 Täyttömäärän osoitin 17 Akku (MB 545 VE) 18 Silppurikiila (MB 545 VM) 19 Nurmitela (MB 545 VR)

5. Turvallisuutesi vuoksi

Tukehtumisvaara! Pakkausmateriaalilla leikkiminen aiheuttaa lapsille tukehtumisvaaran. Pidä pakkausmateriaali ehdottomasti poissa lasten ulottuvilta.0478 111 9930 A - FI

ovat tottuneet sen käsittelyyn. Käyttöohjeet ovat osa laitetta ja ne täytyy aina antaa mukana. Älä käytä laitetta väsyneenä tai sairaana. Mikäli et ole terve, kysy lääkäriltäsi, voitko käyttää laitetta. Laitteen käyttö on kiellettyä, jos olet nauttinut alkoholia, reaktiokykyä rajoittavia lääkkeitä tai huumaavia aineita. Tämän laitteen käyttö on aina kielletty lapsilta, fyysisesti, aistimellisesti tai henkisesti rajoitteisilta tai puutteellisen kokemuksen ja/tai tiedon omaavilta henkilöiltä sekä henkilöiltä, jotka eivät ole perehtyneet käyttöohjeisiin. Älä koskaan anna lasten tai alle 16- vuotiaiden nuorten käyttää laitetta. Käyttäjän alaikäraja voi olla säädetty paikallisissa määräyksissä. Huomio – onnettomuusvaara! Ruohonleikkuri on tarkoitettu ainoastaan ruohon leikkaamiseen. Muunlainen käyttö on kielletty ja voi olla vaarallista tai johtaa laitteen vaurioitumiseen. Käyttäjän loukkaantumisvaaran takia ruohonleikkuria ei saa käyttää seuraaviin töihin (luettelo ei ole täydellinen): – pensaiden ja pensasaitojen viimeistelyyn – köynnöskasvien leikkuuseen – ruohokattojen leikkuuseen – puiden ja pensaiden leikkuujätteiden silppuamiseen tai hakettamiseen – kävelyteiden puhdistamiseen (roskien imeminen tai puhaltaminen) – maanpinnan epätasaisuuksien (esimerkiksi myyränkäytävien) tasoittamiseen – leikkuujätteen kuljettamiseen (paitsi asiaankuuluvassa ruohonkeruusäiliössä). Turvallisuussyistä kaikenlaiset muutokset laitteeseen, VIKINGin hyväksymien lisävarusteiden asianmukaista asennusta lukuun ottamatta, ovat kiellettyjä ja johtavat takuun raukeamiseen. Lisätietoja hyväksytyistä lisävarusteista saat VIKINGin jälleenmyyjiltä. Etenkin kaikki laitteen poltto- tai sähkömoottorin tehoon tai kierroslukuun tehtävät muutokset ovat kiellettyjä. Laitteella ei saa kuljettaa esineitä, eläimiä tai henkilöitä, ei varsinkaan lapsia. Käyttö julkisissa paikoissa, puistoissa, urheilukentillä, kadunvarsilla ja maa- ja metsätalousyrityksissä edellyttää erityistä varovaisuutta. Huomio! Tärinä voi aiheuttaa terveyshaittoja! Liiallinen tärinärasitus voi aiheuttaa verenkierto- tai hermovaurioita, etenkin verenkiertohäiriöistä kärsiville henkilöille. Ota yhteys lääkäriin, mikäli saat oireita, joiden syynä saattaa olla tärinä. Tällaisia oireita, jotka esiintyvät useimmiten sormissa, käsissä tai käden nivelissä, ovat seuraavat (luettelo ei ole täydellinen): – tunnottomuus –kivut – lihasheikkous – ihon värimuutokset – epämiellyttävä kutina.

5.2 Tankkaaminen – bensiinin käsittely

Säilytä bensiiniä vain tarkoitukseen sopivissa säiliöissä (kanistereissa). Sulje ja kiristä polttoainesäiliön korkit kunnolla. Vaurioitunut polttoainesäiliön korkki on turvallisuussyistä vaihdettava uuteen. Älä käytä juomapulloja tai vastaavia poltto- ja voiteluaineiden hävittämiseen tai säilyttämiseen. Sivulliset, erityisesti lapset, voivat vahingossa juoda niistä. Säilytä ja käytä bensiiniä kaukana kipinöistä, avotulesta, lämpölähteistä ja muista sytytyslähteistä. Älä tupakoi! Tankkaa vain ulkona äläkä tupakoi tankkauksen aikana. Pysäytä polttomoottori ja anna sen jäähtyä ennen tankkausta. Täytä bensiini ennen polttomoottorin käynnistämistä. Polttomoottorin käydessä tai koneen ollessa kuuma polttoainesäiliön kantta ei saa avata eikä bensiiniä lisätä. Älä täytä polttoainesäiliötä liian täyteen! Älä koskaan täytä polttoainesäiliötä täyttöputken alareunan yläpuolelle, jotta polttoaineelle jää tilaa laajentua. Noudata lisäksi polttomoottorin käyttöohjeita. Jos bensiiniä on läikkynyt yli, käynnistä polttomoottori vasta, kun olet pyyhkinyt bensiinin tahrimat kohdat puhtaaksi. Älä kytke sytytystä, ennen kuin bensiinihöyryt ovat haihtuneet (pyyhi kuivaksi). Pyyhi läikkynyt polttoaine heti pois. Hengenvaara! Bensiini on myrkyllistä ja erittäin herkästi syttyvää.269 DEENFRNLITESPTNOSVDAPL FI 0478 111 9930 A - FI Jos bensiiniä on joutunut vaatteille, ne tulee vaihtaa. Älä säilytä laitetta sisätiloissa, jos säiliössä on vielä bensiiniä. Höyrystyvä bensiini voi päästä kosketuksiin avotulen tai kipinöiden kanssa ja syttyä palamaan. Jos polttoainesäiliö on tyhjennettävä, se on tehtävä ulkona.

5.3 Akku ja latauslaite

Noudata polttomoottorin käyttöohjeita ja säilytä ne varmassa paikassa. Tässä ohjeessa on kuvattu akun ja latauslaitteen turvallinen käyttö. Käytä vain alkuperäistä akkua ja latauslaitetta. Suojaa akku ja latauslaite sateelta ja kosteudelta äläkä anna niiden pudota. Älä käytä vaurioitunutta tai viallista akkua tai vaurioitunutta latauslaitetta. Tarkasta etenkin latauslaitteen verkkojohto. Älä koskaan käytä latauslaitetta, jonka verkkojohto on vaurioitunut. Älä koskaan pura akkua tai latauslaitetta äläkä yritä korjata niitä. Viallinen akku tai latauslaite on vaihdettava uuteen. Liitä latauslaite vain virtalähteeseen, joka on suojattu vikavirtakytkimellä, jonka laukaisuvirta on enintään 30 mA. Lisätietoja saat sähköasentajalta. Älä anna metalliesineiden, esimerkiksi naulojen, kolikoiden tai korujen, joutua kosketuksiin käyttämättömän akun kanssa. Älä koskaan päästä akun liittimiä oikosulkuun äläkä käytä metallista kuljetuslaukkua. Epäasianmukaisessa käytössä akusta voi vuotaa ulos nestettä. Älä kosketa sitä! Jos olet kosketuksissa nesteeseen, huuhtele kyseinen alue vedellä. Jos nestettä joutuu silmiin, hakeudu lisäksi lääkäriin. Vuotava akkuneste voi aiheuttaa ihoärsytystä sekä palo- ja syöpymisvammoja. Lisää turvaohjeita – katso www.viking- garden.com/safety-data-sheets

5.4 Vaatetus ja varusteet

Käytä aina työn aikana tukevia ja pitäväpohjaisia jalkineita. Älä työskentele paljain jaloin tai sandaalit jalassa. Käytä tukevia käsineitä ja pidä pitkät hiukset kiinni esimerkiksi hiusverkolla ta päähineellä huolto- ja puhdistustöissä ja laitetta kuljetettaessa. Käytä asianmukaisia suojalaseja leikkuuterää teroitettaessa. Käytä laitetta ajaessasi vain pitkiä housuja ja ihonmyötäisiä vaatteita. Älä käytä löysiä asusteita (esimerkiksi koruja, solmioita tai huiveja), jotka voivat tarttua koneen liikkuviin osiin (käyttövipuihin).

5.5 Laitteen kuljetus

Työskentele aina käsineitä käyttäen, jotta laitteen teräväreunaiset ja kuumat osat eivät aiheuta vammoja. Älä siirrä laitetta polttomoottorin ollessa käynnissä. Pysäytä polttomoottori, anna terien pysähtyä ja vedä sytytystulpan pistoke irti ennen kuljetusta. Kuljeta laitetta vasta polttomoottorin jäähdyttyä ja ilman polttoainetta. Käytä sopivia apuvälineitä lastaamiseen (lastausramppeja, nostolaitteita). Varmista laite ja mukana kuljetettavat laitteen osat (esimerkiksi ruohonkeruusäiliö) kuljetusalustalle riittävän vahvoilla kiinnitysvälineillä (esimerkiksi hihnoilla ja vaijereilla). Kun nostat ja kannat ruohonleikkuria, vältä koskettamasta leikkuuterää. Noudata kappaleessa "Kuljetus" olevia ohjeita. Siellä on kuvattu laitteen nostaminen ja sitominen. (Ö 15.) Noudata alueellisia määräyksiä laitetta kuljetettaessa, ennen kaikkea niitä, jotka koskevat kuorman turvallisuutta ja esineiden kuljettamista lavoilla. Älä jätä akkua autoon ja suojaa käyttämätön akku suoralta auringonvalolta. Käsittele litium-ioni-akkuja erityisen varovasti kuljetuksen aikana ja huomioi oikosulkujen vaara. Kuljeta akku ehjässä alkuperäispakkauksessa tai sopivassa metallittomassa kuljetuslaukussa.

5.6 Ennen työskentelyä

Varmista, että laitetta käyttävät vain henkilöt, jotka ovat tutustuneet käyttöohjeisiin. Ennen laitteen käyttöönottoa tarkista polttoainejärjestelmän, etenkin säiliön, säiliön korkin, letkuliitosten ja muiden näkyvien osien tiiviys. Jos havaitset puutteita tiiviydessä tai muita vaurioita, älä käynnistä polttomoottoria – palovaara! Anna ammattiliikkeen korjata laite ennen käyttöönottoa.0478 111 9930 A - FI

Noudata polttomoottorilla tai sähkömoottorilla varustettujen puutarhalaitteiden käyttöaikoja koskevia yleisiä järjestyssääntöjä. Tarkasta koko alue, jolla laitetta käytetään, ja poista kaikki kivet, kepit, rautalangat, luut ja muut esineet, jotka laite voi mahdollisesti singota ympäriinsä. Esteet (esimerkiksi kannot tai juuret) voivat helposti jäädä huomaamatta korkeassa ruohossa. Merkitse ennen ruohonleikkuuta kaikki nurmialalla olevat ruohon kätkemät esineet (esteet), joita ei voi poistaa. Ennen laitteen käyttöä on vaihdettava vialliset, kuluneet ja vahingoittuneet osat. Jos laitteessa olevat varoitustarrat ja turvaohjeet ovat kuluneet epäselviksi tai muuten vahingoittuneet, vaihda niiden tilalle uudet. Uusia tarroja ja muita varaosia on saatavana VIKINGin ammattiliikkeestä. Tarkista sytytystulpan pistokkeen pitävä ja varma kiinnitys ennen laitteen käyttöä. Laitetta saa käyttää vain sen ollessa käyttövarma. Tarkasta seuraavat seikat ennen jokaista käyttökertaa: – Laite on ohjeenmukaisesti asennettu. – Leikkuukoneisto ja koko leikkuuyksikkö (leikkuuterät, kiinnitysosat ja leikkuupöydän runko) ovat moitteettomassa kunnossa. Erityisesti varma kiinnitys, vauriot (urat tai säröt) ja kuluneisuus on tarkastettava. (Ö 14.4) – Polttoainesäiliön tulppa on kierretty ohjeenmukaisesti kiinni. – Polttoainesäiliö, sen tulppa ja polttoainejärjestelmän osat ovat moitteettomassa kunnossa. – Turvalaitteet (esimerkiksi moottorin pysäytysvipu, poistoluukku, runko, työntöaisa ja suojasäleikkö) ovat moitteettomassa kunnossa ja toimivat ohjeenmukaisesti. – Teräjarru/-kytkin (MB 545 VS) toimii ohjeenmukaisesti. (Ö 13.1) –Akku (MB 545 VE) ei ole vahingoittunut eikä viallinen. – Ruohonkeruusäiliö on vahingoittumaton ja kunnolla kiinnitetty; vahingoittunutta ruohonkeruusäiliötä ei saa käyttää. – Öljytulppa on kierretty ohjeenmukaisesti kiinni. Suorita kaikki tarvittavat työt tai käänny ammattiliikkeen puoleen. VIKING suosittelee VIKINGin ammattiliikettä.

5.7 Työskentelyn aikana

Älä työskentele milloinkaan, kun lähistöllä on muita, etenkin lapsia tai eläimiä. Laitteeseen asennettuja kytkentä- ja turvalaitteita ei saa poistaa tai ohittaa. Älä etenkään kiinnitä moottorin tai terän pysäytysvipua työntöaisaan (esimerkiksi sitomalla). Huomio – loukkaantumisvaara! Älä vie käsiä tai jalkoja pyörivien osien lähelle! Älä missään tapauksessa kosketa pyörivää terää. Pysy etäällä poistoaukosta. Pidä koneeseen aina työntöaisan etäisyyden mukainen turvaväli. Työntöaisan täytyy olla aina ohjeenmukaisesti asennettuna eikä sitä saa muuttaa. Älä koskaan ota laitetta käyttöön, jos työntöaisa on taitettu. Älä koskaan kiinnitä mitään työntöaisaan (esimerkiksi työvaatteita). Työskentele vain päivänvalossa tai hyvässä keinovalaistuksessa. Älä työskentele laitteella sateessa tai ukkosella, kun vaarana on salamanisku. Kostea alusta lisää onnettomuusriskiä (käyttäjä ei saa tukevaa asentoa). Työskentele erityisen varovasti, jotta vältät liukastumisen. Mikäli mahdollista, laitetta ei pidä käyttää kostealla alustalla. Pakokaasut: Laite tuottaa myrkyllisiä pakokaasuja heti polttomoottorin käynnistämisen jälkeen. Nämä kaasut sisältävät haitallisia aineita, erityisesti häkää, joka on väritön ja hajuton myrkyllinen kaasu. Älä käytä polttomoottoria suljetuissa tai huonosti tuuletetuissa tiloissa. Käynnistys: Käynnistä laite varovasti, kohdan "Laitteen käyttöönotto" (Ö 13.2) ohjeiden mukaisesti. Laitteen käynnistäminen näiden ohjeiden mukaisesti pienentää loukkaantumisvaaraa. Myrkylliset kaasut aiheuttavat hengenvaaran! Keskeytä työskentely välittömästi, jos sinulla on pahoinvointia, päänsärkyä, näköhäiriöitä (esim. kaventunut näkökenttä), kuulohäiriöitä tai huimausta tai jos keskittymiskykysi heikkenee. Nämä voivat olla merkkejä siitä, että elimistöön on joutunut pakokaasuja hengityksen mukana.271 DEENFRNLITESPTNOSVDAPL FI 0478 111 9930 A - FI Loukkaantumisvaara! Kun käynnistysnaru palautuu nopeasti, se saattaa vetää käden niin nopeasti polttomoottoria kohti, ettei käynnistysnarusta ehdi päästää irti. Tämä takapotku voi aiheuttaa luunmurtumia, puristumisvammoja ja venähdyksiä. Pidä käynnistyksen aikana jalkaterät riittävän etäällä leikkuuteristä. Laitetta ei saa kallistaa moottoria käynnistettäessä. Käynnistyksen aikana ei saa käyttää vedon sankaa eikä leikkuuterä saa olla päällekytkettynä. Älä käynnistä polttomoottoria, jos poistoluukku tai ruohonkeruusäiliö ei ole poistokanavan edessä. Työskentely rinteissä: Työskentele rinteissä aina poikittain, älä pitkittäin. Jos käyttäjä menettää laitteen hallinnan leikatessaan pitkittäissuunnassa, leikkaava laite saattaa vieriä hänen päälleen. Ole erityisen varovainen, kun vaihdat ajosuuntaa rinteessä. Ota tukeva asento rinteissä ja vältä työskentelyä laitteen kanssa liian jyrkissä rinteissä. Turvallisuussyistä laitetta ei saa käyttää rinteissä, joiden kaltevuus on yli 25° (46,6 %). Loukkaantumisvaara! Rinteen 25°:n kaltevuus vastaa 46,6 cm:n nousua vaakapinnasta 100 cm:n matkalla. Kun laitetta käytetään rinteissä, polttomoottorin riittävän tehokkaan voitelun varmistamiseksi on noudatettava lisäksi mukana toimitetun polttomoottorin käyttöohjeen neuvoja. Työskentely: Älä yritä tarkastaa terää ruohonleikkurin ollessa toiminnassa. Älä koskaan avaa poistoluukkua ja/tai poista ruohonkeruusäiliötä silloin, kun leikkuuterä vielä pyörii. Pyörivä terä voi aiheuttaa vammoja. Kuljeta laitetta vain kävelyvauhtia, ei missään tapauksessa juosten. Laitteen nopea kuljettaminen lisää loukkaantumisvaaraa esimerkiksi kompastumisen tai liukastumisen takia. Ole erityisen varovainen, kun käännät laitteen tai vedät sitä itseäsi kohti. Kompastumisvaara! Käytä laitetta erityisen varovasti, kun olet rinteiden, notkojen, ojien tai patojen läheisyydessä. Pysy riittävän etäällä tällaisista vaaratekijöistä. Ruohon kätkemät esineet (esimerkiksi kastelulaitteet, pilarit, vesiventtiilit, perustukset ja sähköjohdot) pitää kiertää. Älä koskaan aja tällaisten esineiden päältä. Huomaa, että terät pyörivät vielä muutaman sekunnin moottorin sammuttamisen jälkeen. Sammuta polttomoottori, odota, kunnes teräosat ovat pysähtyneet, vedä sytytystulpan pistoke irti ja poista lisäksi akku (MB 545 VE) – ennen kuin poistut laitteen luota tai kun se jätetään ilman valvontaa. – ennen tankkaamista. Lisää polttoainetta vain jäähtyneeseen polttomoottoriin. Palovaara! – ennen kuin irrotat jumitukset tai poistat tukokset poistokanavasta. – ennen kuin nostat tai kannat laitetta. – ennen kuin kuljetat laitetta. – ennen kuin työskentelet leikkuuterän parissa. – ennen kuin laite tarkastetaan tai puhdistetaan tai sille tehdään muita töitä (esimerkiksi käännetään työntöaisa). Loukkaantumisvaara! Älä työnnä käsiä tai jalkoja pyörivien osien päälle tai alle tai muuten niiden läheisyyteen.0478 111 9930 A - FI

– jos ruohonleikkuri osuu vieraaseen esineeseen tai se tärisee tavallista voimakkaammin. Tarkasta tällaisessa tilanteessa laitteen, etenkin leikkuuyksikön (terän, teräakselin ja terän kiinnityksen) vauriot, ja tee tarvittavat korjaukset, ennen kuin käynnistät laitteen uudelleen ja aloitat työt. Sammuta polttomoottori ja kytke leikkuuterä pois päältä, ennen kuin – työnnät laitteen muokattavalle alueelle tai muokattavalta alueelta – työnnät laitteen ruohottomalle alueelle – avaat poistoluukun tai poistat ruohonkeruusäiliön – kallistat laitteen kuljetusta varten – säädät leikkuukorkeuden.

5.8 Huolto ja korjaukset

Ennen puhdistus, säätö, korjaus ja huoltotöitä: ● Sijoita laite tukevalle ja tasaiselle alustalle. ● Pysäytä polttomoottori ja anna sen jäähtyä. ● Vedä sytytystulpan pistoke irti. Huomio – loukkaantumisvaara! Pidä sytytystulpan pistoke etäällä sytytystulpasta, sillä tahaton sytytyskipinä voi aiheuttaa tulipalon tai sähköiskun. Jos sytytystulppa pääsee tahattomasti koskettamaan sytytystulpan pistoketta, polttomoottori saattaa vahingossa käynnistyä. MB 545 VE: Irrota lisäksi akku. Anna laitteen jäähtyä ennen polttomoottorin, pakosarjan ja äänenvaimentimen töiden aloittamista. Osien lämpötila voi ylittää 80 °C. Palovamman vaara! Suora kosketus moottoriöljyyn voi olla vaarallinen. Lisäksi moottoriöljyä ei saa läikyttää. VIKING suosittelee, että moottoriöljyä lisätään tai se vaihdetaan VIKINGin ammattiliikkeessä. Puhdistus: Puhdista koko laite huolellisesti töiden jälkeen. (Ö 14.2) Ennen kuin asetat laitteen puhdistusasentoon, tyhjennä polttoainesäiliö (esimerkiksi ajamalla). Irrota runkoon tarttuneet ruohojäänteet puutikulla. Puhdista ruohonleikkurin alapuoli harjalla ja vedellä. Älä koskaan käytä painepesuria äläkä pese laitetta juoksevalla vedellä (esim. kasteluletkulla). Älä käytä syövyttäviä puhdistusaineita. Tällaiset puhdistusaineet voivat vioittaa muoveja ja metalleja ja heikentää siten VIKING laitteesi turvallista toimintaa. Pidä palovaaran välttämiseksi jäähdytysaukkojen, jäähdytysripojen ja pakoputken alue puhtaana esim. ruohosta, heinästä, sammaleesta, lehdistä tai vuotavasta rasvasta. Huoltotyöt: Suorita vain sellaisia huoltotöitä, jotka on kuvattu näissä käyttöohjeissa – kaikki muut työt saa suorittaa vain ammattiliike. Jos tarvitset lisätietoja tai apuvälineitä, käänny aina ammattiliikkeen puoleen. VIKING suosittelee teettämään huoltotyöt ja korjaukset VIKING liikkeessä. VIKING liikkeissä saat aina ammattitaitoisen ja asiantuntevan palvelun. Käytä vain laadukkaita työkaluja, tarvikkeita ja oheislaitteita, jotka VIKING on hyväksynyt tälle laitteelle, tai teknisesti vastaavia osia. Muuten seurauksena voi olla laitteen vauriot ja tapaturmat henkilövahinkoineen. Epävarmoissa tapauksissa käänny ammattiliikkeen puoleen. Alkuperäiset VIKINGin työkalut, tarvikkeet ja varaosat soveltuvat ominaisuuksiltaan parhaiten laitteeseen ja käyttäjän vaatimuksiin. Alkuperäiset VIKINGin varaosat tunnistaa VIKINGin varaosanumerosta, VIKINGin logosta ja mahdollisesta VIKINGin varaosamerkinnästä. Pienikokoisiin osiin voi olla merkitty ainoastaan VIKINGin varaosamerkintä. Loukkaantumisvaara! Voimakas tärinä on yleensä merkki häiriöstä. Ruohonleikkuria ei saa ottaa käyttöön etenkään silloin, jos kampiakseli tai leikkuuterä on vaurioitunut tai vääntynyt. Teetä tarvittavat korjaukset ammattilaisella, jos sinulla ei ole tarvittavia tietoja. VIKING suosittelee VIKINGin ammattiliikettä. Leikkuuterä voi aiheuttaa vammoja! Kun käynnistysnarusta vedetään, teräosat alkavat pyöriä. Pidä vartalosi, varsinkin kädet ja jalat, aina riittävän etäällä leikkuuterästä, kun vedät käynnistysnarusta.273 DEENFRNLITESPTNOSVDAPL FI 0478 111 9930 A - FI Polttoainejärjestelmän osat (polttoaineputki, -hana, polttoainesäiliö, säiliön korkki, liitännät jne.) on turvallisuussyistä tarkastettava säännöllisesti vaurioiden ja vuotojen varalta ja ammattilaisen on vaihdettava ne tarvittaessa (VIKING suosittelee VIKINGin huoltoliikettä). Pidä varoitus- ja ohjetarrat puhtaina ja luettavina. VIKINGin jälleenmyyjä voi vaihtaa vioittuneiden tai kadonneiden tarrojen tilalle uudet alkuperäistarrat. Jos laitteeseen vaihdetaan uusia osia, varmista, että uudessa osassa on samanlainen tarra. Käytä leikkuuyksikköä käsitellessäsi aina paksuja työkäsineitä ja noudata erityistä varovaisuutta. Varmista, että kaikki mutterit, pultit ja ruuvit, erityisesti teräruuvi, on kiristetty tiukalle, jotta laite on aina turvallinen käyttää. Vaihdatuta vaurioituneet äänenvaimentimet ja suojalevyt uusiin. Tarkasta koko laitteen ja ruohonkeruusäiliön kuluneisuus ja vauriot säännöllisesti, etenkin ennen laitteen pitempiaikaista varastointia (talvisäilytystä). Vaihda kuluneet tai vialliset osat turvallisuussyistä välittömästi, jotta laite on aina käyttöturvallinen. Älä muuta polttomoottorin perussäätöä äläkä käytä sitä ylikierroksilla. Jos rakenneosia tai turvalaitteita on pitänyt irrottaa huoltotöitä varten, ne on kiinnitettävä välittömästi ja määräysten mukaisesti takaisin paikoilleen.

5.9 Pitkäaikaissäilytys

Anna polttomoottorin jäähtyä, ennen kuin jätät laitteen suljettuun tilaan. Säilytä laite polttoainesäiliö tyhjennettynä ja polttoaine lukitussa tilassa, jossa on riittävä ilmanvaihto. Suojaa laite asiattomalta käytöltä (esimerkiksi lapset). Älä säilytä laitetta sisätiloissa, jos säiliössä on vielä bensiiniä. Höyrystyvä bensiini voi päästä kosketuksiin avotulen tai kipinöiden kanssa ja syttyä palamaan. Jos säiliö on tyhjennettävä, esimerkiksi talvisäilytyksen ajaksi, tyhjentäminen tulisi suorittaa ulkona (esimerkiksi käyttämällä moottoria). Puhdista laite ennen säilytystä huolellisesti (esimerkiksi talvisäilytys). Varastoi laite aina sytytystulpan pistoke irrotettuna. MB 545 VE: Irrota akku ennen varastointia, säilytä sitä erillään laitteesta ja suojaa se asiattomalta käytöltä (esimerkiksi lapset). Varastoi laite käyttökuntoisena. Anna laitteen jäähtyä kokonaan, ennen kuin peität sen.

Jäteöljy, polttoaine, käytetyt voiteluaineet, suodattimet, akut ja vastaavat kulutusosat sekä muut ongelmajätteet voivat vahingoittaa ihmisiä, eläimiä ja ympäristöä, ja siksi ne tulee hävittää asianmukaisesti. Saat tietoa jätteiden asianmukaisesta hävittämisestä jälleenmyyjältäsi tai kierrätyskeskuksista. VIKING suosittelee VIKINGin jälleenmyyjää. Huolehdi siitä, että loppuun palvellut laite hävitetään asianmukaisesti. Varmista ennen laitteen hävittämistä, että se on toimintakelvoton. Poista onnettomuuksien välttämiseksi sytytyskaapeli, tyhjennä polttoainesäiliö ja poista moottoriöljy. Akku on hävitettävä erillään laitteesta. Akut täytyy hävittää turvallisesti ja ympäristönsuojelumääräysten mukaisesti. Leikkuuterä voi aiheuttaa vammoja! Älä koskaan jätä loppuun palvelluttakaan ruohonleikkuria lojumaan. Varmista, että laite ja erityisesti leikkuuterä säilytetään poissa lasten ulottuvilta.

6. Kuvasymbolien selitykset

Huomio! Lue käyttöopas ennen käyttöönottoa. Loukkaantumisvaara! Pidä sivulliset poissa vaara- alueelta.0478 111 9930 A - FI

Huomio – loukkaantumisvaara! Älä koskaan vie käsiä terän lähelle polttomoottorin käydessä.

● Aseta laite vaakasuoralle, tasaiselle ja tukevalle alustalle kaikkia kuvattuja töitä varten. Loukkaantumisvaara! Vedä sytytystulpan pistoke irti ennen leikkuukoneistoon kohdistuvia töitä ja ennen huolto- ja puhdistustöitä. Loukkaantumisvaara! Pidä kädet ja jalkaterät etäällä teristä! Leikkuukoneisto pyörii jon- kin aikaa edelleen sammuttamisen jälkeen (polttomoottori-/teräjarru). MB 545, MB 545 T, MB545V, MB545VM, MB 545 VR: Käynnistä polttomoottori. MB 545, MB 545 T, MB545V, MB545VM, MB 545 VR: Sammuta polttomoottori. MB 545 VE: Aseta akku paikalleen ja käynnistä polttomoottori. MB 545 VE: Sammuta polttomoottori. MB 545 VS: Aseta kaasuvipu MAX-asen- toon, käynnistä polttomoottori ja kytke leik- kuuterä päälle. MB 545 VS: Kytke leikkuuterä pois päältä. MB 545, MB 545 V, MB 545 VE, MB 545 VM, MB 545 VR, MB 545 VS: Kytke veto päälle. MB 545 V, MB 545 VE, MB 545 VM, MB 545 VR, MB 545 VS: Säädä ajonopeutta. Hitaasti – Paina Vario-voimansiirron vipua eteenpäin. Nopeasti – Vedä Vario-voimansiirron vipua taaksepäin. MB 545 VS: Säädä kaasua. MAX – maksimikierrosluku MIN – minimikierrosluku STOP – polttomoottorin sammutus

Kohta Nimike Kpl A Peruslaite 1 B Ruohonkeruusäiliön alaosa 1 C Ruohonkeruusäiliön yläosa 1 D Pultti 2 E Johto-ohjain (MB 545, MB 545 T

F Johdon taittumissuoja (MB 545, MB 545 T

G Kupukantaruuvi 2 H Kääntökahva 2 I Työntöaisan holkki 2 J Akku (MB 545 VE) 1 K Latauslaite (MB 545 VE) 1 – Käyttöopas 1 – Polttomoottorin käyttöopas

8. Laitteen valmistelu

käyttöä varten Loukkaantumisvaara Noudata kappaleen "Turvallisuutesi vuoksi" turvaohjeita (Ö 5.).

8.2 Työntöaisan kiinnitys

Työntöaisan holkkien kiinnitys: ● Kiinnitä työntöaisan holkit (I) työntöaisaan (1). Sijoita neliöreikä työntöaisan sisäpuolelle; työntöaisan reikien ja työntöaisan holkin neliöreiän on oltava kohdakkain. Työntöaisan kiinnitys: ● Työnnä työntöaisa (1) työntöaisan alaosiin (2). ● Paina kupukantaruuvit (G) sisältä ulos reikien läpi ja ruuvaa kiinni kääntökahvoilla (H). 1 Johdon vasemman taittumissuojan kiinnitys: ● Kiinnitä kaikki vaijerit ja johdot taittumissuojaan (F). ● Pujota johdon taittumissuoja ensin työntöaisan alaosan yläreikään (3). ● Anna sitten taittumissuojan lukittua työntöaisan alaosan alareikään (4). 2 Johdon oikean taittumissuojan kiinnitys: ● Oikeanpuoleinen taittumissuoja (F) kiinnitetään samalla tavoin kuin vasemmanpuoleinen.

8.3 Johto-ohjaimen kiinnitys

● Työnnä johto-ohjain (E) rungon aukkoihin (1) ja käännä se työntöaisan yläosaan päin. ● Kiinnitä kaikki johdot ja vaijerit johto- ohjaimeen. ● Lukitse kaapeliohjain molempiin reikiinsä kevyesti painamalla.

8.4 Käynnistysnarun kiinnitys ja

irrotus Kiinnitys: ● Vedä sytytystulpan pistoke irti polttomoottorista. ● Paina moottorin pysäytysvipua (1) työntöaisaa vasten ja pidä siinä. ● Vedä käynnistysnaru (2) hitaasti ulos ja kiinnitä se narunohjaimeen (3). ● Päästä käynnistysnaru (2) ja moottorin pysäytysvipu (1) hitaasti vapaaksi. ● Paina sytytystulpan pistoke kiinni. Irrotus: ● Vedä sytytystulpan pistoke irti polttomoottorista. ● Paina moottorin pysäytysvipua (1) työntöaisaa vasten ja pidä siinä. ● Vedä käynnistysnaru (2) hitaasti ulos ja irrota narunohjaimesta (3). ● Ohjaa käynnistysnaru (2) hitaasti takaisin ja päästä moottorin pysäytysvipu (1) vapaaksi. ● Paina sytytystulpan pistoke kiinni.

8.5 Ruohonkeruusäiliön kiinnitys

● Aseta ruohonkeruusäiliön yläosa (C) ruohonkeruusäiliön alaosan (B) päälle. ● Paina pultit (D) sisäkautta aukkojen läpi. ● Lukitse ruohonkeruusäiliön yläosa kevyesti painamalla ruohonkeruusäiliön alaosaan. ● Kiinnitä ruohonkeruusäiliö. (Ö 9.8)

8.6 Polttoaine ja moottoriöljy

Moottoriöljy: Tiedot käytettävästä moottoriöljystä ja täyttömäärästä saat polttomoottorin käyttöohjeista. Tarkasta öljymäärä säännöllisesti (katso polttomoottorin käyttöohjeet). Öljymäärän ei pidä ylittää eikä alittaa ohjeenmukaista tasoa. Kiristä polttoainesäiliön korkki ohjeenmukaisesti ennen polttomoottorin käyttöönottoa. Polttoaine: Suositus: Hyvälaatuinen polttoaine, Kiinnitä johdon taittumissuoja (F) aina kuvan mukaisesti. Vaijerit on vedettävä työntöaisan alapuolelle. Hellitä kääntökahvaa (H) tarvittaessa ennen asennusta. MB 545, MB 545 T: Työntöaisan oikealla puolella ei ole vaijereita, joten johdon taittumissuojaa ei oikealla tarvita.

MB 545 VE: Polttomoottorissa ei ole käynnistysnarua. MB 545 VS: Moottorin pysäytysvipua ei pidä painaa käynnistysnarua kiinnitettäessä ja irrotettaessa.

Laitevaurion vaara! Täytä moottoriin öljy ennen ensimmäistä käynnistyskertaa. Käytä moottoriöljyn ja polttoaineen lisäämisessä sopivaa apuvälinettä (esimerkiksi suppiloa).

lyijytön bensiini. Tiedot polttoaineen laadusta (oktaaniluku) sisältyvät polttomoottorin käyttöohjeisiin.

● Aseta laite vaakasuoralle, tasaiselle ja tukevalle alustalle kaikkia kuvattuja töitä varten.

9.2 Työntöaisan säätimet

9.3 Työntöaisan kääntäminen

Käännä työntöaisan yläosa laitteen puhdistusta sekä tilaa säästävää kuljetusta ja säilytystä varten: ● Löysää kääntökahvoja (H), kunnes ne pyörivät vapaasti. Sorvattu kohta estää kääntökahvoja irtoamasta kokonaan ruuveista (katoamissuoja). ● Käännä työntöaisan yläosa (1) eteen ja jätä se rungon alaosan päälle.

9.4 Työntöaisan korkeussäätö

Työntöaisa (1) voidaan säätää kolmeen asentoon: I matala asento II keskiasento III korkea asento ● Löysää työntöaisan korkeussäädön kääntökahva (2) kiertämällä sitä vastapäivään (noin viisi kierrosta). ● Ota työntöaisasta (1) kiinni molemmin käsin ja aseta se nostamalla tai laskemalla halutulle korkeudelle. Huolehdi siitä, että säädät työntöaisan vasemman ja oikean puolen samalle korkeudelle. ● Kierrä työntöaisan korkeussäädön kääntökahva (2) myötäpäivään kiinni.

9.5 Leikkuukorkeuden

keskussäätö MB 545, MB 545 T, MB 545 V, MB 545 VE, MB 545 VM, MB 545 VS: Säädettävissä on seitsemän eri leikkuukorkeutta. Taso 1: 25 mm Taso 7: 80 mm MB 545 VR: Säädettävissä on kuusi eri leikkuukorkeutta. Taso 1: 20 mm Taso 6: 75 mm ● Korkeussäätövipu (1) sijaitsee laitteen vasemmalla puolella (katso kuva). ● Tartu laitteen kahvaan (2), vedä säätökahvaa (1) ylöspäin ja pidä se ylhäällä, jotta saat avattua lukitusmekanismin. Säädä haluamasi leikkuukorkeus laitetta nostamalla tai laskemalla. ● Korkeus voidaan lukea leikkuukorkeuden osoittimesta (3). ● Päästä irti säätövivusta (1) ja anna korkeussäätömekanismin lukittua paikalleen.

9.6 Akku ja latauslaite

(MB 545 VE) Ruohonleikkurissa MB 545 VE on sähkökäynnistin. Käynnistysakkuna toimii litium-ioni-akku. Akun ja latauslaitteen käyttö on kuvattu mukana toimitetussa polttomoottorin käyttöoppaassa.

Loukkaantumisvaara Noudata kappaleen "Turvallisuutesi vuoksi" turvaohjeita (Ö 5.). 1 Moottorin pysäytysvipu (MB 545, MB 545 T, MB 545 V, MB 545 VE, MB 545 VM, MB 545 VR) 1 Terän pysäytysvipu (MB 545 VS) 2 Vedon sanka (MB 545 T, MB 545 V, MB 545 VE, MB 545 VM, MB 545 VR, MB 545 VS) 3 Vario-voimansiirron vipu (MB 545 V, MB 545 VE, MB 545 VM, MB545VR, MB545VS) 4 Kaasuvipu (MB 545 VS) 5 Teräkytkimen vipu (MB 545 VS) 6 Käynnistysnuppi (MB 545 VE)

Puristumisvaara! Kääntökahvoja avattaessa työntöaisan yläosa voi taittua. Pitele siksi työntöaisan yläosaa toisella kädellä yläasennossa, kun kierrät kääntökahvoja kiinni.

DEENFRNLITESPTNOSVDAPL FI 0478 111 9930 A - FI Ensimmäinen käyttöönotto: ● Irrota suojatarra (1) akusta. ● Liitä latauslaite (K) sähköverkkoon ja lataa akkua (J) noin 10 sekuntia. Tällöin torkkutila (luovutustila) kytkeytyy pois käytöstä ja akku aktivoituu. Lataa akku sen jälkeen täyteen. Akun irrotus ja kiinnitys: ● Poista akku (J) polttomoottorista sivukautta oikealle ja aseta se vastakkaisessa järjestyksessä paikalleen.

9.7 Täyttömäärän osoitin

Ruohonkeruusäiliö on varustettu ruohonkeruusäiliön yläosaan sijoitetulla täyttömäärän osoittimella (1). Ilmavirta, joka syntyy leikkuuterän pyörimisestä ja saa aikaan ruohonkeruusäiliön täyttymisen, nostaa täyttömäärän osoitinta (2): Ruohonkeruusäiliö täyttyy leikkuusilpulla. Ruohonkeruusäiliön täyttyessä leikkuusilpulla ilmavirta vähenee ja täyttömäärän osoitin laskeutuu alas (3): ● Tyhjennä ruohonkeruusäiliö (Ö 13.9).

9.8 Ruohonkeruusäiliön kiinnitys

ja irrotus Kiinnitys: ● Avaa poistoluukku (1) ja pidä sitä auki. ● Kiinnitä ruohonkeruusäiliö (2) lovistaan (3) laitteessa olevaan kannattimeen (4). ● Sulje poistoluukku (1) käsin. Irrotus: ● Avaa poistoluukku (1) ja pidä sitä auki. ● Nosta ruohonkeruusäiliö (2) ylös, irrota se kannattimesta (4) ja poista se. ● Sulje poistoluukku (1) käsin. Käyttäjän turvallisuuden varmistamiseksi ja epäasianmukaisen käytön estämiseksi laite on varustettu useilla turvalaitteilla.

Ruohonleikkuri on varustettu suojalaitteilla, jotka estävät tahattoman kosketuksen leikkuuterään ja ulos tulevaan leikkuusilppuun. Näitä ovat runko, poistoluukku, ruohonkeruusäiliö ja ohjeenmukaisesti asennettu työntöaisa.

10.2 Moottorin pysäytysvipu

Malleissa MB 545, MB 545 T, MB545V, MB545VE, MB 545 VM, MB 545 VR on moottorin pysäytin. Kun moottorin pysäytysvipu (1) päästetään irti polttomoottorin käydessä, moottori pysähtyy. Polttomoottori ja terä pysähtyvät kolmen sekunnin kuluessa. Jälkikäyntiajan mittaaminen Polttomoottorin käynnistämisen jälkeen terä pyörii ja kuuluu suhinaa. Jälkikäyntiaika vastaa suhinan kestoa polttomoottorin pysäyttämisen jälkeen, ja se voidaan mitata ajanottokellolla. Akun saa ladata vain mukana toimitetulla latauslaitteella, eikä akku lataudu ruohonleikkurin käytön aikana. Voit tarkastaa varaustilan painamalla akun painiketta (2).

Jos laitteessa on allesilppuava toiminto, irrota silppurikiila poistokanavasta ennen ruohonkeruusäiliön kiinnittämistä. (Ö 12.3)

Loukkaantumisvaara! Laitetta ei saa ottaa käyttöön, jos jokin turvalaite on viallinen. Käänny tarvittaessa ammattiliikkeen puoleen. VIKING suosittelee VIKING ammattiliikettä.

Loukkaantumisvaara! Jos terän jälkikäyntiaika on pidempi, älä käytä laitetta vaan vie se ammattiliikkeeseen.

11. Teräjarru/-kytkin (BBC)

Loukkaantumisvaara! Tarkasta teräjarru/-kytkimen toiminta aina ennen käyttöönottoa. (Ö 13.1) Turvallisuussyistä on kiellettyä ohittaa vipu esimerkiksi sitomalla se työntöaisaan.

Kaksikätinen käyttö: Leikkuuterä voidaan kytkeä päälle polttomoottorin käydessä vain seuraavalla tavalla: ● Pidä yhdellä kädellä terän pysäytysvipua (1) painettuna ja vedä sitten teräkytkimen vipu (5) toisella kädellä ylös ja anna sen lukittua. (Ö 13.5) Integroitu terän pysäytysjarru:: Kun työntöaisasta on päästetty irti, leikkuuterä kytkeytyy irti ja pysähtyy kolmen sekunnin kuluessa polttomoottorin käydessä edelleen. (Ö 13.6) Kauniin ja tuuhean nurmikon saat noudattamalla seuraavia ohjeita: – Käytä hidasta ajonopeutta. – Leikkaa ruoho usein ja pidä nurmikko lyhyenä. – Älä leikkaa ruohoa liian lyhyeksi kuumalla ja kuivalla ilmalla, koska nurmikko kuivuu ja kulottuu auringon vaikutuksesta. – Teroituta leikkuuterät säännöllisesti ammattiliikkeessä. – Vaihtele säännöllisesti leikkuusuuntaa.

12.1 Käyttäjän työskentelyalue

● Käyttäjän pitää turvallisuussyistä seistä koko ajan työskentelyalueella työntöaisan takana, kun polttomoottori käynnistetään ja kun se käy. Pidä koneeseen aina työntöaisan etäisyyden mukainen turvaväli. ● Ruohonleikkuria saa käyttää vain yksi henkilö, ja sivullisten on pysyttävä poissa vaara-alueelta. (Ö 5.)

12.2 Nurmitelalla varustettu

ruohonleikkuri Mallin MB 545 VR taka-akseli on varustettu kaksiosaisella vetotelalla. Sen avulla nurmikon reunat ja kasvien ympäristö saadaan leikattua tarkasti. Lisäksi ruoho tasoittuu ajosuunnan mukaan ja nurmikkoon syntyy tyypillinen raitakuvio.

12.3 Allesilppuava leikkuu

Monitoimileikkurissa MB 545 VM on erityinen kaksikkoterä ja valmiiksi asennettu silppurikiila. Silppurikiilan kiinnitys Kun haluat käyttää laitetta allesilppuavana ruohonleikkurina, silppurikiila (1) täytyy laittaa paikalleen: ● Avaa poistoluukku ja pidä sitä auki. ● Aseta silppurikiila (1) poistokanavaan ja paina ylhäältä kuuluvasti paikalleen rungon molempiin lukitusnokkiin (2). ● Sulje poistoluukku. Silppurikiilan irrotus Jos haluat käyttää laitetta taaksepuhaltavana tai keräävänä ruohonleikkurina (sopivan ruohonkeruusäiliön kanssa), silppurikiila (1) on poistettava laitteesta: ● Avaa poistoluukku ja pidä sitä auki. ● Vedä lukituskorvake (4) ylös ja vedä silppurikiila (1) viistosti ylöspäin ulos poistokanavasta. ● Sulje poistoluukku (taaksepuhaltava ruohonleikkuri) tai kiinnitä ruohonkeruusäiliö paikalleen ja sulje poistoluukku (keräävä ruohonleikkuri).

12.4 Miten allesilppuava leikkuu

tapahtuu? Valitse allesilppuavaan leikkuuseen leikkuukorkeus 4–7, koska näissä asennoissa ruoho saadaan silputtua parhaiten. Liian matala leikkuukorkeus voi tukkeuttaa ruohonleikkurin rungon ja jumiuttaa siten leikkuuterän. Valitse työskentelynopeus ja leikkuukorkeus allesilppuavassa leikkuussa siten, että kaksikkoterä silppuaa leikattavan ruohon optimaalisesti ja tuloksena on siisti leikkuujälki. Pitkä ruoho kannattaa leikata useampaan kertaan ja suurella leikkuukorkeudella. Jos ruoho on liian pitkää ja kosteaa, älä käytä allesilppuavaa toimintoa.

12. Työskentelyohjeita

Loukkaantumisvaara! Sammuta polttomoottori ja vedä sytytystulpan pistoke irti ennen kaikkia silppurikiilaan kohdistuvia töitä.

Ennen työskentelyn aloittamista teräjarru/-kytkimen toiminta on tarkastettava kolmesti: ● Kytke leikkuuterä päälle polttomoottorin käydessä. (Ö 13.5) Pyörivä terä saa aikaan selvästi kuuluvan suhinan. ● Kytke leikkuuterä pois päältä (päästä irti työntöaisasta). (Ö 13.6) Teräjarru/-kytkin vapauttaa leikkuuterän polttomoottorin voimansiirrosta ja jarruttaa sen pysähdyksiin. Tämän jälkeen suhina loppuu enintään kolmen sekunnin kuluessa. Terän pysähdyttyä suhinaa ei saa enää kuulua. Terän jarrutusaika voidaan mitata ajanottokellolla.

13.2 Polttomoottorin käynnistys

(MB 545, MB 545 T, MB 545 V, MB 545 VE, MB 545 VM, MB 545 VR) ● Tarkasta öljyn ja polttoaineen määrä. (Ö 8.6) MB 545, MB 545 T, MB 545 V, MB 545 VM, MB 545 VR: ● 1 Paina moottorin pysäytysvipua (1) työntöaisaa vasten ja pidä siinä. ● 2 Vedä käynnistysnaru (2) hitaasti ulos tuntuvaan vastukseen asti. Nykäise sen jälkeen käsivarren pituudelle asti. Ohjaa käynnistysnaru (2) hitaasti takaisin, jotta se ehtii kelautumaan paikalleen. ● Toista toimi, kunnes polttomoottori käynnistyy. MB 545 VE: ● Akun tarkastus: Tarkasta varaustila ja lataa akku tarvittaessa. (Ö 9.6) ● 1 Aseta akku (3) paikalleen. ● 2 Paina moottorin pysäytysvipua (1) työntöaisaa vasten ja pidä siinä. ● 3 Paina käynnistysnuppia (4) – enintään 3–5 sekuntia, ja päästä sitten irti. Ellei polttomoottori käynnisty, pidä 10 sekunnin tauko ennen seuraavaa käynnistysyritystä. Vältä toistuvaa käynnistämästä polttomoottorin käydessä.

13.3 Polttomoottorin sammutus

(MB 545, MB 545 T, MB 545 V, MB 545 VE, MB 545 VM, MB 545 VR) ● Sammuta polttomoottori päästämällä irti moottorin pysäytysvivusta (1). Polttomoottori ja leikkuuterä pysähtyvät muutamassa sekunnissa. ● MB 545 VE: Jos laite jätetään ilman valvontaa, irrota akku, säilytä sitä erillään laitteesta ja suojaa se asiattomalta käytöltä (esimerkiksi lapset).

13.4 Polttomoottorin käynnistys

(MB 545 VS) ● Tarkasta öljyn ja polttoaineen määrä. (Ö 8.6) ● 1 Siirrä kaasuvipu (1) MAX-asentoon. ● 2 Vedä käynnistysnaru (2) hitaasti ulos tuntuvaan vastukseen asti. Vedä sen jälkeen voimakkaasti käsivarren pituudelta. Ohjaa naru hitaasti takaisin, jotta käynnistin saa kelattua sen moitteettomasti paikalleen. Toista käynnistystoimi, kunnes polttomoottori käynnistyy.

13. Laitteen käyttöönotto

Loukkaantumisvaara! Jos teräjarru/-kytkin ei toimi kuvatulla tavalla (esimerkiksi terän jarrutusaika ylittää kolme sekuntia tai pois kytketystä leikkuuterästä kuuluu edelleen suhinaa), laitetta ei saa ottaa käyttöön. Sammuta tällöin polttomoottori, irrota sytytystulpan pistoke ja teetä korjaukset asiantuntevalla ammattilaisella. VIKING suosittelee VIKINGin ammattiliikettä. Laitevaurion vaara! Älä käynnistä polttomoottoria korkeassa ruohikossa. Jos käynnistäminen on vaikeaa, valitse korkeampi leikkuukorkeus. Polttomoottori käy käynnistyksen jälkeen kiinteän kaasun ansiosta aina optimaalisella käyttökierrosluvulla.

13.5 Leikkuuterän päällekytkentä

(MB 545 VS) ● 1 Vedä terän pysäytysvipu (1) työntöaisaa vasten ja pidä se siinä. Tällöin terän kytkentävipu (2) vapautuu. ● 2 Kytke leikkuuterä päälle vetämällä terän kytkentävipu (2) nopeasti vasteeseen asti suoraan työntöaisan suuntaisesti taakse. Se lukittuu vasteeseen päällekytkettyyn asentoon ja siitä voidaan päästää irti.

13.6 Leikkuuterän poiskytkentä

(MB 545 VS) ● Kytke leikkuuterä pois toiminnasta päästämällä irti terän pysäytysvivusta (1). Terän kytkentävipu (2) vapautuu ja palautuu lähtöasentoon. Leikkuuterä kytketään pois päältä pois ja jarrutetaan pysähdyksiin, ja polttomoottori käy edelleen.

13.7 Polttomoottorin sammutus

(MB 545 VS) ● Kytke leikkuuterä aina pois päältä ennen polttomoottorin sammuttamista. (Ö 13.6) ● Sammuta polttomoottori siirtämällä kaasuvipu (1) STOP-asentoon.

Ruohonleikkureissa MB 545 T, MB545V, MB545VE, MB 545 VM, MB 545 VR, MB 545 VS on veto. MB 545 T: Yksi ajovaihde eteenpäin (yksivaihteinen vaihteisto) 3,6 km/h MB 545 V, MB 545 VE, MB 545 VM, MB 545 VR, MB 545 VS: Ajon aikana portaattomasti säädettävä veto eteenpäin (Vario-vaihteisto) 2,2–3,8 km/h MB 545 VR: 2,4–4,0 km/h Vedon päällekytkentä: ● Käynnistä polttomoottori. (Ö 13.2), (Ö 13.4) ● Vedä vedon sanka (1) työntöaisaa vasten ja pidä siinä. Veto kytkeytyy päälle ja ruohonleikkuri lähtee liikkeelle eteenpäin. Etenemisnopeuden säätö (MB 545 V, MB 545 VE, MB 545 VM, MB 545 VR, MB 545 VS): ● Ajonopeuden nostaminen: Vedä Vario-voimansiirron vipua (2) ajon aikana taakse. ● Ajonopeuden laskeminen: Paina Vario-voimansiirron vipua (2) ajon aikana eteen. Vedon poiskytkentä: ● Päästä vedon sanka (1) vapaaksi. Veto kytkeytyy pois päältä ja ruohonleikkuri pysähtyy. Polttomoottori käy edelleen.

13.9 Ruohonkeruusäiliön

tyhjennys ● Irrota ruohonkeruusäiliö. (Ö 9.8) ● Avaa ruohonkeruusäiliö sulkukorvakkeesta (1). Käännä ruohonkeruusäiliön yläosa (2) auki ja pidä sitä paikallaan. Käännä ruohonkeruusäiliötä taakse ja tyhjennä leikkuujäte. Pidä kiinni ruohonkeruusäiliön ylä- ja alaosan kahvoista (3, 4) ja tyhjennä ruohonkeruusäiliö. ● Sulje ruohonkeruusäiliö. ● Kiinnitä ruohonkeruusäiliö. (Ö 9.8)

Laitevaurion vaara! Älä kytke leikkuuterää päälle korkeassa ruohikossa ja kytke se päälle vain polttomoottorin maksimikierrosluvulla. Tee kytkentä aina ripeästi, jotta teräkytkin ei kulu turhaan.

Laitevaurion vaara! Paina vedon sanka aina vasteeseen asti vaihteiston seurannaisvaurioiden välttämiseksi. Laitevaurion vaara! Siirrä Vario-voimansiirron vipua (2) vain polttomoottorin käydessä.

Loukkaantumisvaara! Ennen kuin irrotat ruohonkeruusäiliön, sammuta polttomoottori, kytke leikkuuterä pois päältä ja anna sen pysähtyä. Täysi ruohonkeruusäiliö voi painaa jopa 16kg.

Loukkaantumisvaara! Noudata kappaleen "Turvallisuutesi vuoksi" turvaohjeita (Ö 5.).

DEENFRNLITESPTNOSVDAPL FI 0478 111 9930 A - FI Ammattiliikkeen suorittama vuosittainen huolto: Ammattiliikkeen tulisi tarkastaa ruohonleikkuri vuosittain. VIKING suosittelee VIKINGin ammattiliikettä.

14.2 Laitteen puhdistus

Huoltoväli: Jokaisen käyttökerran jälkeen Huolellinen hoito ja käsittely suojaa laitetta vaurioilta ja pidentää sen käyttöikää. ● Valitse korkein leikkuukorkeus. (Ö 9.5) ● Irrota ruohonkeruusäiliö. (Ö 9.8) ● Laske työntöaisan yläosa taakse. ● Avaa poistoluukku ja pidä sitä auki. ● Nosta laitetta etuosan kantokahvasta ja aseta laite kuvan mukaisesti puhdistusasentoon. Puhdistusohjeita: ● Irrota lika pienellä määrällä vettä, harjalla tai pyyhkeellä. Puhdista myös leikkuuterä. Älä suuntaa vesisuihkua polttomoottorin osiin, tiivisteisiin tai laakerikohtiin. ● Irrota ensin runkoon tarttuneet ruohojäänteet puutikulla. ● Käytä tarvittaessa erikoispuhdistusainetta (esimerkiksi STIHLin erikoispuhdistusainetta).

14.3 Vedon kytkentävaijerin

säätö Huoltoväli: Tarvittaessa Vaijerin kireys on säädetty tehtaalla oikeaksi. Vaijeri on säädettävä, jos – pitkän käyttöiän jälkeen veto ei kytkeydy ohjeenmukaisesti vedon sankaa käytettäessä. – veto on jatkuvasti päällä. Tällöin ruohonleikkuri lähtee liikkeelle tahattomasti käynnistysnarua vedettäessä, vaikka vedon sankaa ei käytetä. Vaijerin kireyden tarkastus: ● Paina vedon sankaa ja vedä ruohonleikkuria samalla taaksepäin. Vetävien pyörien täytyy lukittua suunnilleen vivun liikeradan ensimmäisen kolmanneksen jälkeen. Vaijerin säätö: ● Voit kiristää vaijeria kääntämällä työntöaisan yläosan vasemmalla puolella olevaa säätöruuvia (1) suuntaan + ja löysätä vaijeria kääntämällä säätöruuvia suuntaan –.

14.4 Terän kuluneisuuden

tarkastus Huoltoväli: Ennen jokaista käyttökertaa ● Kallista ruohonleikkuri puhdistusasentoon. (Ö 14.2) ● Puhdista terä (1). ● Tarkasta terän paksuus A vähintään viidestä kohdasta työntömitalla. Varsinkin terän siipien kohdalta on noudatettava vähimmäispaksuutta. ● Aseta viivain (1) kuvan mukaisesti terän reunalle ja mittaa kulunaisuus B tai vähimmäisleveys C. ● MB 545 VM: Tarkasta kulumisrajat ala- ja yläterästä. Terä on vaihdettava, jos – se on vaurioitunut (uria tai halkeamia) – mittausarvot saavutetaan yhdessä tai useammassa paikassa tai ne ovat sallittujen rajojen ulkopuolella. 1 Vakioterän kulumisrajat: Terän paksuus A: > 2 mm Kuluneisuus B: < 5 mm Loukkaantumisvaara! Sammuta polttomoottori, vedä sytytystulpan pistoke irti, irrota akku (MB 545 VE) ja anna laitteen jäähtyä. Ennen kuin asetat laitteen puhdistusasentoon, tyhjennä polttoainesäiliö (ajamalla). Laite on luotettavassa puhdistusasennossa vain, kun poistoluukku on auki.

Loukkaantumisvaara! Vedon kytkentävaijerin täytyy olla ohjeenmukaisesti paikallaan, kun laitetta käytetään. Käänny tarvittaessa ammattiliikkeen puoleen. VIKING suosittelee VIKINGin ammattiliikettä.

Loukkaantumisvaara! Terä kuluu eri lailla sen käyttöpaikan ja leikkuuajan mukaan. Jos laitetta käytetään hiekkapohjalla tai usein kuivissa olosuhteissa, terä rasittuu enemmän ja kuluu keskimääräistä nopeammin. Kulunut terä voi katketa ja aiheuttaa vakavia vammoja. Terän huoltoa koskevia ohjeita on siksi aina noudatettava. 280478 111 9930 A - FI

2 Kaksikkoterän kulumisrajat (MB 545 VM): Terän paksuus A: > 2 mm Vähimmäisleveys C: > 40 mm

14.5 Terän irrotus ja kiinnitys

Irrotus: ● Käytä sopivaa puupalikkaa (1, noin 60 x 60 mm), jolla pidät vastaan terästä (2). ● Kierrä teräruuvi(t) (3) auki ruuviavaimella SW 17. ● Irrota terä (2), teräruuvi(t) (3) ja lukkolevy (4) tai suojalevy (5, MB 545 VS). ● MB 545 VM: Kaksikkoterässä (2) on yläterä (2a) ja alaterä (2b). Ne voidaan erottaa toisistaan teroittamisen helpottamiseksi. Kiinnitys: ● Puhdista terän vastinpinta ja teräholkki. ● Tarkasta terän tasapaino. (Ö 14.6) ● MB 545 VM: Kiinnitä yläterä (2a) alaterään (2b) kuvan mukaisesti. Varmista, että molempien terien reiät ovat kohdakkain. ● Kiinnitä terä (2) ylöstaivutetut siivet ylöspäin (laitteeseen päin). ● Käytä sopivaa puupalikkaa (1, noin 60 x 60 mm), jolla pidät vastaan terästä (2). ● Kierrä teräruuvi(t) (3), uusi lukkolevy (4) ja suojalevy (5, MB 545 VS) kiinni ja kiristä ne. Kiristystiukkuus:

14.6 Terän tasapainon tarkastus

● Irrota terä. (Ö 14.5) ● MB 545 VM: Kokoa kaksikkoterä ennen tarkastusta. (Ö 14.5) ● Työnnä ruuvitaltta (1) terän (3) keskireiän (2) läpi ja kohdista terä vaakasuoraan. Jos terän tasapaino on kunnossa, se pysyy vaakasuorassa. ● Jos leikkuuterä kallistuu toiselle puolelle, tätä puolta teroitetaan, kunnes terä on tasapainossa. (Ö 14.7)

14.7 Leikkuuterän teroitus

VIKING suosittelee jättämään leikkuuterän teroituksen ammattilaisen tehtäväksi. Jos terä teroitetaan väärin (esimerkiksi väärä teroituskulma tai epätasapaino), laitteen toiminta häiriintyy. Teroitusohjeet: ● Irrota leikkuuterä (Ö 14.5). ● Jäähdytä leikkuuterää teroituksen aikana esimerkiksi vedellä. Terä ei saa sinistyä, koska silloin sen leikkuukestävyys heikkenee. ● Teroita terä tasaisesti epätasapainon aiheuttaman tärinän välttämiseksi. ● Noudata 30°:n teroituskulmaa. ● Poista mahdollinen hiontajäyste leikkuusärmästä teroituksen jälkeen hienolla hiomapaperilla. ● Huomioi kulumisrajat. (Ö 14.4)

Huoltoväli: Katso polttomoottorin käyttöohjeet. Yleisiä ohjeita: Noudata polttomoottorin käyttöohjeissa olevia käyttö- ja huolto-ohjeita. Pitkän käyttöiän varmistamiseksi on erityisen tärkeää, että moottorissa on aina riittävästi öljyä ja että öljy ja ilmansuodatin vaihdetaan säännöllisesti. Suositellut öljynvaihtovälit sekä moottoriöljyä ja öljyn täyttömäärää koskevat tiedot voit katsoa niin ikään polttomoottorin käyttöohjeista. Jäähdytysrivat täytyy pitää aina puhtaina polttomoottorin riittävän jäähdytyksen takaamiseksi.

14.9 Akun ja latauslaitteen huolto

Huoltoväli: Katso polttomoottorin käyttöohjeet. Loukkaantumisvaara! Terän (2) saa kiinnittää vain kuvan osoittamalla tavalla. Ylöstaivutettujen teräsiipien on osoitettava ylöspäin. Noudata tarkasti teräruuvi(e)n määrättyä kiristysmomenttia, sillä leikkuukoneiston kiinnityksen pitävyys riippuu siitä. Lukitse teräruuvi(t) (3) lisäksi Loctite 243:lla. Vaihda lukkolevy (4) aina terän kiinnityksen yhteydessä ja teräruuvi(t) (3) aina terän vaihdon yhteydessä.

Teräjarru/-kytkin altistuu normaalille kulumiselle. Sen saa huoltaa vain koulutettu henkilöstö. VIKING suosittelee VIKINGin ammattiliikettä.

14.11 Pyörät ja vaihteisto

Pyörien laakerit eivät vaadi huoltoa. Vaihteisto ei vaadi huoltoa.

14.12 Nurmitelan huolto

Kuulalaakerit ja telat eivät vaadi huoltoa. Vario-vaihteisto ei vaadi huoltoa. Käyttöketjun huoltoväli: kerran vuodessa tai tarpeen mukaan ● Avaa huoltoa varten ruuvi (1, Torx 25) ja poista suojus (2). ● Voitele käyttöketju yleisrasvalla.

14.13 Varastointi ja pitkäaikaissäilytys

(talvisäilytys) Säilytä laitetta kuivassa, suljetussa ja pölyttömässä tilassa. Varmista, että lapset eivät pääse siihen käsiksi. Korjaa mahdolliset toimintahäiriöt ennen varastointia. Laitteen on aina oltava käyttökuntoinen. Tyhjennä polttoainesäiliö ja kaasutin ennen varastointia (esimerkiksi ajamalla). Huolehdi lisäksi seuraavista toimista ennen laitteen pidempää varastointia (talvisäilytystä): ● Puhdista huolellisesti kaikki laitteen ulkopuoliset osat. ● Öljyä tai rasvaa hyvin kaikki liikkuvat osat. ● Ruuvaa sytytystulppa irti (katso polttomoottorin käyttöohjeet) ja täytä noin 3 cm³ moottoriöljyä sytytystulpan aukon kautta polttomoottoriin. Pyöräytä polttomoottoria muutamia kertoja ilman sytytystulppaa (vedä käynnistysnarusta). ● Kierrä sytytystulppa kiinni (katso polttomoottorin käyttöohjeet). ● Suorita öljynvaihto (katso polttomoottorin käyttöohjeet). ● Peitä polttomoottori ja aseta laite normaaliin asentoonsa säilytyspaikkaan. MB 545 VE: ● Irrota akku ja säilytä sitä erillään laitteesta asiattomien henkilöiden ulottumattomissa kuivassa, pölyttömässä ja pakkaselta suojatussa tilassa. ● Lataa akku täyteen ennen käyttökauden alkua. (Ö 9.6)

Laitteen kantaminen: ● Nosta laitetta vain kantokahvasta (1) ja työntöaisasta (2). Pidä vartalosi, varsinkin jalat, aina riittävän etäällä leikkuuterästä. Laitteen sitominen kiinni: ● Varmista laite sopivilla kiinnitysvälineillä kuljetusalustalle ja kuljeta sitä aina kaikkien neljän pyörän varassa. ● Kiinnitä vaijerit tai hihnat työntöaisan alaosaan (3). Huoltoväli: Ammattikäyttö

: puolivuosittain Yksityiskäyttö: vuosittain

Ruohonleikkurin ammattikäyttö

Palovaara! Pidä sytytystulpan pistoke syttymisvaaran takia etäällä sytytystulpan reiästä.

Loukkaantumisvaara! Noudata kappaleen "Turvallisuutesi vuoksi" turvaohjeita ennen kuljetusta. (Ö 5.) Käytä aina kuljetuksen aikana sopivaa suojavaatetusta (turvajalkineita ja tukevia käsineitä). Vedä sytytystulpan pistoke irti aina ennen nostamista ja kuljetusta. VIKING suosittelee turvallisuussyistä, että laitetta nostaa ja kantaa aina kaksi henkilöä. Huomioi kappaleessa "Tekniset tiedot" ilmoitettu paino ennen nostamista. 330478 111 9930 A - FI

Ruohosilppu ei kuulu jätteiden joukkoon, vaan se tulee kompostoida. Pakkaukset, laite ja lisävarusteet on valmistettu kierrätettävistä materiaaleista ja ne tulee hävittää asiaankuuluvasti. Materiaalijätteiden lajittelu säästää ympäristöä ja edistää kierrätettävien hyötyaineiden uudelleenkäyttöä. Tästä syystä loppuun käytetty laite tulee toimittaa kierrätyskeskukseen. Noudata hävittämisessä erityisesti kappaleen "Hävittäminen" (Ö 5.10) ohjeita. Saat tietoa jätteiden asianmukaisesta hävittämisestä ammattiliikkeestä tai kierrätyskeskuksista. Hävitä akut ja muut ongelmajätteet aina asianmukaisesti. Noudata paikallisia määräyksiä. Akkua ei saa hävittää talousjätteen mukana, vaan se pitää toimittaa ammattiliikkeeseen tai ongelmajätteiden keräyspisteeseen. ● Irrota akku (Ö 9.6) ja hävitä se erillään ruohonleikkurista. Tärkeitä huolto- ja hoito-ohjeita bensiinikäyttöistä ruohonleikkuria varten VIKING ei vastaa sellaisista esine- ja henkilövahingoista, jotka ovat aiheutuneet käyttöohjekirjassa annettujen ohjeiden (erityisesti turvallisuutta, käyttöä ja huoltoa koskevat ohjeet) laiminlyönnistä tai hyväksymättömien lisä- tai vaihto-osien käytöstä. Vältä VIKINGin laitteen vauriot ja liiallinen kuluminen noudattamalla ehdottomasti seuraavia ohjeita:

VIKINGin laitteen jotkut osat altistuvat luonnolliselle kulumiselle myös ohjeenmukaisessa käytössä, ja ne on vaihdettava ajoissa käyttötavan ja -ajan mukaan. Näitä osia ovat esimerkiksi – leikkuuterä tai kaksikkoterä – ruohonkeruusäiliö – kiilahihna (MB 545 T, MB 545 V, MB 545 VE, MB 545 VM, MB 545 VR, MB 545 VS) – suojalista – jarruhihna (MB 545 VS) – akku (MB 545 VE) – käyttöketju (MB 545 VR).

2. Tämän käyttöoppaan noudattaminen

VIKING laitetta tulee käyttää, huoltaa ja säilyttää tarkoin tätä käyttöopasta noudattaen. Käyttäjä on itse vastuussa kaikista vaurioista, jotka aiheutuvat turvallisuus-, käyttö- ja huolto-ohjeiden laiminlyönnistä. Tämä koskee erityisesti seuraavia kohtia: – tuotteeseen ilman VIKINGin hyväksyntää tehdyt muutokset – sellaisten aineiden käyttö, joita VIKING ei ole hyväksynyt (voiteluaine, bensiini ja moottoriöljy – katso polttomoottorin valmistajan ohjeet) – sellaisten työkalujen ja tarvikkeiden käyttö, jotka eivät ole laitteelle hyväksyttyjä, sopivia tai jotka ovat laadultaan heikkoja – tuotteen määräystenvastainen käyttö – tuotteen käyttö urheilutilaisuuksissa tai kilpailuissa – tuotteen viallisten rakenneosien jatketun käytön aiheuttamat seurausvauriot.

Kaikki luvussa "Huolto" selostetut työt tulee suorittaa säännöllisesti. Huoltotyöt, joita käyttäjä ei voi itse suorittaa, tulee jättää ammattiliikkeen tehtäväksi. VIKING suosittelee teettämään huoltotyöt ja korjaukset VIKING ammattiliikkeellä. VIKING ammattiliikkeissä saat aina ammattitaitoisen ja asiantuntevan palvelun. Näiden töiden laiminlyönti voi aiheuttaa vaurioita, joista käyttäjä on itse vastuussa. Näitä ovat esimerkiksi – epäasianmukaisesta säilytyksestä johtuvat korroosio- tai muut seurannaisvauriot – heikkolaatuisten varaosien käytöstä aiheutuneet laitevauriot – liian myöhään tai puutteellisesti suoritetusta huollosta johtuvat vauriot tai vauriot, jotka johtuvat huolto- tai korjaustöistä, joita ei ole suoritettu ammattiliikkeiden korjaamoissa.

16. Ympäristönsuojelu

17. Kulumisen minimointi ja

vaurioiden ehkäisy285 DEENFRNLITESPTNOSVDAPL FI 0478 111 9930 A - FI Leikkuuterä malleille MB 545, MB 545 T, MB 545 V, MB 545 VE, MB 545 VR, MB 545 VS:

Kaksikkoterä mallille MB 545 VM:

Valmistaja, VIKING GmbH Hans Peter Stihl-Straße 5 A 6336 Langkampfen/Kufstein vakuuttaa, että tässä mainittu kone polttomoottorilla varustettu, käsin ohjattava ruohonleikkuri (MB) täyttää seuraavien EY-direktiivien vaatimukset: 97/68/EC, 2000/14/EC, 2014/30/EU, 2006/42/EC, 2006/66/EC (MB 545.1 VE) Tuote on kehitetty seuraavien normien mukaisesti: EN ISO 5395-1, EN ISO 5395-2, EN 60335-1 Vaatimustenmukaisuuden arviointimenetelmä: Liite VIII (2000/14/EC) Tarkastuspaikan nimi ja osoite: TÜV Rheinland LGA Products GmbH Tillystraße 2 D-90431 Nürnberg Teknisten asiakirjojen laatimis- ja säilytyspaikka: Sven Zimmermann VIKING GmbH Valmistusvuosi ja sarjanumero on merkitty laitteen tyyppikilpeen. Langkampfen, 2016-01-02 (VVVV-KK-PP) VIKING GmbH Rakennesuunnittelun osastonjohtaja

Leikkuuterän kiinnitysosat (esimerkiksi teräruuvi) pitää uusia terää vaihdettaessa tai asennettaessa. Varaosia on saatavissa VIKINGin ammattiliikkeestä.

MB 545.0, MB 545.0 T, MB 545.0 V, MB 545.1 VE, MB 545.0 VM, MB 545.0 VR, MB 545.0 VS: Sarjatunnus 6340 Leikkuuleveys 43 cm Polttomoottorin rakenne 4-tahtinen polttomoottori Leikkuukoneisto teräpalkki Etupyörien Ø 180 mm Ruohonkeruusäiliön täyttömäärä 60 l Pituus 147 cm0478 111 9930 A - FI

Leveys 48 cm Korkeus 102 cm MB 545.0: Polttomoottorin val- mistaja, tyyppi Briggs & Stratton Series 675 Iskutilavuus 190 ccm Nimellisteho nimelliskierrosluvulla 2,5 - 2800 kW - 1/min Käynnistyslaite narukäynnistys Polttoainesäiliö 0,9 l Teräpalkin kierrosluku 2800 1/min Teräpalkkien veto jatkuva Teräruuvin kiristystiukkuus 60 - 65 Nm Leikkuukorkeudet 25 - 80 mm Takapyörien Ø 200 mm Paino 29 kg Melupäästöt Direktiivin 2000/14/EC mukaan: Taattu äänenteho- taso L WAd 96 dB(A) Direktiivin 2006/42/EC mukaan: Äänenpainetaso työ- pisteessä L

82 dB(A) Epävarmuus K

2 dB(A) Käteen ja käsivarteen kohdistuva tärinä Ilmoitettu tärinäarvo standardin EN 12096 mukaan: Mitattu arvo a

2,05 m/s² Mittaus standardin EN 20643 mukaan MB 545.0 T: Polttomoottorin val- mistaja, tyyppi Briggs & Stratton Series 675 Iskutilavuus 190 ccm Nimellisteho nimelliskierrosluvulla 2,5 - 2800 kW - 1/min Käynnistyslaite narukäynnistys Polttoainesäiliö 0,9 l Teräpalkin kierrosluku 2800 1/min Teräpalkkien veto jatkuva Teräruuvin kiristystiukkuus 60 - 65 Nm Leikkuukorkeudet 25 - 80 mm Takapyörien Ø 200 mm Takapyörien veto 1-vaihteinen Paino 31 kg Melupäästöt Direktiivin 2000/14/EC mukaan: Taattu äänenteho- taso L WAd 96 dB(A) Direktiivin 2006/42/EC mukaan: Äänenpainetaso työ- pisteessä L

82 dB(A) Epävarmuus K

2dB(A) Käteen ja käsivarteen kohdistuva tärinä Ilmoitettu tärinäarvo standardin EN 12096 mukaan: Mitattu arvo a

2,05 m/s² Mittaus standardin EN 20643 mukaan MB 545.0 V: Polttomoottorin val- mistaja, tyyppi Briggs & Stratton Series 675 Iskutilavuus 190 ccm Nimellisteho nimelliskierrosluvulla 2,5 - 2800 kW - 1/min Käynnistyslaite narukäynnistys Polttoainesäiliö 0,9 l Teräpalkin kierrosluku 2800 1/min Teräpalkkien veto jatkuva Teräruuvin kiristystiukkuus 60 - 65 Nm Leikkuukorkeudet 25 - 80 mm Takapyörien Ø 200 mm Takapyörien veto Vario Paino 32 kg Melupäästöt Direktiivin 2000/14/EC mukaan: Taattu äänenteho- taso L WAd 96 dB(A) Direktiivin 2006/42/EC mukaan: Äänenpainetaso työ- pisteessä L

82 dB(A) Epävarmuus K

2 dB(A) Käteen ja käsivarteen kohdistuva tärinä Ilmoitettu tärinäarvo standardin EN 12096 mukaan: Mitattu arvo a

2,05 m/s² Mittaus standardin EN 20643 mukaan MB 545.1 VE: Polttomoottorin val- mistaja, tyyppi Briggs & Stratton Series 675 iS Iskutilavuus 163 ccm Litium-ioni-akku ja latauslaite katso poltto- moottorin käyttöohjeet Nimellisteho nimelliskierrosluvulla 2,6 - 2800 kW - 1/min Käynnistyslaite sähkökäynnistys Polttoainesäiliö 1,0 l Teräpalkin kierrosluku 2800 1/min Teräpalkkien veto jatkuva Teräruuvin kiristystiukkuus 60 - 65 Nm287 DEENFRNLITESPTNOSVDAPL FI 0478 111 9930 A - FI Leikkuukorkeudet 25 - 80 mm Takapyörien Ø 200 mm Takapyörien veto Vario Paino 31 kg Melupäästöt Direktiivin 2000/14/EC mukaan: Taattu äänenteho- taso L WAd 96 dB(A) Direktiivin 2006/42/EC mukaan: Äänenpainetaso työ- pisteessä L

83 dB(A) Epävarmuus K

2 dB(A) Käteen ja käsivarteen kohdistuva tärinä Ilmoitettu tärinäarvo standardin EN 12096 mukaan: Mitattu arvo a

2,05 m/s² Mittaus standardin EN 20643 mukaan MB 545.0 VM: Polttomoottorin val- mistaja, tyyppi Briggs & Stratton Series 675 Iskutilavuus 190 ccm Nimellisteho nimelliskierrosluvulla 2,5 - 2800 kW - 1/min Käynnistyslaite narukäynnistys Polttoainesäiliö 0,9 l Teräpalkin kierrosluku 2800 1/min Teräpalkkien veto jatkuva Teräruuvin kiristystiukkuus 60 - 65 Nm Leikkuukorkeudet 25 - 80 mm Takapyörien Ø 200 mm Takapyörien veto Vario Paino 32 kg Melupäästöt Direktiivin 2000/14/EC mukaan: Taattu äänenteho- taso L WAd 96 dB(A) Direktiivin 2006/42/EC mukaan: Äänenpainetaso työ- pisteessä L

82 dB(A) Epävarmuus K

2dB(A) Käteen ja käsivarteen kohdistuva tärinä Ilmoitettu tärinäarvo standardin EN 12096 mukaan: Mitattu arvo a

2,05 m/s² Mittaus standardin EN 20643 mukaan MB 545.0 VR: Polttomoottorin val- mistaja, tyyppi Briggs & Stratton Series 675 Iskutilavuus 190 ccm Nimellisteho nimelliskierrosluvulla 2,5 - 2800 kW - 1/min Käynnistyslaite narukäynnistys Polttoainesäiliö 0,9 l Teräpalkin kierrosluku 2800 1/min Teräpalkkien veto jatkuva Teräruuvin kiristystiukkuus 60 - 65 Nm Leikkuukorkeudet 20 - 75 mm Takatelan Ø 90 mm Telan veto Vario Paino 32 kg Melupäästöt Direktiivin 2000/14/EC mukaan: Taattu äänenteho- taso L WAd 96 dB(A) Direktiivin 2006/42/EC mukaan: Äänenpainetaso työ- pisteessä L

82 dB(A) Epävarmuus K

2 dB(A) Käteen ja käsivarteen kohdistuva tärinä Ilmoitettu tärinäarvo standardin EN 12096 mukaan: Mitattu arvo a

4,80 m/s² Epävarmuus K

2,40 m/s² Mittaus standardin EN 20643 mukaan MB 545.0 VS: Polttomoottorin val- mistaja, tyyppi Briggs & Stratton Series 675 Iskutilavuus 190 ccm Nimellisteho nimelliskierrosluvulla 2,5 - 2800 kW - 1/min Käynnistyslaite narukäynnistys Polttoainesäiliö 0,9 l Teräpalkin kierrosluku 2800 1/min Teräpalkkien veto BBC Teräruuvien kiristystiukkuus 45 - 55 Nm Leikkuukorkeudet 25 - 80 mm Takapyörien Ø 200 mm Takapyörien veto Vario Paino 35 kg Melupäästöt Direktiivin 2000/14/EC mukaan: Taattu äänenteho- taso L WAd 96 dB(A) Direktiivin 2006/42/EC mukaan: Äänenpainetaso työ- pisteessä L

82 dB(A) Epävarmuus K

2 dB(A) Käteen ja käsivarteen kohdistuva tärinä Ilmoitettu tärinäarvo standardin EN 12096 mukaan: Mitattu arvo a

Litium-ioni-akkujen kuljetus: MB 545.1 VE: Käytettävät litium-ioni-akut täyttävät YK:n käsikirjan ST/SG/AC.10/11/Rev.5 osan III alakappaleen 38.3 mukaiset edellytykset. Käyttäjä voi kuljettaa nämä akut tieliikenteessä ilman lisäehtoja laitteen käyttöpaikalle. Ilma- tai merikuljetuksessa on noudatettava maakohtaisia määräyksiä. Lisää kuljetusohjeita – katso www.viking- garden.com/safety-data-sheets Häiriö: Polttomoottori ei käynnisty. Mahdollinen syy: – Moottorin pysäytysvipua ei ole painettu. – MB 545 VS: Kaasuvipu on STOP- asennossa. – MB 545 VE: Akku on purkautunut tai viallinen. – Säiliössä ei ole polttoainetta; polttoaineputki on tukossa. – Säiliössä on huonolaatuista, likaista tai vanhaa polttoainetta. – Ilmansuodatin on likainen. – Sytytystulpan pistoke vedetty irti sytytystulpasta; sytytysjohdin on huonosti kiinni pistokkeessa. – Sytytystulppa on nokeentunut tai vaurioitunut; tulpan kärkiväli on virheellinen. – Ruohonleikkurin runko on tukkeutunut. – MB 545 VS: Kaasusäädön vaijeri on irronnut paikaltaan tai viallinen (esimerkiksi taittunut). Korjaus: – Paina moottorin pysäytysvipu työntöaisaa vasten ja pidä siinä. (Ö 13.2) – MB 545 VS: Siirrä kaasuvipu MAX- asentoon. (Ö 13.4) – MB 545 VE: Lataa tai vaihda akku. (Ö 9.6) – Tankkaa polttoainetta; puhdista polttoaineputki. # – Käytä aina lyijytöntä matalaoktaanista bensiiniä; puhdista kaasutin. # – Puhdista ilmansuodatin. # – Kiinnitä sytytystulpan pistoke; tarkasta sytytysjohtimen ja pistokkeen välinen liitos. # – Puhdista tai vaihda sytytystulppa; säädä tulpan kärkiväli. # – Puhdista ruohonleikkurin runko – vedä sitä ennen sytytystulpan pistoke irti ja mallissa MB 545 VE irrota lisäksi akku. (Ö 14.2) – MB 545 VS: Kiinnitä tai vaihda kaasusäädön vaijeri. # Häiriö: Käynnistys on vaikeaa tai polttomoottorin teho heikkenee. Mahdollinen syy: – Ruohonleikkurin runko on tukkeutunut. – Leikataan liian matalalla leikkuukorkeudella, tai etenemisnopeus leikkuukorkeuteen nähden on liian suuri. – Vettä polttoainesäiliössä ja kaasuttimessa; kaasutin on tukossa. – Polttoainesäiliö on likainen. – Ilmansuodatin on likainen. – Sytytystulppa on nokinen. Korjaus: – Puhdista ruohonleikkurin runko – vedä sitä ennen sytytystulpan pistoke irti ja mallissa MB 545 VE irrota lisäksi akku. (Ö 14.2) – Säädä leikkuukorkeus korkeammalle tai alenna työntönopeutta. (Ö 9.5) – Tyhjennä polttoainesäiliö; puhdista polttoaineputki ja kaasutin. # – Puhdista polttoainesäiliö. # – Puhdista ilmansuodatin. # – Puhdista sytytystulppa. # Häiriö: Leikkuukanava on tukossa. Mahdollinen syy: – Leikkuuterä on kulunut. – Ruohoa leikataan liian korkeassa tai liian märässä ruohikossa. – MB 545 VS: Polttomoottorin kierrosluku on liian alhainen. Korjaus: – Vaihda leikkuuterä. (Ö 14.4) – Sovita leikkuukorkeus ja -nopeus leikkuuolosuhteita vastaaviksi. (Ö 12.), (Ö 9.5) – MB 545 VS: Työnnä kaasuvipu MAX- asentoon. (Ö 13.4) Häiriö: Leikkuujälki on epätasainen, ruoho kellastuu. Mahdollinen syy: – Terä on tylsä tai kulunut. – Leikkuunopeus leikkuukorkeuteen nähden on liian suuri. Epävarmuus K

2,05 m/s² Mittaus standardin EN 20643 mukaan

# Käänny tarvittaessa ammattiliikkeen puoleen. VIKING suosittelee VIKING liikettä. @ Katso polttomoottorin käyttöohjeet.289 DEENFRNLITESPTNOSVDAPL FI 0478 111 9930 A - FI – MB 545 VS: Polttomoottorin kierrosluku on liian alhainen. Korjaus: – Teroita tai vaihda terä. (Ö 14.4), (Ö 14.5), # – Vähennä leikkuunopeutta ja/tai valitse oikea leikkuukorkeus (älä leikkaa matalimmalla leikkuukorkeudella). (Ö 9.5), (Ö 13.8) – MB 545 VS: Siirrä kaasuvipu MAX- asentoon. (Ö 13.4) Häiriö: Polttomoottori kuumenee huomattavasti. Mahdollinen syy: – Polttomoottorissa on liian vähän öljyä. – Jäähdytysrivat ovat likaiset. Korjaus: – Vaihda moottoriöljy. (Ö 8.6) – Puhdista jäähdytysrivat. (Ö 14.2) Häiriö: Veto ei kytkeydy vedon sankaa käytettäessä. Mahdollinen syy: – Vedon kytkentävaijeri on säädetty väärin. – Vedon kytkentävaijeri on viallinen (esimerkiksi taittunut). – Kiilahihna on kulunut. – Vaihteisto on viallinen. Korjaus: – Tarkasta vaijerin säätö. (Ö 14.3) – Vaihda vaijeri. # – Vaihda kiilahihna. # – Vaihda vaihteisto. # Häiriö: Vario-voimansiirron nopeussäätö ei toimi. Mahdollinen syy: – Vario-voimansiirron vipua on siirretty väärään suuntaan. – Vario-voimansiirron vaijeri irronnut paikaltaan tai viallinen (esimerkiksi taittunut). Korjaus: – Siirrä Vario-voimansiirron vipu oikeaan suuntaan. (Ö 13.8) – Kiinnitä tai vaihda Vario-voimansiirron vaijeri. # Häiriö: Käytön aikana on voimakasta tärinää. Mahdollinen syy: – Teräruuvi(t) ovat löystyneet. – Terä on epätasapainossa virheellisen teroituksen tai murtuman vuoksi. – Leikkuuyksikkö on viallinen. – Polttomoottori ei ole kunnolla kiinni. Korjaus: – Kiristä teräruuvi(t). (Ö 14.5) – Teroita (tasapainota) tai vaihda terä. (Ö 14.6), (Ö 14.7), # – Tarkasta terä, teräakseli ja terän kiinnitys ja korjaa ne tarvittaessa. # – Kiristä polttomoottorin kiinnitysruuvit. #

22.1 Luovutustodistus

Anna nämä käyttöohjeet huoltotöiden yhteydessä VIKING ammattiliikkeelle. Ammattiliikkeessä huoltotöiden suorittaminen merkitään kenttiin.

Huolto suoritettu Seuraavan huollon päivämäärä 340478 111 9930 A - FI
