Producttype	Powerline-netwerkadapter (via het elektriciteitsnet)
Merk	Esscom
Model	PL1085
Norm	HomePlug 1.0
Maximale snelheid	85 Mbps
Ethernetpoort	1 x RJ45 10/100 Mbps
Maximale afstand	200 meter (via elektriciteitskabel)
Theoretisch aantal verbindingen	Tot 253 adapters, 10 aanbevolen gelijktijdig
Encryptie	Ja, via privénetwerk (wachtwoord op label)
Kwaliteit van dienst (QoS)	Ondersteuning voor online gaming, audio/video, VoIP
LED-indicatoren	Voeding, Netwerk, Ethernet
Voeding	230V stopcontact, 50 Hz (ingebouwd)
Stroomverbruik	Ongeveer 3 W in bedrijf
Afmetingen (ongeveer)	10 x 6 x 3 cm
Gewicht (ongeveer)	150 g
Inbegrepen software	PowerPacket-hulpprogramma voor configuratie
Compatibiliteit	Windows (met hulpprogramma's)
Onderhoud en reiniging	Reinigen met een droge, zachte doek. Geen vloeistoffen gebruiken.
Veiligheid	Niet openen, niet gebruiken in de buurt van water, tijdens onweer of in stoffige/corrosieve omgevingen.
Garantie	36 maanden (behalve accessoires, batterijen). Aankoopbewijs vereist.
Repareerbaarheid	Alleen revisie door een erkende professional.
Recycling	Niet bij het huishoudelijk afval gooien. Inleveren bij een inzamelpunt voor elektronisch afval.

Veelgestelde vragen - PL1085 Esscom

Hoe installeer ik de PL1085 Powerline-adapter?

Sluit de adapter aan op een stopcontact en verbind deze via de Ethernetkabel met uw computer. Het apparaat werkt direct zonder voorafgaande configuratie. Voor meer opties installeert u het PowerPacket-hulpprogramma vanaf de meegeleverde cd.

Hoe beveilig ik mijn Powerline-netwerk?

Gebruik het tabblad Privacy van het hulpprogramma om een privénetwerk aan te maken door de netwerknaam (wachtwoord) te wijzigen. Het standaardwachtwoord is 'HomePlug'. Elke adapter heeft een individueel wachtwoord dat op het label staat.

Wat is de maximale afstand tussen twee adapters?

De aanbevolen maximale afstand is 200 meter over de elektrische bedrading. Factoren zoals de kwaliteit van de bedrading, zekeringen of driefasige installaties kunnen deze afstand verminderen.

Kan ik de PL1085 gebruiken voor DSL-televisie?

Nee, dit model is ontworpen voor datanetwerken en wordt niet aanbevolen voor DSL-televisie. Het biedt een snelheid van 85 Mbps, geschikt voor internet en bestandsdeling.

Wat te doen als een adapter niet wordt gedetecteerd?

Controleer of de adapter goed is aangesloten en de LED's branden. Start een Scan in het tabblad Main van het hulpprogramma. Als het probleem aanhoudt, controleer dan of de adapters op hetzelfde privénetwerk zitten en de wachtwoorden correct zijn.

Hoe configureer ik de kwaliteit van dienst (QoS)?

Selecteer in het tabblad Quality of Service van het hulpprogramma de prioritaire toepassing (online gaming, audio/video of VoIP) en klik op Update QoS. De functie is standaard uitgeschakeld.

Kan ik de PL1085 gebruiken met een driefasige elektrische installatie?

Ja, maar de prestaties kunnen sterk verminderen als de adapters op verschillende fasen zitten. Het is mogelijk dat er geen communicatie tot stand komt. Fasekoppeling kan nodig zijn.

Welke apparaten kunnen interferentie veroorzaken?

Magnetrons, stofzuigers, oude opladers van laptops of mobiele telefoons kunnen interferentie op het Powerline-netwerk veroorzaken. Plaats de adapters indien mogelijk uit de buurt van deze apparaten.

Hoe reset ik het netwerkwachtwoord?

Klik in het tabblad Privacy op Use Default om terug te keren naar de standaard netwerknaam 'HomePlug'. Voor een nieuwe adapter staat het individuele wachtwoord op het label aan de achterkant van het apparaat.

Wat te doen bij een defect tijdens de garantie?

Neem contact op met een erkend servicecentrum met het aankoopbewijs en het ingevulde serviceformulier. De garantie van 36 maanden dekt materiaal- en fabricagefouten. Schade door onjuist gebruik, bliksem of water is uitgesloten.

GEBRUIKSAANWIJZING PL1085 Esscom

NL Het toestel voldoet aan de basiseisen van de R&TTE-richtlijn. Dit wordt bevestigd door de CE-markering.

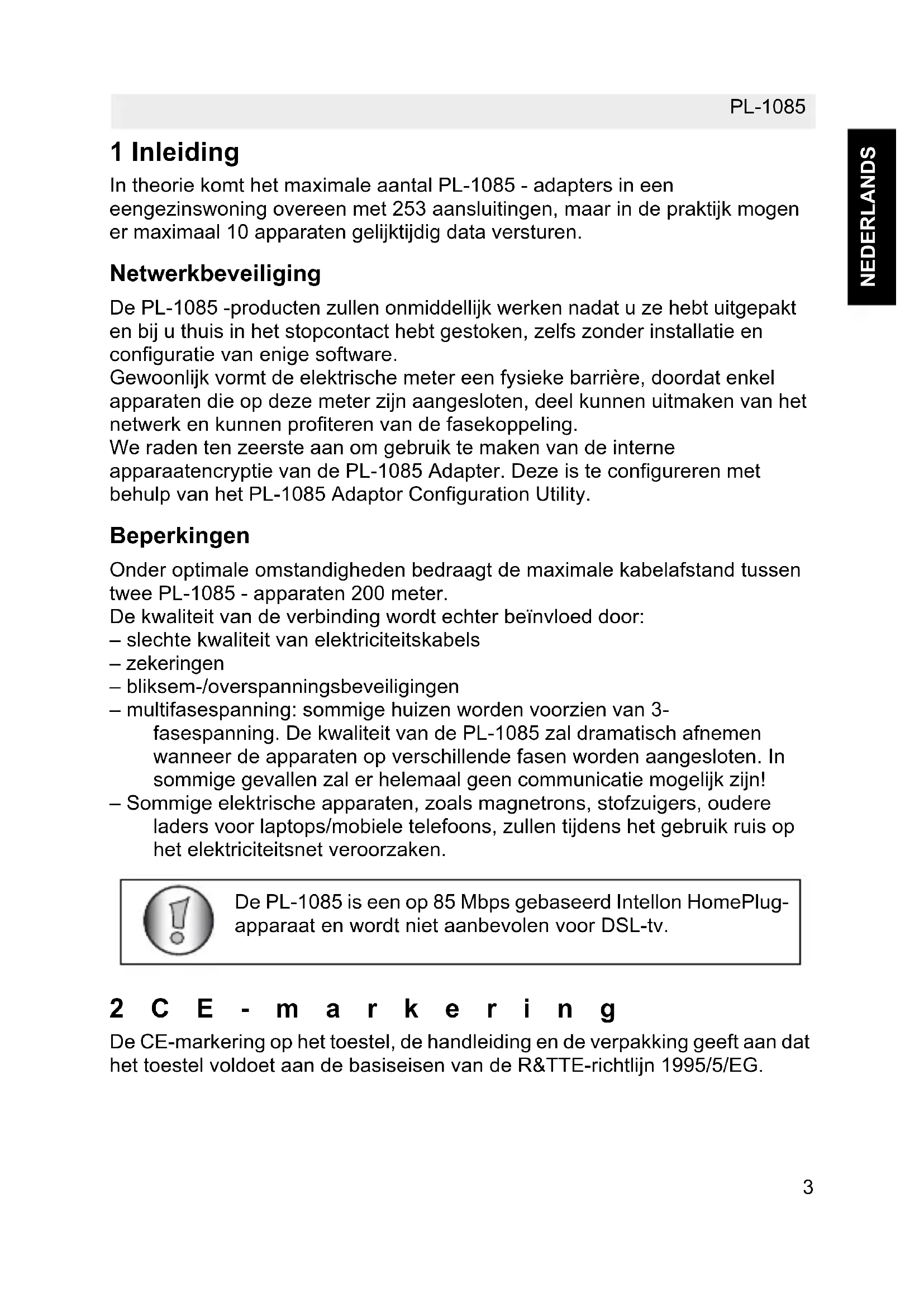

In theorie kommt het maximale aantal PL-1085 - adapters in een eengezinswoning overeen met 253 aansluitingen, maar in de praktijk mogener maximaal 10 apparaten gelijktijdig data versturen.

Netwerkbeveiliging

De PL-1085 -producten zullen onmiddelijk werkden nadat u ze hebt uitgepakt en bij u thus in het stopcontact hebt gestoken, zichs zonder installmentie en configuratie van enige software.

Gewoonlijk vormt de elektrische meter een fysieke barrière, doordat enkel apparaten die op deze meter zijn aangesloten, deel{kunnen uitmaken van het netwerk en{kunnen profiteren van de fasekoppeling.

We raden ten zeerste aan om gebruik te makev van de interne apparaatencryptie van de PL-1085 Adapter. Deze is te configureren met behulp van het PL-1085 Adaptor Configuration Utility.

Beperkingen

Onder optimale omstandigheden bedraagt de maximale kabelafstand:tussen twee PL-1085 - apparaten 200 meter.

De kwaliteit van de verbinding worden echter beinvloed door:

• slechte kwaliteit van elektriciteitskabels
• zekeringen
• bliksem-/overspanningsbeveiligingen
• multifasespanning: sommige huizen worden voorzien van 3-fasespanning. De kwaliteit van de PL-1085 za dramatisch afnemen wanner de apparaten op verschillende fasen worden aangesloten. In sommige geallen zal er helemaal geen communicatie möglichk+zijn!
• Sommige elektrische apparaten, zoals magnetrons, stofzuigers,oudere laders voor laptops/mobiele telefoons, zullen tijdens het gebruik ruis op het elektriciteitsnet veroorzaken.

De PL-1085 is een op 85 Mbps Gebaseerd Intellon HomePlug-apparaat en worden nicht aanbevolen voor DSL-TV.

2 C E - m a r k e r i n g

De CE-markering op het toestel, de handleiding en de verpakking geeft aan dat het toestel voldoet aan de basiseisen van de R&TTE-richtlijn 1995/5/EG.

3 Veiligheidsinstructies

Voor uw eigen verilgheid dient u alle waarschuwingen en instructies te lezen en op te volgen.

• Open het apparaat Niet. Door het openen of verwijderen van de behuizing kunt u worden bloatgesteld aan gevaarlijke hoogspanningspunten en andere gezaren. Servicewerkzaamheden aan het apparaat mogenuitsluitend worden uitgevoerd door bevoegt onderhoudspersoneel. Neem contact op met uw leverancier voor meer informatie.
• Gebruik het apparaat Nietijdens een onweersbui. Er bestaat gevaar op elektrische schokken als gevolg van blikseminslag.
• Stel het apparaat Niet bloot aan stof of agressieve vloeistoffen.
• Gebruik dit product Niet in de buurt van waterbronnen.
  -Zorgdatudekabelsopdejuistepoortenaansluit.
• Bedek de ventilatiegaten op het apparaat Niet.

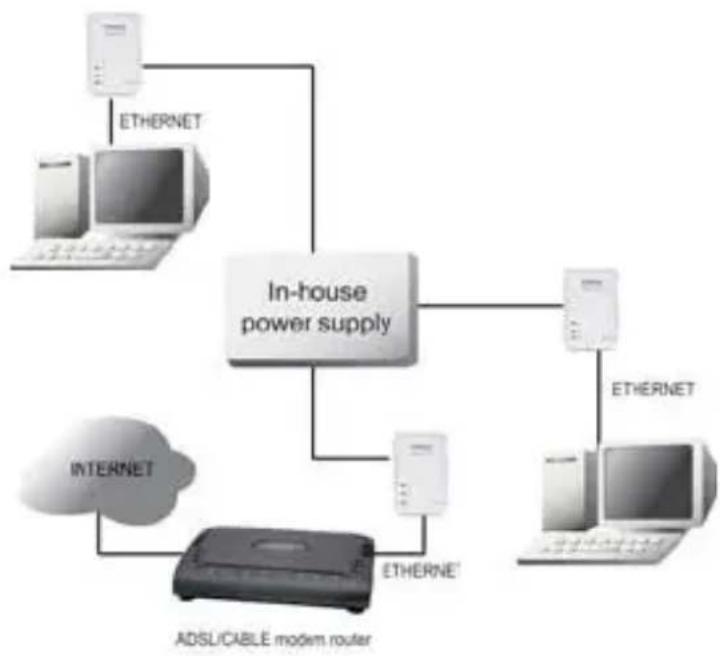

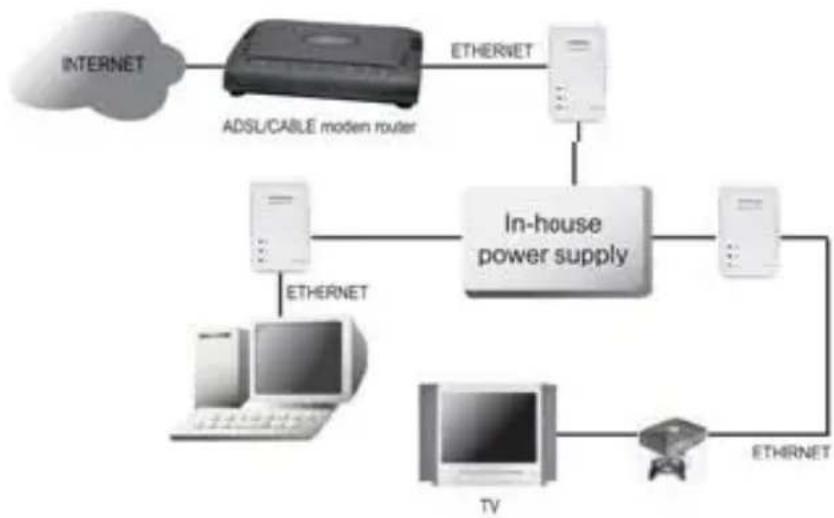

4 Veelgebruikte toepassingen

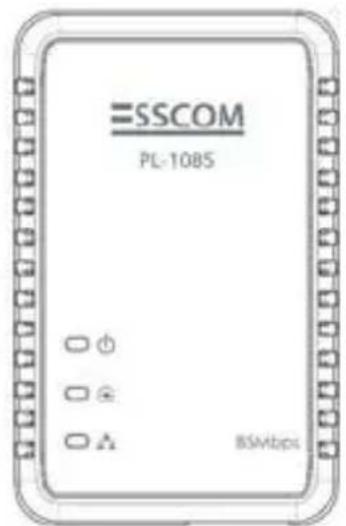

5 LEDs en aansluitingen

Brandt wanner het apparaat is aangesloten op hetlichtnet.
Brandt wanner het apparatus is gedetecteerd en verbonden met een andere PL-1085-adapter in hetzelfde netwerk.
Licht op wanner het apparaat is aangesloten op de ethernetpoort van de computer of andere ethernetapparaten. Knippertijdens het verzenden van data.

ETHERNET: Dit is het verbindingspunt voor aansluiting op een computer of andere apparatuur met een ethernetpoort.

PL-1085

6 Installatie hulpprogramma

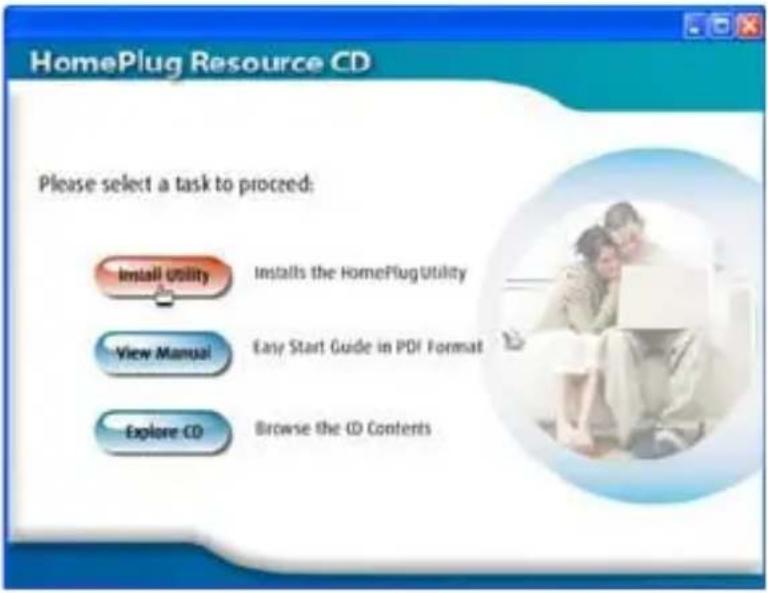

1. Zet de computer aan. Plaats de cd in het cd-rom-station. De cd worden automatisch gestart.

Klik op "Install Utility".

Als de cd nicht automatisch start, kurz u het bestand "install.exe" op de cd opzoekeken enuitvoeren.

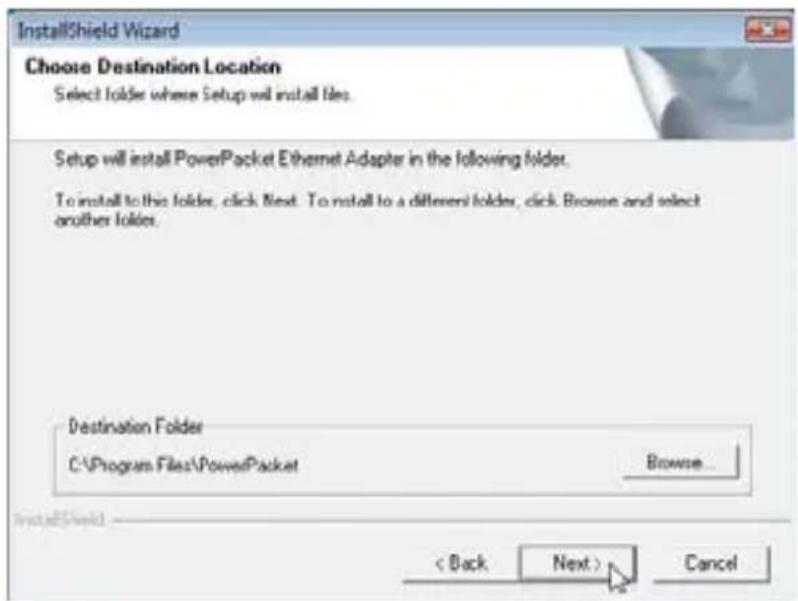

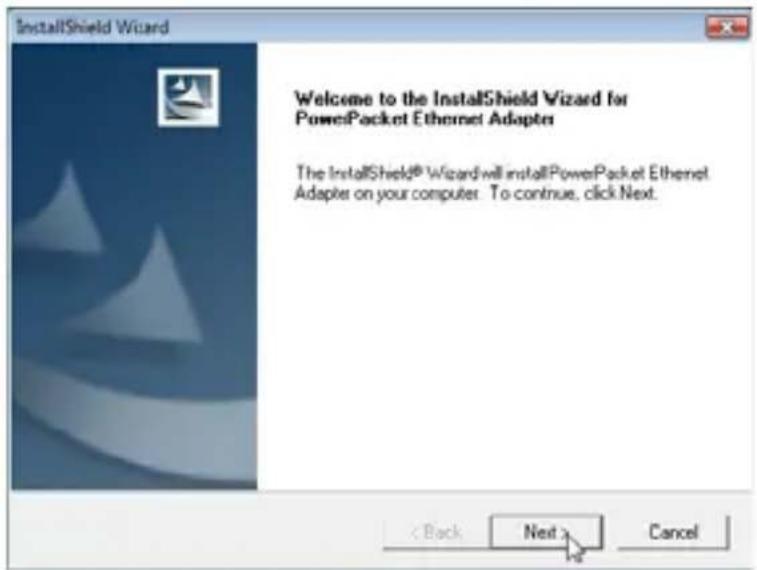

1. De InstallShield Wizard zal automatisch starten.

Klik op "Next".

Klik op "Next" om de installment te voltooien.

1. Na een succesvolle installment zal er een pictogram op uw bureaublad verschijnen:

7 Configuratie

Om het hulpprogramma te starten, dubbelklikt u op het pictogram PowerPacket Utility op uw bübaublad.

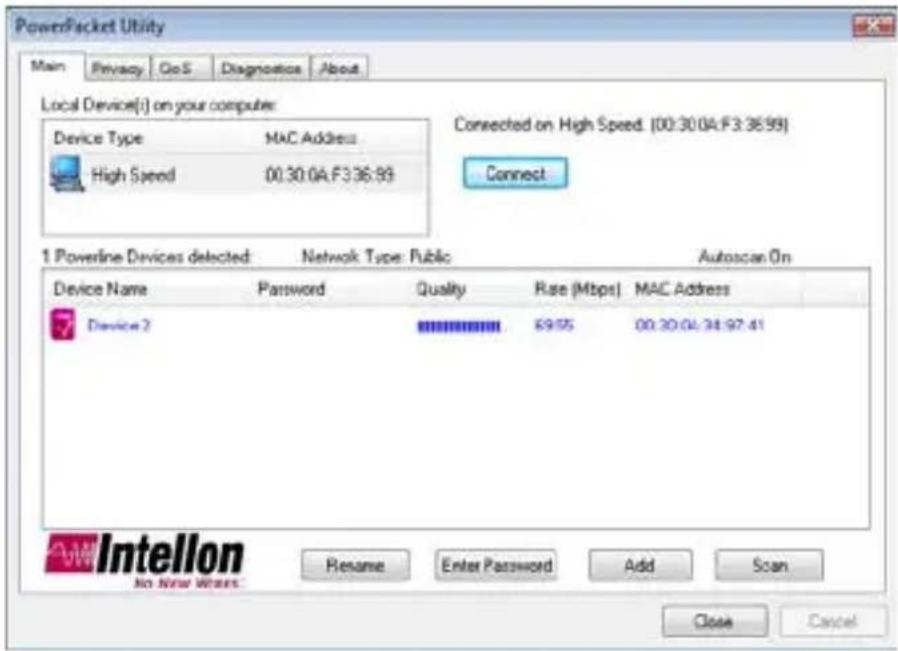

7.1 Hoofdschem

Het scherm Main toont een lijst met alle PL-1085 - apparaten die+zijn aangesloten op de computer waarop het hulpprogramma actief is.

Het bovenste paneel toont alle PL-1085-apparaten die+zijn aangesloten op de NIC (Network Interface Card) van de computer. In de meeste gezallen zult u slechts een apparaat zien. Als er meerere apparaten,zijn aangesloten, kunt u een apparaat selecteren en op de toets Connect klikken. Het statusgebied boven de toets geeft aan dat uw pc is verbonden.

Het onderste paneel toont alle PL-1085 - apparaten die op het huidige logische netwerk zich gedetecteerd (externe apparaten). Boven dit paneel staat aangegeven hoeveel externe apparaten er zich gezonden, het type logisch netwerk (Public of Private) en een berichtengebied met de verbinderings- en scanstatus.

Voor elk gedetecteerde apparaat worden de volgende informatatie weergegeven:

• Device Name: toont de standardnaam van het apparaat. U=kunt de naam wijzigen door erop te klikken of via de toets Rename.

Optioneel worden bij de naam een pictogram weergegeven. Er worden verschillende pictogrammen gebruikt voor apparaten met hoge en lage snelheden (14 Mbps of 85 Mbps).

• Password: toont het door de gebruiker ingevoerde wachtwoord voor het apparaat (aanvankelijk leeg).

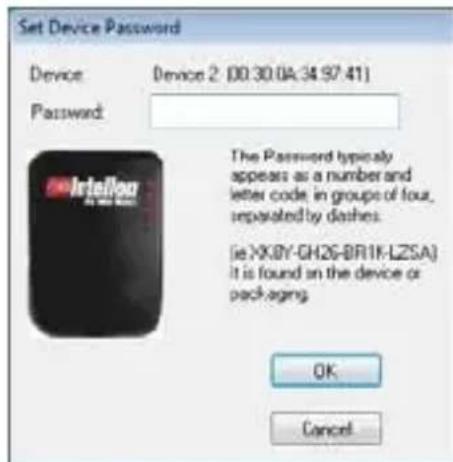

U kunt het wachtwoord invoeren door op de toets Enter Password te klikken. Om het Password voor het apparaat in te voeren (vereist wanner u een privénetwork creëert), selecteert u eerst het apparaat door op de naam in het

onderstepaneel te klikken enervolgens op de toets Enter Password te klikken.

Het bovenstaande dialoogvenster za verschijnen.

De geselechte apparaatnaam worden weergegeven. Voer nu het wachtwoord in. (Het wachtwoord is te vinden op het label onderaan op het apparaat.) Klik op OK om het wachtwoord te bevestigen.

Er zal een bevestigingsvenster verschijnen als het wachtwoord juist is ingevoerd.

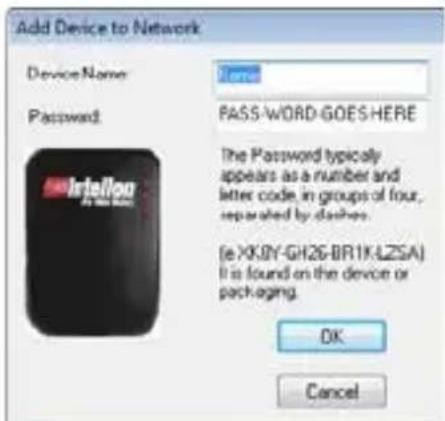

De toets Add dient om een extern apparaat aan uw netwerk toe te voegen dat Niet in de lijst in het onderste paneel staat vermeld. Bijvoorbeeld een apparaat dat momenteel tot een ander logisch netwerk behoort.

Wanneer u op Add klikt, verschijnt onderstaand dialoogvenster:

Voer nu zowel een apparaatnaam als het wachtwoord in (het wachtwoord is te vinden op het label onderaan op het apparaat).

ErZAe en bevestigingsvenster verschijnen als het wachtwoord juist is ingevoerd en het apparaat is gezonden.

• Quality: toont het kwaliteitsniveau van de verbinding:tussen de externe aansluiting en de aansluiting op uw computer.

• MAC Address: toont het MAC-adres van het apparatus.

Opmerking:

Het apparaat moet aanwezig zijn op de elektriciteitsleiding (ingeplugd) om bevestiging van het wachtwoord en toevoeging aan het netwerk möglich te make. Als het apparaat Niet kan worden gezonden, worden een waarschuwingsmelding gegeven.

De toets Scan dient om onmiddelijk te latent Zoeken maar PL-1085 - apparaten die met de computer zijn verbonden. Standaard voert het hulpprogramma om deaar seconden een scan uit, waarna het display worden bijgewerkt.

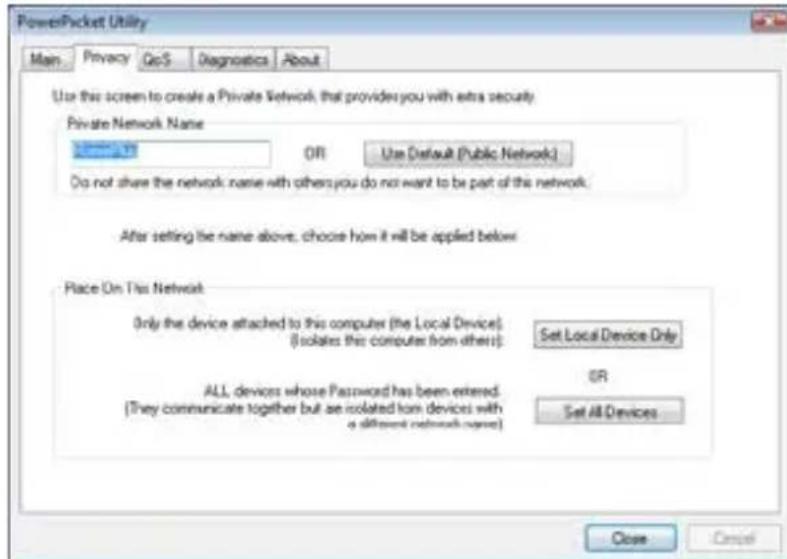

7.2 Privacy

Het dialoogschem Privacy dient voor het beheren van de beveiliging van het lokale netwerk. Alle PL-1085 - apparaten worden geleverd voor een standard logisch netwerk (netwerknaam). Dit is gewoonlijk "HomePlug". Het

dialoogscherm Privacy stelt u in staat om van het netwerk een privenetwerk te makes door de netwerknaam (het netwerkwachtwoord) van uw apparaten te wijzigen. U kunt het netwerkwachtwoord algijd terugzetten maar de standard (HomePlug) door op de toets Use Default te klikken.

De Private Network Name besteht uit 4 tot 24 alfanumerieke tekens, waar bij onsderscheid worden gemaatCUSen hoofdletters enkleine letters.

Opmerking:

Wanner u de netwerknaam wijzigt in ieis anders dan HomePlug worden het netwerktype op het hoofdschem weergegeven als "Private".

Klik op de toets Set Local Device Only om de netwerknaam (het netwerkwachtwoord) te wijzigen voor het lokale apparaat datrechtstreeks op de computer is aangesloten.

Nadat u dit hebts gedaan, zaal geen van de apparaten die voor die tijd werden weergegeven op het Main-paneel nog in staat zich om te communiceren met of te reageren op de computer.

Apparaten die erder waren ingesteld op hetzelfde logische netwerk (dezelfdenetworkknaam) zullen in de apparatenlijst verschijnen nadat deze optie is geselecteerd.

De toets Set All Devices dient om het logische netwerk voor alle weergegeven apparaten in het Main-panelel te wijzigen. U moet het wachtwoord van het apparaat hebben ingevoerd om het in te stellen voor het neue logische netwerk. Er zal een melding verschijnen om aan te given of deze actie succesvol was.

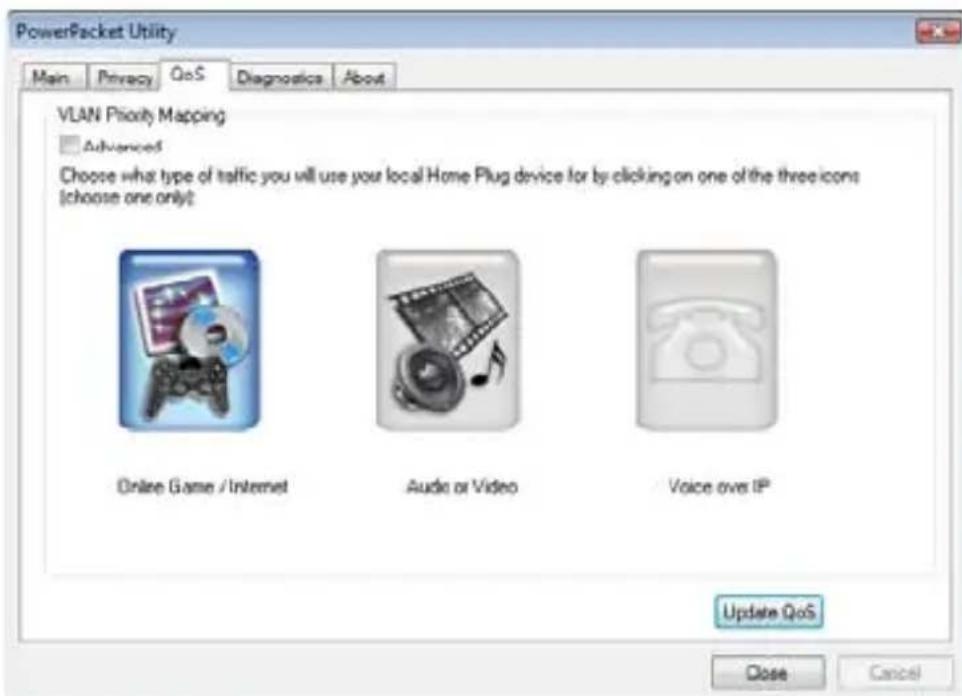

7.3 Kwaliteit van de dienst

Quality of service (Qos) stelt u in staat om te bepalen welke toepassing een gegardeerde prioriteit ten opzichte van andere toepassingen moet krijgen. Qos is nicht standard ingeschakeld.

Er zich drie typen Qos beschikbaar:

• Online Game/Internet: als het apparaat wordt aangesloten op een spelcomputer of een computer
  Audio or Video: als het apparaat worden gezruikt voor audio-/ videostreaming
  Voice over IP: als het apparaat wordt aangesloten op een IP-telefoon

Selecteer de relevante toepassing en klik op Update Qos om te instellenen toe te passen.

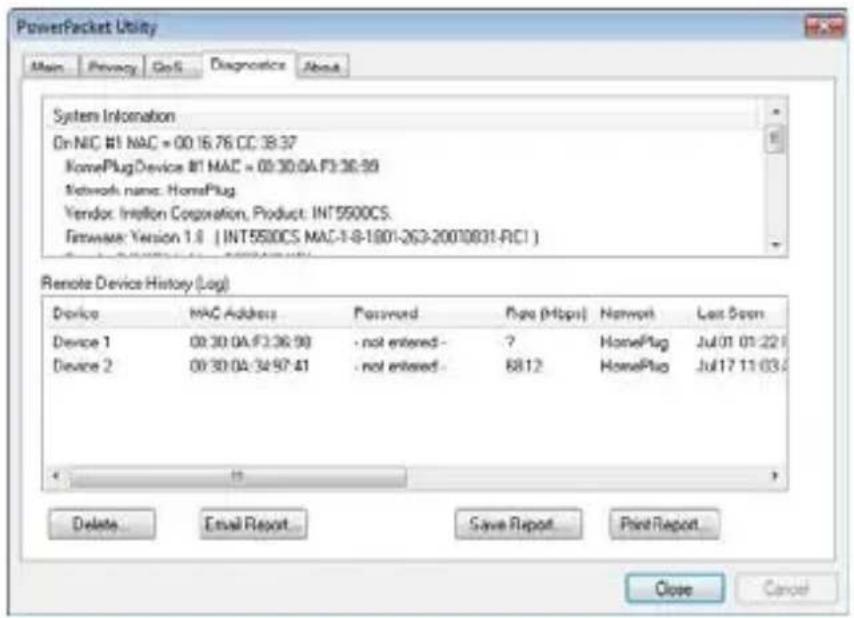

7.4 Scherm Diagnostics

Het scherm Diagnostics toont systeeminformatie en de geschiedenis van alle apparaten die zich gedetected.

Het bovenste paneel toont technische gegevens over de software en hardware op de hostcomputer die worden gezebruikt om via HomePlug te communicatoren. Het onderste paneel bevat de geschiedenis van alle externe apparaten die in de loop derijd op de computer zijn gedetecteerd.

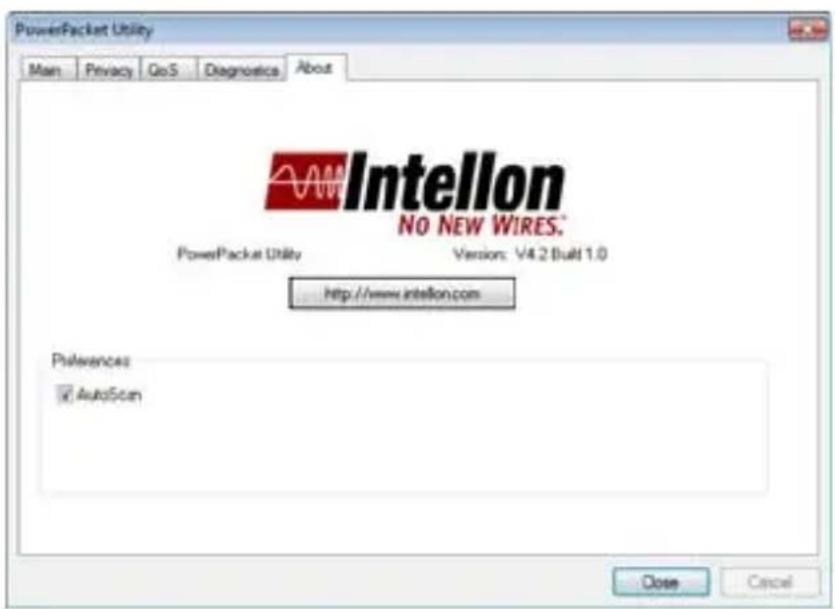

7.5 Scherm About

Het scherm About toont de softwareversie.

U kurz de functie Autoscan in- of uitschakelen door op het keuzevakje onder het kopje "Preferences" te klikken.

8 G a r a n t i e

8.1 Garantieperiode

Op de toestellen worden een garantie van 36 maanden verleend. De garantieperiode gaat in op de dag waarop het neue toestel worden gekocht. Er is geen garantie op standard of oplaadbare batterijen (type AA/AAA).

Kleine onderdelen of defecten die een verwaarloosbaar effect hebben op de werking of waarde van het toestel zichn nicht gedekt door de garantie. De garantie要去 worden bewezen door voorlegging van het originele aankoopbewijs of kopie waarop de datum van aankoop en het toesteltype staat.

8.2 Afwiekeling van garantieclaims

Een defect toestel moet, samen met een geldig aankoopbewijs en een ingevulde onderhoudskaart, worden teruggestuurd maar een erkende hersteldienst.

Als het toestelijdens de garantieperiode een defect vertoont, zal de hersteldienst eventuele defecten te wijten aan materiaal- of productiefouten gratis herstellen, door defecte toestellen of onderdelen van defecte toestellen ofwel te herstellen ofwel te verrangen. In het geval dat het toestel worden verrangen, kan de kleur en het model verschillend zijn van het oorspronkelijk gekochtete toestel.

De oorspronkelijke aankoopdatum is bepalend voor het begin van de garantieperiode. De garantieperiode worden nicht verlangd als het toestel worden verrangen of hersteld door de hersteldienst.

8.3 Garantiebeperkingen

Schade of defecten te wijten aan onoordeelkundig gebruik of bediening en schade te wijten aan het gebruik van nicht-originele onderdelen of accessoires worden Niet gedekt door de garantie.

De garantie dekt geen schade te wijten aan externe factoren, zoals bliksem, water en brand, noch enige transportschade.

Er kan geen garantie worden ingeroepen als het serienummer op het toestel is gewijzigd, verwijderd of onleesbaar gemaakt.

Garantieclaims zich ongeldig indien het toestel hersteld, gewijzigd of aangepast werk door de koper.

1 Introduction

NL Het toestel vernietigen (milieu)

Op het einde van de levenscylus van het product mag u dit product nicht bij het normale huishoudelijkke afval gooien, maar moet u het waar een inzamelpunt brengen voor de recyclage van elektrische en elektronische apparatuur. Dit worden aangeduid door het symbool op het product, in de handleiding en/of op de verpakking.

Sommige materialen van het product hunnen worden hergebruikt als u ze maar een inzamelpunt brengt. Door onderdelen of grondstoffen van gebruikte producten te hergebruiken, levert u een belangrijke bijdrage tot de bescherming van het milieu. Wend u tot uw lokale overheid voor meer informatie over de inzamelpunten in uw buurt.
