GEBRUIKSAANWIJZING PL1220 Esscom

NL De in deze handleiding beschreiben möglichkheden worden gepubliceerd onder voorbehoud van wijzigingen.

NL Het toestel voldoet aan de basiseisen van de R&TTE-richtlijn. Dit wordt bevestigd door de CE-markering.

Met deze Powerline stekkers PL-1220 kan je eenetwork verbinding makentussen je modem, PC, Settopbox, Spelconsole, ...

De PL-1220 stekkers zijn standard nicht verbonden. Volg de procedure beschreiben in hoofdstuk 6 om ze te verbinden.

Beperkingen

Onder optimale omstandigheden bedraagt de maximale kabelafstand:tussen twee Powerline apparaten 200 meter.

De kwaliteit van de verbinding worden echter beinvloed door:

• slechte kwaliteit van elektriciteitskabels
• zekeringen
• bliksem-/overspanningsbeveiligingen
• multifasespanning: sommige huizen worden voorzien van 3-fasespanning. De kwaliteit van de Powerline verbinding zal dramatisch afnemen wanner de apparaten op verschillende fasen worden aangesloten. In sommige geallen zal er helemaal geen communicatie möglichelijk zijn!
• Sommige elektrische apparaten, zoals magnetrons, stofzuigers,oudere laders voor laptops/mobiele telefoons, hunnen tijdens het gebruik ruis op het elektriciteitsnet veroorzaken.

2 C E - m a r k e r i n g

De CE-markering op het toestel, de handleiding en de verpakking geeft aan dat het toestel voldoet aan de basiseisen van de R&TTE-richtlijn 1995/5/EG.

3 Veiligheidsinstructies

Voor uw eigeneiligkeit dient u alle waarschuwingen en instructies te lezen en op te volgen.

• Open het apparaat Niet. Door het openen of verwijderen van de behuizing kunt u worden bloatgesteld aan gevaarlijke hoogspanningspunten en andere gezaren. Servicewerkzaamheden aan het apparaat mogenuitsluitend worden uitgevoerd door bevoegt onderhoudspersoneel. Neem contact op met uw leverancier voor meer informatie.
• Gebruik het apparaat Nietijdens een onweersbui. Er bestaat gevaar op elektrische schokken als gevolg van blikseminslag.
• Stel het apparaat Niet bloot aan stof of agressieve vloeistoffen.
• Gebruik dit product Niet in de buurt van waterbronnen.
  Zorg dat u de kabels op de juiste poorten aansluit.
• Bedek de ventilatiegaten op het apparaat Niet.

PL-1220

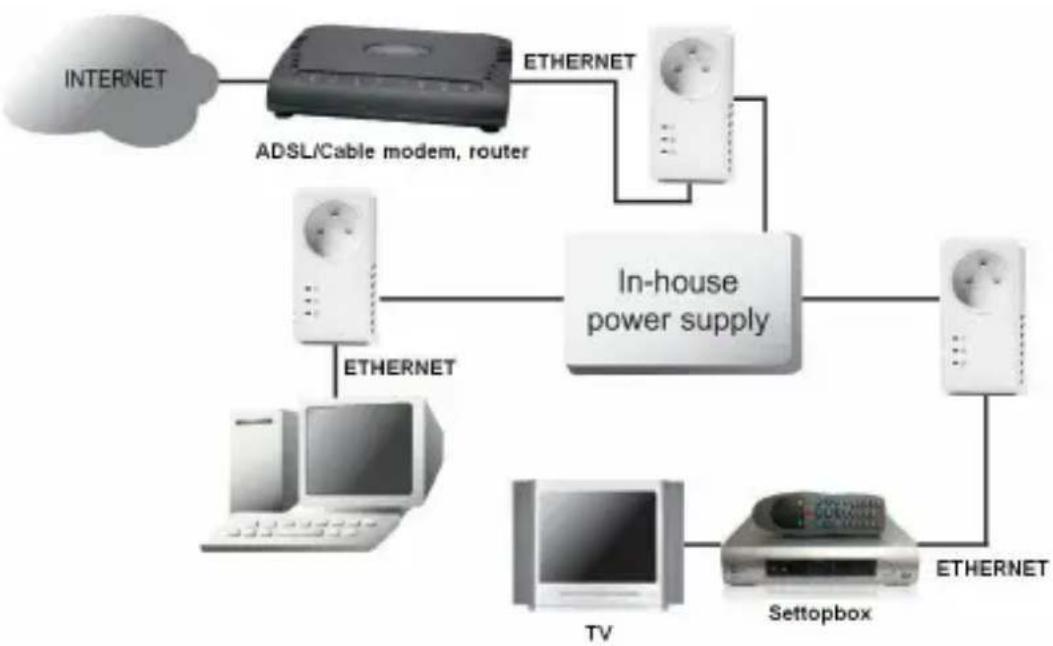

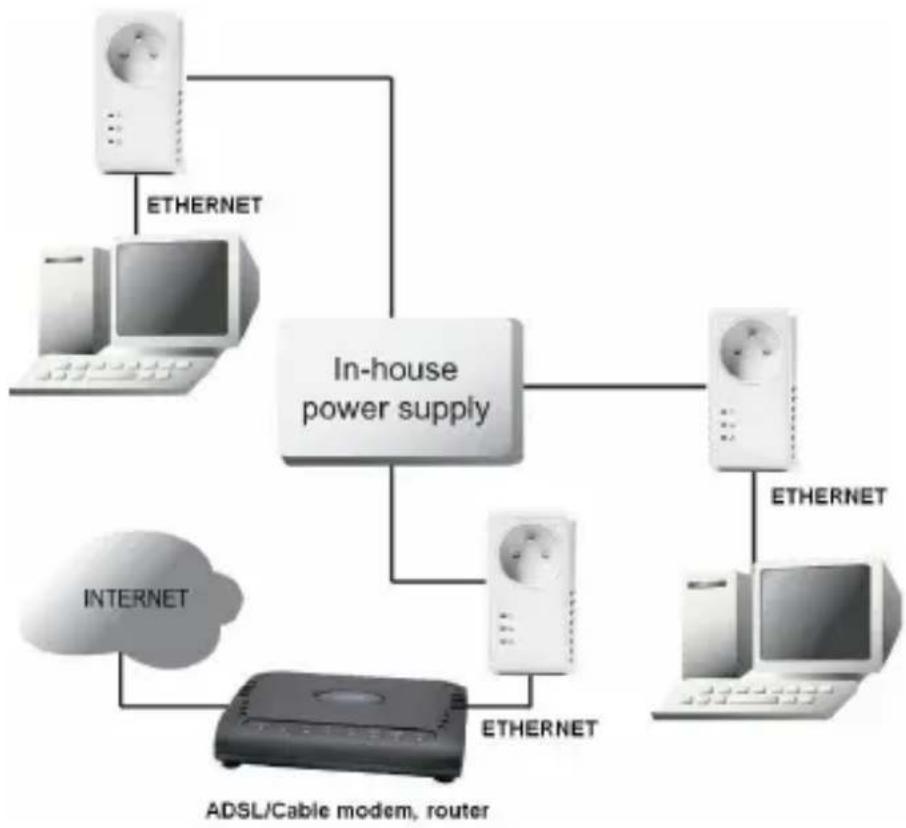

4 Veelgebruekte toepassingen

5 Omschrijving

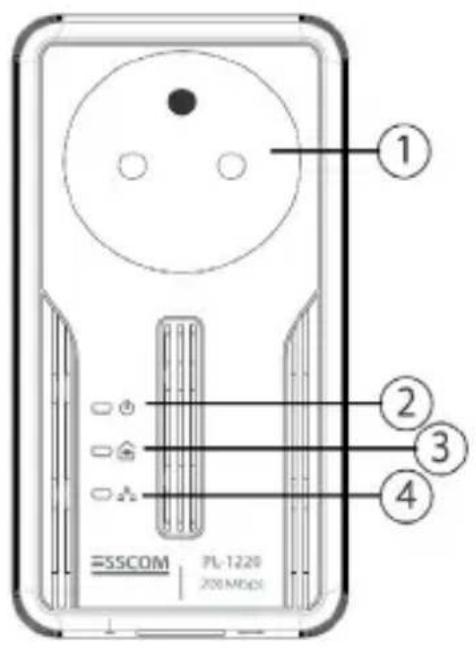

① Doorvoer stopcontact

-Hier kan je toestellen zoals een modem, PC, Settopbox, spelconsole, TV,... inpluggen om te voorzien van stroom.

② Voedings-LED:

-Aan:normale Werking
- Knipperen (0,5 seconde aan/0,5 seconde UIT): in verbindingsmodus
- Traag knipperen (4 seconde aan/11 seconden uit): in stand-bymodus (energiespaarfunctie)

③ Powerline-LED:

Geeft de kwaliteit waar van de verbinding met andere Powerline stekkers.

Groen: uitstekende kwaliteit
Oranje: goede kwaliteit
- Rood: slechte kwaliteit De LED knippertijdens de gegevensoverdracht.

④ Ethernet-LED:

Aan: succesvolle verbinding met een andere toestel via een Ethernet-kabel. De LED knippertijdens de gevevensoverdracht.

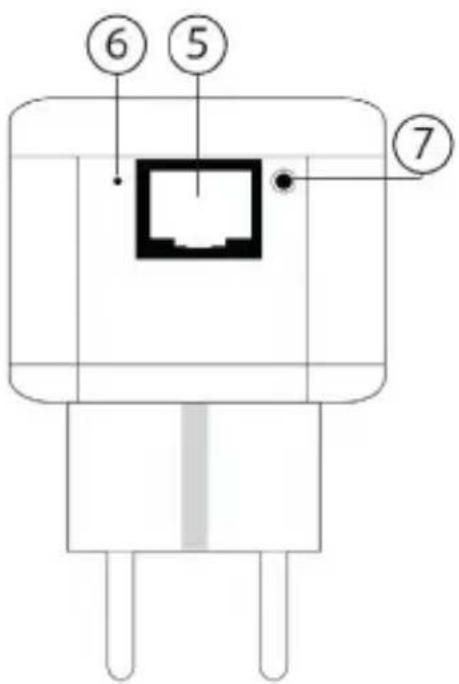

⑤ Ethernet-verbinding (RJ45):

Voor de verbinding met een extern toestel via een Ethernet-kabel.

• Druk deze reset-knop in met bijvoorbeeld een paper-clip gedurende 3 seconden om de Powerline volledig te resetten.

Na deze reset zal het standardwachtwoord "HomePlugAV" ingeladen worden.

⑦ Knop voor reset/eenvoudige verbinding

• Druk gedurende 2 seconden om de verbindingssequentie te starten.
• Druk gedurende 12 seconden om de fabrieksinstellungen te herstellen. Hierbij worden het netwerk wachtwoord volledig gewist.

De Powerline-stekker schakelt over op de stand-bymodus (energiespaarfunctie) wanner hij gedurende 15 minutes nicht via een Ethernet-kabel op een toestel is aangesloten.

6 De PL-1220 -stekkers verbinden

De PL-1220 -stekkers zich standardniet verbonden.

Volg de onderstaande procedure om ze met mekaar te verbinden:

1. Steek alle Powerlines in het stopcontact.

De gemakkelijke manier is om ze naast elkaar indezelfde ruimte in te steken.Zodra ze met succes zich verbonden, kunt u ze op de gewenste plaats installereren.

1. Druk gedurende twee seconden op de toets (reset/eenvoudige verbinding) van de eerste Powerline-stekker.

De voedings-LED za traag knipperen (0,5 seconde aan / 0,5 seconde UIT).

1. Druk binnen de twee minuten gedurende twee seconden op de toets van de tweede stekker. De verbindingssequentie start.

Er zal een willekeurig wachtwoord uitgewisseld worden:tussen de Powerlines.

Wanner de verbinding is voltooid, starten beiden stekkers opnieuw op en gaan de Powerline- LED's op beiden stekkers aan.

Druk gedurende minstens 12 seconden op de toets voor reset/eenvoudige verbinding om de fabrieksinstelleningen van de PL-1220 te herstellen. In de fabrieksinstelleningen要去 de PL-1220 stekker opnieuw worden verbonden!

7 Een extra PL-1220 toevoegen

Je kan een Powerline network make tot maximaal ache! Powerlines. Indien je reeds twee Powerlines in werkung heb, kan je er nog maximum zestoevoegen.

Volg de onderstaande procedure om een Powerline toe te voegen:

1. Steek de extra Powerline in het stopcontact.

2. Druk gedurende twee seconden op de toets van een van de Powerline stekkers die reeds in werking is. Het aan/uit-lampje za traag knipperen (0,5 seconde aan / 0,5 seconde UIT).

3. Druk binnen de twee minuten gedurende twee seconden op de toets van de extra Powerline stekker.

De verbindsssequentie start.

Wanner de verbinding is voltooid, starten de stekkers opnieuw op en gaan de Powerline-LED's op beiden stekkers aan.

Alvorens de nouvelle Powerline toe te voegen is het aan te raden om het network wachtwoord van deze stekker te wissen door de knop "reset/eenvoudige verbinding" gedurende 12 seconden in te drukken.

Een Powerline die reeds werden gebrukt in een ander network zar nog steeds een network wachtwoord hebben waardoor het verbindingsmechanisme met de knop "reset/eenvoudige verbinding" zich zal werken.

PL-1220

De Powerline stekkers können ook geconfigureerd worden via de meegeleverde PC software.

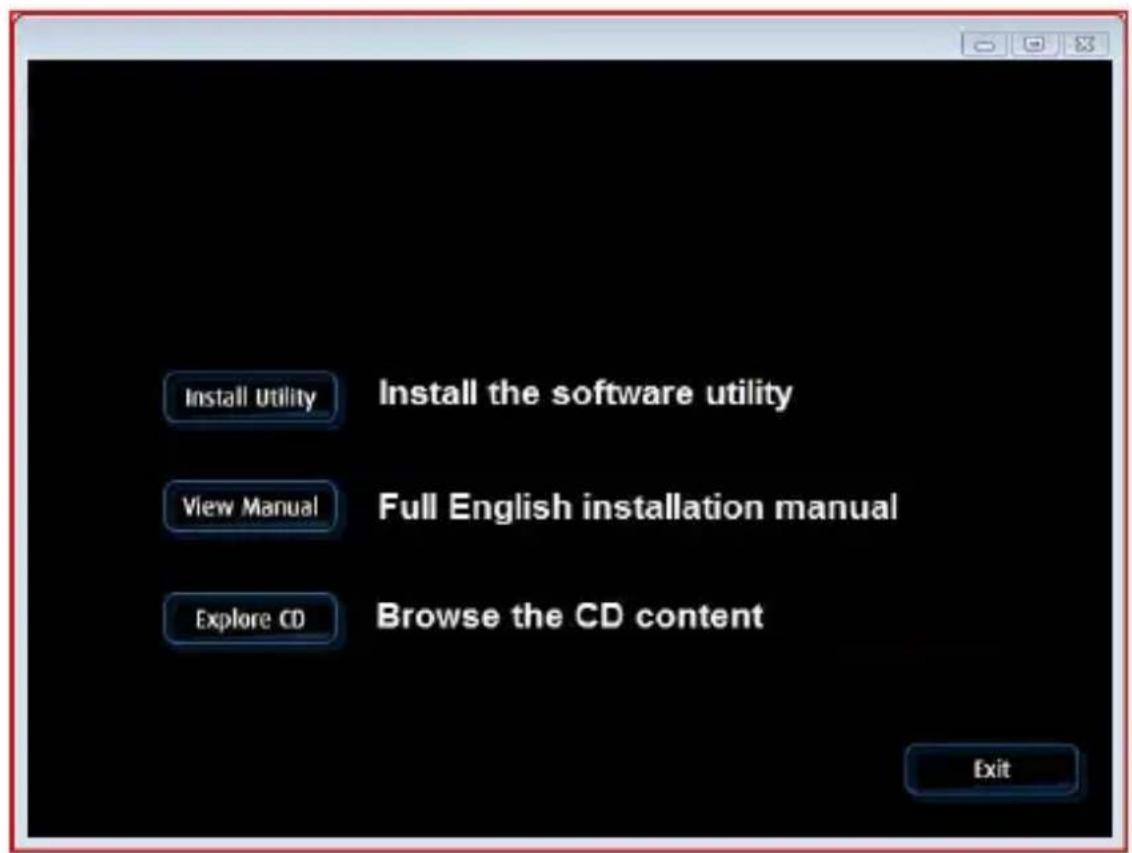

1. Zet de computer aan. Plaats de CD in het CD-romstation. Het CD-menu worden automatisch gestart.

Klik op "Install Utility".

Als het menu nicht automatisch start,kest u het bestand "install.exe" op de CD opzoekeken en uitvoeren.

1. De InstallShield Wizard zal automatisch starten.

Volg de instructies om de software te installeren.

1. Na een succesvolle installment zu er een pictogram op uw bureaublad versuschijnen :

"HomePlugAV v4.2"

9 Configuratie

Om het hulpprogramma te starten, dubbelklikt u op het pictogram "HomePlugAV v4.2" op uw bureaublad.:

PL-1220

9.1 Home

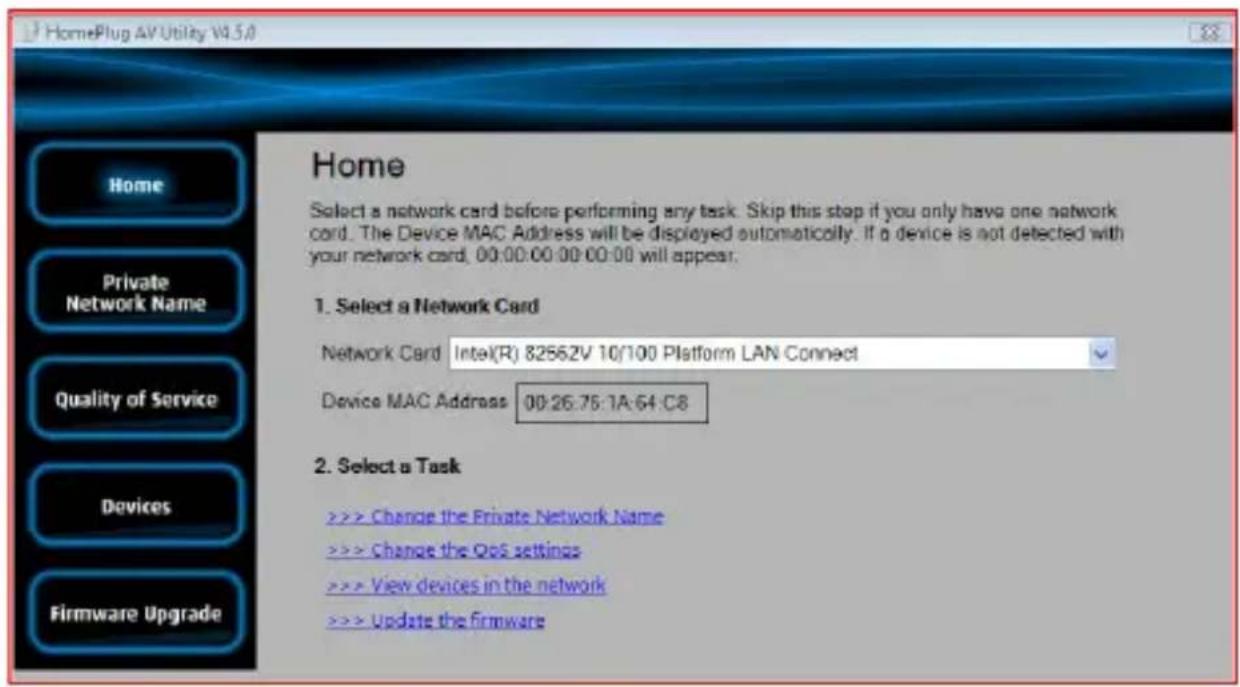

Het scherm "Home" zal het MAC-adres tonen van de Powerline-stekker die op uw computer is aangesloten (via een netwerkkabel).

Het MAC-adres van de Powerline-stekker is ook te vinden op het etiket onderaan op het toestel.

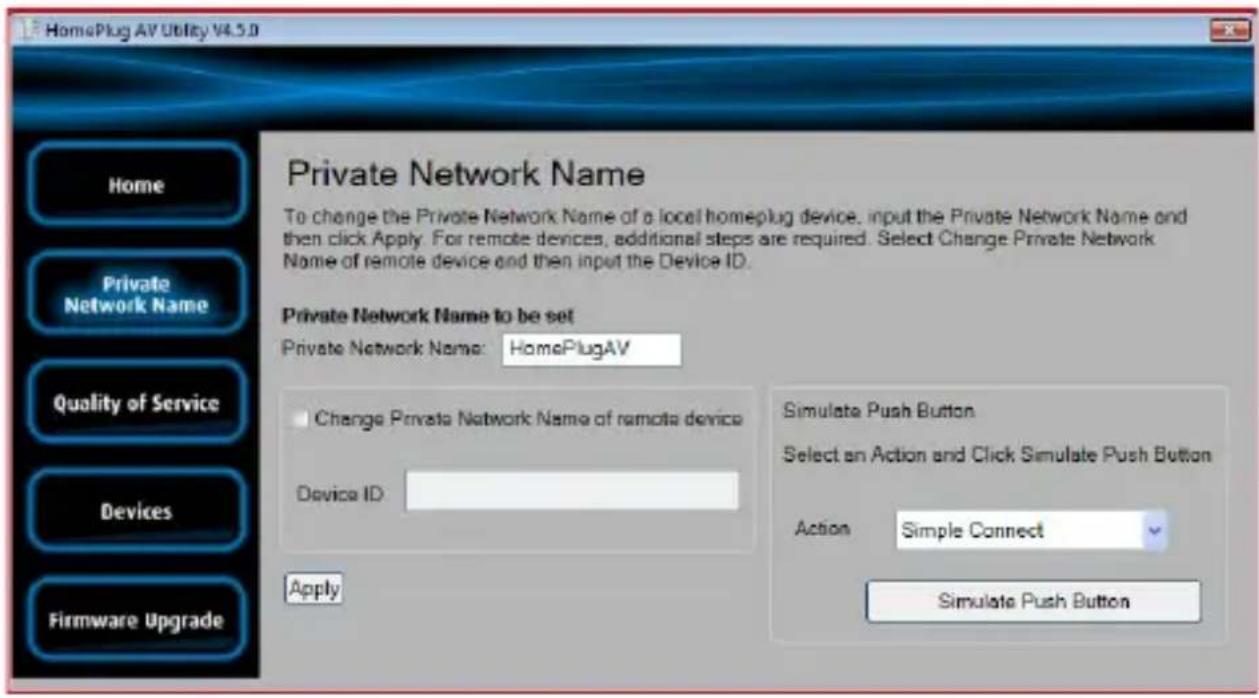

9.2 Private Network Name

Via het scherm "Private Network Name"kest u het wachtwoord van de Powerlines wijzigen.

U kunt het wachtwoord (Private Network Name) van uw eigengrivénetworke invoeren.

Nadat u op de toets "Apply" hebt geklikt, za het wachtwoord worden verzonden maar de Powerline stekker die op uw computer is aangesloten.

Zorg dat de netwerknaam (wachtwoord)uit minstens 8 tekens bestaat!

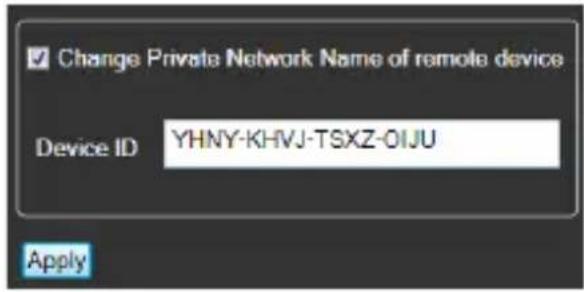

External, nicht op uw computer aangesloten, Powerlines können worden geconfigureerd door het Device ID van de Powerline in te voeren. Dit "Device ID" (apparaatwachtwoord) is te vinden op het etiket onderaan op de Powerline-stekker.

Zorg dat de externe Powerline-stekker is aangesloten op een stopcontact voordat u op de toets "Apply" klikt.

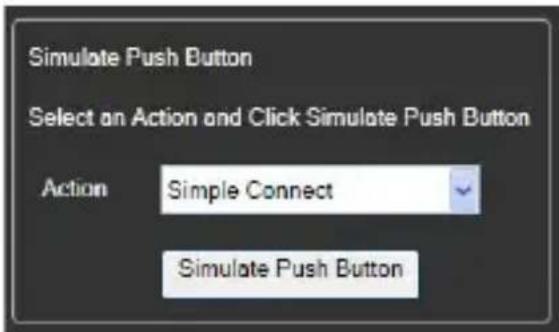

Via "Simulate Push Button" optie können volgende acties ondernomen worden :

• Simple Connect : Activeer het verbinbingsmechanisme.
• NMK Randomize: Via deze functie worden een willekeurig wachtwoord ingeladen in de Powerline stekker. Na deze actie zal de verbinding met de andere Powerlines verbroken worden.
• AVLN Status : Geeft de verbindsstatus waar:tussen de Powerline stekker en het PC-hulpprogramma (Utility).

Bovenstaande functies worden geactiveerd door op "Simulate Push Button" te klikken.

9.3 Devices

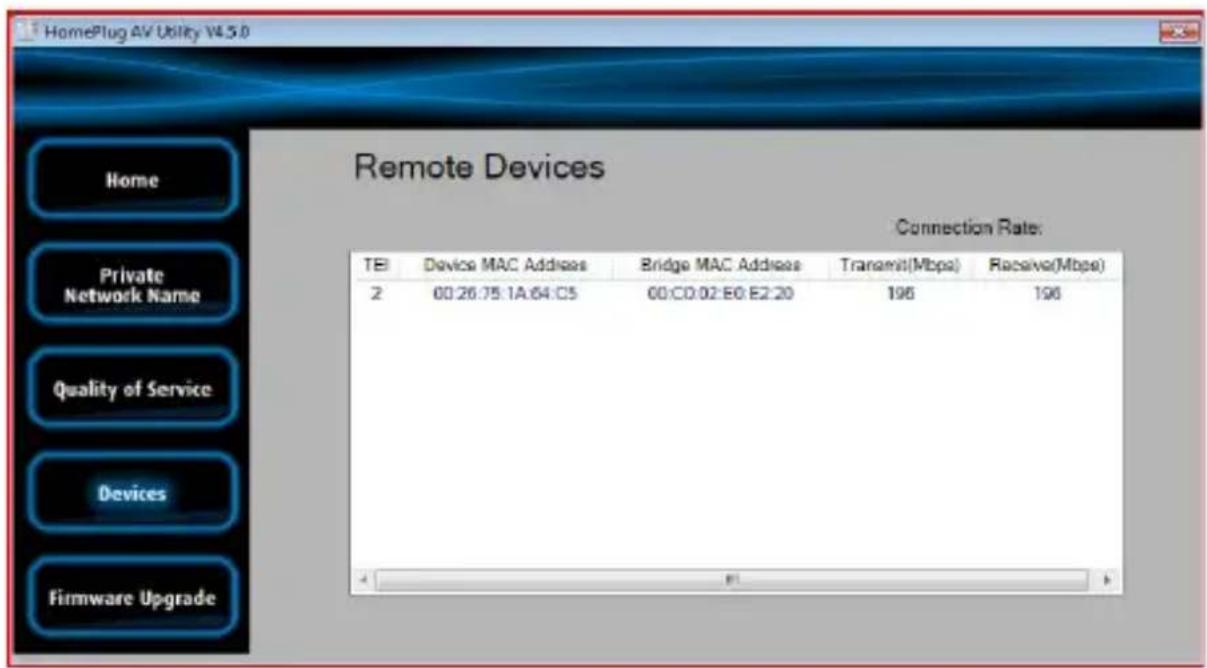

Het scherm "Devices" toont alle externe Powerline-stekkers die met succes zich verbonden met de Powerline die op uw computer is aangesloten.

Behalve het MAC-adres van de externe Powerline zal ook de kwaliteit van de zend- en ontvangstverbinding worden getoond.

• Fysieke snelheid hoger dan 30 Mbps? De Powerline-LED za groen+zijn.
  Fysieke snelheid tussen 15 en 30 Mbps? De Powerline-LED za oranje+zijn.
• Fysieke snugelid lager dan 15 Mbps? De Powerline-LED za rood+zijn.

PL-1220

Via het scherm "Quality Of Service" kan aangegeven worden welt type toestel/toepassing met de Powerline stekker werk verbonden. Hierdoor kan prioriteit gegeven worden aan dataverkeer van volgende types : Online Gaming/Internet, Audio/Video en Voice Over IP.

Standaard staat denen functie uitgeschakeld.

1. Vink "Enable QoS" aan.
2. Selecteer één van de drie types, bv. "Voice Over IP"
3. Klik "Apply" om te bevestigen.

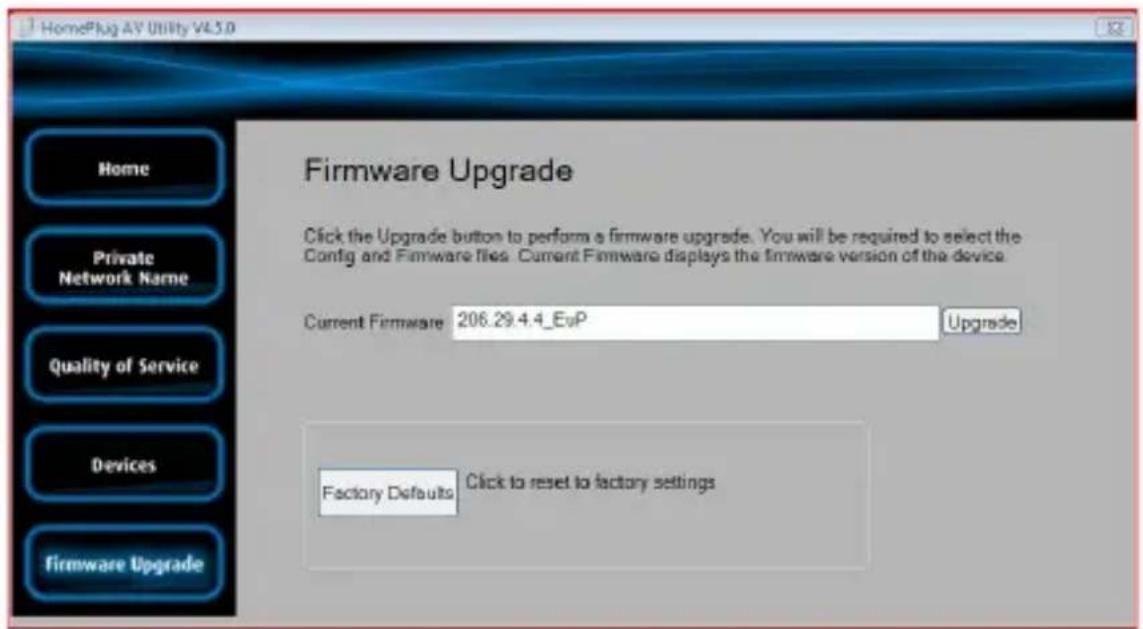

9.5 Firmware update

Indien er een neue firmware beschikbaar is kan deze via de website www.esscom.be gedownload worden.

1. Download de bestanden en plaats ze in een map op de computer.
2. Klik "Update" en volg de instructies.

Via "Factory Default" kan de Powerline stekker volledig gereset worden. Deze actie geeft hetzelfde resultaat als op de reset-knop te drukken met bijvoorbeeld een paper-clip gedurende 3 seconden.

Naythe reset zal het standardwachtwoord "HomePlugAV" ingeladen worden.

10 Garantie

10.1 Garantieperiode

Op de toestellen worden een garantie van 36 maanden verleend. De garantieperiode gaat in op de dag waarop het neue toestel worden gekocht. Er is geen garantie op standard of oplaadbare batterijen (type AA/AAA).

Kleine onderdelen of defecten die een verwaarloosbaar effect hebben op de werkung of waarde van het toestel zichniet gedekt door de garantie. De garantie moet worden bewezen door voorlegging van het originele aankoopbewijs of kopie waarop de datum van aankoop en het toesteltype staat.

10.2 Afwikkeling van garantieclaims

Een defect toestel moet, samen met een geldig aankoopbewijs worden teruggestuurd maar een erkende hersteldienst.

Als het toestelijdens de garantieperiode een defect vertoont, zal de hersteldienst eventuele defecten te wijten aan materiaal- of productiefouten gratis herstellen, door defecte toestellen of onderdelen van defecte toestellen ofwel te herstellen ofwel te verrangen. In het geval dat het toestel worden verrangen, kan de kleur en het model verschillend zijn van het oorspronkelijk gekochtete toestel.

De oorspronkelijke aankoopdatum is bepalend voor het begin van de garantieperiode. De garantieperiode worden nicht verlangd als het toestel worden verrangen of hersteld door de hersteldienst.

10.3 Garantiebeperkingen

Schade of defecten te wijten aan onoordeelkundig gebruik of bediening en schade te wijten aan het gebruik van Niet-originele onderdelen of accessoires worden nicht gedekt door de garantie.

De garantie dekt geen schade te wijten aan externe factoren, zoals bliksem, water en brand, noch enige transportschade.

Er kan geen garantie worden ingeroepen als het serienummer op het toestel is gewijzigd, verwijderd of onleesbaar gemaakt.

Garantieclaims zich ongeldig indien het toestel hersteld, gewijzigd of aangepast werk door de koper.

1 Introduction

NL Het toestel vernietigen (milieu)

Op het einde van de levenscylus van het product mag u dit product nicht bij het normale huishoudelijkke afval gooien, maar要去 u het waar een inzamelpunt brengen voor de recyclage van elektrische en elektronische apparatuur. Dit wordt aangeduid door het symbool op het product, in de handleiding en/of op de verpakking.

Sommige materialen van het product hunnen worden hergebruikt als u ze maar een inzamelpunt brengt. Door onderdelen of grondstoffen van gebruikte producten te hergebruiken, levert u een belangrijke bijdrage tot de bescherming van het milieu. Wend u tot uw lokale overheid voor meer informatatie over de inzamelpunten in uw buurt.
