GEBRUIKSAANWIJZING PABS 20Li B2 PARKSIDE

4. Gebruik en behandeling van het elektrische gereedschap .........................39

5. Gebruik en behandeling van het accugereedschap .............................. 39

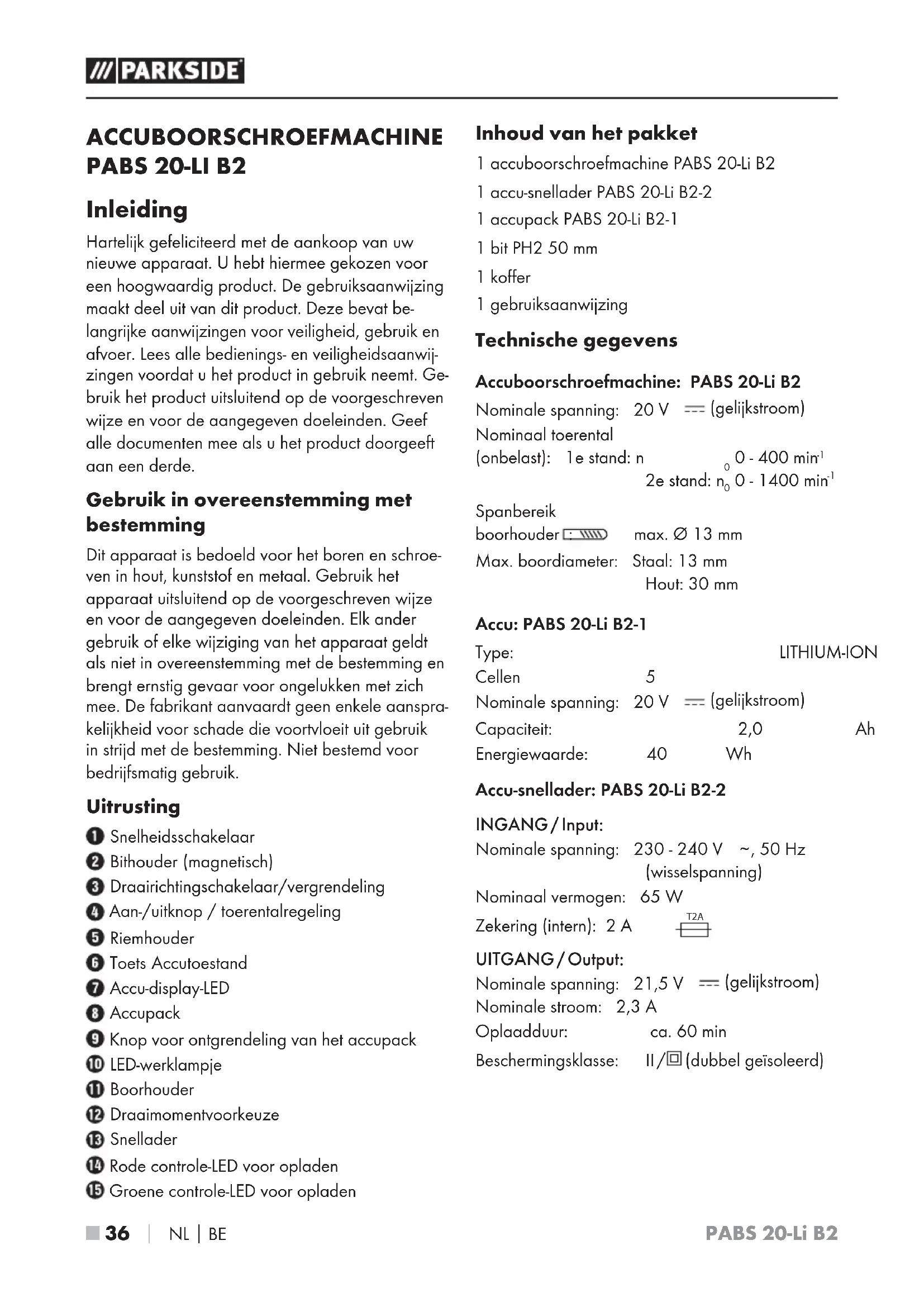

Inleiding Hartelijk gefeliciteerd met de aankoop van uw nieuwe apparaat. U hebt hiermee gekozen voor een hoogwaardig product. De gebruiksaanwijzing maakt deel uit van dit product. Deze bevat be- langrijke aanwijzingen voor veiligheid, gebruik en afvoer. Lees alle bedienings- en veiligheidsaanwij- zingen voordat u het product in gebruik neemt. Ge- bruik het product uitsluitend op de voorgeschreven wijze en voor de aangegeven doeleinden. Geef alle documenten mee als u het product doorgeeft aan een derde. Gebruik in overeenstemming met bestemming Dit apparaat is bedoeld voor het boren en schroe- ven in hout, kunststof en metaal. Gebruik het apparaat uitsluitend op de voorgeschreven wijze en voor de aangegeven doeleinden. Elk ander gebruik of elke wijziging van het apparaat geldt als niet in overeenstemming met de bestemming en brengt ernstig gevaar voor ongelukken met zich mee. De fabrikant aanvaardt geen enkele aanspra- kelijkheid voor schade die voortvloeit uit gebruik in strijd met de bestemming. Niet bestemd voor bedrijfsmatig gebruik. Uitrusting Snelheidsschakelaar Bithouder (magnetisch) Draairichtingschakelaar/vergrendeling Aan-/uitknop / toerentalregeling Riemhouder Toets Accutoestand Accu-display-LED Accupack Knop voor ontgrendeling van het accupack LED-werklampje Boorhouder Draaimomentvoorkeuze Snellader Rode controle-LED voor opladen Groene controle-LED voor opladen Inhoud van het pakket 1 accuboorschroefmachine PABS 20-Li B2 1 accu-snellader PABS 20-Li B2-2 1 accupack PABS 20-Li B2-1 1 bit PH2 50 mm 1 koffer 1 gebruiksaanwijzing Technische gegevens Accuboorschroefmachine: PABS 20-Li B2 Nominale spanning: 20 V (gelijkstroom) Nominaal toerental (onbelast): 1e stand: n

, 50 Hz (wisselspanning) Nominaal vermogen: 65 W Zekering (intern): 2 A T2A UITGANG / Output: Nominale spanning: 21,5 V (gelijkstroom) Nominale stroom: 2,3 A Oplaadduur: ca. 60 min Beschermingsklasse: II / (dubbel geïsoleerd)PABS 20-Li B2

 37 ■ Geluidsemissiewaarde: Gemeten waarde voor geluid vastgesteld conform EN 60745. Het A-gewogen geluidsniveau van het elektrische gereedschap bedraagt typisch: Geluidsdrukniveau: L

= 3 dB (A) Trillingsemissiewaarde: Totale trillingswaarde (vectorsom van drie richtingen) bepaald conform EN60745: Schroeven: Trillingsemissiewaarde

Boren in metaal: Trillingsemissiewaarde

OPMERKING ► Het in deze gebruiksaanwijzing vermelde trillingsniveau is gemeten conform een genor- meerde meetprocedure en kan worden ge- bruikt voor apparaatvergelijking. De vermel- de trillingsemissiewaarde kan ook gebruikt worden voor een voorlopige beoordeling van de blootstelling. WAARSCHUWING! ► Het trillingsniveau verandert afhankelijk van het gebruik van het elektrische gereedschap en kan in bepaalde gevallen hoger zijn dan de in deze gebruiksaanwijzing aangegeven waarde. De trillingsbelasting kan worden onderschat wanneer het elektrische gereed- schap regelmatig op een dergelijke manier wordt gebruikt. Probeer de belasting door trillingen zo klein mogelijk te houden. U kunt bijvoorbeeld handschoenen dragen tijdens het gebruik van het gereedschap en slechts beperkte tijd met het gereedschap werken om de trillingsbelasting te reduceren. Daarbij dient u rekening te houden met alle aspecten van de bedrijfscyclus (bijvoorbeeld perioden waarin het gereedschap is uitgeschakeld en perioden waarin het gereedschap weliswaar is ingeschakeld, maar niet wordt belast). Algemene veiligheids- voorschriften voor elek- trische gereedschappen WAARSCHUWING! ► Lees alle veiligheidsinstructies en aanwijzingen. Het niet naleven van de veiligheidsvoorschrif- ten en aanwijzingen kan elektrische schok- ken, brand en/of ernstig letsel veroorzaken. Bewaar alle veiligheidsvoorschriften en aan- wijzingen voor toekomstig gebruik. De in de veiligheidsinstructies gebruikte term “elek- trisch gereedschap” heeft betrekking op elektrische gereedschappen die op netvoeding werken (met snoer) en op elektrische gereedschappen die op accu's werken (zonder snoer).

1. Veiligheid op de werkplek

a) Houd uw werkomgeving schoon en goed verlicht. Wanorde en een niet verlichte werkom- geving kunnen leiden tot ongelukken. b) Werk met het elektrische gereedschap niet in explosiegevaarlijke omgevingen waarin zich brandbare vloeistoffen, gassen of stoffen be- vinden. Elektrisch gereedschap geeft vonken af die stof of dampen kunnen doen ontvlammen.PABS 20-Li B2 ■ 38 

c) Houd kinderen en andere personen uit de buurt tijdens het gebruik van het elektrische gereedschap. Als u afgeleid raakt, zou u de controle over het apparaat kunnen verliezen.

2. Elektrische veiligheid

a) De stekker van het elektrische gereedschap moet in het stopcontact passen. De stekker mag op geen enkele wijze worden veranderd. Gebruik geen verloopstekker in combinatie met geaarde elektrische gereedschappen. On- veranderde stekkers en passende stopcontacten verminderen het risico op elektrische schokken. b) Voorkom lichamelijk contact met geaarde oppervlakken, zoals buizen, verwarmingen, fornuizen en koelkasten. Er bestaat een ver- hoogd risico op elektrische schokken als uw lichaam geaard is. c) Houd elektrisch gereedschap uit de buurt van regen of vocht. Als er water in een elektrisch apparaat binnendringt, bestaat er een verhoog- de kans op een elektrische schok. d) Gebruik het snoer niet voor een ander doel, bijvoorbeeld om het elektrische gereedschap te dragen, op te hangen of om de stekker uit het stopcontact te trekken. Houd het snoer uit de buurt van hitte, olie, scherpe randen of bewegende onderdelen. Beschadigde of verwarde snoeren verhogen de kans op een elektrische schok. e) Gebruik bij het werken met elektrisch gereed- schap buitenshuis alleen verlengsnoeren die zijn goedgekeurd voor gebruik buitenshuis. Het gebruik van een verlengsnoer dat geschikt is voor gebruik buitenshuis, vermindert het risico op een elektrische schok. f) Gebruik een aardlekschakelaar als het ge- bruik van het elektrische gereedschap in een vochtige omgeving onvermijdelijk is. Het ge- bruik van een aardlekschakelaar vermindert het risico op een elektrische schok.

3. Veiligheid van personen

a) Wees altijd alert, let op wat u doet en ge- bruik uw gezond verstand bij het gebruik van elektrisch gereedschap. Gebruik geen elek- trisch gereedschap als u moe bent of onder invloed bent van drugs, alcohol of medicij- nen. Een moment van onoplettendheid kan bij het gebruik van het elektrische gereedschap al tot ernstig letsel leiden. b) Draag persoonlijke beschermingsmiddelen en altijd een veiligheidsbril. Het dragen van persoonlijke beschermingsmiddelen zoals een stofmasker, antislip-veiligheidsschoenen, veilig- heidshelm of gehoorbescherming, al naar ge- lang het type en het gebruik van het elektrische gereedschap, vermindert het risico op letsel. c) Voorkom onbedoelde inschakeling. Zorg ervoor dat het elektrische gereedschap is uit- geschakeld voordat u het aansluit op de net- voeding en/of de accu, het optilt of draagt. Als u bij het dragen van het elektrische gereed- schap uw vinger op de aan-/uitknop houdt of het apparaat al ingeschakeld op de netvoeding aansluit, kan dit tot ongelukken leiden. d) Verwijder het afstelgereedschap of de sleutel voordat u het elektrische gereedschap aan- zet. Gereedschap of een sleutel die zich in een draaiend onderdeel van het apparaat bevindt, kan letsel tot gevolg hebben. e) Voorkom een abnormale lichaamshouding. Zorg dat u stevig staat en bewaar altijd uw evenwicht. Daardoor kunt u het elektrische gereedschap in onverwachte situaties beter controleren. f) Draag geschikte kleding. Draag geen wijde kleding of sieraden. Houd haar, kleding en handschoenen ver van bewegende onder- delen. Los zittende kleding, sieraden of haren kunnen door bewegende onderdelen gegrepen worden. g) Als stofafzuigings- en opvangvoorzieningen kunnen worden bevestigd, zorg er dan voor dat deze zijn aangesloten en correct worden gebruikt. Het gebruik van een stofafzuiging kan risico's door stof beperken.PABS 20-Li B2

4. Gebruik en behandeling van het

elektrische gereedschap a) Voorkom overbelasting van het apparaat. Gebruik voor uw werkzaamheden het daar- voor bedoelde elektrisch gereedschap. Met een passend elektrisch apparaat werkt u beter en veiliger in het aangegeven vermogensbereik. b) Gebruik geen elektrisch gereedschap waarvan de aan-/uitknop defect is. Elektrisch gereed- schap dat niet meer aan- of uitgezet kan worden, is gevaarlijk en moet gerepareerd worden. c) Haal de stekker uit het stopcontact of verwij- der de accu, voordat u instellingen aan het apparaat verricht, accessoires verwisselt of het apparaat weglegt. Deze voorzorgsmaat- regel voorkomt dat het elektrische gereedschap onbedoeld kan worden gestart. d) Berg elektrisch gereedschap buiten het bereik van kinderen op als het niet in gebruik is. Zorg ervoor dat het apparaat niet wordt gebruikt door personen die hiermee niet vertrouwd zijn of die deze instructies niet hebben gele- zen. Elektrisch gereedschap is gevaarlijk als het door onervaren personen worden gebruikt. e) Onderhoud elektrisch gereedschap zorgvul- dig. Controleer of bewegende onderdelen naar behoren werken en niet klemmen, en of er geen onderdelen gebroken of zodanig beschadigd zijn dat daardoor de werking van het elektrische gereedschap nadelig wordt beïnvloed. Laat beschadigde onderde- len vóór de ingebruikname van het apparaat repareren. Veel ongelukken zijn het gevolg van slecht onderhoud van elektrisch gereedschap. f) Houd zagen scherp en schoon. Met zorg onderhouden zagen met scherpe zaagvlakken lopen minder vaak vast en zijn gemakkelijker te sturen. g) Gebruik elektrisch gereedschap, toebehoren, hulpstukken en dergelijke in overeenstem- ming met deze instructies. Houd daarbij re- kening met de werkomstandigheden en de te verrichten werkzaamheden. Het gebruik van elektrisch gereedschap voor andere doeleinden dan de beoogde toepassingen kan tot gevaar- lijke situaties leiden.

5. Gebruik en behandeling van het

accugereedschap a) Laad de accu uitsluitend op met een oplader die door de fabrikant wordt aanbevolen. Er bestaat brandgevaar als een oplader die voor een bepaald type accu's bestemd is, voor an- dere accu's wordt gebruikt. b) Gebruik alleen de daarvoor bestemde accu's in de elektrische apparaten. Het gebruik van andere accu's kan tot verwondingen en brand- gevaar leiden. c) Houd een niet-gebruikte accu uit de buurt van nietjes, munten, sleutels, spijkers, schroeven of andere kleine metalen voorwerpen die een overbrugging van de contacten kunnen ver- oorzaken. Kortsluiting tussen de accucontacten kan verbrandingen of brand tot gevolg hebben. d) Bij onjuist gebruik kan er vloeistof uit de accu lekken. Vermijd contact met accuvloeistof. Spoel bij onbedoeld contact met accuvloei- stof de vloeistof weg met water. Raadpleeg bovendien een arts als er accuvloeistof in de ogen komt. Lekkende accuvloeistof kan leiden tot huidirritatie en brandwonden. VOORZICHTIG! EXPLOSIEGEVAAR! Laad niet-oplaadbare accu's nooit op. Bescherm de accu tegen hitte, bijv. ook tegen continu zonlicht, vuur, water en vocht. Er bestaat explosiegevaar.

a) Laat uw elektrisch gereedschap alleen door gekwalificeerde vakmensen en uitsluitend met originele vervangingsonderdelen repareren. Op die manier blijft de veiligheid van het elektri- sche gereedschap gewaarborgd.PABS 20-Li B2 ■ 40 

Veiligheidsvoorschriften voor schroefboormachines WAARSCHUWING! ■ Pak het gereedschap alleen vast aan de geïsoleerde greepvlakken wanneer u werk- zaamheden uitvoert waarbij de schroef of het gebruikte gereedschap met verborgen elektriciteitsleidingen in aanraking kan komen. Bij contact tussen een schroef of het gebruikte gereedschap en een leiding waar spanning op staat, kunnen ook metalen on- derdelen van het apparaat onder spanning komen te staan, met een elektrische schok tot gevolg. Veiligheidsvoorschriften voor opladers ■ Dit apparaat mag worden gebruikt door kinderen vanaf 8jaar en door personen met beperkte fysieke, zin- tuiglijke of geestelijke vermogens of gebrek aan ervaring of kennis, mits ze onder toezicht staan of over het veilige gebruik van het apparaat zijn geïnstrueerd en de daaruit re- sulterende gevaren hebben begre- pen. Kinderen mogen niet met het apparaat spelen. Kinderen mogen zonder toezicht geen reiniging en gebruikersonderhoud uitvoeren. De oplader is alleen geschikt voor gebruik binnenshuis. WAARSCHUWING! ■ Wanneer het netsnoer van dit apparaat be- schadigd raakt, moet het worden vervangen door de fabrikant of de klantendienst van de fabrikant of een persoon met vergelijkbare kwalificaties, om risico's te vermijden. Vóór de ingebruikname Accupack opladen VOORZICHTIG! ► Trek altijd de stekker uit het stopcontact voor- dat u het accupack uit de oplader haalt resp. in de oplader plaatst. ■ Laad het accupack nooit op als de omge- vingstemperatuur lager is dan 10 °C of hoger dan 40 °C. ♦ Plaats het accupack op de snellader (zie afb. A). ♦ Steek de stekker in het stopcontact. De controle- LED brandt rood en geeft aan dat het accu- pack wordt opgeladen. ♦ De groene controle-LED geeft aan dat het opladen is voltooid en dat het accupack klaar is voor gebruik. ♦ Schuif het accupack in het apparaat (zie afb. B). Accupack in het apparaat plaatsen/ uit het apparaat nemen Accupack plaatsen: ♦ Schuif de draairichtingschakelaar naar de middelste stand (vergrendeling) (zie afb. C). Klik het accupack vast in de handgreep (zie afb. B). Accupack uit het apparaat halen: ♦ Druk op de ontgrendelingsknop en neem het accupack uit het apparaat (zie afb. D). Status van de accu controleren ♦ Druk voor controle van de accustatus op de toets Accutoestand (zie afb. E). De toestand resp. de resterende capaciteit wordt op de accu-display-LED als volgt aangegeven: ♦ GROEN / ROOD / ORANJE = maximale lading / capaciteit ROOD / ORANJE = middelhoge lading / capaciteit ROOD = zwakke lading – accu opladenPABS 20-Li B2

 41 ■ Gereedschappen verwisselen Uw accu-schroefboormachine heeft een volautoma- tische asvergrendeling

Bij een stilstaande motor wordt de aandrijfas ver- grendeld, zodat de boorhouder door draaien kan worden geopend. Nadat u het gewenste gereedschap hebt ingezet en door het draaien van de boorhouder hebt vastgezet, kunt u onmid- dellijk weer verder werken (zie afb. F). De asver- grendeling komt automatisch los bij het starten van de motor (drukken op de aan-/uitknop

Draaimomentvoorkeuze/boorstand Met de draaimomentvoorkeuze kunt u de draai- kracht instellen (zie afb. G). ♦ Kies een lagere stand voor kleine schroeven resp. zachte materialen. ♦ Kies een hogere stand voor grote schroeven, harde materialen, resp. bij het uitdraaien van schroeven. ♦ Kies voor boorwerkzaamheden de boorstand door de draaimomentvoorkeuze op de stand te zetten (zie afb. H) Aandrijving met 2 versnellingen VOORZICHTIG! ► Bedien de keuzeschakelaar voor de versnel- ling alleen bij stilstand van het apparaat. Anders kan het apparaat beschadigd raken. In de eerste versnelling (keuzeschakelaar op stand: 1) (zie afb. I) bereikt u een toerental van circa 400 min

en een hoog draaimoment. Deze instelling is geschikt voor alle schroefwerkzaamheden. In de tweede versnelling (keuzeschakelaar op stand: 2) (zie afb. J) bereikt u een toerental van circa 1400 min

voor het uitvoeren van boorwerkzaamheden. Ingebruikname In-/uitschakelen Inschakelen: ♦ Druk voor inschakeling van het apparaat op de aan-/uitknop en houd deze ingedrukt (zie afb. K). Het LED-werklampje brandt bij een licht of volledig ingedrukte aan-/uitknop . Zo kunt u het werkvlak verlichten bij ongunstige lichtomstandigheden. Uitschakelen: ♦ Laat de aan-/uitknop los om het apparaat uit te schakelen. Toerental instellen De aan-/uitknop heeft een variabele toeren- talregeling. Licht drukken op de aan-/uitknop resulteert in een laag toerental. Met toenemende druk wordt het toerental hoger (zie afb. K). OPMERKING ► De geïntegreerde motorrem zorgt ervoor dat het apparaat snel stilstaat. Draairichting wijzigen ♦ Wijzig de draairichting door de draairichting- schakelaar naar rechts resp. naar links te drukken (zie afb. L).PABS 20-Li B2 ■ 42 

Tips en trucs Tip! Zo handelt u correct. ♦ Controleer vóór gebruik of de schroefbit of boor correct is aangebracht, dat wil zeggen of deze gecentreerd in de boorhouder is bevestigd. ♦ Maat en type zijn op de schroefbits aange- geven. Als u twijfelt, probeert u eerst of de bit zonder speling in de schroefkop past. Draaimoment: ♦ Kleinere schroeven en bits kunnen beschadigd raken als u een te hoog draaimoment resp. een te hoog toerental instelt. Harde schroefverbinding (in metaal): ♦ Bijzonder hoge draaimomenten ontstaan bij- voorbeeld bij metalen schroefverbindingen met gebruik van dopsleutelhulpstukken. Kies een laag toerental. Zachte schroefverbinding (bijv. in zacht hout): ♦ Schroef ook hier met een laag toerental, om bijv. het oppervlak van het hout bij het contact met de metalen schroefkop niet te beschadigen. Gebruik een verzinkboor. Neem bij het boren in hout, metaal en andere materialen beslist de onderstaande punten in acht: ♦ Gebruik bij een boor met een kleine diameter een hoog toerental en bij een boor met een grote diameter een laag toerental. ♦ Kies bij harde materialen een laag toerental en bij zachte materialen een hoog toerental. ♦ Zet het werkstuk indien mogelijk vast in een spansysteem. ♦ Markeer de plaats waar moet worden geboord met een drevel of een spijker. Kies voor het aanboren een laag toerental. ♦ Trek de draaiende boor regelmatig uit het boor- gat om spanen of zaagsel te verwijderen en de boor te koelen. Boren in metaal: ♦ Gebruik metaalboren (HSS). Voor het beste resultaat moet de boor met snijolie worden gekoeld. Metaalboren kunnen ook worden gebruikt voor het boren in kunststof. Boor eerst voor met een boor van Ø 3 mm en ga daarna door tot de gewenste boordiameter is bereikt. Boren in hout: ♦ Gebruik een houtboor met centerpunt. Voor diepe boringen gebruikt u een spiraalboor en voor boorgaten met een grote diameter een Forstner-boor. Kleine schroeven in zacht hout kunnen ook zonder voorboren worden inge- schroefd. Onderhoud en reiniging WAARSCHUWING! LETSELGEVAAR! Schakel het apparaat voorafgaand aan alle werkzaamheden aan het apparaat uit en haal de accu eruit. De accu-schroefboormachine is onderhoudsvrij. ■ Het apparaat moet altijd schoon, droog en vrij van olie of smeervet zijn. ■ Er mogen geen vloeistoffen in het apparaat terechtkomen. ■ Gebruik voor het schoonmaken van de behui- zing een droge doek. Gebruik nooit benzine, oplosmiddelen of schoonmaakmiddelen die kunststof aantasten. ■ Als een lithium-ionaccu langere tijd moet worden opgeslagen, moet de laadtoestand periodiek worden gecontroleerd. De optimale laadtoe- stand ligt tussen 50% en 80%. Het optimale opslagklimaat is koel en droog. OPMERKING ► Niet vermelde reserveonderdelen (zoals accu, schakelaars) kunt u bestellen via onze service-hotline.PABS 20-Li B2

 43 ■ Garantie van Kompernaß Handels GmbH Geachte klant, U hebt op dit apparaat 3 jaar garantie vanaf de aankoopdatum. In geval van ge breken in dit pro- duct hebt u wettelijke rechten tegenover de verkoper van het product. Deze wettelijke rechten worden door onze hierna beschreven garantie niet beperkt. Garantievoorwaarden De garantieperiode geldt vanaf de datum van aankoop. Bewaar de originele kassabon. U hebt de bon nodig als bewijs van aankoop. Als er binnen drie jaar vanaf de aankoopdatum van dit product een materiaal- of fabricagefout optreedt, wordt het product door ons – naar onze keuze – voor u kosteloos gerepareerd of vervangen. Voorwaarde voor deze garantie is dat binnen de termijn van drie jaar het defecte apparaat en het aankoopbewijs (kassabon) worden overlegd en dat kort wordt omschreven waaruit het gebrek bestaat en wanneer het is opgetreden. Wanneer het defect door onze garantie wordt ge- dekt, krijgt u het gerepareerde product of een nieuw product retour. Met de reparatie of vervanging van het product begint er geen nieuwe garantieperiode. Garantieperiode en wettelijke aan- spraken bij gebreken De garantieperiode wordt door deze waarborg niet verlengd. Dat geldt ook voor vervangen en gerepareerde onderdelen. Eventueel al bij aankoop aanwezige schade en gebreken moeten meteen na het uitpakken worden gemeld. Voor reparaties na afloop van de garantieperiode worden kosten in rekening gebracht. Garantieomvang Het apparaat is op basis van strenge kwaliteitsnor- men met de grootst mogelijke zorg vervaardigd en voorafgaand aan de levering nauwkeurig gecontroleerd. De garantie geldt voor materiaal- of fabricagefouten. Deze garantie geldt niet voor productonderdelen die blootstaan aan normale slijtage en derhalve als aan slijtage onderhevige onderdelen kunnen worden aangemerkt, of voor beschadigingen aan breekbare onderdelen, bijv. schakelaars, accu’s, bakvormen of onderdelen die van glas zijn gemaakt. Deze garantie vervalt wanneer het product is bescha- digd, ondeskundig is gebruikt of is gerepareerd. Voor deskundig gebruik van het product moeten alle in de gebruiksaanwijzing beschreven aanwijzingen precies worden opgevolgd. Gebruiksdoeleinden en handelin- gen die in de gebruiksaanwijzing worden afgeraden of waarvoor wordt gewaarschuwd, moeten beslist worden vermeden. Het product is uitsluitend bestemd voor privégebruik en niet voor bedrijfsmatige doeleinden. Bij verkeerd gebruik en ondeskundige behandeling, bij gebruik van geweld en bij reparaties die niet door ons erkend servicefiliaal zijn uitgevoerd, vervalt de garantie.PABS 20-Li B2 ■ 44 

Afhandeling bij een garantiekwestie Voor een snelle afhandeling van uw aanvraag neemt u de volgende aanwijzingen in acht: ▯ Houd voor alle aanvragen de kassabon en het artikelnummer (bijv. IAN 12345) als aankoop- bewijs bij de hand. ▯ Het artikelnummer vindt u op het typeplaatje, in het product gegraveerd, op de titelpagina van de gebruiksaanwijzing (linksonder) of als sticker op de achter- of onderkant van het product. ▯ Als er fouten in de werking of andere gebreken optreden, neemt u eerst contract op met de hierna genoemde serviceafdeling, telefonisch of via e-mail. ▯ Een als defect geregistreerd product kunt u dan zonder portokosten naar het aan u doorgege- ven serviceadres sturen. Voeg het aankoop- bewijs (kassabon) bij en vermeld waaruit het gebrek bestaat en wanneer het is opgetreden. Op www.lidl-service.com kunt u deze en vele andere handboeken, productvideo’s en software downloaden. Service WAARSCHUWING! ► Laat uw apparaten door het servicepunt of een elektricien repareren, en uitsluitend met originele vervangingsonderdelen. Op die manier blijft de veiligheid van het apparaat gewaarborgd. ► Laat de stekker of het snoer altijd vervan- gen door de fabrikant van het apparaat of diens klantenservice. Op die manier blijft de veiligheid van het apparaat gewaarborgd. Service Nederland Tel.: 0900 0400223 (0,10 EUR/Min.) E-Mail: kompernass@lidl.nl Service België Tel.: 070 270 171 (0,15 EUR/Min.) E-Mail: kompernass@lidl.be IAN 274864 Importeur Let op: het volgende adres is geen serviceadres. Neem eerst contact op met het opgegeven servi- ceadres.

 45 ■ Afvoeren De verpakking bestaat uit milieuvriende- lijke materialen, die u via de plaatselijke recyclepunten kunt afvoeren. Deponeer elektrisch gereedschap niet bij het huisvuil! Conform de Europese richtlijn 2012/19/EU moet afgedankt elektrisch gereedschap gescheiden worden ingezameld en op een milieuvriendelijke wijze worden gerecycled. Deponeer accu's niet bij het huisvuil! Defecte of afgedankte accu's moeten conform Richtlijn 2006/66/EC worden gerecycled. Lever het accupack en/of het apparaat in bij de hiervoor bestemde inzamelpunten. Over afvoermogelijkheden voor afgedankt elek- trisch gereedschap/een afgedankt accupack kunt u informatie opvragen bij uw gemeentereiniging. Vertaling van de oorspronke- lijke conformiteitsverklaring Wij, KOMPERNASS HANDELS GMBH, document- verantwoordelijke persoon: de heer Semi Uguzlu, BURGSTR. 21, 44867 BOCHUM, DUITSLAND, verklaren hierbij dat dit product voldoet aan de volgende normen, normatieve documenten en EU-richtlijnen: Machinerichtlijn (2006 / 42 / EC) EG-laagspanningsrichtlijn (2014 / 35 / EU) Elektromagnetische compatibiliteit (2014 / 30 / EU) RoHS-richtlijn (2011 / 65 / EU) Toegepaste geharmoniseerde normen: EN 60745-1:2009/A11:2010 EN 60745-2-1:2010 EN 60745-2-2:2010 EN 60335-1:2012/A11:2014 EN 60335-2-29:2004/A2:2010 EN 62233:2008 EN 55014-1:2006/A2:2011 EN 55014-2:1997/A2:2008 EN 61000-3-2:2014 EN 61000-3-3:2013 Type / apparaatbeschrijving: Accuboorschroefmachine PABS 20-Li B2 Productiejaar: 04 - 2016 Serienummer: IAN 274864 Bochum, 05-02-2016 Semi Uguzlu - Kwaliteitsmanager - Technische wijzigingen vanwege verdere ontwikke- ling voorbehouden.PABS 20-Li B2 ■ 46
